20. 1A21
8100, 8200, 8300, 8400 TRACTORS
SERIAL NUMBERS
EACH 8000 SERIES TRACTOR HAS THE FOLLOWING SERIAL NUMBER PLATES: BASIC TRACTOR,
ENGINE, TRANSMISSION, COMFORTVIEW CAB AND MECHANICAL
FRONT WHEEL DRIVE.
BASIC TRACTOR SERIAL NUMBER
(PRODUCT IDENTIFICATION NUMBER)
RXP010148 -UN-01JAN94
1. DESIGNATES TRACTOR MANUFACTURER RW- JOHN DEERE WATERLOO WORKS
2. DESIGNATES TRACTOR MODEL 8200
3. DESIGNATES TRANSMISSION TYPE P - POWER SHIFT
4. DESIGNATES TRACTOR SERIAL NUMBER
5. DESIGNATES UNIT TYPE TRACTOR
RXP010149 -UN-01JAN94
THE BASIC TRACTOR SERIAL NUMBER PLATE IS LOCATED AT THE REAR OF THE HITCH FRAME.
10-4 8100, 8200, 8300, 8400 TRACTORS PC2389 (28-OCT-97)
PN=20
21. 1A22
8100, 8200, 8300, 8400 TRACTORS
ENGINE SERIAL NUMBER
RXP7252 -UN-01JAN94
1. DESIGNATES ENGINE MANUFACTURER RG - JOHN DEERE ENGINE WORKS
2. DESIGNATES NUMBER OF CYLINDERS 6
3. DESIGNATES CUBIC LITER DISPLACEMENT 076 (7.6 LITERS)
4. DESIGNATES TYPE OF AIR INTAKE SYSTEM H - AIR TO AIR
5. DESIGNATES ENGINE SERIAL NUMBER
6. DESIGNATES MODEL 076
7. DESIGNATES FACTORY USER RW - JOHN DEERE WATERLOO WORKS
8. DESIGNATES APPLICATION
RXP010150 -UN-01JAN94
THE ENGINE SERIAL NUMBER PLATE IS LOCATED ON THE LEFT-HAND SIDE OF THE ENGINE BEHIND THE
STARTING MOTOR.
8100, 8200, 8300, 8400 TRACTORS PC2389 (28-OCT-97) 10-5
PN=21
22. 1A23
8100, 8200, 8300, 8400 TRACTORS
TWO-LINE BAR-CODED ENGINE SERIAL NUMBER PLATE
(LOCATED ON STARTER SIDE OF ENGINE)
RGP3513 -UN-01JAN94
FIRST LINE
1. DESIGNATES ENGINE MANUFACTURER. RG - WATERLOO ENGINE WORKS
2. DESIGNATES NUMBER OF CYLINDERS. 6
3. DESIGNATES LITER DISPLACEMENT. 076 (7.6 LITERS)
081 (8.1 LITERS)
4. DESIGNATES TYPE OF AIR INTAKE SYSTEM. H - AIR TO AIR
5. DESIGNATES TRACTOR WORKS VEHICLE. RW - TRACTOR WORKS
6. DESIGNATES ENGINE SERIAL NUMBER. XXXXXX
SECOND LINE
THE FIRST FIVE DIGITS ARE THE SAME AS TWO THRU FOUR FROM ABOVE. THE SIXTH DIGIT THRU THE NINTH
DIGIT DESIGNATE THE FACTORY USER AND APPLICATION.
6076HRW33 8100 (TSN -009999)
6081HRW06 8100 (TSN 010000- )
6076HRW34 8200 (TSN -009999)
6081HRW07 8200 (TSN 010000- )
6076HRW35 8300 (TSN -009999)
6081HRW08 8300 (TSN 010000- )
6081HRW01 8400
10-6 8100, 8200, 8300, 8400 TRACTORS PC2389 (16-SEP-97)
PN=22
23. 1A24
8100, 8200, 8300, 8400 TRACTORS
SHORT BLOCK SERIAL NUMBER PLATE
( -RGSB076882500)
RGP4573 -UN-25SEP95
A SHORT BLOCK SERIAL NUMBER PLATE PLUS 2-37H44 DRIVE SCREWS ARE USED TO ATTACH TO REPLACEMENT
SHORT BLOCK ASSEMBLIES. THIS NUMBER WILL BE REFERRED TO WHEN NEW PARTS AFFECT THE SHORT BLOCK
ASSEMBLY. THE PREVIOUS ENGINE SERIAL NUMBER SHOULD BE STAMPED INTO THE BLANK SPACE PROVIDED, AS A
REFERENCE FOR YOUR DEALER.
1. DESIGNATES ENGINE MANUFACTURER RG - WATERLOO ENGINE WORKS
2. DESIGNATES REPLACEMENT SHORT BLOCK SB
3. DESIGNATES LITERS 076
081
4. DESIGNATES THE PRODUCTION DATE 8825
8100, 8200, 8300, 8400 TRACTORS PC2389 (24-SEP-98) 10-7
PN=23
24. 1A25
8100, 8200, 8300, 8400 TRACTORS
SHORT BLOCK SERIAL NUMBER IDENTIFICATION
(RE650490995- )
RGP4680 -UN-24MAY96
SERIAL NUMBER STAMPED INTO CASTING OF BLOCK NEAR PREVIOUS SERIAL NUMBER PLATE.
EXAMPLE: RE650490995
1. DESIGNATES SERVICE PART NUMBER RE65049
2. DESIGNATES MONTH ASSEMBLED 09
3. DESIGNATES YEAR ASSEMBLED 95
10-7A 8100, 8200, 8300, 8400 TRACTORS PC2389 (24-SEP-98)
PN=24
25. 1B1
8100, 8200, 8300, 8400 TRACTORS
SERIAL NUMBER CODES
THE FOLLOWING CODES ARE USED TO DESIGNATE SERIAL NUMBER TYPES IN GROUP HEADINGS AND FOOTNOTES
BECAUSE OFF LIMITED SPACE. THEY WILL BE USED ONLY WHEN THE TYPE IS DIFFERENT THAN THE SERIAL
COLUMN HEADING SHOWN ON THE PAGE.
RG--ROLL-GARD
SGB--SOUND-GARD BODY
CSN--CAB SERIAL NUMBER
ESN--ENGINE SERIAL NUMBER
ASN--AXLE SERIAL NUMBER
PSN--HYDRAULIC PUMP SERIAL NUMBER
TSN--TRACTOR SERIAL NUMBER
PQT--POWRQUAD TRANSMISSION SERIAL NUMBER
PST--POWER SHIFT TRANSMISSION SERIAL NUMBER
QRT--QUADRANGE TRANSMISSION SERIAL NUMBER
SPT--SYNCROPLUS TRANSMISSION SERIAL NUMBER
SRT--SYNCRO-RANGE TRANSMISSION SERIAL NUMBER
DSN--DIFFERENTIAL SERIAL NUMBER
8100, 8200, 8300, 8400 TRACTORS PC2389 (28-OCT-97) 10-7B
PN=25
26. 1B2
8100, 8200, 8300, 8400 TRACTORS
TRANSMISSION SERIAL NUMBER
RWP3478 -UN-01JAN94
1. DESIGNATES TRANSMISSION MANUFACTURER RO- JOHN DEERE WATERLOO WORKS
2. DESIGNATES TYPE T - TRANSMISSION
3. DESIGNATES TRANSMISSION TYPE PF- POWER SHIFT
4. DESIGNATES INPUT TORQUE (ROUNDED TO 01-99 - 10-990 NM (7-730 LB-FT)
NEAREST 10 NEWTON METERS)
5. DESIGNATES TRANSMISSION SERIAL NUMBER
RXP020901 -UN-01JAN94
THE TRANSMISSION SERIAL NUMBER PLATE IS LOCATED ON THE RIGHT-HAND SIDE
OF THE TRANSMISSION.
10-8 8100, 8200, 8300, 8400 TRACTORS PC2389 (16-SEP-97)
PN=26
27. 1B3
8100, 8200, 8300, 8400 TRACTORS
HYDRAULIC PUMP SERIAL NUMBER
RXP7313 -UN-01JAN94
1. DESIGNATES MANUFACTURING FACTORY RO - JOHN DEERE WATERLOO WORKS
2. DESIGNATES COMPONENT PV - PUMP VARIABLE
3. DESIGNATES MODEL NUMBER JN2- 65 CM3 (4 IN3)
4. DESIGNATES COMPONENT NUMERIC NUMBER
5. DESIGNATES TYPE COMPONENT RP - RADIAL PISTON PUMP
6. DESIGNATES FAMILY 1 - FRAME SIZE
7. DESIGNATES SIZE 65 - 65 CM3
8. DESIGNATES PORT ARRANGEMENT GO - PRIMARY HOUSING
9. DESIGNATES SHAFT ROTATION E - EITHER
R - RIGHT
L - LEFT
10. DESIGNATES STROKE CONTROL VALVE TYPE 15 - STROKE CONTROL VALVE CODE
11. NO SIGNIFICANCE 00 - NO SIGNIFICANCE
RXP020902 -UN-01JAN94
THE HYDRAULIC PUMP SERIAL NUMBER PLATE IS LOCATED ON THE TOP RIGHT-HAND SIDE
OF THE PUMP.
8100, 8200, 8300, 8400 TRACTORS PC2389 (16-SEP-97) 10-9
PN=27
28. 1B4
8100, 8200, 8300, 8400 TRACTORS
COMFORTVIEW CAB SERIAL NUMBER
RXP020903 -UN-01JAN94
1. DESIGNATES CAB MANUFACTURER RW - JOHN DEERE WATERLOO WORKS
2. DESIGNATES TYPE SG - COMFORTVIEW CAB
3. DESIGNATES VERSION 016- SIXTEENTH
4. DESIGNATES SERIAL NUMBER
5. DESIGNATES CERTIFICATION CERTIFICATION DATA
6. DESIGNATES MODEL 8100, 8200, 8300 OR 8400
RXP020904 -UN-01JAN94
THE COMFORTVIEW CAB SERIAL NUMBER PLATE IS LOCATED ON THE RIGHT-HAND
SIDE WINDOW AT THE FENDER LEVEL TOWARD THE REAR.
10-10 8100, 8200, 8300, 8400 TRACTORS PC2389 (16-SEP-97)
PN=28
29. 1B5
8100, 8200, 8300, 8400 TRACTORS

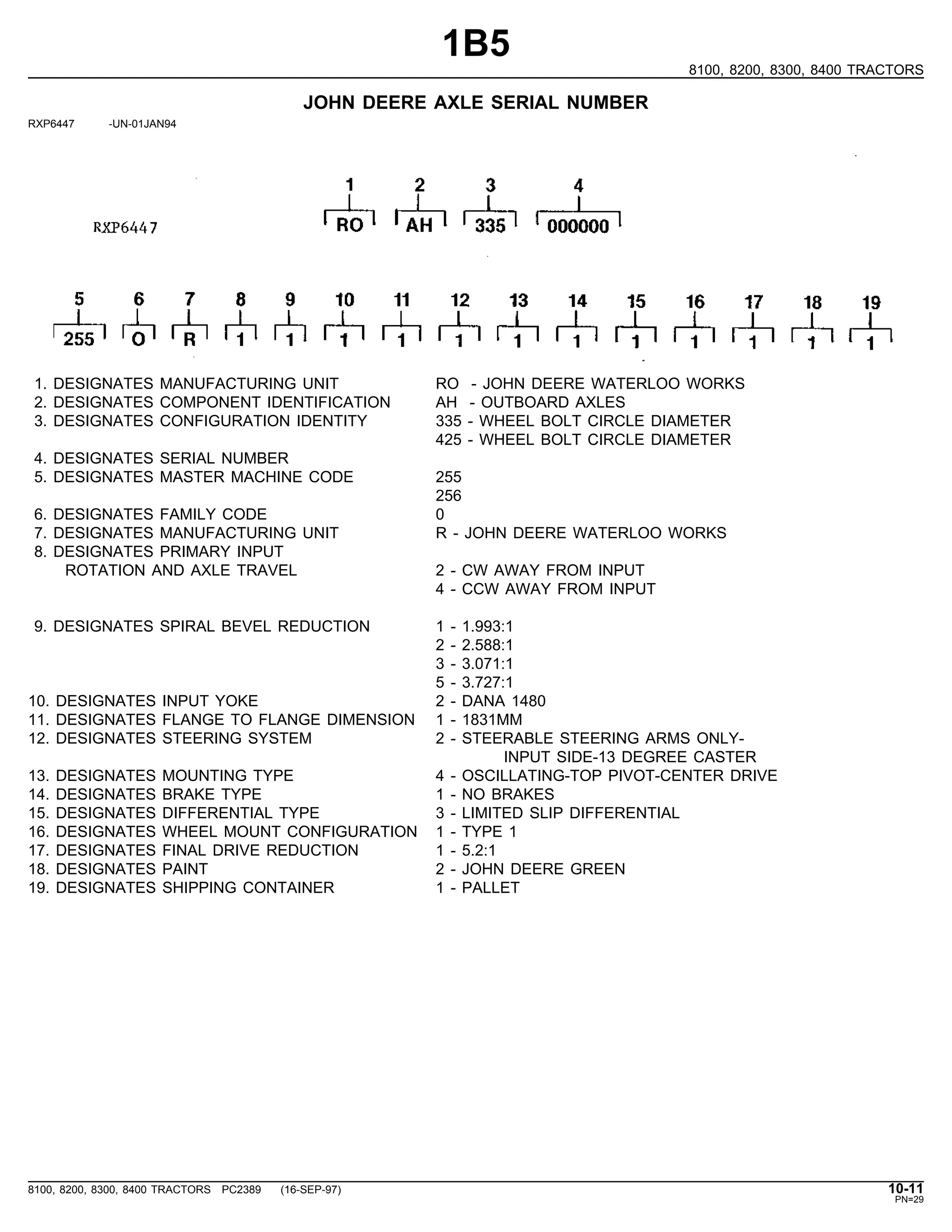

JOHN DEERE AXLE SERIAL NUMBER
RXP6447 -UN-01JAN94
1. DESIGNATES MANUFACTURING UNIT RO - JOHN DEERE WATERLOO WORKS
2. DESIGNATES COMPONENT IDENTIFICATION AH - OUTBOARD AXLES
3. DESIGNATES CONFIGURATION IDENTITY 335 - WHEEL BOLT CIRCLE DIAMETER
425 - WHEEL BOLT CIRCLE DIAMETER
4. DESIGNATES SERIAL NUMBER
5. DESIGNATES MASTER MACHINE CODE 255
256
6. DESIGNATES FAMILY CODE 0
7. DESIGNATES MANUFACTURING UNIT R - JOHN DEERE WATERLOO WORKS
8. DESIGNATES PRIMARY INPUT
ROTATION AND AXLE TRAVEL 2 - CW AWAY FROM INPUT
4 - CCW AWAY FROM INPUT
9. DESIGNATES SPIRAL BEVEL REDUCTION 1 - 1.993:1
2 - 2.588:1
3 - 3.071:1
5 - 3.727:1
10. DESIGNATES INPUT YOKE 2 - DANA 1480
11. DESIGNATES FLANGE TO FLANGE DIMENSION 1 - 1831MM
12. DESIGNATES STEERING SYSTEM 2 - STEERABLE STEERING ARMS ONLY-
INPUT SIDE-13 DEGREE CASTER
13. DESIGNATES MOUNTING TYPE 4 - OSCILLATING-TOP PIVOT-CENTER DRIVE
14. DESIGNATES BRAKE TYPE 1 - NO BRAKES
15. DESIGNATES DIFFERENTIAL TYPE 3 - LIMITED SLIP DIFFERENTIAL
16. DESIGNATES WHEEL MOUNT CONFIGURATION 1 - TYPE 1
17. DESIGNATES FINAL DRIVE REDUCTION 1 - 5.2:1
18. DESIGNATES PAINT 2 - JOHN DEERE GREEN
19. DESIGNATES SHIPPING CONTAINER 1 - PALLET
8100, 8200, 8300, 8400 TRACTORS PC2389 (16-SEP-97) 10-11
PN=29
30. 1B6
8100, 8200, 8300, 8400 TRACTORS
JOHN DEERE MECHANICAL FRONT WHEEL DRIVE SERIAL NUMBER
RXP020905 -UN-01JAN94
THE SERIAL NUMBER PLATE IS LOCATED ON THE REAR RIGHT-HAND SIDE OF THE AXLE HOUSING.
REAR AXLE SERIAL NUMBER
RXP020906 -UN-01JAN94
THE DIFFERENTIAL HOUSING SERIAL NUMBER IS LOCATED ON THE TOP RIGHT-HAND SIDE.
10-12 8100, 8200, 8300, 8400 TRACTORS PC2389 (16-SEP-97)
PN=30
31. 1B7
8100, 8200, 8300, 8400 TRACTORS
SERIAL NUMBER LISTING INFORMATION
SERIAL NUMBER INFORMATION IS LISTED TO SHOW ON WHICH MACHINES EACH PART CAN BE USED; FOR
EXAMPLE:
- THE PART CAN BE USED ON ALL MACHINES.
000000- THE PART CAN BE USED ON ALL MACHINES BEGINNING WITH THE SERIAL NUMBER LISTED.
-000000 THE PART CAN BE USED ON ALL MACHINES UP TO AND INCLUDING THE SERIAL NUMBER
LISTED.
000000-000000 THE PART CAN BE USED ON ALL MACHINES BETWEEN AND INCLUDING THE SERIAL NUMBERS
LISTED.
WHEN XXXXXX’S ARE LISTED IN PLACE OF A SERIAL NUMBER, A SERIAL NUMBER CHANGE WAS MADE BUT THE
EXACT SERIAL NUMBER WAS NOT AVAILABLE WHEN THE CATALOG WAS PRODUCED.
THROUGHOUT THIS CATALOG YOU WILL FIND PAGES THAT ARE DESIGNATED AS EUROPEAN
VERSION OR NORTH AMERICAN VERSION. THIS IS DONE TO HELP THE PARTS PERSON
IN A FOREIGN COUNTRY DETERMINE CORRECT SERVICE PARTS BY RECOGNIZING THAT
THERE MAY BE MORE THAN ONE VERSION.
EUROPEAN VERSION IS ALSO SHOWN AS A FOOTNOTE ON SOME PAGES. PARTS
WITHOUT THIS FOOTNOTE ARE FOR NORTH AMERICAN VERSION. DECALS ARE IN
ENGLISH UNLESS OTHERWISE SPECIFIED.
QUANTITY COLUMN OR REMARKS COLUMN
GENERALLY THE QUANTITY SHOWN IS FOR THE ENTIRE TRACTOR AT ANY GIVEN LOCATION. THERE ARE
EXCEPTIONS AS IN WHEEL HARDWARE WHERE ONLY ENOUGH IS SHOWN FOR ONE WHEEL.
THE FOLLOWING ABBREVIATIONS ARE USED IN THE REMARKS COLUMN:
NLR - NO LONGER REQUIRED NA - NOT APPLICABLE
NLA - NO LONGER AVAILABLE
FI - FIELD INSTALLED
FI IS AN OPTION THAT MUST BE ORDERED DIRECT FROM THE PRODUCING FACTORY.
8100, 8200, 8300, 8400 TRACTORS PC2389 (28-OCT-97) 10-13
PN=31
32. 1B8
8100, 8200, 8300, 8400 TRACTORS
DIRECTION ARROW
ARROWS ARE USED WITH ILLUSTRATIONS TO INDICATE THE FRONT OF THE UNIT. "RIGHT-HAND" AND "LEFT-
HAND" SIDES ARE DETERMINED BY FACING IN THE DIRECTION OF MACHINE FORWARD TRAVEL.
BOX-ENCLOSED ILLUSTRATIONS
A KEY NUMBER, SHOWN IN THE PARTS LIST, IS ASSIGNED TO A BOX ENCLOSING ALL PARTS SOLD AS A
SERVICE ASSEMBLY.
BOLT AND CAP SCREW STRENGTH IDENTIFICATION
U.S. CUSTOMARY DIMENSIONED PRODUCT: BOLTS AND CAP SCREWS REQUIRED TO HAVE HIGH-STRENGTH QUALITIE
EQUIVALENT TO SAE GRADE 8 ARE IDENTIFIED THROUGHOUT THIS CATALOG BY THE DESCRIPTION HS SAE 8. ALL
STANDARD BOLTS AND CAP SCREWS ARE SAE GRADE 5.
METRIC DIMENSIONED PRODUCT: BOLTS AND CAP SCREWS REQUIRED TO HAVE HIGH-STRENGTH QUALITIES
EQUIVALENT TO PROPERTY CLASS 10.9 ARE IDENTIFIED THROUGHOUT THIS CATALOG BY THE DESCRIPTION
HS 10.9. ALL STANDARD BOLTS AND CAP SCREWS ARE PROPERTY CLASS 8.8.
JDM REMANUFACTURED COMPONENTS
THE SERVICE PARTS LISTED IN THIS CATALOG ARE INTENDED FOR THE REPAIR OF ORIGINAL
EQUIPMENT COMPONENTS. ALTHOUGH MOST SERVICE PARTS MAY BE USED TO REPAIR REMANUFACTURED
COMPONENTS, THE REMANUFACTURING PROCESS MAY CHANGE PARTS SUFFICIENTLY SO THAT SERVICE PARTS
ARE INADEQUATE OR NOT USABLE.
TRADEMARKS
THROUGHOUT THIS PARTS CATALOG, YOU WILL FIND THE FOLLOWING DEERE AND COMPANY TRADEMARKS:
INTELLITRAK® HYDRACUSHIONED™
COMMANDARM™ COMFORTVIEW CAB™
PERSONAL-POSTURE™ TORQ-GARD PLUS 50®
TOUCHSET™ HY-GARD®
PERFORMANCE TRAK™ II QUIK-TATCH®
TOUCH-N-FLOW™ PATHFINDER™
OVERDRIVE™ FIELD CRUISE™
ULTRA-TURN™ ROW-TRAK™
CHANGE INDICATOR LINE
(MICROFICHE CATALOGS ONLY)
CHANGES AFFECTING THE ORDERING OF PARTS ARE IDENTIFIED BY VERTICAL LINES MARKED IN THE LEFT-
HAND MARGIN OF REVISED PARTS LISTING IMAGES. A LINE IS ALSO AT THE LEFT-HAND EDGE OF THE SAME
PART NUMBER IN THE NUMERICAL INDEX TO SHOW THE LOCATION OF REVISED INFORMATION.
10-14 8100, 8200, 8300, 8400 TRACTORS PC2389 (16-SEP-97)
PN=32
33. 1B9
8100, 8200, 8300, 8400 TRACTORS
SYMBOL DESCRIPTION
DESCRIPTION DE SYMBOLE
SYMBOL-BESCHREIBUNG
DESCRIZIONE DEI SIMBOLI
DESCRIPCION DEL SIMBOLO
SYMBOLBESKRIVNING
RXP020929 -UN-15APR98
8100, 8200, 8300, 8400 TRACTORS PC2389 (24-APR-98) 10-15
PN=33
34. 1B10
8100, 8200, 8300, 8400 TRACTORS
SYMBOL DESCRIPTION
DESCRIPTION DE SYMBOLE
SYMBOL-BESCHREIBUNG
DESCRIZIONE DEI SIMBOLI
DESCRIPCION DEL SIMBOLO
SYMBOLBESKRIVNING
RXP020930 -UN-15APR98
10-16 8100, 8200, 8300, 8400 TRACTORS PC2389 (24-APR-98)
PN=34
35. 1B11
8100, 8200, 8300, 8400 TRACTORS
SYMBOL DESCRIPTION
DESCRIPTION DE SYMBOLE
SYMBOL-BESCHREIBUNG
DESCRIZIONE DEI SIMBOLI
DESCRIPCION DEL SIMBOLO
SYMBOLBESKRIVNING
RXP020867 -UN-15APR98
8100, 8200, 8300, 8400 TRACTORS PC2389 (24-APR-98) 10-17
PN=35
36. 1B12
8100, 8200, 8300, 8400 TRACTORS
SYMBOL DESCRIPTION
DESCRIPTION DE SYMBOLE
SYMBOL-BESKREIBUNG
DESCRIZIONE DEI SIMBOLI
DESCRIPCION DEL SIMBOLO
SYMBOLBESKRIVNING
RXP020868 -UN-15APR98
10-18 8100, 8200, 8300, 8400 TRACTORS PC2389 (24-APR-98)
PN=36
37. 1B13
8100, 8200, 8300, 8400 TRACTORS
SECTION INDEX
GENERAL INFORMATION .......................................................................................................................................................... 10
ENGINE .......................................................................................................................................................................................... 20
FUEL AND AIR .............................................................................................................................................................................. 30
ELECTRICAL .............................................................................................................................................................................. 40
ALTERNATOR, STARTER, BATTERY AND BATTERY CABLE ................................................................................................ 41
LIGHTS .......................................................................................................................................................................................... 42
ELECTRICAL CONNECTORS .................................................................................................................................................... 43
POWER SHIFT TRANSMISSION .................................................................................................................................................. 51
DIFFERENTIAL AND REAR PTO ................................................................................................................................................ 53
MFWD ............................................................................................................................................................................................ 54
STEERING AND BRAKES .......................................................................................................................................................... 60
HYDRAULICS ................................................................................................................................................................................ 70
ROW-TRAK .................................................................................................................................................................................... 71
WHEELS, FRONT AXLES, SHEET METAL ................................................................................................................................ 80
OPERATOR’S STATION ACCESSORIES .................................................................................................................................... 90
OPERATOR STATION .................................................................................................................................................................. 91
SEAT .............................................................................................................................................................................................. 92
NUMERICAL INDEX .................................................................................................................................................................... 95
8100, 8200, 8300, 8400 TRACTORS PC2389 (24-SEP-98) 10-19
PN=37
