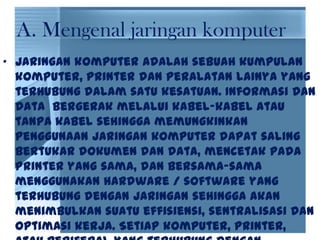

• Jaringan komputer adalah sebuah kumpulan
komputer, printer dan peralatan lainya yang
terhubung dalam satu kesatuan. Informasi dan
data bergerak melalui kabel-kabel atau
tanpa kabel sehingga memungkinkan
penggunaan jaringan komputer dapat saling
bertukar dokumen dan data, mencetak pada
printer yang sama, dan bersama-sama
menggunakan hardware / software yang
terhubung dengan jaringan sehingga akan
menimbulkan suatu effisiensi, sentralisasi dan
optimasi kerja. Setiap komputer, printer,
A. Mengenal jaringan komputer

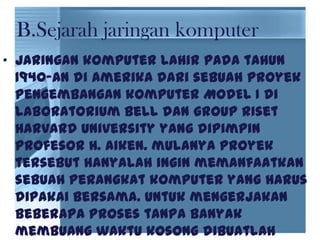

• jaringan komputer lahir pada tahun
1940-an di Amerika dari sebuah proyek
pengembangan komputer MODEL I di
laboratorium Bell dan group riset
Harvard University yang dipimpin
profesor H. Aiken. mulanya proyek
tersebut hanyalah ingin memanfaatkan
sebuah perangkat komputer yang harus
dipakai bersama. Untuk mengerjakan
beberapa proses tanpa banyak
membuang waktu kosong dibuatlah
B.Sejarah jaringan komputer

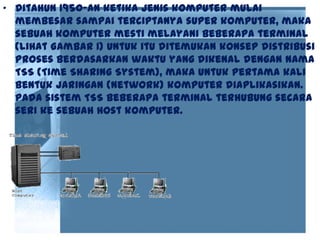

• Ditahun 1950-an ketika jenis komputer mulai
membesar sampai terciptanya super komputer, maka
sebuah komputer mesti melayani beberapa terminal
(lihat Gambar 1) Untuk itu ditemukan konsep distribusi
proses berdasarkan waktu yang dikenal dengan nama
TSS (Time Sharing System), maka untuk pertama kali
bentuk jaringan (network) komputer diaplikasikan.
Pada sistem TSS beberapa terminal terhubung secara
seri ke sebuah host komputer.
• Memasuki tahun 1970-an, setelah beban pekerjaan
bertambah banyak dan harga perangkat komputer
besar mulai terasa sangat mahal, maka mulailah
digunakan konsep proses distribusi (Distributed
Processing). Seperti pada Gambar 2, dalam proses ini
beberapa host komputer mengerjakan sebuah
pekerjaan besar secara paralel untuk melayani
beberapa terminal yang tersambung secara seri
disetiap host komputer. Dalam proses distribusi
sudah mutlak diperlukan perpaduan yang mendalam
antara teknologi komputer dan telekomunikasi,
karena selain proses yang harus didistribusikan.

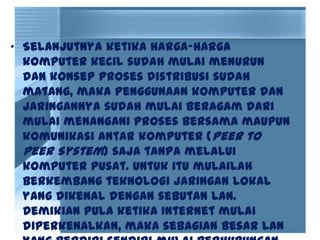

• Selanjutnya ketika harga-harga
komputer kecil sudah mulai menurun
dan konsep proses distribusi sudah
matang, maka penggunaan komputer dan
jaringannya sudah mulai beragam dari
mulai menangani proses bersama maupun
komunikasi antar komputer (Peer to
Peer System) saja tanpa melalui
komputer pusat. Untuk itu mulailah
berkembang teknologi jaringan lokal
yang dikenal dengan sebutan LAN.
Demikian pula ketika Internet mulai
diperkenalkan, maka sebagian besar LAN

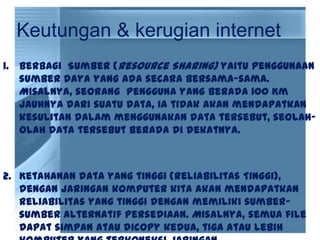

Keutungan & kerugian internet
1. Berbagi Sumber (Resource Sharing) yaitu penggunaan
sumber daya yang ada secara bersama-sama.
Misalnya, seorang pengguna yang berada 100 Km
jauhnya dari suatu data, ia tidak akan mendapatkan
kesulitan dalam menggunakan data tersebut, seolah-
olah data tersebut berada di dekatnya.
2. Ketahanan data yang tinggi (Reliabilitas Tinggi),
dengan jaringan komputer kita akan mendapatkan
reliabilitas yang tinggi dengan memiliki sumber-
sumber alternatif persediaan. Misalnya, semua file
dapat simpan atau dicopy kedua, tiga atau lebih

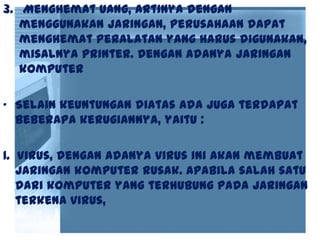

3. Menghemat uang, artinya dengan
menggunakan jaringan, perusahaan dapat
menghemat peralatan yang harus digunakan,
misalnya printer. Dengan adanya jaringan
komputer
• Selain keuntungan diatas ada juga terdapat
beberapa kerugiannya, yaitu :
1. Virus, dengan adanya virus ini akan membuat
jaringan komputer rusak. Apabila salah satu
dari komputer yang terhubung pada jaringan
terkena virus,
2. Pengaksesan file yang tidak terbatas.
Kemudahan dalam berbagi file dapat
mengakibatkan kebocoran data karena
dibaca oleh orang yang tidak berhak
untuk mendapatkannya.
3. Biaya untuk membangun jaringan, saat
jaringan akan dibuat maka dibutuhkan
sebuah anggaran tertentu baik untuk
konsultasi perencanaan

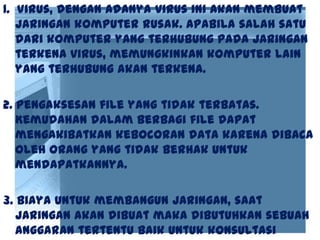

1. Virus, dengan adanya virus ini akan membuat
jaringan komputer rusak. Apabila salah satu
dari komputer yang terhubung pada jaringan
terkena virus, memungkinkan komputer lain
yang terhubung akan terkena.
2. Pengaksesan file yang tidak terbatas.
Kemudahan dalam berbagi file dapat
mengakibatkan kebocoran data karena dibaca
oleh orang yang tidak berhak untuk
mendapatkannya.
3. Biaya untuk membangun jaringan, saat
jaringan akan dibuat maka dibutuhkan sebuah
anggaran tertentu baik untuk konsultasi

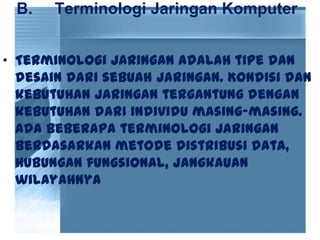

B. Terminologi Jaringan Komputer
• Terminologi jaringan adalah tipe dan
desain dari sebuah jaringan. Kondisi dan
kebutuhan jaringan tergantung dengan
kebutuhan dari individu masing-masing.
Ada beberapa terminologi jaringan
berdasarkan metode distribusi data,
hubungan fungsional, jangkauan
wilayahnya

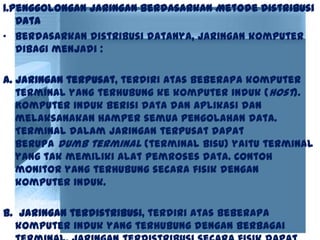

1.Penggolongan Jaringan Berdasarkan Metode Distribusi
Data
• Berdasarkan distribusi datanya, jaringan komputer
dibagi menjadi :
a. Jaringan terpusat, terdiri atas beberapa komputer
terminal yang terhubung ke komputer induk (host).
Komputer induk berisi data dan aplikasi dan
melaksanakan hamper semua pengolahan data.
Terminal dalam jaringan terpusat dapat
berupa dumb terminal (terminal bisu) yaitu terminal
yang tak memiliki alat pemroses data. Contoh
monitor yang terhubung secara fisik dengan
komputer induk.
b. Jaringan terdistribusi, terdiri atas beberapa
komputer induk yang terhubung dengan berbagai

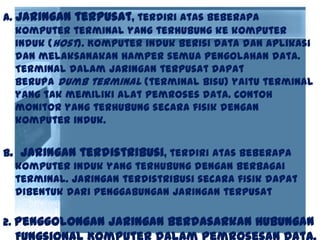

a. Jaringan terpusat, terdiri atas beberapa
komputer terminal yang terhubung ke komputer
induk (host). Komputer induk berisi data dan aplikasi
dan melaksanakan hamper semua pengolahan data.
Terminal dalam jaringan terpusat dapat
berupa dumb terminal (terminal bisu) yaitu terminal
yang tak memiliki alat pemroses data. Contoh
monitor yang terhubung secara fisik dengan
komputer induk.
b. Jaringan terdistribusi, terdiri atas beberapa
komputer induk yang terhubung dengan berbagai
terminal. Jaringan terdistribusi secara fisik dapat
dibentuk dari penggabungan jaringan terpusat
2. Penggolongan Jaringan Berdasarkan Hubungan

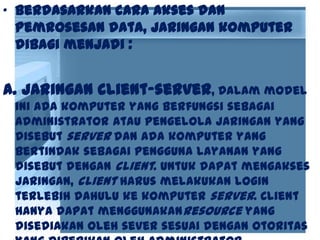

• Berdasarkan cara akses dan
pemrosesan data, jaringan komputer
dibagi menjadi :
a. Jaringan client-server, Dalam model
ini ada komputer yang berfungsi sebagai
administrator atau pengelola jaringan yang
disebut server dan ada komputer yang
bertindak sebagai pengguna layanan yang
disebut dengan client. Untuk dapat mengakses
jaringan, client harus melakukan login
terlebih dahulu ke komputer server. Client
hanya dapat menggunakanresource yang
disediakan oleh sever sesuai dengan otoritas

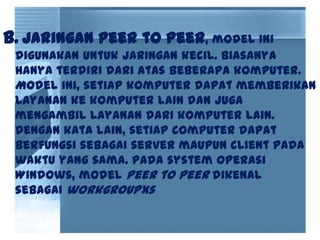

b. Jaringan peer to peer, model ini
digunakan untuk jaringan kecil. Biasanya
hanya terdiri dari atas beberapa komputer.
Model ini, setiap komputer dapat memberikan
layanan ke komputer lain dan juga
mengambil layanan dari komputer lain.
Dengan kata lain, setiap computer dapat
berfungsi sebagai server maupun client pada
waktu yang sama. Pada system operasi
Windows, model peer to peer dikenal
sebagai workgroupxs

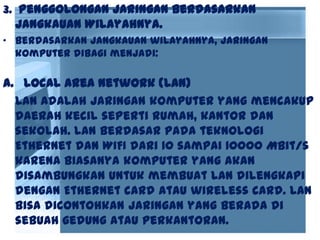

3. Penggolongan Jaringan Berdasarkan
Jangkauan Wilayahnya.
• Berdasarkan jangkauan wilayahnya, jaringan
komputer dibagi menjadi:
a. Local Area Network (LAN)
LAN adalah jaringan komputer yang mencakup
daerah kecil seperti rumah, kantor dan
sekolah. LAN berdasar pada teknologi
Ethernet dan WIFI dari 10 sampai 10000 Mbit/s
karena biasanya komputer yang akan
disambungkan untuk membuat LAN dilengkapi
dengan Ethernet card atau wireless card. LAN
bisa dicontohkan jaringan yang berada di
sebuah gedung atau perkantoran.

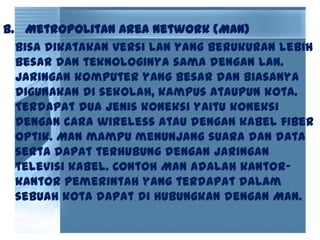

b. Metropolitan Area Network (MAN)
Bisa dikatakan versi LAN yang berukuran lebih
besar dan teknologinya sama dengan LAN.
Jaringan komputer yang besar dan biasanya
digunakan di sekolah, kampus ataupun kota.
Terdapat dua jenis koneksi yaitu koneksi
dengan cara wireless atau dengan kabel fiber
optik. MAN mampu menunjang suara dan data
serta dapat terhubung dengan jaringan
televisi kabel. Contoh MAN adalah kantor-
kantor pemerintah yang terdapat dalam
sebuah kota dapat di hubungkan dengan MAN.

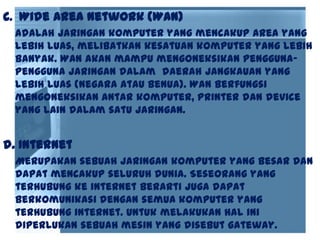

c. Wide Area Network (WAN)
Adalah jaringan komputer yang mencakup area yang
lebih luas, melibatkan kesatuan komputer yang lebih
banyak. WAN akan mampu mengoneksikan pengguna-
pengguna jaringan dalam daerah jangkauan yang
lebih luas (negara atau benua). WAN berfungsi
mengoneksikan antar komputer, printer dan device
yang lain dalam satu jaringan.
d. Internet
Merupakan sebuah jaringan komputer yang besar dan
dapat mencakup seluruh dunia. Seseorang yang
terhubung ke internet berarti juga dapat
berkomunikasi dengan semua komputer yang
terhubung internet. Untuk melakukan hal ini
diperlukan sebuah mesin yang disebut gateway.
4. Penggolongan Jaringan Berdasarkan
Metode Koneksinya
Berdasarkan motode koneksinya,
jaringan komputer dibagi menjadi:
a. Jaringan berkabel, yaitu jaringan yang
menggunakan kabel untuk
menghubungkan anggota jaringan.
Ada beberapa macam kabel yang biasa
digunakan dalam jaringan, yaitu kabel
koaksial (coaxial), twisted pair yang

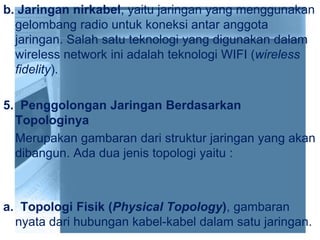

b. Jaringan nirkabel, yaitu jaringan yang menggunakan
gelombang radio untuk koneksi antar anggota
jaringan. Salah satu teknologi yang digunakan dalam
wireless network ini adalah teknologi WIFI (wireless
fidelity).
5. Penggolongan Jaringan Berdasarkan
Topologinya
Merupakan gambaran dari struktur jaringan yang akan
dibangun. Ada dua jenis topologi yaitu :
a. Topologi Fisik (Physical Topology), gambaran
nyata dari hubungan kabel-kabel dalam satu jaringan.

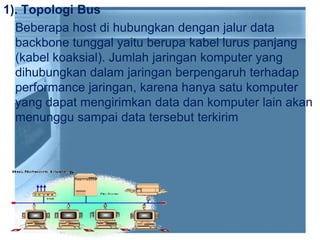

1). Topologi Bus
Beberapa host di hubungkan dengan jalur data
backbone tunggal yaitu berupa kabel lurus panjang
(kabel koaksial). Jumlah jaringan komputer yang
dihubungkan dalam jaringan berpengaruh terhadap
performance jaringan, karena hanya satu komputer
yang dapat mengirimkan data dan komputer lain akan
menunggu sampai data tersebut terkirim

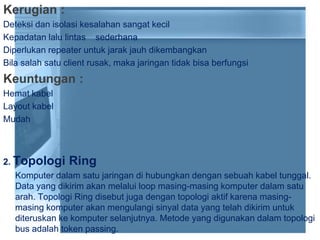

Kerugian :
Deteksi dan isolasi kesalahan sangat kecil
Kepadatan lalu lintas sederhana
Diperlukan repeater untuk jarak jauh dikembangkan
Bila salah satu client rusak, maka jaringan tidak bisa berfungsi
Keuntungan :
Hemat kabel
Layout kabel
Mudah
2. Topologi Ring
Komputer dalam satu jaringan di hubungkan dengan sebuah kabel tunggal.
Data yang dikirim akan melalui loop masing-masing komputer dalam satu
arah. Topologi Ring disebut juga dengan topologi aktif karena masing-
masing komputer akan mengulangi sinyal data yang telah dikirim untuk
diteruskan ke komputer selanjutnya. Metode yang digunakan dalam topologi
bus adalah token passing.

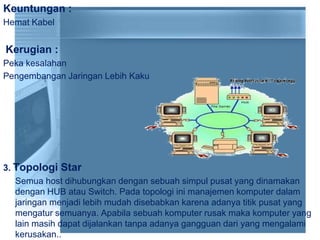

Keuntungan :
Hemat Kabel
Kerugian :
Peka kesalahan
Pengembangan Jaringan Lebih Kaku
3. Topologi Star
Semua host dihubungkan dengan sebuah simpul pusat yang dinamakan
dengan HUB atau Switch. Pada topologi ini manajemen komputer dalam
jaringan menjadi lebih mudah disebabkan karena adanya titik pusat yang
mengatur semuanya. Apabila sebuah komputer rusak maka komputer yang
lain masih dapat dijalankan tanpa adanya gangguan dari yang mengalami
kerusakan..

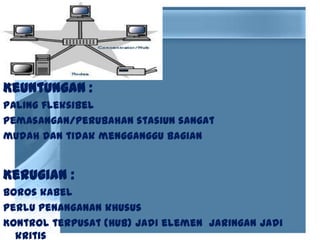

Keuntungan :
Paling fleksibel
Pemasangan/perubahan stasiun sangat
mudah dan tidak mengganggu bagian
Kerugian :
Boros kabel
Perlu penanganan khusus
Kontrol terpusat (HUB) jadi elemen jaringan jadi
kritis
Jaringaninternet 120904053008-phpapp02

More Related Content

What's hot

TIK BAB 5
TIK BAB 5TIK BAB 5
TIK BAB 5
Ening Fadillah

Makalah jaringan komputer
Makalah jaringan komputer Makalah jaringan komputer
Makalah jaringan komputer
Aryana R

Modul kuliah jaringan komputer
Modul kuliah jaringan komputer Modul kuliah jaringan komputer
Modul kuliah jaringan komputer
Lela Warni

TIK Bab 5 Kelas 9 Semester 1
TIK Bab 5 Kelas 9 Semester 1TIK Bab 5 Kelas 9 Semester 1
TIK Bab 5 Kelas 9 Semester 1
Alfina Putri Darmanto

TIK Kelas 9 Bab 5
TIK Kelas 9 Bab 5TIK Kelas 9 Bab 5
TIK Kelas 9 Bab 5
nvitaeka

power point
power pointpower point
power point
otienaja

TIK BAB 5 KELAS 9
TIK BAB 5 KELAS 9TIK BAB 5 KELAS 9
TIK BAB 5 KELAS 9
nabilah febriyanti

My Presentation Teknologi Jaringan Komputer
My Presentation Teknologi Jaringan KomputerMy Presentation Teknologi Jaringan Komputer
My Presentation Teknologi Jaringan Komputerkassmmii

Bab 5 dan 6
Bab 5 dan 6Bab 5 dan 6
Bab 5 dan 6
nanda9c

power point jaringan komputer
power point jaringan komputerpower point jaringan komputer
power point jaringan komputersrimanisaja


What's hot (10)

TIK BAB 5
TIK BAB 5TIK BAB 5
TIK BAB 5

Makalah jaringan komputer
Makalah jaringan komputer Makalah jaringan komputer
Makalah jaringan komputer

Modul kuliah jaringan komputer
Modul kuliah jaringan komputer Modul kuliah jaringan komputer
Modul kuliah jaringan komputer

TIK Bab 5 Kelas 9 Semester 1
TIK Bab 5 Kelas 9 Semester 1TIK Bab 5 Kelas 9 Semester 1
TIK Bab 5 Kelas 9 Semester 1

TIK Kelas 9 Bab 5
TIK Kelas 9 Bab 5TIK Kelas 9 Bab 5
TIK Kelas 9 Bab 5

power point
power pointpower point
power point

TIK BAB 5 KELAS 9
TIK BAB 5 KELAS 9TIK BAB 5 KELAS 9
TIK BAB 5 KELAS 9

My Presentation Teknologi Jaringan Komputer
My Presentation Teknologi Jaringan KomputerMy Presentation Teknologi Jaringan Komputer
My Presentation Teknologi Jaringan Komputer

Bab 5 dan 6
Bab 5 dan 6Bab 5 dan 6
Bab 5 dan 6

power point jaringan komputer
power point jaringan komputerpower point jaringan komputer
power point jaringan komputer


Similar to Jaringaninternet 120904053008-phpapp02

Jaringan komputer kelas 9
Jaringan komputer kelas 9Jaringan komputer kelas 9
Jaringan komputer kelas 9
yasmin afnan

Mengenal Jaringan Komputer
Mengenal Jaringan KomputerMengenal Jaringan Komputer
Mengenal Jaringan Komputer
FandiFachrulloh

Jaringan internet
Jaringan internetJaringan internet
Jaringan internet
Nabila A Khairani

Jaringan internet tugas yasmin 2
Jaringan internet tugas yasmin 2Jaringan internet tugas yasmin 2
Jaringan internet tugas yasmin 2
yasmin afnan

Jaringan Komputer dan Internet
Jaringan Komputer dan InternetJaringan Komputer dan Internet
Jaringan Komputer dan Internet
Fadhlina Rizkianisa

Jaringan Komputer dan Internet (Fadhlina Rizkianisa)
Jaringan Komputer dan Internet (Fadhlina Rizkianisa)Jaringan Komputer dan Internet (Fadhlina Rizkianisa)
Jaringan Komputer dan Internet (Fadhlina Rizkianisa)
Fadhlina Rizkianisa

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan KomputerAudy Yusuf

Makalah jaringan dan komputer
Makalah jaringan dan komputerMakalah jaringan dan komputer
Makalah jaringan dan komputer
Marlintika Marlintika

Dasar Dasar Jaringan Internet dan Intranet
Dasar Dasar Jaringan Internet dan IntranetDasar Dasar Jaringan Internet dan Intranet
Dasar Dasar Jaringan Internet dan Intranet
Angga Saputra

jaringan komputer
jaringan komputerjaringan komputer
jaringan komputer
Rokhayatiak1

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan Komputer
Rokha123

Presentasi TIK kelas IX Bab 5
Presentasi TIK kelas IX Bab 5Presentasi TIK kelas IX Bab 5
Presentasi TIK kelas IX Bab 5
talita nabilla

PRESENTATION TIK BAB 5
PRESENTATION TIK BAB 5PRESENTATION TIK BAB 5
PRESENTATION TIK BAB 5
dita aurafg

Materi Pembelajaran TIK Kelas IX BAB 5
Materi Pembelajaran TIK Kelas IX BAB 5Materi Pembelajaran TIK Kelas IX BAB 5
Materi Pembelajaran TIK Kelas IX BAB 5
talita nabilla

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan KomputerRohaaaaaaaa

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan Komputer
Rohaaaaaaaa

Sekelumit tentang Jaringan Komputer
Sekelumit tentang Jaringan KomputerSekelumit tentang Jaringan Komputer
Sekelumit tentang Jaringan Komputer
parawalisaja


Similar to Jaringaninternet 120904053008-phpapp02 (20)

Jaringan komputer kelas 9
Jaringan komputer kelas 9Jaringan komputer kelas 9
Jaringan komputer kelas 9

Mengenal Jaringan Komputer
Mengenal Jaringan KomputerMengenal Jaringan Komputer
Mengenal Jaringan Komputer

Jaringan internet
Jaringan internetJaringan internet
Jaringan internet

Jaringan internet tugas yasmin 2
Jaringan internet tugas yasmin 2Jaringan internet tugas yasmin 2
Jaringan internet tugas yasmin 2

Jaringan Komputer dan Internet
Jaringan Komputer dan InternetJaringan Komputer dan Internet
Jaringan Komputer dan Internet

Jaringan Komputer dan Internet (Fadhlina Rizkianisa)
Jaringan Komputer dan Internet (Fadhlina Rizkianisa)Jaringan Komputer dan Internet (Fadhlina Rizkianisa)
Jaringan Komputer dan Internet (Fadhlina Rizkianisa)

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan Komputer

Makalah jaringan dan komputer
Makalah jaringan dan komputerMakalah jaringan dan komputer
Makalah jaringan dan komputer

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan Komputer

Dasar Dasar Jaringan Internet dan Intranet
Dasar Dasar Jaringan Internet dan IntranetDasar Dasar Jaringan Internet dan Intranet
Dasar Dasar Jaringan Internet dan Intranet

jaringan komputer
jaringan komputerjaringan komputer
jaringan komputer

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan Komputer

Presentasi TIK kelas IX Bab 5
Presentasi TIK kelas IX Bab 5Presentasi TIK kelas IX Bab 5
Presentasi TIK kelas IX Bab 5

PRESENTATION TIK BAB 5
PRESENTATION TIK BAB 5PRESENTATION TIK BAB 5
PRESENTATION TIK BAB 5

Materi Pembelajaran TIK Kelas IX BAB 5
Materi Pembelajaran TIK Kelas IX BAB 5Materi Pembelajaran TIK Kelas IX BAB 5
Materi Pembelajaran TIK Kelas IX BAB 5

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan Komputer

Jaringan Komputer
Jaringan KomputerJaringan Komputer
Jaringan Komputer

Pp
PpPp
Pp

Pp
PpPp
Pp

Sekelumit tentang Jaringan Komputer
Sekelumit tentang Jaringan KomputerSekelumit tentang Jaringan Komputer
Sekelumit tentang Jaringan Komputer


More from Fauzi Din

Pengantar ilmu pendidikan
Pengantar ilmu pendidikanPengantar ilmu pendidikan
Pengantar ilmu pendidikan
Fauzi Din

Sosiologi pendidikan
Sosiologi pendidikanSosiologi pendidikan
Sosiologi pendidikan
Fauzi Din

Karakteristik konselor
Karakteristik konselorKarakteristik konselor
Karakteristik konselorFauzi Din

Bimbingan konseling
Bimbingan konselingBimbingan konseling
Bimbingan konseling
Fauzi Din

Ilmu pendidikan islam I
Ilmu pendidikan islam IIlmu pendidikan islam I
Ilmu pendidikan islam I
Fauzi Din

Writinga thesisstatement
Writinga thesisstatementWritinga thesisstatement
Writinga thesisstatement
Fauzi Din

Silabus pai-sma-kls-x-xii- 03-mei-2013
Silabus pai-sma-kls-x-xii- 03-mei-2013Silabus pai-sma-kls-x-xii- 03-mei-2013
Silabus pai-sma-kls-x-xii- 03-mei-2013Fauzi Din

Rpp agama-berkarakter-sma-kelas-xi-semester-1-masbied
Rpp agama-berkarakter-sma-kelas-xi-semester-1-masbiedRpp agama-berkarakter-sma-kelas-xi-semester-1-masbied
Rpp agama-berkarakter-sma-kelas-xi-semester-1-masbied
Fauzi Din

Rpp pai sma berkarakter kls xii sms 2
Rpp pai sma berkarakter kls xii sms 2Rpp pai sma berkarakter kls xii sms 2
Rpp pai sma berkarakter kls xii sms 2
Fauzi Din

Rpp pai sma berkarakter kls xii sms 1
Rpp pai sma berkarakter kls xii sms 1Rpp pai sma berkarakter kls xii sms 1
Rpp pai sma berkarakter kls xii sms 1Fauzi Din

Rangkumantiksemester1 111211011705-phpapp02
Rangkumantiksemester1 111211011705-phpapp02Rangkumantiksemester1 111211011705-phpapp02
Rangkumantiksemester1 111211011705-phpapp02Fauzi Din

Lks tik-kelas-ix-pengenalan-internet-1
Lks tik-kelas-ix-pengenalan-internet-1Lks tik-kelas-ix-pengenalan-internet-1
Lks tik-kelas-ix-pengenalan-internet-1Fauzi Din

Lks tik-kelas-ix-internet
Lks tik-kelas-ix-internetLks tik-kelas-ix-internet
Lks tik-kelas-ix-internet
Fauzi Din

Jaringankomputer 120612064358-phpapp01
Jaringankomputer 120612064358-phpapp01Jaringankomputer 120612064358-phpapp01
Jaringankomputer 120612064358-phpapp01Fauzi Din

6 kumpul abstrak ing-s2-2
6 kumpul abstrak ing-s2-26 kumpul abstrak ing-s2-2
6 kumpul abstrak ing-s2-2
Fauzi Din

4 rpp-pai-sma
4 rpp-pai-sma4 rpp-pai-sma
4 rpp-pai-smaFauzi Din

4 rpp-pai-sma (1)
4 rpp-pai-sma (1)4 rpp-pai-sma (1)
4 rpp-pai-sma (1)Fauzi Din

Written language research
Written language researchWritten language research
Written language research
Fauzi Din


More from Fauzi Din (18)

Pengantar ilmu pendidikan
Pengantar ilmu pendidikanPengantar ilmu pendidikan
Pengantar ilmu pendidikan

Sosiologi pendidikan
Sosiologi pendidikanSosiologi pendidikan
Sosiologi pendidikan

Karakteristik konselor
Karakteristik konselorKarakteristik konselor
Karakteristik konselor

Bimbingan konseling
Bimbingan konselingBimbingan konseling
Bimbingan konseling

Ilmu pendidikan islam I
Ilmu pendidikan islam IIlmu pendidikan islam I
Ilmu pendidikan islam I

Writinga thesisstatement
Writinga thesisstatementWritinga thesisstatement
Writinga thesisstatement

Silabus pai-sma-kls-x-xii- 03-mei-2013
Silabus pai-sma-kls-x-xii- 03-mei-2013Silabus pai-sma-kls-x-xii- 03-mei-2013
Silabus pai-sma-kls-x-xii- 03-mei-2013

Rpp agama-berkarakter-sma-kelas-xi-semester-1-masbied
Rpp agama-berkarakter-sma-kelas-xi-semester-1-masbiedRpp agama-berkarakter-sma-kelas-xi-semester-1-masbied
Rpp agama-berkarakter-sma-kelas-xi-semester-1-masbied

Rpp pai sma berkarakter kls xii sms 2
Rpp pai sma berkarakter kls xii sms 2Rpp pai sma berkarakter kls xii sms 2
Rpp pai sma berkarakter kls xii sms 2

Rpp pai sma berkarakter kls xii sms 1
Rpp pai sma berkarakter kls xii sms 1Rpp pai sma berkarakter kls xii sms 1
Rpp pai sma berkarakter kls xii sms 1

Rangkumantiksemester1 111211011705-phpapp02
Rangkumantiksemester1 111211011705-phpapp02Rangkumantiksemester1 111211011705-phpapp02
Rangkumantiksemester1 111211011705-phpapp02

Lks tik-kelas-ix-pengenalan-internet-1
Lks tik-kelas-ix-pengenalan-internet-1Lks tik-kelas-ix-pengenalan-internet-1
Lks tik-kelas-ix-pengenalan-internet-1

Lks tik-kelas-ix-internet
Lks tik-kelas-ix-internetLks tik-kelas-ix-internet
Lks tik-kelas-ix-internet

Jaringankomputer 120612064358-phpapp01
Jaringankomputer 120612064358-phpapp01Jaringankomputer 120612064358-phpapp01
Jaringankomputer 120612064358-phpapp01

6 kumpul abstrak ing-s2-2
6 kumpul abstrak ing-s2-26 kumpul abstrak ing-s2-2
6 kumpul abstrak ing-s2-2

4 rpp-pai-sma
4 rpp-pai-sma4 rpp-pai-sma
4 rpp-pai-sma

4 rpp-pai-sma (1)
4 rpp-pai-sma (1)4 rpp-pai-sma (1)
4 rpp-pai-sma (1)

Written language research
Written language researchWritten language research
Written language research


Jaringaninternet 120904053008-phpapp02

  • 1.
  • 2. • Jaringan komputer adalah sebuah kumpulan komputer, printer dan peralatan lainya yang terhubung dalam satu kesatuan. Informasi dan data bergerak melalui kabel-kabel atau tanpa kabel sehingga memungkinkan penggunaan jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama, dan bersama-sama menggunakan hardware / software yang terhubung dengan jaringan sehingga akan menimbulkan suatu effisiensi, sentralisasi dan optimasi kerja. Setiap komputer, printer, A. Mengenal jaringan komputer
  • 3. • jaringan komputer lahir pada tahun 1940-an di Amerika dari sebuah proyek pengembangan komputer MODEL I di laboratorium Bell dan group riset Harvard University yang dipimpin profesor H. Aiken. mulanya proyek tersebut hanyalah ingin memanfaatkan sebuah perangkat komputer yang harus dipakai bersama. Untuk mengerjakan beberapa proses tanpa banyak membuang waktu kosong dibuatlah B.Sejarah jaringan komputer
  • 4. • Ditahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya super komputer, maka sebuah komputer mesti melayani beberapa terminal (lihat Gambar 1) Untuk itu ditemukan konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System), maka untuk pertama kali bentuk jaringan (network) komputer diaplikasikan. Pada sistem TSS beberapa terminal terhubung secara seri ke sebuah host komputer.
  • 5. • Memasuki tahun 1970-an, setelah beban pekerjaan bertambah banyak dan harga perangkat komputer besar mulai terasa sangat mahal, maka mulailah digunakan konsep proses distribusi (Distributed Processing). Seperti pada Gambar 2, dalam proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap host komputer. Dalam proses distribusi sudah mutlak diperlukan perpaduan yang mendalam antara teknologi komputer dan telekomunikasi, karena selain proses yang harus didistribusikan.
  • 6. • Selanjutnya ketika harga-harga komputer kecil sudah mulai menurun dan konsep proses distribusi sudah matang, maka penggunaan komputer dan jaringannya sudah mulai beragam dari mulai menangani proses bersama maupun komunikasi antar komputer (Peer to Peer System) saja tanpa melalui komputer pusat. Untuk itu mulailah berkembang teknologi jaringan lokal yang dikenal dengan sebutan LAN. Demikian pula ketika Internet mulai diperkenalkan, maka sebagian besar LAN
  • 7. Keutungan & kerugian internet 1. Berbagi Sumber (Resource Sharing) yaitu penggunaan sumber daya yang ada secara bersama-sama. Misalnya, seorang pengguna yang berada 100 Km jauhnya dari suatu data, ia tidak akan mendapatkan kesulitan dalam menggunakan data tersebut, seolah- olah data tersebut berada di dekatnya. 2. Ketahanan data yang tinggi (Reliabilitas Tinggi), dengan jaringan komputer kita akan mendapatkan reliabilitas yang tinggi dengan memiliki sumber- sumber alternatif persediaan. Misalnya, semua file dapat simpan atau dicopy kedua, tiga atau lebih
  • 8. 3. Menghemat uang, artinya dengan menggunakan jaringan, perusahaan dapat menghemat peralatan yang harus digunakan, misalnya printer. Dengan adanya jaringan komputer • Selain keuntungan diatas ada juga terdapat beberapa kerugiannya, yaitu : 1. Virus, dengan adanya virus ini akan membuat jaringan komputer rusak. Apabila salah satu dari komputer yang terhubung pada jaringan terkena virus,
  • 9. 2. Pengaksesan file yang tidak terbatas. Kemudahan dalam berbagi file dapat mengakibatkan kebocoran data karena dibaca oleh orang yang tidak berhak untuk mendapatkannya. 3. Biaya untuk membangun jaringan, saat jaringan akan dibuat maka dibutuhkan sebuah anggaran tertentu baik untuk konsultasi perencanaan
  • 10. 1. Virus, dengan adanya virus ini akan membuat jaringan komputer rusak. Apabila salah satu dari komputer yang terhubung pada jaringan terkena virus, memungkinkan komputer lain yang terhubung akan terkena. 2. Pengaksesan file yang tidak terbatas. Kemudahan dalam berbagi file dapat mengakibatkan kebocoran data karena dibaca oleh orang yang tidak berhak untuk mendapatkannya. 3. Biaya untuk membangun jaringan, saat jaringan akan dibuat maka dibutuhkan sebuah anggaran tertentu baik untuk konsultasi
  • 11. B. Terminologi Jaringan Komputer • Terminologi jaringan adalah tipe dan desain dari sebuah jaringan. Kondisi dan kebutuhan jaringan tergantung dengan kebutuhan dari individu masing-masing. Ada beberapa terminologi jaringan berdasarkan metode distribusi data, hubungan fungsional, jangkauan wilayahnya
  • 12. 1.Penggolongan Jaringan Berdasarkan Metode Distribusi Data • Berdasarkan distribusi datanya, jaringan komputer dibagi menjadi : a. Jaringan terpusat, terdiri atas beberapa komputer terminal yang terhubung ke komputer induk (host). Komputer induk berisi data dan aplikasi dan melaksanakan hamper semua pengolahan data. Terminal dalam jaringan terpusat dapat berupa dumb terminal (terminal bisu) yaitu terminal yang tak memiliki alat pemroses data. Contoh monitor yang terhubung secara fisik dengan komputer induk. b. Jaringan terdistribusi, terdiri atas beberapa komputer induk yang terhubung dengan berbagai
  • 13. a. Jaringan terpusat, terdiri atas beberapa komputer terminal yang terhubung ke komputer induk (host). Komputer induk berisi data dan aplikasi dan melaksanakan hamper semua pengolahan data. Terminal dalam jaringan terpusat dapat berupa dumb terminal (terminal bisu) yaitu terminal yang tak memiliki alat pemroses data. Contoh monitor yang terhubung secara fisik dengan komputer induk. b. Jaringan terdistribusi, terdiri atas beberapa komputer induk yang terhubung dengan berbagai terminal. Jaringan terdistribusi secara fisik dapat dibentuk dari penggabungan jaringan terpusat 2. Penggolongan Jaringan Berdasarkan Hubungan
  • 14. • Berdasarkan cara akses dan pemrosesan data, jaringan komputer dibagi menjadi : a. Jaringan client-server, Dalam model ini ada komputer yang berfungsi sebagai administrator atau pengelola jaringan yang disebut server dan ada komputer yang bertindak sebagai pengguna layanan yang disebut dengan client. Untuk dapat mengakses jaringan, client harus melakukan login terlebih dahulu ke komputer server. Client hanya dapat menggunakanresource yang disediakan oleh sever sesuai dengan otoritas
  • 15. b. Jaringan peer to peer, model ini digunakan untuk jaringan kecil. Biasanya hanya terdiri dari atas beberapa komputer. Model ini, setiap komputer dapat memberikan layanan ke komputer lain dan juga mengambil layanan dari komputer lain. Dengan kata lain, setiap computer dapat berfungsi sebagai server maupun client pada waktu yang sama. Pada system operasi Windows, model peer to peer dikenal sebagai workgroupxs
  • 16. 3. Penggolongan Jaringan Berdasarkan Jangkauan Wilayahnya. • Berdasarkan jangkauan wilayahnya, jaringan komputer dibagi menjadi: a. Local Area Network (LAN) LAN adalah jaringan komputer yang mencakup daerah kecil seperti rumah, kantor dan sekolah. LAN berdasar pada teknologi Ethernet dan WIFI dari 10 sampai 10000 Mbit/s karena biasanya komputer yang akan disambungkan untuk membuat LAN dilengkapi dengan Ethernet card atau wireless card. LAN bisa dicontohkan jaringan yang berada di sebuah gedung atau perkantoran.
  • 17. b. Metropolitan Area Network (MAN) Bisa dikatakan versi LAN yang berukuran lebih besar dan teknologinya sama dengan LAN. Jaringan komputer yang besar dan biasanya digunakan di sekolah, kampus ataupun kota. Terdapat dua jenis koneksi yaitu koneksi dengan cara wireless atau dengan kabel fiber optik. MAN mampu menunjang suara dan data serta dapat terhubung dengan jaringan televisi kabel. Contoh MAN adalah kantor- kantor pemerintah yang terdapat dalam sebuah kota dapat di hubungkan dengan MAN.
  • 18. c. Wide Area Network (WAN) Adalah jaringan komputer yang mencakup area yang lebih luas, melibatkan kesatuan komputer yang lebih banyak. WAN akan mampu mengoneksikan pengguna- pengguna jaringan dalam daerah jangkauan yang lebih luas (negara atau benua). WAN berfungsi mengoneksikan antar komputer, printer dan device yang lain dalam satu jaringan. d. Internet Merupakan sebuah jaringan komputer yang besar dan dapat mencakup seluruh dunia. Seseorang yang terhubung ke internet berarti juga dapat berkomunikasi dengan semua komputer yang terhubung internet. Untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway.
  • 19.
  • 20. 4. Penggolongan Jaringan Berdasarkan Metode Koneksinya Berdasarkan motode koneksinya, jaringan komputer dibagi menjadi: a. Jaringan berkabel, yaitu jaringan yang menggunakan kabel untuk menghubungkan anggota jaringan. Ada beberapa macam kabel yang biasa digunakan dalam jaringan, yaitu kabel koaksial (coaxial), twisted pair yang
  • 21. b. Jaringan nirkabel, yaitu jaringan yang menggunakan gelombang radio untuk koneksi antar anggota jaringan. Salah satu teknologi yang digunakan dalam wireless network ini adalah teknologi WIFI (wireless fidelity). 5. Penggolongan Jaringan Berdasarkan Topologinya Merupakan gambaran dari struktur jaringan yang akan dibangun. Ada dua jenis topologi yaitu : a. Topologi Fisik (Physical Topology), gambaran nyata dari hubungan kabel-kabel dalam satu jaringan.
  • 22. 1). Topologi Bus Beberapa host di hubungkan dengan jalur data backbone tunggal yaitu berupa kabel lurus panjang (kabel koaksial). Jumlah jaringan komputer yang dihubungkan dalam jaringan berpengaruh terhadap performance jaringan, karena hanya satu komputer yang dapat mengirimkan data dan komputer lain akan menunggu sampai data tersebut terkirim
  • 23. Kerugian : Deteksi dan isolasi kesalahan sangat kecil Kepadatan lalu lintas sederhana Diperlukan repeater untuk jarak jauh dikembangkan Bila salah satu client rusak, maka jaringan tidak bisa berfungsi Keuntungan : Hemat kabel Layout kabel Mudah 2. Topologi Ring Komputer dalam satu jaringan di hubungkan dengan sebuah kabel tunggal. Data yang dikirim akan melalui loop masing-masing komputer dalam satu arah. Topologi Ring disebut juga dengan topologi aktif karena masing- masing komputer akan mengulangi sinyal data yang telah dikirim untuk diteruskan ke komputer selanjutnya. Metode yang digunakan dalam topologi bus adalah token passing.
  • 24. Keuntungan : Hemat Kabel Kerugian : Peka kesalahan Pengembangan Jaringan Lebih Kaku 3. Topologi Star Semua host dihubungkan dengan sebuah simpul pusat yang dinamakan dengan HUB atau Switch. Pada topologi ini manajemen komputer dalam jaringan menjadi lebih mudah disebabkan karena adanya titik pusat yang mengatur semuanya. Apabila sebuah komputer rusak maka komputer yang lain masih dapat dijalankan tanpa adanya gangguan dari yang mengalami kerusakan..
  • 25. Keuntungan : Paling fleksibel Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian Kerugian : Boros kabel Perlu penanganan khusus Kontrol terpusat (HUB) jadi elemen jaringan jadi kritis
