Materi Jaringan Komputer

1. JARINGAN
KOMPUTER
INFORMATIKA KELAS XI
SEMESTER GENAP

2. Jaringan Komputer
• Gabungan 2 komputer atau lebih, yang saling
terhubung satu sama lain, dan dapat saling
berbagi data dan sumber daya lainnya
• sekumpulan perangkat komputer yang
terhubung satu sama lain untuk berbagi data
dan sumber daya lainnya.

3. Komponen Jaringan Komputer

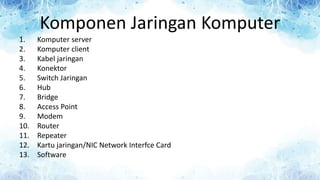

1. Komputer server
2. Komputer client
3. Kabel jaringan
4. Konektor
5. Switch Jaringan
6. Hub
7. Bridge
8. Access Point
9. Modem
10. Router
11. Repeater
12. Kartu jaringan/NIC Network Interfce Card
13. Software

4. • HUB : membagi jaringan dalam 1 server yang
sama dan tidak bisa membatasi/mengatur
• SWITCH : membagi jaringan dalam 1 server yang
sama dan dapat membatasi akses atau paket data
yang terkirim

5. ACCESS POINT
• Berfungsi untuk mentransmisikan sinyal agar
dapat diterima dengan baik oleh pengguna
(client)

6. MODEM
• Berfungsi mengubah sinyal analog menjadi
digital atau sebaliknya

7. ROUTER
• Berfungsi untuk membagi jaringan dengan
menggunakan pengalamatan protokol (TCP/IP)
pada komputer client
• TCP : transmission control protocol
• IP : internet protocol
• Contoh IP : 192.168.0.1

8. REPEATER
• Fungsinya untuk memperkuat sinyal jaringan,
sehingga jangkauannya lebih jauh

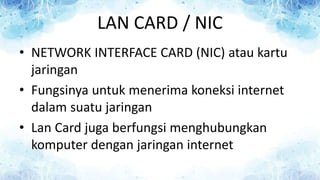

9. LAN CARD / NIC
• NETWORK INTERFACE CARD (NIC) atau kartu
jaringan
• Fungsinya untuk menerima koneksi internet
dalam suatu jaringan
• Lan Card juga berfungsi menghubungkan
komputer dengan jaringan internet

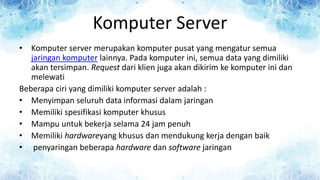

10. Komputer Server
• Komputer server merupakan komputer pusat yang mengatur semua
jaringan komputer lainnya. Pada komputer ini, semua data yang dimiliki
akan tersimpan. Request dari klien juga akan dikirim ke komputer ini dan
melewati
Beberapa ciri yang dimiliki komputer server adalah :
• Menyimpan seluruh data informasi dalam jaringan
• Memiliki spesifikasi komputer khusus
• Mampu untuk bekerja selama 24 jam penuh
• Memiliki hardwareyang khusus dan mendukung kerja dengan baik
• penyaringan beberapa hardware dan software jaringan

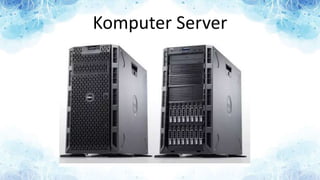

11. Komputer Server

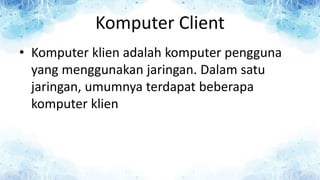

12. Komputer Client
• Komputer klien adalah komputer pengguna
yang menggunakan jaringan. Dalam satu
jaringan, umumnya terdapat beberapa
komputer klien

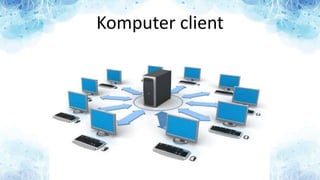

13. Komputer client

14. Kabel Jaringan

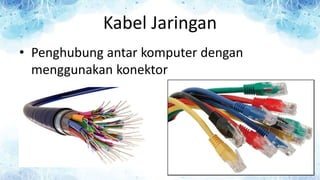

• Penghubung antar komputer dengan
menggunakan konektor

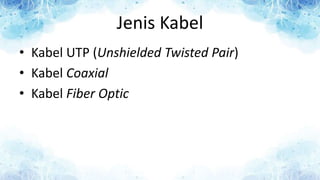

15. Jenis Kabel
• Kabel UTP (Unshielded Twisted Pair)
• Kabel Coaxial
• Kabel Fiber Optic

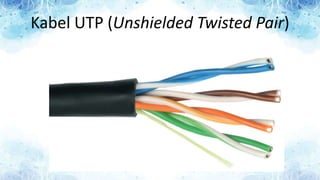

16. Kabel UTP (Unshielded Twisted Pair)

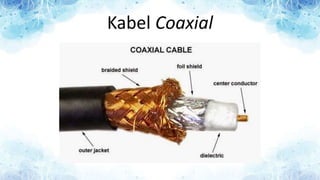

17. Kabel Coaxial

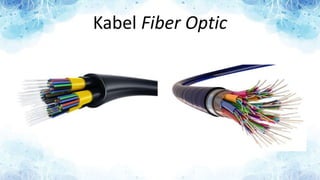

18. Kabel Fiber Optic

19. Tipe UTP Straight

20. Kabel UTP Crossover

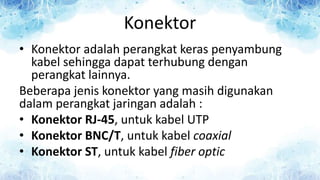

21. Konektor
• Konektor adalah perangkat keras penyambung
kabel sehingga dapat terhubung dengan
perangkat lainnya.
Beberapa jenis konektor yang masih digunakan
dalam perangkat jaringan adalah :
• Konektor RJ-45, untuk kabel UTP
• Konektor BNC/T, untuk kabel coaxial
• Konektor ST, untuk kabel fiber optic

22. Konektor

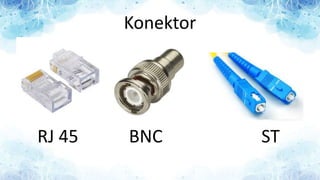

RJ 45 BNC ST

23. Switch

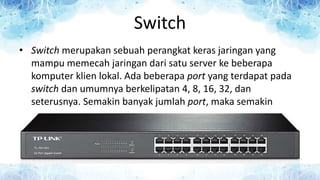

• Switch merupakan sebuah perangkat keras jaringan yang
mampu memecah jaringan dari satu server ke beberapa
komputer klien lokal. Ada beberapa port yang terdapat pada
switch dan umumnya berkelipatan 4, 8, 16, 32, dan
seterusnya. Semakin banyak jumlah port, maka semakin
mahal harga switch tersebut.

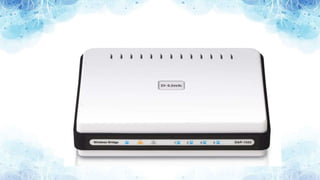

24. Bridge
• Bridge merupakan jembatan jaringan yang
dapat menggabungkan jaringan lokal ke dalam
jaringan lokal lainnya.
• Selain sebagai jembatan, bridge juga dapat
berfungsi sebagai pemecah jaringna lokal
menjadi beberapa jaringan lokal kecil.

26. Hub
• Hub merupakan sebuah perangkat keras jaringan yang
berfungsi untuk membagi jaringan dalam satu server yang
sama. Penggunaan hub banyak ditemukan pada jaringan
LAN. Kemampuan Hub mirip dengan switch, namun ada
beberapa perbedaan antar kedua perangkat ini, yaitu :
• Hub hanya mampu membagi jaringan tanpa mengatur atau
membatasi paket data yang terkirim, sedangkan switch
mampu melakukannya.
• Hub memiliki harga yang jauh lebih murah dibandingkan
switch

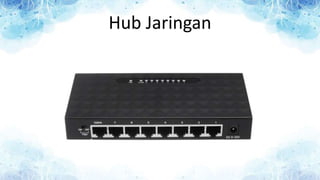

27. Hub Jaringan

28. Access Point

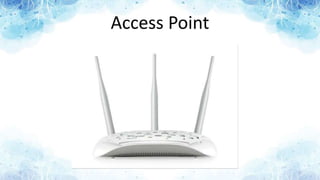

• Access point merupakan sebuah perangkat
yang berfungsi untuk mentransmisikan sinyal
wireless dari router sehingga sinyal tersebut
dapat diterima dengan lebih baik. Perangkat
ini sangat dibutuhkan pada area komputer
klien dengan kualitas koneksi jaringan yang
kurang baik.

29. Access Point

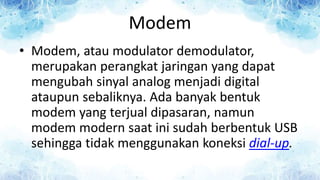

30. Modem
• Modem, atau modulator demodulator,
merupakan perangkat jaringan yang dapat
mengubah sinyal analog menjadi digital
ataupun sebaliknya. Ada banyak bentuk
modem yang terjual dipasaran, namun
modem modern saat ini sudah berbentuk USB
sehingga tidak menggunakan koneksi dial-up.

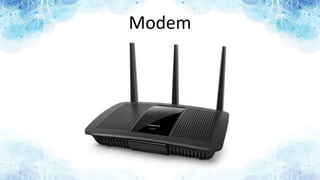

31. Modem

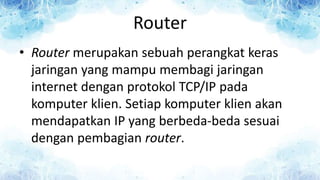

32. Router
• Router merupakan sebuah perangkat keras
jaringan yang mampu membagi jaringan
internet dengan protokol TCP/IP pada
komputer klien. Setiap komputer klien akan
mendapatkan IP yang berbeda-beda sesuai
dengan pembagian router.

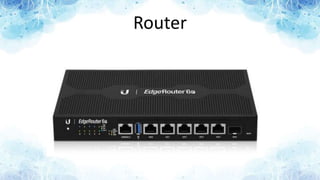

33. Router

34. Repeater
• Repeater merupakan perangkat keras jaringan
yang mampu memperkuat sinyal jaringan.
Repeater mampu menguatkan sinyal yang
berlokasi cukup jauh sehingga jangkauan sinyal
akan lebih luas.
• Repeater cocok digunakan pada jaringan yang
mengalami masalah sinyal akibat tembok,
pepohonan, bangunan, dan sebagainya.

35. Repeater

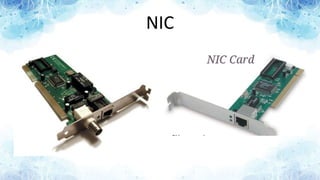

36. Network Interace Card

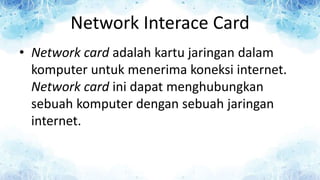

• Network card adalah kartu jaringan dalam
komputer untuk menerima koneksi internet.
Network card ini dapat menghubungkan
sebuah komputer dengan sebuah jaringan
internet.

37. NIC

38. TOPOLOGI JARINGAN
• Sebutkan dan jelaskan ada
berapa macam topologi jaringan
?

39. Topologi BUS
• Topologi bus adalah topologi dimana setiap
node terkoneksi melalui kabel utama atau bus
atau backbone. Topologi bus ini sangat efisien
digunakan untuk jaringan komputer dengan
jumlah node yang tidak banyak (small
network).

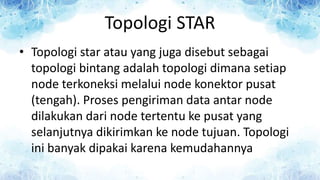

40. Topologi STAR
• Topologi star atau yang juga disebut sebagai
topologi bintang adalah topologi dimana setiap
node terkoneksi melalui node konektor pusat
(tengah). Proses pengiriman data antar node
dilakukan dari node tertentu ke pusat yang
selanjutnya dikirimkan ke node tujuan. Topologi
ini banyak dipakai karena kemudahannya

41. Topologi RING
• Topologi ring adalah topologi dengan hubungan antar
node terjadi antara satu node dengan node
tetangganya dan membentuk konfigurasi lingkaran
atau cincin. Pengiriman data pada topologi ini diatur
dengan prinsip token passing (pengiriman token).
Token berupa data kecil yang dikirimkan dari satu node
ke node lainnya dalam satu arah untuk menunjukkan
node mana yang bisa dapat mengirimkan data pada
waktu tertentu.

42. Topologi TREE
• Topologi tree adalah topologi yang
membentuk hubungan antar node seperti
cabang pada pohon. Topologi ini biasanya
digunakan untuk pengaturan jaringan pada
institusi yang memiliki hirarki

43. Topologi mana yang paling baik?
• Tidak ada topologi jaringan paling baik untuk
semua kondisi. Topologi jaringan yang tepat
untuk keperluan suatu institusi bergantung pada
kebutuhan dan ukuran dari jaringan yang akan
dikembangkan.
• Hal-hal yang harus dipertimbangkan adalah: (1.)
Biaya Instalasi (2.) Skalabilitas (kemampuan untuk
perluasan jaringan dengan menambah node)

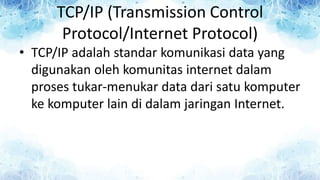

44. TCP/IP (Transmission Control
Protocol/Internet Protocol)
• TCP/IP adalah standar komunikasi data yang
digunakan oleh komunitas internet dalam
proses tukar-menukar data dari satu komputer
ke komputer lain di dalam jaringan Internet.

45. Transmission Control Protocol/Internet Protocol
(TCP/IP)
• Protokol TCP/ IP dikembangkan pada awal 1980-an sebagai
protokol yang menghubungkan komputer-komputer dan
jaringan yang membentuk jaringan internet yang luas (WAN).
• TCP/IP menggunakan cara pengalamatan sederhana yang
dinamakan IP address yang dapat menghubungkan jutaan
komputer dengan sistem yang heterogen (seperti Windows,
UNIX, Linux, dan lain-lain).

46. Fungsi TCP/IP
• Protokol yang digunakan untuk
menghubungkan komputer satu dengan
komputer yang lainnya melalui internet agar
dapat saling berkomunikasi.
• Salah satu fungsi utamanya, yaitu untuk
melakukan sharing data antar komputer.

47. Cara Penggunaan TCP/IP
• Pengiriman data antara komputer pengirim dan penerima dalam
suatu jaringan yang memiliki banyak komputer diperlukan alamat
tujuan dan perantara untuk perjalanan bit stream yang akan
dikirimkan.
• Internet protocol (IP) akan menjamin data dan Internet 153 sampai
ke tempat tujuan secara aman dan tepat
• TCP membagi data menjadi paket-paket data kecil, menambahkan
beberapa informasi untuk error checking, dan IP menambahkan
label yang berisikan informasi alamat pada paket tersebut.

48. Layer pada TCP/IP
1. Data link Layer, Pertama, ada layer datalink yang mengatur proses
pengiriman dan penerimaan data antara perangkat dalam jaringan. Layer
ini berguna untuk mengatur karakteristik yang harus dimiliki oleh
perangkat keras (hardware) agar bisa melakukan pertukaran data.
Pengaturan tersebut mencakup penggunaan kabel ethernet, kabel
interface jaringan, atau jaringan nirkabel
2. Transport Layer, Berikutnya, ada layer transport. Layer ini bertugas untuk
menyediakan koneksi yang lancar pada perangkat yang akan digunakan.
Data yang dikirimkan kemudian dibagi menjadi beberapa paket dan
diberi nomor urut. Lalu, layer transport akan menentukan jumlah data
yang harus dikirim, tujuan pengiriman data, serta kecepatan pengiriman
yang dibutuhkan.

49. Layer pada TCP/IP
3. Internet Layer, Ketiga, ada layer internet yang berfungsi
untuk mengirimkan paket dari jaringan serta mengatur
pergerakan paket tersebut. Layer internet juga
memastikan agar paket yang dikirim mencapai tujuan
yang tepat.
4. Aplikasi Layer, terakhir, ada layer aplikasi yang berfungsi
untuk menghubungkan setiap perangkat agar bisa
berkomunikasi satu sama lain. Jenis layer inilah yang aktif
ketika sebuah layanan internet seperti e-mail atau
platform chatting digunakan oleh pengguna

50. IP address kelas A
• IP address kelas A diberikan untuk jaringan
dengan jumlah host yang sangat besar. Pada
IP address kelas A, network ID ialah 8 bit
pertama, sedangkan host ID ialah 24 bit
berikutnya. Dengan demikian, cara membaca
IP address kelas A, misalnya 113.46.5.6 ialah:
Network ID = 113.

51. IP Addres kelas C?
• IP address kelas C terdiri dari 24 bit untuk
network ID dan sisanya 8 bit digunakan untuk
host ID, sehingga IP address kelas C digunakan
untuk jaringan untuk ukuran kecil. Kelas C
biasanya digunakan untuk jaringan Local Area
Network atau LAN. Biasanya ini terdapat dalam
Warnet-Warnet maupun sebuah sekolah.
