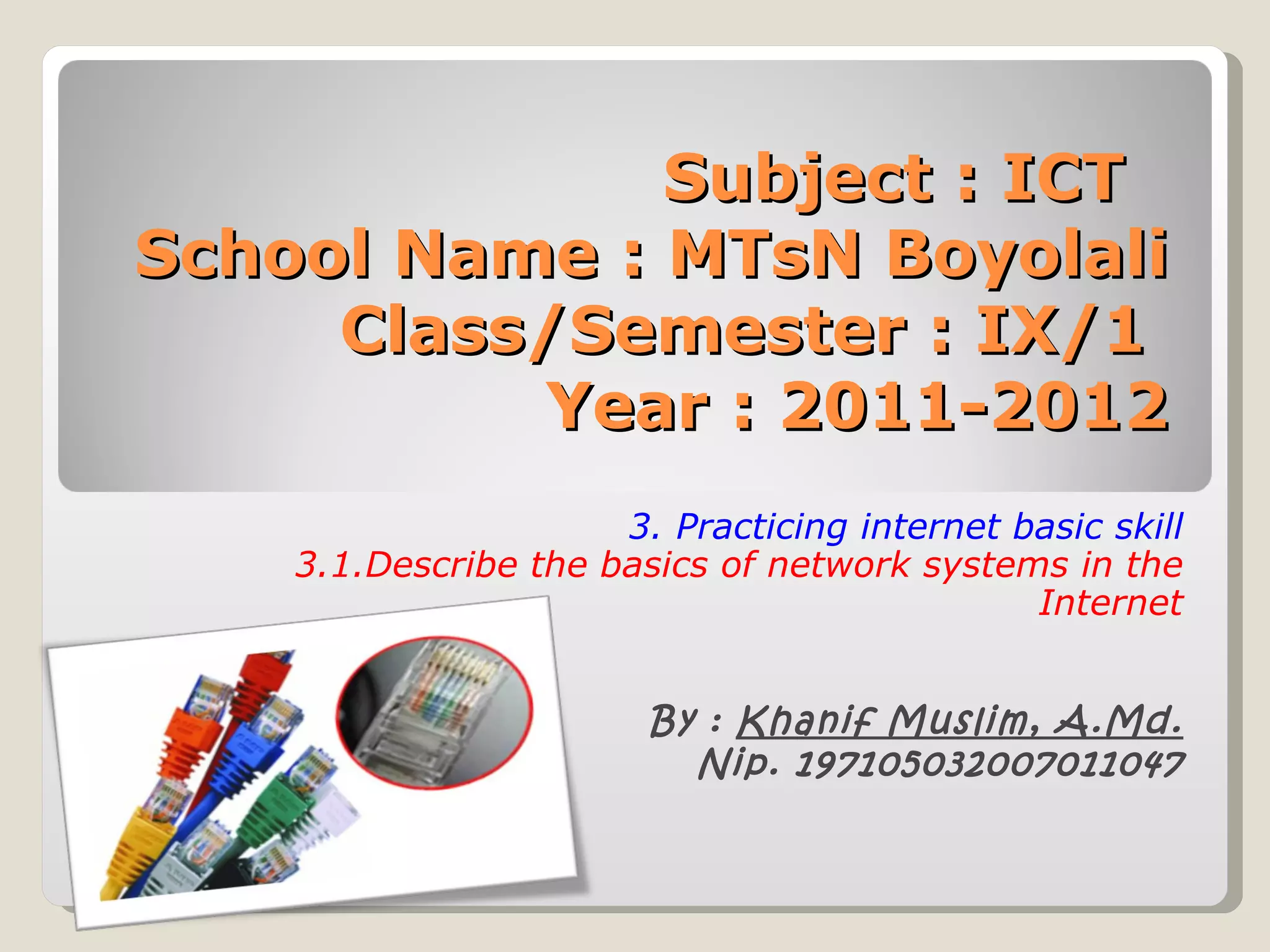

1. Subject : ICT
School Name : MTsN Boyolali
Class/Semester : IX/1
Year : 2011-2012
3. Practicing internet basic skill
3.1.Describe the basics of network systems in the
Internet
By : Khanif Muslim, A.Md.
Nip. 197105032007011047

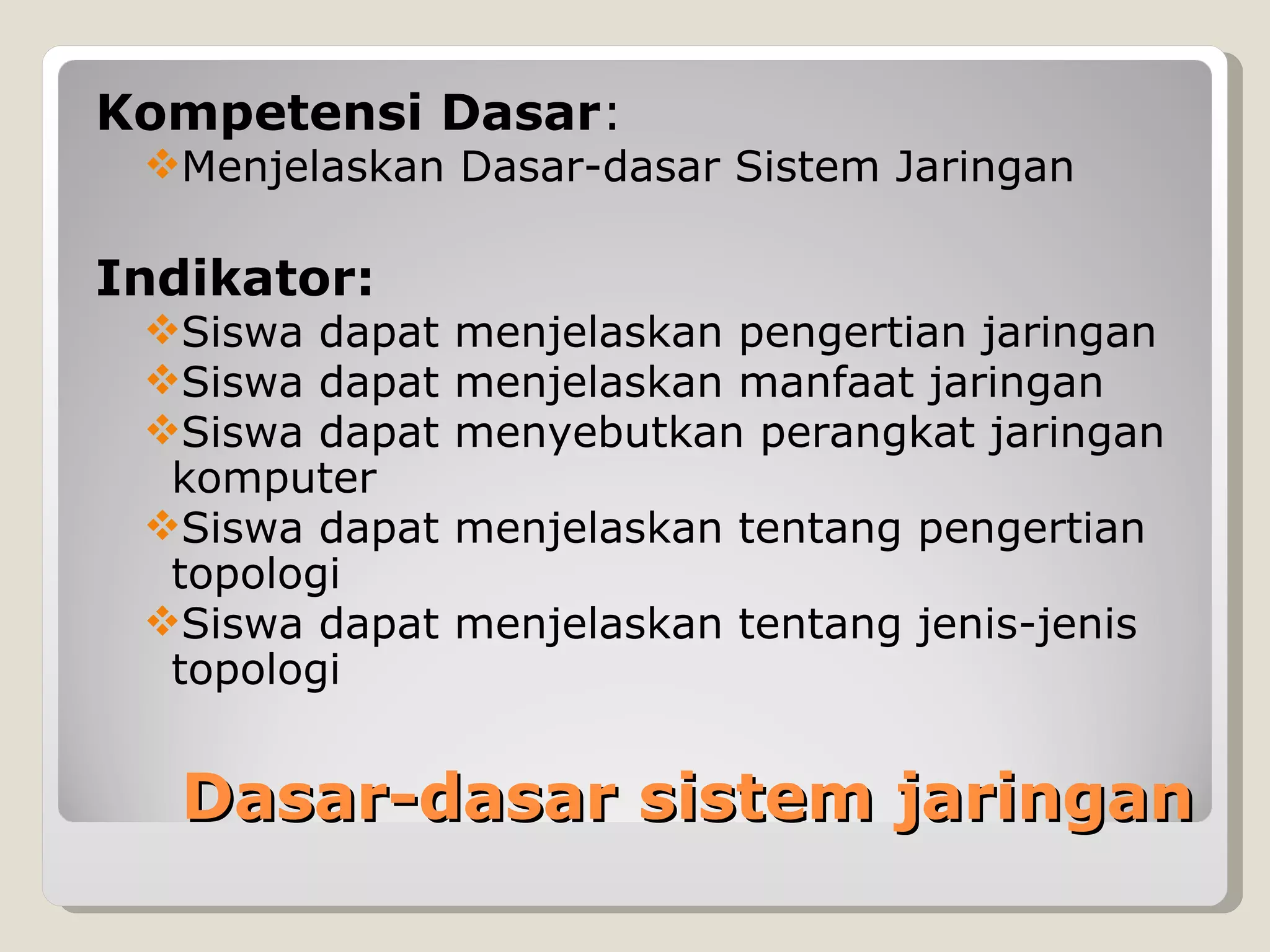

2. Kompetensi Dasar:
Menjelaskan Dasar-dasar Sistem Jaringan
Indikator:
Siswa dapat menjelaskan pengertian jaringan
Siswa dapat menjelaskan manfaat jaringan
Siswa dapat menyebutkan perangkat jaringan
komputer
Siswa dapat menjelaskan tentang pengertian
topologi
Siswa dapat menjelaskan tentang jenis-jenis
topologi
Dasar-dasar sistem jaringan

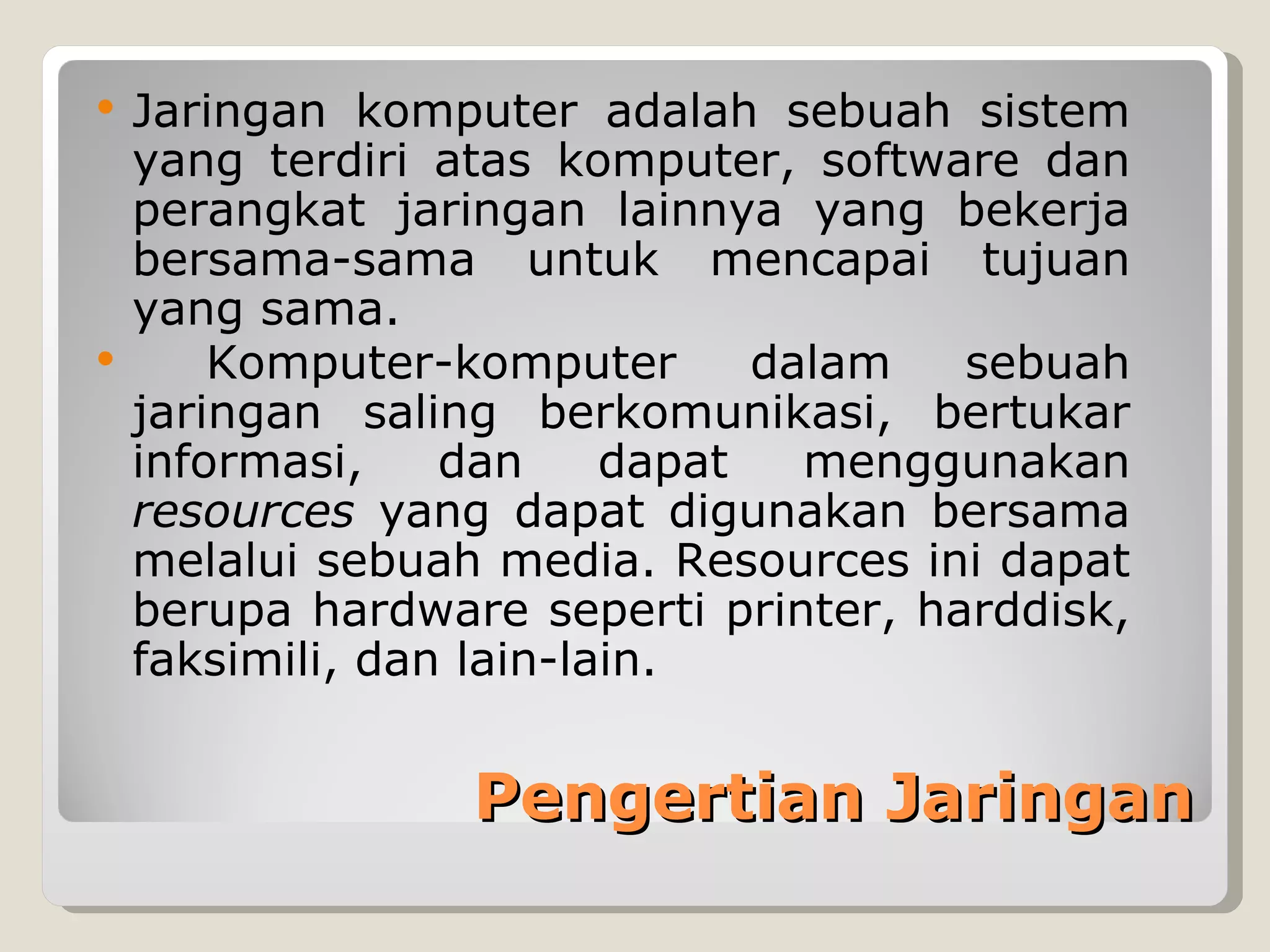

3.  Jaringan komputer adalah sebuah sistem
yang terdiri atas komputer, software dan
perangkat jaringan lainnya yang bekerja
bersama-sama untuk mencapai tujuan
yang sama.
 Komputer-komputer dalam sebuah
jaringan saling berkomunikasi, bertukar
informasi, dan dapat menggunakan
resources yang dapat digunakan bersama
melalui sebuah media. Resources ini dapat
berupa hardware seperti printer, harddisk,
faksimili, dan lain-lain.
Pengertian Jaringan

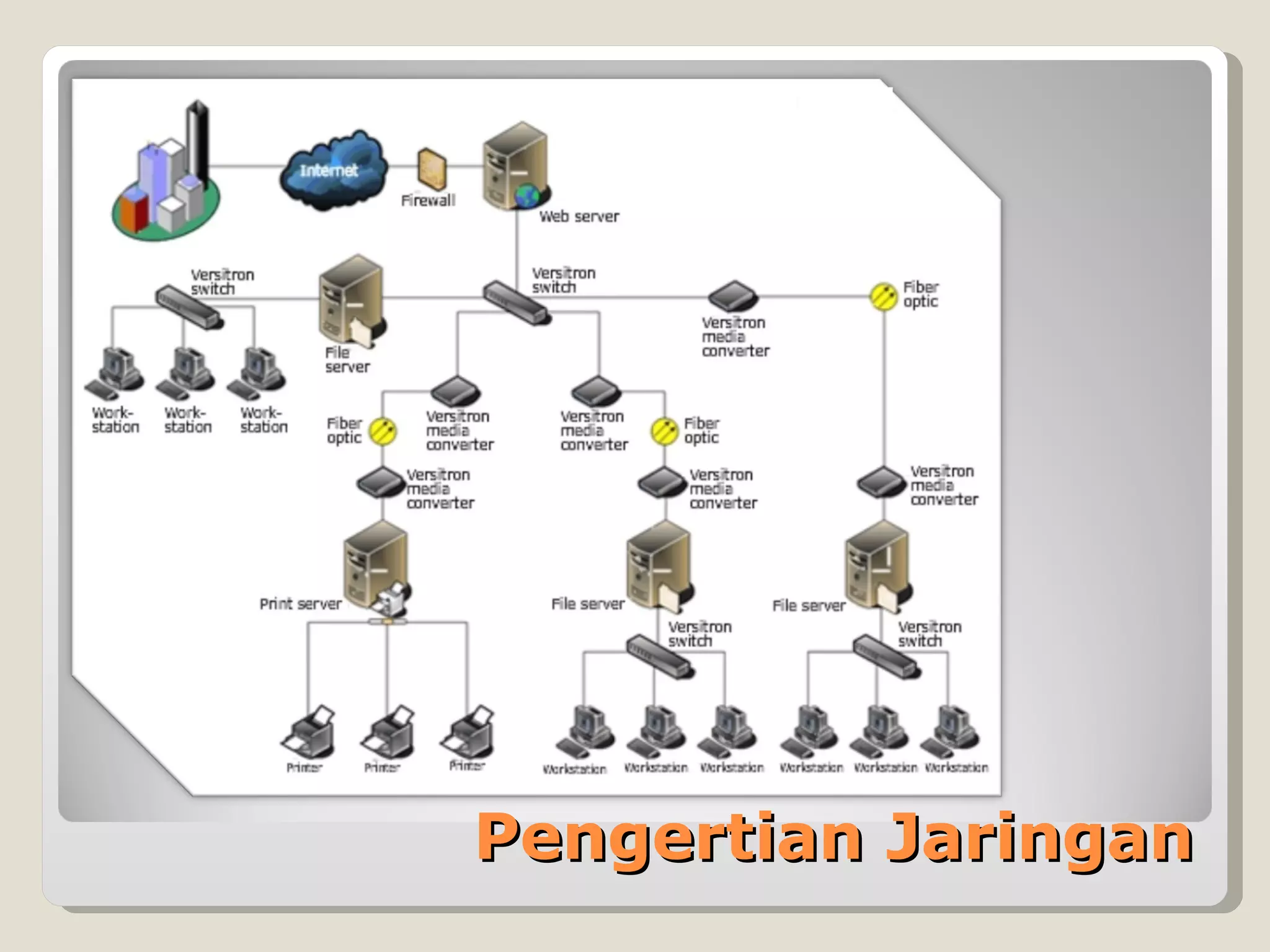

4. Pengertian Jaringan

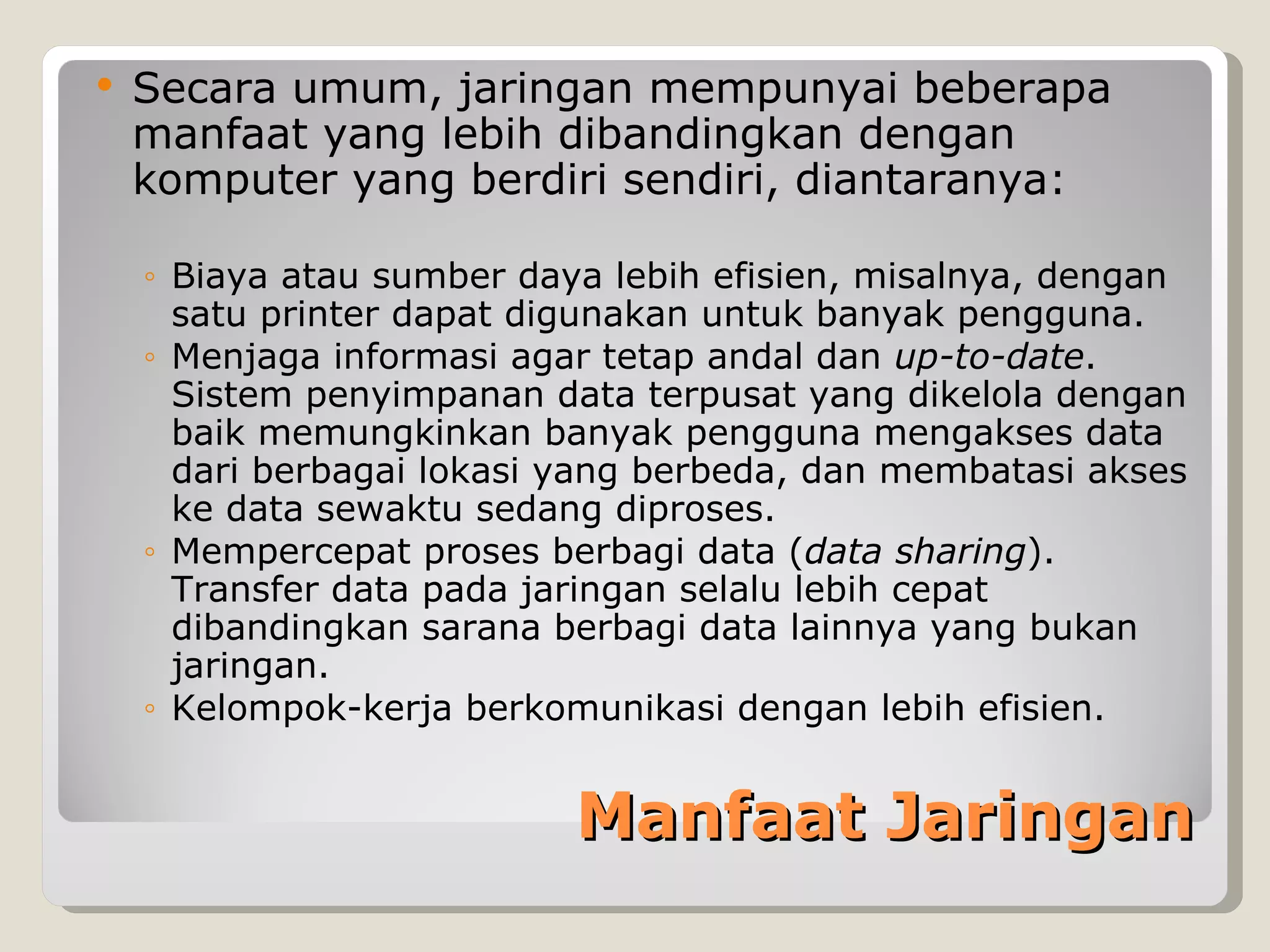

5.  Secara umum, jaringan mempunyai beberapa
manfaat yang lebih dibandingkan dengan
komputer yang berdiri sendiri, diantaranya:
◦ Biaya atau sumber daya lebih efisien, misalnya, dengan
satu printer dapat digunakan untuk banyak pengguna.
◦ Menjaga informasi agar tetap andal dan up-to-date.
Sistem penyimpanan data terpusat yang dikelola dengan
baik memungkinkan banyak pengguna mengakses data
dari berbagai lokasi yang berbeda, dan membatasi akses
ke data sewaktu sedang diproses.
◦ Mempercepat proses berbagi data (data sharing).
Transfer data pada jaringan selalu lebih cepat
dibandingkan sarana berbagi data lainnya yang bukan
jaringan.
◦ Kelompok-kerja berkomunikasi dengan lebih efisien.
Manfaat Jaringan

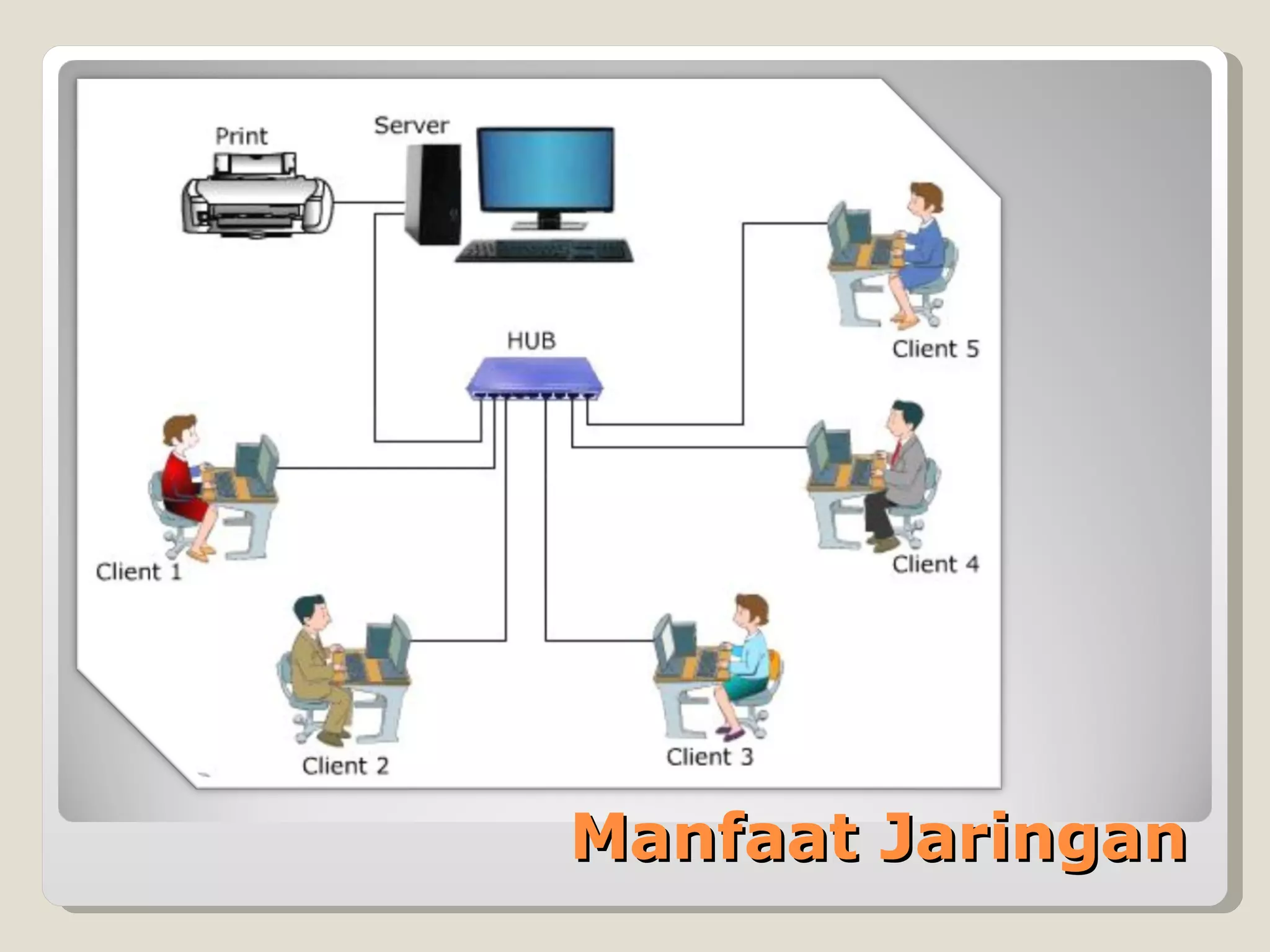

6. Manfaat Jaringan

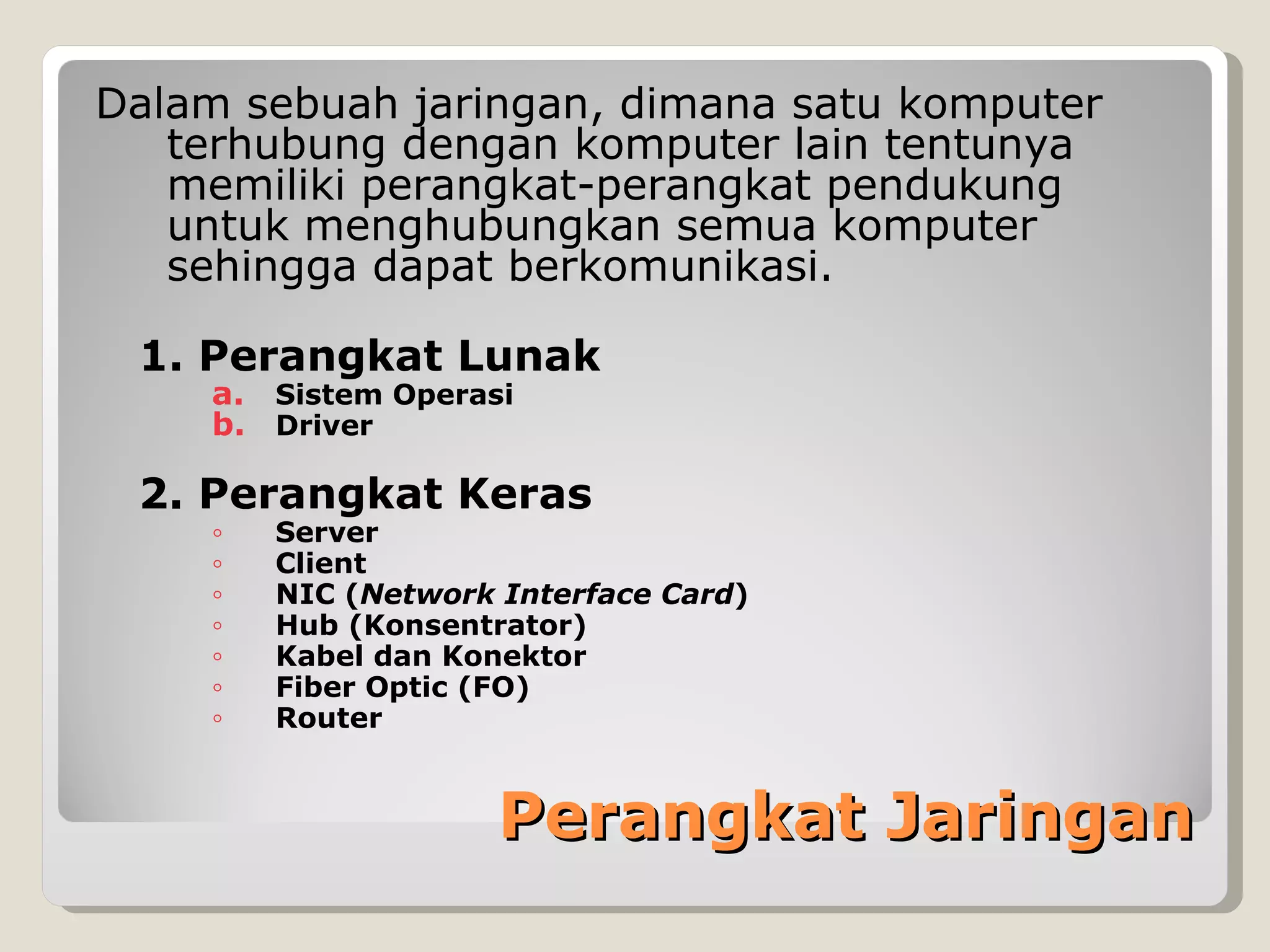

7. Dalam sebuah jaringan, dimana satu komputer
terhubung dengan komputer lain tentunya
memiliki perangkat-perangkat pendukung
untuk menghubungkan semua komputer
sehingga dapat berkomunikasi.
1. Perangkat Lunak
a. Sistem Operasi
b. Driver
2. Perangkat Keras
◦ Server
◦ Client
◦ NIC (Network Interface Card)
◦ Hub (Konsentrator)
◦ Kabel dan Konektor
◦ Fiber Optic (FO)
◦ Router
Perangkat Jaringan

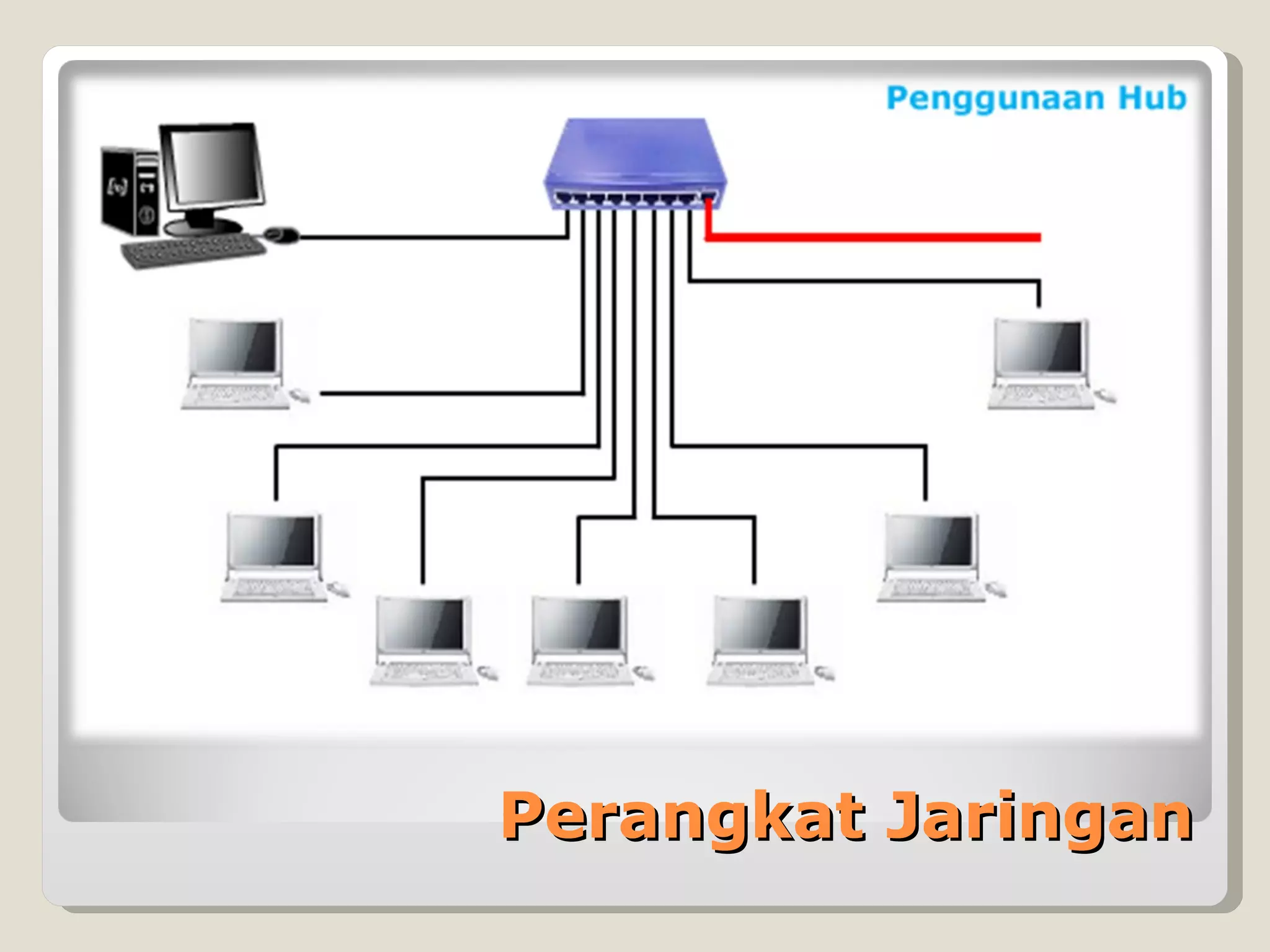

8. Perangkat Jaringan

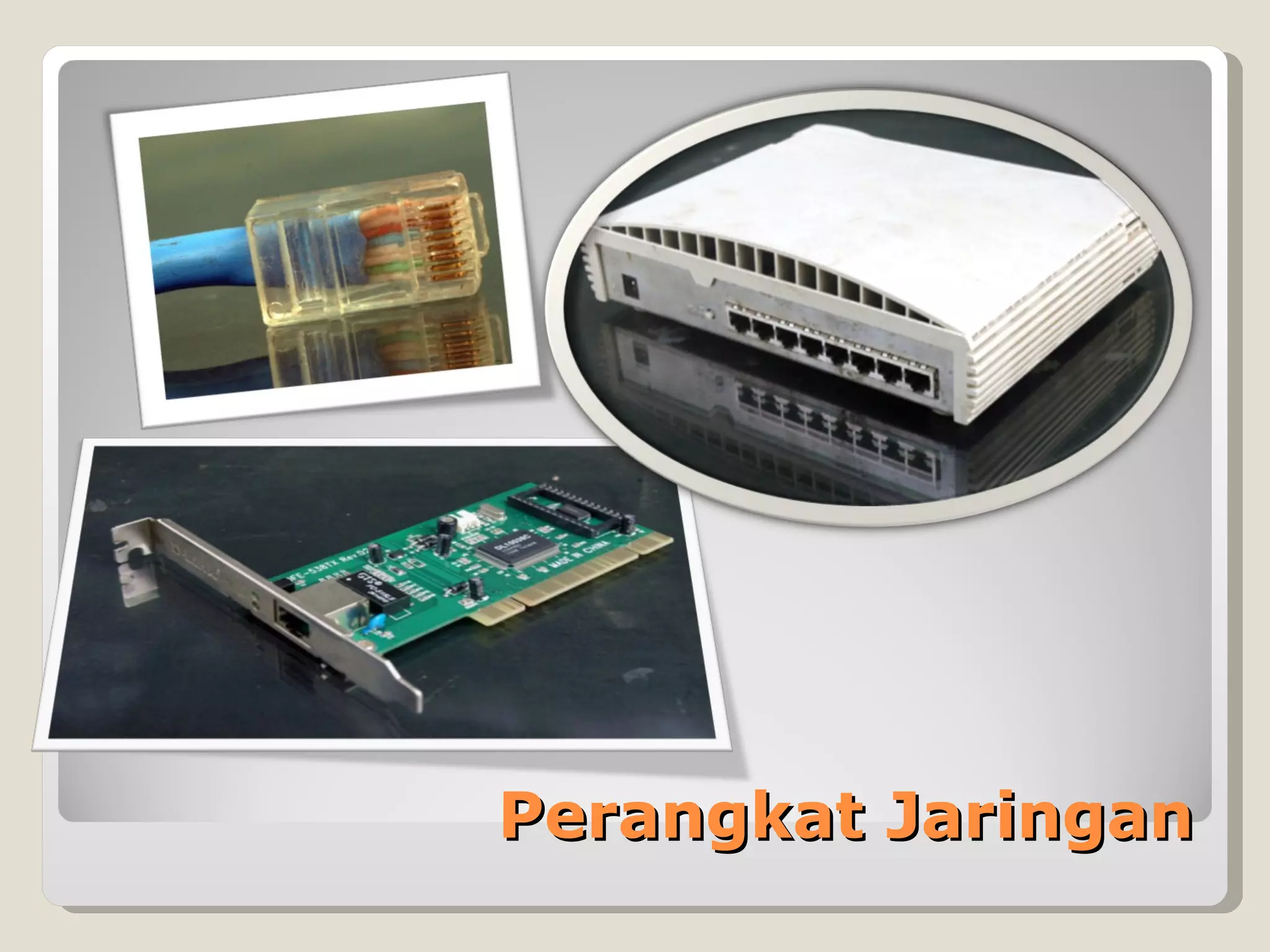

9. Perangkat Jaringan

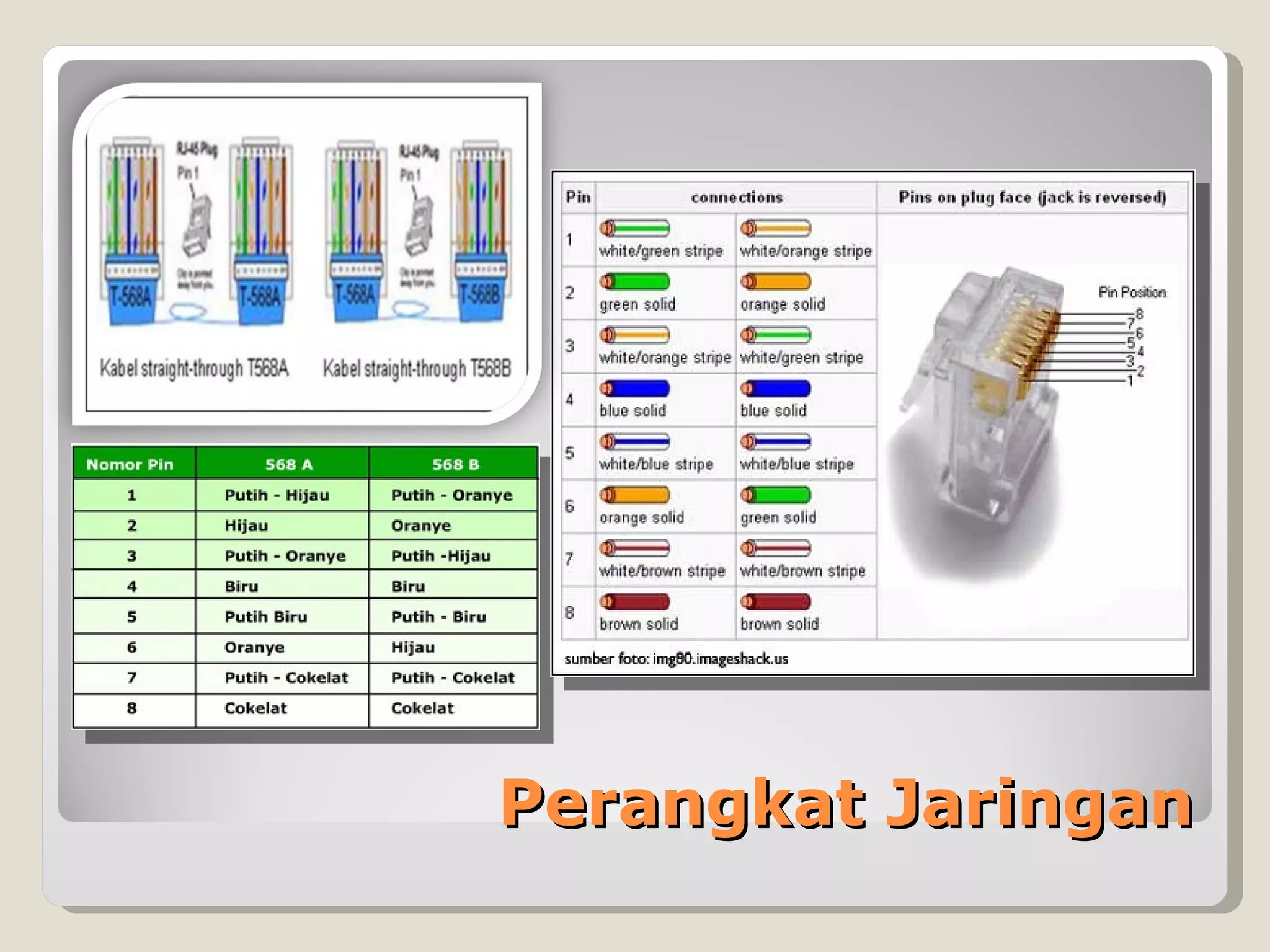

10. Perangkat Jaringan

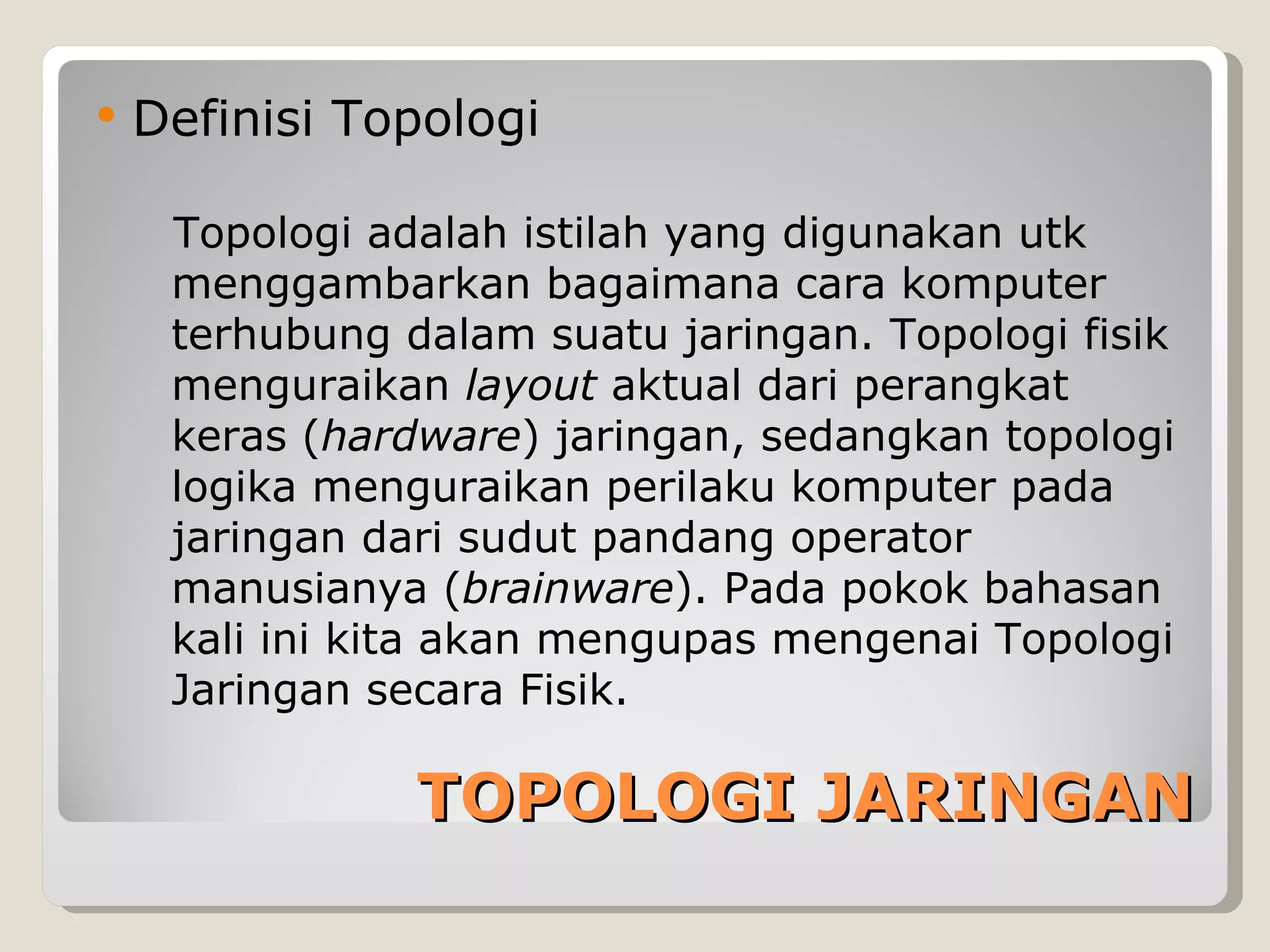

11.  Definisi Topologi
Topologi adalah istilah yang digunakan utk
menggambarkan bagaimana cara komputer
terhubung dalam suatu jaringan. Topologi fisik
menguraikan layout aktual dari perangkat
keras (hardware) jaringan, sedangkan topologi
logika menguraikan perilaku komputer pada
jaringan dari sudut pandang operator
manusianya (brainware). Pada pokok bahasan
kali ini kita akan mengupas mengenai Topologi
Jaringan secara Fisik.
TOPOLOGI JARINGAN

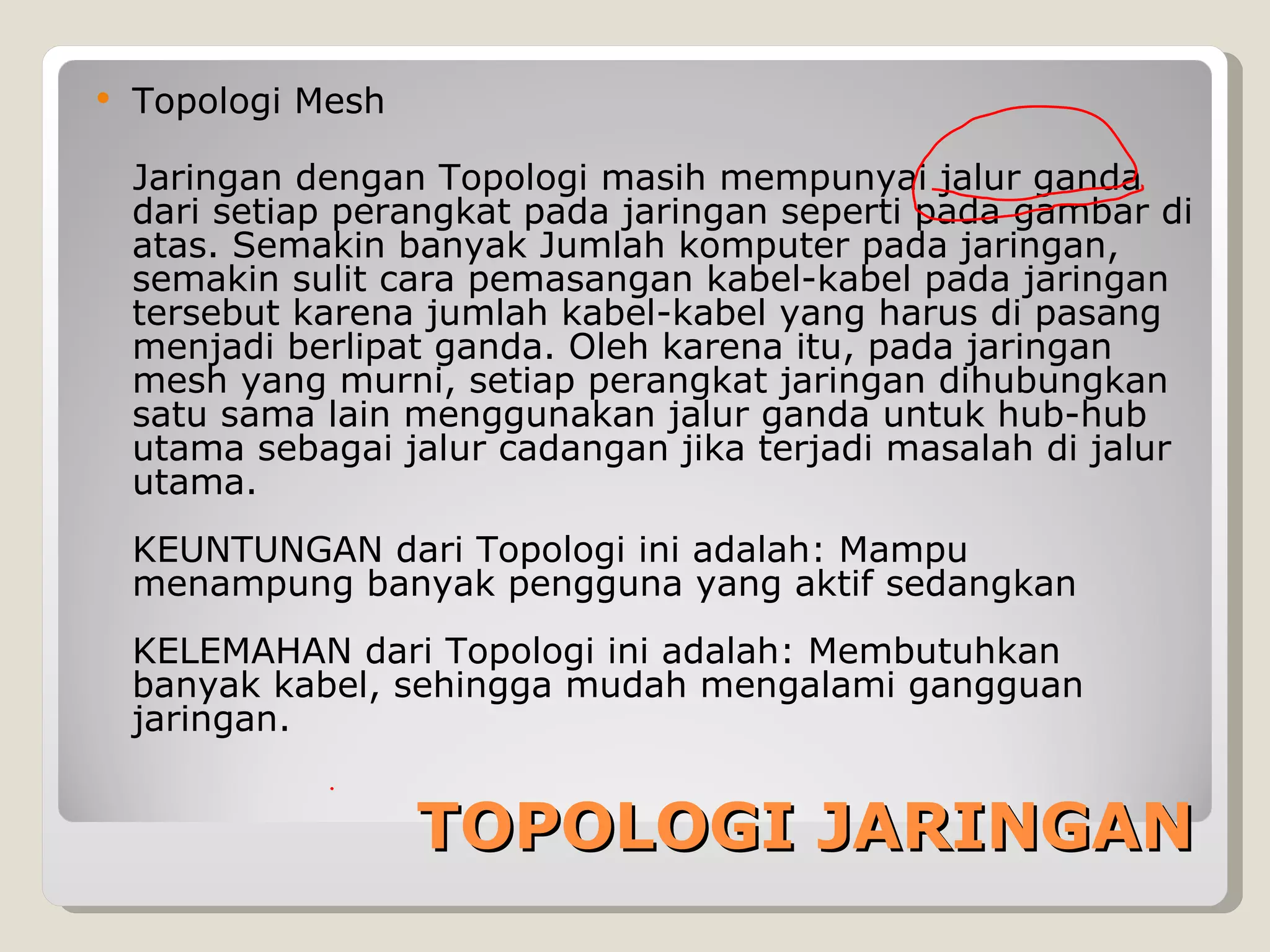

14.  Topologi Mesh
Jaringan dengan Topologi masih mempunyai jalur ganda
dari setiap perangkat pada jaringan seperti pada gambar di
atas. Semakin banyak Jumlah komputer pada jaringan,
semakin sulit cara pemasangan kabel-kabel pada jaringan
tersebut karena jumlah kabel-kabel yang harus di pasang
menjadi berlipat ganda. Oleh karena itu, pada jaringan
mesh yang murni, setiap perangkat jaringan dihubungkan
satu sama lain menggunakan jalur ganda untuk hub-hub
utama sebagai jalur cadangan jika terjadi masalah di jalur
utama.
KEUNTUNGAN dari Topologi ini adalah: Mampu
menampung banyak pengguna yang aktif sedangkan
KELEMAHAN dari Topologi ini adalah: Membutuhkan
banyak kabel, sehingga mudah mengalami gangguan
jaringan.
TOPOLOGI JARINGAN

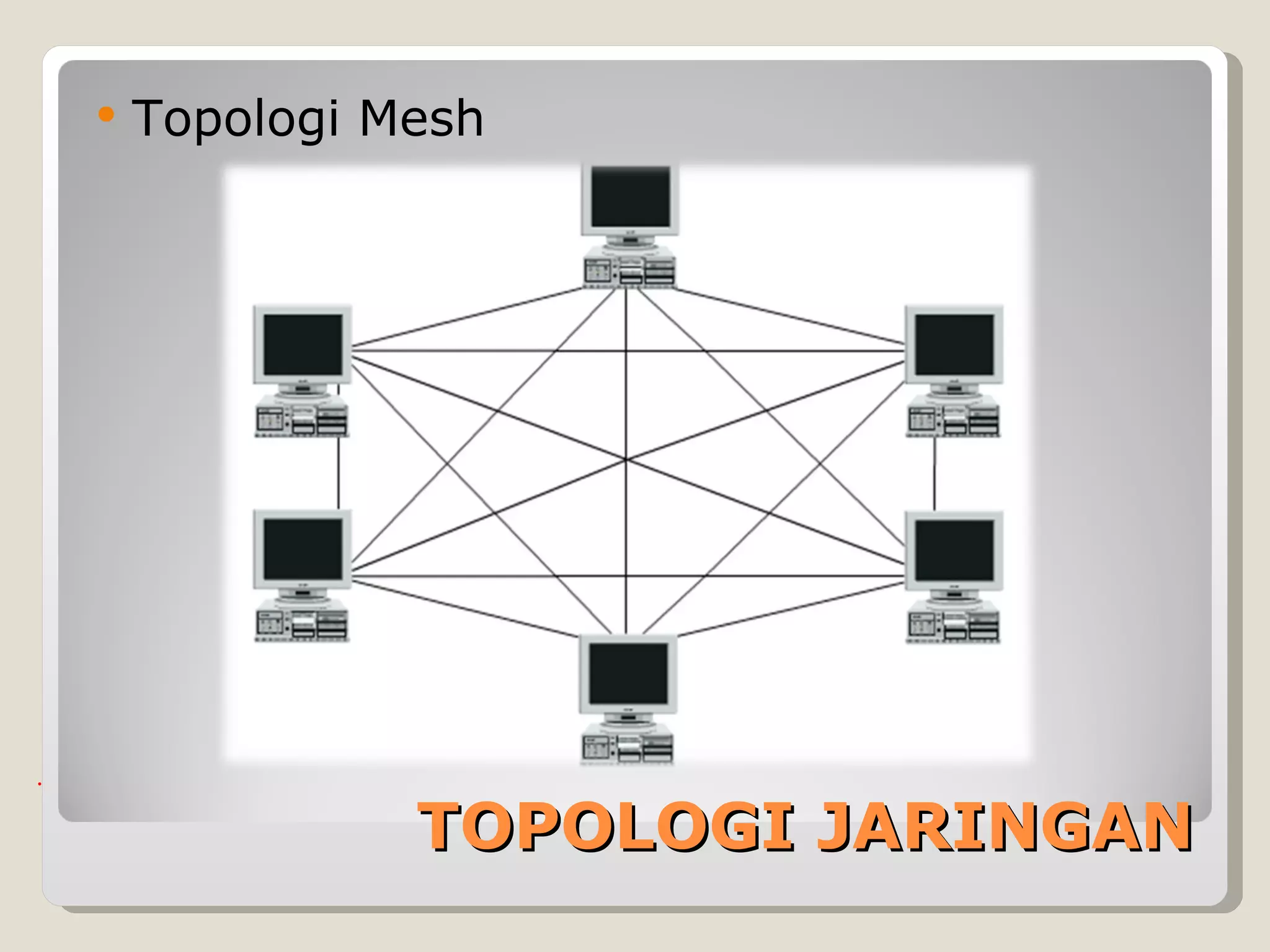

15.  Topologi Mesh
TOPOLOGI JARINGAN

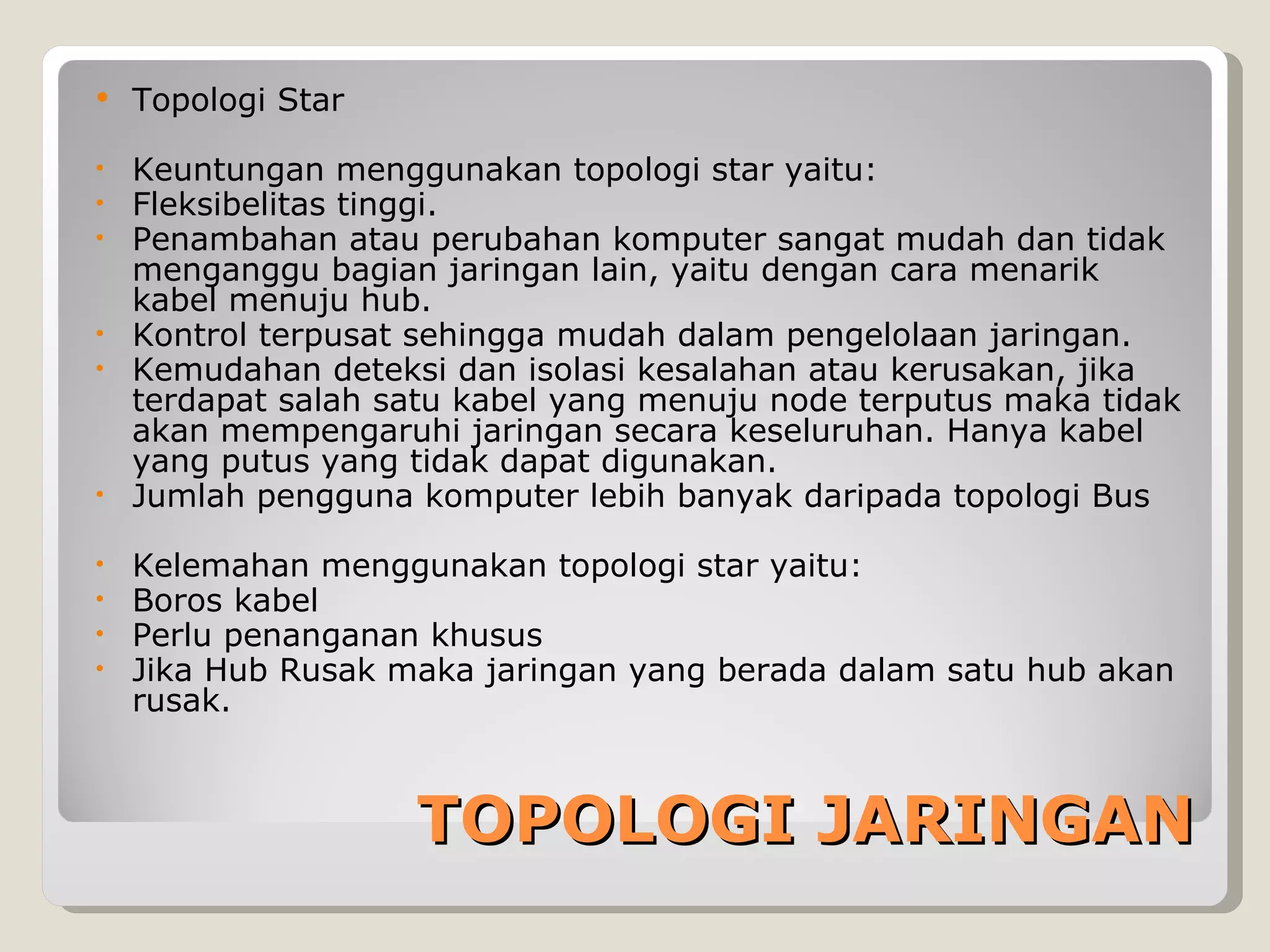

16.  Topologi Star
• Keuntungan menggunakan topologi star yaitu:
• Fleksibelitas tinggi.
• Penambahan atau perubahan komputer sangat mudah dan tidak
menganggu bagian jaringan lain, yaitu dengan cara menarik
kabel menuju hub.
• Kontrol terpusat sehingga mudah dalam pengelolaan jaringan.
• Kemudahan deteksi dan isolasi kesalahan atau kerusakan, jika
terdapat salah satu kabel yang menuju node terputus maka tidak
akan mempengaruhi jaringan secara keseluruhan. Hanya kabel
yang putus yang tidak dapat digunakan.
• Jumlah pengguna komputer lebih banyak daripada topologi Bus
• Kelemahan menggunakan topologi star yaitu:
• Boros kabel
• Perlu penanganan khusus
• Jika Hub Rusak maka jaringan yang berada dalam satu hub akan
rusak.
TOPOLOGI JARINGAN

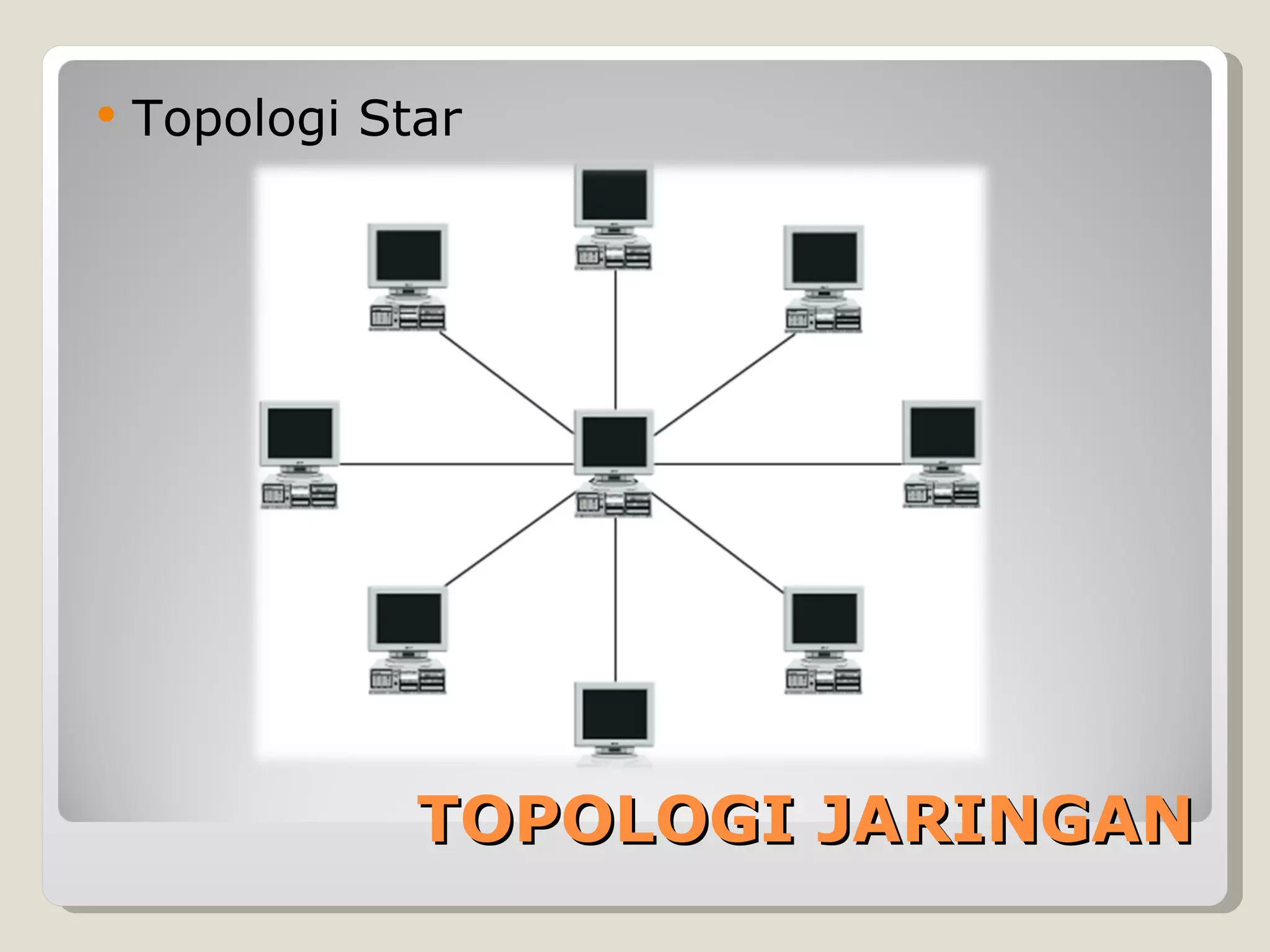

17.  Topologi Star
TOPOLOGI JARINGAN

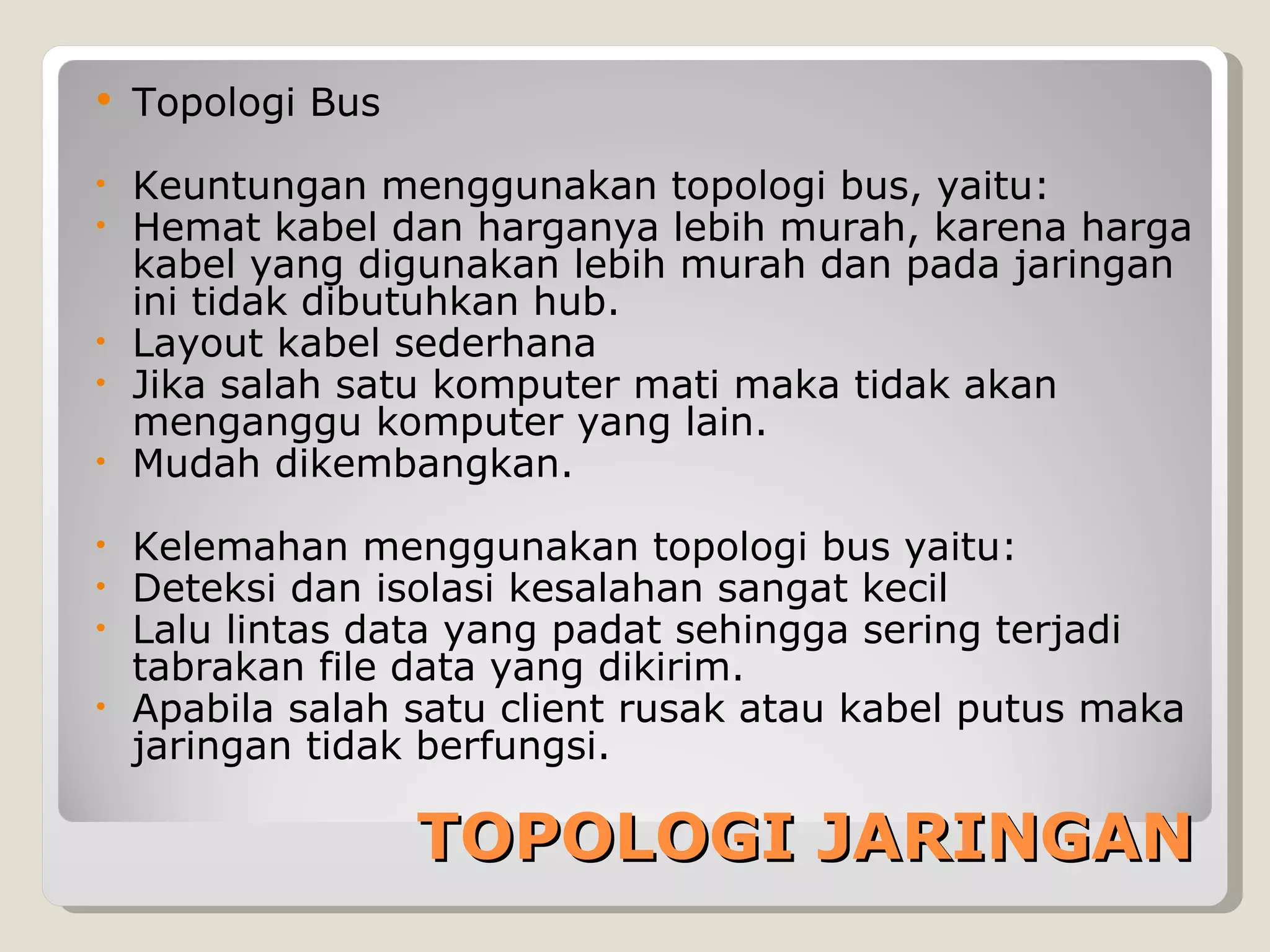

18.  Topologi Bus
• Keuntungan menggunakan topologi bus, yaitu:
• Hemat kabel dan harganya lebih murah, karena harga
kabel yang digunakan lebih murah dan pada jaringan
ini tidak dibutuhkan hub.
• Layout kabel sederhana
• Jika salah satu komputer mati maka tidak akan
menganggu komputer yang lain.
• Mudah dikembangkan.
• Kelemahan menggunakan topologi bus yaitu:
• Deteksi dan isolasi kesalahan sangat kecil
• Lalu lintas data yang padat sehingga sering terjadi
tabrakan file data yang dikirim.
• Apabila salah satu client rusak atau kabel putus maka
jaringan tidak berfungsi.
TOPOLOGI JARINGAN

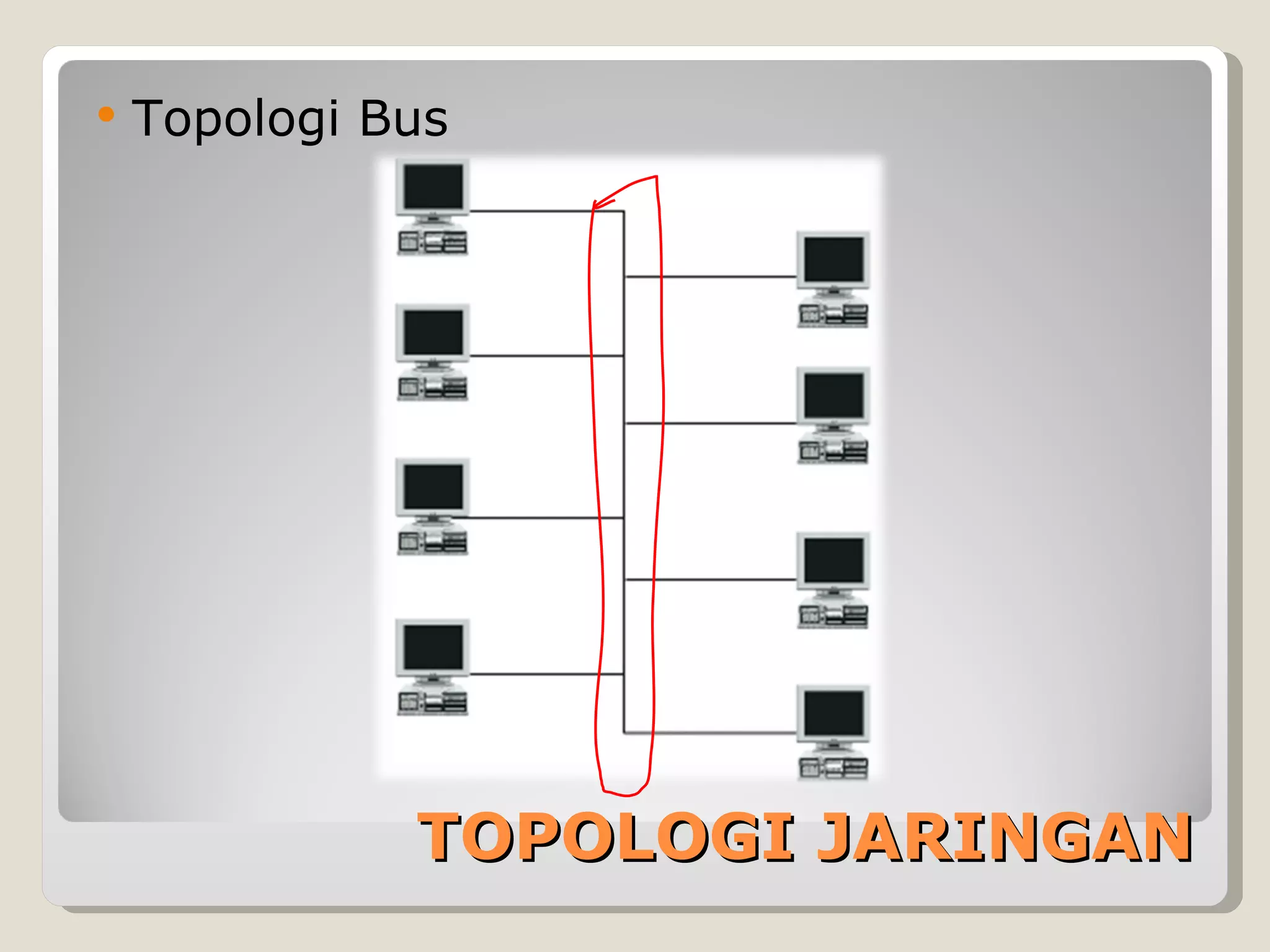

19.  Topologi Bus
TOPOLOGI JARINGAN

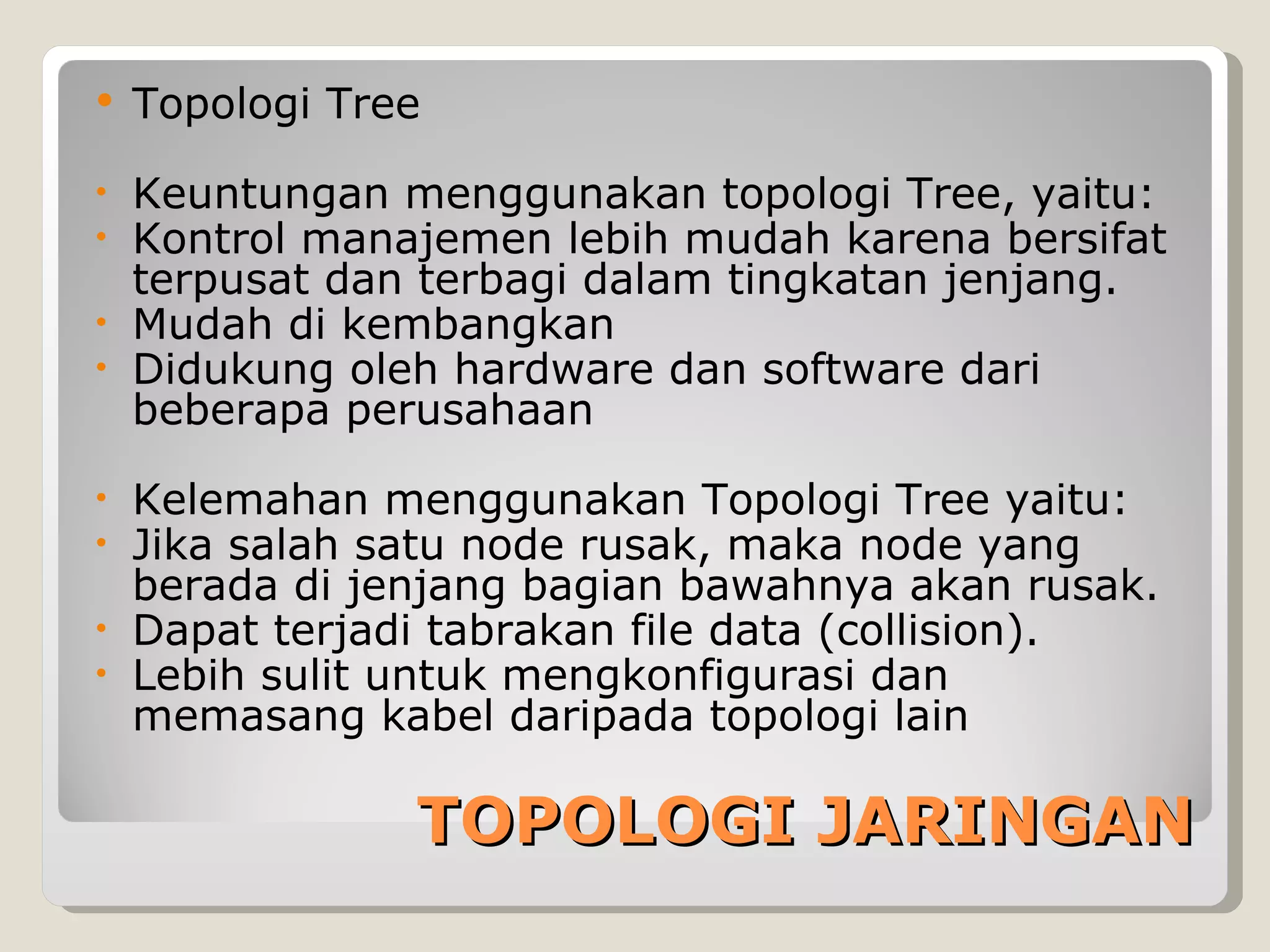

20.  Topologi Tree
• Keuntungan menggunakan topologi Tree, yaitu:
• Kontrol manajemen lebih mudah karena bersifat
terpusat dan terbagi dalam tingkatan jenjang.
• Mudah di kembangkan
• Didukung oleh hardware dan software dari
beberapa perusahaan
• Kelemahan menggunakan Topologi Tree yaitu:
• Jika salah satu node rusak, maka node yang
berada di jenjang bagian bawahnya akan rusak.
• Dapat terjadi tabrakan file data (collision).
• Lebih sulit untuk mengkonfigurasi dan
memasang kabel daripada topologi lain
TOPOLOGI JARINGAN

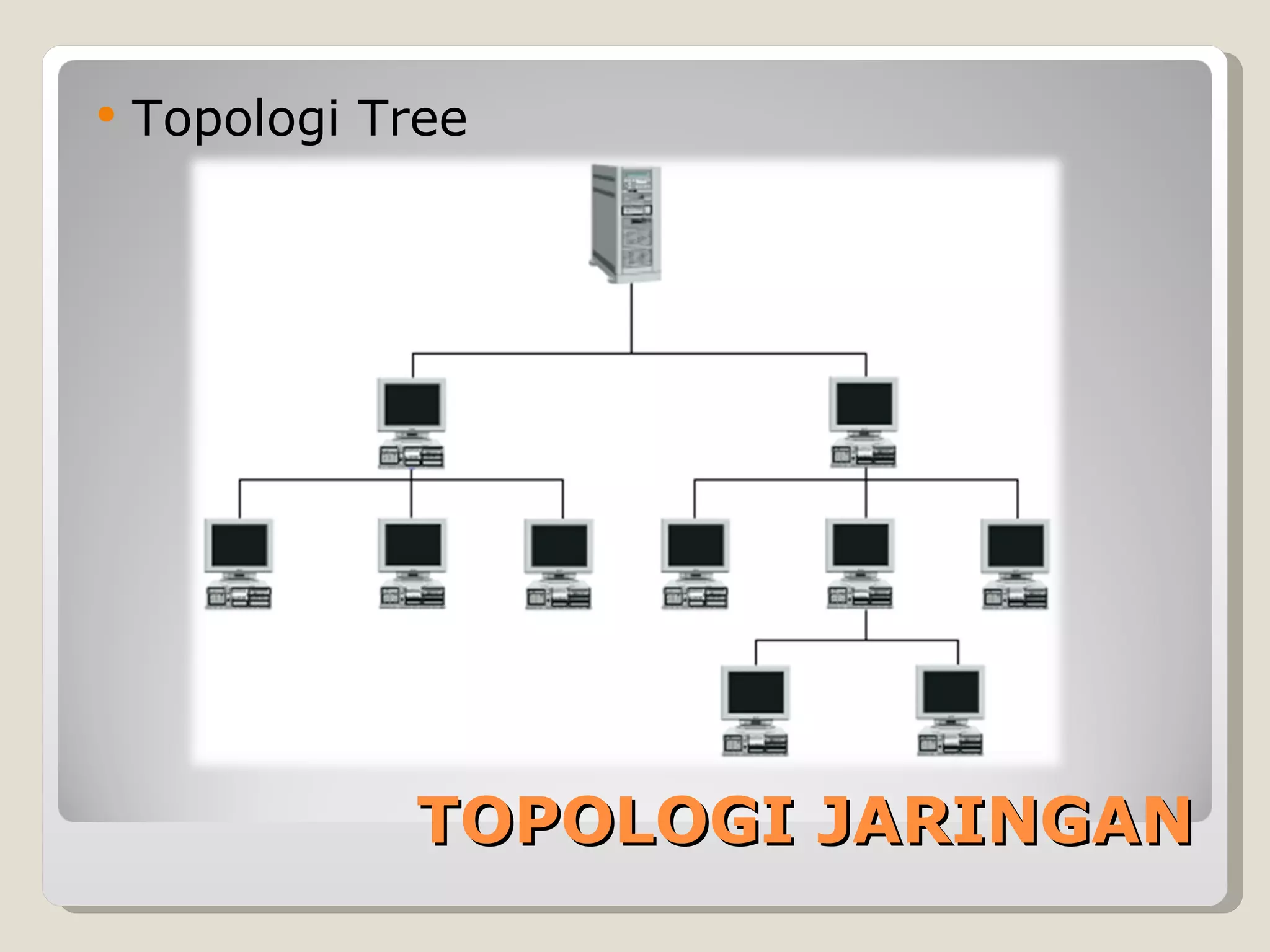

21.  Topologi Tree
TOPOLOGI JARINGAN

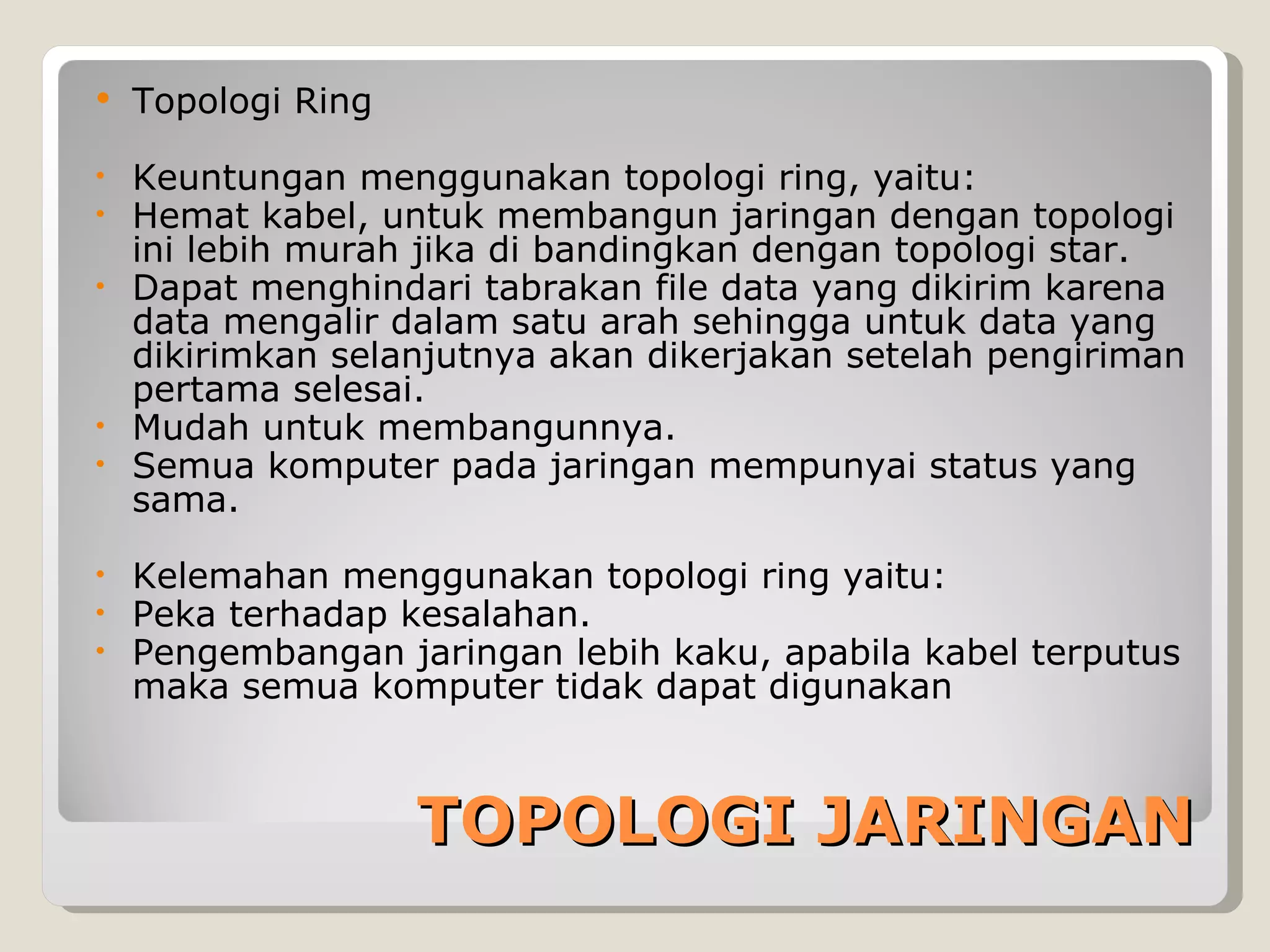

22.  Topologi Ring
• Keuntungan menggunakan topologi ring, yaitu:
• Hemat kabel, untuk membangun jaringan dengan topologi
ini lebih murah jika di bandingkan dengan topologi star.
• Dapat menghindari tabrakan file data yang dikirim karena
data mengalir dalam satu arah sehingga untuk data yang
dikirimkan selanjutnya akan dikerjakan setelah pengiriman
pertama selesai.
• Mudah untuk membangunnya.
• Semua komputer pada jaringan mempunyai status yang
sama.
• Kelemahan menggunakan topologi ring yaitu:
• Peka terhadap kesalahan.
• Pengembangan jaringan lebih kaku, apabila kabel terputus
maka semua komputer tidak dapat digunakan
TOPOLOGI JARINGAN

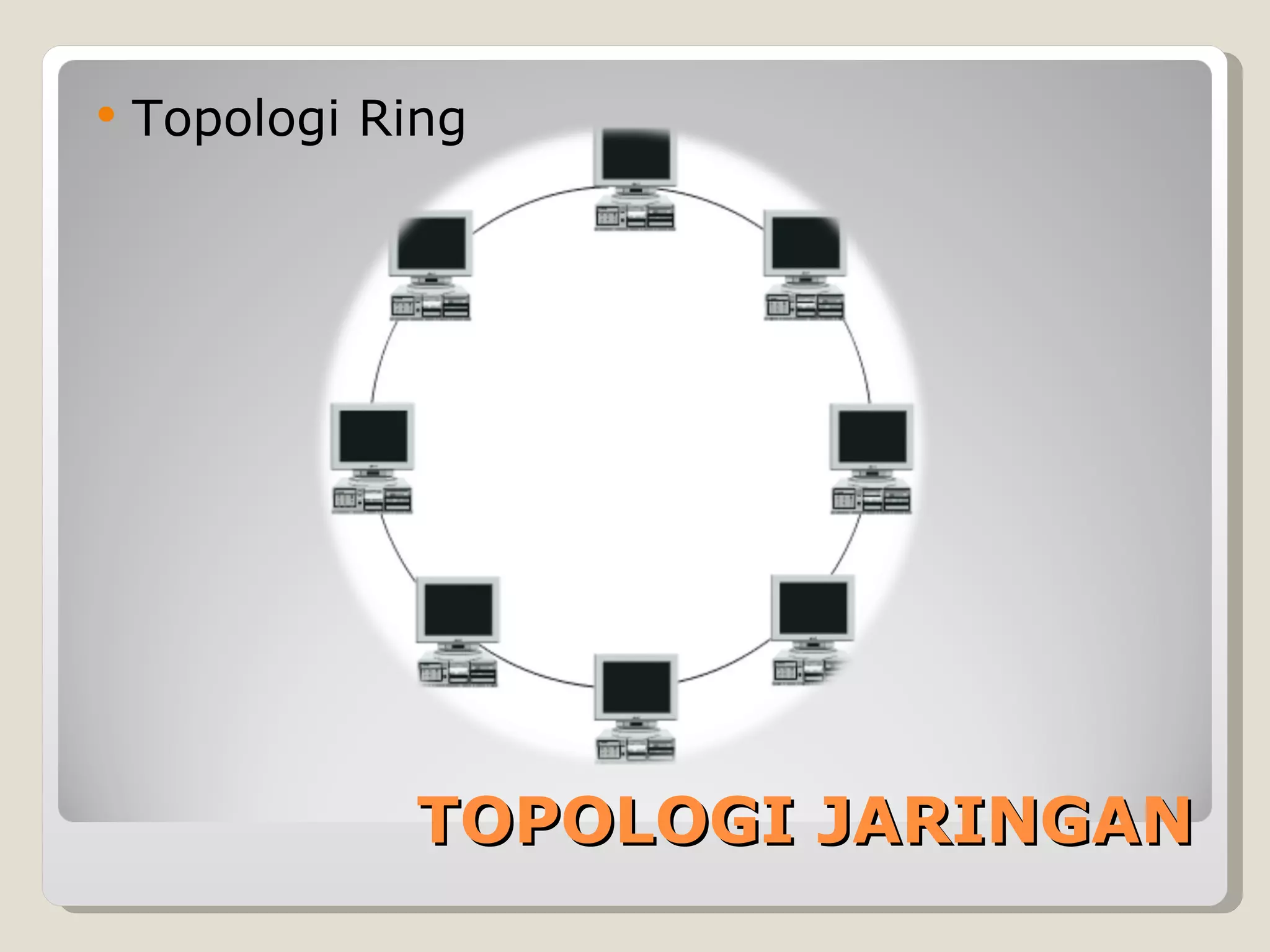

23.  Topologi Ring
TOPOLOGI JARINGAN

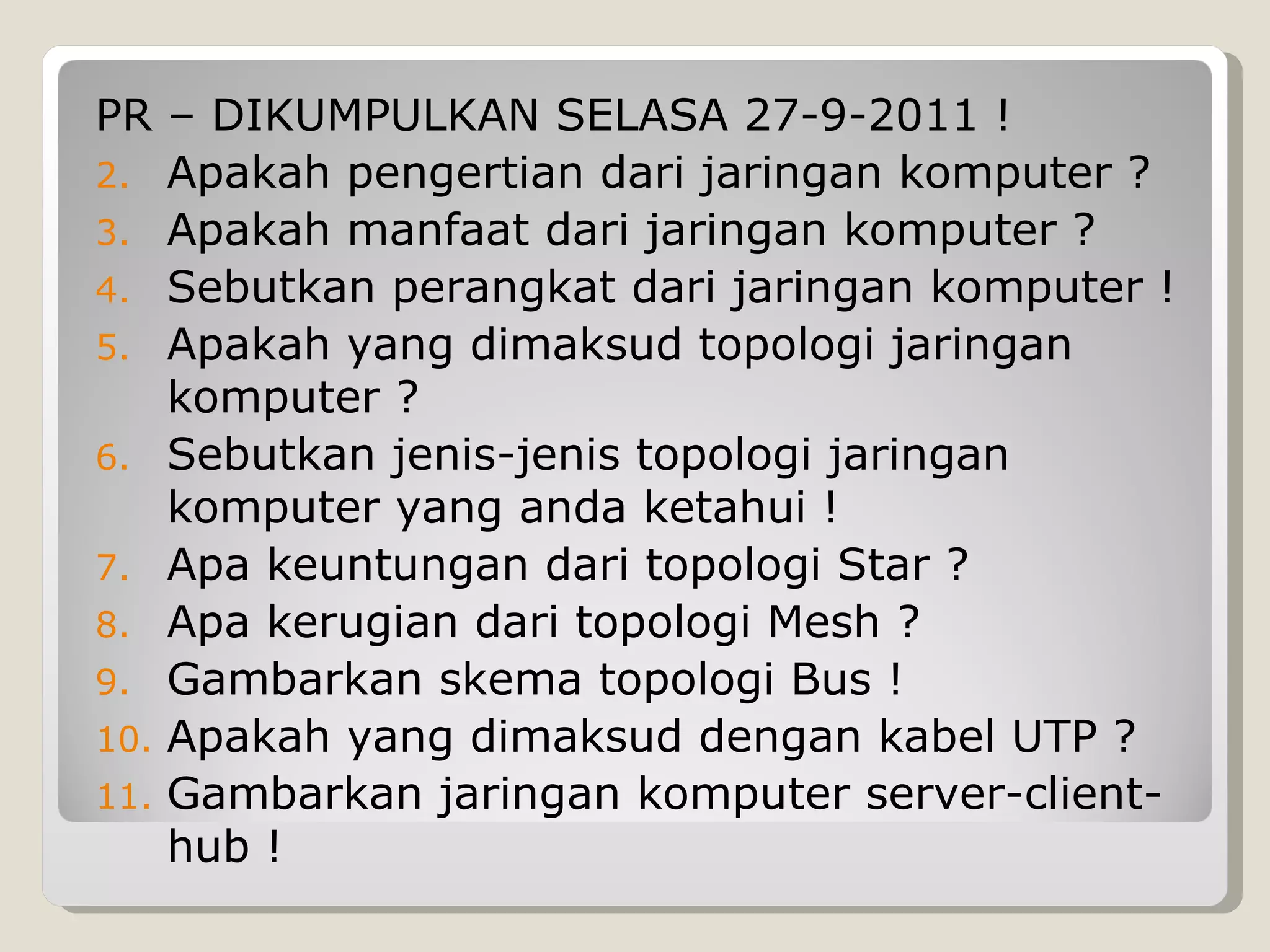

24. PR – DIKUMPULKAN SELASA 27-9-2011 !
2. Apakah pengertian dari jaringan komputer ?
3. Apakah manfaat dari jaringan komputer ?
4. Sebutkan perangkat dari jaringan komputer !
5. Apakah yang dimaksud topologi jaringan
komputer ?
6. Sebutkan jenis-jenis topologi jaringan
komputer yang anda ketahui !
7. Apa keuntungan dari topologi Star ?
8. Apa kerugian dari topologi Mesh ?
9. Gambarkan skema topologi Bus !
10. Apakah yang dimaksud dengan kabel UTP ?
11. Gambarkan jaringan komputer server-client-
hub !
