Dokumen tersebut memberikan informasi mengenai jenis-jenis mesin jahit dan bagian-bagiannya. Ia juga menjelaskan cara penggunaan dan penyenggaraan mesin jahit seperti memasang benang, menjahit, dan membaiki kesilapan. Terdapat juga contoh artikel yang dapat dihasilkan menggunakan mesin jahit.

1. JAHITAN

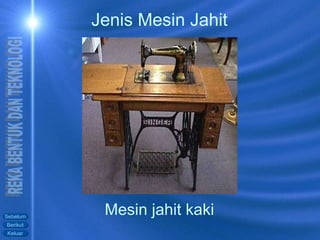

2. Mesin jahit kaki Jenis Mesin Jahit

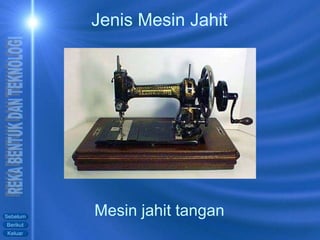

3. Mesin jahit tangan Jenis Mesin Jahit

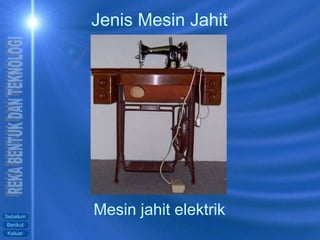

4. Mesin jahit elektrik Jenis Mesin Jahit

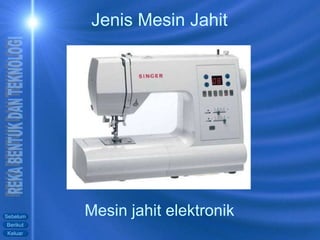

5. Mesin jahit elektronik Jenis Mesin Jahit

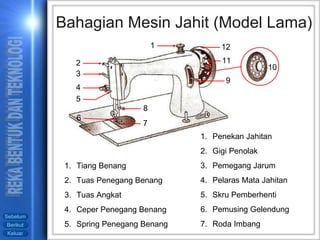

6. Bahagian Mesin Jahit (Model Lama) Tiang Benang Tuas Penegang Benang Tuas Angkat Ceper Penegang Benang Spring Penegang Benang Penekan Jahitan Gigi Penolak Pemegang Jarum Pelaras Mata Jahitan Skru Pemberhenti Pemusing Gelendung Roda Imbang 1 2 3 4 7 5 6 8 12 9 10 11

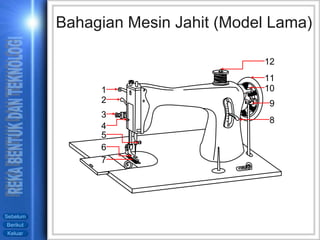

7. Bahagian Mesin Jahit (Model Lama)

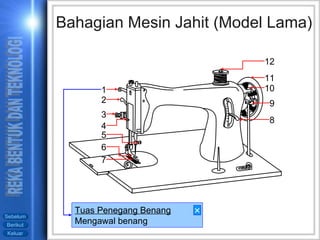

8. Bahagian Mesin Jahit (Model Lama) Tuas Penegang Benang Mengawal benang 

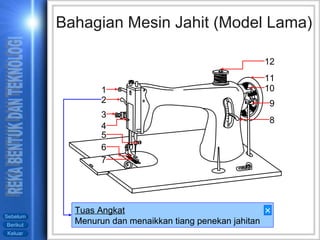

9. Bahagian Mesin Jahit (Model Lama) Tuas Angkat Menurun dan menaikkan tiang penekan jahitan 

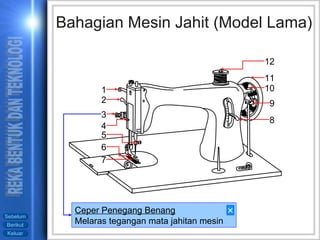

10. Bahagian Mesin Jahit (Model Lama) Ceper Penegang Benang Melaras tegangan mata jahitan mesin 

11. Bahagian Mesin Jahit (Model Lama) Spring Penegang Benang Mengawal benang 

12. Bahagian Mesin Jahit (Model Lama) Pemegang Jarum Memegang jarum mesin jahit 

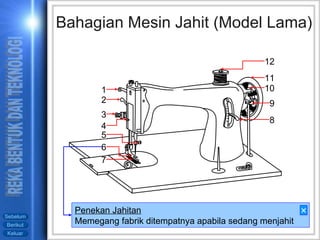

13. Bahagian Mesin Jahit (Model Lama) Penekan Jahitan Memegang fabrik ditempatnya apabila sedang menjahit 

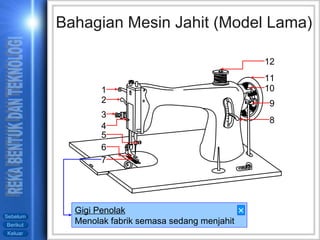

14. Bahagian Mesin Jahit (Model Lama) Gigi Penolak Menolak fabrik semasa sedang menjahit 

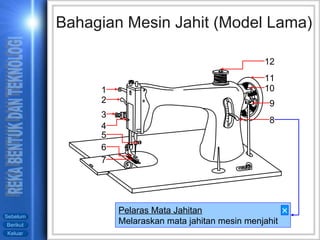

15. Bahagian Mesin Jahit (Model Lama) Pelaras Mata Jahitan Melaraskan mata jahitan mesin menjahit 

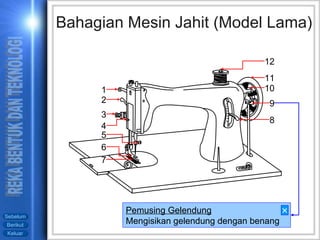

16. Bahagian Mesin Jahit (Model Lama) Pemusing Gelendung Mengisikan gelendung dengan benang 

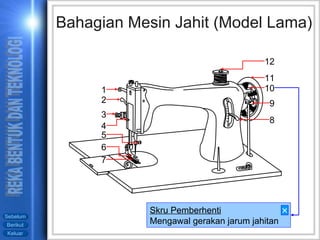

17. Bahagian Mesin Jahit (Model Lama) Skru Pemberhenti Mengawal gerakan jarum jahitan 

18. Bahagian Mesin Jahit (Model Lama) Roda Imbang Mengawal pergerakan mesin menjahit 

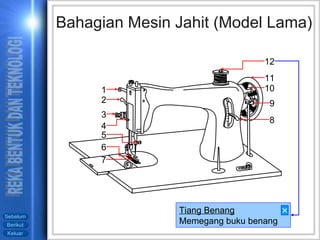

19. Bahagian Mesin Jahit (Model Lama) Tiang Benang Memegang buku benang 

20. Bahagian Mesin Jahit (Model Baru) Tiang Benang Tuas Penegang Benang Tuas Angkat Ceper Penegang Benang Spring Penegang Benang Penekan Jahitan Gigi Penolak Pemegang Jarum Pelaras Mata Jahitan Skru Pemberhenti Pemusing Gelendung Roda Imbang 1 2 3 4 5 6 7 8 9 12 10 11

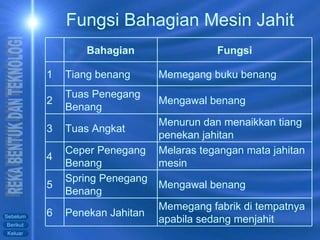

21. Fungsi Bahagian Mesin Jahit Fungsi Bahagian Memegang fabrik di tempatnya apabila sedang menjahit Penekan Jahitan 6 Mengawal benang Spring Penegang Benang 5 Melaras tegangan mata jahitan mesin Ceper Penegang Benang 4 Menurun dan menaikkan tiang penekan jahitan Tuas Angkat 3 Mengawal benang Tuas Penegang Benang 2 Memegang buku benang Tiang benang 1

22. Fungsi Bahagian Mesin Jahit Fungsi Bahagian Mengawal pergerakan mesin jahit Roda Imbang 12 Mengisikan gelendung dengan benang Pemusing Gelendung 11 Mengawal gerakan jarum jahitan Skru Pemberhenti 10 Melaraskan mata jahitan mesin jahit Pelaras Mata Jahitan 9 Memegang jarum mesin jahit Pemegang Jarum 8 Menolak fabrik semasa sedang menjahit Gigi Penolak 7

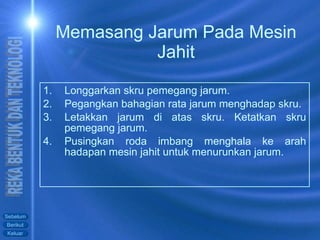

23. Memasang Jarum Pada Mesin Jahit Longgarkan skru pemegang jarum. Pegangkan bahagian rata jarum menghadap skru. Letakkan jarum di atas skru. Ketatkan skru pemegang jarum. Pusingkan roda imbang menghala ke arah hadapan mesin jahit untuk menurunkan jarum.

24. Memasang Benang Atas Pasang buku benang pada tiang benang. Bawa benang dari tiang benang melalui ceper penegang benang. Kemudian, bawa benang ke tuas penegang benang dan ke spring penegang benang. Masukkan benang ke dalam jarum mesin jahit.

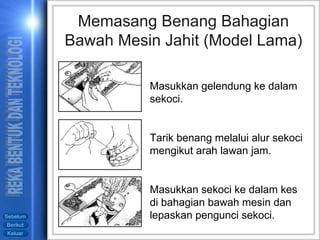

25. Masukkan gelendung ke dalam sekoci. Tarik benang melalui alur sekoci mengikut arah lawan jam. Masukkan sekoci ke dalam kes di bahagian bawah mesin dan lepaskan pengunci sekoci. Memasang Benang Bahagian Bawah Mesin Jahit (Model Lama)

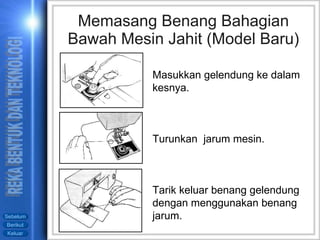

26. Memasang Benang Bahagian Bawah Mesin Jahit (Model Baru) Masukkan gelendung ke dalam kesnya. Turunkan jarum mesin. Tarik keluar benang gelendung dengan menggunakan benang jarum.

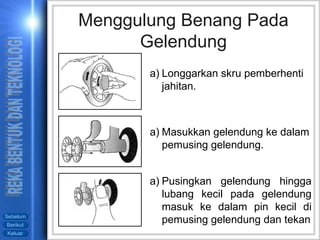

27. Longgarkan skru pemberhenti jahitan. Menggulung Benang Pada Gelendung Masukkan gelendung ke dalam pemusing gelendung. Pusingkan gelendung hingga lubang kecil pada gelendung masuk ke dalam pin kecil di pemusing gelendung dan tekan

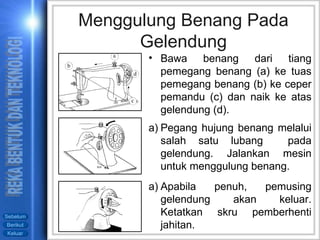

28. Pegang hujung benang melalui salah satu lubang pada gelendung. Jalankan mesin untuk menggulung benang. Apabila penuh, pemusing gelendung akan keluar. Ketatkan skru pemberhenti jahitan. Menggulung Benang Pada Gelendung Bawa benang dari tiang pemegang benang (a) ke tuas pemegang benang (b) ke ceper pemandu (c) dan naik ke atas gelendung (d).

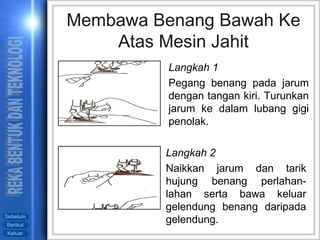

29. Membawa Benang Bawah Ke Atas Mesin Jahit Langkah 1 Pegang benang pada jarum dengan tangan kiri. Turunkan jarum ke dalam lubang gigi penolak. Langkah 2 Naikkan jarum dan tarik hujung benang perlahan-lahan serta bawa keluar gelendung benang daripada gelendung.

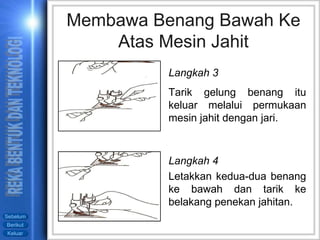

30. Membawa Benang Bawah Ke Atas Mesin Jahit Langkah 3 Tarik gelung benang itu keluar melalui permukaan mesin jahit dengan jari. Langkah 4 Letakkan kedua-dua benang ke bawah dan tarik ke belakang penekan jahitan.

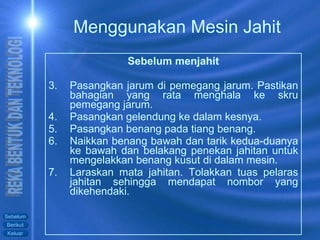

31. Sebelum menjahit Pasangkan jarum di pemegang jarum. Pastikan bahagian yang rata menghala ke skru pemegang jarum. Pasangkan gelendung ke dalam kesnya. Pasangkan benang pada tiang benang. Naikkan benang bawah dan tarik kedua-duanya ke bawah dan belakang penekan jahitan untuk mengelakkan benang kusut di dalam mesin. Laraskan mata jahitan. Tolakkan tuas pelaras jahitan sehingga mendapat nombor yang dikehendaki. Menggunakan Mesin Jahit

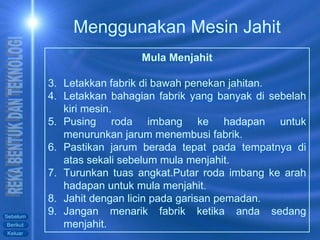

32. Mula Menjahit Letakkan fabrik di bawah penekan jahitan. Letakkan bahagian fabrik yang banyak di sebelah kiri mesin. Pusing roda imbang ke hadapan untuk menurunkan jarum menembusi fabrik. Pastikan jarum berada tepat pada tempatnya di atas sekali sebelum mula menjahit. Turunkan tuas angkat.Putar roda imbang ke arah hadapan untuk mula menjahit. Jahit dengan licin pada garisan pemadan. Jangan menarik fabrik ketika anda sedang menjahit. Menggunakan Mesin Jahit

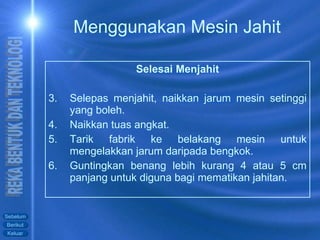

33. Selesai Menjahit Selepas menjahit, naikkan jarum mesin setinggi yang boleh. Naikkan tuas angkat. Tarik fabrik ke belakang mesin untuk mengelakkan jarum daripada bengkok. Guntingkan benang lebih kurang 4 atau 5 cm panjang untuk diguna bagi mematikan jahitan. Menggunakan Mesin Jahit

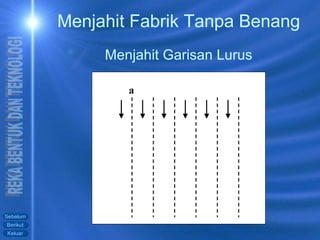

34. Menjahit Garisan Lurus Menjahit Fabrik Tanpa Benang a

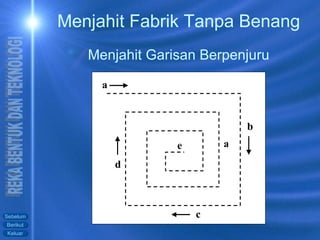

35. Menjahit Garisan Berpenjuru a a b c d e Menjahit Fabrik Tanpa Benang

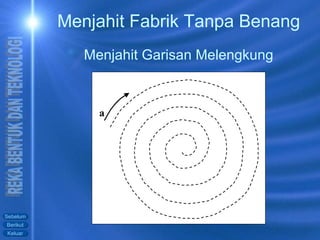

36. Menjahit Garisan Melengkung Menjahit Fabrik Tanpa Benang a

37. Membaiki Kesilapan Mesin Betulkan pemasangan jarum Masukkan gelendung ke dalam sekoci dengan betul Tegangkan benang di ceper penegang benang Jarum tidak dipasang dengan betul Gelendung tidak dimasukkan ke dalam sekoci dengan betul Benang atas longgar Mata jahitan longgar Cara Mengatasi Sebab / Punca Jenis Kesilapan

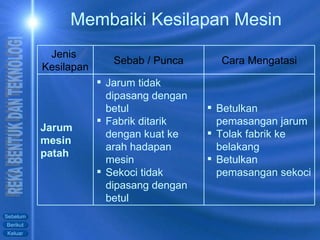

38. Membaiki Kesilapan Mesin Betulkan pemasangan jarum Tolak fabrik ke belakang Betulkan pemasangan sekoci Jarum tidak dipasang dengan betul Fabrik ditarik dengan kuat ke arah hadapan mesin Sekoci tidak dipasang dengan betul Jarum mesin patah Cara Mengatasi Sebab / Punca Jenis Kesilapan

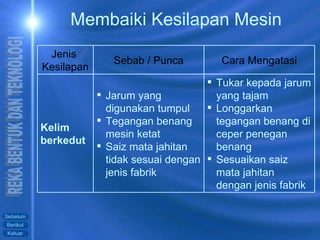

39. Membaiki Kesilapan Mesin Tukar kepada jarum yang tajam Longgarkan tegangan benang di ceper penegan benang Sesuaikan saiz mata jahitan dengan jenis fabrik Jarum yang digunakan tumpul Tegangan benang mesin ketat Saiz mata jahitan tidak sesuai dengan jenis fabrik Kelim berkedut Cara Mengatasi Sebab / Punca Jenis Kesilapan

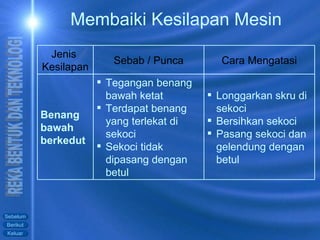

40. Membaiki Kesilapan Mesin Longgarkan skru di sekoci Bersihkan sekoci Pasang sekoci dan gelendung dengan betul Tegangan benang bawah ketat Terdapat benang yang terlekat di sekoci Sekoci tidak dipasang dengan betul Benang bawah berkedut Cara Mengatasi Sebab / Punca Jenis Kesilapan

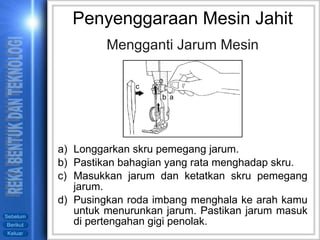

41. Mengganti Jarum Mesin Longgarkan skru pemegang jarum. Pastikan bahagian yang rata menghadap skru. Masukkan jarum dan ketatkan skru pemegang jarum. Pusingkan roda imbang menghala ke arah kamu untuk menurunkan jarum. Pastikan jarum masuk di pertengahan gigi penolak. Penyenggaraan Mesin Jahit a b c

42. Tuangkan minyak melalui lubang mesin pada kepala mesin. Gerakkan mesin tanpa benang untuk beberapa ketika. Letakkan kain perca di bawah penekan jahitan. Titisan minyak Meminyak Mesin Jahit Penyenggaraan Mesin Jahit

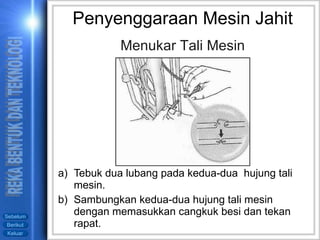

43. Tebuk dua lubang pada kedua-dua hujung tali mesin. Sambungkan kedua-dua hujung tali mesin dengan memasukkan cangkuk besi dan tekan rapat. Menukar Tali Mesin Penyenggaraan Mesin Jahit

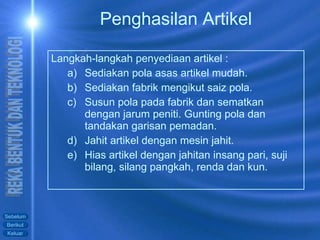

44. Langkah-langkah penyediaan artikel : Sediakan pola asas artikel mudah. Sediakan fabrik mengikut saiz pola. Susun pola pada fabrik dan sematkan dengan jarum peniti. Gunting pola dan tandakan garisan pemadan. Jahit artikel dengan mesin jahit. Hias artikel dengan jahitan insang pari, suji bilang, silang pangkah, renda dan kun. Penghasilan Artikel

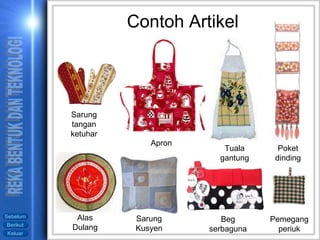

45. Contoh Artikel Poket dinding Beg serbaguna Alas Dulang Pemegang periuk Sarung tangan ketuhar Sarung Kusyen Apron Tuala gantung

46. SEKIAN
