Il documento descrive un caso di studio sul restauro di pavimenti in XLAM, evidenziando i cambiamenti nel calpestio e nel potere fonoisolante. Vengono presentate diverse soluzioni per migliorare le performance acustiche, tra cui l'inserimento di materassini acustici e il rinforzo del controsoffitto. Sono riportati i valori rilevati e quelli da rispettare, mostrando l'efficacia degli interventi eseguiti.

1. 108/07/14
CASE STUDY
001. Restauro Solaio Xlam001. Restauro Solaio Xlam
1,5 cm pavimento legno
6 cm massetto
3 cm pannello radiante
2 cm EPS T
5,5 cm riempimento imp.
14,6 cm XLAM
6 cm controsof. Roccia+ cartongess.
Valori rilevati Valori da rispettare
Calpestio L’nw 60dB Italia <63 dB Austria<48 dB
Potere fonoisolante R’w 48dB Italia >50 dB Austria>55 dB

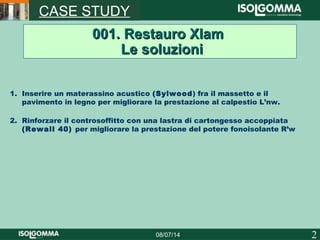

2. 208/07/14
CASE STUDY
001. Restauro Xlam001. Restauro Xlam
Le soluzioniLe soluzioni
1. Inserire un materassino acustico (Sylwood) fra il massetto e il
pavimento in legno per migliorare la prestazione al calpestio L’nw.
2. Rinforzare il controsoffitto con una lastra di cartongesso accoppiata
(Rewall 40) per migliorare la prestazione del potere fonoisolante R’w

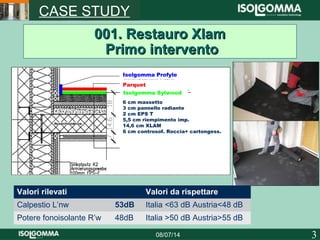

3. 308/07/14
CASE STUDY
001. Restauro Xlam001. Restauro Xlam
Primo interventoPrimo intervento
Valori rilevati Valori da rispettare
Calpestio L’nw 53dB Italia <63 dB Austria<48 dB
Potere fonoisolante R’w 48dB Italia >50 dB Austria>55 dB
Isolgomma Sylwood
Parquet
Isolgomma Profyle
6 cm massetto
3 cm pannello radiante
2 cm EPS T
5,5 cm riempimento imp.
14,6 cm XLAM
6 cm controsof. Roccia+ cartongess.

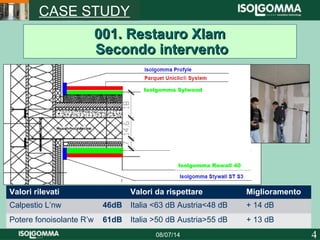

4. 408/07/14
CASE STUDY
001. Restauro Xlam001. Restauro Xlam
Secondo interventoSecondo intervento
Valori rilevati Valori da rispettare Miglioramento
Calpestio L’nw 46dB Italia <63 dB Austria<48 dB + 14 dB
Potere fonoisolante R’w 61dB Italia >50 dB Austria>55 dB + 13 dB
Isolgomma Sylwood
Isolgomma Rewall 40

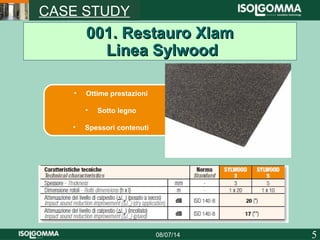

5. 508/07/14
CASE STUDY
001. Restauro Xlam001. Restauro Xlam
Linea SylwoodLinea Sylwood
• Ottime prestazioni
• Sotto legno
• Spessori contenuti

6. 608/07/14
CASE STUDY
001. Restauro Xlam001. Restauro Xlam
Linea RewallLinea Rewall
• Facilità di posa
• Ottimo per il restauro
• Termoacustico

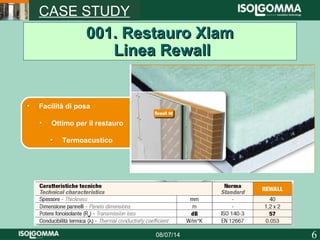

7. 608/07/14
CASE STUDY
001. Restauro Xlam001. Restauro Xlam
Linea RewallLinea Rewall
• Facilità di posa
• Ottimo per il restauro
• Termoacustico
