1. Wireless WiFiWireless WiFi
HotSpotHotSpot
michael@sunggiardi.com

2. Wireless HotSpotWireless HotSpot
• Komunikasi tanpa kabel
Wireless HotSpot
Tempat Umum
Program S2, S3
Sekolah
Perusahaan

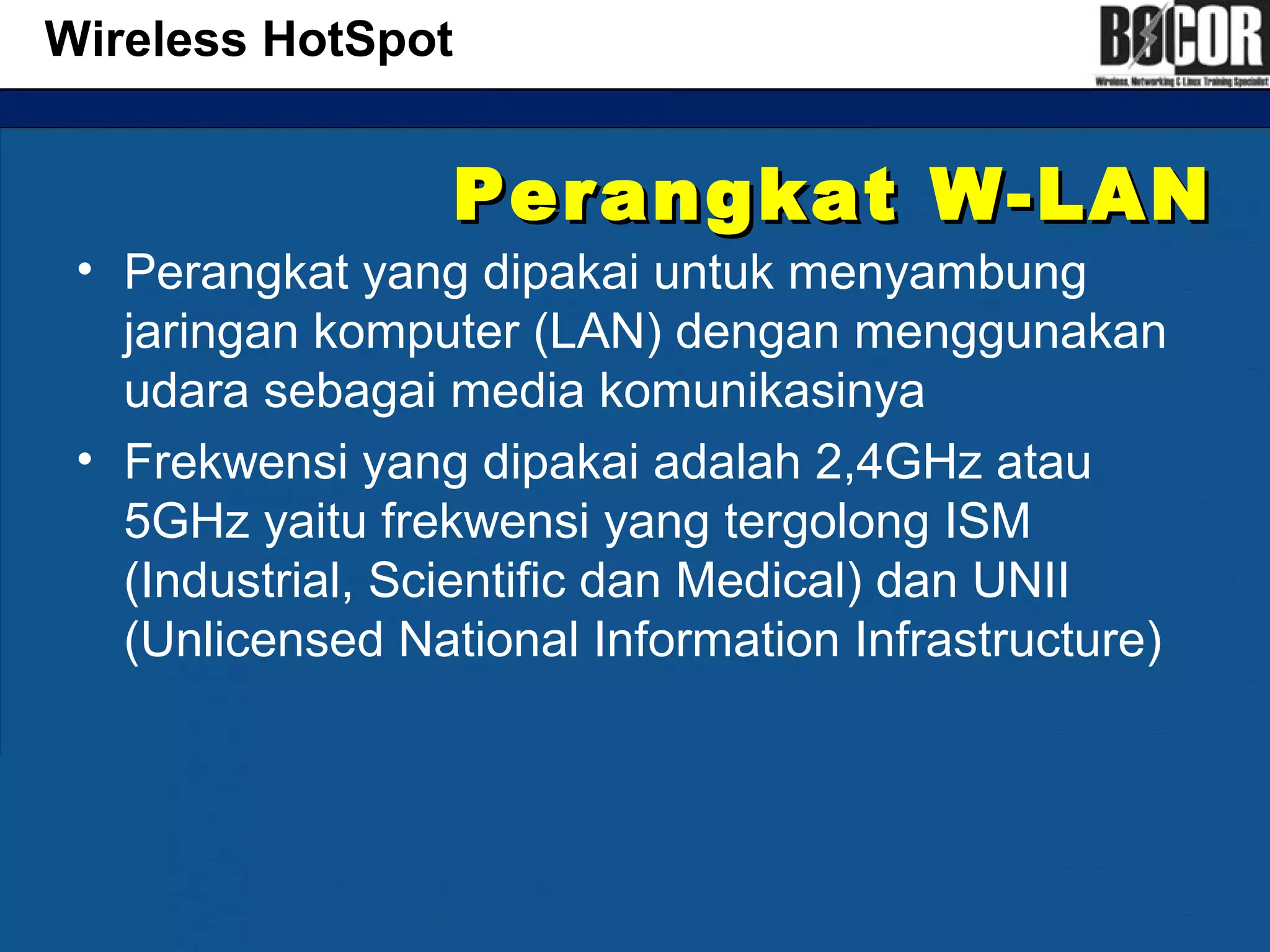

3. Perangkat W-LANPerangkat W-LAN
• Perangkat yang dipakai untuk menyambung
jaringan komputer (LAN) dengan menggunakan
udara sebagai media komunikasinya
• Frekwensi yang dipakai adalah 2,4GHz atau
5GHz yaitu frekwensi yang tergolong ISM
(Industrial, Scientific dan Medical) dan UNII
(Unlicensed National Information Infrastructure)
Wireless HotSpot

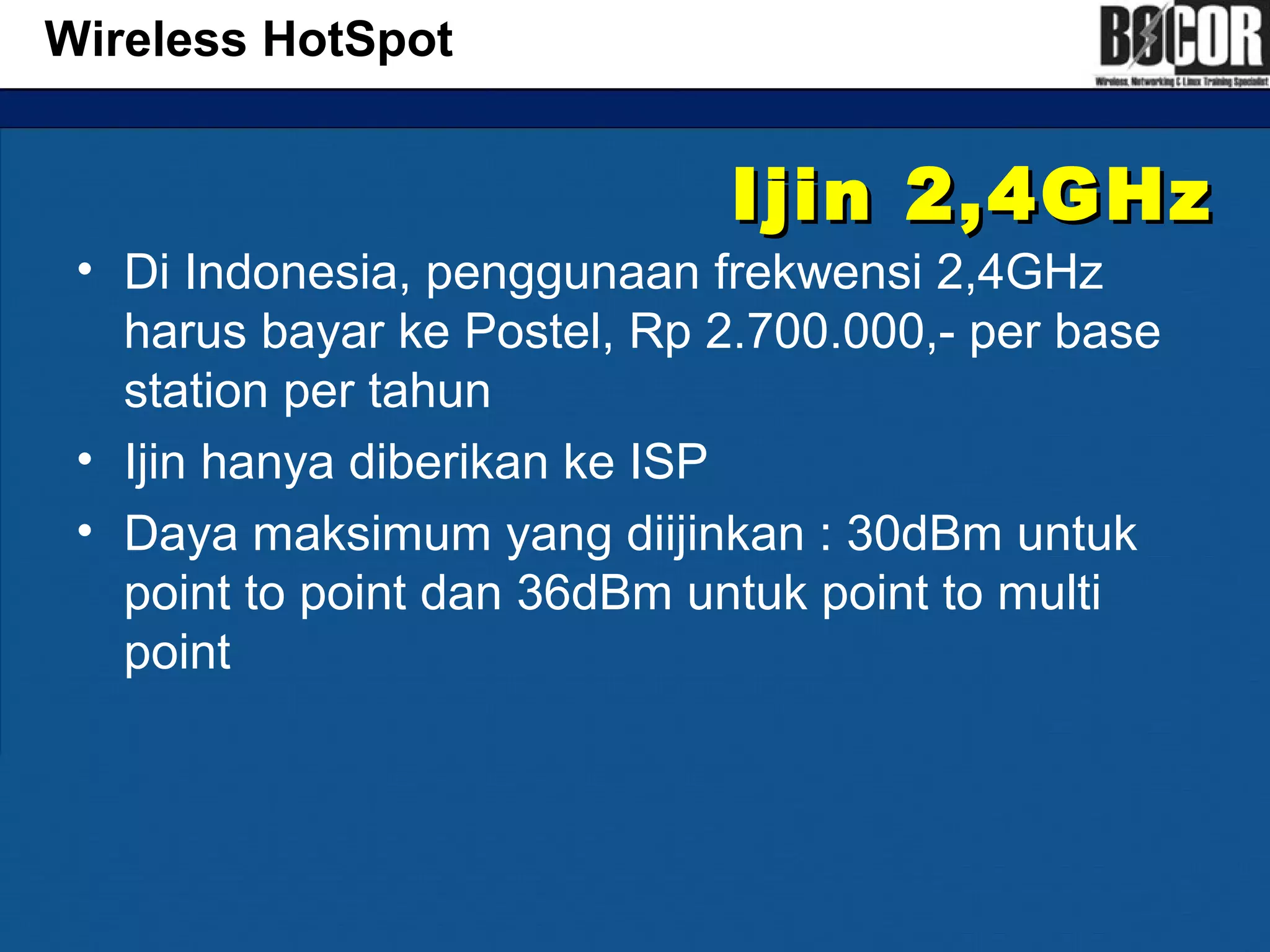

4. Ijin 2,4GHzIjin 2,4GHz
• Di Indonesia, penggunaan frekwensi 2,4GHz
harus bayar ke Postel, Rp 2.700.000,- per base
station per tahun
• Ijin hanya diberikan ke ISP
• Daya maksimum yang diijinkan : 30dBm untuk
point to point dan 36dBm untuk point to multi
point
Wireless HotSpot

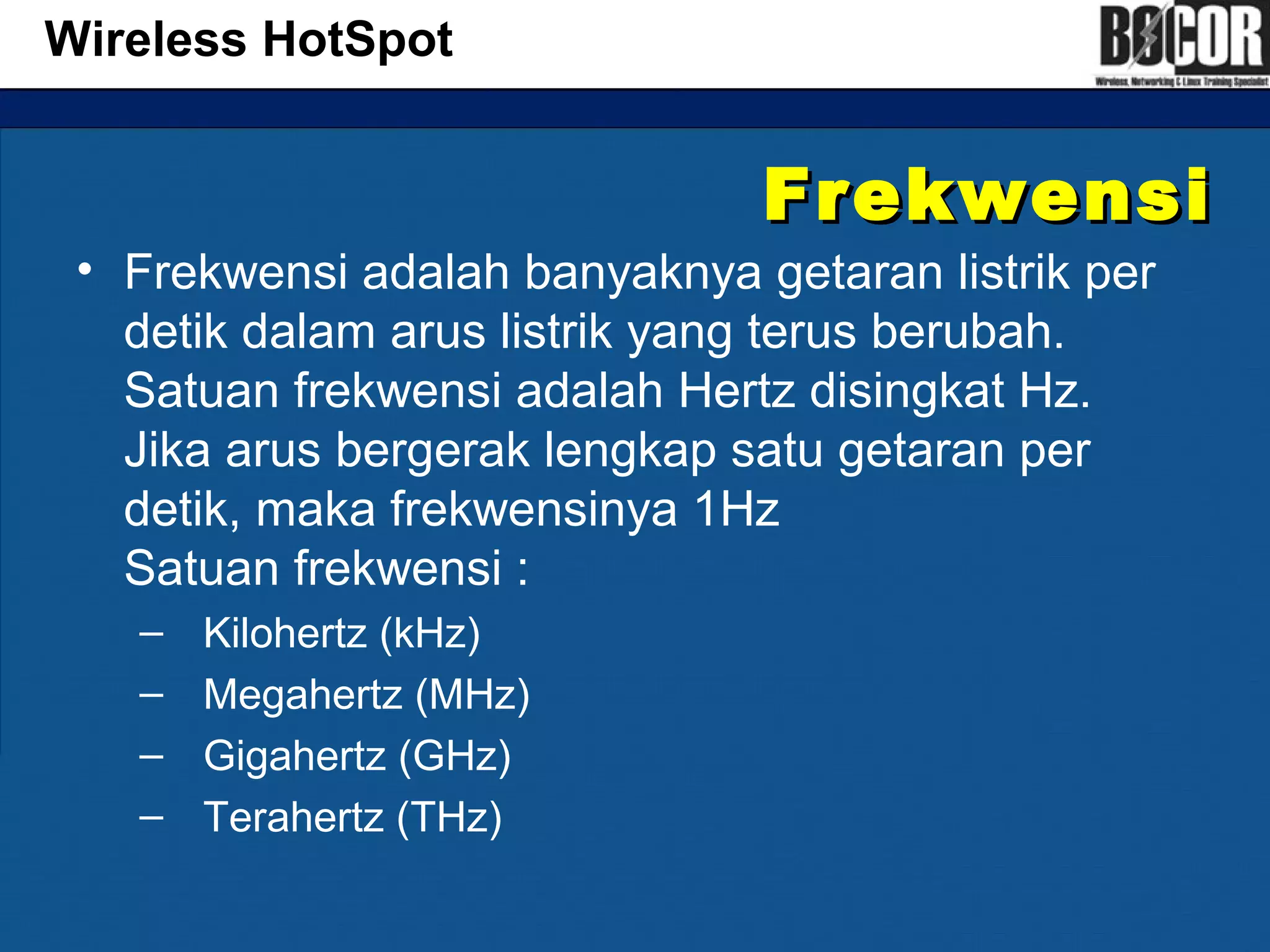

5. FrekwensiFrekwensi
• Frekwensi adalah banyaknya getaran listrik per
detik dalam arus listrik yang terus berubah.
Satuan frekwensi adalah Hertz disingkat Hz.
Jika arus bergerak lengkap satu getaran per
detik, maka frekwensinya 1Hz
Satuan frekwensi :
– Kilohertz (kHz)
– Megahertz (MHz)
– Gigahertz (GHz)
– Terahertz (THz)
Wireless HotSpot

6. Spektrum frekwensiSpektrum frekwensi
• Satuan frekwensi dalam kehidupan sehari-hari
Wireless HotSpot

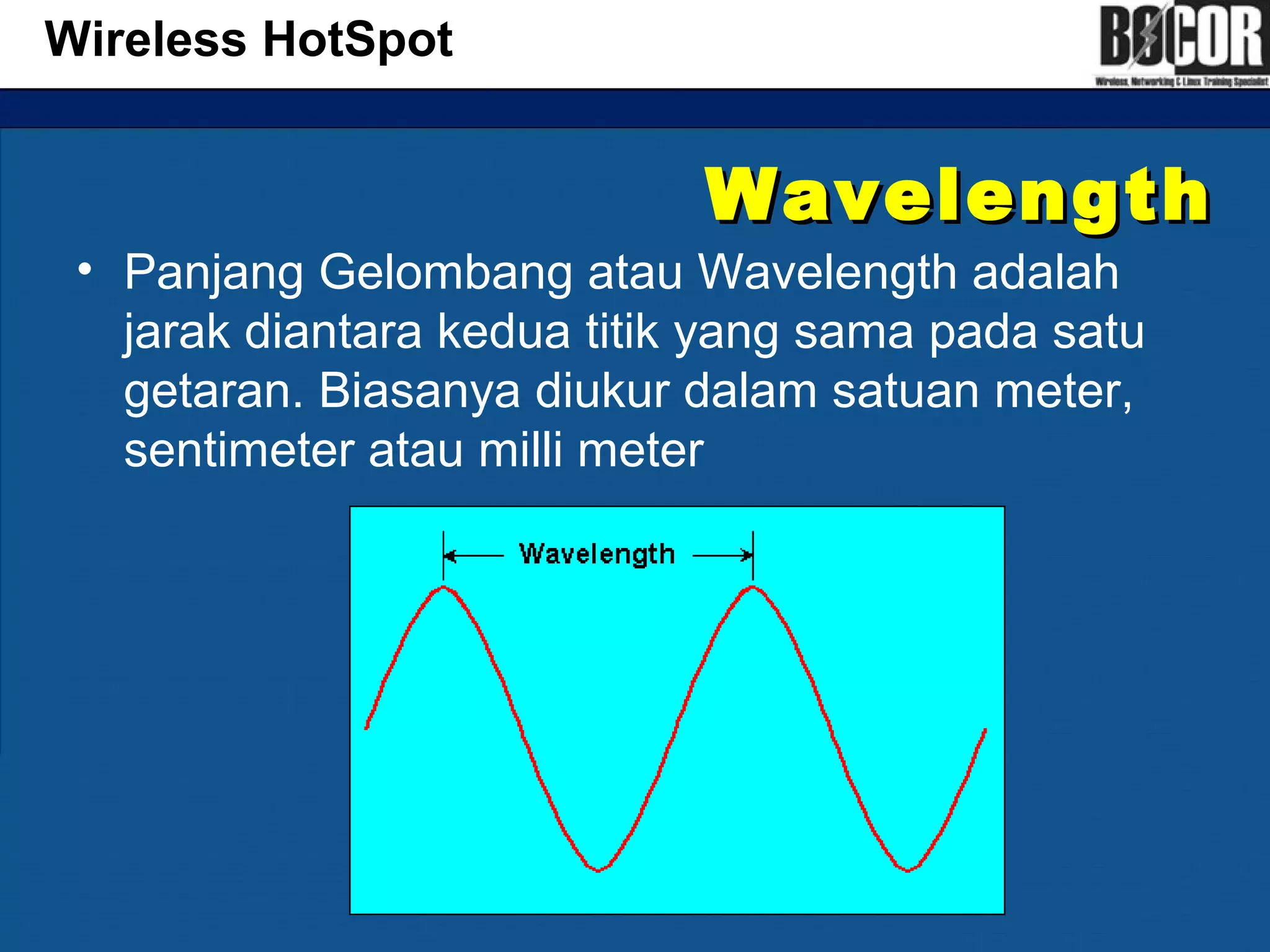

7. WavelengthWavelength
• Panjang Gelombang atau Wavelength adalah
jarak diantara kedua titik yang sama pada satu
getaran. Biasanya diukur dalam satuan meter,
sentimeter atau milli meter
Wireless HotSpot

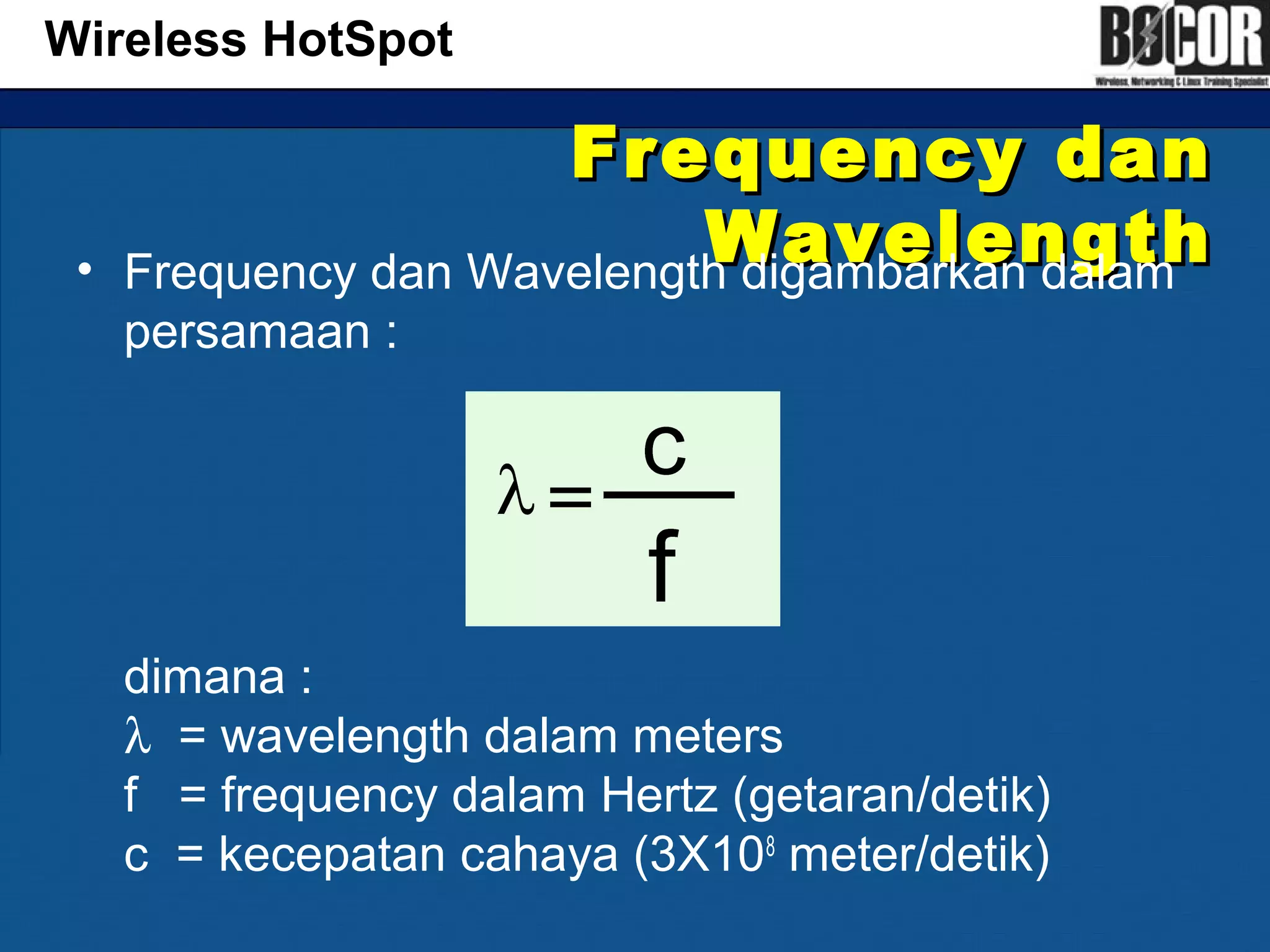

8. Frequency danFrequency dan
WavelengthWavelength• Frequency dan Wavelength digambarkan dalam
persamaan :
dimana :
λ = wavelength dalam meters
f = frequency dalam Hertz (getaran/detik)
c = kecepatan cahaya (3X108
meter/detik)
Wireless HotSpot

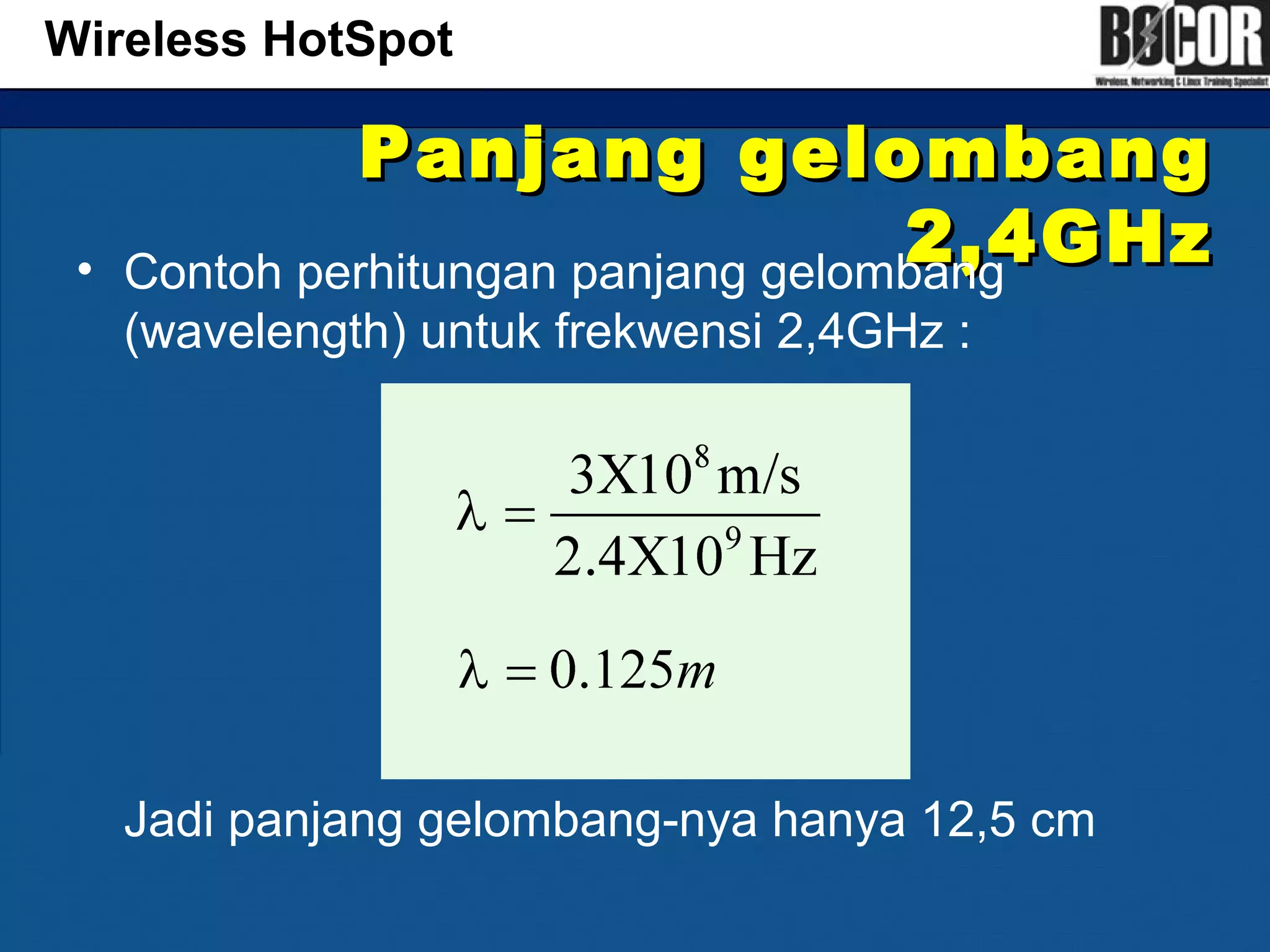

9. Panjang gelombangPanjang gelombang
2,4GHz2,4GHz• Contoh perhitungan panjang gelombang
(wavelength) untuk frekwensi 2,4GHz :
Jadi panjang gelombang-nya hanya 12,5 cm
Wireless HotSpot

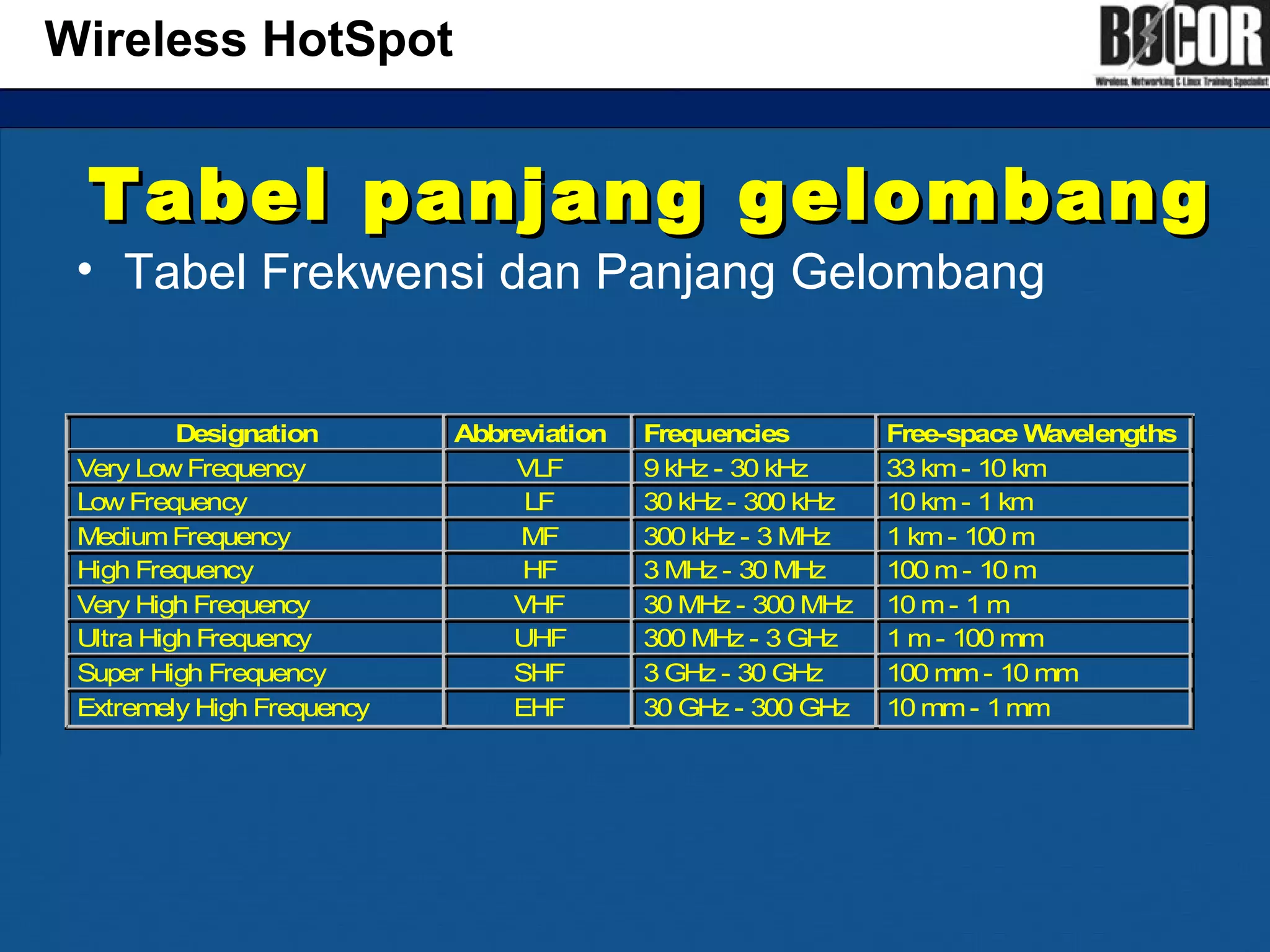

10. Tabel panjang gelombangTabel panjang gelombang
• Tabel Frekwensi dan Panjang Gelombang
Wireless HotSpot
Designation Abbreviation Frequencies Free-space Wavelengths
Very Low Frequency VLF 9 kHz - 30 kHz 33 km- 10 km
Low Frequency LF 30 kHz - 300 kHz 10 km- 1 km
MediumFrequency MF 300 kHz - 3 MHz 1 km- 100 m
High Frequency HF 3 MHz - 30 MHz 100 m- 10 m
Very High Frequency VHF 30 MHz - 300 MHz 10 m- 1 m
Ultra High Frequency UHF 300 MHz - 3 GHz 1 m- 100 mm
Super High Frequency SHF 3 GHz - 30 GHz 100 mm- 10 mm
Extremely High Frequency EHF 30 GHz - 300 GHz 10 mm- 1mm

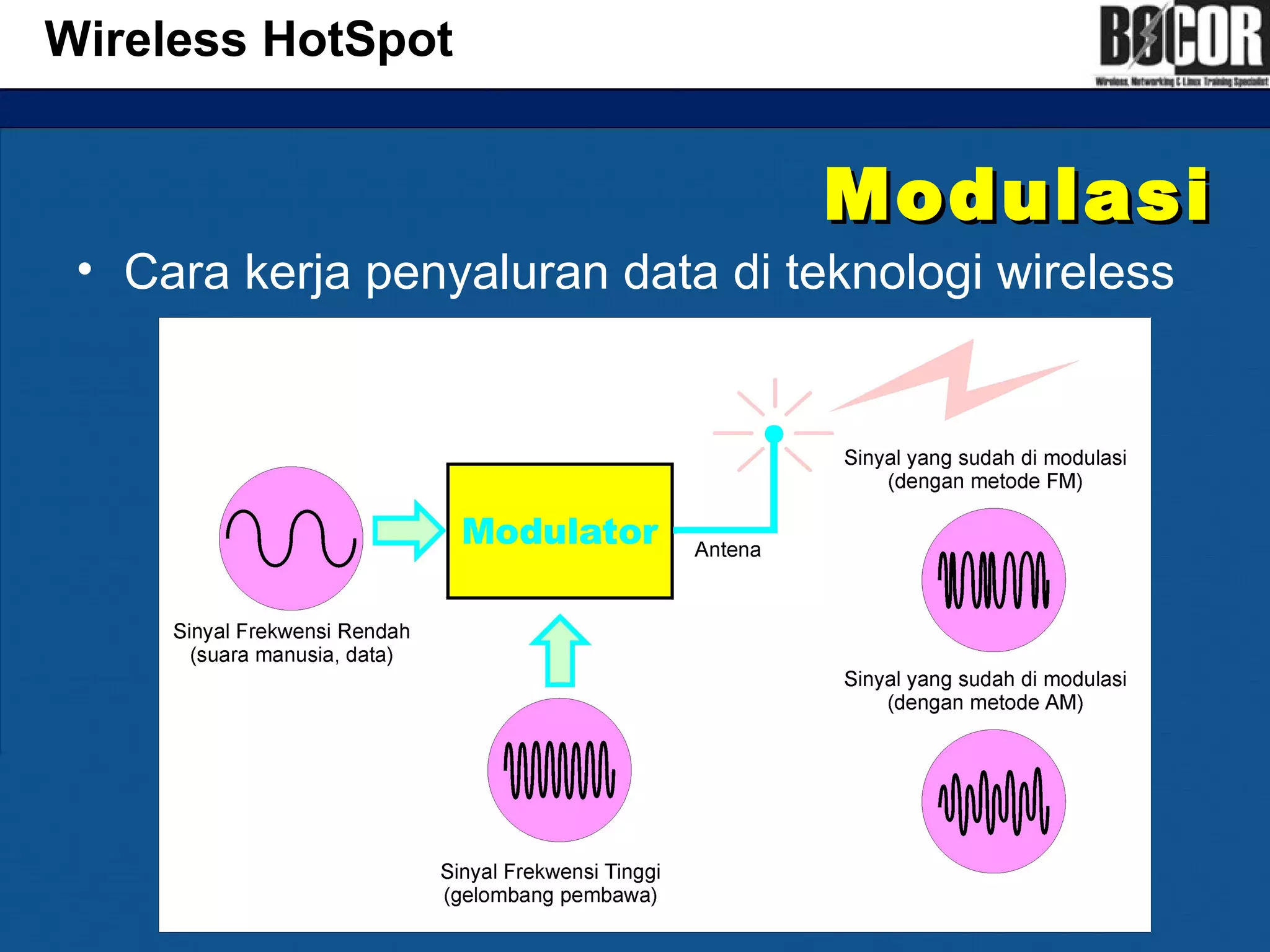

11. ModulasiModulasi
• Cara kerja penyaluran data di teknologi wireless
Wireless HotSpot

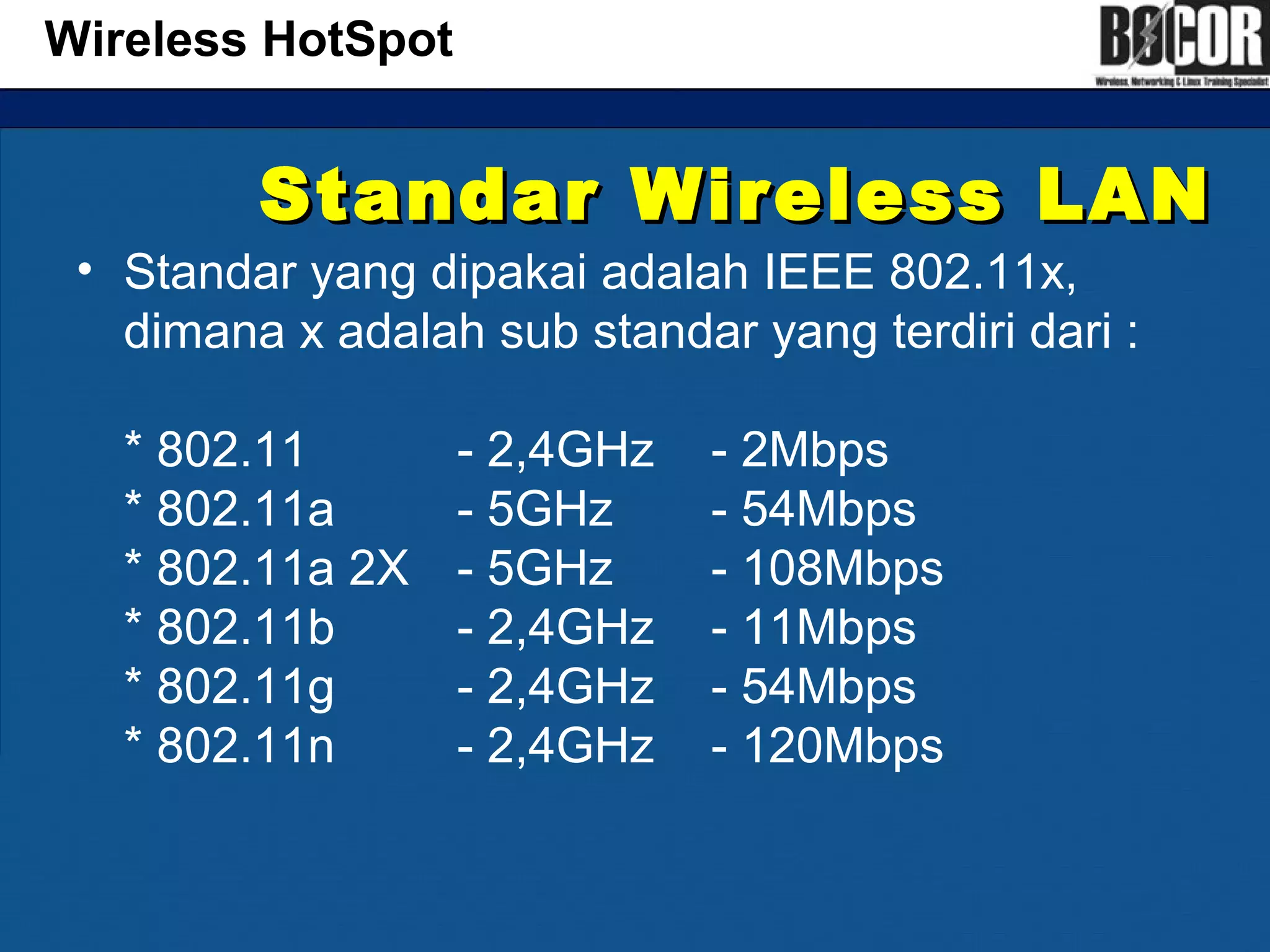

12. Standar Wireless LANStandar Wireless LAN
• Standar yang dipakai adalah IEEE 802.11x,
dimana x adalah sub standar yang terdiri dari :
* 802.11 - 2,4GHz - 2Mbps
* 802.11a - 5GHz - 54Mbps
* 802.11a 2X - 5GHz - 108Mbps
* 802.11b - 2,4GHz - 11Mbps
* 802.11g - 2,4GHz - 54Mbps
* 802.11n - 2,4GHz - 120Mbps
Wireless HotSpot

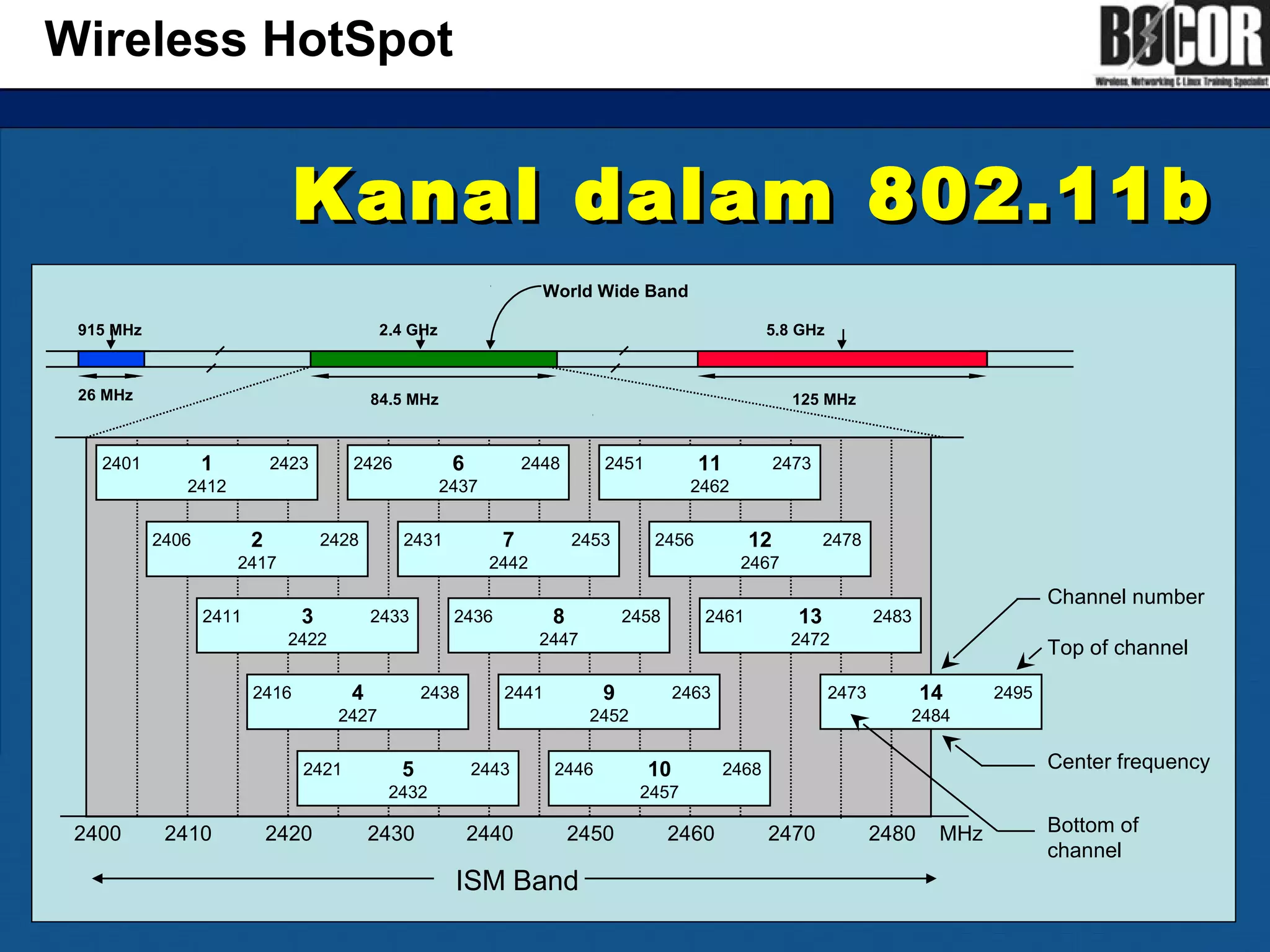

13. Kanal dalam 802.11bKanal dalam 802.11b
Wireless HotSpot
26 MHz 84.5 MHz 125 MHz
2.4 GHz915 MHz 5.8 GHz
World Wide Band
1
2412
2401 2423
2
2417
2406 2428
3
2422
2411 2433
4
2427
2416 2438
5
2432
2421 2443
6
2437
2426 2448
7
2442
2431 2453
8
2447
2436 2458
9
2452
2441 2463
10
2457
2446 2468
11
2462
2451 2473
12
2467
2456 2478
13
2472
2461 2483
2400
ISM Band
14
2484
2473 2495
Channel number
Top of channel
Center frequency
Bottom of
channel
2410 2420 2430 2440 2450 2460 2470 2480 MHz

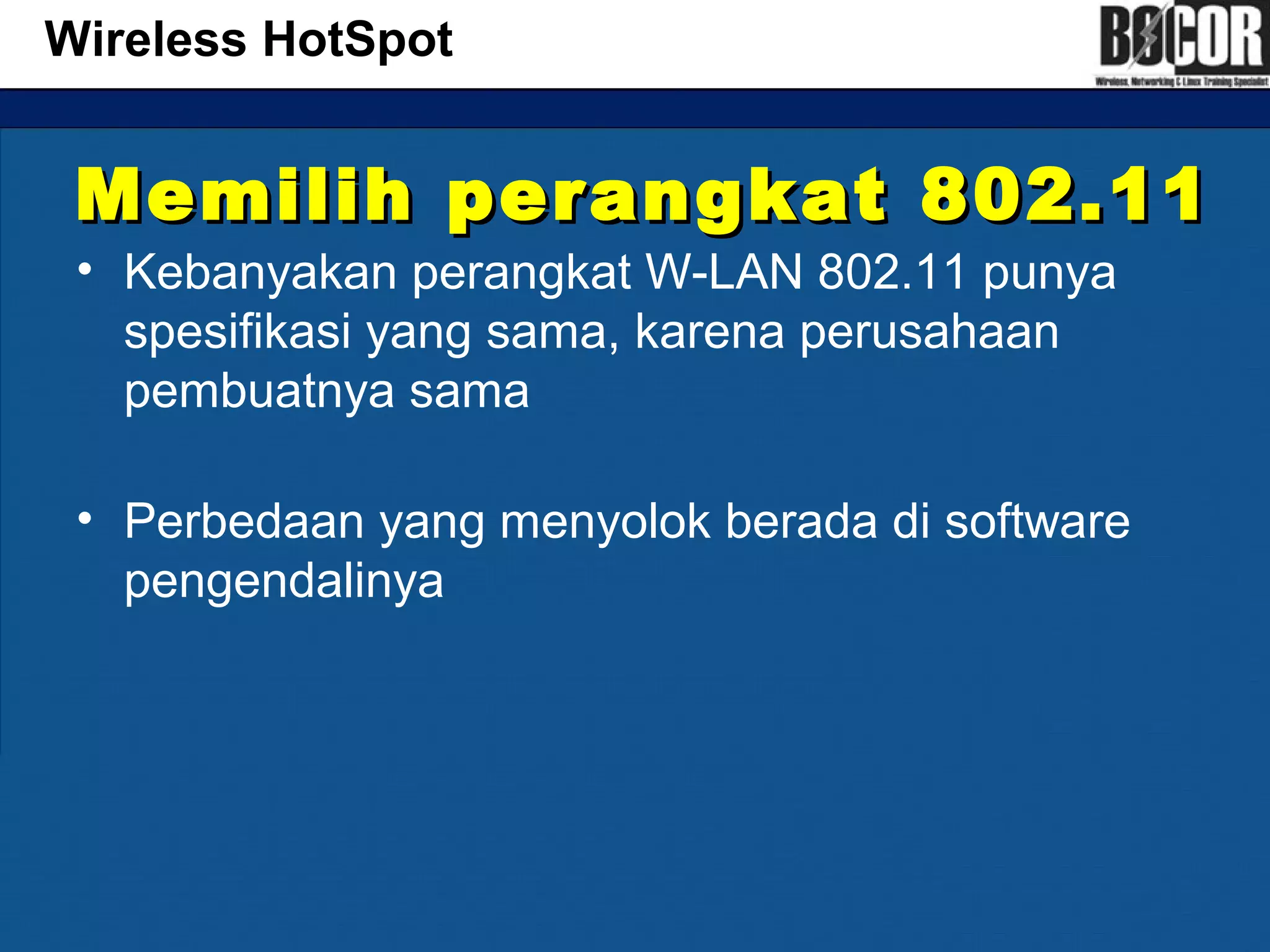

14. Memilih perangkat 802.11Memilih perangkat 802.11
• Kebanyakan perangkat W-LAN 802.11 punya
spesifikasi yang sama, karena perusahaan
pembuatnya sama
• Perbedaan yang menyolok berada di software
pengendalinya
Wireless HotSpot

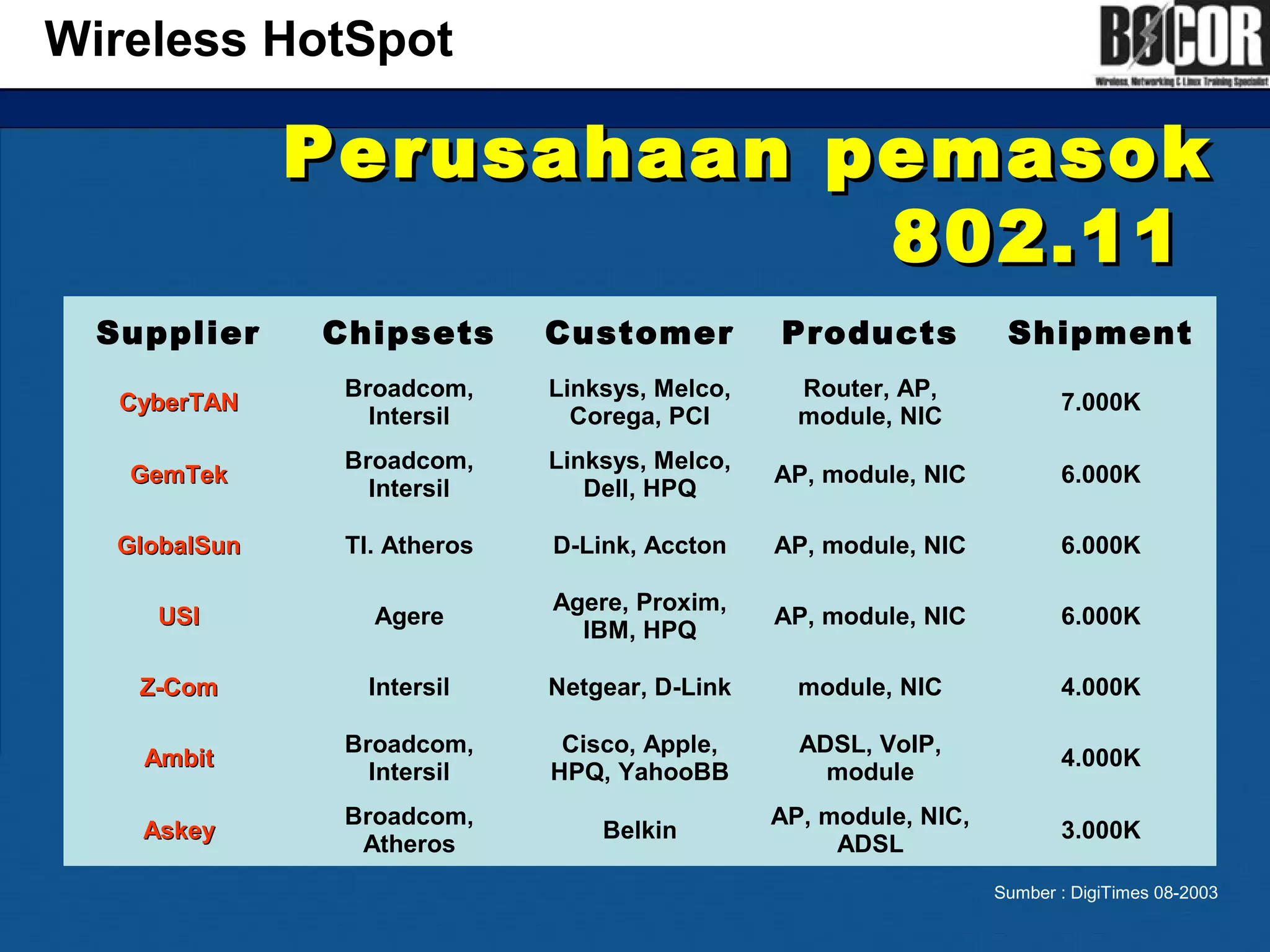

15. Perusahaan pemasokPerusahaan pemasok
802.11802.11
Wireless HotSpot
Supplier Chipsets Customer Products Shipment
CyberTANCyberTAN
Broadcom,
Intersil
Linksys, Melco,
Corega, PCI
Router, AP,
module, NIC
7.000K
GemTekGemTek
Broadcom,
Intersil
Linksys, Melco,
Dell, HPQ
AP, module, NIC 6.000K
GlobalSunGlobalSun TI. Atheros D-Link, Accton AP, module, NIC 6.000K
USIUSI Agere
Agere, Proxim,
IBM, HPQ
AP, module, NIC 6.000K
Z-ComZ-Com Intersil Netgear, D-Link module, NIC 4.000K
AmbitAmbit
Broadcom,
Intersil
Cisco, Apple,
HPQ, YahooBB
ADSL, VoIP,
module
4.000K
AskeyAskey
Broadcom,
Atheros
Belkin
AP, module, NIC,
ADSL
3.000K
Sumber : DigiTimes 08-2003

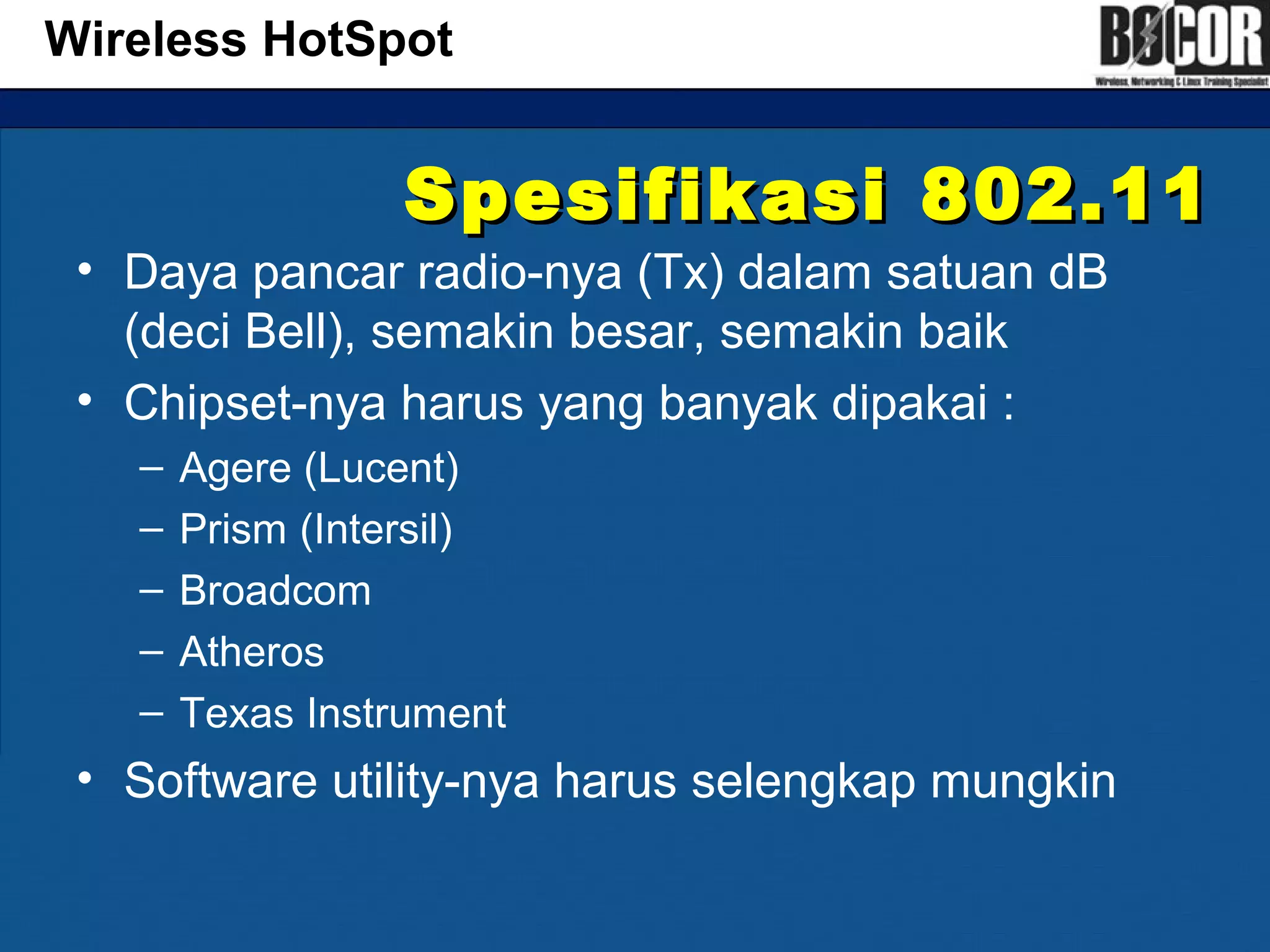

16. Spesifikasi 802.11Spesifikasi 802.11
• Daya pancar radio-nya (Tx) dalam satuan dB
(deci Bell), semakin besar, semakin baik
• Chipset-nya harus yang banyak dipakai :
– Agere (Lucent)
– Prism (Intersil)
– Broadcom
– Atheros
– Texas Instrument
• Software utility-nya harus selengkap mungkin
Wireless HotSpot

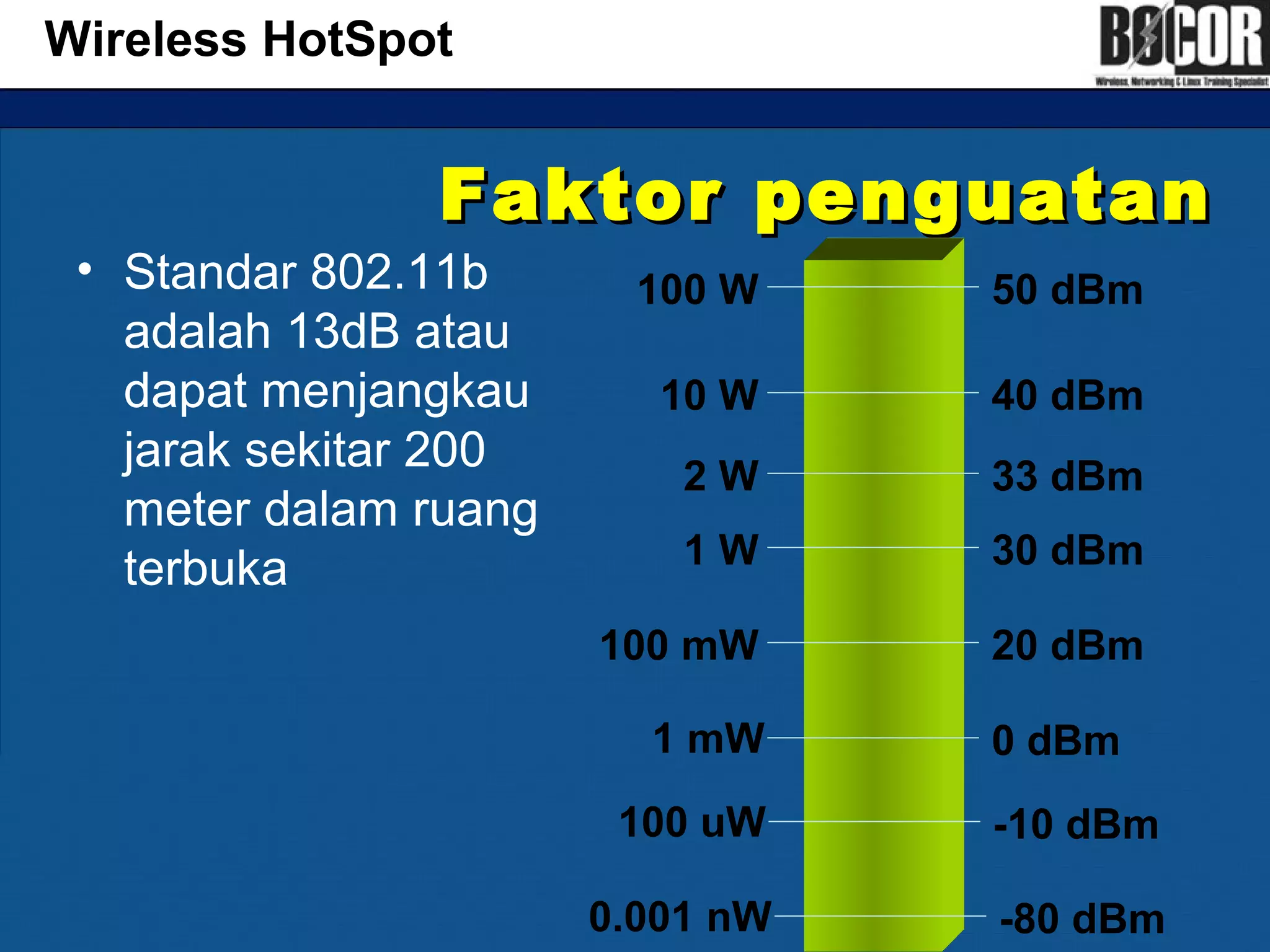

17. Faktor penguatanFaktor penguatan
• Standar 802.11b
adalah 13dB atau
dapat menjangkau
jarak sekitar 200
meter dalam ruang
terbuka
Wireless HotSpot
1 W
2 W
10 W
30 dBm
33 dBm
40 dBm
100 W 50 dBm
100 mW 20 dBm
1 mW 0 dBm
100 uW -10 dBm
0.001 nW -80 dBm

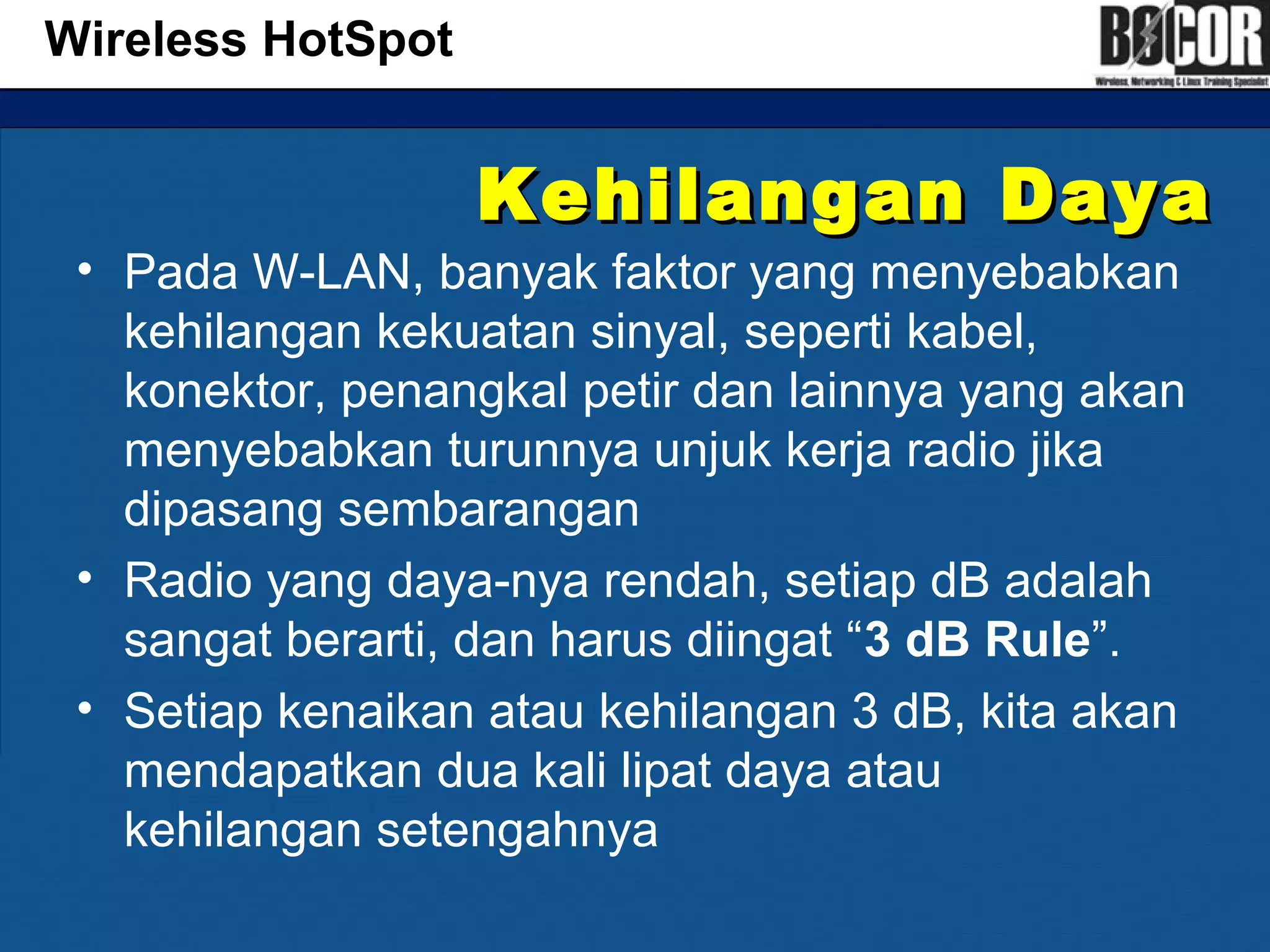

18. Kehilangan DayaKehilangan Daya
• Pada W-LAN, banyak faktor yang menyebabkan
kehilangan kekuatan sinyal, seperti kabel,
konektor, penangkal petir dan lainnya yang akan
menyebabkan turunnya unjuk kerja radio jika
dipasang sembarangan
• Radio yang daya-nya rendah, setiap dB adalah
sangat berarti, dan harus diingat “3 dB Rule”.
• Setiap kenaikan atau kehilangan 3 dB, kita akan
mendapatkan dua kali lipat daya atau
kehilangan setengahnya
Wireless HotSpot

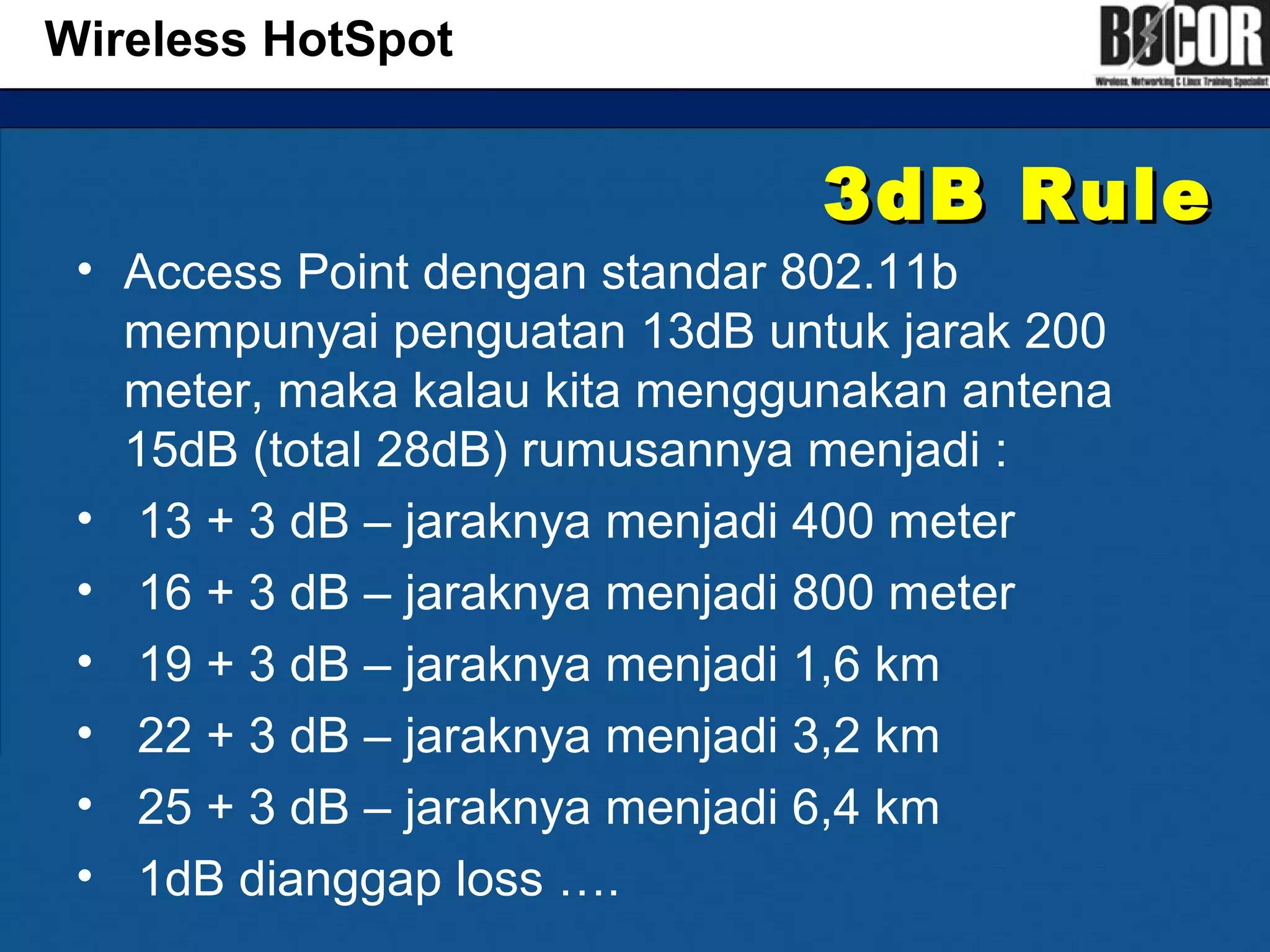

19. 3dB Rule3dB Rule
• Access Point dengan standar 802.11b
mempunyai penguatan 13dB untuk jarak 200
meter, maka kalau kita menggunakan antena
15dB (total 28dB) rumusannya menjadi :
• 13 + 3 dB – jaraknya menjadi 400 meter
• 16 + 3 dB – jaraknya menjadi 800 meter
• 19 + 3 dB – jaraknya menjadi 1,6 km
• 22 + 3 dB – jaraknya menjadi 3,2 km
• 25 + 3 dB – jaraknya menjadi 6,4 km
• 1dB dianggap loss ….
Wireless HotSpot

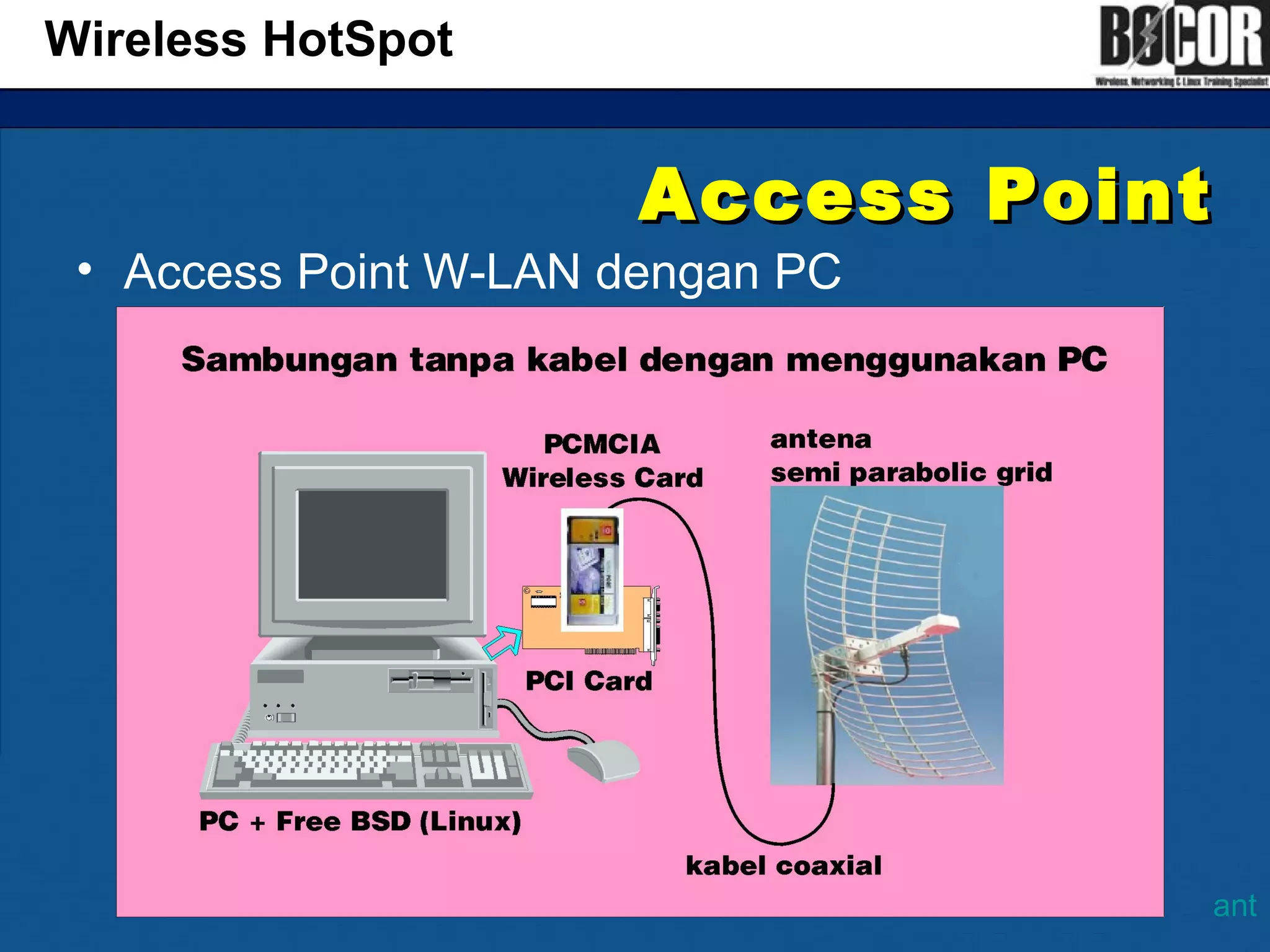

20. Access PointAccess Point
• Access Point W-LAN dengan PC
Wireless HotSpot
ant

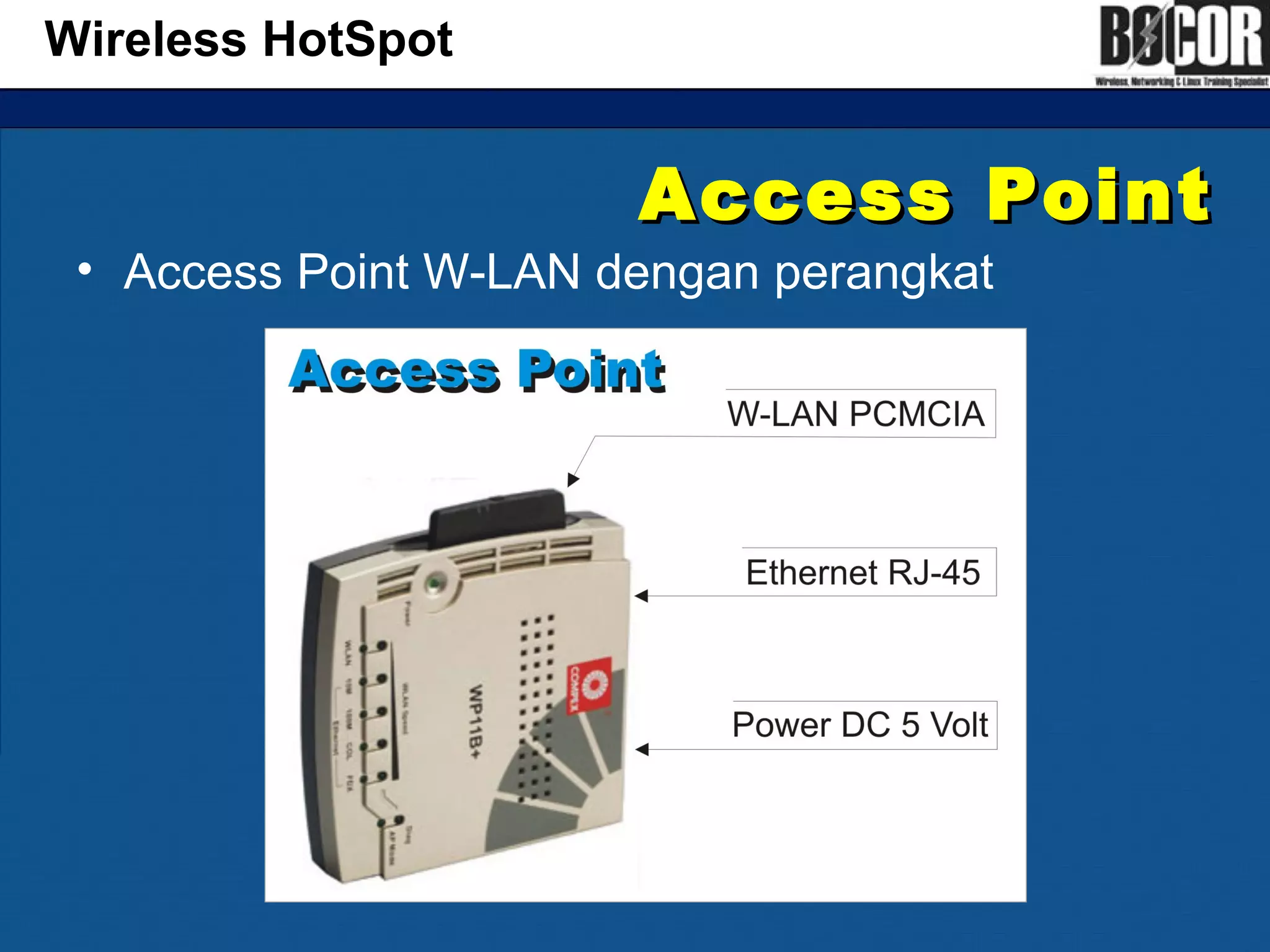

21. Access PointAccess Point
• Access Point W-LAN dengan perangkat
Wireless HotSpot

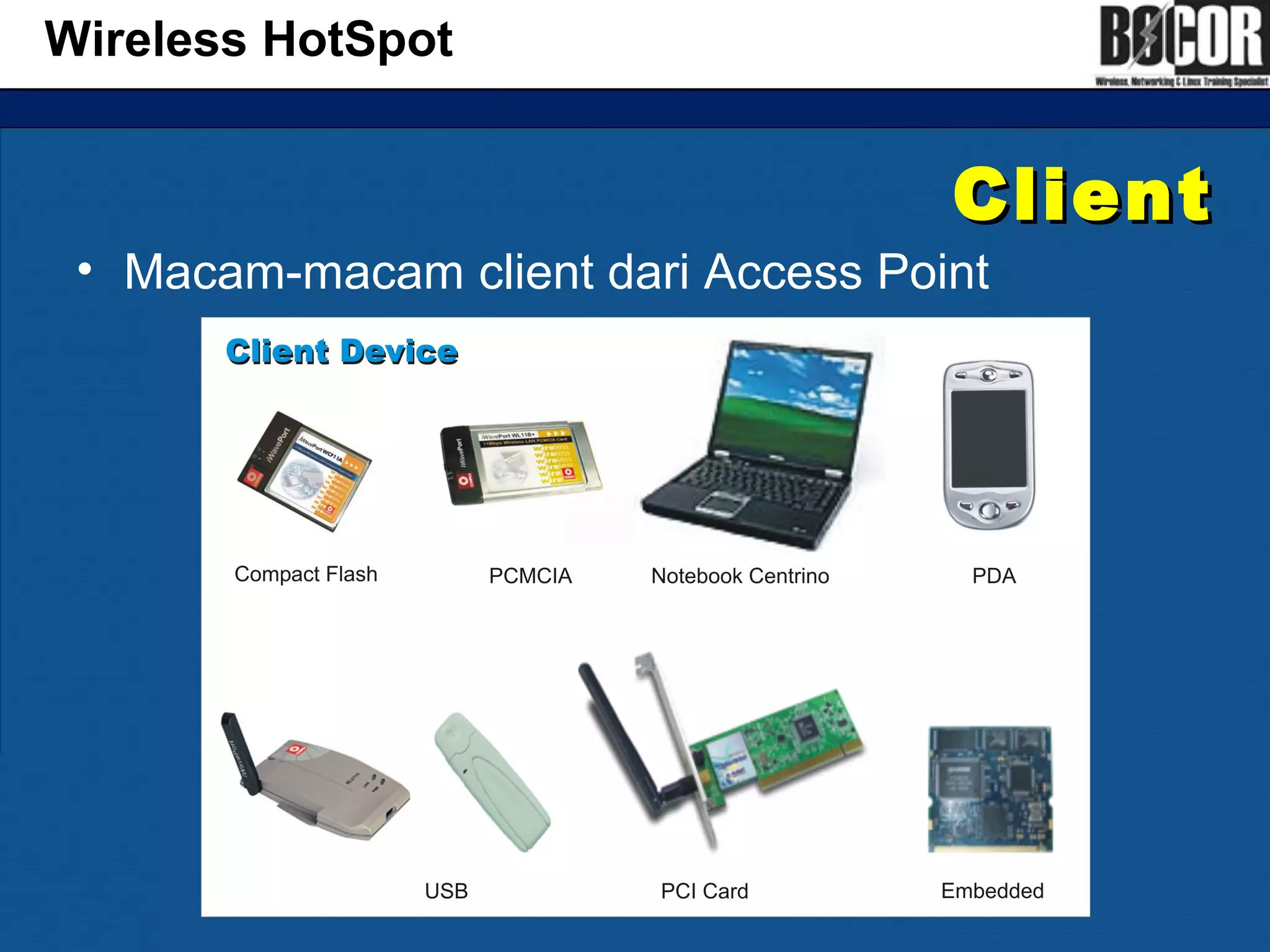

22. ClientClient
• Macam-macam client dari Access Point
Wireless HotSpot

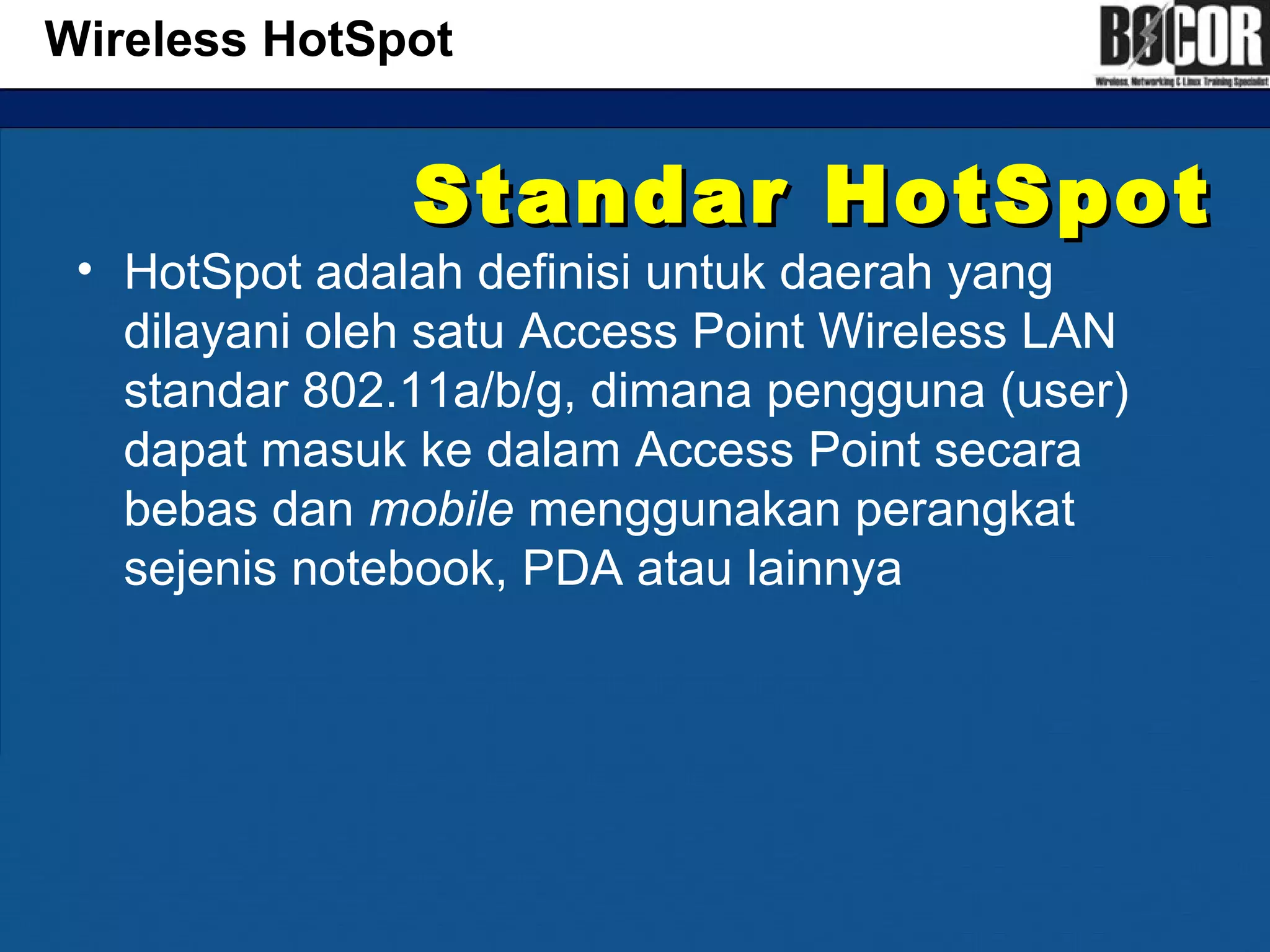

23. Standar HotSpotStandar HotSpot
• HotSpot adalah definisi untuk daerah yang
dilayani oleh satu Access Point Wireless LAN
standar 802.11a/b/g, dimana pengguna (user)
dapat masuk ke dalam Access Point secara
bebas dan mobile menggunakan perangkat
sejenis notebook, PDA atau lainnya
Wireless HotSpot

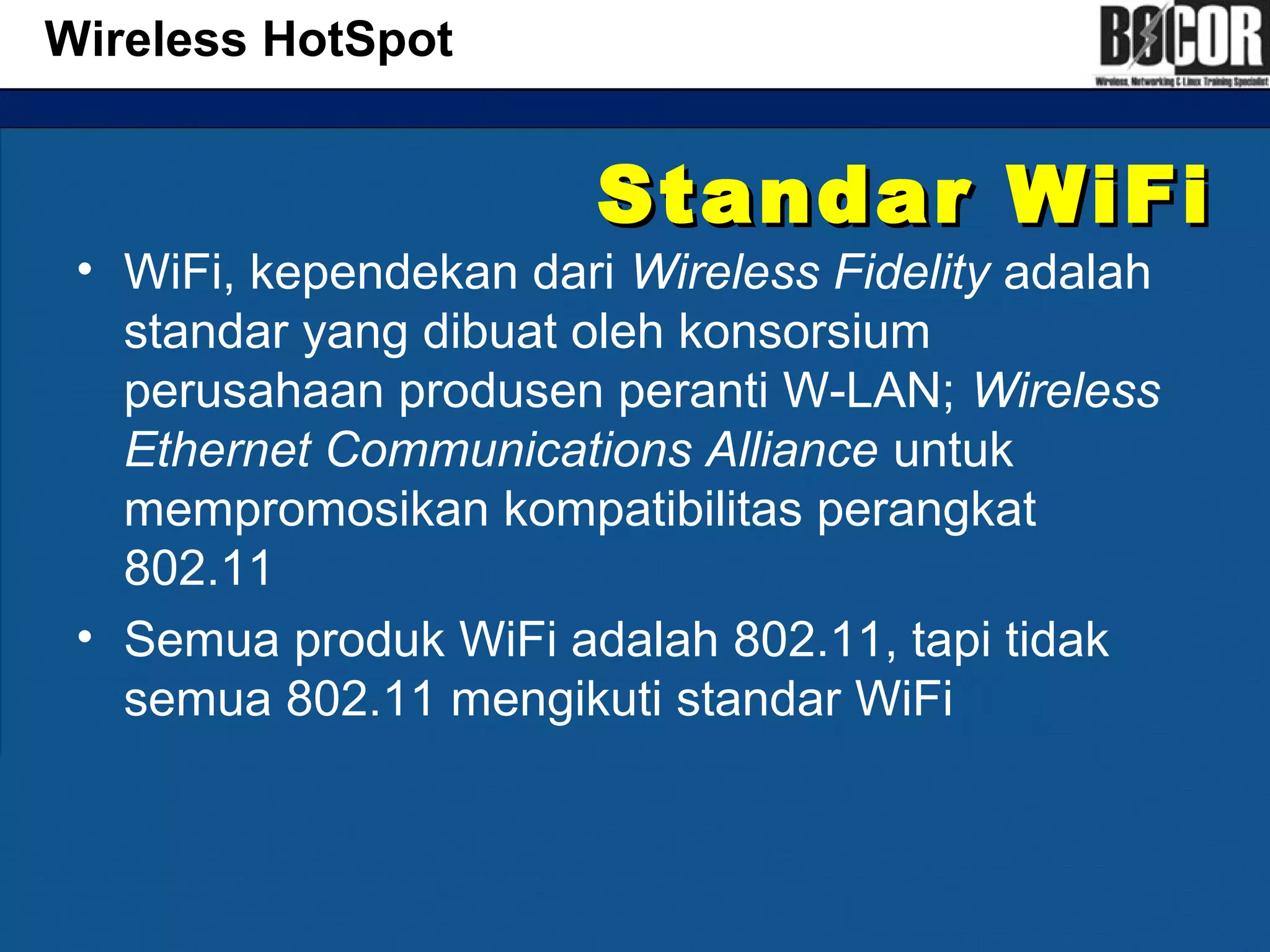

24. Standar WiFiStandar WiFi
• WiFi, kependekan dari Wireless Fidelity adalah
standar yang dibuat oleh konsorsium
perusahaan produsen peranti W-LAN; Wireless
Ethernet Communications Alliance untuk
mempromosikan kompatibilitas perangkat
802.11
• Semua produk WiFi adalah 802.11, tapi tidak
semua 802.11 mengikuti standar WiFi
Wireless HotSpot

25. Konsorsium WiFiKonsorsium WiFi
• Beberapa perusahaan yang tergabung pada
konsorsium WiFi
Wireless HotSpot

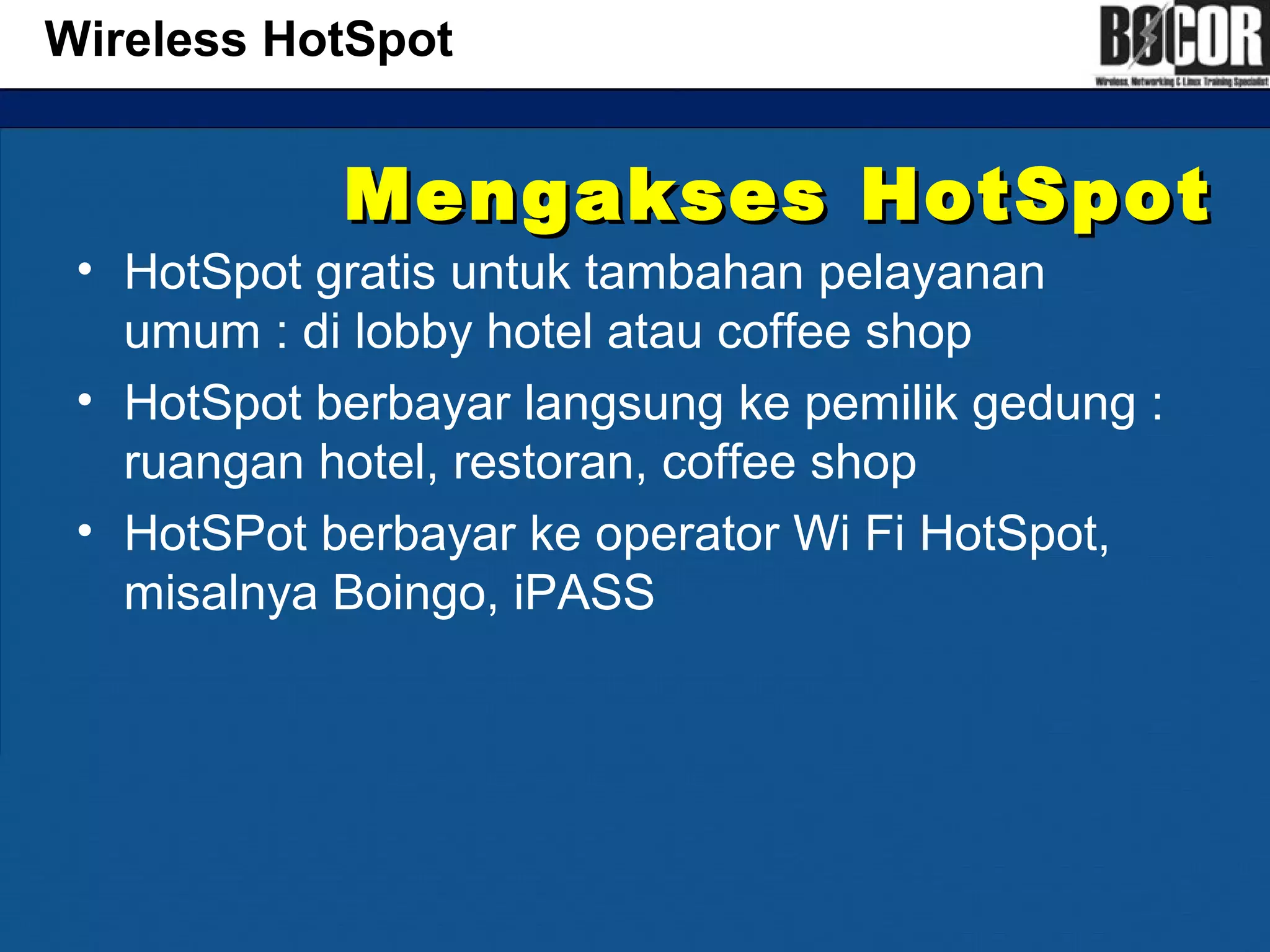

26. Mengakses HotSpotMengakses HotSpot
• HotSpot gratis untuk tambahan pelayanan
umum : di lobby hotel atau coffee shop
• HotSpot berbayar langsung ke pemilik gedung :
ruangan hotel, restoran, coffee shop
• HotSPot berbayar ke operator Wi Fi HotSpot,
misalnya Boingo, iPASS
Wireless HotSpot

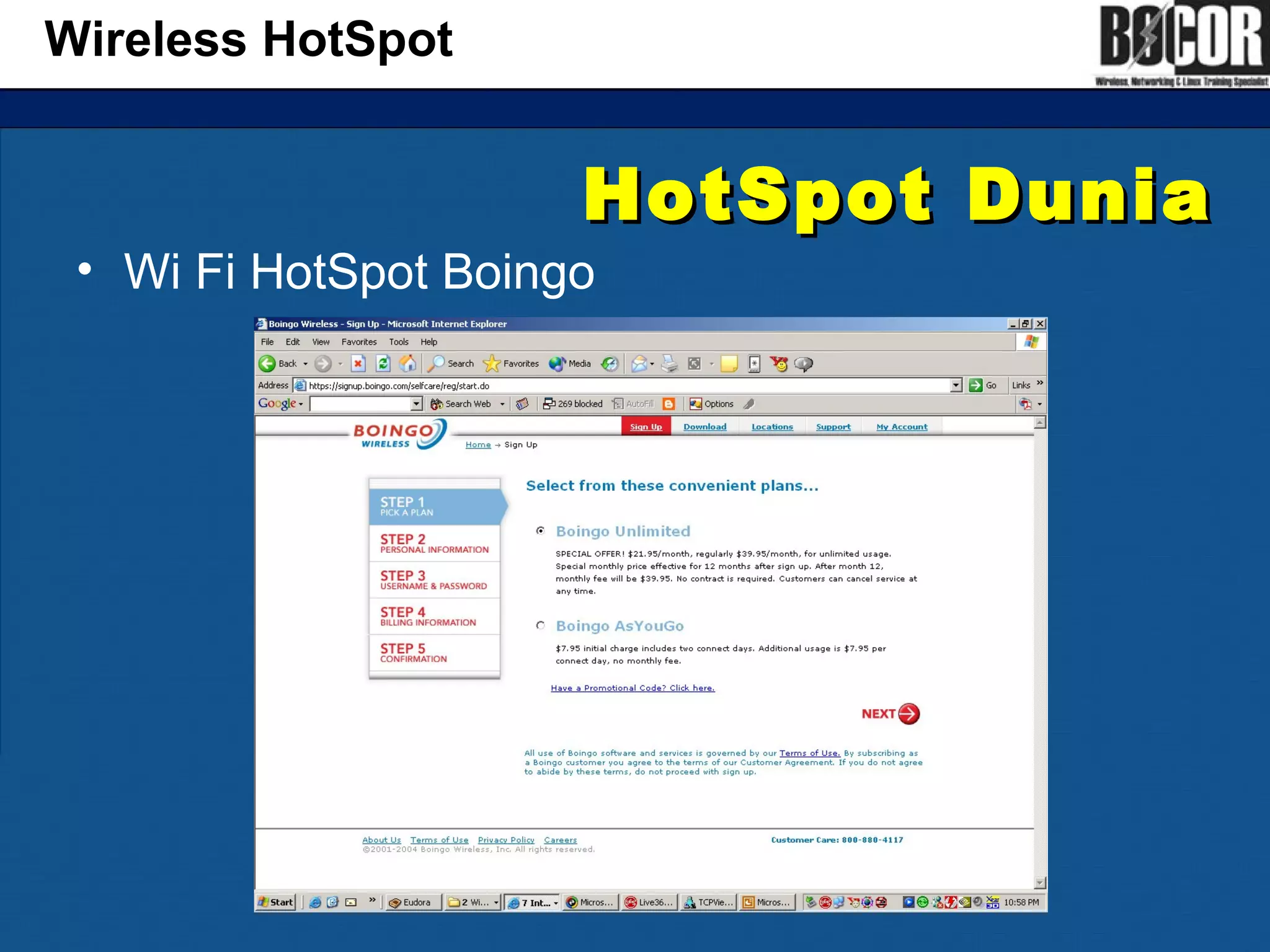

27. HotSpot DuniaHotSpot Dunia
• Wi Fi HotSpot Boingo
Wireless HotSpot

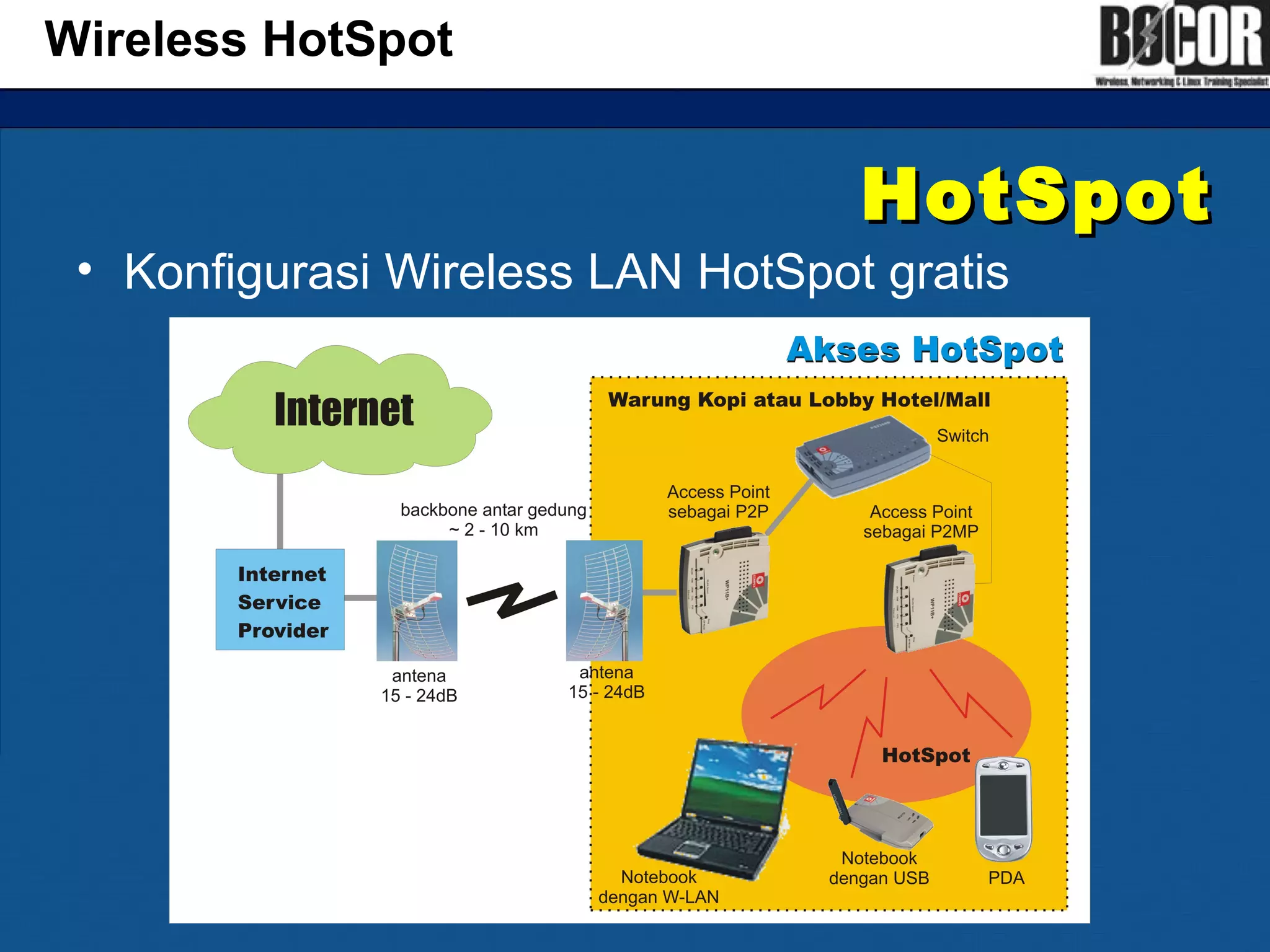

28. HotSpotHotSpot
• Konfigurasi Wireless LAN HotSpot gratis
Wireless HotSpot

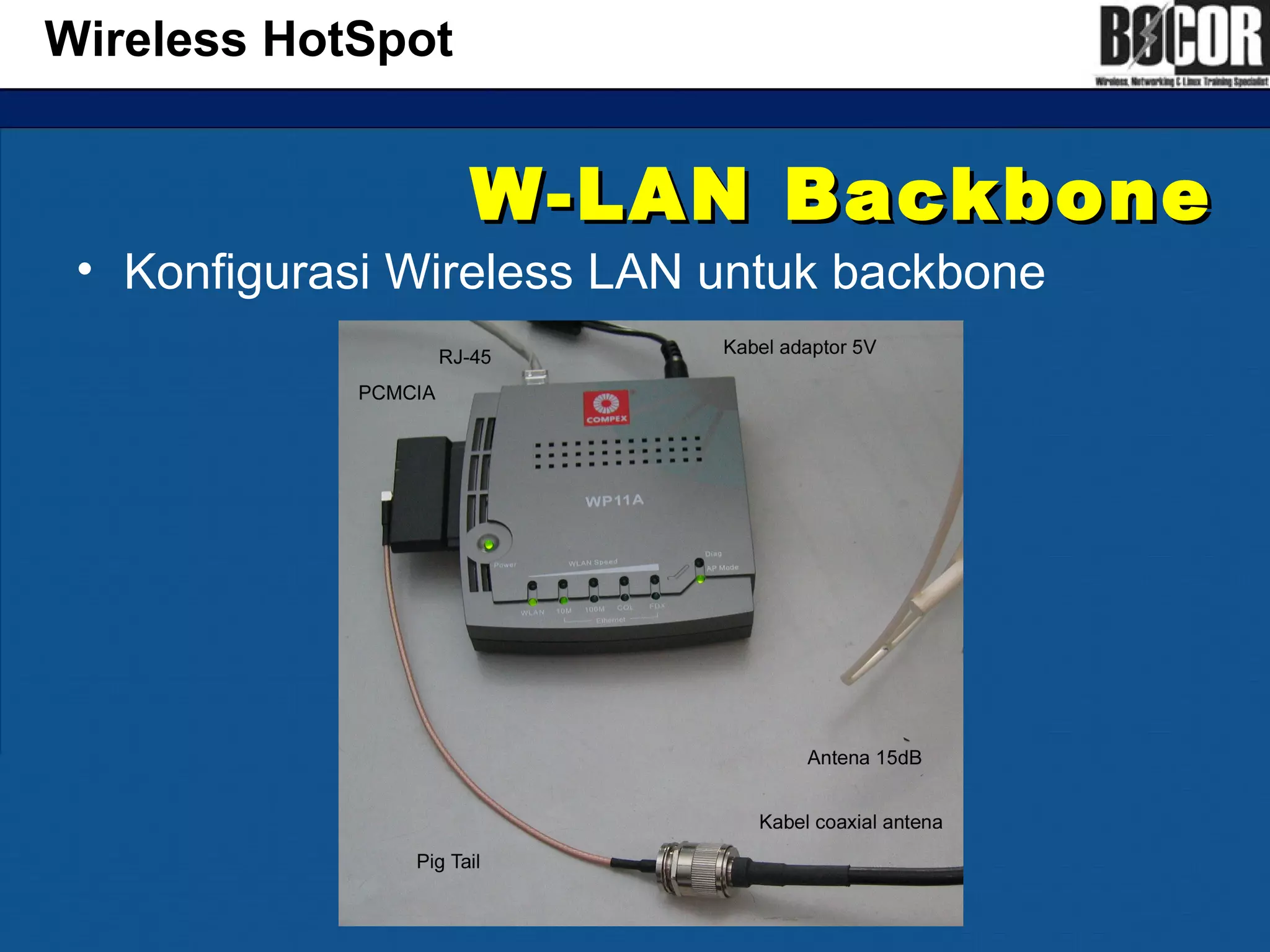

29. W-LAN BackboneW-LAN Backbone
• Konfigurasi Wireless LAN untuk backbone
Wireless HotSpot

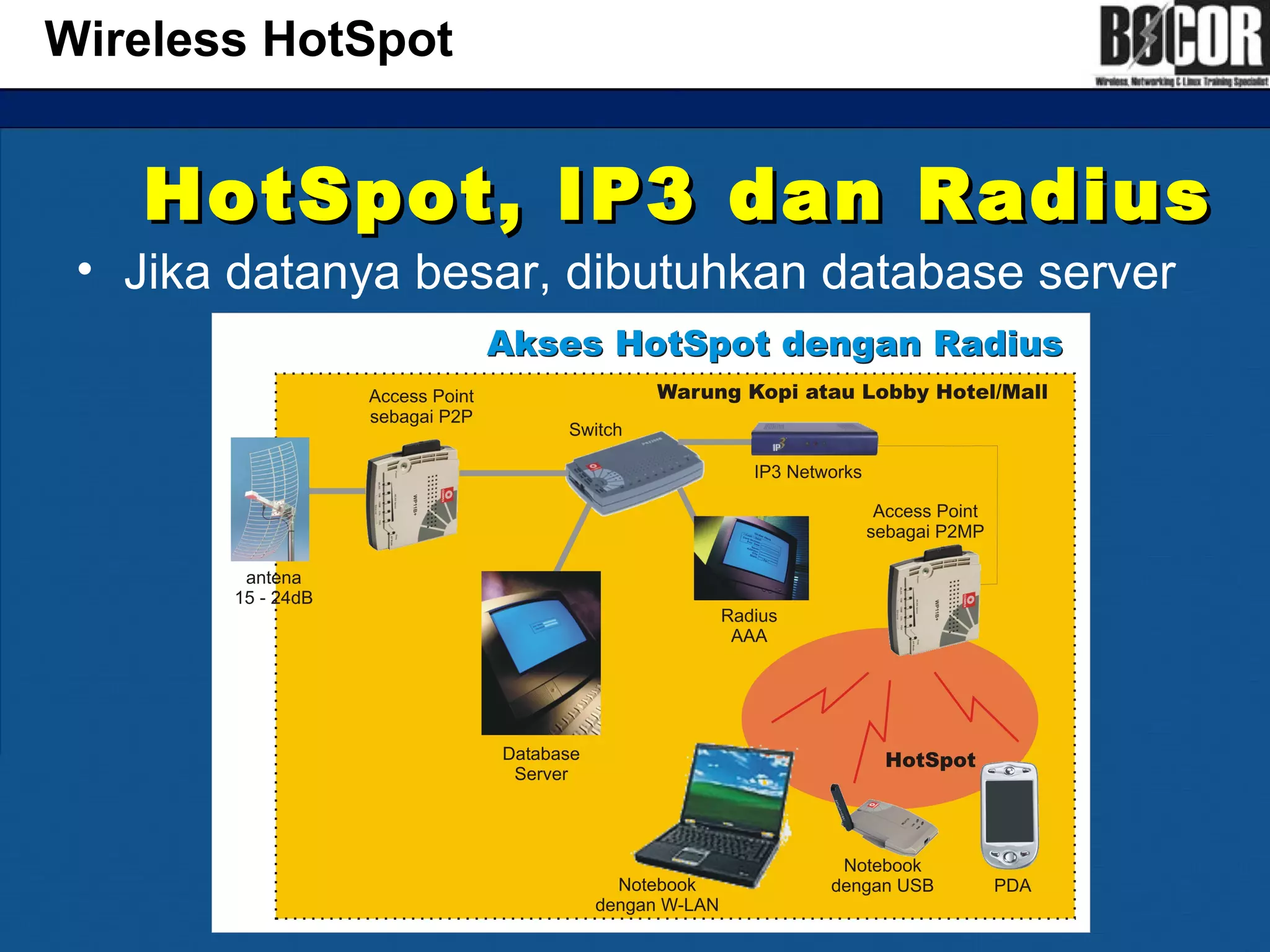

30. HotSpot, IP3 dan RadiusHotSpot, IP3 dan Radius
• Jika datanya besar, dibutuhkan database server
Wireless HotSpot

31. Akses Portal HotSpotAkses Portal HotSpot
• Prosedur mengakses portal HotSpot
Wireless HotSpot

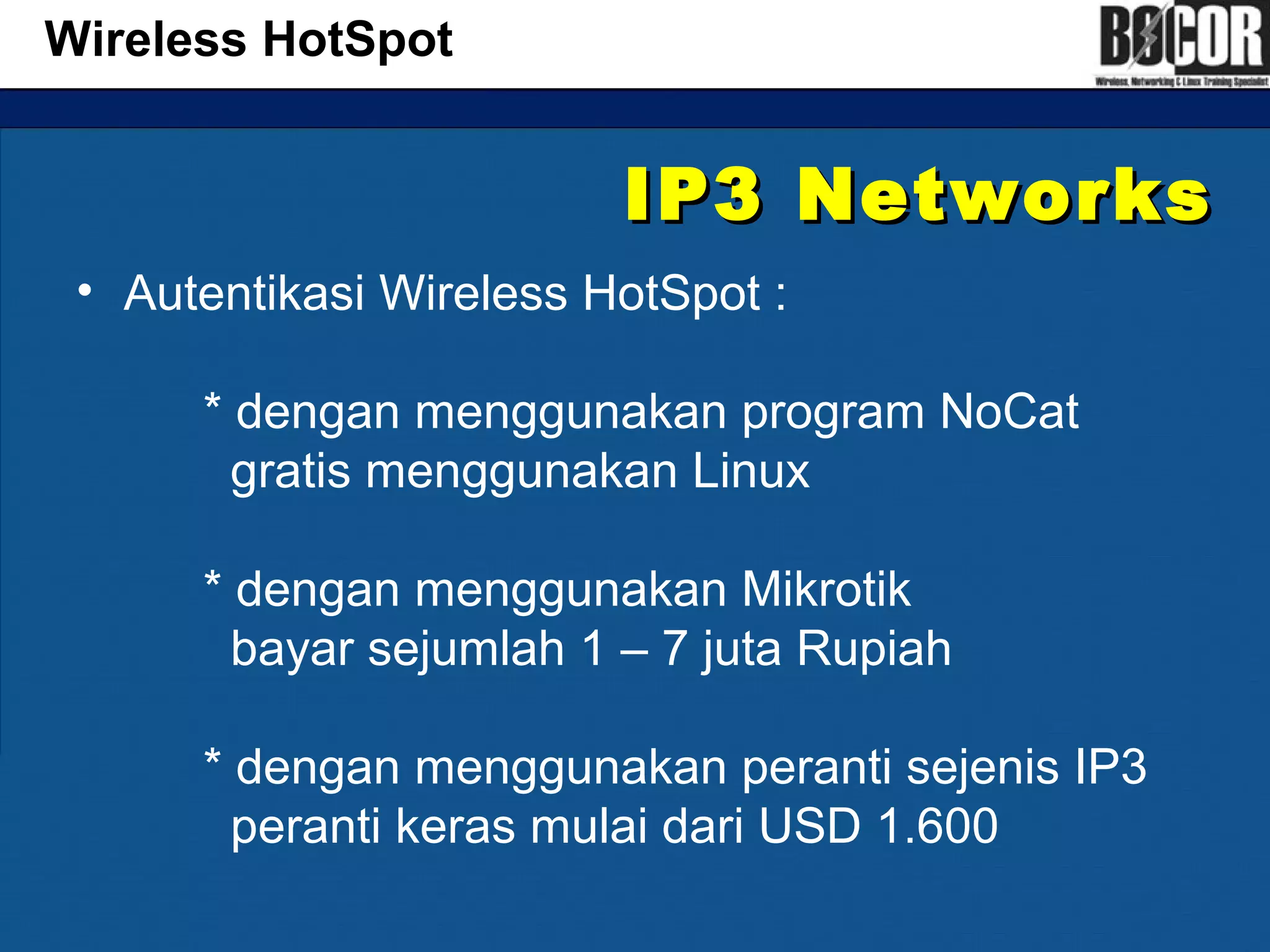

32. IP3 NetworksIP3 Networks
• Autentikasi Wireless HotSpot :
* dengan menggunakan program NoCat
gratis menggunakan Linux
* dengan menggunakan Mikrotik
bayar sejumlah 1 – 7 juta Rupiah
* dengan menggunakan peranti sejenis IP3
peranti keras mulai dari USD 1.600
Wireless HotSpot

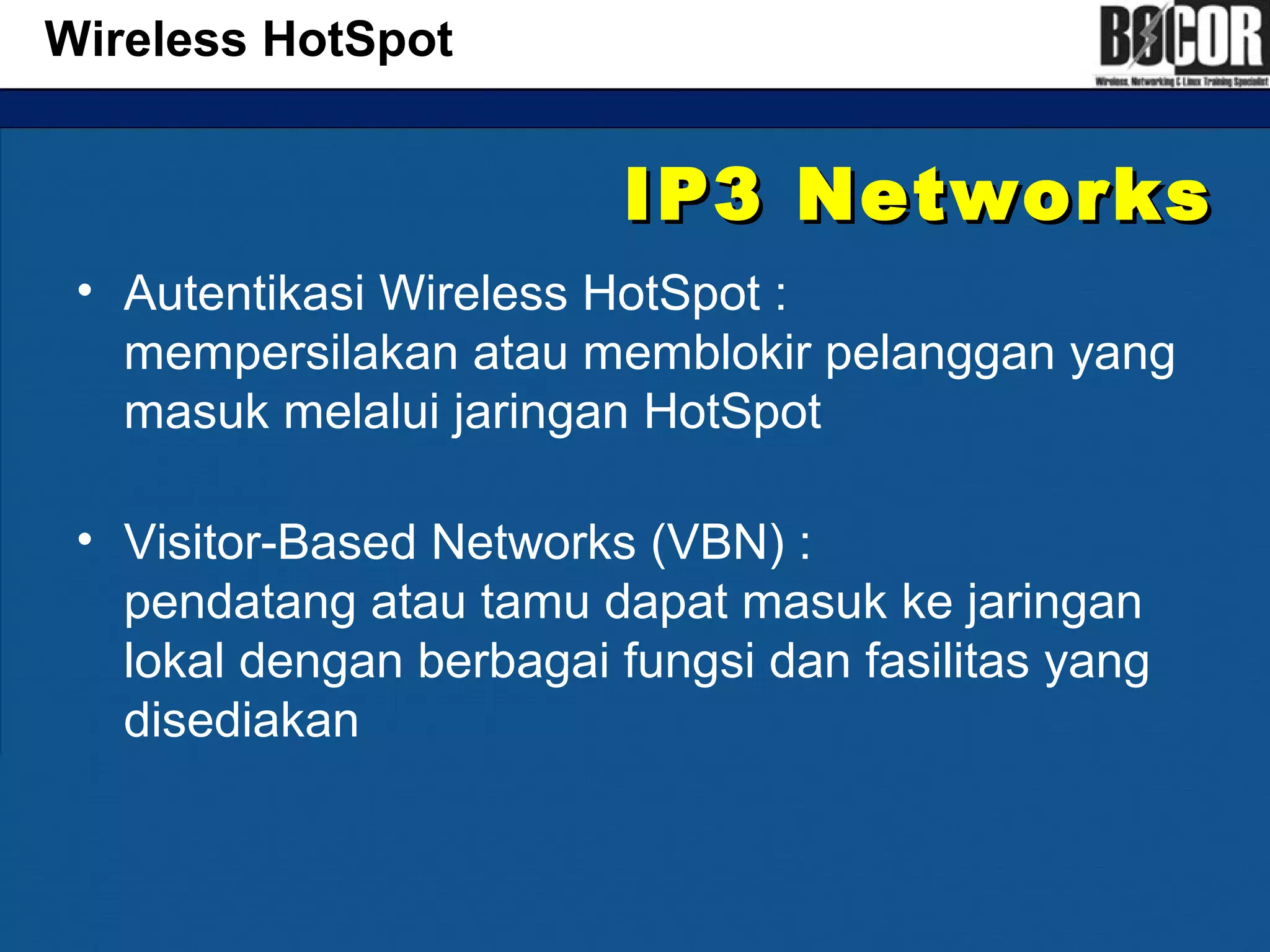

33. IP3 NetworksIP3 Networks
• Autentikasi Wireless HotSpot :
mempersilakan atau memblokir pelanggan yang
masuk melalui jaringan HotSpot
• Visitor-Based Networks (VBN) :
pendatang atau tamu dapat masuk ke jaringan
lokal dengan berbagai fungsi dan fasilitas yang
disediakan
Wireless HotSpot

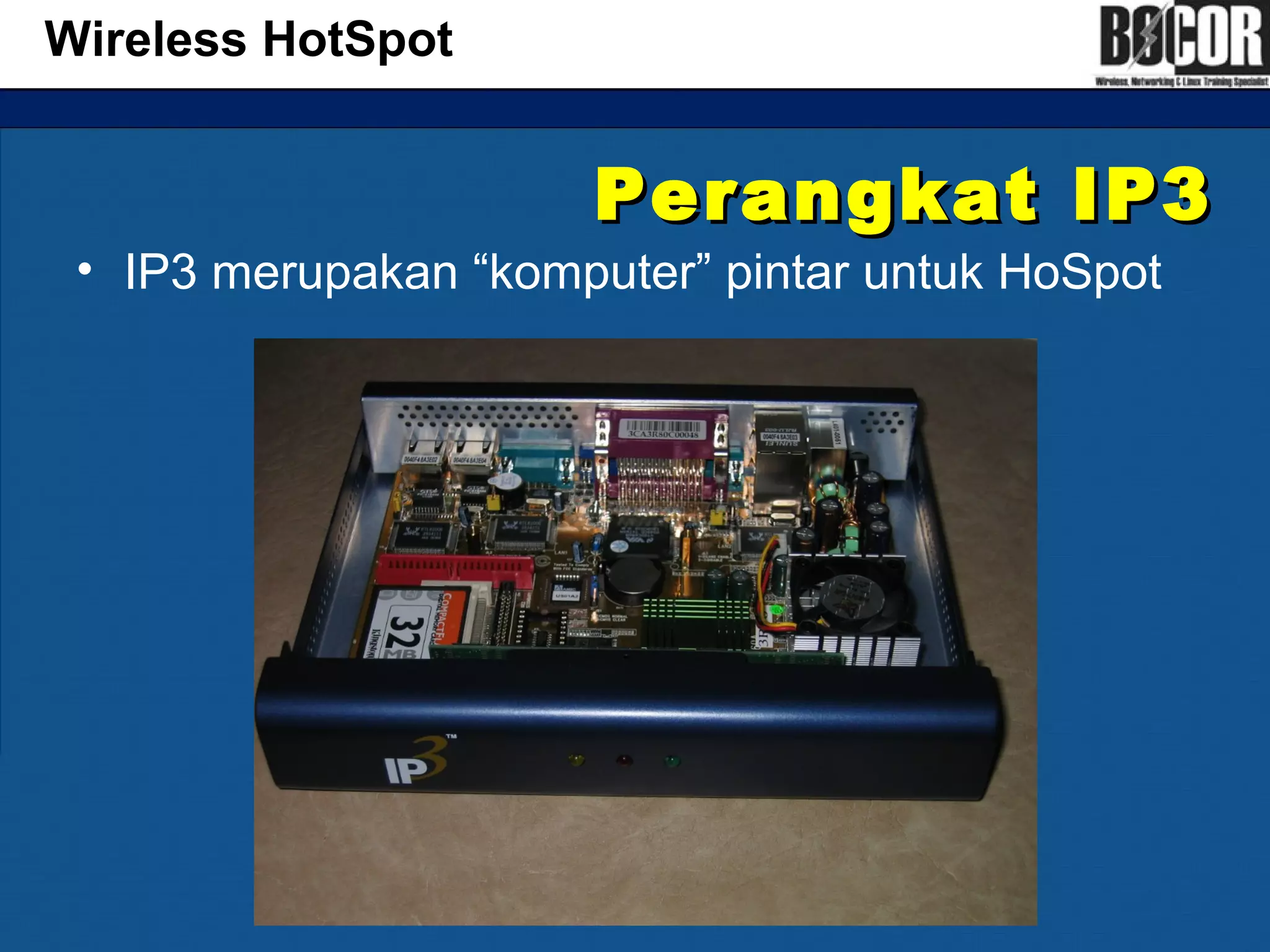

34. Perangkat IP3Perangkat IP3
• IP3 merupakan “komputer” pintar untuk HoSpot
Wireless HotSpot

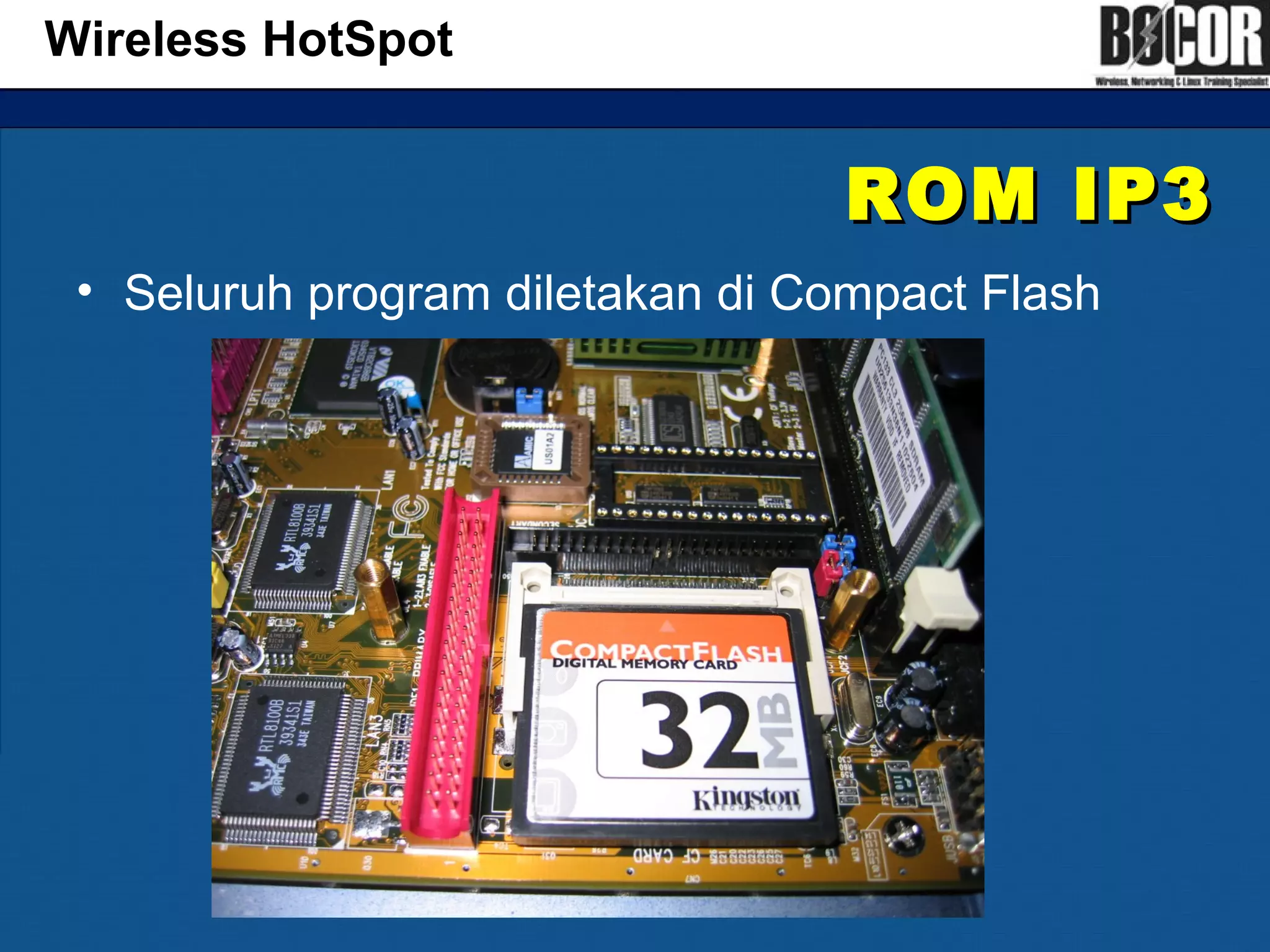

35. ROM IP3ROM IP3
• Seluruh program diletakan di Compact Flash
Wireless HotSpot

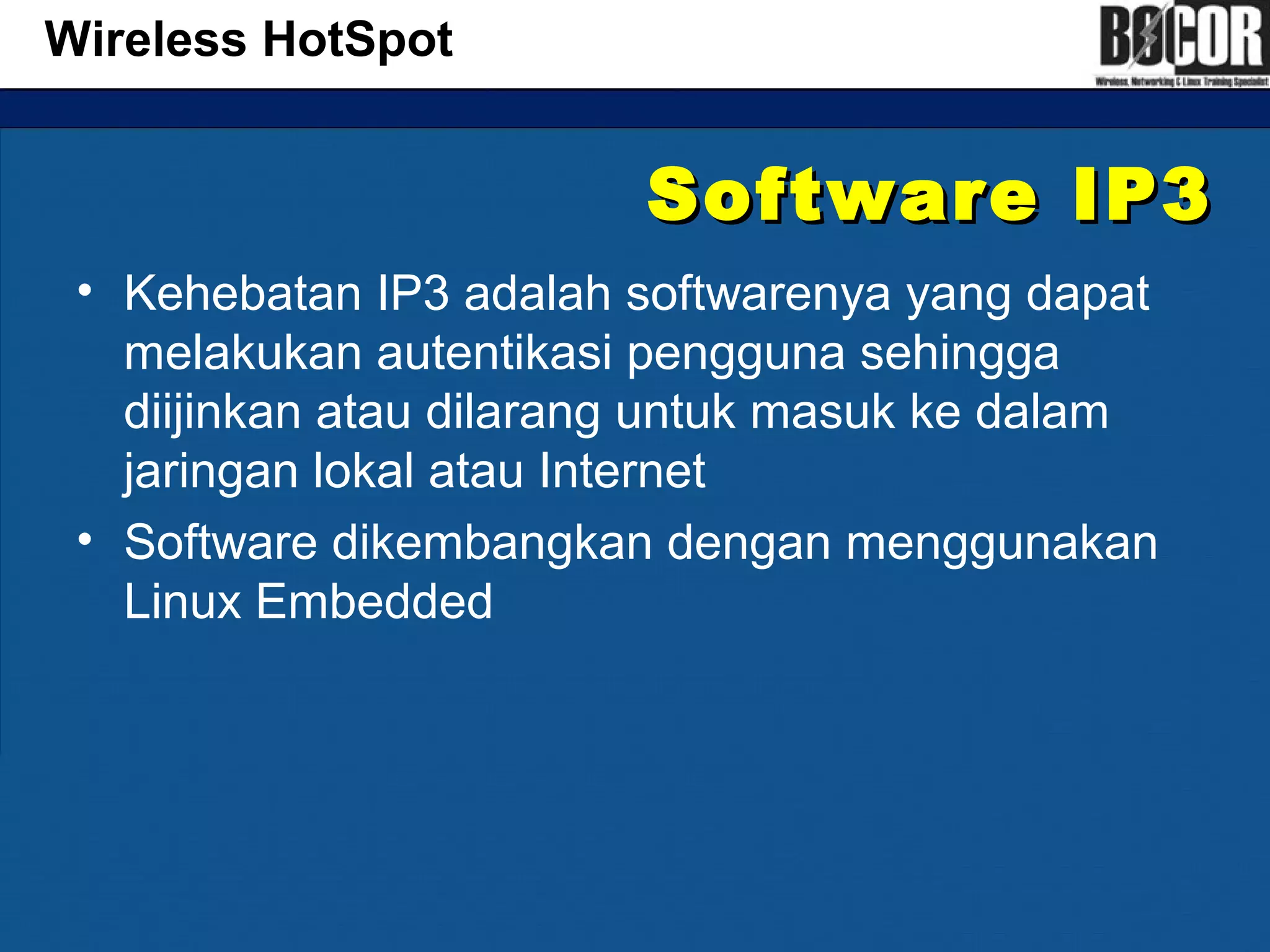

36. Software IP3Software IP3
• Kehebatan IP3 adalah softwarenya yang dapat
melakukan autentikasi pengguna sehingga
diijinkan atau dilarang untuk masuk ke dalam
jaringan lokal atau Internet
• Software dikembangkan dengan menggunakan
Linux Embedded
Wireless HotSpot

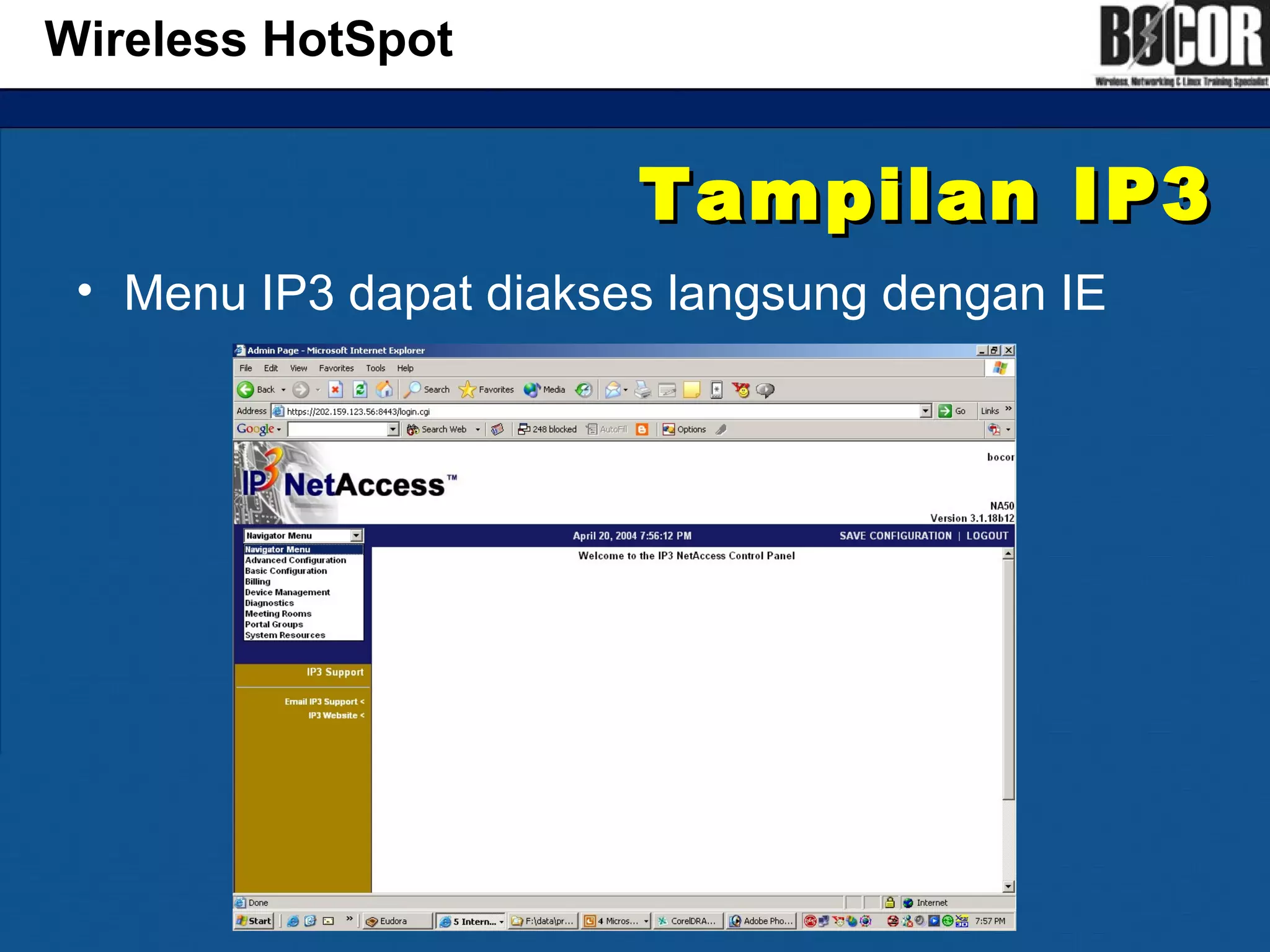

37. Tampilan IP3Tampilan IP3
• Menu IP3 dapat diakses langsung dengan IE
Wireless HotSpot

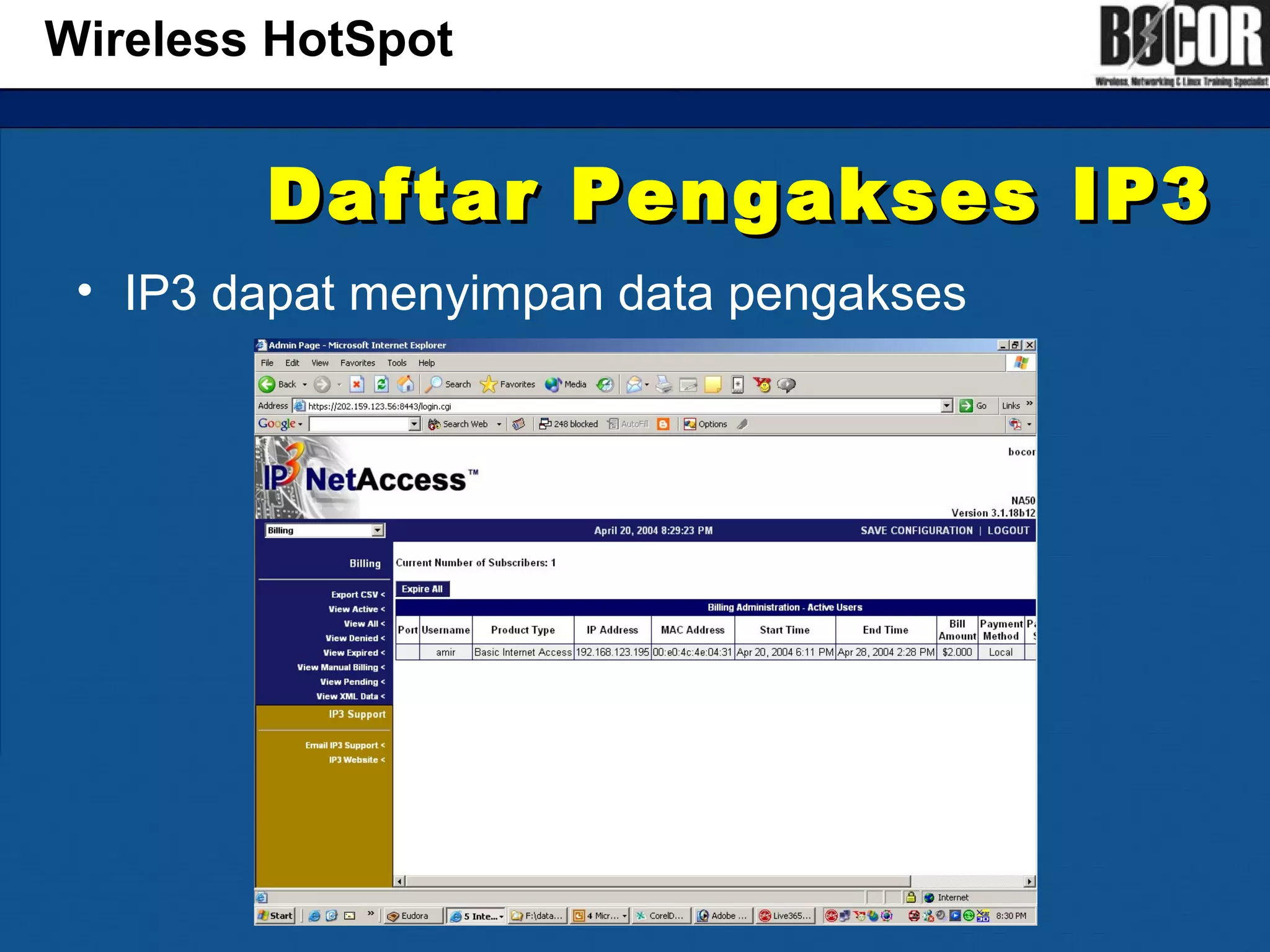

38. Daftar Pengakses IP3Daftar Pengakses IP3
• IP3 dapat menyimpan data pengakses
Wireless HotSpot

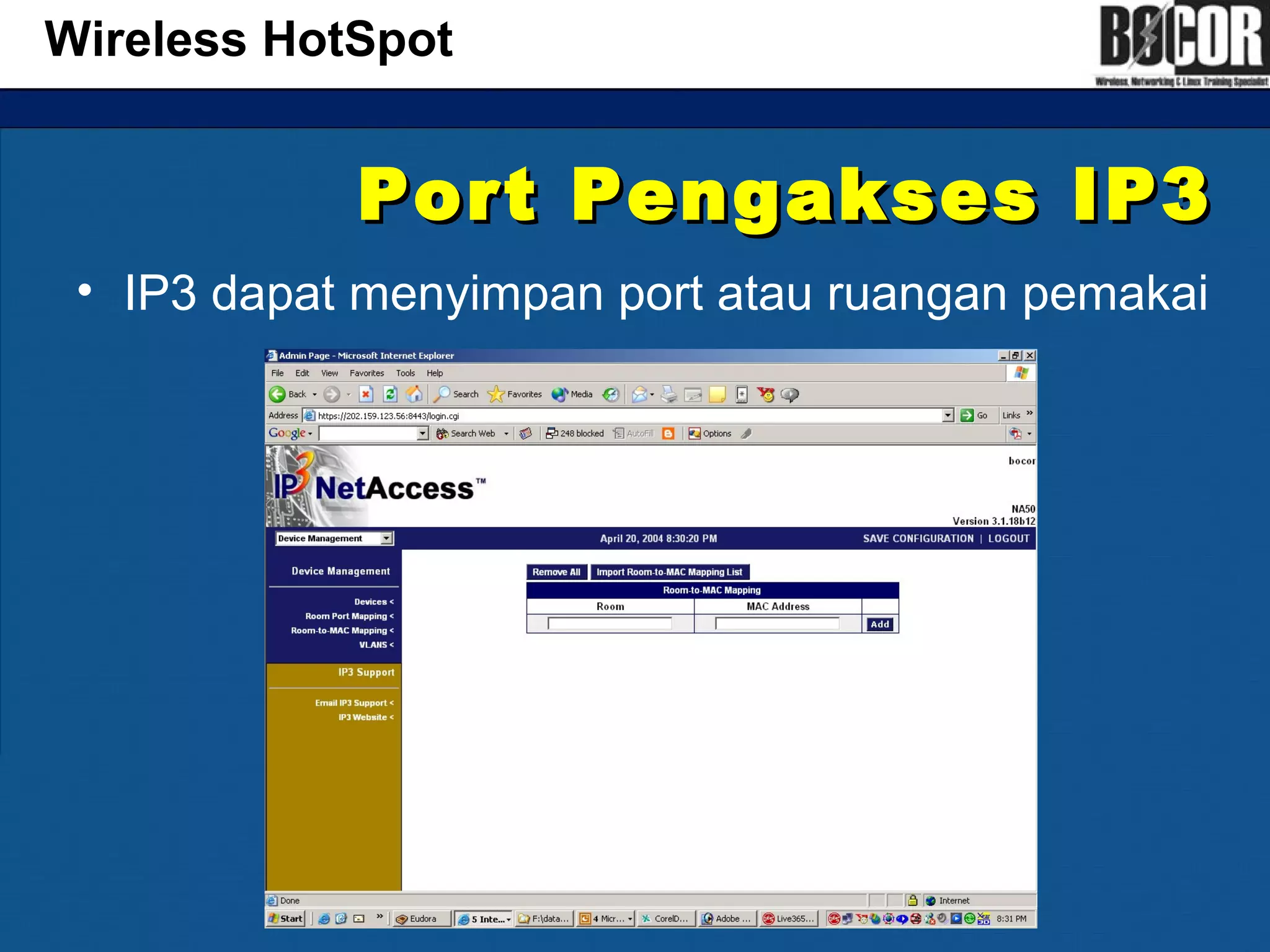

39. Port Pengakses IP3Port Pengakses IP3
• IP3 dapat menyimpan port atau ruangan pemakai
Wireless HotSpot

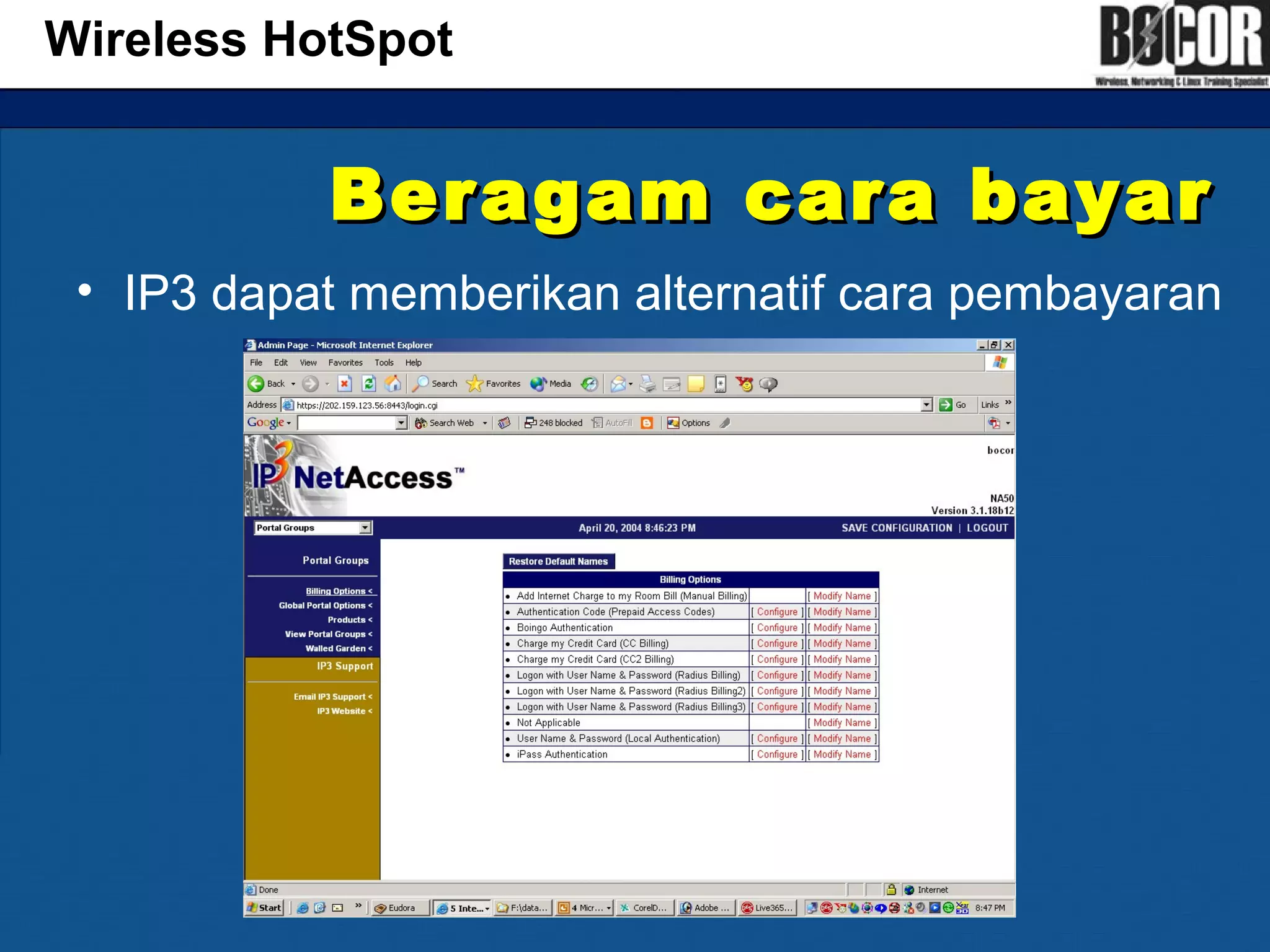

40. Beragam cara bayarBeragam cara bayar
• IP3 dapat memberikan alternatif cara pembayaran
Wireless HotSpot

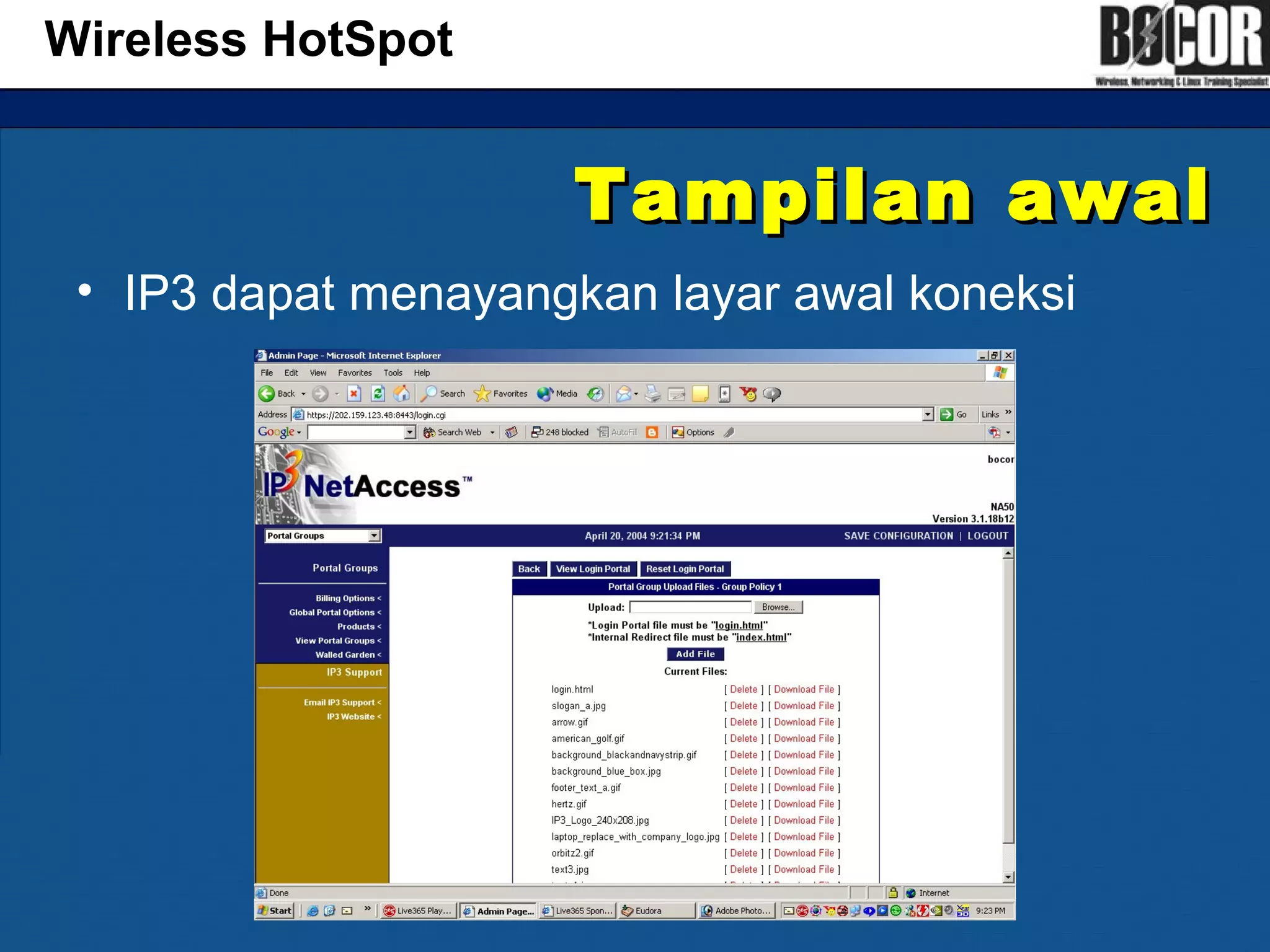

41. Tampilan awalTampilan awal
• IP3 dapat menayangkan layar awal koneksi
Wireless HotSpot

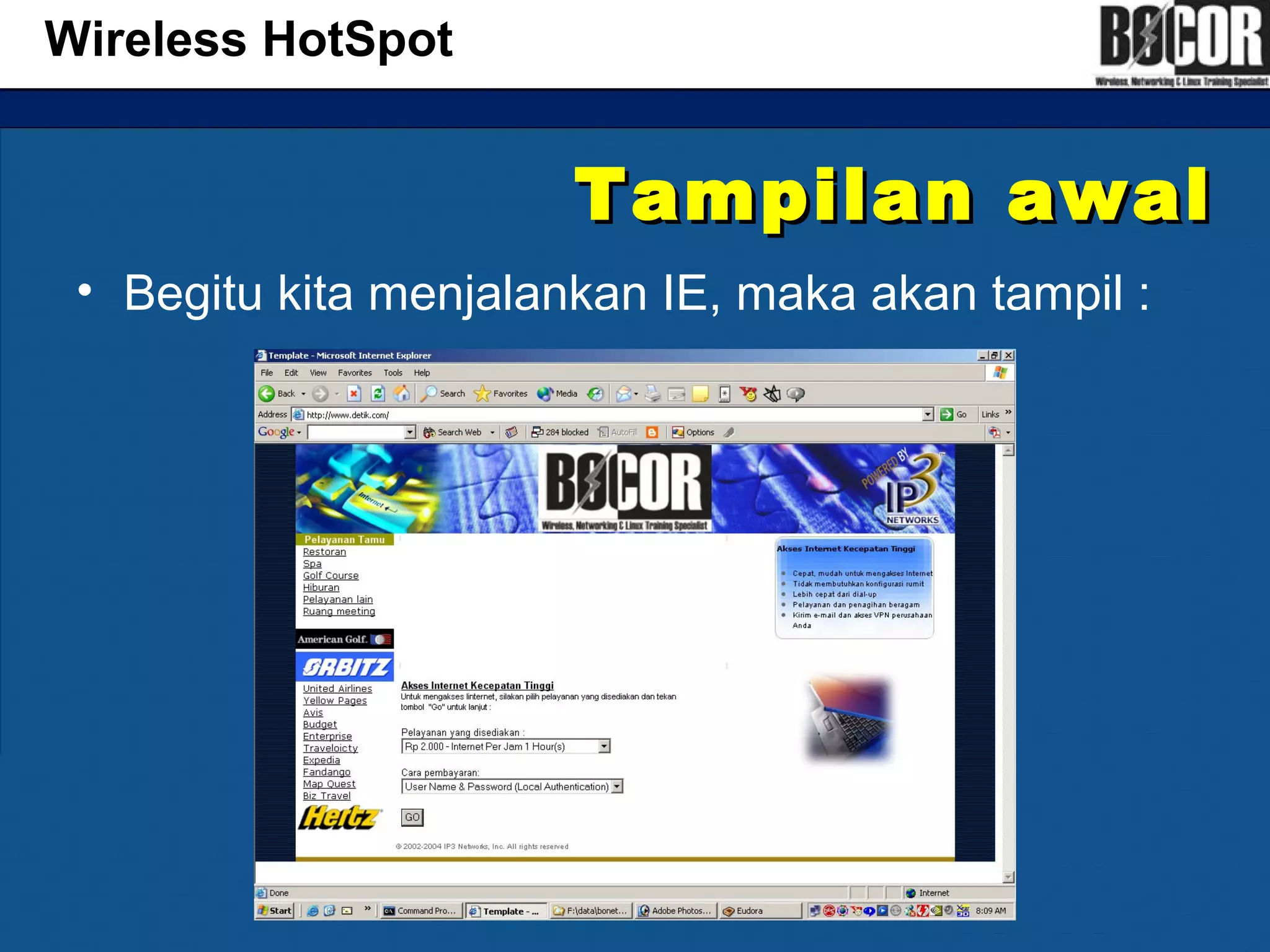

42. Tampilan awalTampilan awal
• Begitu kita menjalankan IE, maka akan tampil :
Wireless HotSpot

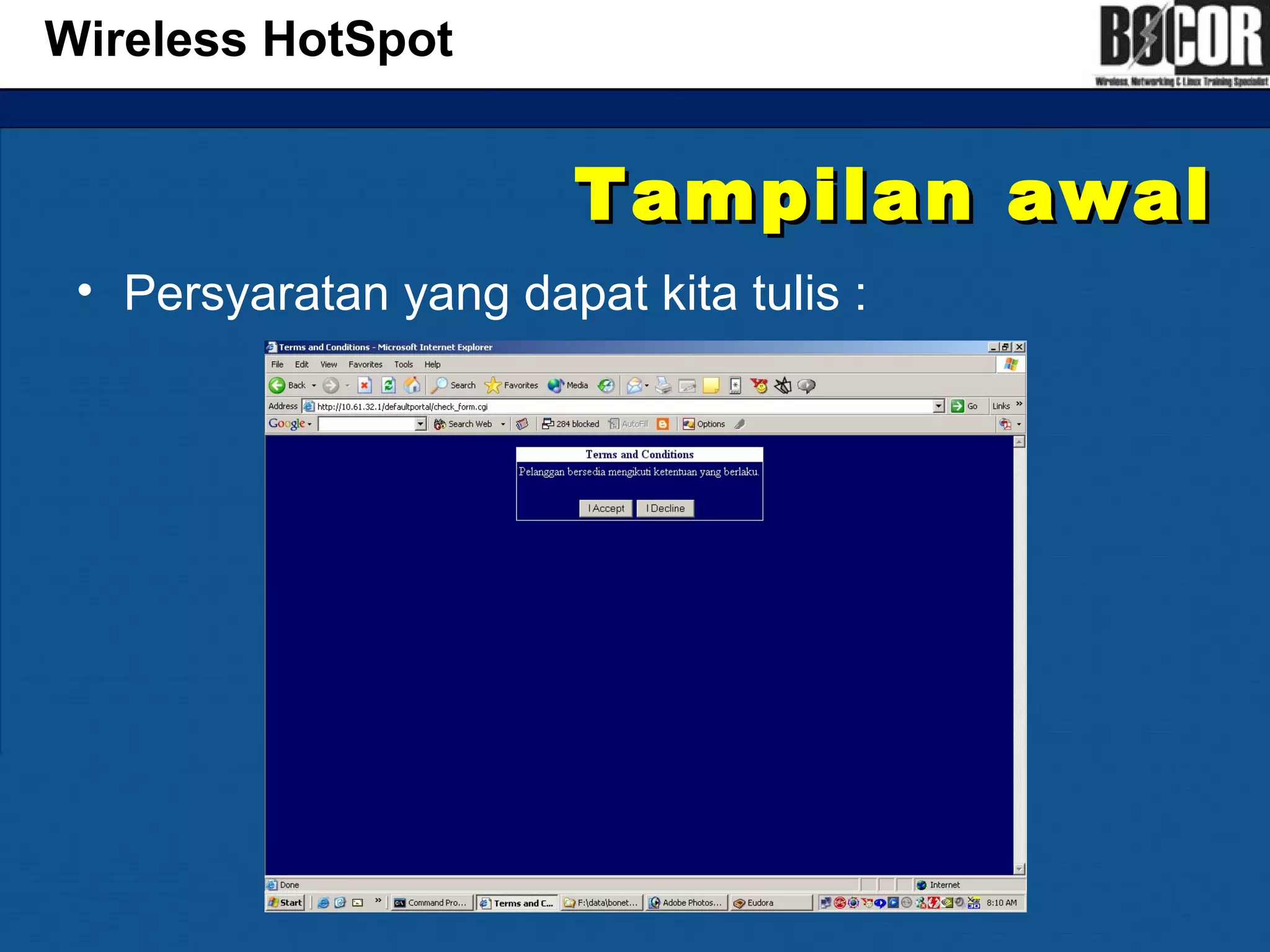

43. Tampilan awalTampilan awal
• Persyaratan yang dapat kita tulis :
Wireless HotSpot

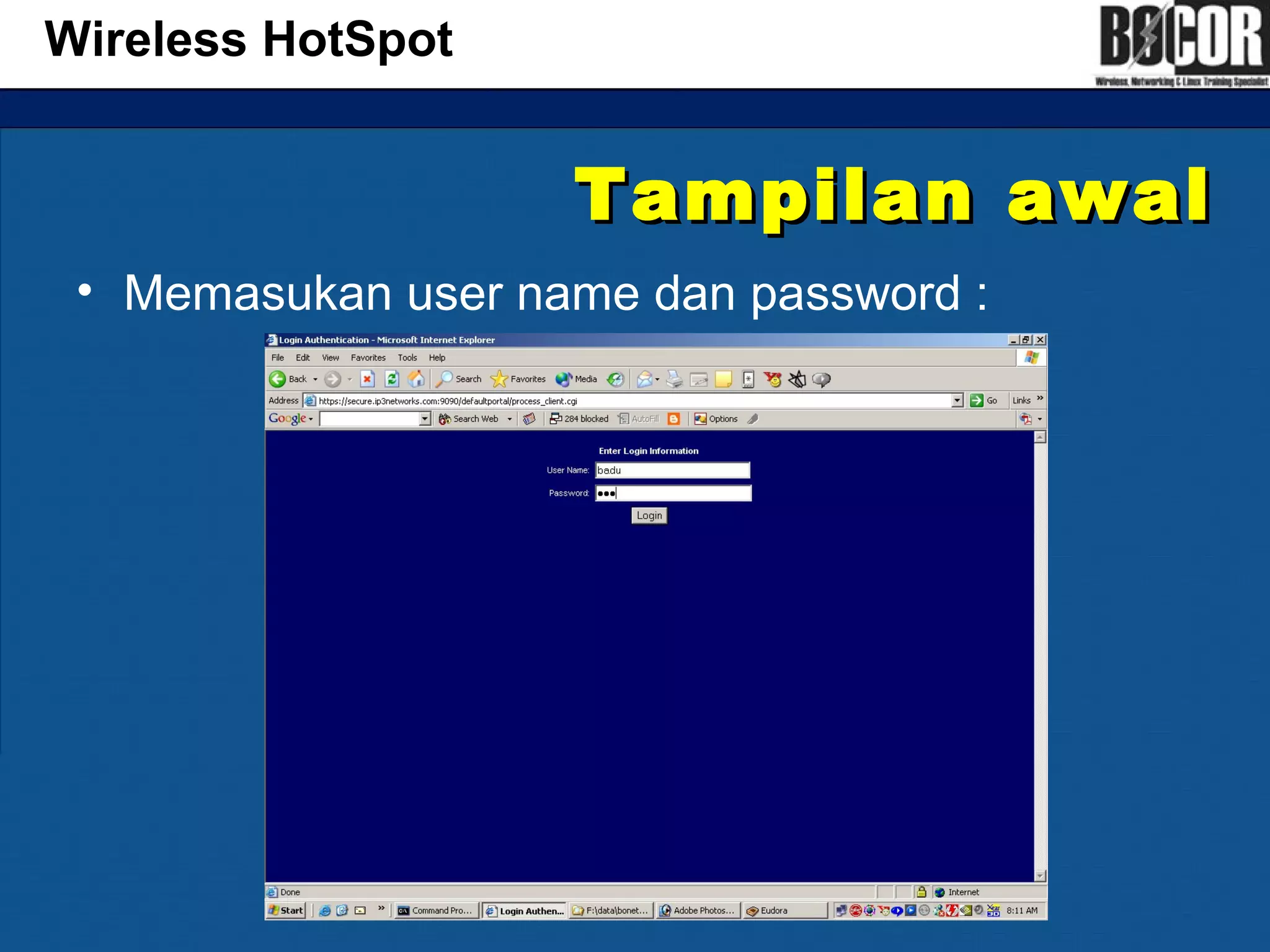

44. Tampilan awalTampilan awal
• Memasukan user name dan password :
Wireless HotSpot

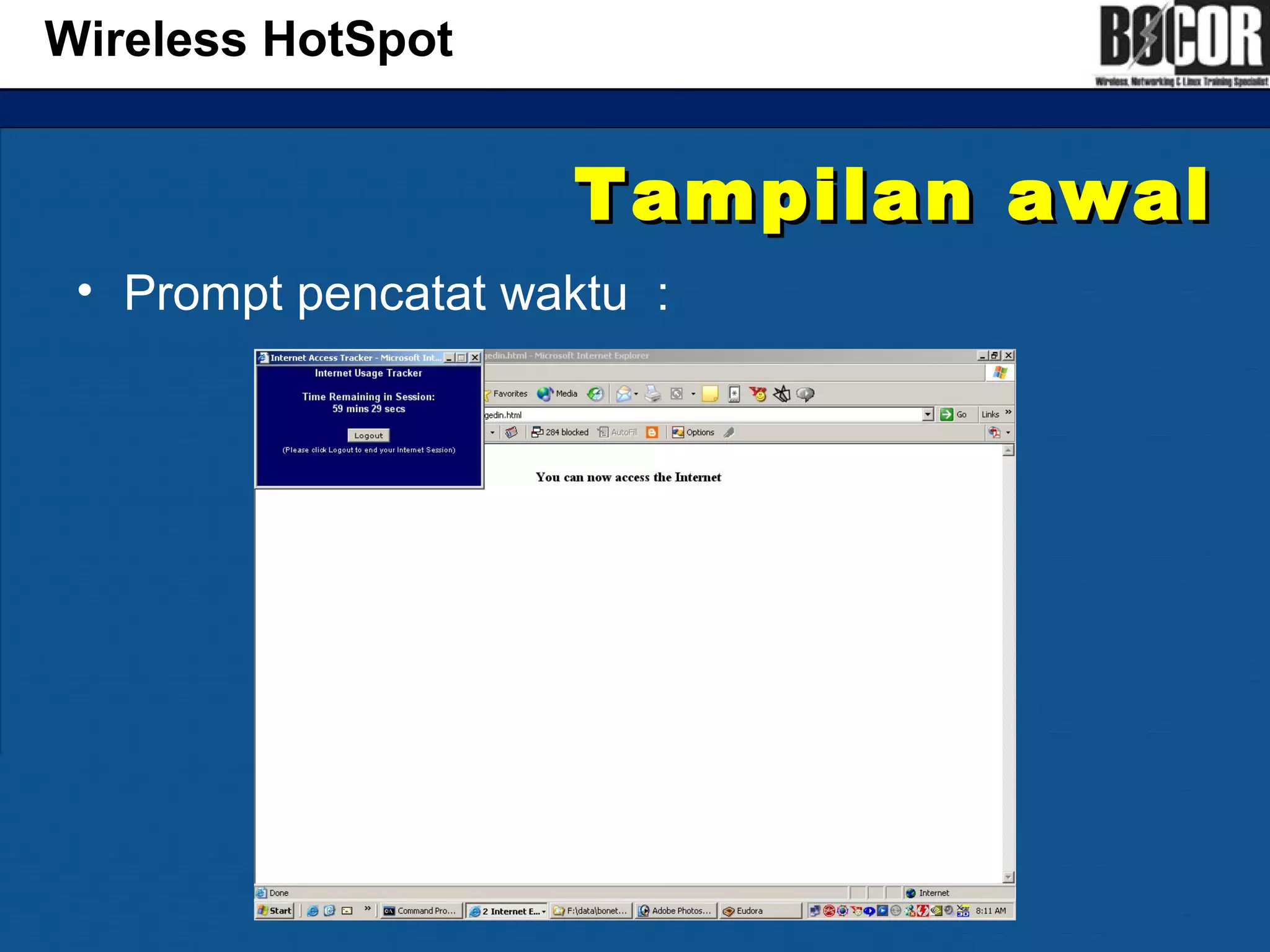

45. Tampilan awalTampilan awal
• Prompt pencatat waktu :
Wireless HotSpot

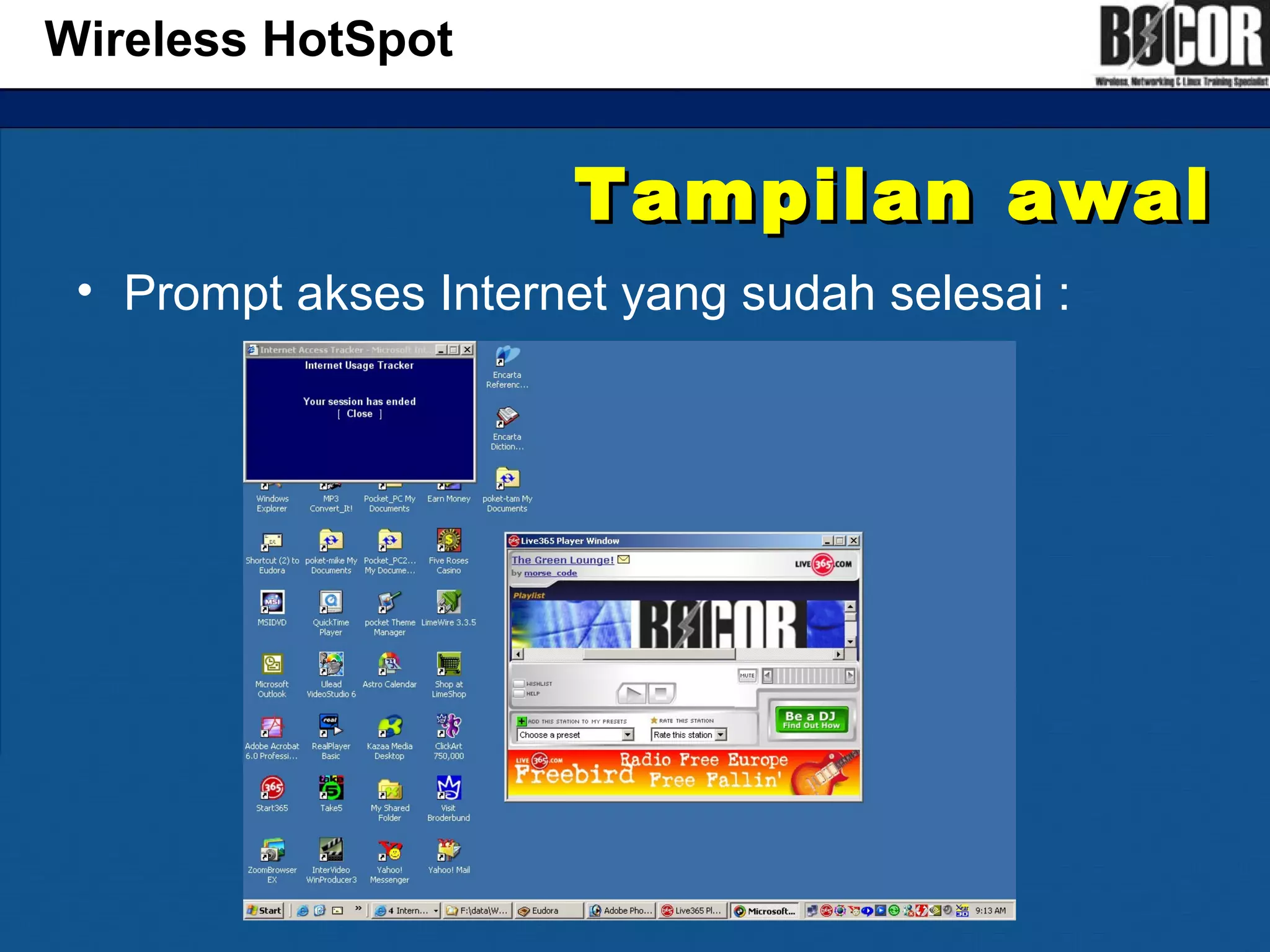

46. Tampilan awalTampilan awal
• Prompt akses Internet yang sudah selesai :
Wireless HotSpot

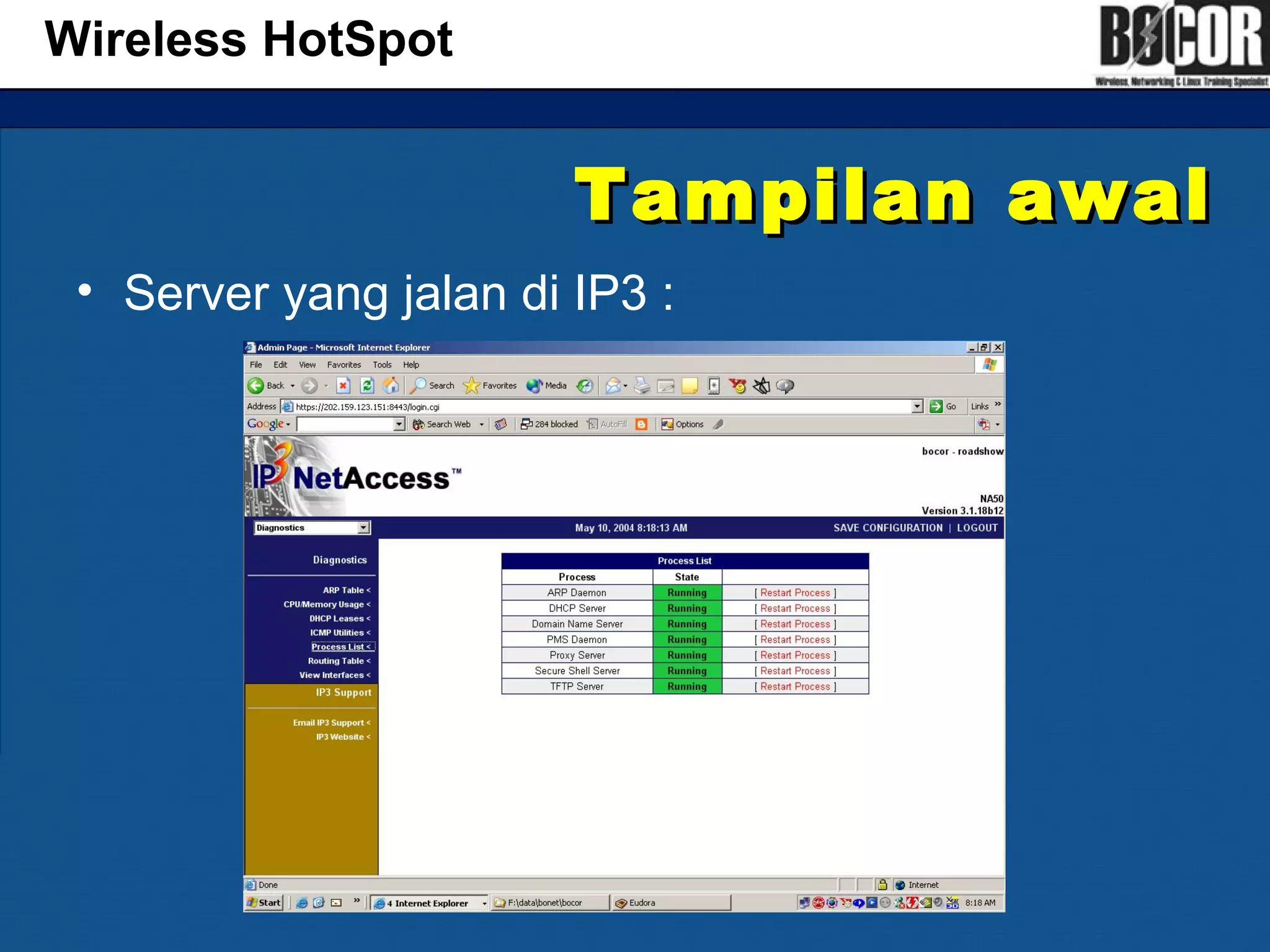

47. Tampilan awalTampilan awal
• Server yang jalan di IP3 :
Wireless HotSpot

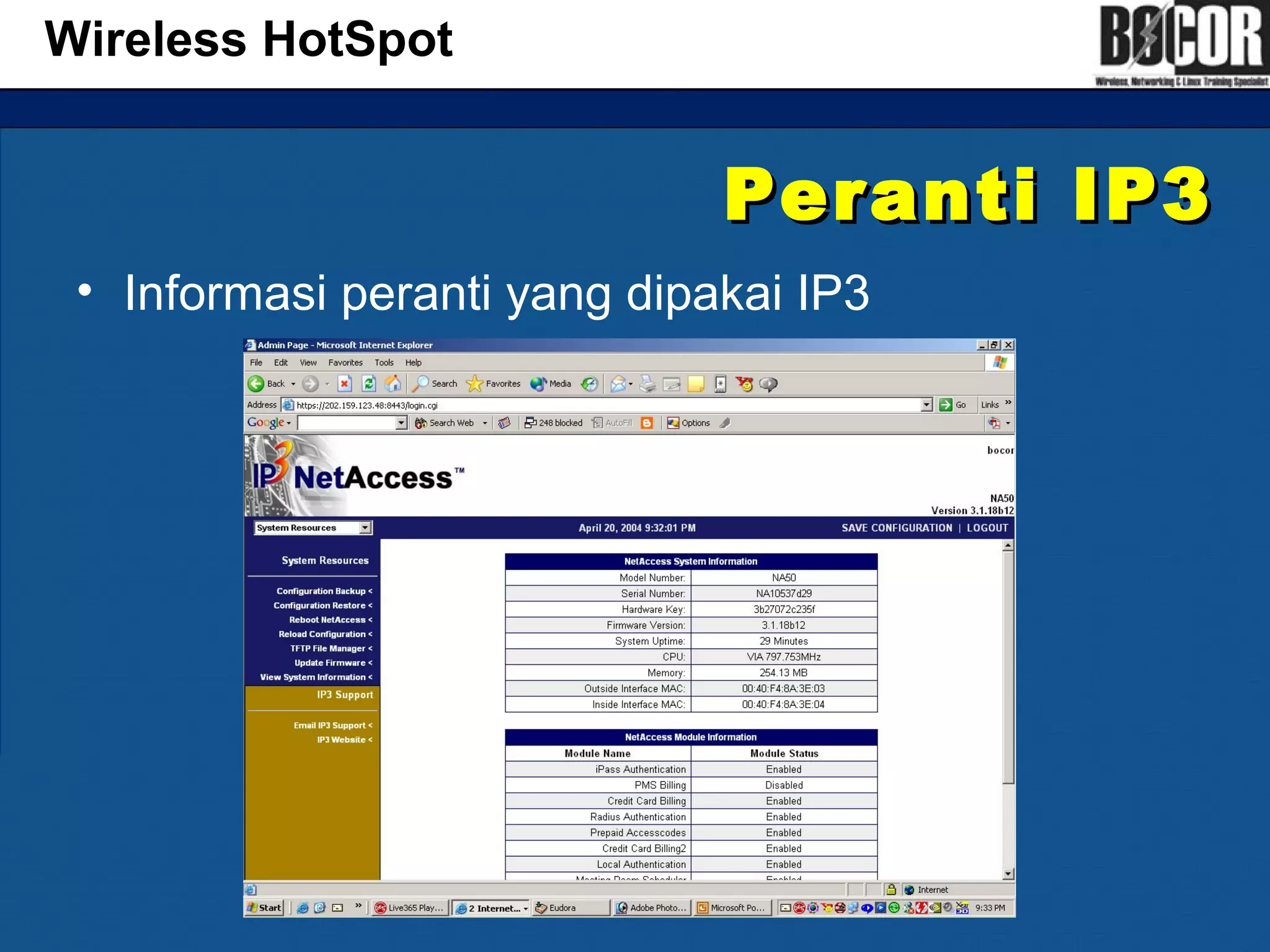

48. Peranti IP3Peranti IP3
• Informasi peranti yang dipakai IP3
Wireless HotSpot

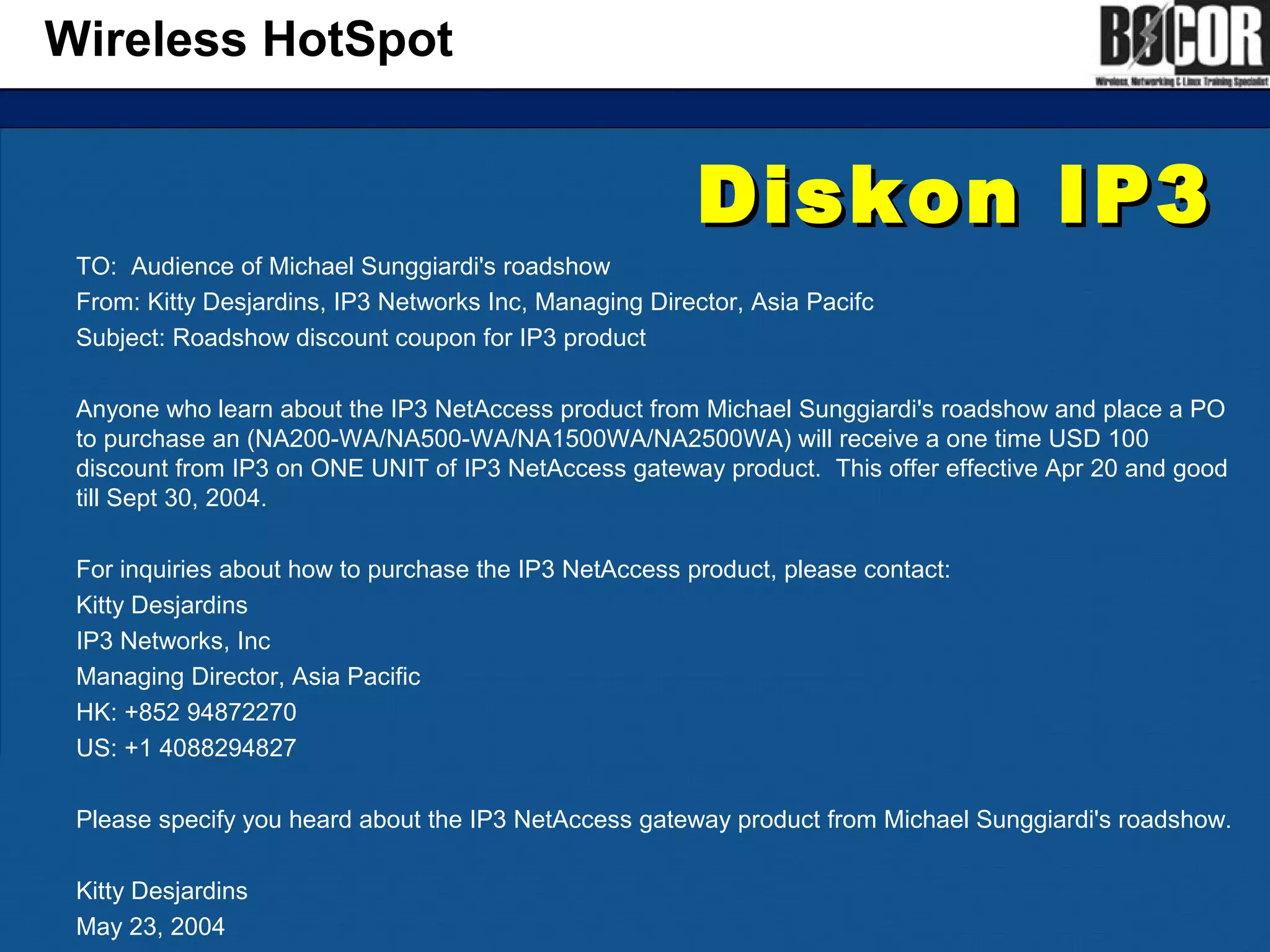

49. Diskon IP3Diskon IP3
TO: Audience of Michael Sunggiardi's roadshow
From: Kitty Desjardins, IP3 Networks Inc, Managing Director, Asia Pacifc
Subject: Roadshow discount coupon for IP3 product
Anyone who learn about the IP3 NetAccess product from Michael Sunggiardi's roadshow and place a PO
to purchase an (NA200-WA/NA500-WA/NA1500WA/NA2500WA) will receive a one time USD 100
discount from IP3 on ONE UNIT of IP3 NetAccess gateway product. This offer effective Apr 20 and good
till Sept 30, 2004.
For inquiries about how to purchase the IP3 NetAccess product, please contact:
Kitty Desjardins
IP3 Networks, Inc
Managing Director, Asia Pacific
HK: +852 94872270
US: +1 4088294827
Please specify you heard about the IP3 NetAccess gateway product from Michael Sunggiardi's roadshow.
Kitty Desjardins
May 23, 2004
Wireless HotSpot

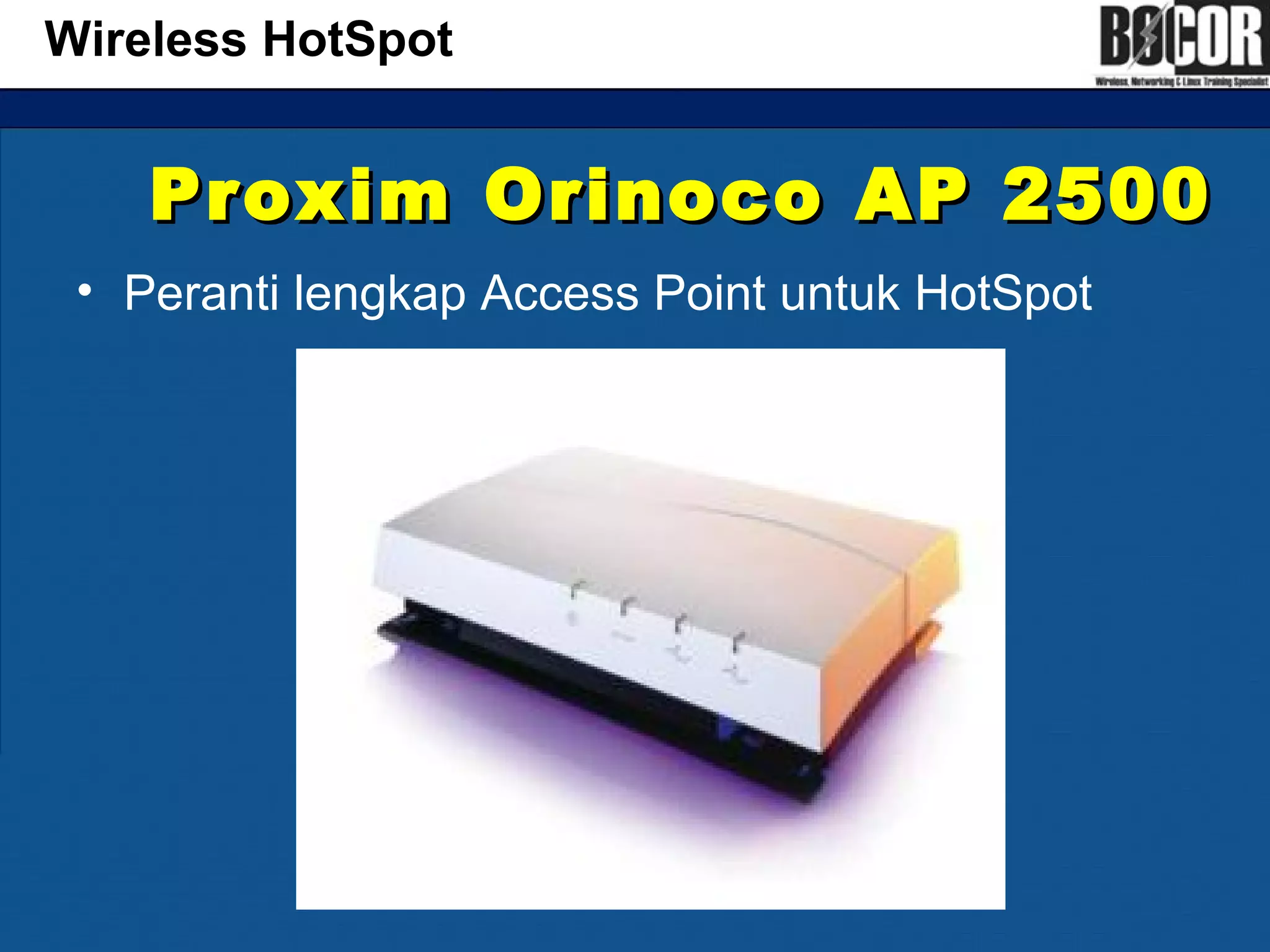

50. Proxim Orinoco AP 2500Proxim Orinoco AP 2500
• Peranti lengkap Access Point untuk HotSpot
Wireless HotSpot

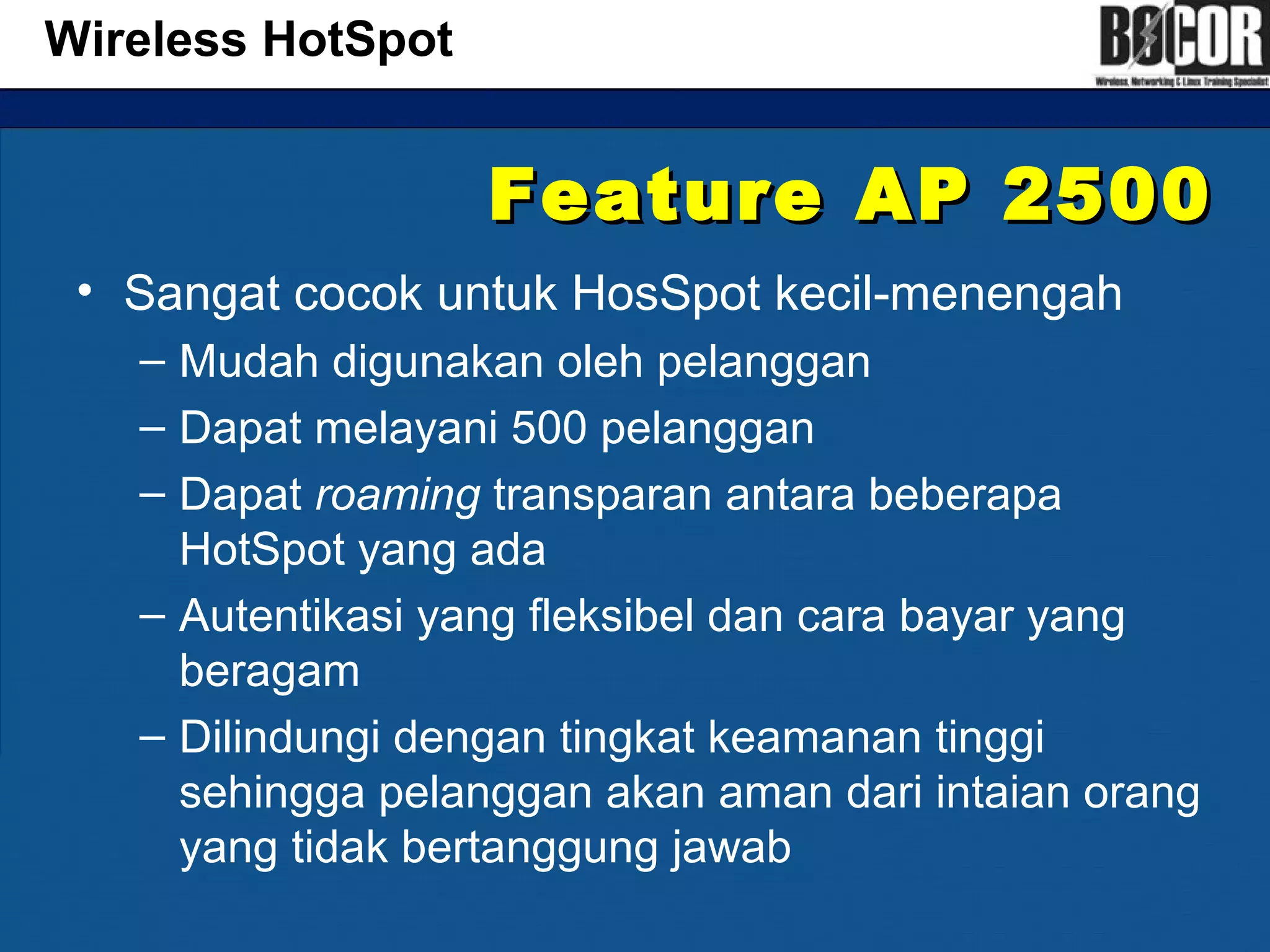

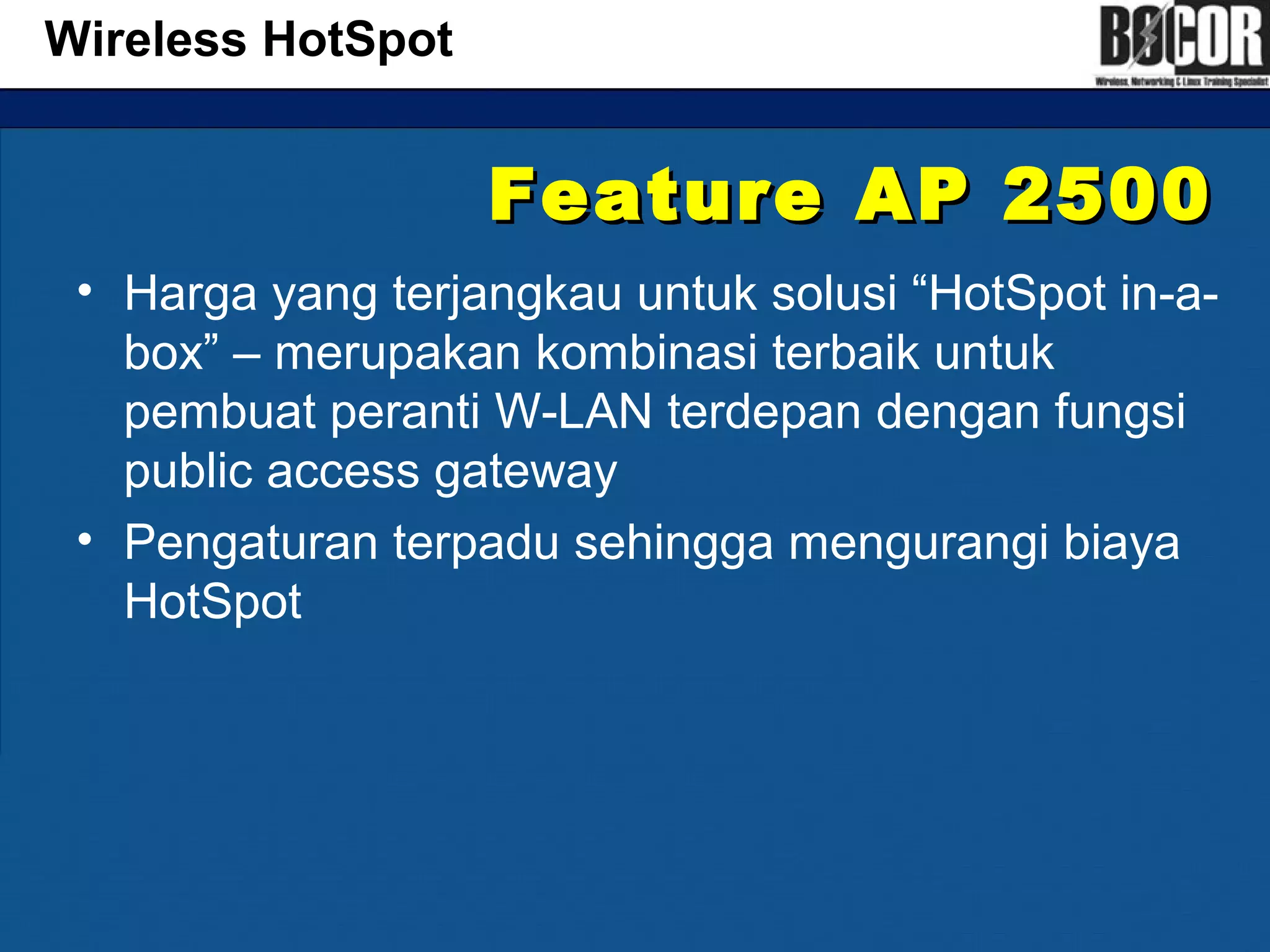

51. Feature AP 2500Feature AP 2500
• Sangat cocok untuk HosSpot kecil-menengah
– Mudah digunakan oleh pelanggan
– Dapat melayani 500 pelanggan
– Dapat roaming transparan antara beberapa
HotSpot yang ada
– Autentikasi yang fleksibel dan cara bayar yang
beragam
– Dilindungi dengan tingkat keamanan tinggi
sehingga pelanggan akan aman dari intaian orang
yang tidak bertanggung jawab
Wireless HotSpot

52. Feature AP 2500Feature AP 2500
• Harga yang terjangkau untuk solusi “HotSpot in-a-
box” – merupakan kombinasi terbaik untuk
pembuat peranti W-LAN terdepan dengan fungsi
public access gateway
• Pengaturan terpadu sehingga mengurangi biaya
HotSpot
Wireless HotSpot

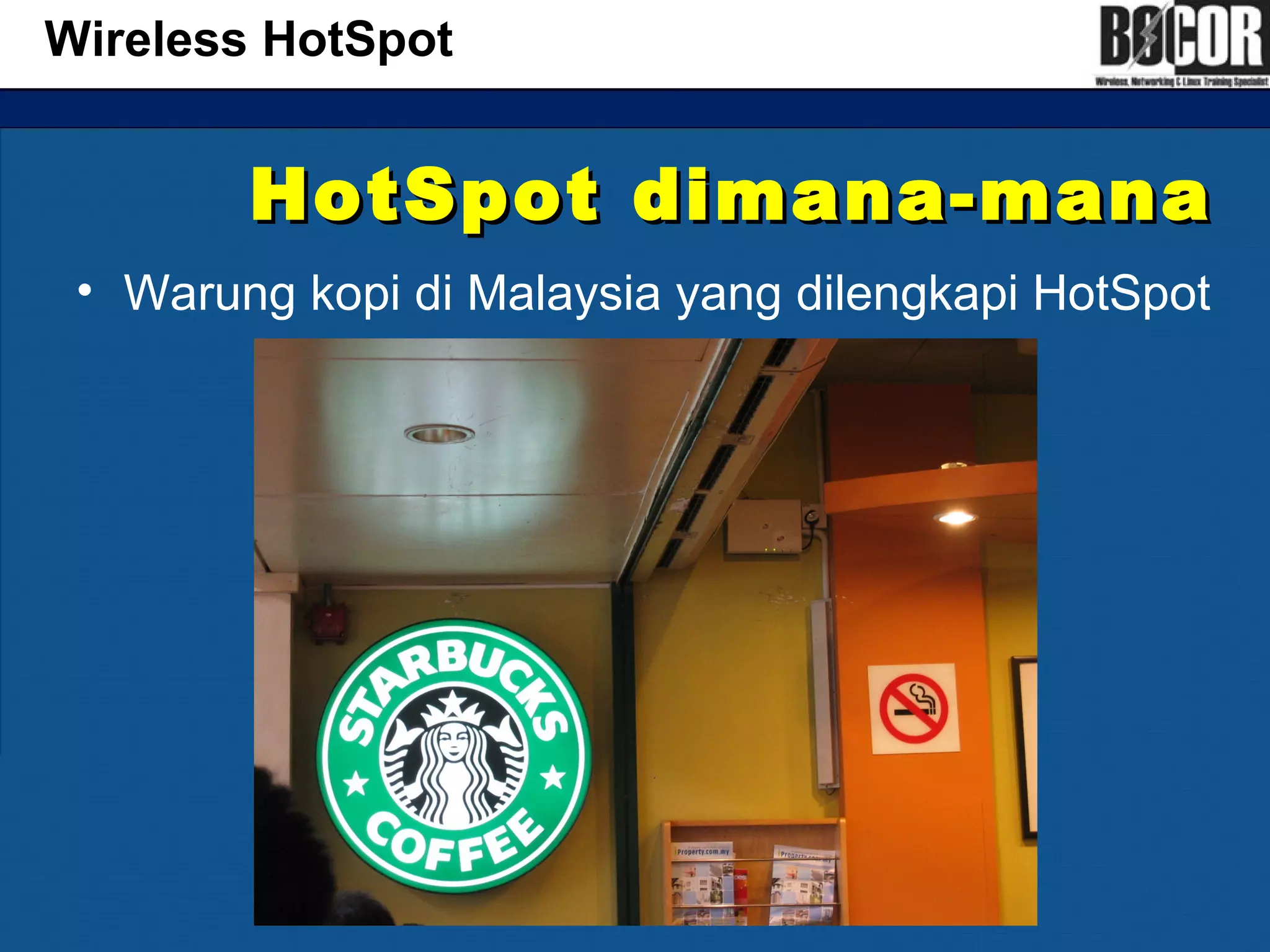

53. HotSpot dimana-manaHotSpot dimana-mana
• Warung kopi di Malaysia yang dilengkapi HotSpot
Wireless HotSpot

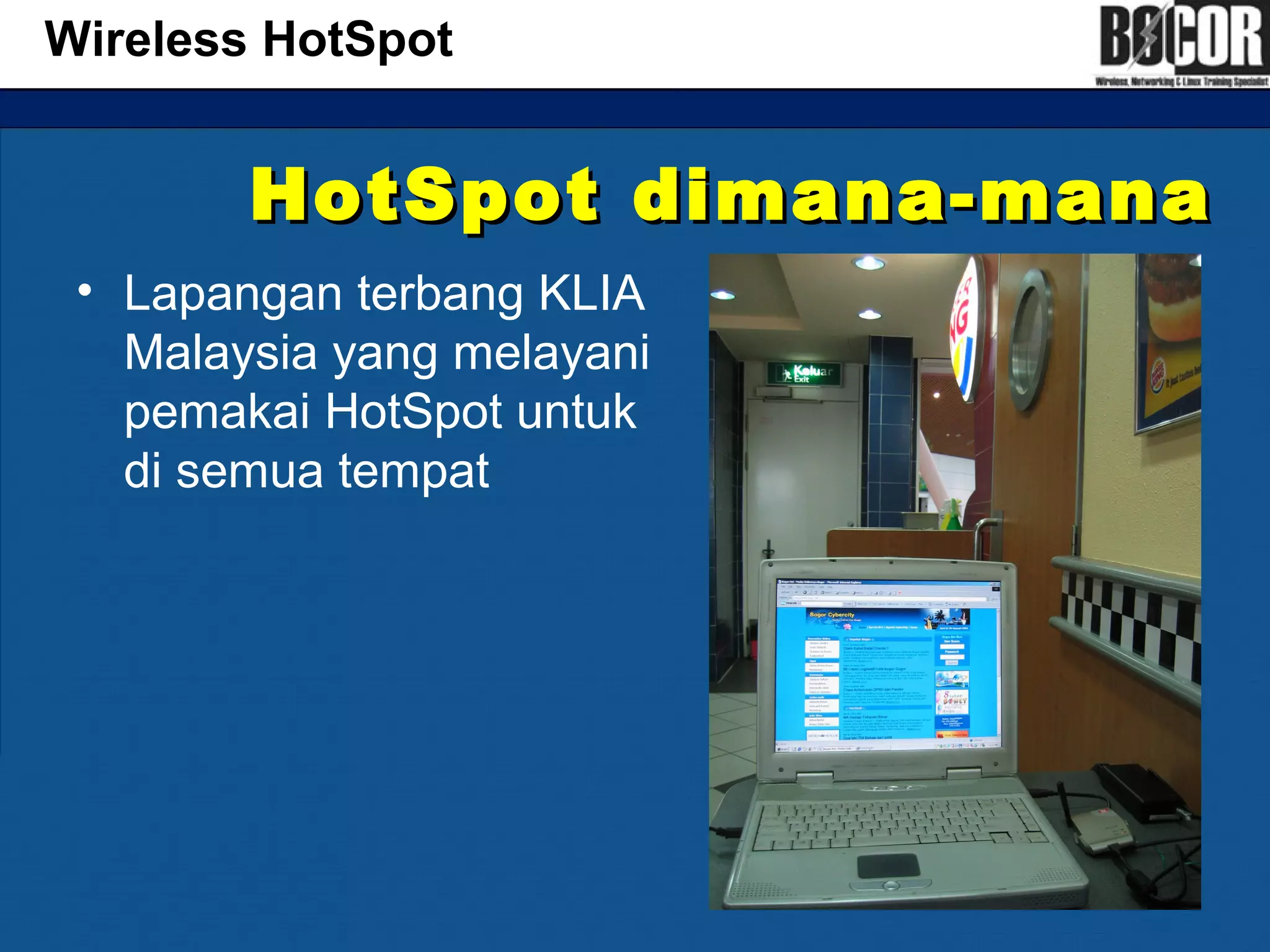

54. HotSpot dimana-manaHotSpot dimana-mana
• Lapangan terbang KLIA
Malaysia yang melayani
pemakai HotSpot untuk
di semua tempat
Wireless HotSpot

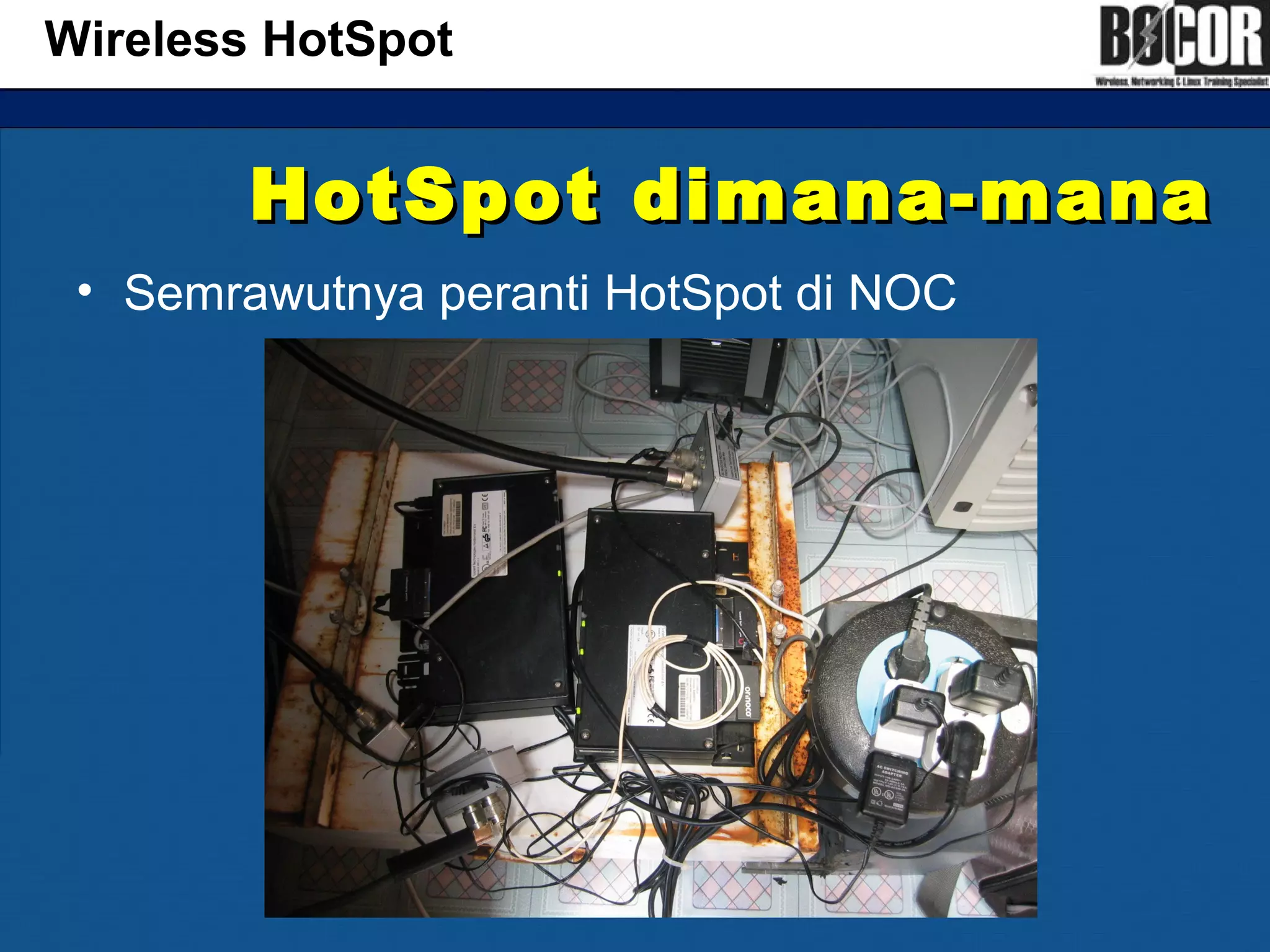

55. HotSpot dimana-manaHotSpot dimana-mana
• Semrawutnya peranti HotSpot di NOC
Wireless HotSpot

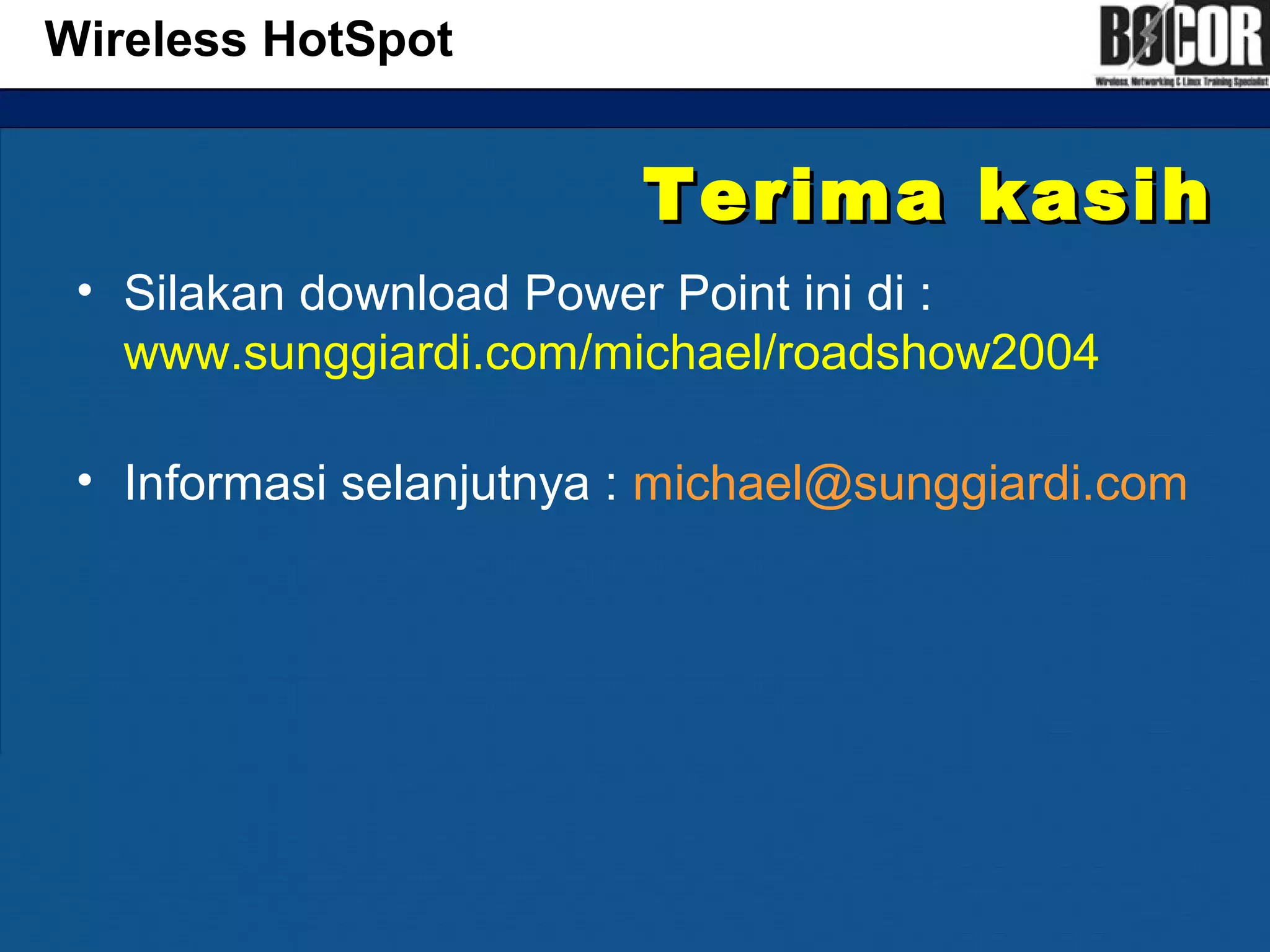

56. Terima kasihTerima kasih
• Silakan download Power Point ini di :
www.sunggiardi.com/michael/roadshow2004
• Informasi selanjutnya : michael@sunggiardi.com
Wireless HotSpot
