Introduction to computer network
這份文件介紹了網路的基本概念、分類及協定，包括網路架構的分層模型(OSI和TCP/IP)，並解釋了各層的功能和常用的網路指令。此外，文件還涵蓋了數位進位系統的介紹及其轉換，並簡述了TCP和UDP協定的特性及其在資料傳輸中的應用。
Introduction to computer network
- 1.
- 2. Who am I ‣陳靖汯 Redhung ‣ 資管⼆二 ‣ 資安熱愛者 ‣ CNA網管、區管 ‣ 熱舞社Locking教學（==？） ‣ 興趣：CTF、跳舞
- 3.
- 4.
- 5.

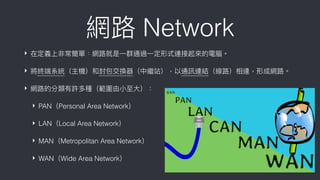

- 6. 網路路 Network ‣ 在定義上非常簡單﹕網路路就是⼀一群通過⼀一定形式連接起來來的電腦。 ‣將終端系統（主機）和封包交換器（中繼站），以通訊連結（線路路）相連，形成網路路。 ‣ 網路路的分類有許多種（範圍由⼩小⾄至⼤大）： ‣ PAN（Personal Area Network） ‣ LAN（Local Area Network） ‣ MAN（Metropolitan Area Network） ‣ WAN（Wide Area Network）

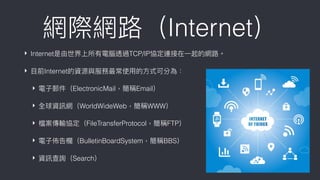

- 7. ‣ Internet是由世界上所有電腦透過TCP/IP協定連接在⼀一起的網路路。 ‣ ⽬目前Internet的資源與服務最常使⽤用的⽅方式可分為： ‣電⼦子郵件（ElectronicMail，簡稱Email） ‣ 全球資訊網（WorldWideWeb，簡稱WWW） ‣ 檔案傳輸協定（FileTransferProtocol，簡稱FTP） ‣ 電⼦子佈告欄欄（BulletinBoardSystem，簡稱BBS） ‣ 資訊查詢（Search） 網際網路路（Internet）
- 8. 協定 （Protocol） ‣ 定義設備之間該如何溝通。 ‣溝通的時候必須使⽤用兩兩邊都能瞭解的溝通⽅方式才聽得懂。 ‣ 就像是⼈人類在溝通時需要使⽤用兩兩邊都理理解的同種語⾔言。

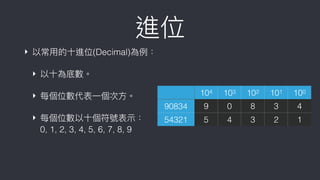

- 9. 進位 ‣ 以常⽤用的⼗十進位(Decimal)為例例： ‣ 以⼗十為底數。 ‣每個位數代表⼀一個次⽅方。 ‣ 每個位數以⼗十個符號表⽰示： 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 104 103 102 101 100 90834 9 0 8 3 4 54321 5 4 3 2 1

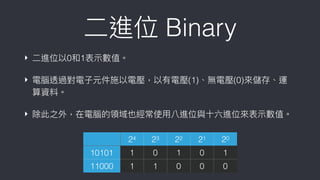

- 10. ⼆二進位 Binary ‣ ⼆二進位以0和1表⽰示數值。 ‣電腦透過對電⼦子元件施以電壓，以有電壓(1)、無電壓(0)來來儲存、運 算資料。 ‣ 除此之外，在電腦的領域也經常使⽤用八進位與⼗十六進位來來表⽰示數值。 24 23 22 21 20 10101 1 0 1 0 1 11000 1 1 0 0 0

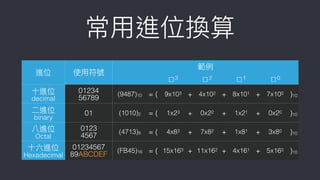

- 11. 常⽤用進位換算 ‣ 將任意進位轉換為⼗十進位 進位 使⽤用符號 範例例 ☐3☐2 ☐1 ☐0 ⼗十進位 decimal 01234 56789 (9487)10 = ( 9x103 + 4x102 + 8x101 + 7x100 )10 ⼆二進位 binary 01 (1010)2 = ( 1x23 + 0x22 + 1x21 + 0x20 )10 八進位 Octal 0123 4567 (4713)8 = ( 4x83 + 7x82 + 1x81 + 3x80 )10 ⼗十六進位 Hexadecimal 01234567 89ABCDEF (FB45)16 = ( 15x163 + 11x162 + 4x161 + 5x160 )10

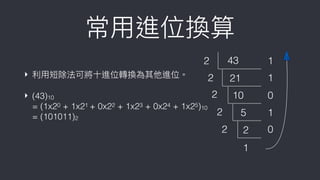

- 12. ‣ 利利⽤用短除法可將⼗十進位轉換為其他進位。 ‣ (43)10 = (1x20 + 1x21 + 0x22 + 1x23 + 0x24 + 1x25)10 = (101011)2 常⽤用進位換算 43 21 10 5 2 1 2 2 2 2 2 1 1 1 0 0

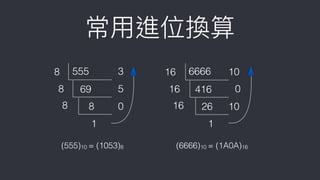

- 13.

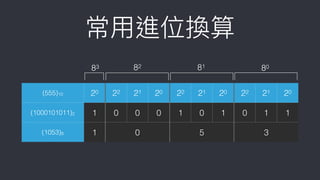

- 14. 常⽤用進位換算 (555)10 20 2221 20 22 21 20 22 21 20 (1000101011)2 1 0 0 0 1 0 1 0 1 1 (1053)8 1 0 5 3 80818283
- 15. 常⽤用進位換算 (6666)10 20 2322 21 20 23 22 21 20 23 22 21 20 (1101000001010)2 1 1 0 1 0 0 0 0 0 1 0 1 0 (1A0A)16 1 A 0 A 160161162163
- 16.

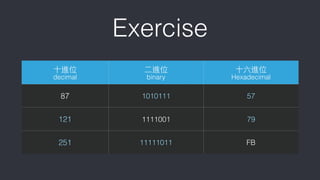

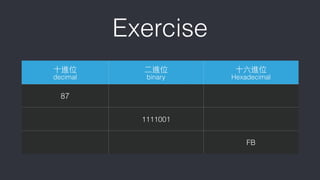

- 17. Exercise ⼗十進位 decimal ⼆二進位 binary ⼗十六進位 Hexadecimal 87 1010111 57 1211111001 79 251 11111011 FB

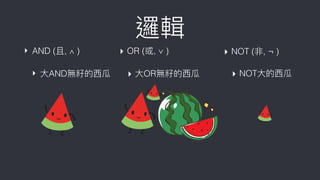

- 18. ‣ AND (且,∧ ) ‣ ⼤大AND無籽的⻄西瓜 ▸ OR (或, ∨ ) ▸ ⼤大OR無籽的⻄西瓜 ▸ NOT (非, ¬ ) ▸ NOT⼤大的⻄西瓜 邏輯

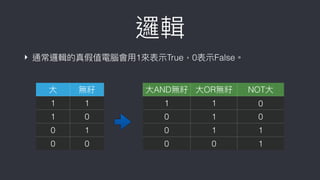

- 19. 邏輯 ‣ 通常邏輯的真假值電腦會⽤用1來來表⽰示True，0表⽰示False。 ⼤大 無籽⼤大AND無籽 ⼤大OR無籽 NOT⼤大 1 1 1 1 0 1 0 0 1 0 0 1 0 1 1 0 0 0 0 1

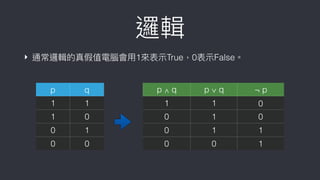

- 20. 邏輯 ‣ 通常邏輯的真假值電腦會⽤用1來來表⽰示True，0表⽰示False。 p qp ∧ q p ∨ q ¬ p 1 1 1 1 0 1 0 0 1 0 0 1 0 1 1 0 0 0 0 1

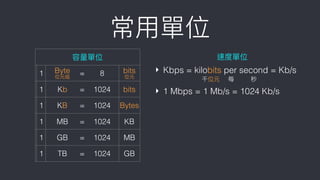

- 21. 速度單位 ‣ Kbps =kilobits per second = Kb/s 千位元 每 秒 ‣ 1 Mbps = 1 Mb/s = 1024 Kb/s 常⽤用單位 容量量單位 1 Byte 位元組 = 8 bits 位元 1 Kb = 1024 bits 1 KB = 1024 Bytes 1 MB = 1024 KB 1 GB = 1024 MB 1 TB = 1024 GB

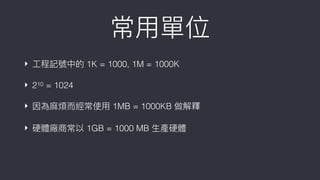

- 22. 常⽤用單位 ‣ ⼯工程記號中的 1K= 1000, 1M = 1000K ‣ 210 = 1024 ‣ 因為⿇麻煩⽽而經常使⽤用 1MB = 1000KB 做解釋 ‣ 硬體廠商常以 1GB = 1000 MB ⽣生產硬體
- 23. 分層式網路路架構 OSI Model &TCP/IP Model

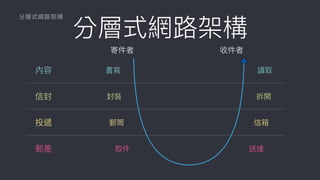

- 24. 分層式網路路架構 分層式網路路架構 內容 書寫 讀取 信封封裝 拆開 投遞 郵筒 信箱 郵差 取件 送達 寄件者 收件者

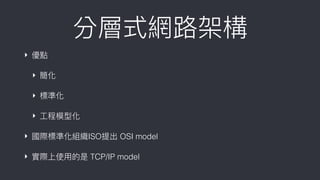

- 25. 分層式網路路架構 ‣ 優點 ‣ 簡化 ‣標準化 ‣ ⼯工程模型化 ‣ 國際標準化組織ISO提出 OSI model ‣ 實際上使⽤用的是 TCP/IP model

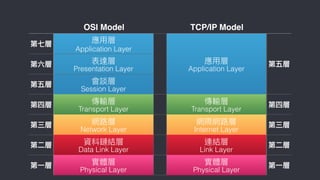

- 26. OSI Model TCP/IPModel 第七層 應⽤用層 Application Layer 應⽤用層 Application Layer 第五層第六層 表達層 Presentation Layer 第五層 會談層 Session Layer 第四層 傳輸層 Transport Layer 傳輸層 Transport Layer 第四層 第三層 網路路層 Network Layer 網際網路路層 Internet Layer 第三層 第⼆二層 資料鏈結層 Data Link Layer 連結層 Link Layer 第⼆二層 第⼀一層 實體層 Physical Layer 實體層 Physical Layer 第⼀一層

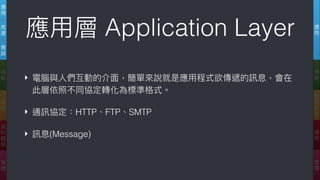

- 27. 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 應⽤用層 Application Layer ‣電腦與⼈人們互動的介⾯面，簡單來來說就是應⽤用程式欲傳遞的訊息，會在 此層依照不同協定轉化為標準格式。 ‣ 通訊協定：HTTP、FTP、SMTP ‣ 訊息(Message)

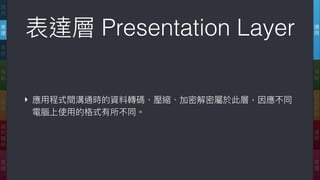

- 28. 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 表達層 Presentation Layer ‣應⽤用程式間溝通時的資料轉碼、壓縮、加密解密屬於此層，因應不同 電腦上使⽤用的格式有所不同。

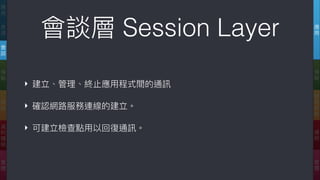

- 29. 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 會談層 Session Layer ‣建立、管理理、終⽌止應⽤用程式間的通訊 ‣ 確認網路路服務連線的建立。 ‣ 可建立檢查點⽤用以回復通訊。

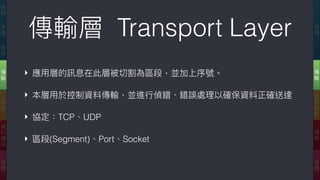

- 30. 傳輸層 Transport Layer ‣應⽤用層的訊息在此層被切割為區段，並加上序號。 ‣ 本層⽤用於控制資料傳輸，並進⾏行行偵錯、錯誤處理理以確保資料正確送達 ‣ 協定：TCP、UDP ‣ 區段(Segment)、Port、Socket 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

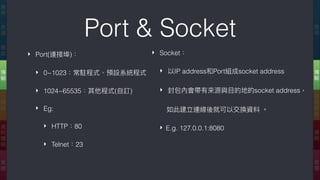

- 31. Port & Socket ‣Port(連接埠)： ‣ 0~1023：常駐程式、預設系統程式 ‣ 1024~65535：其他程式(⾃自訂) ‣ Eg: ‣ HTTP：80 ‣ Telnet：23 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 ‣ Socket： ‣ 以IP address和Port組成socket address ‣ 封包內會帶有來來源與⽬目的地的socket address， 如此建立連線後就可以交換資料 。 ‣ E.g. 127.0.0.1:8080

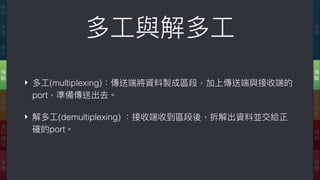

- 32. 多⼯工與解多⼯工 ‣ 多⼯工(multiplexing)：傳送端將資料製成區段，加上傳送端與接收端的 port，準備傳送出去。 ‣ 解多⼯工(demultiplexing)：接收端收到區段後，拆解出資料並交給正 確的port。 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體
- 33. TCP & UDP應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 傳輸層協定 傳輸準備 區段序號 錯誤處理理 傳輸速度 上層協定 TCP Transmission Control Protocol 連線導向 (三⽅方握⼿手) 有序 重傳 較慢 HTTP FTP UDP User Datagram Protocol 無 無序 丟棄 較快 DNS 即時影⾳音串串流

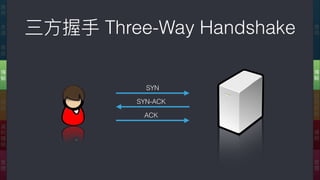

- 34. 三⽅方握⼿手 Three-Way Handshake應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 SYN SYN-ACK ACK
- 35. 三⽅方握⼿手 Three-Way Handshake應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 SYN SYN-ACK ACK 1. A：你在嗎？ 2. B：我在喔，那你呢？ 3. A：在喔！ 4. blablabla...（開始對話）
- 36. 三⽅方握⼿手 Three-Way Handshake應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 SYN SYN-ACK ACK 封包序號：N，確認號碼： 封包序號：M，確認號碼：N+1 封包序號：N+1，確認號碼：M+1

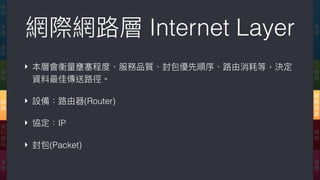

- 37. 網際網路路層 Internet Layer ‣本層會衡量量壅塞程度、服務品質、封包優先順序、路路由消耗等，決定 資料最佳傳送路路徑。 ‣ 設備：路路由器(Router) ‣ 協定：IP ‣ 封包(Packet) 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

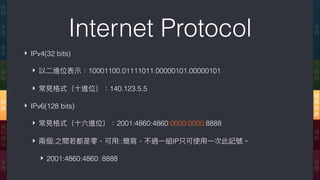

- 38. Internet Protocol ‣ IPv4(32bits) ‣ 以⼆二進位表⽰示：10001100.01111011.00000101.00000101 ‣ 常⾒見見格式（⼗十進位）：140.123.5.5 ‣ IPv6(128 bits) ‣ 常⾒見見格式（⼗十六進位）：2001:4860:4860:0000:0000:8888 ‣ 兩兩個:之間若若都是零，可⽤用::簡寫，不過⼀一組IP只可使⽤用⼀一次此記號。 ‣ 2001:4860:4860::8888 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

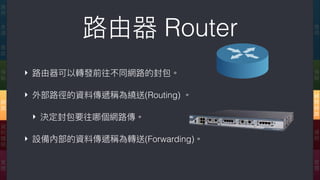

- 39. 路路由器 Router ‣ 路路由器可以轉發前往不同網路路的封包。 ‣外部路路徑的資料傳遞稱為繞送(Routing) 。 ‣ 決定封包要往哪個網路路傳。 ‣ 設備內部的資料傳遞稱為轉送(Forwarding)。 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

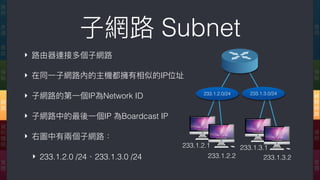

- 40. ‣ 路路由器連接多個⼦子網路路 ‣ 在同⼀一⼦子網路路內的主機都擁有相似的IP位址 ‣⼦子網路路的第⼀一個IP為Network ID ‣ ⼦子網路路中的最後⼀一個IP 為Boardcast IP ‣ 右圖中有兩兩個⼦子網路路： ‣ 233.1.2.0 /24、233.1.3.0 /24 ⼦子網路路 Subnet 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 233.1.2.1 233.1.2.2 233.1.3.1 233.1.3.2 233.1.3.0/24233.1.2.0/24

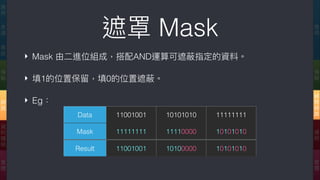

- 41. ‣ Mask 由⼆二進位組成，搭配AND運算可遮蔽指定的資料。 ‣填1的位置保留留，填0的位置遮蔽。 ‣ Eg： 遮罩 Mask 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 Data 11001001 10101010 11111111 Mask 11111111 11110000 10101010 Result 11001001 10100000 10101010

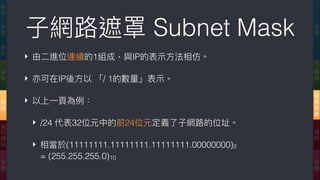

- 42. ‣ 由⼆二進位連續的1組成，與IP的表⽰示⽅方法相仿。 ‣ 亦可在IP後⽅方以「/ 1的數量量」表⽰示。 ‣ 以上⼀一⾴頁為例例： ‣ /24 代表32位元中的前24位元定義了了⼦子網路路的位址。 ‣ 相當於(11111111.11111111.11111111.00000000)2 = (255.255.255.0)10 ⼦子網路路遮罩 Subnet Mask 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

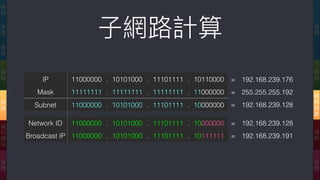

- 43. ‣ 以192.168.239.176 /26為例例： ⼦子網路路計算應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 IP 11000000 . 10101000 . 11101111 . 10110000 = 192.168.239.176 Mask 11111111 . 11111111 . 11111111 . 11000000 = 255.255.255.192 Subnet 11000000 . 10101000 . 11101111 . 10000000 = 192.168.239.128 Network ID 11000000 . 10101000 . 11101111 . 10000000 = 192.168.239.128 Broadcast IP 11000000 . 10101000 . 11101111 . 10111111 = 192.168.239.191

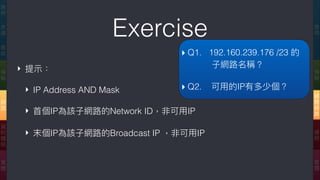

- 44. Exercise 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 ‣ 提⽰示： ‣IP Address AND Mask ‣ ⾸首個IP為該⼦子網路路的Network ID，非可⽤用IP ‣ 末個IP為該⼦子網路路的Broadcast IP ，非可⽤用IP ▸ Q1. 192.160.239.176 /23 的 ⼦子網路路名稱？ ▸ Q2. 可⽤用的IP有多少個？

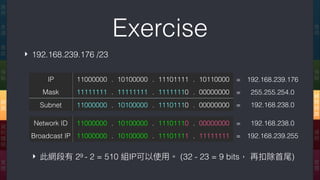

- 45. Exercise 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體 ‣ 192.168.239.176/23 ‣ 此網段有 29 - 2 = 510 組IP可以使⽤用。 (32 - 23 = 9 bits， 再扣除⾸首尾) IP 11000000 . 10100000 . 11101111 . 10110000 = 192.168.239.176 Mask 11111111 . 11111111 . 11111110 . 00000000 = 255.255.254.0 Subnet 11000000 . 10100000 . 11101110 . 00000000 = 192.168.238.0 Network ID 11000000 . 10100000 . 11101110 . 00000000 = 192.168.238.0 Broadcast IP 11000000 . 10100000 . 11101111 . 11111111 = 192.168.239.255

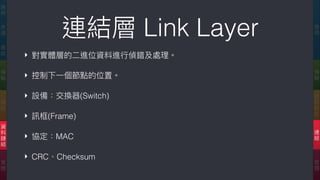

- 46. 連結層 Link Layer ‣對實體層的⼆二進位資料進⾏行行偵錯及處理理。 ‣ 控制下⼀一個節點的位置。 ‣ 設備：交換器(Switch) ‣ 訊框(Frame) ‣ 協定：MAC ‣ CRC、Checksum 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

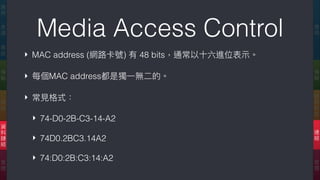

- 47. Media Access Control ‣MAC address (網路路卡號) 有 48 bits，通常以⼗十六進位表⽰示。 ‣ 每個MAC address都是獨⼀一無⼆二的。 ‣ 常⾒見見格式： ‣ 74-D0-2B-C3-14-A2 ‣ 74D0.2BC3.14A2 ‣ 74:D0:2B:C3:14:A2 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

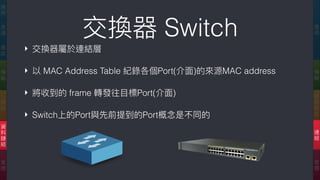

- 48. 交換器 Switch ‣ 交換器屬於連結層 ‣以 MAC Address Table 紀錄各個Port(介⾯面)的來來源MAC address ‣ 將收到的 frame 轉發往⽬目標Port(介⾯面) ‣ Switch上的Port與先前提到的Port概念念是不同的 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體
- 49. 實體層 Physical Layer ‣本層會將資料個別的位元⼀一個⼀一個搬⾄至下個節點。 ‣ 協定取決於實體媒介 ‣ 雙絞銅線、光纖、同軸電纜 ‣ 設備： ‣ 網路路線：UTP 無遮蔽式雙絞線 ‣ 網路路介⾯面卡 應 ⽤用 傳 輸 網 際 網 路路 連 結 實 體 應 ⽤用 表 達 會 談 傳 輸 網 路路 資 料 鏈 結 實 體

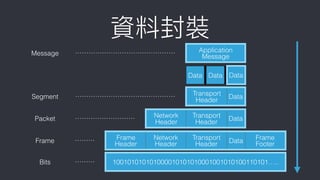

- 50. 資料封裝 Message ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ Application Message DataData Data Segment ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ Transport Header Data Packet ⋯⋯⋯⋯⋯⋯⋯⋯⋯ Network Header Transport Header Data Frame ⋯⋯⋯ Frame Header Network Header Transport Header Data Frame Footer Bits ⋯⋯⋯ 100101010101000010101010001001010100110101…..
- 51.

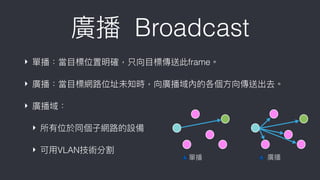

- 52. 單播 廣播 ‣ 單播：當⽬目標位置明確，只向⽬目標傳送此frame。 ‣廣播：當⽬目標網路路位址未知時，向廣播域內的各個⽅方向傳送出去。 ‣ 廣播域： ‣ 所有位於同個⼦子網路路的設備 ‣ 可⽤用VLAN技術分割 廣播 Broadcast
- 53. 單⼀一⼦子網路路傳遞 ( A→ B ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包

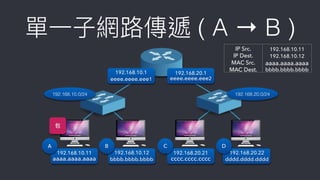

- 54. 單⼀一⼦子網路路傳遞 ( A→ B ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 IP Src. 192.168.10.11 IP Dest. 192.168.10.12 MAC Src. aaaa.aaaa.aaaa MAC Dest. bbbb.bbbb.bbbb 包

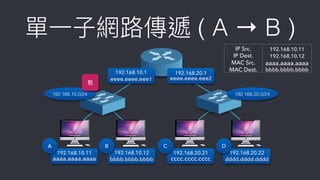

- 55. 單⼀一⼦子網路路傳遞 ( A→ B ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.10.12 MAC Src. aaaa.aaaa.aaaa MAC Dest. bbbb.bbbb.bbbb
- 56. 單⼀一⼦子網路路傳遞 ( A→ B ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.10.12 MAC Src. aaaa.aaaa.aaaa MAC Dest. bbbb.bbbb.bbbb

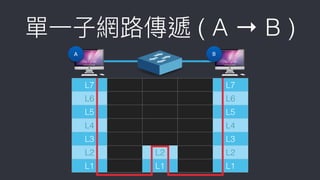

- 57. L7 L7 L6 L6 L5L5 L4 L4 L3 L3 L2 L2 L2 L1 L1 L1 單⼀一⼦子網路路傳遞 ( A → B ) Ａ B

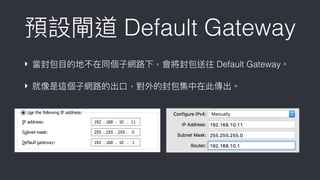

- 58. 預設閘道 Default Gateway ‣當封包⽬目的地不在同個⼦子網路路下，會將封包送往 Default Gateway。 ‣ 就像是這個⼦子網路路的出⼝口，對外的封包集中在此傳出。

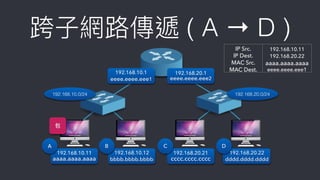

- 59. 跨⼦子網路路傳遞 ( A→ D ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.20.22 MAC Src. aaaa.aaaa.aaaa MAC Dest. eeee.eeee.eee1

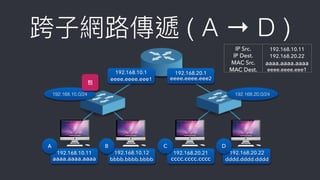

- 60. 跨⼦子網路路傳遞 ( A→ D ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.20.22 MAC Src. aaaa.aaaa.aaaa MAC Dest. eeee.eeee.eee1

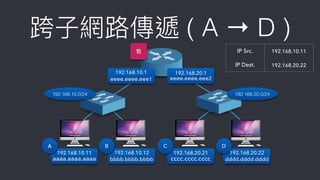

- 61. 跨⼦子網路路傳遞 ( A→ D ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.20.22
- 62. 跨⼦子網路路傳遞 ( A→ D ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.20.22 MAC Src. eeee.eeee.eee2 MAC Dest. dddd.dddd.dddd
- 63. 跨⼦子網路路傳遞 ( A→ D ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.20.22 MAC Src. eeee.eeee.eee2 MAC Dest. dddd.dddd.dddd

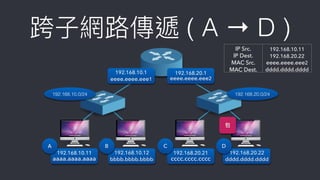

- 64. 跨⼦子網路路傳遞 ( A→ D ) 192.168.10.11 aaaa.aaaa.aaaa Ａ 192.168.10.12 bbbb.bbbb.bbbb 192.168.20.21 cccc.cccc.cccc B C 192.168.10.11 bbbb.bbbb.bbbb 192.168.20.22 dddd.dddd.dddd D 192.168.10.0/24 192.168.20.1 eeee.eeee.eee2 192.168.10.1 eeee.eeee.eee1 192.168.20.0/24 包 IP Src. 192.168.10.11 IP Dest. 192.168.20.22 MAC Src. eeee.eeee.eee2 MAC Dest. dddd.dddd.dddd

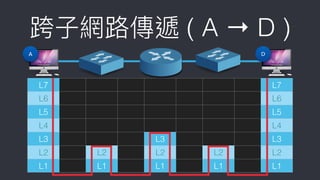

- 65. L7 L7 L6 L6 L5L5 L4 L4 L3 L3 L3 L2 L2 L2 L2 L2 L1 L1 L1 L1 L1 跨⼦子網路路傳遞 ( A → D ) Ａ D

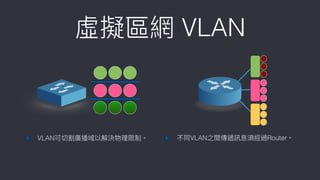

- 66.
- 67.

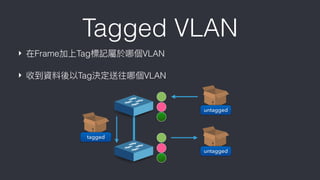

- 68. Tagged VLAN ‣ 在Frame加上Tag標記屬於哪個VLAN ‣收到資料後以Tag決定送往哪個VLAN untagged untagged tagged
- 69. Domain Name System DNSServer www.ccu.edu.tw 140.123.5.5 Domain Name IP Address ‣ 網域名稱系統，就像是⾝身分證上的姓名， 比起⾝身分證字號更更好記 ‣ 使⽤用UDP ‣ 屬於應⽤用層

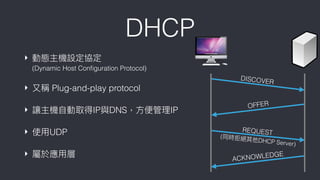

- 70. DHCP OFFER ACKNOWLEDGE DISCOVER REQUEST (同時拒絕其他DHCP Server) ‣ 動態主機設定協定 (DynamicHost Configuration Protocol) ‣ ⼜又稱 Plug-and-play protocol ‣ 讓主機⾃自動取得IP與DNS，⽅方便便管理理IP ‣ 使⽤用UDP ‣ 屬於應⽤用層

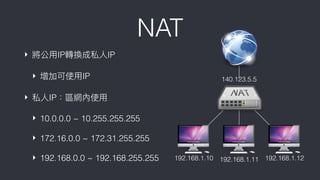

- 71. NAT ‣ 將公⽤用IP轉換成私⼈人IP ‣ 增加可使⽤用IP ‣私⼈人IP：區網內使⽤用 ‣ 10.0.0.0 ~ 10.255.255.255 ‣ 172.16.0.0 ~ 172.31.255.255 ‣ 192.168.0.0 ~ 192.168.255.255 140.123.5.5 192.168.1.10 192.168.1.11 192.168.1.12

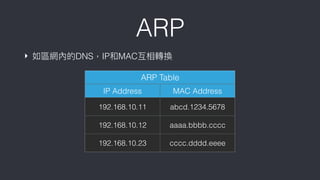

- 72. ARP ‣ 如區網內的DNS，IP和MAC互相轉換 ARP Table IPAddress MAC Address 192.168.10.11 abcd.1234.5678 192.168.10.12 aaaa.bbbb.cccc 192.168.10.23 cccc.dddd.eeee
- 73. Spanning Tree Protocol ‣Spanning Tree 是為了了防⽌止在網路路中出現迴圈(loop)，進⽽而產⽣生廣播風 暴暴(broadcast streams) 的技術。 ‣ 含STP資訊的訊框(Frame)稱為BPDU
- 74.
- 75. 如何輸入指令 ‣ Windows: ‣ 開啟命令提⽰示字元(cmd)或是PowerShell。 ‣ 快速開啟：按下 + R，輸入 cmd 後，按下確定。 ‣ Unix: ‣ 開啟終端機(Terminal)。

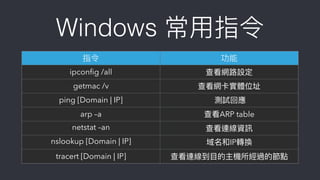

- 76. Windows 常⽤用指令 指令 功能 ipconfig/all 查看網路路設定 getmac /v 查看網卡實體位址 ping [Domain | IP] 測試回應 arp –a 查看ARP table netstat –an 查看連線資訊 nslookup [Domain | IP] 域名和IP轉換 tracert [Domain | IP] 查看連線到⽬目的主機所經過的節點

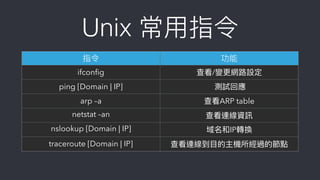

- 77. Unix 常⽤用指令 指令 功能 ifconfig查看/變更更網路路設定 ping [Domain | IP] 測試回應 arp –a 查看ARP table netstat –an 查看連線資訊 nslookup [Domain | IP] 域名和IP轉換 traceroute [Domain | IP] 查看連線到⽬目的主機所經過的節點
