1. Internet delle cose ed i Makers
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

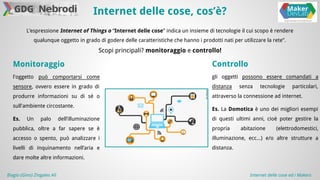

2. Internet delle cose, cos’è?
L’espressione Internet of Things o “Internet delle cose” indica un insieme di tecnologie il cui scopo è rendere
qualunque oggetto in grado di godere delle caratteristiche che hanno i prodotti nati per utilizzare la rete”.
Scopi principali? monitoraggio e controllo!
Controllo
gli oggetti possono essere comandati a
distanza senza tecnologie particolari,
attraverso la connessione ad internet.
Es. La Domotica è uno dei migliori esempi
di questi ultimi anni, cioè poter gestire la
propria abitazione (elettrodomestici,
illuminazione, ecc...) e/o altre strutture a
distanza.
Monitoraggio
l'oggetto può comportarsi come
sensore, ovvero essere in grado di
produrre informazioni su di sé o
sull'ambiente circostante.
Es. Un palo dell’illuminazione
pubblica, oltre a far sapere se è
accesso o spento, può analizzare i
livelli di inquinamento nell’aria e
dare molte altre informazioni.
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

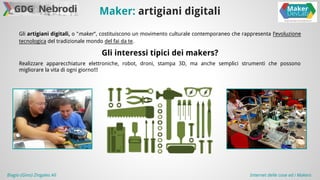

3. Maker: artigiani digitali
Gli artigiani digitali, o "maker", costituiscono un movimento culturale contemporaneo che rappresenta l’evoluzione
tecnologica del tradizionale mondo del fai da te.
Gli interessi tipici dei makers?
Realizzare apparecchiature elettroniche, robot, droni, stampa 3D, ma anche semplici strumenti che possono
migliorare la vita di ogni giorno!!!
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

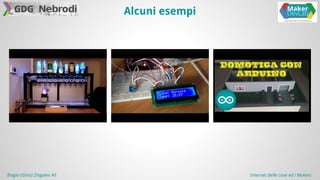

4. Alcuni esempi
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

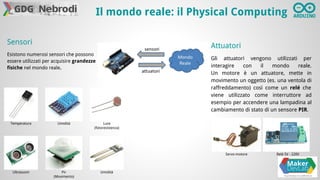

5. Il mondo reale: il Physical Computing
Sensori
Esistono numerosi sensori che possono
essere utilizzati per acquisire grandezze
fisiche nel mondo reale.
Attuatori
Gli attuatori vengono utilizzati per
interagire con il mondo reale.
Un motore è un attuatore, mette in
movimento un oggetto (es. una ventola di
raffreddamento) così come un relé che
viene utilizzato come interruttore ad
esempio per accendere una lampadina al
cambiamento di stato di un sensore PIR.
Temperatura Umidità Luce
(fotoresistenza)
Ultrasuoni Pir
(Movimento)
Umidità
Servo-motore Relé 5V - 220V

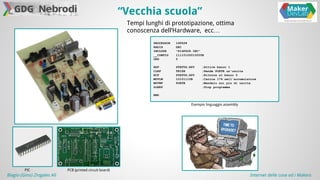

6. “Vecchia scuola”
Tempi lunghi di prototipazione, ottima
conoscenza dell’Hardware, ecc…
PIC PCB (printed circuit board)
PROCESSOR 16F628
RADIX DEC
INCLUDE "P16F628.INC"
__CONFIG 11110100010000B
ORG 0
BSF STATUS,RP0 ;Attiva banco 1
CLRF TRISB ;Rende PORTB un'uscita
BCF STATUS,RP0 ;Ritorna al banco 0
MOVLW 10101110B ;Carica 174 nell'accumulatore
MOVWF PORTB ;Mandalo sui pin di uscita
SLEEP ;Stop programma
END
Esempio linguaggio assembly
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

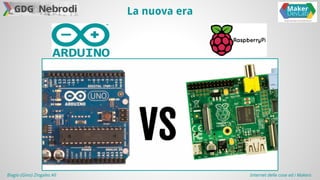

7. La nuova era
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

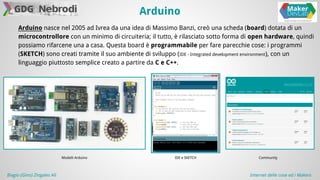

8. Arduino
Arduino nasce nel 2005 ad Ivrea da una idea di Massimo Banzi, creò una scheda (board) dotata di un
microcontrollore con un minimo di circuiteria; il tutto, è rilasciato sotto forma di open hardware, quindi
possiamo rifarcene una a casa. Questa board è programmabile per fare parecchie cose: i programmi
(SKETCH) sono creati tramite il suo ambiente di sviluppo (IDE - Integrated development environment), con un
linguaggio piuttosto semplice creato a partire da C e C++.
Modelli Arduino
IDE e SKETCH Community
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

9. Arduino un “mostro” di potenza!
Caratteristiche tecniche
Salvare Sketch
Salvare Variabili
Salvare dati e parametri
Velocità processore
Arduino UNO Rev 3
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

10. Raspberry PI
Raspberry Pi è una board con tutto quello che possiamo aspettarci da un computer.
Al suo interno vi è un sistema operativo (una distribuzione derivata da Debian). Questo significa che mentre Arduino
viene usato per la gestione di segnali e altro attraverso il microcontrollore, su Raspberry possiamo anche far girare i nostri
software, ossia qualcosa di “meno elettronico“. Infatti, può essere utsata per la gestione casalinga (e non) del software,
sono diversi i linguaggi da poter usare: Python, Java, C/C++, Rugby, PHP, Perl, ecc...
Biagio (Gino) Zingales Alì Sistema Operativo
Internet delle cose ed i Makers
Raspberry PI model B+
Raspberry PI model B

11. Raspberry PI: Hardware e Software
● Piccolo come una carta di credito
● Video: HDMI o RCA analogico
● Input: tastiere e mouse USB
● Audio: jack 3.5 o HDMI audio
● 2 porte USB (modello B)
● Scheda SD
● Alimentazione: Micro USB
● RAM: 512 MB
● CPU ARM Broadcom 700 Mhz + GPU Videocore
● Connettore GPIO di comunicazione
● Ethernet 10/100 (o WiFi USB compatibili)
Schema dispositivo
Al contrario di Arduino, il Raspberry ha un vero e proprio
sistema operativo.
Per semplificare il tutto la Raspberry Pi Foundation ha creato
NOOBS (New Out Of the Box Software).
Questo software permette di scegliere tramite una finestra di
dialogo al primo avvio quale tra i vari sistemi operativi si
vuole installare.
RASPBIAN PIDORA RASPBMC RISC OS OPENELEC
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

12. Qualche esempio!
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

13. Esempio Arduino: KNOCK LOCK
Aprire la porta di casa con un combinazione segreta!
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

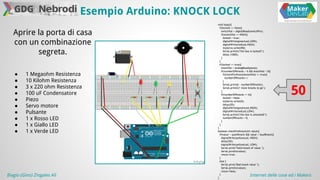

14. Esempio Arduino: KNOCK LOCK
Aprire la porta di casa
con un combinazione
segreta.
● 1 Megaohm Resistenza
● 10 Kilohm Resistenza
● 3 x 220 ohm Resistenza
● 100 uF Condensatore
● Piezo
● Servo motore
● Pulsante
● 1 x Rosso LED
● 1 x Giallo LED
● 1 x Verde LED
void loop(){
if(locked == false){
switchVal = digitalRead(switchPin);
if(switchVal == HIGH){
locked = true;
digitalWrite(greenLed,LOW);
digitalWrite(redLed,HIGH);
myServo.write(90);
Serial.println("the box is locked!");
delay (1000);
}
}
if(locked == true){
knockVal = analogRead(piezo);
if(numberOfKnocks < 6 && knockVal > 0){
if(checkForKnock(knockVal) == true){
numberOfKnocks++;
}
Serial.print(6 - numberOfKnocks);
Serial.println(" more knocks to go");
}
if(numberOfKnocks >= 6){
locked = false;
myServo.write(0);
delay(20);
digitalWrite(greenLed,HIGH);
digitalWrite(redLed,LOW);
Serial.println("the box is unlocked!");
numberOfKnocks = 0;
}
}
}
boolean checkForKnock(int value){
if(value > quietKnock && value < loudKnock){
digitalWrite(yellowLed, HIGH);
delay(50);
digitalWrite(yellowLed, LOW);
Serial.print("Valid knock of value ");
Serial.println(value);
return true;
}
else {
Serial.print("Bad knock value ");
Serial.println(value);
return false;
}
}
50
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

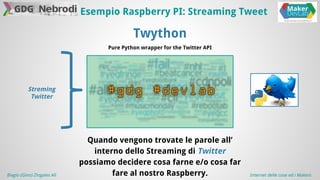

15. Esempio Raspberry PI: Streaming Tweet
Twython
Pure Python wrapper for the Twitter API
Streming
Twitter
Quando vengono trovate le parole all’
interno dello Streaming di Twitter
possiamo decidere cosa farne e/o cosa far
fare al nostro Raspberry.
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

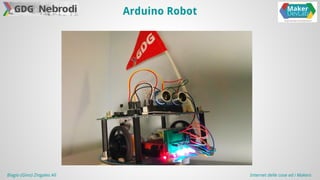

16. Arduino Robot
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

17. Arduino Mega 2560
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

18. Un piccolo video!
Fonte: Econocom Smartlife
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

19. UN PO’ DI LINK
http://arduino.cc/ - Sito ufficiale di Arduino
http://www.raspberrypi.org/ - Sito ufficiale di Raspberry Pi
http://www.instructables.com/ - Sito con tante idee da creare
http://www.makerfairerome.eu/ - Evento dedicato al mondo dei Maker
https://twython.readthedocs.org - Pure Python wrapper for the Twitter API. Supports both normal and
streaming Twitter APIs
/biagio.zingales
/+BiagioZingalesAlì
@biagio_zingales
Biagio (Gino) Zingales Alì Internet delle cose ed i Makers

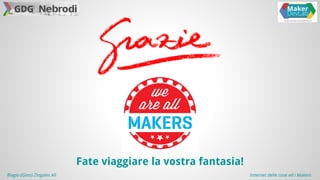

20. Fate viaggiare la vostra fantasia!
