Geopaparazzi実習（Geopaparazziハンズオン）

1
FOSS4G Hokkaido2016Geopaparazziハンズオン
Geopaparazzi実習

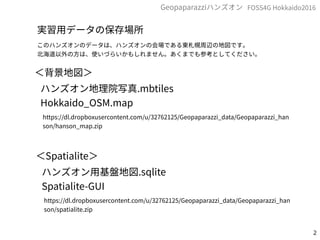

2
実習用データの保存場所
＜背景地図＞
ハンズオン地理院写真.mbtiles
Hokkaido_OSM.map
https://dl.dropboxusercontent.com/u/32762125/Geopaparazzi_data/Geopaparazzi_han
son/hanson_map.zip
＜Spatialite＞
ハンズオン用基盤地図.sqlite
Spatialite-GUI
son/spatialite.zip
このハンズオンのデータは、ハンズオンの会場である東札幌周辺の地図です。
北海道以外の方は、使いづらいかもしれません。あくまでも参考としてください。

3

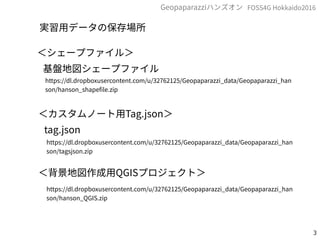

実習用データの保存場所
＜シェープファイル＞
基盤地図シェープファイル
son/hanson_shapefile.zip
＜カスタムノート用Tag.json＞
tag.json
son/tagsjson.zip
＜背景地図作成用QGISプロジェクト＞
son/hanson_QGIS.zip

4

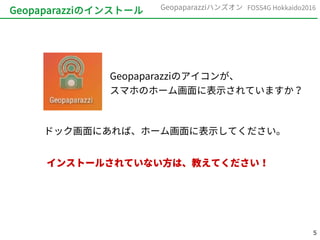

Geopaparazziのインストール

5
Geopaparazziのアイコンが、
スマホのホーム画面に表示されていますか？
Geopaparazziのインストール
ドック画面にあれば、ホーム画面に表示してください。
インストールされていない方は、教えてください！

6
Geopaparazziの起動

7
Geopaparazziの起動
Geopaparazziをタップして、アプリを起動します。

8
データの確認

9

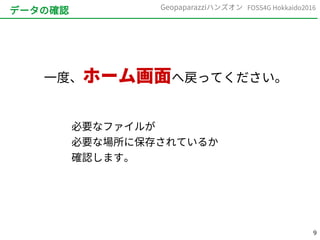

データの確認
一度、ホーム画面へ戻ってください。
必要なファイルが
必要な場所に保存されているか
確認します。

10

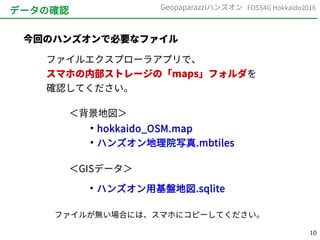

データの確認
今回のハンズオンで必要なファイル
ファイルエクスプローラアプリで、
スマホの内部ストレージの「maps」フォルダを
確認してください。
●
hokkaido_OSM.map
●
ハンズオン地理院写真.mbtiles
＜背景地図＞
＜GISデータ＞
●
ハンズオン用基盤地図.sqlite
ファイルが無い場合には、スマホにコピーしてください。

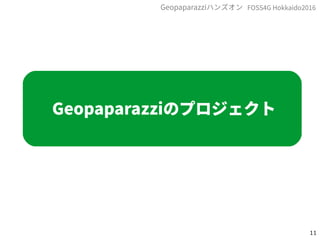

11
Geopaparazziのプロジェクト

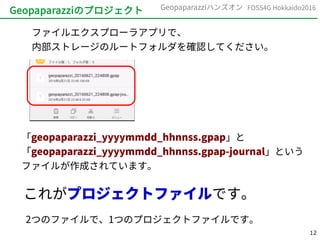

12
ファイルエクスプローラアプリで、
内部ストレージのルートフォルダを確認してください。
「geopaparazzi_yyyymmdd_hhnnss.gpap」と
「geopaparazzi_yyyymmdd_hhnnss.gpap-journal」という
ファイルが作成されています。
これがプロジェクトファイルです。
2つのファイルで、1つのプロジェクトファイルです。

13

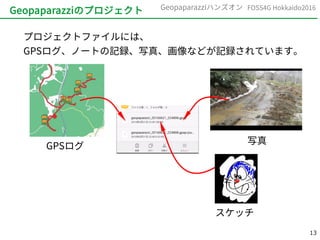

プロジェクトファイルには、
GPSログ、ノートの記録、写真、画像などが記録されています。
GPSログ
写真
スケッチ

14

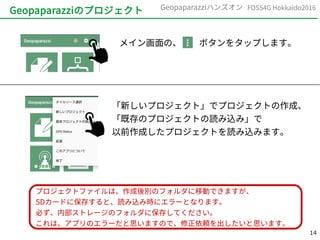

メイン画面の、　　ボタンをタップします。
「新しいプロジェクト」でプロジェクトの作成、
「既存のプロジェクトの読み込み」で
以前作成したプロジェクトを読み込みます。
プロジェクトファイルは、作成後別のフォルダに移動できますが、
SDカードに保存すると、読み込み時にエラーとなります。
必ず、内部ストレージのフォルダに保存してください。
これは、アプリのエラーだと思いますので、修正依頼を出したいと思います。

15

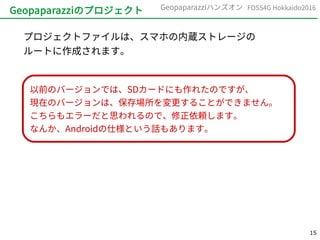

プロジェクトファイルは、スマホの内蔵ストレージの
ルートに作成されます。
以前のバージョンでは、SDカードにも作れたのですが、
現在のバージョンは、保存場所を変更することができません。
こちらもエラーだと思われるので、修正依頼します。
なんか、Androidの仕様という話もあります。

16

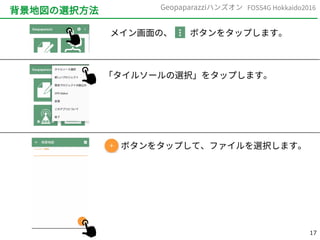

背景地図の選択方法

17
メイン画面の、　　ボタンをタップします。
「タイルソールの選択」をタップします。
　　　ボタンをタップして、ファイルを選択します。

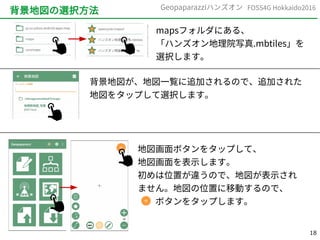

18
mapsフォルダにある、
「ハンズオン地理院写真.mbtiles」を
選択します。
背景地図が、地図一覧に追加されるので、追加された
地図をタップして選択します。
地図画面ボタンをタップして、
地図画面を表示します。
初めは位置が違うので、地図が表示され
ません。地図の位置に移動するので、
　　ボタンをタップします。

19
「背景マップの中心へ」をタップして、
画面を地図の中心に移動します。
GPSを側位している場合には、
　　をタップすると現在位置に
移動できます。

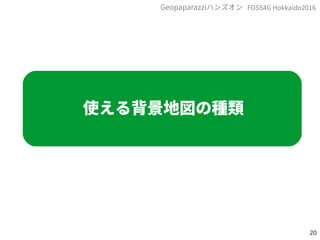

20
使える背景地図の種類

21

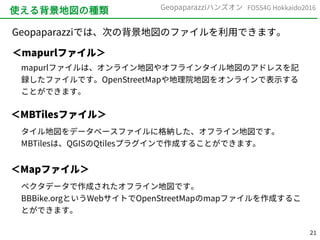

使える背景地図の種類
Geopaparazziでは、次の背景地図のファイルを利用できます。
＜mapurlファイル＞
mapurlファイルは、オンライン地図やオフラインタイル地図のアドレスを記
録したファイルです。OpenStreetMapや地理院地図をオンラインで表示する
ことができます。
＜MBTilesファイル＞
タイル地図をデータベースファイルに格納した、オフライン地図です。
MBTilesは、QGISのQtilesプラグインで作成することができます。
＜Mapファイル＞
ベクタデータで作成されたオフライン地図です。
BBBike.orgというWebサイトでOpenStreetMapのmapファイルを作成するこ
とができます。

22

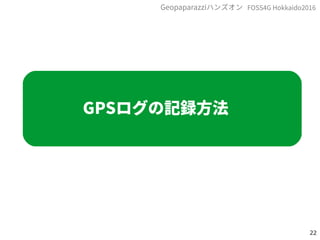

GPSログの記録方法

23

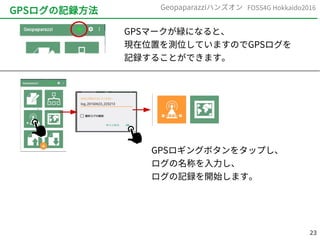

GPSマークが緑になると、
現在位置を測位していますのでGPSログを
記録することができます。
GPSロギングボタンをタップし、
ログの名称を入力し、
ログの記録を開始します。

24

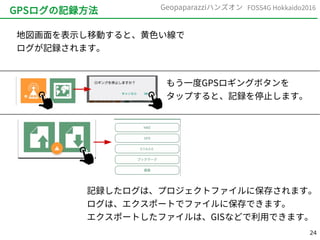

地図画面を表示し移動すると、黄色い線で
ログが記録されます。
記録したログは、プロジェクトファイルに保存されます。
ログは、エクスポートでファイルに保存できます。
エクスポートしたファイルは、GISなどで利用できます。
もう一度GPSロギングボタンを
タップすると、記録を停止します。

25
ノートの記録方法

26

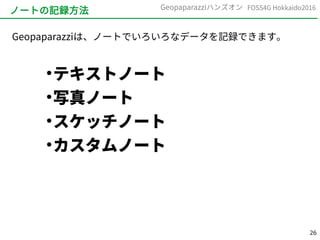

Geopaparazziは、ノートでいろいろなデータを記録できます。
●
テキストノート
●
写真ノート
●
スケッチノート
●
カスタムノート

27

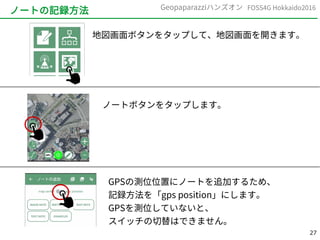

地図画面ボタンをタップして、地図画面を開きます。
ノートボタンをタップします。
GPSの測位位置にノートを追加するため、
記録方法を「gps position」にします。
GPSを測位していないと、
スイッチの切替はできません。

28

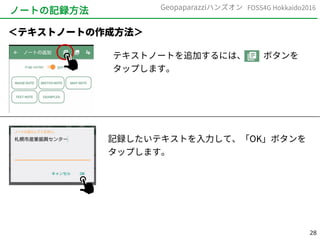

テキストノートを追加するには、　　ボタンを
タップします。
＜テキストノートの作成方法＞
記録したいテキストを入力して、「OK」ボタンを

29

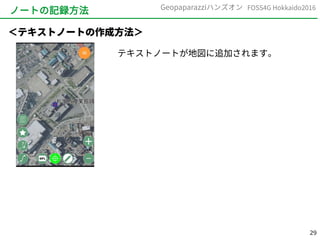

テキストノートが地図に追加されます。
＜テキストノートの作成方法＞

30

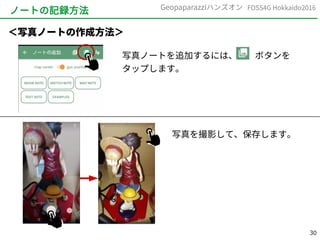

写真ノートを追加するには、　　ボタンを
＜写真ノートの作成方法＞
写真を撮影して、保存します。

31
写真ノートが地図に追加されます。
ノートのアイコンをタップすると、
写真が表示されます。
＜写真ノートの作成方法＞

32
スケッチノートを追加するには、　　ボタンを
＜スケッチノートの作成方法＞
指で絵やメモを記録します。
スケッチが終わったら、　　ボタンをタップして
画像を保存します。

33

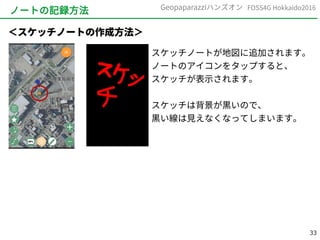

スケッチノートが地図に追加されます。
ノートのアイコンをタップすると、
スケッチが表示されます。
スケッチは背景が黒いので、
黒い線は見えなくなってしまいます。
＜スケッチノートの作成方法＞

34
ノートの編集方法

35
ノートボタンを長タップすると、
ノートの編集画面が表示されます。
長タップ

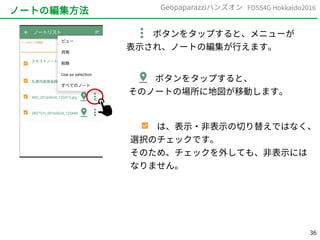

36
　　　ボタンをタップすると、メニューが
表示され、ノートの編集が行えます。
　　　ボタンをタップすると、
そのノートの場所に地図が移動します。
　　　は、表示・非表示の切り替えではなく、
選択のチェックです。
そのため、チェックを外しても、非表示には
なりません。

37

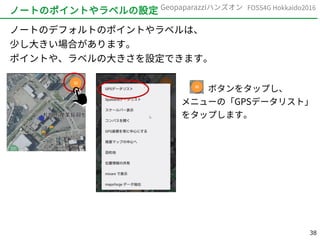

ノートのポイントやラベルの設定

38
ノートのデフォルトのポイントやラベルは、
少し大きい場合があります。
ポイントや、ラベルの大きさを設定できます。
　　　ボタンをタップし、
メニューの「GPSデータリスト」
をタップします。

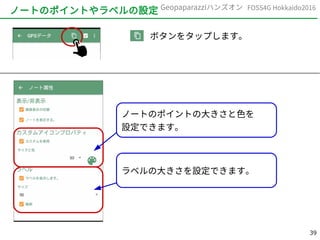

39
　　　ボタンをタップします。
ノートのポイントの大きさと色を
設定できます。
ラベルの大きさを設定できます。

40

41
ノート機能では、「カスタムノート」という機能があります。
内蔵ストレージの「geopaparazzzi」フォルダに、
「tags.json」というファイルがあります。
ここにjsonというプログラム言語で、ノートの構成を記述します。
カスタムノートとはどのようなものか、確認してみましょう。
●
一度、Geopaparazziを終了させてください。
（「メイン画面のメニュー」→「終了」）
●
tags.jsonを内蔵ストレージの「geopaparazzi」フォルダに
「tags.json」を上書きコピーしてください。
●
Geopaparazziを再度起動してください。
●
地図画面を表示してください。

42

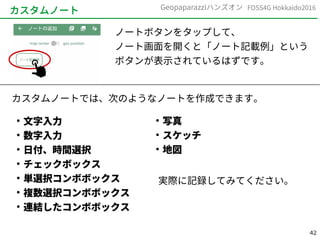

ノートボタンをタップして、
ノート画面を開くと「ノート記載例」という
ボタンが表示されているはずです。
カスタムノートでは、次のようなノートを作成できます。
●
文字入力
●
数字入力
●
日付、時間選択
●
チェックボックス
●
単選択コンボボックス
●
複数選択コンボボックス
●
連結したコンボボックス
●
写真
●
スケッチ
●
地図
実際に記録してみてください。

43

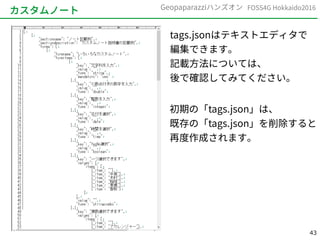

tags.jsonはテキストエディタで
編集できます。
記載方法については、
後で確認してみてください。
初期の「tags.json」は、
既存の「tags.json」を削除すると
再度作成されます。

44

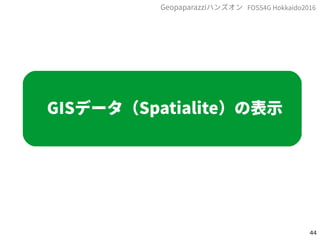

GISデータ（Spatialite）の表示

45

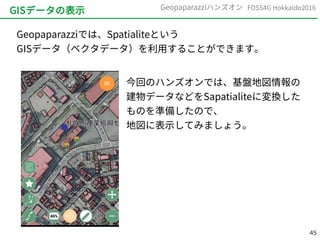

GISデータの表示
Geopaparazziでは、Spatialiteという
GISデータ（ベクタデータ）を利用することができます。
今回のハンズオンでは、基盤地図情報の
建物データなどをSapatialiteに変換した
ものを準備したので、
地図に表示してみましょう。

46

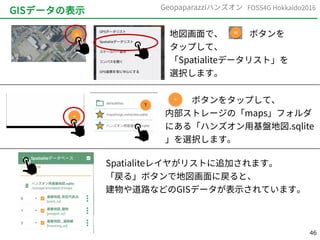

地図画面で、　　　ボタンを
タップして、
「Spatialiteデータリスト」を
選択します。
　　　ボタンをタップして、
内部ストレージの「maps」フォルダ
にある「ハンズオン用基盤地図.sqlite
」を選択します。
Spatialiteレイヤがリストに追加されます。
「戻る」ボタンで地図画面に戻ると、
建物や道路などのGISデータが表示されています。

47

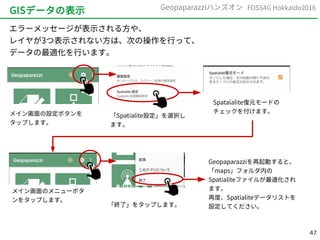

エラーメッセージが表示される方や、
レイヤが3つ表示されない方は、次の操作を行って、
データの最適化を行います。
メイン画面の設定ボタンを
「Spatialite設定」を選択し
ます。
Spataialite復元モードの
チェックを付けます。
メイン画面のメニューボタ
ンをタップします。
「終了」をタップします。
Geopaparazziを再起動すると、
「maps」フォルダ内の
Spatialiteファイルが最適化され
ます。
再度、Spatialiteデータリストを
設定してください。

48

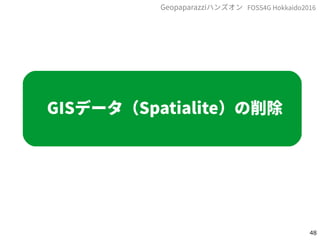

GISデータ（Spatialite）の削除

49

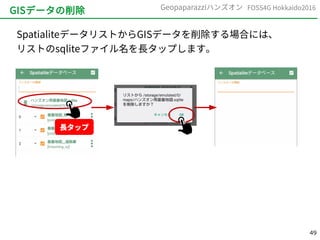

GISデータの削除
SpatialiteデータリストからGISデータを削除する場合には、
リストのsqliteファイル名を長タップします。
長タップ

50
GISデータ（Spatialite）の
スタイル設定

51
GISデータのスタイル設定
Spatialiteデータリストでは、GISデータのスタイル設定を
行うことができます。
　　　ボタンをタップすることで、次の設定ができます。

Zoom to　：　地図画面でGISデータの場所に移動します。

Labelling　：　ラベルの設定ができます

Properties　：　塗りつぶし色や線の色、線の太さを
　　　　　　　　設定できます。

Extras　：　破線の設定や、表示するズームレベルの範囲を
　　　　　　設定できます。

52

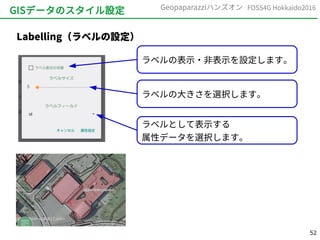

Labelling（ラベルの設定）
ラベルの表示・非表示を設定します。
ラベルの大きさを選択します。
ラベルとして表示する
属性データを選択します。

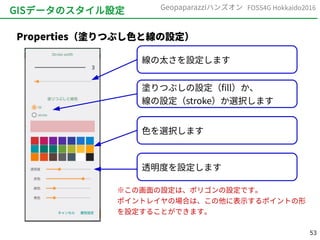

53
Properties（塗りつぶし色と線の設定）
線の太さを設定します
塗りつぶしの設定（fill）か、
線の設定（stroke）か選択します
色を選択します
透明度を設定します
※この画面の設定は、ポリゴンの設定です。
ポイントレイヤの場合は、この他に表示するポイントの形
を設定することができます。

54

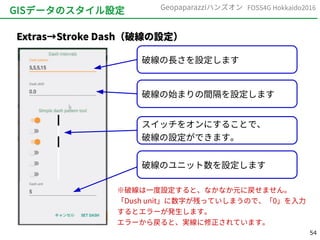

Extras→Stroke Dash（破線の設定）
破線の長さを設定します
破線の始まりの間隔を設定します
スイッチをオンにすることで、
破線の設定ができます。
破線のユニット数を設定します
※破線は一度設定すると、なかなか元に戻せません。
「Dush unit」に数字が残っていしまうので、「0」を入力
するとエラーが発生します。
エラーから戻ると、実線に修正されています。

55

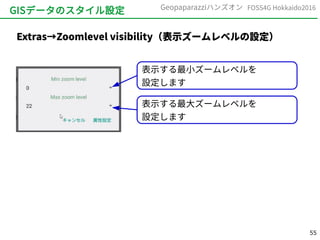

Extras→Zoomlevel visibility（表示ズームレベルの設定）
表示する最小ズームレベルを
設定します
表示する最大ズームレベルを
設定します

56
表示順序

57

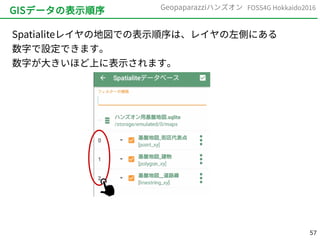

GISデータの表示順序
Spatialiteレイヤの地図での表示順序は、レイヤの左側にある
数字で設定できます。
数字が大きいほど上に表示されます。

58

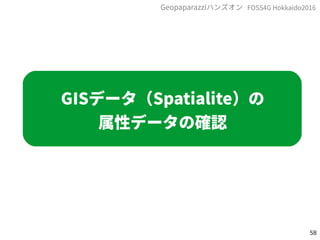

属性データの確認

59

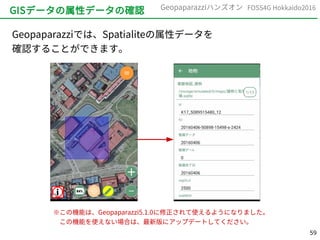

GISデータの属性データの確認
Geopaparazziでは、Spatialiteの属性データを
確認することができます。
※この機能は、Geopaparazzi5.1.0に修正されて使えるようになりました。
　この機能を使えない場合は、最新版にアップデートしてください。

60

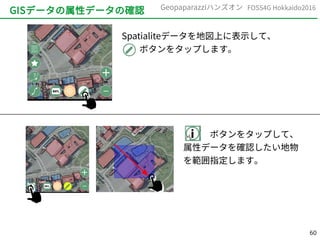

Spatialiteデータを地図上に表示して、
　　ボタンをタップします。
　　　ボタンをタップして、
属性データを確認したい地物
を範囲指定します。

61

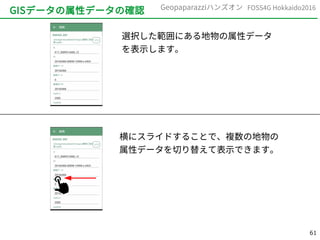

選択した範囲にある地物の属性データ
を表示します。
横にスライドすることで、複数の地物の
属性データを切り替えて表示できます。

62

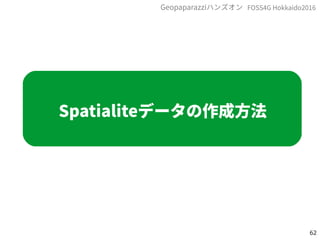

Spatialiteデータの作成方法

63

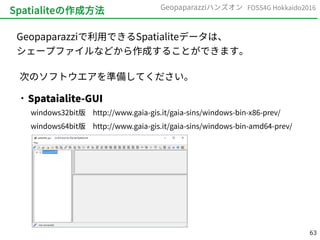

Spatialiteの作成方法
Geopaparazziで利用できるSpatialiteデータは、
シェープファイルなどから作成することができます。
次のソフトウエアを準備してください。

Spataialite-GUI
windows32bit版　http://www.gaia-gis.it/gaia-sins/windows-bin-x86-prev/
windows64bit版　http://www.gaia-gis.it/gaia-sins/windows-bin-amd64-prev/

64

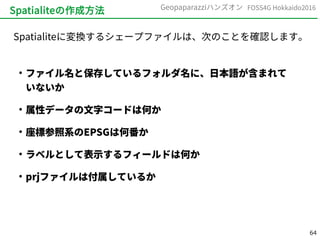

Spatialiteに変換するシェープファイルは、次のことを確認します。
●
ファイル名と保存しているフォルダ名に、日本語が含まれて
いないか
●
属性データの文字コードは何か
●
座標参照系のEPSGは何番か
●
ラベルとして表示するフィールドは何か
●
prjファイルは付属しているか

65
＜準備＞
●
ハンズオン用のシェープファイルを、日本語を含まない
フォルダに保存してください。
●
Spatialite－GUIを自分のパソコンにコピーしてください。

66
Spatialite-guiを起動して、　　ボタン
をクリックします
ツールバーの　　ボタン（Load Shapefile）を
クリックします。
建物のシェープファイル「kiban_buildings.shp」
を選択し、「開く」ボタンをクリックします。

67
Table name：地図の名称を入力します。
日本語もOKです。
SRID：座標参照系のEPSGを入力します。
Charset Encoding：文字コードを選択します。
Shift-JISは「CP932」、UTF-8は、「UTF-8」
を選択します。
With Spatial Index(R*Tree)：
インデックスを作成します。これにチェックを付
けないとGeopaparazziでは正しく表示されませ
ん。
変換したデータは、テーブルとして追加さ
れます。

68

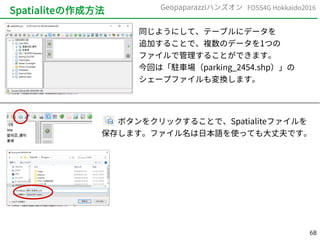

同じようにして、テーブルにデータを
追加することで、複数のデータを1つの
ファイルで管理することができます。
今回は「駐車場（parking_2454.shp）」の
シェープファイルも変換します。
　　ボタンをクリックすることで、Spatialiteファイルを
保存します。ファイル名は日本語を使っても大丈夫です。

69

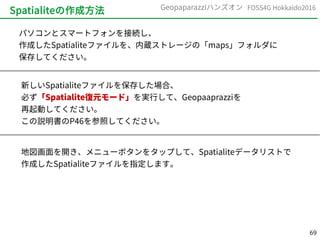

パソコンとスマートフォンを接続し、
作成したSpatialiteファイルを、内蔵ストレージの「maps」フォルダに
保存してください。
新しいSpatialiteファイルを保存した場合、
必ず「Spatialite復元モード」を実行して、Geopaaprazziを
再起動してください。
この説明書のP46を参照してください。
地図画面を開き、メニューボタンをタップして、Spatialiteデータリストで
作成したSpatialiteファイルを指定します。

70
背景地図（MBTiles）の作り方

71

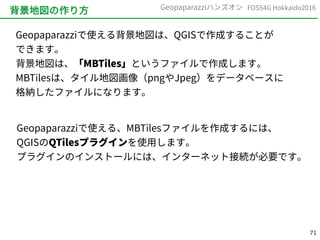

背景地図の作り方
Geopaparazziで使える背景地図は、QGISで作成することが
できます。
背景地図は、「MBTiles」というファイルで作成します。
MBTilesは、タイル地図画像（pngやJpeg）をデータベースに
格納したファイルになります。
Geopaparazziで使える、MBTilesファイルを作成するには、
QGISのQTilesプラグインを使用します。
プラグインのインストールには、インターネット接続が必要です。

72

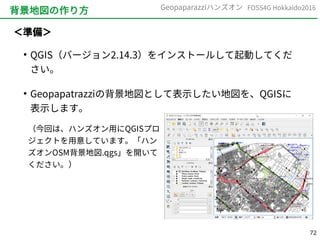

＜準備＞
●
QGIS（バージョン2.14.3）をインストールして起動してくだ
さい。
●
Geopapatrazziの背景地図として表示したい地図を、QGISに
表示します。
（今回は、ハンズオン用にQGISプロ
ジェクトを用意しています。「ハン
ズオンOSM背景地図.qgs」を開いて
ください。）

73

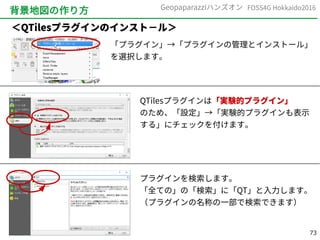

「プラグイン」→「プラグインの管理とインストール」
を選択します。
QTilesプラグインは「実験的プラグイン」
のため、「設定」→「実験的プラグインも表示
する」にチェックを付けます。
プラグインを検索します。
「全ての」の「検索」に「QT」と入力します。
（プラグインの名称の一部で検索できます）
＜QTilesプラグインのインスト－ル＞

74

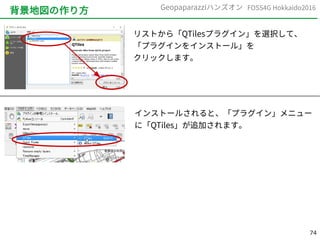

リストから「QTilesプラグイン」を選択して、
「プラグインをインストール」を
クリックします。
インストールされると、「プラグイン」メニュー
に「QTiles」が追加されます。

75

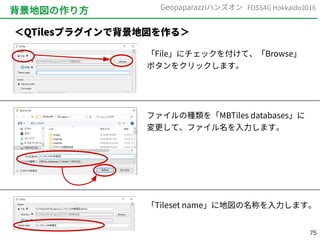

＜QTilesプラグインで背景地図を作る＞
「File」にチェックを付けて、「Browse」
ボタンをクリックします。
ファイルの種類を「MBTiles databases」に
変更して、ファイル名を入力します。
「Tileset name」に地図の名称を入力します。

76

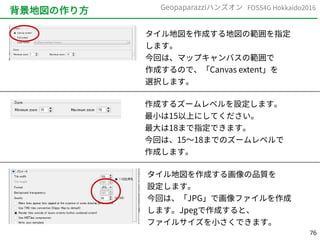

タイル地図を作成する地図の範囲を指定
します。
今回は、マップキャンバスの範囲で
作成するので、「Canvas extent」を
選択します。
作成するズームレベルを設定します。
最小は15以上にしてください。
最大は18まで指定できます。
今回は、15～18までのズームレベルで
作成します。
タイル地図を作成する画像の品質を
設定します。
今回は、「JPG」で画像ファイルを作成
します。Jpegで作成すると、
ファイルサイズを小さくできます。

77

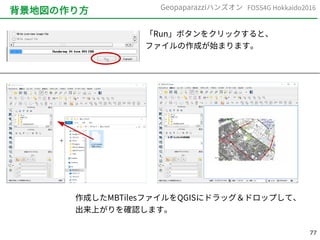

「Run」ボタンをクリックすると、
ファイルの作成が始まります。
作成したMBTilesファイルをQGISにドラッグ＆ドロップして、
出来上がりを確認します。

78

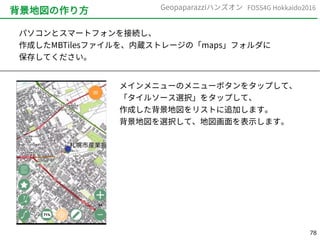

パソコンとスマートフォンを接続し、
作成したMBTilesファイルを、内蔵ストレージの「maps」フォルダに
保存してください。
メインメニューのメニューボタンをタップして、
「タイルソース選択」をタップして、
作成した背景地図をリストに追加します。
背景地図を選択して、地図画面を表示します。

79
MBTilesのデータを確認する

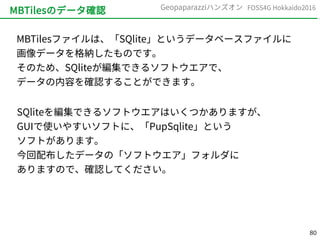

80
MBTilesのデータ確認
MBTilesファイルは、「SQlite」というデータベースファイルに
画像データを格納したものです。
そのため、SQliteが編集できるソフトウエアで、
データの内容を確認することができます。
SQliteを編集できるソフトウエアはいくつかありますが、
GUIで使いやすいソフトに、「PupSqlite」という
ソフトがあります。
今回配布したデータの「ソフトウエア」フォルダに
ありますので、確認してください。

81

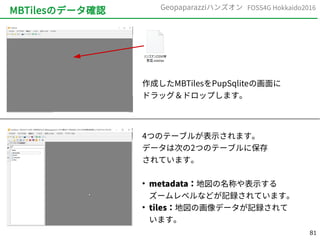

作成したMBTilesをPupSqliteの画面に
ドラッグ＆ドロップします。
4つのテーブルが表示されます。
データは次の2つのテーブルに保存
されています。
●
metadata：地図の名称や表示する
ズームレベルなどが記録されています。
●
tiles：地図の画像データが記録されて
います。

82

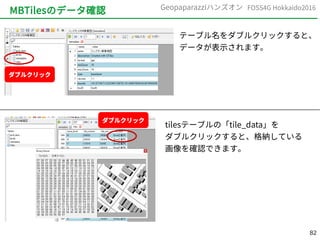

ダブルクリック
テーブル名をダブルクリックすると、
データが表示されます。
ダブルクリック
tilesテーブルの「tile_data」を
ダブルクリックすると、格納している
画像を確認できます。

83

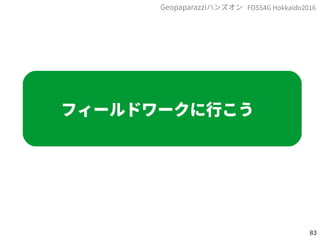

フィールドワークに行こう

84

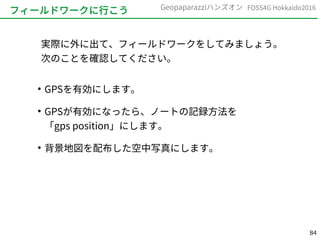

実際に外に出て、フィールドワークをしてみましょう。
次のことを確認してください。
●
GPSを有効にします。
●
GPSが有効になったら、ノートの記録方法を
「gps position」にします。
●
背景地図を配布した空中写真にします。

85

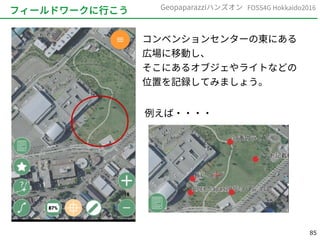

コンベンションセンターの東にある
広場に移動し、
そこにあるオブジェやライトなどの
位置を記録してみましょう。
例えば・・・・

86

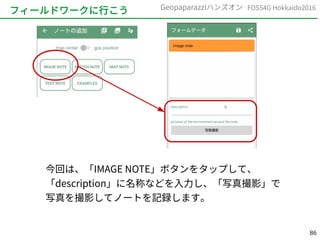

今回は、「IMAGE NOTE」ボタンをタップして、
「description」に名称などを入力し、「写真撮影」で
写真を撮影してノートを記録します。

87

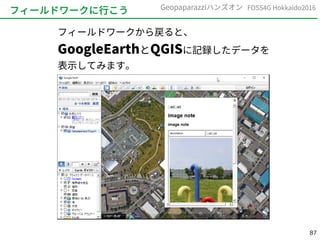

フィールドワークから戻ると、
GoogleEarthとQGISに記録したデータを
表示してみます。
