Ichigaya Geek Night Lightning Talk (2016-12-21)

1. Spark GraphX
で始めるグラフ解析
市ヶ谷Geek★Night#11 Lightning Talk
2016-12-21 @mogproject

2. About me
http://mogproject.com

3. Spark GraphX
Apache Spark GraphX とは
▸Spark に標準で組み込まれているグラフ処理 API
▸Spark クラスタ = データストア / 計算資源
▸大規模グラフを扱いやすい

4. Spark GraphX
今回お話しする「グラフ」は・・・

5. Why GraphX?
実用例
▸大規模グラフの分析プロジェクト (論文の共著者関係分析)
▸ノード数: 500万〜 エッジ数: 9000万〜
▸最初は Python製 の NetworkX を使っていた
▸グラフが大きくなるにつれ、メモリ不足が発生
▸Scala / Spark に慣れているなら手軽に利用可能

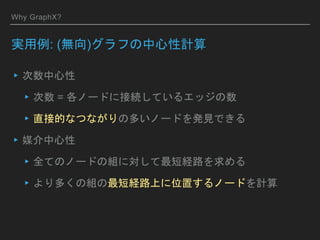

6. Why GraphX?
実用例: (無向)グラフの中心性計算
▸次数中心性
▸次数 = 各ノードに接続しているエッジの数
▸直接的なつながりの多いノードを発見できる
▸媒介中心性
▸全てのノードの組に対して最短経路を求める
▸より多くの組の最短経路上に位置するノードを計算

7. コード例
build.sbt
▸"spark-graphx" への依存を追加
▸Scala 2.12 には未対応
scalaVersion := "2.11.8"
libraryDependencies ++= Seq(
"org.apache.spark" %% "spark-core" % "2.0.2",
"org.apache.spark" %% "spark-graphx" % "2.0.2"
)
build.sbt

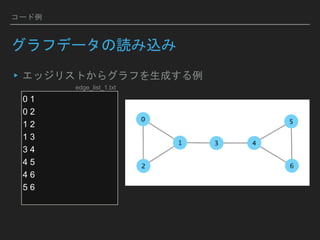

8. コード例
グラフデータの読み込み
▸エッジリストからグラフを生成する例
0 1
0 2
1 2
1 3
3 4
4 5
4 6
5 6
edge_list_1.txt

9. コード例
グラフデータの読み込み
▸GraphLoader のメソッドを利用する
import org.apache.spark._
import org.apache.spark.graphx._
val conf = new SparkConf().setMaster(s"local[2]")
val sc = new SparkContext(conf)
val g: Graph[Int, Int] =
GraphLoader.edgeListFile(sc, "path/to/edge_list.txt")
Main.scala

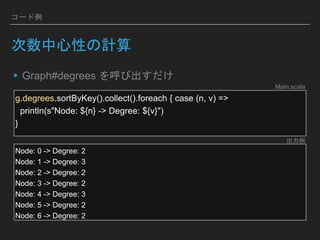

10. コード例
次数中心性の計算
▸Graph#degrees を呼び出すだけ
g.degrees.sortByKey().collect().foreach { case (n, v) =>
println(s"Node: ${n} -> Degree: ${v}")
}
Node: 0 -> Degree: 2
Node: 1 -> Degree: 3
Node: 2 -> Degree: 2
Node: 3 -> Degree: 2
Node: 4 -> Degree: 3
Node: 5 -> Degree: 2
Node: 6 -> Degree: 2
Main.scala
出力例

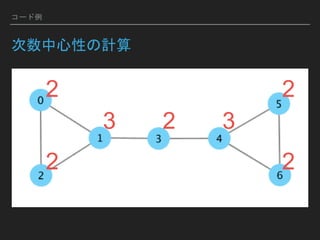

11. コード例
次数中心性の計算
3
2
3
2
2
2
2

12. コード例
媒介中心性の計算
▸なかなか大変 (説明省略)

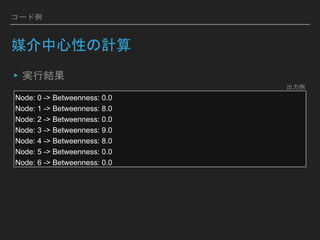

13. コード例
媒介中心性の計算
▸実行結果
Node: 0 -> Betweenness: 0.0
Node: 1 -> Betweenness: 8.0
Node: 2 -> Betweenness: 0.0
Node: 3 -> Betweenness: 9.0
Node: 4 -> Betweenness: 8.0
Node: 5 -> Betweenness: 0.0
Node: 6 -> Betweenness: 0.0
出力例

14. コード例
媒介中心性の計算
8
0
8
0
9
0
0

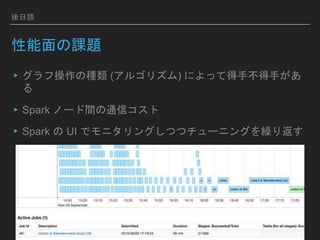

15. 後日談
性能面の課題
▸グラフ操作の種類 (アルゴリズム) によって得手不得手があ
る
▸Spark ノード間の通信コスト
▸Spark の UI でモニタリングしつつチューニングを繰り返す

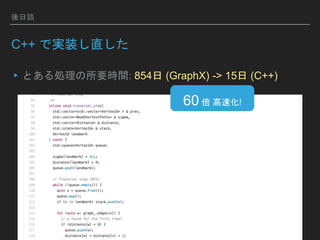

16. 後日談
C++ で実装し直した
▸とある処理の所要時間: 854日 (GraphX) -> 15日 (C++)
60 倍 高速化!

17. Thanks!
ご清聴ありがとうございました
▸コード例はこちら
▸https://github.com/mogproject/example-graphx
