1. ERLANGGA KISWARA
XII Teknik Komputer dan Jaringan A

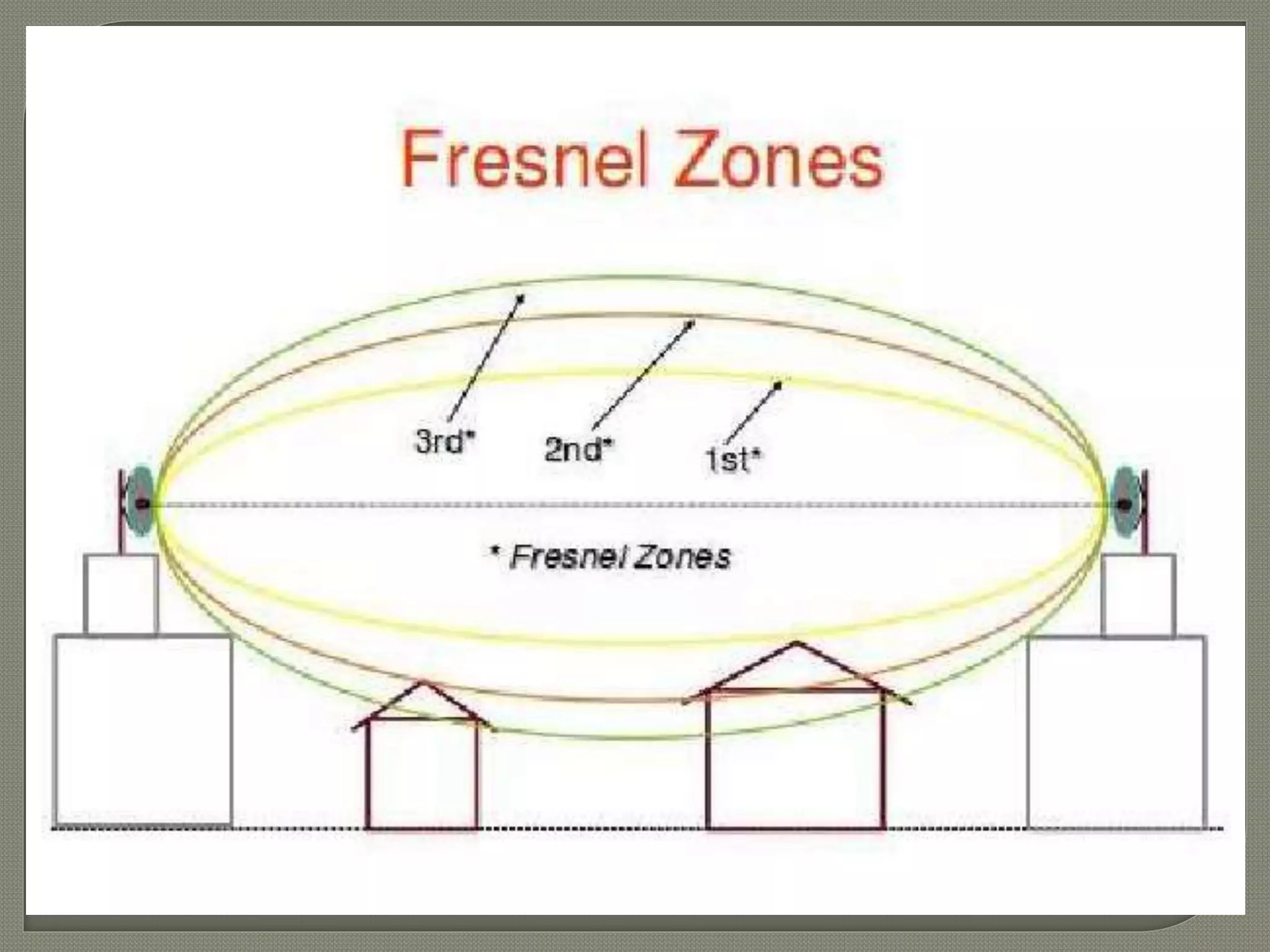

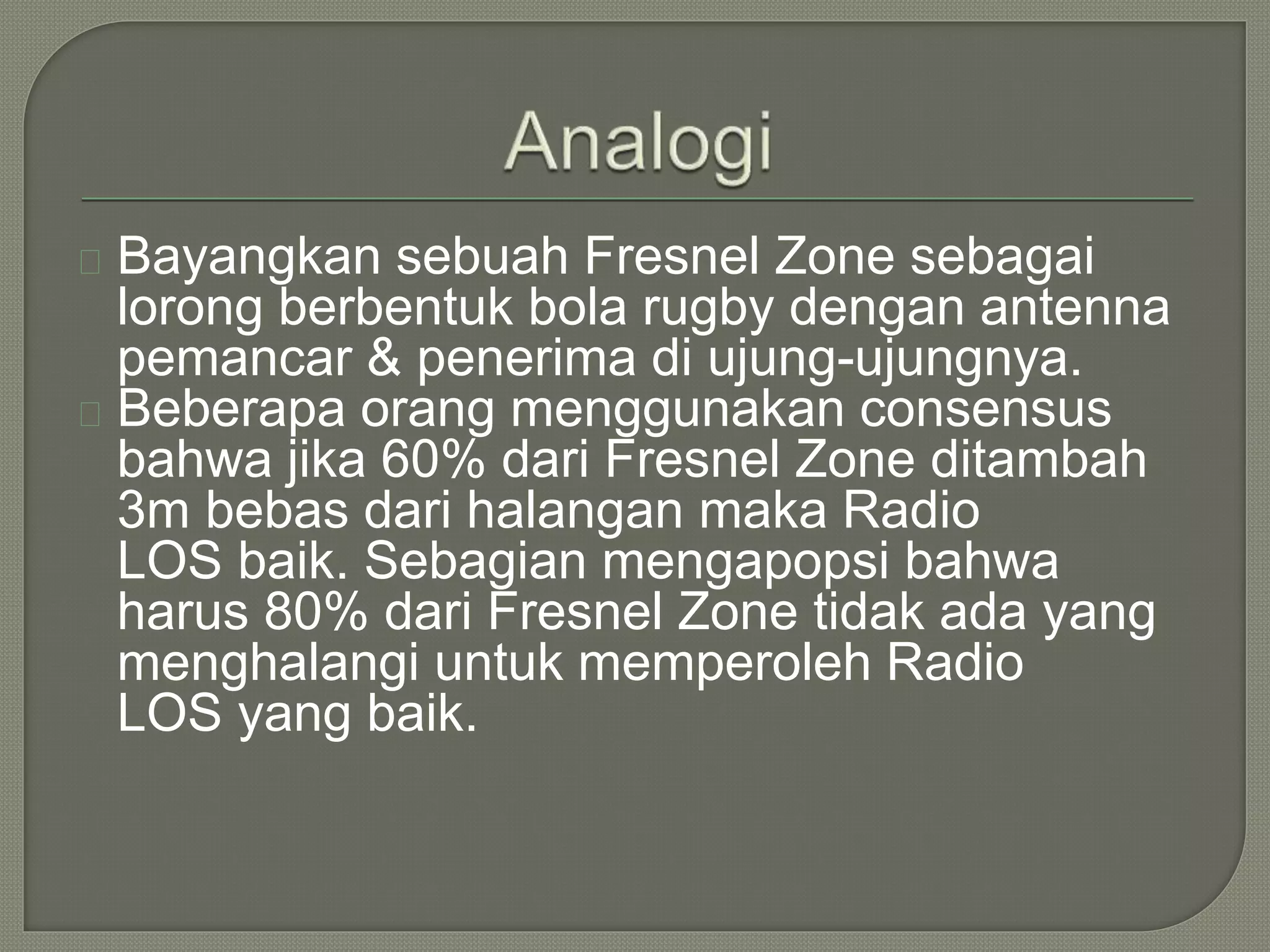

3. Bayangkan sebuah Fresnel Zone sebagai
lorong berbentuk bola rugby dengan antenna
pemancar & penerima di ujung-ujungnya.
Beberapa orang menggunakan consensus
bahwa jika 60% dari Fresnel Zone ditambah
3m bebas dari halangan maka Radio
LOS baik. Sebagian mengapopsi bahwa
harus 80% dari Fresnel Zone tidak ada yang
menghalangi untuk memperoleh Radio
LOS yang baik.

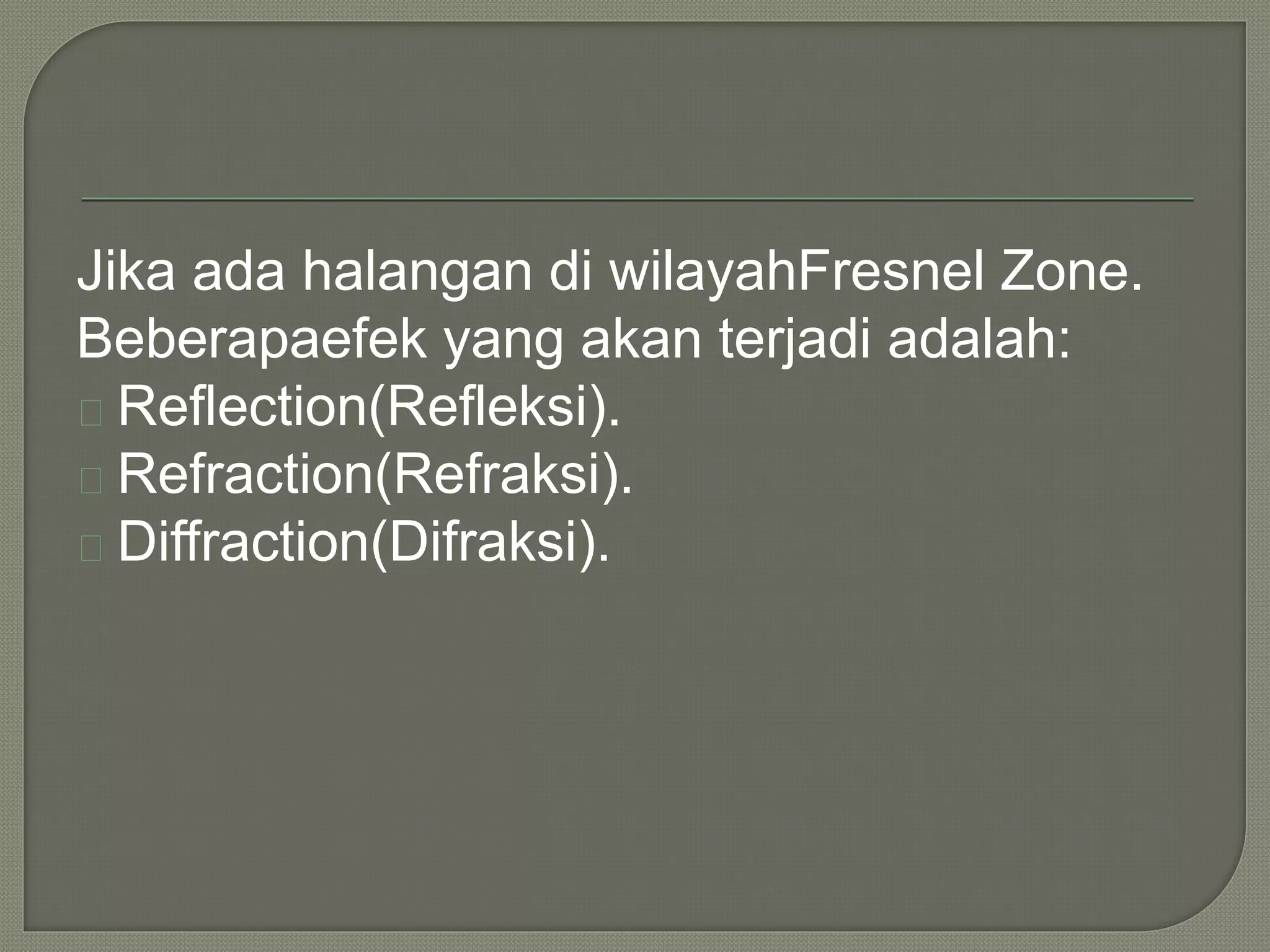

4. Jika ada halangan di wilayahFresnel Zone.
Beberapaefek yang akan terjadi adalah:
Reflection(Refleksi).
Refraction(Refraksi).
Diffraction(Difraksi).

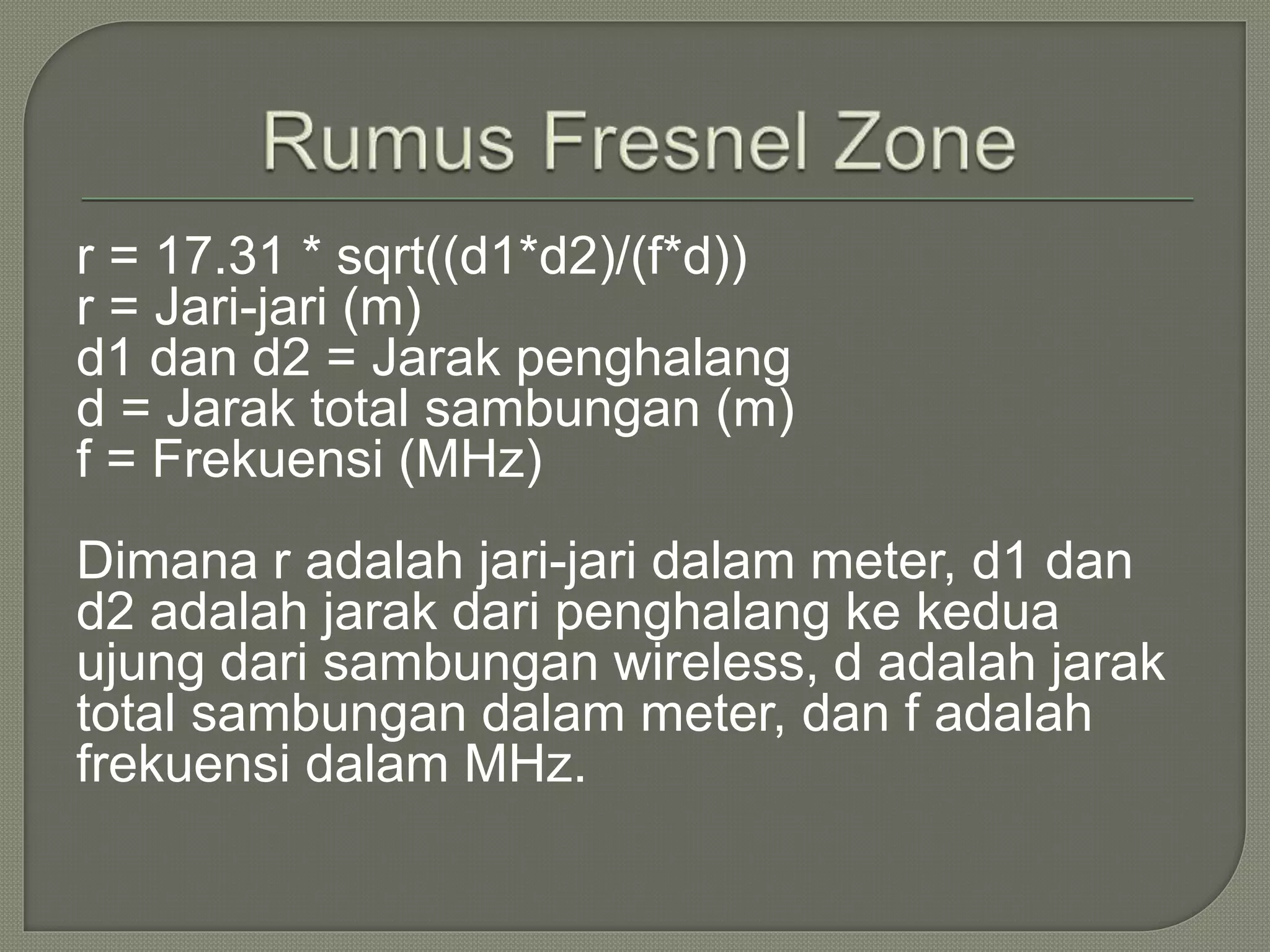

5. r = 17.31 * sqrt((d1*d2)/(f*d))
r = Jari-jari (m)
d1 dan d2 = Jarak penghalang
d = Jarak total sambungan (m)
f = Frekuensi (MHz)
Dimana r adalah jari-jari dalam meter, d1 dan
d2 adalah jarak dari penghalang ke kedua
ujung dari sambungan wireless, d adalah jarak
total sambungan dalam meter, dan f adalah
frekuensi dalam MHz.

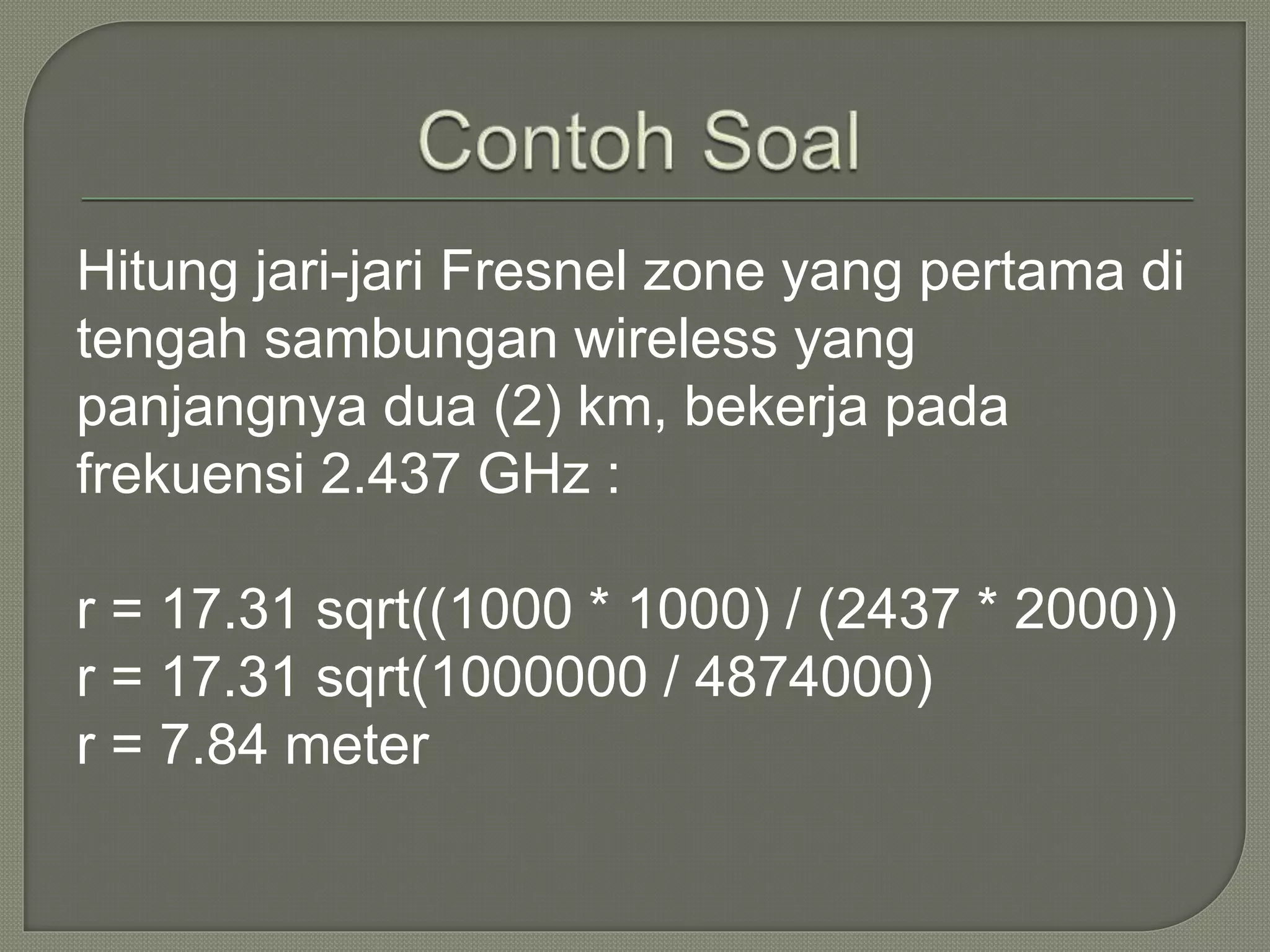

6. Hitung jari-jari Fresnel zone yang pertama di
tengah sambungan wireless yang
panjangnya dua (2) km, bekerja pada
frekuensi 2.437 GHz :
r = 17.31 sqrt((1000 * 1000) / (2437 * 2000))
r = 17.31 sqrt(1000000 / 4874000)
r = 7.84 meter

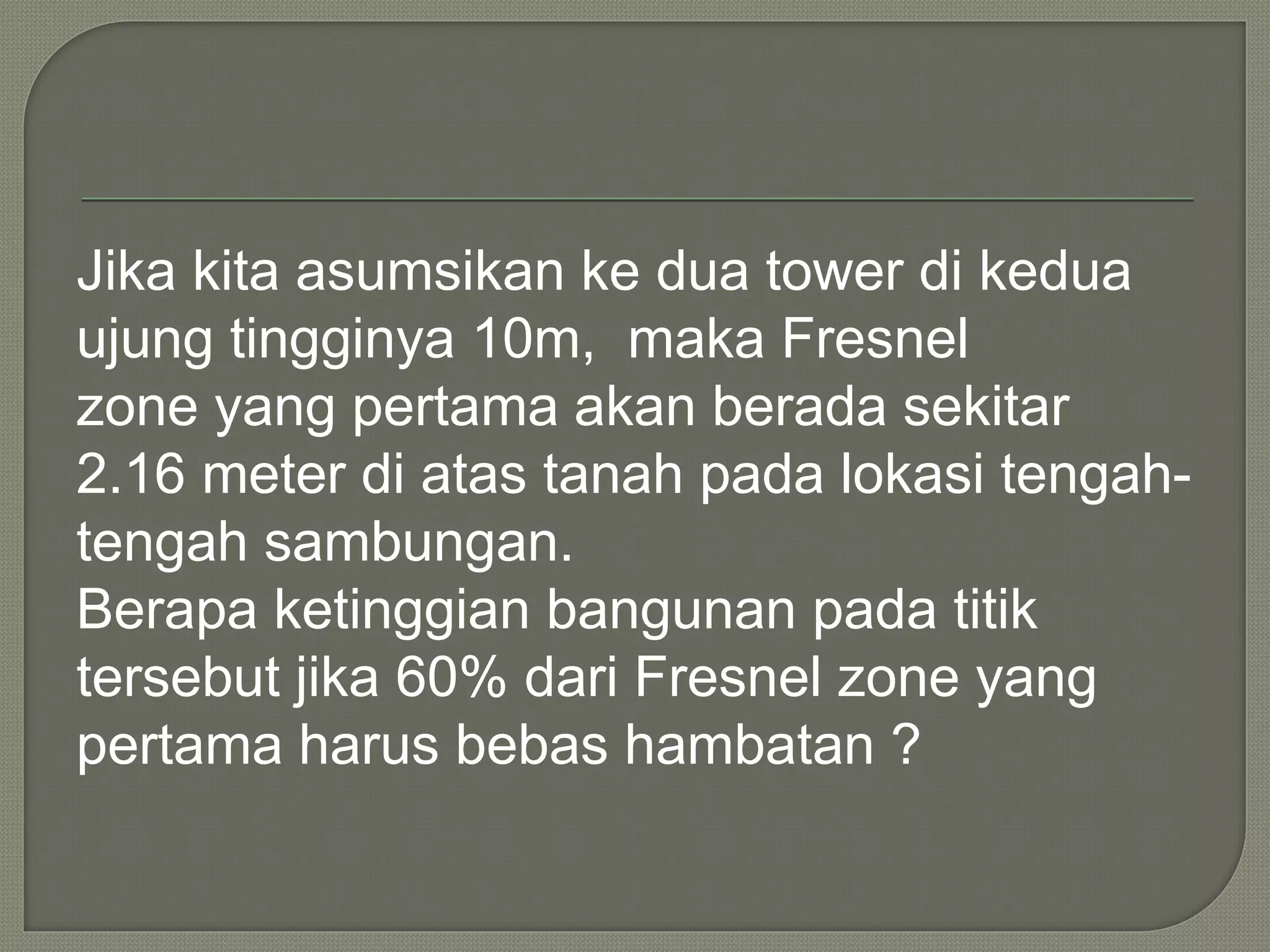

7. Jika kita asumsikan ke dua tower di kedua
ujung tingginya 10m, maka Fresnel
zone yang pertama akan berada sekitar
2.16 meter di atas tanah pada lokasi tengah-tengah
sambungan.
Berapa ketinggian bangunan pada titik
tersebut jika 60% dari Fresnel zone yang
pertama harus bebas hambatan ?

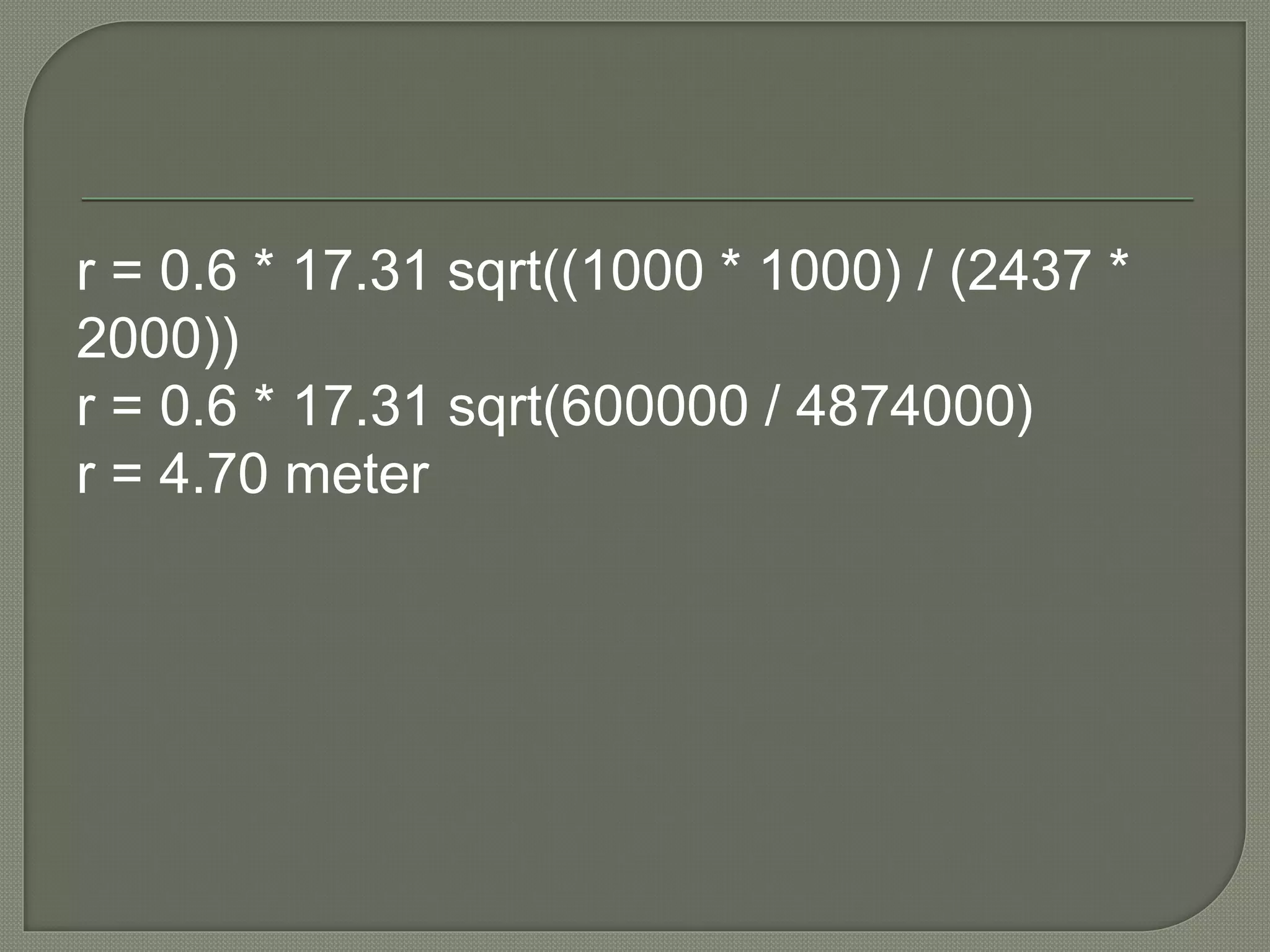

8. r = 0.6 * 17.31 sqrt((1000 * 1000) / (2437 *
2000))
r = 0.6 * 17.31 sqrt(600000 / 4874000)
r = 4.70 meter
