Flowchart merupakan penggambaran grafis dari langkah-langkah dan urutan proses suatu program. Dokumen ini menjelaskan jenis dan tujuan flowchart serta contoh penerapannya dalam sistem dan proses bisnis. Flowchart digunakan untuk menganalisis dan merancang sistem secara terurai dan jelas.

1. FLOWCHART
SISTEM
DWI KURNIAWATI, S.Pd.
NIP. 19860129 201903 2 010
SMK NEGERI 2 SERIRIT

2. www.amikom.ac.id

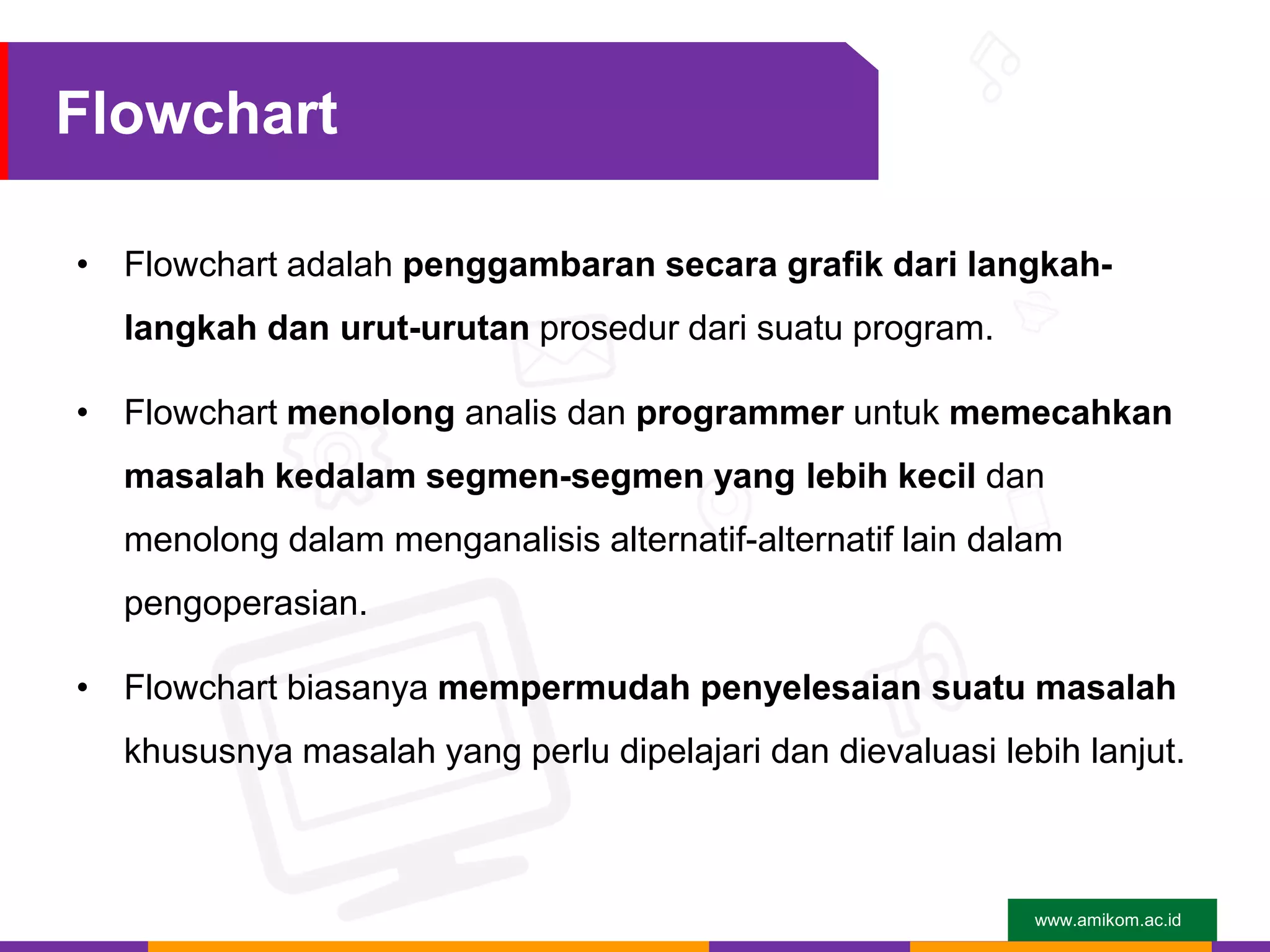

Flowchart
• Flowchart adalah penggambaran secara grafik dari langkah-
langkah dan urut-urutan prosedur dari suatu program.
• Flowchart menolong analis dan programmer untuk memecahkan
masalah kedalam segmen-segmen yang lebih kecil dan
menolong dalam menganalisis alternatif-alternatif lain dalam
pengoperasian.
• Flowchart biasanya mempermudah penyelesaian suatu masalah
khususnya masalah yang perlu dipelajari dan dievaluasi lebih lanjut.

3. www.amikom.ac.id

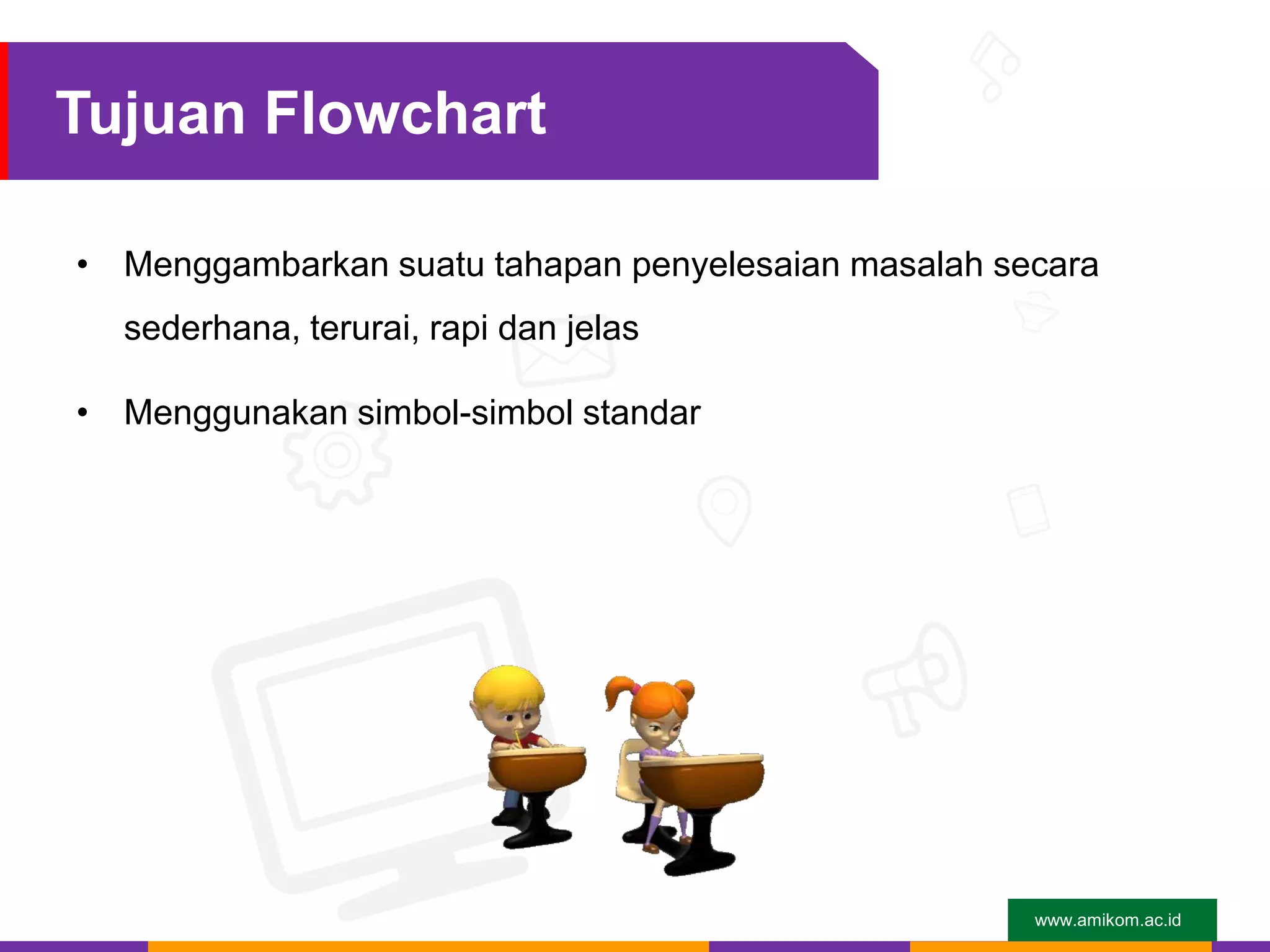

Tujuan Flowchart
• Menggambarkan suatu tahapan penyelesaian masalah secara
sederhana, terurai, rapi dan jelas
• Menggunakan simbol-simbol standar

4. www.amikom.ac.id

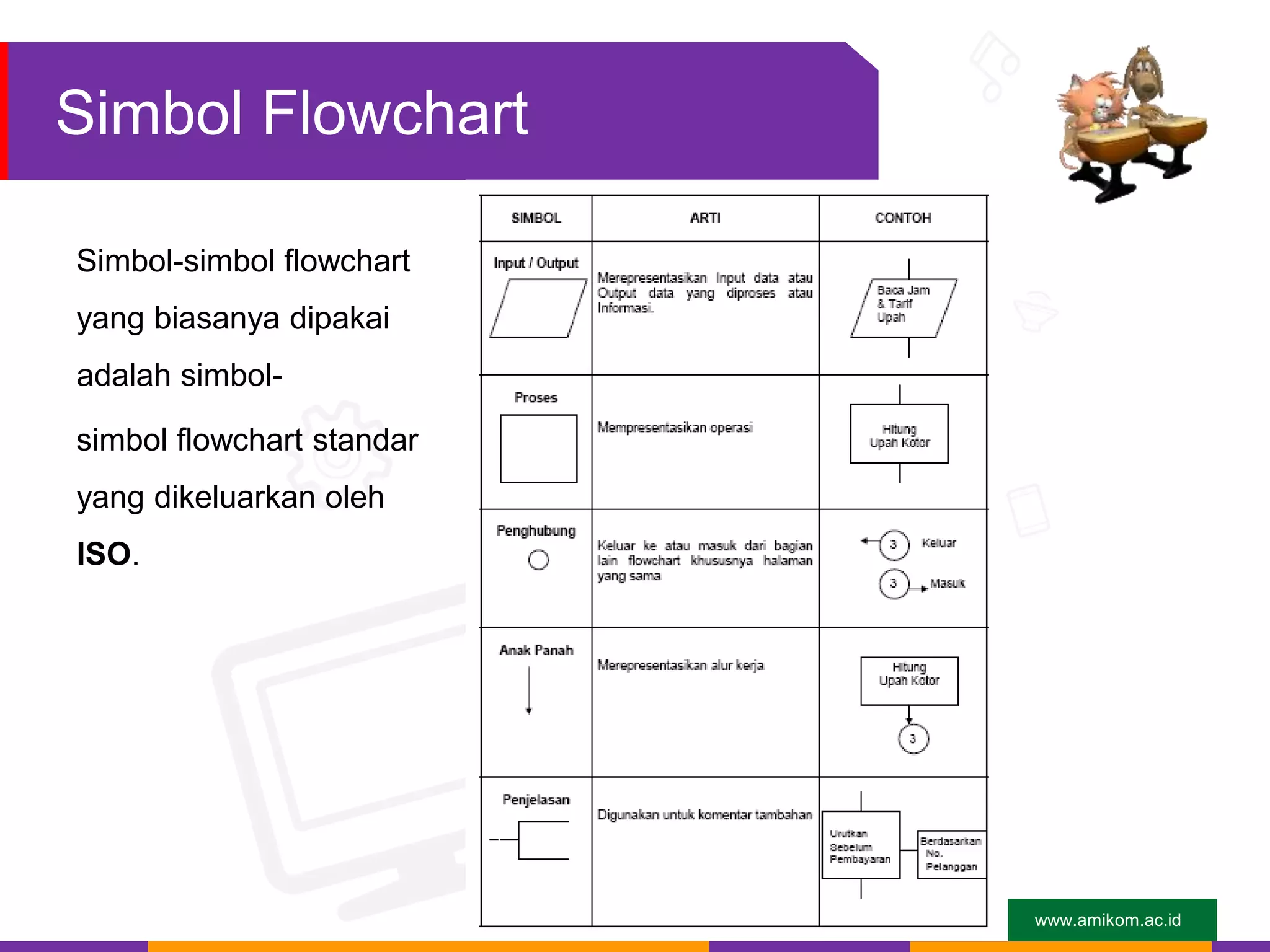

Simbol Flowchart
Simbol-simbol flowchart
yang biasanya dipakai
adalah simbol-
simbol flowchart standar
yang dikeluarkan oleh
ISO.

5. www.amikom.ac.id

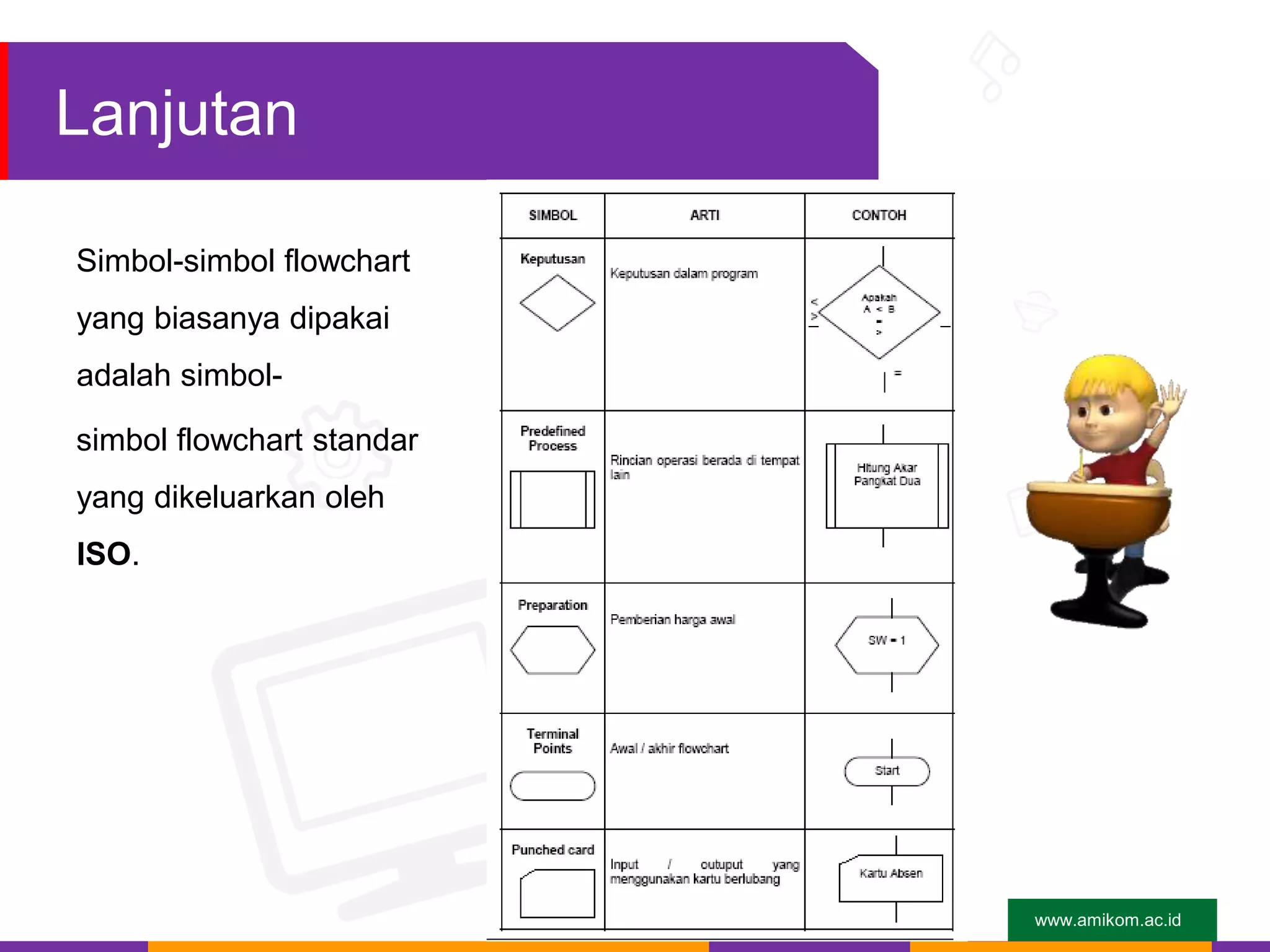

Lanjutan
Simbol-simbol flowchart
yang biasanya dipakai
adalah simbol-
simbol flowchart standar
yang dikeluarkan oleh
ISO.

6. www.amikom.ac.id

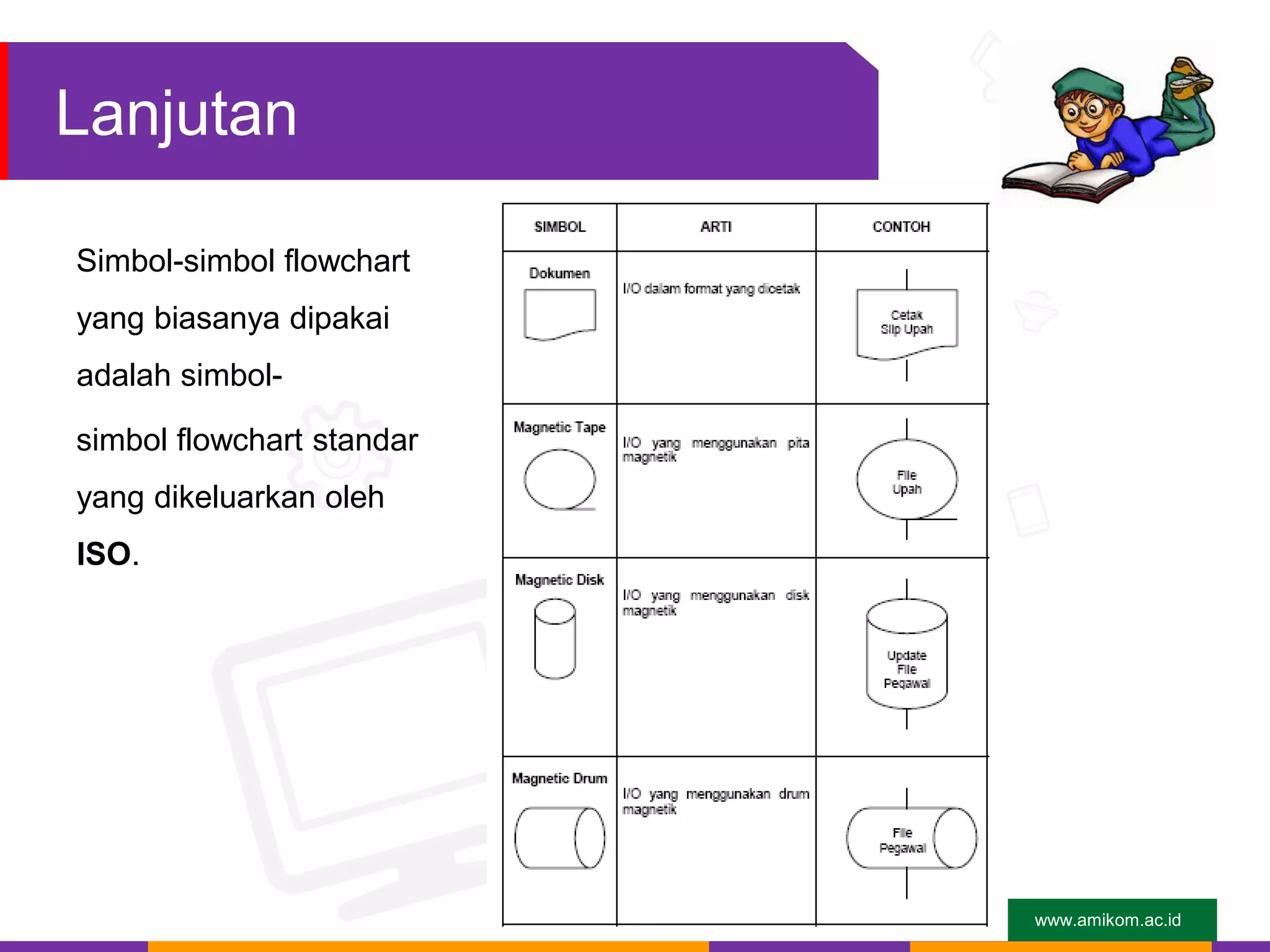

Lanjutan
Simbol-simbol flowchart
yang biasanya dipakai
adalah simbol-
simbol flowchart standar
yang dikeluarkan oleh
ISO.

7. www.amikom.ac.id

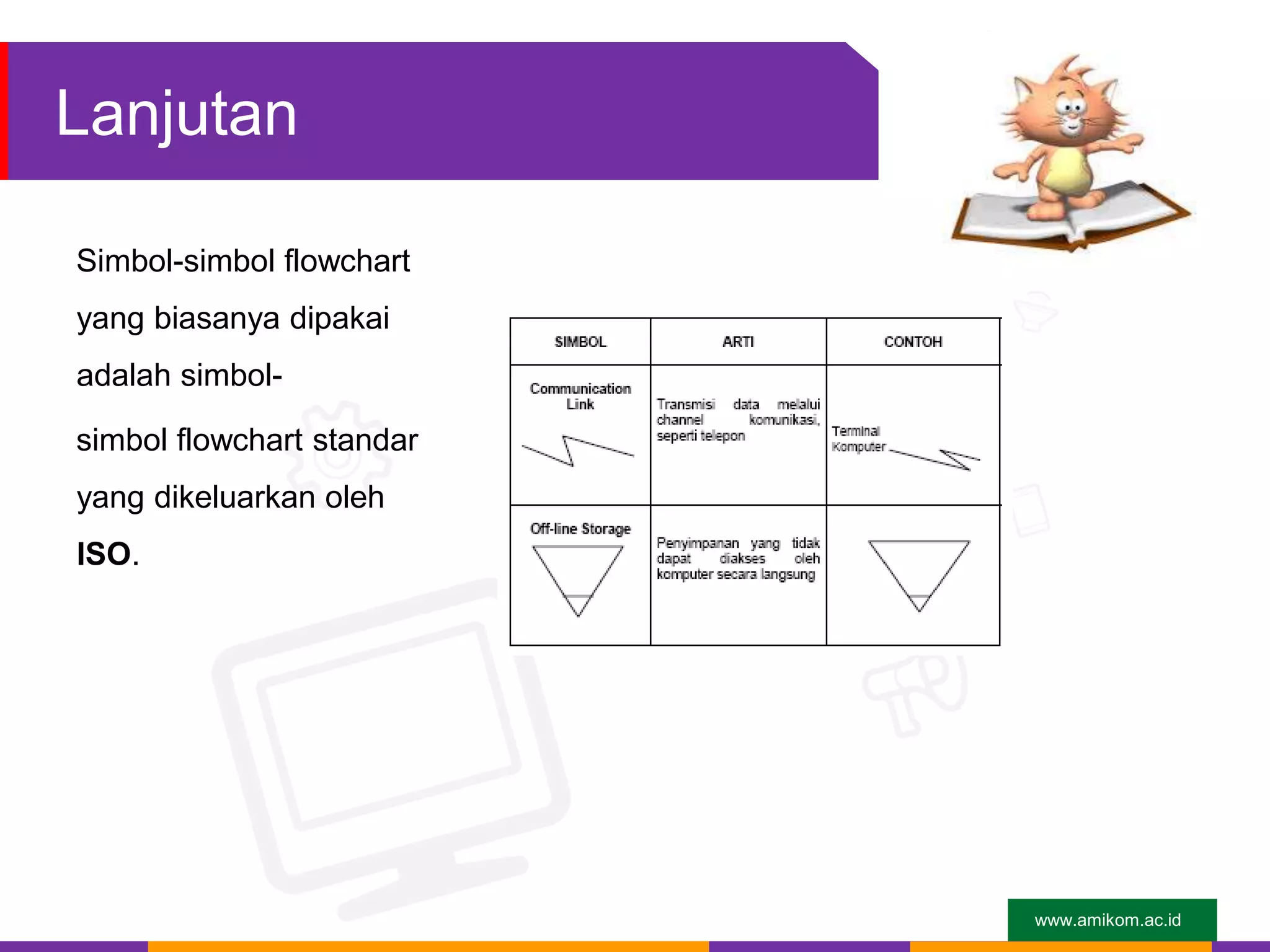

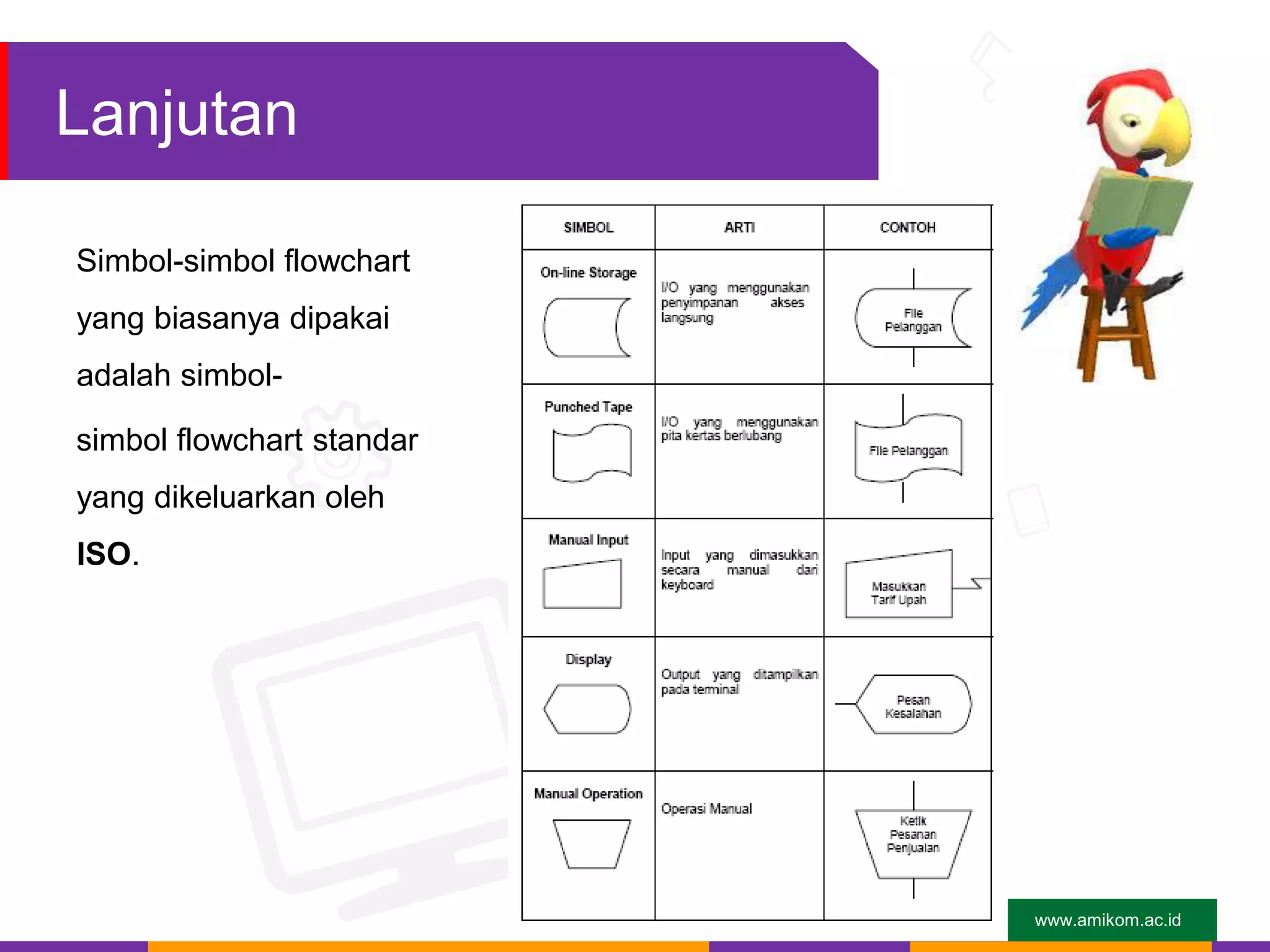

Lanjutan
Simbol-simbol flowchart
yang biasanya dipakai
adalah simbol-
simbol flowchart standar
yang dikeluarkan oleh
ISO.

8. www.amikom.ac.id
Lanjutan
Simbol-simbol flowchart
yang biasanya dipakai
adalah simbol-
simbol flowchart standar
yang dikeluarkan oleh
ISO.

9. www.amikom.ac.id
Jenis-jenis Flowchart
Flowchart terbagi atas lima jenis, yaitu :
• Flowchart Sistem (System
Flowchart)
• Flowchart Paperwork / Flowchart Dokumen (Document Flowchart)
• Flowchart Skematik (Schematic Flowchart)
• Flowchart Program (Program Flowchart)
• Flowchart Proses (Process Flowchart)

10. www.amikom.ac.id
Flowchart Sistem
Flowchart Sistem merupakan bagan yang menunjukkan alur kerja
atau apa yang sedang dikerjakan di dalam sistem secara
keseluruhan dan menjelaskan urutan dari prosedur-prosedur yang
ada di dalam sistem.
Dengan kata lain, flowchart ini merupakan deskripsi secara grafik dari
urutan prosedur prosedur yang terkombinasi yang membentuk suatu
sistem.

11. www.amikom.ac.id

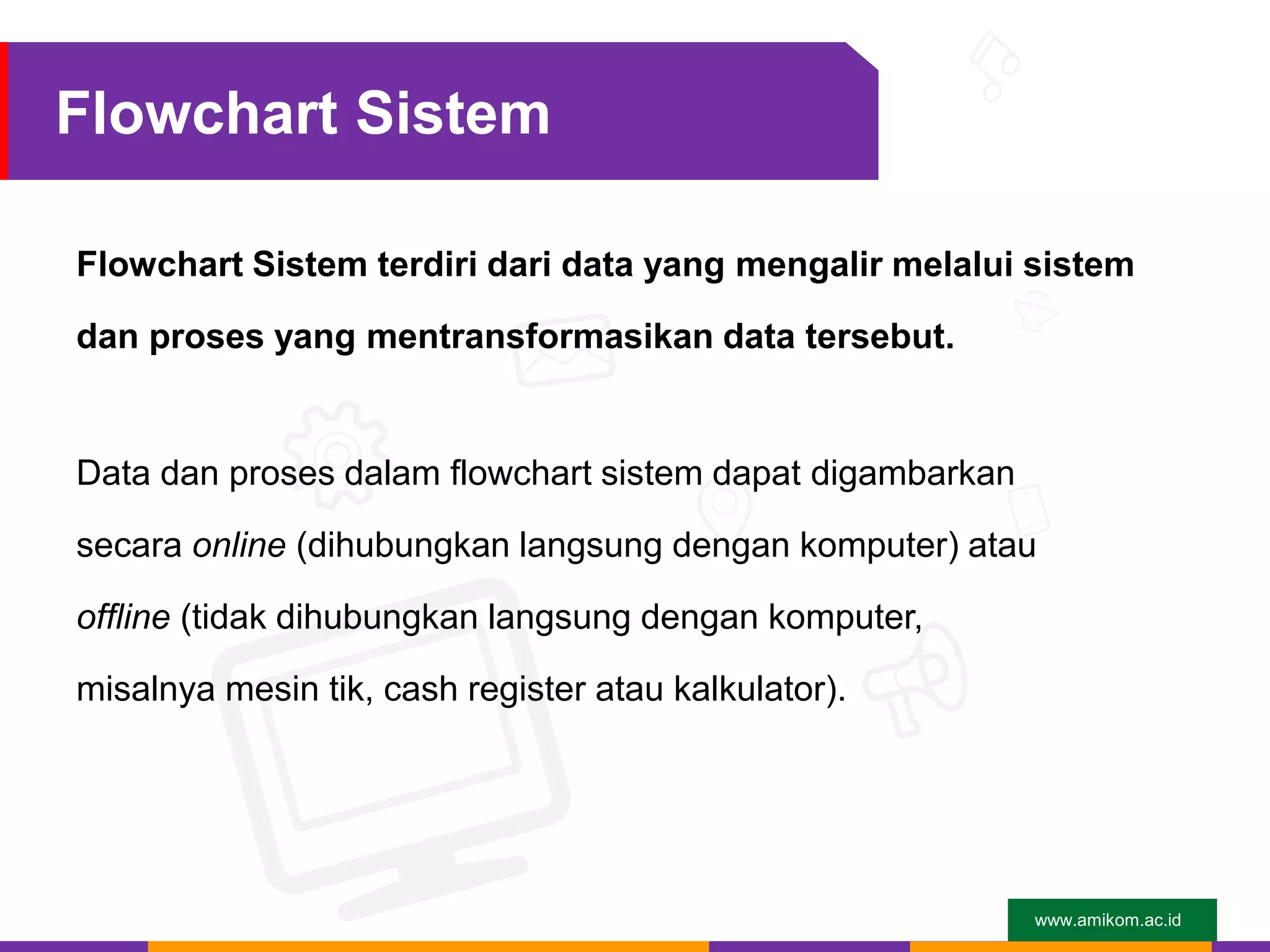

Flowchart Sistem
Flowchart Sistem terdiri dari data yang mengalir melalui sistem
dan proses yang mentransformasikan data tersebut.
Data dan proses dalam flowchart sistem dapat digambarkan
secara online (dihubungkan langsung dengan komputer) atau
offline (tidak dihubungkan langsung dengan komputer,
misalnya mesin tik, cash register atau kalkulator).

12. www.amikom.ac.id

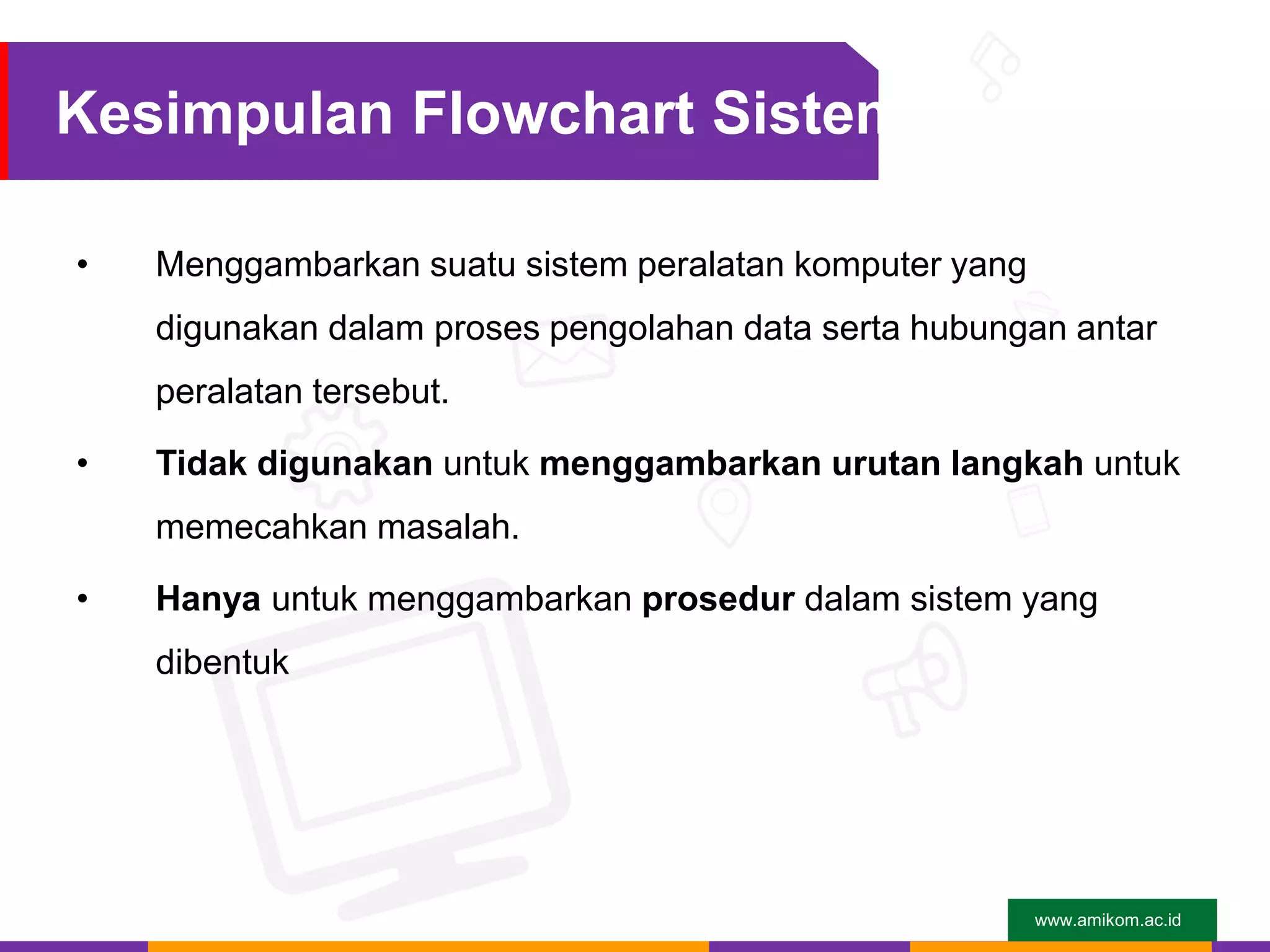

Kesimpulan Flowchart Sistem
• Menggambarkan suatu sistem peralatan komputer yang
digunakan dalam proses pengolahan data serta hubungan antar
peralatan tersebut.
• Tidak digunakan untuk menggambarkan urutan langkah untuk
memecahkan masalah.
• Hanya untuk menggambarkan prosedur dalam sistem yang
dibentuk

13. www.amikom.ac.id
Contoh Flowchart Sistem
Contoh sederhana untuk flowchart
sistem dapat dilihat pada berikut :

14. www.amikom.ac.id

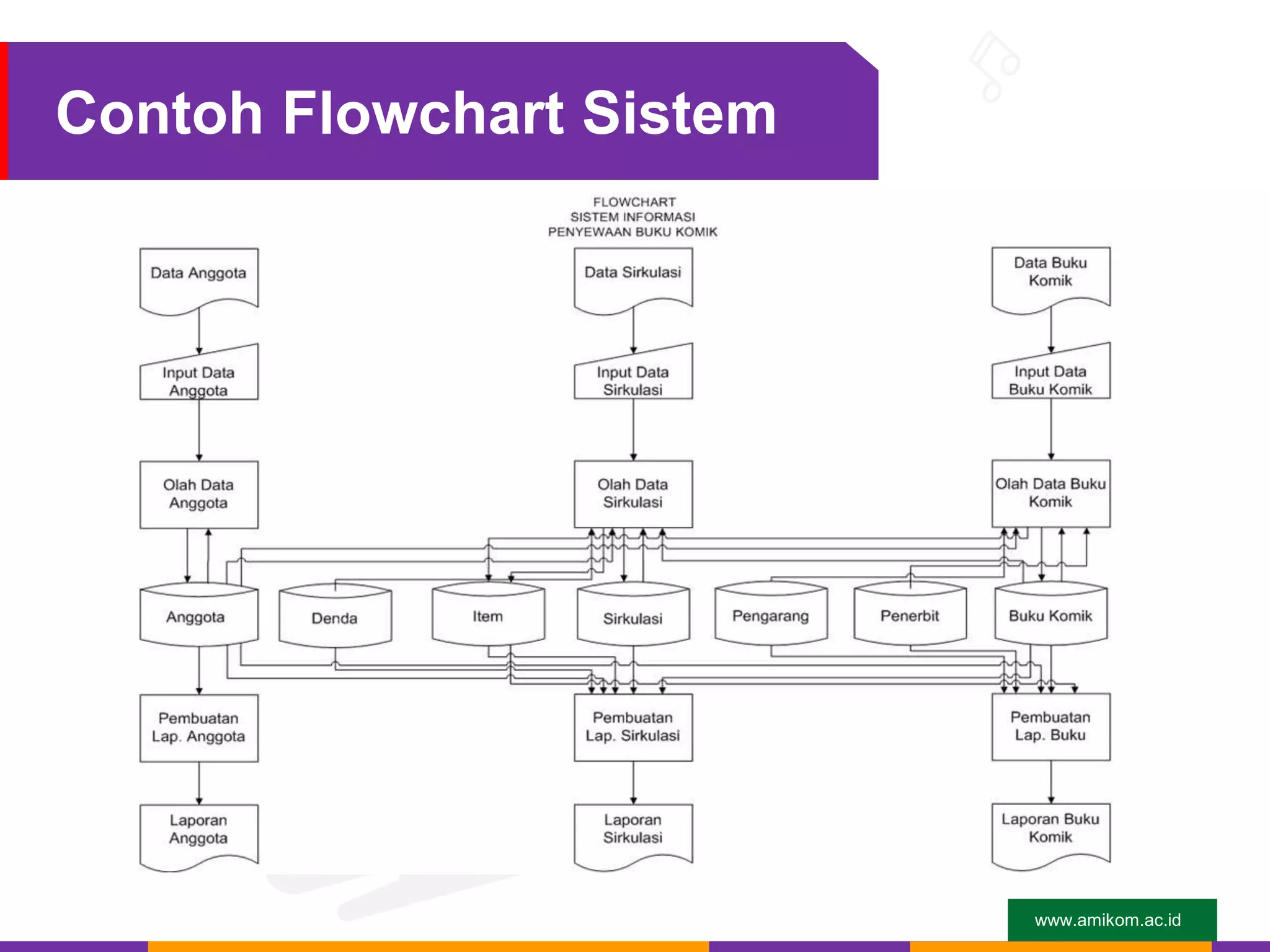

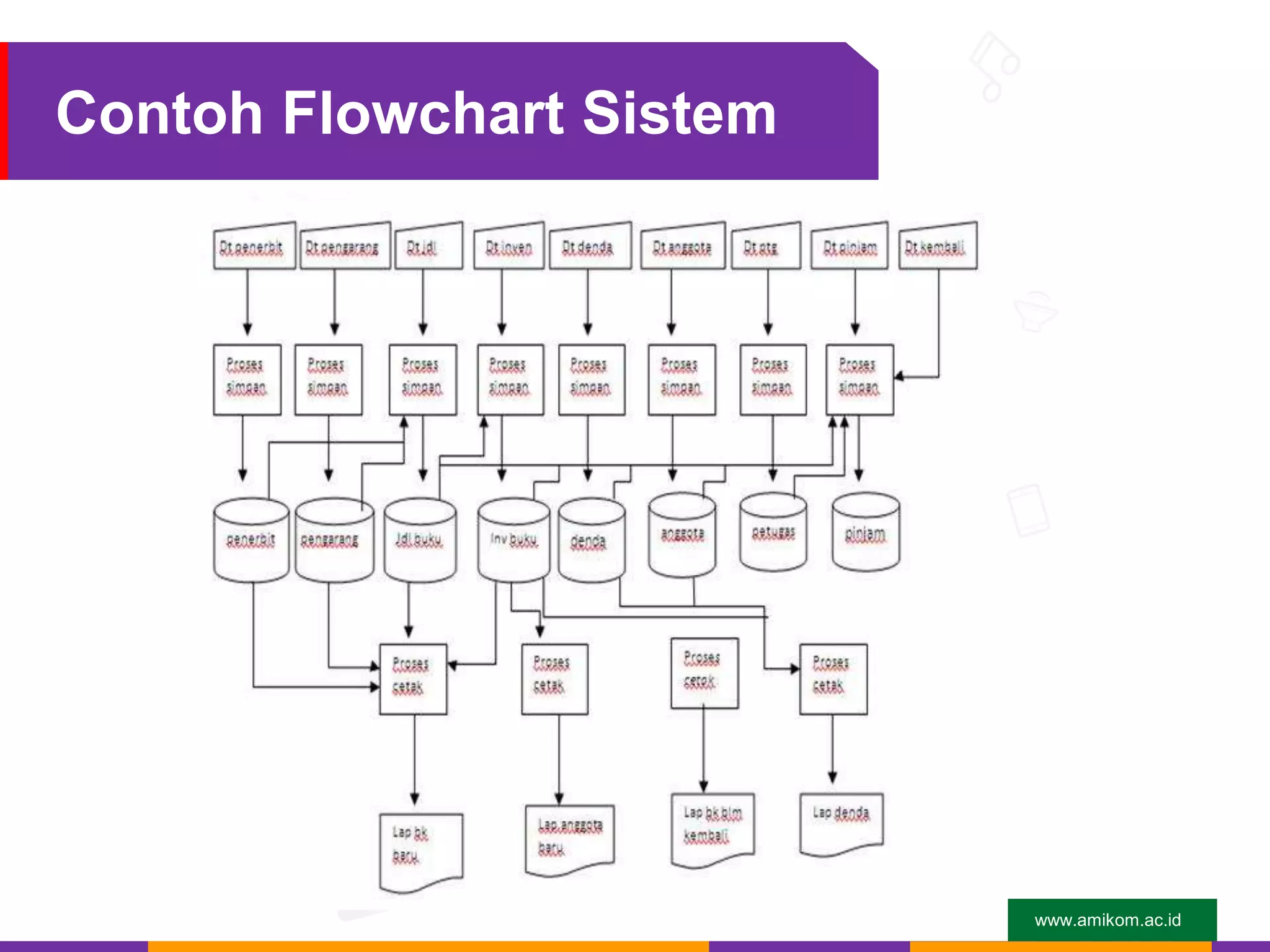

Contoh Flowchart Sistem

15. www.amikom.ac.id

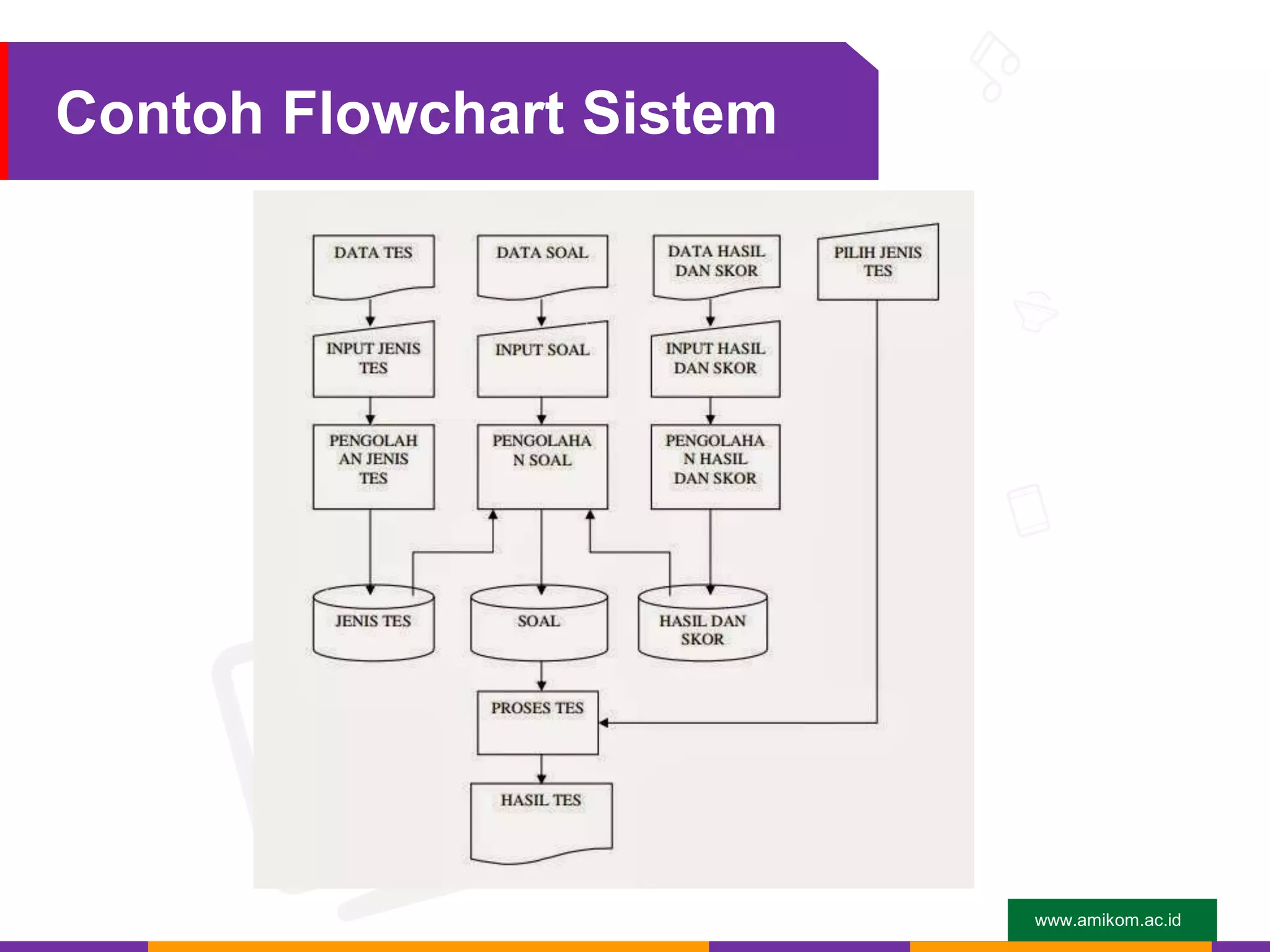

Contoh Flowchart Sistem

16. www.amikom.ac.id
Contoh Flowchart Sistem

17. www.amikom.ac.id

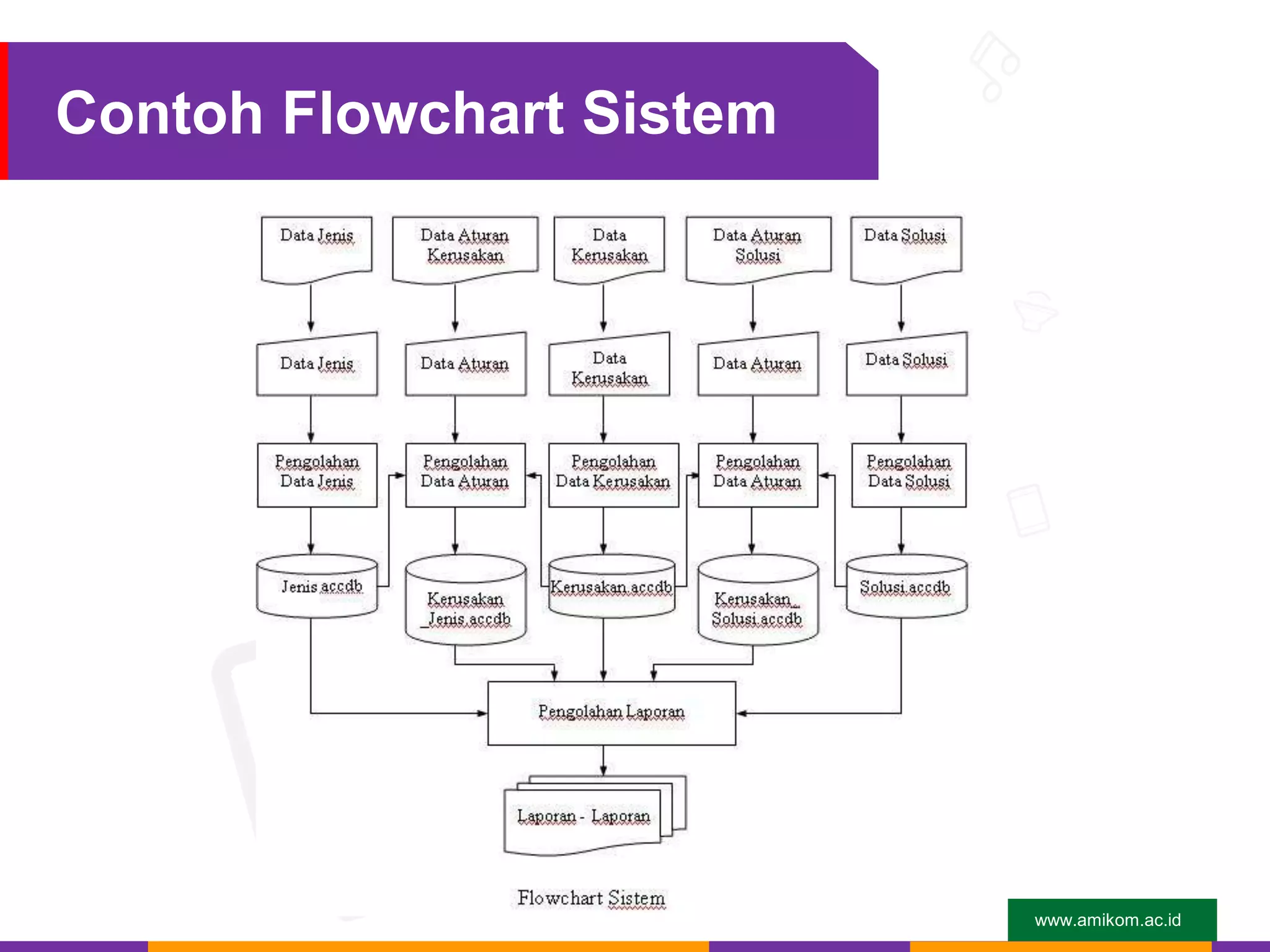

Contoh Flowchart Sistem

18. www.amikom.ac.id

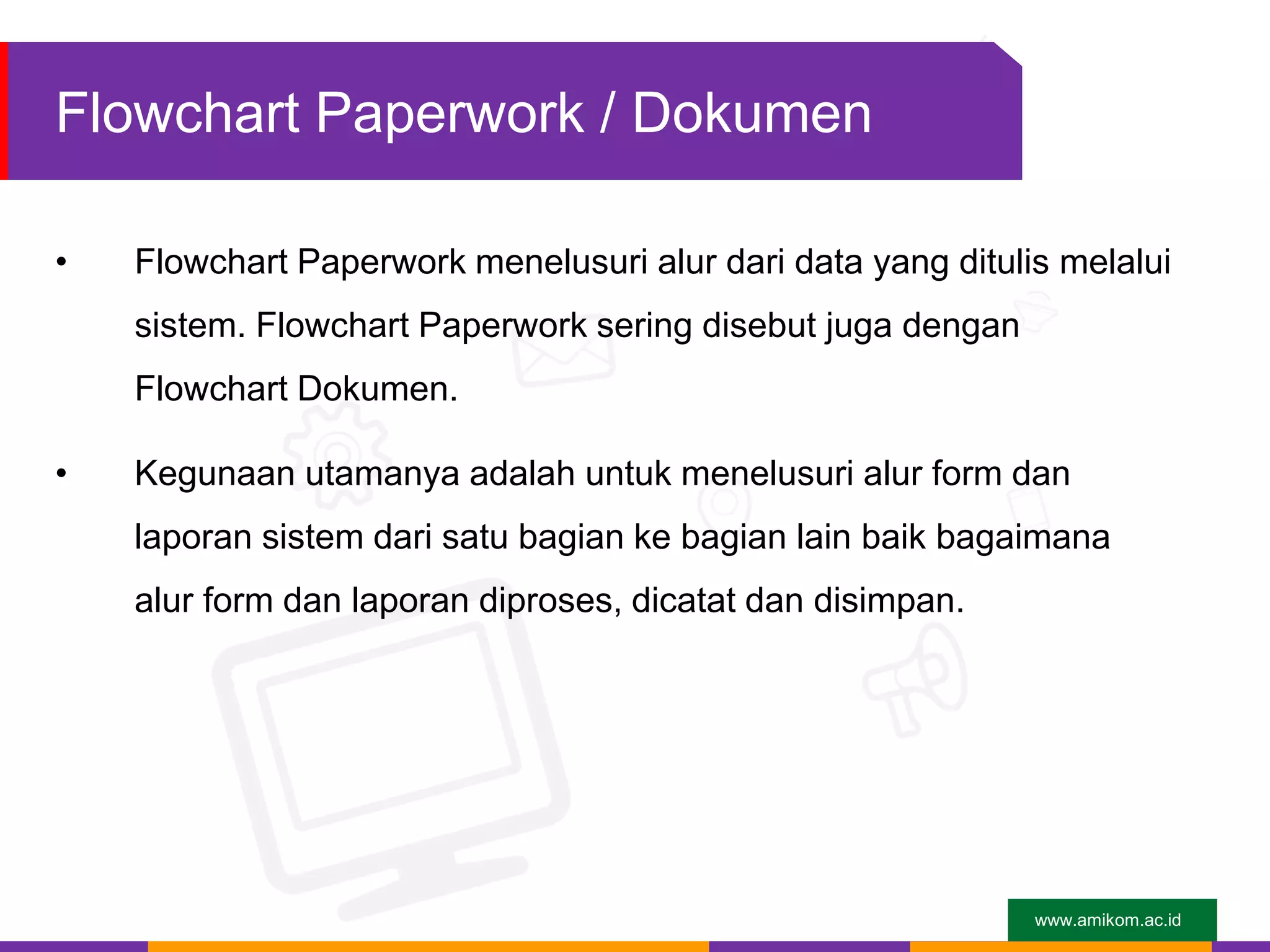

Flowchart Paperwork / Dokumen
• Flowchart Paperwork menelusuri alur dari data yang ditulis melalui
sistem. Flowchart Paperwork sering disebut juga dengan
Flowchart Dokumen.
• Kegunaan utamanya adalah untuk menelusuri alur form dan
laporan sistem dari satu bagian ke bagian lain baik bagaimana
alur form dan laporan diproses, dicatat dan disimpan.

19. www.amikom.ac.id

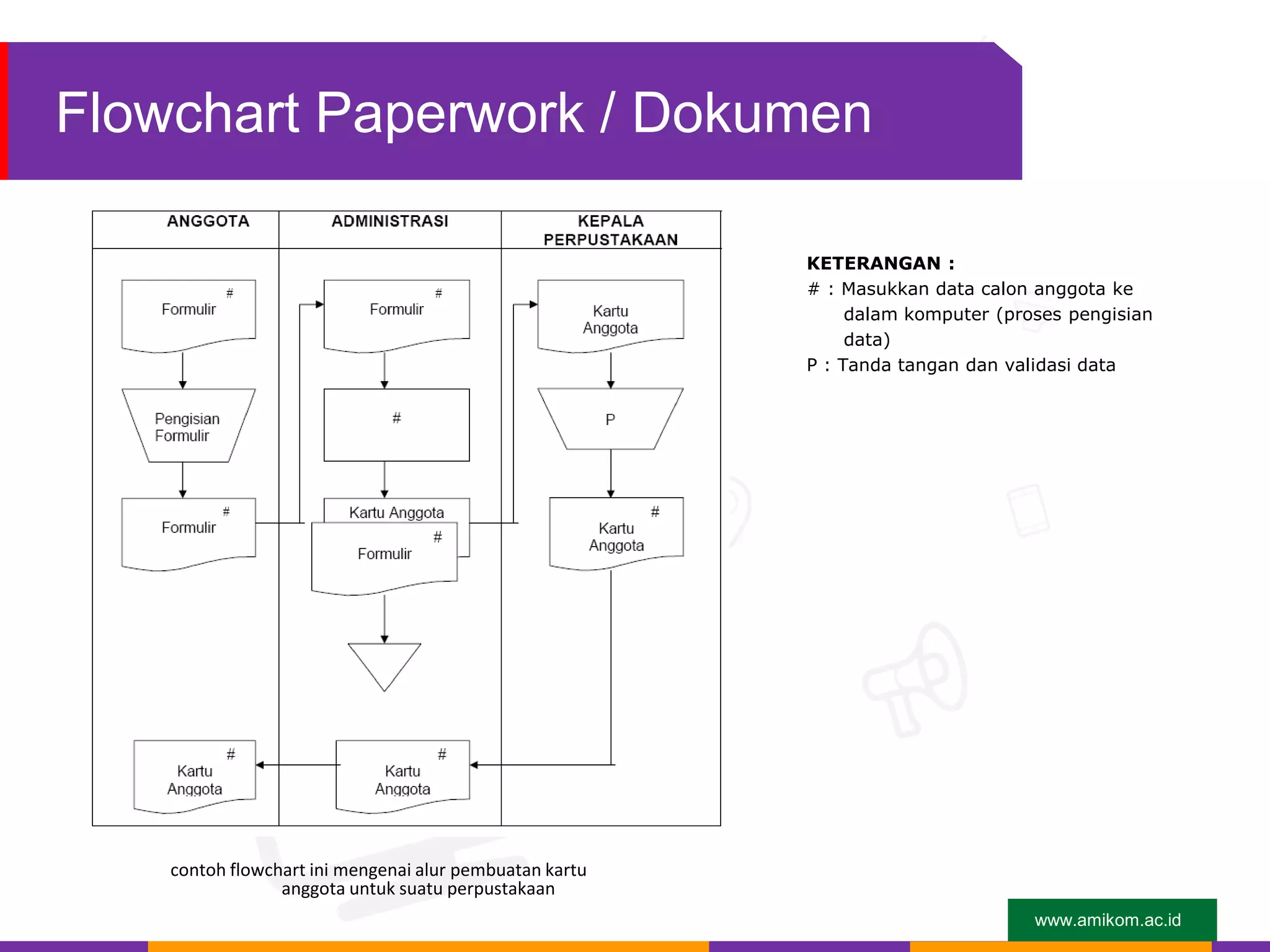

Flowchart Paperwork / Dokumen
contoh flowchart ini mengenai alur pembuatan kartu
anggota untuk suatu perpustakaan
KETERANGAN :
# : Masukkan data calon anggota ke
dalam komputer (proses pengisian
data)
P : Tanda tangan dan validasi data

20. www.amikom.ac.id

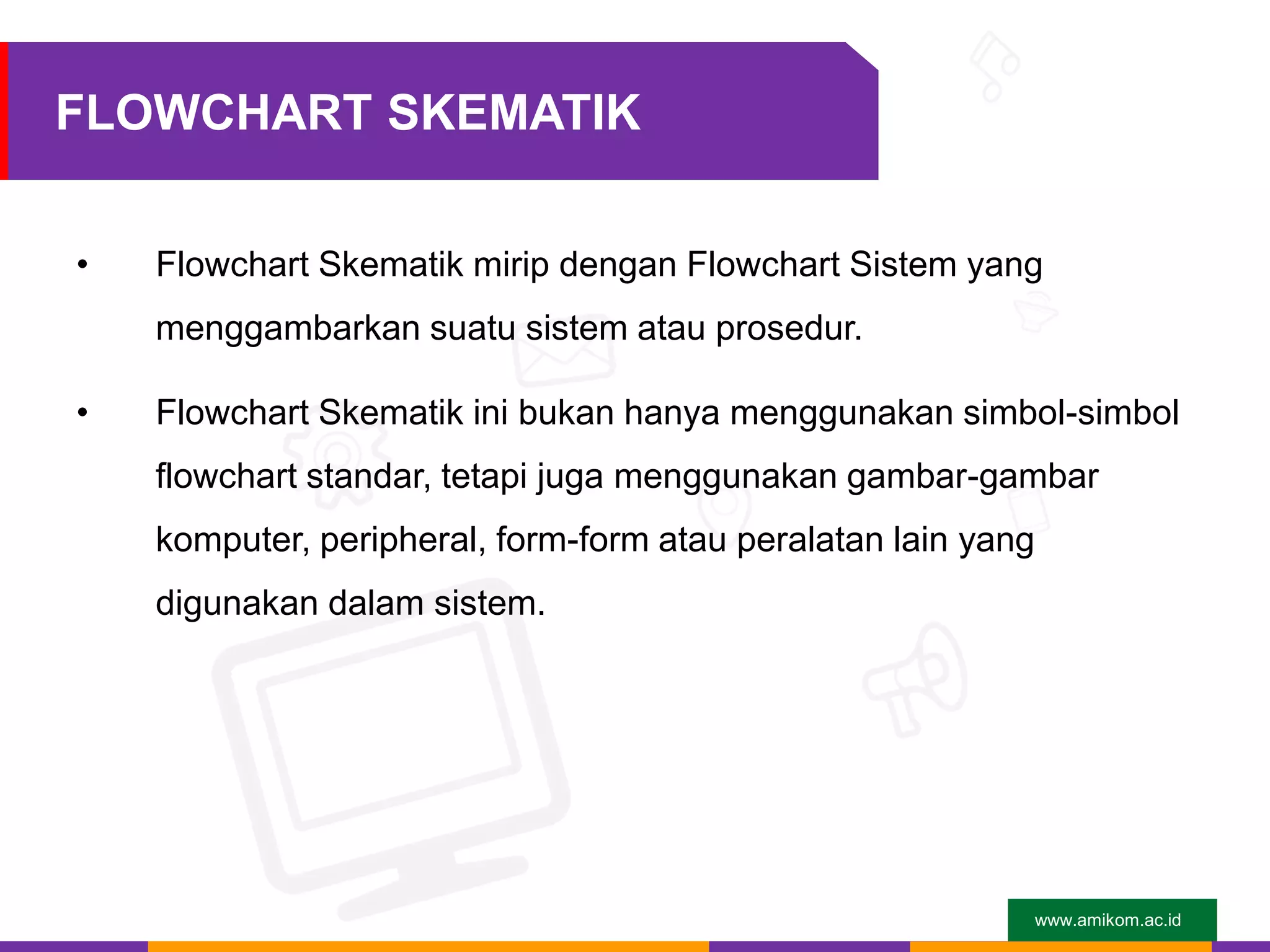

FLOWCHART SKEMATIK
• Flowchart Skematik mirip dengan Flowchart Sistem yang
menggambarkan suatu sistem atau prosedur.
• Flowchart Skematik ini bukan hanya menggunakan simbol-simbol
flowchart standar, tetapi juga menggunakan gambar-gambar
komputer, peripheral, form-form atau peralatan lain yang
digunakan dalam sistem.

21. www.amikom.ac.id

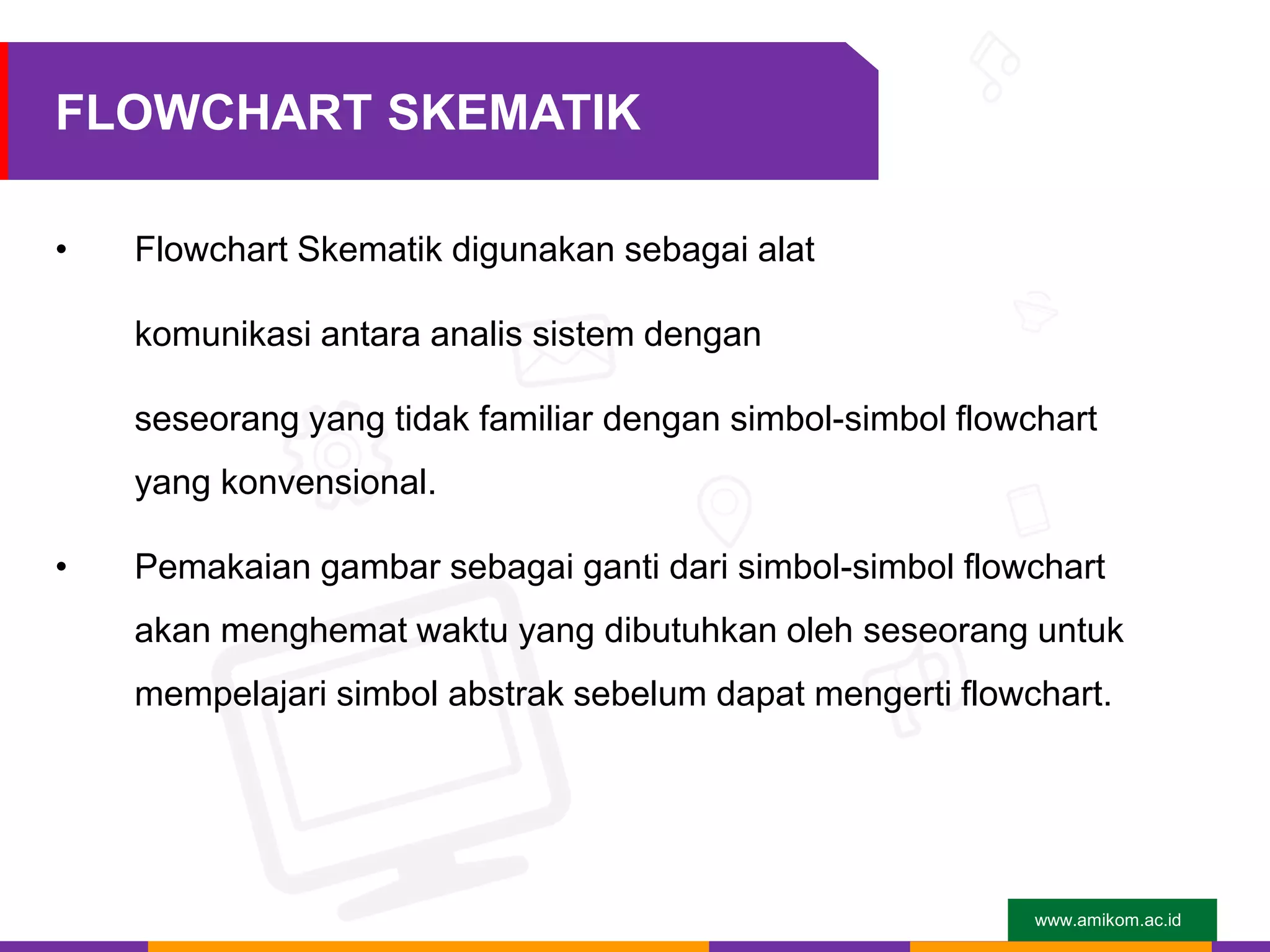

FLOWCHART SKEMATIK
• Flowchart Skematik digunakan sebagai alat
komunikasi antara analis sistem dengan
seseorang yang tidak familiar dengan simbol-simbol flowchart
yang konvensional.
• Pemakaian gambar sebagai ganti dari simbol-simbol flowchart
akan menghemat waktu yang dibutuhkan oleh seseorang untuk
mempelajari simbol abstrak sebelum dapat mengerti flowchart.

22. www.amikom.ac.id

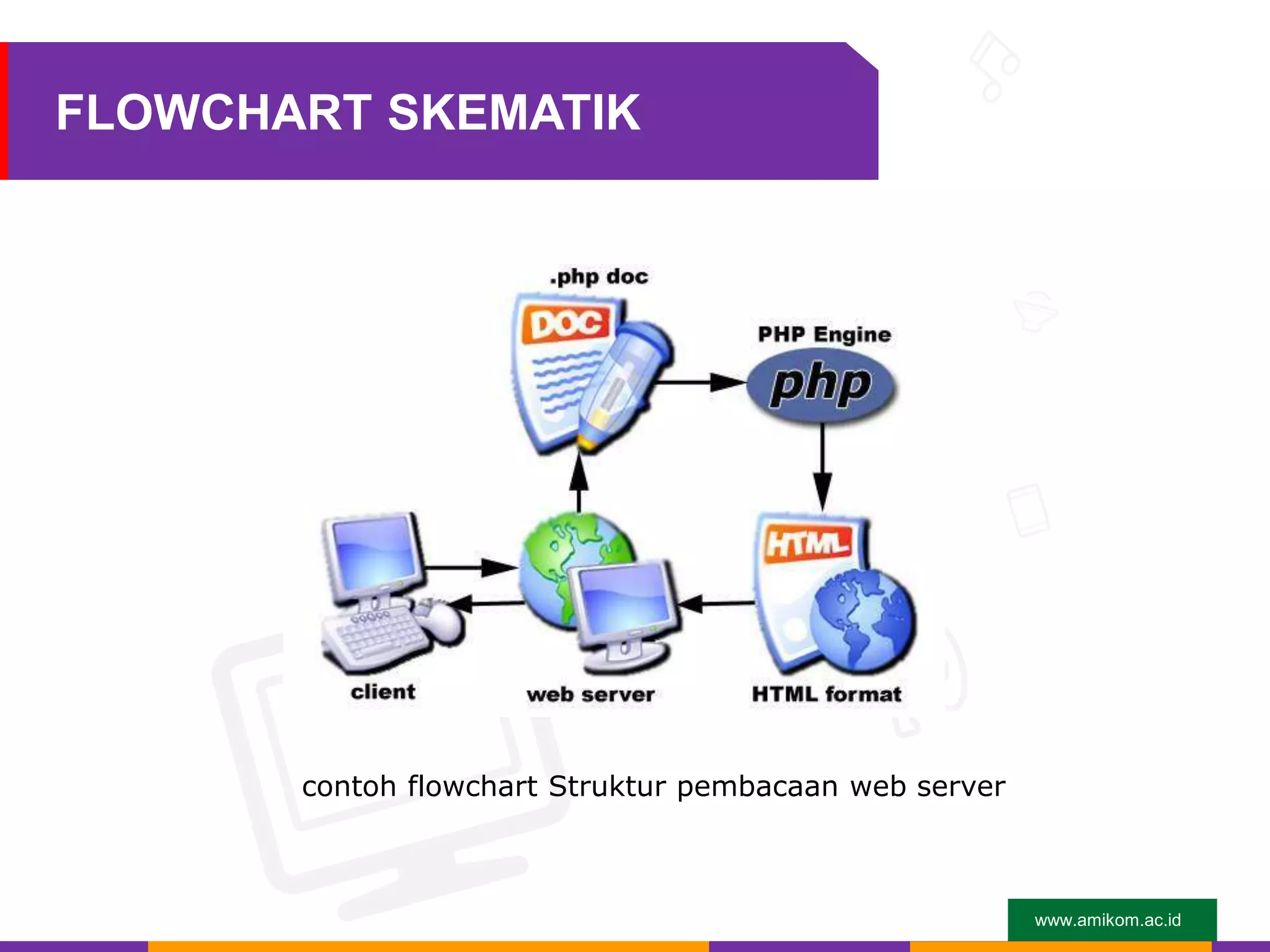

FLOWCHART SKEMATIK
contoh flowchart Struktur pembacaan web server

23. www.amikom.ac.id

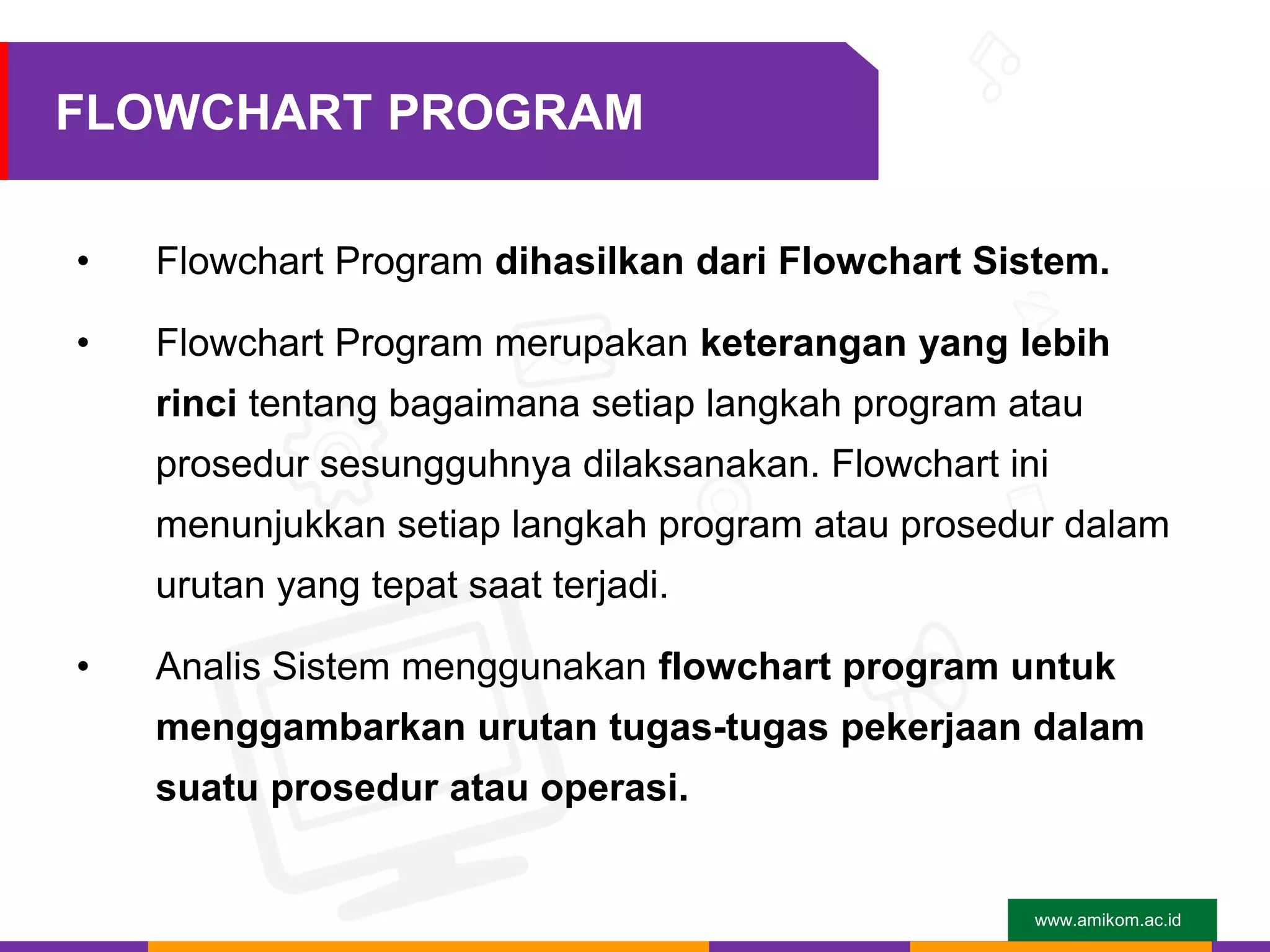

FLOWCHART PROGRAM
• Flowchart Program dihasilkan dari Flowchart Sistem.
• Flowchart Program merupakan keterangan yang lebih
rinci tentang bagaimana setiap langkah program atau
prosedur sesungguhnya dilaksanakan. Flowchart ini
menunjukkan setiap langkah program atau prosedur dalam
urutan yang tepat saat terjadi.
• Analis Sistem menggunakan flowchart program untuk
menggambarkan urutan tugas-tugas pekerjaan dalam
suatu prosedur atau operasi.

24. www.amikom.ac.id

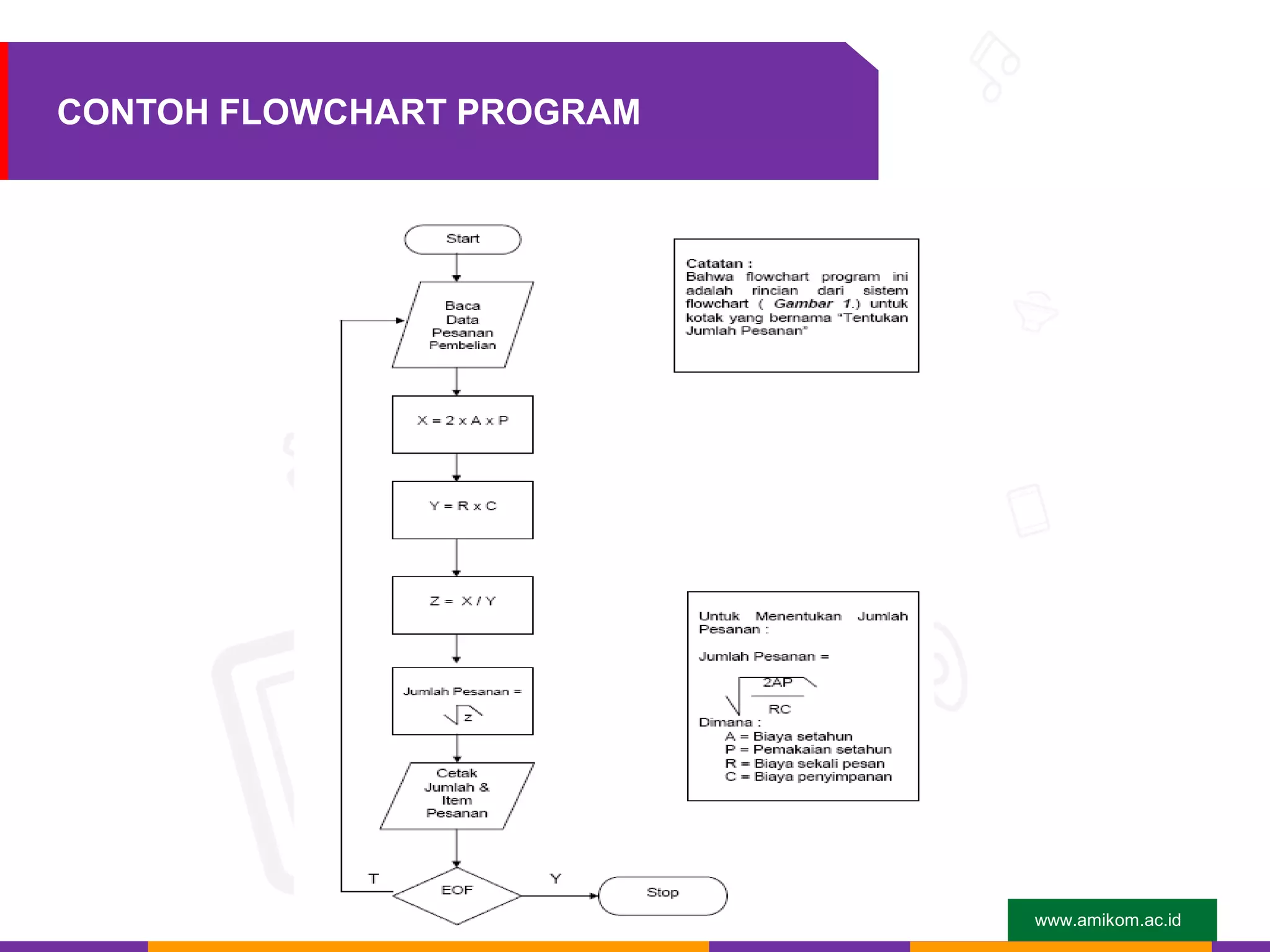

CONTOH FLOWCHART PROGRAM

25. www.amikom.ac.id

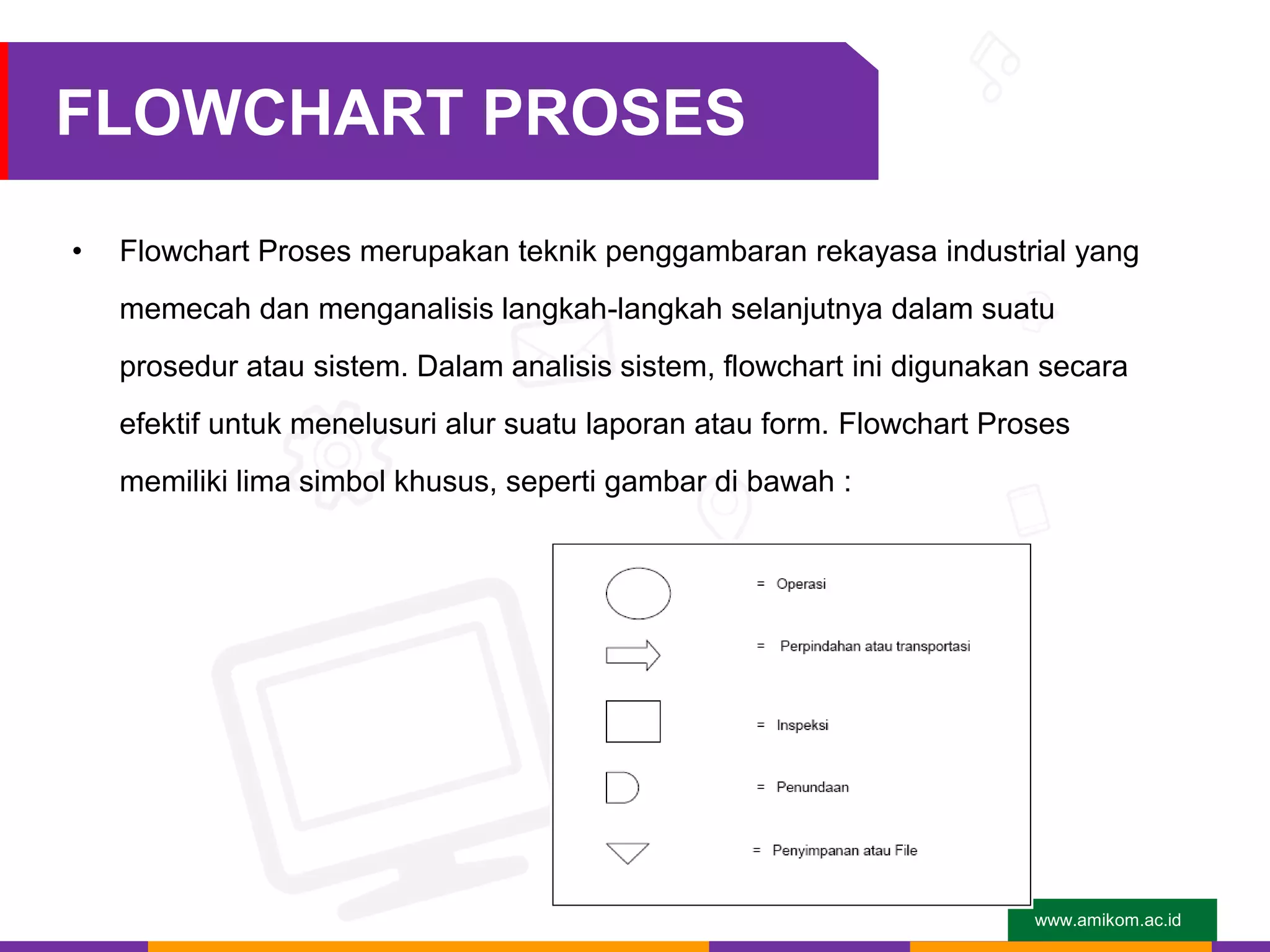

FLOWCHART PROSES
• Flowchart Proses merupakan teknik penggambaran rekayasa industrial yang
memecah dan menganalisis langkah-langkah selanjutnya dalam suatu
prosedur atau sistem. Dalam analisis sistem, flowchart ini digunakan secara
efektif untuk menelusuri alur suatu laporan atau form. Flowchart Proses
memiliki lima simbol khusus, seperti gambar di bawah :

26. www.amikom.ac.id

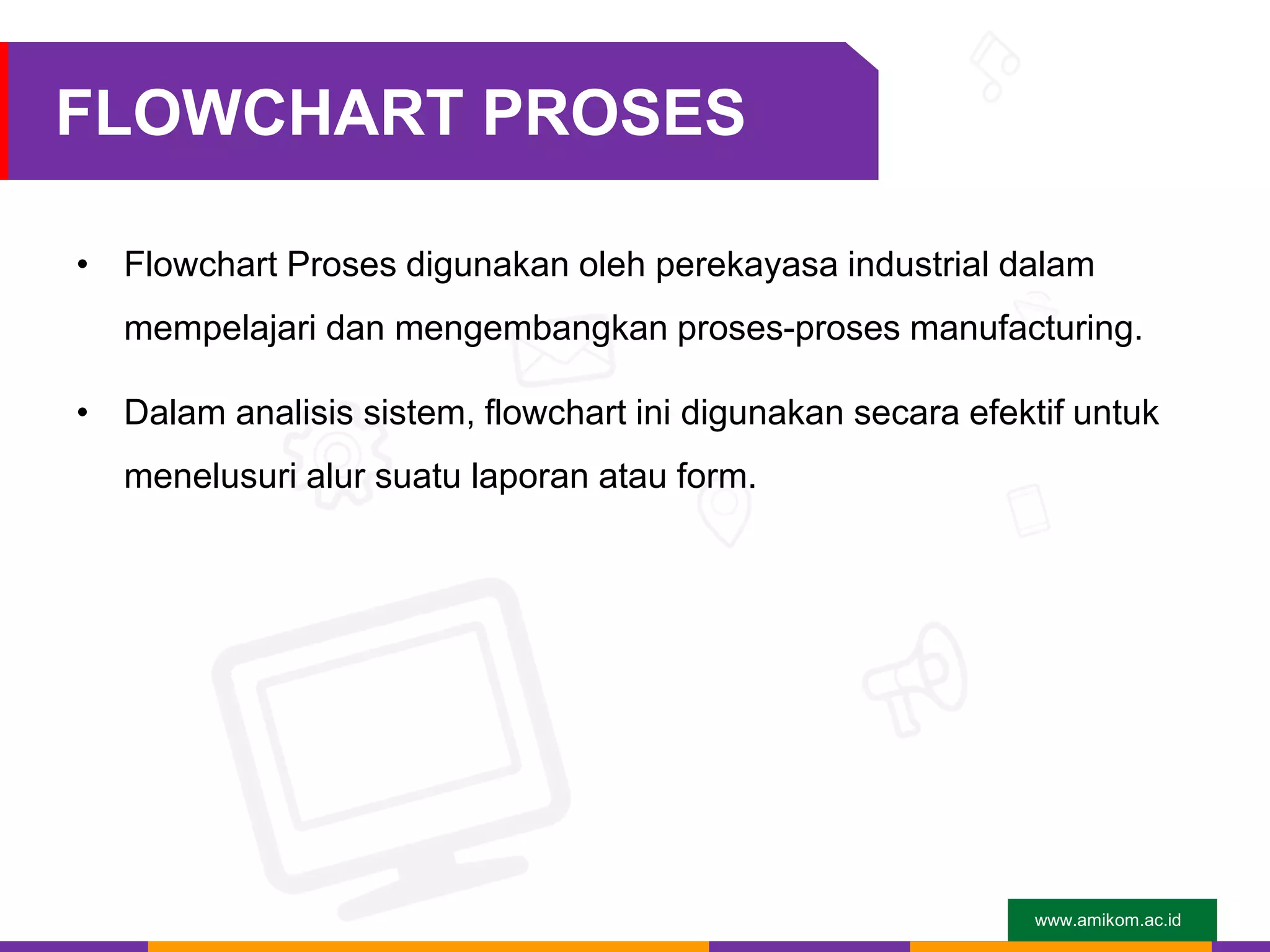

FLOWCHART PROSES
• Flowchart Proses digunakan oleh perekayasa industrial dalam
mempelajari dan mengembangkan proses-proses manufacturing.
• Dalam analisis sistem, flowchart ini digunakan secara efektif untuk
menelusuri alur suatu laporan atau form.

27. www.amikom.ac.id

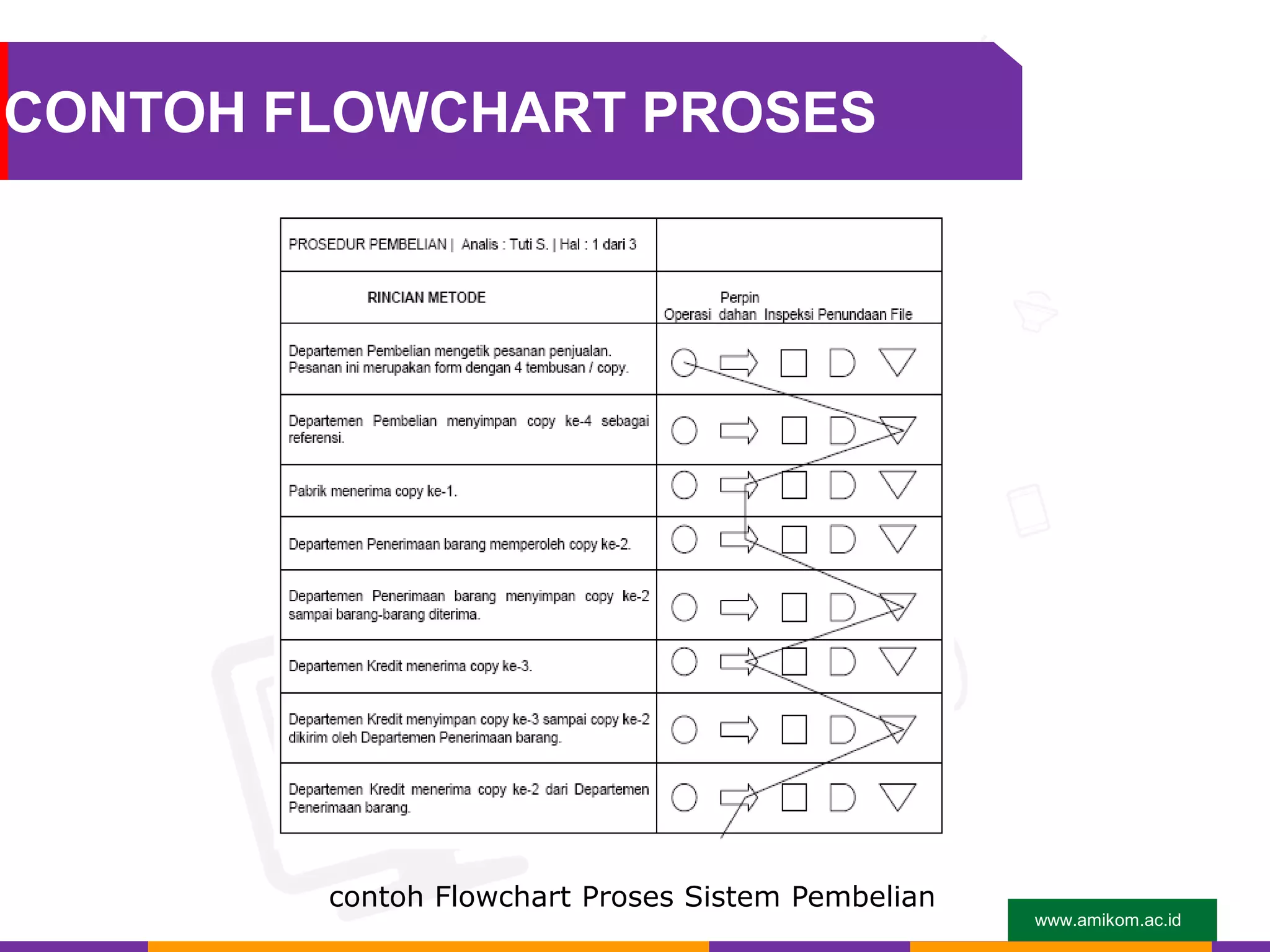

CONTOH FLOWCHART PROSES
contoh Flowchart Proses Sistem Pembelian

28. STUDI KASUS
