- 1. DIAGRAM ALUR ( FLOWCHART) PART : I

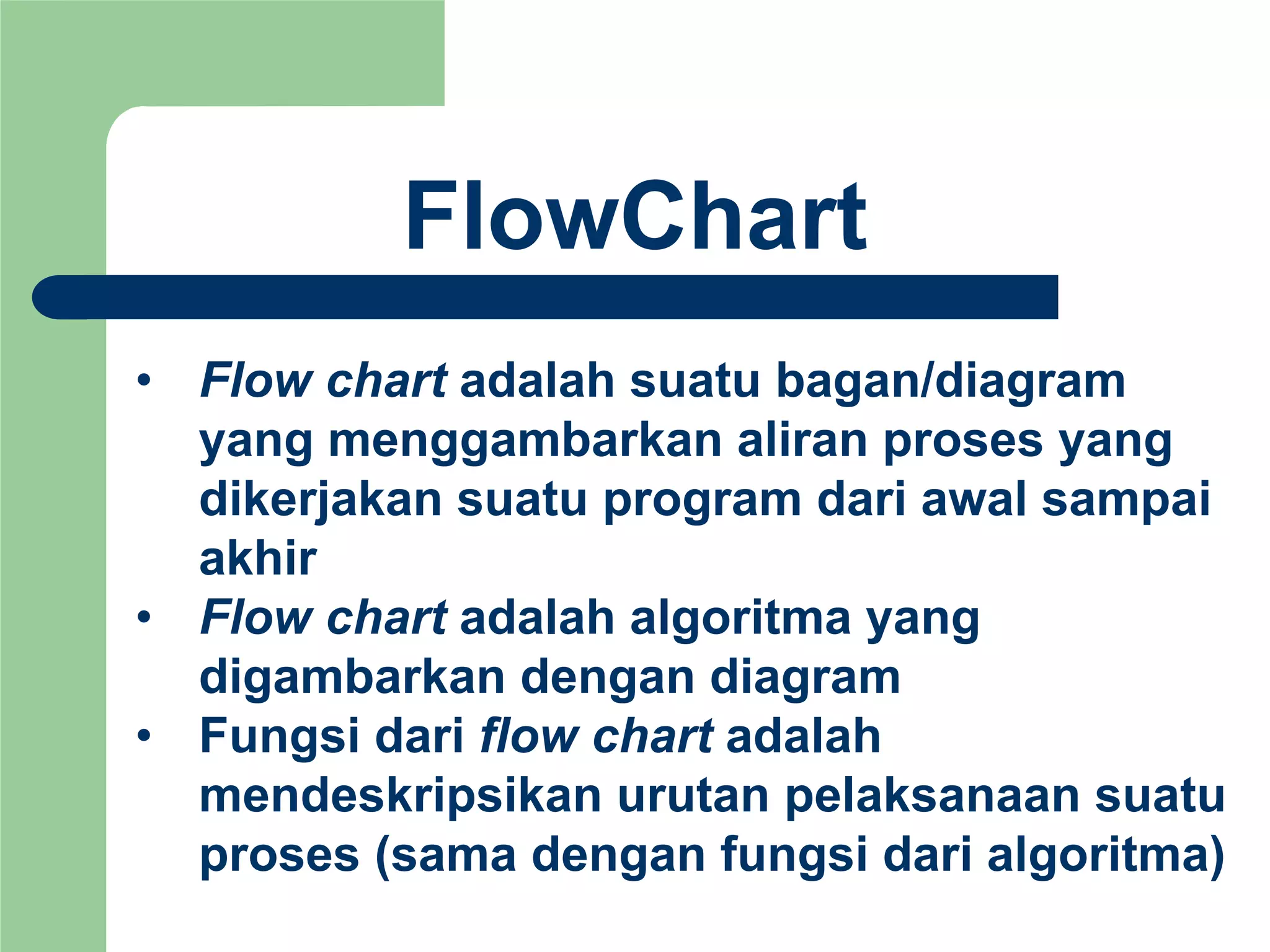

- 2. FlowChart • Flow chartadalah suatu bagan/diagram yang menggambarkan aliran proses yang dikerjakan suatu program dari awal sampai akhir • Flow chart adalah algoritma yang digambarkan dengan diagram • Fungsi dari flow chart adalah mendeskripsikan urutan pelaksanaan suatu proses (sama dengan fungsi dari algoritma)

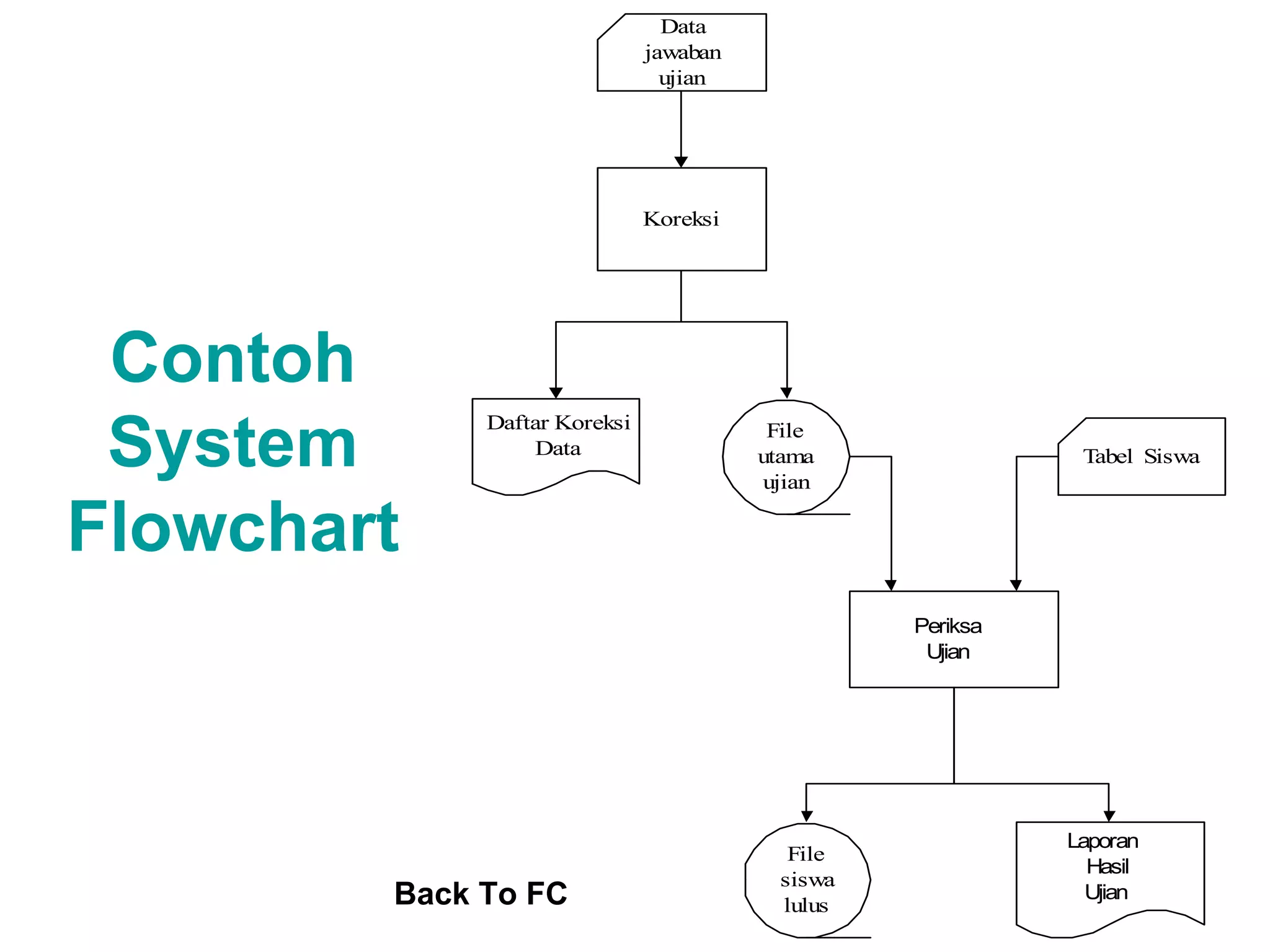

- 3. Ada 2 macamFlowchart : – System Flowchart Æ urutan proses dalam system dengan menunjukkan alat media input, output serta jenis media penyimpanan dalam proses pengolahan data. – Program Flowchart Æ urutan instruksi yang digambarkan dengan symbol tertentu untuk memecahkan masalah dalam suatu program.
- 4.
- 5. Start Input Bilangan (I ) I > 0 Bukan Bilangan Positif Bilangan Positif Stop N Y Contoh Program Flowchart

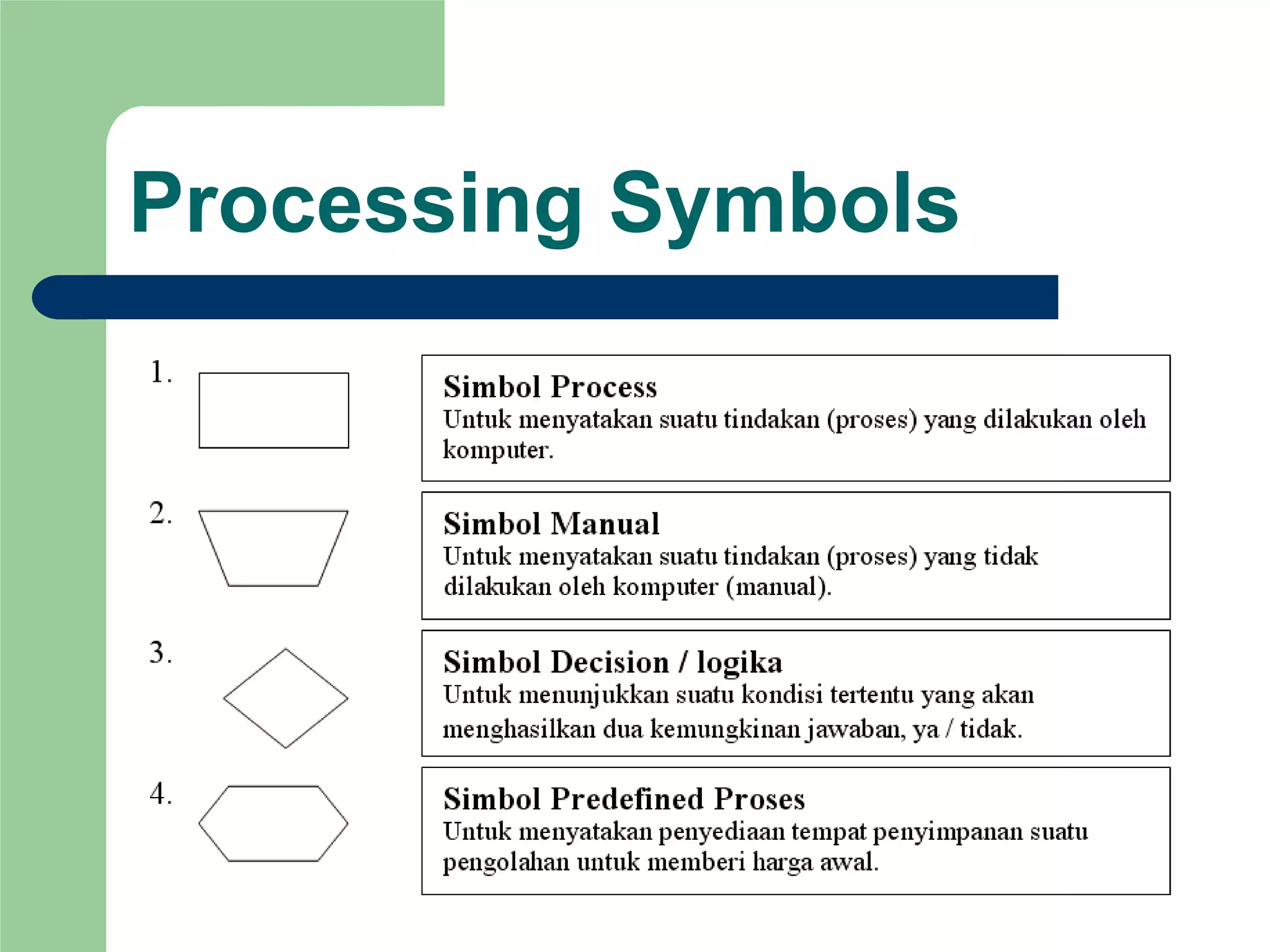

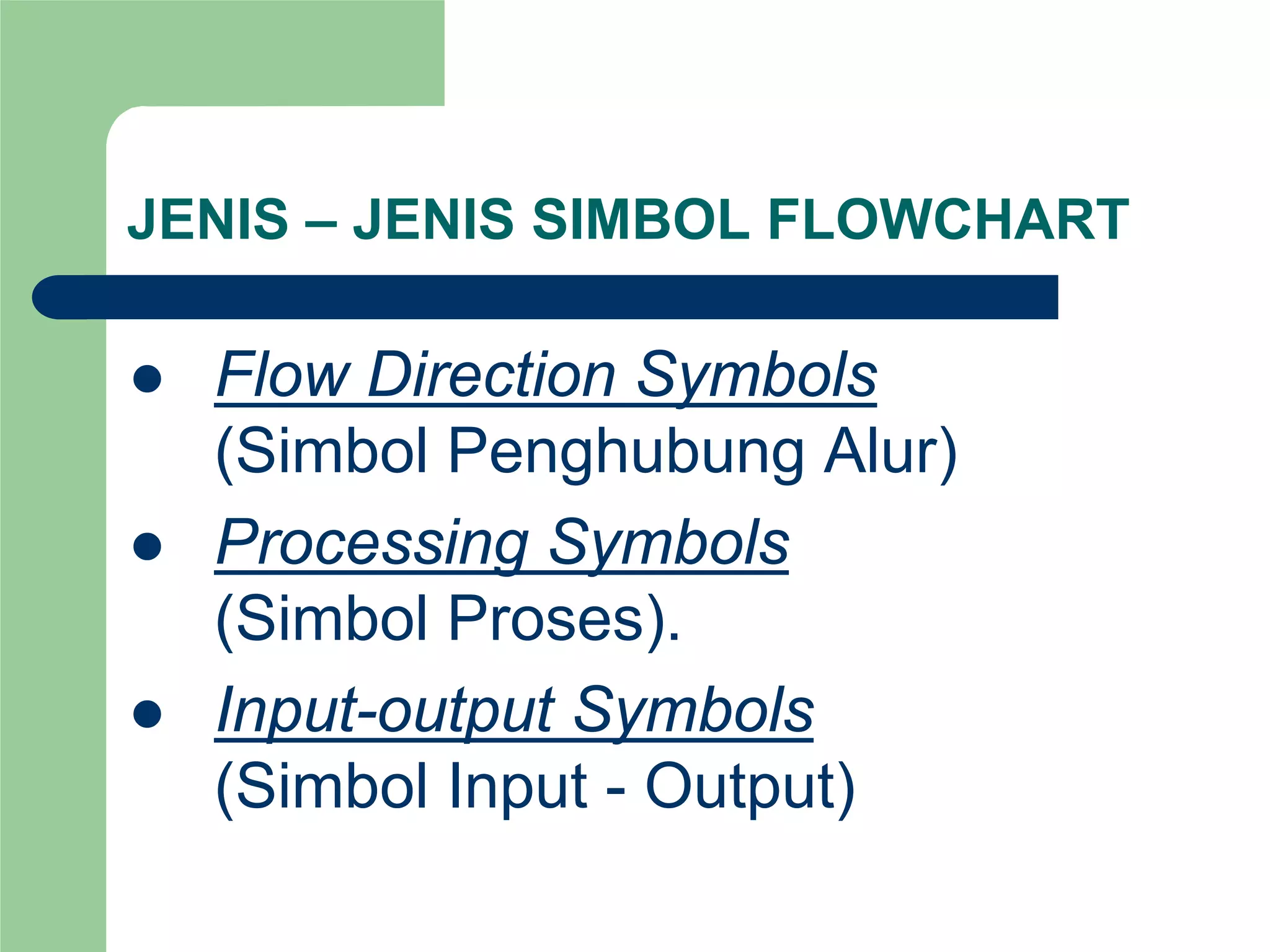

- 6. JENIS – JENISSIMBOL FLOWCHART z Flow Direction Symbols (Simbol Penghubung Alur) z Processing Symbols (Simbol Proses). z Input-output Symbols (Simbol Input - Output)
- 7. Flow Direction Symbols BackTo Jenis
- 8.

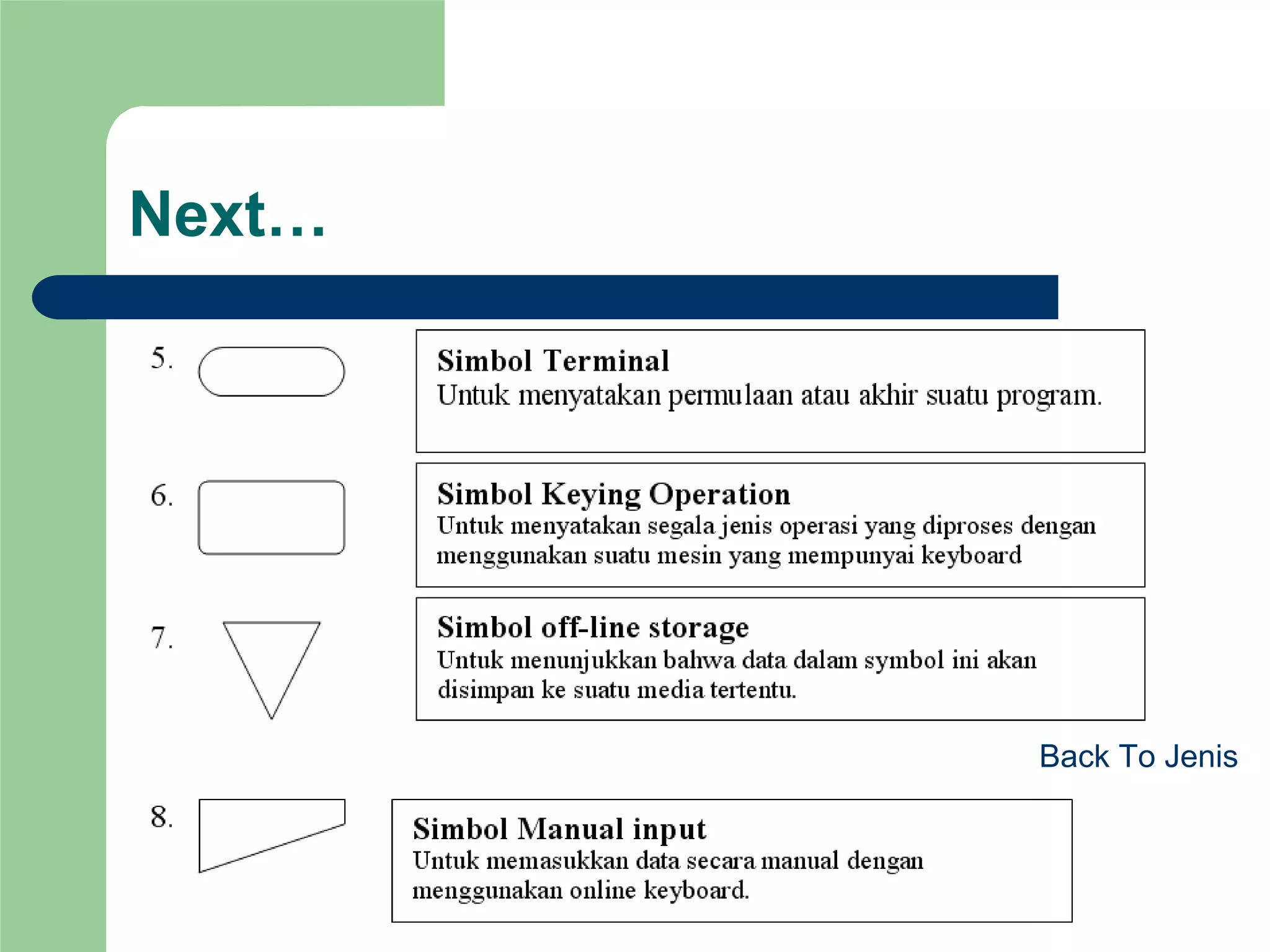

- 9.

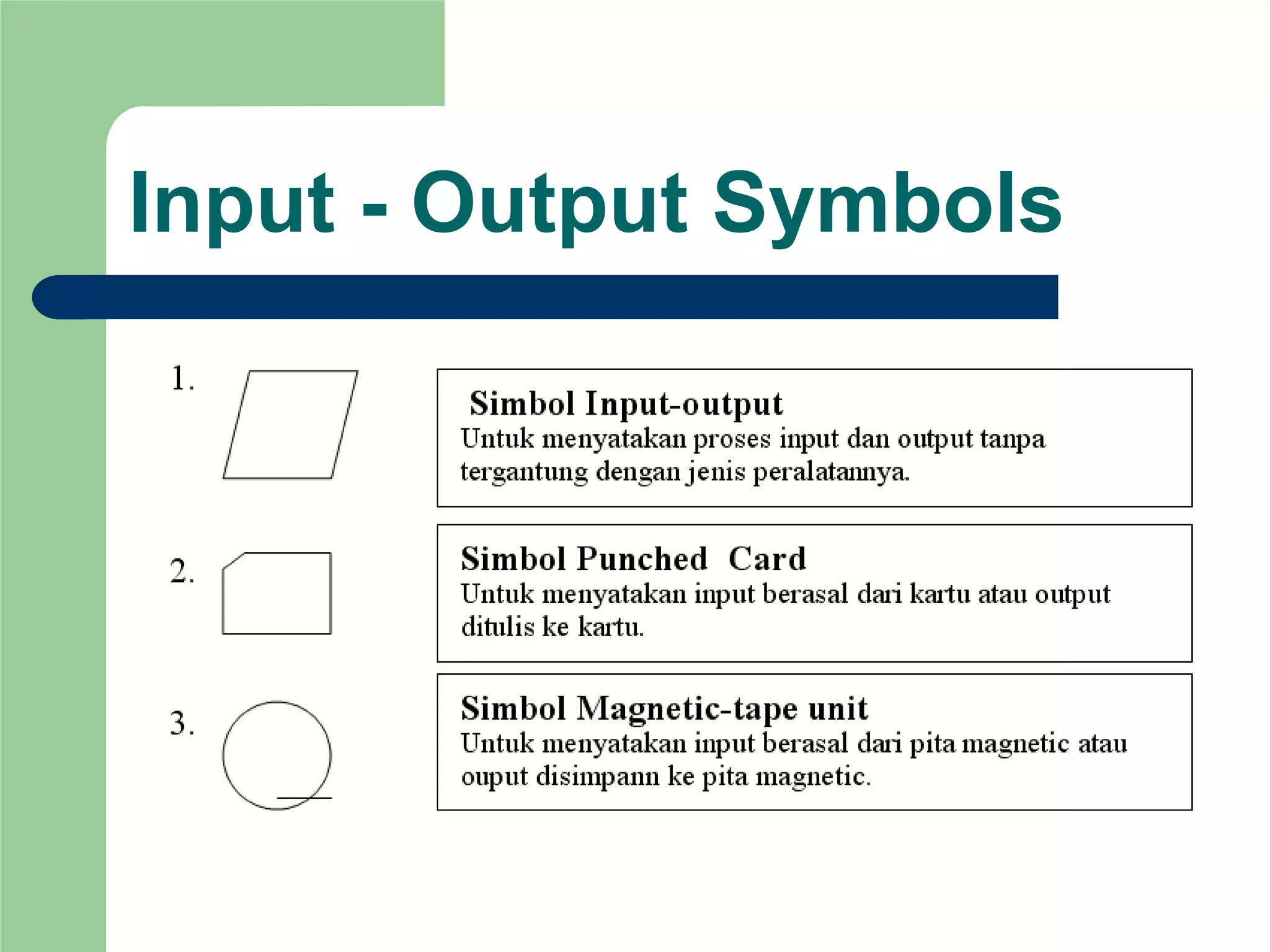

- 10. Input - OutputSymbols

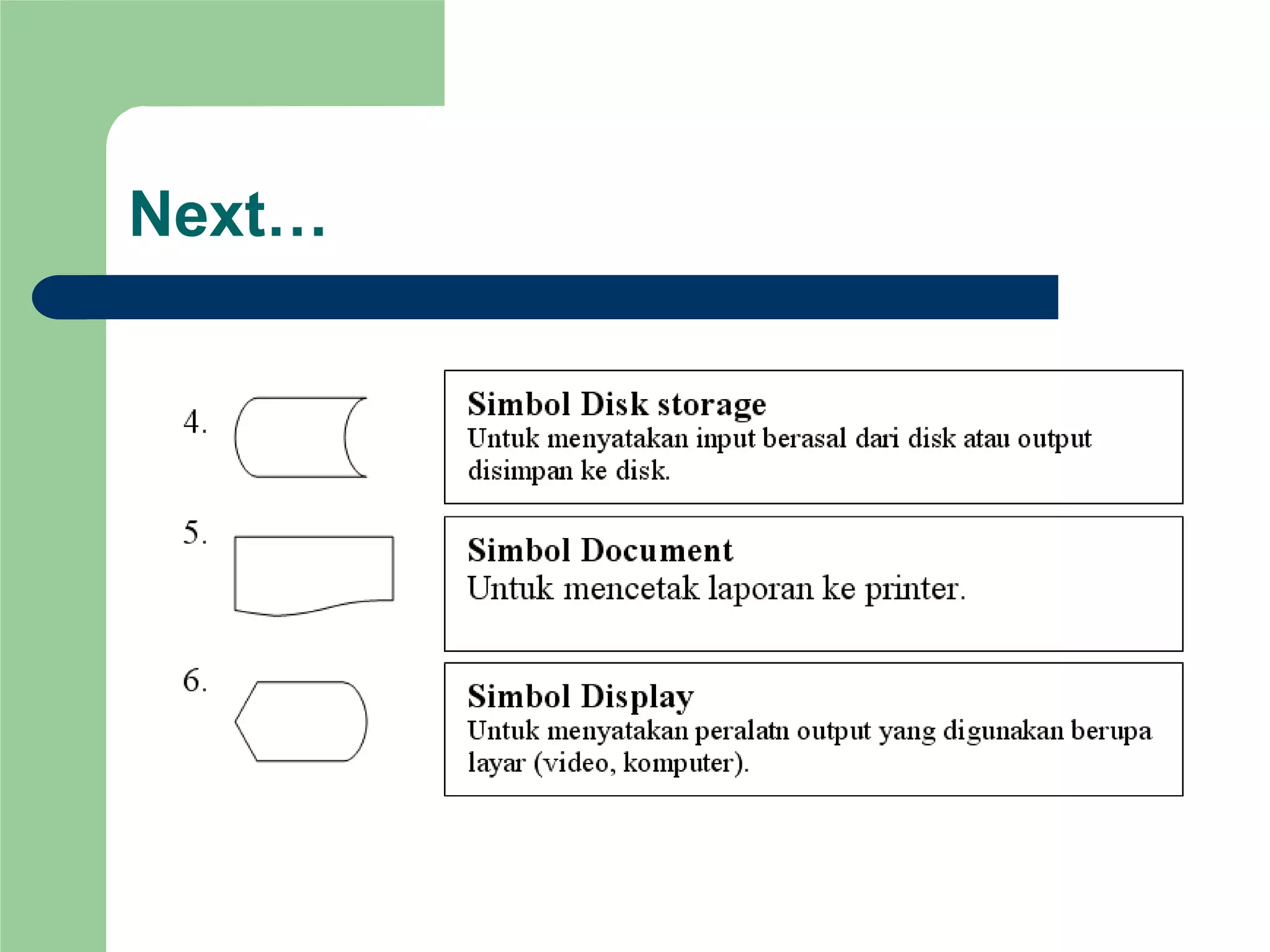

- 11.

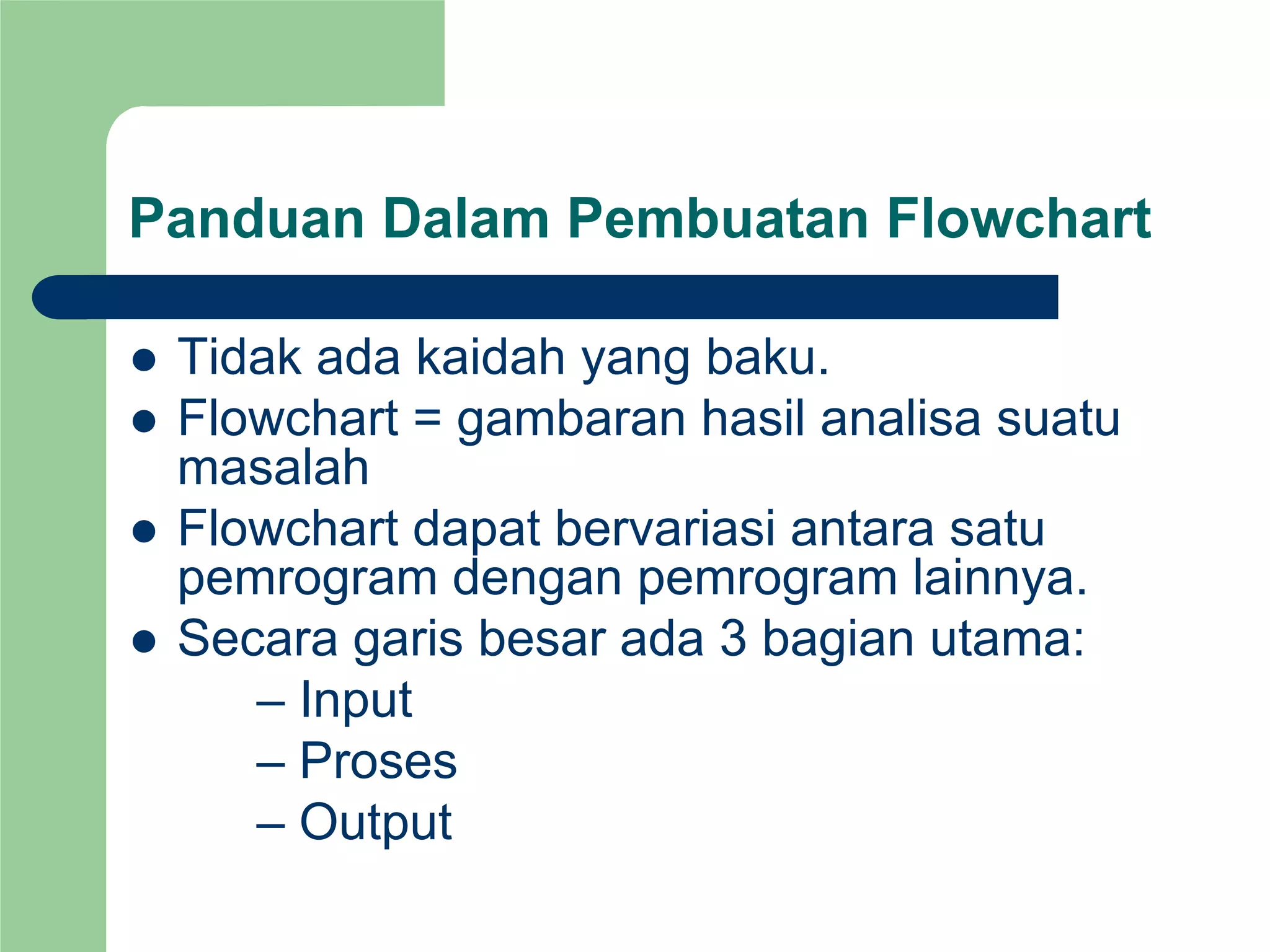

- 12. Panduan Dalam PembuatanFlowchart z Tidak ada kaidah yang baku. z Flowchart = gambaran hasil analisa suatu masalah z Flowchart dapat bervariasi antara satu pemrogram dengan pemrogram lainnya. z Secara garis besar ada 3 bagian utama: – Input – Proses – Output

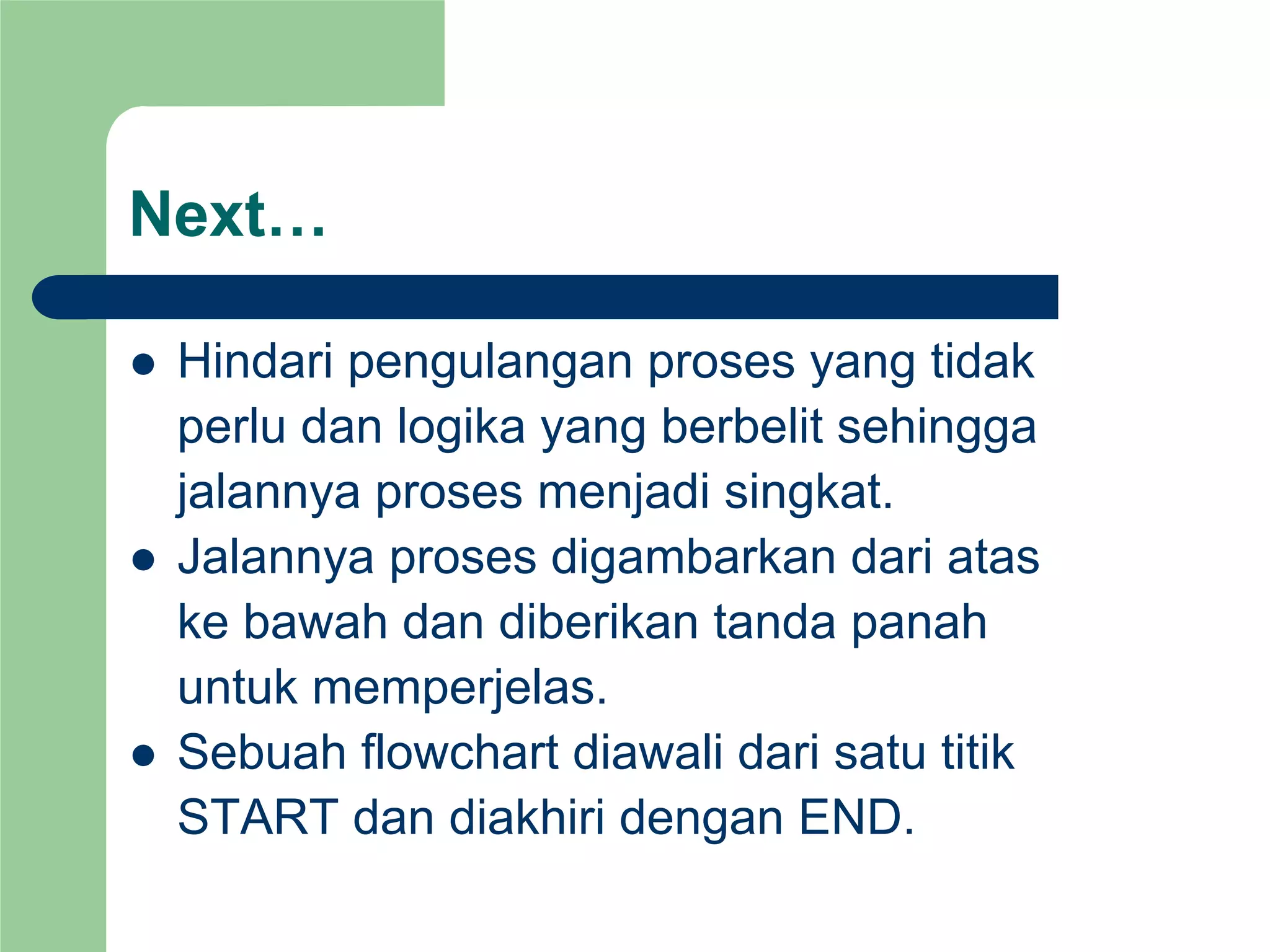

- 13. Next… z Hindari pengulanganproses yang tidak perlu dan logika yang berbelit sehingga jalannya proses menjadi singkat. z Jalannya proses digambarkan dari atas ke bawah dan diberikan tanda panah untuk memperjelas. z Sebuah flowchart diawali dari satu titik START dan diakhiri dengan END.
- 14. Contoh 1 : FlowchartUntuk Mengorder Burger Start (Approach Counter ) Order Drink Want Drink ? Want Fries ? Order Burger Stop ( Pay Cashier ) Order Fries YES YES NO NO
- 15. Contoh 2 Flowchart UntukMenentukan Bilangan Genap & Ganjil Start End Input Bilangan Cetak Genap Cetak Ganjil Hitung sisa bagi Antara bilangan Dengan 2 A A Apakah Sisa = 0 ? YES NO

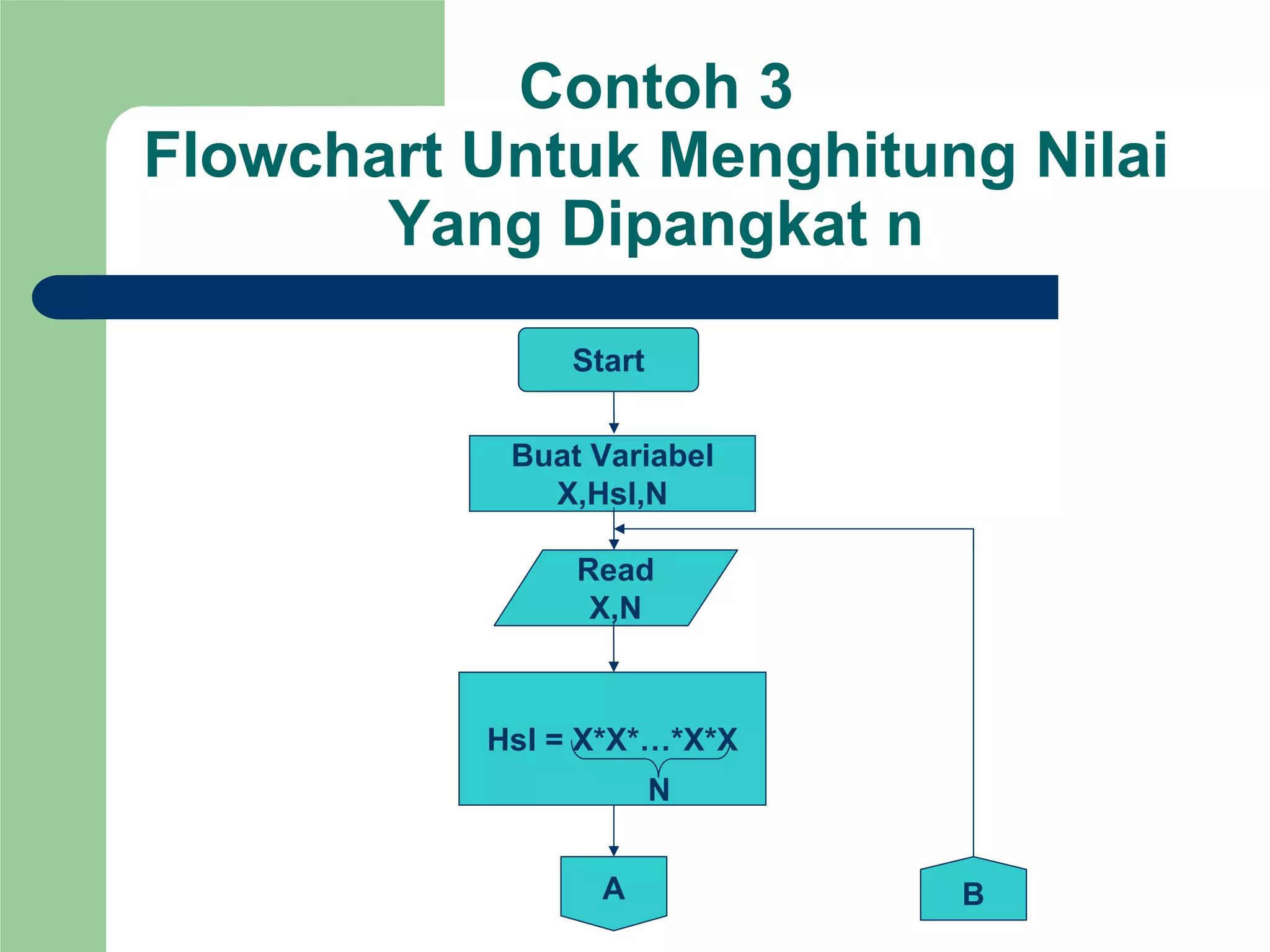

- 16. Contoh 3 Flowchart UntukMenghitung Nilai Yang Dipangkat n Start Buat Variabel X,Hsl,N Read X,N A Hsl = X*X*…*X*X N B

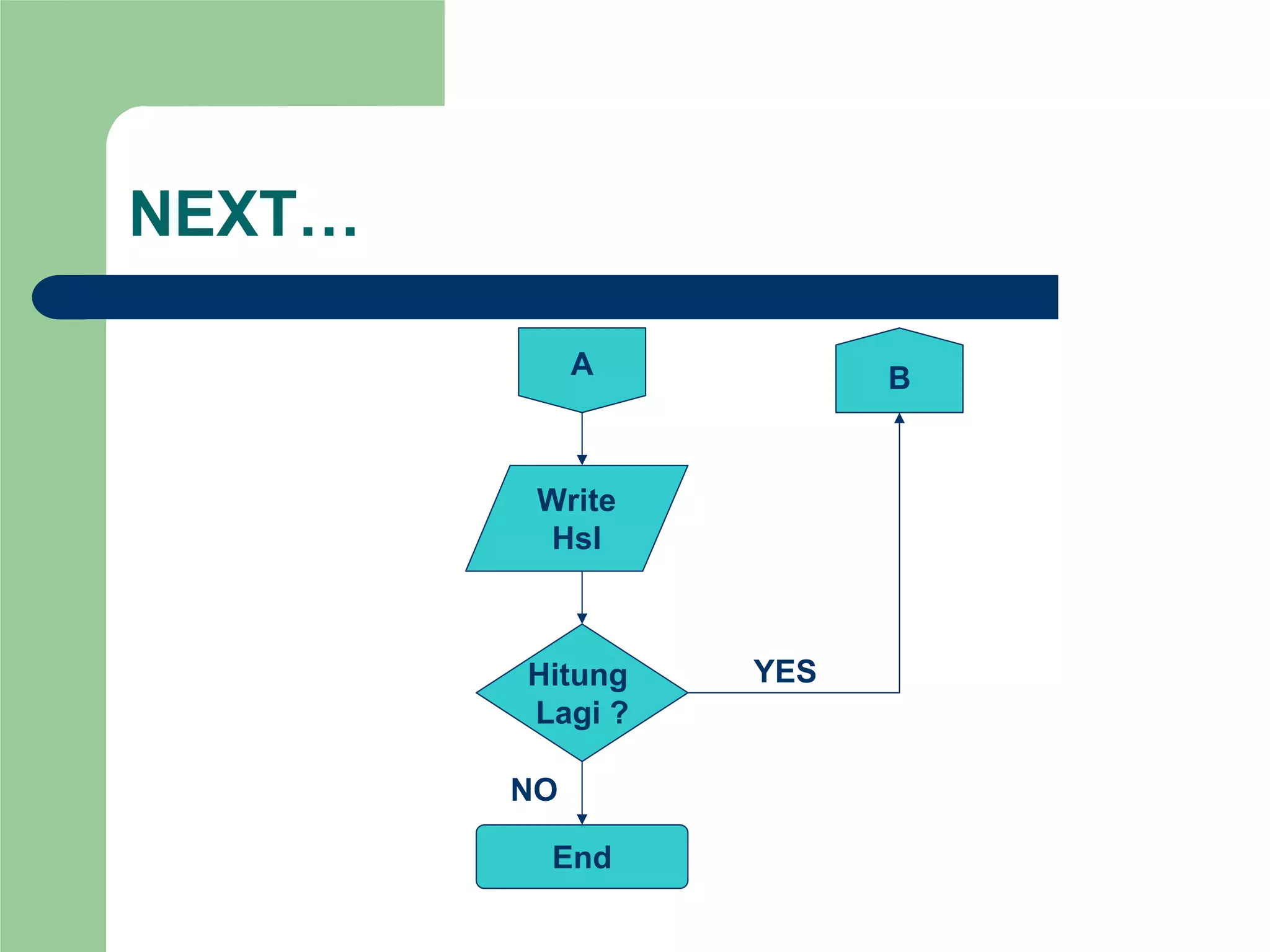

- 17.

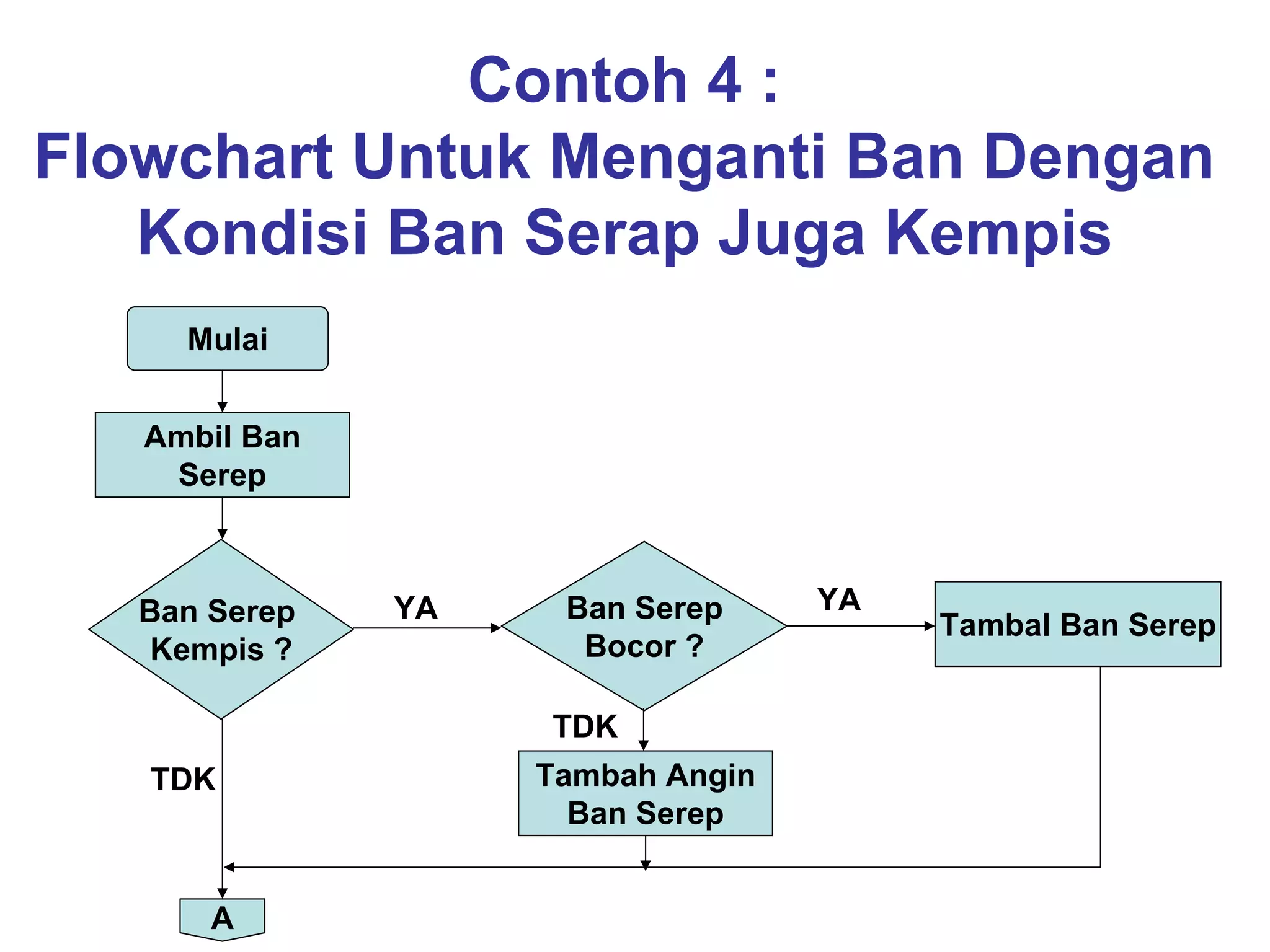

- 18. Contoh 4 : FlowchartUntuk Menganti Ban Dengan Kondisi Ban Serap Juga Kempis Mulai Ambil Ban Serep Ban Serep Kempis ? Ban Serep Bocor ? Tambah Angin Ban Serep Tambal Ban Serep A YA YA TDK TDK
- 19. A Ambil Kunci –Kunci & Dongkrak Mobil di Dongkrak Buka Baut Ban Lepas Ban Pecah Pasang Ban Serep Pasang Baut Ban Lepas Dongkrak B

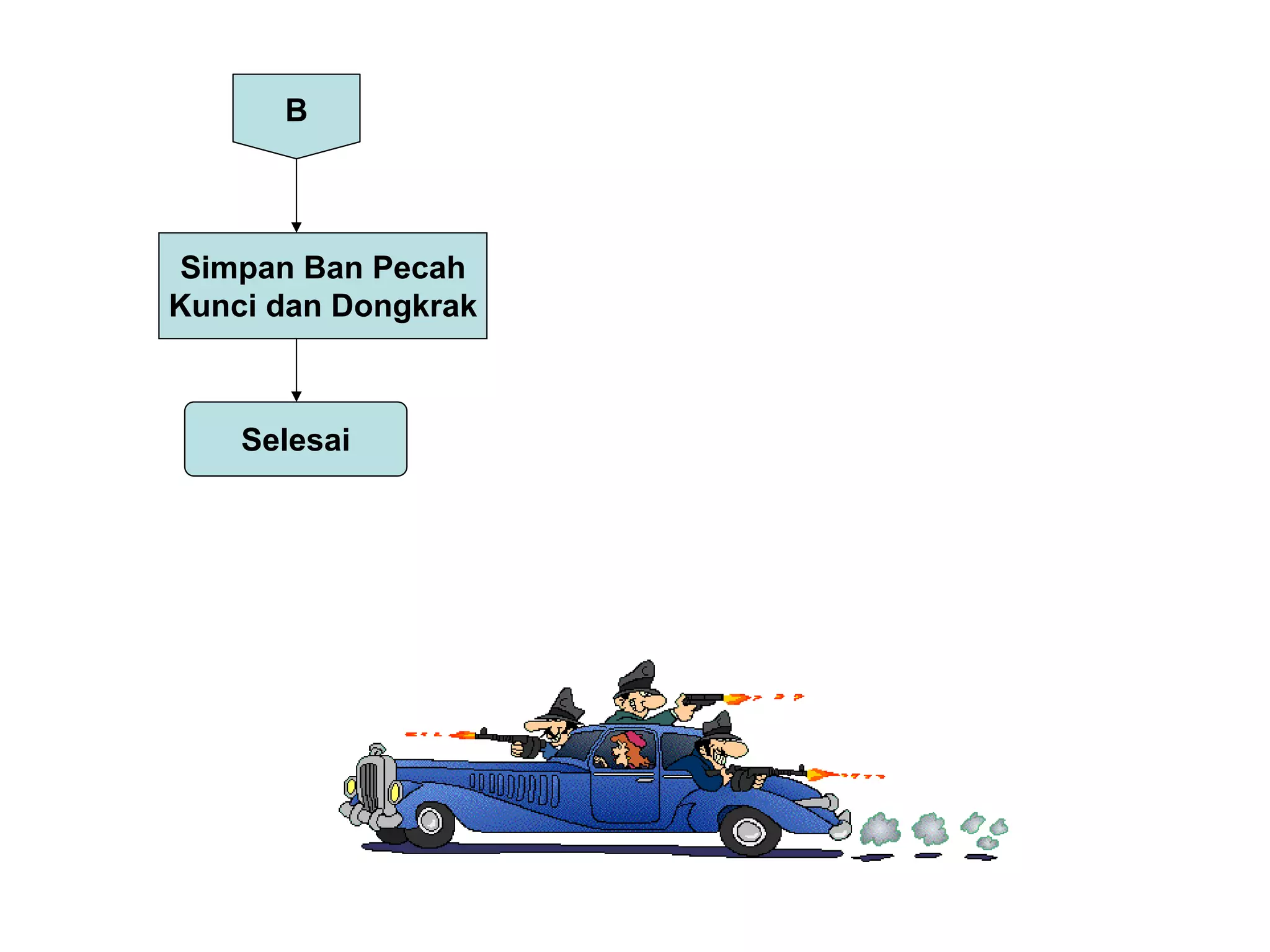

- 20. B Simpan Ban Pecah Kuncidan Dongkrak Selesai

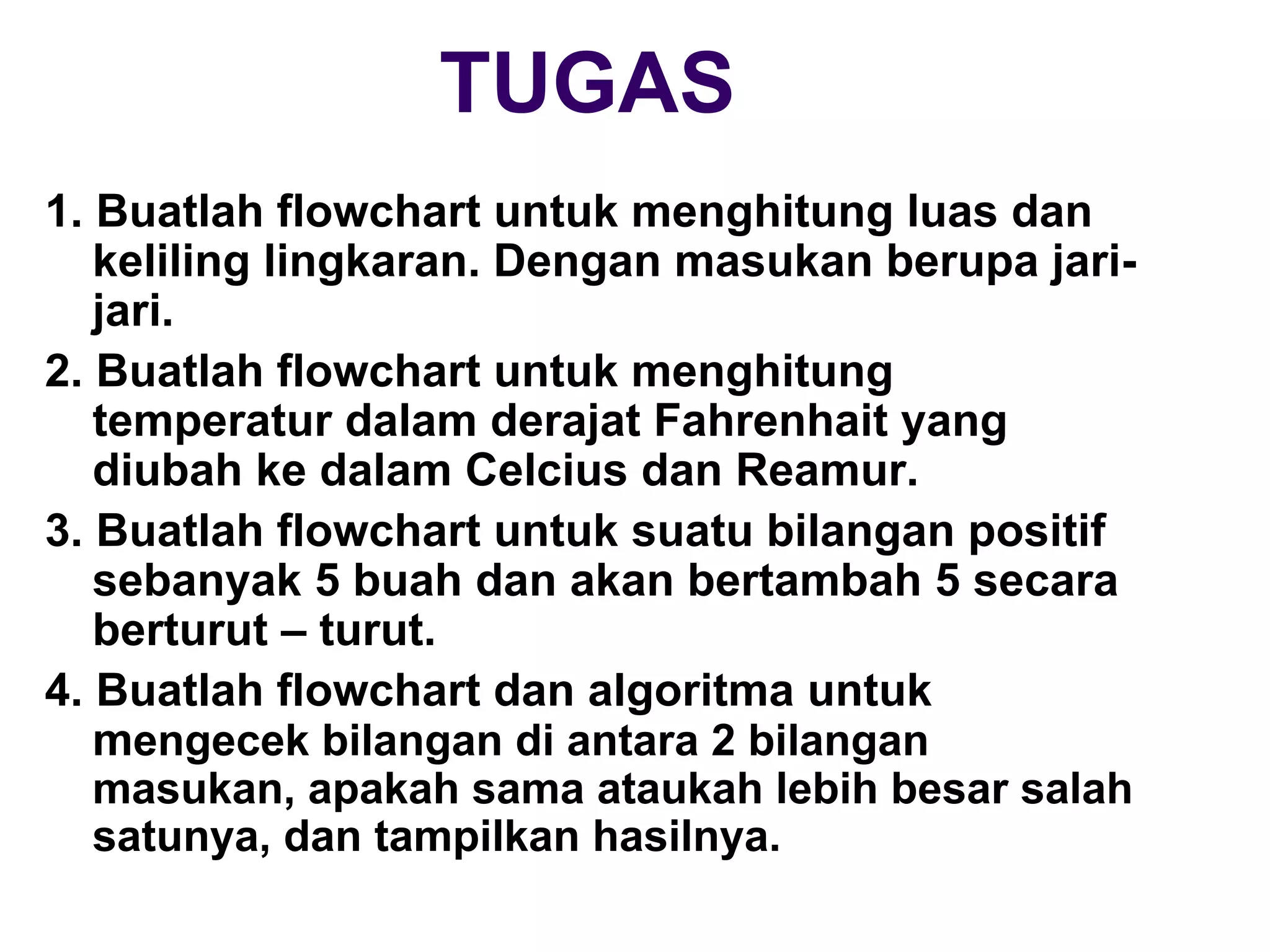

- 21. TUGAS 1. Buatlah flowchartuntuk menghitung luas dan keliling lingkaran. Dengan masukan berupa jari- jari. 2. Buatlah flowchart untuk menghitung temperatur dalam derajat Fahrenhait yang diubah ke dalam Celcius dan Reamur. 3. Buatlah flowchart untuk suatu bilangan positif sebanyak 5 buah dan akan bertambah 5 secara berturut – turut. 4. Buatlah flowchart dan algoritma untuk mengecek bilangan di antara 2 bilangan masukan, apakah sama ataukah lebih besar salah satunya, dan tampilkan hasilnya.
