Descrición dos elementos das aulas Abalar e as súas conexións.

1. Equipamento
Abalar: Hardware
e Conexións
IES Primeiro de Marzo.
Formación do profesorado

2. Equipamento
Nas aulas abalar:
➔ Encerado dixital e
canón proxector
➔ Netbooks
➔ Portátil da aula
➔ Armario de carga
➔ Wifi
Para todo o centro:
➔ Servidor

3. Cables

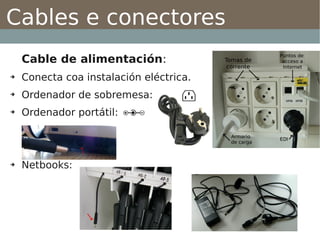

4. Cables e conectores
Cable de alimentación:
➔ Conecta coa instalación eléctrica.
➔ Ordenador de sobremesa:
➔ Ordenador portátil:
➔ Netbooks:

5. Cables e conectores
Cable de rede:
➔ Conecta a internet desde a conexión
ethernet (RJ45) do ordenador ata a
toma de datos da parede.
➔ Nas aulas abalar non o necesitamos,
pois conectámonos a Internet por wifi.
➔ Se non funciona a wifi ou queremos
conectarnos a Internet cun ordenador
non abalar, debemos utilizar a toma
de acceso a internet da esquerda.

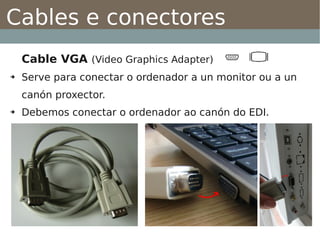

6. Cables e conectores
Cable VGA (Video Graphics Adapter)
➔ Serve para conectar o ordenador a un monitor ou a un
canón proxector.
➔ Debemos conectar o ordenador ao canón do EDI.

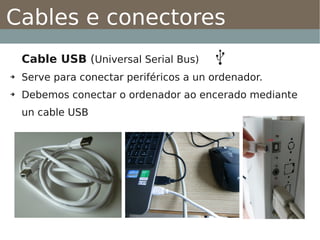

7. Cables e conectores
Cable USB (Universal Serial Bus)
➔ Serve para conectar periféricos a un ordenador.
➔ Debemos conectar o ordenador ao encerado mediante
un cable USB

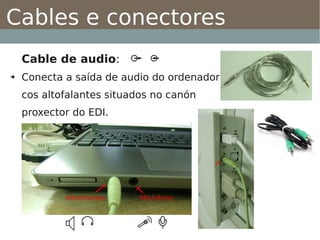

8. Cables e conectores
Cable de audio:
➔ Conecta a saída de audio do ordenador
cos altofalantes situados no canón
proxector do EDI.

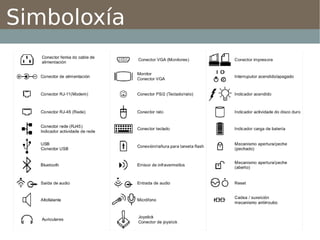

9. Simboloxía

10. Simboloxía

11. Portátiles

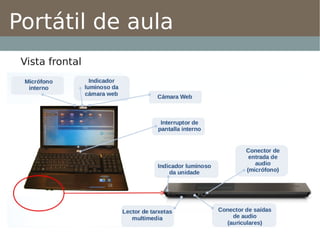

12. Portátil de aula
Vista frontal

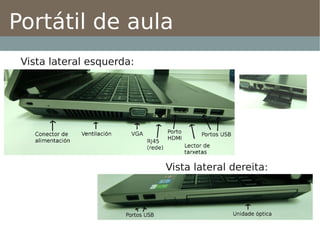

13. Portátil de aula
Vista lateral esquerda:
Vista lateral dereita:

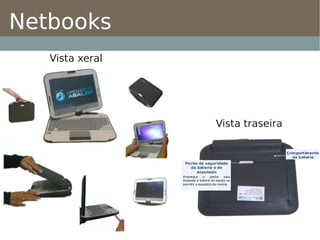

14. Netbooks
Vista xeral
Vista traseira

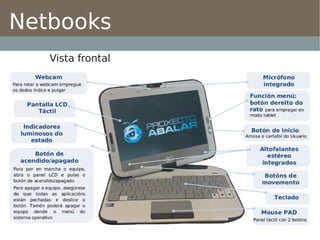

15. Netbooks
Vista frontal

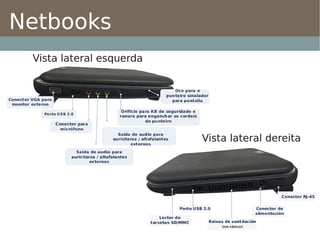

16. Netbooks
Vista lateral esquerda
Vista lateral dereita

17. Armario

18. Armario de carga
Vista lateral Parte superior
Diferencial
(O botón verde debe estar pulsado)

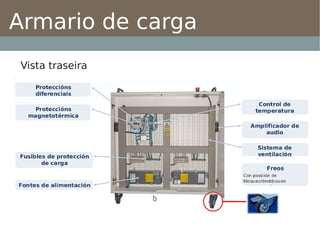

19. Armario de carga
Vista traseira

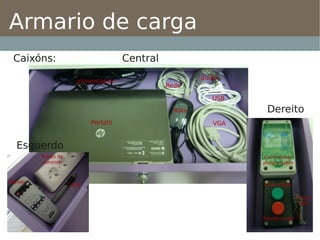

20. Armario de carga
Caixóns: Central
Dereito
Esquerdo

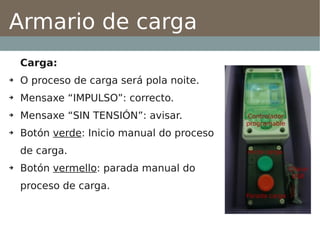

21. Armario de carga
Carga:
➔ O proceso de carga será pola noite.
➔ Mensaxe “IMPULSO”: correcto.
➔ Mensaxe “SIN TENSIÓN”: avisar.
➔ Botón verde: Inicio manual do proceso
de carga.
➔ Botón vermello: parada manual do
proceso de carga.

22. E.D.I.

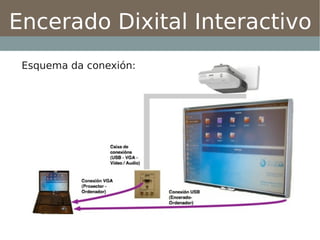

23. Encerado Dixital Interactivo
Esquema da conexión:

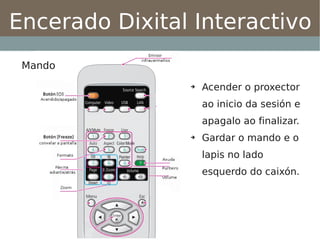

24. Encerado Dixital Interactivo
Mando
➔ Acender o proxector
ao inicio da sesión e
apagalo ao finalizar.
➔ Gardar o mando e o
lapis no lado
esquerdo do caixón.

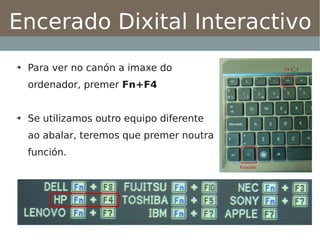

25. Encerado Dixital Interactivo
➔ Para ver no canón a imaxe do
ordenador, premer Fn+F4
➔ Se utilizamos outro equipo diferente
ao abalar, teremos que premer noutra
función.

26. Servidor

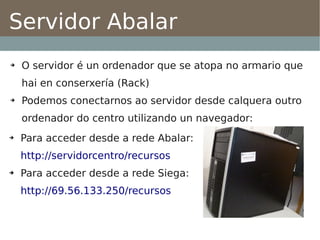

27. Servidor Abalar
➔ O servidor é un ordenador que se atopa no armario que
hai en conserxería (Rack)
➔ Podemos conectarnos ao servidor desde calquera outro
ordenador do centro utilizando un navegador:
➔ Para acceder desde a rede Abalar:
http://servidorcentro/recursos
➔ Para acceder desde a rede Siega:
http://69.56.133.250/recursos

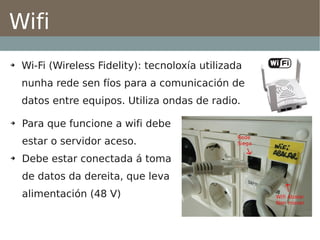

28. Wifi

29. Wifi
➔ Wi-Fi (Wireless Fidelity): tecnoloxía utilizada
nunha rede sen fíos para a comunicación de
datos entre equipos. Utiliza ondas de radio.
➔ Para que funcione a wifi debe
estar o servidor aceso.
➔ Debe estar conectada á toma
de datos da dereita, que leva
alimentación (48 V)

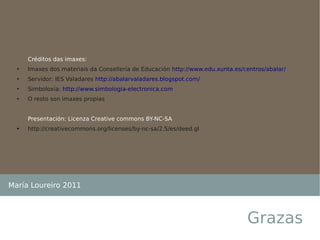

30. Créditos das imaxes:
➔ Imaxes dos materiais da Consellería de Educación http://www.edu.xunta.es/centros/abalar/
➔ Servidor: IES Valadares http://abalarvaladares.blogspot.com/
➔ Simboloxía: http://www.simbologia-electronica.com
➔ O resto son imaxes propias
Presentación: Licenza Creative commons BY-NC-SA
➔ http://creativecommons.org/licenses/by-nc-sa/2.5/es/deed.gl
María Loureiro 2011
Grazas
