1. Enerxías. Unha introducción ás enerxías renovables en Galicia.

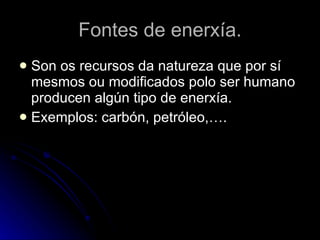

2. Fontes de enerxía. Son os recursos da natureza que por sí mesmos ou modificados polo ser humano producen algún tipo de enerxía. Exemplos: carbón, petróleo,….

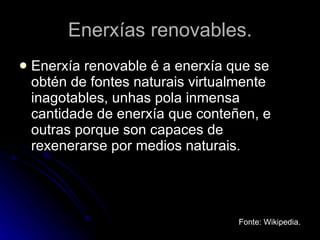

3. Enerxías renovables. Enerxía renovable é a enerxía que se obtén de fontes naturais virtualmente inagotables, unhas pola inmensa cantidade de enerxía que conteñen, e outras porque son capaces de rexenerarse por medios naturais. Fonte: Wikipedia.

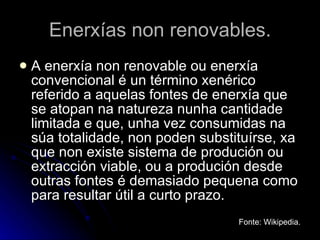

4. Enerxías non renovables. A enerxía non renovable ou enerxía convencional é un término xenérico referido a aquelas fontes de enerxía que se atopan na natureza nunha cantidade limitada e que, unha vez consumidas na súa totalidade, non poden substituírse, xa que non existe sistema de produción ou extracción viable, ou a produción desde outras fontes é demasiado pequena como para resultar útil a curto prazo. Fonte: Wikipedia.

5. Enerxía térmica e eléctrica Enerxía nuclear No renovable Radioactividade Enerxía térmica, mecánica e eléctrica Enerxía química No renovable Combustibles fósiles Enerxía mecánica e eléctrica Enerxía de biomasa Renovable Materia orgánica Enerxía térmica Enerxía xeotérmica Renovable Calor interno da terra. Enerxía mecánica e eléctrica Enerxía maremotriz Renovable Auga do mar Enerxía mecánica e eléctrica Enerxía hidráulica Renovable Auga dos ríos Enerxía mecánica e eléctrica Enerxía eólica Renovable Vento Enerxía eléctrica Enerxía térmica e eléctrica Enerxía solar térmica Enerxía solar fotovoltaica Renovable Sol Utilidade Nome Tipo Fonte de enerxía

6. Enerxía solar térmica. As instalacións de enerxía solar térmica son utilizadas para o quecemento de fluídos, normalmente auga. Hainas de baixa temperatura (<90º) ,media temperatura (<250º) e alta temperatura. Instalación solar baixa Tª Instalación solar alta Tª (Tabernas, Almería)

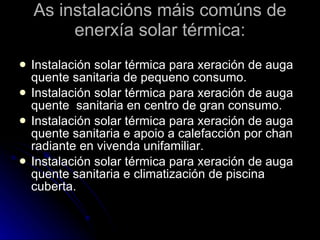

7. As instalacións máis comúns de enerxía solar térmica: Instalación solar térmica para xeración de auga quente sanitaria de pequeno consumo. Instalación solar térmica para xeración de auga quente sanitaria en centro de gran consumo. Instalación solar térmica para xeración de auga quente sanitaria e apoio a calefacción por chan radiante en vivenda unifamiliar. Instalación solar térmica para xeración de auga quente sanitaria e climatización de piscina cuberta.

8. O emprego da calefacción por chan radiante diminúe as perdas enerxéticas en case un 20% ó traballar con temperaturas de auga entre 35º e 40º, menores que as que se requirirían de empregar radiadores convencionais (ó redor dos 80º). A auga quécese no captador e gárdase en acumuladores. Hai distintos esquemas para estes sistemas según a circulación da auga fágase con bomba ou sen ela. Tamén temos esquemas nas que a auga sae á caldeira. O esquema representado aquí sería o máis sinxelo.

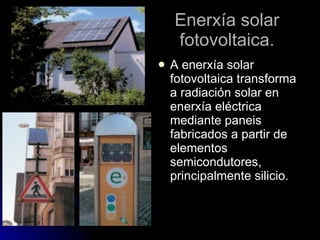

9. Enerxía solar fotovoltaica. A enerxía solar fotovoltaica transforma a radiación solar en enerxía eléctrica mediante paneis fabricados a partir de elementos semicondutores, principalmente silicio.

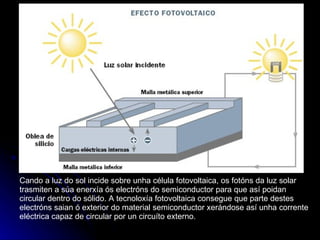

10. Cando a luz do sol incide sobre unha célula fotovoltaica, os fotóns da luz solar trasmiten a súa enerxía ós electróns do semiconductor para que así poidan circular dentro do sólido. A tecnoloxía fotovoltaica consegue que parte destes electróns saian ó exterior do material semiconductor xerándose así unha corrente eléctrica capaz de circular por un circuíto externo.

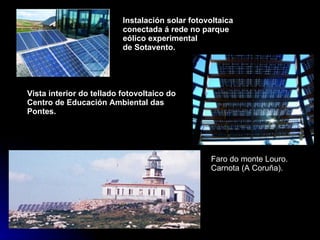

11. Instalación solar fotovoltaica conectada á rede no parque eólico experimental de Sotavento. Vista interior do tellado fotovoltaico do Centro de Educación Ambiental das Pontes. Faro do monte Louro. Carnota (A Coruña).

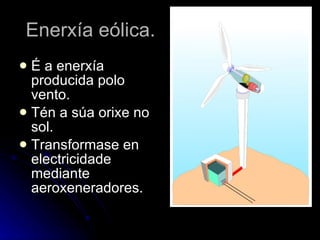

12. Enerxía eólica. É a enerxía producida polo vento. Tén a súa orixe no sol. Transformase en electricidade mediante aeroxeneradores.

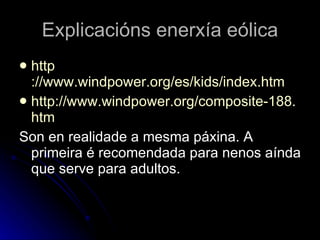

13. Explicacións enerxía eólica http ://www.windpower.org/es/kids/index.htm http :// www.windpower.org / composite -188. htm Son en realidade a mesma páxina. A primeira é recomendada para nenos aínda que serve para adultos.

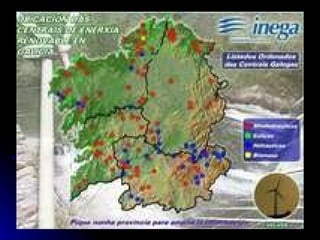

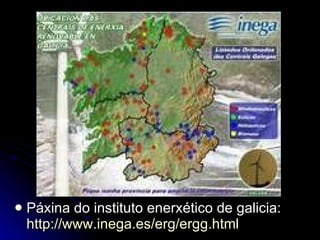

14. Parques eólicos en Galicia Páxina do instituto enerxético de galicia: http :// www.inega.es / erg / ergg.html

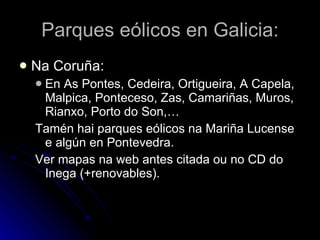

15. Parques eólicos en Galicia: Na Coruña: En As Pontes, Cedeira, Ortigueira, A Capela, Malpica, Ponteceso, Zas, Camariñas, Muros, Rianxo, Porto do Son,… Tamén hai parques eólicos na Mariña Lucense e algún en Pontevedra. Ver mapas na web antes citada ou no CD do Inega (+renovables).

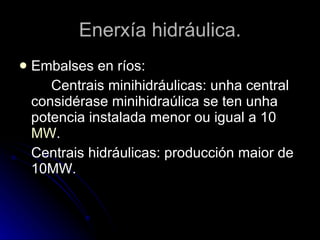

16. Enerxía hidráulica. Embalses en ríos: Centrais minihidráulicas: unha central considérase minihidraúlica se ten unha potencia instalada menor ou igual a 10 MW . Centrais hidráulicas: producción maior de 10MW.

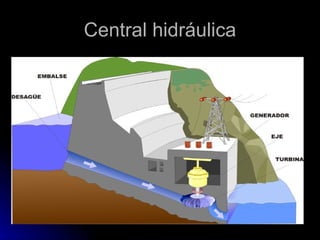

18. Central hidráulica

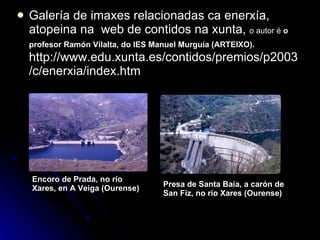

19. Galería de imaxes relacionadas ca enerxía, atopeina na web de contidos na xunta, o autor é o profesor Ramón Vilalta, do IES Manuel Murguía (ARTEIXO). http://www.edu.xunta.es/contidos/premios/p2003/c/enerxia/index.htm Encoro de Prada, no río Xares, en A Veiga (Ourense) Presa de Santa Baia, a carón de San Fiz, no río Xares (Ourense)

20. Foto da presa de Santa Uxía, no río Xallas, situada a 155 m sobre o nivel do mar. Foto da ensenada de Ézaro, onde desemboca o río Xallas en fervenza Foto da ensenada de Ézaro, onde desemboca o río Xallas en fervenza

21. Tipos de centrais hidráulicas. * Centrais de auga fluente: Son aquelas que aproveitan o fluxo continuo de auga dunha corrente de auga para mover un xerador e producir enerxía a partir desta corrente. * Centrais de fluxo regulado: Son aquelas alimentadas desde un depósito, que se abastecen a partir dunha fonte de auga e cuxa xeración regúlase controlando a saída de auga do mesmo. * Centrais de salto: Utilizan a enerxía potencial dun pequeno salto de auga natural, ou artificial, para convertela en enerxía eléctrica accionando unha turbina.

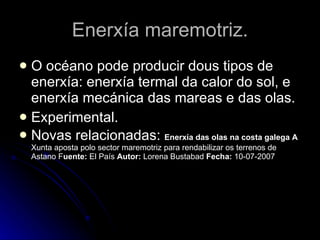

22. Enerxía maremotriz. O océano pode producir dous tipos de enerxía: enerxía termal da calor do sol, e enerxía mecánica das mareas e das olas. Experimental. Novas relacionadas: Enerxía das olas na costa galega A Xunta aposta polo sector maremotriz para rendabilizar os terrenos de Astano F uente: El País Autor: Lorena Bustabad Fecha: 10-07-2007

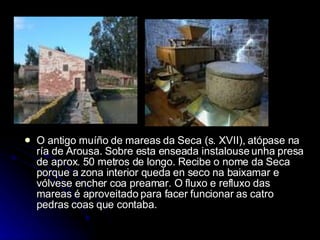

23. O antigo muíño de mareas da Seca (s. XVII), atópase na ría de Arousa. Sobre esta enseada instalouse unha presa de aprox. 50 metros de longo. Recibe o nome da Seca porque a zona interior queda en seco na baixamar e vólvese encher coa preamar. O fluxo e refluxo das mareas é aproveitado para facer funcionar as catro pedras coas que contaba.

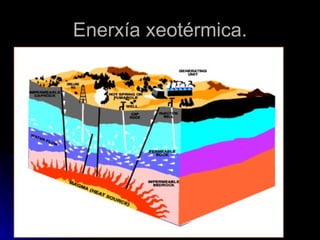

24. Enerxía xeotérmica.

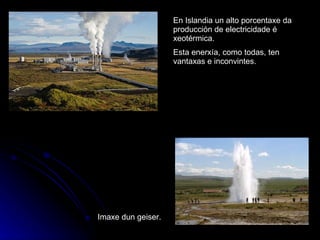

25. En Islandia un alto porcentaxe da producción de electricidade é xeotérmica. Esta enerxía, como todas, ten vantaxas e inconvintes. Imaxe dun geiser.

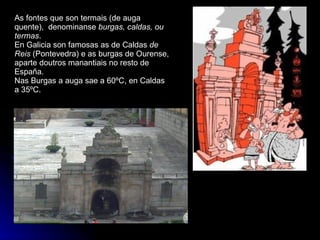

26. As fontes que son termais (de auga quente), denominanse burgas, caldas, ou termas . En Galicia son famosas as de Caldas de Reis (Pontevedra) e as burgas de Ourense, aparte doutros manantiais no resto de España. Nas Burgas a auga sae a 60ºC, en Caldas a 35ºC.

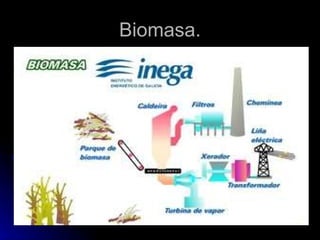

27. Biomasa.

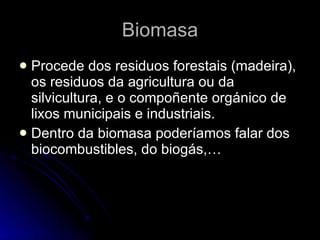

28. Biomasa Procede dos residuos forestais (madeira), os residuos da agricultura ou da silvicultura, e o compoñente orgánico de lixos municipais e industriais. Dentro da biomasa poderíamos falar dos biocombustibles, do biogás,…

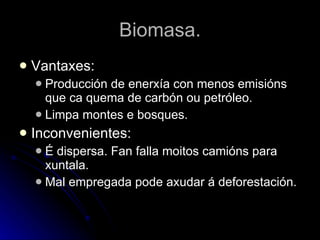

29. Biomasa. Vantaxes: Producción de enerxía con menos emisións que ca quema de carbón ou petróleo. Limpa montes e bosques. Inconvenientes: É dispersa. Fan falla moitos camións para xuntala. Mal empregada pode axudar á deforestación.

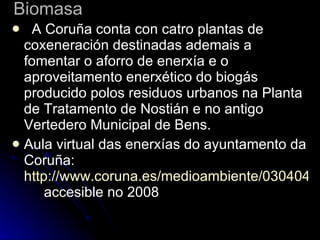

30. Biomasa A Coruña conta con catro plantas de coxeneración destinadas ademais a fomentar o aforro de enerxía e o aproveitamento enerxético do biogás producido polos residuos urbanos na Planta de Tratamento de Nostián e no antigo Vertedero Municipal de Bens. Aula virtual das enerxías do ayuntamento da Coruña: http://www.coruna.es/medioambiente/030404aula.jsp# accesible no 2008

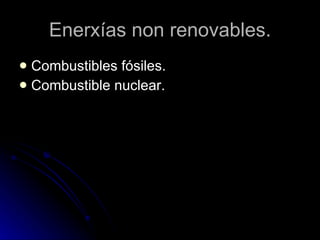

31. Enerxías non renovables. Combustibles fósiles. Combustible nuclear.

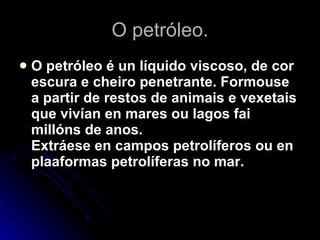

32. O petróleo. O petróleo é un líquido viscoso, de cor escura e cheiro penetrante. Formouse a partir de restos de animais e vexetais que vivían en mares ou lagos fai millóns de anos. Extráese en campos petrolíferos ou en plaaformas petrolíferas no mar.

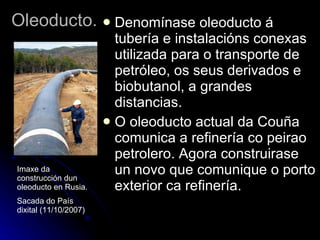

33. Oleoducto. Denomínase oleoducto á tubería e instalacións conexas utilizada para o transporte de petróleo, os seus derivados e biobutanol, a grandes distancias. O oleoducto actual da Couña comunica a refinería co peirao petrolero. Agora construirase un novo que comunique o porto exterior ca refinería. Imaxe da construcción dun oleoducto en Rusia. Sacada do País dixital (11/10/2007)

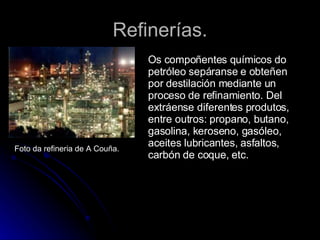

34. Refinerías. Foto da refineria de A Couña. Os compoñentes químicos do petróleo sepáranse e obteñen por destilación mediante un proceso de refinamiento. Del extráense diferentes produtos, entre outros: propano, butano, gasolina, keroseno, gasóleo, aceites lubricantes, asfaltos, carbón de coque, etc.

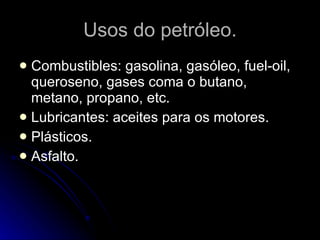

35. Usos do petróleo. Combustibles: gasolina, gasóleo, fuel-oil, queroseno, gases coma o butano, metano, propano, etc. Lubricantes: aceites para os motores. Plásticos. Asfalto.

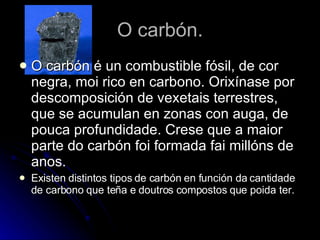

36. O carbón. O carbón é un combustible fósil, de cor negra, moi rico en carbono. Orixínase por descomposición de vexetais terrestres, que se acumulan en zonas con auga, de pouca profundidade. Crese que a maior parte do carbón foi formada fai millóns de anos. Existen distintos tipos de carbón en función da cantidade de carbono que teña e doutros compostos que poida ter.

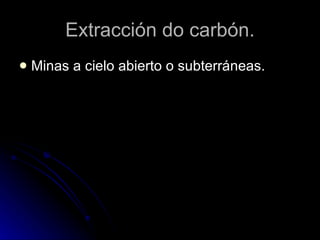

37. Extracción do carbón. Minas a cielo abierto o subterráneas.

38. Usos do carbón. Xeración de enerxía eléctrica. As centrais térmicas de carbón pulverizado constitúen a principal fonte mundial de enerxía eléctrica. Produción de coque utilizado como combustible e reductor en distintas industrias, principalmente nos altos fornos. Siderurgia. Mesturando minerais de ferro con carbón obtéñense Ferro doce, aceiros e fundiciones. Industrias varias, como as fábricas de cemento e de ladrillos. Uso doméstico nos países desenvolvidos foi desprazados por outras fontes máis limpas de calor (gas natural, propano, butano, enerxía eléctrica) para rebaixar o índice de contaminación. Carboquímica para obter numerosos produtos químicos como, por exemplo amoníaco.

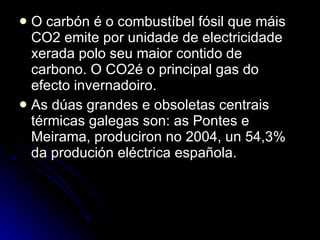

39. O carbón é o combustíbel fósil que máis CO2 emite por unidade de electricidade xerada polo seu maior contido de carbono. O CO2é o principal gas do efecto invernadoiro. As dúas grandes e obsoletas centrais térmicas galegas son: as Pontes e Meirama, produciron no 2004, un 54,3% da produción eléctrica española.

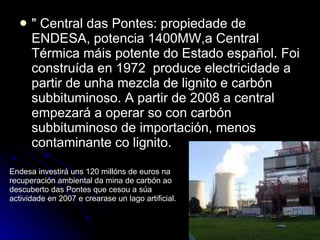

40. &quot; Central das Pontes: propiedade de ENDESA, potencia 1400MW,a Central Térmica máis potente do Estado español. Foi construída en 1972 produce electricidade a partir de unha mezcla de lignito e carbón subbituminoso. A partir de 2008 a central empezará a operar so con carbón subbituminoso de importación, menos contaminante co lignito. Endesa investirá uns 120 millóns de euros na recuperación ambiental da mina de carbón ao descuberto das Pontes que cesou a súa actividade en 2007 e crearase un lago artificial.

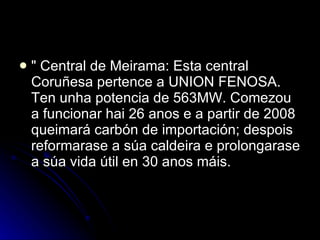

41. &quot; Central de Meirama: Esta central Coruñesa pertence a UNION FENOSA. Ten unha potencia de 563MW. Comezou a funcionar hai 26 anos e a partir de 2008 queimará carbón de importación; despois reformarase a súa caldeira e prolongarase a súa vida útil en 30 anos máis.

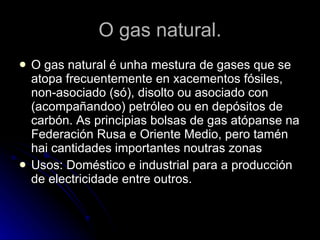

42. O gas natural. O gas natural é unha mestura de gases que se atopa frecuentemente en xacementos fósiles, non-asociado (só), disolto ou asociado con (acompañandoo) petróleo ou en depósitos de carbón. As principias bolsas de gas atópanse na Federación Rusa e Oriente Medio, pero tamén hai cantidades importantes noutras zonas Usos: Doméstico e industrial para a producción de electricidade entre outros.

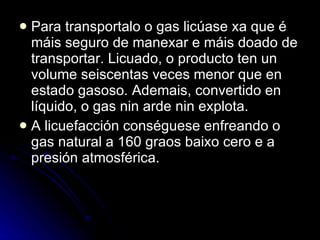

43. Para transportalo o gas licúase xa que é máis seguro de manexar e máis doado de transportar. Licuado, o producto ten un volume seiscentas veces menor que en estado gasoso. Ademais, convertido en líquido, o gas nin arde nin explota. A licuefacción conséguese enfreando o gas natural a 160 graos baixo cero e a presión atmosférica.

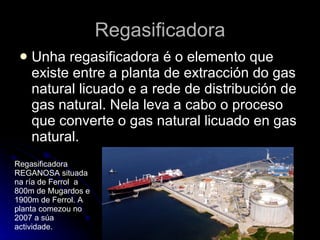

44. Regasificadora Unha regasificadora é o elemento que existe entre a planta de extracción do gas natural licuado e a rede de distribución de gas natural. Nela leva a cabo o proceso que converte o gas natural licuado en gas natural. Regasificadora REGANOSA situada na ría de Ferrol a 800m de Mugardos e 1900m de Ferrol. A planta comezou no 2007 a súa actividade.

45. Gasoducto Un gasoducto es una conducción que sirve para transportar gases combustibles a gran escala. Es muy importante su función en la actividad económica actual. O gasoducto de Reganosa entronca coa rede nacional en Guitiriz (Lugo) e en Abegondo (A Coruña).

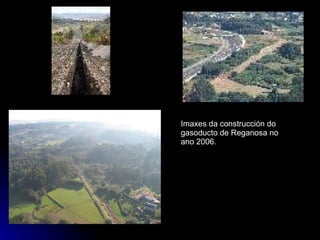

46. Imaxes da construcción do gasoducto de Reganosa no ano 2006.

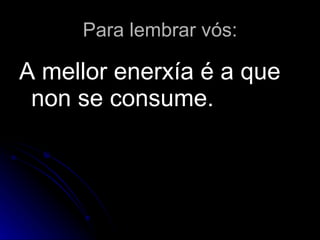

47. Para lembrar vós: A mellor enerxía é a que non se consume.

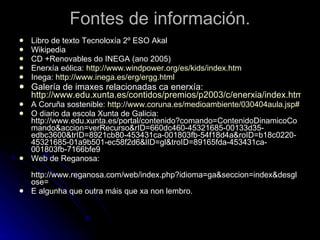

48. Fontes de información. Libro de texto Tecnoloxía 2º ESO Akal Wikipedia CD +Renovables do INEGA (ano 2005) Enerxía eólica: http :// www.windpower.org /es/ kids / index.htm Inega: http :// www.inega.es / erg / ergg.html Galería de imaxes relacionadas ca enerxía: http://www.edu.xunta.es/contidos/premios/p2003/c/enerxia/index.htm A Coruña sostenible: http://www.coruna.es/medioambiente/030404aula.jsp# O diario da escola Xunta de Galicia: http://www.edu.xunta.es/portal/contenido?comando=ContenidoDinamicoComando&accion=verRecurso&rID=660dc460-45321685-00133d35-edbc3600&trID=8921cb80-453431ca-001803fb-54f18d4a&roID=b18c0220-45321685-01a9b501-ec58f2d6&lID=gl&troID=89165fda-453431ca-001803fb-7166bfe9 Web de Reganosa: http://www.reganosa.com/web/index.php?idioma=ga&seccion=index&desglose= E algunha que outra máis que xa non lembro.
