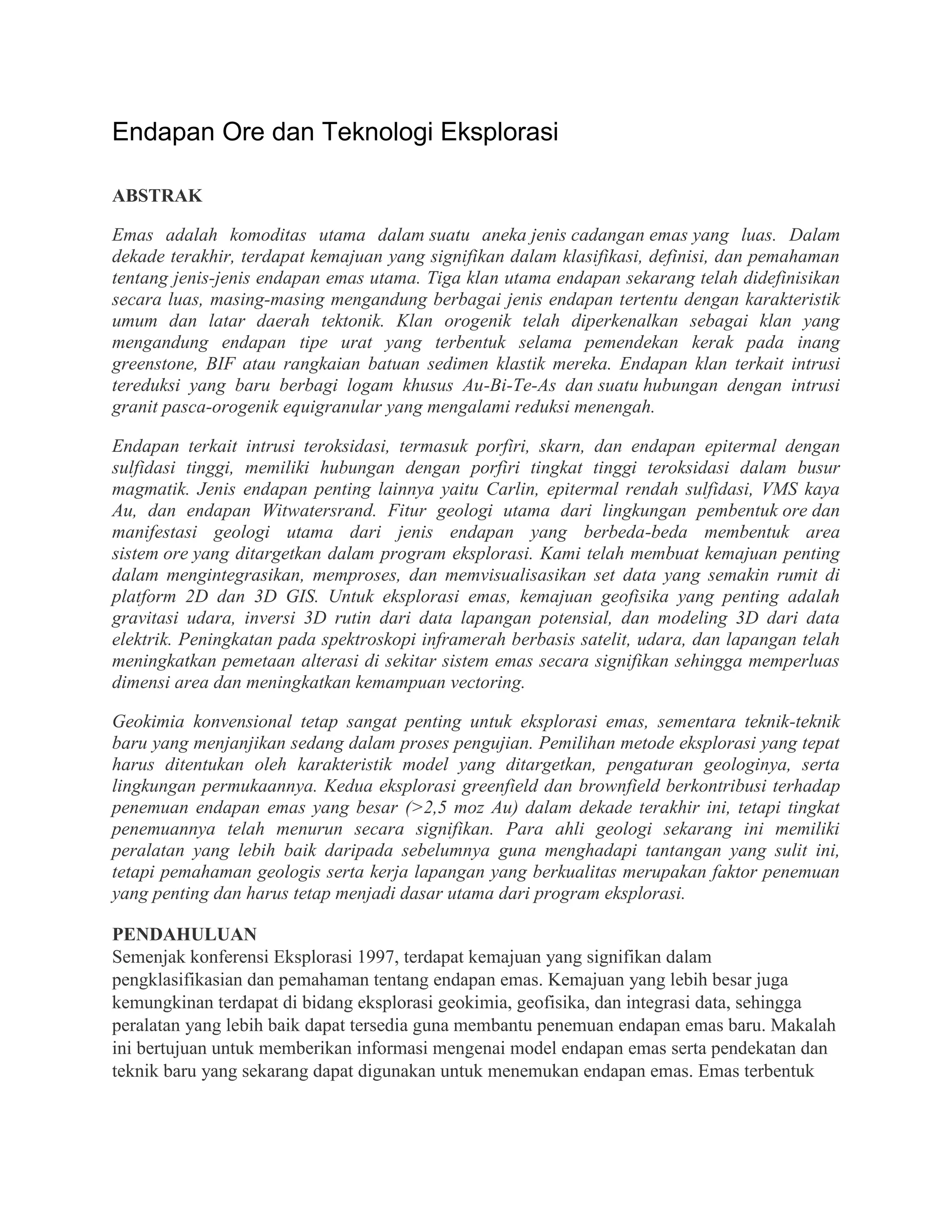

Endapan Ore dan Teknologi Eksplorasi ABSTRAK Emas adalah komoditas utama dalam suatu aneka jenis cadangan emas yang luas. Dalam dekade terakhir, terdapat kemajuan yang signifikan dalam klasifikasi, definisi, dan pemahaman tentang jenis-jenis endapan emas utama. Tiga klan utama endapan sekarang telah didefinisikan secara luas, masing-masing mengandung berbagai jenis endapan tertentu dengan karakteristik umum dan latar daerah tektonik. Klan orogenik telah diperkenalkan sebagai klan yang mengandung endapan tipe urat yang terbentuk selama pemendekan kerak pada inang greenstone, BIF atau rangkaian batuan sedimen klastik mereka. Endapan klan terkait intrusi tereduksi yang baru berbagi logam khusus Au-Bi-Te-As dan suatu hubungan dengan intrusi granit pasca-orogenik equigranular yang mengalami reduksi menengah. Endapan terkait intrusi teroksidasi, termasuk porfiri, skarn, dan endapan epitermal dengan sulfidasi tinggi, memiliki hubungan dengan porfiri tingkat tinggi teroksidasi dalam busur magmatik. Jenis endapan penting lainnya yaitu Carlin, epitermal rendah sulfidasi, VMS kaya Au, dan endapan Witwatersrand. Fitur geologi utama dari lingkungan pembentuk ore dan manifestasi geologi utama dari jenis endapan yang berbeda-beda membentuk area sistem ore yang ditargetkan dalam program eksplorasi. Kami telah membuat kemajuan penting dalam mengintegrasikan, memproses, dan memvisualisasikan set data yang semakin rumit di platform 2D dan 3D GIS. Untuk eksplorasi emas, kemajuan geofisika yang penting adalah gravitasi udara, inversi 3D rutin dari data lapangan potensial, dan modeling 3D dari data elektrik. Peningkatan pada spektroskopi inframerah berbasis satelit, udara, dan lapangan telah meningkatkan pemetaan alterasi di sekitar sistem emas secara signifikan sehingga memperluas dimensi area dan meningkatkan kemampuan vectoring. Geokimia konvensional tetap sangat penting untuk eksplorasi emas, sementara teknik-teknik baru yang menjanjikan sedang dalam proses pengujian. Pemilihan metode eksplorasi yang tepat harus ditentukan oleh karakteristik model yang ditargetkan, pengaturan geologinya, serta lingkungan permukaannya. Kedua eksplorasi greenfield dan brownfield berkontribusi terhadap penemuan endapan emas yang besar (>2,5 moz Au) dalam dekade terakhir ini, tetapi tingkat penemuannya telah menurun secara signifikan. Para ahli geologi sekarang ini memiliki peralatan yang lebih baik daripada sebelumnya guna menghadapi tantangan yang sulit ini, tetapi pemahaman geologis serta kerja lapangan yang berkualitas merupakan faktor penemuan yang penting dan harus tetap menjadi dasar utama dari program eksplorasi. PENDAHULUAN Semenjak konferensi Eksplorasi 1997, terdapat kemajuan yang signifikan dalam pengklasifikasian dan pemahaman tentang endapan emas. Kemajuan yang lebih besar juga kemungkinan terdapat di bidang eksplorasi geokimia, geofisika, dan integrasi data, sehingga peralatan yang lebih baik dapat tersedia guna membantu penemuan endapan emas baru. Makalah ini bertujuan untuk memberikan informasi mengenai model endapan emas serta pendekatan dan teknik baru yang sekarang dapat digunakan untuk menemukan endapan emas. Emas terbentuk

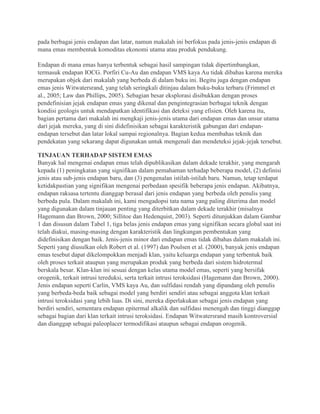

pada berbagai jenis endapan dan latar, namun makalah ini berfokus pada jenis-jenis endapan di mana emas membentuk komoditas ekonomi utama atau produk pendukung. Endapan di mana emas hanya terbentuk sebagai hasil sampingan tidak dipertimbangkan, termasuk endapan IOCG. Porfiri Cu-Au dan endapan VMS kaya Au tidak dibahas karena mereka merupakan objek dari makalah yang berbeda di dalam buku ini. Begitu juga dengan endapan emas jenis Witwatersrand, yang telah seringkali ditinjau dalam buku-buku terbaru (Frimmel et al., 2005; Law dan Phillips, 2005). Sebagian besar eksplorasi disibukkan dengan proses pendefinisian jejak endapan emas yang dikenal dan pengintegrasian berbagai teknik dengan kondisi geologis untuk mendapatkan identifikasi dan deteksi yang efisien. Oleh karena itu, bagian pertama dari makalah ini mengkaji jenis-jenis utama dari endapan emas dan unsur utama dari jejak mereka, yang di sini didefinisikan sebagai karakteristik gabungan dari endapan- endapan tersebut dan latar lokal sampai regionalnya. Bagian kedua membahas teknik dan pendekatan yang sekarang dapat digunakan untuk mengenali dan mendeteksi jejak-jejak tersebut. TINJAUAN TERHADAP SISTEM EMAS Banyak hal mengenai endapan emas telah dipublikasikan dalam dekade terakhir, yang mengarah kepada (1) peningkatan yang signifikan dalam pemahaman terhadap beberapa model, (2) definisi jenis atau sub-jenis endapan baru, dan (3) pengenalan istilah-istilah baru. Namun, tetap terdapat ketidakpastian yang signifikan mengenai perbedaan spesifik beberapa jenis endapan. Akibatnya, endapan raksasa tertentu dianggap berasal dari jenis endapan yang berbeda oleh penulis yang berbeda pula. Dalam makalah ini, kami mengadopsi tata nama yang paling diterima dan model yang digunakan dalam tinjauan penting yang diterbitkan dalam dekade terakhir (misalnya Hagemann dan Brown, 2000; Sillitoe dan Hedenquist, 2003). Seperti ditunjukkan dalam Gambar 1 dan disusun dalam Tabel 1, tiga belas jenis endapan emas yang signifikan secara global saat ini telah diakui, masing-masing dengan karakteristik dan lingkungan pembentukan yang didefinisikan dengan baik. Jenis-jenis minor dari endapan emas tidak dibahas dalam makalah ini. Seperti yang diusulkan oleh Robert et al. (1997) dan Poulsen et al. (2000), banyak jenis endapan emas tesebut dapat dikelompokkan menjadi klan, yaitu keluarga endapan yang terbentuk baik oleh proses terkait ataupun yang merupakan produk yang berbeda dari sistem hidrotermal berskala besar. Klan-klan ini sesuai dengan kelas utama model emas, seperti yang bersifak orogenik, terkait intrusi tereduksi, serta terkait intrusi teroksidasi (Hagemann dan Brown, 2000). Jenis endapan seperti Carlin, VMS kaya Au, dan sulfidasi rendah yang dipandang oleh penulis yang berbeda-beda baik sebagai model yang berdiri sendiri atau sebagai anggota klan terkait intrusi teroksidasi yang lebih luas. Di sini, mereka diperlakukan sebagai jenis endapan yang berdiri sendiri, sementara endapan epitermal alkalik dan sulfidasi menengah dan tinggi dianggap sebagai bagian dari klan terkait intrusi teroksidasi. Endapan Witwatersrand masih kontroversial dan dianggap sebagai paleoplacer termodifikasi ataupun sebagai endapan orogenik.

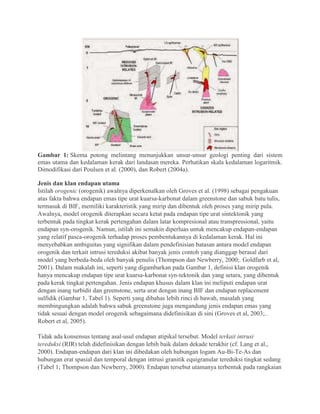

Gambar 1: Skema potong melintang menunjukkan unsur-unsur geologi penting dari sistem emas utama dan kedalaman kerak dari landasan mereka. Perhatikan skala kedalaman logaritmik. Dimodifikasi dari Poulsen et al. (2000), dan Robert (2004a). Jenis dan klan endapan utama Istilah orogenic (orogenik) awalnya diperkenalkan oleh Groves et al. (1998) sebagai pengakuan atas fakta bahwa endapan emas tipe urat kuarsa-karbonat dalam greenstone dan sabuk batu tulis, termasuk di BIF, memiliki karakteristik yang mirip dan dibentuk oleh proses yang mirip pula. Awalnya, model orogenik diterapkan secara ketat pada endapan tipe urat sintektonik yang terbentuk pada tingkat kerak pertengahan dalam latar kompresional atau transpressional, yaitu endapan syn-orogenik. Namun, istilah ini semakin diperluas untuk mencakup endapan-endapan yang relatif pasca-orogenik terhadap proses pembentukannya di kedalaman kerak. Hal ini menyebabkan ambiguitas yang signifikan dalam pendefinisian batasan antara model endapan orogenik dan terkait intrusi tereduksi akibat banyak jenis contoh yang dianggap berasal dari model yang berbeda-beda oleh banyak penulis (Thompson dan Newberry, 2000;. Goldfarb et al, 2001). Dalam makalah ini, seperti yang digambarkan pada Gambar 1, definisi klan orogenik hanya mencakup endapan tipe urat kuarsa-karbonat syn-tektonik dan yang setara, yang dibentuk pada kerak tingkat pertengahan. Jenis endapan khusus dalam klan ini meliputi endapan urat dengan inang turbidit dan greenstone, serta urat dengan inang BIF dan endapan replacement sulfidik (Gambar 1, Tabel 1). Seperti yang dibahas lebih rinci di bawah, masalah yang membingungkan adalah bahwa sabuk greenstone juga mengandung jenis endapan emas yang tidak sesuai dengan model orogenik sebagaimana didefinisikan di sini (Groves et al, 2003;.. Robert et al, 2005). Tidak ada konsensus tentang asal-usul endapan atipikal tersebut. Model terkait intrusi tereduksi (RIR) telah didefinisikan dengan lebih baik dalam dekade terakhir (cf. Lang et al., 2000). Endapan-endapan dari klan ini dibedakan oleh hubungan logam Au-Bi-Te-As dan hubungan erat spasial dan temporal dengan intrusi granitik equigranular tereduksi tingkat sedang (Tabel 1; Thompson dan Newberry, 2000). Endapan tersebut utamanya terbentuk pada rangkaian
batuan sedimen silisiklasik tereduksi dan pada umumnya merupakan endapan orogenik. Berbagai corak dan kedalaman pembentukan endapan RIR telah didokumentasikan, termasuk juga endapan dengan inang intrusi dari karakter mesozonal sampai epizonal, dan padanan yang lebih distal dan mesozonal dengan inang sedimen (Gambar 1, Tabel 1). Endapan-endapan dari jenis yang berinang sedimen sesuai dengan jenis awal sedimen stockwork-disseminated dari Robert et al. ( 1997) dan juga dengan endapan emas aureole termal terkait pluton (TAG) dari Wall (2000) dan Wall et al. (2004). Beberapa endapan dari endapan IR dengan inang sedimen juga dimasukkan dalam klan orogenik oleh Goldfarb et al. (2005) Klan terkait intrusi teroksidasi (OIR) meliputi porfiri yang terkenal dan jenis endapan emas epitermal dengan sulfidasi tinggi, serta endapan jenis skarn dan manto, yang terbentuk pada latar lempeng konvergen benua dan samudera. Endapan-endapan tersebut paling cocok dianggap sebagai komponen dari sistem hidrotermal besar yang berpusat pada persediaan porfiri tingkat menengah sampai felsic yang umumnya teroksidasi dan berada pada tingkatan yang tinggi (Gambar 1, Tabel 1). Dalam dekade terakhir, hubungan genetik antara porfiri dan endapan epitermal dengan sulfidasi tinggi telah lebih ditegaskan (Heinrich et al., 2004), dan disebutkan bahwa endapan terbesar dari klan ini terbentuk di busur kompresional (Sillitoe dan Hedenquist, 2003). Karakteristik dan latar dari endmember bersifat alkali dari endapan porfiri juga telah disempurnakan, begitu juga dengan kemungkinan hubungan antara endapan tersebut dengan sistem epitermal bersifat alkali rendah sulfidasi (Jensen dan Barton, 2000). Jenis-jenis lain dari endapan emas yang penting secara global mencakup jenis endapan epitermal lowand dengan sulfidasi menengah, Carlin, VMS kaya Au, dan Witwatersrand (Gambar 1). Endapan epitermal sekarang dibagi ke dalam kategori sulfidasi rendah, menengah, dan tinggi atas dasar kumpulan mineralisasi dan alterasi (Sillitoe dan Hedenquist, 2003). Endapan sulfidasi menengah, seperti endapan sulfidasi tinggi, diinterpretasikan sebagai komponen sistem OIR besar, seperti halnya urat Victoria dalam sistem Far Southeast-Lepanto dan di Kelian. Endapan tersebut awalnya dipisahkan sebagai jenis endapan Au dengan logam berbasis karbonat oleh Corbett dan Leach (1998) dan ditandai dengan kumpulan ore karbonat pirit, sfalerit rendah Fe, dan Mn disertai dengan alterasi illit dominan. Mineralisasi dapat terdiri dari urat dan badan breksi dan umumnya menampilkan kontinuitas vertikal yang lebih besar daripada rekan-rekan sulfidasi rendah atau tinggi mereka. Endapan tipe Carlin dianggap sebagai bagian distal sistem OIR besar (Sillitoe dan Bonham, 1990) ataupun sebagai endapan yang berdiri sendiri (Cline et al, 2005). Perbedaan juga telah ditentukan antara endapan tipe Carlin yang tepat dan endapan distal yang tersebar, yang bersifat periferal terhadap intrusi kausatif dan memiliki asosiasi logam kaya Ag yang nyata. Namun, tetap terdapat kontroversi mengenai apakah kedua kelompok endapan tersebut memang berbeda secara fundamental (Muntean et al., 2004). Pekerjaan di dasar laut yang modern memberikan wawasan tambahan mengenai pembentukan deposit VMS kaya Au, dengan adanya identifikasi sejumlah latar yang menguntungkan (Huston, 2000; Hannington, 2004). Pengakuan bahwa beberapa endapan VMS kaya Au adalah unsur bawah laut yang setara dengan endapan dengan sulfidasi tinggi (Sillitoe et al., 1996) menempatkan endapan tersebut dalam klan endapan terkait intrusi teroksidasi dan memiliki dampak yang signifikan terhadap eksplorasi. Terakhir, tetap terdapat kontroversi mengenai asal-usul endapan emas Witwatersrand yang unik, yang asal

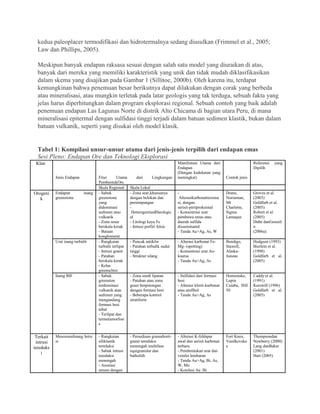

kedua paleoplacer termodifikasi dan hidrotermalnya sedang diusulkan (Frimmel et al., 2005; Law dan Phillips, 2005). Meskipun banyak endapan raksasa sesuai dengan salah satu model yang diuraikan di atas, banyak dari mereka yang memiliki karakteristik yang unik dan tidak mudah diklasifikasikan dalam skema yang disajikan pada Gambar 1 (Sillitoe, 2000b). Oleh karena itu, terdapat kemungkinan bahwa penemuan besar berikutnya dapat dilakukan dengan corak yang berbeda atau mineralisasi, atau mungkin terletak pada latar geologis yang tak terduga, sebuah fakta yang jelas harus diperhitungkan dalam program eksplorasi regional. Sebuah contoh yang baik adalah penemuan endapan Las Lagunas Norte di distrik Alto Chicama di bagian utara Peru, di mana mineralisasi epitermal dengan sulfidasi tinggi terjadi dalam batuan sedimen klastik, bukan dalam batuan vulkanik, seperti yang disukai oleh model klasik. Tabel 1: Kompilasi unsur-unsur utama dari jenis-jenis terpilih dari endapan emas Sesi Pleno: Endapan Ore dan Teknologi Eksplorasi Klan Jenis Endapan Fitur Utama dari Lingkungan PembentukOre Manifestasi Utama dari Endapan (Dengan kedekatan yang meningkat) Contoh jenis Referensi yang Dipilih Skala Regional Skala Lokal Orogeni k Endapan inang greenstone - Sabuk greenstone yang didominasi sedimen atau vulkanik - Zona sesar berskala kerak - Batuan konglomerat - Zona sear,khususnya dengan belokan dan persimpangan - HeterogenitasRheologic al - Litologi kaya Fe - Intrusi porfiri felsic - Alterasikarbonatterzona si, dengan serisit-piritproksimal - Konsentrasi urat pembawa emas atau daerah sulfida disseminated - Tanda Au>Ag, As, W Dome, Norseman, Mt Charlotte, Sigma Lamaque Groves et al. (2003) Goldfarb et al. (2005) Robert et al. (2005) Dubé danGosseli n (2006a) Urat inang turbidit - Rangkaian turbidit terlipat - Intrusi granit - Patahan berskala kerak - Kelas greenschist - Puncak antiklin - Patahan terbalik sudut tinggi - Struktur silang - Alterasi karbonat Fe- Mg- (spotting) - Konsentrasi urat Au- kuarsa - Tanda Au>Ag, As Bendigo, Stawell, Alaska- Juneau Hodgson (1993) Bierlein et al. (1998) Goldfarb et al. (2005) Inang BIF - Sabuk greenston terdominasi vulkanik atau sedimen yang mengandung formasi besi tebal - Terlipat dan termetamorfosi s - Zona sendi lipatan - Patahan atau zona geser berpotongan dengan formasi besi - Beberapa kontrol stratiform - Sulfidasi dari formasi besi - Alterasi klorit-karbonat atau amfibol - Tanda Au>Ag, As Homestake, Lupin Cuiaba, Hill 50 Caddy et al. (1991) Kerswill (1996) Goldfarb et al. (2005) Terkait intrusi tereduks i Mesozonalinang Intru si - Rangkaian siliklastik tereduksi - Sabuk intrusi tereduksi menengah - Asosiasi umum dengan - Persediaan granodiorit- granit tereduksi menengah multifase equigranular dan batholith - Alterasi K-feldspar awal dan serisit karbonat terbaru - Pembentukan urat dan veinlet lembaran - Tanda Au>Ag, Bi, As, W, Mo - Korelasi Au :Bi Fort Knox, Vasilkovsko e Thompsondan Newberry (2000) Lang danBaker (2001) Hart (2005)
sabuk W-Sn+/-Mo Epizonal inang intrusi - Rangkaian siliklastik tereduksi - Sabuk intrusi tereduksi menengah - Asosiasi umum dengan sabuk W-Sn+/-Mo dan/atau Sb - Kubah, sill, dan dyke tingkat tinggi dari karakter tereduksi umum - Struktur utama - Lempung resapan dan serpy untaian veinlet - Pembentukan urat dan veinletlembaran - Tanda Au>Ag, As, Sb +/- Hg Donlin Creek Kori Kollo Brewery Creek Lang danBaker (2001) Goldfarb et al. (2004) Terkait intrusi inang sedimen - Rangkaian siliklastik tereduksi terpatah dan terlipat - Intrusi granit - Patahan berskala kerak - Lipatan dan patahan - Batuan tudung kurang permeabel - Intrusi tereduksi menengah dekat yang terkait secara temporal dan spasial -Alterasi K- feldspar awal, serkarbonat baru - Veinlet lembaran, stockwork disseminated,kumpulan urat -Tanda Au>Ag, Bi, As, W, Mo Muruntau Kumtor Telfer Table 1: Continued Models and Exploration methods for Major Gold Deposit Types Klan Jenis Endapan Fitur Utama Lingkungan PembentukOre Manifestasi Utama dari Endapan (Dengan kedekatan yang meningkat) Contoh jenis Referensi yang Dipilih Skala Regional Skala Lokal Terkait Intrusi Teroksid asi Porfiri kayaAu - Kalk- alkalinhingga busur magma alkalin - Patahan busur paralel regional - Penutup vulkanik sejaman yang tidak berlimpah - Persimpangan dengan struktur busur melintang - Persediaan porfiri sisi curam, kaya magnetit, mengandung hornblende/biotite - Breksi hidrotermal - Alterasi propilitik (sekitar) atau argilik (bagian atas) lanjutan - Veinlet stockwork dalam batuan teralterasi - Alterasi K- silikat dengan veinlet yang mengandung magnetit - Tanda Au-Ag, Cu Grasberg, Far Southeast, Cerro Casale, Batu Hijau Sillitoe (2000a) Cooke et al. (2004) Seedorff et al. (2005) Epitermal sulfidasi tinggi (menenga h) - Kalk-alkalinhingga busuralkalin; busur andesitikhingga dasiti k - Patahan busur paralel regional -Penutup vulkanik yang dilindungi - Kompleks lubang kubah vulkanik - Persimpangan dengan struktur busur melintang - Breksi hidrotermal; diatrema - Alterasi argilik lanjutan - Alterasi silika berongga - Tanda Au-Ag, As, Cu, Sb, Bi, Hg Yanacocha, Pierina, Veladero Pueblo Viejo Lepanto/Victo ria Hedenquist et al. (2000) Simmons et al. (2005) Alkali epitermal sulfidasi rendah - Latar ekstensional yang terkait dengan busur dan rekahan pulau - Sabuk magma alkalin - Patahan regional - Kompleks intrusi alkalin - Patahan regionalyang bersimpangan dengan pusat intrusi atau kaldera - Breksi (dalam beberapa kasus) - Alterasi karbonat ekstensif - Alterasi serisit/Kfeldspar bagian dalam proksimal - Konsentrasi pembentukan Au - Tanda Au>Ag, Te, V, Pb, Zn Cripple Creek Porgera Emperor Ladolam Jensen danBart on (2000) Jenis Subalkali - Latar ekstensional - Patahan - Alterasi propilitik Hishikari, Hedenquist et

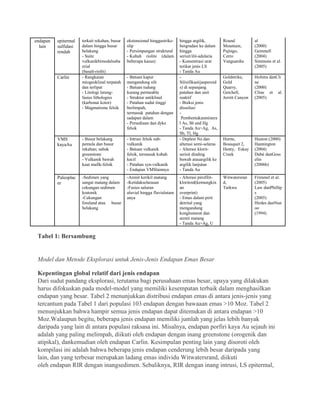

endapan lain epitermal sulfidasi rendah terkait rekahan, busur dalam hingga busur belakang - Suite vulkanikbimodalsuba erial (basalt-riolit) ekstensional hinggastrike- slip - Persimpangan struktural - Kubah riolite (dalam beberapa kasus) hingga argilik, bergradasi ke dalam hingga serisit/ilit-adularia - Konsentrasi urat terikat jenis LS - Tanda Au Round Mountain, Pajingo, Cerro Vanguardia al (2000) Gemmell (2004) Simmons et al. (2005) Carlin - Rangkaian miogeoklinal terpatah dan terlipat - Litologi lereng- fasies lithologies (karbonat kotor) - Magmatisme felsik - Batuan kapur mengandung silt - Batuan tudung kurang permeable - Struktur antiklinal - Patahan sudut tinggi berlimpah, termasuk patahan dengan sadapan dalam - Persediaan dan dyke felsik - Silisifikasi(jasperoid s) di sepanjang patahan dan unit reaktif - Breksi jenis dissolusi - Pembentukanminera l As, Sb and Hg - Tanda Au>Ag, As, Sb, Tl, Hg Goldstrike, Gold Quarry, Getchell, Jerritt Canyon Hofstra danCli ne (2000) Cline et al. (2005) VMS kayaAu - Busur belakang pemula dan busur rekahan; sabuk greenstone - Vulkanik bawah kaut mafik-felsik - Intrusi felsik sub- vulkanik - Batuan vulkanik felsik, termasuk kubah kecil - Patahan syn-vulkanik - Endapan VMSlainnya - Deplesi Na dan alterasi semi-selaras - Alterasi klorit- serisit dinding bawah atauargilik ke argilik lanjutan - Tanda Au Horne, Bousquet 2, Henty, Eskay Creek Huston (2000) Hannington (2004) Dubé danGoss elin (2006b) Paleoplac er -Sedimen yang sangat matang dalam cekungan sedimen kratonik -Cekungan foreland atau busur belakang -Arenit kerikil matang -Ketidakselarasan -Fasies saluran aluvial hingga fluvialutam anya - Alterasi pirofilit- kloritoid(kemungkin an overprint) - Emas dalam pirit detrital yang mengandung konglomerat dan arenit matang - Tanda Au>Ag, U Witwatersran d, Tarkwa Frimmel et al. (2005) Law danPhillip s (2005) Hirdes danNun oo (1994) Tabel 1: Bersambung Model dan Metode Eksplorasi untuk Jenis-Jenis Endapan Emas Besar Kepentingan global relatif dari jenis endapan Dari sudut pandang eksplorasi, terutama bagi perusahaan emas besar, upaya yang dilakukan harus difokuskan pada model-model yang memiliki kesempatan terbaik dalam menghasilkan endapan yang besar. Tabel 2 menunjukkan distribusi endapan emas di antara jenis-jenis yang tercantum pada Tabel 1 dari populasi 103 endapan dengan bawaaan emas >10 Moz. Tabel 2 menunjukkan bahwa hampir semua jenis endapan dapat ditemukan di antara endapan >10 Moz.Walaupun begitu, beberapa jenis endapan memiliki jumlah yang jelas lebih banyak daripada yang lain di antara populasi raksasa ini. Misalnya, endapan porfiri kaya Au sejauh ini adalah yang paling melimpah, diikuti oleh endapan dengan inang greenstone (orogenik dan atipikal), dankemudian oleh endapan Carlin. Kesimpulan penting lain yang disoroti oleh kompilasi ini adalah bahwa beberapa jenis endapan cenderung lebih besar daripada yang lain, dan yang terbesar merupakan ladang emas individu Witwatersrand, diikuti oleh endapan RIR dengan inangsedimen. Sebaliknya, RIR dengan inang intrusi, LS epitermal,

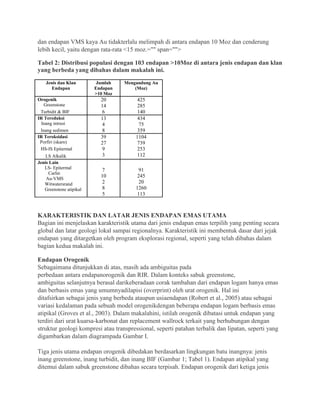

dan endapan VMS kaya Au tidakterlalu melimpah di antara endapan 10 Moz dan cenderung lebih kecil, yaitu dengan rata-rata <15 moz.="" span=""> Tabel 2: Distribusi populasi dengan 103 endapan >10Moz di antara jenis endapan dan klan yang berbeda yang dibahas dalam makalah ini. Jenis dan Klan Endapan Jumlah Endapan >10 Moz Mengandung Au (Moz) Orogenik Greenstone Turbidit & BIF 20 14 6 425 285 140 IR Tereduksi Inang intrusi Inang sedimen 13 4 8 434 75 359 IR Teroksidasi Porfiri (skarn) HS-IS Epitermal LS Alkalik 39 27 9 3 1104 739 253 112 Jenis Lain LS- Epitermal Carlin Au-VMS Witwatersrand Greenstone atipikal 7 10 2 8 5 91 245 20 1260 113 KARAKTERISTIK DAN LATAR JENIS ENDAPAN EMAS UTAMA Bagian ini menjelaskan karakteristik utama dari jenis endapan emas terpilih yang penting secara global dan latar geologi lokal sampai regionalnya. Karakteristik ini membentuk dasar dari jejak endapan yang ditargetkan oleh program eksplorasi regional, seperti yang telah dibahas dalam bagian kedua makalah ini. Endapan Orogenik Sebagaimana ditunjukkan di atas, masih ada ambiguitas pada perbedaan antara endapanorogenik dan RIR. Dalam konteks sabuk greenstone, ambiguitas selanjutnya berasal darikeberadaan corak tambahan dari endapan logam hanya emas dan berbasis emas yang umumnyadilapisi (overprint) oleh urat orogenik. Hal ini ditafsirkan sebagai jenis yang berbeda ataupun usiaendapan (Robert et al., 2005) atau sebagai variasi kedalaman pada sebuah model orogenikdengan beberapa endapan logam berbasis emas atipikal (Groves et al., 2003). Dalam makalahini, istilah orogenik dibatasi untuk endapan yang terdiri dari urat kuarsa-karbonat dan replacement wallrock terkait yang berhubungan dengan struktur geologi kompresi atau transpressional, seperti patahan terbalik dan lipatan, seperti yang digambarkan dalam diagrampada Gambar I. Tiga jenis utama endapan orogenik dibedakan berdasarkan lingkungan batu inangnya: jenis inang greenstone, inang turbidit, dan inang BIF (Gambar 1; Tabel 1). Endapan atipikal yang ditemui dalam sabuk greenstone dibahas secara terpisah. Endapan orogenik dari ketiga jenis

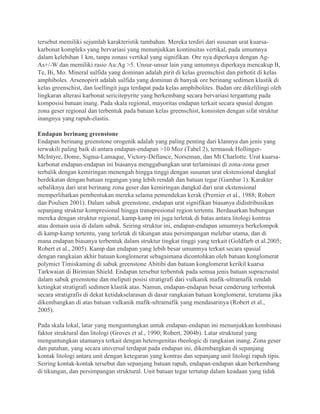

tersebut memiliki sejumlah karakteristik tambahan. Mereka terdiri dari susunan urat kuarsa- karbonat kompleks yang bervariasi yang menunjukkan kontinuitas vertikal, pada umumnya dalam kelebihan 1 km, tanpa zonasi vertikal yang signifikan. Ore nya diperkaya dengan Ag- As+/-W dan memiliki rasio Au:Ag >5. Unsur-unsur lain yang umumnya diperkaya mencakup B, Te, Bi, Mo. Mineral sulfida yang dominan adalah pirit di kelas greenschist dan pirhotit di kelas amphiboles. Arsenopirit adalah sulfida yang dominan di banyak ore berinang sedimen klastik di kelas greenschist, dan loellingit juga terdapat pada kelas amphibolites. Badan ore dikelilingi oleh lingkaran alterasi karbonat sericitepyrite yang berkembang secara bervariasi tergantung pada komposisi batuan inang. Pada skala regional, mayoritas endapan terkait secara spasial dengan zona geser regional dan terbentuk pada batuan kelas greenschist, konsisten dengan sifat struktur inangnya yang rapuh-elastis. Endapan berinang greenstone Endapan berinang greenstone orogenik adalah yang paling penting dari klannya dan jenis yang terwakili paling baik di antara endapan-endapan >10 Moz (Tabel 2), termasuk Hollinger- McIntyre, Dome, Sigma-Lamaque, Victory-Defiance, Norseman, dan Mt Charlotte. Urat kuarsa- karbonat endapan-endapan ini biasanya menggabungkan urat terlaminasi di zona-zona geser terbalik dengan kemiringan menengah hingga tinggi dengan susunan urat ekstensional dangkal berdekatan dengan batuan regangan yang lebih rendah dan batuan tegar (Gambar 1). Karakter sebaliknya dari urat berinang zona geser dan kemiringan dangkal dari urat ekstensional memperlihatkan pembentukan mereka selama pemendekan kerak (Premier et al., 1988; Robert dan Poulsen 2001). Dalam sabuk greenstone, endapan urat signifikan biasanya didistribusikan sepanjang struktur kompresional hingga transpresional region tertentu. Berdasarkan hubungan mereka dengan struktur regional, kamp-kamp ini juga terletak di batas antara litologi kontras atau domain usia di dalam sabuk. Seiring struktur ini, endapan-endapan umumnya berkelompok di kamp-kamp tertentu, yang terletak di tikungan atau persimpangan melebar utama, dan di mana endapan biasanya terbentuk dalam struktur tingkat tinggi yang terkait (Goldfarb et al.2005; Robert et al., 2005). Kamp dan endapan yang lebih besar umumnya terkait secara spasial dengan rangkaian akhir batuan konglomerat sebagaimana dicontohkan oleh batuan konglomerat polymict Timiskaming di sabuk greenstone Abitibi dan batuan konglomerat kerikil kuarsa Tarkwaian di Birimian Shield. Endapan tersebut terbentuk pada semua jenis batuan supracrustal dalam sabuk greenstone dan meliputi posisi stratigrafi dari vulkanik mafik-ultramafik rendah ketingkat stratigrafi sedimen klastik atas. Namun, endapan-endapan besar cenderung terbentuk secara stratigrafis di dekat ketidakselarasan di dasar rangkaian batuan konglomerat, terutama jika dikembangkan di atas batuan vulkanik mafik-ultramafik yang mendasarinya (Robert et al., 2005). Pada skala lokal, latar yang menguntungkan untuk endapan-endapan ini menunjukkan kombinasi faktor struktural dan litologi (Groves et al., 1990; Robert, 2004b). Latar struktural yang menguntungkan utamanya terkait dengan heterogenitas rheologic di rangkaian inang. Zona geser dan patahan, yang secara universal terdapat pada endapan ini, dikembangkan di sepanjang kontak litologi antara unit dengan ketegaran yang kontras dan sepanjang unit litologi rapuh tipis. Seiring kontak-kontak tersebut dan sepanjang batuan rapuh, endapan-endapan akan berkembang di tikungan, dan persimpangan struktural. Unit batuan tegar tertutup dalam keadaan yang tidak

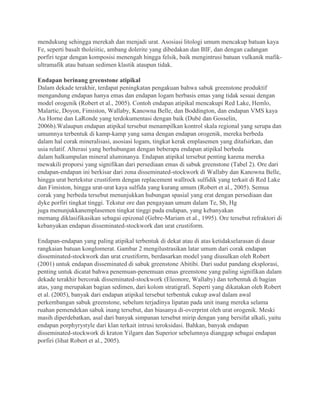

mendukung sehingga merekah dan menjadi urat. Asosiasi litologi umum mencakup batuan kaya Fe, seperti basalt tholeiitic, ambang dolerite yang dibedakan dan BIF, dan dengan cadangan porfiri tegar dengan komposisi menengah hingga felsik, baik mengintrusi batuan vulkanik mafik- ultramafik atau batuan sedimen klastik ataupun tidak. Endapan berinang greenstone atipikal Dalam dekade terakhir, terdapat peningkatan pengakuan bahwa sabuk greenstone produktif mengandung endapan hanya emas dan endapan logam berbasis emas yang tidak sesuai dengan model orogenik (Robert et al., 2005). Contoh endapan atipikal mencakupi Red Lake, Hemlo, Malartic, Doyon, Fimiston, Wallaby, Kanowna Belle, dan Boddington, dan endapan VMS kaya Au Horne dan LaRonde yang terdokumentasi dengan baik (Dubé dan Gosselin, 2006b).Walaupun endapan atipikal tersebut menampilkan kontrol skala regional yang serupa dan umumnya terbentuk di kamp-kamp yang sama dengan endapan orogenik, mereka berbeda dalam hal corak mineralisasi, asosiasi logam, tingkat kerak emplasemen yang ditafsirkan, dan usia relatif. Alterasi yang berhubungan dengan beberapa endapan atipikal berbeda dalam halkumpulan mineral aluminanya. Endapan atipikal tersebut penting karena mereka mewakili proporsi yang signifikan dari persediaan emas di sabuk greenstone (Tabel 2). Ore dari endapan-endapan ini berkisar dari zona disseminated-stockwork di Wallaby dan Kanowna Belle, hingga urat bertekstur crustiform dengan replacement wallrock sulfidik yang terkait di Red Lake dan Fimiston, hingga urat-urat kaya sulfida yang kurang umum (Robert et al., 2005). Semua corak yang berbeda tersebut menunjukkan hubungan spasial yang erat dengan persediaan dan dyke porfiri tingkat tinggi. Tekstur ore dan pengayaan umum dalam Te, Sb, Hg juga menunjukkanemplasemen tingkat tinggi pada endapan, yang kebanyakan memang diklasifikasikan sebagai epizonal (Gebre-Mariam et al., 1995). Ore tersebut refraktori di kebanyakan endapan disseminated-stockwork dan urat crustiform. Endapan-endapan yang paling atipikal terbentuk di dekat atau di atas ketidakselarasan di dasar rangkaian batuan konglomerat. Gambar 2 mengilustrasikan latar umum dari corak endapan disseminated-stockwork dan urat crustiform, berdasarkan model yang diusulkan oleh Robert (2001) untuk endapan disseminated di sabuk greenstone Abitibi. Dari sudut pandang eksplorasi, penting untuk dicatat bahwa penemuan-penemuan emas greenstone yang paling signifikan dalam dekade terakhir bercorak disseminated-stockwork (Eleonore, Wallaby) dan terbentuk di bagian atas, yang merupakan bagian sedimen, dari kolom stratigrafi. Seperti yang dikatakan oleh Robert et al. (2005), banyak dari endapan atipikal tersebut terbentuk cukup awal dalam awal perkembangan sabuk greenstone, sebelum terjadinya lipatan pada unit inang mereka selama ruahan pemendekan sabuk inang tersebut, dan biasanya di-overprint oleh urat orogenik. Meski masih diperdebatkan, asal dari banyak simpanan tersebut mirip dengan yang bersifat alkali, yaitu endapan porphyrystyle dari klan terkait intrusi teroksidasi. Bahkan, banyak endapan disseminated-stockwork di kraton Yilgarn dan Superior sebelumnya dianggap sebagai endapan porfiri (lihat Robert et al., 2005).
Gambar 2: Model geologi untuk latar disseminated-stockwork dan endapan urat crustiform di sabuk greenstone, yang menunjukkan hubungan spasial erat mereka dengan intrusi porfiri tingkat tinggi dan ketidakselarasan di dasar rangkaian batuan konglomerat. Dimodifikasi dari Robert (2001) Endapan berinang BIF Hanya tiga endapan berinang BIF yang mengandung Au >10 Moz (Homestake, Morro Velho, dan Geita), tetapi endapan-endapan tersebut berukuran besar dan mengandung emas 90 Moz, sehingga memiliki daya tarik sebagai target eksplorasi. Endapan tersebut terutama terdiri dari replacement sulfidik dari lapisan kaya Fe dalam BIF magnetit atau silikat, berdekatan dengan urat kuarsa berkembang yang bervariasi dan urat sekunder (veinlet). Bagian tengah yang termineralisasi secara intens dari beberapa endapan terdiri dari replacement wallrock yang semi berkelanjutan, yang dapat mengaburkan karakter epigenetik mereka dan dapat menyebabkan ambiguitas mengenai waktu mineralisasi (Caddy et al., 1991; Kerswill, 1996) endapan berinang BIF terbentuk pada sabuk greenstone yang dapat berupa vulcanic-dominated atau sediment- dominated, di mana secara stratigrafis mereka berada dekat transisi regional vulkanik-sedimen, seperti halnya di Homestake dan Morro Velho. Beberapa endapan, seperti Lupin, juga terbentuk di dekat tepi cekungan sedimen klastik besar, tanpa adanya batuan vulkanik mafik yang signifikan. BIF magnetit adalah inang yang dominan dalam batuan kelas greenschist, sedangkan BIF silikat berlaku di kelas mid-amfibolit atau yang lebih tinggi (Kerswill, 1996). Pada skala
lokal, endapan berinang BIF umumnya berhubungan dengan sendi lipatan, antiklin atau sinklin, dan persimpangan zona geser dan patahan. Akibatnya, endapan-endapan tersebut umumnya stratabound dan menunjam sejajar dengan sendi lipatan inang mereka atau dengan garis persimpangan dari zona geser pengendali dengan unit BIF. Dalam sabuk greenstone, banyak endapan berinang BIF juga mengandung konsentrasi persediaan dan dyke porfiri menengah hingga felsik. Endapan berinang turbidit Urat berinang turbidit orogenik (berinang sabuk batu tulis) umum ditemukan, tetapi hanya tiga endapan yang mengandung Au >10 Moz, di antaranya yang paling penting adalah Bendigo dan Natalka. Mereka dapat dipahami dengan baik, dan latar serta kontrol regional hingga local mereka telah ditinjau antara lain oleh Bierlein dan Crowe (2000). Contoh-contoh klasik dari jenis endapan ini yaitu terumbu pelana yang bertumpuk vertikal di sendi lipatan antiklinal yang dihubungkan oleh urat fault-fill di zona geser balik dan urat ekstensional terkait. Endapan jenis ini terbentuk pada rangkaian batuan greywacke mudstone akresi tebal, yang diintrusi oleh pluton granit dan berada di dekat batas-batas kerak utama (Tabel 1). Adanya substrat laut terhidrasi dianggap menguntungkan bagi pengembangan terrane yang termineralisasi dengan baik (Bierlein et al., 2004). Pada skala lokal, endapan-endapan tersebut biasanya berhubungan dengan penunjaman ganda, antiklin tegak dan patahan balik dengan sudut tinggi (Bierlein dan Crowe, 2000). Daerah endapan biasanya kekurangan volume yang signifikan dari intrusi felsik, meskipun terdapat kemungkinan adanya dyke lamprofir. Signifikansinya bagi kegiatan eksplorasi adalah pengakuan dalam dekade terakhir mengenai lingkaran ankerit-siderit dengan skala urat hingga skala kilometer di sekitar endapan berinang turbidit di Provinsi Victoria Utara di Australia, sehingga dapat memberikan jejak eksplorasi lebih besar yang signifikan daripada urat itu sendiri (Bierlein et al., 1998). Mengurangi Endapan Terkait Intrusi Dalam dekade terakhir ini, kita telah melihat adanya pengenalan, penerimaan umum, dan pemahaman yang progresif dari kelompok endapan hanya emas yang berhubungan dengan intrusi tereduksi menengah. Terminologi untuk kelas endapan ini telah berkembang secara bertahap, dengan banyaknya penulis yang mendefinisikan kelas tersebut dengan cara yang berbeda-beda, yang menghasilkan beberapa kebingungan mengenai cara terbaik untuk mengklasifikasikan endapan-endapan tersebut (Hart 2005). Penelitian terdahulu mengakui adanya perbedaan dari endapan yang berkaitan dengan intrusi-intrusi yang sangat teroksidasi, jenis I, dan seri magnetit yang biasanya dikaitkan dengan endapan “porfiri” kaya emas (McCoy et al., 1997, Thompson et al. 1999a, Lang et al., 2000). Thompson dan Newberry (2000) mendefinisikan karakteristik utama yang membedakan endapan-endapan emas ini dan menciptakan istilah “terkait intrusi tereduksi.” Meskipun granitoid yang terkait dengan endapan- endapan ini digambarkan sebagai “tereduksi menengah” (Baker 2003) dan beberapa dari endapan tersebut yang tidak terlalu teroksidasi, endapan-endapan tersebut secara signifikan kurang teroksidasi jika dibandingkan dengan intrusi-intrusi yang berhubungan dengan endapan porfiri kaya emas atau hanya emas (Hart, 2005). Klan endapan RIR jelas dibedakan dari klan terkait intrusi teroksidasi dalam hal derajat fraksinasi dan keadaan oksidasi dari magma bersifat calc-alkali hingga alkali dan kumpulan logam dominan yang terkait (Gambar 3).
Gambar 3: Plot skematis yang menunjukkan derajat fraksinasi (ditunjukkan oleh Fecontent) versus keadaan teroksidasi terkait dengan pengayaan logam yang berbeda dalam sistem magmatik-hidrotermal. Hubungan antara rangkaian ilmenit (I-S) dan rangkaian magnetit (M-S) juga ditunjukkan, di samping latar tektonik yang digeneralisasikan (dari Thompson et al., 1999a) Karakteristik utama dari endapan RIR baru-baru ini dirangkum oleh Hart (2005; lihat juga Tabel 1). Mineralisasi biasanya memiliki kandungan sulfida rendah, sebagian besar hanya <5 dengan="" kumpulan="" mineral="" span="" vol="">ore tereduksi yang biasanya terdiri dari arsenopirit, pirhotit, dan pirit dan tidak mengandung banyak magnetit atau hematit. Kumpulan logam menggabungkan emas dengan tingginya tingkatan Bi, W, As, Mo, Te, dan/atau Sb yang bervariasi namun dengan konsentrasi logam dasar yang rendah. Endapan ini juga menampilkan alterasi hidrotermal proksimal yang terbatas dan umumnya lemah. Endapan RIR secara spasial dan temporal berhubungan dengan intrusi meta- alumina dansubalkalik dari komposisi menengah hingga felsik yang menjangkau batas antara seri ilmenit dan magnetit. Elemen utama dari model ini adalah bahwa endapan-
endapannya sezaman dengan intrusi kausatif terkait mereka. Pada skala regional, endapan- endapan ini berhubungan dengandaerah magmatik yang paling dikenal karena endapan tungsten dan/atau timahnya. Mereka jugaterbentuk pada latar tektonik inboard dari batas lempeng konvergen yang disimpulkan atau diakui. Endapan dari klan RIR dapat dibagi menjadi tiga jenis berdasarkan variasi corak yangrelatif terhadap kedalaman pembentukan dan kedekatan dengan intrusi kausatif, mirip dengan apa yang diamati dalam sistem “porfiri” OIR (Lang et al., 2000; Hart, 2005; Gambar 1 dan 4;Tabel 1). Perbedaan jenis endapan antara klan RIR selanjutnya tercermin dalam alterasi, corakmineralisasi, dan keterkaitan logam (Tabel 1). Dua jenis endapan yang pertama adalah inang intrusi dan telah terbentuk di lingkungan kedalaman epitermal dan mesothermal, dan di sini disebut sebagai endapan terkait intrusi epizonal dan mesozonal (Gambar 1). Jenis ketiga endapan memiliki inang batuan sedimen klastik dan memiliki hubungan yang lebih lemah dengan intrusi tereduksi; jenis ini adalah intrusi terkait dengan inang sedimen (Gambar 1, Tabel 1). Endapan tersebut terdiri dari zona mineralisasi emas stockwork- disseminated dan memiliki banyak karakteristik yang sama dengan endapan RIR, terutama keterkaitan logam dan hubungan spasial serta temporal dengan intrusi tereduksi menengah (Wall 2000, 2004; Yakubchuk 2002). Jenis endapan ini memiliki signifikansi eksplorasi yang tinggi karena mencakup endapan raksasa seperti Muruntau (Wall, 2004), Kumtor (Mao et al. 2004), dan Telfer (Rowins, 2000). Masuknya endapan-endapan ini dalam klan intrusi terkait, bagaimanapun, tetap kontroversial, dan penulis lain lebih memilih untuk memasukkannya ke dalam klan orogenik (Goldfarb et al., 2005). Endapan Berinang Intrusi Mesozonal Endapan berinang intrusi mesozonal telah diteliti dengan baik di Yukon dan Alaska, dan model untuk endapan ini juga telah maju dan diterima secara umum (Gambar 5, Hart 2005). Endapan yang terbesar dari jenis ini biasanya dicirikan sebagai endapan urat lembaran yang dapat ditambang dengan ruahan kelas rendah, seperti Fort Knox (8 Moz) dan Vasilkovskoe (12 Moz). Emas dalam endapan ini umumnya mineral yang bebas penggilingan, non-refraktori, dan terkait dengan mineral bismuth (Flanigan et al. 2000). Telurium dan tungsten juga merupakan asosiasi unsur yang umum. Endapan urat lembaran tersebut pada umumnya terletak di pinggiran atau zona atap dari pluton granodioritik equigranular panjang kecil hingga pluton granit. Intrusi- intrusi tersebut biasanya bersifat metaluminous hingga peraluminous lemah, calcalkalic, dan subalkalik dengan oksidasi yang disimpulkan yang melalui batas antara seri ilmenit dan seri magnetit (Lang et al. 2000). Hart (2005) menunjukkan bahwa pelepasan cairan hidrotermalmineralisasi pada fase pluton mungkin menampilkan sejumlah karakteristik sebagai berikut: tekstur porfiritik, adanya dyke aplite dan pegmatite, urat kuarsa dan turmalin, alterasi greisens, rongga miarolitik, dan tekstur pembekuan-searah. Juga terlihat bahwa di daerah di manaendapan mesozonal mendominasi, batuan vulkanik sezaman jarang ditemukan atau tidak ada, yang disebabkan oleh kedalaman emplasemen mereka.
Gambar 4: Diagram tersebut menunjukkan model zonasi eksplorasi untuk sistem emas terkait intrusi, dengan penekanan pada sistem di Yukon-Alaska tetapi juga termasuk variasi dari daerah sistem emas terkait intrusi lainnya. Dimodifikasi dari Lang et al. (2000).

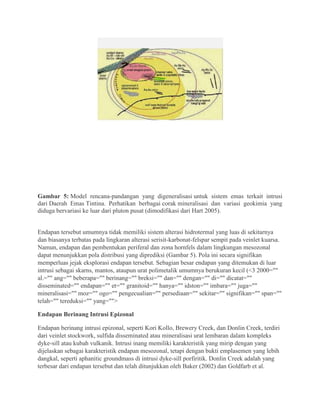

Gambar 5: Model rencana-pandangan yang digeneralisasi untuk sistem emas terkait intrusi dari Daerah Emas Tintina. Perhatikan berbagai corak mineralisasi dan variasi geokimia yang diduga bervariasi ke luar dari pluton pusat (dimodifikasi dari Hart 2005). Endapan tersebut umumnya tidak memiliki sistem alterasi hidrotermal yang luas di sekitarnya dan biasanya terbatas pada lingkaran alterasi serisit-karbonat-felspar sempit pada veinlet kuarsa. Namun, endapan dan pembentukan periferal dan zona hornfels dalam lingkungan mesozonal dapat menunjukkan pola distribusi yang diprediksi (Gambar 5). Pola ini secara signifikan memperluas jejak eksplorasi endapan tersebut. Sebagian besar endapan yang ditemukan di luar intrusi sebagai skarns, mantos, ataupun urat polimetalik umumnya berukuran kecil (<3 2000="" al.="" ang="" beberapa="" berinang="" breksi="" dan="" dengan="" di="" dicatat="" disseminated="" endapan="" et="" granitoid="" hanya="" idston="" imbara="" juga="" mineralisasi="" moz="" ogo="" pengecualian="" persediaan="" sekitar="" signifikan="" span="" telah="" tereduksi="" yang=""> Endapan Berinang Intrusi Epizonal Endapan berinang intrusi epizonal, seperti Kori Kollo, Brewery Creek, dan Donlin Creek, terdiri dari veinlet stockwork, sulfida disseminated atau mineralisasi urat lembaran dalam kompleks dyke-sill atau kubah vulkanik. Intrusi inang memiliki karakteristik yang mirip dengan yang dijelaskan sebagai karakteristik endapan mesozonal, tetapi dengan bukti emplasemen yang lebih dangkal, seperti aphanitic groundmass di intrusi dyke-sill porfiritik. Donlin Creek adalah yang terbesar dari endapan tersebut dan telah ditunjukkan oleh Baker (2002) dan Goldfarb et al.

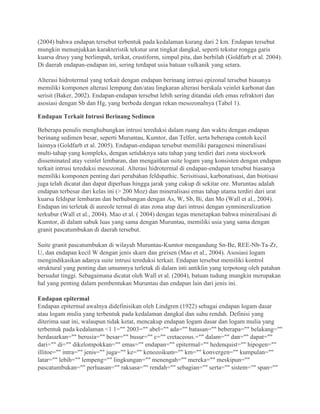

(2004) bahwa endapan tersebut terbentuk pada kedalaman kurang dari 2 km. Endapan tersebut mungkin menunjukkan karakteristik tekstur urat tingkat dangkal, seperti tekstur rongga garis kuarsa drusy yang berlimpah, terikat, crustiform, simpul pita, dan berbilah (Goldfarb et al. 2004). Di daerah endapan-endapan ini, sering terdapat usia batuan vulkanik yang setara. Alterasi hidrotermal yang terkait dengan endapan berinang intrusi epizonal tersebut biasanya memiliki komponen alterasi lempung dan/atau lingkaran alterasi berskala veinlet karbonat dan serisit (Baker, 2002). Endapan-endapan tersebut lebih sering ditandai oleh emas refraktori dan asosiasi dengan Sb dan Hg, yang berbeda dengan rekan mesozonalnya (Tabel 1). Endapan Terkait Intrusi Berinang Sedimen Beberapa penulis menghubungkan intrusi tereduksi dalam ruang dan waktu dengan endapan berinang sedimen besar, seperti Muruntau, Kumtor, dan Telfer, serta beberapa contoh kecil lainnya (Goldfarb et al. 2005). Endapan-endapan tersebut memiliki paragenesi mineralisasi multi-tahap yang kompleks, dengan setidaknya satu tahap yang terdiri dari zona stockwork disseminated atay veinlet lembaran, dan mengaitkan suite logam yang konsisten dengan endapan terkait intrusi tereduksi mesozonal. Alterasi hidrotermal di endapan-endapan tersebut biasanya memiliki komponen penting dari perubahan feldspathic. Serisitisasi, karbonatisasi, dan biotisasi juga telah dicatat dan dapat diperluas hingga jarak yang cukup di sekitar ore. Muruntau adalah endapan terbesar dari kelas ini (> 200 Moz) dan mineralisasi emas tahap utama terdiri dari urat kuarsa feldspar lembaran dan berhubungan dengan As, W, Sb, Bi, dan Mo (Wall et al., 2004). Endapan ini terletak di aureole termal di atas zona atap dari intrusi dengan synmineralization terkubur (Wall et al., 2004). Mao et al. ( 2004) dengan tegas menetapkan bahwa mineralisasi di Kumtor, di dalam sabuk luas yang sama dengan Muruntau, memiliki usia yang sama dengan granit pascatumbukan di daerah tersebut. Suite granit pascatumbukan di wilayah Muruntau-Kumtor mengandung Sn-Be, REE-Nb-Ta-Zr, U, dan endapan kecil W dengan jenis skarn dan greisen (Mao et al., 2004). Asosiasi logam mengindikasikan adanya suite intrusi tereduksi terkait. Endapan tersebut memiliki kontrol struktural yang penting dan umumnya terletak di dalam inti antiklin yang terpotong oleh patahan bersudut tinggi. Sebagaimana dicatat oleh Wall et al. (2004), batuan tudung mungkin merupakan hal yang penting dalam pembentukan Muruntau dan endapan lain dari jenis ini. Endapan epitermal Endapan epitermal awalnya didefinisikan oleh Lindgren (1922) sebagai endapan logam dasar atau logam mulia yang terbentuk pada kedalaman dangkal dan suhu rendah. Definisi yang diterima saat ini, walaupun tidak ketat, mencakup endapan logam dasar dan logam mulia yang terbentuk pada kedalaman <1 1="" 2003="" abel="" ada="" batasan="" beberapa="" belakang="" berdasarkan="" berusia="" besar="" busur="" c="" cretaceous.="" dalam="" dan="" dapat="" dari="" di="" dikelompokkan="" emas="" endapan="" epitermal="" hedenquist="" hipogen="" illitoe="" intra="" jenis="" juga="" ke="" kenozoikum="" km="" konvergen="" kumpulan="" latar="" lebih="" lempeng="" lingkungan="" menengah="" mereka="" meskipun="" pascatumbukan="" perluasan="" raksasa="" rendah="" sebagian="" serta="" sistem="" span=""
subaerial="" suhu="" sulfida="" sulfidasi="" terdapat="" tetapi="" tidak="" tinggi="" tua="" variasi="" vulkanik="" yang="" zaman=""> Endapan bersulfidasi tinggi Sistem emas dengan sulfidasi tinggi (HS) tersebar luas di busur vulkanik di seluruh dunia. Endapannya berkisar dari contoh structurally controlled dan deeper seated, seperti El Indio, hingga batuan berinang dangkal atau contoh breksi controlled seperti Yanacocha, Pierina, dan Pueblo Viejo (Gambar 6; Sillitoe, 1999). Pada skala regional, sistem HS terletak dalam busur vulkanik calc-alkaline yang didominasi oleh vulkanisme andesitik. Mereka terbentuk di bagian atas sistem porfiri Cu (Au, Mo), yang tidak selalu mengandung mineralisasi yang ekonomis. Endapan HS raksasa di Peru utara dan Andes tengah di Argentina dan Chili semuanya berusia Miosen Pertengahan hingga Atas, dan disimpulkan terbentuk di atas zona subduksi datar atau merata, dan bertepatan secara temporal dengan kompresi dan pemendekan di kerak bagian atas. Seperti sistem porfiri, sistem HS raksasa tampaknya terletak di persimpangan dari struktur berskala kerak busur sejajar dengan busur melintang. Secara lokal, sistem HS raksasa berhubungan dengan batuan felsik subvulkanik atau vulkanik, seringkali menunjukkan aktivitas yang berkepanjangan di dalam pusat beku. Mereka dapat terbentuk dalam batuan vulkanik, seperti di Yanacocha dan Pierina, atau juga di basement-nya, seperti di Veladero, Pascua-Lama, dan Alto Chicama, kasus terakhir mencerminkan pengangkatan terdorong kompresi. Endapan HS terletak dalam alterasi argilik lanjutan dengan volume besar yang terbentuk melalui pencampuran uap magmatik asam dan air tanah di atas intrusi porfiri termineralisasi (Hedenquist et al., 1998). Biasanya, zona alterasi argilik lanjutan ini menunjukkan zonasi karakteristik dari silika berongga proksimal melalui kumpulan argilik lanjutan yang mengandung alunit, pyrophyllite, dickite, dan kaolinit hingga alterasi argilik distal. Zona alterasi mengandung silika sentral adalah inang utama bagi ore. Sifat batuan inang dapat menghasilkan variasi dari kumpulan alterasi khas dan pola zonasi tersebut. Mineralisasi di endapan-endapan HS terdiri dari kumpulan sulfida kaya pirit termasuk mineral dengan keadaan sulfidasi tinggi, seperti enargit, luzonit, dan kovelit. Mineralisasi terjadi setelah pembentukan lithocap argilik lanjutan yang dijelaskan di atas. Cairan mineralisasi bersifat jauh lebih sedikit asam daripada cairan yang bertanggung jawab atas pembentukan zona alterasi argilik lanjutan yang menjadi inang dari mineralisasi (Jannas et al., 1990; Arribas, 1995). Fluktuasi-fluktuasi dari enargit ke tetrahedrite-tennantite adalah fitur umum selama evolusi endapan HS dan menunjukkan adanya perubahan dalam keadaan sulfidasi dan pH cairan mineralisasi selama hidup sistem hidrotermal (Sillitoe dan Hedenquist 2003, Einaudi et al., 2003). Emas minor dapat terbentuk dengan mineralisasi enargit awal, tetapi kebanyakan emas diperkenalkan dengan peristiwa mineralisasi sfalerit Fe rendah tennantite-tetrahedrite paragenetik baru (Einaudi et al., 2003). Sistem raksasa terdiri dari mineralisasi Au-Ag disseminated yang sering terdapat dalam tubuhore berbentuk jamur dengan akar struktural yang sempit (Gambar 6). Kontras permeabilitas antara aquitard dan litologi yang permeabel dapat menjadi kontrol penting dalam distribusi emas. Selain itu, breksi biasanya berlimpah dan merupakan inang bagi ore dalam beberapa sistem.

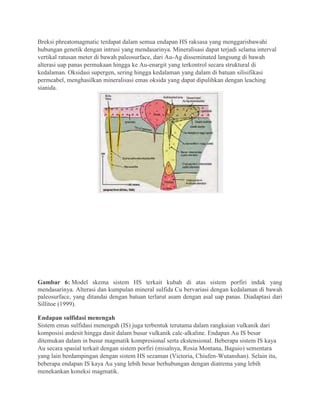

Breksi phreatomagmatic terdapat dalam semua endapan HS raksasa yang menggarisbawahi hubungan genetik dengan intrusi yang mendasarinya. Mineralisasi dapat terjadi selama interval vertikal ratusan meter di bawah paleosurface, dari Au-Ag disseminated langsung di bawah alterasi uap panas permukaan hingga ke Au-enargit yang terkontrol secara struktural di kedalaman. Oksidasi supergen, sering hingga kedalaman yang dalam di batuan silisifikasi permeabel, menghasilkan mineralisasi emas oksida yang dapat dipulihkan dengan leaching sianida. Gambar 6: Model skema sistem HS terkait kubah di atas sistem porfiri induk yang mendasarinya. Alterasi dan kumpulan mineral sulfida Cu bervariasi dengan kedalaman di bawah paleosurface, yang ditandai dengan batuan terlarut asam dengan asal uap panas. Diadaptasi dari Sillitoe (1999). Endapan sulfidasi menengah Sistem emas sulfidasi menengah (IS) juga terbentuk terutama dalam rangkaian vulkanik dari komposisi andesit hingga dasit dalam busur vulkanik calc-alkaline. Endapan Au IS besar ditemukan dalam in busur magmatik kompresional serta ekstensional. Beberapa sistem IS kaya Au secara spasial terkait dengan sistem porfiri (misalnya, Rosia Montana, Baguio) sementara yang lain berdampingan dengan sistem HS sezaman (Victoria, Chiufen-Wutanshan). Selain itu, beberapa endapan IS kaya Au yang lebih besar berhubungan dengan diatrema yang lebih menekankan koneksi magmatik.

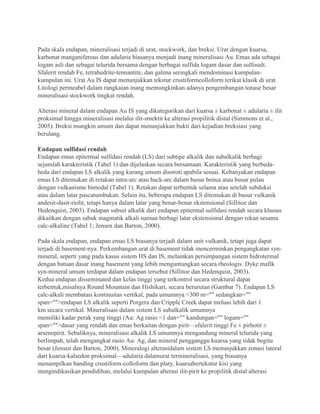

Pada skala endapan, mineralisasi terjadi di urat, stockwork, dan breksi. Urat dengan kuarsa, karbonat manganiferous dan adularia biasanya menjadi inang mineralisasi Au. Emas ada sebagai logam asli dan sebagai telurida bersama dengan berbagai sulfida logam dasar dan sulfosalt. Sfalerit rendah Fe, tetrahedrite-tennantite, dan galena seringkali mendominasi kumpulan- kumpulan ini. Urat Au IS dapat menunjukkan tekstur crustiformcolloform terikat klasik di urat. Litologi permeabel dalam rangkaian inang memungkinkan adanya pengembangan tonase besar mineralisasi stockwork tingkat rendah. Alterasi mineral dalam endapan Au IS yang dikategorikan dari kuarsa ± karbonat ± adularia ± ilit proksimal hingga mineralisasi melalui ilit-smektit ke alterasi propilitik distal (Simmons et al., 2005). Breksi mungkin umum dan dapat menunjukkan bukti dari kejadian breksiasi yang berulang. Endapan sulfidasi rendah Endapan emas epitermal sulfidasi rendah (LS) dari subtipe alkalik dan subalkalik berbagi sejumlah karakteristik (Tabel 1) dan dijelaskan secara bersamaan. Karakteristik yang berbeda- beda dari endapan LS alkalik yang kurang umum disoroti apabila sesuai. Kebanyakan endapan emas LS ditemukan di retakan intra-arc atau back-arc dalam busur benua atau busur pulau dengan vulkanisme bimodal (Tabel 1). Retakan dapat terbentuk selama atau setelah subduksi atau dalam latar pascatumbukan. Selain itu, beberapa endapan LS ditemukan di busur vulkanik andesit-dasit-riolit, tetapi hanya dalam latar yang benar-benar ekstensional (Sillitoe dan Hedenquist, 2003). Endapan subset alkalik dari endapan epitermal sulfidasi rendah secara khusus dikaitkan dengan sabuk magmatik alkali namun berbagi latar ekstensional dengan rekan sesama calc-alkaline (Tabel 1; Jensen dan Barton, 2000). Pada skala endapan, endapan emas LS biasanya terjadi dalam unit vulkanik, tetapi juga dapat terjadi di basement-nya. Perkembangan urat di basement tidak mencerminkan pengangkatan syn- mineral, seperti yang pada kasus sistem HS dan IS, melainkan persimpangan sistem hidrotermal dengan batuan dasar inang basement yang lebih menguntungkan secara rheologis. Dyke mafik syn-mineral umum terdapat dalam endapan tersebut (Sillitoe dan Hedenquist, 2003). Kedua endapan disseminated dan kelas tinggi yang terkontrol secara struktural dapat terbentuk,misalnya Round Mountain dan Hishikari, secara berurutan (Gambar 7). Endapan LS calc-alkali membatasi kontinuitas vertikal, pada umumnya <300 m="" sedangkan="" span="">endapan LS alkalik seperti Porgera dan Cripple Creek dapat meluas lebih dari 1 km secara vertikal. Mineralisasi dalam sistem LS subalkalik umumnya memiliki kadar perak yang tinggi (Au: Ag rasio <1 dan="" kandungan="" logam="" span="">dasar yang rendah dan emas berkaitan dengan pirit—sfalerit tinggi Fe ± pirhotit ± arsenopirit. Sebaliknya, mineralisasi alkalik LS umumnya mengandung mineral telurida yang berlimpah, telah mengangkat rasio Au: Ag, dan mineral pengganggu kuarsa yang tidak begitu besar (Jensen dan Barton, 2000). Mineralogi alterasidalam sistem LS menunjukkan zonasi lateral dari kuarsa-kalsedon proksimal—adularia dalamurat termineralisasi, yang biasanya menampilkan banding crustiform-colloform dan platy, kuarsabertekstur kisi yang mengindikasikan pendidihan, melalui kumpulan alterasi ilit-pirit ke propilitik distal alterasi

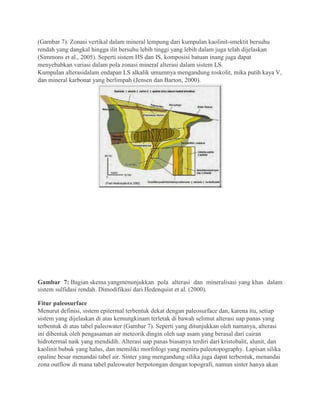

(Gambar 7). Zonasi vertikal dalam mineral lempung dari kumpulan kaolinit-smektit bersuhu rendah yang dangkal hingga ilit bersuhu lebih tinggi yang lebih dalam juga telah dijelaskan (Simmons et al., 2005). Seperti sistem HS dan IS, komposisi batuan inang juga dapat menyebabkan variasi dalam pola zonasi mineral alterasi dalam sistem LS. Kumpulan alterasidalam endapan LS alkalik umumnya mengandung roskolit, mika putih kaya V, dan mineral karbonat yang berlimpah (Jensen dan Barton, 2000). Gambar 7: Bagian skema yangmenunjukkan pola alterasi dan mineralisasi yang khas dalam sistem sulfidasi rendah. Dimodifikasi dari Hedenquist et al. (2000). Fitur paleosurface Menurut definisi, sistem epitermal terbentuk dekat dengan paleosurface dan, karena itu, setiap sistem yang dijelaskan di atas kemungkinam terletak di bawah selimut alterasi uap panas yang terbentuk di atas tabel paleowater (Gambar 7). Seperti yang ditunjukkan oleh namanya, alterasi ini dibentuk oleh pengasaman air meteorik dingin oleh uap asam yang berasal dari cairan hidrotermal naik yang mendidih. Alterasi uap panas biasanya terdiri dari kristobalit, alunit, dan kaolinit bubuk yang halus, dan memiliki morfologi yang meniru paleotopography. Lapisan silika opaline besar menandai tabel air. Sinter yang mengandung silika juga dapat terbentuk, menandai zona outflow di mana tabel paleowater berpotongan dengan topografi, namun sinter hanya akan
terbentuk di atas atau di cabang sistem LS di mana cairan upwelling memiliki Ph mendekati netral (Simmons et al., 2005). Endapan jenis Carlin Istilah jenis Carlin (CT) pertama kali digunakan untuk mendeskripsikan kelas endapan emas dengan inang sedimen di pusat Nevada menyusul penemuan tambang Carlin pada tahun 1961. Mineralisasi jenis Carlin terdiri dari emas disseminated di batuan kapur dengan lanau (silt) dan batuan lanau kapur terdekalsifikasi dan tersilisifikasi dengan tingkat berbeda-beda, dan ditandai oleh peningkatan rasio As, Sb, Hg, Tl, Au: Ag > 1 dan nilai logam yang sangat rendah (Hofstra dan Cline, 2000; Muntean, 2003; Tabel 1). Mineralisasi tahap ore utama terdiri dari emas di kisi lingkaran pirit arsenik pada inti pirit pra-mineral dan pirit auriferous mengandung jelaga disseminated, dan umumnya di-overprint oleh realgar tahap ore akhir, orpiment dan stibnite dalam rekahan, veinlet dan rongga (Hofstra dan Cline, 2000; Cline, et al., 2005). Endapan dan distrik jenis Carlin yang terbesar dan paling signifikan terletak di Nevada Pusat. Telah terdapat kemajuan signifikan selama dekade terakhir dalam pemahaman usia, latar geologi, dan kontrol endapan-endapan tersebut. Pada skala regional, endapan-endapan tersebut terbentuk dalam kelompok turbidit karbonat lereng-fasies Paleozoik menguntungkan yang mengarah ke utara dan arus puing dalam margin pasif benua Amerika Utara (Gambar 8). Batuan karbonat lereng-fasies membentuk pelat bawah bagi batuan silisiklasik perairan dalam Paleozoik yang telah berulang kali terdorong dari barat selama peristiwa orogenik Paleozoic akhir hingga Cretaceous, yang menyebabkan perkembangan struktur sudut rendah dan lipatan terbuka. Wilayah ini telah di-overprint oleh peristiwa magmatik Jurassic hingga Miosen terkait dengan lempeng subduksi dengan kemiringan timur yang dangkal, dan terpotong oleh serangkaian patahan sudut tinggi mengarah ke utara yang menampung ekstensi Kenozoikum (Hostra dan Cline, 2000). Endapan jenis Carlin dan distrik di mana mereka mengelompok didistribusikan bersama dengan kecenderungan sempit yang terdefinisi dengan baik (Gambar 8) yang sekarang telah dipahami sebagai representasi pecahan kerak yang meluas ke mantel atas. Kecenderungan utama adalah miring ke margin benua pasif Paleozoic awal dan kemungkinan mewakili struktur kerak dalam yang terkait dengan pemecahan benua dari masa Neoproterozoic (Tosdal et al., 2000).

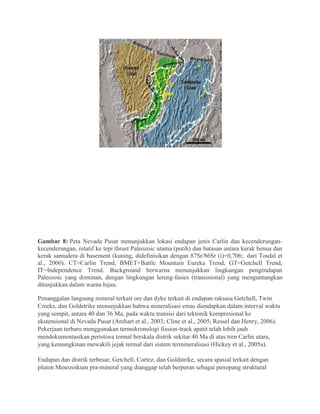

Gambar 8: Peta Nevada Pusat menunjukkan lokasi endapan jenis Carlin dan kecenderungan- kecenderungan, relatif ke tepi thrust Paleozoic utama (putih) dan batasan antara kerak benua dan kerak samudera di basement (kuning, didefinisikan dengan 87Sr/86Sr (i)=0,706;. dari Tosdal et al., 2000). CT=Carlin Trend, BMET=Battle Mountain Eureka Trend, GT=Getchell Trend, IT=Independence Trend. Background berwarna menunjukkan lingkungan pengendapan Paleozoic yang dominan, dengan lingkungan lereng-fasies (transisional) yang menguntungkan ditunjukkan dalam warna hijau. Penanggalan langsung mineral terkait ore dan dyke terkait di endapan raksasa Getchell, Twin Creeks, dan Goldstrike menunjukkan bahwa mineralisasi emas diendapkan dalam interval waktu yang sempit, antara 40 dan 36 Ma, pada waktu transisi dari tektonik kompresional ke ekstensional di Nevada Pusat (Arehart et al., 2003; Cline et al., 2005; Ressel dan Henry, 2006). Pekerjaan terbaru menggunakan termokronologi fission-track apatit telah lebih jauh mendokumentasikan peristiwa termal berskala distrik sekitar 40 Ma di atas tren Carlin utara, yang kemungkinan mewakili jejak termal dari sistem termineralisasi (Hickey et al., 2005a). Endapan dan distrik terbesar, Getchell, Cortez, dan Goldstrike, secara spasial terkait dengan pluton Mesozoikum pra-mineral yang dianggap telah berperan sebagai penopang struktural
selama peristiwa tektonik berikutnya, sehingga meningkatkan patahan dan retakan, dan meningkatkan permeabilitas batuan inang sedimen bagi cairan mineralizing yang baru. Di distrik-distrik tersebut, patahan normal bersudut tinggi dengan sadapan yang dalam merupakan kontrol penting dari mineralisasi, terutama yang mewakili patahan basement yang aktif kembali selama inversi cekungan (Muntean, 2003). Adanya lempeng dorong batuan silisiklastik juga dianggap penting seperti aquaclude berskala distrik yang menaikkan dispersi lateral cairan termineralisasi ke dalam batuan inang reaktif. Aplikasi terbaru dari stratigrafi rangkaian karbonat untuk the Great Basin menunjukkan bahwa batuan inang yang menguntungkan di sebagian besar distrik terbentuk di batasan rangkaian rendah-penyangga urutan ke-3 dalam lingkungan fasies lereng karbonat (Cook and Corboy, 2004). Selama siklus penyangga rendah (permukaan laut rendah), lingkungan lereng karbonat menjadi tidak stabil dan melepaskan urutan turbidit kasar dan aliran puing yang membentuk horison stratigrafis karbonat yang paling menguntungkan bagi mineralisasi CT disseminated. Rekonstruksi paleogeografi dari permukaan erosional Eosen di sepanjang Tren Carlin telah menetapkan bahwa kedalaman pembentukan endapan CT kemungkinan sedalam 1 sampai 3 km (Hickey et al., 2005b). Sebuah kedalaman formasi yang dangkal bagi endapan jenis Carlin juga didukung oleh tekstur hypabyssal dan margin kaca yang diamati dalam dyke Eosen yang telah meng-overprint mineralisasi di tambang Deep Star dan Dee dalam Tren Carlin (Heitt et al, 2003;. Ressel dan Henry, 2006). Sebagian besar endapan terdiri dari zona stratabound yang diumpan secara struktural dari mineralisasi disseminated-replacement dalam horison batuan lanau mengandung kapur tertentu atau dari badan breksi silika-sulfida tingkat tinggi yang dikontrol oleh patahan (Gambar 8; Hofstra dan Cline, 2000; Teal dan Jackson, 2002). Struktur antiklinal dan adanya batuan tudung seperti sill dan dyke dengan kemiringan menengah sangat menguntungkan bagi perkembangan mineralisasi jenis replacement (Muntean, 2003; Tabel 1). Endapan-endapan lain juga dapat terdiri dari mineralisasi fracture-controlled di dinding gantung yang hancur pada struktur utama, atau dari mineralisasi disseminated dalam batuan intrusif felsik dan mafik. Perubahan terkait terdiri dari dekalsifikasi yang luas dari batuan inang dan silifikasi yang memiliki banyak tahap namun lebih proksimal (Gambar 9). Dekalsifikasi yang intens menyebabkan disolusi skala besar dan berkembangnya breksi yang runtuh, yang dapat membentuk sebuah situs mineralisasi yang sangat menguntungkan. Zonasi mineral alterasi mencakup ilit+kaolinit+dikit dan smektit di dalam zona terdekalsifikasi dengan kaolinit tingkat akhir dan bubuk silika+zeolit pada rekahan dalam zona tersilisifikasi ( Kuehn dan Rose , 1992) Mineralisasi emas primer di endapan jenis Carlin bersifat refraktori tetapi sesuai dengan autoklaf dan teknologi ekstraksi pemanggangan. Namun, oksidasi mendalam, dianggap supergen meskipun hal tersebut menyebabkan bentuk yang tidak teratur dan terkadang terbentuk di bawah zona karbon/sulfida sehingga membuat banyak ore karbon dan sulfidik sebelumnya menjadi sesuai dengan leaching sianida konvensional.

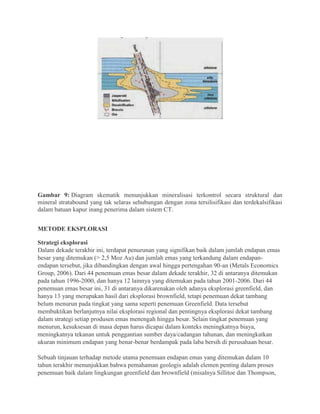

Gambar 9: Diagram skematik menunjukkan mineralisasi terkontrol secara struktural dan mineral stratabound yang tak selaras sehubungan dengan zona tersilisifikasi dan terdekalsifikasi dalam batuan kapur inang penerima dalam sistem CT. METODE EKSPLORASI Strategi eksplorasi Dalam dekade terakhir ini, terdapat penurunan yang signifikan baik dalam jumlah endapan emas besar yang ditemukan (> 2,5 Moz Au) dan jumlah emas yang terkandung dalam endapan- endapan tersebut, jika dibandingkan dengan awal hingga pertengahan 90-an (Metals Economics Group, 2006). Dari 44 penemuan emas besar dalam dekade terakhir, 32 di antaranya ditemukan pada tahun 1996-2000, dan hanya 12 lainnya yang ditemukan pada tahun 2001-2006. Dari 44 penemuan emas besar ini, 31 di antaranya dikarenakan oleh adanya eksplorasi greenfield, dan hanya 13 yang merupakan hasil dari eksplorasi brownfield, tetapi penemuan dekat tambang belum menurun pada tingkat yang sama seperti penemuan Greenfield. Data tersebut membuktikan berlanjutnya nilai eksplorasi regional dan pentingnya eksplorasi dekat tambang dalam strategi setiap produsen emas menengah hingga besar. Selain tingkat penemuan yang menurun, kesuksesan di masa depan harus dicapai dalam konteks meningkatnya biaya, meningkatnya tekanan untuk penggantian sumber daya/cadangan tahunan, dan meningkatkan ukuran minimum endapan yang benar-benar berdampak pada laba bersih di perusahaan besar. Sebuah tinjauan terhadap metode utama penemuan endapan emas yang ditemukan dalam 10 tahun terakhir menunjukkan bahwa pemahaman geologis adalah elemen penting dalam proses penemuan baik dalam lingkungan greenfield dan brownfield (misalnya Sillitoe dan Thompson,
2006). Geokimia dengan didukung geologi memainkan peran penting terutama dalam kasus- kasus di mana endapan terpapar, dan penemuan yang dibantu oleh geofisika dalam beberapa kasus di mana penemuan tersembunyi (Sillitoe dan Thompson, 2006). Pelajaran yang jelas dari analisis ini adalah bahwa geologi harus tetap menjadi fondasi penting dari program eksplorasi emas di masa depan. Oleh karena itu, elemen keberhasilan yang penting untuk para pencari tambang emas adalah pemahaman dan pendeteksian berbagai jenis endapan emas dan latargeologisnya dan kontrol pada skala regional hingga lokal yang menguntungkan, dan semakinbertambahnya di daerah tertutup. Begitu juga dengan pemahaman tentang tingkat erosi yang relatif terhadap kedalaman pembentukan sistem yang dieksplorasi, dari lingkungan di mana mereka dapat dipelihara dengan baik. Unsur lain adalah aplikasi terhadap teknik deteksi yang telah terbukti dan berkembang dengan bijaksana, dengan integrasi yang erat dengan geologi. Strategi yang berhasil harus menekankan fitur deteksi sama banyaknya dengan fitur geologi yang khas dari latar yang menguntungkan, seperti manifestasi hidrotermal dari endapan, seperti alterasi dan mineralisasi, dan produk-produk dispersinya dalam lingkungan permukaan. Selain itu, pendekatan eksplorasi juga perlu mempertimbangkan keunikan dan hal-hal yang tidak biasa sehingga endapan yang tidak sesuai dengan model-model terbaru atau yang terjadi dalam lataryang tidak biasa tidak diabaikan (misalnya Sillitoe 2000b). Eksplorasi sekarang didukung oleh berbagai integrasi data dan alat-alat pengolah yang canggih, dari platform GIS 2D lanjutan, yang memiliki kemampuan untuk menampilkan data pengeboran, hingga paket pemodelan data 3D, pengolahan, dan visualisasi yang telah maju. Paket 3D lebih cocok untuk lingkungan dekat tambang atau lingkungan kaya data, sedangkan platform GIS 2D telah menjadi alat penting dalam eksplorasi regional. Namun, pendekatan apapun harus berfokus pada pendeteksian jejak , atau unsur-unsur jejak dari sistem mineralisasi pada skala regional dan lokal. Terakhir, sumber daya manusia adalah faktor penting dari setiap pendekatan eksplorasi yang baik. Anggota tim tidak hanya harus memiliki kemampuan dan pengalaman, namun mereka juga harus memahami karakteristik dari endapan emas yang mereka cari mendapatkan waktu yang cukup untuk menguji target mereka secara memadai. Faktor-faktor lain seperti pemahaman yang sangat baik mengenai metode eksplorasi yang telah terbukti, penggunaan teknologi yang efektif, kepemimpinan yang antusias dan bertanggung jawab, sikap percaya diri dengan posisi perusahaan, dan menarik serta melatih para profesional muda juga merupakan hal yang penting. Kemajuan dalam Teknik Eksplorasi bagi Endapan Emas Geofisika Dalam dekade terakhir, terdapat kemajuan yang signifikan pada metode geofisika yang telahterbukti dan pada teknik untuk menafsirkan dan untuk memvisualisasikan data geofisika.Kemajuan-kemajuan tersebut mencapai pengaruh penuh mereka dengan pertimbangan yang tepat mengenai sifat-sifat fisik batuan dalam kaitannya dengan manifestasi utama jenis- jenisendapan yang berbeda dan fitur utama dari manifestasi lingkungan inang mereka (Tabel 1) padajenis endapan. Bersamaan dengan berkembangnya model endapan ore, jumlah data petrophyscial juga berkembang, yang dikumpulkan melalui pembalakan lubang bor atau analisis sampel tangan, dan banyak studi terbaru (misalnya Proyek 685 Australian Minerals and Research Organization (AMIRA)-Pembalakan Mineralogis Inti Bor, Chip, dan Bubuk, ProyekUniversity

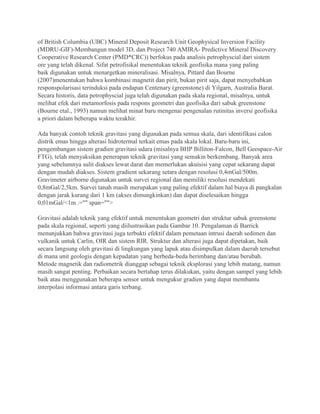

of British Columbia (UBC) Mineral Deposit Research Unit Geophysical Inversion Facility (MDRU-GIF)-Membangun model 3D, dan Project 740 AMIRA- Predictive Mineral Discovery Cooperative Research Center (PMD*CRC)) berfokus pada analisis petrophyscial dari sistem ore yang telah dikenal. Sifat petrofisikal menentukan teknik geofisika mana yang paling baik digunakan untuk menargetkan mineralisasi. Misalnya, Pittard dan Bourne (2007)menentukan bahwa kombinasi magnetit dan pirit, bukan pirit saja, dapat menyebabkan responspolarisasi terinduksi pada endapan Centenary (greenstone) di Yilgarn, Australia Barat. Secara historis, data petrophyscial juga telah digunakan pada skala regional, misalnya, untuk melihat efek dari metamorfosis pada respons geometri dan geofisika dari sabuk greenstone (Bourne etal., 1993) namun melihat minat baru mengenai pengenalan rutinitas inversi geofisika a priori dalam beberapa waktu terakhir. Ada banyak contoh teknik gravitasi yang digunakan pada semua skala, dari identifikasi calon distrik emas hingga alterasi hidrotermal terkait emas pada skala lokal. Baru-baru ini, pengembangan sistem gradien gravitasi udara (misalnya BHP Billiton-Falcon, Bell Geospace-Air FTG), telah menyaksikan penerapan teknik gravitasi yang semakin berkembang. Banyak area yang sebelumnya sulit diakses lewat darat dan memerlukan akuisisi yang cepat sekarang dapat dengan mudah diakses. Sistem gradient sekarang setara dengan resolusi 0,4mGal/500m. Gravimeter airborne digunakan untuk survei regional dan memiliki resolusi mendekati 0,8mGal/2,5km. Survei tanah masih merupakan yang paling efektif dalam hal biaya di pangkalan dengan jarak kurang dari 1 km (akses dimungkinkan) dan dapat diselesaikan hingga 0,01mGal/<1m .="" span=""> Gravitasi adalah teknik yang efektif untuk menentukan geometri dan struktur sabuk greenstone pada skala regional, seperti yang diilustrasikan pada Gambar 10. Pengalaman di Barrick menunjukkan bahwa gravitasi juga terbukti efektif dalam pemetaan intrusi daerah sedimen dan vulkanik untuk Carlin, OIR dan sistem RIR. Struktur dan alterasi juga dapat dipetakan, baik secara langsung oleh gravitasi di lingkungan yang lapuk atau disimpulkan dalam daerah tersebut di mana unit geologis dengan kepadatan yang berbeda-beda berimbang dan/atau berubah. Metode magnetik dan radiometrik dianggap sebagai teknik eksplorasi yang lebih matang, namun masih sangat penting. Perbaikan secara bertahap terus dilakukan, yaitu dengan sampel yang lebih baik atau menggunakan beberapa sensor untuk mengukur gradien yang dapat membantu interpolasi informasi antara garis terbang.
Gambar 10: Respon gravitasi Bouguer (2.67g/cc) dari Goldfields Timur, Australia (kiri) dan Sabuk Greenstone Abitibi, Kanada (kanan) dengan struktur regional dan lokasi endapan emas yang besar. Data Goldfields Timur dari Geological Survey of Western Australia; data Abitibi dari Geological Survey of Canada. Salah satu kemajuan yang paling besar dalam geofisika adalah inversi rutin data lapangan potensial (magnetik dan gravitasi) dalam 3D. Kemajuan dalam daya komputer telah memungkinkan inversi diterapkan pada berbagai permasalahan, dari pemodelan target diskrit hingga geologi regional. Ada banyak contoh baik dari inversi 3D yang digunakan untuk memetakan alterasi yang terkait dengan sistem emas, misalnya oleh Coggon (2003) di Wallaby, Australia Barat, dan oleh Wallace (2007) di Musselwhite, Kanada. Namun, kurangnya kendala petrofisika dan geologis, dan dorongan untuk melihat data dalam 3D juga menyebabkan penerapan teknik inversi 3D yang tidak pantas. Popularitas inversi data lapangan yang potensial telah menyebabkan dorongan baru untuk inversi data listrik. Meskipun secara perhitungan lebih intensif, teknik listrik baru saja mulai dimodelkan dalam 3D. Data magnetotelurik (MT), misalnya, secara tradisional telah diperoleh dan diproses dalam 2D (Petrick, 2007). Solusi terbaik untuk memecahkan masalah eksplorasi sebenarnya adalah dengan memperoleh data yang dapat diproses dalam 3D. Contoh terbaru dari manfaat pengolahan data

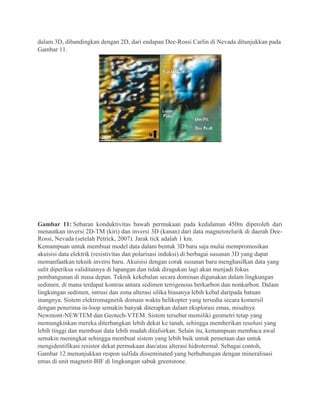

dalam 3D, dibandingkan dengan 2D, dari endapan Dee-Rossi Carlin di Nevada ditunjukkan pada Gambar 11. Gambar 11: Sebaran konduktivitas bawah permukaan pada kedalaman 450m diperoleh dari menautkan inversi 2D-TM (kiri) dan inversi 3D (kanan) dari data magnetotelurik di daerah Dee- Rossi, Nevada (setelah Petrick, 2007). Jarak tick adalah 1 km. Kemampuan untuk membuat model data dalam bentuk 3D baru saja mulai mempromosikan akuisisi data elektrik (resistivitas dan polarisasi induksi) di berbagai susunan 3D yang dapat memanfaatkan teknik inversi baru. Akuisisi dengan corak susunan baru menghasilkan data yang sulit diperiksa validitasnya di lapangan dan tidak diragukan lagi akan menjadi fokus pembangunan di masa depan. Teknik kekebalan secara dominan digunakan dalam lingkungan sedimen, di mana terdapat kontras antara sedimen terrigenous berkarbon dan nonkarbon. Dalam lingkungan sedimen, intrusi dan zona alterasi silika biasanya lebih kebal daripada batuan inangnya. Sistem elektromagnetik domain waktu helikopter yang tersedia secara komersil dengan penerima in-loop semakin banyak diterapkan dalam eksplorasi emas, misalnya Newmont-NEWTEM dan Geotech-VTEM. Sistem tersebut memiliki geometri tetap yang memungkinkan mereka diterbangkan lebih dekat ke tanah, sehingga memberikan resolusi yang lebih tinggi dan membuat data lebih mudah ditafsirkan. Selain itu, kemampuan membaca awal semakin meningkat sehingga membuat sistem yang lebih baik untuk pemetaan dan untuk mengidentifikasi resistor dekat permukaan dan/atau alterasi hidrotermal. Sebagai contoh, Gambar 12 menunjukkan respon sulfida disseminated yang berhubungan dengan mineralisasi emas di unit magnetit-BIF di lingkungan sabuk greenstone.
Topografi Magnetik
HEM – Akhir Waktu (6m detik) Gambar 12: Respons data topografi, magnetik, dan akhir waktu dari helikopter EM dari endapan sulfida disseminated, Danau Victoria Goldfields, Tanzania. Lebar gambar ~2,5 km. Survei seismik tidak banyak diterapkan untuk eksplorasi emas di area batuan keras. Hal ini sebagian besar disebabkan oleh geometri 3D kontak litologi yang rumit dan sifat kemiringannya yang seringkali curam dan tingginya biaya akuisisi dibandingkan dengan teknik geofisika lainnya. Walaupun begitu, dalam beberapa tahun terakhir, survei seismik telah digunakan di skala lokal (Stoltz et. Al., 2004) dan regional untuk memetakan stratigrafi dan struktur dalam latar geologi yang sesuai. Bersamaan dengan kemajuan dalam pemahaman model emas, metode dan teknik geofisika untuk menafsirkan dan memvisualisasikan data juga mengalami kemajuan. Salah satu langkah terbesar dalam dekade terakhir adalah akuisisi dan aplikasi data petrofisikal untuk memecahkan masalah-masalah geologi. Pendekatan ini dapat mengarah pada penemuan mineralisasi emas dengan mengaitkan respon geofisika ke jenis batuan yang berbeda atau ke alterasi. Geokimia Dalam eksplorasi regional, geokimia sedimen sungai, dalam bentuk fraksi halus konvensional, BLEG (Bulk Leach Extractable Gold), leach sianida, atau sampel konsentrat dulang, terus menjadi alat penting dalam eksplorasi emas. Pada skala yang lebih lokal, teknik geokimia seperti sampel tanah, ketimpangan, dan chip batuan biasanya efektif dalam mendefinisikan anomali yang terkait dengan endapan outcropping atau subcropping. Kombinasi dari unsur-unsur yang merupakan karakteristik asosiasi metalogenik dari berbagai model endapan (Tabel 1) dapat digunakan secara bersamaan untuk memprioritaskan anomali sesuai dengan jenis model. Emas bebas mentah yang terdapat di banyak endapan emas, terutama di RIR, orogenik, dan beberapa

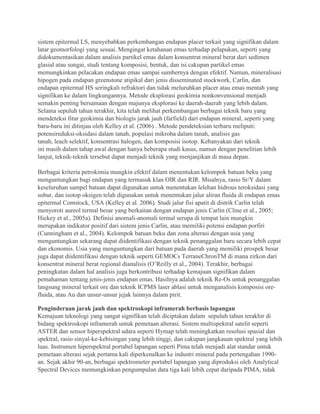

sistem epitermal LS, menyebabkan perkembangan endapan placer terkait yang signifikan dalam latar geomorfologi yang sesuai. Mengingat ketahanan emas terhadap pelapukan, seperti yang didokumentasikan dalam analisis partikel emas dalam konsentrat mineral berat dari sedimen glasial atau sungai, studi tentang komposisi, bentuk, dan isi cakupan partikel emas memungkinkan pelacakan endapan emas sampai sumbernya dengan efektif. Namun, mineralisasi hipogen pada endapan greenstone atipikal dari jenis disseminated stockwork, Carlin, dan endapan epitermal HS seringkali refraktori dan tidak meluruhkan placer atau emas mentah yang signifikan ke dalam lingkungannya. Metode eksplorasi geokimia nonkonvensional menjadi semakin penting bersamaan dengan majunya eksplorasi ke daerah-daerah yang lebih dalam. Selama sepuluh tahun terakhir, kita telah melihat perkembangan berbagai teknik baru yang mendeteksi fitur geokimia dan biologis jarak jauh (farfield) dari endapan mineral, seperti yang baru-baru ini ditinjau oleh Kelley et al. (2006) . Metode pendeteksian terbaru meliputi: potensireduksi-oksidasi dalam tanah, populasi mikroba dalam tanah, analisis gas tanah, leach selektif, konsentrasi halogen, dan komposisi isotop. Kebanyakan dari teknik ini masih dalam tahap awal dengan hanya beberapa studi kasus, namun dengan penelitian lebih lanjut, teknik-teknik tersebut dapat menjadi teknik yang menjanjikan di masa depan. Berbagai kriteria petrokimia mungkin efektif dalam menentukan kelompok batuan beku yang menguntungkan bagi endapan yang termasuk klan OIR dan RIR. Misalnya, rasio Sr/Y dalam keseluruhan sampel batuan dapat digunakan untuk menentukan lelehan hidrous teroksidasi yang subur, dan isotop oksigen telah digunakan untuk menentukan jalur aliran fluida di endapan emas epitermal Comstock, USA (Kelley et al. 2006). Studi jalur fisi apatit di distrik Carlin telah menyoroti aureol termal besar yang berkaitan dengan endapan jenis Carlin (Cline et al., 2005; Hickey et al., 2005a). Definisi anomali-anomali termal serupa di tempat lain mungkin merupakan indikator positif dari sistem jenis Carlin, atau memiliki potensi endapan porfiri (Cunningham et al., 2004). Kelompok batuan beku dan zona alterasi dengan usia yang menguntungkan sekarang dapat diidentifikasi dengan teknik penanggalan baru secara lebih cepat dan ekonomis. Usia yang menguntungkan dari batuan pada daerah yang memiliki prospek besar juga dapat diidentifikasi dengan teknik seperti GEMOCs TerraneChronTM di mana zirkon dari konsentrat mineral berat regional dianalisis (O’Reilly et al., 2004). Terakhir, berbagai peningkatan dalam hal analisis juga berkontribusi terhadap kemajuan signifikan dalam pemahaman tentang jenis-jenis endapan emas. Hasilnya adalah teknik Re-Os untuk penanggalan langsung mineral terkait ore dan teknik ICPMS laser ablasi untuk menganalisis komposisi ore- fluida, atau Au dan unsur-unsur jejak lainnya dalam pirit. Penginderaan jarak jauh dan spektroskopi inframerah berbasis lapangan Kemajuan teknologi yang sangat signifikan telah diciptakan dalam sepuluh tahun terakhir di bidang spektroskopi inframerah untuk pemetaan alterasi. Sistem multispektral satelit seperti ASTER dan sensor hiperspektral udara seperti Hymap telah meningkatkan resolusi spasial dan spektral, rasio sinyal-ke-kebisingan yang lebih tinggi, dan cakupan jangkauan spektral yang lebih luas. Instrumen hiperspektral portabel lapangan seperti Pima telah menjadi alat standar untuk pemetaan alterasi sejak pertama kali diperkenalkan ke industri mineral pada pertengahan 1990- an. Sejak akhir 90-an, berbagai spektrometer portabel lapangan yang diproduksi oleh Analytical Spectral Devices memungkinkan pengumpulan data tiga kali lebih cepat daripada PIMA, tidak
hanya dari inti, chip, dan pulp, tetapi juga jauh dari singkapan, pemotongan jalan, parit, dan dinding pit terbuka. Sistem hiperspektral berbasis laboratorium milik CSIRO, yaitu Hylogger dan Hychipper, mengoperasikan gambar secara otomatis dan spektral lebih dari 700m dari inti/hari dan menganalisis sampel chip hingga 2000-3000 RC/hari. Sebuah tinjauan rinci tentang teknologi ini dilakukan oleh Agar dan Coulter (2007, buku ini). Kemajuan teknis seperti itu menyebabkan adanya peningkatan pada kemampuan dalam pemetaan alterasi, struktur, litologi, dan regolit, terutama di tingkat distrik untuk skala endapan. Pemetaan alterasi berbasis spektral telah membantu membangun model alterasi untuk sejumlah jenis endapan, seperti endapan epitermal HS dan sabuk greenstone. Pemetaan tersebut memberikan definisi yang lebih baik mengenai jejak alterasi dan zonasi dari kumpulan mineral, misalnya dalam sistem HS di mana mineral lempung sulit diidentifikasi secara visual (Thompson et al., 1999). Pendekatan ini juga mengidentifikasi perubahan tak kentara dalam unsur kimia mineral, terutama dalam mika putih (ilit-muskovit) dan klorit (AusSpec, 1997), yang meningkatkan kemampuan vektor. Selanjutnya, informasi tentang unsur kimia mineral dari mika putih dan klorit dapat cepat diekstraksi secara semi-otomatis dari data spektral sehingga memungkinkan penentuan informasi komposisi secara rutin (Pontual, 2004). Sebagai contoh, Pima, Hylogger, Hychipper, dan studi mineralogi terintegrasi di Kanowna Belle menunjukkan untuk pertama kalinya zonasi komposisi mika yang diperluas beberapa kilometer di luar endapan greenstone 7 Moz di Provinsi Goldfield Timur, Australia Barat (Halley, 2006). Penelitian ini menunjukkan bahwa mineralisasi emas terkait secara spasial dengan daerah transisi antara phengite pembawa V dan muskovit Barich (Gambar 13). Pola zonasi serupa, dari luas spasial yang mirip, juga telah didokumentasikan di endapan emas lainnya di sabuk greenstone, seperti di St Ives dan Wallaby, di Australia Barat dan di kamp Timmins, di Abitibi (Halley, 2006). Sistem hiperspektral airborne seperti Hymap telah berhasil memetakan zonasi komposisi mineral seperti itu di daerah yang luas (Cudahy et al, 2000). Pemetaan komposisi mineral berbasis spektral menyediakan alat-alat vektor baru dalam sistem hidrotermal besar, dan memperluas jejak alterasi melampaui batas yang sebelumnya diketahui. Jejak alterasi yang lebih besar dan kemampuan tinggi vektor mineral tersebut memungkinkan dilakukannya pengeboran dengan kerapatan yang lebih rendah untuk penargetan skala kamp, dan terutama secara tertutup. Alat pemetaan alterasi skala yang paling sering digunakan di tingkat regional hingga distrik dalam beberapa tahun terakhir adalah ASTER. Dengan alat ini,para ahli geologi mampu memperoleh informasi mineralogi permukaan yang berguna untuk pemetaan alterasi, litologi, dan struktur, dengan resolusi mineralogi yang lebih banyak daripada yang bisa didapatkan dengan menggunakan pencitraan Landsat TM yang lebih tua. Berbeda dengan anomali-anomali Landsat “FeOx—Tanah Liat,” resolusi spektral yang lebih ditingkatkan dari sistem ASTER memungkinkan dikenalnya mineral alterasi dan kelompok mineral tertentu.Dengan gelang-gelang yang diposisikan secara kritis di sepanjang daerah-daerah yang terlihat, dekat inframerah, inframerah gelombang pendek, dan inframerah termal, tanda- tanda spektral dari alterasi argilik lanjutan, alterasi argilik, dan silisifikasi yang berhubungan dengan sistem HS dapat dibedakan dengan mudah (Rowan et al, 2003). Melalui kalibrasi tinggi, berdasarkan data lapangan atau data hiperspektral seperti Hyperion, ASTER dapat memetakan
alterasi ilit dan ilit-smektit yang terkait dengan sistem epitermal sulfidasi rendah (Zhou, 2005) dan alterasi filik dalam sistem porfiri (Mars dan Rowan, 2007). Selain itu, gelang inframerah termal (TIR) pada ASTER memungkinkan pemetaan kelimpahan silika dan/atau kuarsa dan litologi (Rowan dan Mars, 2003). Gambar 13: Model 3D dari mineralisasi emas (abu-abu) dan unsur kimia mika putih (biru adalah phengitic, coklat adalah muscovitic) di Kanowna Belle, EasternGoldfields, Australia. Looking ENE. Dari Halley (2006) Sejak diluncurkan pada tahun 1999, ASTER telah terbukti paling efektif dalam pemetaan sistem bersulfidasi tinggi yang terpapar pada skala distrik-regional di daerah kering, semi-kering, hingga daerah yang kurang luas dan bervegetasi di seluruh dunia. Contoh yang dapat diambil adalah dari endapan epitermal HS kelas dunia Pascua-Lama dan Veladero di Chili. Pemetaan Aster dengan jelas mengidentifikasi pusat silisifikasi dan alterasi argilik lanjutan, serta alterasi luar hingga argilik yang berhubungan dengan endapan-endapan HS tersebut (Gambar 14). Dari

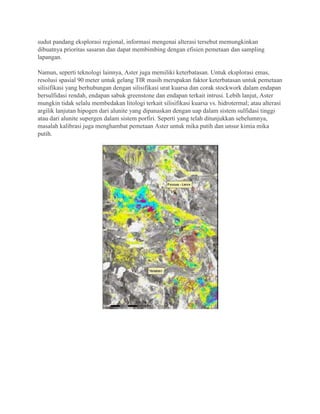

sudut pandang eksplorasi regional, informasi mengenai alterasi tersebut memungkinkan dibuatnya prioritas sasaran dan dapat membimbing dengan efisien pemetaan dan sampling lapangan. Namun, seperti teknologi lainnya, Aster juga memiliki keterbatasan. Untuk eksplorasi emas, resolusi spasial 90 meter untuk gelang TIR masih merupakan faktor keterbatasan untuk pemetaan silisifikasi yang berhubungan dengan silisifikasi urat kuarsa dan corak stockwork dalam endapan bersulfidasi rendah, endapan sabuk greenstone dan endapan terkait intrusi. Lebih lanjut, Aster mungkin tidak selalu membedakan litologi terkait silisifikasi kuarsa vs. hidrotermal; atau alterasi argilik lanjutan hipogen dari alunite yang dipanaskan dengan uap dalam sistem sulfidasi tinggi atau dari alunite supergen dalam sistem porfiri. Seperti yang telah ditunjukkan sebelumnya, masalah kalibrasi juga menghambat pemetaan Aster untuk mika putih dan unsur kimia mika putih.
Gambar 14: Alterasi peta Aster dari distrik Pascua Lama-Veladero, Chili. Alterasi alunite intens pada inti sistem ditampilkan dalam warna merah sampaimagenta, bergradasi ke alterasi argilik dalam warna biru kehijauan dan kuning. Silisifikasi ditampilkan dalam warna merah tua. KESIMPULAN Dalam dekade terakhir, telah ada kemajuan yang signifikan dalam pemahaman geologi, latar dan kontrol dari beragam jenis endapan emas, termasuk diakuinya jenis-jenis endapan baru di lingkungan baru. Kemajuan tersebut sejajar dengan perkembangan integrasi, pengolahan, dan teknik visualisasi data, dan kemajuan dalam teknik deteksi geofisika, geokimia dan spektral. Para ahli geologi kini lebih siap untuk menghadapi tantangan yang semakin sulit untuk menemukan emas. Namun, salah satu pelajaran utama dari dekade terakhir, seperti yang diingatkan oleh Sillitoe dan Thompson (2006), adalah bahwa pekerjaan eksplorasi harus tetap didasarkan pada faktor geologi, khususnya di lapangan, dan teknik pendeteksian yang rumit dan alat-alat yang tersedia hanya akan bermanfaat penuh apabila diintegrasikan erat dengan kerangka geologi yang baik. Ucapan Terima Kasih Penulis ingin mengucapkan terima kasih kepada penyelenggara atas undangannya kepada Barrick untuk berkontribusi untuk volume, dan D. Kontak, T. Lane, R. Penzak, dan L. Reed atas komentar-komentarnya yang membangun bagi naskah awal tulisan ini, serta John Smith dan Dave Brookes atas kecakapannya dalam menyusun diagram-diagram yang dipilih. Penulis juga mengucapkan terima kasih pada Barrick Gold Corporation atas izinnya untuk memublikasikan makalah ini.

More Related Content

PPTX
Teknik Eksplorasi Tambang
bynyongker29

DOCX
Eksplorasi emas
byBeatriks Nasa

DOCX
Eksplorasi geokimia
byKhairunnas Khairunnas

PPTX
Eksplorasi geokimia
bySastra Diharlan

PDF
Cara Terbentuknya Berbagai Macam Sumber Daya Mineral
byMira Micako

PPTX
Model endapan bahan galian
byseed3d

PDF
Mineralogi
byhariia

PPT
2 bab i mineral dan sumber daya mineral dan klasifikasinya
byAlviyanda Whoost

Teknik Eksplorasi Tambang
bynyongker29

Eksplorasi emas
byBeatriks Nasa

Eksplorasi geokimia
byKhairunnas Khairunnas

Eksplorasi geokimia
bySastra Diharlan

Cara Terbentuknya Berbagai Macam Sumber Daya Mineral
byMira Micako

Model endapan bahan galian
byseed3d

Mineralogi
byhariia

2 bab i mineral dan sumber daya mineral dan klasifikasinya
byAlviyanda Whoost


What's hot

PPT
1. pendahuluan genesa endapan mineral
byIrvan Aditya

PPTX
Ppt piropilit
by085753889956

PDF
32998366 genesa-bahan-galian-complete2
byBarka Manilapai

DOCX
Pembentukan Mineral Logam di Indonesia
byAlbert Tiar

PPTX
pembentukan.mineral di alam
byRahmawati03

PDF
Bab 3-bentuk-dan-tekstur-bijih
byRomi Fadli

PDF
59103938 bab-4-klasifikasi-endapan-mineral
byrramdan383

DOCX
Makalah mineral dan batuan YOGI
byYogiShidiq

PPTX
New microsoft office power point presentation
byBudisantoso Peujakesuma

DOCX
Paper
byJoe Binsar

PDF
33920332 bahan-galian-zeolit
byyassir24

PDF
1 mineral-dan-batuan-1-pdf
byPT Antam Tbk

PPTX
Praktek kimia kimia unsur
byphiliplambok

PPTX
Presentation geokimia magmatisme
byAmelia Devi Rizqi

PPT
Mineral dan Batuan
byYeti Rohayati

PPTX
Endapan epithermal agus sabar
byagus sabar sabdono

1. pendahuluan genesa endapan mineral
byIrvan Aditya

Ppt piropilit
by085753889956

32998366 genesa-bahan-galian-complete2
byBarka Manilapai

Pembentukan Mineral Logam di Indonesia
byAlbert Tiar

pembentukan.mineral di alam
byRahmawati03

Bab 3-bentuk-dan-tekstur-bijih
byRomi Fadli

59103938 bab-4-klasifikasi-endapan-mineral
byrramdan383

Makalah mineral dan batuan YOGI
byYogiShidiq

New microsoft office power point presentation
byBudisantoso Peujakesuma

Paper
byJoe Binsar

33920332 bahan-galian-zeolit
byyassir24

1 mineral-dan-batuan-1-pdf
byPT Antam Tbk

Praktek kimia kimia unsur
byphiliplambok

Presentation geokimia magmatisme
byAmelia Devi Rizqi

Mineral dan Batuan
byYeti Rohayati

Endapan epithermal agus sabar
byagus sabar sabdono


Similar to Emas dan teknologi eksplorasinya

PPTX
Endapan emas orogenik
byXtivanus Fransiskus

PDF
Endapan phorpiry
byNon'k Moloku

PDF
3. tinjauan emas epitermal
byCoal Lignite

PPTX
GBG-PERTEMUAN-IX DEP. PORFIRI & SKARN.pptx
byUntung Suryanto

PDF
Materi 03 Klasifikasi dan Pembentukan Endapan Bahan Galian.pdf
bywisnuramadhan18

PDF
2. Endapan Porfiri
byTracy Hill

Endapan emas orogenik
byXtivanus Fransiskus

Endapan phorpiry
byNon'k Moloku

3. tinjauan emas epitermal
byCoal Lignite

GBG-PERTEMUAN-IX DEP. PORFIRI & SKARN.pptx
byUntung Suryanto

Materi 03 Klasifikasi dan Pembentukan Endapan Bahan Galian.pdf
bywisnuramadhan18

2. Endapan Porfiri
byTracy Hill


Emas dan teknologi eksplorasinya

  • 1.
    Endapan Ore danTeknologi Eksplorasi ABSTRAK Emas adalah komoditas utama dalam suatu aneka jenis cadangan emas yang luas. Dalam dekade terakhir, terdapat kemajuan yang signifikan dalam klasifikasi, definisi, dan pemahaman tentang jenis-jenis endapan emas utama. Tiga klan utama endapan sekarang telah didefinisikan secara luas, masing-masing mengandung berbagai jenis endapan tertentu dengan karakteristik umum dan latar daerah tektonik. Klan orogenik telah diperkenalkan sebagai klan yang mengandung endapan tipe urat yang terbentuk selama pemendekan kerak pada inang greenstone, BIF atau rangkaian batuan sedimen klastik mereka. Endapan klan terkait intrusi tereduksi yang baru berbagi logam khusus Au-Bi-Te-As dan suatu hubungan dengan intrusi granit pasca-orogenik equigranular yang mengalami reduksi menengah. Endapan terkait intrusi teroksidasi, termasuk porfiri, skarn, dan endapan epitermal dengan sulfidasi tinggi, memiliki hubungan dengan porfiri tingkat tinggi teroksidasi dalam busur magmatik. Jenis endapan penting lainnya yaitu Carlin, epitermal rendah sulfidasi, VMS kaya Au, dan endapan Witwatersrand. Fitur geologi utama dari lingkungan pembentuk ore dan manifestasi geologi utama dari jenis endapan yang berbeda-beda membentuk area sistem ore yang ditargetkan dalam program eksplorasi. Kami telah membuat kemajuan penting dalam mengintegrasikan, memproses, dan memvisualisasikan set data yang semakin rumit di platform 2D dan 3D GIS. Untuk eksplorasi emas, kemajuan geofisika yang penting adalah gravitasi udara, inversi 3D rutin dari data lapangan potensial, dan modeling 3D dari data elektrik. Peningkatan pada spektroskopi inframerah berbasis satelit, udara, dan lapangan telah meningkatkan pemetaan alterasi di sekitar sistem emas secara signifikan sehingga memperluas dimensi area dan meningkatkan kemampuan vectoring. Geokimia konvensional tetap sangat penting untuk eksplorasi emas, sementara teknik-teknik baru yang menjanjikan sedang dalam proses pengujian. Pemilihan metode eksplorasi yang tepat harus ditentukan oleh karakteristik model yang ditargetkan, pengaturan geologinya, serta lingkungan permukaannya. Kedua eksplorasi greenfield dan brownfield berkontribusi terhadap penemuan endapan emas yang besar (>2,5 moz Au) dalam dekade terakhir ini, tetapi tingkat penemuannya telah menurun secara signifikan. Para ahli geologi sekarang ini memiliki peralatan yang lebih baik daripada sebelumnya guna menghadapi tantangan yang sulit ini, tetapi pemahaman geologis serta kerja lapangan yang berkualitas merupakan faktor penemuan yang penting dan harus tetap menjadi dasar utama dari program eksplorasi. PENDAHULUAN Semenjak konferensi Eksplorasi 1997, terdapat kemajuan yang signifikan dalam pengklasifikasian dan pemahaman tentang endapan emas. Kemajuan yang lebih besar juga kemungkinan terdapat di bidang eksplorasi geokimia, geofisika, dan integrasi data, sehingga peralatan yang lebih baik dapat tersedia guna membantu penemuan endapan emas baru. Makalah ini bertujuan untuk memberikan informasi mengenai model endapan emas serta pendekatan dan teknik baru yang sekarang dapat digunakan untuk menemukan endapan emas. Emas terbentuk
  • 2.
    pada berbagai jenisendapan dan latar, namun makalah ini berfokus pada jenis-jenis endapan di mana emas membentuk komoditas ekonomi utama atau produk pendukung. Endapan di mana emas hanya terbentuk sebagai hasil sampingan tidak dipertimbangkan, termasuk endapan IOCG. Porfiri Cu-Au dan endapan VMS kaya Au tidak dibahas karena mereka merupakan objek dari makalah yang berbeda di dalam buku ini. Begitu juga dengan endapan emas jenis Witwatersrand, yang telah seringkali ditinjau dalam buku-buku terbaru (Frimmel et al., 2005; Law dan Phillips, 2005). Sebagian besar eksplorasi disibukkan dengan proses pendefinisian jejak endapan emas yang dikenal dan pengintegrasian berbagai teknik dengan kondisi geologis untuk mendapatkan identifikasi dan deteksi yang efisien. Oleh karena itu, bagian pertama dari makalah ini mengkaji jenis-jenis utama dari endapan emas dan unsur utama dari jejak mereka, yang di sini didefinisikan sebagai karakteristik gabungan dari endapan- endapan tersebut dan latar lokal sampai regionalnya. Bagian kedua membahas teknik dan pendekatan yang sekarang dapat digunakan untuk mengenali dan mendeteksi jejak-jejak tersebut. TINJAUAN TERHADAP SISTEM EMAS Banyak hal mengenai endapan emas telah dipublikasikan dalam dekade terakhir, yang mengarah kepada (1) peningkatan yang signifikan dalam pemahaman terhadap beberapa model, (2) definisi jenis atau sub-jenis endapan baru, dan (3) pengenalan istilah-istilah baru. Namun, tetap terdapat ketidakpastian yang signifikan mengenai perbedaan spesifik beberapa jenis endapan. Akibatnya, endapan raksasa tertentu dianggap berasal dari jenis endapan yang berbeda oleh penulis yang berbeda pula. Dalam makalah ini, kami mengadopsi tata nama yang paling diterima dan model yang digunakan dalam tinjauan penting yang diterbitkan dalam dekade terakhir (misalnya Hagemann dan Brown, 2000; Sillitoe dan Hedenquist, 2003). Seperti ditunjukkan dalam Gambar 1 dan disusun dalam Tabel 1, tiga belas jenis endapan emas yang signifikan secara global saat ini telah diakui, masing-masing dengan karakteristik dan lingkungan pembentukan yang didefinisikan dengan baik. Jenis-jenis minor dari endapan emas tidak dibahas dalam makalah ini. Seperti yang diusulkan oleh Robert et al. (1997) dan Poulsen et al. (2000), banyak jenis endapan emas tesebut dapat dikelompokkan menjadi klan, yaitu keluarga endapan yang terbentuk baik oleh proses terkait ataupun yang merupakan produk yang berbeda dari sistem hidrotermal berskala besar. Klan-klan ini sesuai dengan kelas utama model emas, seperti yang bersifak orogenik, terkait intrusi tereduksi, serta terkait intrusi teroksidasi (Hagemann dan Brown, 2000). Jenis endapan seperti Carlin, VMS kaya Au, dan sulfidasi rendah yang dipandang oleh penulis yang berbeda-beda baik sebagai model yang berdiri sendiri atau sebagai anggota klan terkait intrusi teroksidasi yang lebih luas. Di sini, mereka diperlakukan sebagai jenis endapan yang berdiri sendiri, sementara endapan epitermal alkalik dan sulfidasi menengah dan tinggi dianggap sebagai bagian dari klan terkait intrusi teroksidasi. Endapan Witwatersrand masih kontroversial dan dianggap sebagai paleoplacer termodifikasi ataupun sebagai endapan orogenik.
  • 3.
    Gambar 1: Skemapotong melintang menunjukkan unsur-unsur geologi penting dari sistem emas utama dan kedalaman kerak dari landasan mereka. Perhatikan skala kedalaman logaritmik. Dimodifikasi dari Poulsen et al. (2000), dan Robert (2004a). Jenis dan klan endapan utama Istilah orogenic (orogenik) awalnya diperkenalkan oleh Groves et al. (1998) sebagai pengakuan atas fakta bahwa endapan emas tipe urat kuarsa-karbonat dalam greenstone dan sabuk batu tulis, termasuk di BIF, memiliki karakteristik yang mirip dan dibentuk oleh proses yang mirip pula. Awalnya, model orogenik diterapkan secara ketat pada endapan tipe urat sintektonik yang terbentuk pada tingkat kerak pertengahan dalam latar kompresional atau transpressional, yaitu endapan syn-orogenik. Namun, istilah ini semakin diperluas untuk mencakup endapan-endapan yang relatif pasca-orogenik terhadap proses pembentukannya di kedalaman kerak. Hal ini menyebabkan ambiguitas yang signifikan dalam pendefinisian batasan antara model endapan orogenik dan terkait intrusi tereduksi akibat banyak jenis contoh yang dianggap berasal dari model yang berbeda-beda oleh banyak penulis (Thompson dan Newberry, 2000;. Goldfarb et al, 2001). Dalam makalah ini, seperti yang digambarkan pada Gambar 1, definisi klan orogenik hanya mencakup endapan tipe urat kuarsa-karbonat syn-tektonik dan yang setara, yang dibentuk pada kerak tingkat pertengahan. Jenis endapan khusus dalam klan ini meliputi endapan urat dengan inang turbidit dan greenstone, serta urat dengan inang BIF dan endapan replacement sulfidik (Gambar 1, Tabel 1). Seperti yang dibahas lebih rinci di bawah, masalah yang membingungkan adalah bahwa sabuk greenstone juga mengandung jenis endapan emas yang tidak sesuai dengan model orogenik sebagaimana didefinisikan di sini (Groves et al, 2003;.. Robert et al, 2005). Tidak ada konsensus tentang asal-usul endapan atipikal tersebut. Model terkait intrusi tereduksi (RIR) telah didefinisikan dengan lebih baik dalam dekade terakhir (cf. Lang et al., 2000). Endapan-endapan dari klan ini dibedakan oleh hubungan logam Au-Bi-Te-As dan hubungan erat spasial dan temporal dengan intrusi granitik equigranular tereduksi tingkat sedang (Tabel 1; Thompson dan Newberry, 2000). Endapan tersebut utamanya terbentuk pada rangkaian
  • 4.

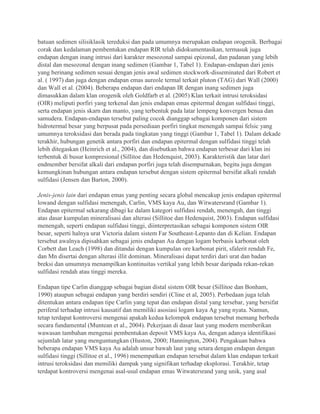

    batuan sedimen silisiklasiktereduksi dan pada umumnya merupakan endapan orogenik. Berbagai corak dan kedalaman pembentukan endapan RIR telah didokumentasikan, termasuk juga endapan dengan inang intrusi dari karakter mesozonal sampai epizonal, dan padanan yang lebih distal dan mesozonal dengan inang sedimen (Gambar 1, Tabel 1). Endapan-endapan dari jenis yang berinang sedimen sesuai dengan jenis awal sedimen stockwork-disseminated dari Robert et al. ( 1997) dan juga dengan endapan emas aureole termal terkait pluton (TAG) dari Wall (2000) dan Wall et al. (2004). Beberapa endapan dari endapan IR dengan inang sedimen juga dimasukkan dalam klan orogenik oleh Goldfarb et al. (2005) Klan terkait intrusi teroksidasi (OIR) meliputi porfiri yang terkenal dan jenis endapan emas epitermal dengan sulfidasi tinggi, serta endapan jenis skarn dan manto, yang terbentuk pada latar lempeng konvergen benua dan samudera. Endapan-endapan tersebut paling cocok dianggap sebagai komponen dari sistem hidrotermal besar yang berpusat pada persediaan porfiri tingkat menengah sampai felsic yang umumnya teroksidasi dan berada pada tingkatan yang tinggi (Gambar 1, Tabel 1). Dalam dekade terakhir, hubungan genetik antara porfiri dan endapan epitermal dengan sulfidasi tinggi telah lebih ditegaskan (Heinrich et al., 2004), dan disebutkan bahwa endapan terbesar dari klan ini terbentuk di busur kompresional (Sillitoe dan Hedenquist, 2003). Karakteristik dan latar dari endmember bersifat alkali dari endapan porfiri juga telah disempurnakan, begitu juga dengan kemungkinan hubungan antara endapan tersebut dengan sistem epitermal bersifat alkali rendah sulfidasi (Jensen dan Barton, 2000). Jenis-jenis lain dari endapan emas yang penting secara global mencakup jenis endapan epitermal lowand dengan sulfidasi menengah, Carlin, VMS kaya Au, dan Witwatersrand (Gambar 1). Endapan epitermal sekarang dibagi ke dalam kategori sulfidasi rendah, menengah, dan tinggi atas dasar kumpulan mineralisasi dan alterasi (Sillitoe dan Hedenquist, 2003). Endapan sulfidasi menengah, seperti endapan sulfidasi tinggi, diinterpretasikan sebagai komponen sistem OIR besar, seperti halnya urat Victoria dalam sistem Far Southeast-Lepanto dan di Kelian. Endapan tersebut awalnya dipisahkan sebagai jenis endapan Au dengan logam berbasis karbonat oleh Corbett dan Leach (1998) dan ditandai dengan kumpulan ore karbonat pirit, sfalerit rendah Fe, dan Mn disertai dengan alterasi illit dominan. Mineralisasi dapat terdiri dari urat dan badan breksi dan umumnya menampilkan kontinuitas vertikal yang lebih besar daripada rekan-rekan sulfidasi rendah atau tinggi mereka. Endapan tipe Carlin dianggap sebagai bagian distal sistem OIR besar (Sillitoe dan Bonham, 1990) ataupun sebagai endapan yang berdiri sendiri (Cline et al, 2005). Perbedaan juga telah ditentukan antara endapan tipe Carlin yang tepat dan endapan distal yang tersebar, yang bersifat periferal terhadap intrusi kausatif dan memiliki asosiasi logam kaya Ag yang nyata. Namun, tetap terdapat kontroversi mengenai apakah kedua kelompok endapan tersebut memang berbeda secara fundamental (Muntean et al., 2004). Pekerjaan di dasar laut yang modern memberikan wawasan tambahan mengenai pembentukan deposit VMS kaya Au, dengan adanya identifikasi sejumlah latar yang menguntungkan (Huston, 2000; Hannington, 2004). Pengakuan bahwa beberapa endapan VMS kaya Au adalah unsur bawah laut yang setara dengan endapan dengan sulfidasi tinggi (Sillitoe et al., 1996) menempatkan endapan tersebut dalam klan endapan terkait intrusi teroksidasi dan memiliki dampak yang signifikan terhadap eksplorasi. Terakhir, tetap terdapat kontroversi mengenai asal-usul endapan emas Witwatersrand yang unik, yang asal
  • 5.
    kedua paleoplacer termodifikasidan hidrotermalnya sedang diusulkan (Frimmel et al., 2005; Law dan Phillips, 2005). Meskipun banyak endapan raksasa sesuai dengan salah satu model yang diuraikan di atas, banyak dari mereka yang memiliki karakteristik yang unik dan tidak mudah diklasifikasikan dalam skema yang disajikan pada Gambar 1 (Sillitoe, 2000b). Oleh karena itu, terdapat kemungkinan bahwa penemuan besar berikutnya dapat dilakukan dengan corak yang berbeda atau mineralisasi, atau mungkin terletak pada latar geologis yang tak terduga, sebuah fakta yang jelas harus diperhitungkan dalam program eksplorasi regional. Sebuah contoh yang baik adalah penemuan endapan Las Lagunas Norte di distrik Alto Chicama di bagian utara Peru, di mana mineralisasi epitermal dengan sulfidasi tinggi terjadi dalam batuan sedimen klastik, bukan dalam batuan vulkanik, seperti yang disukai oleh model klasik. Tabel 1: Kompilasi unsur-unsur utama dari jenis-jenis terpilih dari endapan emas Sesi Pleno: Endapan Ore dan Teknologi Eksplorasi Klan Jenis Endapan Fitur Utama dari Lingkungan PembentukOre Manifestasi Utama dari Endapan (Dengan kedekatan yang meningkat) Contoh jenis Referensi yang Dipilih Skala Regional Skala Lokal Orogeni k Endapan inang greenstone - Sabuk greenstone yang didominasi sedimen atau vulkanik - Zona sesar berskala kerak - Batuan konglomerat - Zona sear,khususnya dengan belokan dan persimpangan - HeterogenitasRheologic al - Litologi kaya Fe - Intrusi porfiri felsic - Alterasikarbonatterzona si, dengan serisit-piritproksimal - Konsentrasi urat pembawa emas atau daerah sulfida disseminated - Tanda Au>Ag, As, W Dome, Norseman, Mt Charlotte, Sigma Lamaque Groves et al. (2003) Goldfarb et al. (2005) Robert et al. (2005) Dubé danGosseli n (2006a) Urat inang turbidit - Rangkaian turbidit terlipat - Intrusi granit - Patahan berskala kerak - Kelas greenschist - Puncak antiklin - Patahan terbalik sudut tinggi - Struktur silang - Alterasi karbonat Fe- Mg- (spotting) - Konsentrasi urat Au- kuarsa - Tanda Au>Ag, As Bendigo, Stawell, Alaska- Juneau Hodgson (1993) Bierlein et al. (1998) Goldfarb et al. (2005) Inang BIF - Sabuk greenston terdominasi vulkanik atau sedimen yang mengandung formasi besi tebal - Terlipat dan termetamorfosi s - Zona sendi lipatan - Patahan atau zona geser berpotongan dengan formasi besi - Beberapa kontrol stratiform - Sulfidasi dari formasi besi - Alterasi klorit-karbonat atau amfibol - Tanda Au>Ag, As Homestake, Lupin Cuiaba, Hill 50 Caddy et al. (1991) Kerswill (1996) Goldfarb et al. (2005) Terkait intrusi tereduks i Mesozonalinang Intru si - Rangkaian siliklastik tereduksi - Sabuk intrusi tereduksi menengah - Asosiasi umum dengan - Persediaan granodiorit- granit tereduksi menengah multifase equigranular dan batholith - Alterasi K-feldspar awal dan serisit karbonat terbaru - Pembentukan urat dan veinlet lembaran - Tanda Au>Ag, Bi, As, W, Mo - Korelasi Au :Bi Fort Knox, Vasilkovsko e Thompsondan Newberry (2000) Lang danBaker (2001) Hart (2005)
  • 6.

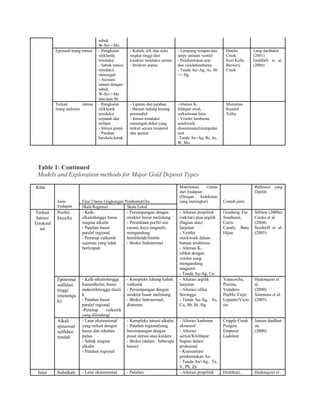

    sabuk W-Sn+/-Mo Epizonal inang intrusi- Rangkaian siliklastik tereduksi - Sabuk intrusi tereduksi menengah - Asosiasi umum dengan sabuk W-Sn+/-Mo dan/atau Sb - Kubah, sill, dan dyke tingkat tinggi dari karakter tereduksi umum - Struktur utama - Lempung resapan dan serpy untaian veinlet - Pembentukan urat dan veinletlembaran - Tanda Au>Ag, As, Sb +/- Hg Donlin Creek Kori Kollo Brewery Creek Lang danBaker (2001) Goldfarb et al. (2004) Terkait intrusi inang sedimen - Rangkaian siliklastik tereduksi terpatah dan terlipat - Intrusi granit - Patahan berskala kerak - Lipatan dan patahan - Batuan tudung kurang permeabel - Intrusi tereduksi menengah dekat yang terkait secara temporal dan spasial -Alterasi K- feldspar awal, serkarbonat baru - Veinlet lembaran, stockwork disseminated,kumpulan urat -Tanda Au>Ag, Bi, As, W, Mo Muruntau Kumtor Telfer Table 1: Continued Models and Exploration methods for Major Gold Deposit Types Klan Jenis Endapan Fitur Utama Lingkungan PembentukOre Manifestasi Utama dari Endapan (Dengan kedekatan yang meningkat) Contoh jenis Referensi yang Dipilih Skala Regional Skala Lokal Terkait Intrusi Teroksid asi Porfiri kayaAu - Kalk- alkalinhingga busur magma alkalin - Patahan busur paralel regional - Penutup vulkanik sejaman yang tidak berlimpah - Persimpangan dengan struktur busur melintang - Persediaan porfiri sisi curam, kaya magnetit, mengandung hornblende/biotite - Breksi hidrotermal - Alterasi propilitik (sekitar) atau argilik (bagian atas) lanjutan - Veinlet stockwork dalam batuan teralterasi - Alterasi K- silikat dengan veinlet yang mengandung magnetit - Tanda Au-Ag, Cu Grasberg, Far Southeast, Cerro Casale, Batu Hijau Sillitoe (2000a) Cooke et al. (2004) Seedorff et al. (2005) Epitermal sulfidasi tinggi (menenga h) - Kalk-alkalinhingga busuralkalin; busur andesitikhingga dasiti k - Patahan busur paralel regional -Penutup vulkanik yang dilindungi - Kompleks lubang kubah vulkanik - Persimpangan dengan struktur busur melintang - Breksi hidrotermal; diatrema - Alterasi argilik lanjutan - Alterasi silika berongga - Tanda Au-Ag, As, Cu, Sb, Bi, Hg Yanacocha, Pierina, Veladero Pueblo Viejo Lepanto/Victo ria Hedenquist et al. (2000) Simmons et al. (2005) Alkali epitermal sulfidasi rendah - Latar ekstensional yang terkait dengan busur dan rekahan pulau - Sabuk magma alkalin - Patahan regional - Kompleks intrusi alkalin - Patahan regionalyang bersimpangan dengan pusat intrusi atau kaldera - Breksi (dalam beberapa kasus) - Alterasi karbonat ekstensif - Alterasi serisit/Kfeldspar bagian dalam proksimal - Konsentrasi pembentukan Au - Tanda Au>Ag, Te, V, Pb, Zn Cripple Creek Porgera Emperor Ladolam Jensen danBart on (2000) Jenis Subalkali - Latar ekstensional - Patahan - Alterasi propilitik Hishikari, Hedenquist et
  • 7.
    endapan lain epitermal sulfidasi rendah terkait rekahan, busur dalamhingga busur belakang - Suite vulkanikbimodalsuba erial (basalt-riolit) ekstensional hinggastrike- slip - Persimpangan struktural - Kubah riolite (dalam beberapa kasus) hingga argilik, bergradasi ke dalam hingga serisit/ilit-adularia - Konsentrasi urat terikat jenis LS - Tanda Au Round Mountain, Pajingo, Cerro Vanguardia al (2000) Gemmell (2004) Simmons et al. (2005) Carlin - Rangkaian miogeoklinal terpatah dan terlipat - Litologi lereng- fasies lithologies (karbonat kotor) - Magmatisme felsik - Batuan kapur mengandung silt - Batuan tudung kurang permeable - Struktur antiklinal - Patahan sudut tinggi berlimpah, termasuk patahan dengan sadapan dalam - Persediaan dan dyke felsik - Silisifikasi(jasperoid s) di sepanjang patahan dan unit reaktif - Breksi jenis dissolusi - Pembentukanminera l As, Sb and Hg - Tanda Au>Ag, As, Sb, Tl, Hg Goldstrike, Gold Quarry, Getchell, Jerritt Canyon Hofstra danCli ne (2000) Cline et al. (2005) VMS kayaAu - Busur belakang pemula dan busur rekahan; sabuk greenstone - Vulkanik bawah kaut mafik-felsik - Intrusi felsik sub- vulkanik - Batuan vulkanik felsik, termasuk kubah kecil - Patahan syn-vulkanik - Endapan VMSlainnya - Deplesi Na dan alterasi semi-selaras - Alterasi klorit- serisit dinding bawah atauargilik ke argilik lanjutan - Tanda Au Horne, Bousquet 2, Henty, Eskay Creek Huston (2000) Hannington (2004) Dubé danGoss elin (2006b) Paleoplac er -Sedimen yang sangat matang dalam cekungan sedimen kratonik -Cekungan foreland atau busur belakang -Arenit kerikil matang -Ketidakselarasan -Fasies saluran aluvial hingga fluvialutam anya - Alterasi pirofilit- kloritoid(kemungkin an overprint) - Emas dalam pirit detrital yang mengandung konglomerat dan arenit matang - Tanda Au>Ag, U Witwatersran d, Tarkwa Frimmel et al. (2005) Law danPhillip s (2005) Hirdes danNun oo (1994) Tabel 1: Bersambung Model dan Metode Eksplorasi untuk Jenis-Jenis Endapan Emas Besar Kepentingan global relatif dari jenis endapan Dari sudut pandang eksplorasi, terutama bagi perusahaan emas besar, upaya yang dilakukan harus difokuskan pada model-model yang memiliki kesempatan terbaik dalam menghasilkan endapan yang besar. Tabel 2 menunjukkan distribusi endapan emas di antara jenis-jenis yang tercantum pada Tabel 1 dari populasi 103 endapan dengan bawaaan emas >10 Moz. Tabel 2 menunjukkan bahwa hampir semua jenis endapan dapat ditemukan di antara endapan >10 Moz.Walaupun begitu, beberapa jenis endapan memiliki jumlah yang jelas lebih banyak daripada yang lain di antara populasi raksasa ini. Misalnya, endapan porfiri kaya Au sejauh ini adalah yang paling melimpah, diikuti oleh endapan dengan inang greenstone (orogenik dan atipikal), dankemudian oleh endapan Carlin. Kesimpulan penting lain yang disoroti oleh kompilasi ini adalah bahwa beberapa jenis endapan cenderung lebih besar daripada yang lain, dan yang terbesar merupakan ladang emas individu Witwatersrand, diikuti oleh endapan RIR dengan inangsedimen. Sebaliknya, RIR dengan inang intrusi, LS epitermal,
  • 8.
    dan endapan VMSkaya Au tidakterlalu melimpah di antara endapan 10 Moz dan cenderung lebih kecil, yaitu dengan rata-rata <15 moz.="" span=""> Tabel 2: Distribusi populasi dengan 103 endapan >10Moz di antara jenis endapan dan klan yang berbeda yang dibahas dalam makalah ini. Jenis dan Klan Endapan Jumlah Endapan >10 Moz Mengandung Au (Moz) Orogenik Greenstone Turbidit & BIF 20 14 6 425 285 140 IR Tereduksi Inang intrusi Inang sedimen 13 4 8 434 75 359 IR Teroksidasi Porfiri (skarn) HS-IS Epitermal LS Alkalik 39 27 9 3 1104 739 253 112 Jenis Lain LS- Epitermal Carlin Au-VMS Witwatersrand Greenstone atipikal 7 10 2 8 5 91 245 20 1260 113 KARAKTERISTIK DAN LATAR JENIS ENDAPAN EMAS UTAMA Bagian ini menjelaskan karakteristik utama dari jenis endapan emas terpilih yang penting secara global dan latar geologi lokal sampai regionalnya. Karakteristik ini membentuk dasar dari jejak endapan yang ditargetkan oleh program eksplorasi regional, seperti yang telah dibahas dalam bagian kedua makalah ini. Endapan Orogenik Sebagaimana ditunjukkan di atas, masih ada ambiguitas pada perbedaan antara endapanorogenik dan RIR. Dalam konteks sabuk greenstone, ambiguitas selanjutnya berasal darikeberadaan corak tambahan dari endapan logam hanya emas dan berbasis emas yang umumnyadilapisi (overprint) oleh urat orogenik. Hal ini ditafsirkan sebagai jenis yang berbeda ataupun usiaendapan (Robert et al., 2005) atau sebagai variasi kedalaman pada sebuah model orogenikdengan beberapa endapan logam berbasis emas atipikal (Groves et al., 2003). Dalam makalahini, istilah orogenik dibatasi untuk endapan yang terdiri dari urat kuarsa-karbonat dan replacement wallrock terkait yang berhubungan dengan struktur geologi kompresi atau transpressional, seperti patahan terbalik dan lipatan, seperti yang digambarkan dalam diagrampada Gambar I. Tiga jenis utama endapan orogenik dibedakan berdasarkan lingkungan batu inangnya: jenis inang greenstone, inang turbidit, dan inang BIF (Gambar 1; Tabel 1). Endapan atipikal yang ditemui dalam sabuk greenstone dibahas secara terpisah. Endapan orogenik dari ketiga jenis
  • 9.
    tersebut memiliki sejumlahkarakteristik tambahan. Mereka terdiri dari susunan urat kuarsa- karbonat kompleks yang bervariasi yang menunjukkan kontinuitas vertikal, pada umumnya dalam kelebihan 1 km, tanpa zonasi vertikal yang signifikan. Ore nya diperkaya dengan Ag- As+/-W dan memiliki rasio Au:Ag >5. Unsur-unsur lain yang umumnya diperkaya mencakup B, Te, Bi, Mo. Mineral sulfida yang dominan adalah pirit di kelas greenschist dan pirhotit di kelas amphiboles. Arsenopirit adalah sulfida yang dominan di banyak ore berinang sedimen klastik di kelas greenschist, dan loellingit juga terdapat pada kelas amphibolites. Badan ore dikelilingi oleh lingkaran alterasi karbonat sericitepyrite yang berkembang secara bervariasi tergantung pada komposisi batuan inang. Pada skala regional, mayoritas endapan terkait secara spasial dengan zona geser regional dan terbentuk pada batuan kelas greenschist, konsisten dengan sifat struktur inangnya yang rapuh-elastis. Endapan berinang greenstone Endapan berinang greenstone orogenik adalah yang paling penting dari klannya dan jenis yang terwakili paling baik di antara endapan-endapan >10 Moz (Tabel 2), termasuk Hollinger- McIntyre, Dome, Sigma-Lamaque, Victory-Defiance, Norseman, dan Mt Charlotte. Urat kuarsa- karbonat endapan-endapan ini biasanya menggabungkan urat terlaminasi di zona-zona geser terbalik dengan kemiringan menengah hingga tinggi dengan susunan urat ekstensional dangkal berdekatan dengan batuan regangan yang lebih rendah dan batuan tegar (Gambar 1). Karakter sebaliknya dari urat berinang zona geser dan kemiringan dangkal dari urat ekstensional memperlihatkan pembentukan mereka selama pemendekan kerak (Premier et al., 1988; Robert dan Poulsen 2001). Dalam sabuk greenstone, endapan urat signifikan biasanya didistribusikan sepanjang struktur kompresional hingga transpresional region tertentu. Berdasarkan hubungan mereka dengan struktur regional, kamp-kamp ini juga terletak di batas antara litologi kontras atau domain usia di dalam sabuk. Seiring struktur ini, endapan-endapan umumnya berkelompok di kamp-kamp tertentu, yang terletak di tikungan atau persimpangan melebar utama, dan di mana endapan biasanya terbentuk dalam struktur tingkat tinggi yang terkait (Goldfarb et al.2005; Robert et al., 2005). Kamp dan endapan yang lebih besar umumnya terkait secara spasial dengan rangkaian akhir batuan konglomerat sebagaimana dicontohkan oleh batuan konglomerat polymict Timiskaming di sabuk greenstone Abitibi dan batuan konglomerat kerikil kuarsa Tarkwaian di Birimian Shield. Endapan tersebut terbentuk pada semua jenis batuan supracrustal dalam sabuk greenstone dan meliputi posisi stratigrafi dari vulkanik mafik-ultramafik rendah ketingkat stratigrafi sedimen klastik atas. Namun, endapan-endapan besar cenderung terbentuk secara stratigrafis di dekat ketidakselarasan di dasar rangkaian batuan konglomerat, terutama jika dikembangkan di atas batuan vulkanik mafik-ultramafik yang mendasarinya (Robert et al., 2005). Pada skala lokal, latar yang menguntungkan untuk endapan-endapan ini menunjukkan kombinasi faktor struktural dan litologi (Groves et al., 1990; Robert, 2004b). Latar struktural yang menguntungkan utamanya terkait dengan heterogenitas rheologic di rangkaian inang. Zona geser dan patahan, yang secara universal terdapat pada endapan ini, dikembangkan di sepanjang kontak litologi antara unit dengan ketegaran yang kontras dan sepanjang unit litologi rapuh tipis. Seiring kontak-kontak tersebut dan sepanjang batuan rapuh, endapan-endapan akan berkembang di tikungan, dan persimpangan struktural. Unit batuan tegar tertutup dalam keadaan yang tidak
  • 10.
    mendukung sehingga merekahdan menjadi urat. Asosiasi litologi umum mencakup batuan kaya Fe, seperti basalt tholeiitic, ambang dolerite yang dibedakan dan BIF, dan dengan cadangan porfiri tegar dengan komposisi menengah hingga felsik, baik mengintrusi batuan vulkanik mafik- ultramafik atau batuan sedimen klastik ataupun tidak. Endapan berinang greenstone atipikal Dalam dekade terakhir, terdapat peningkatan pengakuan bahwa sabuk greenstone produktif mengandung endapan hanya emas dan endapan logam berbasis emas yang tidak sesuai dengan model orogenik (Robert et al., 2005). Contoh endapan atipikal mencakupi Red Lake, Hemlo, Malartic, Doyon, Fimiston, Wallaby, Kanowna Belle, dan Boddington, dan endapan VMS kaya Au Horne dan LaRonde yang terdokumentasi dengan baik (Dubé dan Gosselin, 2006b).Walaupun endapan atipikal tersebut menampilkan kontrol skala regional yang serupa dan umumnya terbentuk di kamp-kamp yang sama dengan endapan orogenik, mereka berbeda dalam hal corak mineralisasi, asosiasi logam, tingkat kerak emplasemen yang ditafsirkan, dan usia relatif. Alterasi yang berhubungan dengan beberapa endapan atipikal berbeda dalam halkumpulan mineral aluminanya. Endapan atipikal tersebut penting karena mereka mewakili proporsi yang signifikan dari persediaan emas di sabuk greenstone (Tabel 2). Ore dari endapan-endapan ini berkisar dari zona disseminated-stockwork di Wallaby dan Kanowna Belle, hingga urat bertekstur crustiform dengan replacement wallrock sulfidik yang terkait di Red Lake dan Fimiston, hingga urat-urat kaya sulfida yang kurang umum (Robert et al., 2005). Semua corak yang berbeda tersebut menunjukkan hubungan spasial yang erat dengan persediaan dan dyke porfiri tingkat tinggi. Tekstur ore dan pengayaan umum dalam Te, Sb, Hg juga menunjukkanemplasemen tingkat tinggi pada endapan, yang kebanyakan memang diklasifikasikan sebagai epizonal (Gebre-Mariam et al., 1995). Ore tersebut refraktori di kebanyakan endapan disseminated-stockwork dan urat crustiform. Endapan-endapan yang paling atipikal terbentuk di dekat atau di atas ketidakselarasan di dasar rangkaian batuan konglomerat. Gambar 2 mengilustrasikan latar umum dari corak endapan disseminated-stockwork dan urat crustiform, berdasarkan model yang diusulkan oleh Robert (2001) untuk endapan disseminated di sabuk greenstone Abitibi. Dari sudut pandang eksplorasi, penting untuk dicatat bahwa penemuan-penemuan emas greenstone yang paling signifikan dalam dekade terakhir bercorak disseminated-stockwork (Eleonore, Wallaby) dan terbentuk di bagian atas, yang merupakan bagian sedimen, dari kolom stratigrafi. Seperti yang dikatakan oleh Robert et al. (2005), banyak dari endapan atipikal tersebut terbentuk cukup awal dalam awal perkembangan sabuk greenstone, sebelum terjadinya lipatan pada unit inang mereka selama ruahan pemendekan sabuk inang tersebut, dan biasanya di-overprint oleh urat orogenik. Meski masih diperdebatkan, asal dari banyak simpanan tersebut mirip dengan yang bersifat alkali, yaitu endapan porphyrystyle dari klan terkait intrusi teroksidasi. Bahkan, banyak endapan disseminated-stockwork di kraton Yilgarn dan Superior sebelumnya dianggap sebagai endapan porfiri (lihat Robert et al., 2005).
  • 11.
    Gambar 2: Modelgeologi untuk latar disseminated-stockwork dan endapan urat crustiform di sabuk greenstone, yang menunjukkan hubungan spasial erat mereka dengan intrusi porfiri tingkat tinggi dan ketidakselarasan di dasar rangkaian batuan konglomerat. Dimodifikasi dari Robert (2001) Endapan berinang BIF Hanya tiga endapan berinang BIF yang mengandung Au >10 Moz (Homestake, Morro Velho, dan Geita), tetapi endapan-endapan tersebut berukuran besar dan mengandung emas 90 Moz, sehingga memiliki daya tarik sebagai target eksplorasi. Endapan tersebut terutama terdiri dari replacement sulfidik dari lapisan kaya Fe dalam BIF magnetit atau silikat, berdekatan dengan urat kuarsa berkembang yang bervariasi dan urat sekunder (veinlet). Bagian tengah yang termineralisasi secara intens dari beberapa endapan terdiri dari replacement wallrock yang semi berkelanjutan, yang dapat mengaburkan karakter epigenetik mereka dan dapat menyebabkan ambiguitas mengenai waktu mineralisasi (Caddy et al., 1991; Kerswill, 1996) endapan berinang BIF terbentuk pada sabuk greenstone yang dapat berupa vulcanic-dominated atau sediment- dominated, di mana secara stratigrafis mereka berada dekat transisi regional vulkanik-sedimen, seperti halnya di Homestake dan Morro Velho. Beberapa endapan, seperti Lupin, juga terbentuk di dekat tepi cekungan sedimen klastik besar, tanpa adanya batuan vulkanik mafik yang signifikan. BIF magnetit adalah inang yang dominan dalam batuan kelas greenschist, sedangkan BIF silikat berlaku di kelas mid-amfibolit atau yang lebih tinggi (Kerswill, 1996). Pada skala
  • 12.
    lokal, endapan berinangBIF umumnya berhubungan dengan sendi lipatan, antiklin atau sinklin, dan persimpangan zona geser dan patahan. Akibatnya, endapan-endapan tersebut umumnya stratabound dan menunjam sejajar dengan sendi lipatan inang mereka atau dengan garis persimpangan dari zona geser pengendali dengan unit BIF. Dalam sabuk greenstone, banyak endapan berinang BIF juga mengandung konsentrasi persediaan dan dyke porfiri menengah hingga felsik. Endapan berinang turbidit Urat berinang turbidit orogenik (berinang sabuk batu tulis) umum ditemukan, tetapi hanya tiga endapan yang mengandung Au >10 Moz, di antaranya yang paling penting adalah Bendigo dan Natalka. Mereka dapat dipahami dengan baik, dan latar serta kontrol regional hingga local mereka telah ditinjau antara lain oleh Bierlein dan Crowe (2000). Contoh-contoh klasik dari jenis endapan ini yaitu terumbu pelana yang bertumpuk vertikal di sendi lipatan antiklinal yang dihubungkan oleh urat fault-fill di zona geser balik dan urat ekstensional terkait. Endapan jenis ini terbentuk pada rangkaian batuan greywacke mudstone akresi tebal, yang diintrusi oleh pluton granit dan berada di dekat batas-batas kerak utama (Tabel 1). Adanya substrat laut terhidrasi dianggap menguntungkan bagi pengembangan terrane yang termineralisasi dengan baik (Bierlein et al., 2004). Pada skala lokal, endapan-endapan tersebut biasanya berhubungan dengan penunjaman ganda, antiklin tegak dan patahan balik dengan sudut tinggi (Bierlein dan Crowe, 2000). Daerah endapan biasanya kekurangan volume yang signifikan dari intrusi felsik, meskipun terdapat kemungkinan adanya dyke lamprofir. Signifikansinya bagi kegiatan eksplorasi adalah pengakuan dalam dekade terakhir mengenai lingkaran ankerit-siderit dengan skala urat hingga skala kilometer di sekitar endapan berinang turbidit di Provinsi Victoria Utara di Australia, sehingga dapat memberikan jejak eksplorasi lebih besar yang signifikan daripada urat itu sendiri (Bierlein et al., 1998). Mengurangi Endapan Terkait Intrusi Dalam dekade terakhir ini, kita telah melihat adanya pengenalan, penerimaan umum, dan pemahaman yang progresif dari kelompok endapan hanya emas yang berhubungan dengan intrusi tereduksi menengah. Terminologi untuk kelas endapan ini telah berkembang secara bertahap, dengan banyaknya penulis yang mendefinisikan kelas tersebut dengan cara yang berbeda-beda, yang menghasilkan beberapa kebingungan mengenai cara terbaik untuk mengklasifikasikan endapan-endapan tersebut (Hart 2005). Penelitian terdahulu mengakui adanya perbedaan dari endapan yang berkaitan dengan intrusi-intrusi yang sangat teroksidasi, jenis I, dan seri magnetit yang biasanya dikaitkan dengan endapan “porfiri” kaya emas (McCoy et al., 1997, Thompson et al. 1999a, Lang et al., 2000). Thompson dan Newberry (2000) mendefinisikan karakteristik utama yang membedakan endapan-endapan emas ini dan menciptakan istilah “terkait intrusi tereduksi.” Meskipun granitoid yang terkait dengan endapan- endapan ini digambarkan sebagai “tereduksi menengah” (Baker 2003) dan beberapa dari endapan tersebut yang tidak terlalu teroksidasi, endapan-endapan tersebut secara signifikan kurang teroksidasi jika dibandingkan dengan intrusi-intrusi yang berhubungan dengan endapan porfiri kaya emas atau hanya emas (Hart, 2005). Klan endapan RIR jelas dibedakan dari klan terkait intrusi teroksidasi dalam hal derajat fraksinasi dan keadaan oksidasi dari magma bersifat calc-alkali hingga alkali dan kumpulan logam dominan yang terkait (Gambar 3).
  • 13.

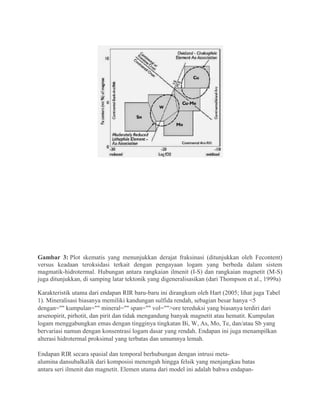

    Gambar 3: Plotskematis yang menunjukkan derajat fraksinasi (ditunjukkan oleh Fecontent) versus keadaan teroksidasi terkait dengan pengayaan logam yang berbeda dalam sistem magmatik-hidrotermal. Hubungan antara rangkaian ilmenit (I-S) dan rangkaian magnetit (M-S) juga ditunjukkan, di samping latar tektonik yang digeneralisasikan (dari Thompson et al., 1999a) Karakteristik utama dari endapan RIR baru-baru ini dirangkum oleh Hart (2005; lihat juga Tabel 1). Mineralisasi biasanya memiliki kandungan sulfida rendah, sebagian besar hanya <5 dengan="" kumpulan="" mineral="" span="" vol="">ore tereduksi yang biasanya terdiri dari arsenopirit, pirhotit, dan pirit dan tidak mengandung banyak magnetit atau hematit. Kumpulan logam menggabungkan emas dengan tingginya tingkatan Bi, W, As, Mo, Te, dan/atau Sb yang bervariasi namun dengan konsentrasi logam dasar yang rendah. Endapan ini juga menampilkan alterasi hidrotermal proksimal yang terbatas dan umumnya lemah. Endapan RIR secara spasial dan temporal berhubungan dengan intrusi meta- alumina dansubalkalik dari komposisi menengah hingga felsik yang menjangkau batas antara seri ilmenit dan magnetit. Elemen utama dari model ini adalah bahwa endapan-
  • 14.
    endapannya sezaman denganintrusi kausatif terkait mereka. Pada skala regional, endapan- endapan ini berhubungan dengandaerah magmatik yang paling dikenal karena endapan tungsten dan/atau timahnya. Mereka jugaterbentuk pada latar tektonik inboard dari batas lempeng konvergen yang disimpulkan atau diakui. Endapan dari klan RIR dapat dibagi menjadi tiga jenis berdasarkan variasi corak yangrelatif terhadap kedalaman pembentukan dan kedekatan dengan intrusi kausatif, mirip dengan apa yang diamati dalam sistem “porfiri” OIR (Lang et al., 2000; Hart, 2005; Gambar 1 dan 4;Tabel 1). Perbedaan jenis endapan antara klan RIR selanjutnya tercermin dalam alterasi, corakmineralisasi, dan keterkaitan logam (Tabel 1). Dua jenis endapan yang pertama adalah inang intrusi dan telah terbentuk di lingkungan kedalaman epitermal dan mesothermal, dan di sini disebut sebagai endapan terkait intrusi epizonal dan mesozonal (Gambar 1). Jenis ketiga endapan memiliki inang batuan sedimen klastik dan memiliki hubungan yang lebih lemah dengan intrusi tereduksi; jenis ini adalah intrusi terkait dengan inang sedimen (Gambar 1, Tabel 1). Endapan tersebut terdiri dari zona mineralisasi emas stockwork- disseminated dan memiliki banyak karakteristik yang sama dengan endapan RIR, terutama keterkaitan logam dan hubungan spasial serta temporal dengan intrusi tereduksi menengah (Wall 2000, 2004; Yakubchuk 2002). Jenis endapan ini memiliki signifikansi eksplorasi yang tinggi karena mencakup endapan raksasa seperti Muruntau (Wall, 2004), Kumtor (Mao et al. 2004), dan Telfer (Rowins, 2000). Masuknya endapan-endapan ini dalam klan intrusi terkait, bagaimanapun, tetap kontroversial, dan penulis lain lebih memilih untuk memasukkannya ke dalam klan orogenik (Goldfarb et al., 2005). Endapan Berinang Intrusi Mesozonal Endapan berinang intrusi mesozonal telah diteliti dengan baik di Yukon dan Alaska, dan model untuk endapan ini juga telah maju dan diterima secara umum (Gambar 5, Hart 2005). Endapan yang terbesar dari jenis ini biasanya dicirikan sebagai endapan urat lembaran yang dapat ditambang dengan ruahan kelas rendah, seperti Fort Knox (8 Moz) dan Vasilkovskoe (12 Moz). Emas dalam endapan ini umumnya mineral yang bebas penggilingan, non-refraktori, dan terkait dengan mineral bismuth (Flanigan et al. 2000). Telurium dan tungsten juga merupakan asosiasi unsur yang umum. Endapan urat lembaran tersebut pada umumnya terletak di pinggiran atau zona atap dari pluton granodioritik equigranular panjang kecil hingga pluton granit. Intrusi- intrusi tersebut biasanya bersifat metaluminous hingga peraluminous lemah, calcalkalic, dan subalkalik dengan oksidasi yang disimpulkan yang melalui batas antara seri ilmenit dan seri magnetit (Lang et al. 2000). Hart (2005) menunjukkan bahwa pelepasan cairan hidrotermalmineralisasi pada fase pluton mungkin menampilkan sejumlah karakteristik sebagai berikut: tekstur porfiritik, adanya dyke aplite dan pegmatite, urat kuarsa dan turmalin, alterasi greisens, rongga miarolitik, dan tekstur pembekuan-searah. Juga terlihat bahwa di daerah di manaendapan mesozonal mendominasi, batuan vulkanik sezaman jarang ditemukan atau tidak ada, yang disebabkan oleh kedalaman emplasemen mereka.
  • 15.
    Gambar 4: Diagramtersebut menunjukkan model zonasi eksplorasi untuk sistem emas terkait intrusi, dengan penekanan pada sistem di Yukon-Alaska tetapi juga termasuk variasi dari daerah sistem emas terkait intrusi lainnya. Dimodifikasi dari Lang et al. (2000).
  • 16.
    Gambar 5: Modelrencana-pandangan yang digeneralisasi untuk sistem emas terkait intrusi dari Daerah Emas Tintina. Perhatikan berbagai corak mineralisasi dan variasi geokimia yang diduga bervariasi ke luar dari pluton pusat (dimodifikasi dari Hart 2005). Endapan tersebut umumnya tidak memiliki sistem alterasi hidrotermal yang luas di sekitarnya dan biasanya terbatas pada lingkaran alterasi serisit-karbonat-felspar sempit pada veinlet kuarsa. Namun, endapan dan pembentukan periferal dan zona hornfels dalam lingkungan mesozonal dapat menunjukkan pola distribusi yang diprediksi (Gambar 5). Pola ini secara signifikan memperluas jejak eksplorasi endapan tersebut. Sebagian besar endapan yang ditemukan di luar intrusi sebagai skarns, mantos, ataupun urat polimetalik umumnya berukuran kecil (<3 2000="" al.="" ang="" beberapa="" berinang="" breksi="" dan="" dengan="" di="" dicatat="" disseminated="" endapan="" et="" granitoid="" hanya="" idston="" imbara="" juga="" mineralisasi="" moz="" ogo="" pengecualian="" persediaan="" sekitar="" signifikan="" span="" telah="" tereduksi="" yang=""> Endapan Berinang Intrusi Epizonal Endapan berinang intrusi epizonal, seperti Kori Kollo, Brewery Creek, dan Donlin Creek, terdiri dari veinlet stockwork, sulfida disseminated atau mineralisasi urat lembaran dalam kompleks dyke-sill atau kubah vulkanik. Intrusi inang memiliki karakteristik yang mirip dengan yang dijelaskan sebagai karakteristik endapan mesozonal, tetapi dengan bukti emplasemen yang lebih dangkal, seperti aphanitic groundmass di intrusi dyke-sill porfiritik. Donlin Creek adalah yang terbesar dari endapan tersebut dan telah ditunjukkan oleh Baker (2002) dan Goldfarb et al.
  • 17.
    (2004) bahwa endapantersebut terbentuk pada kedalaman kurang dari 2 km. Endapan tersebut mungkin menunjukkan karakteristik tekstur urat tingkat dangkal, seperti tekstur rongga garis kuarsa drusy yang berlimpah, terikat, crustiform, simpul pita, dan berbilah (Goldfarb et al. 2004). Di daerah endapan-endapan ini, sering terdapat usia batuan vulkanik yang setara. Alterasi hidrotermal yang terkait dengan endapan berinang intrusi epizonal tersebut biasanya memiliki komponen alterasi lempung dan/atau lingkaran alterasi berskala veinlet karbonat dan serisit (Baker, 2002). Endapan-endapan tersebut lebih sering ditandai oleh emas refraktori dan asosiasi dengan Sb dan Hg, yang berbeda dengan rekan mesozonalnya (Tabel 1). Endapan Terkait Intrusi Berinang Sedimen Beberapa penulis menghubungkan intrusi tereduksi dalam ruang dan waktu dengan endapan berinang sedimen besar, seperti Muruntau, Kumtor, dan Telfer, serta beberapa contoh kecil lainnya (Goldfarb et al. 2005). Endapan-endapan tersebut memiliki paragenesi mineralisasi multi-tahap yang kompleks, dengan setidaknya satu tahap yang terdiri dari zona stockwork disseminated atay veinlet lembaran, dan mengaitkan suite logam yang konsisten dengan endapan terkait intrusi tereduksi mesozonal. Alterasi hidrotermal di endapan-endapan tersebut biasanya memiliki komponen penting dari perubahan feldspathic. Serisitisasi, karbonatisasi, dan biotisasi juga telah dicatat dan dapat diperluas hingga jarak yang cukup di sekitar ore. Muruntau adalah endapan terbesar dari kelas ini (> 200 Moz) dan mineralisasi emas tahap utama terdiri dari urat kuarsa feldspar lembaran dan berhubungan dengan As, W, Sb, Bi, dan Mo (Wall et al., 2004). Endapan ini terletak di aureole termal di atas zona atap dari intrusi dengan synmineralization terkubur (Wall et al., 2004). Mao et al. ( 2004) dengan tegas menetapkan bahwa mineralisasi di Kumtor, di dalam sabuk luas yang sama dengan Muruntau, memiliki usia yang sama dengan granit pascatumbukan di daerah tersebut. Suite granit pascatumbukan di wilayah Muruntau-Kumtor mengandung Sn-Be, REE-Nb-Ta-Zr, U, dan endapan kecil W dengan jenis skarn dan greisen (Mao et al., 2004). Asosiasi logam mengindikasikan adanya suite intrusi tereduksi terkait. Endapan tersebut memiliki kontrol struktural yang penting dan umumnya terletak di dalam inti antiklin yang terpotong oleh patahan bersudut tinggi. Sebagaimana dicatat oleh Wall et al. (2004), batuan tudung mungkin merupakan hal yang penting dalam pembentukan Muruntau dan endapan lain dari jenis ini. Endapan epitermal Endapan epitermal awalnya didefinisikan oleh Lindgren (1922) sebagai endapan logam dasar atau logam mulia yang terbentuk pada kedalaman dangkal dan suhu rendah. Definisi yang diterima saat ini, walaupun tidak ketat, mencakup endapan logam dasar dan logam mulia yang terbentuk pada kedalaman <1 1="" 2003="" abel="" ada="" batasan="" beberapa="" belakang="" berdasarkan="" berusia="" besar="" busur="" c="" cretaceous.="" dalam="" dan="" dapat="" dari="" di="" dikelompokkan="" emas="" endapan="" epitermal="" hedenquist="" hipogen="" illitoe="" intra="" jenis="" juga="" ke="" kenozoikum="" km="" konvergen="" kumpulan="" latar="" lebih="" lempeng="" lingkungan="" menengah="" mereka="" meskipun="" pascatumbukan="" perluasan="" raksasa="" rendah="" sebagian="" serta="" sistem="" span=""
  • 18.
    subaerial="" suhu="" sulfida=""sulfidasi="" terdapat="" tetapi="" tidak="" tinggi="" tua="" variasi="" vulkanik="" yang="" zaman=""> Endapan bersulfidasi tinggi Sistem emas dengan sulfidasi tinggi (HS) tersebar luas di busur vulkanik di seluruh dunia. Endapannya berkisar dari contoh structurally controlled dan deeper seated, seperti El Indio, hingga batuan berinang dangkal atau contoh breksi controlled seperti Yanacocha, Pierina, dan Pueblo Viejo (Gambar 6; Sillitoe, 1999). Pada skala regional, sistem HS terletak dalam busur vulkanik calc-alkaline yang didominasi oleh vulkanisme andesitik. Mereka terbentuk di bagian atas sistem porfiri Cu (Au, Mo), yang tidak selalu mengandung mineralisasi yang ekonomis. Endapan HS raksasa di Peru utara dan Andes tengah di Argentina dan Chili semuanya berusia Miosen Pertengahan hingga Atas, dan disimpulkan terbentuk di atas zona subduksi datar atau merata, dan bertepatan secara temporal dengan kompresi dan pemendekan di kerak bagian atas. Seperti sistem porfiri, sistem HS raksasa tampaknya terletak di persimpangan dari struktur berskala kerak busur sejajar dengan busur melintang. Secara lokal, sistem HS raksasa berhubungan dengan batuan felsik subvulkanik atau vulkanik, seringkali menunjukkan aktivitas yang berkepanjangan di dalam pusat beku. Mereka dapat terbentuk dalam batuan vulkanik, seperti di Yanacocha dan Pierina, atau juga di basement-nya, seperti di Veladero, Pascua-Lama, dan Alto Chicama, kasus terakhir mencerminkan pengangkatan terdorong kompresi. Endapan HS terletak dalam alterasi argilik lanjutan dengan volume besar yang terbentuk melalui pencampuran uap magmatik asam dan air tanah di atas intrusi porfiri termineralisasi (Hedenquist et al., 1998). Biasanya, zona alterasi argilik lanjutan ini menunjukkan zonasi karakteristik dari silika berongga proksimal melalui kumpulan argilik lanjutan yang mengandung alunit, pyrophyllite, dickite, dan kaolinit hingga alterasi argilik distal. Zona alterasi mengandung silika sentral adalah inang utama bagi ore. Sifat batuan inang dapat menghasilkan variasi dari kumpulan alterasi khas dan pola zonasi tersebut. Mineralisasi di endapan-endapan HS terdiri dari kumpulan sulfida kaya pirit termasuk mineral dengan keadaan sulfidasi tinggi, seperti enargit, luzonit, dan kovelit. Mineralisasi terjadi setelah pembentukan lithocap argilik lanjutan yang dijelaskan di atas. Cairan mineralisasi bersifat jauh lebih sedikit asam daripada cairan yang bertanggung jawab atas pembentukan zona alterasi argilik lanjutan yang menjadi inang dari mineralisasi (Jannas et al., 1990; Arribas, 1995). Fluktuasi-fluktuasi dari enargit ke tetrahedrite-tennantite adalah fitur umum selama evolusi endapan HS dan menunjukkan adanya perubahan dalam keadaan sulfidasi dan pH cairan mineralisasi selama hidup sistem hidrotermal (Sillitoe dan Hedenquist 2003, Einaudi et al., 2003). Emas minor dapat terbentuk dengan mineralisasi enargit awal, tetapi kebanyakan emas diperkenalkan dengan peristiwa mineralisasi sfalerit Fe rendah tennantite-tetrahedrite paragenetik baru (Einaudi et al., 2003). Sistem raksasa terdiri dari mineralisasi Au-Ag disseminated yang sering terdapat dalam tubuhore berbentuk jamur dengan akar struktural yang sempit (Gambar 6). Kontras permeabilitas antara aquitard dan litologi yang permeabel dapat menjadi kontrol penting dalam distribusi emas. Selain itu, breksi biasanya berlimpah dan merupakan inang bagi ore dalam beberapa sistem.
  • 19.
    Breksi phreatomagmatic terdapatdalam semua endapan HS raksasa yang menggarisbawahi hubungan genetik dengan intrusi yang mendasarinya. Mineralisasi dapat terjadi selama interval vertikal ratusan meter di bawah paleosurface, dari Au-Ag disseminated langsung di bawah alterasi uap panas permukaan hingga ke Au-enargit yang terkontrol secara struktural di kedalaman. Oksidasi supergen, sering hingga kedalaman yang dalam di batuan silisifikasi permeabel, menghasilkan mineralisasi emas oksida yang dapat dipulihkan dengan leaching sianida. Gambar 6: Model skema sistem HS terkait kubah di atas sistem porfiri induk yang mendasarinya. Alterasi dan kumpulan mineral sulfida Cu bervariasi dengan kedalaman di bawah paleosurface, yang ditandai dengan batuan terlarut asam dengan asal uap panas. Diadaptasi dari Sillitoe (1999). Endapan sulfidasi menengah Sistem emas sulfidasi menengah (IS) juga terbentuk terutama dalam rangkaian vulkanik dari komposisi andesit hingga dasit dalam busur vulkanik calc-alkaline. Endapan Au IS besar ditemukan dalam in busur magmatik kompresional serta ekstensional. Beberapa sistem IS kaya Au secara spasial terkait dengan sistem porfiri (misalnya, Rosia Montana, Baguio) sementara yang lain berdampingan dengan sistem HS sezaman (Victoria, Chiufen-Wutanshan). Selain itu, beberapa endapan IS kaya Au yang lebih besar berhubungan dengan diatrema yang lebih menekankan koneksi magmatik.
  • 20.
    Pada skala endapan,mineralisasi terjadi di urat, stockwork, dan breksi. Urat dengan kuarsa, karbonat manganiferous dan adularia biasanya menjadi inang mineralisasi Au. Emas ada sebagai logam asli dan sebagai telurida bersama dengan berbagai sulfida logam dasar dan sulfosalt. Sfalerit rendah Fe, tetrahedrite-tennantite, dan galena seringkali mendominasi kumpulan- kumpulan ini. Urat Au IS dapat menunjukkan tekstur crustiformcolloform terikat klasik di urat. Litologi permeabel dalam rangkaian inang memungkinkan adanya pengembangan tonase besar mineralisasi stockwork tingkat rendah. Alterasi mineral dalam endapan Au IS yang dikategorikan dari kuarsa ± karbonat ± adularia ± ilit proksimal hingga mineralisasi melalui ilit-smektit ke alterasi propilitik distal (Simmons et al., 2005). Breksi mungkin umum dan dapat menunjukkan bukti dari kejadian breksiasi yang berulang. Endapan sulfidasi rendah Endapan emas epitermal sulfidasi rendah (LS) dari subtipe alkalik dan subalkalik berbagi sejumlah karakteristik (Tabel 1) dan dijelaskan secara bersamaan. Karakteristik yang berbeda- beda dari endapan LS alkalik yang kurang umum disoroti apabila sesuai. Kebanyakan endapan emas LS ditemukan di retakan intra-arc atau back-arc dalam busur benua atau busur pulau dengan vulkanisme bimodal (Tabel 1). Retakan dapat terbentuk selama atau setelah subduksi atau dalam latar pascatumbukan. Selain itu, beberapa endapan LS ditemukan di busur vulkanik andesit-dasit-riolit, tetapi hanya dalam latar yang benar-benar ekstensional (Sillitoe dan Hedenquist, 2003). Endapan subset alkalik dari endapan epitermal sulfidasi rendah secara khusus dikaitkan dengan sabuk magmatik alkali namun berbagi latar ekstensional dengan rekan sesama calc-alkaline (Tabel 1; Jensen dan Barton, 2000). Pada skala endapan, endapan emas LS biasanya terjadi dalam unit vulkanik, tetapi juga dapat terjadi di basement-nya. Perkembangan urat di basement tidak mencerminkan pengangkatan syn- mineral, seperti yang pada kasus sistem HS dan IS, melainkan persimpangan sistem hidrotermal dengan batuan dasar inang basement yang lebih menguntungkan secara rheologis. Dyke mafik syn-mineral umum terdapat dalam endapan tersebut (Sillitoe dan Hedenquist, 2003). Kedua endapan disseminated dan kelas tinggi yang terkontrol secara struktural dapat terbentuk,misalnya Round Mountain dan Hishikari, secara berurutan (Gambar 7). Endapan LS calc-alkali membatasi kontinuitas vertikal, pada umumnya <300 m="" sedangkan="" span="">endapan LS alkalik seperti Porgera dan Cripple Creek dapat meluas lebih dari 1 km secara vertikal. Mineralisasi dalam sistem LS subalkalik umumnya memiliki kadar perak yang tinggi (Au: Ag rasio <1 dan="" kandungan="" logam="" span="">dasar yang rendah dan emas berkaitan dengan pirit—sfalerit tinggi Fe ± pirhotit ± arsenopirit. Sebaliknya, mineralisasi alkalik LS umumnya mengandung mineral telurida yang berlimpah, telah mengangkat rasio Au: Ag, dan mineral pengganggu kuarsa yang tidak begitu besar (Jensen dan Barton, 2000). Mineralogi alterasidalam sistem LS menunjukkan zonasi lateral dari kuarsa-kalsedon proksimal—adularia dalamurat termineralisasi, yang biasanya menampilkan banding crustiform-colloform dan platy, kuarsabertekstur kisi yang mengindikasikan pendidihan, melalui kumpulan alterasi ilit-pirit ke propilitik distal alterasi
  • 21.
    (Gambar 7). Zonasivertikal dalam mineral lempung dari kumpulan kaolinit-smektit bersuhu rendah yang dangkal hingga ilit bersuhu lebih tinggi yang lebih dalam juga telah dijelaskan (Simmons et al., 2005). Seperti sistem HS dan IS, komposisi batuan inang juga dapat menyebabkan variasi dalam pola zonasi mineral alterasi dalam sistem LS. Kumpulan alterasidalam endapan LS alkalik umumnya mengandung roskolit, mika putih kaya V, dan mineral karbonat yang berlimpah (Jensen dan Barton, 2000). Gambar 7: Bagian skema yangmenunjukkan pola alterasi dan mineralisasi yang khas dalam sistem sulfidasi rendah. Dimodifikasi dari Hedenquist et al. (2000). Fitur paleosurface Menurut definisi, sistem epitermal terbentuk dekat dengan paleosurface dan, karena itu, setiap sistem yang dijelaskan di atas kemungkinam terletak di bawah selimut alterasi uap panas yang terbentuk di atas tabel paleowater (Gambar 7). Seperti yang ditunjukkan oleh namanya, alterasi ini dibentuk oleh pengasaman air meteorik dingin oleh uap asam yang berasal dari cairan hidrotermal naik yang mendidih. Alterasi uap panas biasanya terdiri dari kristobalit, alunit, dan kaolinit bubuk yang halus, dan memiliki morfologi yang meniru paleotopography. Lapisan silika opaline besar menandai tabel air. Sinter yang mengandung silika juga dapat terbentuk, menandai zona outflow di mana tabel paleowater berpotongan dengan topografi, namun sinter hanya akan
  • 22.
    terbentuk di atasatau di cabang sistem LS di mana cairan upwelling memiliki Ph mendekati netral (Simmons et al., 2005). Endapan jenis Carlin Istilah jenis Carlin (CT) pertama kali digunakan untuk mendeskripsikan kelas endapan emas dengan inang sedimen di pusat Nevada menyusul penemuan tambang Carlin pada tahun 1961. Mineralisasi jenis Carlin terdiri dari emas disseminated di batuan kapur dengan lanau (silt) dan batuan lanau kapur terdekalsifikasi dan tersilisifikasi dengan tingkat berbeda-beda, dan ditandai oleh peningkatan rasio As, Sb, Hg, Tl, Au: Ag > 1 dan nilai logam yang sangat rendah (Hofstra dan Cline, 2000; Muntean, 2003; Tabel 1). Mineralisasi tahap ore utama terdiri dari emas di kisi lingkaran pirit arsenik pada inti pirit pra-mineral dan pirit auriferous mengandung jelaga disseminated, dan umumnya di-overprint oleh realgar tahap ore akhir, orpiment dan stibnite dalam rekahan, veinlet dan rongga (Hofstra dan Cline, 2000; Cline, et al., 2005). Endapan dan distrik jenis Carlin yang terbesar dan paling signifikan terletak di Nevada Pusat. Telah terdapat kemajuan signifikan selama dekade terakhir dalam pemahaman usia, latar geologi, dan kontrol endapan-endapan tersebut. Pada skala regional, endapan-endapan tersebut terbentuk dalam kelompok turbidit karbonat lereng-fasies Paleozoik menguntungkan yang mengarah ke utara dan arus puing dalam margin pasif benua Amerika Utara (Gambar 8). Batuan karbonat lereng-fasies membentuk pelat bawah bagi batuan silisiklasik perairan dalam Paleozoik yang telah berulang kali terdorong dari barat selama peristiwa orogenik Paleozoic akhir hingga Cretaceous, yang menyebabkan perkembangan struktur sudut rendah dan lipatan terbuka. Wilayah ini telah di-overprint oleh peristiwa magmatik Jurassic hingga Miosen terkait dengan lempeng subduksi dengan kemiringan timur yang dangkal, dan terpotong oleh serangkaian patahan sudut tinggi mengarah ke utara yang menampung ekstensi Kenozoikum (Hostra dan Cline, 2000). Endapan jenis Carlin dan distrik di mana mereka mengelompok didistribusikan bersama dengan kecenderungan sempit yang terdefinisi dengan baik (Gambar 8) yang sekarang telah dipahami sebagai representasi pecahan kerak yang meluas ke mantel atas. Kecenderungan utama adalah miring ke margin benua pasif Paleozoic awal dan kemungkinan mewakili struktur kerak dalam yang terkait dengan pemecahan benua dari masa Neoproterozoic (Tosdal et al., 2000).
  • 23.
    Gambar 8: PetaNevada Pusat menunjukkan lokasi endapan jenis Carlin dan kecenderungan- kecenderungan, relatif ke tepi thrust Paleozoic utama (putih) dan batasan antara kerak benua dan kerak samudera di basement (kuning, didefinisikan dengan 87Sr/86Sr (i)=0,706;. dari Tosdal et al., 2000). CT=Carlin Trend, BMET=Battle Mountain Eureka Trend, GT=Getchell Trend, IT=Independence Trend. Background berwarna menunjukkan lingkungan pengendapan Paleozoic yang dominan, dengan lingkungan lereng-fasies (transisional) yang menguntungkan ditunjukkan dalam warna hijau. Penanggalan langsung mineral terkait ore dan dyke terkait di endapan raksasa Getchell, Twin Creeks, dan Goldstrike menunjukkan bahwa mineralisasi emas diendapkan dalam interval waktu yang sempit, antara 40 dan 36 Ma, pada waktu transisi dari tektonik kompresional ke ekstensional di Nevada Pusat (Arehart et al., 2003; Cline et al., 2005; Ressel dan Henry, 2006). Pekerjaan terbaru menggunakan termokronologi fission-track apatit telah lebih jauh mendokumentasikan peristiwa termal berskala distrik sekitar 40 Ma di atas tren Carlin utara, yang kemungkinan mewakili jejak termal dari sistem termineralisasi (Hickey et al., 2005a). Endapan dan distrik terbesar, Getchell, Cortez, dan Goldstrike, secara spasial terkait dengan pluton Mesozoikum pra-mineral yang dianggap telah berperan sebagai penopang struktural
  • 24.

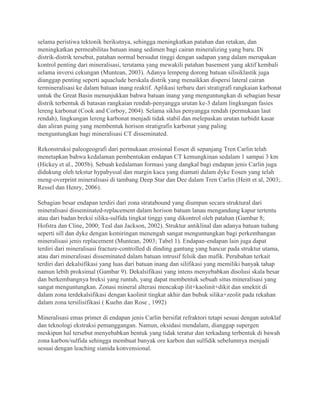

    selama peristiwa tektonikberikutnya, sehingga meningkatkan patahan dan retakan, dan meningkatkan permeabilitas batuan inang sedimen bagi cairan mineralizing yang baru. Di distrik-distrik tersebut, patahan normal bersudut tinggi dengan sadapan yang dalam merupakan kontrol penting dari mineralisasi, terutama yang mewakili patahan basement yang aktif kembali selama inversi cekungan (Muntean, 2003). Adanya lempeng dorong batuan silisiklastik juga dianggap penting seperti aquaclude berskala distrik yang menaikkan dispersi lateral cairan termineralisasi ke dalam batuan inang reaktif. Aplikasi terbaru dari stratigrafi rangkaian karbonat untuk the Great Basin menunjukkan bahwa batuan inang yang menguntungkan di sebagian besar distrik terbentuk di batasan rangkaian rendah-penyangga urutan ke-3 dalam lingkungan fasies lereng karbonat (Cook and Corboy, 2004). Selama siklus penyangga rendah (permukaan laut rendah), lingkungan lereng karbonat menjadi tidak stabil dan melepaskan urutan turbidit kasar dan aliran puing yang membentuk horison stratigrafis karbonat yang paling menguntungkan bagi mineralisasi CT disseminated. Rekonstruksi paleogeografi dari permukaan erosional Eosen di sepanjang Tren Carlin telah menetapkan bahwa kedalaman pembentukan endapan CT kemungkinan sedalam 1 sampai 3 km (Hickey et al., 2005b). Sebuah kedalaman formasi yang dangkal bagi endapan jenis Carlin juga didukung oleh tekstur hypabyssal dan margin kaca yang diamati dalam dyke Eosen yang telah meng-overprint mineralisasi di tambang Deep Star dan Dee dalam Tren Carlin (Heitt et al, 2003;. Ressel dan Henry, 2006). Sebagian besar endapan terdiri dari zona stratabound yang diumpan secara struktural dari mineralisasi disseminated-replacement dalam horison batuan lanau mengandung kapur tertentu atau dari badan breksi silika-sulfida tingkat tinggi yang dikontrol oleh patahan (Gambar 8; Hofstra dan Cline, 2000; Teal dan Jackson, 2002). Struktur antiklinal dan adanya batuan tudung seperti sill dan dyke dengan kemiringan menengah sangat menguntungkan bagi perkembangan mineralisasi jenis replacement (Muntean, 2003; Tabel 1). Endapan-endapan lain juga dapat terdiri dari mineralisasi fracture-controlled di dinding gantung yang hancur pada struktur utama, atau dari mineralisasi disseminated dalam batuan intrusif felsik dan mafik. Perubahan terkait terdiri dari dekalsifikasi yang luas dari batuan inang dan silifikasi yang memiliki banyak tahap namun lebih proksimal (Gambar 9). Dekalsifikasi yang intens menyebabkan disolusi skala besar dan berkembangnya breksi yang runtuh, yang dapat membentuk sebuah situs mineralisasi yang sangat menguntungkan. Zonasi mineral alterasi mencakup ilit+kaolinit+dikit dan smektit di dalam zona terdekalsifikasi dengan kaolinit tingkat akhir dan bubuk silika+zeolit pada rekahan dalam zona tersilisifikasi ( Kuehn dan Rose , 1992) Mineralisasi emas primer di endapan jenis Carlin bersifat refraktori tetapi sesuai dengan autoklaf dan teknologi ekstraksi pemanggangan. Namun, oksidasi mendalam, dianggap supergen meskipun hal tersebut menyebabkan bentuk yang tidak teratur dan terkadang terbentuk di bawah zona karbon/sulfida sehingga membuat banyak ore karbon dan sulfidik sebelumnya menjadi sesuai dengan leaching sianida konvensional.
  • 25.
    Gambar 9: Diagramskematik menunjukkan mineralisasi terkontrol secara struktural dan mineral stratabound yang tak selaras sehubungan dengan zona tersilisifikasi dan terdekalsifikasi dalam batuan kapur inang penerima dalam sistem CT. METODE EKSPLORASI Strategi eksplorasi Dalam dekade terakhir ini, terdapat penurunan yang signifikan baik dalam jumlah endapan emas besar yang ditemukan (> 2,5 Moz Au) dan jumlah emas yang terkandung dalam endapan- endapan tersebut, jika dibandingkan dengan awal hingga pertengahan 90-an (Metals Economics Group, 2006). Dari 44 penemuan emas besar dalam dekade terakhir, 32 di antaranya ditemukan pada tahun 1996-2000, dan hanya 12 lainnya yang ditemukan pada tahun 2001-2006. Dari 44 penemuan emas besar ini, 31 di antaranya dikarenakan oleh adanya eksplorasi greenfield, dan hanya 13 yang merupakan hasil dari eksplorasi brownfield, tetapi penemuan dekat tambang belum menurun pada tingkat yang sama seperti penemuan Greenfield. Data tersebut membuktikan berlanjutnya nilai eksplorasi regional dan pentingnya eksplorasi dekat tambang dalam strategi setiap produsen emas menengah hingga besar. Selain tingkat penemuan yang menurun, kesuksesan di masa depan harus dicapai dalam konteks meningkatnya biaya, meningkatnya tekanan untuk penggantian sumber daya/cadangan tahunan, dan meningkatkan ukuran minimum endapan yang benar-benar berdampak pada laba bersih di perusahaan besar. Sebuah tinjauan terhadap metode utama penemuan endapan emas yang ditemukan dalam 10 tahun terakhir menunjukkan bahwa pemahaman geologis adalah elemen penting dalam proses penemuan baik dalam lingkungan greenfield dan brownfield (misalnya Sillitoe dan Thompson,
  • 26.
    2006). Geokimia dengandidukung geologi memainkan peran penting terutama dalam kasus- kasus di mana endapan terpapar, dan penemuan yang dibantu oleh geofisika dalam beberapa kasus di mana penemuan tersembunyi (Sillitoe dan Thompson, 2006). Pelajaran yang jelas dari analisis ini adalah bahwa geologi harus tetap menjadi fondasi penting dari program eksplorasi emas di masa depan. Oleh karena itu, elemen keberhasilan yang penting untuk para pencari tambang emas adalah pemahaman dan pendeteksian berbagai jenis endapan emas dan latargeologisnya dan kontrol pada skala regional hingga lokal yang menguntungkan, dan semakinbertambahnya di daerah tertutup. Begitu juga dengan pemahaman tentang tingkat erosi yang relatif terhadap kedalaman pembentukan sistem yang dieksplorasi, dari lingkungan di mana mereka dapat dipelihara dengan baik. Unsur lain adalah aplikasi terhadap teknik deteksi yang telah terbukti dan berkembang dengan bijaksana, dengan integrasi yang erat dengan geologi. Strategi yang berhasil harus menekankan fitur deteksi sama banyaknya dengan fitur geologi yang khas dari latar yang menguntungkan, seperti manifestasi hidrotermal dari endapan, seperti alterasi dan mineralisasi, dan produk-produk dispersinya dalam lingkungan permukaan. Selain itu, pendekatan eksplorasi juga perlu mempertimbangkan keunikan dan hal-hal yang tidak biasa sehingga endapan yang tidak sesuai dengan model-model terbaru atau yang terjadi dalam lataryang tidak biasa tidak diabaikan (misalnya Sillitoe 2000b). Eksplorasi sekarang didukung oleh berbagai integrasi data dan alat-alat pengolah yang canggih, dari platform GIS 2D lanjutan, yang memiliki kemampuan untuk menampilkan data pengeboran, hingga paket pemodelan data 3D, pengolahan, dan visualisasi yang telah maju. Paket 3D lebih cocok untuk lingkungan dekat tambang atau lingkungan kaya data, sedangkan platform GIS 2D telah menjadi alat penting dalam eksplorasi regional. Namun, pendekatan apapun harus berfokus pada pendeteksian jejak , atau unsur-unsur jejak dari sistem mineralisasi pada skala regional dan lokal. Terakhir, sumber daya manusia adalah faktor penting dari setiap pendekatan eksplorasi yang baik. Anggota tim tidak hanya harus memiliki kemampuan dan pengalaman, namun mereka juga harus memahami karakteristik dari endapan emas yang mereka cari mendapatkan waktu yang cukup untuk menguji target mereka secara memadai. Faktor-faktor lain seperti pemahaman yang sangat baik mengenai metode eksplorasi yang telah terbukti, penggunaan teknologi yang efektif, kepemimpinan yang antusias dan bertanggung jawab, sikap percaya diri dengan posisi perusahaan, dan menarik serta melatih para profesional muda juga merupakan hal yang penting. Kemajuan dalam Teknik Eksplorasi bagi Endapan Emas Geofisika Dalam dekade terakhir, terdapat kemajuan yang signifikan pada metode geofisika yang telahterbukti dan pada teknik untuk menafsirkan dan untuk memvisualisasikan data geofisika.Kemajuan-kemajuan tersebut mencapai pengaruh penuh mereka dengan pertimbangan yang tepat mengenai sifat-sifat fisik batuan dalam kaitannya dengan manifestasi utama jenis- jenisendapan yang berbeda dan fitur utama dari manifestasi lingkungan inang mereka (Tabel 1) padajenis endapan. Bersamaan dengan berkembangnya model endapan ore, jumlah data petrophyscial juga berkembang, yang dikumpulkan melalui pembalakan lubang bor atau analisis sampel tangan, dan banyak studi terbaru (misalnya Proyek 685 Australian Minerals and Research Organization (AMIRA)-Pembalakan Mineralogis Inti Bor, Chip, dan Bubuk, ProyekUniversity
  • 27.
    of British Columbia(UBC) Mineral Deposit Research Unit Geophysical Inversion Facility (MDRU-GIF)-Membangun model 3D, dan Project 740 AMIRA- Predictive Mineral Discovery Cooperative Research Center (PMD*CRC)) berfokus pada analisis petrophyscial dari sistem ore yang telah dikenal. Sifat petrofisikal menentukan teknik geofisika mana yang paling baik digunakan untuk menargetkan mineralisasi. Misalnya, Pittard dan Bourne (2007)menentukan bahwa kombinasi magnetit dan pirit, bukan pirit saja, dapat menyebabkan responspolarisasi terinduksi pada endapan Centenary (greenstone) di Yilgarn, Australia Barat. Secara historis, data petrophyscial juga telah digunakan pada skala regional, misalnya, untuk melihat efek dari metamorfosis pada respons geometri dan geofisika dari sabuk greenstone (Bourne etal., 1993) namun melihat minat baru mengenai pengenalan rutinitas inversi geofisika a priori dalam beberapa waktu terakhir. Ada banyak contoh teknik gravitasi yang digunakan pada semua skala, dari identifikasi calon distrik emas hingga alterasi hidrotermal terkait emas pada skala lokal. Baru-baru ini, pengembangan sistem gradien gravitasi udara (misalnya BHP Billiton-Falcon, Bell Geospace-Air FTG), telah menyaksikan penerapan teknik gravitasi yang semakin berkembang. Banyak area yang sebelumnya sulit diakses lewat darat dan memerlukan akuisisi yang cepat sekarang dapat dengan mudah diakses. Sistem gradient sekarang setara dengan resolusi 0,4mGal/500m. Gravimeter airborne digunakan untuk survei regional dan memiliki resolusi mendekati 0,8mGal/2,5km. Survei tanah masih merupakan yang paling efektif dalam hal biaya di pangkalan dengan jarak kurang dari 1 km (akses dimungkinkan) dan dapat diselesaikan hingga 0,01mGal/<1m .="" span=""> Gravitasi adalah teknik yang efektif untuk menentukan geometri dan struktur sabuk greenstone pada skala regional, seperti yang diilustrasikan pada Gambar 10. Pengalaman di Barrick menunjukkan bahwa gravitasi juga terbukti efektif dalam pemetaan intrusi daerah sedimen dan vulkanik untuk Carlin, OIR dan sistem RIR. Struktur dan alterasi juga dapat dipetakan, baik secara langsung oleh gravitasi di lingkungan yang lapuk atau disimpulkan dalam daerah tersebut di mana unit geologis dengan kepadatan yang berbeda-beda berimbang dan/atau berubah. Metode magnetik dan radiometrik dianggap sebagai teknik eksplorasi yang lebih matang, namun masih sangat penting. Perbaikan secara bertahap terus dilakukan, yaitu dengan sampel yang lebih baik atau menggunakan beberapa sensor untuk mengukur gradien yang dapat membantu interpolasi informasi antara garis terbang.
  • 28.
    Gambar 10: Respongravitasi Bouguer (2.67g/cc) dari Goldfields Timur, Australia (kiri) dan Sabuk Greenstone Abitibi, Kanada (kanan) dengan struktur regional dan lokasi endapan emas yang besar. Data Goldfields Timur dari Geological Survey of Western Australia; data Abitibi dari Geological Survey of Canada. Salah satu kemajuan yang paling besar dalam geofisika adalah inversi rutin data lapangan potensial (magnetik dan gravitasi) dalam 3D. Kemajuan dalam daya komputer telah memungkinkan inversi diterapkan pada berbagai permasalahan, dari pemodelan target diskrit hingga geologi regional. Ada banyak contoh baik dari inversi 3D yang digunakan untuk memetakan alterasi yang terkait dengan sistem emas, misalnya oleh Coggon (2003) di Wallaby, Australia Barat, dan oleh Wallace (2007) di Musselwhite, Kanada. Namun, kurangnya kendala petrofisika dan geologis, dan dorongan untuk melihat data dalam 3D juga menyebabkan penerapan teknik inversi 3D yang tidak pantas. Popularitas inversi data lapangan yang potensial telah menyebabkan dorongan baru untuk inversi data listrik. Meskipun secara perhitungan lebih intensif, teknik listrik baru saja mulai dimodelkan dalam 3D. Data magnetotelurik (MT), misalnya, secara tradisional telah diperoleh dan diproses dalam 2D (Petrick, 2007). Solusi terbaik untuk memecahkan masalah eksplorasi sebenarnya adalah dengan memperoleh data yang dapat diproses dalam 3D. Contoh terbaru dari manfaat pengolahan data
  • 29.
    dalam 3D, dibandingkandengan 2D, dari endapan Dee-Rossi Carlin di Nevada ditunjukkan pada Gambar 11. Gambar 11: Sebaran konduktivitas bawah permukaan pada kedalaman 450m diperoleh dari menautkan inversi 2D-TM (kiri) dan inversi 3D (kanan) dari data magnetotelurik di daerah Dee- Rossi, Nevada (setelah Petrick, 2007). Jarak tick adalah 1 km. Kemampuan untuk membuat model data dalam bentuk 3D baru saja mulai mempromosikan akuisisi data elektrik (resistivitas dan polarisasi induksi) di berbagai susunan 3D yang dapat memanfaatkan teknik inversi baru. Akuisisi dengan corak susunan baru menghasilkan data yang sulit diperiksa validitasnya di lapangan dan tidak diragukan lagi akan menjadi fokus pembangunan di masa depan. Teknik kekebalan secara dominan digunakan dalam lingkungan sedimen, di mana terdapat kontras antara sedimen terrigenous berkarbon dan nonkarbon. Dalam lingkungan sedimen, intrusi dan zona alterasi silika biasanya lebih kebal daripada batuan inangnya. Sistem elektromagnetik domain waktu helikopter yang tersedia secara komersil dengan penerima in-loop semakin banyak diterapkan dalam eksplorasi emas, misalnya Newmont-NEWTEM dan Geotech-VTEM. Sistem tersebut memiliki geometri tetap yang memungkinkan mereka diterbangkan lebih dekat ke tanah, sehingga memberikan resolusi yang lebih tinggi dan membuat data lebih mudah ditafsirkan. Selain itu, kemampuan membaca awal semakin meningkat sehingga membuat sistem yang lebih baik untuk pemetaan dan untuk mengidentifikasi resistor dekat permukaan dan/atau alterasi hidrotermal. Sebagai contoh, Gambar 12 menunjukkan respon sulfida disseminated yang berhubungan dengan mineralisasi emas di unit magnetit-BIF di lingkungan sabuk greenstone.
  • 30.
  • 31.

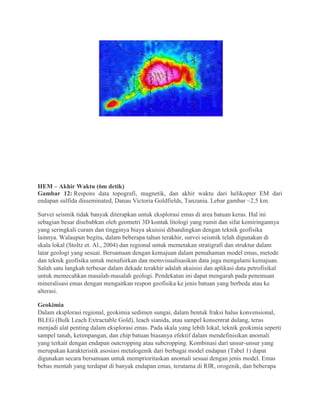

    HEM – AkhirWaktu (6m detik) Gambar 12: Respons data topografi, magnetik, dan akhir waktu dari helikopter EM dari endapan sulfida disseminated, Danau Victoria Goldfields, Tanzania. Lebar gambar ~2,5 km. Survei seismik tidak banyak diterapkan untuk eksplorasi emas di area batuan keras. Hal ini sebagian besar disebabkan oleh geometri 3D kontak litologi yang rumit dan sifat kemiringannya yang seringkali curam dan tingginya biaya akuisisi dibandingkan dengan teknik geofisika lainnya. Walaupun begitu, dalam beberapa tahun terakhir, survei seismik telah digunakan di skala lokal (Stoltz et. Al., 2004) dan regional untuk memetakan stratigrafi dan struktur dalam latar geologi yang sesuai. Bersamaan dengan kemajuan dalam pemahaman model emas, metode dan teknik geofisika untuk menafsirkan dan memvisualisasikan data juga mengalami kemajuan. Salah satu langkah terbesar dalam dekade terakhir adalah akuisisi dan aplikasi data petrofisikal untuk memecahkan masalah-masalah geologi. Pendekatan ini dapat mengarah pada penemuan mineralisasi emas dengan mengaitkan respon geofisika ke jenis batuan yang berbeda atau ke alterasi. Geokimia Dalam eksplorasi regional, geokimia sedimen sungai, dalam bentuk fraksi halus konvensional, BLEG (Bulk Leach Extractable Gold), leach sianida, atau sampel konsentrat dulang, terus menjadi alat penting dalam eksplorasi emas. Pada skala yang lebih lokal, teknik geokimia seperti sampel tanah, ketimpangan, dan chip batuan biasanya efektif dalam mendefinisikan anomali yang terkait dengan endapan outcropping atau subcropping. Kombinasi dari unsur-unsur yang merupakan karakteristik asosiasi metalogenik dari berbagai model endapan (Tabel 1) dapat digunakan secara bersamaan untuk memprioritaskan anomali sesuai dengan jenis model. Emas bebas mentah yang terdapat di banyak endapan emas, terutama di RIR, orogenik, dan beberapa
  • 32.
    sistem epitermal LS,menyebabkan perkembangan endapan placer terkait yang signifikan dalam latar geomorfologi yang sesuai. Mengingat ketahanan emas terhadap pelapukan, seperti yang didokumentasikan dalam analisis partikel emas dalam konsentrat mineral berat dari sedimen glasial atau sungai, studi tentang komposisi, bentuk, dan isi cakupan partikel emas memungkinkan pelacakan endapan emas sampai sumbernya dengan efektif. Namun, mineralisasi hipogen pada endapan greenstone atipikal dari jenis disseminated stockwork, Carlin, dan endapan epitermal HS seringkali refraktori dan tidak meluruhkan placer atau emas mentah yang signifikan ke dalam lingkungannya. Metode eksplorasi geokimia nonkonvensional menjadi semakin penting bersamaan dengan majunya eksplorasi ke daerah-daerah yang lebih dalam. Selama sepuluh tahun terakhir, kita telah melihat perkembangan berbagai teknik baru yang mendeteksi fitur geokimia dan biologis jarak jauh (farfield) dari endapan mineral, seperti yang baru-baru ini ditinjau oleh Kelley et al. (2006) . Metode pendeteksian terbaru meliputi: potensireduksi-oksidasi dalam tanah, populasi mikroba dalam tanah, analisis gas tanah, leach selektif, konsentrasi halogen, dan komposisi isotop. Kebanyakan dari teknik ini masih dalam tahap awal dengan hanya beberapa studi kasus, namun dengan penelitian lebih lanjut, teknik-teknik tersebut dapat menjadi teknik yang menjanjikan di masa depan. Berbagai kriteria petrokimia mungkin efektif dalam menentukan kelompok batuan beku yang menguntungkan bagi endapan yang termasuk klan OIR dan RIR. Misalnya, rasio Sr/Y dalam keseluruhan sampel batuan dapat digunakan untuk menentukan lelehan hidrous teroksidasi yang subur, dan isotop oksigen telah digunakan untuk menentukan jalur aliran fluida di endapan emas epitermal Comstock, USA (Kelley et al. 2006). Studi jalur fisi apatit di distrik Carlin telah menyoroti aureol termal besar yang berkaitan dengan endapan jenis Carlin (Cline et al., 2005; Hickey et al., 2005a). Definisi anomali-anomali termal serupa di tempat lain mungkin merupakan indikator positif dari sistem jenis Carlin, atau memiliki potensi endapan porfiri (Cunningham et al., 2004). Kelompok batuan beku dan zona alterasi dengan usia yang menguntungkan sekarang dapat diidentifikasi dengan teknik penanggalan baru secara lebih cepat dan ekonomis. Usia yang menguntungkan dari batuan pada daerah yang memiliki prospek besar juga dapat diidentifikasi dengan teknik seperti GEMOCs TerraneChronTM di mana zirkon dari konsentrat mineral berat regional dianalisis (O’Reilly et al., 2004). Terakhir, berbagai peningkatan dalam hal analisis juga berkontribusi terhadap kemajuan signifikan dalam pemahaman tentang jenis-jenis endapan emas. Hasilnya adalah teknik Re-Os untuk penanggalan langsung mineral terkait ore dan teknik ICPMS laser ablasi untuk menganalisis komposisi ore- fluida, atau Au dan unsur-unsur jejak lainnya dalam pirit. Penginderaan jarak jauh dan spektroskopi inframerah berbasis lapangan Kemajuan teknologi yang sangat signifikan telah diciptakan dalam sepuluh tahun terakhir di bidang spektroskopi inframerah untuk pemetaan alterasi. Sistem multispektral satelit seperti ASTER dan sensor hiperspektral udara seperti Hymap telah meningkatkan resolusi spasial dan spektral, rasio sinyal-ke-kebisingan yang lebih tinggi, dan cakupan jangkauan spektral yang lebih luas. Instrumen hiperspektral portabel lapangan seperti Pima telah menjadi alat standar untuk pemetaan alterasi sejak pertama kali diperkenalkan ke industri mineral pada pertengahan 1990- an. Sejak akhir 90-an, berbagai spektrometer portabel lapangan yang diproduksi oleh Analytical Spectral Devices memungkinkan pengumpulan data tiga kali lebih cepat daripada PIMA, tidak
  • 33.

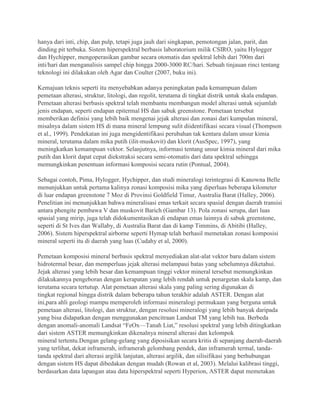

    hanya dari inti,chip, dan pulp, tetapi juga jauh dari singkapan, pemotongan jalan, parit, dan dinding pit terbuka. Sistem hiperspektral berbasis laboratorium milik CSIRO, yaitu Hylogger dan Hychipper, mengoperasikan gambar secara otomatis dan spektral lebih dari 700m dari inti/hari dan menganalisis sampel chip hingga 2000-3000 RC/hari. Sebuah tinjauan rinci tentang teknologi ini dilakukan oleh Agar dan Coulter (2007, buku ini). Kemajuan teknis seperti itu menyebabkan adanya peningkatan pada kemampuan dalam pemetaan alterasi, struktur, litologi, dan regolit, terutama di tingkat distrik untuk skala endapan. Pemetaan alterasi berbasis spektral telah membantu membangun model alterasi untuk sejumlah jenis endapan, seperti endapan epitermal HS dan sabuk greenstone. Pemetaan tersebut memberikan definisi yang lebih baik mengenai jejak alterasi dan zonasi dari kumpulan mineral, misalnya dalam sistem HS di mana mineral lempung sulit diidentifikasi secara visual (Thompson et al., 1999). Pendekatan ini juga mengidentifikasi perubahan tak kentara dalam unsur kimia mineral, terutama dalam mika putih (ilit-muskovit) dan klorit (AusSpec, 1997), yang meningkatkan kemampuan vektor. Selanjutnya, informasi tentang unsur kimia mineral dari mika putih dan klorit dapat cepat diekstraksi secara semi-otomatis dari data spektral sehingga memungkinkan penentuan informasi komposisi secara rutin (Pontual, 2004). Sebagai contoh, Pima, Hylogger, Hychipper, dan studi mineralogi terintegrasi di Kanowna Belle menunjukkan untuk pertama kalinya zonasi komposisi mika yang diperluas beberapa kilometer di luar endapan greenstone 7 Moz di Provinsi Goldfield Timur, Australia Barat (Halley, 2006). Penelitian ini menunjukkan bahwa mineralisasi emas terkait secara spasial dengan daerah transisi antara phengite pembawa V dan muskovit Barich (Gambar 13). Pola zonasi serupa, dari luas spasial yang mirip, juga telah didokumentasikan di endapan emas lainnya di sabuk greenstone, seperti di St Ives dan Wallaby, di Australia Barat dan di kamp Timmins, di Abitibi (Halley, 2006). Sistem hiperspektral airborne seperti Hymap telah berhasil memetakan zonasi komposisi mineral seperti itu di daerah yang luas (Cudahy et al, 2000). Pemetaan komposisi mineral berbasis spektral menyediakan alat-alat vektor baru dalam sistem hidrotermal besar, dan memperluas jejak alterasi melampaui batas yang sebelumnya diketahui. Jejak alterasi yang lebih besar dan kemampuan tinggi vektor mineral tersebut memungkinkan dilakukannya pengeboran dengan kerapatan yang lebih rendah untuk penargetan skala kamp, dan terutama secara tertutup. Alat pemetaan alterasi skala yang paling sering digunakan di tingkat regional hingga distrik dalam beberapa tahun terakhir adalah ASTER. Dengan alat ini,para ahli geologi mampu memperoleh informasi mineralogi permukaan yang berguna untuk pemetaan alterasi, litologi, dan struktur, dengan resolusi mineralogi yang lebih banyak daripada yang bisa didapatkan dengan menggunakan pencitraan Landsat TM yang lebih tua. Berbeda dengan anomali-anomali Landsat “FeOx—Tanah Liat,” resolusi spektral yang lebih ditingkatkan dari sistem ASTER memungkinkan dikenalnya mineral alterasi dan kelompok mineral tertentu.Dengan gelang-gelang yang diposisikan secara kritis di sepanjang daerah-daerah yang terlihat, dekat inframerah, inframerah gelombang pendek, dan inframerah termal, tanda- tanda spektral dari alterasi argilik lanjutan, alterasi argilik, dan silisifikasi yang berhubungan dengan sistem HS dapat dibedakan dengan mudah (Rowan et al, 2003). Melalui kalibrasi tinggi, berdasarkan data lapangan atau data hiperspektral seperti Hyperion, ASTER dapat memetakan
  • 34.

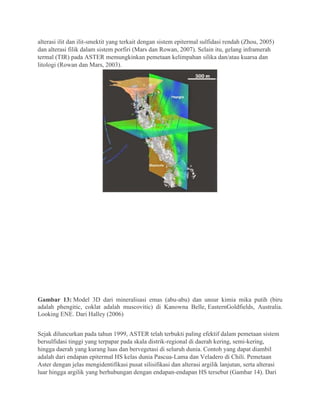

    alterasi ilit danilit-smektit yang terkait dengan sistem epitermal sulfidasi rendah (Zhou, 2005) dan alterasi filik dalam sistem porfiri (Mars dan Rowan, 2007). Selain itu, gelang inframerah termal (TIR) pada ASTER memungkinkan pemetaan kelimpahan silika dan/atau kuarsa dan litologi (Rowan dan Mars, 2003). Gambar 13: Model 3D dari mineralisasi emas (abu-abu) dan unsur kimia mika putih (biru adalah phengitic, coklat adalah muscovitic) di Kanowna Belle, EasternGoldfields, Australia. Looking ENE. Dari Halley (2006) Sejak diluncurkan pada tahun 1999, ASTER telah terbukti paling efektif dalam pemetaan sistem bersulfidasi tinggi yang terpapar pada skala distrik-regional di daerah kering, semi-kering, hingga daerah yang kurang luas dan bervegetasi di seluruh dunia. Contoh yang dapat diambil adalah dari endapan epitermal HS kelas dunia Pascua-Lama dan Veladero di Chili. Pemetaan Aster dengan jelas mengidentifikasi pusat silisifikasi dan alterasi argilik lanjutan, serta alterasi luar hingga argilik yang berhubungan dengan endapan-endapan HS tersebut (Gambar 14). Dari
  • 35.
    sudut pandang eksplorasiregional, informasi mengenai alterasi tersebut memungkinkan dibuatnya prioritas sasaran dan dapat membimbing dengan efisien pemetaan dan sampling lapangan. Namun, seperti teknologi lainnya, Aster juga memiliki keterbatasan. Untuk eksplorasi emas, resolusi spasial 90 meter untuk gelang TIR masih merupakan faktor keterbatasan untuk pemetaan silisifikasi yang berhubungan dengan silisifikasi urat kuarsa dan corak stockwork dalam endapan bersulfidasi rendah, endapan sabuk greenstone dan endapan terkait intrusi. Lebih lanjut, Aster mungkin tidak selalu membedakan litologi terkait silisifikasi kuarsa vs. hidrotermal; atau alterasi argilik lanjutan hipogen dari alunite yang dipanaskan dengan uap dalam sistem sulfidasi tinggi atau dari alunite supergen dalam sistem porfiri. Seperti yang telah ditunjukkan sebelumnya, masalah kalibrasi juga menghambat pemetaan Aster untuk mika putih dan unsur kimia mika putih.
  • 36.

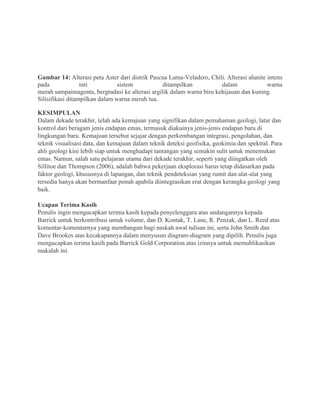

    Gambar 14: Alterasipeta Aster dari distrik Pascua Lama-Veladero, Chili. Alterasi alunite intens pada inti sistem ditampilkan dalam warna merah sampaimagenta, bergradasi ke alterasi argilik dalam warna biru kehijauan dan kuning. Silisifikasi ditampilkan dalam warna merah tua. KESIMPULAN Dalam dekade terakhir, telah ada kemajuan yang signifikan dalam pemahaman geologi, latar dan kontrol dari beragam jenis endapan emas, termasuk diakuinya jenis-jenis endapan baru di lingkungan baru. Kemajuan tersebut sejajar dengan perkembangan integrasi, pengolahan, dan teknik visualisasi data, dan kemajuan dalam teknik deteksi geofisika, geokimia dan spektral. Para ahli geologi kini lebih siap untuk menghadapi tantangan yang semakin sulit untuk menemukan emas. Namun, salah satu pelajaran utama dari dekade terakhir, seperti yang diingatkan oleh Sillitoe dan Thompson (2006), adalah bahwa pekerjaan eksplorasi harus tetap didasarkan pada faktor geologi, khususnya di lapangan, dan teknik pendeteksian yang rumit dan alat-alat yang tersedia hanya akan bermanfaat penuh apabila diintegrasikan erat dengan kerangka geologi yang baik. Ucapan Terima Kasih Penulis ingin mengucapkan terima kasih kepada penyelenggara atas undangannya kepada Barrick untuk berkontribusi untuk volume, dan D. Kontak, T. Lane, R. Penzak, dan L. Reed atas komentar-komentarnya yang membangun bagi naskah awal tulisan ini, serta John Smith dan Dave Brookes atas kecakapannya dalam menyusun diagram-diagram yang dipilih. Penulis juga mengucapkan terima kasih pada Barrick Gold Corporation atas izinnya untuk memublikasikan makalah ini.
