1. ELEKTROKARDIOGRAFI

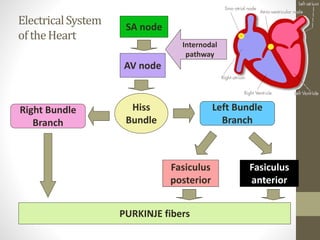

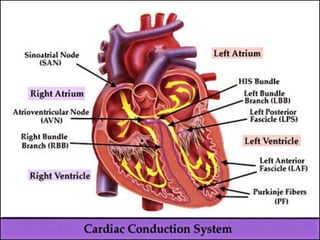

2. ElectricalSystem
oftheHeart
AV node
Hiss
Bundle
Right Bundle
Branch
Left Bundle
Branch
Fasiculus
posterior
Fasiculus
anterior
PURKINJE fibers
SA node
Internodal
pathway

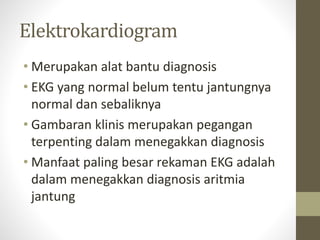

4. Elektrokardiogram
• Merupakan alat bantu diagnosis
• EKG yang normal belum tentu jantungnya
normal dan sebaliknya
• Gambaran klinis merupakan pegangan
terpenting dalam menegakkan diagnosis
• Manfaat paling besar rekaman EKG adalah
dalam menegakkan diagnosis aritmia
jantung

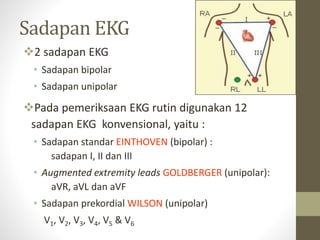

5. Sadapan EKG
2 sadapan EKG
• Sadapan bipolar
• Sadapan unipolar
Pada pemeriksaan EKG rutin digunakan 12
sadapan EKG konvensional, yaitu :
• Sadapan standar EINTHOVEN (bipolar) :
sadapan I, II dan III
• Augmented extremity leads GOLDBERGER (unipolar):
aVR, aVL dan aVF
• Sadapan prekordial WILSON (unipolar)
V1, V2, V3, V4, V5 & V6

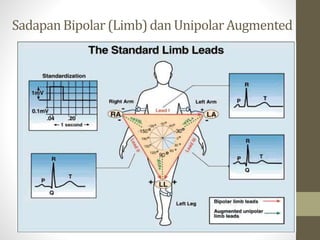

6. SadapanBipolar (Limb)dan UnipolarAugmented

7. Hantaran Standar Einthoven
(bipolar)
Mengukur perbedaan
potensial medan bioelektrik
aktivitas jantung pada bidang
frontal tubuh
Hantaran I :
(+) lengan kiri
(-) lengan kanan
Hantaran II :
(+) tungkai kiri
(-) lengan kanan
Hantaran III :
(+) tungkai kiri
(-) lengan kiri

8. Hantaran Extremity Leads
Goldberger
aVR (Augmented voltage right Arm)
(+) lengan kanan
(-) tungkai kiri dan lengan kiri
aVL (Augmented voltage Left Arm)
(+) lengan kiri
(-) tungkai kiri dan lengan kanan
aVF (Augmented voltage Foot)
(+) tungkai kiri
(-) lengan kiri dan lengan kanan

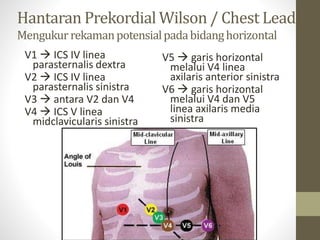

9. Hantaran Prekordial Wilson / Chest Lead
Mengukurrekamanpotensialpadabidanghorizontal
V1  ICS IV linea
parasternalis dextra
V2  ICS IV linea
parasternalis sinistra
V3  antara V2 dan V4
V4  ICS V linea
midclavicularis sinistra
V5  garis horizontal
melalui V4 linea
axilaris anterior sinistra
V6  garis horizontal
melalui V4 dan V5
linea axilaris media
sinistra

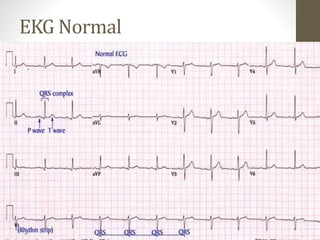

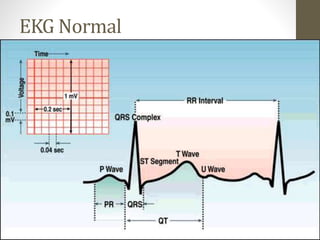

10. EKG Normal

12. EKG Normal

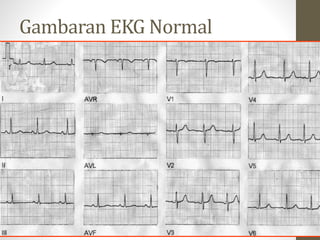

13. Gambaran EKG Normal

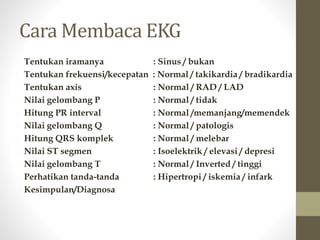

14. Cara Membaca EKG
1. Tentukan iramanya : Sinus / bukan
2. Tentukan frekuensi/kecepatan : Normal / takikardia / bradikardia
3. Tentukan axis : Normal / RAD / LAD
4. Nilai gelombang P : Normal / tidak
5. Hitung PR interval : Normal /memanjang/memendek
6. Nilai gelombang Q : Normal / patologis
7. Hitung QRS komplek : Normal / melebar
8. Nilai ST segmen : Isoelektrik / elevasi / depresi
9. Nilai gelombang T : Normal / Inverted / tinggi
10.Perhatikan tanda-tanda : Hipertropi / iskemia / infark
11.Kesimpulan/Diagnosa

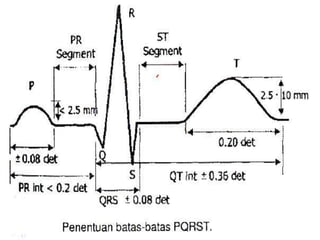

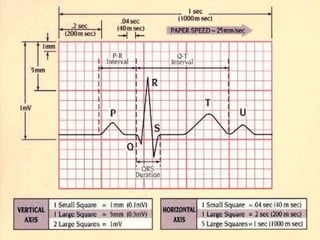

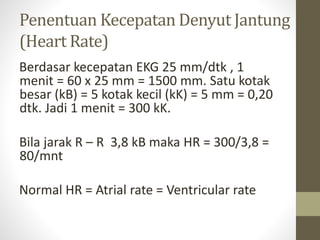

16. Penentuan Kecepatan Denyut Jantung
(Heart Rate)
Berdasar kecepatan EKG 25 mm/dtk , 1
menit = 60 x 25 mm = 1500 mm. Satu kotak
besar (kB) = 5 kotak kecil (kK) = 5 mm = 0,20
dtk. Jadi 1 menit = 300 kK.
Bila jarak R – R 3,8 kB maka HR = 300/3,8 =
80/mnt
Normal HR = Atrial rate = Ventricular rate

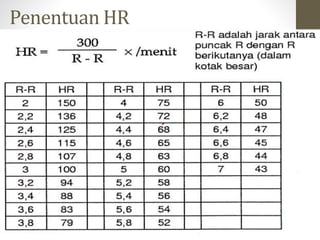

17. Penentuan HR

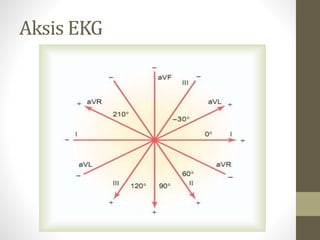

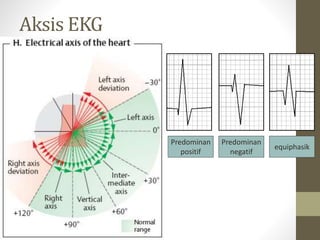

18. Aksis EKG

19. Aksis EKG
Predominan
positif
Predominan
negatif
equiphasik

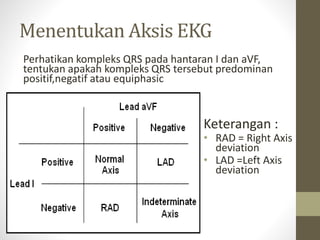

20. Menentukan Aksis EKG
Perhatikan kompleks QRS pada hantaran I dan aVF,
tentukan apakah kompleks QRS tersebut predominan
positif,negatif atau equiphasic
Keterangan :
• RAD = Right Axis
deviation
• LAD =Left Axis
deviation

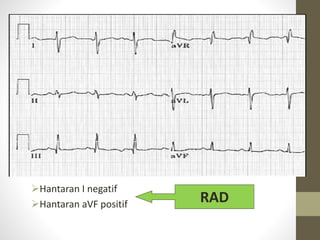

21. Hantaran I negatif
Hantaran aVF positif RAD

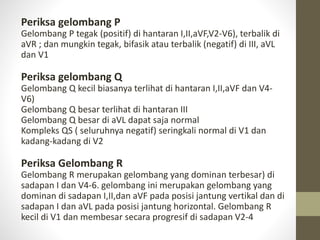

22. Periksa gelombang P
Gelombang P tegak (positif) di hantaran I,II,aVF,V2-V6), terbalik di
aVR ; dan mungkin tegak, bifasik atau terbalik (negatif) di III, aVL
dan V1
Periksa gelombang Q
Gelombang Q kecil biasanya terlihat di hantaran I,II,aVF dan V4-
V6)
Gelombang Q besar terlihat di hantaran III
Gelombang Q besar di aVL dapat saja normal
Kompleks QS ( seluruhnya negatif) seringkali normal di V1 dan
kadang-kadang di V2
Periksa Gelombang R
Gelombang R merupakan gelombang yang dominan terbesar) di
sadapan I dan V4-6. gelombang ini merupakan gelombang yang
dominan di sadapan I,II,dan aVF pada posisi jantung vertikal dan di
sadapan I dan aVL pada posisi jantung horizontal. Gelombang R
kecil di V1 dan membesar secara progresif di sadapan V2-4

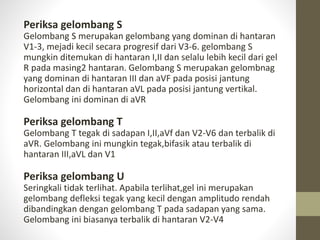

23. Periksa gelombang S
Gelombang S merupakan gelombang yang dominan di hantaran
V1-3, mejadi kecil secara progresif dari V3-6. gelombang S
mungkin ditemukan di hantaran I,II dan selalu lebih kecil dari gel
R pada masing2 hantaran. Gelombang S merupakan gelombnag
yang dominan di hantaran III dan aVF pada posisi jantung
horizontal dan di hantaran aVL pada posisi jantung vertikal.
Gelombang ini dominan di aVR
Periksa gelombang T
Gelombang T tegak di sadapan I,II,aVf dan V2-V6 dan terbalik di
aVR. Gelombang ini mungkin tegak,bifasik atau terbalik di
hantaran III,aVL dan V1
Periksa gelombang U
Seringkali tidak terlihat. Apabila terlihat,gel ini merupakan
gelombang defleksi tegak yang kecil dengan amplitudo rendah
dibandingkan dengan gelombang T pada sadapan yang sama.
Gelombang ini biasanya terbalik di hantaran V2-V4

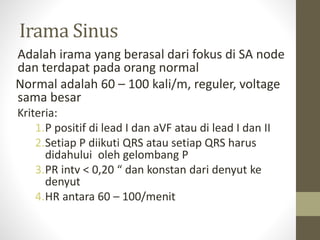

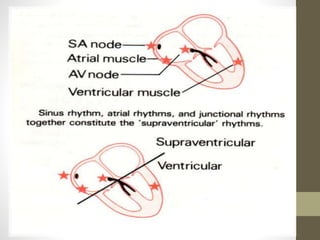

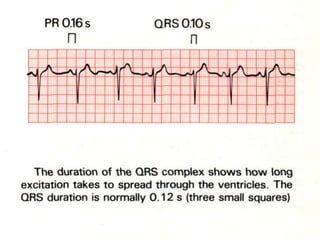

24. Irama Sinus
Adalah irama yang berasal dari fokus di SA node
dan terdapat pada orang normal
Normal adalah 60 – 100 kali/m, reguler, voltage
sama besar
Kriteria:
1.P positif di lead I dan aVF atau di lead I dan II
2.Setiap P diikuti QRS atau setiap QRS harus
didahului oleh gelombang P
3.PR intv < 0,20 “ dan konstan dari denyut ke
denyut
4.HR antara 60 – 100/menit

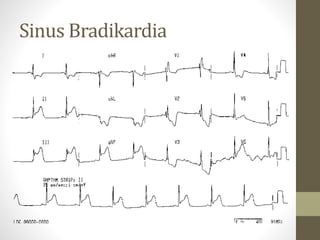

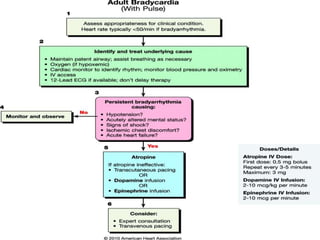

27. Sinus Bradikardia

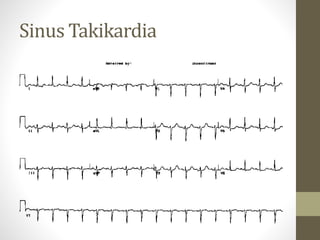

28. Sinus Takikardia

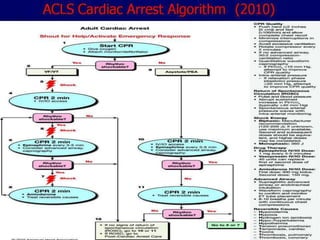

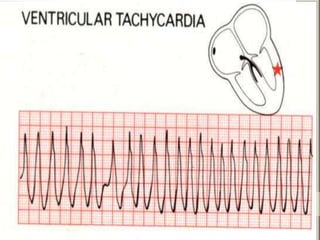

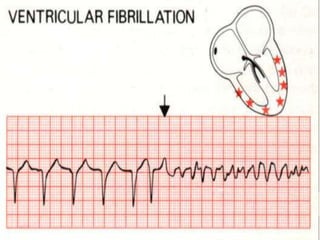

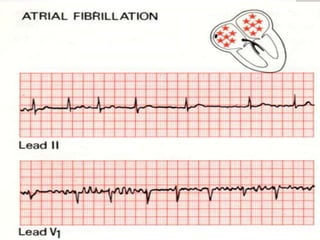

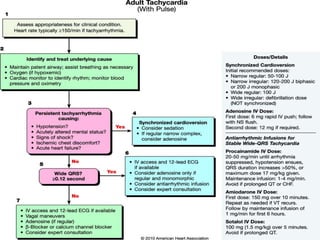

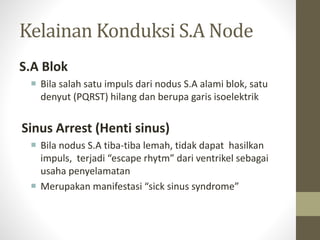

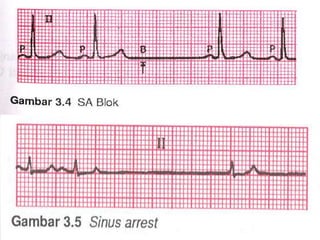

37. Kelainan Konduksi S.A Node
S.A Blok
 Bila salah satu impuls dari nodus S.A alami blok, satu
denyut (PQRST) hilang dan berupa garis isoelektrik
Sinus Arrest (Henti sinus)
 Bila nodus S.A tiba-tiba lemah, tidak dapat hasilkan
impuls, terjadi “escape rhytm” dari ventrikel sebagai
usaha penyelamatan
 Merupakan manifestasi “sick sinus syndrome”

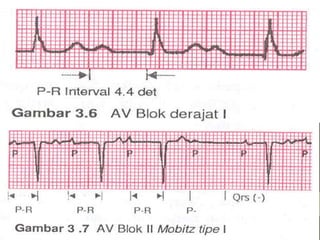

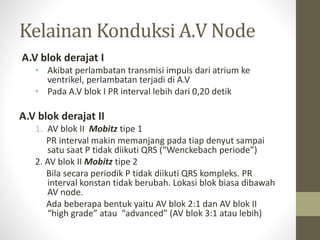

39. Kelainan Konduksi A.V Node
A.V blok derajat I
• Akibat perlambatan transmisi impuls dari atrium ke
ventrikel, perlambatan terjadi di A.V
• Pada A.V blok I PR interval lebih dari 0,20 detik
A.V blok derajat II

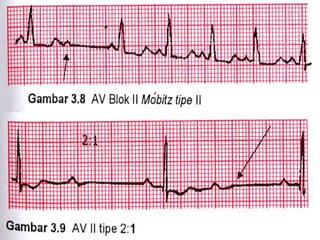

1. AV blok II Mobitz tipe 1
PR interval makin memanjang pada tiap denyut sampai
satu saat P tidak diikuti QRS (“Wenckebach periode”)
2. AV blok II Mobitz tipe 2
Bila secara periodik P tidak diikuti QRS kompleks. PR
interval konstan tidak berubah. Lokasi blok biasa dibawah
AV node.

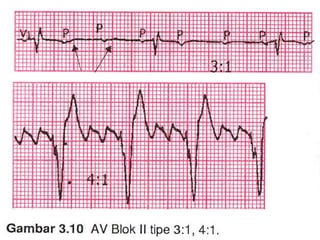

Ada beberapa bentuk yaitu AV blok 2:1 dan AV blok II
“high grade” atau “advanced” (AV blok 3:1 atau lebih)

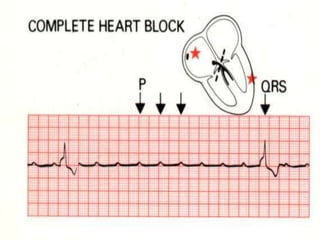

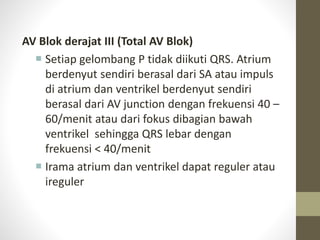

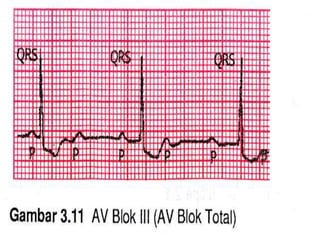

43. AV Blok derajat III (Total AV Blok)
 Setiap gelombang P tidak diikuti QRS. Atrium
berdenyut sendiri berasal dari SA atau impuls
di atrium dan ventrikel berdenyut sendiri
berasal dari AV junction dengan frekuensi 40 –
60/menit atau dari fokus dibagian bawah
ventrikel sehingga QRS lebar dengan
frekuensi < 40/menit
 Irama atrium dan ventrikel dapat reguler atau
ireguler

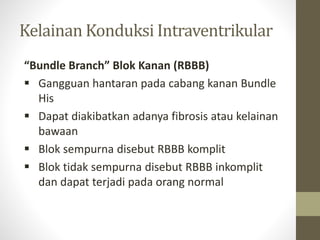

46. Kelainan Konduksi Intraventrikular
“Bundle Branch” Blok Kanan (RBBB)
 Gangguan hantaran pada cabang kanan Bundle
His
 Dapat diakibatkan adanya fibrosis atau kelainan
bawaan
 Blok sempurna disebut RBBB komplit
 Blok tidak sempurna disebut RBBB inkomplit
dan dapat terjadi pada orang normal

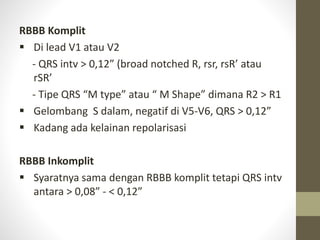

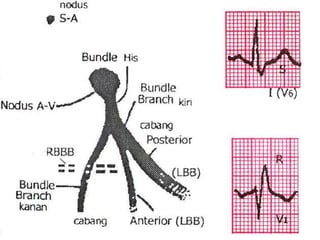

47. RBBB Komplit
 Di lead V1 atau V2
- QRS intv > 0,12” (broad notched R, rsr, rsR’ atau
rSR’
- Tipe QRS “M type” atau “ M Shape” dimana R2 > R1
 Gelombang S dalam, negatif di V5-V6, QRS > 0,12”
 Kadang ada kelainan repolarisasi
RBBB Inkomplit
 Syaratnya sama dengan RBBB komplit tetapi QRS intv
antara > 0,08” - < 0,12”

49. RBBB

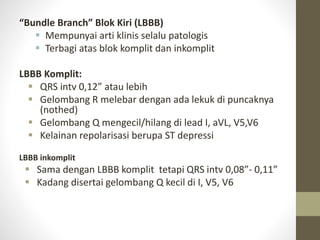

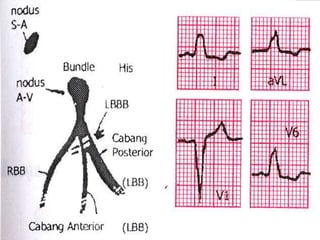

50. “Bundle Branch” Blok Kiri (LBBB)
 Mempunyai arti klinis selalu patologis
 Terbagi atas blok komplit dan inkomplit
LBBB Komplit:
 QRS intv 0,12” atau lebih
 Gelombang R melebar dengan ada lekuk di puncaknya
(nothed)
 Gelombang Q mengecil/hilang di lead I, aVL, V5,V6
 Kelainan repolarisasi berupa ST depressi
LBBB inkomplit
 Sama dengan LBBB komplit tetapi QRS intv 0,08”- 0,11”
 Kadang disertai gelombang Q kecil di I, V5, V6

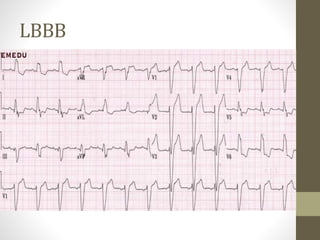

52. LBBB

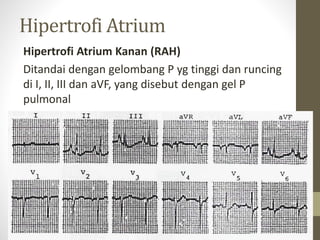

53. Hipertrofi Atrium
Hipertrofi Atrium Kanan (RAH)
Ditandai dengan gelombang P yg tinggi dan runcing
di I, II, III dan aVF, yang disebut dengan gel P
pulmonal

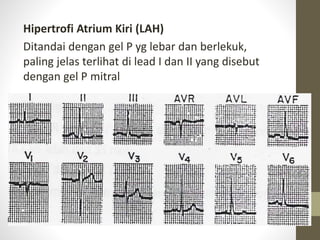

54. Hipertrofi Atrium Kiri (LAH)
Ditandai dengan gel P yg lebar dan berlekuk,
paling jelas terlihat di lead I dan II yang disebut
dengan gel P mitral

55. Hipertrofi Ventrikel

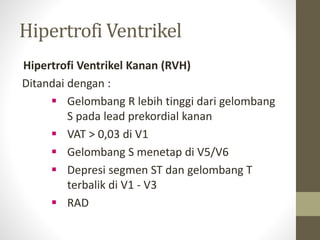

Hipertrofi Ventrikel Kanan (RVH)
Ditandai dengan :
 Gelombang R lebih tinggi dari gelombang
S pada lead prekordial kanan
 VAT > 0,03 di V1
 Gelombang S menetap di V5/V6
 Depresi segmen ST dan gelombang T
terbalik di V1 - V3
 RAD

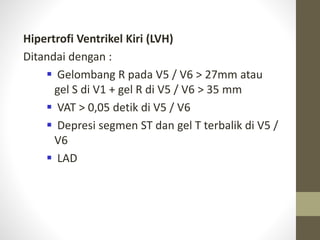

56. Hipertrofi Ventrikel Kiri (LVH)
Ditandai dengan :
 Gelombang R pada V5 / V6 > 27mm atau
gel S di V1 + gel R di V5 / V6 > 35 mm
 VAT > 0,05 detik di V5 / V6
 Depresi segmen ST dan gel T terbalik di V5 /
V6
 LAD

57. Hipertrofi

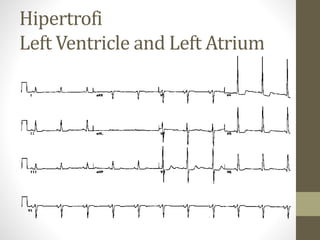

Left Ventricle and Left Atrium

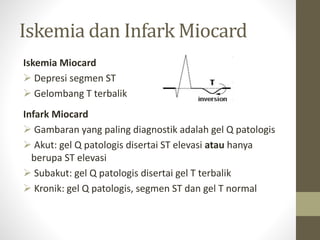

58. Iskemia dan Infark Miocard
Iskemia Miocard
 Depresi segmen ST
 Gelombang T terbalik
Infark Miocard
 Gambaran yang paling diagnostik adalah gel Q patologis
 Akut: gel Q patologis disertai ST elevasi atau hanya
berupa ST elevasi
 Subakut: gel Q patologis disertai gel T terbalik
 Kronik: gel Q patologis, segmen ST dan gel T normal

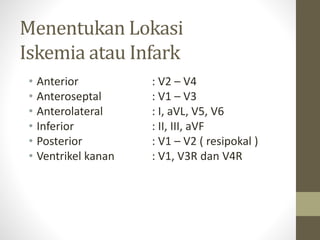

59. Menentukan Lokasi
Iskemia atau Infark
• Anterior : V2 – V4
• Anteroseptal : V1 – V3
• Anterolateral : I, aVL, V5, V6
• Inferior : II, III, aVF
• Posterior : V1 – V2 ( resipokal )
• Ventrikel kanan : V1, V3R dan V4R

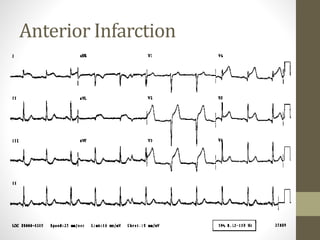

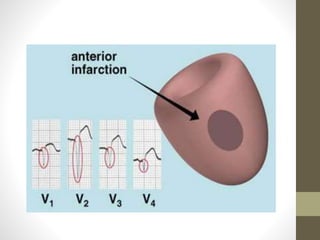

61. Anterior Infarction

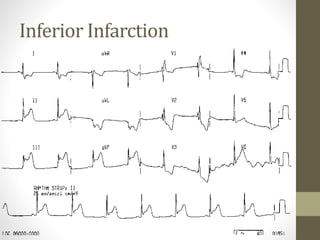

63. Inferior Infarction
