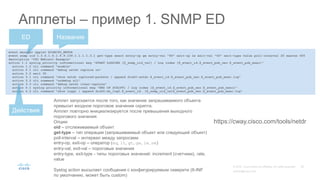

![event manager applet HIGHCPU_NETDR
event snmp oid 1.3.6.1.4.1.9.9.109.1.1.1.1.3.1 get-type exact entry-op ge entry-val "80" exit-op le exit-val "60" exit-type value poll-interval 20 maxrun 600
description "CSC Webcast Example"
action 1.1 syslog priority informational msg "START LOGGING [$_snmp_oid_val] / Log index [$_event_id.$_event_pub_sec.$_event_pub_msec]"
action 1.2 cli command "enable"
action 2.1 cli command "debug netdr capture rx"
action 2.2 wait 30
action 3.1 cli command "show netdr captured-packets | append disk0:netdr.$_event_id.$_event_pub_sec.$_event_pub_msec.log"
action 3.2 cli command "undebug all"
action 3.3 cli command "debug netdr clear-capture"
action 4.1 syslog priority informational msg "END OF SCRIPT] / Log index [$_event_id.$_event_pub_sec.$_event_pub_msec]"
action 4.2 cli command "show loggi | append disk0:sh_log2.$_event_id. [$_snmp_oid_val$_event_pub_sec.$_event_pub_msec.log"
Апплеты – пример 1. SNMP ED
НазваниеED
Действия
Апплет запускается после того, как значение запрашиваемого объекта
превысит входное пороговое значение скрипта.
Апплет повторно инициализируется после превышения выходного
порогового значения
Опции:
oid – отслеживаемый объект
get-type – тип операции (запрашиваемый объект или следующий объект)
poll-interval – интервал между запросами
entry-op, exit-op – оператор (eq, lt, gt, ge, le, ne)
entry-val, exit-val – пороговые значения
entry-type, exit-type - типы пороговых значений: increment (счетчики), rate,
value
Syslog action высылает сообщения с конфигурируемым северити (6-INF
по умолчанию, может быть custom)
https://cway.cisco.com/tools/netdr](https://image.slidesharecdn.com/july26russianwebcastdctaskautomationwitheem-160802110406/85/EEM-25-320.jpg)

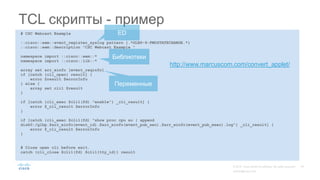

![# CSC Webcast Example
::cisco::eem::event_register_syslog pattern {.*GLBP-6-FWDSTATECHANGE.*}
::cisco::eem::description "CSC Webcast Example "
namespace import ::cisco::eem::*
namespace import ::cisco::lib::*
array set arr_einfo [event_reqinfo]
if [catch {cli_open} result] {
error $result $errorInfo
} else {
array set cli1 $result
}
if [catch {cli_exec $cli1(fd) "enable"} _cli_result] {
error $_cli_result $errorInfo
}
if [catch {cli_exec $cli1(fd) "show proc cpu so | append
disk0:/glbp.$arr_einfo(event_id).$arr_einfo(event_pub_sec).$arr_einfo(event_pub_msec).log"} _cli_result] {
error $_cli_result $errorInfo
}
# Close open cli before exit.
catch {cli_close $cli1(fd) $cli1(tty_id)} result
TCL скрипты - пример
ED
http://www.marcuscom.com/convert_applet/
Переменные
Библиотеки](https://image.slidesharecdn.com/july26russianwebcastdctaskautomationwitheem-160802110406/85/EEM-34-320.jpg)
Uploaded byCisco Russia
Автоматизация задач с помощью EEM
Документ описывает вебинар на тему автоматизации задач с помощью EEM (Embedded Event Manager) от Cisco и особенности участия в сообществе поддержки. Участники могут получить баллы за создание контента и участие в обсуждениях, а также принять участие в конкурсе с призами. Презентация охватывает архитектуру EEM, примеры его использования и практические задания, связанные с автоматизацией.
More Related Content
Similar to Автоматизация задач с помощью EEM
Автоматизация задач с помощью EEM
- 1. Сергей Никитин Инженер центратехнической поддержки Cisco TAC (Moscow) Июль 26, 2016 Автоматизация задач с помощью EEM Cisco Support Community Expert Series Webcast
- 2. Как стать активнымучастником? Легко! • Создавайте документы, пишите блоги, загружайте видео, отвечайте на вопросы пользователей. • Вклад оценивается на основе таблицы лидеров • Также оценивается количество документов, блогов и видео, созданных пользователем. • Вклад оценивается только по русскоязычному сообществу, не включая рейтинг, набранный в глобальном Cisco Support Community. Премия "Самый активный участник Сообщества Поддержки Cisco"
- 3. Оцени контент Ваши оценкиконтента дают возможность атворам получать баллы. Хотите чтобы поиск был удобным и простым? Помогите нам распознать качественный контент в Сообществе. Оценивайте документы, видео и блоги. Пожалуйста, не забывайте оценивать ответы пользователей, которые щедро делятся своим временем и опытом https://supportforums.cisco.com/ru/community/4926/pomoshch-help
- 4. 26 июля 2016– 05 августа 2016 Сессия «Спросить Эксперта» с Сергеем Никитиным, Дмитрием Леонтьевым и Александром Чевердой Получить дополнительную информацию, а также задать вопросы эксперту в рамках данной темы Вы можете на странице, доступной по ссылке: https://supportforums.cisco.com/ru/discussion/13078266 Вы можете получить видеозапись данного семинара и текст сессии Q&A в течении ближайших 5 дней по следующей ссылке https://supportforums.cisco.com/community/russian/expert- corner/webcast
- 5. Конкурс “Автоматизация задачс помощью EEM” 26 июля в 14:00 мск Мы предлагаем Вам принять участие в конкурсе после проведения вебкаста, который так и будет называться “Автоматизация задач с помощью EEM” • Первые три победителя получат фирменную флеш-карту Cisco Support Community • Ответы присылайте на csc-russian@external.cisco.com • Задание конкурса будет размещено сегодня после проведения вебкаста
- 6. Скачать презентацию Выможете по ссылке: https://supportforums.cisco.com/ru/document/13078286 Спасибо, что присоединились к нам сегодня!
- 7. Присылайте Ваши вопросы! Используйтепанель Q&A, чтобы задать вопрос. Наши эксперты Дмитрий и Александр ответят на них. Сегодняшняя презентация включает опросы аудитории Пожалуйста, примите участие в опросах!
- 8. Сергей Никитин Инженер центратехнической поддержки Cisco TAC 26 Июля, 2016 Автоматизация задач с помощью EEM Cisco Support Community Expert Series Webcast

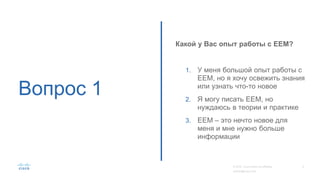

- 9. Вопрос 1 Какой уВас опыт работы с EEM? 1. У меня большой опыт работы с ЕЕМ, но я хочу освежить знания или узнать что-то новое 2. Я могу писать EEМ, но нуждаюсь в теории и практике 3. EEM – это нечто новое для меня и мне нужно больше информации

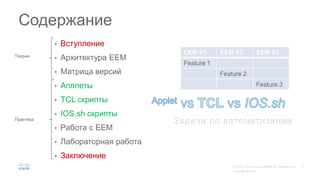

- 10. • Вступление • АрхитектураEEM • Матрица версий • Апплеты • TCL скрипты • IOS.sh скрипты • Работа с EEM • Лабораторная работа • Заключение Содержание EEM V1 EEM V2 EEM V3… Feature 1 Feature 2 Feature 3 Задачи по автоматизации Теория Практика
- 11. Вступление Вступление Архитектура EEM Матрица версий Апплеты TCLскрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение
- 12. • Периодические илизапланированные задачи - pro-active • Отслеживание события - re-active • Действия from inside the box • Сложные задачи • Работа с динамическими данными • Программирование Вступление EEM это встроенный функционал операционных систем Cicso, отслеживающий события и управляющий ими. Механизм позволяет автоматизировать задачи по информационно-технологическому обслуживанию и эксплуатации оборудования Cisco.
- 13. Архитектура EEM Вступление Архитектура EEM Матрица версий Апплеты TCLскрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение

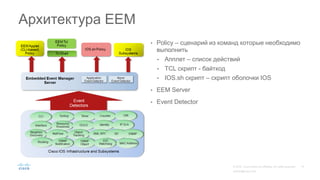

- 14. • Policy –сценарий из команд которые необходимо выполнить • Апплет – список действий • TCL скрипт - байткод • IOS.sh скрипт – скрипт оболочки IOS • EEM Server • Event Detector Архитектура EEM
- 15. Архитектура EEM –примеры ED Событие (Event ) Действие (Action) application Application specific event cli CLI event config Configuration policy event counter Counter event env Environmental event gold GOLD event interface Interface event ioswdsysmon IOS WDSysMon event ipsla IPSLA Event neighbor discovery Neighbor Discovery event none Manually run policy event oir OIR event resource Resource event rf Redundancy Facility event routing Routing event rpc Remote Procedure Call event snmp SNMP event snmp notification SNMP Notification Event snmp object SNMP object event syslog Syslog event tag event tag identifier timer Timer event track Tracking object event show event manager detector all
- 16. show event managerdetector <event detector> detailed Пример для syslog ED: Архитектура EEM - синтаксис детектора %FACILITY-SEVERITY-MNEMONIC

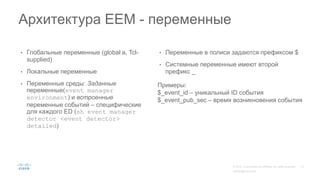

- 17. • Глобальные переменные(global a, Tcl- supplied) • Локальные переменные • Переменные среды: Заданные переменные(event manager environment) и встроенные переменные событий – специфические для каждого ED (sh event manager detector <event detector> detailed) • Переменные в полиси задаются префиксом $ • Системные переменные имеют второй префикс _ Архитектура EEM - переменные Примеры: $_event_id – уникальный ID события $_event_pub_sec – время возникновения события
- 18. Часто используемый функционал: Перенаправлениевывода Remote run - EEM Trap Вложение полиси - Nesting Архитектура EEM
- 19. Матрица версий Вступление Архитектура EEM Матрица версий Апплеты TCLскрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение

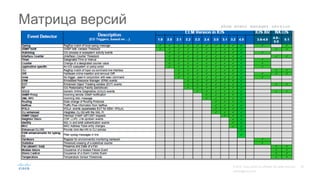

- 20. Матрица версий showevent manager version

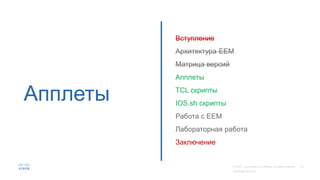

- 21. Апплеты Вступление Архитектура EEM Матрица версий Апплеты TCLскрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение

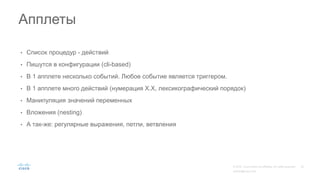

- 22. • Список процедур- действий • Пишутся в конфигурации (cli-based) • В 1 апплете несколько событий. Любое событие является триггером. • В 1 апплете много действий (нумерация Х.Х, лексикографический порядок) • Манипуляция значений переменных • Вложения (nesting) • А так-же: регулярные выражения, петли, ветвления Апплеты

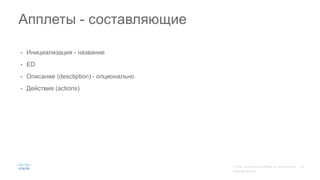

- 23. • Инициализация -название • ED • Описание (desctiption) - опционально • Действия (actions) Апплеты - составляющие

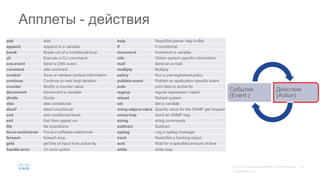

- 24. Апплеты - действия Событие (Event) Действие (Action) add Add help Read/Set parser help buffer append Append to a variable if if conditional break Break out of a conditional loop increment Increment a variable cli Execute a CLI command info Obtain system specific information cns-event Send a CNS event mail Send an e-mail comment add comment multiply Multiply context Save or retrieve context information policy Run a pre-registered policy continue Continue to next loop iteration publish-event Publish an application specific event counter Modify a counter value puts print data to active tty decrement Decrement a variable regexp regular expression match divide Divide reload Reload system else else conditional set Set a variable elseif elseif conditional snmp-object-value Specify value for the SNMP get request end end conditional block snmp-trap Send an SNMP trap exit Exit from applet run string string commands file file operations subtract Subtract force-switchover Force a software switchover syslog Log a syslog message foreach foreach loop track Read/Set a tracking object gets get line of input from active tty wait Wait for a specified amount of time handle-error On error action while while loop
- 25. event manager appletHIGHCPU_NETDR event snmp oid 1.3.6.1.4.1.9.9.109.1.1.1.1.3.1 get-type exact entry-op ge entry-val "80" exit-op le exit-val "60" exit-type value poll-interval 20 maxrun 600 description "CSC Webcast Example" action 1.1 syslog priority informational msg "START LOGGING [$_snmp_oid_val] / Log index [$_event_id.$_event_pub_sec.$_event_pub_msec]" action 1.2 cli command "enable" action 2.1 cli command "debug netdr capture rx" action 2.2 wait 30 action 3.1 cli command "show netdr captured-packets | append disk0:netdr.$_event_id.$_event_pub_sec.$_event_pub_msec.log" action 3.2 cli command "undebug all" action 3.3 cli command "debug netdr clear-capture" action 4.1 syslog priority informational msg "END OF SCRIPT] / Log index [$_event_id.$_event_pub_sec.$_event_pub_msec]" action 4.2 cli command "show loggi | append disk0:sh_log2.$_event_id. [$_snmp_oid_val$_event_pub_sec.$_event_pub_msec.log" Апплеты – пример 1. SNMP ED НазваниеED Действия Апплет запускается после того, как значение запрашиваемого объекта превысит входное пороговое значение скрипта. Апплет повторно инициализируется после превышения выходного порогового значения Опции: oid – отслеживаемый объект get-type – тип операции (запрашиваемый объект или следующий объект) poll-interval – интервал между запросами entry-op, exit-op – оператор (eq, lt, gt, ge, le, ne) entry-val, exit-val – пороговые значения entry-type, exit-type - типы пороговых значений: increment (счетчики), rate, value Syslog action высылает сообщения с конфигурируемым северити (6-INF по умолчанию, может быть custom) https://cway.cisco.com/tools/netdr

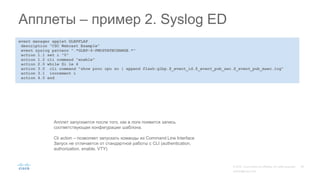

- 26. event manager appletGLBPFLAP description "CSC Webcast Example" event syslog pattern ".*GLBP-6-FWDSTATECHANGE.*" action 1.1 set i "0" action 1.2 cli command "enable" action 2.0 while $i le 4 action 3.0 cli command "show proc cpu so | append flash:glbp.$_event_id.$_event_pub_sec.$_event_pub_msec.log" action 3.1 increment i action 4.0 end Апплеты – пример 2. Syslog ED Апплет запускается после того, как в логе появится запись соответствующая конфигурации шаблона. Cli action – позволяет запускать команды из Command Line Interface Запуск не отличается от стандартной работы с CLI (authentication, authorization, enable, VTY)

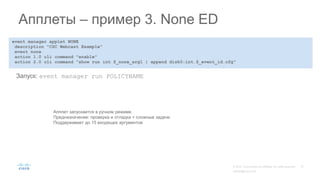

- 27. event manager appletNONE description "CSC Webcast Example" event none action 1.0 cli command "enable" action 2.0 cli command "show run int $_none_arg1 | append disk0:int.$_event_id.cfg" Апплеты – пример 3. None ED Запуск: event manager run POLICYNAME Апплет запускается в ручном режиме. Предназначение: проверка и отладка + сложные задачи Поддерживает до 15 входящих аргументов
- 28. Вопрос 2 Лабораторная работа Какаяиз нижеперечисленных задач была бы Вам интересна для детального рассмотрения в лаборатории? 1. High CPU прерываниями (interrupts) на 6500. Решение High CPU при помощи NetDR 2. High CPU вызванное процессами на ASR1k. Проверяем утилизацию CPU после появления сообщений в syslog
- 29. event manager appletCLIALERT event cli pattern "^clear logg.*" sync yes action 1.0 syslog msg "Please do not use $_cli_msg command" action 3.0 mail server "192.168.229.1" to "user@mydomain.com" from "user@mydomain.com" subject "CLI execution" body "$_cli_msg executed" action 2.0 set _exit_status 0 Апплеты – пример 4. CLI ED Апплет запускается после ввода команды из сконфигурированного шаблона В шаблоне могут использоваться регулярные выражения Есть возможность запуска команды, ее изменения или отмены (exit 0). Mail action – позволяет высылать email одному или нескольким пользователям (разделенных запятыми)

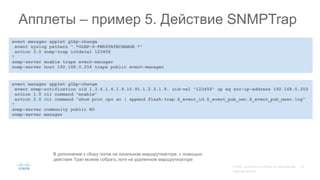

- 30. event manager appletglbp-change event syslog pattern ".*GLBP-6-FWDSTATECHANGE.*" action 3.0 snmp-trap intdata1 123456 ! snmp-server enable traps event-manager snmp-server host 192.168.0.254 traps public event-manager Апплеты – пример 5. Действие SNMPTrap В дополнение к сбору логов на локальном маршрутизаторе, с помощью действия Трап можем собрать логи на удаленном маршрутизаторе event manager applet glbp-change event snmp-notification oid 1.3.6.1.4.1.9.10.91.1.2.3.1.9. oid-val "123456" op eq src-ip-address 192.168.0.253 action 1.0 cli command "enable" action 2.0 cli command "show proc cpu so | append flash:trap.$_event_id.$_event_pub_sec.$_event_pub_msec.log" ! snmp-server community public RO snmp-server manager
- 31. TCL скрипты Вступление Архитектура EEM Матрицаверсий Апплеты TCL скрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение
- 32. • Исходный кодинтерпретируется в промежуточный байткод. • Пишутся как текстовый файл. • Копируются в память флэш. • Среда программирования. • Расширение *.tcl TCL скрипты
- 33. • ED • Переменные(опционально) • Импорт библиотек • Функции входа (опционально) • Тело скрипта • Функция выхода (опционально) TCL скрипты - составляющие
- 34. # CSC WebcastExample ::cisco::eem::event_register_syslog pattern {.*GLBP-6-FWDSTATECHANGE.*} ::cisco::eem::description "CSC Webcast Example " namespace import ::cisco::eem::* namespace import ::cisco::lib::* array set arr_einfo [event_reqinfo] if [catch {cli_open} result] { error $result $errorInfo } else { array set cli1 $result } if [catch {cli_exec $cli1(fd) "enable"} _cli_result] { error $_cli_result $errorInfo } if [catch {cli_exec $cli1(fd) "show proc cpu so | append disk0:/glbp.$arr_einfo(event_id).$arr_einfo(event_pub_sec).$arr_einfo(event_pub_msec).log"} _cli_result] { error $_cli_result $errorInfo } # Close open cli before exit. catch {cli_close $cli1(fd) $cli1(tty_id)} result TCL скрипты - пример ED http://www.marcuscom.com/convert_applet/ Переменные Библиотеки

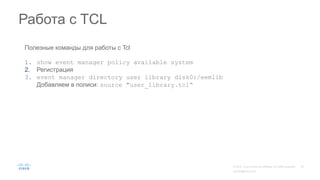

- 35. Работа с TCL Полезныекоманды для работы с Tcl 1. show event manager policy available system 2. Регистрация 3. event manager directory user library disk0:/eemlib Добавляем в полиси: source "user_library.tcl“

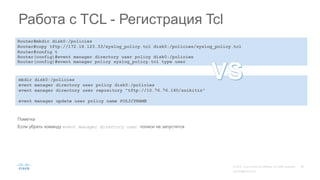

- 36. Router#mkdir disk0:/policies Router#copy tftp://172.18.123.33/syslog_policy.tcldisk0:/policies/syslog_policy.tcl Router#config t Router(config)#event manager directory user policy disk0:/policies Router(config)#event manager policy syslog_policy.tcl type user Работа с TCL - Регистрация Tcl Пометка Если убрать команду event manager directory user полиси не запустится mkdir disk0:/policies event manager directory user policy disk0:/policies event manager directory user repository "tftp://10.76.76.160/snikitin" event manager update user policy name POLICYNAME

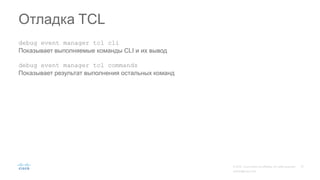

- 37. Отладка TCL debug eventmanager tcl cli Показывает выполняемые команды CLI и их вывод debug event manager tcl commands Показывает результат выполнения остальных команд

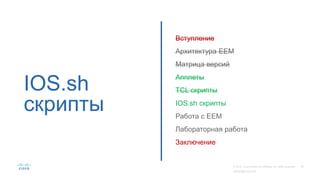

- 38. IOS.sh скрипты Вступление Архитектура EEM Матрица версий Апплеты TCLскрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение

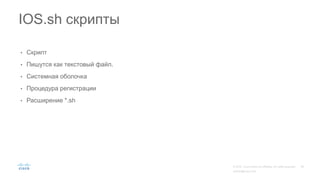

- 39. • Скрипт • Пишутсякак текстовый файл. • Системная оболочка • Процедура регистрации • Расширение *.sh IOS.sh скрипты

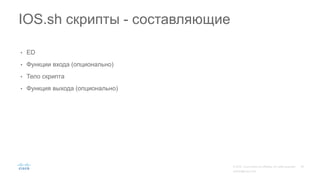

- 40. • ED • Функциивхода (опционально) • Тело скрипта • Функция выхода (опционально) IOS.sh скрипты - составляющие

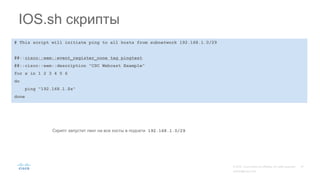

- 41. IOS.sh скрипты # Thisscript will initiate ping to all hosts from subnetwork 192.168.1.0/29 ##::cisco::eem::event_register_none tag pingtest ##::cisco::eem::description "CSC Webcast Example" for x in 1 2 3 4 5 6 do ping "192.168.1.$x" done Скрипт запустит пинг на все хосты в подсети 192.168.1.0/29
- 42. Работа с EEM Вступление Архитектура EEM Матрицаверсий Апплеты TCL скрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение

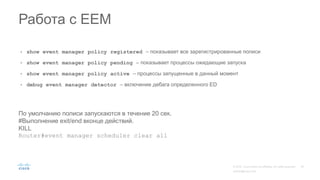

- 43. • show eventmanager policy registered – показывает все зарегистрированные полиси • show event manager policy pending – показывает процессы ожидающие запуска • show event manager policy active – процессы запущенные в данный момент • debug event manager detector – включение дебага определенного ED Работа с EEM По умолчанию полиси запускаются в течение 20 сек. #Выполнение exit/end вконце действий. KILL Router#event manager scheduler clear all
- 44. Если на оборудованиинастроен AAA, то все команды CLI авторизируются. 2 способа: авторизируемся или обходим авторизацию Настройка авторизации для EEM event manager session cli username <username> Пользователь с соответствующими привилегиями (Priviledge) Обойти авторизацию можно так: Applet: event manager applet myapplet authorization bypass Tcl: event manager policy mypol.tcl authorization bypass type user IOS.sh: event manager policy mypol.sh authorization bypass type user Работа с EEM - Авторизация

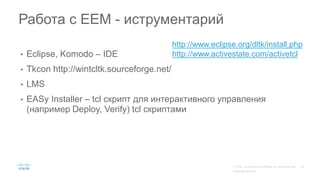

- 45. • Eclipse, Komodo– IDE • Tkcon http://wintcltk.sourceforge.net/ • LMS • EASy Installer – tcl скрипт для интерактивного управления (например Deploy, Verify) tcl скриптами Работа с EEM - иструментарий http://www.eclipse.org/dltk/install.php http://www.activestate.com/activetcl

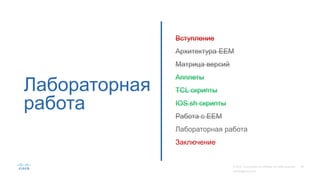

- 46. Лабораторная работа Вступление Архитектура EEM Матрица версий Апплеты TCLскрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение
- 47. Заключение Вступление Архитектура EEM Матрица версий Апплеты TCLскрипты IOS.sh скрипты Работа с EEM Лабораторная работа Заключение

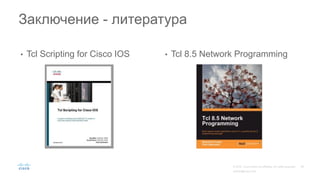

- 48. • Tcl Scriptingfor Cisco IOS • Tcl 8.5 Network Programming Заключение - литература

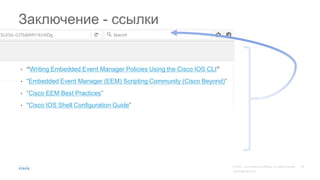

- 49. Заключение - ссылки •“Writing Embedded Event Manager Policies Using the Cisco IOS CLI” • “Embedded Event Manager (EEM) Scripting Community (Cisco Beyond)” • “Cisco EEM Best Practices” • “Cisco IOS Shell Configuration Guide”
- 50. Вопрос 3 Какие презентациипо тематике автоматизации Вам могли бы быть интересны? 1. OnePK 2. TCL 3. OpenFlow
- 51. Отправьте свой вопроссейчас! Используйте панель Q&A, чтобы задать вопрос. Эксперты ответят на Ваши вопросы.
- 52. Приглашаем Вас активно участвовать в Сообществеи социальных сетях Vkontakte http://vk.com/cisco Facebook http://www.facebook.com/CiscoSupportCommunity Twitter https://twitter.com/CiscoRussia You Tube http://www.youtube.com/user/CiscoRussiaMedia Google+ https://plus.google.com/106603907471961036146 LinkedIn http://www.linkedin.com/groups/Cisco-Russia-CIS-37 Instgram https://instagram.com/ciscoru Newsletter Subscription csc-russian@external.cisco.com

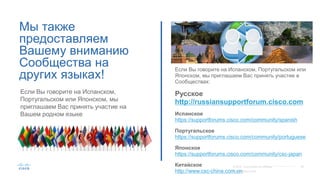

- 53. Мы также предоставляем Вашему вниманию Сообществана других языках! Если Вы говорите на Испанском, Португальском или Японском, мы приглашаем Вас принять участие в Сообществах: Русское http://russiansupportforum.cisco.com Испанское https://supportforums.cisco.com/community/spanish Португальское https://supportforums.cisco.com/community/portuguese Японское https://supportforums.cisco.com/community/csc-japan Китайское http://www.csc-china.com.cn Если Вы говорите на Испанском, Португальском или Японском, мы приглашаем Вас принять участие на Вашем родном языке
- 54. Технические семинары вклубе Cisco Expo Learning Club http://ciscoclub.ru/events
- 55. Пожалуйста, участвуйте вопросе Спасибо за Ваше внимание!
