DynamoDBの更新情報をLambdaでNorikraに送り集計します。

1. DynamoDB Streamを使った リアルタイム分析
クラスメソッド株式会社
横田 慎介
classmethod.jp
1
DEVIO-MTUP11-TOKYO-009
2014/12/16

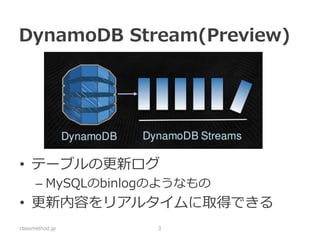

2. DynamoDB Stream(Preview)
•テーブルの更新ログ
–MySQLのbinlogのようなもの
•更新内容をリアルタイムに取得できる
classmethod.jp
2

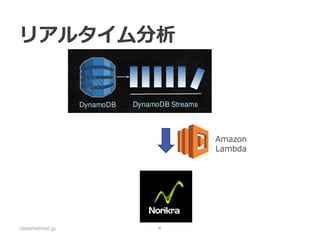

3. リアルタイム分析
classmethod.jp
3
Amazon Lambda

4. DynamoDB
•NoSQLデータベース
•スキーマレス
–ユーザ定義プライマリキー + 任意の項目
classmethod.jp
4

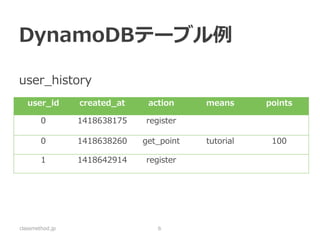

5. DynamoDBテーブル例
classmethod.jp
5
user_id
created_at
action
means
points
0
1418638175
register
0
1418638260
get_point
tutorial
100
1
1418642914
register
user_history

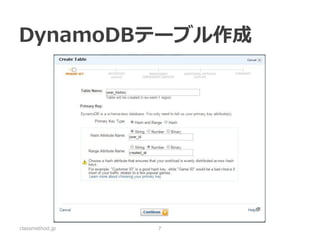

6. DynamoDBテーブル作成
classmethod.jp
6

7. DynamoDB Stream
classmethod.jp
7

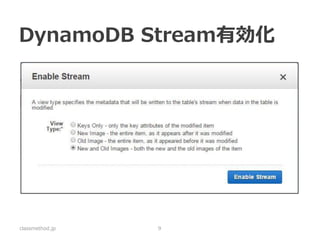

8. DynamoDB Stream有効化
classmethod.jp
8

9. DynamoDB Stream
classmethod.jp
9

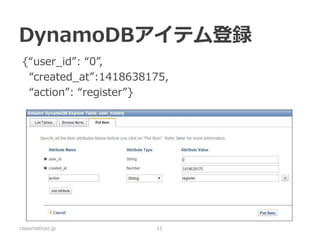

10. DynamoDBアイテム登録
classmethod.jp
10
{“user_id”: “0”,
“created_at”:1418638175,
“action”: “register”}

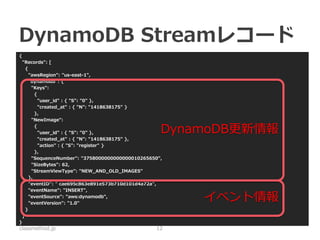

11. DynamoDB Streamレコード
{
"Records": [
{
"awsRegion": "us-east-1",
"dynamodb": {
"Keys":
{
"user_id" : { "S": "0" },
"created_at" : { "N": "1418638175" }
},
"NewImage":
{
"user_id" : { "S": "0" },
"created_at" : { "N": "1418638175" },
"action" : { "S": "register" }
},
"SequenceNumber": "3758000000000000010265650",
"SizeBytes": 62,
"StreamViewType": "NEW_AND_OLD_IMAGES"
},
"eventID": ” cae695c863e891e573b710d101d4a72a",
"eventName": "INSERT",
"eventSource": "aws:dynamodb",
"eventVersion": "1.0"
}
]
}
classmethod.jp
11
DynamoDB更新情報
イベント情報

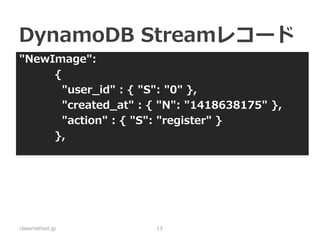

12. DynamoDB Streamレコード
"NewImage":
{
"user_id" : { "S": "0" },
"created_at" : { "N": "1418638175" },
"action" : { "S": "register" }
},
classmethod.jp
12

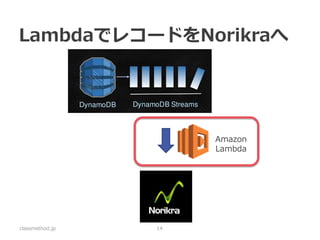

13. LambdaでレコードをNorikraへ
classmethod.jp
13
Amazon Lambda

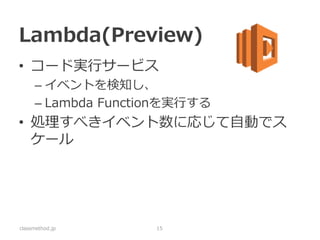

14. Lambda(Preview)
•コード実行サービス
–イベントを検知し、
–Lambda Functionを実行する
•処理すべきイベント数に応じて自動でス ケール
classmethod.jp
14

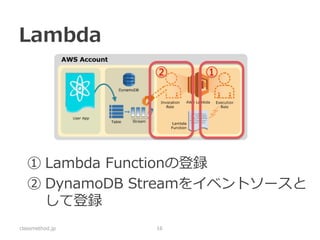

15. Lambda
classmethod.jp
15
①Lambda Functionの登録
②DynamoDB Streamをイベントソースと して登録
①
②

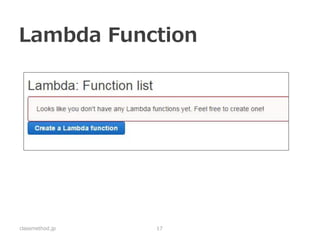

16. Lambda Function
classmethod.jp
16

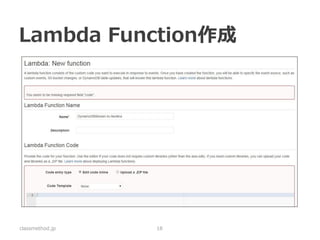

17. Lambda Function作成
classmethod.jp
17

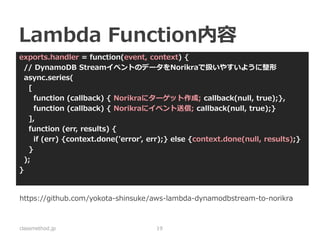

18. Lambda Function内容
exports.handler = function(event, context) {
// DynamoDB StreamイベントのデータをNorikraで扱いやすいように整形
async.series(
[
function (callback) { Norikraにターゲット作成; callback(null, true);},
function (callback) { Norikraにイベント送信; callback(null, true);}
],
function (err, results) {
if (err) {context.done('error', err);} else {context.done(null, results);}
}
);
}
classmethod.jp
18
https://github.com/yokota-shinsuke/aws-lambda-dynamodbstream-to-norikra

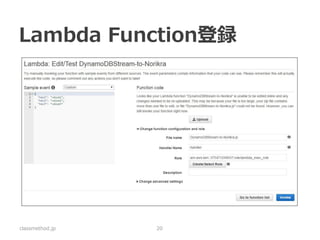

19. Lambda Function登録
classmethod.jp
19

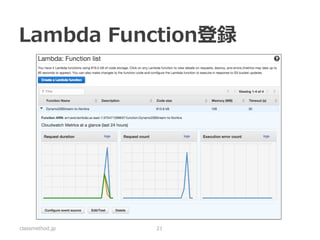

20. Lambda Function登録
classmethod.jp
20

21. Lambdaへのイベント登録
classmethod.jp
21
①Lambda Functionの登録
②DynamoDB Streamをイベントソースと して登録
②

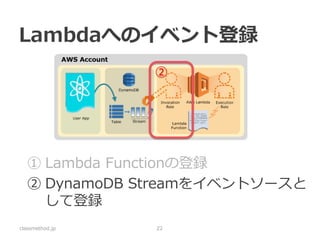

22. Lambdaへのイベント登録
classmethod.jp
22

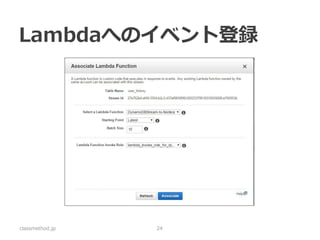

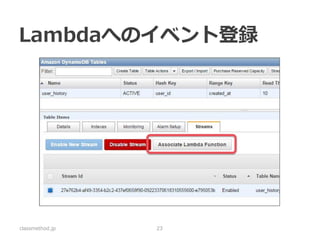

23. Lambdaへのイベント登録
classmethod.jp
23

24. Norikra
•イベントストリームプロセッサ
•SQLライクな言語でイベントの集計方法 を記述できる
–例：直近１時間に新規登録したユーザ数
http://norikra.github.io/index.html
classmethod.jp
24
SELECT COUNT(*) AS new_users
FROM user_history.win:time_batch(1 hour)
WHERE action = ‘register’

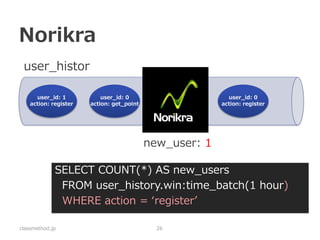

25. user_id: 0 action: register
Norikra
classmethod.jp
25
user_id: 1
action: register
user_histor
user_id: 0 action: get_point
new_user: 1
SELECT COUNT(*) AS new_users
FROM user_history.win:time_batch(1 hour)
WHERE action = ‘register’

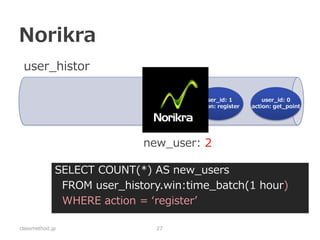

26. Norikra
classmethod.jp
26
user_histor
user_id: 0 action: get_point
new_user: 2
user_id: 1
action: register
SELECT COUNT(*) AS new_users
FROM user_history.win:time_batch(1 hour)
WHERE action = ‘register’

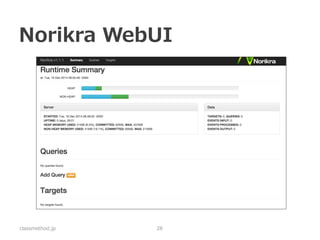

27. Norikra WebUI
classmethod.jp
27

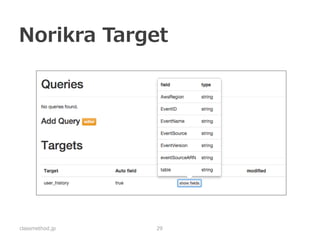

28. Norikra Target
classmethod.jp
28

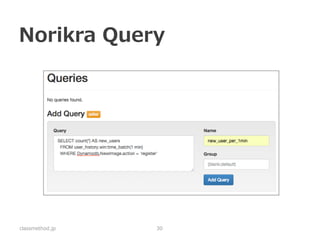

29. Norikra Query
classmethod.jp
29

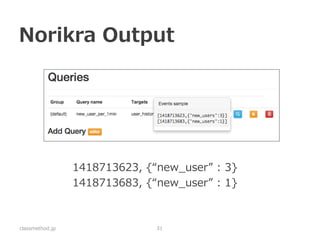

30. Norikra Output
classmethod.jp
30
1418713623, {“new_user” : 3}
1418713683, {“new_user” : 1}

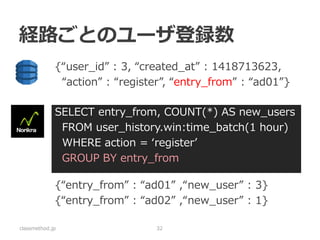

31. 経路ごとのユーザ登録数
classmethod.jp
31
{“user_id” : 3, “created_at” : 1418713623,
“action” : “register”, “entry_from” : “ad01”}
SELECT entry_from, COUNT(*) AS new_users
FROM user_history.win:time_batch(1 hour)
WHERE action = ‘register’
GROUP BY entry_from
{“entry_from” : “ad01” ,“new_user” : 3}
{“entry_from” : “ad02” ,“new_user” : 1}

32. #cmdevio
ご清聴ありがとうございました。
このスライドは後日公開いたします。
reGrowth-001
