Dokumen tersebut memberikan panduan untuk membuat projek kotak serbaguna. Ia menjelaskan langkah-langkah pengenalpastian masalah, reka bentuk projek, anggaran kos, dan pembinaan projek. Langkah-langkah tersebut termasuk mengenal pasti masalah, menghasilkan lakaran konsep, senarai bahan dan kos, jadual kerja, dan dokumentasi.

1. 1

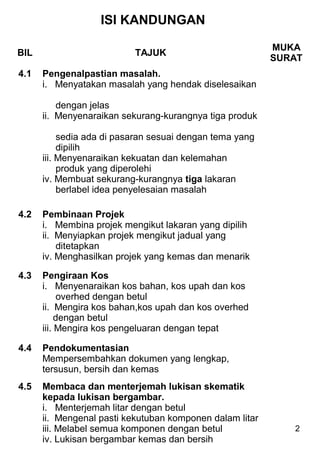

2. ISI KANDUNGAN
MUKA
BIL TAJUK
SURAT
4.1 Pengenalpastian masalah.
i. Menyatakan masalah yang hendak diselesaikan
dengan jelas
ii. Menyenaraikan sekurang-kurangnya tiga produk
sedia ada di pasaran sesuai dengan tema yang
dipilih
iii. Menyenaraikan kekuatan dan kelemahan
produk yang diperolehi
iv. Membuat sekurang-kurangnya tiga lakaran
berlabel idea penyelesaian masalah
4.2 Pembinaan Projek
i. Membina projek mengikut lakaran yang dipilih
ii. Menyiapkan projek mengikut jadual yang
ditetapkan
iv. Menghasilkan projek yang kemas dan menarik
4.3 Pengiraan Kos
i. Menyenaraikan kos bahan, kos upah dan kos
overhed dengan betul
ii. Mengira kos bahan,kos upah dan kos overhed
dengan betul
iii. Mengira kos pengeluaran dengan tepat
4.4 Pendokumentasian
Mempersembahkan dokumen yang lengkap,
tersusun, bersih dan kemas
4.5 Membaca dan menterjemah lukisan skematik
kepada lukisan bergambar.
i. Menterjemah litar dengan betul
ii. Mengenal pasti kekutuban komponen dalam litar
iii. Melabel semua komponen dengan betul 2
iv. Lukisan bergambar kemas dan bersih

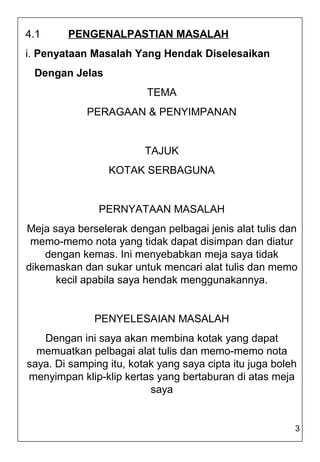

3. 4.1 PENGENALPASTIAN MASALAH
i. Penyataan Masalah Yang Hendak Diselesaikan
Dengan Jelas
TEMA
PERAGAAN & PENYIMPANAN
TAJUK
KOTAK SERBAGUNA
PERNYATAAN MASALAH
Meja saya berselerak dengan pelbagai jenis alat tulis dan
memo-memo nota yang tidak dapat disimpan dan diatur
dengan kemas. Ini menyebabkan meja saya tidak
dikemaskan dan sukar untuk mencari alat tulis dan memo
kecil apabila saya hendak menggunakannya.
PENYELESAIAN MASALAH
Dengan ini saya akan membina kotak yang dapat
memuatkan pelbagai alat tulis dan memo-memo nota
saya. Di samping itu, kotak yang saya cipta itu juga boleh
menyimpan klip-klip kertas yang bertaburan di atas meja
saya
3

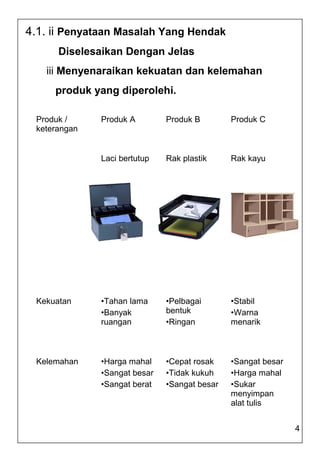

4. 4.1. ii Penyataan Masalah Yang Hendak
Diselesaikan Dengan Jelas
iii Menyenaraikan kekuatan dan kelemahan
produk yang diperolehi.
Produk / Produk A Produk B Produk C
keterangan
Laci bertutup Rak plastik Rak kayu
Kekuatan •Tahan lama •Pelbagai •Stabil
•Banyak bentuk •Warna
ruangan •Ringan menarik
Kelemahan •Harga mahal •Cepat rosak •Sangat besar
•Sangat besar •Tidak kukuh •Harga mahal
•Sangat berat •Sangat besar •Sukar
menyimpan
alat tulis
4

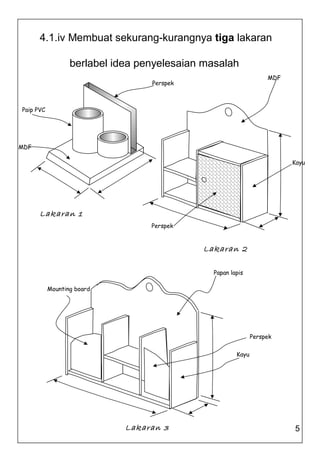

5. 4.1.iv Membuat sekurang-kurangnya tiga lakaran
berlabel idea penyelesaian masalah
MDF
Perspek
Paip PVC
MDF
Kayu
Lakaran 1
Perspek
Lakaran 2
Papan lapis
Mounting board
Perspek
Kayu
Lakaran 3 5

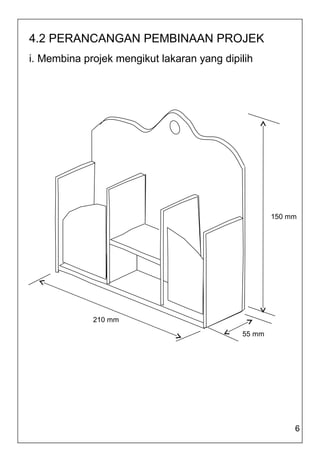

6. 4.2 PERANCANGAN PEMBINAAN PROJEK
i. Membina projek mengikut lakaran yang dipilih
150 mm
210 mm
55 mm
6

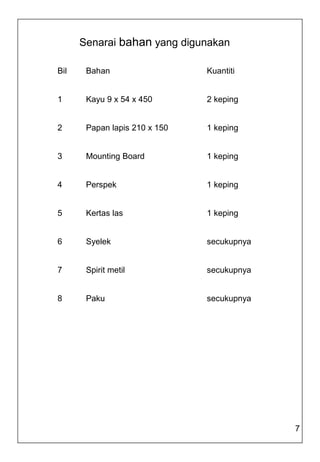

7. Senarai bahan yang digunakan
Bil Bahan Kuantiti
1 Kayu 9 x 54 x 450 2 keping
2 Papan lapis 210 x 150 1 keping
3 Mounting Board 1 keping
4 Perspek 1 keping
5 Kertas las 1 keping
6 Syelek secukupnya
7 Spirit metil secukupnya
8 Paku secukupnya
7

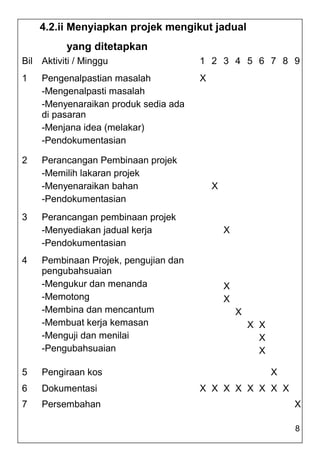

8. 4.2.ii Menyiapkan projek mengikut jadual
yang ditetapkan
Bil Aktiviti / Minggu 1 2 3 4 5 6 7 8 9
1 Pengenalpastian masalah X
-Mengenalpasti masalah
-Menyenaraikan produk sedia ada
di pasaran
-Menjana idea (melakar)
-Pendokumentasian
2 Perancangan Pembinaan projek
-Memilih lakaran projek
-Menyenaraikan bahan X
-Pendokumentasian
3 Perancangan pembinaan projek
-Menyediakan jadual kerja X
-Pendokumentasian
4 Pembinaan Projek, pengujian dan
pengubahsuaian
-Mengukur dan menanda X
-Memotong X
-Membina dan mencantum X
-Membuat kerja kemasan X X
-Menguji dan menilai X
-Pengubahsuaian X
5 Pengiraan kos X
6 Dokumentasi X X X X X X X X
7 Persembahan X
8

9. 4.3 Pengiraan Kos
i. Menyenaraikan kos bahan, kos upah dan kos overhed
dengan betul
ii. Mengira kos bahan,kos upah dan kos overhed dengan
betul
iii. Mengira kos pengeluaran dengan tepat
A. Kos Bahan untuk 100 unit
Bil Bahan Kuantiti Kos Jumlah
seunit Kos (RM)
(RM)
1 Kayu 200 keping 2.30 460.00
9 x 54 x 450
2 Papan lapis 100 keping 0.90 90.00
210 x 150
3 Mounting 100 keping 0.50 50.00
Board
4 Perspek 100 keping 1.50 150.00
5 Kertas las 20 keping 0.40 80.00
6 Syelek 2 botol 35.00 70.00
7 Spirit metil 1 botol 25.00 25.00
8 Paku 2 kotak 14.00 28.00
JUMLAH 953.00
9

10. B. Kos Upah
Kos Upah = Bilangan pekerja x jam bekerja x
kadar upah sejam
= 3 orang x 8 jam x RM 4.00
= RM 96.00
C. Kos Overhead
Kos Elektrik = RM 30.00
Kos air = RM 5.00
Kos telefon = RM 10.00
JUMLAH= RM 45.00
D. Kos Pengeluaran bagi satu unit projek ialah
Kos Pengeluaran =
Kos Bahan + Kos Upah + Kos Overhead
= RM 953.00 + RM 96.00 + RM 45.00
= RM 1094.00
Kos Pengeluaran bagi 1 unit
= RM 1094.00 / 100 unit
10
= RM 10.94

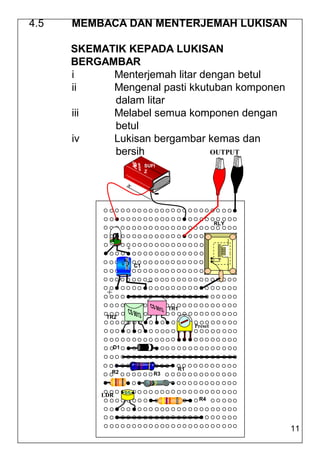

11. 4.5 MEMBACA DAN MENTERJEMAH LUKISAN
SKEMATIK KEPADA LUKISAN
BERGAMBAR
i Menterjemah litar dengan betul
ii Mengenal pasti kkutuban komponen
dalam litar
iii Melabel semua komponen dengan
betul
iv Lukisan bergambar kemas dan
bersih OUTPUT
SUFI
Z
+ +
-
RLY
+
10
I C1
_
+
TR1
TR2
Preset
D1
R1
R2 R3
LDR
R4
11

12. 12
