VozDigital DevFest 31/10/14

The document discusses bridging calls between WebRTC and SIP protocols. It describes using a signaling gateway to connect WebRTC and SIP networks, allowing calls between WebRTC and SIP endpoints. The signaling gateway would use SIP servlets and the Jingle/Tangle protocols over XMPP for signaling, and handle the media connection separately. High availability of the signaling gateway is also discussed.

Mobile◦

VozDigital
bridging calls
between WebRTC and SIP
Javier Fernández Seco

● VozDigital
● What is WebRTC?
● Jingle signaling
● Tangle!!!!!
● VoIP in tuenti
● SIP signaling
● Signaling gateway
● High availability

An inbound & outbound VoIP
service
…using the customer’s GSM number!
…with no additional data charges!
…integrated with existing Tuenti chat infrastructure

Multiple resources
Will he be
available??

Let’s dig into W3C’s WebRTC
“The mission of the Web Real-Time Communications
Working Group, part of the Ubiquitous Web Applications
Activity, is to define client-side APIs to enable Real-Time
Communications in Web browsers. These APIs should
enable building applications that can be run inside a
browser, requiring no extra downloads or plugins, that
allow communication between parties using audio, video
and supplementary real-time communication, without
having to use intervening servers (unless needed for
firewall traversal, or for providing intermediary services)”

Transports for signaling
o TCP
o UDP
o SCTP

Transports for streaming
o SDES
o DTLS-SRTP

SDP v=0
o=jinglephone 372345681 372345681 IN IP4 192.168.1.2
s=Jingle Softphone
c=IN IP4 192.168.1.2
t=0 0
m=audio 1940 RTP/AVP 0 99 18 101
a=rtpmap:0 PCMU/8000
a=rtpmap:99 ILBC/8000
a=rtpmap:18 G729/8000
a=rtpmap:101 telephone-event/8000
a=rtcp:1942
a=ptime:20
m=video 1944 RTP/AVP 96 34
a=rtpmap:96 H264/90000
a=rtpmap:34 H263/90000
a=rtcp:1946

● local
● STUN - reflexive
● TURN - relay
ICE

Microsoft’s response to WebRTC
ORTC (Object Real-Time Communications)
“Our mission: To enable rich, high quality, RTC
applications to be developed in mobile endpoints and
servers via native toolkits, simple Javascript APIs and
HTML5. It is also a mandate that Object RTC be
compatible with WebRTC.”

Signaling over XMPP
● Jingle protocol
<jingle xmlns='urn:xmpp:jingle:1'
action='session-initiate'
initiator='romeo@montague.lit/orchard'
sid='a73sjjvkla37jfea'>
<content creator='initiator' name='voice'>
<description xmlns='urn:xmpp:jingle:apps:rtp:1' media='audio'>
<payload-type id='96' name='speex' clockrate='16000'/>
<payload-type id='97' name='speex' clockrate='8000'/>
<payload-type id='18' name='G729'/>
<payload-type id='0' name='PCMU' />
<payload-type id='103' name='L16' clockrate='16000' channels='2'/>
<payload-type id='98' name='x-ISAC' clockrate='8000'/>
</description>
</content>
</jingle>

SDP over XMPP in tuenti
● Tangle protocol
<tangle xmlns='urn:tuenti:tangle:1'
action='session-initiate'
initiator='javierf@tuenti.com'
sid='a73sjjvkla37jfea'>
<sdp><![CDATA[SDP]]></sdp>
</tangle>

SIP 2.0 - RFC 3261
● Controls multimedia comms over IP.
● Can rely on SDP
● Use of different transports for signaling
● Signaling may be encrypted with TLS
● Use of different transports for streaming

NkSIP
Carlos Gonzalez Florido
carlosj.gf@gmail.com
https://github.com/kalta/nksip
@carlosjgf

SIP Servlets API
SIP Protocol support with a full stack

Voice Gateway
● Handles signaling between protocols
● Is a Servlet
● Uses a SipServlets framework
● Uses Squirrel State Machine
● Uses Guice Servlet Injection FW

HTTP servlets V.S. SIP servlets
● return HTML pages
● client-server
● does not originate
requests
● request/response
● a request is handled
by one servlet
● connect SIP clients
● peer to peer
● creates requests
● request/multiple
responses
● a request can be
handled by multiple

Converged Applications
HTTP Client HTTP Servlet SIP agent SIP Servlet SIP agent
HTTP servlet SIP servlet

Voice Gateway Overview
Messenger
App
xmpp http SIP
Chat Server
Http
Server
SIP Servlets Application SIP provider

Servlet architecture
Call Bridge Spec
SIP Servlets (Mobicents)
Tangle
Spec
Call Bridge Impl
Tangle
Servlet
Spec
SIP
Servlet
Spec (Oracle)
Voice Call Bridge Servlet

Development approach
● SIP gateway scenarios/use cases
● MSC charts
● Integration Tests
● Development

VozDigital DevFest 31/10/14

1.
VozDigital bridging calls between WebRTC and SIP Javier Fernández Seco
2.
● VozDigital ●What is WebRTC? ● Jingle signaling ● Tangle!!!!! ● VoIP in tuenti ● SIP signaling ● Signaling gateway ● High availability
3.
An inbound &outbound VoIP service …using the customer’s GSM number! …with no additional data charges! …integrated with existing Tuenti chat infrastructure
4.
Why not usinga SIP SoftPhone?
5.
Let’s recap whatwe already have...
6.
WebRTC for App2Appcalls
7.
Multiple resources Willhe be available??
8.
Always Connected Application
12.
Let’s dig intoW3C’s WebRTC “The mission of the Web Real-Time Communications Working Group, part of the Ubiquitous Web Applications Activity, is to define client-side APIs to enable Real-Time Communications in Web browsers. These APIs should enable building applications that can be run inside a browser, requiring no extra downloads or plugins, that allow communication between parties using audio, video and supplementary real-time communication, without having to use intervening servers (unless needed for firewall traversal, or for providing intermediary services)”
13.
What is WebRTC
14.
Transports for signaling o TCP o UDP o SCTP
15.
Transports for streaming o SDES o DTLS-SRTP
16.
SDP v=0 o=jinglephone372345681 372345681 IN IP4 192.168.1.2 s=Jingle Softphone c=IN IP4 192.168.1.2 t=0 0 m=audio 1940 RTP/AVP 0 99 18 101 a=rtpmap:0 PCMU/8000 a=rtpmap:99 ILBC/8000 a=rtpmap:18 G729/8000 a=rtpmap:101 telephone-event/8000 a=rtcp:1942 a=ptime:20 m=video 1944 RTP/AVP 96 34 a=rtpmap:96 H264/90000 a=rtpmap:34 H263/90000 a=rtcp:1946
17.
● local ●STUN - reflexive ● TURN - relay ICE
18.
Connectivity scenarios
19.
ICE protocol phases
20.
WebRTC compatibility
21.
Microsoft’s response toWebRTC ORTC (Object Real-Time Communications) “Our mission: To enable rich, high quality, RTC applications to be developed in mobile endpoints and servers via native toolkits, simple Javascript APIs and HTML5. It is also a mandate that Object RTC be compatible with WebRTC.”
22.
Y dónde seposiciona Apple?
24.
Solution Overview
25.
Signaling over XMPP ● Jingle protocol <jingle xmlns='urn:xmpp:jingle:1' action='session-initiate' initiator='romeo@montague.lit/orchard' sid='a73sjjvkla37jfea'> <content creator='initiator' name='voice'> <description xmlns='urn:xmpp:jingle:apps:rtp:1' media='audio'> <payload-type id='96' name='speex' clockrate='16000'/> <payload-type id='97' name='speex' clockrate='8000'/> <payload-type id='18' name='G729'/> <payload-type id='0' name='PCMU' /> <payload-type id='103' name='L16' clockrate='16000' channels='2'/> <payload-type id='98' name='x-ISAC' clockrate='8000'/> </description> </content> </jingle>
26.
SDP over XMPPin tuenti ● Tangle protocol <tangle xmlns='urn:tuenti:tangle:1' action='session-initiate' initiator='javierf@tuenti.com' sid='a73sjjvkla37jfea'> <sdp><![CDATA[SDP]]></sdp> </tangle>
27.
VoIP message sequencechart
28.
Tangle multiple resources
30.
SIP 2.0 -RFC 3261 ● Controls multimedia comms over IP. ● Can rely on SDP ● Use of different transports for signaling ● Signaling may be encrypted with TLS ● Use of different transports for streaming
31.
SIP scenario
32.
We need aSIP stack!
33.
NkSIP Carlos GonzalezFlorido carlosj.gf@gmail.com https://github.com/kalta/nksip @carlosjgf
34.
SIP Servlets API SIP Protocol support with a full stack
35.
SIP Servlets Implementation
36.
Let’s see howeverything fits together
37.
VoIP message sequencechart
38.

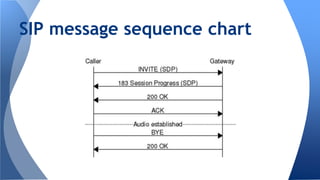

SIP message sequencechart
39.
Merging the messagesequence charts
40.
Signaling gateway
41.
Voice Gateway ●Handles signaling between protocols ● Is a Servlet ● Uses a SipServlets framework ● Uses Squirrel State Machine ● Uses Guice Servlet Injection FW
42.
Mobicents SipServlets 3.0
43.
HTTP servlets V.S.SIP servlets ● return HTML pages ● client-server ● does not originate requests ● request/response ● a request is handled by one servlet ● connect SIP clients ● peer to peer ● creates requests ● request/multiple responses ● a request can be handled by multiple
44.
Converged Applications HTTPClient HTTP Servlet SIP agent SIP Servlet SIP agent HTTP servlet SIP servlet
45.
Voice Gateway Overview Messenger App xmpp http SIP Chat Server Http Server SIP Servlets Application SIP provider
46.
Servlet architecture CallBridge Spec SIP Servlets (Mobicents) Tangle Spec Call Bridge Impl Tangle Servlet Spec SIP Servlet Spec (Oracle) Voice Call Bridge Servlet
47.
Development approach ●SIP gateway scenarios/use cases ● MSC charts ● Integration Tests ● Development
48.
Outbound Call StateMachine
49.
But, what aboutthe media?
50.
Media connection
51.
High availability SIP HTTP Tangl e
53.
Tools
58.
End Questions?
59.
Thank you!
