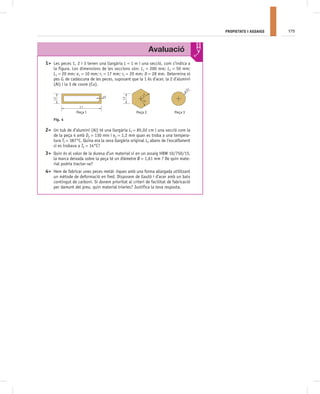

1. ProPietats i assaigs 175
Avaluació
1> Les peces 1, 2 i 3 tenen una llargària L = 1 m i una secció, com s’indica a
la figura. Les dimensions de les seccions són: L1 = 200 mm; L2 = 50 mm;
L3 = 20 mm; e1 = 10 mm; r1 = 17 mm; r2 = 20 mm; D = 28 mm. Determina el
pes Gi de cadascuna de les peces, suposant que la 1 és d’acer, la 2 d’alumini
(Al) i la 3 de coure (Cu).
Peça 1 Peça 2 Peça 3
Fig. 4
2> Un tub de d’alumini (Al) té una llargària Lf = 85,02 cm i una secció com la
de la peça 4 amb D2 = 130 mm i e2 = 1,2 mm quan es troba a una tempera-
tura Tf = 387°C. Quina era la seva llargària original L0 abans de l’escalfament
si es trobava a T0 = 14°C?
3> Quin és el valor de la duresa d’un material si en un assaig HBW 10/750/15,
la marca deixada sobre la peça té un diàmetre Ø = 1,61 mm ? De quin mate-
rial podria tractar-se?
4> Hem de fabricar unes peces metàl·liques amb una forma allargada utilitzant
un mètode de deformació en fred. Disposem de llautó i d’acer amb un baix
contingut de carboni. Si donem prioritat al criteri de facilitat de fabricació
per damunt del preu, quin material triaries? Justifica la teva resposta.
