LA TERRA:
DEFORMACIÓ DE
L’ESCORÇA

          Treball realitzat per:
          Iman Severa i Aleix Melich
          Assignatura: Biologia
          Professor: Txema Arenas
ÍNDEX:
1. Esforç geològic
2. Tipus de deformació de les roques
3. Diàclasis i falles
    3.1. Parts d’una falla
    3.2.Tipus de falles
4. Plecs
5. Volcans
ESFOÇ GEOLÒGIC

Les roques de l’escorça estan sotmeses a forces geològiques


           Pel moviment de les plaques tectòniques


Aquestes forces són molt intenses i actuen durant milions
d’anys

Originant deformacions permanents a les roques de l’escorça


 Concepte d’esforç geològic (força que suporta una roca per
unitat de superfície).

                                 FORÇA
                    ESFORÇ =
                               SUPERFÍCIE

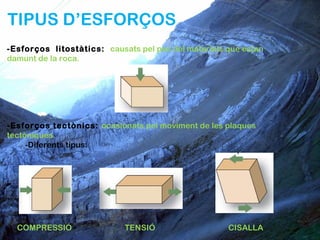

TIPUS D’ESFORÇOS
-Esforços litostàtics: causats pel pes del materials que estan
damunt de la roca.




-Esforços tectònics: ocasionats pel moviment de les plaques
tectòniques.
     -Diferents tipus:




  COMPRESSIÓ                TENSIÓ                   CISALLA

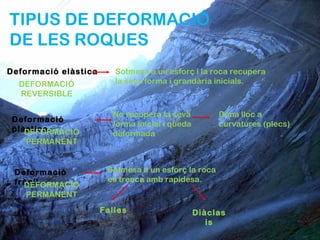

TIPUS DE DEFORMACIÓ
DE LES ROQUES
Deformació elàstica      Sotmesa a un esforç i la roca recupera
  DEFORMACIÓ             la seva forma i grandària inicials.
  REVERSIBLE

                        No recupera la seva          Dóna lloc a
 Deformació
                        forma inicial i queda        curvatures (plecs)
 plàstica
    DEFORMACIÓ          deformada
    PERMANENT


 Deformació            Sotmesa a un esforç la roca
 fràgil                es trenca amb rapidesa.
   DEFORMACIÓ
    PERMANENT
                      Falles                    Diàclas
                                                   is

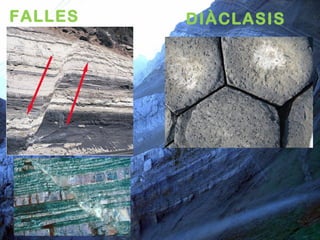

FALLES   DIÀCLASIS
GRÀFICA D’ESFORÇ I
DEFORMACIÓ
DIÀCLASIS I FALLES
Són fractures que es produeixen en les roques quan estan
sotmesos a grans esforços i finalment es trenquen.
Apareixen en les roques de comportament fràgil o rígid.


-Diàclasis: Fractures on no s’ha produït un
desplaçament d’un bloc respecte a un altre.




-Falles: Fractures en les quals hi ha un desplaçament relatiu entre els
dos blocs.
PARTS D’UNA FALLA

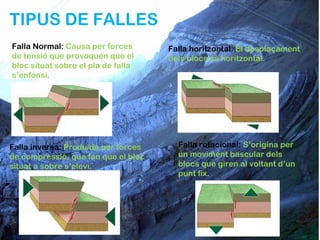

TIPUS DE FALLES
Falla Normal: Causa per forces       Falla horitzontal: El desplaçament
de tensió que provoquen que el       dels blocs és horitzontal.
bloc situat sobre el pla de falla
s’enfonsi.




Falla inversa: Produïda per forces     Falla rotacional: S’origina per
de compressió, que fan que el bloc     un moviment bascular dels
situat a sobre s’elevi.                blocs que giren al voltant d’un
                                       punt fix.

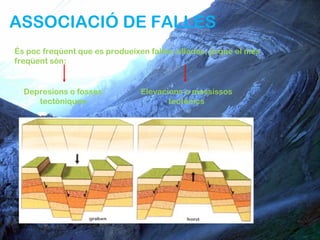

ASSOCIACIÓ DE FALLES
És poc freqüent que es produeixen falles aïllades, ja que el més
freqüent són:


  Depresions o fosses           Elevacions o massissos
     tectòniques                       tectònics

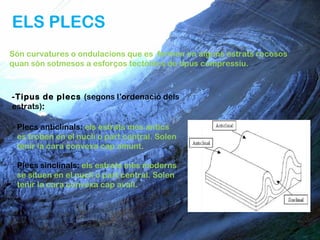

ELS PLECS
Són curvatures o ondulacions que es formen en alguns estrats rocosos
quan són sotmesos a esforços tectònics de tipus compressiu.



-Tipus de plecs (segons l’ordenació dels
estrats):

 Plecs anticlinals: els estrats més antics
 es troben en el nucli o part central. Solen
 tenir la cara convexa cap amunt.

 Plecs sinclinals: els estrats més moderns
 se situen en el nucli o part central. Solen
 tenir la cara convexa cap avall.
PARTS D’UN PLEC

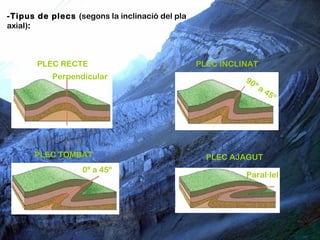

-Tipus de plecs (segons la inclinació del pla
axial):



       PLEC RECTE                               PLEC INCLINAT
           Perpendicular                                  90
                                                            ºa
                                                                 45
                                                                    º




      PLEC TOMBAT                                 PLEC AJAGUT
                  0º a 45º
                                                          Paral·lel

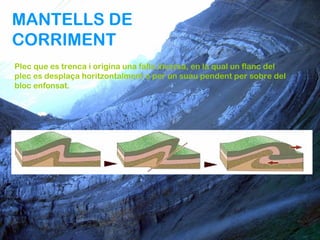

MANTELLS DE
CORRIMENT
Plec que es trenca i origina una falla inversa, en la qual un flanc del
plec es desplaça horitzontalment o per un suau pendent per sobre del
bloc enfonsat.

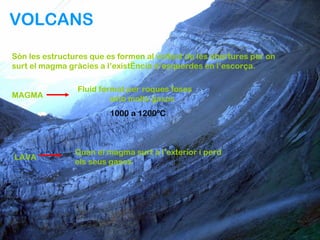

VOLCANS

Són les estructures que es formen al voltant de les obertures per on
surt el magma gràcies a l’existència d’esquerdes en l’escorça.

                Fluid format per roques foses
MAGMA                    amb molts gasos
                         1000 a 1200ºC



                Quan el magma surt a l’exterior i perd
LAVA
                els seus gasos

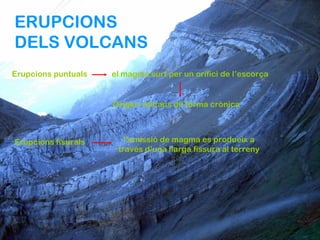

ERUPCIONS
DELS VOLCANS
Erupcions puntuals   el magma surt per un orifici de l’escorça


                     Origen volcans de forma crònica



Erupcions fisurals      l’emissió de magma es produeix a
                      través d’una llarga fissura al terreny

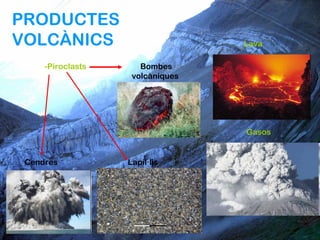

PRODUCTES
VOLCÀNICS                         Lava

     -Piroclasts      Bombes
                    volcàniques




                                  Gasos


 Cendres           Lapil·lis

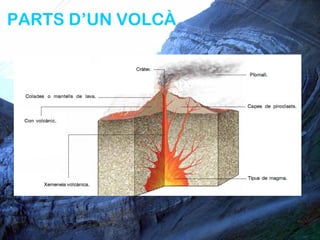

PARTS D’UN VOLCÀ

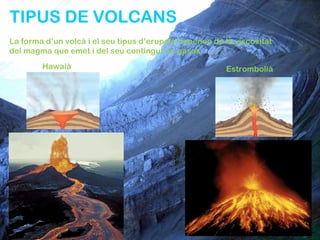

TIPUS DE VOLCANS
La forma d’un volcà i el seu tipus d’erupció depenen de la viscositat
del magma que emet i del seu contingut en gasos.
        Hawaià                                          Estrombolià

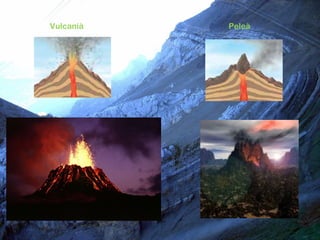

Vulcanià   Peleà
ERUPCIÓ VOLCÀNICA
A ISLÀNDIA
L’any 2010 a Islàndia va entrar en erupció un volcà, anomenat
Eyjafjallajökull.
L'activitat sísmica es va iniciar a finals de 2009, i va donar lloc a una
erupció volcànica a principis del 2010.
Una erupció el 14 abril 2010 va llançar cendra volcànica diversos
quilòmetres i va causar diversos problemes, i els habitants del voltant
van tenir que marxar.




                    http://www.youtube.com/watch?v=Ni4GGFFfDbk
FI
 GRÀCIES PER LA
VOSTRA ATENCIÓ 
