Deca catalogo 2012 i en-fr

Saldatrici e Carica Batterie
Welding Equipment and Battery Chargers
Poste à Souder et Chargeurs de Batteries

Fabbricante dal 1972
Manufacturer since 1972
Fabricant depuis 1972
Tradizione
La nostra reputazione si basa su una lunga
esperienza.
Deca è un vero "produttore di impianti per
saldatura e caricabatteria". Significa che
controlliamo tutte le fasi per la realizzazione
dei nostri impianti: dalla progettazione alla
produzione, dal montaggio per finire alla
distribuzione.
Tradition
Our reputation is based on a long experience.
Deca is a true “welding equipment and battery
charger manufacturer” meaning that we
control all stages in the making of our
equipment, from design to production, from
assembly and finish to distribution.
Tradition
Notre réputation est basée sur une longue
expérience.
Deca est un vrai "fabricant d'équipements de
soudage et chargeur de batterie”, signifie que
nous contrôlons toutes les étapes de la
fabrication de nos équipements: de la
conception à la production; de montage et à
la distribution.
I nostri valori
Our Value
Nos valeurs

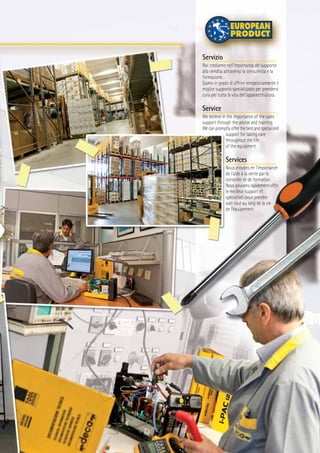

Servizio
Noi crediamo nell’importanza del supporto
alla vendita attraverso la consulenza e la
formazione.
Siamo in grado di offrire tempestivamente il
miglior supporto specializzato per prendersi
cura per tutta la vita dell'apparecchiatura.
Service
We believe in the importance of the sales
support through the advise and training.
Wecanpromptlyofferthebestandspecialized
support for taking care
throughout the life
of the equipment.
Services
Nous croyons en l'importance
de l'aide à la vente par le
conseiller et de formation.
Nous pouvons rapidement offrir
le meilleur support et
spécialisés pour prendre
soin tout au long de la vie
de l'équipement.

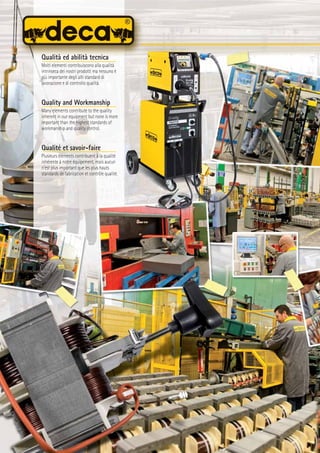

Qualità ed abilità tecnica
Molti elementi contribuiscono alla qualità
intrinseca dei nostri prodotti ma nessuno è
più importante degli alti standard di
lavorazione e di controllo qualità.
Quality and Workmanship
Many elements contribute to the quality
inherent in our equipment but none is more
important than the highest standards of
workmanship and quality control.
Qualité et savoir-faire
Plusieurs éléments contribuent à la qualité
inhérente à notre équipement, mais aucun
n'est plus important que les plus hauts
standards de fabrication et contrôle qualité.

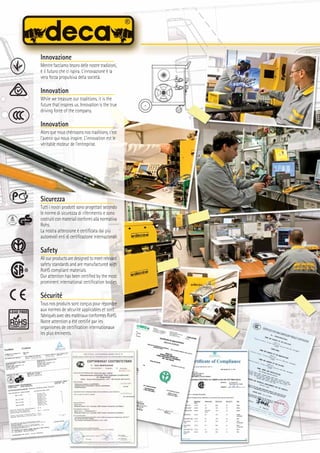

Innovazione
Mentre facciamo tesoro delle nostre tradizioni,
è il futuro che ci ispira. L'innovazione è la
vera forza propulsiva della società.
Innovation
While we treasure our traditions, it is the
future that inspires us. Innovation is the true
driving force of the company.
Innovation
Alors que nous chérissons nos traditions, c'est
l'avenir qui nous inspire. L'innovation est le
véritable moteur de l'entreprise.
Sicurezza
Tutti i nostri prodotti sono progettati secondo
le norme di sicurezza di riferimento e sono
costruiti con materiali conformi alla normativa
Rohs.
La nostra attenzione è certificata dai più
autorevoli enti di certificazione internazionali
Safety
All our products are designed to meet relevant
safety standards and are manufactured with
RoHS compliant materials.
Our attention has been certified by the most
prominent international certification bodies
Sécurité
Tous nos produits sont conçus pour répondre
aux normes de sécurité applicables et sont
fabriquésavecdesmatériauxconformesRoHS.
Notre attention a été certifié par les
organismes de certification internationaux
les plus éminents.

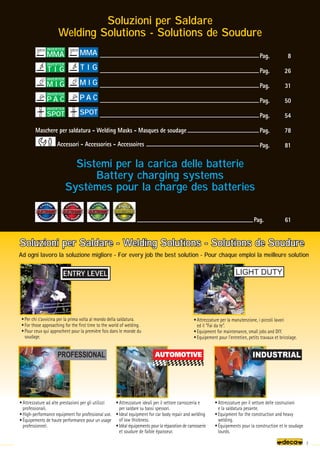

7
ENTRY LEVEL
Soluzioni per Saldare - Welding Solutions - Solutions de Soudure
• Per chi s’avvicina per la prima volta al mondo della saldatura.
• For those approaching for the first time to the world of welding.
• Pour ceux qui approchent pour la première fois dans le monde du
soudage.
• Attrezzature per la manutenzione, i piccoli lavori
ed il “Fai da te”.
• Equipment for maintenance, small jobs and DIY.
• Equipement pour l'entretien, petits travaux et bricolage.
• Attrezzature ad alte prestazioni per gli utilizzi
professionali.
• High-performance equipment for professional use.
• Équipements de haute performance pour un usage
professionnel.
• Attrezzature per il settore delle costruzioni
e la saldatura pesante.
• Equipment for the construction and heavy
welding.
• Équipements pour la construction et le soudage
lourds.
• Attrezzature ideali per il settore carrozzeria e
per saldare su bassi spessori.
• Ideal equipment for car body repair and welding
of low thickness.
• Idéal équipements pour la réparation de carrosserie
et soudure de faible épaisseur.
Pag. 8
Pag. 26
Pag. 31
Pag. 50
Pag. 54
Pag. 78
Pag. 81
Ad ogni lavoro la soluzione migliore - For every job the best solution - Pour chaque emploi la meilleure solution
Soluzioni per Saldare
Welding Solutions - Solutions de Soudure
Pag. 61

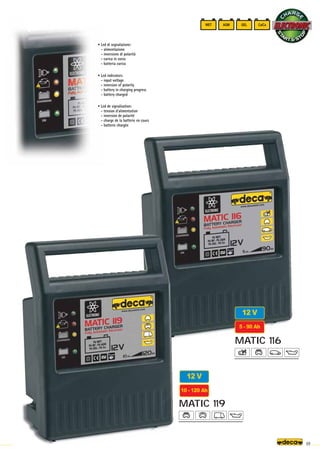

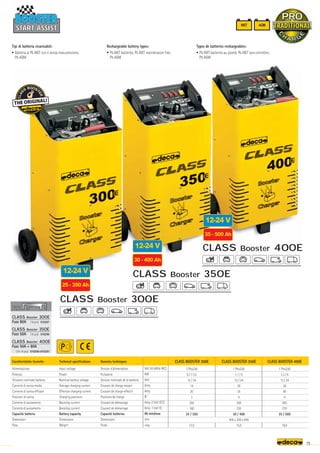

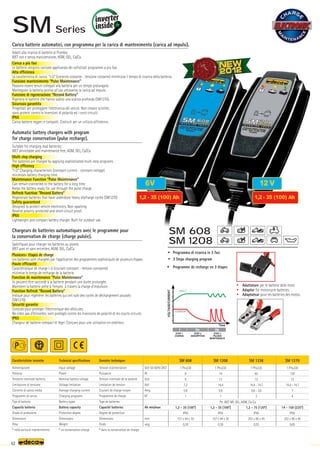

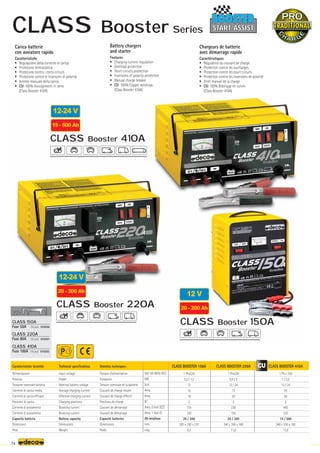

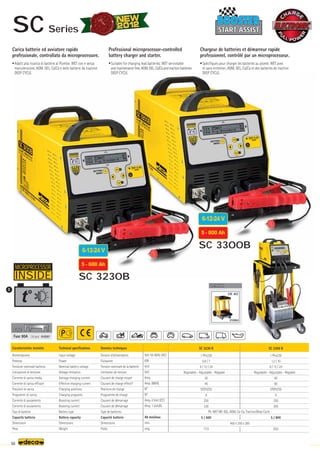

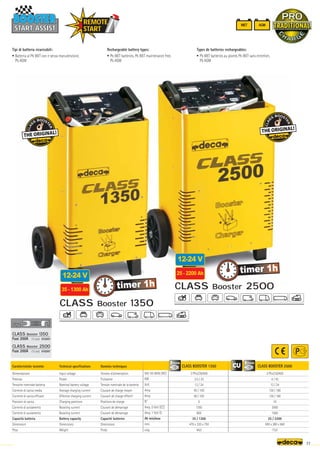

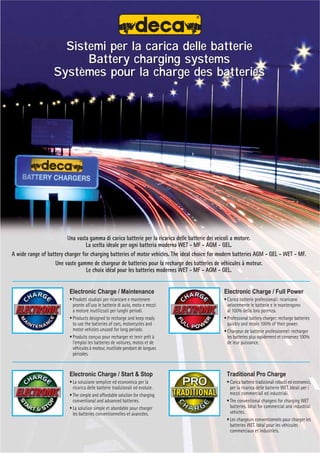

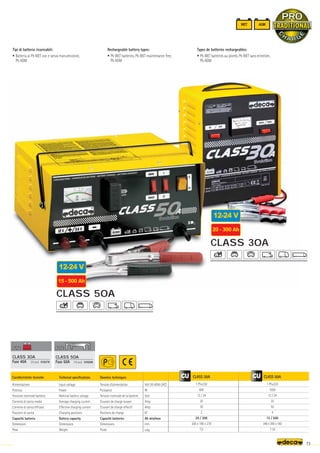

Sistemi per la carica delle batterie
Battery charging systems
Systèmes pour la charge des batteries

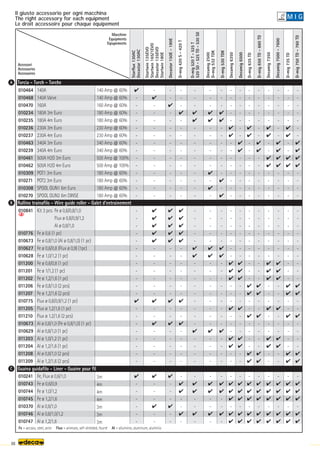

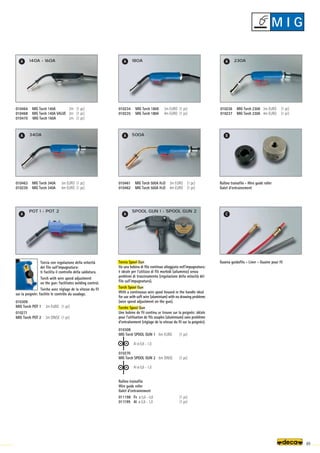

Accessori - Accessories - Accessoires

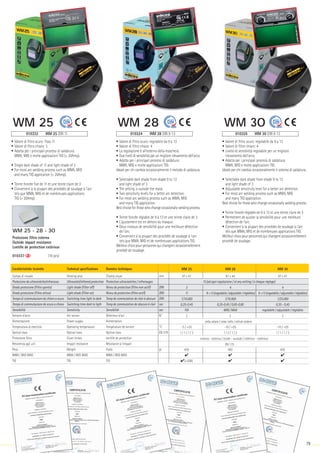

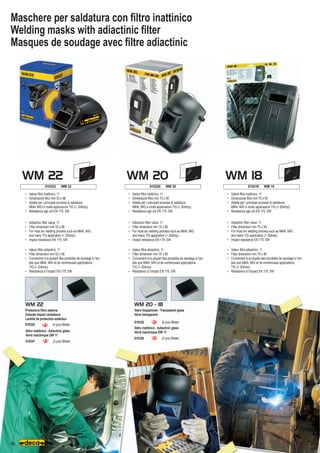

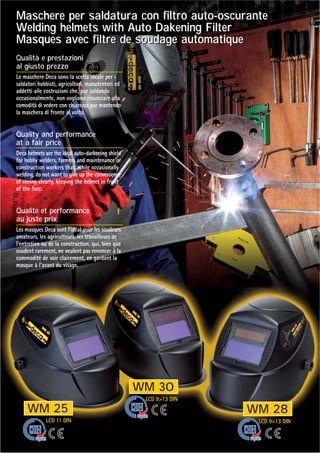

Maschere per saldatura - Welding Masks - Masques de soudage
MMA
INVERTER
MMA
M I G
INVERTER
M I G

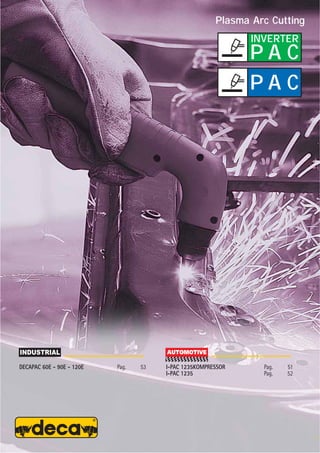

P A C
P A C
INVERTER

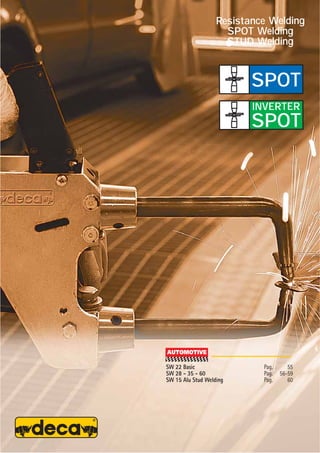

SPOT
INVERTER
SPOT

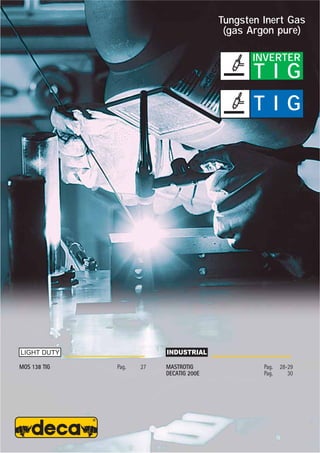

T I G
INVERTER
T I G

MMA
INVERTER
MMA
Manual Metal Arc
STARMOS 120 - 130 Pag. 9
STARMICRO 150 - 180 - 205 Pag. 10

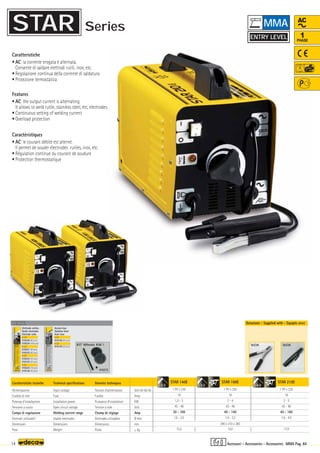

STAR 140E - 190E - 210E Pag. 14

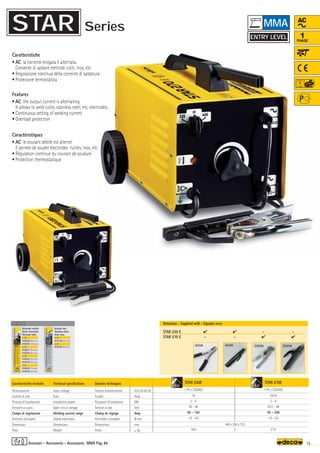

STAR 220E - 270E Pag. 15

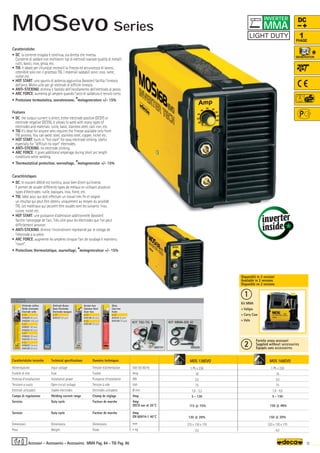

MOSEVO 138EVO - 168EVO Pag. 11

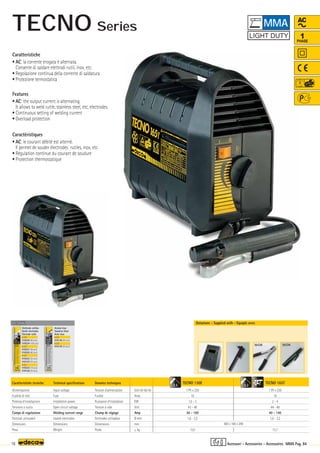

TECNO 130E - 165T Pag. 16

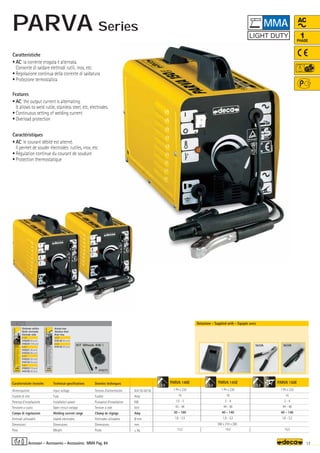

PARVA 140E - 145E - 150E Pag. 17

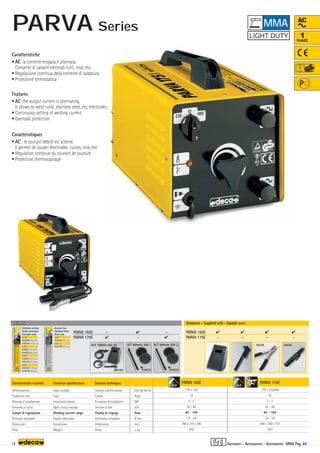

PARVA 165E - 175E Pag. 18

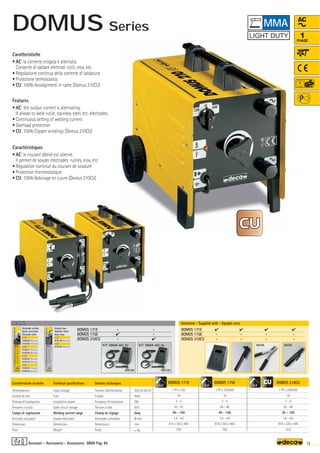

DOMUS 171E - 175E - 210CU Pag. 19
MOSGEN 150GEN-170GEN-210GEN Pag. 12

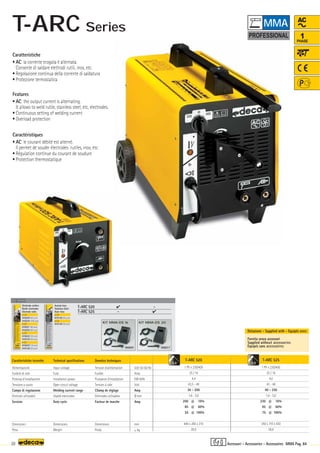

T-ARC 520 - 525 Pag. 20

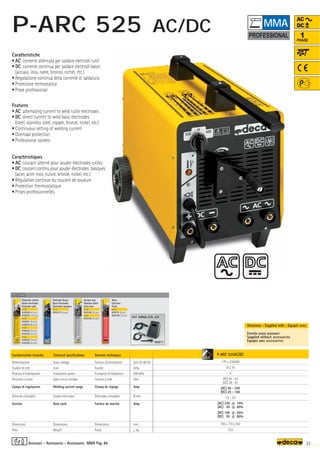

P-ARC 525AC/DC Pag. 23

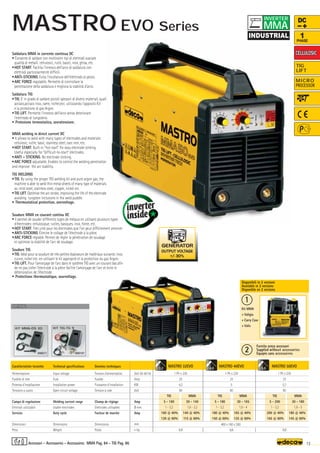

MASTROEVO 32EVO-40EVO-50EVO Pag. 13

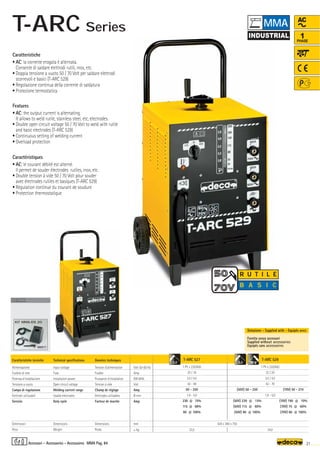

T-ARC 527 - 529 Pag. 21

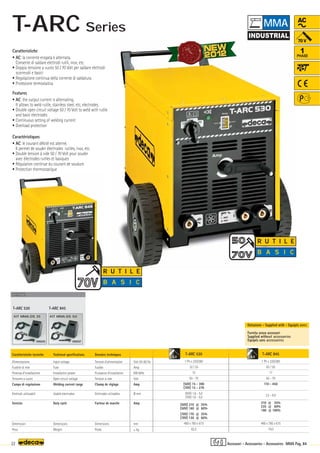

T-ARC 530 - 845 Pag. 22

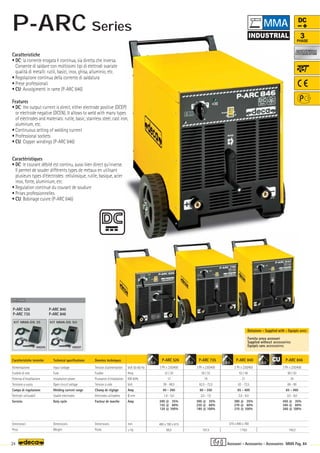

P-ARC 526 - 735 - 840 - 846 Pag. 24

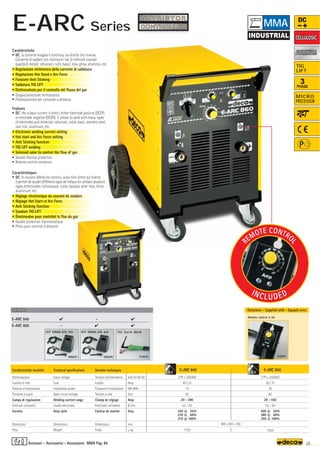

E-ARC 840 - 860 Pag. 25
ENTRY LEVEL

Volt 50-60 Hz
Amp
KW
Volt
Ø mm
Amp
Amp
DECA use at 20°C
Amp
EN 60974-1 40°C
mm
–
~ kg.
STARMOS 120
1 Ph x 230
10
1,5
70
1,6 - 2,5
5 - 80
80 @ 68%
75 @ 25%
2,5
STARMOS 130
1 Ph x 230
16
2,5
75
1,6 - 2,5
5 - 100
80 @ 100%
100 @ 20%
3,3
OPTIONAL
OPTIONAL
000197
KIT TIG-TG 9
OPTIONAL
2,5 2,5
275 x 130 x 170
9

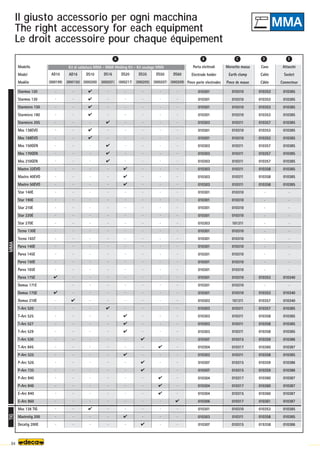

MMA Pag. 84 - TIG Pag. 86
DC
1
PHASE
Caratteristiche tecniche
Alimentazione
Fusibile di rete
Potenza d’installazione
Tensione a vuoto
Elettrodi utilizzabili
Campo di regolazione
Servizio
Servizio
Dimensioni
Peso
Technical specifications
Input voltage
Fuse
Installation power
Open circuit voltage
Usable electrodes
Welding current range
Duty cycle
Duty cycle
Dimensions
Weight
Donnèes techniques
Tension d’alimentation
Fusible
Puissance d’installation
Tension à vide
Elettrodes utilisables
Champ de réglage
Facteur de marche
Facteur de marche
Dimensions
Poids
Caratteristiche
• DC: la corrente erogata è continua, sia diretta che inversa.
Consente di saldare con moltissimi tipi di elettrodi svariate qualità di metalli:
rutili, basici, inox, ghisa, etc.
• TIG: è ideale per chiunque necessiti la finezza ed accuratezza di lavoro,
ottenibile solo con il processo TIG. I materiali saldabili sono: inox, rame,
nichel etc.
• HOT START: uno spunto di potenza aggiuntiva (booster) facilita l’innesco
dell’arco. Molto utile per gli elettrodi di difficile innesco.
• ANTI-STICKING: elimina il fastidio dell’incollamento dell’elettrodo al pezzo.
• ARC FORCE: aumenta gli ampere quando l'arco di saldatura è tenuto corto.
• Protezione termostatica, sovratensione, *motogeneratore +/- 15%
Features
• DC: the output current is direct, either electrode positive (DCEP) or
electrode negative (DCEN). It allows to weld with many types of
electrodes and materials: rutile, basic, stainless steel, cast iron, etc.
• TIG It's ideal for anyone who requires the finesse available only from
TIG process. You can weld: steel, stainless steel, copper, nickel etc.
• HOT START: built-in "hot start" for easy electrode striking. Useful
especially for "difficult-to-start" electrodes.
• ANTI-STICKING: no electrode sticking.
• ARC FORCE: it gives additional amperage during short arc length
conditions while welding.
• Thermostatical protection, overvoltage, *motogenerator +/- 15%
Caractéristiques
• DC: le courant débité est continu, aussi bien direct qu'inverse.
Il permet de souder différents types de métaux en utilisant plusieurs
types d'électrodes: rutile, basiques, inox, fonte, etc.
• TIG: Idéal pour qui doit effectuer un travail très fin et soigné:
un résultat qui peut être obtenu uniquement au moyen du procédé
TIG. Les matériaux qui peuvent être soudés sont les suivants: inox,
cuivre, nickel etc.
• HOT START: une puissance d'admission additionnelle (booster)
facilite l’amorçage de l'arc. Très utile pour les électrodes que l'on peut
difficilement amorcer.
• ANTI-STICKING: élimine l'inconvénient représenté par le collage de
l'électrode à la pièce.
• ARC FORCE: augmente les ampères lorsque l'arc de soudage è maintenu
"court".
• Protections thermostatique, sourvoltage, *motogenerateur +/- 15%

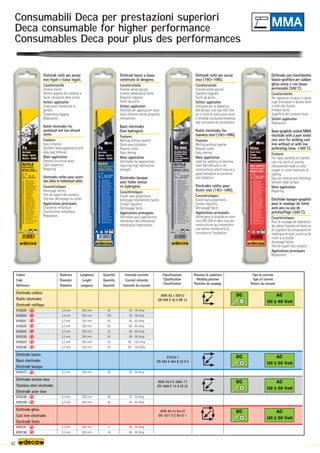

Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
Elettrodo Basico
Basic Electrodes
Electrodes basiques
ø 2,5
010127 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Ghisa
Cast Iron
Fonte
ø 2,5
010131 (6 pcs)
010130 (16 pcs)
Dotazione - Supplied with - Equipés avec
MMA
INVERTER
STARMOS Series
ENTRY LEVEL

Volt 50-60 Hz
Amp
KW
Volt
Ø mm
Amp
Amp
DECA use at 20°C
Amp
EN 60974-1 40°C
mm
–
~ kg.

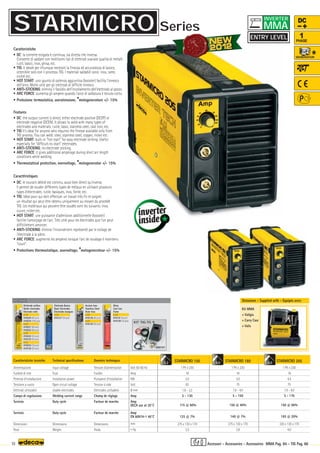

STARMICRO 150
1 Ph x 230
16
2,5
62
1,6 - 3,2
5 - 130
115 @ 60%
125 @ 7%
275 x 130 x 170
3,5
STARMICRO 180
1 Ph x 230
16
3,0
75
1,6 - 4,0
5 - 150
150 @ 40%
140 @ 7%
275 x 130 x 170
3,8
OPTIONAL
OPTIONAL
000197
KIT TIG-TG 9
OPTIONAL
STARMICRO 205
1 Ph x 230
16
4,5
75
1,6 - 4,0
5 - 170
150 @ 60%
165 @ 20%
320 x 130 x 170
4,0
3,2 4,0 4,0
10 MMA Pag. 84 - TIG Pag. 86
DC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Facteur de marche
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Elettrodo Basico
Basic Electrodes
Electrodes basiques
ø 2,5
010127 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Ghisa
Cast Iron
Fonte
ø 2,5
010131 (6 pcs)
010130 (16 pcs)
Caratteristiche
nichel etc.
Features
Caractéristiques
cuivre, nickel etc.
"court".
Kit MMA
+ Valigia
+ Carry Case
+ Valis
MMA
INVERTER
STARMICRO Series
ENTRY LEVEL

MOS 138EVO
1 Ph x 230
16
2,5
75
1,6 - 3,2
5 - 130
115 @ 75%
130 @ 20%
275 x 130 x 170
3,5
MOS 168EVO
1 Ph x 230
16
3,0
75
1,6 - 4,0
5 - 150
150 @ 48%
150 @ 20%
320 x 130 x 170
4,0
Volt 50-60 Hz
Amp
KW
Volt
Ø mm
Amp
Amp
DECA use at 20°C
Amp
EN 60974-1 40°C
mm
–
~ kg.
OPTIONAL
OPTIONAL
000197
KIT TIG-TG 9
OPTIONAL
000200
KIT MMA-DS 10
3,2 4,0
1
2
11
DC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Facteur de marche
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Elettrodo Basico
Basic Electrodes
Electrodes basiques
ø 2,5
010127 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Ghisa
Cast Iron
Fonte
ø 2,5
010131 (6 pcs)
010130 (16 pcs)
Fornita senza accessori
Supplied without accessories
Equipés sans accessoires
Caratteristiche
nichel etc.
Features
Caractéristiques
cuivre, nickel etc.
"court".
Disponibili in 2 versioni
Available in 2 versions
Disponible en 2 versions
Kit MMA
+ Valigia
+ Carry Case
+ Valis
MMA
INVERTER

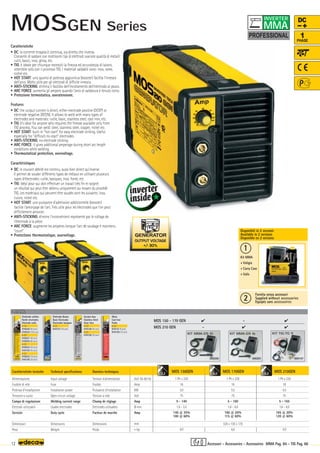

MOSevo Series

Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
MOS 210GEN
1 Ph x 230
16
4,5
75
5 - 165
1,6 - 4,0
165 @ 20%
120 @ 60%
4,0
MOS 150GEN
1 Ph x 230
16
3,0
75
5 - 140
1,6 - 3,2
140 @ 35%
100 @ 60%
4,0
MOS 170GEN
1 Ph x 230
16
3,5
75
5 - 160
1,6 - 4,0
160 @ 20%
115 @ 60%
4,0
000201
KIT MMA-DS 16
000197
MOS 150 - 170 GEN -
MOS 210 GEN -
KIT MMA-DS 10
000200
OPTIONAL
OPTIONAL
3,2 4,0 4,0
320 x 130 x 170
OUTPUT VOLTAGE
+/- 30%
1
2
DC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Elettrodo Basico
Basic Electrodes
Electrodes basiques
ø 2,5
010127 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Ghisa
Cast Iron
Fonte
ø 2,5
010131 (6 pcs)
010130 (16 pcs)
Caratteristiche
nichel etc.
• Protezione termostatica, sovratensione.
Features
• HOT START: built-in hot start for easy electrode striking. Useful
especially for difficult-to-start electrodes.
• Thermostatical protection, overvoltage.
Caractéristiques
cuivre, nickel etc.
court.
• Protections thermostatique, sourvoltage.
Kit MMA
+ Valigia
+ Carry Case
+ Valis
MMA
INVERTER
MOSGEN Series
KIT TIG-TG 9

Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
MASTRO 32EVO
1 Ph x 230
25
4,3
80
6,8
MASTRO 40EVO
1 Ph x 230
25
5
80
6,8
MASTRO 50EVO
1 Ph x 230
25
5,7
80
6,8
TIG MMA
5 - 160 30 - 140
1 - 3,2 1,6 - 3,2
160 @ 40% 140 @ 40%
130 @ 60% 115 @ 60%
TIG MMA
5 - 180 30 - 165
1 - 3,2 1,6 - 4
180 @ 40% 165 @ 40%
150 @ 60% 135 @ 60%
TIG MMA
5 - 200 30 - 180
1 - 3,2 1,6 - 5
200 @ 40% 180 @ 40%
165 @ 60% 145 @ 60%
000217
KIT MMA-DS 20
OPTIONAL
OPTIONAL
000197
KIT TIG-TG 9
3,2 4,0 5,0
400 x 160 x 260
OUTPUT VOLTAGE
+/- 30%
1
2
13
DC
TIG
LIFT
MICRO
PROCESSOR
1
PHASE
CELLULOSIC
CELLULOSIC
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Saldatura MMA in corrente continua DC
• Consente di saldare con moltissimi tipi di elettrodi svariate
qualità di metalli: cellulosici, rutili, basici, inox, ghisa, etc.
•HOT START. Facilita l’innesco dell’arco di saldatura con
elettrodi particolarmente difficili.
•ANTI-STICKING. Evita l’incollatura dell’elettrodo al pezzo.
•ARC FORCE regolabile. Permette di controllare la
penetrazione della saldatura e migliora la stabilità d’arco.
Saldatura TIG
•TIG. E’ in grado di saldare piccoli spessori di diversi materiali, quali:
acciaio,acciaio inox, rame, nichel,ecc. utilizzando l’apposito Kit
e la protezione di gas Argon.
•TIG LIFT. Permette l’innesco dell’arco senza deteriorare
l’elettrodo di tungsteno.
• Protezione termostatica, sovratensione.
MMA welding in direct current DC
• It allows to weld with many types of electrodes and materials:
cellulosic, rutile, basic, stainless steel, cast iron, etc.
•HOT START. Built-in “hot start” for easy electrode striking.
Useful especially for “difficult-to-start” electrodes.
•ANTI – STICKING. No electrode sticking.
•ARC FORCE adjustable. Enables to control the welding penetration
and improve the arc stability.
TIG WELDING
•TIG. By using the proper TIG welding kit and pure argon gas, the
machine is able to weld thin metal sheets of many type of materials
as: mild steel, stainless steel, copper, nickel etc.
•TIG LIFT. Optimise the arc stroke, improving the life of the electrode
avoiding tungsten inclusions in the weld puddle.
• Thermostatical protection, overvoltage.
Soudure MMA en courant continu DC
• Il permet de souder différents types de métaux en utilisant plusieurs types
d'électrodes: cellulosique, rutiles, basiques, inox, fonte, etc.
•HOT START. Très utile pour les électrodes que l'on peut difficilement amorcer
•ANTI-STICKING. Élimine le collage de l'électrode à la pièce.
•ARC FORCE réglable. Permet de régler la pénétration de soudage
et optimise la stabilité de l’arc de soudage.
Soudure TIG
•TIG. Idéal pour la soudure de très petites épaisseurs de matériaux suivants: inox,
cuivre, nickel etc. en utilisant le kit approprié et la protection du gaz Argon.
•TIG LIFT. Pour l’amorçage de l’arc dans le système TIG avec un courant bas afin
de ne pas coller l’électrode à la pièce facilite l’amorçage de l'arc et évite le
déterioration de l’électrode.
• Protections thermostatique, sourvoltage.
Kit MMA
+ Valigia
+ Carry Case
+ Valis
MMA
INVERTER
MASTRO EVO Series

160A 160A
Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
mm
–
~ kg.
STAR 190E
1 Ph x 230
16
2 - 4
43 - 48
40 - 140
1,6 - 3,2
15,0
STAR 210E
1 Ph x 230
16
2 - 5
43 - 48
40 - 160
1,6 - 4,0
17,0
STAR 140E
1 Ph x 230
16
1,5 - 3
43 - 48
30 - 100
1,6 - 2,5
13,2
OPTIONAL
OPTIONAL
OPTIONAL
010272
KIT Wheels KW 1
2,5 3,2 4,0
390 x 210 x 280
14 MMA Pag. 84
AC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Dimensions
Weight
Caratteristiche
• AC: la corrente erogata è alternata.
Consente di saldare elettrodi rutili, inox, etc.
• Regolazione continua della corrente di saldatura
• Protezione termostatica
Features
• AC: the output current is alternating.
It allows to weld rutile, stainless steel, etc, electrodes.
• Continuous setting of welding current
• Overload protection
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Dimensions
Poids
Caractéristiques
• AC: le courant débité est alterné.
Il permet de souder électrodes rutiles, inox, etc.
• Régulation continue du courant de soudure
• Protection thermostatique
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
MMA
STAR Series
ENTRY LEVEL

Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
mm
–
~ kg.
STAR 220E
1 Ph x 230/400
16
2 - 5
45 - 48
40 - 160
1,6 - 4,0
18,0
STAR 270E
1 Ph x 230/400
25/16
2 – 6
43,5 – 49
30 – 200
1,6 - 5,0
21,0
OPTIONAL
OPTIONAL
OPTIONAL
STAR 220 E - -
STAR 270 E - -
4,0 5,0
440 x 260 x 310
15
MMA Pag. 84
AC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Caratteristiche
Features
Caractéristiques
MMA
160A 160A 200A 200A
STAR Series
ENTRY LEVEL

TECNO 130E
1 Ph x 230
16
1,5 - 3
43 - 48
30 - 100
1,6 - 2,5
12,0
TECNO 165T
1 Ph x 230
16
2 - 4
44 - 48
40 - 140
1,6 - 3,2
13,7
Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
mm
–
~ kg.
OPTIONAL
OPTIONAL
OPTIONAL
2,5 3,2
360 x 160 x 290
16 MMA Pag. 84
AC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Caratteristiche
Features
Caractéristiques
MMA
160A 160A
TECNO Series

Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
mm
–
~ kg.
PARVA 140E
1 Ph x 230
16
1,5 - 3
43 - 48
30 - 100
1,6 - 2,5
13,2
PARVA 145E
1 Ph x 230
16
2 - 4
44 - 48
40 - 140
1,6 - 3,2
14,5
PARVA 150E
1 Ph x 230
16
2 - 4
44 - 48
40 - 140
1,6 - 3,2
15,0
OPTIONAL
OPTIONAL
OPTIONAL
010272
KIT Wheels KW 1
2,5 3,2 3,2
390 x 210 x 280
17
MMA Pag. 84
AC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Caratteristiche
Features
Caractéristiques
MMA
PARVA Series
160A 160A

160A 160A
Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
mm
–
~ kg.
PARVA 165E
1 Ph x 230
16
2 - 5
44 - 48
40 - 160
1,6 - 4,0
390 x 210 x 280
16,0
PARVA 175E
1 Ph x 230/400
16
2 – 5
45 – 48
40 – 160
1,6 - 4,0
440 x 260 x 310
18,0
000199
KIT MMA-AD 10
PARVA 175E
OPTIONAL
OPTIONAL
OPTIONAL
010272
KIT Wheels KW 1
010273
KIT Wheels KW 2
PARVA 165E
PARVA 175E - - - -
PARVA 165E - -
PARVA 175E -
4,0 4,0
18 MMA Pag. 84
AC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Caratteristiche
Features
Caractéristiques
• AC : le courant débité est alterné.
MMA
PARVA Series

Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
mm
–
~ kg.
DOMUS 171E
1 Ph x 230
16
2 - 5
43 - 47
40 - 160
1,6 - 4,0
610 x 320 x 400
19,5
DOMUS 210CU
1 Ph x 230/400
16
2 – 6
42 – 48
30 – 180
1,6 - 4,0
610 x 320 x 400
22,0
DOMUS 175E
1 Ph x 230/400
16
2 - 5
45 - 48
40 - 160
1,6 - 4,0
610 x 320 x 400
19,5
000199
KIT MMA-AD 10
OPTIONAL
OPTIONAL
OPTIONAL
000150
KIT MMA-AD 16 160A 160A
DOMUS 171E
DOMUS 175E - - - -
DOMUS 210CU - - - -
DOMUS 171E - -
DOMUS 175E -
DOMUS 210CU -
4,0 4,0 4,0
19
MMA Pag. 84
AC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Caratteristiche
• CU: 100% Avvolgimenti in rame (Domus 210CU)
Features
• CU: 100% Copper windings (Domus 210CU)
Caractéristiques
• CU: 100% Bobinage en cuivre (Domus 210CU)
MMA
DOMUS Series

T-ARC 520
1 Ph x 230/400
25 / 16
4,4
43,5 - 49
30 - 200
1,6 - 5,0
200 @ 10%
85 @ 60%
55 @ 100%
440 x 260 x 310
20,0
Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
T-ARC 525
1 Ph x 230/400
25 / 16
4,0
43 - 48
40 - 250
1,6 - 5,0
230 @ 10%
95 @ 60%
75 @ 100%
350 x 710 x 430
26,0
OPTIONAL
OPTIONAL
OPTIONAL
T-ARC 520 -
T-ARC 525 -
000201
KIT MMA-DS 16
000217
KIT MMA-DS 20
5,0 5,0
20 MMA Pag. 84
AC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Caratteristiche
Features
Caractéristiques
MMA
T-ARC Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
T-ARC 527
1 Ph x 230/400
25 / 16
3,5 / 4,5
42 - 48
50 - 250
1,6 - 5,0
230 @ 15%
115 @ 60%
90 @ 100%
33,5
T-ARC 529
1 Ph x 230/400
32 / 20
3,5 / 4,5
42 - 70
1,6 - 5,0
34,0
420 x 380 x 750
AC
1
PHASE
OPTIONAL
OPTIONAL
OPTIONAL
000217
KIT MMA-DS 20
5,0 5,0
21
MMA Pag. 84
(50V) 50 - 250
(50V) 230 @ 15%
(50V) 115 @ 60%
(50V) 90 @ 100%
(70V) 50 - 210
(70V) 190 @ 10%
(70V) 75 @ 60%
(70V) 60 @ 100%
R U T I L E
B A S I C
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Caratteristiche
• Doppia tensione a vuoto 50 / 70 Volt per saldare elettrodi
scorrevoli e basici (T-ARC 529)
Features
• Double open circuit voltage 50 / 70 Volt to weld with rutile
and basic electrodes (T-ARC 529)
Caractéristiques
• Double tension à vide 50 / 70 Volt pour souder
avec électrodes rutiles et basiques (T-ARC 529)
MMA
T-ARC Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
T-ARC 845
1 Ph x 220/380
63 / 50
17
62 - 70
110 - 450
2,5 - 8,0
310 @ 35%
235 @ 60%
180 @ 100%
490 x 780 x 615
74,0
T-ARC 530
1 Ph x 220/380
32 / 25
10
50 - 70
(50V) 15 - 300
(70V) 15 - 270
(50V) 1,6 - 5,0
(70V) 1,6 - 5,0
(50V) 210 @ 35%
(50V) 160 @ 60%
(70V) 170 @ 35%
(70V) 130 @ 60%
490 x 780 x 615
62,5
000205
KIT MMA-DS 35
T-ARC 530
OPTIONAL
OPTIONAL
OPTIONAL
T-ARC 845
000207
KIT MMA-DS 50
5,0 8,0
22 MMA Pag. 84
R U T I L E
B A S I C
AC
1
PHASE
R U T I L E
R U T I L E
B A S I C
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Caratteristiche
• Doppia tensione a vuoto 50 / 70 Volt per saldare elettrodi
scorrevoli e basici
Features
• Double open circuit voltage 50 / 70 Volt to weld with rutile
and basic electrodes
Caractéristiques
• Double tension à vide 50 / 70 Volt pour souder
avec électrodes rutiles et basiques
MMA
T-ARC Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
P-ARC 525AC/DC
1 Ph x 230/400
25 / 16
4
(AC) 44 - 54
(DC) 38 - 47
(AC) 40 - 250
(DC) 25 - 160
1,6 - 5,0
(AC) 230 @ 10%
(AC) 95 @ 60%
(DC) 160 @ 20%
(DC) 95 @ 60%
350 x 710 x 430
32,0
OPTIONAL
OPTIONAL
OPTIONAL
000217
KIT MMA-DS 20
5,0
23
MMA Pag. 84
1
PHASE
AC
DC
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Caratteristiche
• AC: corrente alternata per saldare elettrodi rutili
• DC: corrente continua per saldare elettrodi basici
(acciaio, inox, rame, bronzo, nichel, etc.)
• Prese professionali
Features
• AC: alternating current to weld rutile electrodes
• DC: direct current to weld basic electrodes
(steel, stainless steel, copper, bronze, nickel, etc.)
• Professional sockets
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Caractéristiques
• AC: courant alterné pour souder électrodes rutiles
• DC: courant continu pour souder électrodes basiques
(acier, acier inox, cuivre, bronze, nickel, etc.)
• Prises professionnelles
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Elettrodo Basico
Basic Electrodes
Electrodes basiques
ø 2,5
010127 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Ghisa
Cast Iron
Fonte
ø 2,5
010131 (6 pcs)
010130 (16 pcs)
MMA
P-ARC 525 AC/DC

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
P-ARC 526
3 Ph x 230/400
32 / 20
12
59 - 68,5
40 - 260
1,6 - 5,0
200 @ 35%
155 @ 60%
120 @ 100%
490 x 780 x 615
66,5
P-ARC 735
3 Ph x 230/400
50 / 32
16
62,5 - 72,5
60 - 350
2,0 - 7,0
300 @ 35%
230 @ 60%
180 @ 100%
107,5
P-ARC 840
3 Ph x 230/400
63 / 40
21
62 - 72,5
65 - 400
2,0 - 8,0
380 @ 35%
270 @ 60%
210 @ 100%
119,0
P-ARC 846
3 Ph x 230/400
80 / 50
24
66 - 80
65 - 460
2,0 - 8,0
450 @ 35%
340 @ 60%
260 @ 100%
145,0
570 x 890 x 780
000205
KIT MMA-DS 35
P-ARC 526
P-ARC 735
OPTIONAL
OPTIONAL
OPTIONAL
P-ARC 840
P-ARC 846
000207
KIT MMA-DS 50
8,0
8,0
7,0
5,0
24 MMA Pag. 84
DC
3
PHASE
ALUMINIUM
ALUMINIUM
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Caratteristiche
Consente di saldare con moltissimi tipi di elettrodi svariate
qualità di metalli: rutili, basici, inox, ghisa, alluminio, etc.
• CU: Avvolgimenti in rame (P-ARC 846)
Features
• DC: the output current is direct, either electrode positive (DCEP)
or electrode negative (DCEN). It allows to weld with many types
of electrodes and materials: rutile, basic, stainless steel, cast iron,
aluminum, etc.
• CU: Copper windings (P-ARC 846)
Caractéristiques
Il permet de souder différents types de métaux en utilisant
plusieurs types d'électrodes: cellulosique, rutile, basique, acier
inox, fonte, aluminium, etc.
• Regulation continue du courant de soudure
• CU: Bobinage cuivre (P-ARC 846)
MMA
P-ARC Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
E-ARC 840
3 Ph x 230/400
40 / 25
15
85
20 - 380
2,0 - 8,0
350 @ 35%
270 @ 60%
210 @ 100%
115,0
E-ARC 860
3 Ph x 230/400
50 / 37
20
85
20 - 550
2,0 - 8,0
500 @ 35%
380 @ 60%
295 @ 100%
130,0
800 x 585 x 760
010230
TIG Torch 180A
000209
KIT MMA-DS 60
E-ARC 840 -
E-ARC 860 -
OPTIONAL
OPTIONAL
000207
KIT MMA-DS 50
010201
Remote control 4 mt.
8,0 8,0
R
EMOTE CONTRO
L
INCLUDED
25
MMA Pag. 84
DC
3
PHASE
TIG
LIFT
MICRO
PROCESSOR
ALUMINIUM
ALUMINIUM
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Caratteristiche
Consente di saldare con moltissimi tipi di elettrodi svariate
qualità di metalli: cellulosici, rutili, basici, inox, ghisa, alluminio, etc.
• Regolazione elettronica della corrente di saldatura
• Regolazione Hot Stard e Arc Force
• Funzione Anti Sticking
• Saldatura TIG LIFT
• Elettrovalvola per il controllo del flusso del gas
• Doppia protezione termostatica
• Predisposizione per comando a distanza
Features
of electrodes and materials: cellulosic, rutile, basic, stainless steel,
cast iron, aluminum, etc.
• Electronic welding current setting
• Hot start and Arc Force setting
• Anti Sticking function
• TIG LIFT welding
• Selenoid valve to control the flow of gas
• Double thermal protection
• Remote control connector
Caractéristiques
types d'électrodes: cellulosique, rutile, basique, acier inox, fonte,
aluminium, etc.
• Réglage electronique du courant de soudure
• Règlage Hot Start et Arc Force
• Anti Sticking fonction
• Soudure TIG LIFT
• Électrovalve pour contrôlel le flux du gaz
• Double protection thermostatique
• Prévu pour controle à distance
MMA
E-ARC Series
CELLULOSIC
CELLULOSIC

T I G
INVERTER
T I G
Tungsten Inert Gas
(gas Argon pure)
MOS 138 TIG Pag. 27 MASTROTIG Pag. 28-29

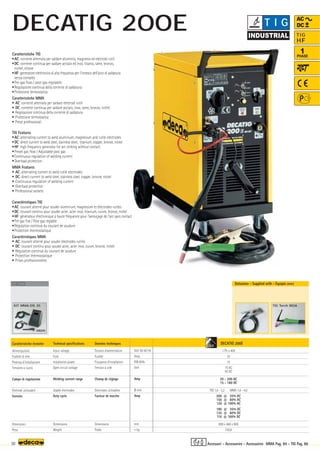

DECATIG 200E Pag. 30

Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
Amp
mm
–
~ kg.

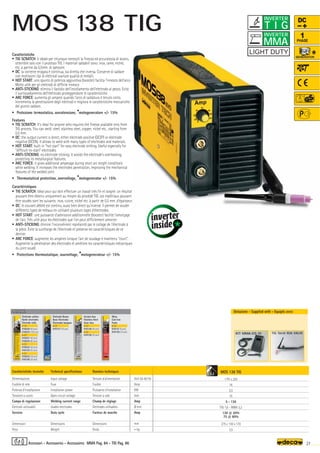

MOS 138 TIG
1 Ph x 230
16
2,5
75
5 - 130
TIG 1,6 - MMA 3,2
130 @ 20%
75 @ 60%
275 x 130 x 170
3,5
OPTIONAL
OPTIONAL
OPTIONAL
KIT MMA-DS 10 TIG Torch 110A VALVE
3,2
27
DC
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Caratteristiche
• TIG SCRATCH: è ideale per chiunque necessiti la finezza ed accuratezza di lavoro,
ottenibile solo con il processo TIG. I materiali saldabili sono: inox, rame, nichel,
etc. a partire da 0,5mm. di spessore.
• DC: la corrente erogata è continua, sia diretta che inversa. Consente di saldare
con moltissimi tipi di elettrodi svariate qualità di metalli.
• HOT START: uno spunto di potenza aggiuntiva (booster) facilita l’innesco dell’arco.
Molto utile per gli elettrodi di difficile innesco
• ANTI-STICKING: elimina il fastidio dell’incollamento dell’elettrodo al pezzo. Evita
il surriscaldamento dell'elettrodo proteggendone le caratteristiche.
Incrementa la penetrazione degli elettrodi e migliora le caratteristiche meccaniche
del giunto saldato.
Features
• TIG SCRATCH: It's ideal for anyone who requires the finesse available only from
TIG process. You can weld: steel, stainless steel, copper, nickel etc., starting from
0,5 mm.
• DC: the output current is direct, either electrode positive (DCEP) or electrode
negative (DCEN). It allows to weld with many types of electrodes and materials.
• HOT START: built-in hot start for easy electrode striking. Useful especially for
difficult-to-start electrodes.
• ANTI-STICKING: no electrode sticking. It avoids the electrode’s overheating,
protecting its metallurgical features.
• ARC FORCE: it gives additional amperage during short arc length conditions
while welding. It increases the electrodes penetration, improving the mechanical
features of the welded joint.
Caractéristiques
• TIG SCRATCH: Idéal pour qui doit effectuer un travail très fin et soigné: un résultat
pouvant être obtenu uniquement au moyen du procédé TIG. Les matériaux pouvant
être soudés sont les suivants: inox, cuivre, nickel etc. à partir de 0,5 mm. d'épaisseur.
• DC: le courant débité est continu, aussi bien direct qu'inverse. Il permet de souder
différents types de métaux en utilisant plusieurs types d'électrodes.
• HOT START: une puissance d'admission additionnelle (booster) facilite l’amorçage
de l'arc. Très utile pour les électrodes que l'on peut difficilement amorcer.
• ANTI-STICKING: élimine l'inconvénient représenté par le collage de l'électrode à
la pièce. Évite la surcharge de l'électrode et préserve les caractéristiques de ce
dernier.
• ARC FORCE: augmente les ampères lorsque l'arc de soudage è maintenu court.
Augmente la pénétration des électrodes et améliore les caractéristiques mécaniques
du joint soudé.
Elettrodo rutilico
Rutile electrodes
Electrode rutile
ø 1,6
010220 (40 pcs)
010224 (100 pcs)
ø 2,0
010221 (40 pcs)
010225 (80 pcs)
ø 2,5
010222 (30 pcs)
010125 (55 pcs)
ø 3,2
010223 (16 pcs)
010126 (30 pcs)
Elettrodo Basico
Basic Electrodes
Electrodes basiques
ø 2,5
010127 (30 pcs)
Acciaio Inox
Stainless Steel
Acier Inox
ø 2,0
010128 (40 pcs)
ø 2,5
010129 (30 pcs)
Ghisa
Cast Iron
Fonte
ø 2,5
010131 (6 pcs)
010130 (16 pcs)
T I G
INVERTER
MMA
INVERTER
MOS 138 TIG

Volt 50-60 Hz
Amp
KW
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
MASTROTIG 200
1 Ph x 230
25
5 - 7
80
TIG 5 - 200 MMA 30 - 180
TIG 1,6 - 3,2 MMA 1,6 - 4,0
200 @ 40%
165 @ 60%
400 x 160 x 260
7,8
TIG Torch 140A
000217
KIT MMA-DS 20
OPTIONAL
OPTIONAL
010269
Remote Control RCT 1
010268
Output Feet Control
FTT I
OUTPUT VOLTAGE
+/- 30%
DC
MICRO
PROCESSOR
TIG
LIFT
TIG
HF
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Caratteristiche
Consente di saldare con moltissimi tipi di elettrodi svariate qualità di metalli.
• MMA: saldatura ad elettrodo rivestito.
• TIG LIFT: saldatura TIG con innesco LIFT ARC.
• TIG HF: saldatura TIG con innesco ad alta frequenza
• TIG 2T / 4T: saldatura manuale / automatica
• HOT START REGOLABILE : (MMA) uno spunto di potenza
aggiuntiva (booster) facilita l’innesco dell’arco.
• SLOPE DOWN REGOLABILE: (TIG): Regolazione di fine
saldatura. Serve per ridurre il cratere che tende
a formarsi a fine della saldatura.
• ARC FORCE: (MMA) aumenta gli ampere quando l'arco
di saldatura è tenuto corto. Incrementa la penetrazione
degli elettrodi e migliora le caratteristiche meccaniche
del giunto saldato.
• ANTI-STICKING: (MMA) elimina il fastidio dell’incollamento
dell’elettrodo al pezzo. Evita il surriscaldamento dell'elettrodo
proteggendone le caratteristiche.
• TIG BI-LEVEL: selezione di due livelli di corrente durante
la saldatura
• PRE-GAS / POST-GAS: regolazione automatica in base alla
corrente ed alla durata della saldatura.
Molto utile per gli elettrodi di difficile innesco.
Features
of electrodes and materials.
• MMA: welding with coated electrode.
• TIG LIFT: TIG welding with LIFT ARC striking.
• TIG HF: TIG welding with high frequency arc striking.
• TIG 2T / 4T: manual / automatic welding
• HOT START ADJUSTABLE: for easy electrode striking.
Useful especially for difficult-to-start electrodes.
• SLOPE DOWN ADJUSTABLE: (TIG): Setting of end-weld. This help to reducing the crater which
is produced when the weld is terminated.
• ARC FORCE: (MMA) it gives additional amperage during short arc length conditions while welding.
It increases the electrodes penetration, improving the mechanical features of the welded joint.
• ANTI-STICKING: (MMA) no electrode sticking. It avoids the electrode’s overheating, protecting its metallurgical features.
• TIG BI-LEVEL : two different current settings are selectable during welding process
• PRE-GAS / POST-GAS: automatically adjusted according to the value of welding current and duration of the weld.
Caractéristiques
• C.C.: le courant débité est continu, aussi bien direct qu'inverse.
Il permet de souder différents types de métaux en utilisant plusieurs types d'électrodes.
• MMA: soudage avec électrode enrobée.
• TIG LIFT: soudage TIG avec amorçage LIFT ARC
• TIG HF: soudage TIG avec amorçage à haute fréquence.
• TIG 2T / 4T: soudure manuelle / automatique.
• HOT START RÉGLABLE: une puissance d'admission additionnelle (booster) facilite l’amorçage de l'arc.
Très utile pour les électrodes que l'on peut difficilement amorcer.
• SLOPE DOWN RÉGLABLE: (TIG): Réglage de la fin de soudage. Cela permet de réduire le cratère qui se forme à la fin de la soudure
• ARC FORCE: (MMA) augmente les ampères lorsque l'arc de soudage è maintenu court. Augmente la pénétration.
• ANTI-STICKING : (MMA) élimine l'inconvénient représenté par le collage de l'électrode à la pièce.
Évite la surcharge de l'électrode et préserve les caractéristiques de ce dernier.
• TIG BI-LEVEL : deux différents paramètres du courant de soudage sont sélectionnables lors de processus de soudage.
• PRE-GAS / POST-GAS: il est réglé automatiquement par le microprocesseur en fonction de l’intensité de courant et de la durée de soudage.
T I G
INVERTER
MASTROTIG 200

29

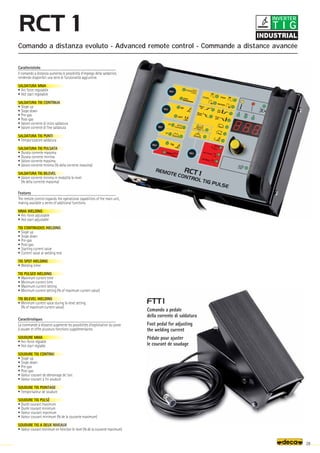

Caratteristiche
Il comando a distanza aumenta le possibilità d’impiego della saldatrice,
rendendo disponibili una serie di funzionalità aggiuntive.
SALDATURA MMA
• Arc force regolabile
• Hot start regolabile
SALDATURA TIG CONTINUA
• Slope up
• Slope down
• Pre-gas
• Post-gas
• Valore corrente di inizio saldatura
• Valore corrente di fine saldatura
SALDATURA TIG PUNTI
• Temporizzatore saldatura
SALDATURA TIG PULSATA
• Durata corrente massima
• Durata corrente minima
• Valore corrente massima
• Valore corrente minima (% della corrente massima)
SALDATURA TIG BILEVEL
• Valore corrente minima in modalità bi-level
(% della corrente massima)
Comando a distanza evoluto - Advanced remote control - Commande a distance avancée
Comando a pedale
della corrente di saldatura
Foot pedal for adjusting
the welding current
Pédale pour ajuster
le courant de soudage
Features
The remote control expands the operational capabilities of the main unit,
making available a series of additional functions.
MMA WELDING
• Arc-force adjustable
• Hot start adjustable
TIG CONTINUOUS WELDING
• Slope up
• Slope down
• Pre-gas
• Post-gas
• Starting current value
• Current value at welding end
TIG SPOT WELDING
• Welding timer
TIG PULSED WELDING
• Maximum current time
• Minimum current time
• Maximum current setting
• Minimum current setting (% of maximum current value)
TIG BILEVEL WELDING
• Minimum current value during bi-level setting
(% of maximum current value)
Caractéristiques
La commande à distance augmente les possibilités d’exploitation du poste
à souder et offre plusieurs fonctions supplémentaires.
SOUDURE MMA
• Arc-force réglable
• Hot start réglable
SOUDURE TIG CONTINU
• Slope up
• Slope down
• Pre-gas
• Post-gas
• Valeur courant de démarrage de l’arc
• Valeur courant à fin soudure
SOUDURE TIG POINTAGE
• Temporisateur de soudure
SOUDURE TIG PULSÉ
• Durée courant maximum
• Durée courant minimum
• Valeur courant maximum
• Valeur courant minimum (% de la courante maximum)
SOUDURE TIG A DEUX NIVEAUX
• Valeur courant minimum en fonction bi-level (% de la courante maximum)
T I G
INVERTER

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Ø mm
Amp
mm
–
~ kg.
DECATIG 200E
1 Ph x 400
32
15
70 AC
95 DC
20 - 200 AC
15 - 180 DC
TIG 1,6 - 3,2 MMA 1,6 - 4,0
200 @ 35% AC
150 @ 60% AC
120 @ 100% AC
180 @ 35% DC
135 @ 60% DC
110 @ 100% DC
890 x 460 x 800
100,0
000205
KIT MMA-DS 35
OPTIONAL
OPTIONAL
OPTIONAL
TIG Torch 180A
4,0
TIG
HF
1
PHASE
AC
DC
Caratteristiche TIG
•AC: corrente alternata per saldare alluminio, magnesio ed elettrodi rutili
•DC: corrente continua per saldare acciaio ed inox, titanio, rame, bronzo,
nichel, ottone
•HF: generatore elettronico di alta frequenza per l'innesco dell'arco di saldatura
senza contatto
•Pre-gas fisso / post-gas regolabile
•Regolazione continua della corrente di saldatura
•Protezione termostatica
Caratteristiche MMA
• AC: corrente alternata per saldare elettrodi rutili
• DC: corrente continua per saldare acciaio, inox, rame, bronzo, nichel
TIG Features
•AC: alternating current to weld aluminium, magnesium and rutile electrodes
•DC: direct current to weld steel, stainless steel, titanium, copper, bronze, nickel
•HF: high frequency generator for arc striking without contact
•Preset gas flow / Adjustable post gas
•Continuous regulation of welding current
•Overload protection
MMA Features
• AC: alternating current to weld rutile electrodes
• DC: direct current to weld steel, stainless steel, copper, bronze, nickel
• Continuous regulation of welding current
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Input voltage
Fuse
Installation power
Usable electrodes
Duty cycle
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Electrodes utilisables
Facteur de marche
Dimensions
Poids
Caractéristiques TIG
•AC: courant alterné pour souder aluminium, magnesium et électrodes rutiles
•DC: courant continu pour souder acier, acier inox, titanium, cuivre, bronze, nickel
•HF: générateur électronique à haute fréquence pour l’amorçage de l’arc sans contact
•Pré gaz fixe / Post gaz réglable
•Régulation continue du courant de soudure
•Protection thermostatique
Caractéristiques MMA
• AC: courant alterné pour souder électrodes rutiles
• DC: courant continu pour souder acier, acier inox, cuivre, bronze, nickel
T I G
DECATIG 200E

M I G
INVERTER
M I G
Metal Inert Gas
Metal Active Gas
No Gas: Gasless Wire
STARFLUX 130AC Pag. 32
STARTWIN 135EVO-165/1EVO-180E Pag. 33
DECASTAR 130AC - 135EVO Pag. 34
DECASTAR 150E - 180E Pag. 35
DECAMIG 6350 - 6500 Pag. 44
D-MIG Synergic 635 TD-650 TD-660 TD Pag. 45
DECAMIG 7350 - 7500 - 7600 Pag. 46-47
D-MIG Synergic 735 TD-750 TD-760 TD Pag. 48-49
D-mig 420 S - 420 T Pag. 36
D-mig 520 T - 525 T Pag. 37
DECAMIG 2500 Synergic Pag. 38-39
D-mig Synergic 520 SD-530 SD-525 SD Pag. 41
D-mig Synergic 530 TDK Pag. 42
D-mig Synergic 532 TDK Pag. 43
ENTRY LEVEL

140A
OPTIONAL
OPTIONAL
Volt 50-60 Hz
Amp
KW 60%
Volt
Amp
Amp
N°
mm
–
~ kg.
Ø mm
STARFLUX 130AC NO GAS
1 Ph x 230
16
1,0
22
NO GAS 90 - 130
85 @ 25%
45 @ 90%
2
330 x 170 x 330
15,0
0,9
ø 0,9 Ss
ø 100 mm
32
1
PHASE
AC
Animato
Self-shielded
Fourrè
ø 0,9
010818 (Blister)
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Posizioni di saldatura
Dimensioni
Peso
Filo animato (acciaio)
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Self shielded wire (mild steel)
Filo utilizzabile Weldable wire Fil utilisable Bobina - Spool - Bobine Ø mm. 100
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Positions de soudure
Dimensions
Poids
Fil fourré (acier)
Caratteristiche
•NO GAS: questo sistema di saldatura utilizza uno speciale
filo animato e non necessita di gas di protezione.
È consigliato per effettuare saldature ad alta resistenza
e saldature all’esterno anche in presenza di vento.
Features
•NO GAS: with this welding system a special selfshielded
wire is used and no gas protection is needed. This system
is suggested to obtain high welding penetration. It is ideal
for outdoor welding.
Caractéristiques
•NO GAS: ce système de soudage par l’emploi d’un fil spécial
fourré n’exige pas de protection de gaz. Il est indiqué pour
effectuer des soudures de haute resistance et pour les
opération de soudure à l’extérieur même en presence du
vent.
Accessori - Accessories - Accessoires Pag. 88
M I G
STARFLUX 130AC ENTRY LEVEL

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
STARTWIN 180E
1 Ph x 230
16
2,5
34
30 - 160
130 @ 20%
100 @ 35%
75 @ 60%
6
610 x 450 x 450
31,5
0,6 - 0,8
0,8
0,8 - 1,0
0,9
STARTWIN 135EVO
1 Ph x 230
16
1,5
30
30 - 120
105 @ 15%
70 @ 35%
50 @ 60%
4
23,0
0,6 - 0,8
0,8
0,8
0,9
STARTWIN 165/1EVO
1 Ph x 230
16
1,7
30
35 - 145
115 @ 15%
75 @ 35%
55 @ 60%
4
26,0
0,6 - 0,8
0,8
0,8
0,9
420 x 230 x 380
140A Valve
OPTIONAL
OPTIONAL
ø 0,9 Ss
ø 100 mm
33
1
PHASE
Filo utilizzabile Weldable wire Fil utilisable Bobina - Spool - Bobine Ø mm. 100
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Stainless steel wire
Aluminium wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil fourré (acier)
Caratteristiche
•NO GAS: questo sistema di saldatura utilizza uno speciale filo animato e non
necessita di gas di protezione. È consigliato per effettuare saldature ad alta
resistenza e saldature all’esterno anche in presenza di vento.
•MIG MAG: saldatura con gas di protezione Ar/CO2 o CO2
•Teleruttore per l’innesco e l’interruzione della corrente di saldatura
Features
•NO GAS: with this welding system a special selfshielded wire is used and no
gas protection is needed. This system is suggested to obtain high welding
penetration. It is ideal for outdoor welding.
•MIG MAG: welding with protective gas Ar/CO2 or CO2
•Contactor for arc starting and welding current cut-off
Caractéristiques
•NO GAS: ce système de soudage par l’emploi d’un fil spécial fourré n’exige pas
de protection de gaz. Il est indiqué pour effectuer des soudures de haute resistance
et pour les opération de soudure à l’extérieur même en presence du vent
•MIG MAG: soudure avec gaz de protection Ar/CO2 ou CO2
•Contacteur permettant l’amorçage de l’arc et l’interruptio de la courant
de soudure
Acciaio
Steel
Acier
ø 0,6
010871 (Blister)
ø 0,8
010872 (Blister)
Alluminio/Mg 5%
Aluminium/Mg 5%
Alluminium/Mg 5%
ø 0,8
010881 (Blister)
ø 1,0
010882 (Blister)
Inox
Stainless Steel
Acier Inoxidable
ø 0,8
010892 (Blister)
Animato
Self-shielded
Fourrè
ø 0,9
010818 (Blister)
M I G
STARTWIN Series
ENTRY LEVEL

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp (AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
DECASTAR 135EVO NO GAS / MIG MAG
1 Ph x 230
16
1,5
30
35 - 120
105 @ 15%
70 @ 35%
4
420 x 230 x 380
23,0
0,6 - 0,8
0,8
0,8
0,9
DECASTAR 130AC NO GAS
1 Ph x 230
16
1,0
22
NO GAS 90 - 130
85 @ 25%
45 @ 90%
2
330 x 170 x 330
15,0
-
-
-
0,9
DECASTAR 135 EVO 140A Valve
DECASTAR 130 AC - 140A
OPTIONAL
OPTIONAL
ø 100/200 mm
ø 0,9 Ss
ø 0,6 Fe
34
1
PHASE
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
Caratteristiche
filo animato e non necessita di gas di protezione. È consigliato
per effettuare saldature ad alta resistenza e saldature
all’esterno anche in presenza di vento.
•MIG MAG: saldatura con gas di protezione Ar/CO2 o CO2 (Decastar 135EVO)
•Teleruttore per l’innesco e l’interruzione della corrente
di saldatura
Features
•NO GAS: with this welding system a special selfshielded wire
is used and no gas protection is needed. This system is
suggested to obtain high welding penetration. It is ideal for
outdoor welding.
•MIG MAG: welding with protective gas Ar/CO2 or CO2 (Decastar 135EVO)
•Contactor for arc starting and welding current cut-off
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil fourré (acier)
Caractéristiques
opération de soudure à l’extérieur même en presence
du vent
•MIG MAG: soudure avec gaz de protection Ar/CO2 ou CO2 (Decastar 135EVO)
•Contacteur permettant l’amorçage de l’arc et l’interruption
de la courant de soudure
Bobina - Spool - Bobine Ø mm. 100
Filo utilizzabile Weldable wire Fil utilisable Bobina - Spool - Bobine Ø mm. 100-200
Acciaio
Steel
Acier
ø 0,6
010871 (Blister)
ø 0,8
010872 (Blister)
Alluminio/Mg 5%
Aluminium/Mg 5%
Alluminium/Mg 5%
ø 0,8
010881 (Blister)
ø 1,0
010882 (Blister)
Inox
Stainless Steel
Acier Inoxidable
ø 0,8
010892 (Blister)
Animato
Self-shielded
Fourrè
ø 0,9
010818 (Blister)
M I G
DECASTAR Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp (AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
DECASTAR 150E NO GAS / MIG MAG
1 Ph x 230
16
1,7
30
30 - 145
115 @ 15%
75 @ 35%
4
610 x 450 x 450
30,0
0,6 - 0,8
0,8
0,8 - 1,0
0,9
DECASTAR 180E NO GAS / MIG MAG
1 Ph x 230
16
2,5
34
30 - 160
130 @ 20%
100 @ 35%
6
610 x 450 x 450
31,5
0,6 - 0,8
0,8
0,8 - 1,0
0,9
160A
OPTIONAL
OPTIONAL
ø 100/200 mm
ø 0,6 Fe
ø 0,9 Ss
35
1
PHASE
Filo utilizzabile Weldable wire Fil utilisable Bobina - Spool - Bobine Ø mm. 100 - 200
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil fourré (acier)
Caratteristiche
filo animato e non necessita di gas di protezione. È consigliato
per effettuare saldature ad alta resistenza e saldature
all’esterno anche in presenza di vento.
•MIG MAG: saldatura con gas di protezione Ar/CO2 o CO2
Features
•NO GAS: with this welding system a special selfshielded wire
is used and no gas protection is needed. This system is
suggested to obtain high welding penetration. It is ideal for
outdoor welding.
•MIG MAG: welding with protective gas Ar/CO2 or CO2
Caractéristiques
opération de soudure à l’extérieur même en presence
du vent
•MIG MAG: soudure avec gaz de protection Ar/CO2 ou CO2
Acciaio
Steel
Acier
ø 0,6
010871 (Blister)
ø 0,8
010872 (Blister)
Alluminio/Mg 5%
Aluminium/Mg 5%
Alluminium/Mg 5%
ø 0,8
010881 (Blister)
ø 1,0
010882 (Blister)
Inox
Stainless Steel
Acier Inoxidable
ø 0,8
010892 (Blister)
Animato
Self-shielded
Fourrè
ø 0,9
010818 (Blister)
M I G
DECASTAR Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
D-mig 420 S
1 Ph x 230
20
2,5
33
35 - 200
180 @ 15%
100 @ 60%
80 @ 100%
6
39,0
0,6 - 1,0
0,8
0,8 - 1,0
410 x 710 x 540
OPTIONAL
OPTIONAL
ø 100/200 mm
010251
180A
ø 0,6 Fe
ø 0,8 Fe
D-mig 420 T
3 Ph x 400
6
2,5
33
20 - 160
140 @ 25%
100 @ 60%
80 @ 100%
7
37,0
0,6 - 1,0
0,8
0,8 - 1,0
36
1
PHASE
3
PHASE
3PHASE
1PHASE
Caratteristiche
•Saldatura continua manuale (2 tempi)
•Interruttore ON/OFF per poter spegnere la macchina senza
muovere le regolazioni di potenza
•Saldatrice carrellata
•Dotate di torcia con attacco Euro
Features
•Manual wire feed welding (2 steps)
•ON/OFF switch to turn off the machine without changing
the power adjustment
•Wheeled welder
•Equipped with Euro connection torch
Caractéristiques
•Soudure en continu manuelle (à 2 temps)
•Interrupteur ON/OFF pour débrancher le poste à souder sans
déplacer les réglages de puissance
•Poste a souder sur roues
•Dotès de torche avec connecteur Euro
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
Acciaio
Steel
Acier
ø 0,6
010871 (Blister)
ø 0,8
010872 (Blister)
Inox
Stainless Steel
Acier Inoxidable
ø 0,8
010892 (Blister)
Alluminio/Mg 5%
Aluminium/Mg 5%
Alluminium/Mg 5%
ø 0,8
010881 (Blister)
ø 1,0
010882 (Blister)
BOBINA
SPOOL
BOBINE
M I G
D-mig 400 Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
D-mig 520 T
3 Ph x 230/400
10 / 6
3,5
34
20 - 190
150 @ 30%
105 @ 60%
85 @ 100%
7
48,5
0,6 - 1
0,8 - 1
0,8 - 1
0,8 - 1
D-mig 525 T
3 Ph x 230/400
16 / 10
5,5
33
20 - 220
180 @ 50%
160 @ 60%
125 @ 100%
7
52,0
0,6 - 1
0,8 - 1
0,8 - 1
0,8 - 1
505 x 840 x 765
180A
OPTIONAL
OPTIONAL
ø 100/200 mm
010251
TORCH HOLDER ø 0,6 Fe
ø 0,8 Fe
37
3
PHASE
Caratteristiche
•Per la saldatura del filo acciaio, alluminio MG e Si, CuSi3/CuAl (MIG BRAZING)
da utilizzare sui nuovi acciai duri HSS, EHS, UHS, ACCIAIO BORO.
•Saldatura a punti: offre la possibilità di eseguire punti di unione su lamiere
sovrapposte accessibili da un solo lato.
•Burn back regolabile: evita l’incollaggio del filo.
•Soft start regolabile per ottenere un innesco d’arco fluido
•Interruttore ON/OFF per poter spegnere la macchina senza muovere
le regolazioni di potenza
•Dotate di porta torcia
Features
•For mild steel solid wire or mig braze-wire Cu Si3 / Cu Al (MIG BRAZING)
to weld HSS, EHS, UHS and BORO STEEL, aluminium Mg / Si.
•Spot welding: gives the possibility of welding two overlapped metal sheets
with welding spots, when having access only from one side
•Adjustable burnback: eliminates the sticking of the welding wire,
•Adjustable soft start. This result is a smooth welding arc start
•Equipped with torch holder
Caractéristiques
•Pour souder le fil acier ms ou fil Cu Si3/ Cu Al (MIG BRAZING)
à utiliser avec l' ACIER HSS, EHS, UHS et l'ACIER BORO,
aluminium Mg / Si.
•Soudure par points: il est possible d’exécuter des points
de soudure sur tôles se recuvrant et accessibles d’un seul côté
•Burnback réglable: pas de collage du fil.
•Soft start réglable. On obtient ainsi un amorçage d’arc fluide
•Protection thermostatique.
•Equipé d’un soutien pour la torche
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil CuSi 3- CuAl
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Filo CuSi 3- CuAl
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
CuSi 3- CuAl wire
BOBINA
SPOOL
BOBINE
M I G
D-mig 500 Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
Ø mm
Decamig 2500 Synergic
1 Ph x 230
20
4,5
45
15 - 190
190 @ 25%
160 @ 60%
145 @ 100%
11 Synergic + 1 Manual
430 x 270 x 430
18,0
0,6 - 0,8
0,8
0,8 - 1,0
0,8
0,9
0,6 - 0,8 - 1,0
0,8 - 1,0
0,8 - 1,0
0,8 - 1,0
0,9
OPTIONAL
OPTIONAL
180A
010308
010309
Spool Gun 1
POT 1
010899
CR 25
Synergic programs Manual program
OUTPUT VOLTAGE
+/- 30%
ø 0,6 Fe
ø 0,8 Fe
ø 0,9 Ss
38
1
PHASE
Caratteristiche
La sinergia, gestita da un potente microprocessore, tramite la
variazione della sola velocità del filo, regola autonomamente i
parametri di saldatura. L’operatore deve unicamente selezionare il
metallo ed il diametro del filo.
La sinergia è escudibile (posizione manuale) per poter gestire
liberamente tutti i parametri di saldatura.
Il modello gestisce, oltra alla torcia tradizionale, la torcia SPOOL
GUN e la torcia con regolazione del filo sull’impugnatura .
Le speciali caratteristiche dinamiche di questo generatore, sfruttate
attraverso questi accessori, rendono facile la saldatura dell’alluminio
al silicio ed al magnesio.
•Per la saldatura del filo acciaio, alluminio MG e Si, CuSi3/CuAl
(MIG BRAZING) da utilizzare sui nuovi acciai duri HSS, EHS,
UHS, ACCIAIO BORO.
Features
Synergy, controlled by a powerful microprocessor, thanks to the
wire speed change, automatically sets the welding parameters. The
operator shall only select metal and and wire diameter. Synergy
may be cut out (manual setting) in order to freely manage all
welding parameters.
The model may use, besides to traditional torch, SPOOL GUN torch
and torch with handle wire speed regulation. The special dynamic
features of the power source, together with these accessories, do
optimize aluminium Si/Mg welding.
•For mild steel solid wire or mig braze-wire Cu Si3 / Cu Al (MIG
BRAZING) to weld HSS, EHS, UHS and BORO STEEL, aluminium
Mg / Si.
Caractéristiques
La sinergie, gérée par un puissant microprocesseur, seulement grâce
à la variation de la vitesse du fil, règle automatiquement les
paramètres de soudure. L’utilisateur doit tout simplement selectioner
le type de métal et le diamètre du fil.
La sinergie est excluable (position manuelle) pour pouvoir gérer
librement tous les paramètres de soudure.
Le modèle peut utiliser, en plus de la torche traditionnelle, la torche
SPOOL GUN et la torche avec réglage de la vitesse du fil sur la
poignée. Les caractéristiques dynamiques spéciales de ce générateur,
exploitées pour le mieux grâce à ces accessoires, simplifient la
soudure de l’aluminium Si/Mg.
aluminium Mg / Si.
Filo utilizzabile Weldable wire Fil utilisable
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Programmi di saldatura
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Filo CuSi 3 - CuAl
Input voltage
Fuse
Installation power
Duty cycle
Welding programs
Dimensions
Weight
Steel wire
Aluminium wire
CuSi 3 - CuAl wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Programmes de soudage
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil CuSi 3 - CuAl
Fil fourré (acier)
Bobina - Spool - Bobine Ø mm. 100 - 200
Acciaio
Steel
Acier
ø 0,6
010871 (Blister)
ø 0,8
010872 (Blister)
Inox
Stainless Steel
Acier Inoxidable
ø 0,8
010892 (Blister)
Animato
Self-shielded
Fourrè
ø 0,9
010818 (Blister)
Alluminio/Mg 5%
Aluminium/Mg 5%
Alluminium/Mg 5%
ø 0,8
010881 (Blister)
ø 1,0
010882 (Blister)
Rame/Si 3%
Copper/Si 3%
Cuivre/Si 3%
ø 0,8
010845 (1pc)
M I G
INVERTER
DECAMIG 2500 Synergic

4
3
5 1
6
2
Spool Gun
POT
Torch
1+1+1
39
Caratteristiche
1) 11 programmi preimpostati consentono la saldatura di
tutti i metalli più comuni quali:
• alluminio al Silicio
• alluminio al Magnesio
• acciaio comune
• acciaio zincato
• acciaio inox
• acciai duri e la saldatura dell’acciaio con filo
animato senza gas di protezione.
1 programma manuale per tutti i fili e diametri.
2) Tre tipi di torcia con attacco Euro:
a) Torcia standard consigliata per fili acciaio ramato,
acciaio al titanio, acciaio inox e animato no-gas
b) Torcia spool gun con regolazione della sinergia
sull’impugnatura, indispensabile per fili alluminio al
Silicio (Si) e Magnesio (Mg).
c) Torcia con regolazione della sinergia sull’impugnatura
indicata per il filo da saldobrasatura CuSi-CuAl
per lamiere zincate.
3) Timer per la saldatura da un solo lato di lamiere
sovrapposte.
4) Induttanza elettronica a regolazione continua:
permette, a parità di corrente, di variare la penetrazione
della saldatura e ridurre al minimo gli spruzzi.
5) - Regolazione sinergica della potenza necessaria
per la fusione del metallo.
- Regolazione del filo in posizione manuale.
6) - Regolazione fine della corrente di saldatura
(+/- 20%) impostato dalla sinergia.
- Regolazione della corrente di saldatura
in posizione manuale.
Features
1) 11 preset programs allow the operator to weld all types
of the most common metals such as:
• aluminium-Silicium
• aluminium-Magnesium
• mild steel
• galvanized steel
• stainless steel
• high tensile steel and self-shielded wire
welding without protective gas for steel.
1 manual program all wires and diameters.
2) Three different types of torch with Euro connection:
a) Standard torch suggested for solid steel welding wires,
titanium steel wires, stainless steel wires and
self-shielded no gas wires.
b) Spool gun torch with synergy regulation device on
handle, necessary for Silicium (Si)/Magnesium (Mg) -
aluminium wires.
c) Torch with synergy regulation device on handle,
suggested for CuSi-CuAl brazing and welding wire
to weld galvanized metal sheets.
3) Timer for one side welding on overlapped metal sheets
4) Continuous regulation of electronic inductor:
it allows, maintaining the same welding current, to change
welding penetration and to considerably reduce spatters.
5) - Synergic regulation of welding current necessary
for metal smelting.
- Wire regulation in manual setting.
6) - Fine welding current regulation (+/- 20%)
set by synergy.
- Welding current regulation in manual setting.
Caractéristiques
1) 11 programmes préétablis permettent la soudure de tous
les métaux les plus communs comme:
• aluminium au silicium
• aluminium au magnesium
• acier normal
• acier galvanisé
• acier inoxydable
• acier particulièrement dure et aussi la soudure,
avec fil fourré, sans gaz de protection pour l’acier.
1 programme manuelle pour tous le fils et diametre.
2) Trois types de torche avec l’attelage Euro:
a) Torche standard conseillée pour fils d’acier cuivré,
d’acier au titane, d’acier inoxydable et fourré no-gaz.
b) Torche spool gun avec le réglage de la sinergie sur la
poignée, indispensable pour les fils aluminium au
silicium (Si) et au magnesium (Mg).
c) Torche avec le réglage de la sinergie sur la poignée
étudiée pour le fil pour soudure/brasure CuSi-CuAl
pour les tôles galvanisées.
3) Timer pour la soudure d’un seul côté de deux tôles
superposées.
4) Inductance électronique à réglage continu:
cela permet, avec le même courant, de varier la pénétration
de la soudure et de réduire au minimum les éclaboussures.
5) - Réglage sinergique de la puissance nécéssaire pour
la fusion du métal.
- Réglage du fil en position manuelle.
6) - Réglage fin du courant de soudure (+/- 20%)
établi par la sinergie.
- Réglage du courant de soudure en position manuelle.

1 2 3 4
5
7
6
9
8
40
Il controllo MIG Synergic facilita il lavoro del saldatore
gestendo in sinergia con le altre impostazioni della saldatrice,
la velocità del filo, la rampa iniziale ed il burn back. Il saldatore
deve soltanto attivare uno dei programmi preimpostati.
Il controllo MIG Synergic, è attivo con tutte le torce previste
per la saldatrice.
The Synergic MIG control facilitates the welding machine
operator’s work as it manages wire speed, soft start and burn
back in a synergic way with the rest of the machine settings.
The welding machine operator must simply activate one of
the pre-set programs.
The Synergic MIG control is active with all the torches
provided for the welding machine.
Le contrôle MIG Synergic facilite le travail du soudeur en
gérant en synergie avec les autres configurations de la
soudeuse, la vitesse du fil, la rampe initiale et le burn back.
Le soudeur doit uniquement enclencher un des programmes
préconfigurés.
Le contrôle MIG Synergic est actif sur toutes les torches
prévues pour la soudeuse.
Caratteristiche
1) Selezione tipo di filo*
• Fe / Al / CuSi3 / Flux
2) Selezione diametro filo*
• 0,6 / 0,8 / 1,0 / 1,2 / 1,6
3) Selezione tipo di gas
• Argon / Argon CO2 /CO2
4) Selezione modalità di saldatura:
• 2 tempi (2T) / 4 tempi (4T)
• Manuale / Sinergica
• Continua / Spot (puntatura) / Stitch (tratteggio)
7) Accesso al sottomenu:
• Burn Back / Rampa Soft Start / Tempo di pausa
per la modalità stitch
8) - Regolazione fine della velocità del filo
(+/- 20%) impostato dalla sinergia
- Regolazione della velocità del filo
in posizione manuale
9) Amperometro / Voltmetro digitale
•) Funzione caricamento filo
* Valori differenti a seconda dei modelli
Features
1) Type wire selection*
2) Diameter wire selection*
• 0,6 / 0,8 / 1,0 / 1,2 / 1,6
3) Gas type selection
4) Welding mode selection:
• (2T – 4T)
5) Manual / synergic welding selection
6) Welding mode selection:
• Continuos / Spot / Stitch
7) Menu access:
• Burn Back / Soft Start / Pause time in stitch mode
8) - Fine wire speed regulation (+/- 20%)
set by synergy
- Wire speed regulation in manual setting
9) Digital Ammeter / Voltmeter
•) Wire loading fuction
* Different values depending on the model
Caractéristiques
1) Selection types du fil*
2) Selection diametre du fil*
• 0,6 / 0,8 / 1,0 / 1,2 / 1,6
3) Selection du gas
4) Selection soudure:
• (2T - 4T)
• Manuelle / Sinergic
• Continù / Spot / Stitch
7) Enter menu additionelle:
• Burn Back / Soft Start / Temp de pause en mode stitch
8) - Réglage fin du vitesse du fil (+/- 20%)
établi par la sinergie.
- Réglage du vitesse du fil en position manuelle.
9) Ampèremètre Voltmètre digitelle
•) Fonction chargement de fil
* Valeurs différentes selon le modèle

D-mig 520 SD
1 Ph x 230
16
2
34
25 - 180
150 @ 20%
90 @ 60%
75 @ 100%
6
47,5
0,6 - 1
0,8 - 1
0,8 - 1
0,8 - 1
Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
D-mig 525 TD
3 Ph x 230/400
16 / 10
5,5
33
20 - 220
180 @ 50%
160 @ 60%
125 @ 100%
7
52,0
0,6 - 1
0,8 - 1
0,8 - 1
0,8 - 1
505 x 840 x 765
1
PHASE
3
PHASE
D-mig 530 SD
1 Ph x 230
25
4
39
30 - 240
210 @ 15%
125 @ 60%
95 @ 100%
6
57,0
0,6 - 1
0,8 - 1
0,8 - 1
0,8 - 1
180A
OPTIONAL
OPTIONAL
ø 100/200 mm
010251
ø 0,8 Fe
41
1PHASE 3PHASE
1PHASE
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil CuSi 3 - CuAl
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Filo CuSi 3 - CuAl
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
CuSi 3 - CuAl wire
Caratteristiche
•Dotate di tecnologia sinergica digitale SIMPLE WELD
•Per la saldatura del filo acciaio, alluminio MG e Si, CuSi3/CuAl (MIG BRAZING)
da utilizzare sui nuovi acciai duri HSS, EHS, UHS, ACCIAIO BORO.
•Interruttore ON/OFF per poter spegnere la macchina senza muovere
le regolazioni di potenza
•Protezione termica
Features
•Equipped with SIMPLE WELD digital synergic technology
•ON/OFF switch to turn off the machine without changing the power adjustment
Caractéristiques
•Dotès de technologie sinergic digital SIMPLE WELD
•Pour souder le fil acier ms ou fil Cu Si3/ Cu Al (MIG BRAZING) à utiliser
avec l' ACIER HSS, EHS, UHS et l'ACIER BORO, aluminium Mg / Si.
•Protection thermique
BOBINA
SPOOL
BOBINE
M I G
D-mig 500
Pag. 40
Synergic Series

D-mig 530 TDK
3 Ph x 230/400
16 / 10
4,5
30
20 - 220
180 @ 50%
160 @ 60%
125 @ 100%
10
505 x 840 x 765
53,5
0,6 - 1
0,8 - 1
0,8 - 1
0,8 - 1
0,9
Volt 50-60 Hz
Amp
KW 60%
Volt
Amp (AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
OPTIONAL
OPTIONAL
ø 100/200 mm
010251 010270
010271
Spool Gun 2
POT 2
ø 200 mm
ø 300 mm
180A
TORCH HOLDER
Spool Gun
Torch
READY!
READY!
1+1
ø 0,6 Fe
ø 0,8 Fe
ø 0,9 Ss
42
3
PHASE
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil CuSi - CuAl
Fil fourré (acier)
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Filo CuSi - CuAl
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
CuSi - CuAl wire
Caratteristiche
•“1+1 READY” Questo modello è predisposto per avere la torcia
e la Spool Gun sempre collegate
•“BRAZING” Per la saldatura del filo acciaio, alluminio MG e Si,
CuSi3/CuAl (MIG BRAZING) da utilizzare sui nuovi acciai duri
HSS, EHS, UHS, ACCIAIO BORO.
•Interruttore ON/OFF per poter spegnere la macchina
senza muovere le regolazioni di potenza
•“Gas/NO Gas” Inversione polarità per filo No Gas
Features
•“1+1 READY” This model is made to keep torch and Spool Gun
always connected
•“Gas/NO Gas” Polarity inversion for No Gas wire
Caractéristiques
•“1+1 READY” Cette modèle est proposée pour avoir torche
et Spool Gun toujour connecté
aluminium Mg / Si.
•Interrupteur ON/OFF pour débrancher le poste à souder
sans déplacer les réglages de puissance
•“Gas/NO Gas” Inversion de polaritè pour fil No Gas
BOBINA
SPOOL
BOBINE
M I G
D-mig 530 TDK
Pag. 40
Synergic

ø 100 mm
ø 200 mm
ø 200 mm
ø 300 mm
D-mig 532 TDK
3 Ph x 230/400
16 / 10
4,5
30
20 - 220
180 @ 50%
160 @ 60%
125 @ 100%
10
505 x 885 x 865
62,0
0,6 - 1
0,8 - 1
0,8 - 1
0,8 - 1
0,9
Volt 50-60 Hz
Amp
KW 60%
Volt
Amp (AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
Ø mm
180A
TORCH HOLDER
READY!
READY!
1+1
Torch
Torch
OPTIONAL
OPTIONAL
010308
010309
Spool Gun 1
POT 1
ø 0,6 Fe
ø 0,8 Fe
ø 0,9 Ss
+1
Spool Gun
43
3
PHASE
Caratteristiche
•“1+1 READY” Questo modello è predisposto per avere 2 torce sempre collegate
•“BRAZING” Per la saldatura del filo acciaio, alluminio MG e Si,
CuSi3/CuAl (MIG BRAZING) da utilizzare sui nuovi acciai duri
HSS, EHS, UHS, ACCIAIO BORO.
•“Gas/NO Gas” Inversione polarità per filo No Gas
Features
•“1+1 READY” This model is made to keep two torches connected
•“Gas/NO Gas” Polarity inversion for No Gas wire
Caractéristiques
•“1+1 READY” Cette modèle est proposée pour avoir 2 torches
toujours connectées
aluminium Mg / Si.
•“Gas/NO Gas” Inversion de polaritè pour fil No Gas
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Filo CuSi - CuAl
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
CuSi - CuAl wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil CuSi - CuAl
Fil fourré (acier)
M I G
D-mig 532 TDK
Pag. 40
Synergic

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
DECAMIG 6500
3 Ph x 230/400
32 / 25
11
44
20 - 470
470 @ 15%
250 @ 60%
195 @ 100%
30
900 x 520 x 1050
106,0
0,6 - 1,6
0,8 - 1,6
1,0 - 1,2
1,2 - 1,6
DECAMIG 6350
3 Ph x 230/400
25 / 16
8,5
39
20 - 285
285 @ 25%
190 @ 60%
150 @ 100%
21
900 x 520 x 1050
88,0
0,6 - 1,2
0,8 - 1,2
1,0 - 1,2
1,2 - 1,6
DECAMIG 6350 -
DECAMIG 6500 -
ø 0,6 Fe
ø 0,8 Fe
ø 1,0 Fe
ø 1,2 Fe
44
3
PHASE
2
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil fourré (acier)
Caratteristiche
•Saldatura continua automatica (4 tempi)
•Saldatura a punti: offre la possibilità di eseguire punti di
unione su lamiere sovrapposte accessibili da un solo lato
•Burnback automatico: evita l’incollaggio del filo nel bagno
di saldatura o nell’ugello portacorrente, si adatta alla velocità
del filo di saldatura
•Soft start automatico: consente di rallentare la velocità di
avanzamento. Si ottiene un innesco d’arco fluido (possibile
una regolazione dall’interno macchina)
•Trainafilo a 2 rulli ingranati
Features
•Automatic wire feed welding (4 steps)
•Spot welding; gives the possibility of welding two overlapped
metal sheets with welding spots, when having access only
from one side
•Automatic burnback: eliminates the sticking of the welding
wire to the weld puddle or to the contact tip, adjusts itself
to the speed of the welding wire
•Automatic soft start: delays the speed of the wire feed. The
result is a smooth welding arc start (possibility of adjustment
from inside the machine)
•2 rollers wire feed device
Caractéristiques
•Soudure en continu automatique (à 4 temps)
•Soudure par points: il est possible d’exécuter des points de
soudure sur tôles se recuvrant et accessibles d’un seul côté
•Burnback automatique: pas de collage du fil au bain de
soudure ou à la buse de courant en s’auto adaptant à la
vitesse du fil de soudure
•Soft start automatique: possibilité de ralentir la vitesse
d’entraînement du fil. On obtient ainsi un amorçage d’arc
fluide (possibilité de réglage de l’intérieur du poste à souder)
•Dévidoir à 2 rouleaux
Trainafilo a 2 rulli ingranati
2 rollers wire feed device
Dévidoir à 2 rouleaux
M I G
DECAMIG 6000
340A
230A
Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
D-mig 635 TD
3 Ph x 230/400
25 / 16
8,5
16,7 - 39,5
25 - 350
350 @ 25%
210 @ 60%
180 @ 100%
10
870 x 540 x 1020
96,5
0,8 - 1,6
0,8 - 1,6
1,0 - 1,6
1,2 - 1,6
D-mig 650 TD
3 Ph x 230/400
32 / 25
15
17 - 48
25 - 500
500 @ 25%
335 @ 60%
270 @ 100%
21
870 x 540 x 1020
123,5
0,8 - 1,6
0,8 - 1,6
1,0 - 1,6
1,2 - 1,6
D-mig 660 TD
3 Ph x 230/400
50 / 32
15
16,8 - 48
25 - 600
600 @ 25%
375 @ 60%
315 @ 100%
30
870 x 540 x 1020
135,5
0,8 - 1,6
0,8 - 1,6
1,0 - 1,6
1,2 - 1,6
TORCH HOLDER D-MIG 635 TD -
D-MIG 650 TD -
D-MIG 660 TD -
ø 0,8 Fe
ø 1,0 Fe
ø 1,2 Fe
ø 1,6 Fe
45
3
PHASE
AMP/VOLT
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil fourré (acier)
Caratteristiche
•Amperometro / Voltmetro digitale
•Per la saldatura del filo acciaio, alluminio MG e Si
•Trainafilo a 4 rulli ingranati
Features
•Digital Ammeter / Voltmeter
•For mild steel solid wire, aluminium Mg / Si
•4 rollers wire feed device
Caractéristiques
•Ampèremètre / Voltmètre digitelle
•Pour souder le fil acier, aluminium Mg / Si
•Dévidoir à 4 rouleaux
M I G
D-MIG 600
Pag. 40
340A
230A
Synergic Series

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
DECAMIG 7350
3 Ph x 230/400
25 / 16
8,5
39
20 - 285
285 @ 25%
190 @ 60%
150 @ 100%
21
850 x 460 x 1350
96,0 + 25,0
0,6 - 1,2
0,8 - 1,2
1,0 - 1,2
1,2 - 1,6
DECAMIG 7600
3 Ph x 230/400
50 / 32
20
46
35 - 550
550 @ 25%
400 @ 45%
265 @ 100%
30
850 x 460 x 1350
138,0 + 25,0
0,6 - 1,6
0,8 - 1,6
1,0 - 1,2
1,2 - 1,6
DECAMIG 7500
3 Ph x 230/400
32 / 25
11
44
20 - 470
470 @ 15%
250 @ 60%
195 @ 100%
30
850 x 460 x 1350
114,0 + 25,0
0,6 - 1,6
0,8 - 1,6
1,0 - 1,2
1,2 - 1,6
ø 0,6 Fe
ø 0,8 Fe
ø 1,0 Fe
ø 1,2 Fe
46
3
PHASE
Caratteristiche
•Saldatura continua automatica (4 tempi)
•Saldatura a punti: offre la possibilità di eseguire punti di
unione su lamiere sovrapposte accessibili da un solo lato
•Burnback automatico: evita l’incollaggio del filo nel bagno
di saldatura o nell’ugello portacorrente, si autoadatta alla
velocità del filo di saldatura
•Soft start automatico: consente di rallentare la velocità di
avanzamento del filo fino al momento dell’innesco dell’arco.
Si ottiene un innesco d’arco fluido (possibile una regolazione
dall’interno carrello)
•Predisposizione per strumenti digitali e raffreddamento
ad acqua
•Predisposizione per raffreddamento torcia ad acqua
Features
•Automatic wire feed welding (4 steps)
•Spot welding: gives the possibility of welding two overlapped
metal sheets with welding spots, when having access only
from one side
•Automatic burnback: eliminates the sticking of the welding
wire to the weld puddle or to the contact tip, adjusts itself
to the speed of the welding wire.
•Automatic soft start: delays the speed of the wire feed. The
result is a smooth welding arc start (possibility of adjustment
from inside the wire feed unit)
•Equipped for digital ammeter voltmeter
•Equipped for torch water cooling system
Caractéristiques
•Soudure en continu automatique (à 4 temps)
•Soudure par points: il est possible d’exécuter des points de
soudure sur tôles se recuvrant et accessibles d’un seul côté
•Burnback automatique: pas de collage du fil au bain de
soudure ou à la buse de courant, en s’auto adaptant à la
vitesse du fil de soudure
•Soft start automatique: possibilité de ralentir la vitesse
d’entraînement du fil. On obtient ainsi un amorçage d’arc
fluide (possibilité de réglage de l’intérieur du dévidoir)
•Logement pour groupe des instruments digitaux
•Logement pour groupe des réfroidissement par eau
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil fourré (acier)
M I G
DECAMIG 7000
Series

WF 200
WF 400
269300
269400
WU 1500
D-MIG Serie 7000 H2O (water cooling package)
CO2 / Ar+CO2
500A H2O /3m 500/450A @ 100% 010461 (1 pc)
500A H2O /4m 500/450A @ 100% 010462 (1 pc)
D-MIG Serie 7000 AIR (standard components)
DECAMIG 7350
WF 200
230A
WF 200
340A
WF 200
340A
DECAMIG 7500 DECAMIG 7600
269300
010236
269300
010463
269300
010463
47
2
Trainafilo a quattro rulli ingranati, ideale per fili animati,
grossi diametri, fili di alluminio.
In dotazione rullini filo pieno 0,6/0,8/1,0/1,2 mm.
4 rollers wire feed device, ideal for large diameters, selfshielded
wires.
Complete with wire guide roller 0,6/0,8/1,0/1,2 mm.
Doté de dévidoir à 4 rouleaux, idéal pour fil fourrés, grand
diamètre.
Equippé avec galet d’entrainement fil 0,6/0,8/1,0/1,2 mm.
Trainafilo dotato di traino a due rulli.
In dotazione rullini filo pieno 0,6/0,8/1,0/1,2 mm.
2 rollers wire feed device.
Complete with wire guide roller 0,6/0,8/1,0/1,2 mm.
Doté de dévidoir à 2 rouleaux.
Equippé avec galet d’entrainement fil 0,6/0,8/1,0/1,2 mm.
Impianto di raffreddamento.
Capacità di raffreddamento Kw 1,5. Pressione acqua BAR 2,5.
Water cooling unit.
Cooling capacity Kw 1,5. Water pressure BAR 2,5.
Unité de refroidissement.
Capacité de refroidissement Kw 1,5. Pression d’eau BAR 2,5.
010651 (1pc)
Cavi intermedi
Intermediary cables
Liason generateur/devidoir
H2O 3m 010161 (1 pc)
H2O 9m 010163 (1 pc)
Cavi intermedi
Intermediary cables
3m 010160 (1 pc)
9m 010162 (1 pc)
Cavi intermedi
Intermediary cables
3m 010160 (1 pc)
9m 010162 (1 pc)
Cavi intermedi
Intermediary cables
3m 010160 (1 pc)
9m 010162 (1 pc)
M I G

Volt 50-60 Hz
Amp
KW 60%
Volt
Amp(AR-CO2)
Amp
N°
mm
–
~ kg.
Ø mm
Ø mm
Ø mm
Ø mm
D-mig 735 TD
3 Ph x 230/400
25 / 16
8,5
16,7 - 39,5
25 - 350
350 @ 25%
210 @ 60%
180 @ 100%
10
915 x 540 x 1365
86,5 + 21,5
0,8 - 1,6
0,8 - 1,6
1,0 - 1,6
1,2 - 1,6
D-mig 750 TD
3 Ph x 230/400
32 / 25
15
17 - 48
25 - 500
500 @ 25%
335 @ 60%
270 @ 100%
21
915 x 540 x 1365
112,3 + 21,5
0,8 - 1,6
0,8 - 1,6
1,0 - 1,6
1,2 - 1,6
D-mig 760 TD
3 Ph x 230/400
50 / 32
15
16,8 - 48
25 - 600
600 @ 25%
375 @ 60%
315 @ 100%
30
915 x 540 x 1365
126,4 + 21,5
0,8 - 1,6
0,8 - 1,6
1,0 - 1,6
1,2 - 1,6
WF 4D
ø 1,0 Fe
ø 1,2 Fe
ø 1,6 Fe
48
3
PHASE
AMP/VOLT
Caratteristiche
•Amperometro / Voltmetro digitale
•Per la saldatura del filo acciaio, alluminio MG e Si
• Trainafilo a quattro rulli ingranati, ideale per fili animati,
grossi diametri, fili di alluminio.
• Predisposizione per raffreddamento torcia ad acqua
Features
•Digital Ammeter / Voltmeter
•For mild steel solid wire, aluminium Mg / Si
• 4 rollers wire feed device, ideal for large diameters,
selfshielded wires.
• Equipped for torch water cooling system
Caractéristiques
•Ampèremètre / Voltmètre digitelle
•Pour souder le fil acier, aluminium Mg / Si
• Doté de dévidoir à 4 rouleaux, idéal pour fil fourrés,
grand diamètre.
• Logement pour groupe des réfroidissement par eau
Alimentazione
Fusibile di rete
Tensione a vuoto
Servizio
Dimensioni
Peso
Filo acciaio
Filo inox
Filo alluminio
Input voltage
Fuse
Installation power
Duty cycle
Welding positions
Dimensions
Weight
Steel wire
Aluminium wire
Donnèes techniques
Fusible
Tension à vide
Champ de réglage
Facteur de marche
Dimensions
Poids
Fil acier
Fil inox
Fil aluminium
Fil fourré (acier)
M I G
D-MIG 700
Pag. 40
Synergic Series

D-MIG Serie 700 AIR (standard components)
WU 1500
010192
230A
010236
WF 4D
D-MIG Serie 700 H2O (water cooling package)
D-MIG 735 TD
010192
340A
010463
WF 4D
D-MIG 750 TD
010192
340A
010463
WF 4D
D-MIG 760 TD
CO2 / Ar+CO2
500A H2O /3m 500/450A @ 100% 010461 (1 pc)
500A H2O /4m 500/450A @ 100% 010462 (1 pc)
49
Impianto di raffreddamento.
Capacità di raffreddamento Kw 1,5. Pressione acqua BAR 2,5.
Water cooling unit.
Cooling capacity Kw 1,5. Water pressure BAR 2,5.
Unité de refroidissement.
Capacité de refroidissement Kw 1,5. Pression d’eau BAR 2,5.
010651 (1pc)
Cavi intermedi
Intermediary cables
H2O 3m 010143 (1 pc)
Cavi intermedi
Intermediary cables
3m 010142 (1 pc)
9m 010144 (1 pc)
Cavi intermedi
Intermediary cables
3m 010142 (1 pc)
9m 010144 (1 pc)
Cavi intermedi
Intermediary cables
3m 010142 (1 pc)
9m 010144 (1 pc)
M I G

P A C
INVERTER
P A C
Plasma Arc Cutting
DECAPAC 60E - 90E - 120E Pag. 53 I-PAC 1235KOMPRESSOR Pag. 51
I-PAC 1235 Pag. 52

I-PAC 1235 KOMPRESSOR
1 Ph x 230
20
4
400
5 - 35
35 @ 30% 22 @ 60% 15 @ 100%
12
KOMPRESSOR INSIDE
325 x 170 x 430
13,4
Volt 50-60 Hz
Amp
KW
Volt
Amp
Amp
mm
Bar
l/min
mm
–
~ kg.
K
KOMPRESSOR
INSIDE
51
OUTPUT VOLTAGE
+/- 30%
K
KOMPRESSOR
INSIDE
MICRO
PROCESSOR
1
PHASE
Donnèes techniques
Fusible
Tension à vide
Courant de coupage
Facteur de marche
Epaiss. coupe max. acier
Pression de l’air
Porteé air
Dimensions
Poids
Alimentazione
Fusibile di rete
Tensione a vuoto
Corrente di taglio
Servizio
Spessore max.taglio acciaio
Pressione aria
Consumo aria
Dimensioni
Peso
Input voltage
Fuse
Installation power
Cutting current
Duty cycle
Max. cutting thick steel
Air pressure
Air consumption
Dimensions
Weight
Impianti per taglio al plasma ad aria compressa
con COMPRESSORE INTEGRATO
Caratteristiche
•Taglia tutti i metalli, anche particolarmente duri,
che conducono elettricità:
ferro, inox, alluminio, ottone, rame
•Bassi assorbimenti di corrente
•Arco di taglio dolce e stabile
•Segnalazioni per:
- macchina alimentata
- protezione termica
- mancanza pressione aria
•Torce dotate di SAFETY SYSTEM
Compressed air plasma cutting machines
with BUILT-IN COMPRESSOR
Features
•It cuts all electricity conductive metals:
steel, stainless steel, aluminiun, copper, brass,
even if very high stright
•Low input energy
•Steady and smooth cutting arc
•Leds indicating:
- equipment connection to the power
- thermostatic protection
- air pressure
•Torches equipped with SAFETY SYSTEM
Equipements pour le coupage au plasma
à l’air comprimé avec COMPRESSEUR
INCORPORE
Caractéristiques
•Coupe tous les métaux conducteurs d’électricité:
acier, acier inox, aluminium, bronze, laiton, ceux-la
particulièrement dures aussi
•Faibles absorptions de courant
•Arc de coupage doux et stable
•Signalation d’installation:
- suos tension
- protection thermostatique
- pression de l’air
•Torche équipée d’un système de sécurité SAFETY SYSTEM
P A C
INVERTER
I-PAC 1235K
35AK

I-PAC 1235
1 Ph x 230
20
4
400
5 - 35
35 @ 30% 22 @ 60% 15 @ 100%
12
min 3,5 - max 5,0
100
362 x 173 x 264
8,8
Volt 50-60 Hz
Amp
KW
Volt
Amp
Amp
mm
Bar
l/min
mm
–
~ kg.
OUTPUT VOLTAGE
+/- 30%
52
MICRO
PROCESSOR
1
PHASE
Donnèes techniques
Fusible
Tension à vide
Courant de coupage
Facteur de marche
Pression de l’air
Porteé air
Dimensions
Poids
Alimentazione
Fusibile di rete
Tensione a vuoto
Corrente di taglio
Servizio
Spessore max.taglio acciaio
Pressione aria
Consumo aria
Dimensioni
Peso
Input voltage
Fuse
Installation power
Cutting current
Duty cycle
Max. cutting thick steel
Air pressure
Air consumption
Dimensions
Weight
Impianti per taglio al plasma
ad aria compressa
Caratteristiche
•Taglia tutti i metalli, anche particolarmente duri,
che conducono elettricità:
ferro, inox, alluminio, ottone, rame
•Bassi assorbimenti di corrente
•Arco di taglio dolce e stabile
•Segnalazioni per:
- macchina alimentata
- protezione termica
- mancanza pressione aria
•Torce dotate di SAFETY SYSTEM
Compressed air plasma
cutting machines
Features
•It cuts all electricity conductive metals:
steel, stainless steel, aluminiun, copper, brass,
even if very high stright
•Low input energy
•Steady and smooth cutting arc
•Leds indicating:
- equipment connection to the power
- thermostatic protection
- air pressure
•Torches equipped with SAFETY SYSTEM
Equipements pour le coupage au plasma
à l’air comprimé
Caractéristiques
•Coupe tous les métaux conducteurs d’électricité:
acier, acier inox, aluminium, bronze, laiton, ceux-la
particulièrement dures aussi
•Faibles absorptions de courant
•Arc de coupage doux et stable
•Signalation d’installation:
- suos tension
- protection thermostatique
- pression de l’air
•Torche équipée d’un système de sécurité SAFETY SYSTEM
P A C
INVERTER
I-PAC 1235
40A - 4m

790 x 590 x 820
DECAPAC 60E
3 Ph x 230/400
32 / 20
12
260
30 - 50
50 @ 35%
30 @ 95%
12
2
4 / 4,5
120
600 x 500 x 680
73,0
DECAPAC 90E
3 Ph x 400
32
22
260
55 - 90
90 @ 40%
55 @ 100%
25
2
5,5
220
123,0
DECAPAC 120E
3 Ph x 400
50
30
260
50 - 120
120 @ 60%
50 @ 100%
35
3
5,5
220
140,0
Volt 50-60 Hz
Amp
KW
Volt
Amp
Amp
mm
N°
Bar
l/min
mm
–
~ kg.
DECAPAC 60E - -
DECAPAC 90E - -
DECAPAC 120E - -
53
3
PHASE
Caratteristiche
• Arco pilota
• Alta frequenza. L’arco pilota s’innesca tramite l’alta frequenza.
• ELECTRONIC CHECK CONTROL
Segnala le eventuali anomalie dell’impianto:
- Impianto sotto tensione
- Pressione dell’aria
- Torcia sotto tensione
- Protezione termostatica attivata
- Pulsante della torcia
- Corretto funzionamento dell’elettrovalvola
• Protezione pressostatica
• Torce dotate di SAFETY SYSTEM
• CU: 100% avvolgimenti in rame (Decapac 60E, 120E)
Features
• Pilot arc
• High frequency. The arc is stroken by high frequency.
This device indicates eventual faults that could arise in the electric parts:
- Equipment connection to the power source
- Air pressure.
- Torch output voltage.
- Thermostatic protection.
- Torch switch
- Correct functioning of the solenoid valve
• Air pressure protection
• Torches are equipped with SAFETY SYSTEM
• CU: 100% Copper windings (Decapac 60E, 120E)
Caractéristiques
• Arc pilote
• Haute fréquence. L’arc s’amorce par haute fréquence
signale toutes anomalies de fonctionnement de l’équipement électrique:
- L’installation sous tension
- Pression de l’air
- Torche sous tension
- Protection thermostatique activée
- Bouton de la torche
- Fonctionnement correct de la soupape électrique
• Protection pressostatique
• Torche équipée d’un système de sécurité SAFETY SYSTEM
• CU: 100% Bobinage en cuivre (Decapac 60E, 120E)
Alimentazione
Fusibile di rete
Tensione a vuoto
Corrente di taglio
Servizio
Spess. max. taglio
Posizioni di regolazione
Pressione aria
Consumo aria
Dimensioni
Peso
Input voltage
Fuse
Installation power
Cutting current
Duty cycle
Max. cutt. thick. steel
Adjusting positions
Air pressure
Air consumption
Dimensions
Weight
Donnèes techniques
Fusible
Tension à vide
Courant de coupage
Facteur de marche
Positions de réglage
Pression de l’air
Porteé air
Dimensions
Poids
P A C
DECAPAC Series
140A
50A 100A

SPOT
INVERTER
SPOT
Resistance Welding
SPOT Welding
STUD Welding
SW 22 Basic Pag. 55
SW 28 - 35 - 60 Pag. 56-59
SW 15 Alu Stud Welding Pag. 60

Volt 50-60 Hz
Amp
KW
Volt
%
mm
–
~ kg.
Amp
mm
SW 22 Basic
1 Ph x 230
16
4
7,4
3,5
320 x 181 x 265
20,0
400 - 2200
2000 + 3000
OPTIONAL
OPTIONAL
010898
CR 35
010195
010312
20 pcs.
Kit Studder
55
MICRO
PROCESSOR
1
PHASE
Alimentazione
Fusibile ritardato
Tensione a vuoto
Servizio
Dimensioni
Peso
STUDDER
Lunghezza cavi
Input voltage
Delayed fuse
Installation power
Duty cycle
Dimensions
Weight
STUDDER
Cable lenght
Donnèes techniques
Tension d'alimentation
Fusible retardé
Tension à vide
Facteur de marche
Dimensions
Poids
STUDDER
Champ de réglage
Longeur de câbles
Caratteristiche
• MICROPROCESSORE: per la gestione dei parametri di saldatura
• Regolazione potenza e tempo di saldatura
• Selettore punto singolo, pulsato e continuo
• Tabella parametri saldatura
• Indicatore protezione termica
• Pistola con attacco rapido
Features
• MICROPROCESSOR: optimizes the welding parameters
• Power-time setting
• Single, pulsed or continuos spot selector
• Chart Showing welding parameters
• Thermal protective indicator
• Gun with quick connection
Caractéristiques
• MICROPROCESSEUR: optimize tous paramètres de soudure
• Reglage de puissance-temps
• Graphique montrant les paramètres de soudage
• Selecteur point single, point pulsatoire et continue
• Indicateur protection termique
• Pistolet avec raccord rapide
QUICK LINK !
SPOT
SW 22 Basic
KPSH
KPSL 1

Volt 50-60 Hz
Amp
KW
Volt
%
mm
–
~ kg.
Amp
mm
mm
Amp
mm
mm
N°
N°
mm
Bar
SW 28
1 Ph x 400
16
7,5
6,5
5
43,0
200 - 2800
0,8 + 0,8
1500 + 2500
-
-
-
-
-
-
-
SW 35
1 Ph x 400
16
8,5
6,5
5
300 x 575 x 320
59,0
200 - 3500
0,8 + 0,8
1600 + 2500
2000 - 3500
1,5 + 1,5
1,0 + 1,0
300
300
1600
6
SW 60
1 Ph x 400
32
11
8,5
5
64,0
200 - 6000
0,8 + 0,8
1600 + 2500
2000 - 6000
2,5 + 2,5
1,0 + 1,0 + 1,0
1,5 + 1,5
360
360
1600
6
56
MICRO
PROCESSOR
1
PHASE
Alimentazione
Fusibile ritardato
Tensione a vuoto
Servizio
Dimensioni
Peso
STUDDER
Puntatura su un lato
Lunghezza cavi
PUNTATRICE
Capacità di saldatura
Capacità di saldatura
(bracci mm 300)
Punti/h (1+1 mm).
Punti/h H2O (1+1 mm).
Lunghezza cavi
Pressione aria
Input voltage
Delayed fuse
Installation power
Duty cycle
Dimensions
Weight
STUDDER
Single sided spot welding
Cable lenght
SPOT
Welding capacity
Welding capacity
(arms mm 300)
Spots/h. (1+1 mm).
Spots/h. H2O (1+1 mm).
Cable lenght
Air pressure
Donnèes techniques
Tension d'alimentation
Fusible retardé
Tension à vide
Facteur de marche
Dimensions
Poids
STUDDER
Champ de réglage
Pointage d’un seul coté
Longeur de câbles
PISTOLE À SOUDER
Champ de réglage
Capacité de soudage
Capacité de soudage
(bras mm 300)
Points/h. (1+1 mm).
Points/h. H2O (1+1 mm).
Longeur de câbles
Pression de l’air
Caratteristiche
1) REGOLAZIONE SINERGICA: regola automaticamente i
parametri di saldatura in base all’utensile selezionato ed
allo spessore da saldare.
MICROPROCESSORE: per la gestione dei parametri di
saldatura.
2) Predisposizione per studder.
Predisposizione per puntatrice manuale, air puller, doppio
punto, puntatrice pneumatica (SW35, 60)
Puntatura a punto singolo, punto singolo pulsato (per
lamiere ad alto limite di snervamento).
3) Regolazione personalizzabile del tempo e della
corrente di lavoro. Tutte le regolazioni personalizzate
fatte nei vari programmi di lavoro restano memorizzate
fino allo spegnimento dell’impianto.
3a) Strumento digitale per la regolazione fine
4) Tasto “STORE” per memorizzare una regolazione
personalizzata.
5) Utilizzo contemporaneo di una pinza puntatrice
ed uno o due studder allo scopo eliminare i tempi
di cambio utensile.
Per ogni studder è selezionabile un differente programma
e relativo utensile. La pressione del comando
sull’impugnatorediciascunodiessirichiamailprogramma
preimpostato.
6) Compensazione: assicura l’uniformità di tutti i punti di
saldatura. La compensazione è escludibile (SW35, 60)
Features
1) SYNERGETIC ADJUSTMENT: automatically sets the
welding parameters according to the selected tool and
the workpiece thickness.
MICROPROCESSOR: optimizes the welding parameters
2) Equipped for studder spot welding.
Equipped for manual spot gun, double spot gun, air
puller, pneumatic spot gun (SW35, 60).
Continuous single spot and pulsed single spot (for sheet
metals high yield point).
3) Adjustable time and spot welding current.
All customized settings made during the several working
programs are stored until the equipment will be
switched-off.
3a) Two-digit instrument for adjustable welding current
setting.
4) “STORE” button to save a customized setting.
5) Possibility of using at the same time a spot gun
and one or two studders in order to avoid any waste
of time in tools fitting up.
A different program and relevant tool may be selected
for each studder. Click on studder handle to select
preset program.
6) Compensation: grants all welding spots evenness.
Possibility to switch-off timer compensation (SW35, 60)
SPOT
SW 28-35-60

2
1 3a
3
4
5
6
OPTIONAL
OPTIONAL
OPTIONAL
OPTIONAL
OPTIONAL
OPTIONAL
010938
Kit Studder
010312 010195 010898
010802 010941 010880
010651
010800 010880
57
Caractéristiques
1) MICROPROCESSEUR: optimize tous paramètres de
soudure.
REGLAGE SYNERGIE: règle automatiquement les
paramètres de soudage selon l’outil sélectionné et
l’épaisseur de la pièce à souder.
2) Prédisposé pour studder
Prédisposé pour pince à souder manuelle, pistolet à
double point, air puller, pince à souder pneumatique
(SW35, 60).
Pointage point single continu et point single pulsatoire
(pour tôles à haute limite de déformation).
3) Réglage ajustable du temps et du courant de pointage.
Tous les réglages ajustés qui ont été faits dans chacun
des programmes de travail restent mémorisés jusqu'à
ce que l'on éteigne l'appareil.
3a) Instrumentation digitale pour le réglage fin.
4) Touche STORE pour la mémorisation d'un réglage ajusté.
5) Utilisation simultanée d'une pince de soudage et de
un ou deux studders de manière à éliminer toutes
pertes de temps pour le changement de l'outil.
Pour chaque studder on peu sélectioner un divers travail
et outil relatif. La pression de la commande sur la poignée
de chacun d'eux rappelle le travail préétabli.
6) Pointage à temps prereglé compensé. Possibilité de
désactiver la compensation du temporisateur
(SW35, 60).
Leva - Multihook lever
Levier
Kit Traversa
Lifter Crossbar - Traverse tir
Kit Bracci-Kit Arms-Kit Bras Braccio reggi cavo
Arm for cable support
Bras
Gruppo
di raffreddamento
Water cooling unit
Unité
de refroidissement
Braccio reggi cavo
Arm for cable support
Bras
SPOT
PNK 25 air
PNK 25 H2O water WU 1500
KST 2 KPSL KPSH CR 35
SW 28-35-60 Kit Studder
SW 35-60 Air Cooled Gun
SW 35-60 Water Cooled Gun

010773 010772
010771
010896 010990 010991
010765
010767
010769
010924
010753
010759
010760
010757
850 mm
700 mm
300
mm
010986 M4
010987 M5
010988 M6
(x5)
010212
(SW 28-35-60)
010206
(SW 28-35-60)
Kit Studder
010938
58
010924
(x1)
010924
(x1)
010923
010924
010958
010750
Kit Traversa
Lifter Crossbar
Traverse tir
010195
Leva
Multihook levet
Levier
010312
STUD SW Series Codici componenti - Components codes - Codes composants
SW Accessori - Accessories - Accessoires
KST 2
KPSL
KPSH
SPOT
010772
(x20)
010773
(x1)
010896
(x1)
010990
(x10)
010991
(x10)
010753
Ø 8x16x1,5
(x100)
010771
Ø 8x16
(x1)
010765
Ø8x16
(x1)
010757
M5x18
(x100)
010760
Ø 5x18
(x100)
010759
Ø 5x25
(x100)
010767
M5 - M6
(x1)
010769
(x5)
010923
(x1)
010958
(x10)
CARBON

011017
150 mm
200 mm
300 mm
011020
011021
300 mm
200 mm
200
mm
300
mm
300
mm
011018
011019 011016
010977
010423
010424
011015
(6 pcs)
(SW 35, SW 60)
010941
Kit Bracci
PNK 25 air PNK 25 H2O water
010802
010063
010800
59
Pinza puntatrice pneumatica con raffreddamento
ad acqua fornito con kit bracci da
200 mm. e 300 mm.
Pneumatic spot gun with water cooling system
supplied with arms 200 mm. and 300 mm.
Pince à souder pneumatique refroidie à l’eau
avec bras 200 mm. e 300 mm.
(SW 35, SW 60)
Kit trasformazione Aria/H2O
Modification Kit Air/H2O
Kit modification Air/H2O
(SW 35, SW 60)
Pinza puntatrice pneumatica
Pneumatic spot gun
Pince à souder pneumatique
(SW 35, SW 60)
SW 35-60 Air Cooled Gun
Codici componenti - Components codes - Codes composants
SW 35-60 Water Cooled Gun
Codici componenti - Components codes - Codes composants
PNEUMATIC AIR GUN PNEUMATIC AIR GUN
lunghezza cavo mm. 1600
cable lenght mm. 1600
longueur cable mm. 1600
lunghezza cavo mm. 1600
cable lenght mm. 1600
longueur cable mm. 1600
SW Accessori - Accessories - Accessoires
SPOT

Volt 50-60 Hz
KW
Amp
μF
J
studs/min
mm
IP
mm
–
~ kg.
SW 15 ALU
1 Ph x 115/230
0,4
8A (115V) - 4A (230V)
66000
50 ÷ 1500
20 studs/min (Ø 4 mm.)
10 studs/min (Ø 8 mm.)
3 - 8
21
380 x 190 x 400
13,5
OPTIONAL
OPTIONAL
010898
CR 35
010195
KPSH
010969 Ø 8
KIT Alu 010939 KIT Fe 010940
a
b
c
d
e
f
g
i
h
l
a
b
c
d
e
f
g
h
i
l
(a) Faston 010970 (1 pc)
(b) ø 3,0 010965 (1 pc)
(c) ø 4,0 010966 (1 pc)
(d) ø 5,0 010967 (1 pc)
(e) 6,3x0,8 Al/Mg 010979 (100 pcs)
(f) 3x50 Al/Si 010978 (100 pcs)
(g) M4x16 Al/Si 010972 (100 pcs)
(h) M4 010986 (5 pcs)
(i) M5x2 Al/Si 010974 (100 pcs)
(l) M5 010987 (5 pcs)
(a) Faston 010970 (1 pc)
(b) ø 4,0 010966 (1 pc)
(c) ø 5,0 010967 (1 pc)
(d) ø 6,0 010968 (1 pc)
(e) 6,3x0,8 Fe 010983 (100 pcs)
(f) M4x12 Fe 010980 (100 pcs)
(g) M4x12 Inox 010984 (100 pcs)
(h) M5x16 Fe 010989 (100 pcs)
(i) M6x20 Fe 010975 (100 pcs)
(l) M6 010988 (5 pcs)
60
Ø 4,0 Ø 4,0 Ø 4,0
1
PHASE
Generatore per saldatura a scarica capacitiva
Caratteristiche
• Progettato ad alto risparmio energetico
• Saldatura a scarica di condensatori
• Cambio tensione alimentazione 115-230 automatico
• Salda perni di diametro da 3 a 8 mm
• Adatto per carrozzieri, installatori, manutentori
e settore termotecnica.
• Si puo' utilizzare su acciaio, acciaio inox, acciaio galvanizzato,
ottone, alluminio.
• Non provoca alcuna alterazione della superficie opposta
anche se verniciata, plastificata o zincata.
*Protezione motogeneratore +/- 15%
Power source for capacitor discharge welding
Features
• With built in “energy saving” technology
• Capacitor discharge
• Automatic input voltage reverse 115-230
• It studs bolts of from 3 to 8 mm diameter
• Suggested for car repair body shop, heating systems,
installation, maintenance works
• It can stud on steel, stainless steel, galvanized steel,
brass,aluminium
• No alteration to the opposing welding surface even if
painted or plastic-coated or galvanized.
*Protection motogenerator +/- 15%
Générateur pour le soudage par décharge
de condensateurs
Caractéristiques
• Technologie a basse consumation éléctrique
• Soudage par decharge de condensateurs
• Selection tension d’alimentation 115-230 automatique
• Pour le soudage de prisonniers d'un diamètre de 3 a 8 mm
• Pour les applications dans le secteur de la carrosserie,
installation, entretien, thermotéchnique
• Pour le soudage de acier, acier inox, acier galvanisé, laiton,
aluminium
• Ne comporte aucune alteration de la surface opposée,
même dans le cas de surfaces peintes, plastifiées ou
galvanisées
*Protections motogenerateur +/- 15%
Alimentazione
Potenza assorbita
Ampere assorbiti
Capacità
Energia di puntatura
Numero perni
Diametro perni
Grado di protezione
Dimensioni
Peso
Input voltage
Max Input power
Max Input Amps
Capacity
Spot energy
Spottable stud
Spottable stud diameter
Protection degree
Dimensions
Weight
Donnèes techniques
Puissance absorbee
Ampere absorbee
Capacité
Energie de pointage
Gaujons pour
Diametre gaujons
Degree de protection
Dimensions
Poids
SPOT
INVERTER
Stud Welding SW 15 Alu

Una vasta gamma di carica batterie per la ricarica delle batterie dei veicoli a motore.
La scelta ideale per ogni batteria moderna WET - MF - AGM - GEL.
A wide range of battery charger for charging batteries of motor vehicles. The ideal choice for modern batteries AGM - GEL - WET - MF.
Une vaste gamme de chargeur de batteries pour la recharge des batteries de véhicules à moteur.
Le choix idéal pour les batteries modernes WET - MF - AGM - GEL.
Electronic Charge / Maintenance
• Prodotti studiati per ricaricare e mantenere
pronte all’uso le batterie di auto, moto e mezzi
a motore inutilizzati per lunghi periodi.
• Products designed to recharge and keep ready
to use the batteries of cars, motorcycles and
motor vehicles unused for long periods.
• Produits conçus pour recharger et tenir prêt à
l'emploi les batteries de voitures, motos et de
véhicules à moteur, inutilisée pendant de longues
périodes.
Electronic Charge / Full Power
• Carica batterie professionali: ricaricano
velocemente le batterie e le mantengono
al 100% della loro potenza.
• Professional battery charger: recharge batteries
quickly and retain 100% of their power.
• Chargeur de batterie professionnel: recharger
les batteries plus rapidement et conservez 100%
de leur puissance.
Electronic Charge / Start Stop
• La soluzione semplice ed economica per la
ricarica delle batterie tradizionali ed evolute.
• The simple and affordable solution for charging
conventional and advanced batteries.
• La solution simple et abordable pour charger
les batteries conventionnelles et avancées.
Traditional Pro Charge
• Carica batterie tradizionali robusti ed economici,
per la ricarica delle batterie WET. Ideali per i
mezzi commerciali ed industriali.
• The conventional chargers for charging WET
batteries. Ideal for commercial and industrial
vehicles.
• Les chargeurs conventionnels pour charger les
batteries WET. Idéal pour les véhicules
commerciaux et industriels.

Volt 50-60Hz (AC)
W
Volt
Volt
Amp.
N°
Ah min/max
mm.
–
~kg.
SM 1208
1 Phx230
14
12
14,4
0,8
1
1,2 - 35 (100*)
IP65
157 x 64 x 30
0,36
SM 1236
1 Phx230
60
12
14,4 - 14,7
0,8 - 3,6
3
1,2 - 75 (120*)
IP65
202 x 90 x 45
0,55
SM 1270
1 Phx230
130
12
14,4 - 14,7
7
4
14 - 150 (225*)
IP65
202 x 90 x 45
0,65
SM Series
SM 1208
12 V
1,2 - 35 (100) Ah
Pb: WET MF, GEL, AGM, Ca-Ca
SM 608
6V
1,2 - 35 (100) Ah
VOLTAGE/CURRENT
Time
VOLT
CURRENT
I Uo Up
STEP 1
CHARGE
STEP 2
ABSORPTION
STEP 3
PULSED
MAINTENANCE
SM 608
1 Phx230
8
6
7,2
0,8
1
1,2 - 35 (100*)
IP65
157 x 64 x 30
0,36
62
Alimentazione
Potenza
Tensione nominale batteria
Limitazione di tensione
Corrente di carica media
Programmi di carica
Tipo di batteria
Capacità batteria
Grado di protezione
Dimensioni
Peso
* nella carica di mantenimento
Input voltage
Power
Nominal battery voltage
Voltage limitation
Average charging current
Charging programs
Battery types
Battery capacity
Protection degree
Dimensions
Weight
* on conservation charge
Données techniques
Puissance
Tension nominale de la batterie
Limitation de tension
Courant de charge moyen
Programme de charge
Type de batteries
Capacité batteries
Degree de protection
Dimensions
Poids
* dans la conservation de charge
• 3 Steps charging program
.• Programma di ricarica in 3 fasi
• Programme de recharge en 3 étapes
• Adattatore per le batterie delle moto
• Adaptor for motorcycle batteries.
• Adaptateur pour les batteries des motos.
Carica batterie automatici, con programma per la carica di mantenimento (carica ad impulsi).
Adatti alla ricarica di batterie al Piombo:
WET con e senza manutenzione, AGM, GEL, Ca/Ca.
Carica a più fasi
Le batterie vengono caricate applicando dei sofisticati programmi a più fasi.
Alta efficienza
La caratteristica di carica “I-U” (corrente costante - tensione costante) minimizza il tempo di ricarica della batteria.
Funzione mantenimento “Pulse Maintenance”
Possono essere tenuti collegati alla batteria per un tempo prolungato.
Mantegono la batteria pronta all’uso attraverso la carica ad impulsi.
Funzione di rigenerazione “Recond Battery”
Rigenera le batterie che hanno subito una scarica profonda (SM1270).
Sicurezza garantita
Progettati per proteggere l’elettronica dei veicoli. Non creano scintille;
sono protetti contro le inversioni di polarità ed i corto circuiti.
IP65
Carica batterie leggeri e compatti. Costruiti per un utilizzo all’esterno.
Automatic battery chargers with program
for charge conservation (pulse recharge).
Suitable for charging lead batteries:
WET serviceable and maintenance free, AGM, GEL, Ca/Ca.
Multi step charging
The batteries are charged by applying sophisticated multi-step programs.
High efficency
“I-U” Charging characteristic (constant current - constant voltage)
minimises battery charging time.
Maintenance Function “Pulse Maintenance”
Can remain connected to the battery for a long time.
Keeps the battery ready for use through the pulse charge.
Refresh function “Recond Battery”
Regenerate batteries that have underdone heavy discharge cycles (SM1270)
Safety guaranteed
Designed to protect vehicle electronics. Non-sparking.
Reverse polarity protected and short-circuit proof.
IP65
Lightweight and compact battery charger. Built for outdoor use.
Chargeurs de batteries automatiques avec le programme pour
la conservation de charge (charge pulsée).
Spécifiques pour charger les batteries au plomb:
WET avec et sans entretien, AGM, GEL, Ca/Ca.
Plusieurs- étapes de charge
Les batteries sont chargées par l'application des programmes sophistiqués de plusieurs étapes.
Haute efficacité
Caractéristique de charge I-U (courant constant - tension constante)
minimise le temps de recharge de la batterie.
Fonction de maintenance “Pulse Maintenance”
Ils peuvent être raccordé à la batterie pendant une durée prolongée.
Maintient la batterie prête à l’emploi à travers la charge d'impulsion.
Fonction Refresh “Recond Battery”
Indiqué pour régénérer les batteries qui ont subi des cycles de déchargement poussés
(SM1270).
Sécurité garantie
Conçues pour protéger l’électronique des véhicules.
Ne créez pas d’étincelles; sont protégés contre les inversions de polarité et les courts-circuits.
IP65
Chargeur de batterie compact et léger. Conçues pour une utilisation en extérieur.

SM 1236 SM 1270
12 V 12 V
VOLTAGE/CURRENT
Time
VOLT
CURRENT
I Uo Up
STEP 1
CHARGE
STEP 2
ABSORPTION
STEP 3
PULSED
MAINTENANCE
I Uo
Io IUp
VOLTAGE/CURRENT
Time
STEP 2
CHARGE
STEP 3
ABSORPTION
STEP 4
PULSED
MAINTENANCE
STEP 1
SOFT
CHARGE
POWER
SUPPLY
BACK-UP
RECOND
BATTERY
VOLT
CURRENT
WET AGM GEL Ca/Ca
1,2 - 75 (120) Ah 14 - 150 (225) Ah
63
• 3 differenti modalità di funzionamento
- Carica Standard: 7,0 Amp 14,4 Volt
- “Basse temperature” e batterie AGM Power: 7,0 Amp 14,7 Volt
- Rigenerazione: 1,5 Amp 16,0 Volt
• Programma “alimentatore CC” ( 5 Amp 13,6 Volt) - Per iniziare la ricarica di batterie troppo scariche.
• “Back-up” Mantenere attive le memorie del veicolo durante la sostituzione della batteria.
• 3 different operation modes
- Normal Charging: 7,0 Amp 14,4 Volt
- “Cold weather” and AGM Power batteries: 7,0 Amp 14,7 Volt
- Reconditioning: 1,5 Amp 16,0 Volt
• “DC Power supply” program (5 Amp 13,6 Volt) - Starting the charge of batteries having to low charge.
• “Back-up” Memory saver for unhook the battery without loosing setting and codes in vehicle computer.
• 3 modes de fonctionnement différents
- Carghe Standard: 0,8 Amp 14,4 Volt
- “Température extérieure basses”et batteries AGM Power: 3,6 Amp 14,4 Volt
- Regeneration: 1,5 Amp 14,7 Volt
• Programme “alimentateur CC” ( 5 Amp 13,6 Volt) - Commencer par recharger les batteries très déchargées.
• “Back-up” Maintenir les mémoires du véhicule actives lors du remplacement de la batterie.
• 3 differenti modalità di funzionamento
- Moto: 0,8 Amp 14,4 Volt
- Auto: 3,6 Amp 14,4 Volt
- “Basse temperature” e batterie AGM Power: 3,6 Amp 14,7 Volt
• 3 different operation modes
- Bike: 0,8 Amp 14,4 Volt
- Car: 3,6 Amp 14,4 Volt
- “Cold weather” and AGM Power batteries: 3,6 Amp 14,7 Volt
• 3 modes de fonctionnement différents
- Moto: 0,8 Amp 14,4 Volt
- Auto: 3,6 Amp 14,4 Volt
- “Température extérieure basses”et batteries AGM Power: 3,6 Amp 14,7 Volt
RECOND
BATTERY

Volt 50-60Hz (AC)
W
Volt
Volt
Amp.
Amp. (MAX)
N.
N.
Ah 15h min/max
mm.
–
~kg.
FL 1112
1 Phx230
120
6 / 12
7,4 - 14,8
1,5 - 3,5 - 7,0
11
3
1
8 / 130
3,65
FL 1113D
1 Phx230
260
6 / 12 / 24
7,4 - 14,8 - 29,6
1,5 - 3,5 - 7,0
11
3
2
8 / 130
5,35
FL 2212
1 Phx230
260
6 / 12
7,4 - 14,8
3,5 - 7,0 - 15,0
22
3
1
15 / 260
5,35
FL 2213D
1 Phx230
530
6 / 12 / 24
7,4 - 14,8 - 29,6
3,5 - 7,0 - 15,0
22
3
2
15 / 260
6,35
FL 3713D
1 Phx230
760
6 / 12 / 24
7,4 - 14,8 - 29,6
7,0 - 15,0 - 25,0
37
3
2
30 / 450
395 x 252 x 210
12
312 x 172,5 x 126,5
FL 1112-1113D
Fuse 15A (10 pcs) 010293
FL 2212-2213D
Fuse 30A (10 pcs) 010295
FL 3713D
Fuse 40A (10 pcs) 010278
6-12 V
8 - 130 Ah
6-12 V
15 - 260 Ah
FUSE
FUSE
FL 1112
FL 2212
64
Alimentazione
Potenza
Corrente di carica efficace
Posizioni di carica
Tipo di batterie
Programmi di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Voltage limitation
Effective charging current
Charging positions
Battery types
Charging programs
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Courant de charge effectiv
Positions de charge
Type de batteries
Programme de charge
Capacité batterie
Dimensions
Poids
Carica batterie automatico con controllo
elettronico della corrente di carica e
mantenimento della carica “Floating”.
• Adatti alla ricarica di batterie al Piombo:
WET con e senza manutenzione, AGM, GEL, Ca/Ca.
• Carica a più fasi - Le batterie vengono caricate applicando
dei sofisticati programmi a più fasi.
• Alta efficienza - La caratteristica di carica “I-U” (corrente
costante - tensione costante) minimizza il tempo di ricarica
della batteria.
• Floating - Può essere tenuto collegato alla batteria per un
tempo prolungato. Mantiene la batteria pronta all’uso.
• Sicurezza garantita - Progettati per proteggere l’elettronica
dei veicoli. Non creano scintille; sono protetti contro le inversioni
di polarità ed i corto circuiti.
La tensione di carica è priva d’interferenze e picchi di tensione.
Permette la carica della batteria direttamente nel sistema
elettrico del veicolo, senza scollegare la batteria. (DIN 40839
livello I di emissioni interferenze).
• Test Batteria - Riconoscimento delle batterie solfatate
(FL 1112; FL 2212 esclusi).
• “Sulfated Battery Recovery”
Programma di Desolfatazione / Equalizzazione
Rigenera le batterie che hanno subito una scarica profonda.
(FL 1112; FL 2212 esclusi).
• Carica batterie ideali per l’officina.
Fully automatic battery chargers built with
electronic charge control and charging
conservation “Floating”.
• Suitable for charging lead batteries:
• Multi step charging - The batteries are charged by applying
sophisticated multi-step programs.
• High efficiency - “I-U” Charging characteristic (constant
current-constant voltage) minimises battery charging time.
• Floating - Can remain connected to the battery for a long
time. Batteries are ready to use at all times.
• Safety guaranteed - Designed to protect vehicle electronics.
Non-sparking. Reverse polarity protected and short-circuit proof.
Charging voltage is free of interference and voltage peaks. Allow
battery charging directly on the vehicle electrical system, without
disconnecting the battery.
(DIN 40839 interference emission level I)
• Battery Test - Sulphated battery detection
(FL 1112; FL 2212 excluded).
Desulphation / Equalization programme
Regenerate batteries that have underdone heavy discharge
cycles. (FL 1112; FL 2212 excluded).
• Battery charger suitable for the workshop.
Chargeur de batterie entièrement automatique
construit avec le contrôle de charge
électronique et conservation de charge
“Floating”.
• Spécifiques pour charger les batteries au plomb:
• Plusieurs- étapes de charge - Les batteries sont chargées
par l'application des programmes sophistiqués de plusieurs
étapes.
• Haute efficacité - Caractéristique de charge I-U (courant
constant - tension constante) minimise le temps de recharge
de la batterie.
• Floating - Peut être raccordé à la batterie pendant une
durée prolongée. Maintient la batterie prête à l’emploi.
• Sécurité garantie - Conçues pour protéger l’électronique
des véhicules. Ne créez pas d’étincelles; sont protégés contre
les inversions de polarité et les courts-circuits.
La tension de charge est libre d'interférences et surtensions.
Permettent chargement de la batterie directement sur le
système électrique du véhicule, sans débrancher la batterie.
(DIN 40839 niveau d'émission des interférences)
• Test de batterie - Sulphated battery automatic detection
(FL 1112; FL 2212 exclu).
Desulphation / Egalization Program
Indiqué pour régénérer les batteries qui ont subi des cycles
de déchargement poussés. (FL 1112; FL 2212 exclu).
• Chargeur de batterie adapté à l'atelier.
FL Series

FL 3713D
WET AGM GEL Ca/Ca
6-12-24 V
30 - 450 Ah
FL 1112 - FL 2212 FL 1113D - FL 2213D - FL 3713D
65
SULFATED
BATTERIES
RECOVERY
FL 1113D
6-12-24 V
8 - 130 Ah
SULFATED
BATTERIES
RECOVERY
FL 2213D
6-12-24 V
15 - 260 Ah
SULFATED
BATTERIES
RECOVERY
SULFATED
BATTERIES
RECOVERY

Volt 50-60Hz (AC)
KW
Volt
Volt
Amp.
Amp. (MAX)
N°
N°
Amp. 0 Volt (CC)
Amp. 1 Volt/EL
Ah min/max
mm.
–
~kg.
SC 3230 B
1 Phx230
0,8 / 7
6 / 12 / 24
30
45
STEPLESS
4
250
230
5 / 600
17,5
SC 3300 B
1 Phx230
1,2 / 10
6 / 12 / 24
40
60
STEPLESS
4
350
300
5 / 800
20,0
Fuse 80A (10 pcs) 010297
6-12-24 V
5 - 600 Ah
FUSE
FUSE
6-12-24 V
5 - 800 Ah
OPTIONAL
OPTIONAL
010064
CR 40
MICROPROCESSOR
INSIDE
t°
SC 3230B
SC 3300B
Pb: WET MF, GEL, AGM, Ca-Ca, Traction/Deep Cycle
450 x 250 x 285
START ASSIST
START ASSIST
66
D
Alimentazione
Potenza
Posizioni di carica
Programmi di carica
Corrente di avviamento
Tipo di batteria
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Voltage limitation
Charging positions
Charging programs
Boosting current
Boosting current
Battery type
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Courant de charge effectif
Positions de charge
Programme de charge
Courant de démarrage
Type de batteries
Capacité batterie
Dimensions
Poids
Carica batterie ed avviatore rapido
professionale, controllato da microprocessore.
•Adatti alla ricarica di batterie al Piombo: WET con e senza
manutenzione, AGM, GEL, Ca/Ca e delle batterie da trazione
DEEP CYCLE.
Professional microprocessor-controlled
battery charger and starter.
•Suitable for charging lead batteries: WET serviceable
andmaintenancefree,AGM,GEL,Ca/Caandtractionbatteries
DEEP CYCLE.
Chargeur de batteries et démarreur rapide
professionnel, contrôlé par un microprocesseur.
•Spécifiques pour charger les batteries au plomb: WET avec
et sans entretien, AGM, GEL, Ca/Ca et des batteries de traction
DEEP CYCLE.
Regolabile - Adjustable - Réglable Regolabile - Adjustable - Réglable
SC Series

66
WET AGM GEL Ca/Ca
SAFE
BOOST
CHARGE
t°
TRACTION
START ASSIST
START ASSIST
A
B
C
D
A
B
C
D
67
Caratteristiche
• “Safe Charge Boost”
Il sistema protegge l’elettronica montata nei veicoli da eventuali
interferenze e sovra-tensioni che potrebbero generarsi durante la
carica o durante l’avviamento rapido.
(DIN 40839 emissione di interferenze livello I).
In aggiunta, puoi modificare le soglie di tensione delle fasi di carica
per adattarle alle richieste delle batterie speciali.
(es: Optima, MaXXima).
Il carica batterie ti aiuta a verificare la corretta selezione della
tensione di batteria; la presenza di corto circuiti ed inversioni di
polarità.
• 4 programmi di carica a più fasi
Le batterie al Piombo WET, AGM, GEL, Ca/Ca e per trazione
“Deep cycle”, vengono caricate applicando dei sofisticati programmi
a più fasi: (IU0U; IUI0U; IU).
- Ricarica
- Equalizzazione
- Mantenimento (“Floating”)
- Desolfatazione
• Regolazione fine della corrente
Ti consente di caricare in maniera ottimale le batterie di tutte le
capacità (Ah).
• Funzione Booster
per l'avviamento rapido
• Sensore di temperatura
Compensa automaticamente la tensione di carica in base alla
temperatura ambiente.
• Test batteria
Il carica batterie verifica se la batteria è solfatata e se può mantenere
la ricarica.
• “Memory”
La funzione ti facilita l’uso: è sufficiente collegare il carica batterie
alla batteria ed alla rete elettrica per iniziare subito la carica in base
all’ultimo programma che hai impostato.
• “Back-up”
La funzione alimenta l’elettronica montata nei veicoli mentre viene
sostituita la batteria e non fa perdere i dati memorizzati (regolazioni
della radio, dei sedili, eccetera).
Features
The system protects the electronic components on the vehicle
against interference and overvoltage that may be created at the
charging or quick starting procedures.
(DIN 40839 interference emission level I)
Furthermore, the voltage thresholds for the charging steps may be
modified in order to adapt them to special batteries.
(eg: Optima, MaXXima).
This battery charger helps you to check that the battery voltage
selected is the right one, and if a short circuit or a reverse polarity
occurs.
• 4 Multi step charging programs
The lead batteries WET, AGM, GEL, Ca/Ca and traction “Deep cycle”,
are charged by applying sophisticated multi-step programs:
(IU0U; IUI0U; IU).
- Charging
- Equalization
- Maintenance (“Floating”)
- Desulphation
• Continuously adjustable charge current
Lets you charge optimally batteries of all capacities (Ah).
• Booster function
for start assist
• Temperature sensor
Automatically compensates any charging voltage according to
ambient temperature.
• Battery check
The battery charger checks if the battery is sulphated and if it can
store the charge.
• “Memory”
The function makes this product easy to use: Just connect the
battery charger to a battery and to the mains and charging begins
following the last programme set.
• “Back-up”
The function powers the vehicle electronics while the battery is
being replaced and so saved data are not lost (radio and seat
settings, for instance).
Caractéristiques
Le système protège l’électronique montée dans les véhicules contre
les éventuelles interférences et surtensions qui pourraient se générer
durant la charge ou durant le démarrage rapide.
(DIN 40839 niveau d'émission des interférences)
De plus, vous pouvez modifier les seuils de tension des phases de
charge pour les adapter aux exigences des batteries spéciales.
(par exemple: Optima, MaXXima).
Le chargeur de batteries vous aide à vérifier la bonne sélection de
la tension de la batterie ; la présence de courts-circuits et les
inversions de polarité.
• 4 programmes de charge avec plusieurs- étapes
Les batteries au plomb: WET, AGM, GEL, Ca/Ca et de traction
“Deep cycle”, sont chargées par l'application des programmes
sophistiqués de plusieurs étapes: (IU0U; IUI0U; IU).
- Charge
- Egalisation
- Maintenance (“Floating”)
- Désulfatation
• Réglage fin du courant
Vous permet de charger de manière optimale les batteries de toutes
les capacités (Ah).
• Fonction Booster
pour le démarrage rapide
• Capteur de température
Compense automatiquement la tension de charge en fonction de
la température ambiante.
• Contrôle de la batterie
Le chargeur de batteries vérifier si la batterie est sulfatée et si elle
peut maintenir la charge.
• “Memory”
La fonction vous facilite l’utilisation: il suffit de raccorder le chargeur
de batteries à la batterie et au réseau électrique pour commencer
immédiatement la charge en fonction du dernier programme réglé.
• “Back-up”
La fonction alimente l’électronique montée dans les véhicules
pendant le remplacement de la batterie et ne fait pas disparaître
les données mémorisées (réglages de la radio, des sièges, etc.).
MULTIFUNCTION
CHARGER BOOSTER
SULFATED
BATTERIES
RECOVERY

Volt 50-60Hz (AC)
W
Volt
Volt
Amp.
Amp.
Ah 15h min/max
mm.
–
~kg.
MATIC 113
1 Phx230
30
12
14,4
1
1,5
3 / 30
1,3
MATIC 116
1 Phx230
80
12
14,4
4
6
5 / 90
225 x 160 x 95
1,6
MATIC 119
1 Phx230
115
12
14,4
6
9
10 / 120
2,5
MATIC 113
Fuse 3A (10 pcs) 010279
FUSE
FUSE
12 V
3 - 30 Ah
MATIC 113
68
Alimentazione
Potenza
Corrente di carica efficace (MAX)
Tipo di batterie
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Voltage limitation
Effective charging current (MAX)
Battery types
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Courant de charge effectif (MAX)
Type de batteries
Capacité batterie
Dimensions
Poids
Carica batterie automatico con controllo
elettronico della corrente di carica, fine carica
e ripristino automatico.
• Adatti alla ricarica di batterie al Piombo:
WET con e senza manutenzione, AGM, GEL, Ca/Ca
• Led di segnalazione:
alimentazione, carica in corso, batteria carica,
inversione di polarità.
• Protezione termostatica a riarmo automatico.
• Protezione contro le inversioni di polarità e corto circuiti.
Fully automatic battery chargers built with
electronic charge control, Automatic charge
breaker and automatic reset.
• Suitable for charging lead batteries:
• Led indicators:
input voltage, battery in charging progress,
battery charged, inversion of polarity.
• Overload protection with automatic reset.
• Inversions of polarity and short circuits protection.
Chargeur de batterie entièrement automatique
construit avec le contrôle de charge
électronique. Fin de charge et réarmement
automatiques.
• Spécifiques pour charger les batteries au plomb:
• Led de signalisation:
tension d'alimentation, charge de la batterie en cours,
batterie chargée, inversion de polarité.
• Protection à réarmement automatique contre les surcharges.
• Protection contre les inversions de polarité et court circuits.
MATIC Series

12 V
5 - 90 Ah
MATIC 116
12 V
10 - 120 Ah
MATIC 119
WET AGM GEL Ca/Ca
69
• Led di segnalazione:
- alimentazione
- inversione di polarità
- carica in corso
- batteria carica
• Led indicators:
- input voltage
- inversion of polarity
- battery in charging progress
- battery charged
• Led de signalisation:
- tension d'alimentation
- inversion de polarité
- charge de la batterie en cours
- batterie chargée

Volt 50-60Hz (AC)
W
Volt
Amp.
Amp.
N°
Ah min/max
mm.
–
~kg.
MACH 113
1 Phx230
40
12
1,5
3
1
10 / 40
1,3
MACH 114
1 Phx230
50
12
2,5
4
1
15 / 60
1,3
225 x 160 x 95
66
MACH 113
Fuse 4A (10 pcs) 010280
MACH 114
Fuse 5A (10 pcs) 010281
12 V
10 - 40 Ah
MACH 113
12 V
15 - 60 Ah
MACH 114
FUSE
FUSE
70
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Charging positions
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids
Carica batterie compatti portatili
Caratteristiche
• Protezione termostatica a riarmo automatico
(Mach 116, 119)
• Protezione contro le inversioni di polarità
• Protezione contro i corto circuiti alle pinze
• Arresto manuale della carica
Portable battery chargers
Features
• Overload protection with automatic reset
(Mach 116, 119)
• Inversions of polarity protection
• Short circuits on the clamps protection
• Manual charge breaker
Chargeurs de batterie portatifs
Caractéristiques
• Protection à réarmement automatique contre
les surcharges (Mach 116, 119)
• Protection contre les inversions de polarité
• Protection contre les court circuits aux pinces
• Arrêt manuel de la charge
MACH Series

12 V
20 - 90 Ah
MACH 116
6-12 V
15 - 60 Ah
MACH 214
12 V
10 - 120 Ah
MACH 119
WET AGM
Volt 50-60Hz (AC)
W
Volt
Amp.
Amp.
N°
Ah min/max
mm.
–
~kg.
MACH 214
1 Phx230
50
6 / 12
2,5
4
1
15 / 60
1,3
MACH 116
1 Phx230
80
12
4,0
6
1
20 / 90
225 x 160 x 95
1,5
MACH 119
1 Phx230
110
12
6,0
9
2
10 / 120
1,5
66
MACH 214
Fuse 5A (10 pcs) 010281
FUSE
FUSE
71
Rechargeable battery types:
• Pb WET batteries, Pb WET maintenance free,
Pb AGM
Tipi di batteria ricaricabili:
• Batteria al Pb WET con e senza manutenzione,
Pb AGM
Types de batteries rechargeables:
• Pb WET batteries au plomb, Pb WET sans entretien,
Pb AGM
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Charging positions
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids

Volt 50-60Hz (AC)
W
Volt
Amp.
Amp.
N°
Ah min/max
mm.
–
~kg.
CLASS 12A
1 Phx230
130
12 / 24
6
9
2
15 / 140
4,0
CLASS 16A
1 Phx230
220
12 / 24
9
12
2
20 / 200
4,5
CLASS 20A
1 Phx230
300
12 / 24
12
20
2
10 / 250
6,0
200 x 190 x 270
CLASS 12A
Fuse 15A (10 pcs) 010293
CLASS 16A
Fuse 20A (10 pcs) 010300
FUSE
FUSE
CLASS 20A
Fuse 30A (10 pcs) 010295
12-24 V
15 - 140 Ah
CLASS 12A
12-24 V
20 - 200 Ah
CLASS 16A
12-24 V
10 - 250 Ah
CLASS 20A
72
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Charging positions
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids
Carica batterie portatili
Caratteristiche
• Regolazione della corrente di carica
• Protezione contro i corto circuiti
• CU: 100% Avvolgimenti in rame
(Class 12A, 16A, 30A, 50A)
Portable battery chargers
Features
• Charging current regulation
• Short circuits protection
• CU: 100% Copper windings
(Class 12A, 16A, 30A, 50A)
Chargeurs de batterie portatifs
Caractéristiques
• Régulation du courant de charge
• Protection contre les surcharges
• Protection contre les court circuits
• CU: 100% Bobinage en cuivre
(Class 12A, 16A, 30A, 50A)
CLASS Series

Volt 50-60Hz (AC)
W
Volt
Amp.
Amp.
N°
Ah min/max
mm.
–
~kg.
CLASS 30A
1 Phx230
600
12 / 24
20
30
2
20 / 300
200 x 190 x 270
7,5
CLASS 50A
1 Phx230
1000
12 / 24
35
50
4
15 / 500
340 x 300 x 160
11,8
CLASS 30A
Fuse 40A (10 pcs) 010278
FUSE
FUSE
CLASS 30A
12-24 V
20 - 300 Ah
CLASS 50A
12-24 V
15 - 500 Ah
WET AGM
CLASS 50A
Fuse 50A (10 pcs) 010296
FUSE
FUSE
73
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Charging positions
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids
Pb AGM
Pb AGM
Pb AGM

Volt 50-60Hz (AC)
KW
Volt
Amp.
Amp.
N°
Amp. 0 Volt (CC)
Amp. 1 Volt EL
Ah min/max
mm.
–
~kg.
CLASS BOOSTER 150A
1 Phx230
0,2 / 1,2
12
12
18
2
135
100
20 / 200
200 x 190 x 270
6,5
CLASS BOOSTER 220A
1 Phx230
0,5 / 3
12 / 24
13
20
2
230
150
20 / 300
340 x 300 x 160
11,0
CLASS BOOSTER 410A
1 Ph x 230
1 / 3,5
12 / 24
35
50
2
450
330
15 / 500
340 x 300 x 160
11,8
CLASS 220A
Fuse 80A (10 pcs) 010297
CLASS 410A
Fuse 100A (10 pcs) 010292
FUSE
FUSE
CLASS 150A
Fuse 50A (10 pcs) 010296
CLASS Booster 410A
12-24 V
15 - 500 Ah
CLASS Booster 220A
12-24 V
20 - 300 Ah
12 V
20 - 200 Ah
CLASS Booster 150A
START ASSIST
START ASSIST
74
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Charging positions
Boosting current
Boosting current
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids
Carica batterie
con avviatore rapido
Caratteristiche
• Regolazione della corrente di carica
(Class Booster 410A)
Chargeurs de batterie
avec démarrage rapide
Caractéristiques
• Régulation du courant de charge
Battery chargers
and starter
Features
• Charging current regulation
CLASS Booster Series

Volt 50-60Hz (AC)
KW
Volt
Amp.
Amp.
N°
Amp. 0 Volt (CC)
Amp. 1 Volt EL
Ah min/max
mm.
–
~kg.
CLASS BOOSTER 300E
1 Phx230
0,7 / 3,5
12 / 24
14
20
2
250
160
25 / 350
13,5
CLASS BOOSTER 350E
1 Phx230
1,1 / 5
12 / 24
20
35
4
300
220
30 / 400
400 x 300 x 640
15,5
CLASS BOOSTER 400E
1 Phx230
1,3 / 6
12 / 24
26
40
4
400
270
35 / 500
18,0
CLASS Booster 350E
Fuse 50A (10 pcs) 010296
CLASS Booster 400E
Fuse 50A + 80A
(10+10 pcs) 010296+010297
FUSE
FUSE
CLASS Booster 300E
Fuse 80A (10 pcs) 010297
CLASS Booster 300E
12-24 V
25 - 350 Ah
CLASS Booster 350E
12-24 V
30 - 400 Ah
CLASS Booster 400E
12-24 V
35 - 500 Ah
WET AGM
START ASSIST
START ASSIST
75
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Charging positions
Boosting current
Boosting current
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids
Pb AGM
Pb AGM
Pb AGM

Volt 50-60Hz (AC)
KW
Volt
Amp.
Amp.
N°
Amp. 0 Volt (CC)
Amp. 1 Volt EL
Ah min/max
mm.
–
~kg.
CLASS BOOSTER 4500
1 Phx230
1,7 / 7,5
12 / 24
50
75
4
500
350
35 / 600
25,5
CLASS BOOSTER 5000
1 Phx230
2,3 / 11
12 / 24
70
105
4
700
460
35 / 800
28,0
470 x 320 x 750
CLASS Booster 4500
Fuse 100A (12 pcs) 010292
CLASS Booster 5000
Fuse 100A (12 pcs) 010292
FUSE
FUSE
START ASSIST
START ASSIST
CLASS Booster 4500
12-24 V
35 - 600 Ah CLASS Booster 5000
12-24 V
35 - 800 Ah
76
timer 1h
timer 1h
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Input voltage
Power
Charging positions
Boosting current
Boosting current
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids
Carica batterie carrellati
con avviatore rapido
Caratteristiche
• Carica con timer
• Comando a distanza per l’avviamento (1350, 2500)
(Class Booster 2500)
Wheel-carried battery chargers
with starter
Features
• Fast charging with timer
• Boosting remote control (1350, 2500)
Chargeurs de batterie sur roues
avec démarrage rapide
Caractéristiques
• Charge rapide avec temporisateur
• Commande à distance pour le démarrage (1350,2500)
CLASS Booster Series

Volt 50-60Hz (AC)
KW
Volt
Amp.
Amp.
N°
Amp. 0 Volt (CC)
Amp. 1 Volt EL
Ah min/max
mm.
–
~kg.
CLASS BOOSTER 1350
3 Phx230/400
2,5 / 20
12 / 24
90 / 100
90 / 100
5
1350
800
35 / 1300
470 x 320 x 750
44,0
CLASS BOOSTER 2500
3 Phx230/400
4 / 42
12 / 24
130 / 180
130 / 180
10
2500
1500
25 / 2200
590 x 380 x 840
73,0
CLASS Booster 1350
Fuse 200A (12 pcs) 010287
CLASS Booster 2500
Fuse 200A (12 pcs) 010287
FUSE
FUSE
WET AGM
START ASSIST
START ASSIST
REMOTE
START
CLASS Booster 1350
12-24 V
35 - 1300 Ah CLASS Booster 2500
12-24 V
25 - 2200 Ah
77
timer 1h
3PHASE
3PHASE
timer 1h
Input voltage
Power
Charging positions
Boosting current
Boosting current
Battery capacity
Dimensions
Weight
Données techniques
Puissance
Positions de charge
Capacité batteries
Dimensions
Poids
Alimentazione
Potenza
Posizioni di carica
Capacità batteria
Dimensioni
Peso
Pb AGM
Pb AGM
Pb AGM

WM 25
WM 30
WM 28
LCD 11 DIN
LCD 913 DIN
LCD 913 DIN
Maschere per saldatura con filtro auto-oscurante
Welding helmets with Auto Dakening Filter
Masques avec filtre de soudage automatique
Maschere per saldatura con filtro auto-oscurante
Welding helmets with Auto Dakening Filter
Masques avec filtre de soudage automatique
Qualità e prestazioni
al giusto prezzo
Le maschere Deca sono la scelta ideale per i
saldatori hobbisti, agricoltori, manutentori ed
addetti alle costruzioni che, pur saldando
occasionalmente, non vogliono rinunciare alla
comodità di vedere con chiarezza pur mantendo
la maschera di fronte al volto.
Quality and performance
at a fair price
Deca helmets are the ideal auto-darkening shield
for hobby welders, farmers and maintenance or
construction workers that, while occasionally
welding, do not want to give up the convenience
of seeing clearly, keeping the helmet in front
of the face.
Qualité et performance
au juste prix
Les masques Deca sont l'idéal pour les soudeurs
amateurs, les agriculteurs, les travailleurs de
l'entretien ou de la construction, qui, bien que
soudent rarement, ne veulent pas renoncer à la
commodité de voir clairement, en gardant la
masque à l'avant du visage.

010332 WM 25 DIN 11
WM 25
010324 WM 28 DIN 9-13
WM 28
010326 WM 30 DIN 9-13
WM 30
WM 25
97 x 47
3
11
1/10.000
0,25-0,45
FIX
2
-5 / +55
1 / 1 / 1 / 3
430

(20A)
WM 28
97 x 44
4
913(regolabile/adjustable/réglables)
1/10.000
0,25-0,45 / 0,65-0,80
MIN / MAX
2
-10 / +55
1 / 2 / 1 / 2
492

WM 30
97 x 47
4
913(regolabile/adjustable/réglables)
1/25.000
0,35 - 0,45
regolabile / adjustable / réglables
2
-10 / +55
1 / 1 / 1 / 2
430

15 (ad ogni regolazione / at any setting / à chaque réglage)
interna - esterna / inside - outside / intérieur - extérieur
cella solare / solar cells / cellule solaire
EN 175
WM 25 - 28 - 30
79
Campo di visuale
Protezione da ultravioletto/infrarosso
Grado protezione (Filtro spento)
Grado protezione (Filtro attivo)
Tempo di commutazione da chiaro a scuro
Tempo di commutazione da scuro a chiaro
Sensibilità
Sensore d'arco
Alimentazione
Temperatura di esercizio
Optical class
Protezione filtro
Resistenza agli urti
Peso
MMA / MIG MAG
TIG
Viewing area
Ultraviolet/infrared protection
Light shade (Filter off)
Light shade (Filter on)
Switching time light to dark
Switching time dark to ligth
Sensitivity
Arc sensor
Power supply
Operating temperature
Optical class
Cover lenses
Impact resistance
Weight
MMA / MIG MAG
TIG
Données techniques
Champ visuel
Protection ultraviolettes / infrarouges
Niveu de protection (filtre non actif)
Niveu de protection (filtre actif)
Temp de commutation de clair à obscure
Temp de commutation de obscure à clair
Sensibilité
Détecteur d'arc
Alimentation
Température de service
Optical class
Lentille de protection
Résistance à l’impact
Poids
MMA / MIG MAG
TIG
mm
DIN
DIN
DIN
sec
sec
N°
°C
EN 379
gr.
• Valore di filtro scuro: fisso 11
• Valore di filtro chiaro: 3
• Adatta per i principali processi di saldatura:
MMA, MIG e molte applicazioni TIG ( 20Amp).
• Single dark shade of 11 and light shade of 3
• For most arc welding process such as MMA, MIG
and many TIG application ( 20Amp).
• Teinte foncée fixe de 11 et une teinte claire de 3
• Convenient à la plupart des procédés de soudage à l'arc
tels que MMA, MIG et de nombreuses applications
TIG ( 20Amp)
• Valore di filtro scuro: regolabile da 9 a 13
• La regolazione è all'esterno della maschera.
• Due livelli di sensibilità per un migliore rilevamento dell'arco.
MMA, MIG e molte applicazioni TIG.
Ideale per chi cambia occasionalmente il metodo di saldatura.
• Selectable dark shade from shade 9 to 13
and light shade of 3.
• The setting is outside the mask.
• Two sensitivity levels for a better arc detection.
and many TIG application.
Best choise for those who change occasionally welding process.
• Teinte foncée réglable de 9 à 13 et une teinte claire de 3.
• L'ajustement est en dehors du masque.
• Deux niveaux de sensibilité pour une meilleure dètection
de l'arc.
tels que MMA, MIG et de nombreuses applications TIG.
Meilleur choix pour personnes qui changent occasionnellement
procédé de soudage.
• Valore di filtro scuro: regolabile da 9 a 13
• Livello di sensibilità regolabile per un migliore
rilevamento dell'arco.
MMA, MIG e molte applicazioni TIG.
Ideale per chi cambia occasionalmente il sistema di saldatura.
• Selectable dark shade from shade 9 to 13
and light shade of 3
• Adjustable sensitivity level for a better arc detection.
and many TIG application.
Best choise for those who change occasionally welding process
• Teinte foncée réglable de 9 à 13 et une teinte claire de 3
• Permettent de ajuster la sensibilité pour une meilleure
dètection de l'arc.
tels que MMA, MIG et de nombreuses applications TIG.
Meilleur choix pour personnes qui changent occasionnellement
procédé de soudage.
Protezione filtro esterna
Outside impact resistance
Lentille de protection extérieur
010337 (10 pcs)

WM 20
WM 22 WM 18
80
010322 WM 22 010320 WM 20 010319 WM 18
WM 22 WM 20 - 18
010338 (4 pcs) Blister
Maschere per saldatura con filtro inattinico
Welding masks with adiactinic filter
Masques de soudage avec filtre adiactinic
• Valore filtro inattinico: 11
• Dimensione filtro mm 75 x 95
• Resistenza agli urti EN 175: SW
• Adiactinic filter value: 11
• Filter dimension mm 75 x 95
• Impact resistance EN 175: SW
• Valeur filtre adiactinic: 11
• Convenient à la plupart des procédés de soudage à l’arc
TIG ( 20Amp)
• Résistance à l’impact EN 175: SW
TIG ( 20Amp)
TIG ( 20Amp)
Vetro trasparente - Transparent glass
Verre transparent
Vetro inattinico - Adiactinic glass
Verre inactinique DIN 11
Vetro inattinico - Adiactinic glass
Verre inactinique DIN 11
Protezione filtro esterna
Outside impact resistance
Lentille de protection extérieur

100
201,5
5
0
DECA ACCES
DECA ACCESSORI
SORI
DECA ACCESSORI
Cod. 019001
Blister Displayer Concept
SELF SERVICE!
81
Presentare il prodotto
Questi prodotti sono in confezione
da espositore
Exposing the product
These products are in display pack
Exposer le produit
Ces produits sont en pack d'affichage

DC
DC
DC
DC
AC
U0 ≥ 48 Volt
AC
U0 ≥ 50 Volt
AC
U0 ≥ 50 Volt
AC
U0 ≥ 55 Volt
82
Consumabili Deca per prestazioni superiori
Deca consumable for higher performance
Consumables Deca pour plus des performances
Elettrodi rutili per acciai
non legati e basso legati.
Caratteristiche
Innesco facile.
Ottimo aspetto del cordone e
facile rimozione della scoria.
Settori applicativi
Costruzioni metalliche in
genere.
Carpenteria leggera.
Riparazioni.
Rutile electrodes for
unalloyed and low alloyed
steels.
Features
Easy initiation.
Excellent bead appearance and
easy slag removal.
Main application
General structural work.
Light carpentry.
Repairing.
Electrodes rutiles pour aciers
non alliés et faiblement alliés.
Caractéristiques
Amorçage faciles.
Très bel aspect des cordons.
Très bon décrassage du laitier.
Applications principales
Charpente métallique.
Construction métallique.
Réparation.
Elettrodi basici a basso
contenuto di idrogeno.
Caratteristiche
Fusione senza spruzzi.
Innesco abbastanza facile.
Deposito regolare.
Facile da pulire.
Settori applicativi
Elettrodi per applicazioni dove
sono richieste ottime proprietà
meccaniche.
Basic electrodes
(low hydrogen).
Features
Melting without spatter.
Quite easy initiation.
Regular cords.
Easy clening.
Main application
Electrodes for applications
requiring high mechanical
strength.
Electrodes basique
avec faible teneur
en hydrogène.
Caractéristiques
Fusion sans projections.
Amorçage relativement faciles.
Cordon réguliers.
Décrassage facile.
Electrodes pour applications
nécessitant des résistances
mécaniques importantes.
Elettrodi rutili per acciai
inox (19Cr-10Ni).
Caratteristiche
Fusione senza spruzzi.
Deposito regolare.
Facile da pulire.
Settori applicativi
Utilizzato per la saldatura
dell’acciaio inox tipo AISI 304
ed in tutte le costruzioni dove
è richiesta una buona resistenza
alla corrosione ed ossidazione.
Rutile electrodes for
stainless steel (19Cr-10Ni).
Features
Melting without spatter.
Regular cords.
Easy clening.
Main application
Used for welding of stainless
steel AISI 304 and in all
constructions which require a
good resistance to corrosion
and oxidation.
Electrodes rutiles pour
Aciers inox (19Cr-10Ni).
Caractéristiques
Fusion sans projections.
Cordon réguliers.
Décrassage facile.
Utilisé pour la soudure en acier
inox AISI 304 et dans tous les
constructions qui nécessitent
une bonne résistance à la
corrosion et l'oxydation.
Elettrodo con rivestimento
basico-grafitico per saldare
ghisa senza o con basso
preriscaldo (300°C).
Caratteristiche
Per riparazioni di pezzi in ghisa
o per unire pezzi in acciaio rame
o nikel alle fusioni.
Innesco facile.
Superficie del cordone liscia.
Settori applicativi
Riparazioni.
Basic-graphite coated MMA
electrode with a pure nickel
core wire for welding cast
iron without or with low
preheating (max. +300°C).
Features
For repair welding of cracked
cast iron parts or joining
components made of steel,
copper or nickel materials to
casting.
Easy arc striking and restriking.
Smooth bead surface.
Main application
Repairing.
Electrode basique-graphite
pour le soudage de fonte
avec peu ou pas de
préchauffage (300°C).
Caractéristiques
Pour le soudage de réparation
des pièces fissurées en fonte ou
en joignant les composants en
matériaux en acier, cuivre ou de
nickel à la coulée.
Amorçage faciles.
Très bel aspect des cordons.
Réparation.
Classificazione
Classification
Classification
Welding position
Positions de soudage
Tipo di corrente
Type of current
Nature du courant
Codice
Code
Référence
Elettrodo rutilico
Rutile electrodes
Electrodé rutilique
010220
010224
010221
010225
010222
010125
010223
010126
Elettrodo basico
Basic electrodes
Electrodé basique
010127
Elettrodo acciaio inox
Stainless steel electrodes
Electrodé acier inox
010128
010129
Elettrodo ghisa
Cast iron electrodes
Electrodé fonte
010131
010130
Diametro
Diameter
Diamètre
1,6 mm
1,6 mm
2,0 mm
2,0 mm
2,5 mm
2,5 mm
3,2 mm
3,2 mm
2,5 mm
2,0 mm
2,5 mm
2,5 mm
2,5 mm
Lunghezza
Lenght
Longueur
300 mm
300 mm
300 mm
300 mm
300 mm
300 mm
350 mm
350 mm
300 mm
300 mm
300 mm
300 mm
300 mm
Quantità
Quantity
Quantité
40
100
40
80
30
55
16
30
30
40
30
6
16
Intensità corrente
Current intensity
Intensité du courant
20 - 40 Amp
20 - 40 Amp
40 - 60 Amp
40 - 60 Amp
60 - 90 Amp
60 - 90 Amp
90 - 120 Amp
90 - 120 Amp
70 - 90 Amp
35 - 50 Amp
50 - 80 Amp
60 - 90 Amp
60 - 90 Amp
AWS A5.1 E6013
EN 499 E 42 0 RR 12
E7018-1
EN 499 E 464 B 32 H 5
AWS A5.4 E 308L-17
EN 1600 E 19 9 LR 32
AWS A5.15 Eni-Cl
EN 1071 E C Ni-Cl 1

DC
DC
DC
DC
DC
83
DC
Consumabili Deca per prestazioni superiori
Deca consumable for higher performance
Consumables Deca pour plus des performances
Acciaio
Di impiego generale, indicato per l’unione di acciai al carbonio
comuni. Da impiegarsi nella carpenteria in genere, serbatoi,
carrozzerie, ecc.
Steel
Suitable for the joint of unalloyed carbon steels. To be used for
steel structures in general, carbody repair, tanks, etc.
Acier
Convient pour le joint des aciers au carbone non allié. Pour être
utilisé pour des structures en acier, en général, la réparation
Carrosseries, citernes, etc
Alluminio/Magnesio 5%
Filo pieno in alluminio indicato per la saldatura di leghe contenenti
fino al 5% di magnesio. Trova impiego nella costruzione di strutture
perlacantieristicanavale,nelferroviario,nelsettoreautomobilistico
e nella costruzione di serbatoi.
Aluminum/Magnesium 5%
Solid aluminium wire suitable for welding alloys containing up
to 5% magnesium, used in the construction of structures in
shipbuilding, railways, automotive and tank sector.
Aluminium/Magnesium 5%
Fil d'aluminium solide, convient pour le soudage des alliages
contenant jusqu'à 5% de magnésium. Il est utilisé dans la
construction navale, le ferroviaire, le secteur automobile et le
réservoir.
Alluminio/Silicio 5%
Filo pieno in alluminio al 5% di Si. Indicato per la saldatura di
leghe Al-Si 2-7%, e leghe Al-Mg-Si. Trova impiego nella costruzione
di strutture per impieghi architettonici, cassoni per autotreni,
serbatoi e per la riparazione di fusioni.
Aluminum/Silicium 5%
Solid aluminium wire with 5% Si. Suitable for welding Al Si 2-
7% alloys, and Al-Mg-Si alloys. It is used in the construction of
structures for architectonic uses, trailer-truck bodies, tanks and
casting repair.
Aluminium/Silicium 5%
Fil d'aluminium solide avec Si 5%. Convient pour le soudage des
alliages Al Si 2-7%, et Al-Mg-Si. Il est utilisé dans la construction
de structures pour des usages architectonique, remorque-corps
de camion, citernes et la réparation de fusions.
Inox
Filo pieno idoneo alla saldatura di acciai inossidabili del tipo AISI
301, 304 e 304L. Ottima resistenza alla corrosione.
Stainless Steel
Solid wire suitable for welding stainless steels AISI 301, 304 and
304L type. Excellent resistance to corrosion.
Acier inoxidable
Fil solide approprié pour le soudage des aciers inoxydables AISI 301,
304 et 304L type. Excellente résistance à la corrosion.
Animato
Filo Animato autoprotetto multiposizionale ideale per saldature
single-pass su acciaio al carbonio.
Self-shielded
All positional self-shielded wire, ideal single-pass welding of carbon
steel.
Fourré
Fil fourré pour souder en tous les positionne, idéal pour soudage
de l'acier au carbone en un seul passage.
Rame/Silicio 3%
Filo pieno idoneo alla saldatura di leghe rame-silicio o rame-zinco.
Particolarmente indicato per la saldobrasatura delle lamiere zincate
nel settore carrozzeria.
Copper/Silicium 3%
Solid wire suitable for welding of copper-zinc or copper-silicon.
Particularly suitable for brazing of galvanized sheet metal in the
bodywork.
Cuivre/Silicium 3%
Fil plein pour le soudage des alliages cuivre-zinc ou de cuivre-
silicium.Particulièrementadaptéepourlebrasagedetôlesgalvanisées
en la réparation de carrosserie de automobile.
Classificazione
Classification
Classification
Tipo di corrente
Type of current
Nature du courant
Bobina
Spool
Bobine
ø mm. 100
ø mm. 200
ø mm. 100
ø mm. 200
ø mm. 100
ø mm. 100
ø mm. 100
ø mm. 100
ø mm. 100
ø mm. 200
ø mm. 200
Quantità
Quantity
Quantité
0,7 kg.
5,0 kg.
0,7 kg.
5,0 kg.
0,4 kg.
0,4 kg.
0,5 kg.
0,7 kg.
0,7 kg.
2,0 kg.
2,0 kg.
Intensità corrente
Current intensity
30 - 100 Amp
30 - 100 Amp
60 - 200 Amp
60 - 200 Amp
60 - 170 Amp
90 - 210 Amp
90 - 210 Amp
65 - 220 Amp
40 - 100 Amp
40 - 100 Amp
65 - 220 Amp
AWS A5.18: ER 70S-6
EN ISO 14341-A: G 42 2 M G3Si1
Codice
Code
Référence
Acciaio - Steel - Acier
010871
010801
010872
010805
Alluminio/Magnesio 5% - Aluminium/Magnesium 5%
010881
010882
Alluminio/Silicio 5% - Aluminium/Silicon 5%
010844
Inox - Stainless Steel - Acier inoxidable
010892
Animato - Self-shielded - Fourré
010818
010816
Rame/Silicio 3% - Copper/Silicium 3%
Cuivre/Silicium 3%
010845
Diametro
Diameter
Diamètre
ø 0,6
ø 0,6
ø 0,8
ø 0,8
ø 0,8
ø 1,0
ø 1,0
ø 0,8
ø 0,9
ø 0,9
ø 0,8
Gas di protezione
Shielding gas
Gaz de protection
AWS A5.10: ER 5356
EN ISO 18273: S Al 5356 (AlMg5Cr(A)
AWS A5.10: ER 4043
EN ISO 18273: S Al 4043 (AlSi5(A)
AWS A5.9: ER 308L Si
EN ISO 14343-A: G 19 9 L Si
AWS A5.20: E71T-GS
AWS A5.7: ER CuSi-A
EN ISO 14640: S CuSi3Mn1 - S Cu6560
Argon/CO2
CO2
Argon
Argon
Argon/CO2
XX
Argon
M I G

MMA
TIG
A B C D E
84
Il giusto accessorio per ogni macchina
The right accessory for each equipment
Le droit accessoire pour chaque équipement
Modello
Model
Modèle
Starmos 120
Starmos 130
Starmicro 150
Starmicro 180
Starmicro 205
Mos 138EVO
Mos 168EVO
Mos 150GEN
Mos 170GEN
Mos 210GEN
Mastro 32EVO
Mastro 40EVO
Mastro 50EVO
Star 140E
Star 190E
Star 210E
Star 220E
Star 270E
Tecno 130E
Tecno 165T
Parva 140E
Parva 145E
Parva 150E
Parva 165E
Parva 175E
Domus 171E
Domus 175E
Domus 210E
T-Arc 520
T-Arc 525
T-Arc 527
T-Arc 529
T-Arc 530
T-Arc 845
P-Arc 525
P-Arc 526
P-Arc 735
P-Arc 840
P-Arc 846
E-Arc 840
E-Arc 860
Mos 138 TIG
Mastrotig 200
Decatig 200E
AD10
(000199)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
AD16
(000150)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
DS10
(000200)

-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
DS16
(000201)
-
-
-
-

-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
DS20
(000217)
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-

-
-
-
-
-
-
-

-
DS35
(000205)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-

-
-
-
-
-
-

DS50
(000207)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-

-
-
-
-
DS60
(000209)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
Porta elettrodi
Electrode holder
Pince porte electrodes
010301
010301
010301
010301
010303
010301
010301
010303
010303
010303
010303
010303
010303
010301
010301
010301
010301
010303
010301
010301
010301
010301
010301
010301
010301
010301
010301
010303
010303
010303
010303
010303
010307
010304
010303
010307
010307
010304
010304
010304
010306
010301
010303
010307
Morsetto massa
Earth clamp
Pince de masse
010310
010310
010310
010310
010311
010310
010310
010311
010311
010311
010311
010311
010311
010310
010310
010310
010310
101311
010310
010310
010310
010310
010310
010310
010310
010310
010310
101311
010311
010311
010311
010311
010315
010317
010311
010315
010315
010317
010317
010315
010317
010310
010311
010315
Cavo
Cable
Câble
010353
010353
010353
010353
010357
010353
010353
010357
010357
010357
010358
010358
010358
-
-
-
-
-
-
-
-
-
-
-
010353
-
010353
010357
010357
010358
010358
010358
010359
010360
010358
010359
010359
010360
010360
010360
010361
010353
010358
019358
Attacchi
Socket
Connecteur
010385
010385
010385
010385
010385
010385
010385
010385
010385
010385
010385
010385
010385
-
-
-
-
-
-
-
-
-
-
-
010340
-
010340
010340
010385
010385
010385
010385
010386
010387
010385
010386
010386
010387
010387
010387
010387
010385
010385
010386
Kit di saldatura MMA - MMA Welding Kit - Kit soudage MMA

a
b
58mm
9
2
m
m
a
b
a
b
AD 10 Welding Kit 160A
000199 (1 pc) 2,4+1,6m 16 mmq
AD 16 Welding Kit 180A
000150 (1 pc) 3+2m 16 mmq
DS10 Welding Kit 160A
000200 (1 pc) 3+2m 25 mmq
000201 (1 pc) 3+2m 25 mmq
000217 (1 pc) 3+2m 25 mmq
000205 (1 pc) 3+3m 50 mmq
000207 (1 pc) 3+3m 70 mmq
000209 (1 pc) 3+3m 70 mmq
Kit Saldatura
A B
C D E
A
85
Cavo - Cable - Câble
010353 10mm2
(10m) (1 pc)
010357 16mm2
(10m) (1 pc)
010358 25mm2
(10m) (1 pc)
010359 35mm2
(10m) (1 pc)
010360 50mm2
(10m) (1 pc)
010361 70mm2
(10m) (1 pc)
Pinze porta elettrodi - Electrode holders
Pinces porte electrodes
010301 160A 200A@35% (1 pc)
010303 200A 200A@35% (1 pc)
010307 300A 300A@35% (1 pc)
010304 400A 400A@35% (1 pc)
010306 600A 600A@35% (1 pc)
Morsetti di massa - Earth clamps
Pinces de masse
010310 160A (1 pc)
010311 200A 200A@35% (1 pc)
010315 300A 300A@35% (1 pc)
010317 500A 500A@35% (1 pc)
Posizionatore magnetico
Magnetic position holder
Support magnétique
(a) 010345 MPH 62 (1 pc)
(b) 010346 MPH 92 (1 pc)
Attacchi - Sockets - Connecteurs
(a) 010340 16mmq (2 pcs)
(b) 010385 25mmq (2 pcs)
(b) 010386 50mmq (2 pcs)
(b) 010387 70mmq (2 pcs)
Martellina battiscoria - Hammer
Marteau à piquer
010341 (1 pc)
Spazzola - Brush - Brosse
(a) 010342 (1 pc)
(b) 010343 (1 pc)

Electrode
Ø 1,6 mm.
Electrode
Ø 1,6 mm.
Electrode
Ø 1,6 mm.
a
b
d
c
010611 TIG Torch 110A VALVE 4m (1 pc) 010232 TIG Torch 140A 4m (1 pc) 010230 TIG Torch 180A 4m (1 pc)
110A VALVE 140A 180A
a
b
d
c
a
b
d
c
TIG
MMA
A B C D E
B B B
86
C f
Le droit accessoire pour chaque equipment
Modello
Model
Modèle
Starmos 120
Starmos 130
Starmicro 150
Starmicro 180
Starmicro 205
Mos 138EVO
Mos 168EVO
Mos 150GEN
Mos 170GEN
Mos 210GEN
Mastro 32EVO
Mastro 40EVO
Mastro 50EVO
E-Arc 840
E-Arc 860
Mos 138 TIG
Mastrotig 200
Decatig 200E
Kit TIG TG9
(000197)

-
-
-
-
-
Torcia
Torch
Torche
010611
010611
010611
010611
010611
010611
010611
010611
010611
010611
010611
010611
010611
010230
010230
010611
010232
010230
Riduttore pressione
Pressure reducer
Manodétendeur
010242
010242
010242
010242
010242
010242
010242
010242
010242
010242
010242
010242
010242
010513
010513
010513
010513
010513
Adattatore Argon
Argon adapter
Adaptateur Argon
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
010571
Cavo + Morsetto Massa
Cable + Earth Clamp
Cable + Pince de Masse
010258
010258
010258
010258
010258
010258
010258
010258
010258
010258
010258
010258
010258
010316
010316
010258
010258
010314
Tubo gas
Gas Hose
Tuyau de gaz
-
-
-
-
-
-
-
-
-
-
-
-
-
000216
000216
-
000216
000216
Cappuccio lungo - Long cap
Capuchon long
(a) 010655 (3 pc)
Diffusore - Diffuser - Diffuseur
(b) ø 1,6 010657 (3 pcs)
Pinze serra elettrodo - Electrode holder
Pince porte électrode
(c) ø 1,6 010658 (3 pcs)
Ugello - Nozzle - Buse
(d) No.6 010656 (10 pcs)
Capuchon long
(a) 010369 (3 pc)
(b) ø 1,6 010645 (3 pcs)
(b) ø 2,4 010643 (3 pcs)
(c) ø 1,6 010633 (3 pcs)
(c) ø 2,4 010635 (3 pcs)
(d) No.6 010690 (10 pcs)
(d) No.8 010691 (10 pcs)
Capuchon long
(a) 010369 (3 pc)
(b) ø 1,6 010645 (3 pcs)
(b) ø 2,4 010643 (3 pcs)
(c) ø 1,6 010633 (3 pcs)
(c) ø 2,4 010635 (3 pcs)
(d) No.6 010690 (10 pcs)
(d) No.8 010691 (10 pcs)
(c)
(c)
(c)
(c)
(c)
(c)
(c)
(c)
(c)
(c)
(c)
(c)
(c)
(d)
(d)
(d)
(d)
(d)
T I G

000197 TG 9 Kit TIG
AC
DC
Electrode
Ø 1,6 mm.
a
b
c
d
e
f
C
D
A
E
87
Tubo gas - Gas Hose - Tuyau de gaz
000216 1,5m (1 pc)
Bombole non ricaricabili
Non refillable bottles
Bouteilles non rechargeables
010503 Argon lt. 1 (1 pc)
Adattatore bombole ricaricabili/non ricaricabili
Adapter for refillable bottle/non refillable bottle
Adapteur pour bouteilles rechargeables/non rechargeables
010810 (1 pc)
Elettrodi TIG - TIG Electrodes - TIG Elettrodes
Gas di protezione
Shielding gas
Gaz de protection
Metalli saldabili
Weldable Metals
Metals soudable
Tipo di corrente
Type of current
Nature du courant
Codice
Code
Référence
Elettrodo tungsteno/ce 2%
Th/ce 2% tungsten electrode
Electrode tungstène/ce 2%
010694
010696
Elettrodo tungsteno puro
Pure tungsten electrode
Electrode tungstène
010697
010699
Diametro
Diameter
Diamètre
ø 1,6
ø 2,4
ø 1,6
ø 2,4
Quantità
Quantity
Quantité
10 pcs
10 pcs
10 pcs
10 pcs
Torcia
Torch
Torche
110A, 140A, 180A
140A, 180A
110A, 140A, 180A
140A, 180A
Intensità corrente
Current intensity
10 - 80 Amp
90 - 120 Amp
40 - 80 Amp
70 - 120 Amp
Argon
Argon
Acciai ed Inox
Steel and Stainless
Acier et inox
Leghe Leggere
Light Alloys
Alliages légers
Cavo con morsetto di massa
Cable with earth clamp
Câble avec pince de masse
010258 200A cavo 10 mm2
(2m) 25 mm2
(1 pc)
010314 350A cavo 35 mm2
(2m) 50 mm2
(1 pc)
010316 500A cavo 70 mm2
(2m) 75 mm2
(1 pc)
Riduttore di pressione - Pressure reducer - Mano détendeur
(a) 010515 CO2 (1 pc)
(b) 010499 CO2 (1 pc)
(c) 010242 CO2 (1 pc)
(d) 010513 CO2 (1 pc)
(e) 010512 CO2 (1 pc)
(f) 010571 CO2 Ar (1 pc)
T I G

Starflux
130AC
Decastar
130AC
Startwin
135EVO
Startwin
165/1EVO
Decastar
135EVO
Startwin
180E
Decastar
150E
-
180E
D-mig
420
S
-
420
T
D-mig
520
T
-
525
T
520
SD
-
525
TD
-
530
SD
Decamig
2500
D-mig
532
TDK
D-mig
530
TDK
Decamig
6350
D-mig
635
TD
D-mig
650
TD
-
660
TD
Decamig
7350
Decamig
7500
-
7600
D-mig
735
TD
D-mig
750
TD
-
760
TD
Decamig
6500
A
B
C
88
010464
010468
010470
010234
010235
010236
010237
010463
010239
010461
010462
010309
010271
010308
010270
010841
010776
010673
010627
010628
011200
011201
011202
011206
011207
010775
011205
011210
010673
010629
011203
011204
011208
011209
010241
010743
010744
010745
010370
010746
010747
140A
140A Valve
160A
180A 3m Euro
180A 4m Euro
230A 3m Euro
230A 4m Euro
340A 3m Euro
340A 4m Euro
500A H2O 3m Euro
500A H2O 4m Euro
POT1 3m Euro
POT2 3m Euro
SPOOL GUN1 6m Euro
SPOOL GUN2 6m DINSE
Kit 3 pcs: Fe ø 0,6/0,8/1,0
Flux ø 0,8/0,9/1,2
Al ø 0,8/1,0
Fe ø 0,6 (1 pc)
Fe ø 0,8/1,0 (Al ø 0,8/1,0) (1 pc)
Fe ø 0,6/0,8 (Flux ø 0,9) (1pc)
Fe ø 1,0/1,2 (1 pc)
Fe ø 0,6/0,8 (1 pc)
Fe ø 1/1,2 (1 pc)
Fe ø 1,2/1,6 (1 pc)
Fe ø 0,8/1,0 (2 pcs)
Fe ø 1,2/1,6 (2 pcs)
Flux ø 0,8/0,9/1,2 (1 pc)
Flux ø 1,2/1,6 (1 pc)
Flux ø 1,2/1,6 (2 pcs)
Al ø 0,8/1,0 (Fe ø 0,8/1,0) (1 pc)
Al ø 0,8/1,0 (1 pc)
Al ø 1,0/1,2 (1 pc)
Al ø 1,2/1,6 (1 pc)
Al ø 0,8/1,0 (2 pcs)
Al ø 1,2/1,6 (2 pcs)
Fe, Flux ø 0,6/1,0
Fe ø 0,6/0,9
Fe ø 1,0/1,2
Fe ø 1,2/1,6
Al ø 0,8/1,0
Al ø 0,8/1,0/1,2
Al ø 1,2/1,6
140 Amp @ 60%
140 Amp @ 60%
160 Amp @ 60%
180 Amp @ 60%
180 Amp @ 60%
230 Amp @ 60%
230 Amp @ 60%
340 Amp @ 60%
340 Amp @ 60%
500 Amp @ 100%
500 Amp @ 100%
180 Amp @ 60%
180 Amp @ 60%
180 Amp @ 60%
180 Amp @ 60%
3m
4m
4m
4m
3m
3m
3m
Torcia - Torch - Torche
Rullino trainafilo - Wire guide roller - Galet d'entrainement
Guaina guidafilo - Liner - Guaine pour fil

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-

-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-

-
-

-
-
-
-
-

-
-
-

-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
X

-
-
-
-
-
-
-

-
-

-
-
-
-
-

-
-
-

-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-

-
-

-
-
-
-
-
-

-
-

-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-

-
-
-
-
-

-
-

-
-
-
-

-
-
-
-
-
-

-

-
-
-
-
-
-

-
-
-
-
-
-
-
-
-

-
-
-
-
-

-
-

-
-
-
-

-
-
-
-
-
-
-

-

-
-
-
-
-

-
-
-
-
-
-
-
-
-

-
-
-
-
-

-
-

-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-

-
-
-

-
-
-

-

-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-

-
-
-

-
-
-

-

-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-

-
-
-
-

-

-

-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-

-
-
-
-

-

-

-
-
-
-
-

-
-

-
-
-
-
-
-
-
-
-
-
-

-
-
-

-
-
-

-
-
-

-

-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-

-
-
-

-
-
-

-
-
-

-

-
-
-
-
-

-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-

-
-
-
-

-

-

-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-

-
-
-
-

-

-

Fe = acciaio, steel, acier Flux = animato, self-shielded, fourré Al = alluminio, aluminum, aluminio
Accessori
Accessories
Accessoires
Macchine
Equipments
Eqiupements
M I G

010464 MIG Torch 140A 2m (1 pc)
010468 MIG Torch 140A VALVE 2m (1 pc)
010470 MIG Torch 160A 2m (1 pc)
010461 MIG Torch 500A H2O 3m EURO (1 pc)
010462 MIG Torch 500A H2O 4m EURO (1 pc)
010236 MIG Torch 230A 3m EURO (1 pc)
140A - 160A 180A 230A
340A 500A
POT 1 - POT 2 SPOOL GUN 1 - SPOOL GUN 2
A
B
C
A A
A A
A A
89
Torcia Spool Gun
Ha una bobina di filo continuo alloggiata nell’impugnatura:
è ideale per l’utilizzo di fili morbidi (alluminio) senza
problemi di trascinamento (regolazione della velocità del
filo sull’impugnatura).
Torch Spool Gun
With a continuous wire spool housed in the handle ideal
for use with soft wire (aluminium) with no drawing problems
(wire speed adjustment on the gun).
Torche Spool Gun
Une bobine de fil continu se trouve sur la poignée: idéale
pour l’utilisation de fils souples (aluminium) sans problème
d’entraînement (réglage de la vitesse du fil sur la poignée).
010308
MIG Torch SPOOL GUN 1 6m EURO (1 pc)
Al ø 0,8 - 1,0
010270
MIG Torch SPOOL GUN 2 6m DINSE (1 pc)
Al ø 0,8 - 1,0
Rullino trainafilo
Wire guide roller
Galet d’entrainement
011198 Fe ø 0,6 - 0,8 (1 pc)
011199 Al ø 0,8 - 1,0 (1 pc)
Torcia con regolazione della velocità
del filo sull’impugnatura:
ti facilita il controllo della saldatura.
Torch with wire speed adjustment
on the gun: facilitates welding control.
Torche avec réglage de la vitesse du fil
sur la poignée: facilite le contrôle du soudage.
010309
MIG Torch POT 1 3m EURO (1 pc)
010271
MIG Torch POT 2 3m DINSE (1 pc)
Rullino trainafilo - Wire guide roller
Galet d’entrainement
Guaina guidafilo - Liner - Guaine pour fil
M I G

140
A
(010464)
140A
Valve
(010468)
160A
(010470)
SPOOL
GUN1
6m
Euro
(010308)
SPOOL
GUN2
6m
Euro
(010270)
230A
3m
Euro
(010236)
230A
4m
Euro
(010237)
340A
3m
Euro
(010463)
340A
4m
Euro
(010239)
500A
H
2
0
3m
Euro
(010461)
500A
H
2
0
4m
Euro
(010462)
180A
3m
Euro
(010234)
180A
4m
Euro
(010235)
POT1
3m
Euro
(010309)
POT2
3m
Euro
(010271)
A
B
C
D
E
E
F
Fe M6 Ld
Fe M6 Ld
Fe M6 Ld
Fe M6 Ld
Fe M6 Ld
Fe M6 Ld
Fe M6 Ld
Fe M6 Hd
Fe M6 Hd
Fe M6 Hd
Fe M8
Fe M8
Fe M8
Fe M8
Al M6
Al M6
Al M6
Al M6
Al M6
Al M8
Al M8
Al M8
010240
010485
010484
010488
010489
010490
010492
010437
010436
010439
010405
010997
010998
010999
010448
010253
010449
010254
010450
010255
010451
010942
010943
010944
010945
010946
010947
010948
010949
010256
010992
010257
010993
010994
010995
010996
010443
010252
010444
010445
010406
-

-
-
-
-
-

-
-
-
-
-
-

-
-
-
-
-
-
-
-

-
-
-
-

-
-
-

-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

-
-
-
-
-
-

-
-
-

-
-
-
-
-
-

-
-
-
-
-
-
-
-

-
-
-
-

-
-
-
-

-
-
-
-

-
-
-
-
-
-

-
-
-
-
-
-
-
-

-
-
-
-

-
-
-
-
-
-
-

-
-
-

-
-

-
-

-
-
-
-
-

-
-
-
-
-

-
-
-
-
-
-
-

-
-
-

-
-

-

-
-
-
-

-
-
-
-
-
-

-
-
-
-
-
-
-

-
-
-

-
-

-
-
-
-
-
-
-
-
-
-

-
-
-
-
-

-
-
-
-

(1 pc)
(1 pc)
(1 pc)
(1 pc)
(1 pc)
(1 pc)
(1 pc)
(10 pcs)
(10 pcs)
(20 pcs)
(10 pcs)
(10 pcs)
(10 pcs)
(10 pcs)
ø 0,6 (20 pcs)
ø 0,6 (3 pcs)
ø 0,8 (20 pcs)
ø 0,8 (3 pcs)
ø 1,0 (20 pcs)
ø 1,0 (3 pcs)
ø 1,2 (20 pcs)
ø 1,0 (20 pcs)
ø 1,2 (20 pcs)
ø 1,6 (20 pcs)
ø 0,8 (20 pcs)
ø 1,0 (20 pcs)
ø 1,2 (20 pcs)
ø 1,6 (20 pcs)
ø 0,8 (20 pcs)
ø 0,8 (3 pcs)
ø 1,0 (20 pcs)
ø 1,0 (3 pcs)
ø 1,2 (20 pcs)
ø 1,0 (20 pcs)
ø 1,2 (20 pcs)
ø 1,6 (20 pcs)
ø 12 (5 pcs)
ø 12 (2 pcs)
ø 15 (5 pcs)
ø 16 (5 pcs)
ø 20 (10 pcs)

-
-
-
-
-
-
-

-
-
-
-
-
-

-
-
-
-
-
-
-
-

-
-
-
-

-
-
-
90
Lancia
Molla - Sping - Ressort
Diffusore gas - Gas diffuser - Gas diffuseur
Ugello portacorrente Acciaio - Contact tip Steel - Buse Acier
Ugello gas - Gas nozzle - Buse à gas
Portapunta - Collet body nozzle - Support buse
Fe = acciaio, steel, acier Flux = animato, self-shielded, fourré Al = alluminio, aluminum, aluminio
(a)
(a)
(a)
(a)
(a)
(a)
(a)
(b)
(b)
(b)
(c)
(c)
(c)
(c)
(a)
(a)
(a)
(a)
(a)
(c)
(c)
(c)
Ugello portacorrente Alluminio - Contact tip Aluminum - Buse Aluminio
Accessori
Accessories
Accessoires
Torce
Torches
Il giusto accessorio per ogni torcia
The right accessory for each torch
Le droit accessoire pour chaque torche
M I G

Anti stick spray
010621 (1 pc)
a
b
c
d
e
f
a b c
A B C
D E F
91
Molla - Spring - Ressort
Diffusore gas - Gas diffuser - Gas diffuseur
Portapunta - Collet body nozzle - Support buse
Ugello gas - Gas nozzle - Buse à gas
Ugello portacorrente - Contact tip - Buse
Bombole non ricaricabili
Non refillable bottles
Bouteilles non rechargeables
010501 CO2 lt. 1 (1 pc)
010502 Argon/CO2 lt. 1 (1 pc)
010503 Argon lt. 1 (1 pc)
Adattatore bombole ricaricabili/non ricaricabili
Adapter for refillable bottle/non refillable bottle
Adapteur pour bouteilles rechargeables/non rechargeables
010810 (1 pc)
Lancia - Lance
Tubo gas - Gas Hose - Tuyau de gaz
000216 1,5m (1 pc)
Riduttore di pressione - Pressure reducer - Mano détendeur
(a) 010515 CO2 (1 pc)
(b) 010499 CO2 (1 pc)
(c) 010242 CO2 (1 pc)
(d) 010513 CO2 (1 pc)
(e) 010512 CO2 (1 pc)
(f) 010571 CO2 Ar (1 pc)
M I G

010515
010810
010499
010571
000216
010810
010515
010872
ø 0,8
010776
ø 0,6
010673
ø 0,8
ø 1,0
010252
ø 12
010253
ø 0,6
010254
ø 0,8
010872
ø 0,8
010776
ø 0,6
010673
ø 0,8
ø 1,0
010252
ø 12
010253
ø 0,6
010254
ø 0,8
010499
010571
000216
010370
010257
ø 1,0
010256
ø 0,8
010881
ø 0,8
010673
ø 0,8 - 1,0
010252
ø 12
010251
010252
ø 12
010882
ø 1,0
010746
ø 0,8 - 1,0 - 1,2
010673
ø 0,8 - 1,0
010256
ø 0,8
010257
ø 1,0
010251
010252
ø 12
010882
ø 1,0
010746
ø 0,8 - 1,0 - 1,2
010629
ø 0,8 - 1,0
010256
ø 0,8
010257
ø 1,0
010746
ø 0,8 - 1,0 - 1,2
010747
ø 1,2 - 1,6
011203
ø 1,0 - 1,2 011204
ø 1,2 - 1,6
M6
ø 1,0
M6
ø 1,2
M8
ø 1,0
M8
ø 1,2
M8
ø 1,6
010746
ø 0,8 - 1,0 - 1,2
010747
ø 1,2 - 1,6
011208
ø 0,8 - 1,0 011209
ø 1,2 - 1,6
M6
ø 1,0
M6
ø 1,2
M8
ø 1,0
M8
ø 1,2
M8
ø 1,6
92
Startwin
135EVO
Startwin
165/1EVO
Decastar
135EVO
Startwin
180E
Decastar
150E
Decastar
180E
D-mig
420
S
D-mig
420
T
D-mig
520
T
D-mig
525
T
D-mig
520
SD
D-mig
525
TD
D-mig
530
SD
Decamig
2500
D-mig
530
TDK
D-mig
532
TDK
Decamig
6350
Decamig
6500
D-mig
635
TD
D-mig
650
TD
D-mig
660
TD
Decamig
7350
Decamig
7500
Decamig
7600
D-mig
735
TD
D-mig
750
TD
D-mig
760
TD
1 2 3
4 5 6
7 8 9
1
2
3
4
5
6
7
8
9
Kit MIG
010397
Kit Bombole non ricaricabili
Kit non refillable bottles
Kit Bouteilles non rechargeables
010410
Kit Bombole ricaricabili
Kit refillable bottles
Kit Bouteilles rechargeables
010415
Kit filo Acciaio bombole non ricaricabili
Kit Steel wire non refillable bottles
Kit fil acier bouteilles non rechargeables
010394
Kit filo Acciaio bombole ricaricabili
Kit Steel wire refillable bottles
Kit fil acier bouteilles rechargeables
010413
Kit filo alluminio - Kit aluminum wire
Kit fil aluminium
010420
Kit fil aluminium
010418
Kit fil aluminium
010392
Kit fil aluminium
010411
Kit fil aluminium
Codice
Code
Référence
010397
010410
010415
010394
010413
010420
010418
010392
010411

-
-
-
-

-
-
-
-

-

-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-
-

-
-
-
-
-
-
-
-

Kit GAS
Kit GAS
Kit Fe
Kit Fe
Kit Al
Kit Al
Kit Al
Kit Al
Kit Al
M I G

010351 PAC Torch 35AK 4m (1 pc)
010334 PAC Torch 40A 4m (1 pc)
010238 PAC Torch 50A 6m (1 pc) 010909 PAC Torch 100A 6m (1 pc)
010910 PAC Torch 140A 6m (1 pc)
35AK I-PAC 1235K
40A I-PAC 1235
140A
(a) 010435 (10 pcs)
(b) ø 1,4 010434 (10 pcs)
(b) ø 1,7 010433 (10 pcs)
(b) ø 3,0 010432 (10 pcs)
(c) 010430 (2 pc)
(e) 010428 (2 pc)
(l) 010425 (10 pcs)
(i) 010680 (2 pcs)
(f) 010427 (10 pcs)
(g) 010683 (2 pcs)
(d) 010684 (2 pcs)
(h) 010685 (1 pc)
100A
(a) 010435 (10 pcs)
(b) ø 1,4 010434 (10 pcs)
(b) ø 3,0 010432 (10 pcs)
(c) 010431 (2 pc)
(e) 010429 (2 pc)
(l) 010425 (10 pcs)
(i) 010680 (2 pcs)
(f) 010427 (10 pcs)
(g) 010683 (2 pcs)
(d) 010684 (2 pcs)
(h) 010685 (1 pc)
d
a2
b2
c
e
a
f
d
c
l
h
i
g
b
d
a2
a1
b2
b1
c
n
50A
(d) 010189 (2 pcs)
(a1) Hs 010164 (10 pcs)
(a2) Hs 010165 (10 pcs)
(b1) 010166 (10 pcs)
(b2) 010167 (10 pcs)
(c) 010168 (4 pcs)
(n) 010169 (1 pc)
35AK
(d) 010179 (2 pcs)
(a2) 010180 (10 pcs)
(b2) Ø 0,6 mm. 010961 (10 pcs)
(b2) Ø 0,8 mm. 010183 (10 pcs)
(c) 010198 (4 pcs)
40A
(d) 010179 (2 pcs)
(a2) 010180 (10 pcs)
(b2) Ø 0,6 mm. 010961 (10 pcs)
(b2) Ø 0,8 mm. 010183 (10 pcs)
(c) 010186 (4 pcs)
(a)
(b)
(c)
(d)
(e)
(f)
(g)
(h)
(i)
(l)
(a)
(b)
(c)
(d)
(e)
(f)
(g)
(h)
(i)
(l)
(a)
(b)
(c)
(d)
(e)
(f)
(g)
(h)
(i)
(l)
93
50A DECAPAC 60 100A DECAPAC 90
140A DECAPAC 120
Torce PAC - PAC Torches - PAC Torches
Elettrodo
Ugello
Porta ugello
Diffusore aria
Portaugello per taglio a contatto
Distanziale taglio a contatto
Distanziale per scriccatura
Carrello per taglio
Distanziale a 2 punte
Molla distanziale
Electrode
Nozzle
Nozzle holder
Swirl
Bearing cutting nozzle holder
Spacer for bearing cutting
Gouging spacer
Wheeled spacer
Spacing bush with 2 feet
Spacing ring
Electrode
Buse
Support buse
Diffuseur
Support buse pour coupe à appui
Entretoise pour coupe à appui
Entretoise pour gougeage
Entretoise avec roues
Entretoise à 2 pointes
Ressort d’espacement
P A C

94
Alimentazione monofase
circuito elettrico al quale è possibile collegare solo apparecchi monofase
(2 fili + terra o solo 2 fili). E’ la tensione normalmente disponibile nelle case.
Alimentazione trifase
circuito elettrico al quale è possibile collegare solo apparecchi trifase (3 fili + terra).
E’ la tensione normalmente disponibile nelle utenze professionali.
Arco di saldatura
è la distanza, fra la punta dell’elettrodo ed il pezzo da saldare, nella quale scorre la
corrente che crea il calore necessario alla fusione.
quantità di corrente di saldatura minima e massima che l’impianto può erogare.
Corrente alternata AC
corrente elettrica che cambia la sua direzione ad intervalli regolari definiti dal numero
dei cicli 50/60 Hertz. In corrente alternata si possono saldare elettrodi a rivestimento
rutile e con il procedimento TIG le leghe di alluminio e magnesio.
Corrente continua DC
corrente elettrica che scorre in un senso senza cambiare la direzione come nella corrente
alternata. In corrente continua si può saldare ad elettrodo e TIG acciaio, inox, titanio,
rame, bronzo, nikel, ottone.
diametro minimo e massimo degli elettrodi rivestiti che l’impianto può utilizzare.
Sono funzione del campo di regolazione.
Fusibile di rete
indica il valore, in ampere, del dispositivo che deve interrompere l’alimentazione
in caso di eccessivo assorbimento di energia.
MIG MAG
è il processo di saldatura che utilizza un arco elettrico ed un filo in bobina come
materiale d’apporto. Durante la saldatura il metallo del filo e quello del pezzo da saldare
si fondono insieme, formando un bagno fuso che raffreddandosi diventa il cordone di
saldatura. Il filo è spinto attraverso la torcia da un sistema di trascinamento motorizzato.
A differenza dell’elettrodo rivestito non serve sostituire in continuazione l’elettrodo e
non si ha la formazione di scoria da rimuovere. La protezione del bagno di saldatura
è assicurata da un gas che fluisce attraverso l’ugello della torcia creando uno schermo
fra il bagno di saldatura e l’atmosfera. Il sistema è detto MIG o MAG a seconda del tipo
di gas utilizzato:
Argon = MIG; CO2 o miscela Argon/CO2 = MAG.
MMA
è il processo di saldatura che utilizza un arco elettrico che si forma fra un elettrodo
rivestito ed il pezzo da saldare. Durante la saldatura il metallo dell’elettrodo e del pezzo
da saldare si fondono insieme formando un bagno fuso che, raffreddandosi, diventa
ilcordonedisaldatura.Ilrivestimentoesternodell’elettrodoserveacreare, vaporizzandosi,
un’atmosfera gassosa che protegge il bagno di saldatura dall’aria esterna. Forma inoltre
una scoria, a protezione del cordone di saldatura, che sarà rimossa una volta raffreddata.
NO GAS (filo animato)
è un processo simile a quello MIG MAG ma non utilizza un gas a protezione del bagno
di saldatura. Utilizza uno speciale filo animato che contiene al suo interno una sostanza
simile, per comportamento, al rivestimento esterno degli elettrodi che, vaporizzandosi,
crea un gas a protezione del bagno di saldatura dall’atmosfera.
PLASMA
è il processo di taglio che utilizza un arco elettrico ed aria compressa. L’arco elettrico
passa dall’elettrodo, contenuto nella torcia, al pezzo di metallo da tagliare attraverso
un piccolo foro dove scorre contemporaneamente anche l’aria compressa, erogata da
un compressore esterno. L’aria, portata dall’arco elettrico ad ad una temperatura
elevatissima, taglia il metallo.
numero di regolazioni della potenza di saldatura negli impianti MIG MAG.
Si seleziona in base allo spessore da saldare.
Potenza d’installazione KW (Kilowatt)
indica quanta potenza deve avere l’impianto elettrico per poter utilizzare la saldatrice.
Protezione termostatica
interrompe la corrente di saldatura quando viene superato il servizio di saldatura
(numero elettrodi/ora) e la ripristina automaticamente quando la temperatura è ritornata
nella norma.
Regolazione continua della corrente di saldatura
la regolazione è fatta in maniera molto precisa, con variazioni minime, per adattarsi
perfettamente alla varie esigenze di saldatura.
Servizio
numero di minuti che una saldatrice può operare ad un determinato amperaggio senza
che si surriscaldi od intervenga il dispositivo di protezione termica. Per esempio 200
Amp al 60% di servizio significa che la saldatrice può essere usata a cicli di sei minuti
di lavoro e quattro minuti di raffreddamento.
SPOT Saldatura a resistenza
è il processo di saldatura che utilizza il calore prodotto dalla corrente elettrica che passa
nel punto dove le superfici dei particolari da saldare vengono serrati dalla pinza
puntatrice. Il calore necessario per la saldatura è prodotto dalla resistenza generata dal
metallo al passaggio della corrente e non dall’arco elettrico.
SPOT Saldatura a studder
la saldatura a studder sfrutta il principio della saldatura a resistenza utilizzando
una speciale pistola porta-elettrodo.
Tensione a vuoto
è la tensione, misurata in Volt, presente ai cavi terminali dell’impianto. Tale tensione
è necessaria per avere immediatamente la corrente di saldatura non appena si chiude
il circuito elettrodo pezzo da saldare.
TIG
è il processo di saldatura che utilizza un elettrodo di tungsteno, contenuto nella torcia,
per creare l’arco elettrico con il pezzo da saldare. L’elettrodo di tungsteno, metallo con
un altissimo punto di fusione (3410°), non si consuma e non si fonde nel bagno di
saldatura. Se occorresse materiale d’apporto, l’operatore utilizzerà delle barrette di
materiale compatibile a quello da saldare fondendole nel cordone di saldatura. La
protezione del bagno di saldatura è assicurato da un gas protettivo che fluisce dall’ugello
della torcia.
la ventilazione forzata, raffreddando il generatore di corrente che si riscalda durante
l’utilizzo, permette di saldare più a lungo.
Alternating current AC
electrical current that reverses its direction at regular intervals, established by the cycles
number 50/60 Hertz. When using alternating current you can weld rutile electrodes
and with the TIG process, aluminium and magnesium alloys. Continuous adjustment
of welding current: This adjustment is extremely precise, with minimum changes to
perfectly meet all several welding requirements.
Direct current DC
electrical current that flows in one direction only, without reversing its course, unlike
the alternating current. When using direct current you can perform electrode and TIG
welding on steel, stainless steel, titanium, copper, bronze, nickel, brass.
Duty cycle
the number of minutes an equipment can operate at a specific amperage, without
overheating or triggering the overload protection device. For example, 200 Amp at 60%
duty cycle means that the welder can be used in cycles of six minutes working time
and four minutes cooling time.
Fuse
indicates the value, in amperes, of the device used to cut-off the power supply in case
of excessive power absorption.
Installation power KW (Kilowatt)
indicates the electric mains output power to use a welding equipment.
MIG MAG
this is a welding process using an electric arc and a spool wire as weld material. While
welding the wire and the workpiece are fused together forming a molten puddle which,
on cooling, becomes the line of welding. A motor drive system feeds the wire through
the torch. Unlike coated electrodes, you don’t need to replace the electrode each time
and no slag is formed. The welding puddle is protected by a gas that flows through the
torch’s nozzle, creating a shield between the welding puddle and the atmosphere. The
system is known as MIG or MAG, according to the type of gas used:
MIG = Argon; MAG = CO2 or Argon/CO2 mixture.
MMA
this is a welding process using an electric arc and a spool wire as weld material. While
welding the wire and the workpiece fuse together forming a molten puddle which, on
cooling, becomes the line of welding. As the external electrode coating evaporates, it
creates a gaseous atmosphere shielding the welding puddle from the outside air. It also
protects the line of welding by forming a slag, which is removed when cold.
NO GAS (Self-shielded wire)
this is a process similar to the MIG MAG, but it doesn’t use a gas to shield the welding
puddle. A special self-shielded wire is used containing a substance similar to the
electrodes external coating one and which, on evaporating, creates a gas protecting
the welding puddle from the atmosphere.
this is the voltage (Volt) of the equipment’s terminal cables. This voltage is required to
immediately obtain the welding current upon electrode workpiece circuit closing.
Overload protection
cuts off the welding current when the duty cycle limit (number of electrodes/time) has
been exceeded and restores it automatically when the temperature has returned to
normal.
PLASMA CUTTING
this is a cutting process using an electric arc and compressed air. The electric arc flows
from the electrode, fitted in the torch, to the piece of metal being cut through a small
hole in the torch together with compressed air, delivered by an external compressor.
The air, which is brought up to an extremely high temperature by the electric arc, cuts
the metal.
Single-phase power supply
electrical circuit to which it’s possible to connect only single-phase appliances
(2 wires + earth, or 2 wires only). It’s the voltage usually available at home.
SPOT Resistance welding
this welding process uses the heat produced by the electric current flowing in the point
where the surfaces of the parts to be welded are locked together by the spot welding
gun. The heat required for welding is produced by the resistance generated by the
metals to the passage of the current, rather than the electric arc.
SPOT Studder welding
studder welding takes advantage of the resistance welding principle using a special
electrode-holder gun.
Three-phase power supply
electrical circuit to which it’s possible to connect only three-phase appliances
(3 wires + earth). It’s the voltage usually available for professional uses.
TIG
this is the welding process using a tungsten electrode, fitted in the welding torch, to
create the electrical arc with the workpiece. Being a metal with an extremely high
melting point (3410°) the tungsten electrode is not consumed or melted in the welding
puddle. If weld material is required, the operator will use bars compatible with the
workpiece, melting them along the line of welding. Welding puddle shielding is provided
by a protective gas flowing from the nozzle of the torch.
Usable electrodes
minimum and maximum coated electrodes diameter can be used by an equipment.
They change according to the welding current range.
Welding arc
this is the space between the electrode’s tip and the workpiece, in which the current
flows creating the heat required for the fusion.
minimum and maximum output welding current quantity.
Welding positions
number of welding power adjustments in MIG MAG equipments. Selected according
to the thickness to be welded.
the current power source, heating up during use, is cooled by a forced ventilation,
allowing welding to continue for longer.
Alimentation monophasée
circuit électrique auquel il n’est possible de relier que des appareils monophasés (2 fils
+ terre ou seulement 2 fils). Cette tension est celle normalement disponible dans les
habitations.
Alimentation triphasée
circuit électrique auquel il n’est possible de relier que des appareils triphasés
(3 fils + terre). Cette tension est celle normalement disponible dans les utilisations
professionnelles.
Arc de soudage
il s’agit de l’espace, entre la pointe de l’électrode et la pièce à souder, dans lequel passe
le courant qui crée la chaleur nécessaire à la fusion.
Champ de réglage
quantité de courant de soudage minimum et maximum qu’un équipement peut
distribuer.
Courant alternatif AC
courant électrique qui change de direction à intervalles réguliers définis par le nombre
des cycles 50/60 Hertz. En courant alternatif, on peut souder des électrodes à enrobage
rutile et, avec le procédé TIG, les alliages d’aluminium et de magnésium.
Courant continu DC
courant électrique qui passe dans un sens sans changer de direction comme dans le
courant alternatif. En courant continu, on peut souder à l’électrode et avec procédé
TIG l’acier, l’inox, le titane, le cuivre, le bronze, le nickel, le laiton.
Electrodes utilisables
diamètre minimum et maximum des électrodes enrobées qu’un équipement peut utiliser.
Ils dépendent du champ de réglage.
Facteur de marche
nombre de minutes pendant lesquelles un poste peut souder, à une intensité de courant
déterminée, sans surchauffer ou sans qu’intervienne le dispositif de protection
thermostatique. Par exemple, 200 Amp à 60% de service signifie que le poste à souder
peut être utilisé en cycles de six minutes de travail et quatre minutes de refroidissement.
Fusible
indique la valeur, en ampères, du dispositif qui doit interrompre l’alimentation en cas
d’absorption excessive d’énergie.
MIG MAG
il s’agit du procédé de soudage qui utilise un arc électrique et un fil en bobine en tant
que matériau d’apport. Pendant le soudage, le métal du fil et celui de la pièce à souder
s’unissent en formant un bain de fusion qui, en se refroidissant, devient le cordon de
soudure. Le fil est poussé à travers la torche par un système d’entraînement motorisé.
Contrairement à l’électrode enrobée, il n’est pas nécessaire de remplacer continuellement
l’électrode et l’on travaille en absence de laitiers à éliminer. La protection du bain de
soudage est assurée par un gaz qui passe à travers la buse de la torche en créant un
écran entre le bain de soudage et l’atmosphère. Le système est dénommé MIG ou MAG
selon le type de gaz utilisé: MIG = Argon; MAG = CO2 ou mélange Argon/CO2.
MMA
ce procédé de soudage utilise un arc électrique qui se forme entre une électrode enrobée
et la pièce à souder. Pendant le soudage, le métal de l’électrode et celui de la pièce à
souder s’unissent en formant un bain de fusion qui, en se refroidissant, devient le
cordon de soudure. Le revêtement extérieur de l’électrode sert à créer, en s’évaporant,
une atmosphère gazeuse qui protège le bain de soudage de l’air extérieur. En outre, il
créeunlaitier,àprotectionducordondesoudure,quiseraéliminéaprèslerefroidissement.
NO GAS (Fil fourré)
ce procédé est similaire à celui MIG MAG mais il n’utilise pas de gaz en protection du
bain de soudage. Il utilise un fil spécial fourré en bobine qui contient une substance
similaire, par comportement, au revêtement extérieur des électrodes qui, en s’évaporant,
crée un gaz de protection du bain de soudage vis-à vis de l’atmosphère.
PLASMA
il s’agit du procédé de coupe qui utilise un arc électrique et de l’air comprimé. L’arc
électrique passe de l’électrode, contenue dans la torche, à la pièce de métal à couper
à travers un petit trou ou glisse dans le même temps l’air comprimé distribué par un
compresseur extérieur. L’air, amené par l’arc électrique à une température très élevée,
coupe le métal.
nombre de réglages de la puissance de soudage dans les équipements MIG MAG. Il est
sélectionné en fonction de l’épaisseur à souder.
Protection thermostatique
interromptlecourantdesoudagelorsquelefacteurdemarche(nombred’électrodes/heure)
est dépassé et le rétablit automatiquement quand la température retourne à la normalité.
Puissance d’installation KW (Kilowatt)
indique la puissance nécessaire à l’installation électrique pour pourvoir
utiliser un poste à souder.
Régulation continu du courant de soudage
le réglage est réalisé de façon très précise, avec des variations minimes, pour s’adapter
parfaitement aux différentes exigences de soudage.
SPOT Soudage a resistance
il s’agit du procédé de soudage qui utilise la chaleur produite par le courant électrique
qui passe sur le point où les surfaces des pièces à souder sont serrées par la pince de
soudage. La chaleur nécessaire au soudage est produite par la résistance opposée par
le métal au passage du courant et non pas par l’arc électrique.
SPOT Soudage a studder
le soudage à studder utilise le principe du soudage à résistance et emploie un
pistolet porte-électrode spécial.
Tension à vide
il s’agit de la tension, mesurée en Volts, présente aux câbles d’extrémité de l’équipement.
La tension est nécessaire pour avoir immédiatement le courant de soudage dès que le
circuit électrode pièce à souder se ferme.
TIG
il s’agit du procédé de soudage qui utilise une électrode au tungstène, présente dans
la torche, pour créer l’arc électrique avec la pièce à souder. L’électrode au tungstène a
un point de fusion très élevé (3410°) et ne s’use pas ni ne fond dans le bain de soudage.
Si le métal d’apport est nécessaire, l’opérateur utilise des barrettes de matériau compatible
avec celui à souder, en les fondant dans le cordon de soudure. La protection du bain
de soudage est assurée par un gaz protecteur qui passe par la buse de la torche.
la ventilation forcée refroidit le générateur de courant qui chauffe pendant l’utilisation
et elle permet donc de souder davantage.
Glossaire de Soudure
Welding Glossary
Glossario Saldatura

95
Alimentazione: monofase
Circuito elettrico al quale è possibile collegare solo apparecchi monofase
(2 fili + terra o solo 2 fili). È la tensione normalmente disponibile nelle
case.
Alimentazione: trifase
Circuito elettrico al quale è possibile collegare solo apparecchi trifase (3
fili+terra).Èlatensionenormalmentedisponibilenelleutenzeprofessionali.
Capacità batteria (A/h)
Indica il valore della batteria più piccola e più grande che si consiglia di
ricaricare con un dato carica batterie. La capacità nominale di riferimento
è calcolata su un periodo di 15 ore, sufficiente per avere una ricarica
ottimale (circa 80% della capacità). Gli Ampere/ora indicano quanta
energia può accumulare la batteria.
Carica rapida
Serve a caricare una batteria in tempi ristretti. Questa funzione, utile in
situazioni d’emergenza, ripristina rapidamente la potenza della batteria
ma non permette una carica ottimale e, se utilizzata di frequente, riduce
l’efficienza della batteria.
Corrente di avviamento: Amp 0 Volt CC - Amp 1 Volt / el
Indica, con due diversi metodi di misura, gli Ampere che un carica batterie
con la funzione booster (avviamento rapido) eroga per pochi secondi e
che, sommati a quelli erogati dalla batteria, permettono di avviare un
motore.
0 Volt CC = Corrente di picco in avviamento
1 Volt / el = Corrente di carica convenzionale EN 60335-2-29 (1V/C)
Corrente di carica: media / efficace
Indica, con due diversi metodi di misura, la corrente che il carica batterie
trasferisce alla batteria.
La tensione di carica della batteria è automaticamente limitata per evitare
di sovraccaricare la batteria ed evitare l’evaporazione dell’elettrolito.
Posizioni di carica
Sono presenti in alcuni carica batterie e servono a regolare gli Amperes
erogati.
Potenza
Indica quanta potenza deve avere l’utenza elettrica per poter alimentare
il carica batterie.
E’ la tensione della batteria che deve essere ricaricata. Ogni batteria è
composta da più celle da 2 Volts cadauna; le batterie più tipiche sono
da 6, 12, 24 Volts
Tipo di batteria
Batteria al Ni-Cd
Utilizza componenti in Nikel Cadmio che assicurano una durata molto
elevata. Per il costo elevato trova utilizzo solo in impieghi speciali
(sistemi di allarme, sicurezza, etc.)
Batteria al piombo con elettrolito liquido
E’ utilizzata nel settore autotrazione. La batteria è costituita da più
elementi in composti di piombo (celle), annegati in una soluzione di
acqua ed acido solforico.
Batteria al piombo elettrolito Gel
Contiene acido solforico che assorbito da Silica forma una gelatina. Il
vantaggio dato da questa soluzione è l’impossibilità di avere perdite
diacidoincasodiribaltamentiorotture.Èimportantenonsovraccaricarla
per evitare l’evaporazione dell’elettrolito.
Batteria al piombo sigillata “senza manutenzione”
Non può essere aperta per aggiungere l’elettrolito, quindi è importante
non sovraccaricarla per evitare l’evaporazione del liquido. In realtà
anche questa batteria ha dei fori per lo sfiato dei gas.
Batterie al piombo AGM
Contiene acido solforico assorbito da separatori in fibra di vetro. Il
vantaggio dato da questa soluzione è l’impossibilità di avere perdite
diacidoincasodiribaltamentiorotture.Èimportantenonsovraccaricarla
per evitare l’evaporazione dell’elettrolito.
Batterie al piombo Ca-Ca
Nelle piastre positive e negative l’antimonio è sostituito da una lega
di Calcio.
L’evaporazione del’elettrolito e l’autoscarica della batteria sono minori
rispetto alle batterie con antimonio.
Batterie al piombo per trazione
Batterie per veicoli elettrici: carrelli elevatori, spazzatrici, ecc.
Battery capacity (A/h)
Indicates the values for the smallest and largest batteries that can be
recharged using a battery charger. The rated reference capacity is
calculated over a period of 15 hours, which is sufficient to give an
optimum recharge (approximately 80% of the capacity). The Amperes/hour
indicate how much energy can be accumulated by the battery.
Battery types
Ni-Cd battery
Uses Nickel-cadmium components for long life. Due to its high cost it
is only used for special purposes (alarm systems, safety devices, etc.
Pb/Wet battery
Used in the automotive sector. The battery comprises a number of
elements made of lead compounds (cells), covered by a solution of
water and sulphuric acid.
Pb/Gel lead battery
Contains sulphuric acid which forms a gel when absorbed by Silica.
The advantage of this is that there is no risk of acid leaking in the event
of overturning or breakage. Never overcharge the battery, to prevent
evaporation of the electrolyte.
Maintenance free lead battery
Cannot be opened to add electrolyte, so the battery must never be
overcharged, to avoid evaporation of the liquid. This type of battery
also has gas outlet holes.
Pb/AGM lead battery
Contains sulphuric acid absorbed in a fiber glass mat separator. The
advantage of this is that there is no risk of acid leaking in the event
of overturning or breakage. Never overcharge the battery, to prevent
evaporation of the electrolyte.
Pb/Ca-Ca lead battery
On both positive and negative plates the antimony is replaced by a
calcium alloy.
The electrolyte evaporation and the the self-discharge are lower than
that of antimony batteries.
Traction Pb lead battery
Batteries for electric vehicle: Forklifts, sweepers,etc.
Boosting current: Amp 0 Volt CC - Amp 1 Volt / el
Indicates, with two different methods of measurement, the Amperes that
a battery charger with booster function (Start-assist) provides for a few
seconds and which, added to those provided by the battery, allows you
to start an engine.
0 Volt CC = Starting peak current
1 Volt /el = Rated charge current EN 60335-2-29 (1V/C)
Charging current: Average / effective
Twodifferentformsofmeasurementindicatethecurrentbeingtransferred
to the battery by the battery charger.
Charging positions
These are found in certain battery chargers, and regulate the Amperes
delivered.
Fast charging
Used to charge a battery in a short period of time. This function, useful
in emergency situations, rapidly restores battery power but does not
allow optimum charging and, if used frequently, reduces the efficiency
of the battery itself.
Input voltage: single-phase
Electrical circuit to which it is possible to connect only single-phase
appliances (2 wires + earth, or 2 wires only). This is the type of power
supply normally available in the home.
Input voltage: Three-phase
Electrical circuit to which it is possible to connect only three-phase
appliances (3 wires + earth). This is the type of power supply normally
available for professional users.
This is the voltage of the battery to be recharged. Each battery is made
up of a number of 2 Volt cells; the most common types of battery are
6, 12, 24 Volts.
Power
Indicates the power supply required to feed the battery charger.
Voltage limitation
The charging voltage is automatically limited in order to prevent
overcharging and to prevent evaporation of the electrolyte.
Alimentation: monophasée
Circuit électrique auquel il n’est possible de brancher que des appareils
monophasés (2 fils + terre ou seulement 2 fils). Cette tension est celle
normalement disponible dans les habitations
Alimentation: triphasée
Circuit électrique auquel il n’est possible de brancher que des appareils
triphasés (3 fils + terre). Cette tension est celle normalement disponible
dans les utilisations professionnelles.
Capacité batterie (A/h)
Indique la valeur de la batterie plus petite et de la batterie plus grande
qu'il est conseillé de recharger avec un chargeur de batteries. La capacité
nominale de référence est calculée sur une période de 15 heures, qui
suffisent pour une recharge optimale (environ 80% de la capacité). Les
Ampères/Heure indiquent combien d'énergie la batterie peut accumuler.
Charge rapide
Elle sert à charger une batterie dans un délai réduit. Cette fonction utile
en situation d'urgence rétablit rapidement la puissance de la batterie
mais ne permet pas la charge optimale et nuit à son efficacité si elle est
utilisée assez fréquemment.
Courant de démarrage: Amp 0 Volt CC - Amp 1 Volt / el
Indique, avec deux méthodes de mesure différentes, les Ampères qu'un
chargeur de batterie distribue grâce à la fonction booster (démarrage
rapide)pendantquelquessecondesetquiunefoisajoutésàceuxdistribués
par la batterie, permettent de démarrer un moteur.
0 Volt CC = Courant de pic en demarrage
1 Volt /el = Courant conventoinnel de charge EN 60335-2-29 (1V/C)
Courant de charge: moyen/effectif
Indique, avec deux méthodes de mesure différentes le courant que le
chargeur transfère à la batterie.
Latensiondechargeestautomatiquementlimitéeafind'éviterlasurcharge
et pour éviter l'évaporation de l'électrolyte.
Positions de charge
Sont présentes dans certains chargeurs de batteries et servent à régler
les Ampères distribués.
Puissance
Indiquecombiendepuissancedoitavoirlerésauélectriquespouralimenter
le chargeur de batterie.
C'est la tension de la batterie qui doit être rechargée. Chaque batterie se
compose de plusieurs cellules à 2 Volts chacune; les batteries les plus
typiques sont de 6, 12, 24 Volts.
Type de batteries
Batterie au Ni-Cd
Utilise des composants en Nickel cadmium qui assurent une durée très
élevée. A cause de son coût élevé, elle ne peut être utilisée que pour
des applications spéciales (telles que systèmes d'alarme, sécurité etc.)
Batterie au plomb à l’électrolyte liquide
Est utilisée dans le secteur de l'auto traction. La batterie se compose
de plusieurs éléments dans des agglomérés de plomb (cellules), noyés
dans une solution d'eau et d'acide sulphurique.
Batterie au Pb/Gel
Contient de l'acide sulfurique qui, absorbé par le silex, forme un gel.
L'avantage de cette solution est l'impossibilité d'avoir des pertes d'acide
en cas de retournements ou ruptures. Il est important de ne pas la
surcharger pour éviter l'évaporation de l'électrolyte.
Batterie au plomb scellée “sans entretien”
Elle ne peut pas être ouverte pour y ajouter l'électrolyte; il est donc
indispensable de ne pas la surcharger pour éviter l'évaporation du
liquide. En réalité, même cette batterie présente des trous pour
l'évacuation des gaz.
Batterie au Pb/AGM
Contient de l'acide sulfurique, absorbé dans un séparateur de fibre de
verre. L'avantage de cette solution est l'impossibilité d'avoir des pertes
d'acide en cas de retournements ou ruptures. Il est important de ne
pas la surcharger pour éviter l'évaporation de l'électrolyte.
Batterie au Pb/Ca-Ca
Sur les plaques à la fois positifs et négatifs de l'l'antimoine est remplacée
par un alliage de calcium.
L'évaporation d'électrolyte et la l'auto-décharge est inférieure à celle
des batteries d'antimoine.
Batterie au Pb pour traction
Batteries pour véhicules électriques: Chariots élévateurs, balayeuses,
etc.
Glossaire Chargeurs de Batteries
Battery Charger Glossary
Glossario Carica Batterie

www.ramstudio.sm
AA0070
DECA S.p.A.
Strada dei Censiti, 10
Zona Industriale Rovereta
47891 Falciano
Repubblica di San Marino
Tel.
Fax
da/from Italy
from other Countries
0549 910711
+378 0549 910711
0549 908360
+378 0549 908360
da/from Italy
deca@decaweld.com
www.decaweld.com
EUROPEAN
PRODUCT
SAN MARINO
ITALY
DECA DIFFUSION s.r.l.
Via Ausa, 179
Cerasolo Ausa
47853 Coriano (RN)
Italy
Tel.
Fax
da/from Italy
0541 390522
+39 0541 390522
0541 309047
+39 0541 309047
da/from Italy
decadiffusion@decaweld.com
EU DISTRIBUTOR

Deca catalogo 2012 i en-fr

More Related Content

Similar to Deca catalogo 2012 i en-fr

More from mkpq pasha

Recently uploaded

Deca catalogo 2012 i en-fr
