Dat001 クラウドデータウ
- 1. Session ID: DAT001 本情報の内容（添付文書、リンク先などを含む）は、MicrosoftTech Summit 開催日（2016年11月1－2日）時点のものであり、予告なく変更される場合があります。
- 2.
- 3.

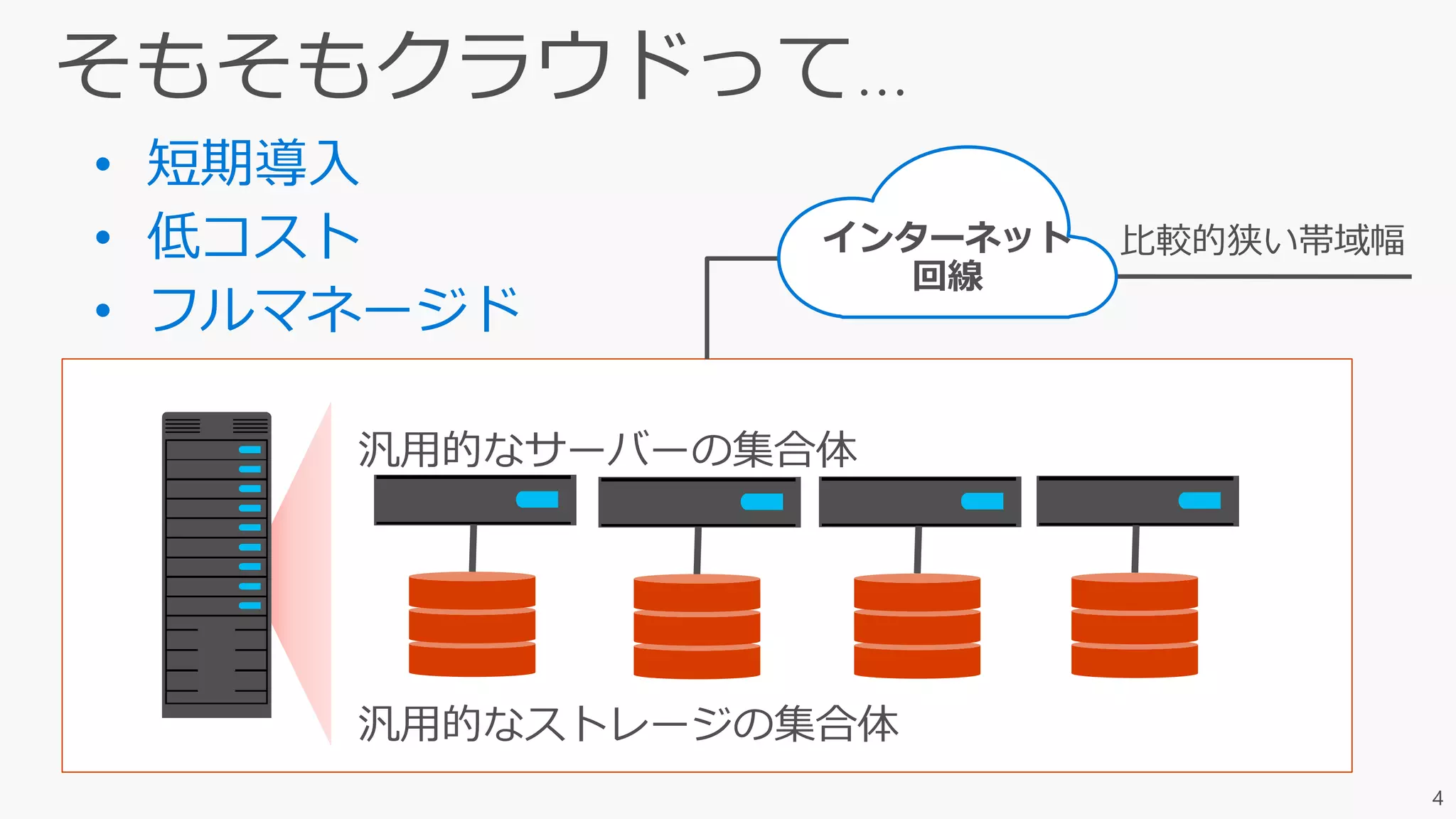

- 4. 4 • 短期導入 • 低コスト •フルマネージド インターネット 回線
- 5.
- 6. 既存のデータウェアハウス ソリューションにおける課題は？ (複数回答) ある調査によると。。。 0%5% 10% 15% 20% 25% 30% 35% 40% 45% 50% 43% 38% 37% 37% 33% 32% 30% 19% 3% 柔軟に拡張（スケール）できない メンテナンス／運用コストが高い 初期投資が高い 教育コストが高い パフォーマンスが遅い 技術者が少ない システム導入工数が多い 非構造化データを扱えない 課題は特にない [Source] “State of the Data Warehouse” survey conducted for Snowflake by Dimensional Research in March 2015 6
- 7.
- 8.
- 9.
- 10.
- 11. IoT Hub Data Catalog Data Factory Event Hub SQL Data Warehouse DataLake Store HDInsight Stream Analytics Data Lake Analysis Machine Learning Cortana Bot Framework Cognitive Service インテリジェンス 可視化 Power BI 11 Document DB
- 12. SQL Server テクノロジーを活用した「データウエアハウス」のPaaSサービス AzureAzure Saas Azure Public Cloud Office 365Office 365 12
- 13.
- 14.
- 15.
- 16.
- 17. 17 時 間 制御ノード コンピュート コンピュート 制御ノード コンピュートコンピュート 追加中 コンピュート 制御ノード コンピュート コンピュートコンピュート
- 18. 18 コンピュート ノード コンピュート ノード コンピュート ノード コンピュート ノード コントロールノード ユーザーからの接続と コンピュートとストレージの調整 Premium ストレージ D51 D52 D53 D60 … D41 D42 D43 D50 … D31 D32 D33 D40 …D21 D22 D23 D30 … D11 D12 D13 D20 … D1 D2 D3 D10 … Azure SQLData Warehouse は「コントロールノード」、「コンピュートノード」、「ストレージ」の 3層が分離しているので、コンピュートリソースが伸縮自在なのでコストの低減に役立ちます。 最高クラスの Premium Storage (SSD) コントロール ノード

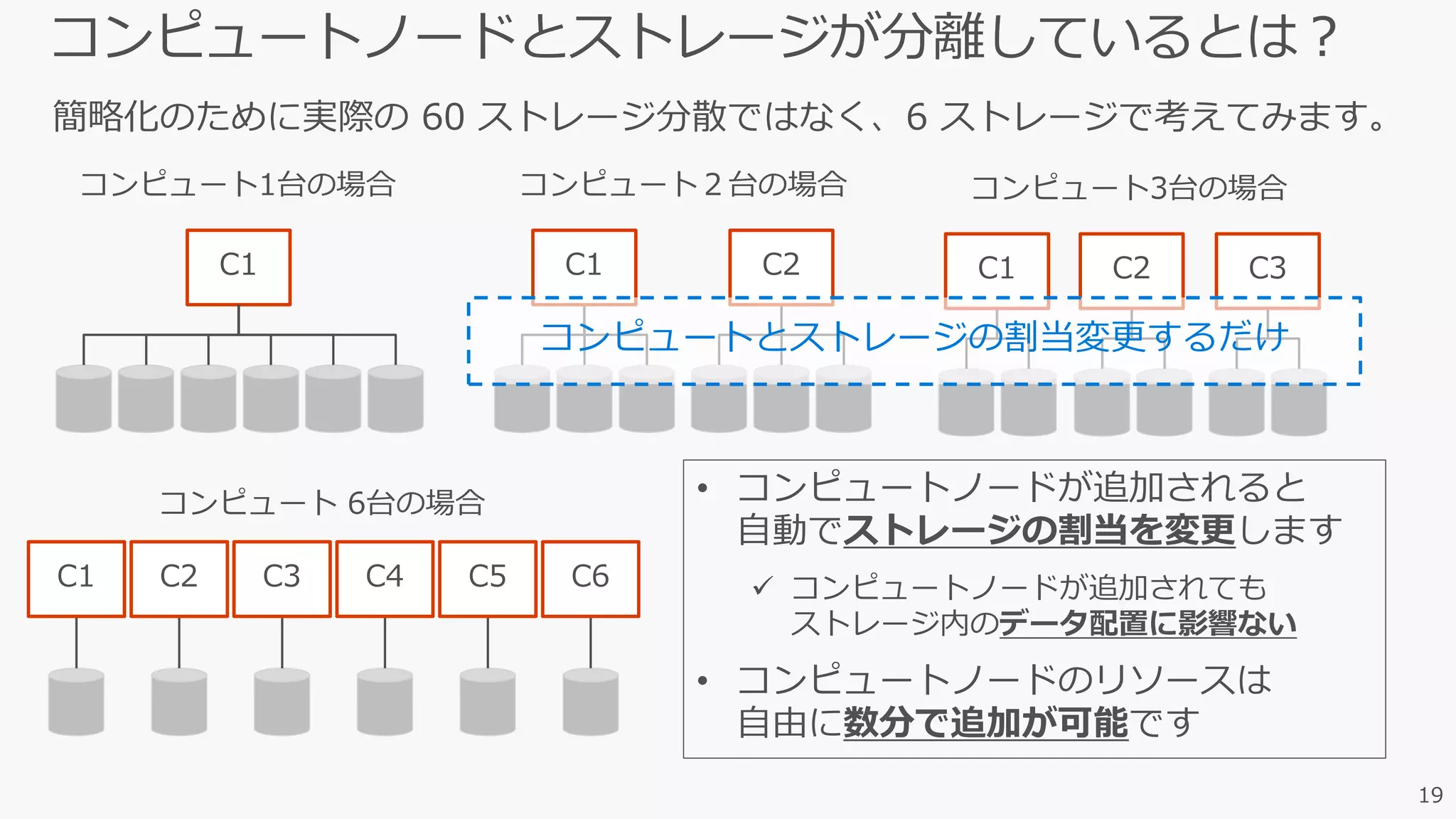

- 19. 19 C1 C1 C2C1 C2 C3 C1 C2 C3 C4 C5 C6 コンピュートとストレージの割当変更するだけ
- 20.
- 21. クエリ性能のパワーを表す指標 DWH において最も重要な以下の 3要素を数値化 • 行のスキャン性能 • ロード性能 • ノード間のコピー性能 スキャン性能 3.36M row/sec ロード性能 130K row/sec ノード間のコピー 性能 350K row/sec 100 DWU あたりの参考性能 ※参考値であり今後変更される可能性があります 100 DWU＝ 1 コンピュートノード 21
- 22.
- 23.
- 24.
- 25. DWU 100 DWU 200 DWU 300 DWU 400 DWU 500 DWU 600 DWU 1000 DWU 1200 DWU 1500 DWU 2000 DWU 3000 DWU 6000 コントロールノード数 1 コンピュートノード数 12 3 4 5 6 10 12 15 20 30 60 ストレージ数 60 1 コンピュートノード当りの ストレージ数 60 30 20 15 12 10 6 5 4 3 2 1 25
- 26.
- 27.
- 28.

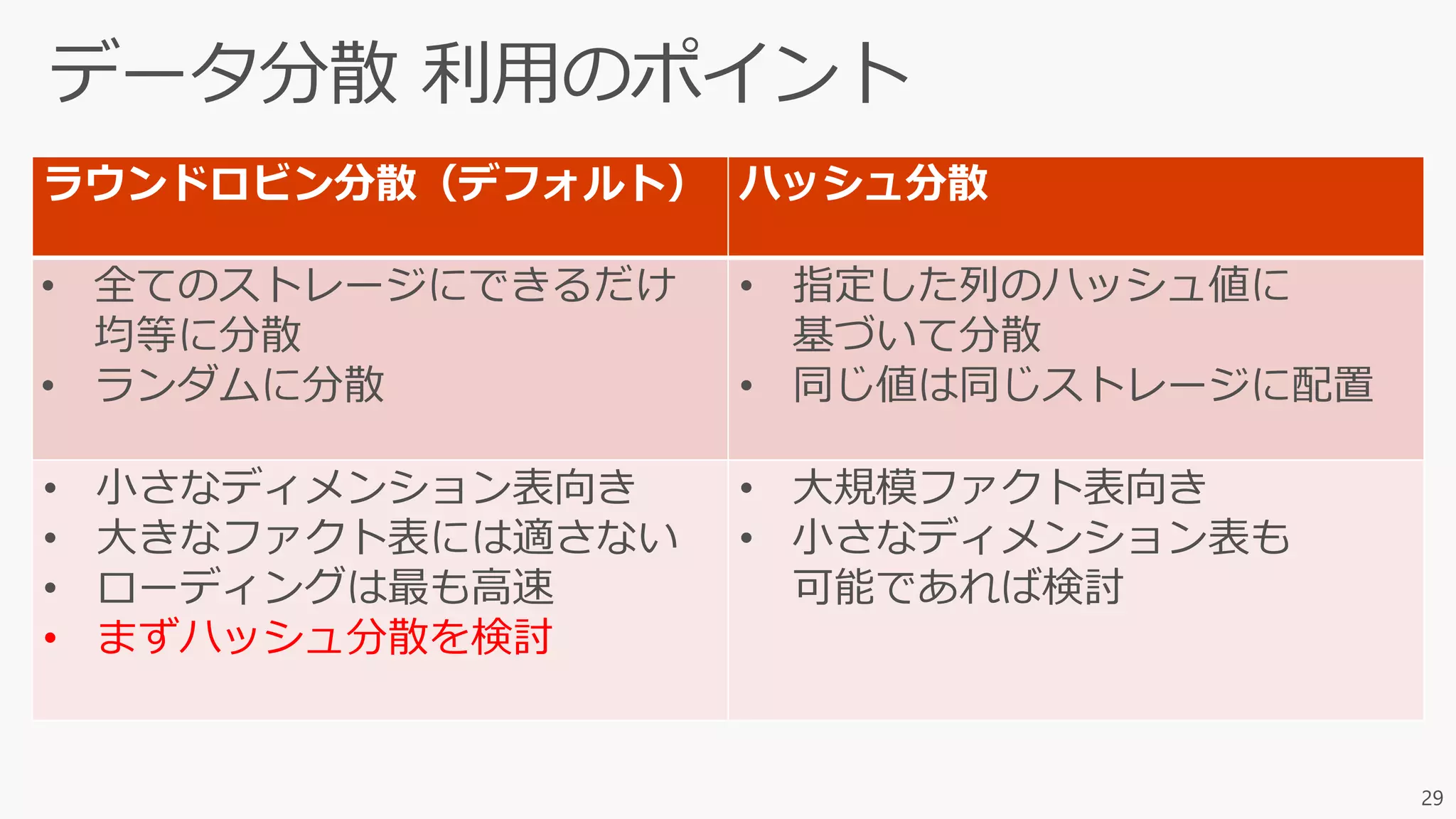

- 29. ラウンドロビン分散（デフォルト） ハッシュ分散 • 全てのストレージにできるだけ 均等に分散 •ランダムに分散 • 指定した列のハッシュ値に 基づいて分散 • 同じ値は同じストレージに配置 • 小さなディメンション表向き • 大きなファクト表には適さない • ローディングは最も高速 • まずハッシュ分散を検討 • 大規模ファクト表向き • 小さなディメンション表も 可能であれば検討 29
- 30. • データの偏りを回避すること • カーディナリティが高いこと →不向き：都道府県コード、地域コードなど • 値の偏りが大きい列でないこと（均等に分散させるため） • NULL 値は 1 つのストレージに集中するので、Null値が 多い列は避ける • データのノード間の移動を最小化すること • JOIN, GROUP BY, DISTINCT, HAVING で使用される列 • 結合する両テーブルのキーのデータ型を一致させる • WHERE 句で使われていない列であること 〇 × 30 均等に分散 値の偏り 大きい
- 31.
- 32.
- 33.
- 34. 34 Express Route お客様のオンプレミス環境と MicrosoftAzure 間を接続する高速専用線ネットワークサービスです。 大規模データウェアハウス環境に必要な初期構築、定期的なデータのロード処理を 「高速で安全なネットワーク環境」で実現致します。
- 35.
- 36. Azureの各国コンプライアンスへの適合状況 (2016年 10月 12日現在) https://www.microsoft.com/en-us/TrustCenter/Compliance/default.aspx ISO 27001 PCI DSS Level 1 SOC 1 Type 2 SOC 2 Type 2 ISO 27018 Cloud Controls Matrix v3.0.1 Content Delivery and Security Association Shared Assessments SOC 3 MPAA Singapore MTCS Level 3 United Kingdom G-Cloud Australian Signals Directorate New Zealand GCIO China GB 18030 European Union Model Clauses Argentine Data Protection Act 25.326 China TRUCS Canadian Privacy Laws FISMAHIPAA / HITECH FIPS 140-2 DISA Level 2 (DIACAP) FERPAFedRAMP P-ATO 21 CFR Part 11 IRS 1075 Section 508 VPATs NIST 800-171 MARS-E GxP DIACAP Japan My Number Act Japan Financial Services ENISA IAF Cloud Security Mark Gold Spain ENS FACT EU-US Privacy Shield ISO/IEC 27017 China Multi Layer Protection Scheme ISO 22301 Germany IT Grundschutz workbook 36
- 37.

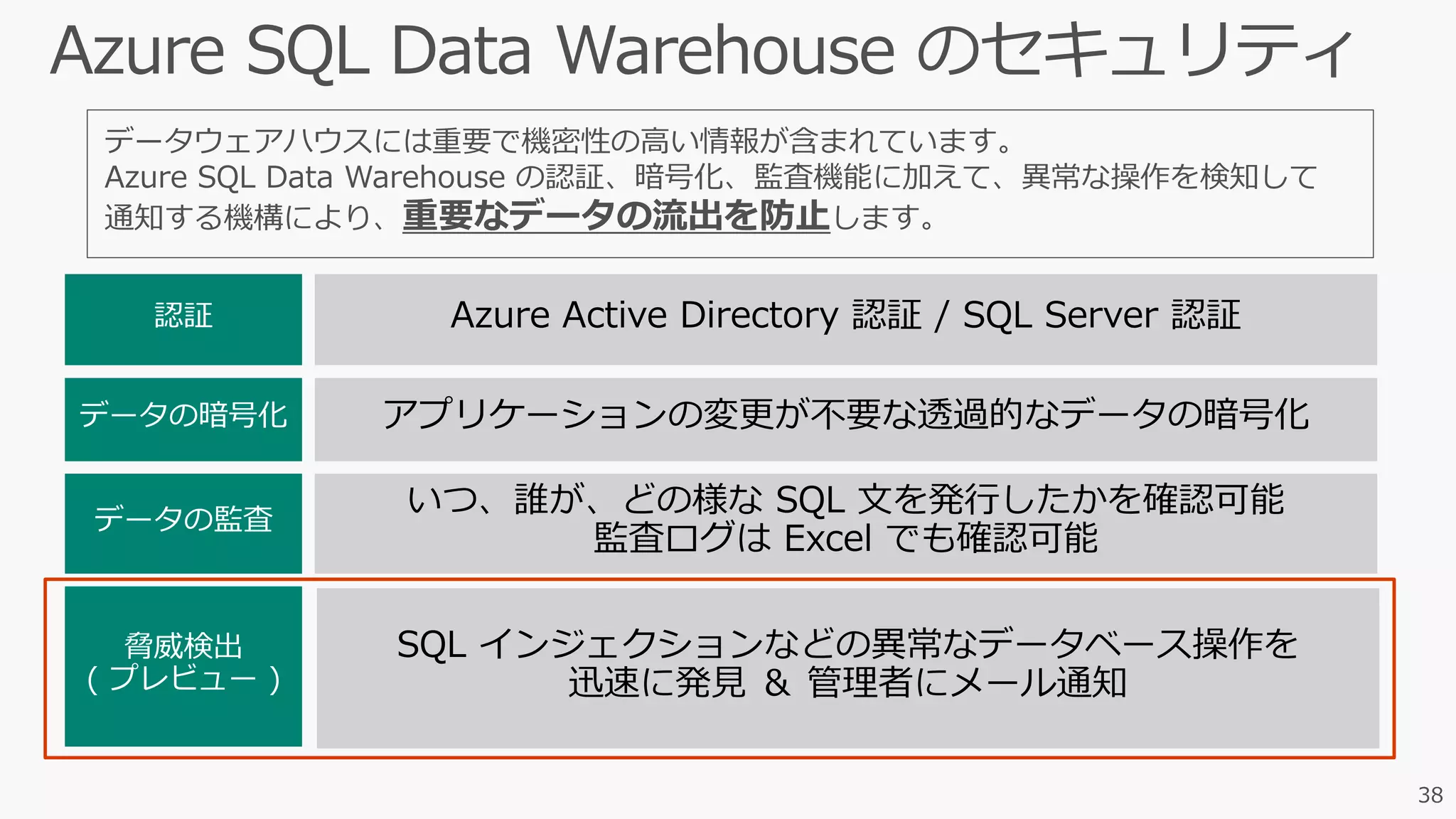

- 38. 38 データウェアハウスには重要で機密性の高い情報が含まれています。 Azure SQL DataWarehouse の認証、暗号化、監査機能に加えて、異常な操作を検知して 通知する機構により、重要なデータの流出を防止します。
- 39.
- 40.
- 41.
- 42.
- 43.
- 44. 44 Azure SQL DataWarehouseで試してみました
- 45. customer c_custkey bigint c_name varchar25 c_address varchar 40 c_nationkey int c_phone char 15 c_acctbal float c_mktsegment char 10 c_comment varchar 117 nation n_nationkey int n_name char 25 n_regionkey int n_comment varchar 152 region r_regionkey int r_name char 25 r_comment varchar 152 Lineitem l_orderkey bigint l_partkey bigint l_suppkey bigint l_linenumber bigint l_quantity float l_extendedprice float l_discount float l_tax float l_returnflag char 1 l_linestatus char 1 l_shipdate date l_commitdate date l_receiptdate date l_shipinstruct char 25 l_shipmode char 10 l_comment varchar 44 orders o_orderkey bigint o_custkey bigint o_orderstatus char 1 o_totalprice float o_orderdate date o_orderpriority char 15 o_clerk char 15 o_shippriority int o_comment varchar 79 part p_partkey bigint p_name varchar 55 p_mfgr char 25 p_brand char 10 p_type varchar 25 p_size int p_container char 10 p_retailprice float p_comment varchar 23 partsupp ps_partkey bigint ps_suppkey bigint ps_availqty int ps_supplycost float ps_comment varchar 199 supplier s_suppkey bigint s_name char 25 s_address varchar 40 s_nationkey int s_phone char 15 s_acctbal float s_comment varchar 101 TPC-H（売上分析データウェアハウス）のデータモデル http://www.tpc.org/tpch/default.asp 45
- 46. テーブル名 件数 ファイルサイズ(MB)DB内サイズ(MB) Supplier 10,000,000 1,382 950 Region 5 0 1 Nation 25 0 1 Part 200,000,000 23,778 9,931 PartSupp 800,000,000 118,724 78,301 Customer 150,000,000 23,782 16,379 Orders 1,500,000,000 173,979 90,316 Line Item 5,999,989,709 （約60億行） 781,771 315,059 46
- 47. 47 0.00 0.50 1.00 1 5 610 15 20 クエリ実行時間相対比率 DWU500 DWU1000 DWU2000 DWU3000 Q Q Q Q Q Q

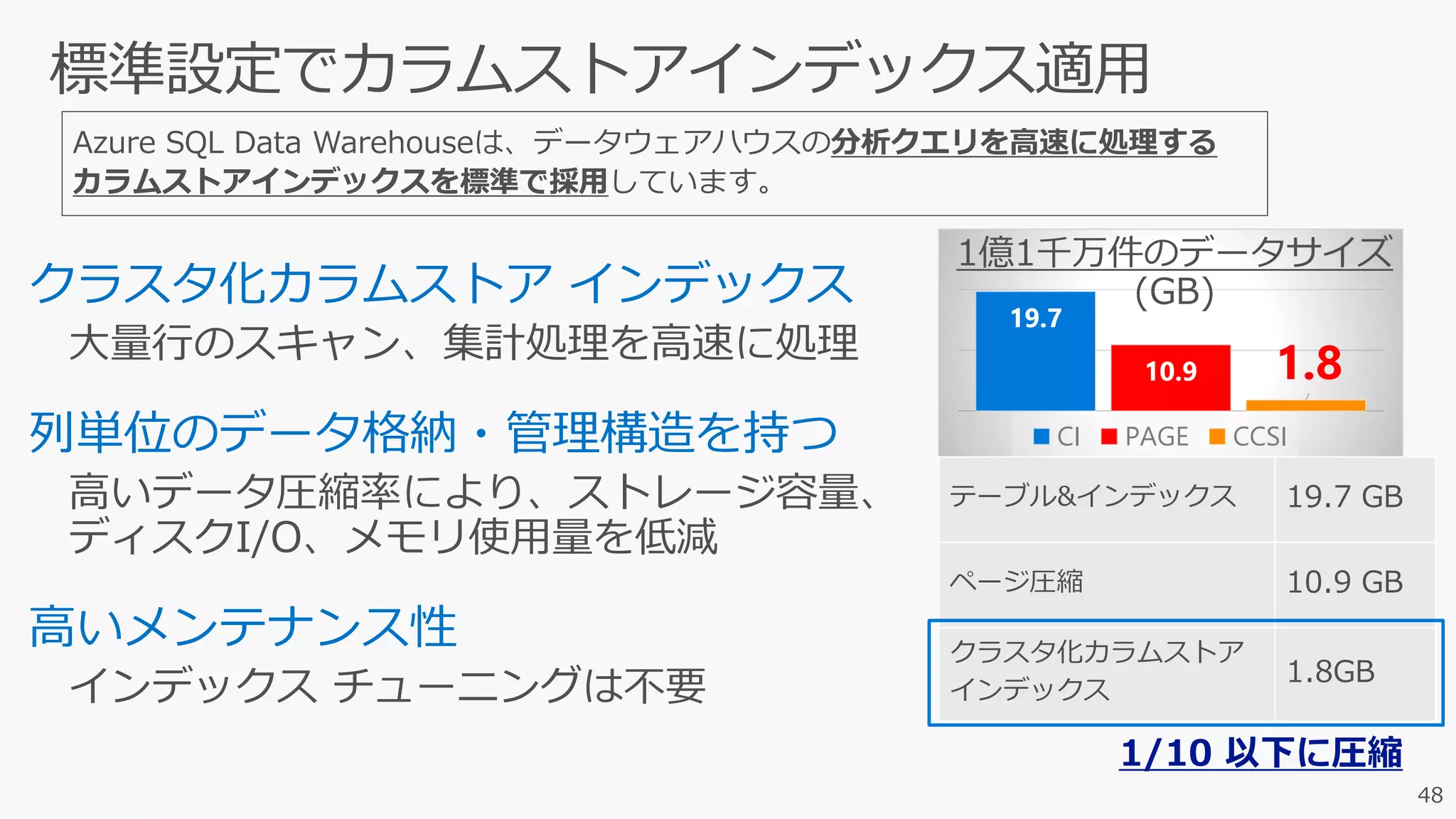

- 48. 48 Azure SQL DataWarehouseは、データウェアハウスの分析クエリを高速に処理する カラムストアインデックスを標準で採用しています。 19.7 10.9 1.8 CI PAGE CCSI テーブル&インデックス 19.7 GB ページ圧縮 10.9 GB クラスタ化カラムストア インデックス 1.8GB 1/10 以下に圧縮
- 49.

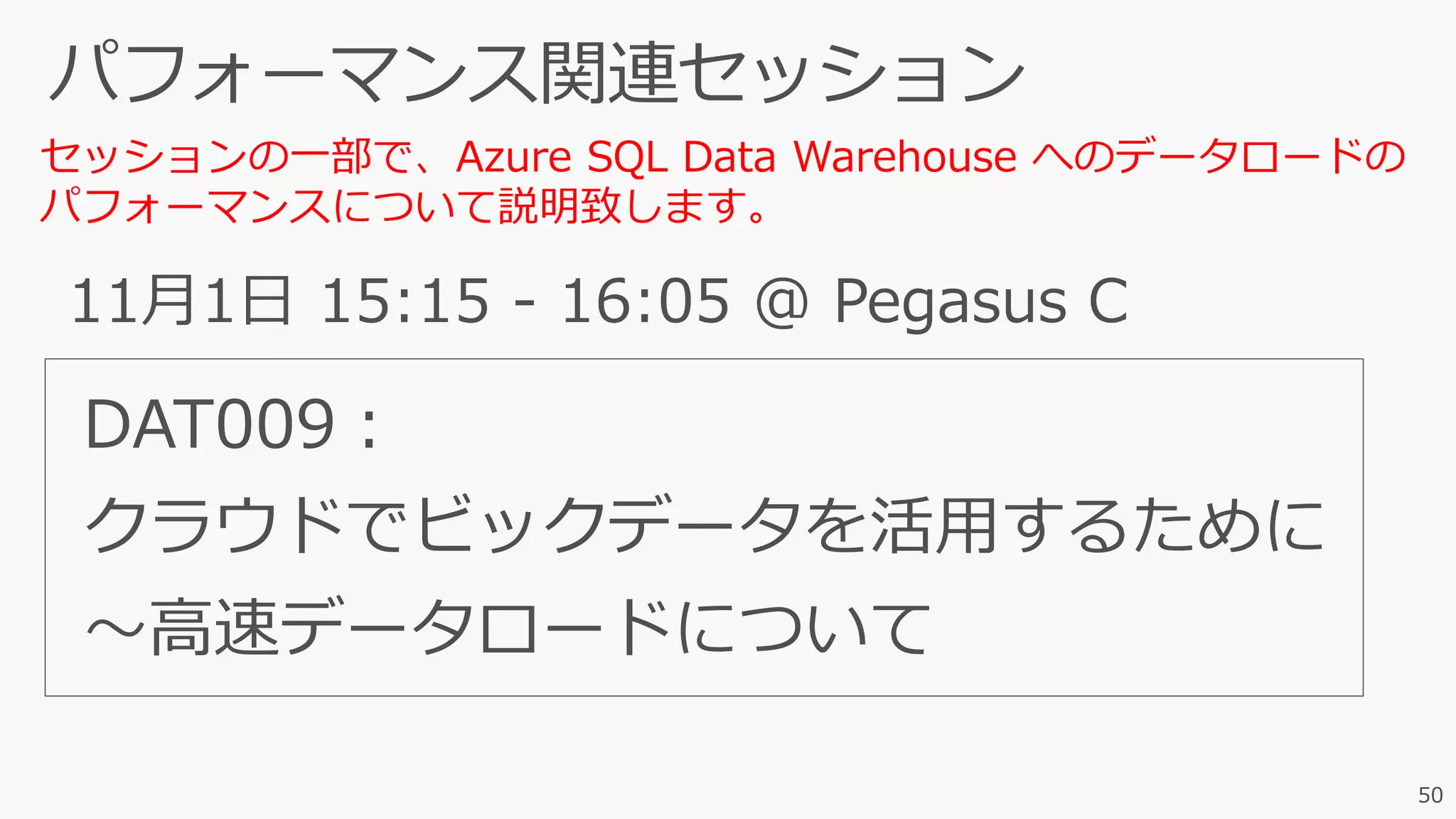

- 50. 50 11月1日 15:15 -16:05 @ Pegasus C DAT009： クラウドでビックデータを活用するために ～高速データロードについて セッションの一部で、Azure SQL Data Warehouse へのデータロードの パフォーマンスについて説明致します。
- 51.
- 52. SQL Azure SQL Data Warehouse 業務 データ 同時実行数 データロード 処理能力 データ蓄積容量 AzureSQL Data Warehouseを初期導入する際には、以下の３つのポイントでどのくらいの 処理性能（DWU）を設定するか見積もることができます。 52
- 53. ＞160 TB 80-160 TB 60-80TB 48-60 TB 36-48 TB 20-36 TB 16-20 TB 12-16 TB 8-12 TB 4-8 TB 0-4 TB DWU 100 200 300 400 500 600 1000 1200 1500 2000 3000 6000 データベースに格納するデータ容量のサイズを目安に、おおよその DWU を選択します。以下の図の ガイドラインの最小 DWU からはじめて実際の負荷とパフォーマンスにあわせて DWU を調整します。 例えば10TBのデータを蓄積して 処理を行いたい場合は、 300～600DWUの値を 初期設定として推奨します。 53 データロード後の圧縮後のサイズ*1 *1: カラムストアベース圧縮前提サイズ。もし行ストアベースで見積る場合は上記表の５倍の値をご利用ください
- 54. データロード処理能力 データロードの処理性能は、Polybase を利用する前提（並列データロード）で、1時間あたりのロード可能な データ量を目安にDWUを選択します。 113 225338 450 563 675 1125 1350 1688 2250 3375 6750 0 1,000 2,000 3,000 4,000 5,000 6,000 7,000 8,000 100 200 300 400 500 600 1000 1200 1500 2000 3000 6000 GB/Hour DWU 例えば1時間に500GBのデータロードを 完了したい場合は、500DWU以上の 設定を推奨します。 データサイズで決定したDWUと 比較して大きい方を採用します。 54 GB/時間

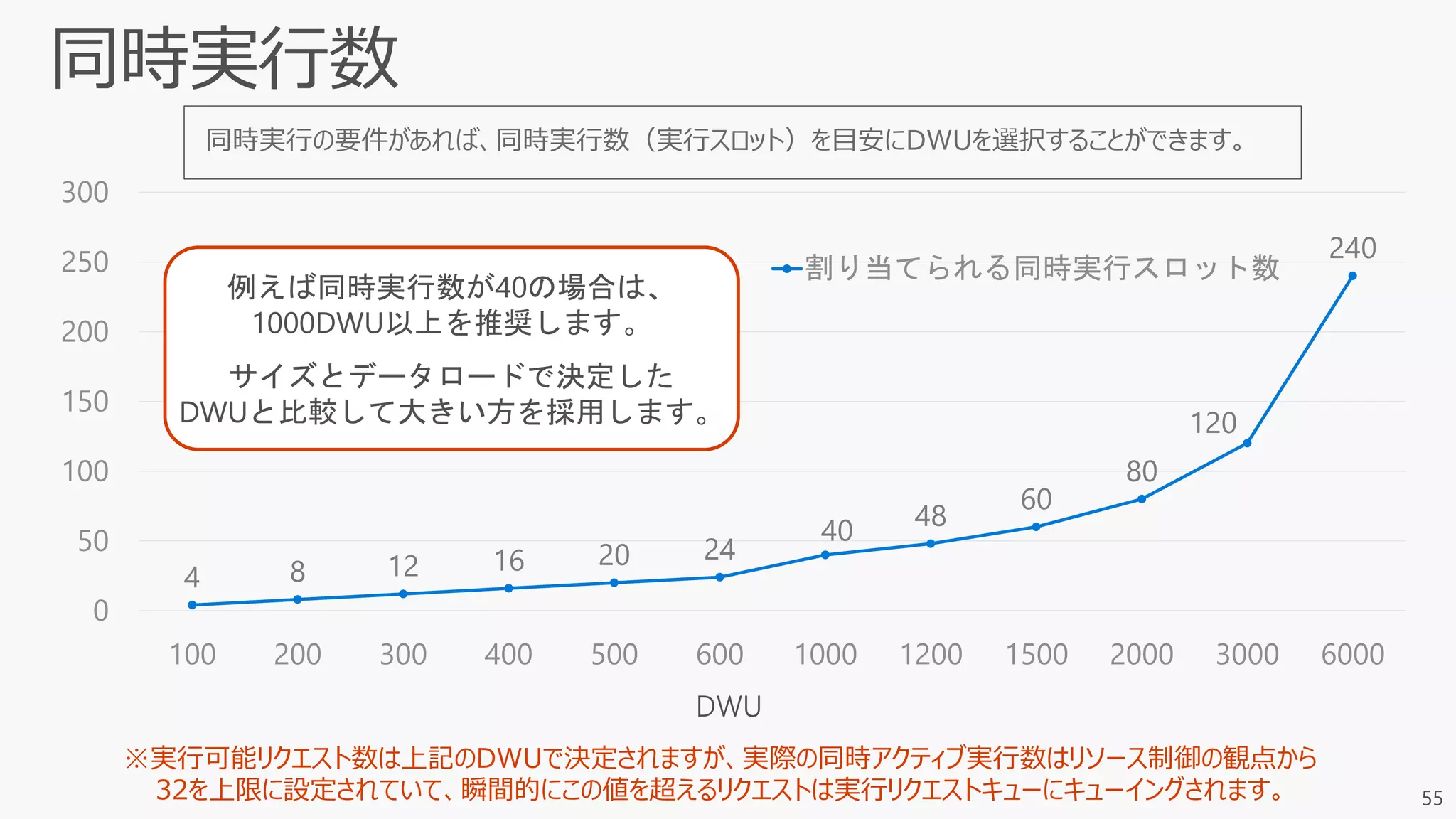

- 55. 4 8 1216 20 24 40 48 60 80 120 240 0 50 100 150 200 250 300 100 200 300 400 500 600 1000 1200 1500 2000 3000 6000 割り当てられる同時実行スロット数 同時実行の要件があれば、同時実行数（実行スロット）を目安にDWUを選択することができます。 例えば同時実行数が40の場合は、 1000DWU以上を推奨します。 サイズとデータロードで決定した DWUと比較して大きい方を採用します。 55 ※実行可能リクエスト数は上記のDWUで決定されますが、実際の同時アクティブ実行数はリソース制御の観点から 32を上限に設定されていて、瞬間的にこの値を超えるリクエストは実行リクエストキューにキューイングされます。
- 56. どのようにスケーラビリティを高めるのか？ データウェアハウスのワークロードが実行可能？ ？ ？ ○ ○ 56 ○ 高拡張性：コンピュートとストレージが分離構造 ○ 分析クエリに最適：カラムストアインデックス ＋高セキュリティ、大量データの投入が可能な専用線サービス ○
- 57.
- 58. 1 か月間 無償でAzure SQL Data Warehouse（200DWU / 2TB） をお試しいただけます。 期間限定の特別オファーとなりますので、是非ご活用ください。 ① 下記 URL にアクセス http://www.azure.com/SQLDWFreeTrial ② フォームに必要事項を入力 (注意事項) ・利用できるリージョンは以下となります。(日本リージョンは含まれません) 米国西部、米国西部 2、米国中西部、北ヨーロッパ、西ヨーロッパ、東南アジア ・ご利用いただけるリソースおよびデータ量の上限は 200 DWU (Data Warehouse Unit)、2 TB となります。 ・Submit をクリックすると、次のステップについて記載されたメールが送られます。 ・2016 年 12 月 31 日までにサインアップが必要です。 ・1 か月の無償トライアルが終了すると、正規の料金が課金されます。 ・インスタンスを削除することでいつでも無償トライアルを終了することができます。 ・その他 注意事項については FAQ をご参照ください。 (※) Referral code は、マイクロソフト担当営業にお尋ねください ・・・(※) ③ Submit request をクリック 58
- 59.
