![[参考] プッシュダウンとは?
HDFS
Hadoop 2
5
DB
3 4 6
クエリ
1
MapReduce
HDFS の SQL
オペレーションは、
MapReduce ジョブ
として送り込まれる
7
結果
ジョブの内容はコストベースで
判断
• データ移動の削減量
• ジョブ開始のオーバーヘッド
• WHERE 句に指定される列
のカーディナリティ
(外部表の列統計は自動で
作成されない)
※ プッシュダウンを有効にするためには、SQL Server インストールパス内の yarn-site.xml を構成する必要がある](https://image.slidesharecdn.com/dat009-171226065115/75/Dat009-19-2048.jpg)
![CREATE EXTERNAL DATA SOURCE HadoopCluster
WITH (TYPE = HADOOP,
LOCATION = 'hdfs://xxxxx.japaneast.cloudapp.azure.com:8020’,
RESOURCE_MANAGER_LOCATION = ‘xxxxx.japaneast.cloudapp.azure.com:8050',
CREDENTIAL = HadoopCredential
);
CREATE EXTERNAL FILE FORMAT testformat
WITH (FORMAT_TYPE = DelimitedText
--DATA_COMPRESSION = 'org.apache.hadoop.io.compress.GzipCodec'
);
CREATE EXTERNAL TABLE [dbo].[JsonSensorData] (
[jsonrow] varchar(8000) NOT NULL
)
WITH (LOCATION = '/user/hadoop/sensordata/',
DATA_SOURCE = HadoopCluster,
FILE_FORMAT = testformat,
REJECT_TYPE = value,
REJECT_VALUE = 2000
);
外部表の作成
外部ファイルフォーマット（ファイルフォーマット毎に作成）
外部データソース（Hadoop Clusterに一つ作成）
Hadoop 情報
HDFSパス 情報](https://image.slidesharecdn.com/dat009-171226065115/75/Dat009-22-2048.jpg)
![外部表の作成
CREATE EXTERNAL TABLE [pol].[load_poly80third]
(
[出力日時] [datetime2](6) NOT NULL,
[出力年] [nvarchar](4) NOT NULL,
[出力月] [nvarchar](2) NOT NULL,
[出力日] [nvarchar](2) NOT NULL,
…
(中略)
…
)
WITH
( LOCATION='/',
DATA_SOURCE = container80third,
FILE_FORMAT = polyformat,
REJECT_TYPE = VALUE,
REJECT_VALUE = 0 );
コンテナパス情報](https://image.slidesharecdn.com/dat009-171226065115/75/Dat009-33-2048.jpg)
![ハッシュ ディストリビューション
ラウンドロビン ディストリビューション
ヒープ＋ラウンドロビン
CREATE TABLE [dbo].[load_poly1] WITH(DISTRIBUTION = HASH([ログ番号])) AS
SELECT * FROM [pol].[load_poly] OPTION (LABEL = 'CTAS1');
CREATE TABLE [dbo].[load_poly2] WITH(DISTRIBUTION = ROUND_ROBIN) AS
SELECT * FROM [pol].[load_poly] OPTION (LABEL = 'CTAS2');
CREATE TABLE [dbo].[load_poly3] WITH(HEAP, DISTRIBUTION = ROUND_ROBIN) AS
SELECT * FROM [pol].[load_poly] OPTION (LABEL = 'CTAS3');](https://image.slidesharecdn.com/dat009-171226065115/75/Dat009-35-2048.jpg)
More Related Content
![【ウェブ セミナー】AI / アナリティクスを支えるビッグデータ基盤 Azure Data Lake [実践編]](https://cdn.slidesharecdn.com/ss_thumbnails/webinaradl20180308-180308093647-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2017] D15: ビッグデータ ｘ 機械学習の高速分析をVerticaで実現！by ヒューレット・パッ...](https://cdn.slidesharecdn.com/ss_thumbnails/d15-170912022443-thumbnail.jpg?width=640&height=640&fit=bounds)
![【ウェブ セミナー】AI / アナリティクスを支えるビッグデータ基盤 Azure Data Lake [概要編]](https://cdn.slidesharecdn.com/ss_thumbnails/webinaradl20180215-180219043331-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2017] D35: 何を基準に選定すべきなのか！？ ～ビッグデータ×IoT×AI時代のデータベースのアー...](https://cdn.slidesharecdn.com/ss_thumbnails/d35-170912024713-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2017] A15: レプリケーションを使用したデータ分析基盤構築のキモ（事例）by 株式会社インサイトテ...](https://cdn.slidesharecdn.com/ss_thumbnails/a15-170912020524-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DI07] あらゆるデータに価値がある! アンチ断捨離ストのための Azure Data Lake](https://cdn.slidesharecdn.com/ss_thumbnails/di07-170605024557-thumbnail.jpg?width=640&height=640&fit=bounds)
![[de:code 2019 振り返り Night!] Data Platform](https://cdn.slidesharecdn.com/ss_thumbnails/20190610decode2019dataplatformrecap-190610113039-thumbnail.jpg?width=640&height=640&fit=bounds)
![【ウェブ セミナー】AI 時代のクラウド データ ウェアハウス Azure SQL Data Warehouse [実践編]](https://cdn.slidesharecdn.com/ss_thumbnails/webinarsqldw20170726-180220004900-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2017] E34: データベース・サービスを好きなところで動かそう Db2 Warehouse by 日...](https://cdn.slidesharecdn.com/ss_thumbnails/dbtechshowcase2017e34-170911070313-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2014] B33: 超高速データベースエンジンでのビッグデータ分析活用事例 by 株式会社日立製作所 ...](https://cdn.slidesharecdn.com/ss_thumbnails/dbtstokyo2014b33-141127184852-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Japan Tech summit 2017] DAL 002](https://cdn.slidesharecdn.com/ss_thumbnails/techsummit2017pdfdal002-171115033147-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Japanese Content] Lance Riedel_The App Server, The Hive in Tokyo_Aug29](https://cdn.slidesharecdn.com/ss_thumbnails/lanceriedelappserver-thehiveaug29-130920154018-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
Dat009 クラウドでビック
- 1. Session ID:DAT009 本情報の内容（添付文書、リンク先などを含む）は、Microsoft TechSummit 開催日（2016年11月1－2日）時点のものであり、予告なく変更される場合があります。

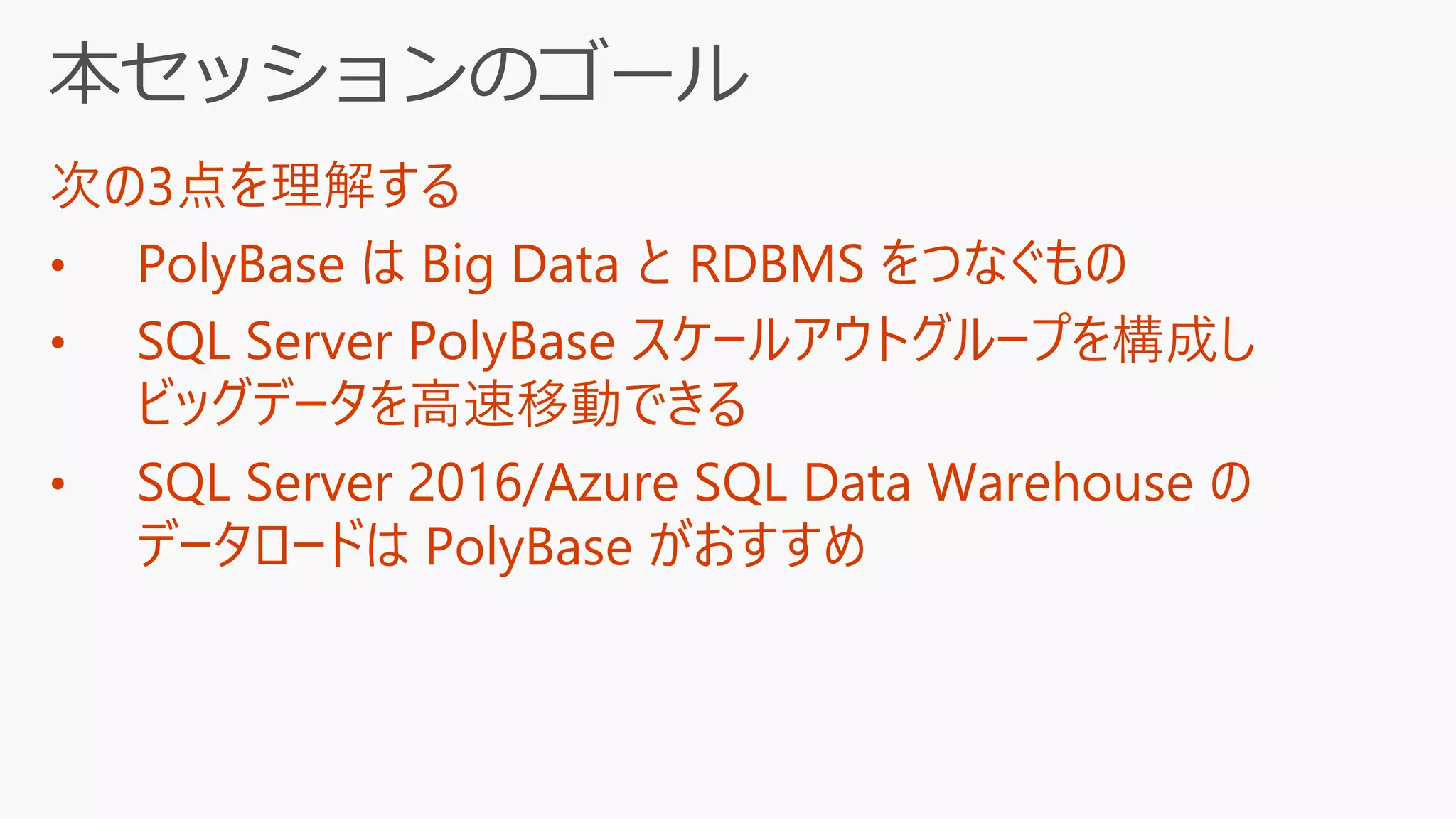

- 2. 次の3点を理解する • PolyBase はBig Data と RDBMS をつなぐもの • SQL Server PolyBase スケールアウトグループを構成し ビッグデータを高速移動できる • SQL Server 2016/Azure SQL Data Warehouse の データロードは PolyBase がおすすめ

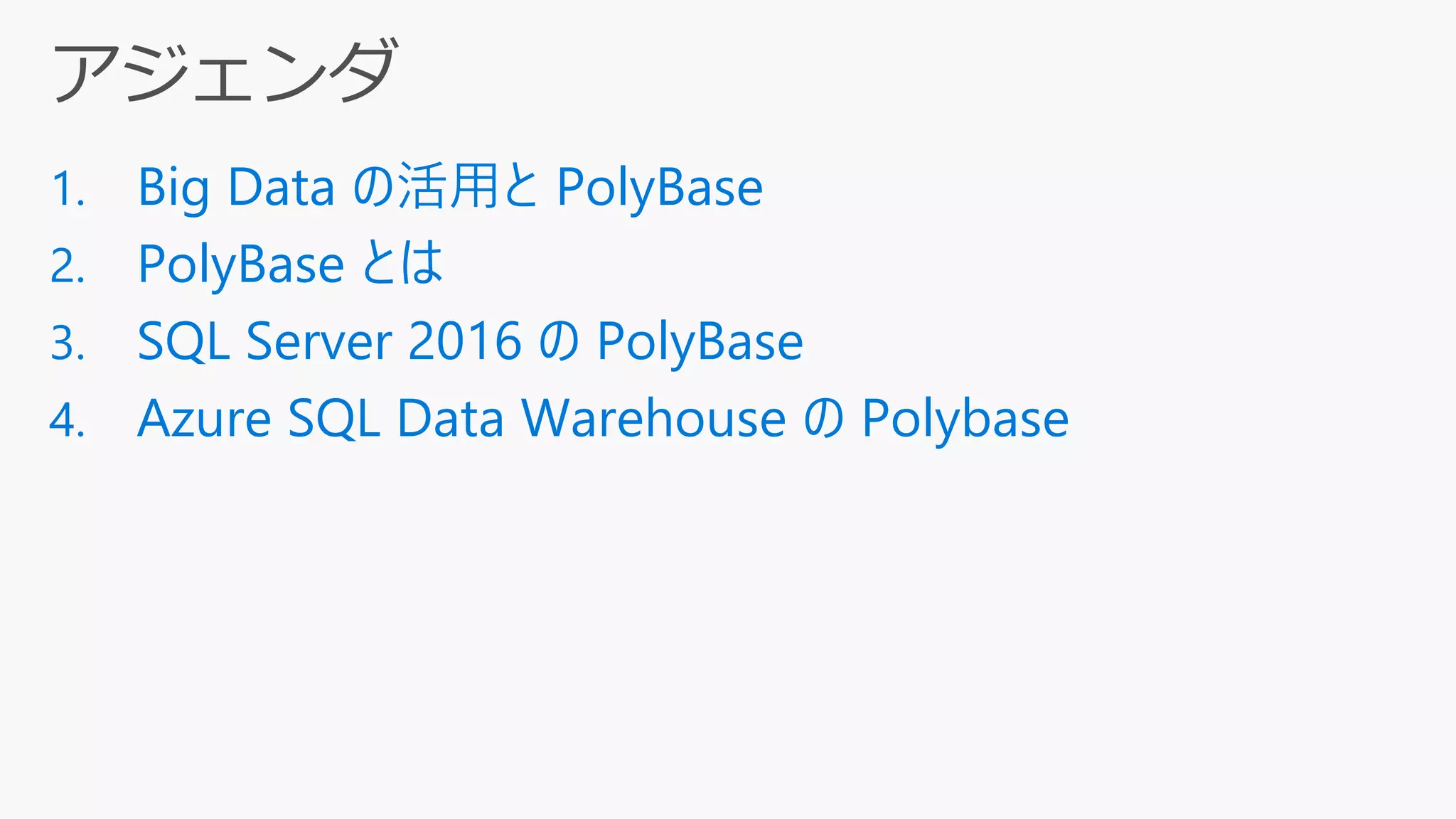

- 3. 1. Big Dataの活用と PolyBase 2. PolyBase とは 3. SQL Server 2016 の PolyBase 4. Azure SQL Data Warehouse の Polybase
- 4.
- 5.

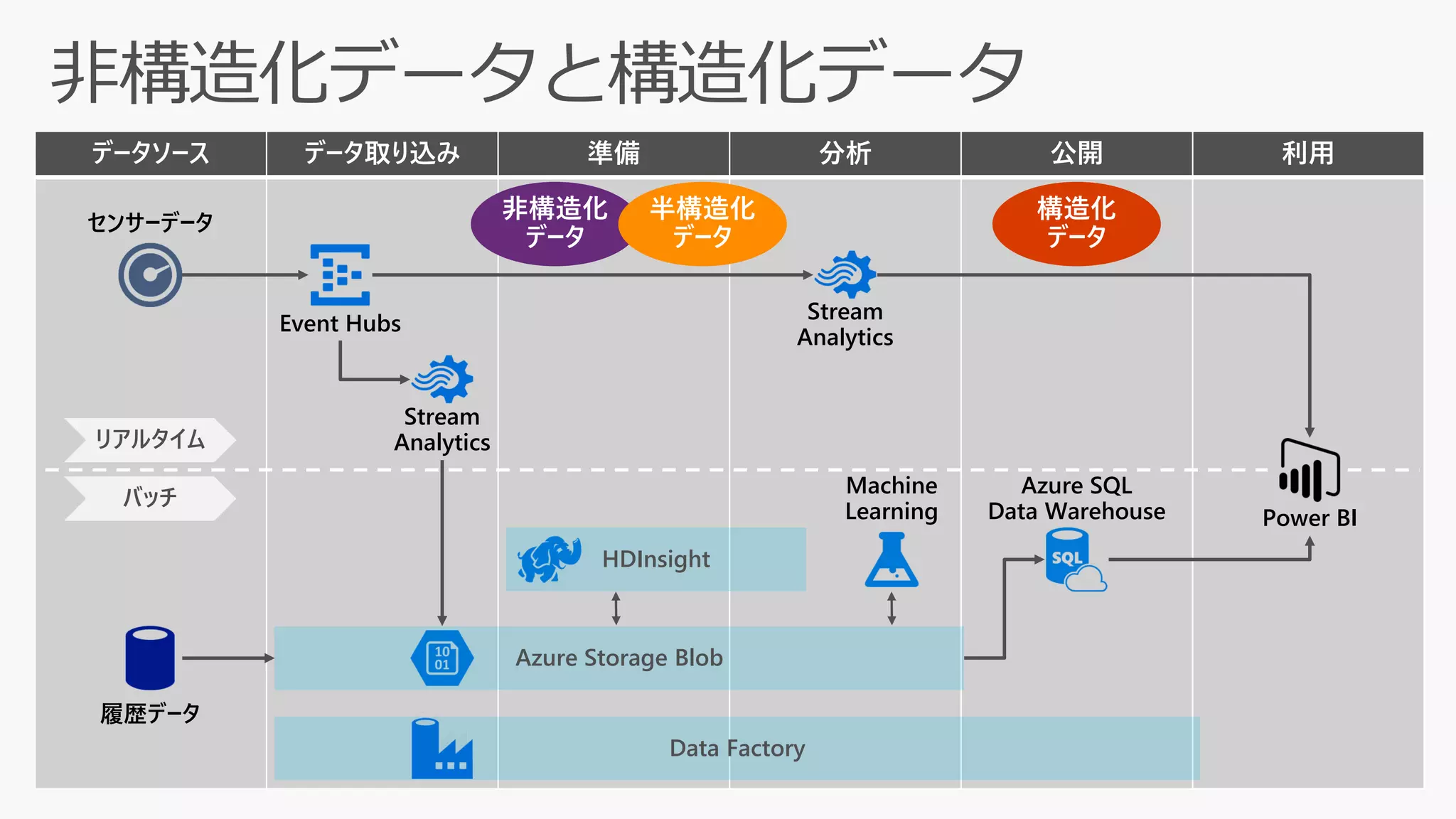

- 6. データソース データ取り込み 準備分析 公開 利用 HDInsight Azure Storage Blob Event Hubs Stream Analytics Stream Analytics Machine Learning Azure SQL Data Warehouse Power BI センサーデータ 履歴データ リアルタイム バッチ 構造化 データ 非構造化 データ 半構造化 データ Data Factory

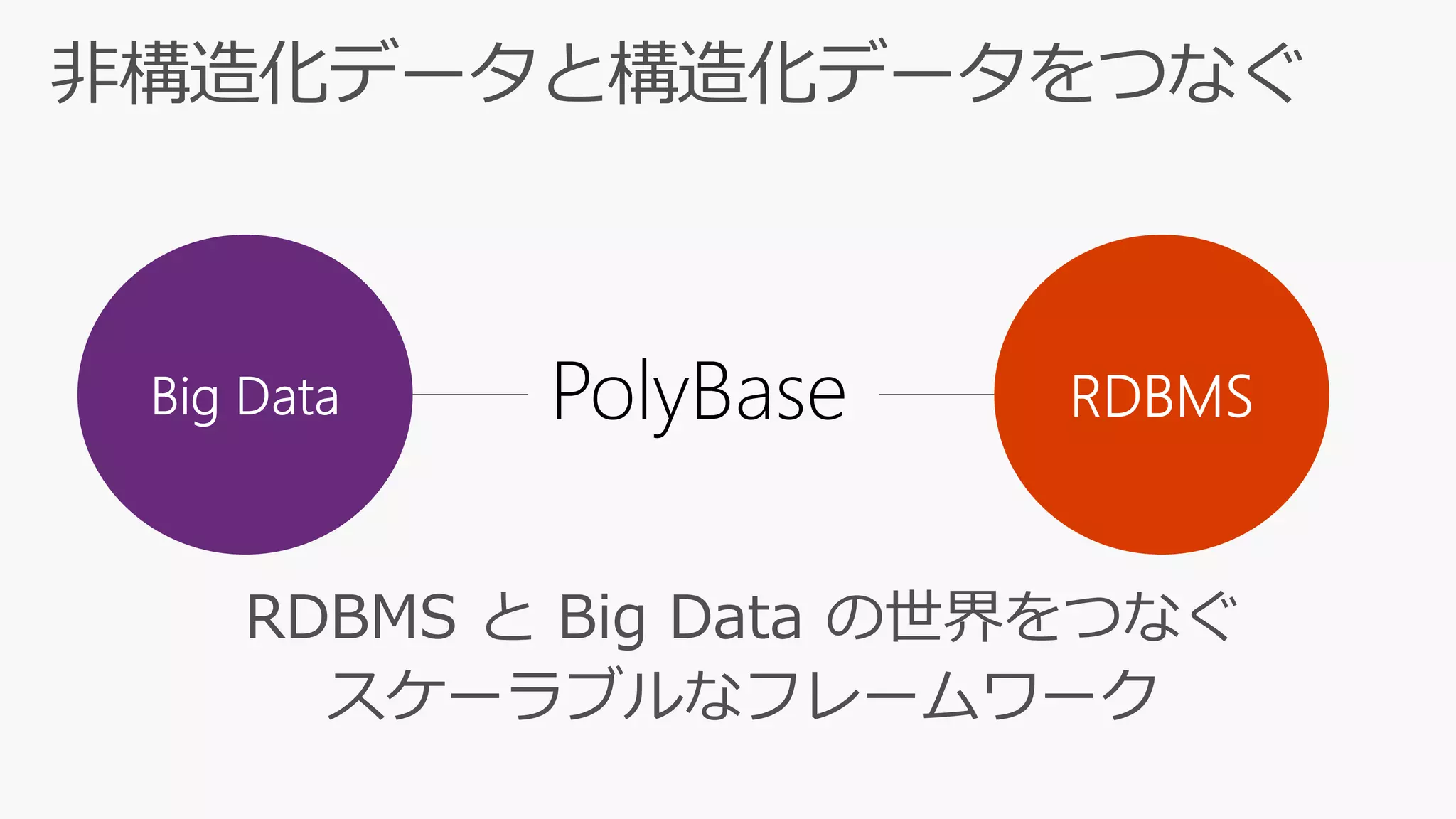

- 7. RDBMS と BigData の世界をつなぐ スケーラブルなフレームワーク PolyBase
- 8.

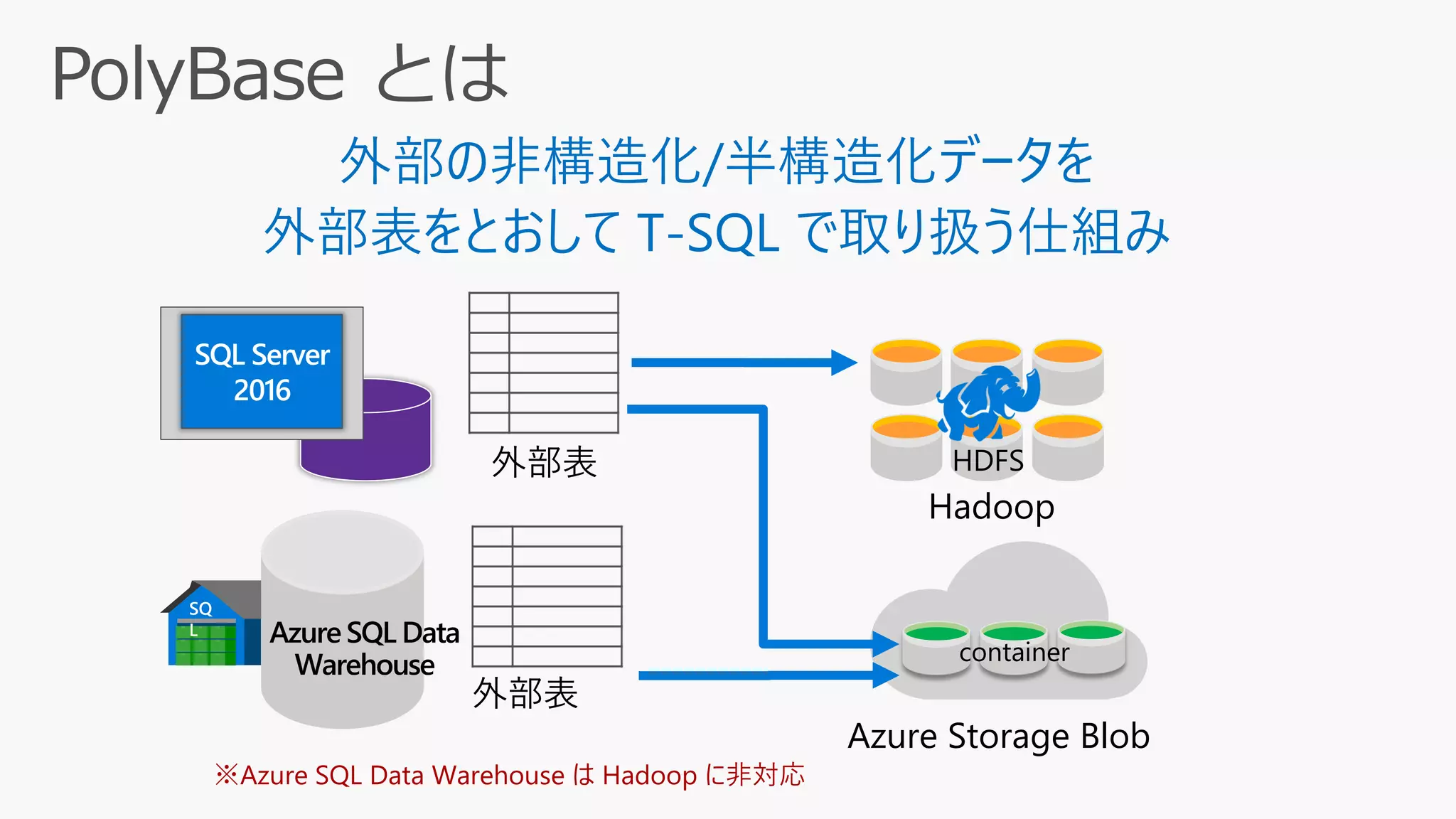

- 9. 外部の非構造化/半構造化データを 外部表をとおして T-SQL で取り扱う仕組み 外部表 SQ LAzure SQL Data Warehouse Hadoop Azure Storage Blob container ※Azure SQL Data Warehouse は Hadoop に非対応 外部表 HDFS

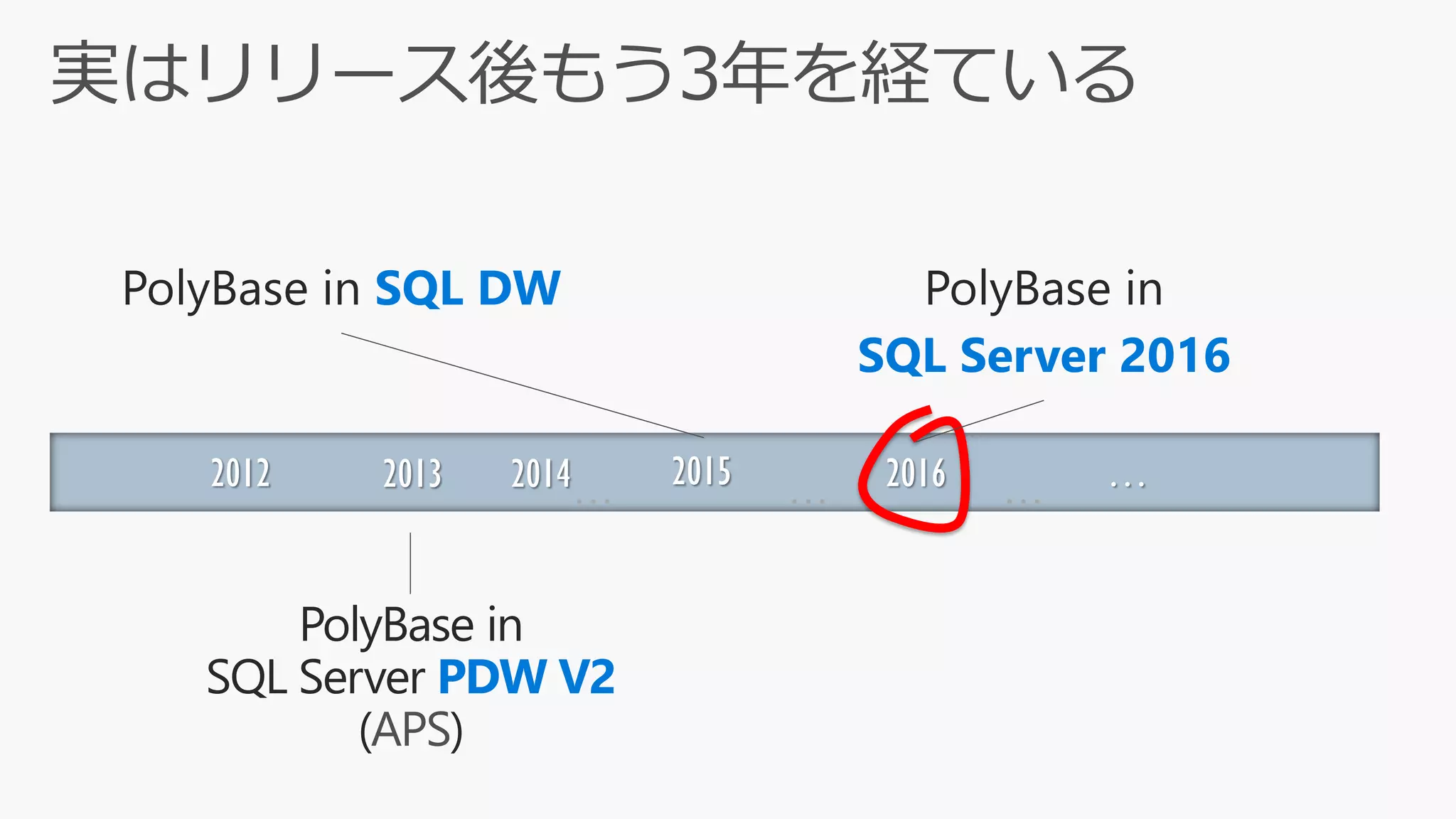

- 10. 2012 2013 ………2016…2014 PolyBase in SQL Server PDW V2 (APS) PolyBase in SQL DW PolyBase in SQL Server 2016 2015
- 11.

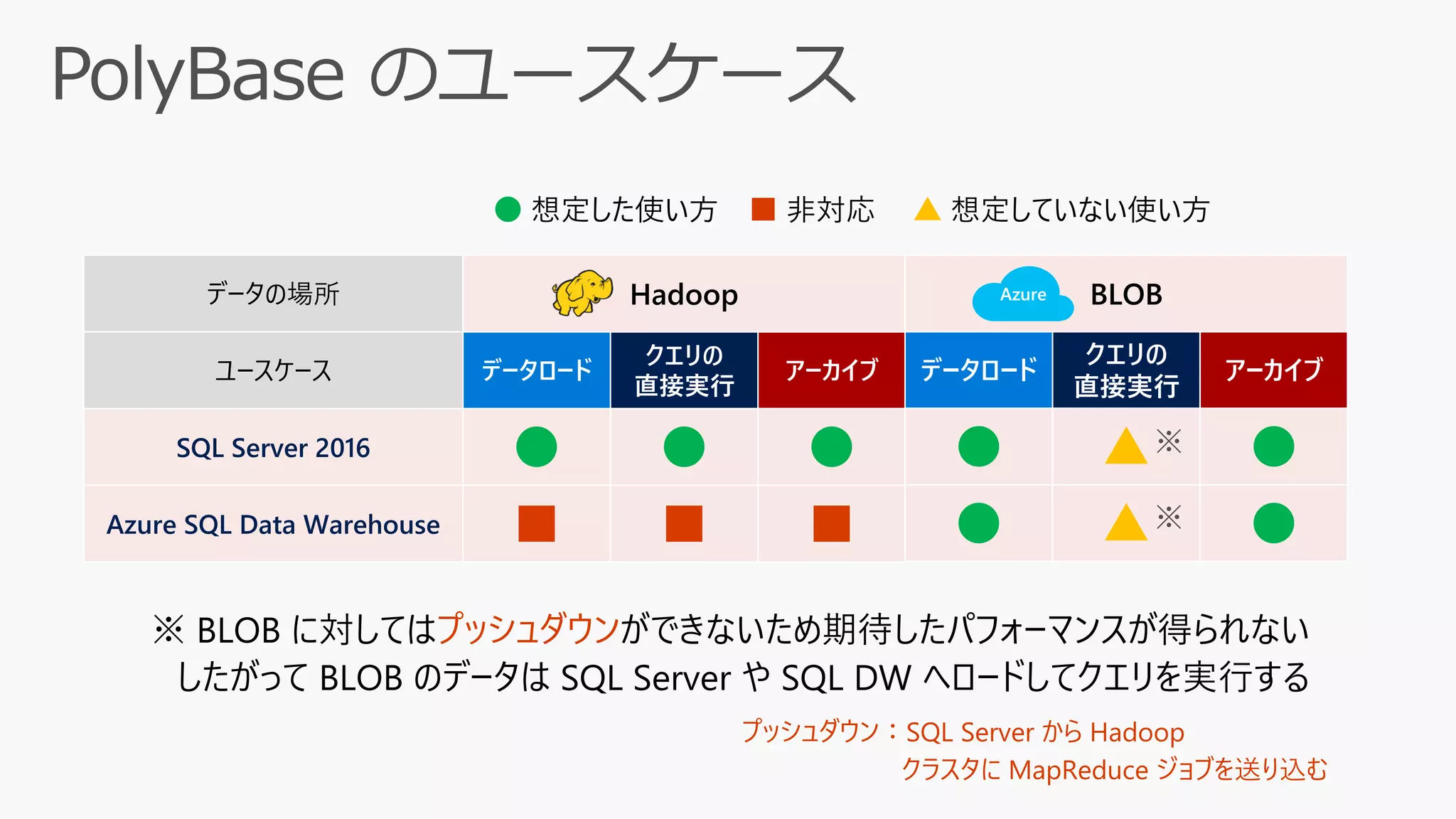

- 12. データの場所 Hadoop ユースケース データロード クエリの 直接実行 アーカイブ SQLServer 2016 ● ● ● Azure SQL Data Warehouse ■ ■ ■ ※ BLOB に対してはプッシュダウンができないため期待したパフォーマンスが得られない したがって BLOB のデータは SQL Server や SQL DW へロードしてクエリを実行する BLOB データロード クエリの 直接実行 アーカイブ ● ▲ ● ● ▲ ● Azure ● 想定した使い方 ■ 非対応 ▲ 想定していない使い方 プッシュダウン：SQL Server から Hadoop クラスタに MapReduce ジョブを送り込む
- 13.
- 14. • PolyBase 機能を選択 インストール要件： •JRE を事前にインストールしておく • PolyBase サービスアカウントは ドメインアカウントが必要 ※ 後続ステップにスケールアウトオプション要否の指定が必要

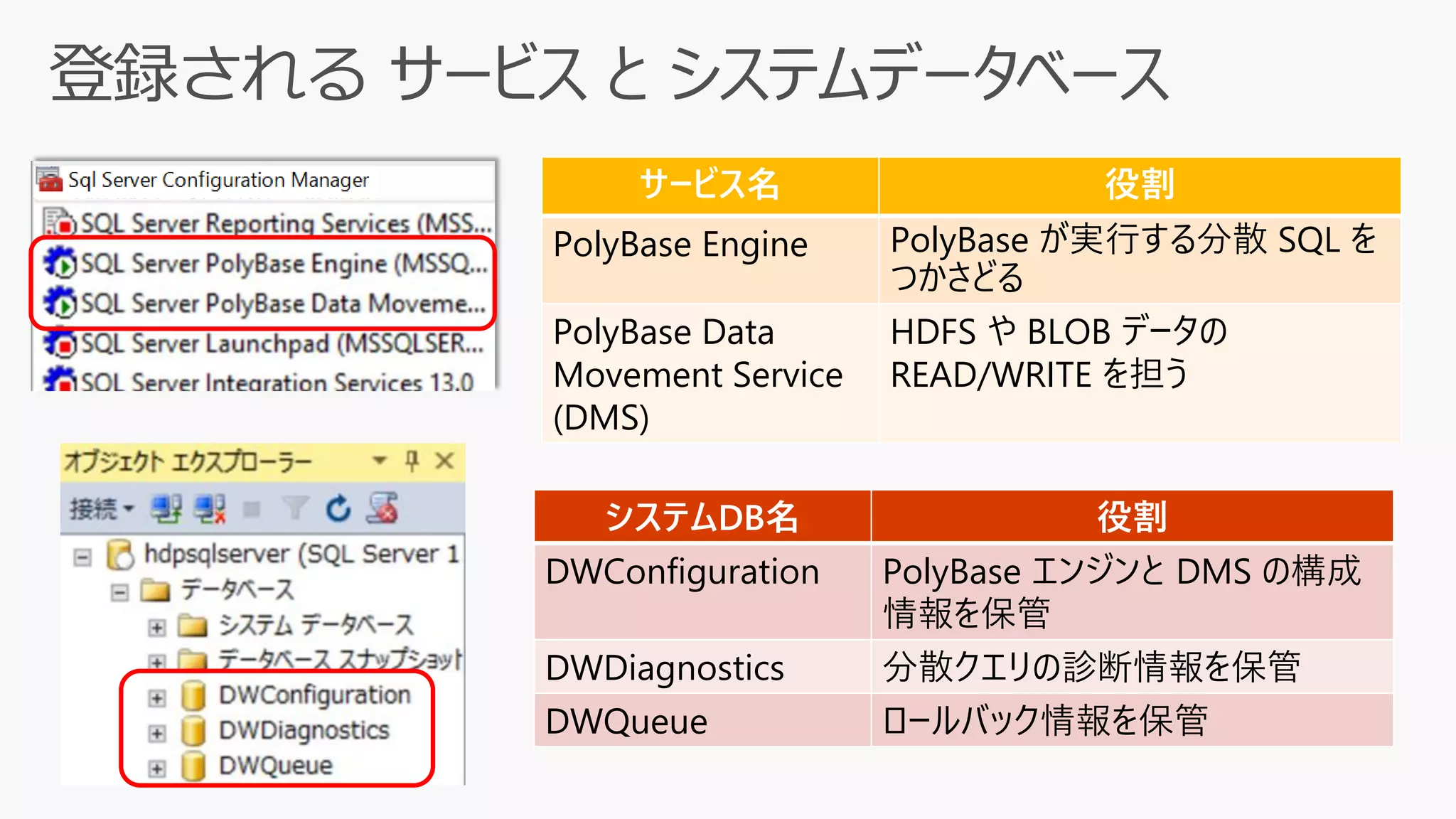

- 15. システムDB名 役割 DWConfiguration PolyBaseエンジンと DMS の構成 情報を保管 DWDiagnostics 分散クエリの診断情報を保管 DWQueue ロールバック情報を保管 サービス名 役割 PolyBase Engine PolyBase が実行する分散 SQL を つかさどる PolyBase Data Movement Service (DMS) HDFS や BLOB データの READ/WRITE を担う

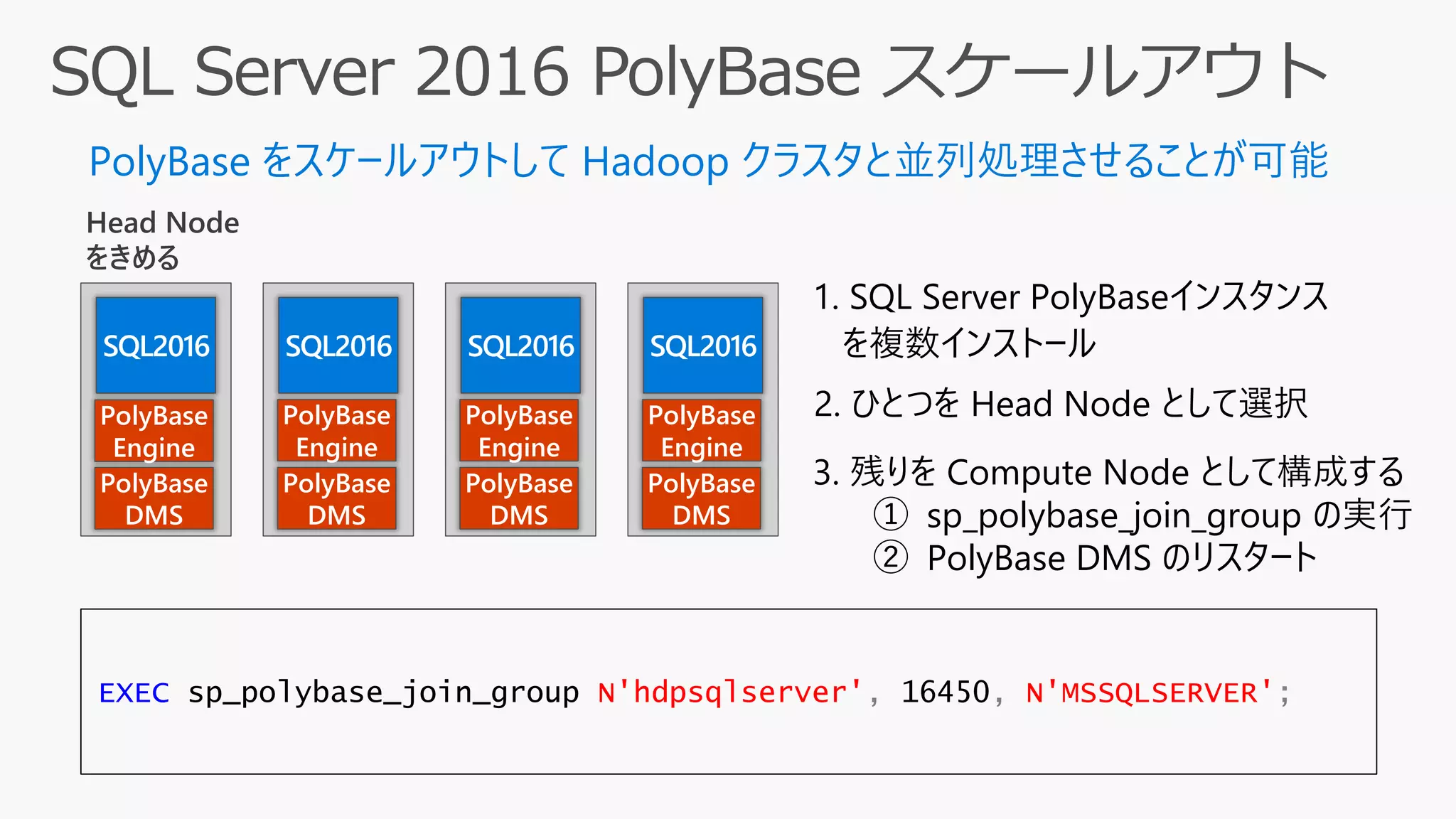

- 16. 1. SQL ServerPolyBaseインスタンス を複数インストール Head Node をきめる PolyBase Engine PolyBase DMS PolyBase DMS PolyBase DMS PolyBase DMS PolyBase Engine PolyBase Engine PolyBase Engine 2. ひとつを Head Node として選択 3. 残りを Compute Node として構成する ① sp_polybase_join_group の実行 ② PolyBase DMS のリスタート EXEC sp_polybase_join_group N'hdpsqlserver', 16450, N'MSSQLSERVER'; PolyBase をスケールアウトして Hadoop クラスタと並列処理させることが可能

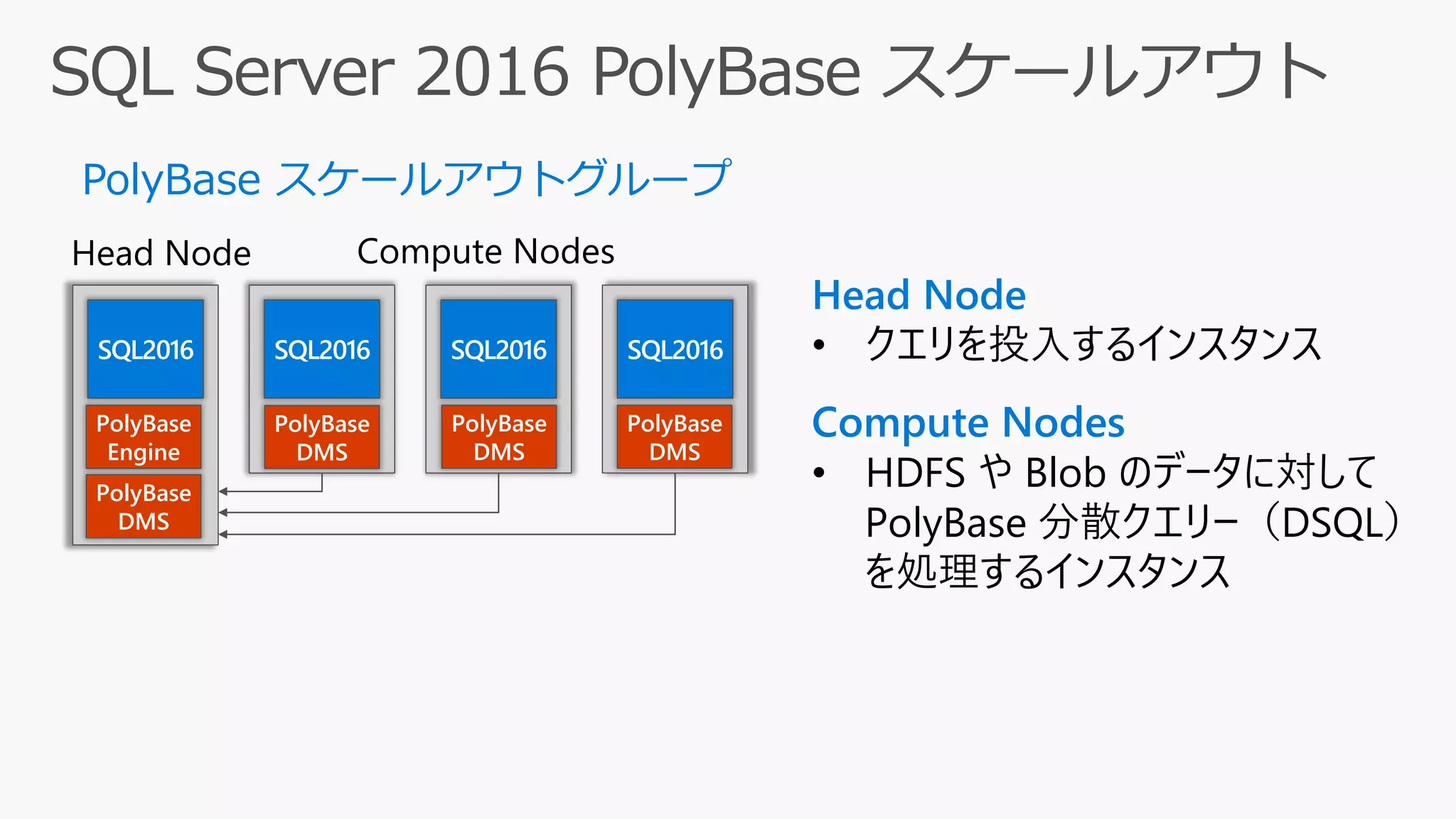

- 17. PolyBase Engine PolyBase DMS PolyBase DMS PolyBase DMS PolyBase DMS Head Node ComputeNodes Head Node • クエリを投入するインスタンス Compute Nodes • HDFS や Blob のデータに対して PolyBase 分散クエリー（DSQL） を処理するインスタンス PolyBase スケールアウトグループ

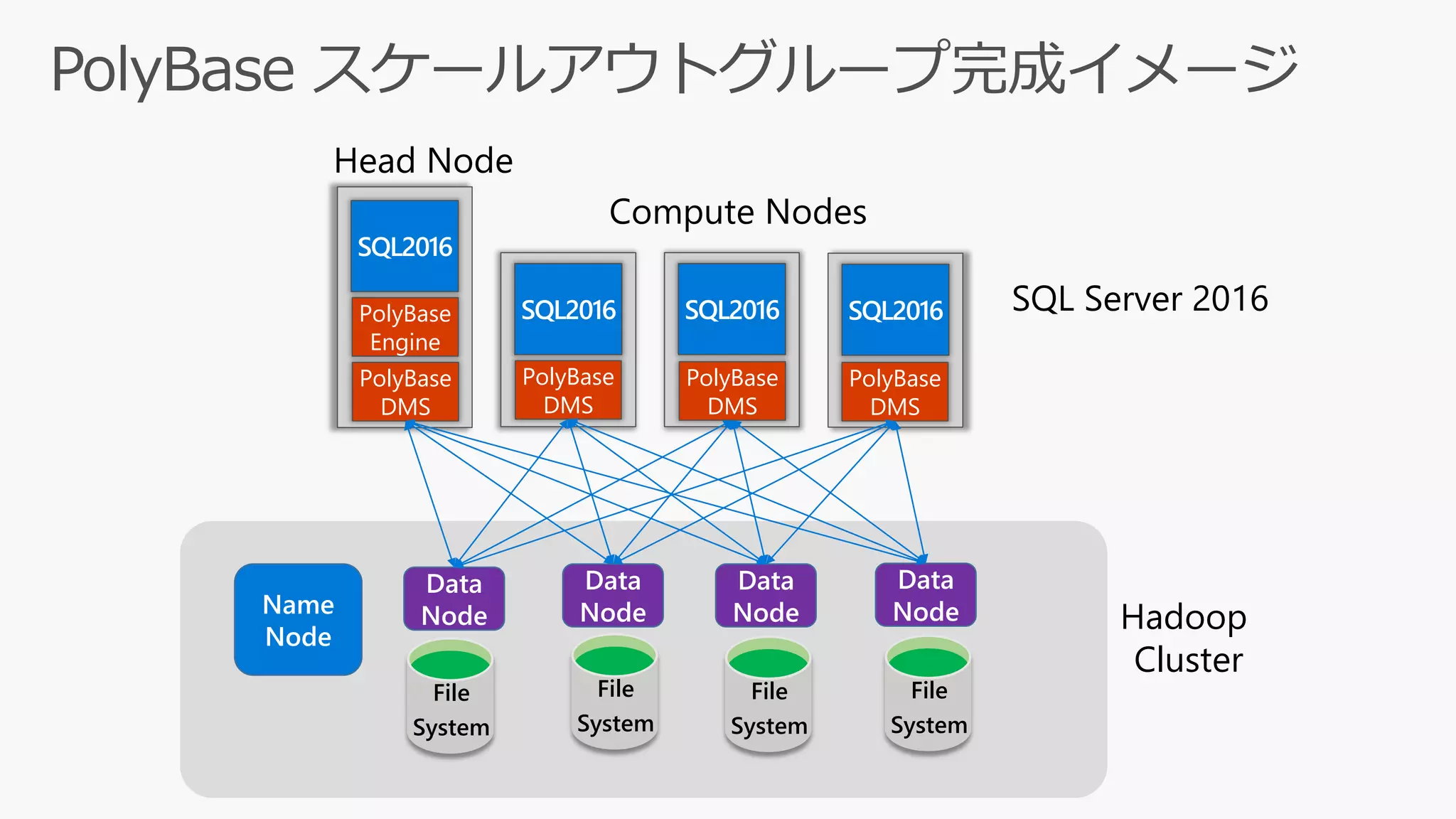

- 18. SQL Server 2016 PolyBase DMS PolyBase DMS PolyBase DMS HeadNode PolyBase DMS PolyBase Engine Compute Nodes File System File System File System Data Node Data Node Data NodeName Node File System Data Node Hadoop Cluster
- 19. [参考] プッシュダウンとは? HDFS Hadoop 2 5 DB 34 6 クエリ 1 MapReduce HDFS の SQL オペレーションは、 MapReduce ジョブ として送り込まれる 7 結果 ジョブの内容はコストベースで 判断 • データ移動の削減量 • ジョブ開始のオーバーヘッド • WHERE 句に指定される列 のカーディナリティ (外部表の列統計は自動で 作成されない) ※ プッシュダウンを有効にするためには、SQL Server インストールパス内の yarn-site.xml を構成する必要がある
- 20.
- 21. • セキュアコネクショ ンが必要な場合 • オプション 外部データソースの 作成 •HDFS の URL と ポート番号 • リソースマネージャの URL とポート番号 外部ファイル フォーマットの作成 • ファイル形式 • 圧縮形式 外部表の作成 • HDFS データへの パス • 外部データソース • 外部ファイルフォー マット 外部表作成手順

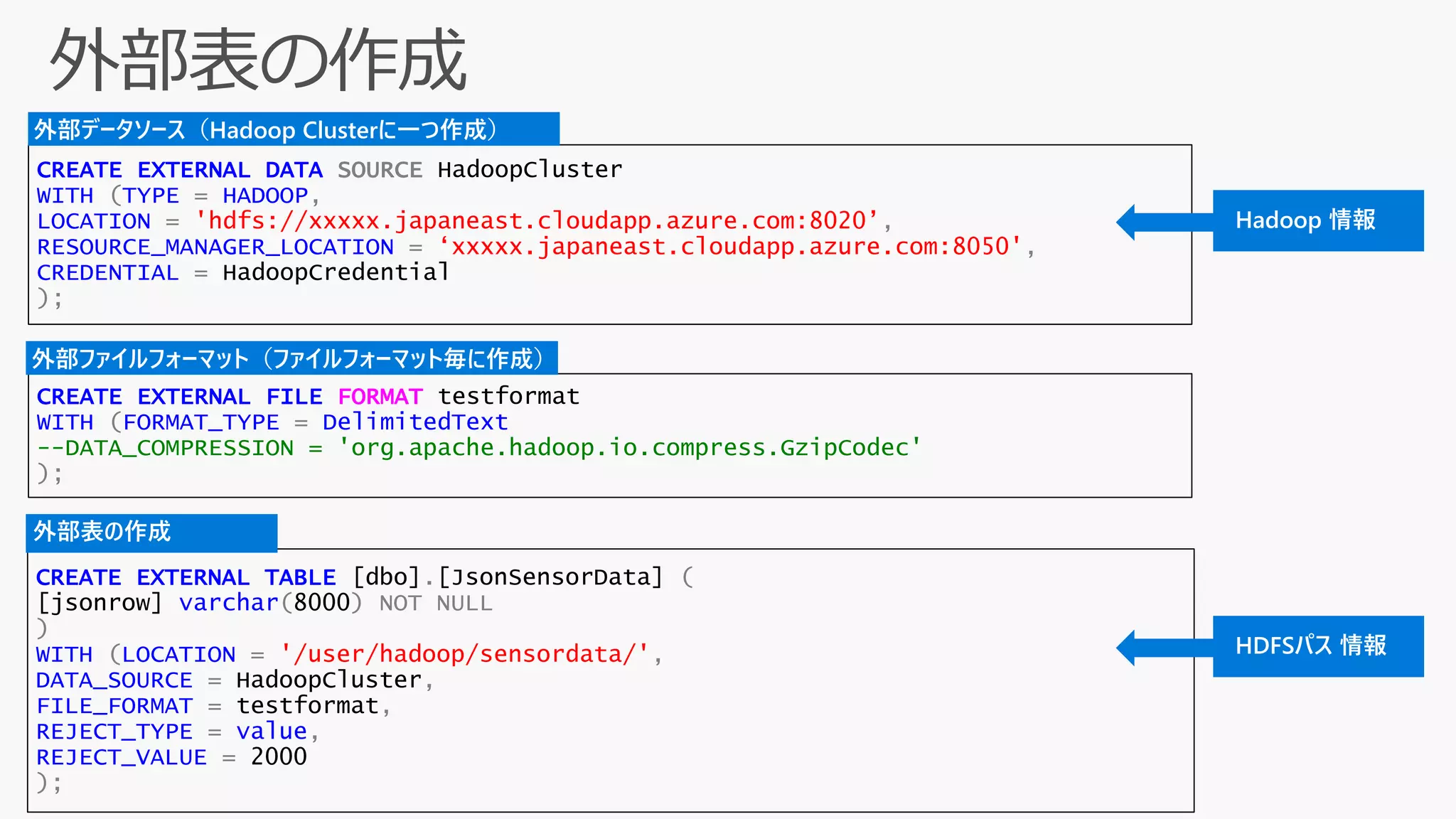

- 22. CREATE EXTERNAL DATASOURCE HadoopCluster WITH (TYPE = HADOOP, LOCATION = 'hdfs://xxxxx.japaneast.cloudapp.azure.com:8020’, RESOURCE_MANAGER_LOCATION = ‘xxxxx.japaneast.cloudapp.azure.com:8050', CREDENTIAL = HadoopCredential ); CREATE EXTERNAL FILE FORMAT testformat WITH (FORMAT_TYPE = DelimitedText --DATA_COMPRESSION = 'org.apache.hadoop.io.compress.GzipCodec' ); CREATE EXTERNAL TABLE [dbo].[JsonSensorData] ( [jsonrow] varchar(8000) NOT NULL ) WITH (LOCATION = '/user/hadoop/sensordata/', DATA_SOURCE = HadoopCluster, FILE_FORMAT = testformat, REJECT_TYPE = value, REJECT_VALUE = 2000 ); 外部表の作成 外部ファイルフォーマット（ファイルフォーマット毎に作成） 外部データソース（Hadoop Clusterに一つ作成） Hadoop 情報 HDFSパス 情報

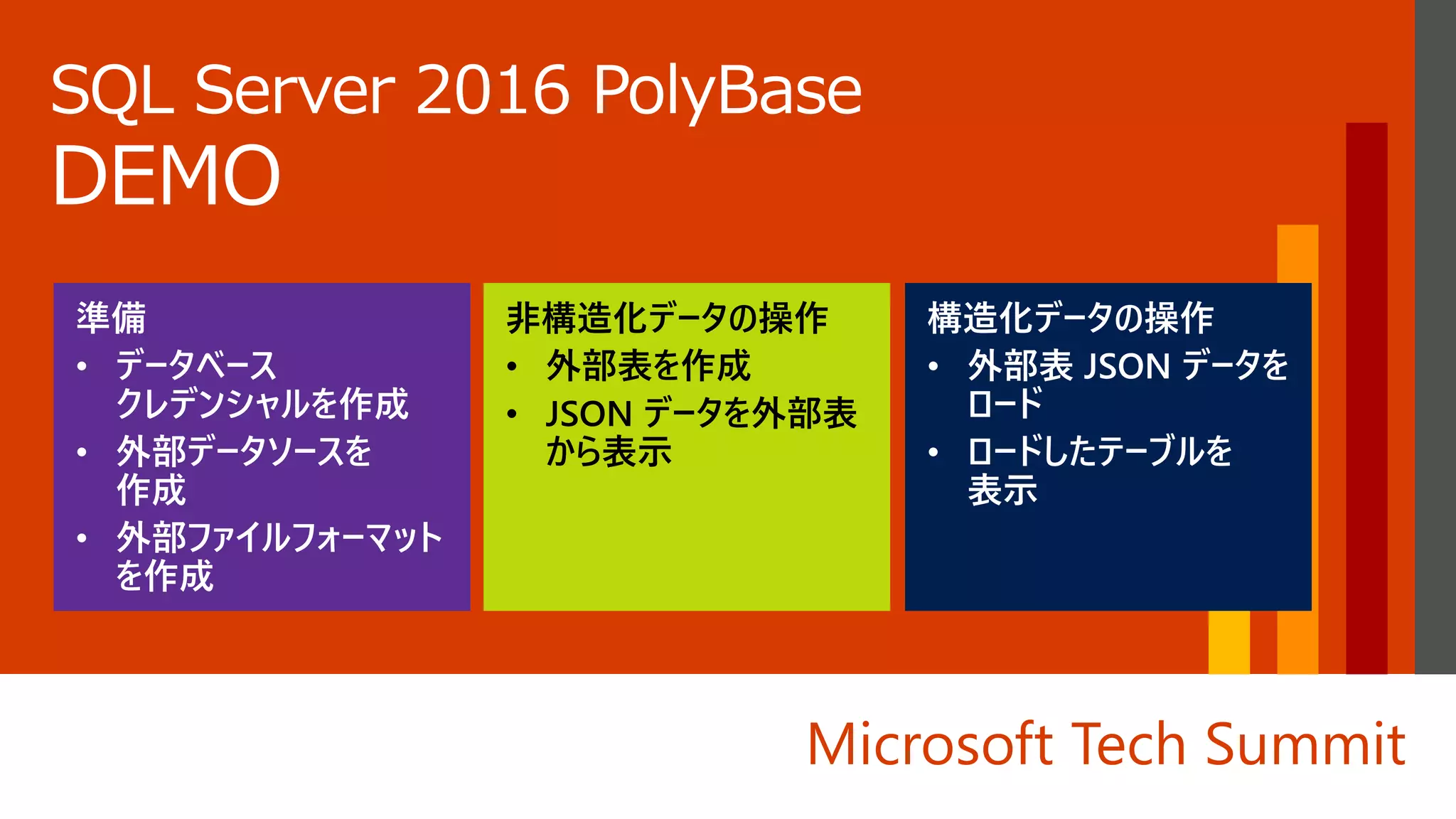

- 23. Microsoft Tech Summit 非構造化データの操作 •外部表を作成 • JSON データを外部表 から表示
- 24.

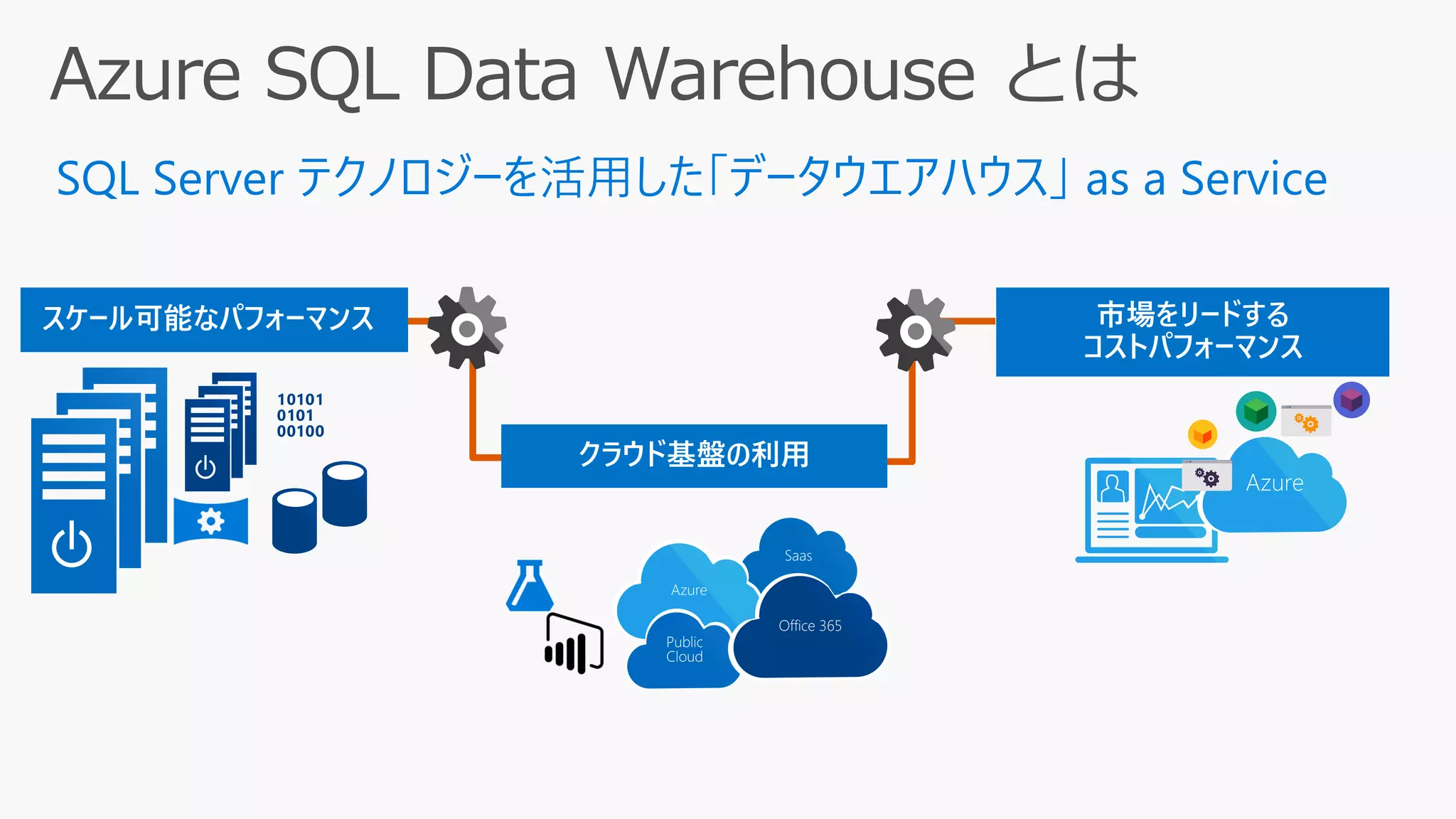

- 25. SQL Server テクノロジーを活用した「データウエアハウス」as a Service AzureAzure Saas Azure Public Cloud Office 365Office 365

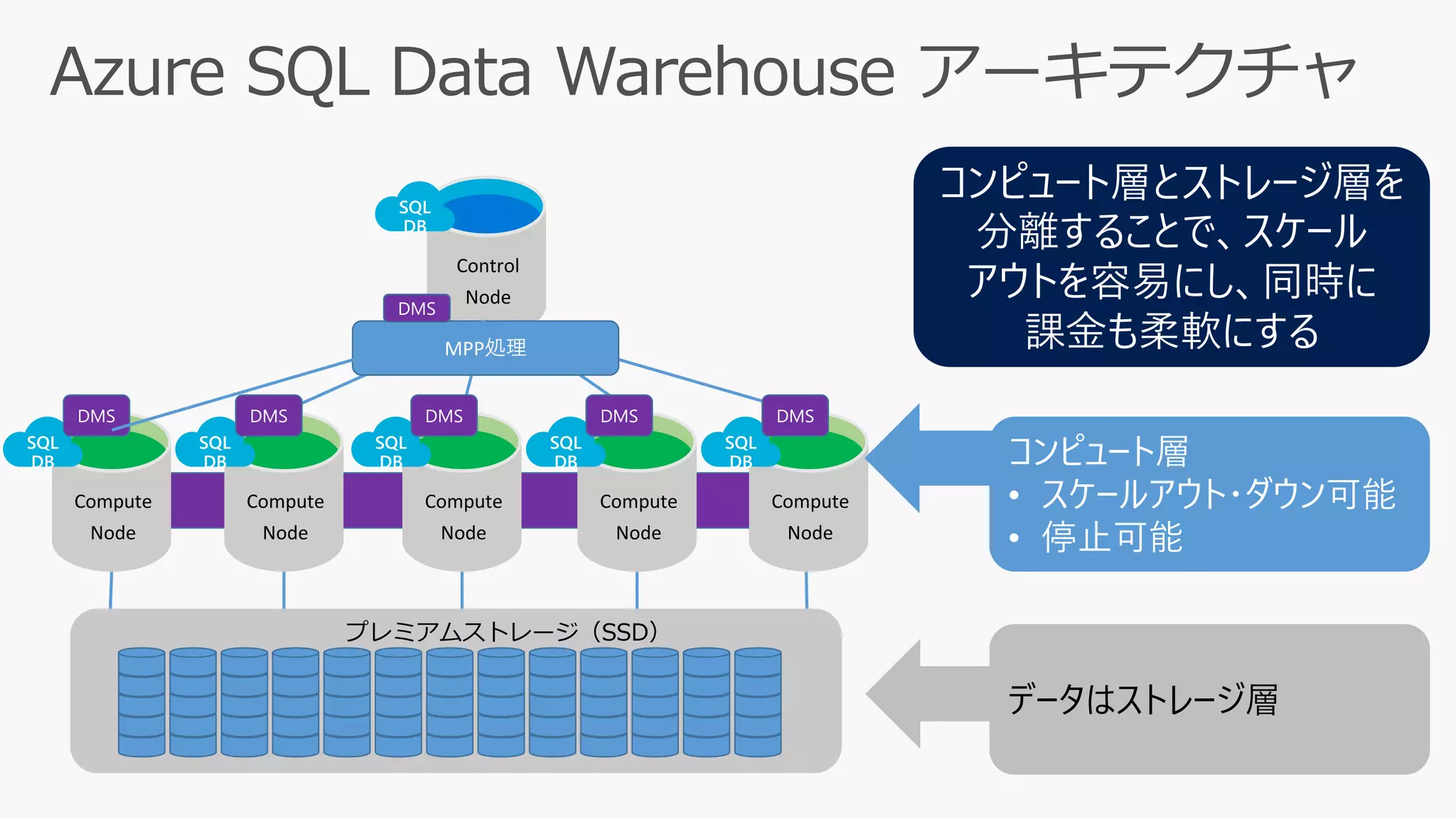

- 26. Control Node SQL DB Compute Node Compute Node Compute Node Compute Node SQL DB SQL DB SQL DB SQL DB コンピュート層 • スケールアウト・ダウン可能 •停止可能 データはストレージ層 MPP処理 コンピュート層とストレージ層を 分離することで、スケール アウトを容易にし、同時に 課金も柔軟にする DMS DMS DMS DMS DMS Compute Node SQL DB DMS プレミアムストレージ（SSD）
- 27.
- 28.

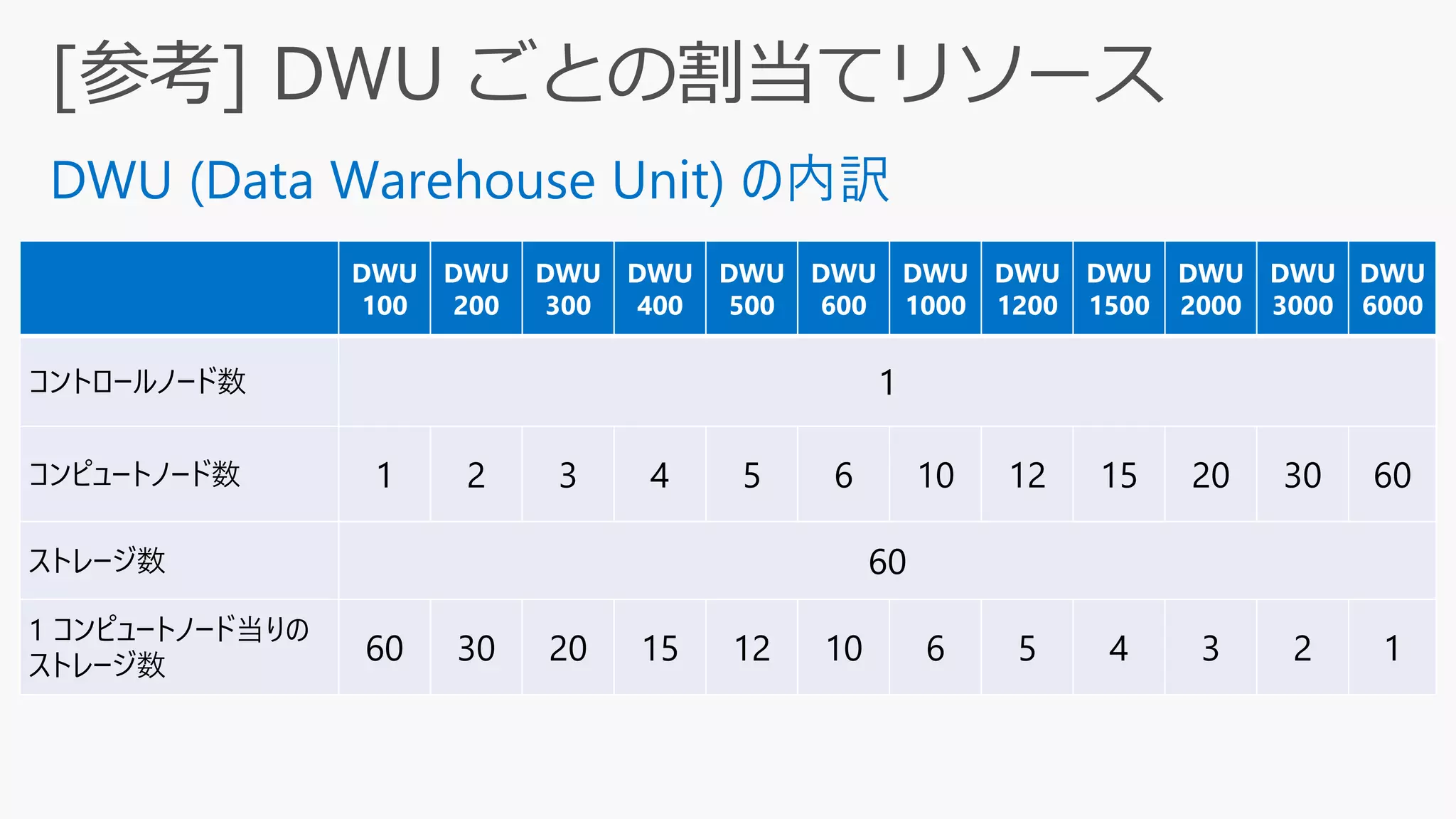

- 29. DWU 100 DWU 200 DWU 300 DWU 400 DWU 500 DWU 600 DWU 1000 DWU 1200 DWU 1500 DWU 2000 DWU 3000 DWU 6000 コントロールノード数 1 コンピュートノード数 12 3 4 5 6 10 12 15 20 30 60 ストレージ数 60 1 コンピュートノード当りの ストレージ数 60 30 20 15 12 10 6 5 4 3 2 1

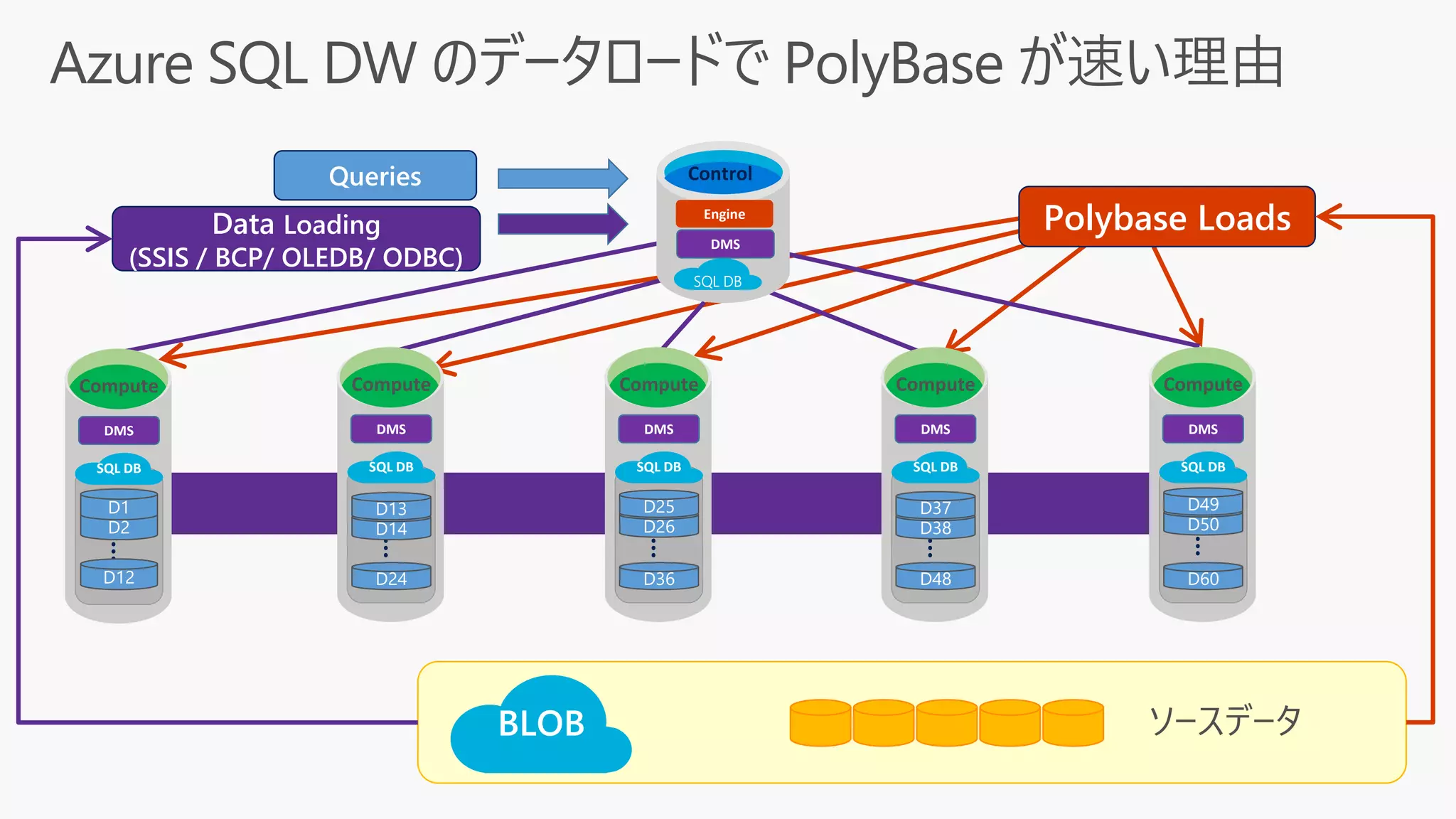

- 30. Compute Dist_DB_1 Dist_DB_2 Dist_DB_12 BLOB Queries Control Engine DMS SQL DB DMS SQLDB … Compute Dist_DB_13 Dist_DB_14 Dist_DB_24 DMS SQL DB … Compute Dist_DB_25 Dist_DB_26 Dist_DB_36 DMS SQL DB … Compute Dist_DB_37 Dist_DB_38 Dist_DB_48 DMS SQL DB … Compute Dist_DB_49 Dist_DB_50 Dist_DB_60 DMS SQL DB … Polybase LoadsData Loading (SSIS / BCP/ OLEDB/ ODBC) D12 D2 D1 D24 D14 D13 D36 D26 D25 D48 D38 D37 D60 D50 D49

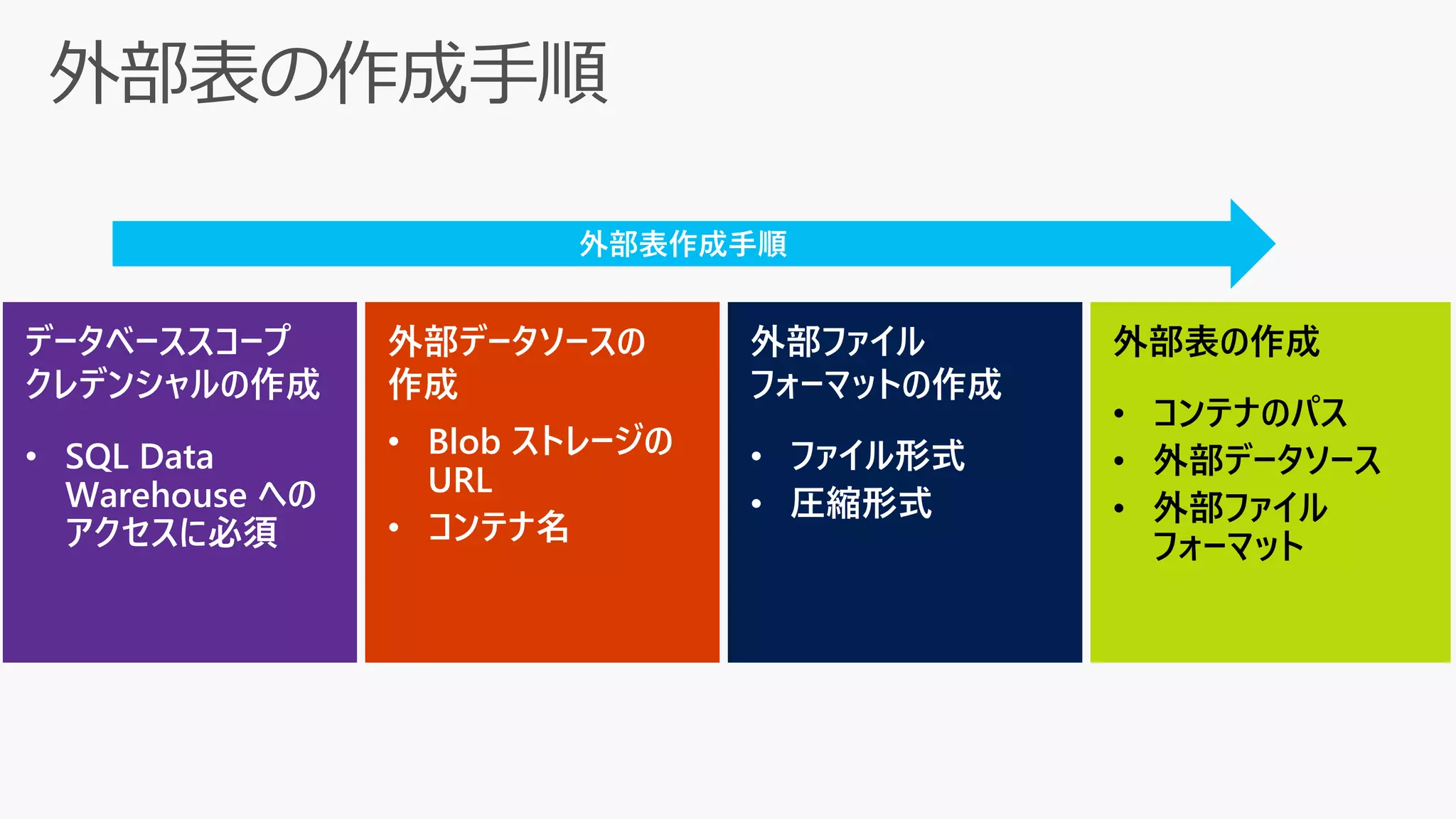

- 31. • SQL Data Warehouseへの アクセスに必須 外部データソースの 作成 • Blob ストレージの URL • コンテナ名 外部ファイル フォーマットの作成 • ファイル形式 • 圧縮形式 外部表の作成 • コンテナのパス • 外部データソース • 外部ファイル フォーマット 外部表作成手順

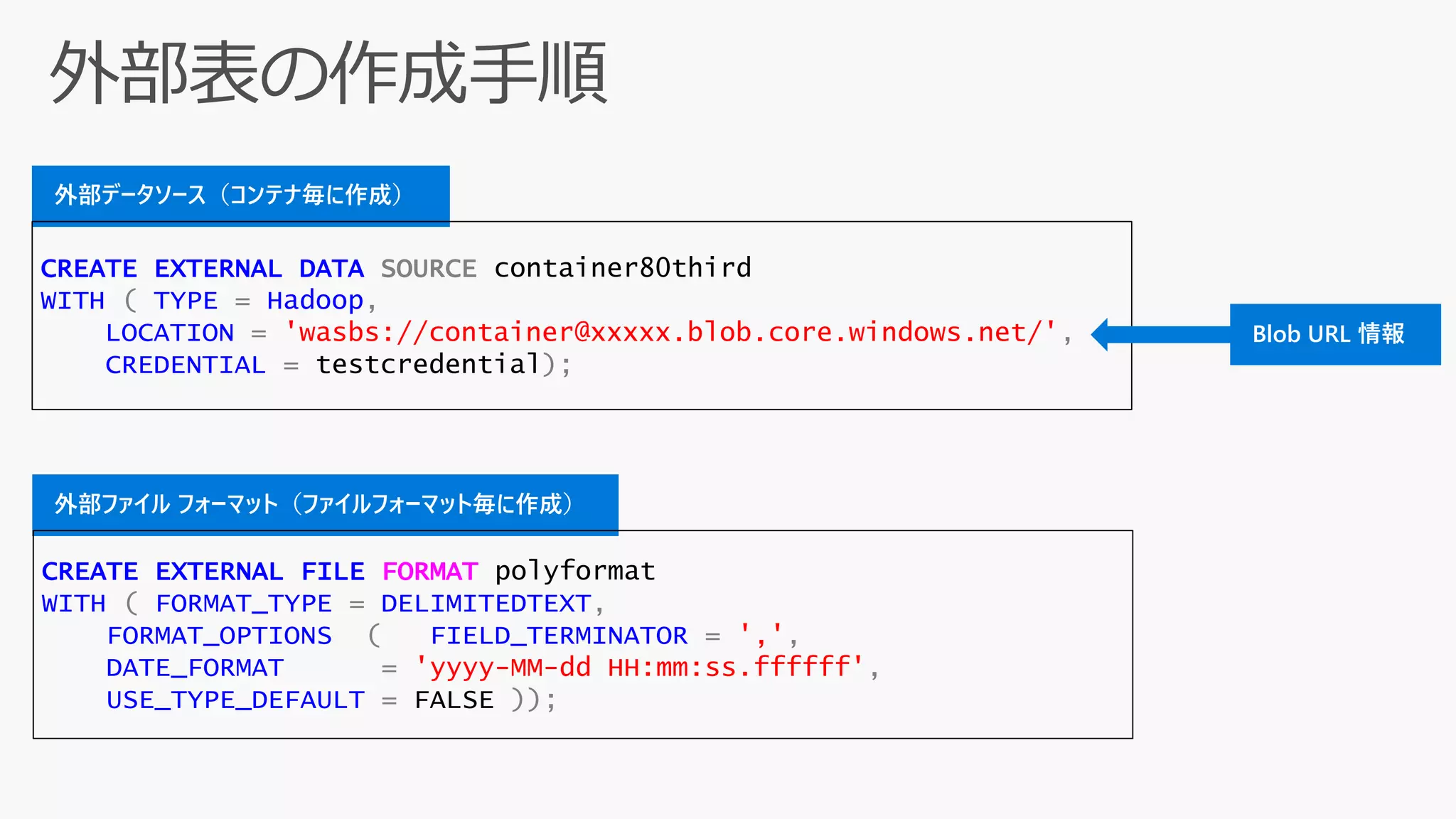

- 32. 外部データソース（コンテナ毎に作成） 外部ファイル フォーマット（ファイルフォーマット毎に作成） CREATE EXTERNALDATA SOURCE container80third WITH ( TYPE = Hadoop, LOCATION = 'wasbs://container@xxxxx.blob.core.windows.net/', CREDENTIAL = testcredential); CREATE EXTERNAL FILE FORMAT polyformat WITH ( FORMAT_TYPE = DELIMITEDTEXT, FORMAT_OPTIONS ( FIELD_TERMINATOR = ',', DATE_FORMAT = 'yyyy-MM-dd HH:mm:ss.ffffff', USE_TYPE_DEFAULT = FALSE )); Blob URL 情報

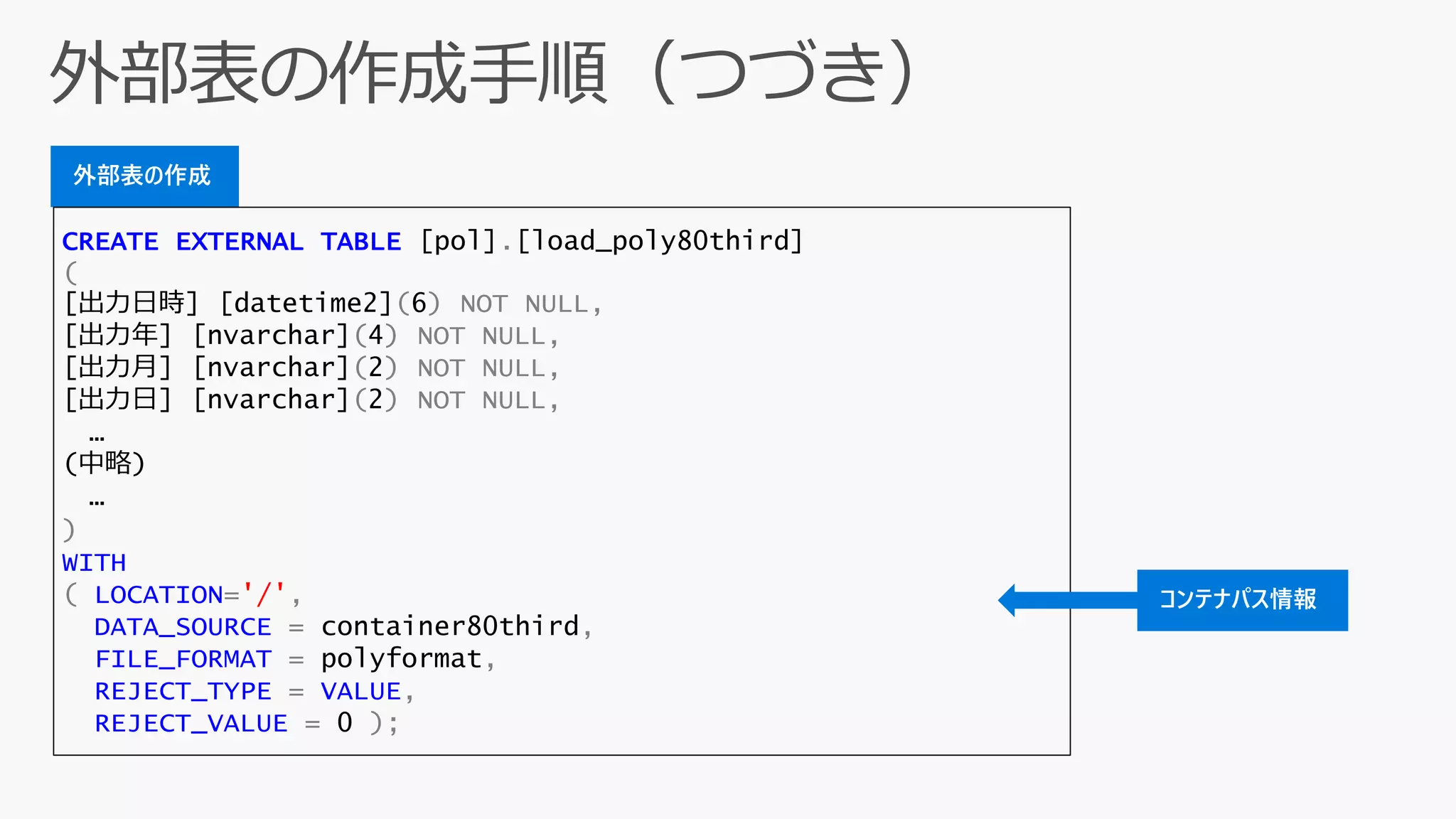

- 33. 外部表の作成 CREATE EXTERNAL TABLE[pol].[load_poly80third] ( [出力日時] [datetime2](6) NOT NULL, [出力年] [nvarchar](4) NOT NULL, [出力月] [nvarchar](2) NOT NULL, [出力日] [nvarchar](2) NOT NULL, … (中略) … ) WITH ( LOCATION='/', DATA_SOURCE = container80third, FILE_FORMAT = polyformat, REJECT_TYPE = VALUE, REJECT_VALUE = 0 ); コンテナパス情報

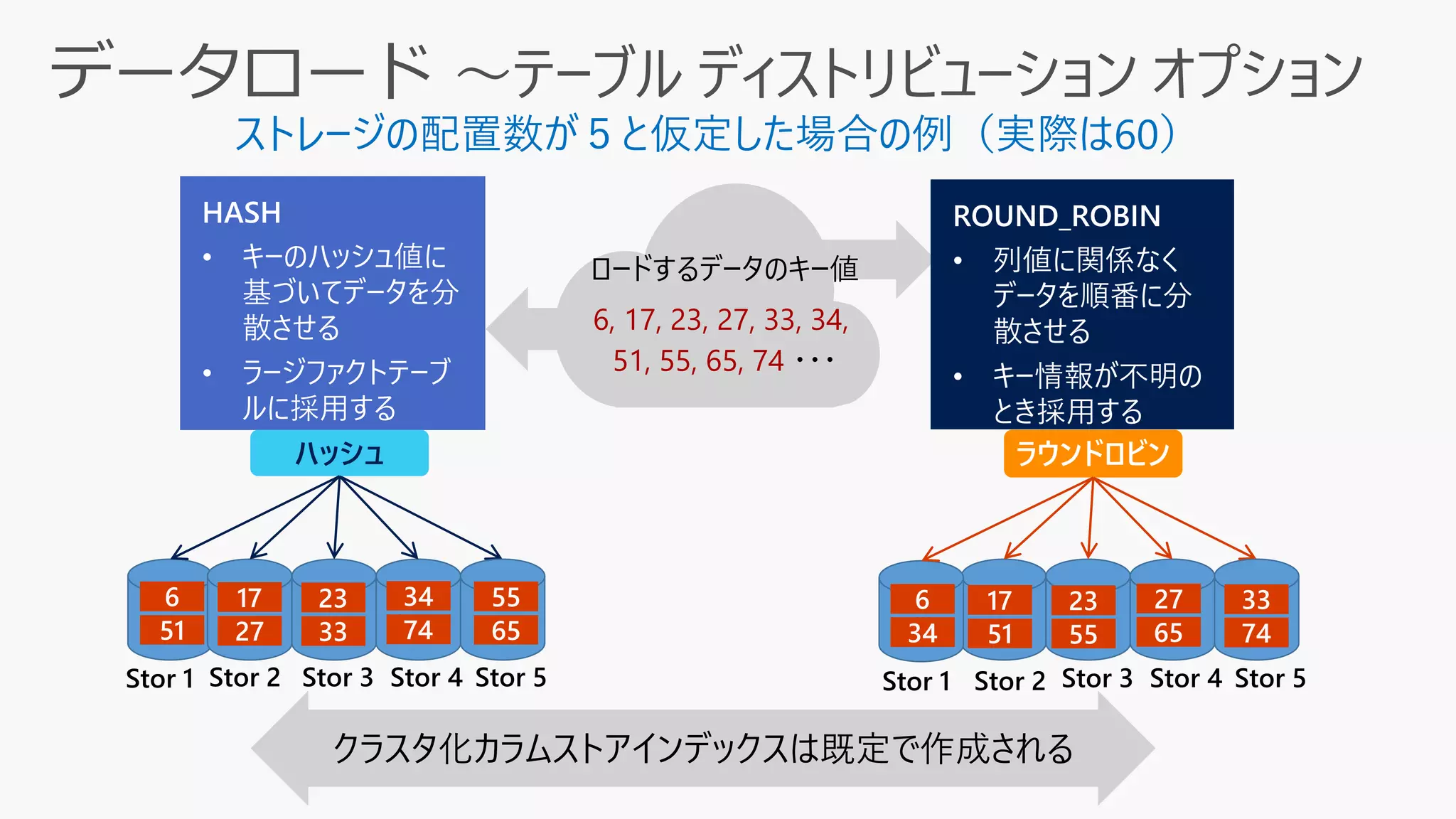

- 34. ハッシュ Stor 1 Stor2 Stor 3 Stor 4 Stor 5 Stor 1 Stor 2 Stor 3 Stor 4 Stor 5 クラスタ化カラムストアインデックスは既定で作成される ロードするデータのキー値 6, 17, 23, 27, 33, 34, 51, 55, 65, 74 ・・・ ストレージの配置数が５と仮定した場合の例（実際は60）

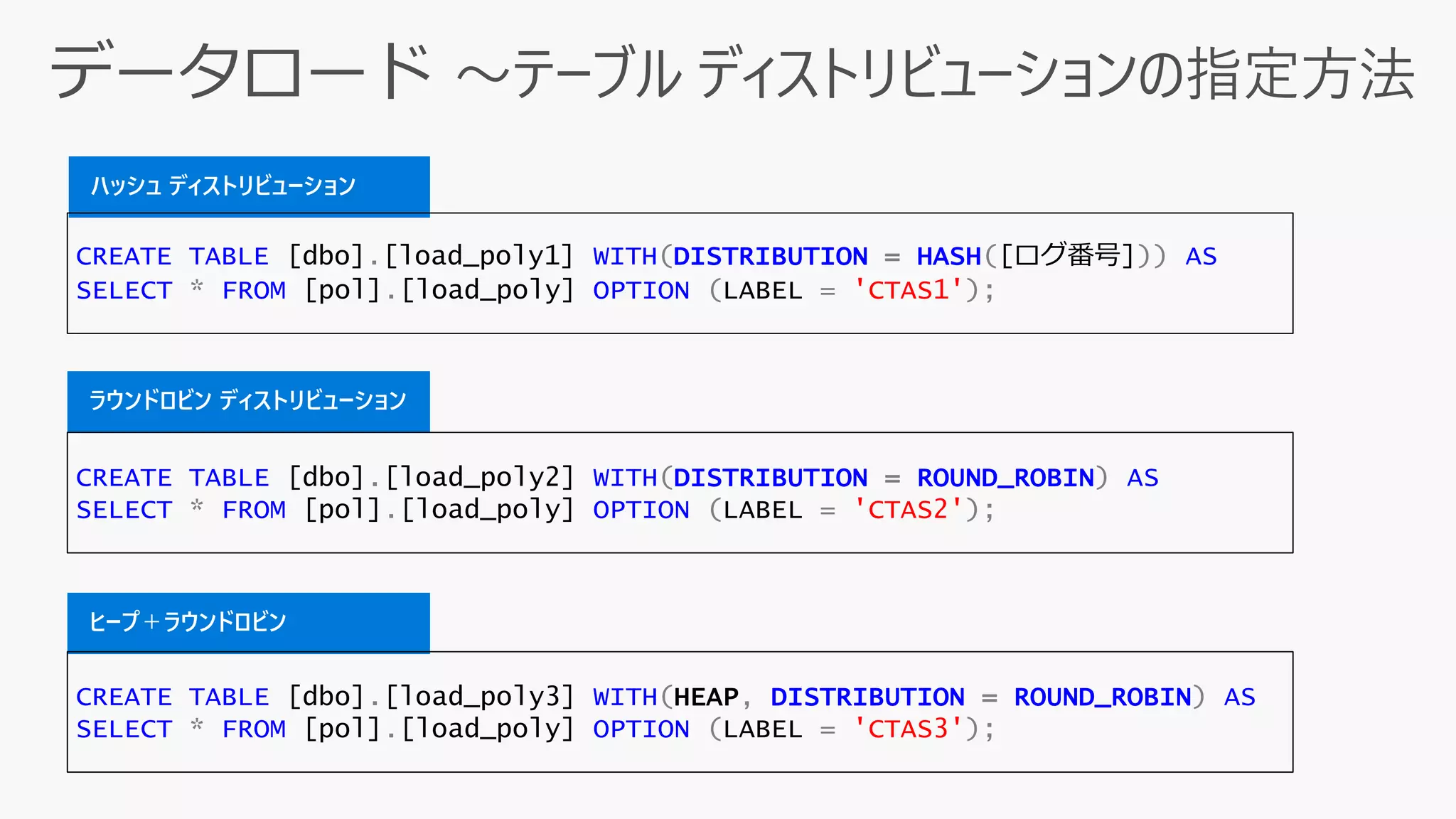

- 35. ハッシュ ディストリビューション ラウンドロビン ディストリビューション ヒープ＋ラウンドロビン CREATETABLE [dbo].[load_poly1] WITH(DISTRIBUTION = HASH([ログ番号])) AS SELECT * FROM [pol].[load_poly] OPTION (LABEL = 'CTAS1'); CREATE TABLE [dbo].[load_poly2] WITH(DISTRIBUTION = ROUND_ROBIN) AS SELECT * FROM [pol].[load_poly] OPTION (LABEL = 'CTAS2'); CREATE TABLE [dbo].[load_poly3] WITH(HEAP, DISTRIBUTION = ROUND_ROBIN) AS SELECT * FROM [pol].[load_poly] OPTION (LABEL = 'CTAS3');

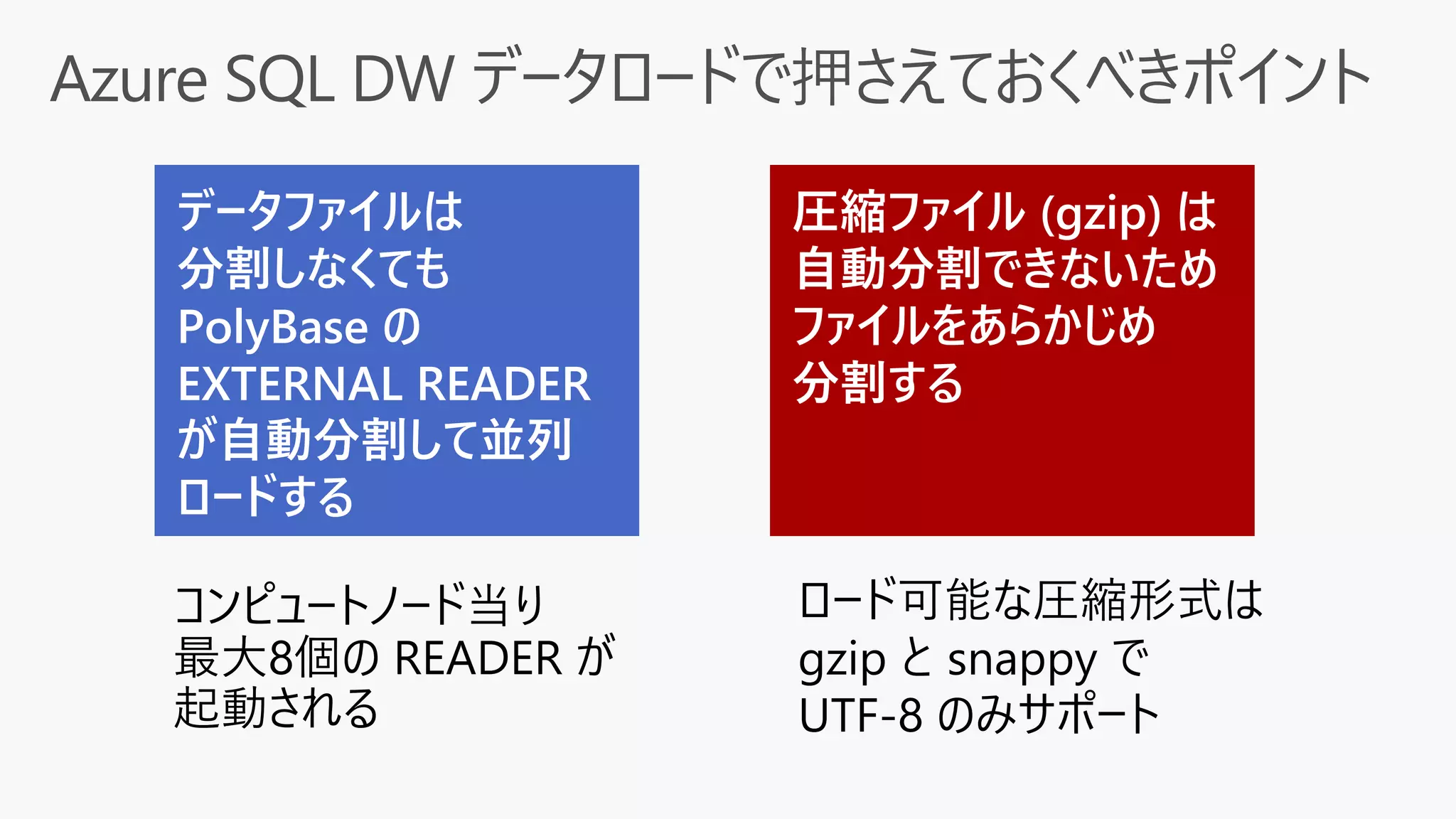

- 36. コンピュートノード当り 最大8個の READER が 起動される ロード可能な圧縮形式は gzipと snappy で UTF-8 のみサポート

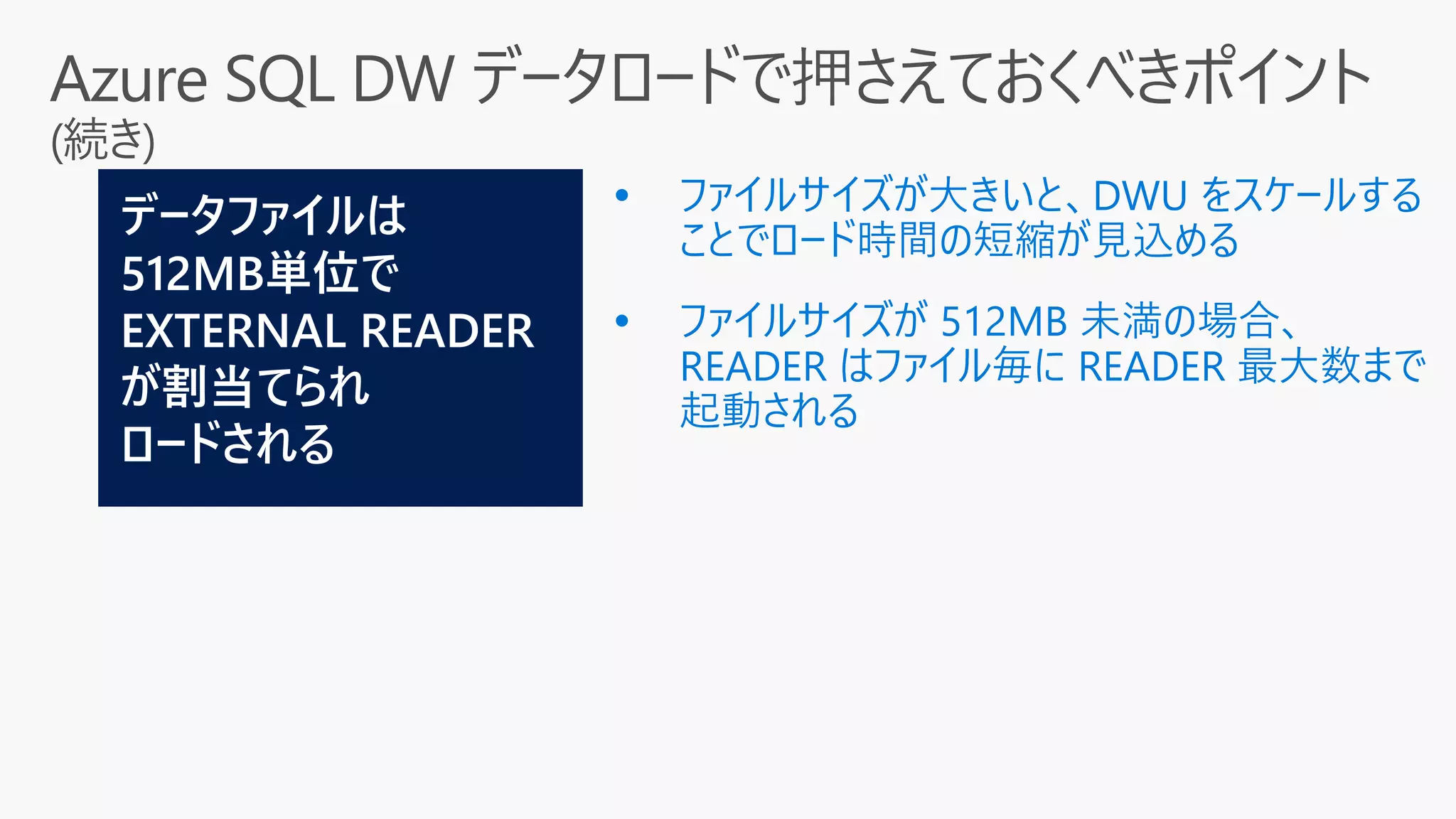

- 37. ファイルサイズが大きいと、DWU をスケールする ことでロード時間の短縮が見込める ファイルサイズが 512MB 未満の場合、 READER はファイル毎に READER 最大数まで 起動される

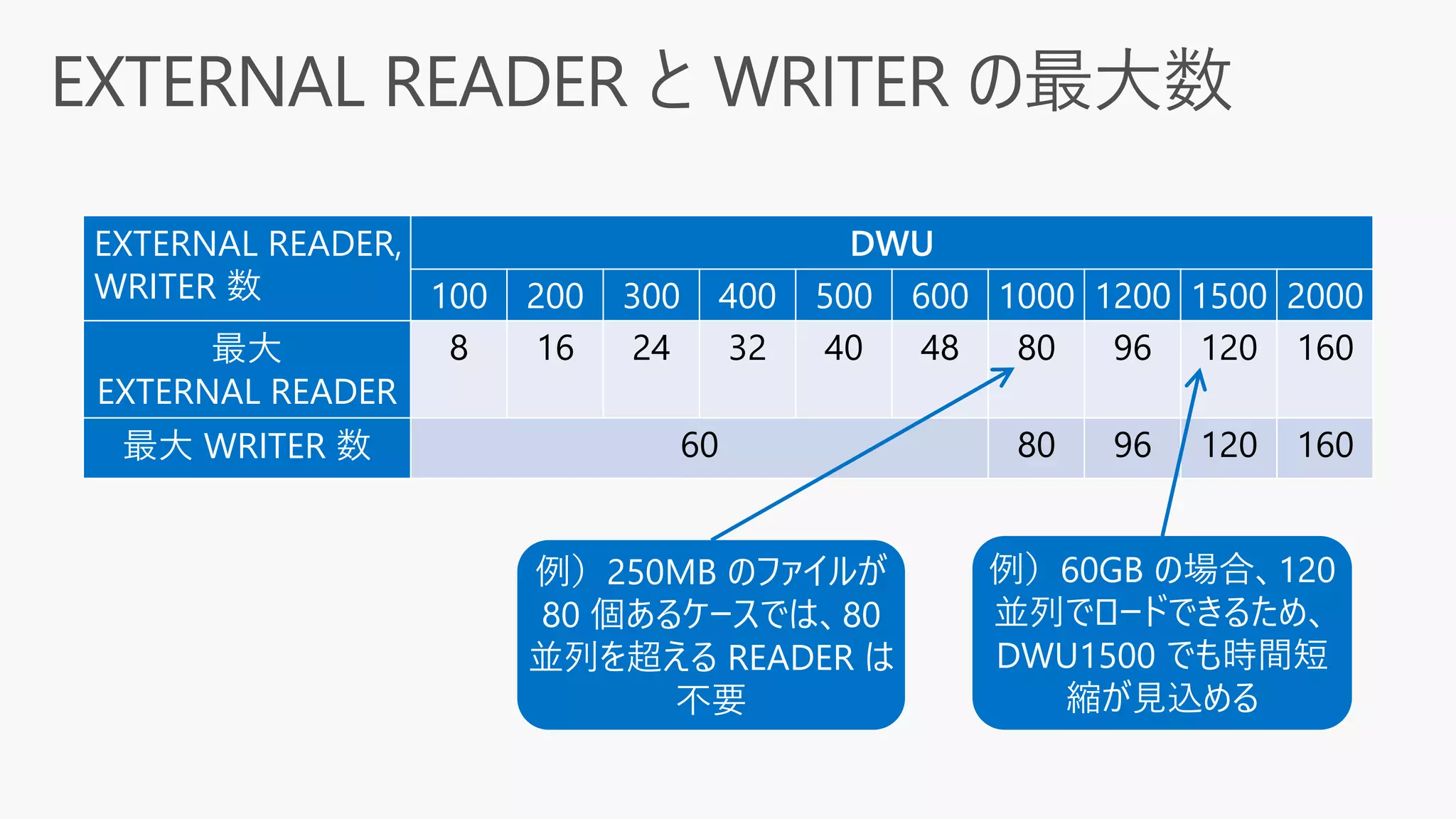

- 38. EXTERNAL READER, WRITER 数 DWU 100200 300 400 500 600 1000 1200 1500 2000 最大 EXTERNAL READER 8 16 24 32 40 48 80 96 120 160 最大 WRITER 数 60 80 96 120 160 例）60GB の場合、120 並列でロードできるため、 DWU1500 でも時間短 縮が見込める 例）250MB のファイルが 80 個あるケースでは、80 並列を超える READER は 不要
- 39.
- 40.

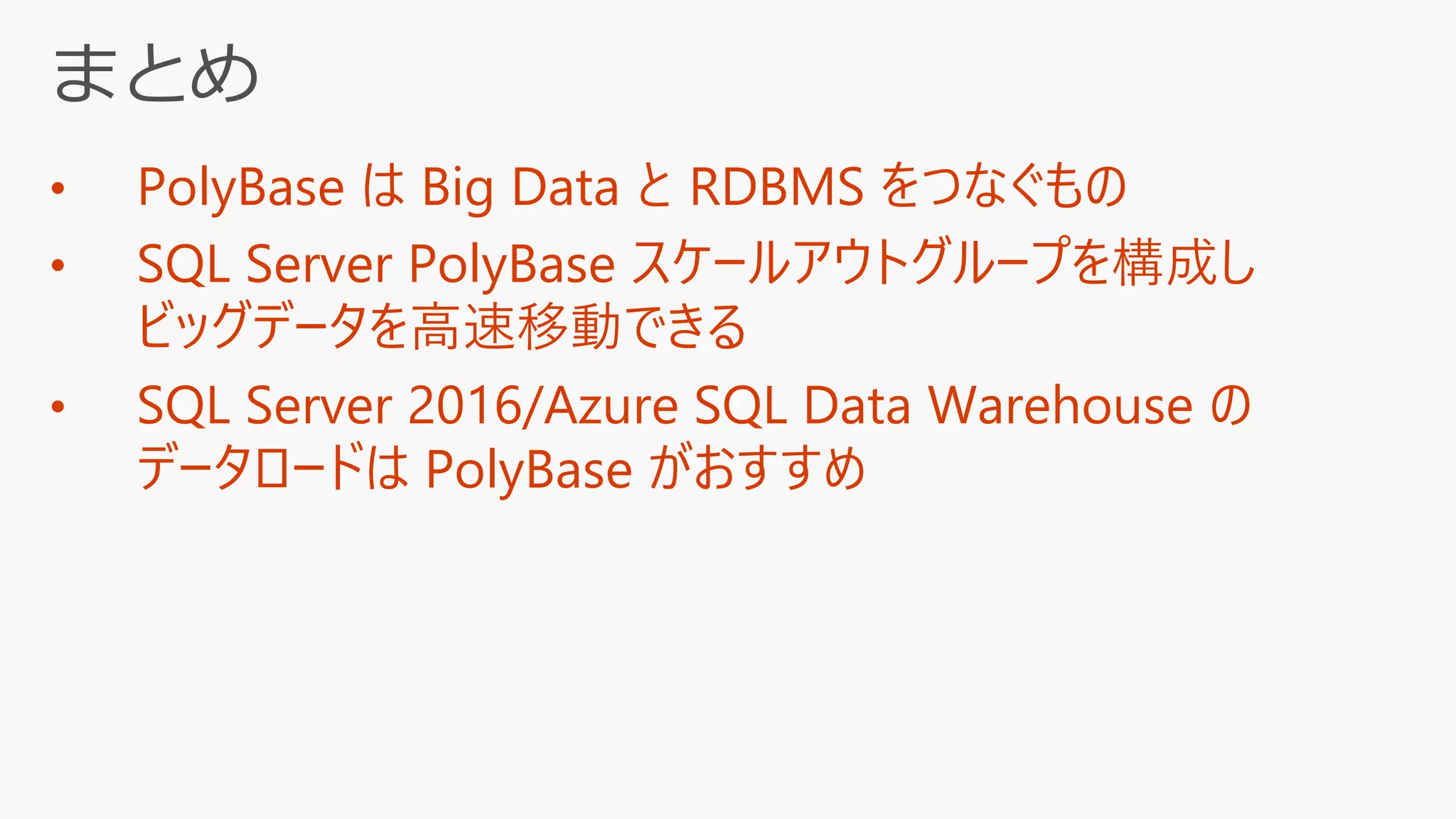

- 41. • PolyBase はBig Data と RDBMS をつなぐもの • SQL Server PolyBase スケールアウトグループを構成し ビッグデータを高速移動できる • SQL Server 2016/Azure SQL Data Warehouse の データロードは PolyBase がおすすめ
- 42. SQL Data Warehouseでの同時実行とワークロード管理 https://azure.microsoft.com/ja-jp/documentation/articles/sql-data-warehouse-develop- concurrency/ Azure SQL Data Warehouse のベスト プラクティス https://azure.microsoft.com/ja-jp/documentation/articles/sql-data-warehouse-best- practices/ SQL Data Warehouse のテーブルの分散 https://azure.microsoft.com/ja-jp/documentation/articles/sql-data-warehouse-tables- distribute/ PolyBase: Gaining insights from HDFS and relational data in SQL Server 2016 https://www.youtube.com/watch?v=lBxSB0UY4wA Microsoft Azure Blog – Data Warehouse https://azure.microsoft.com/en-gb/blog/topics/data-warehouse/ 日本マイクロソフト Data Platform Tech Sales Team Blog https://blogs.msdn.microsoft.com/dataplatjp/
