背面投影型Dagik Earthのための球面マルチタッチパネルの開発
- 1. 背面投影型Dagik Earthのための 球面マルチタッチパネルの開発 小山 幸伸1、増田花乃2、Pipatpol TANAVONGCHINDA3、佐藤 弘1 1 大分工業高等専門学校 情報工学科 2福井大学工学部 情報・メディア工学科 3Dept. of Computer Engineering, Kasetsart University 1

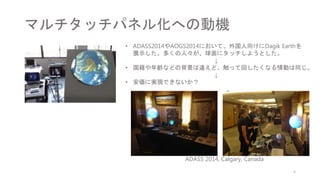

- 2. マルチタッチパネル化への動機 ADASS 2014, Calgary,Canada • ADASS2014やAOGS2014において、外国人向けにDagik Earthを 展示した。多くの人々が、球面にタッチしようとした。 ↓ • 国籍や年齢などの背景は違えど、触って回したくなる情動は同じ。 ↓ • 安価に実現できないか？ 5

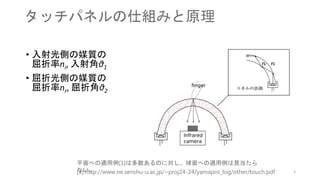

- 3. タッチパネルの仕組みと原理 • 入射光側の媒質の 屈折率ni, 入射角θ1 •屈折光側の媒質の 屈折率nr, 屈折角θ2 [1] http://www.ne.senshu-u.ac.jp/~proj24-24/yamapro_log/other/touch.pdf 平面への適用例[1]は多数あるのに対し、球面への適用例は見当たら ない。 3
- 4. 研究体制 • 昨年度から引き継いだ、高専5年生(大学2年次相当)1名の卒研 テーマとして取り組んでいる。 • 週2日の午後が卒研の時間。 •進学/就職活動のため、また夏休みもしっかり休むため、 本格的に研究を始めるのは、後期が始まる１０月ごろ。 4

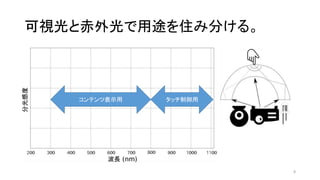

- 5.

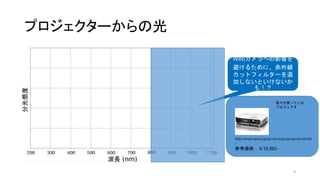

- 6.
- 7.

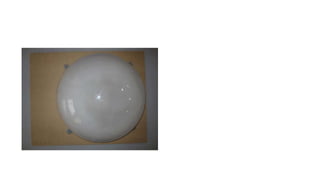

- 8.

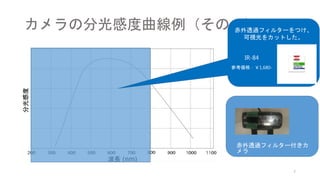

- 9.

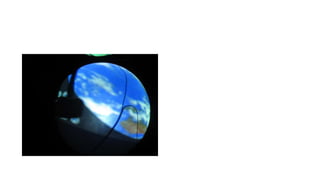

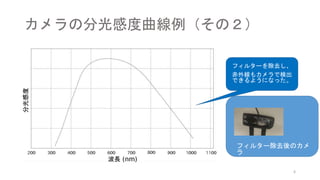

- 10.
- 11. Web Camera withoutany filters 11
- 17. Community Core Vision(CCV) 17

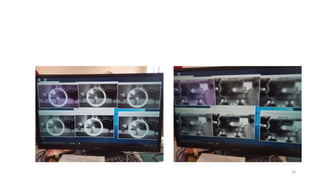

- 18.

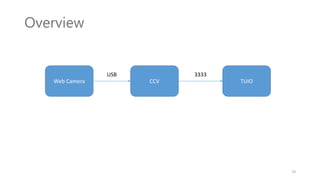

- 19.
- 20. A Protocol forTable-Top Tangible User interfaces (TUIO) 20

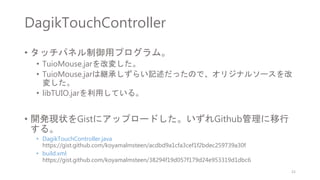

- 21. DagikTouchController • タッチパネル制御用プログラム。 • TuioMouse.jarを改変した。 •TuioMouse.jarは継承しずらい記述だったので、オリジナルソースを改 変した。 • libTUIO.jarを利用している。 • 開発現状をGistにアップロードした。いずれGithub管理に移行 する。 • DagikTouchController.java https://gist.github.com/koyamalmsteen/acdbd9a1cfa3cef1f2bdec259739a30f • build.xml https://gist.github.com/koyamalmsteen/38294f19d057f179d24e953319d1dbc6 21
- 22. Cross Platform • CCVand TUIO run on Windows, Mac, and Linux. • We confirmed that those softwares run on Mac. ↓ • Raspberry Pi 3の様に、安価で実用的な速度で動く小型コン ピュータを用いて、組み込める可能性を示唆している。 https://www.raspberrypi.org/products/raspberry-pi-3-model- b/ 22
- 23.

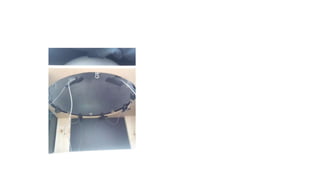

- 24.
- 25.
- 26.
- 27.

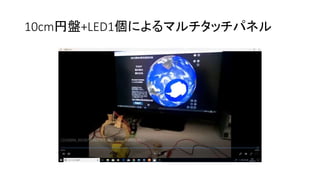

- 28.
- 29.

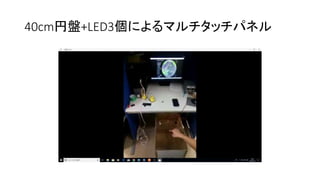

- 30.

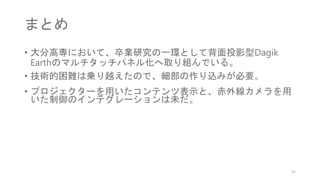

- 31. まとめ • 大分高専において、卒業研究の一環として背面投影型Dagik Earthのマルチタッチパネル化へ取り組んでいる。 • 技術的困難は乗り越えたので、細部の作り込みが必要。 •プロジェクターを用いたコンテンツ表示と、赤外線カメラを用 いた制御のインテグレーションは未だ。 31
Editor's Notes
- #4 アクリル板の絶対屈折率をni、空気の絶対屈折率をnrとした際、入射角をθ1、屈折角を θ2とすると、ni sinθ1 = nr sinθ2 のスネルの法則が成り立ち、これにより、アクリル半球内を赤外線が全反射することがわかります。 半球面を指で触ると、屈折角が変わることにより、それまでの全反射が崩れ、指で触れた箇所が発光します． これを赤外線カメラで認識することにより、タッチ箇所の座標を得ることができます。

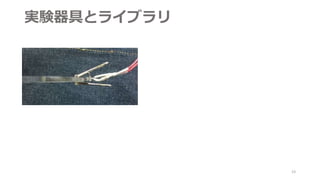

- #24 本研究では、アクリル半球を用いた実験に先立って、まずアクリル平板の中を赤外線が全反射するかどうか確認するための実験を行います。 アクリル板に赤外LEDを保持するため、ダブルクリップを加工してLEDブラケットとしました． Dagik Earthは移動した先で設営することを考慮する必要があり、配線が複雑でない回路が必要です． 赤外線LED1つと抵抗1つをはんだづけし、絶縁チューブで覆い赤外線照射モジュールとしました。 また、マルチタッチパネルのライブラリとして、Touch libを使用しました。Touch lib は、認識した赤外光を追跡処理し、マルチタッチ操作を実現するためのライブラリです． Touch libを実行し、赤外線カメラに赤外LEDを近づけると、図 のように赤外線が検出されていることを確認できました。

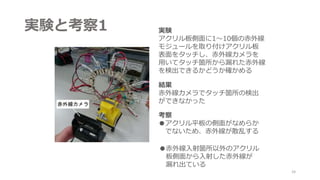

- #25 図のように、アクリル板側面に10個の赤外線モジュールを取り付けアクリル板表面をタッチし、赤外線カメラを用いてタッチ箇所から漏れた赤外線を検出できるかどうか確かめました． その結果、タッチ箇所の検出ができませんでした． 原因として、この実験で用いた赤外LEDは先端が丸く、アクリル側面に接しない部分が多いため赤外線がアクリル板内に入っていかなかったこと、 アクリル板の側面がなめらかでないため赤外線が入りにくく、アクリル内における赤外線の全反射が起こらなかったこと、 赤外線入射箇所以外のアクリル板側面から、入射した赤外線が漏れ出ていることが考えられます。

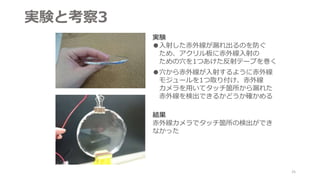

- #26 次に、アクリル板側面から入射した赤外線が漏れ出るのを防ぐために、 図のようにアクリル板に赤外線入射のための穴を1つあけた反射テープを巻きました。 この穴から赤外線が入射するように赤外線モジュールを1つ取り付け、アクリル板表面をタッチし、タッチ箇所から漏れた赤外線を検出できるかどうか確かめました．その結果、タッチ箇所の検出ができませんでした．

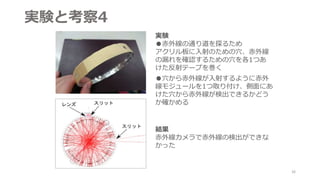

- #27 これまでの実験でタッチ検出ができなかったことを受け、赤外線の通り道を探るために、 アクリル板に赤外線入射のための穴を1つと、側面から赤外線が漏れているかどうか確認するための穴を1つあけた反射テープを巻きました． また、光の通り道のシミュレーションに、光線光学シミュレータのOptGeoを用いました． シミュレーション結果はこちらの図のとおりです． この穴から赤外線が入射するように赤外線モジュールを1つ取り付け、側面にあけた穴から赤外線が検出できるかどうかの実験を行いました． その結果、赤外線が検出できず、シミュレーションどおりに光が反射していないことがわかりました。
