CPU terdiri dari unit aritmatika logika, unit kontrol, register, dan bus internal. CPU melakukan fungsi utama seperti mengambil instruksi dan data dari memori, menterjemahkan dan mengolah instruksi dan data, serta menulis hasil kembali ke memori. Siklus instruksi CPU meliputi mengambil, mengeksekusi, dan menangani interrupt instruksi.

1. CPU
(CENTRAL PROCESSING UNIT)

2. KOMPONEN UTAMA CPU
1. Arihtmetic Logikal Unit (ALU)
 Melakukan komputasi untuk pengolahan data
 Melakukan tugas-tugas dasat aritmatik dan operasi
logika

3. 2. Control Unit
 Mengontrol perpindahan data dan instruksi ke CPU
atau
dari CPU
 Mengontrol operasi ALU
 Mendecode instruksi program dan menyediakan
sinyal-sinyal
kontrol yang bersesuaian

4. 3. Register
 Memori internal yang didesain untuk dapat
menyimpan data lebih cepat dibandingkan memori
utama
4. Internal Bus
 Jalur yang berfungsi sebagai jembatan komunikasi
antara komponen utama

5. FUNGSI UTAMA CPU
1. Fetch Instruction (Mengambil Instruksi)
CPU harus membaca instruksi dari memori
2. Interpret Instruction (Menterjemahkan Instruksi)
Instruksi harus diinstruksikan untuk menentukan aksi apa yang
perlu diambil
3. Fetch Data (Mengambil Data)
Eksekusi suatu instruksi memerlukan pembacaan dari memori
atau modul I/O
4. Process Data (Mengolah Data)
Eksekusi suatu instruksi memerlukan operasi aritmatika atau
logika terhadap data
5. Write Data (Menulis Data)
Hasil eksekusi memerlukan penulisan data ke memori atau
modul I/O

6. REGISTER PADA CPU
Memiliki 2 fungsi :
1. User Visibel Register :
Register CPU yang dapat digunakan oleh pemrogram,
dengan menggunakan set intsruksi memungkinkan
satu buah register atau lebih untuk dispesifikasian
sebagai operand atau alamat operand.
2. Control dan Status Register
Register yang digunakan oleh unit kontrol untuk
mengintrol operasi CPU dan oleh program sistem
operasi untuk mengontrol eksekusi program

7. User Visibel Register
1. General Purpose Register
 Digunakan untuk mode pengalamatan dan data
 Akumulator ( aritmatika, Shift, Rotate)
 Base Register (Rotate,Shift, aritmatika)
 Counter Register ( Looping)
 Data Register (menyimpan alamat I/O device).

8. b. Register Alamat
 Digunakan untuk mode pengalamatan
 Segment Register (Code Segment, Data Segment,
Stack Segment, Extra Segment)
 Register Index (Stack Index, Data Index)
 Stack Pointer

9. d. Register Data
 Digunakan untuk menampung data
c. Register Kode Status Kondisi (Flag)
 Kode yang menggambarkan hasil operasi sebelumnya

10. CONTROL REGISTER
1. Program Counter (PC)
 Berisi alamat instruksi yang akan diambil
2. Instruction Register (IR)
 Berisi alamat instruksi terakhir
3. Memory Address Register (MAR)
 Berisi alamat penyimpanan dalam memori
4. Memori Buffer Register (MBR)
 Berisi data yang dibaca dari memori atau yang
diyliskan ke memori

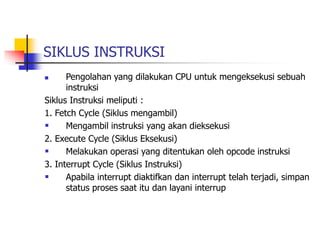

11. SIKLUS INSTRUKSI
 Pengolahan yang dilakukan CPU untuk mengeksekusi sebuah
instruksi
Siklus Instruksi meliputi :
1. Fetch Cycle (Siklus mengambil)
 Mengambil instruksi yang akan dieksekusi
2. Execute Cycle (Siklus Eksekusi)
 Melakukan operasi yang ditentukan oleh opcode instruksi
3. Interrupt Cycle (Siklus Instruksi)
 Apabila interrupt diaktifkan dan interrupt telah terjadi, simpan
status proses saat itu dan layani interrup

12. CPU DENGAN SISTEM BUS
CPU
Register
ALU
Control Unit
Control
Bus
Data Bus Address
Bus

13. STRUKTUR INTERNAL CPU
Status Flag
Shifter
Logika
Aritmatik
Unit Aritmatika dan
Logika
BUS
CPU
IN
TER
NAL
Register
Unit
Control
Jalur Kontrol
