1. III. Frame Relay và mô hình OSI 7 lớp.
Trong mẫu 7 lớp của OSI (Open System Interconnection) X25 và Frame Relay có mặt ở 3
lớp dưới. Hình vẽ 9.
Tương tự như DTE (Data Terminal Equipment) và DCE (Data Circuit Equipment) cuả X25,
ở Frame Relay gọi FRAD (Frame Relay Access Device) và FRND (Frame Relay Network
Device).
1. Level 1. Lớp vật lý - physical layer.
Lớp 1 của Frame relay cũng định nghĩa giao diện vật lý, điện lý dùng chung giữa FRAD và
FRND, Frame relay dùng ở tốc độ cao nên vẫn hay dùng giao diện V35.
2. Level 2. Lớp kết nối - Link Layer.
Lớp này định nghĩa thể lệ và thủ tục kết nối liên lạc, được coi như LAP (Link Access
Protocol). Frame Relay hiện tại đang dùng 2 loại LAP là:
• LAP-D là giao thức cơ bản của lớp 2 của ISDN - D channel , nó cũng được dùng cho
Frame relay để chuyển tải thông tin theo tiêu chuẩn CCITT I.441/Q821.
• LAP-F. Giao thức của Frame relay cải tiến từ LAP-D do tiêu chuẩn Q922 định nghĩa và
được sử dụng nhiều hơn (Cấu trúc khung nêu ở trên theo LAP-F).
Lớp 2 của Frame Relay chia thành 2 lớp chức nǎng là Core Funtion và Upper Function ,
chức nǎng của lớp 2 cũng đảm bảo thủ tục kết nối LAP-F:
• Core function: Kiểm soát để các Frame không bị đúp hay mất, kiểm tra độ dài của một
khung, phân tích lỗi truyền dẫn qua FCS, điều khiển nghẽn qua FENC/BECN.
• Upper function: Điều khiển DLCI (Data Link Connection Identification) định nghĩa đường
nối Logic giữa FRAD và FRND.
FRND

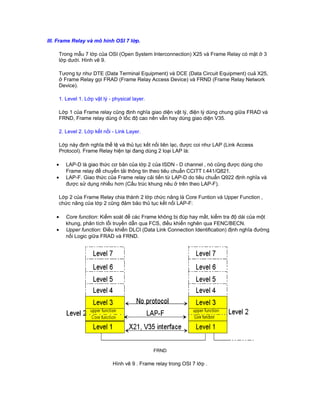

Hình vẽ 9 . Frame relay trong OSI 7 lớp .
2. 3. Level 3. Lớp mạng - Network layer.
Lớp 3 không có thủ tục gì vì vậy nó nhanh hơn nhiều so với X25 hay SNA.
Lớp mạng định nghĩa các khung dữ liệu chuyển dịch như thế nào giữa các hệ thống, đảm
bảo định tuyến trong một mạng hay giữa các mạng với nhau.
Giao thức kết nối 2 mạng X25 là X75 còn giao thức kết nối giữa 2 mạng Frame relay là NNI
- Network to Network Interface (Hình vẽ 10)

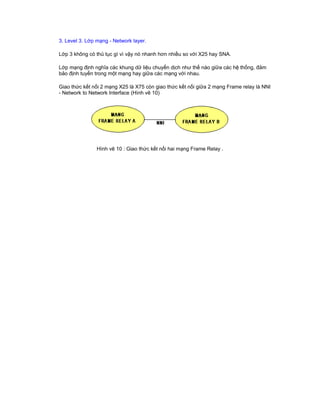

Hình vẽ 10 : Giao thức kết nối hai mạng Frame Relay .
