構成管理ツールのBOSHを使用して、AWSにCloud Foundry環境を簡単に構築する方法を紹介します。

1. BOSH でお手軽 CF デプロイon AWS
Iwasaki Yudai @i_yudai
NTT Laboratory
Software Innovation Center
2013-08-23

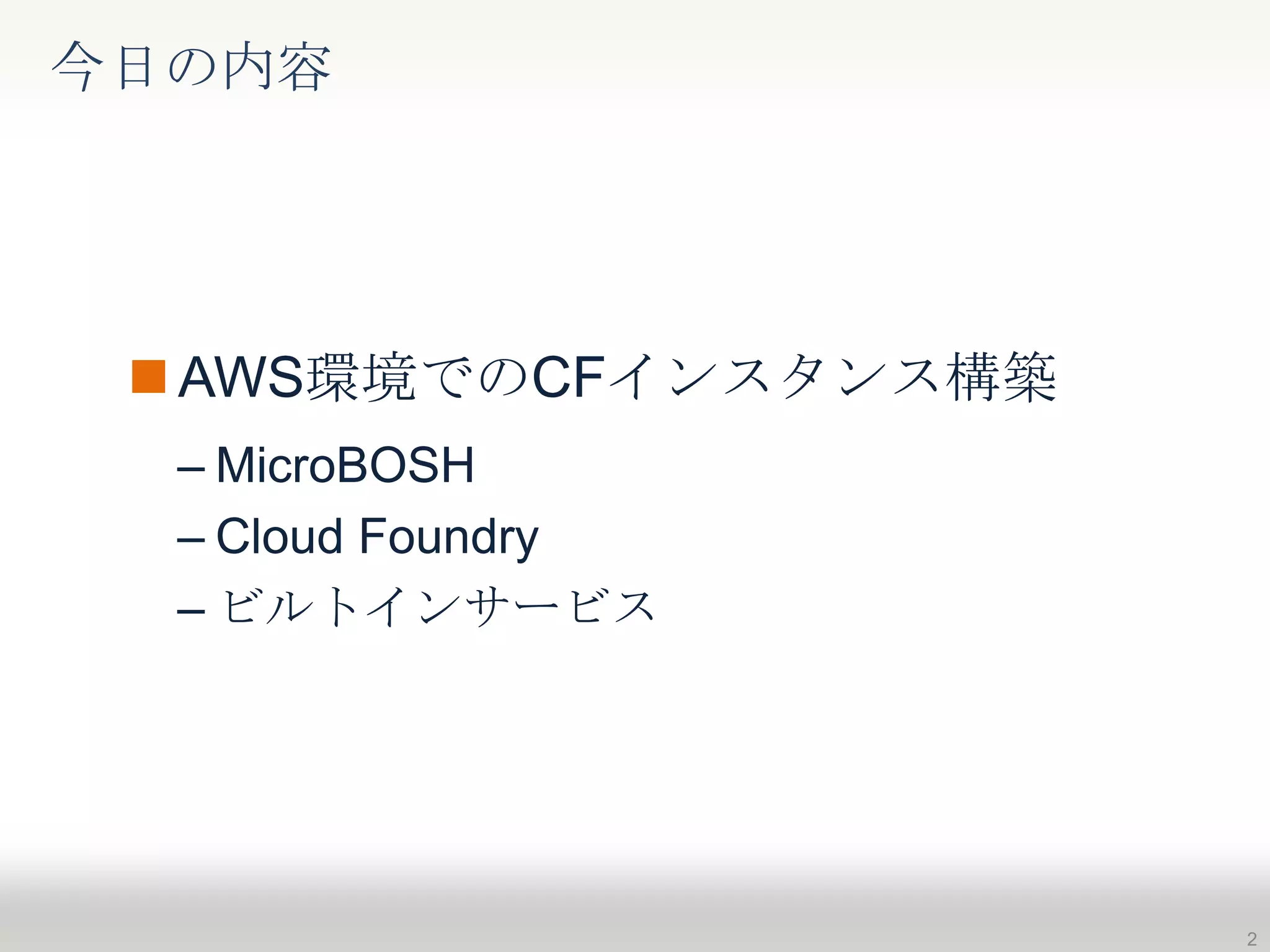

2. AWS環境でのCFインスタンス構築
– MicroBOSH
– Cloud Foundry
– ビルトインサービス
今日の内容
2

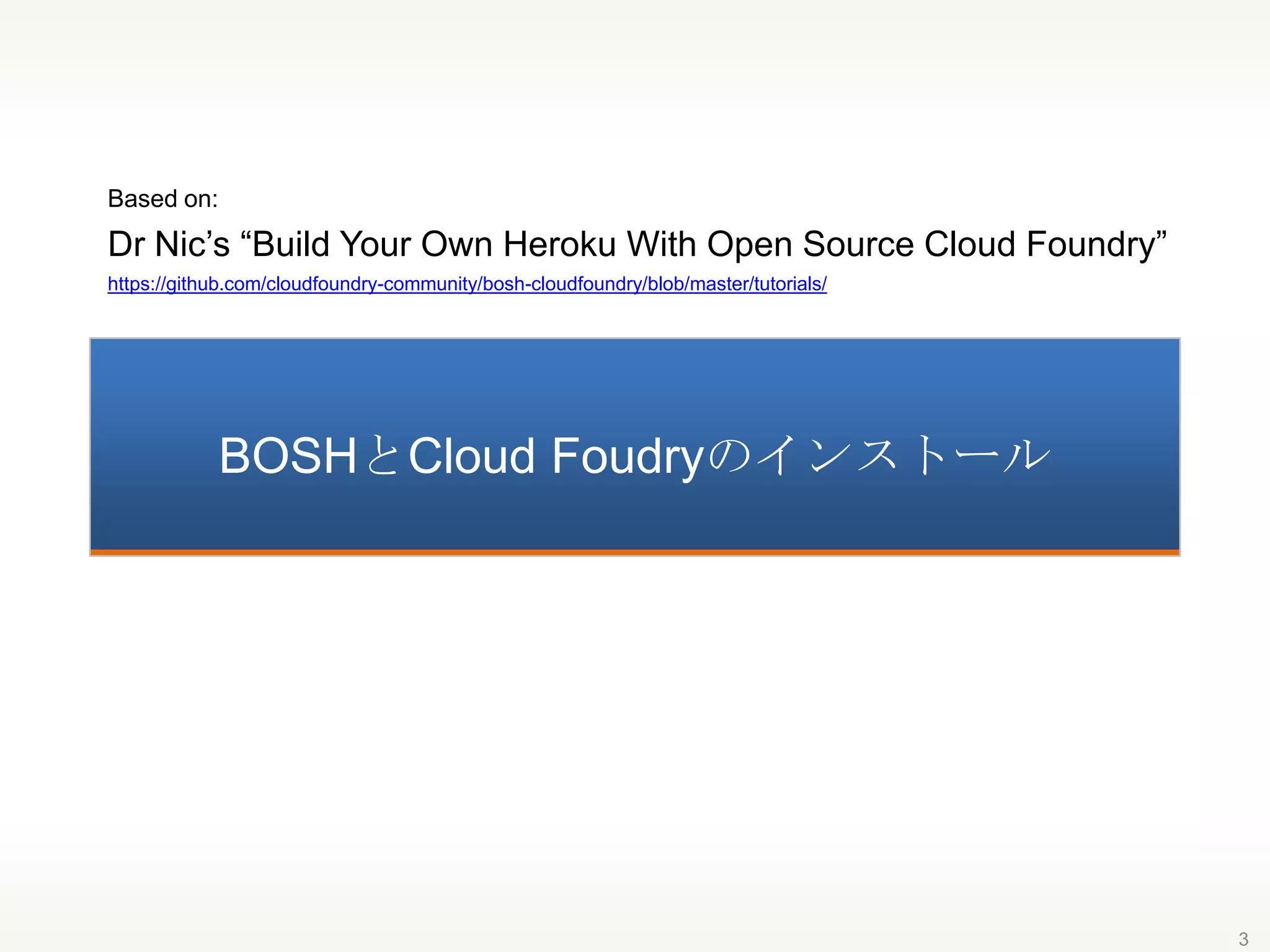

3. BOSHとCloud Foudryのインストール
3
Based on:
Dr Nic’s “Build Your Own Heroku With Open Source Cloud Foundry”
https://github.com/cloudfoundry-community/bosh-cloudfoundry/blob/master/tutorials/

4. AWSアカウント
AWS使用料
Ruby1.9.3
Git
必要なもの
4

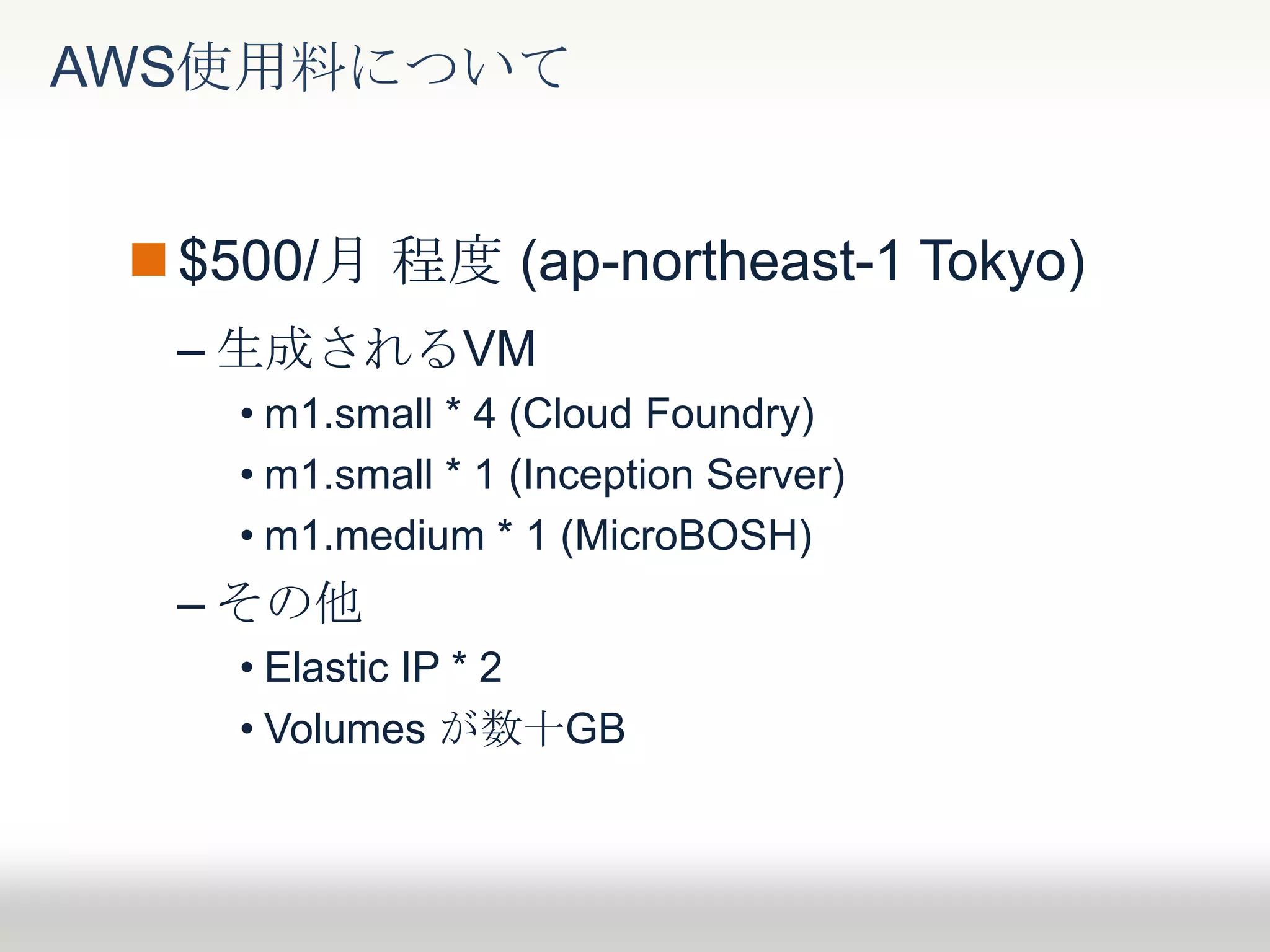

5. $500/月 程度 (ap-northeast-1 Tokyo)
– 生成されるVM
• m1.small * 4 (Cloud Foundry)
• m1.small * 1 (Inception Server)
• m1.medium * 1 (MicroBOSH)
– その他
• Elastic IP * 2
• Volumes が数十GB
AWS使用料について

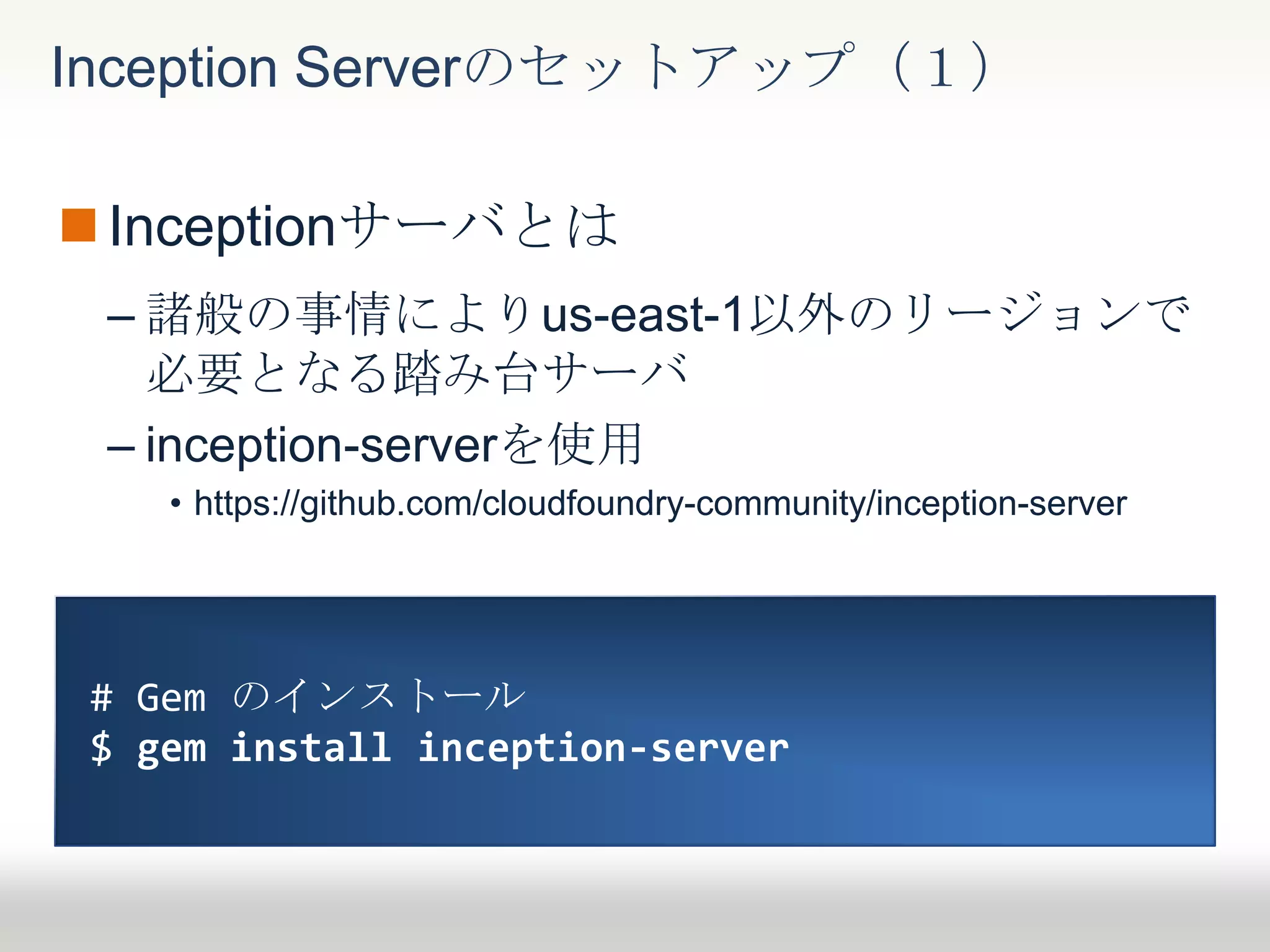

6. Inceptionサーバとは
– 諸般の事情によりus-east-1以外のリージョンで
必要となる踏み台サーバ
– inception-serverを使用
• https://github.com/cloudfoundry-community/inception-server
Inception Serverのセットアップ（１）
# Gem のインストール
$ gem install inception-server

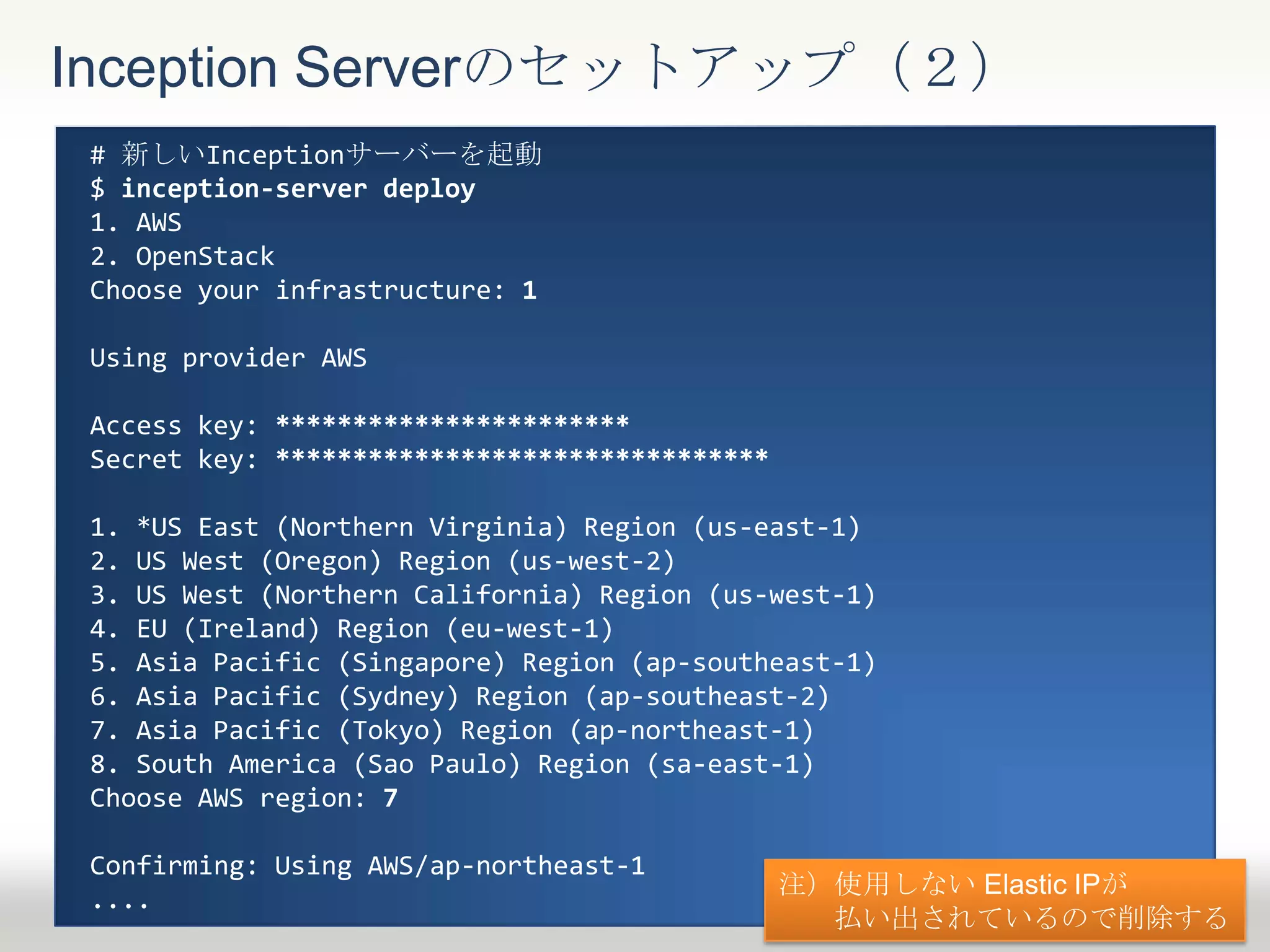

7. Inception Serverのセットアップ（２）
# 新しいInceptionサーバーを起動
$ inception-server deploy
1. AWS
2. OpenStack
Choose your infrastructure: 1
Using provider AWS
Access key: ***********************
Secret key: ********************************
1. *US East (Northern Virginia) Region (us-east-1)
2. US West (Oregon) Region (us-west-2)
3. US West (Northern California) Region (us-west-1)
4. EU (Ireland) Region (eu-west-1)
5. Asia Pacific (Singapore) Region (ap-southeast-1)
6. Asia Pacific (Sydney) Region (ap-southeast-2)
7. Asia Pacific (Tokyo) Region (ap-northeast-1)
8. South America (Sao Paulo) Region (sa-east-1)
Choose AWS region: 7
Confirming: Using AWS/ap-northeast-1
....
注）使用しない Elastic IPが
払い出されているので削除する

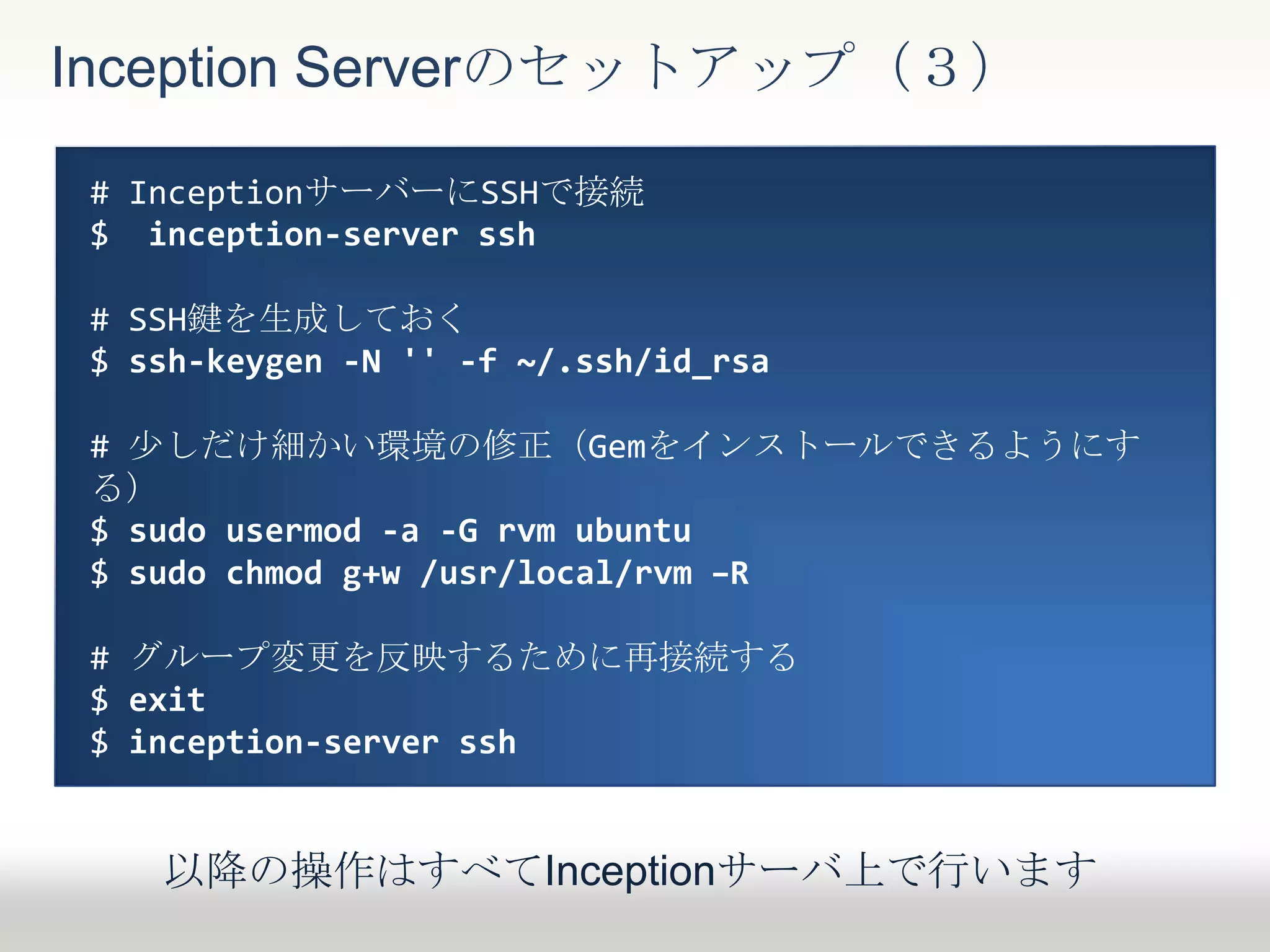

8. Inception Serverのセットアップ（３）
# InceptionサーバーにSSHで接続
$ inception-server ssh
# SSH鍵を生成しておく
$ ssh-keygen -N '' -f ~/.ssh/id_rsa
# 少しだけ細かい環境の修正（Gemをインストールできるようにす
る）
$ sudo usermod -a -G rvm ubuntu
$ sudo chmod g+w /usr/local/rvm –R
# グループ変更を反映するために再接続する
$ exit
$ inception-server ssh
以降の操作はすべてInceptionサーバ上で行います

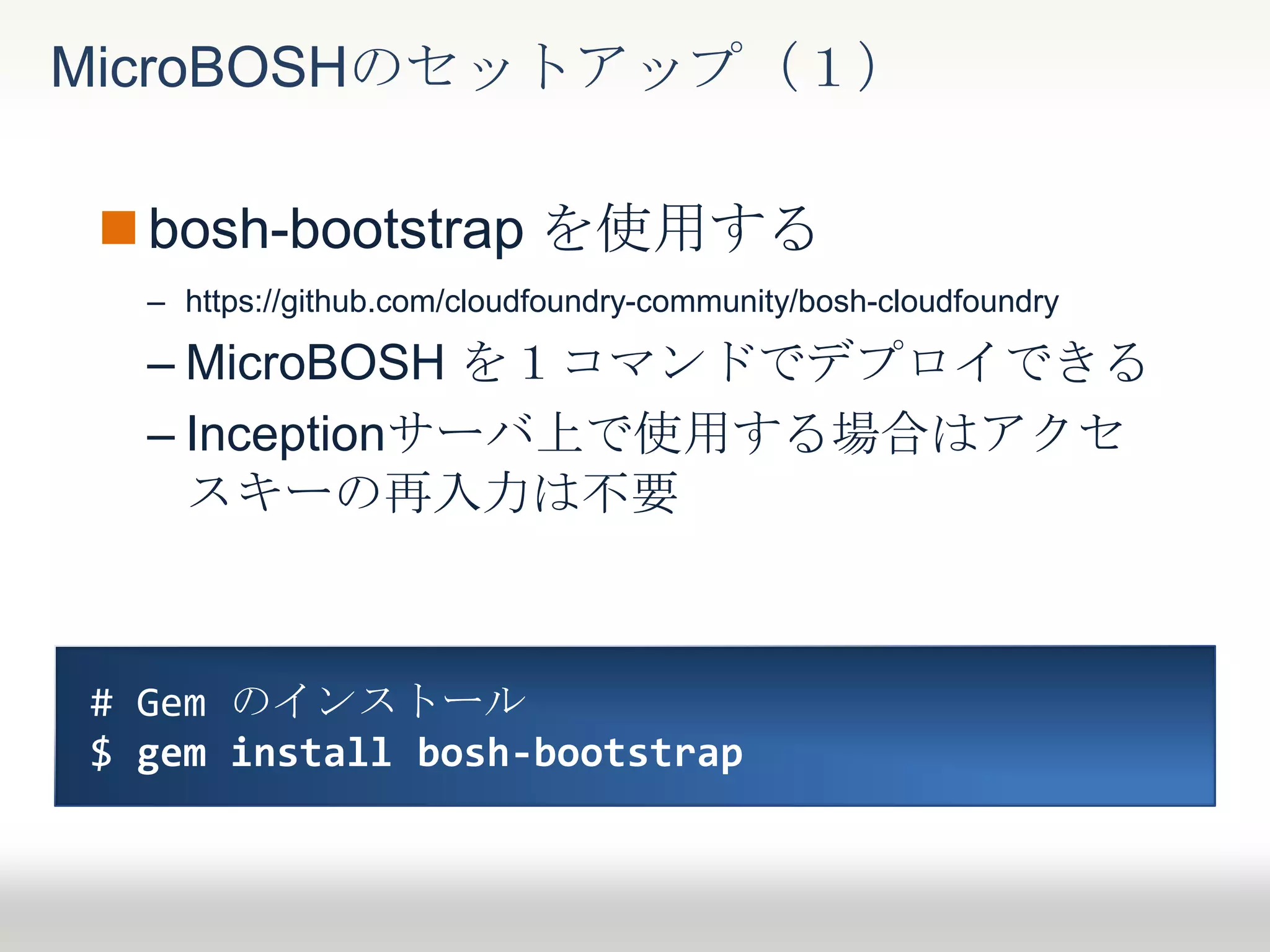

9. bosh-bootstrap を使用する
– https://github.com/cloudfoundry-community/bosh-cloudfoundry
– MicroBOSH を１コマンドでデプロイできる
– Inceptionサーバ上で使用する場合はアクセ
スキーの再入力は不要
MicroBOSHのセットアップ（１）
# Gem のインストール
$ gem install bosh-bootstrap

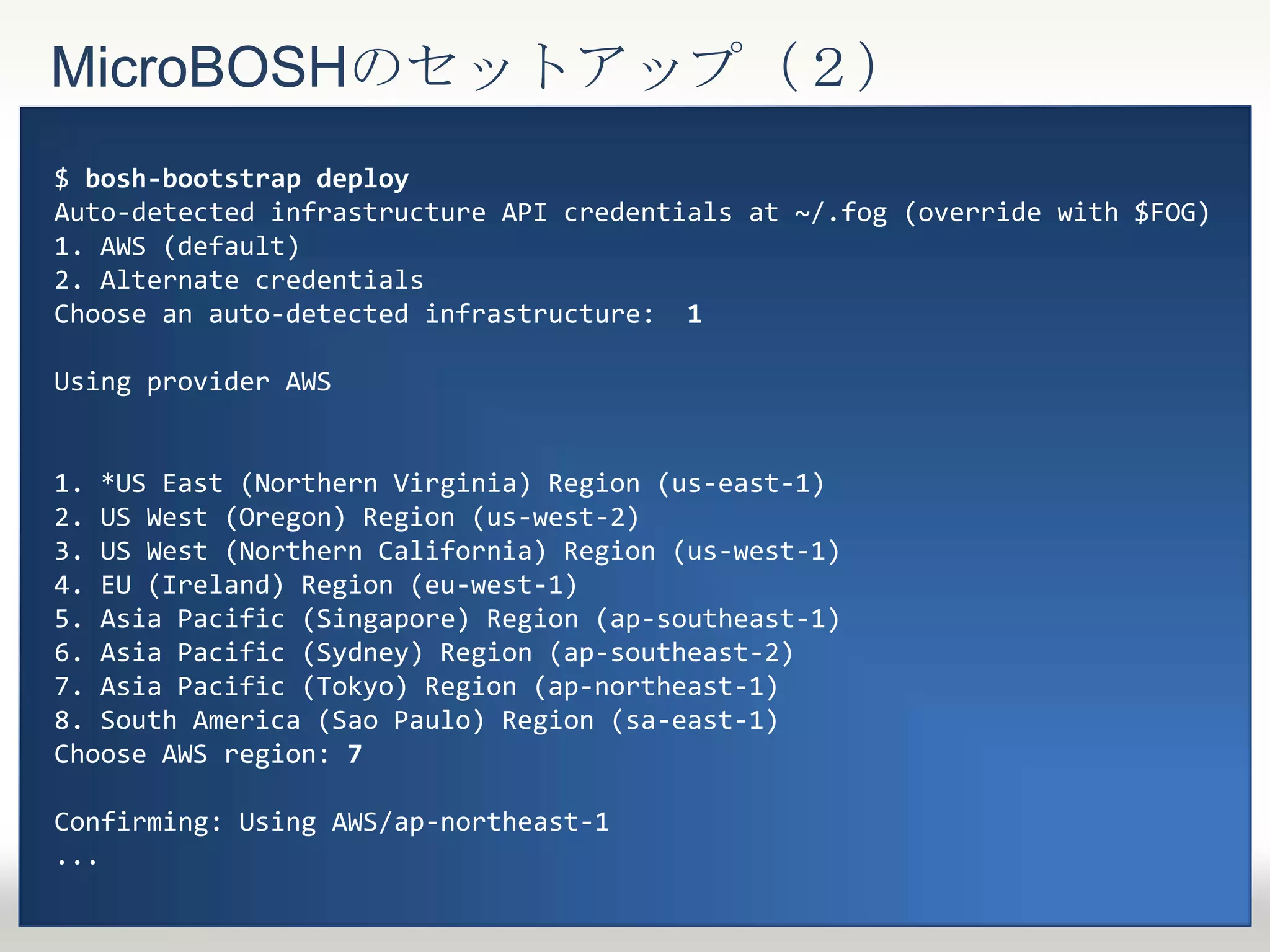

10. MicroBOSHのセットアップ（２）
$ bosh-bootstrap deploy
Auto-detected infrastructure API credentials at ~/.fog (override with $FOG)
1. AWS (default)
2. Alternate credentials
Choose an auto-detected infrastructure: 1
Using provider AWS
1. *US East (Northern Virginia) Region (us-east-1)
2. US West (Oregon) Region (us-west-2)
3. US West (Northern California) Region (us-west-1)
4. EU (Ireland) Region (eu-west-1)
5. Asia Pacific (Singapore) Region (ap-southeast-1)
6. Asia Pacific (Sydney) Region (ap-southeast-2)
7. Asia Pacific (Tokyo) Region (ap-northeast-1)
8. South America (Sao Paulo) Region (sa-east-1)
Choose AWS region: 7
Confirming: Using AWS/ap-northeast-1
...

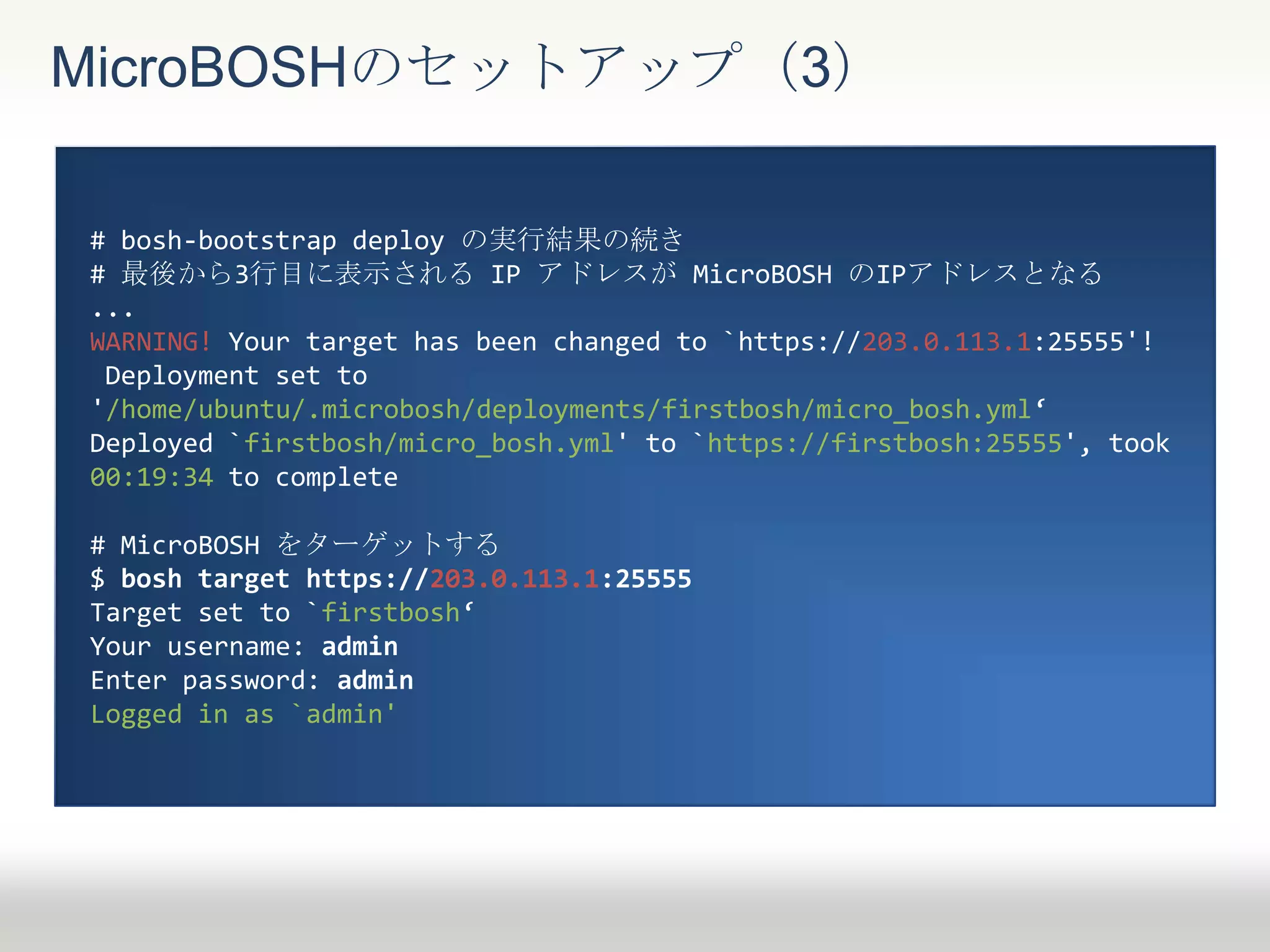

11. MicroBOSHのセットアップ（3）
# bosh-bootstrap deploy の実行結果の続き
# 最後から3行目に表示される IP アドレスが MicroBOSH のIPアドレスとなる
...
WARNING! Your target has been changed to `https://203.0.113.1:25555'!
Deployment set to
'/home/ubuntu/.microbosh/deployments/firstbosh/micro_bosh.yml‘
Deployed `firstbosh/micro_bosh.yml' to `https://firstbosh:25555', took
00:19:34 to complete
# MicroBOSH をターゲットする
$ bosh target https://203.0.113.1:25555
Target set to `firstbosh‘
Your username: admin
Enter password: admin
Logged in as `admin'

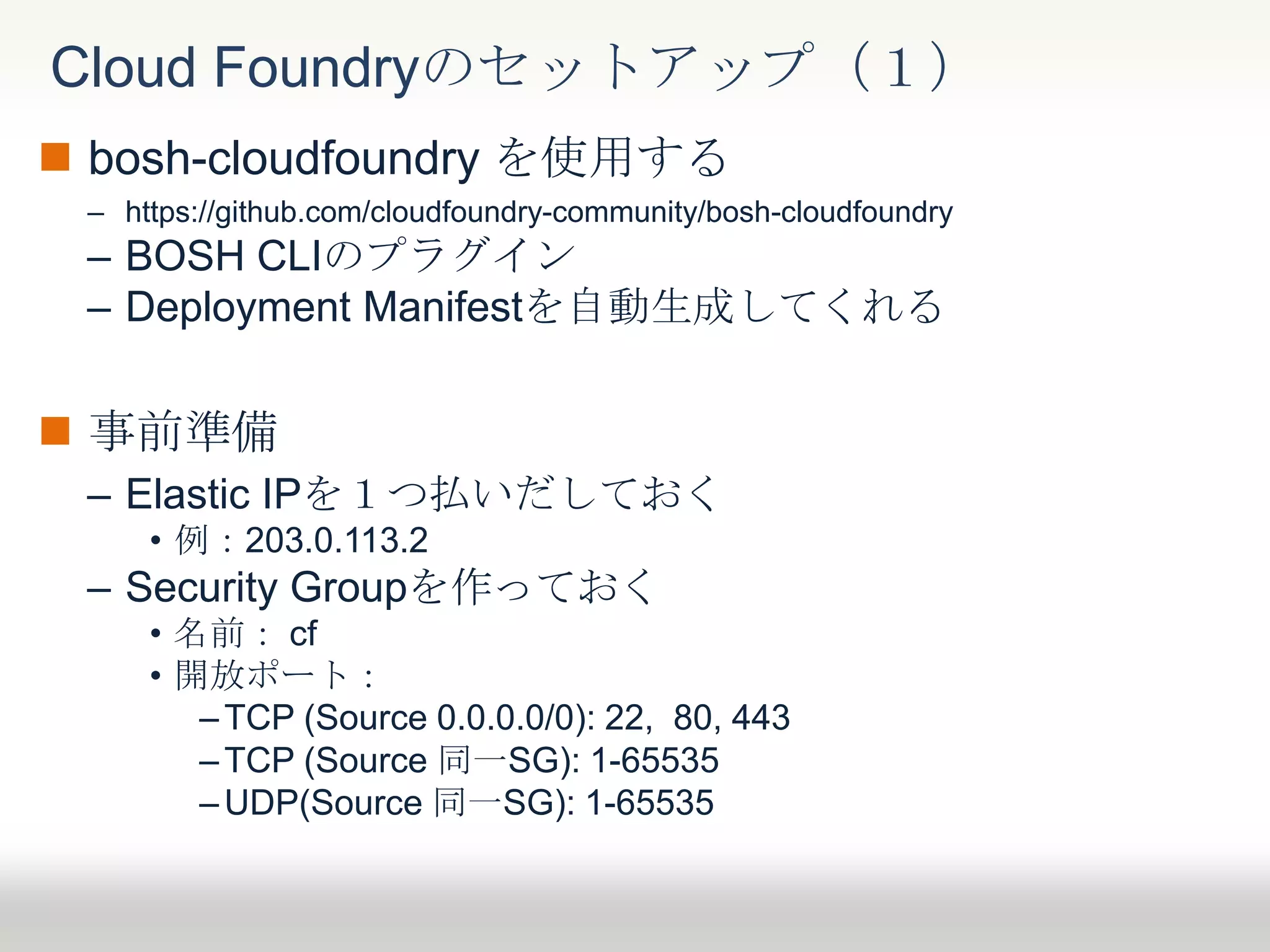

12.  bosh-cloudfoundry を使用する
– https://github.com/cloudfoundry-community/bosh-cloudfoundry
– BOSH CLIのプラグイン
– Deployment Manifestを自動生成してくれる
 事前準備
– Elastic IPを１つ払いだしておく
• 例：203.0.113.2
– Security Groupを作っておく
• 名前： cf
• 開放ポート：
– TCP (Source 0.0.0.0/0): 22, 80, 443
– TCP (Source 同一SG): 1-65535
–UDP(Source 同一SG): 1-65535
Cloud Foundryのセットアップ（１）

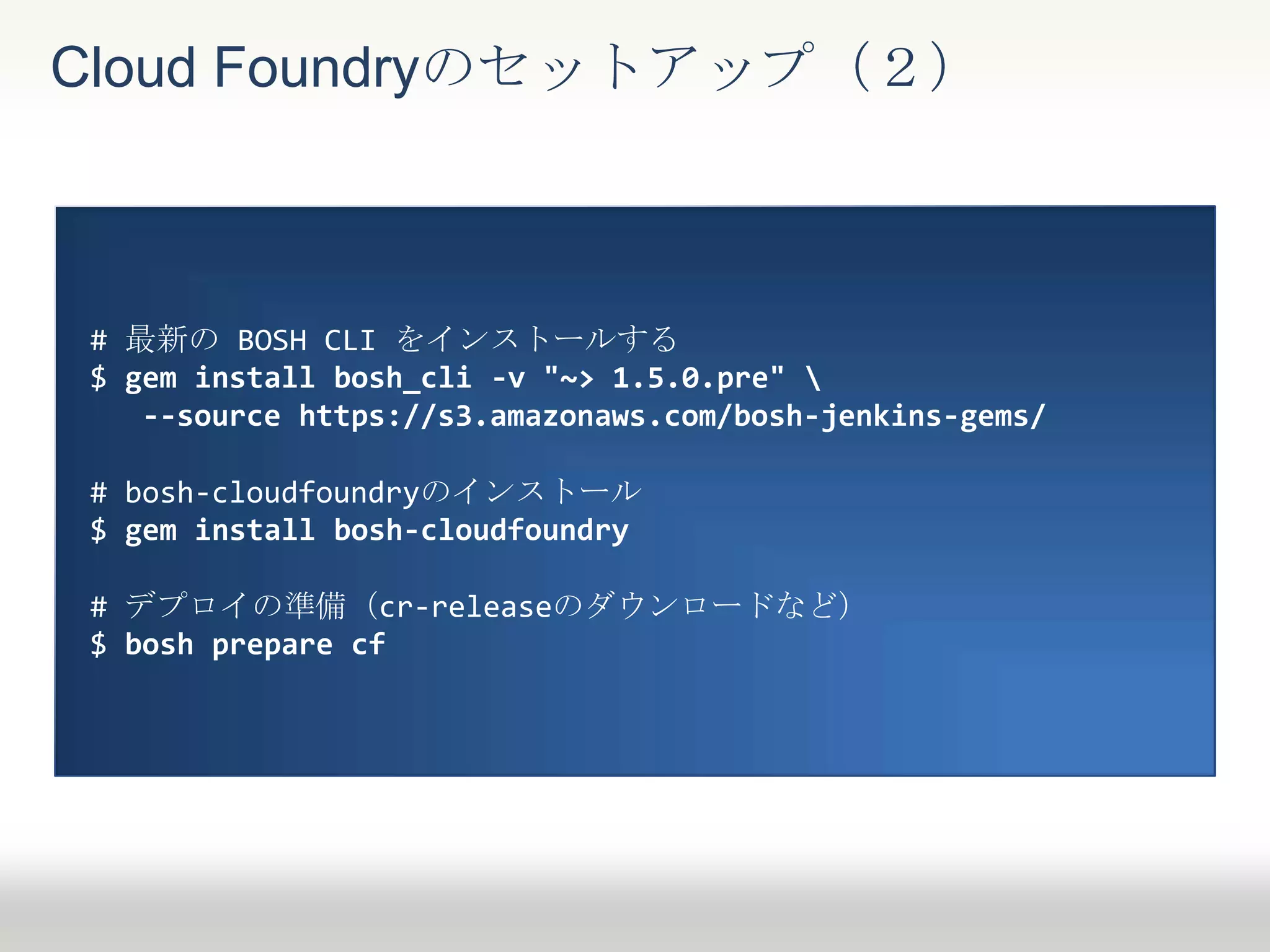

13. Cloud Foundryのセットアップ（２）
# 最新の BOSH CLI をインストールする
$ gem install bosh_cli -v "~> 1.5.0.pre" ¥
--source https://s3.amazonaws.com/bosh-jenkins-gems/
# bosh-cloudfoundryのインストール
$ gem install bosh-cloudfoundry
# デプロイの準備（cr-releaseのダウンロードなど）
$ bosh prepare cf

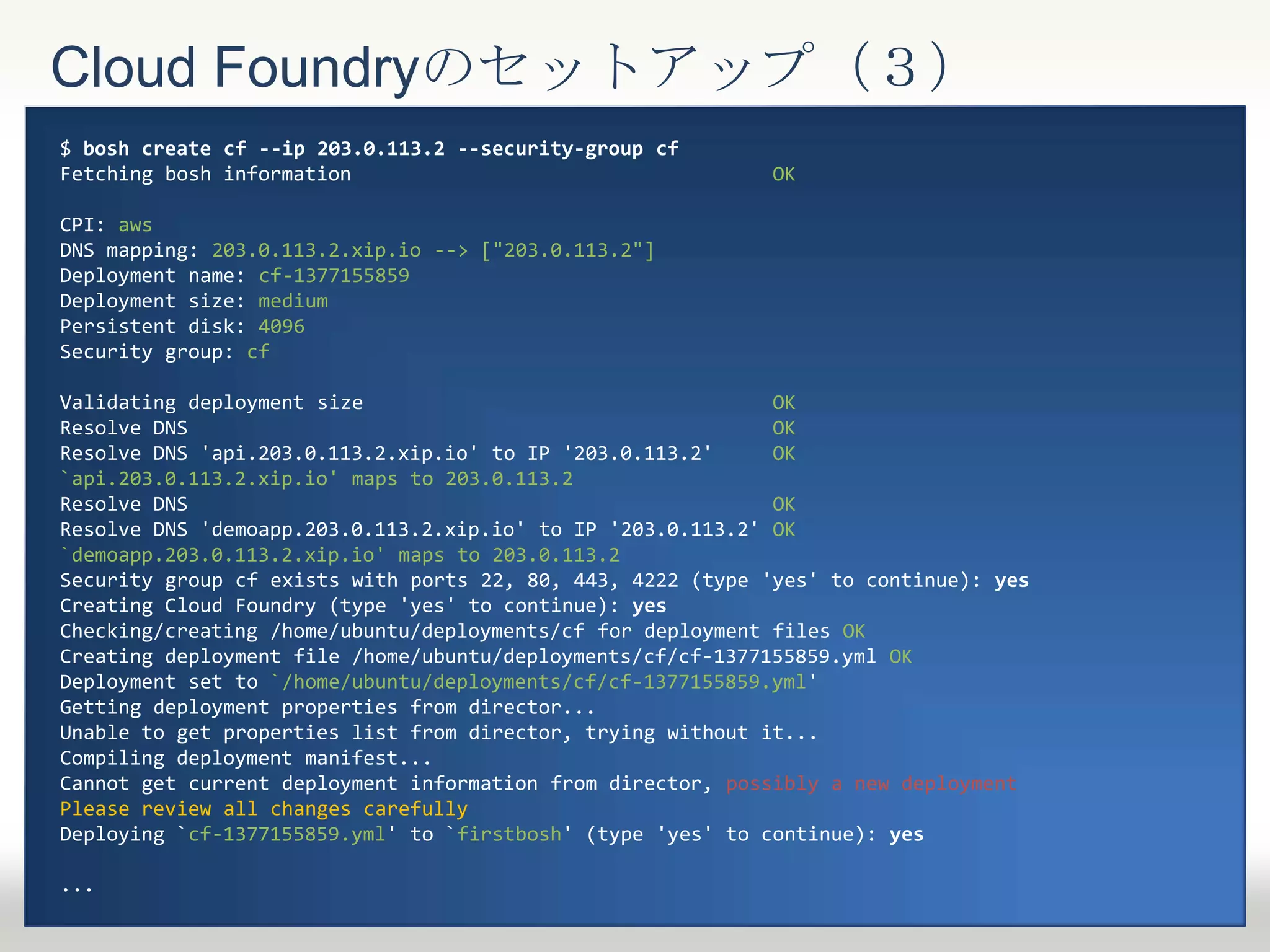

14. Cloud Foundryのセットアップ（３）
$ bosh create cf --ip 203.0.113.2 --security-group cf
Fetching bosh information OK
CPI: aws
DNS mapping: 203.0.113.2.xip.io --> ["203.0.113.2"]
Deployment name: cf-1377155859
Deployment size: medium
Persistent disk: 4096
Security group: cf
Validating deployment size OK
Resolve DNS OK
Resolve DNS 'api.203.0.113.2.xip.io' to IP '203.0.113.2' OK
`api.203.0.113.2.xip.io' maps to 203.0.113.2
Resolve DNS OK
Resolve DNS 'demoapp.203.0.113.2.xip.io' to IP '203.0.113.2' OK
`demoapp.203.0.113.2.xip.io' maps to 203.0.113.2
Security group cf exists with ports 22, 80, 443, 4222 (type 'yes' to continue): yes
Creating Cloud Foundry (type 'yes' to continue): yes
Checking/creating /home/ubuntu/deployments/cf for deployment files OK
Creating deployment file /home/ubuntu/deployments/cf/cf-1377155859.yml OK
Deployment set to `/home/ubuntu/deployments/cf/cf-1377155859.yml'
Getting deployment properties from director...
Unable to get properties list from director, trying without it...
Compiling deployment manifest...
Cannot get current deployment information from director, possibly a new deployment
Please review all changes carefully
Deploying `cf-1377155859.yml' to `firstbosh' (type 'yes' to continue): yes
...

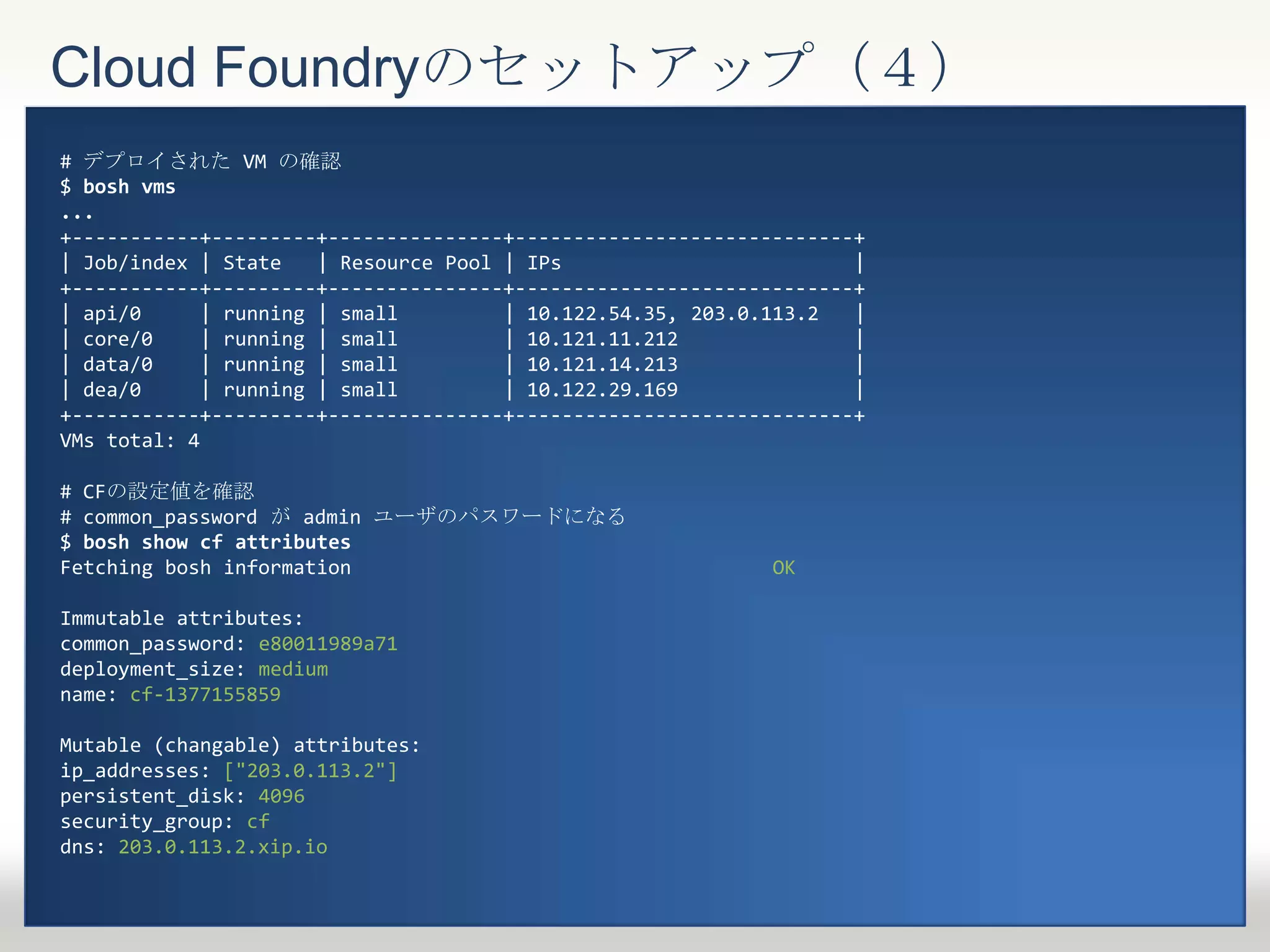

15. Cloud Foundryのセットアップ（４）
# デプロイされた VM の確認
$ bosh vms
...
+-----------+---------+---------------+-----------------------------+
| Job/index | State | Resource Pool | IPs |
+-----------+---------+---------------+-----------------------------+
| api/0 | running | small | 10.122.54.35, 203.0.113.2 |
| core/0 | running | small | 10.121.11.212 |
| data/0 | running | small | 10.121.14.213 |
| dea/0 | running | small | 10.122.29.169 |
+-----------+---------+---------------+-----------------------------+
VMs total: 4
# CFの設定値を確認
# common_password が admin ユーザのパスワードになる
$ bosh show cf attributes
Fetching bosh information OK
Immutable attributes:
common_password: e80011989a71
deployment_size: medium
name: cf-1377155859
Mutable (changable) attributes:
ip_addresses: ["203.0.113.2"]
persistent_disk: 4096
security_group: cf
dns: 203.0.113.2.xip.io

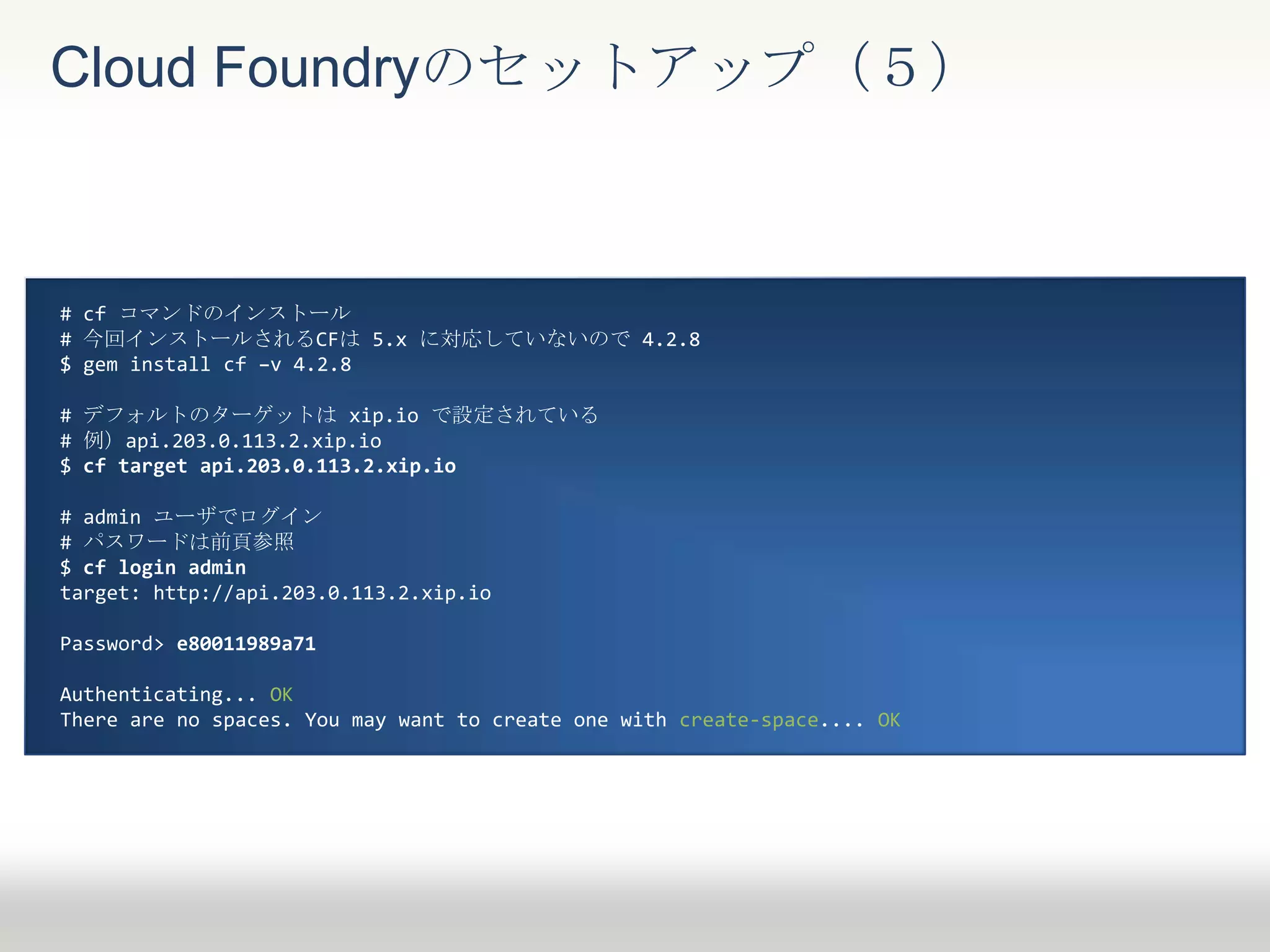

16. Cloud Foundryのセットアップ（５）
# cf コマンドのインストール
# 今回インストールされるCFは 5.x に対応していないので 4.2.8
$ gem install cf –v 4.2.8
# デフォルトのターゲットは xip.io で設定されている
# 例）api.203.0.113.2.xip.io
$ cf target api.203.0.113.2.xip.io
# admin ユーザでログイン
# パスワードは前頁参照
$ cf login admin
target: http://api.203.0.113.2.xip.io
Password> e80011989a71
Authenticating... OK
There are no spaces. You may want to create one with create-space.... OK

17. bosh create cf のオプション
– --size
• VMの台数（medium, large, xlarge)
• デフォルトはmedium
– --domain
• ドメイン名
• デフォルトは <IP Address>.xip.io
個別の設定
– deploymentsディレクトリ内のマニフェ
ストファイルを手動で編集して bosh
deploy
Cloud Foundryのカスタマイズ

18. ビルトインサービスの追加

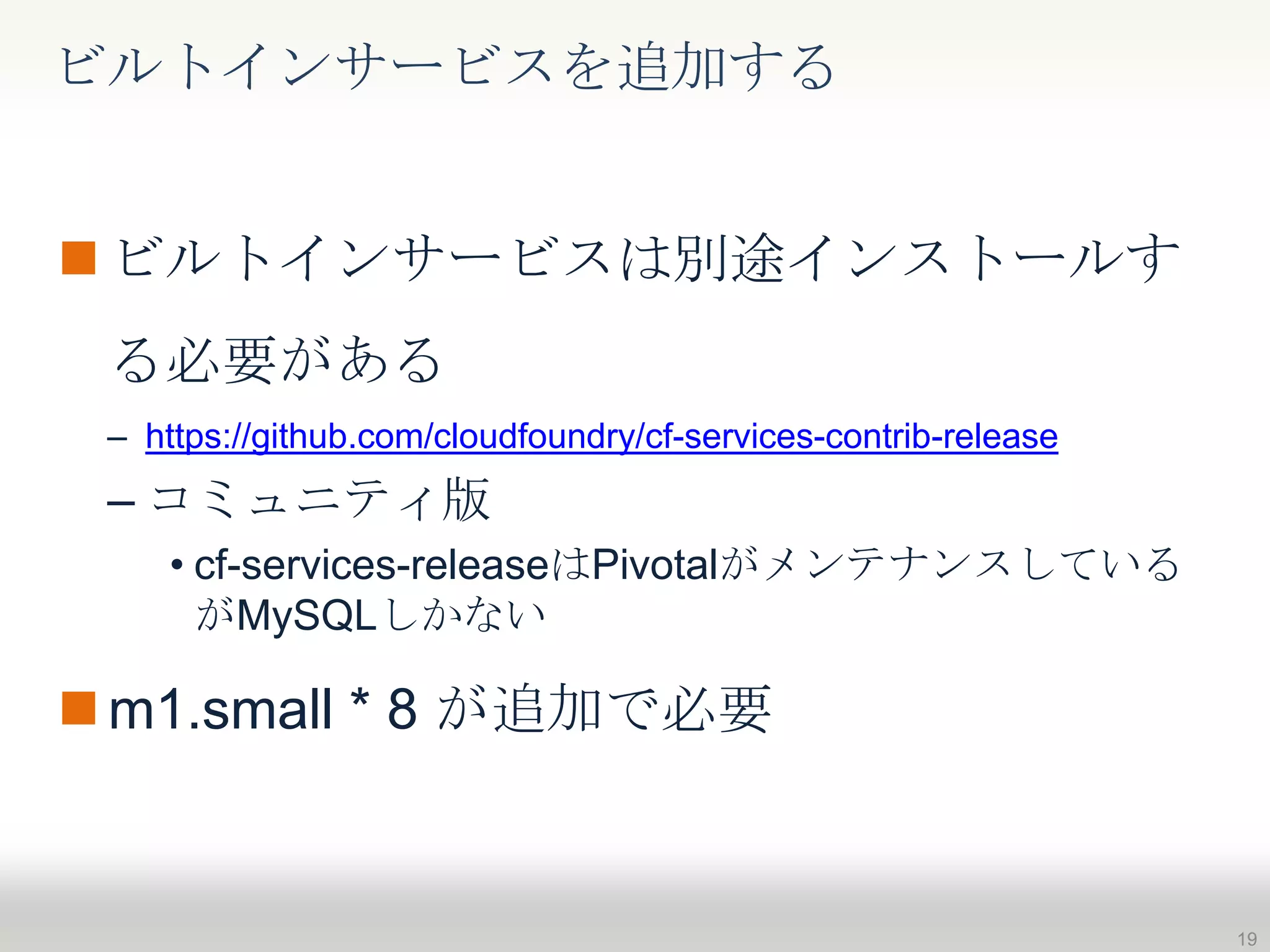

19. ビルトインサービスは別途インストールす
る必要がある
– https://github.com/cloudfoundry/cf-services-contrib-release
– コミュニティ版
• cf-services-releaseはPivotalがメンテナンスしている
がMySQLしかない
m1.small * 8 が追加で必要
ビルトインサービスを追加する
19

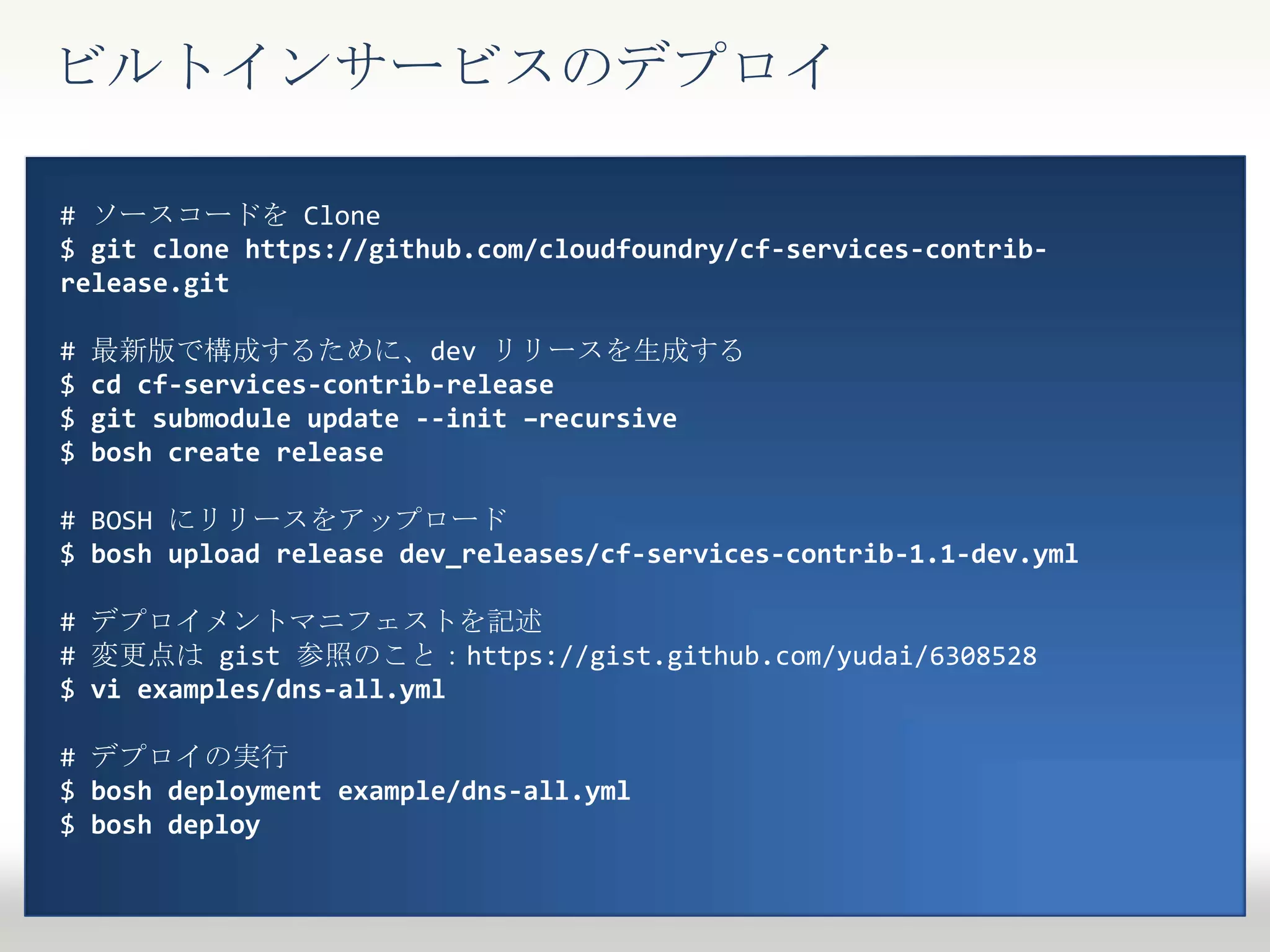

20. ビルトインサービスのデプロイ
# ソースコードを Clone
$ git clone https://github.com/cloudfoundry/cf-services-contrib-
release.git
# 最新版で構成するために、dev リリースを生成する
$ cd cf-services-contrib-release
$ git submodule update --init –recursive
$ bosh create release
# BOSH にリリースをアップロード
$ bosh upload release dev_releases/cf-services-contrib-1.1-dev.yml
# デプロイメントマニフェストを記述
# 変更点は gist 参照のこと：https://gist.github.com/yudai/6308528
$ vi examples/dns-all.yml
# デプロイの実行
$ bosh deployment example/dns-all.yml
$ bosh deploy

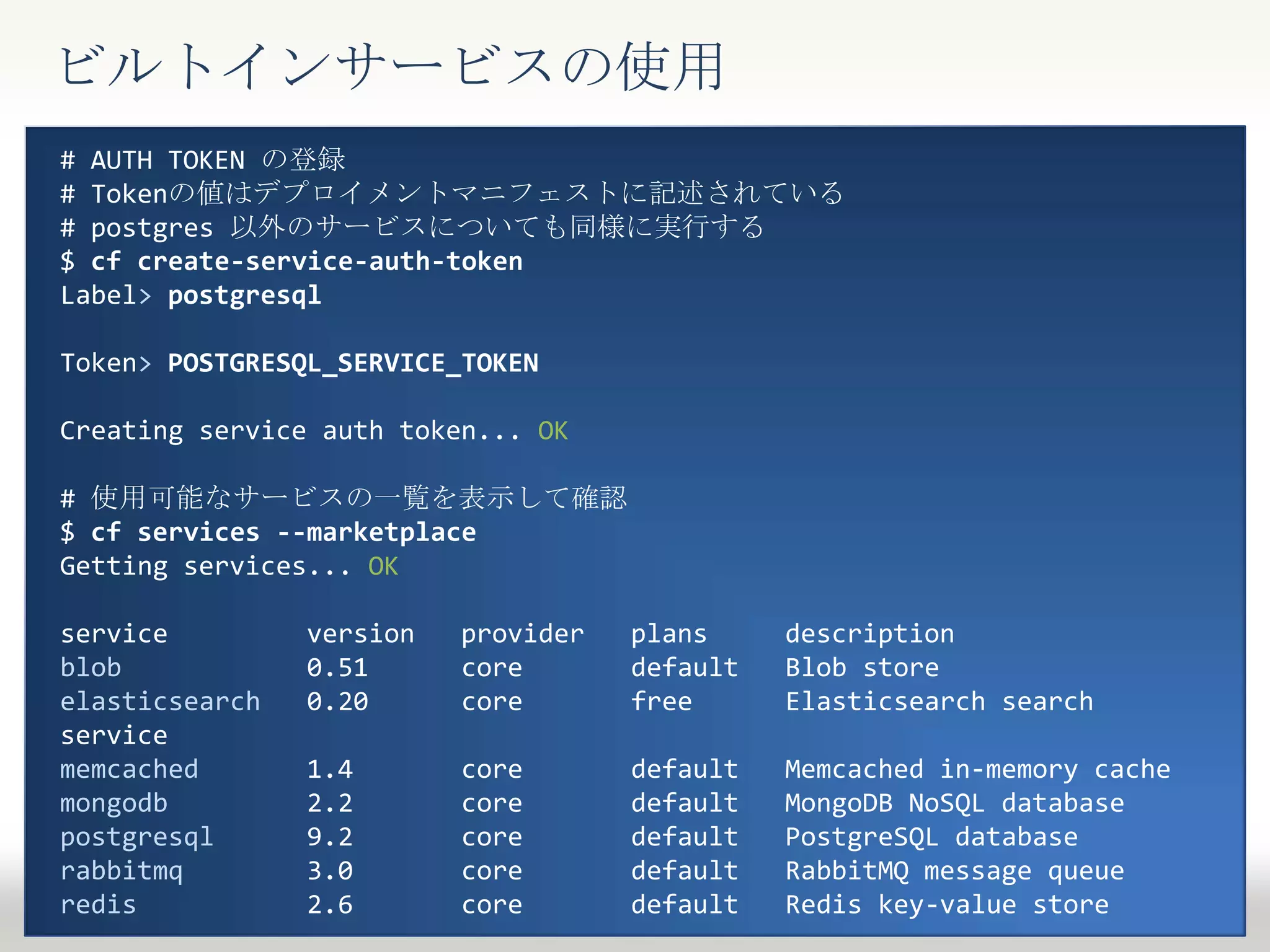

21. ビルトインサービスの使用
# AUTH TOKEN の登録
# Tokenの値はデプロイメントマニフェストに記述されている
# postgres 以外のサービスについても同様に実行する
$ cf create-service-auth-token
Label> postgresql
Token> POSTGRESQL_SERVICE_TOKEN
Creating service auth token... OK
# 使用可能なサービスの一覧を表示して確認
$ cf services --marketplace
Getting services... OK
service version provider plans description
blob 0.51 core default Blob store
elasticsearch 0.20 core free Elasticsearch search
service
memcached 1.4 core default Memcached in-memory cache
mongodb 2.2 core default MongoDB NoSQL database
postgresql 9.2 core default PostgreSQL database
rabbitmq 3.0 core default RabbitMQ message queue
redis 2.6 core default Redis key-value store
