1. EC2/RDS の概要と勘所
2016/01/14
ユースケースから学ぶAWS勉強会
クラスメソッド ⽯川覚

2. ⾃⼰紹介
⽯川 覚 (いしかわ さとる)
• AWSコンサルティング部
• データ分析基盤の構築・コンサル
• データ分析関連のブログ・講演
• 札幌出⾝、東京に８年
• Redshiftをはじめとする
ビックデータ関連サービス
クラスメソッド株式会社
ソリューションアーキテクト

3. アジェンダ
• EC2とは？
• EC2 Windowsを使ってみよう！
• RDSとは？
• RDS MySQLを使ってみよう！
• 最後に
• 参考⽂献

4. EC2とは？

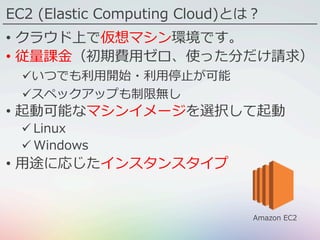

5. EC2 (Elastic Computing Cloud)とは？
• クラウド上で仮想マシン環境です。
• 従量課⾦（初期費⽤ゼロ、使った分だけ請求）
ü いつでも利⽤開始・利⽤停⽌が可能
ü スペックアップも制限無し
• 起動可能なマシンイメージを選択して起動
ü Linux
ü Windows
• ⽤途に応じたインスタンスタイプ
Amazon EC2

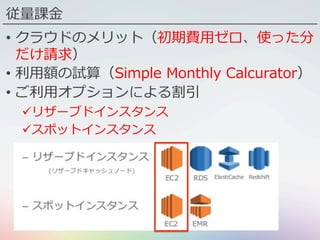

6. 従量課⾦
• クラウドのメリット（初期費⽤ゼロ、使った分
だけ請求）
• 利⽤額の試算（Simple Monthly Calcurator）
• ご利⽤オプションによる割引
ü リザーブドインスタンス
ü スポットインスタンス

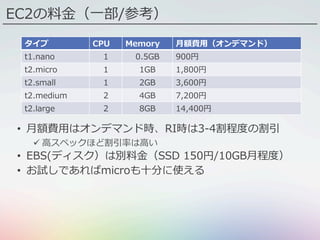

7. EC2の料⾦（⼀部/参考）
• ⽉額費⽤はオンデマンド時、RI時は3-4割程度の割引
ü ⾼スペックほど割引率は⾼い
• EBS(ディスク）は別料⾦（SSD 150円/10GB⽉程度）
• お試しであればmicroも⼗分に使える
タイプ CPU Memory ⽉額費⽤（オンデマンド）
t1.nano 1 0.5GB 900円
t2.micro 1 1GB 1,800円
t2.small 1 2GB 3,600円
t2.medium 2 4GB 7,200円
t2.large 2 8GB 14,400円

8. マシンイメージ
• OSインストール、基本的な初期設定済なので、
スピーディにサーバ環境を利⽤できます
• EC2のマシンイメージは、AMI (Amazon
Machine Images)と呼びます

9. インスタンスタイプ
• 様々なスペックの仮想マシンをご⽤意
ü 最⼤36vCPU、244GiB
• ⽤途に合わせて事前に⽤意されたインスタンス
タイプを選択します

10. EC2 Windowsを使ってみよう！

11. マシンイメージとインスタンスの関係
• マシンイメージとインスタンスタイプを指定
して、VPCサブネットにインスタンスを作成

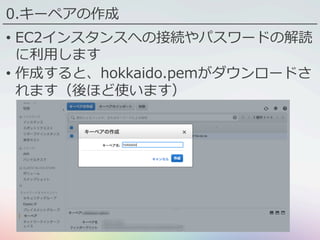

12. 0.キーペアの作成
• EC2インスタンスへの接続やパスワードの解読
に利⽤します
• 作成すると、hokkaido.pemがダウンロードさ
れます（後ほど使います）

13. 1.AMIの選択
• コミュニティAMIの検索〜AMIの選択
ü Windowsのマシンイメージは⽇本語化を利⽤

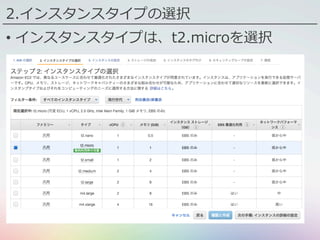

14. 2.インスタンスタイプの選択
• インスタンスタイプは、t2.microを選択

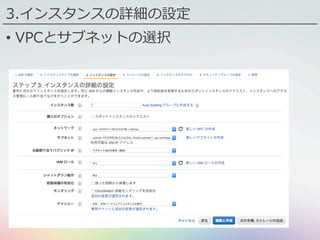

15. 3.インスタンスの詳細の設定
• VPCとサブネットの選択

16. 4.ストレージの追加
• EBS(Elastic Block Storage)はインスタンスの
ハードディスクやSSDに相当

17. 5.インスタンスのタグ付け
• インスタンスに“EC2-Hokkaido”という名前を
付けます

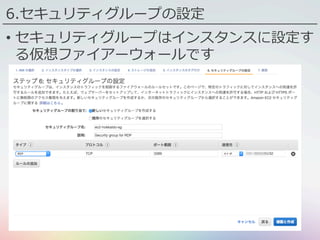

18. 6.セキュリティグループの設定
• セキュリティグループはインスタンスに設定す
る仮想ファイアーウォールです

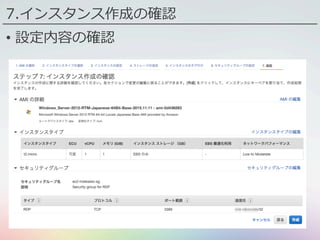

19. 7.インスタンス作成の確認
• 設定内容の確認

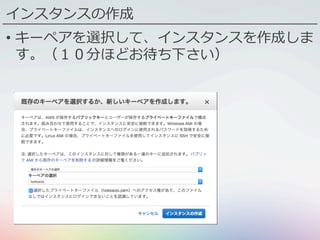

20. インスタンスの作成
• キーペアを選択して、インスタンスを作成しま
す。（１０分ほどお待ち下さい）

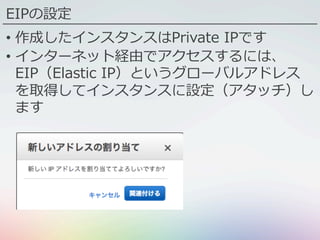

21. • 作成したインスタンスはPrivate IPです
• インターネット経由でアクセスするには、
EIP（Elastic IP）というグローバルアドレス
を取得してインスタンスに設定（アタッチ）し
ます
EIPの設定

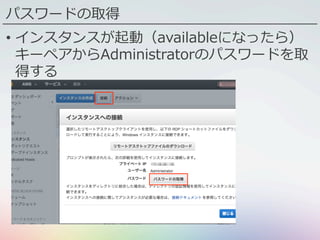

22. パスワードの取得
• インスタンスが起動（availableになったら）
キーペアからAdministratorのパスワードを取
得する

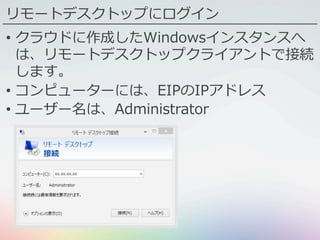

23. リモートデスクトップにログイン
• クラウドに作成したWindowsインスタンスへ
は、リモートデスクトップクライアントで接続
します。
• コンピューターには、EIPのIPアドレス
• ユーザー名は、Administrator

24. RDSとは？

25. Amazon RDS
• Relational Database Service
• フルマネージドデータベース
• インスタンスタイプ（スペック）
ü 時間当たりの従量課⾦
• MySQL, MariaDB、PostgresSQL, Oracle,
SQL Server
• ⾃動バックアップ
• Multi AZによる⾼可⽤性設定
ü AZ（アベイラビリティゾーン）= データセンター
ü レプリケーションを作成し、障害時に⾃動復旧
ü RR（リードレプリカ）による読取りのスケール
• MySQL 互換クラウド設計DB「Aurora」

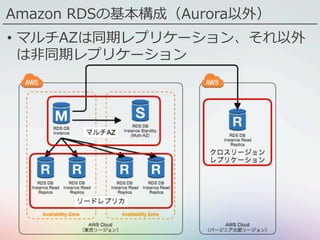

26. Amazon RDSの基本構成（Aurora以外）
• マルチAZは同期レプリケーション、それ以外
は⾮同期レプリケーション

27. Amazon RDSの基本構成（Aurora）
• １つのマスタとその他のリードレプリカ

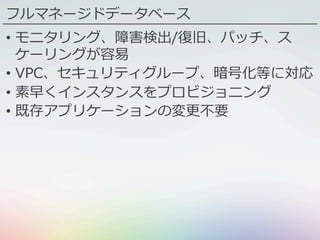

28. フルマネージドデータベース
• モニタリング、障害検出/復旧、パッチ、ス
ケーリングが容易
• VPC、セキュリティグループ、暗号化等に対応
• 素早くインスタンスをプロビジョニング
• 既存アプリケーションの変更不要

29. インスタンスタイプ
• 様々なスペックの仮想マシンをご⽤意
ü 最⼤32vCPU、244GiB
• ⽤途に合わせて事前に⽤意されたインスタンス
タイプを選択します

30. ⾃動バックアップ
• スナップショットを⽇次で⾃動取得
• ５分ごとにトランザクションログを保存
• スナップショットからDBインスタンスを作成
• Point-In-Time-Recovery（PITR）により指定
した時刻の状態でDBインスタンスを作成
• ⼿動バックアップも可能

31. Multi AZによる⾼可⽤性・冗⻑化
• Multi AZと呼ばれるデータセンタ間の冗⻑構成
ü ⾼い技術⼒を持つDBAが⾏っていた設計をそのま
まサービス化
• 同期レプリケーション＋⾃動フェイルオーバ
ü アプリ側での対処は必要なし(エンドポイントは変
わらない）
ü スタンバイ状態のDBはアクセス不可
• フェイルオーバの実施タイミング
ü インスタンスやハードウェア障害
ü パッチ適⽤などのメンテナンス時間
ü ⼿動リブート時に強制フェイルオーバー指定

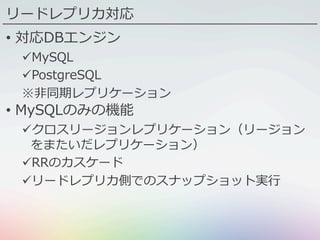

32. リードレプリカ対応
• 対応DBエンジン
ü MySQL
ü PostgreSQL
※⾮同期レプリケーション
• MySQLのみの機能
ü クロスリージョンレプリケーション（リージョン
をまたいだレプリケーション）
ü RRのカスケード
ü リードレプリカ側でのスナップショット実⾏

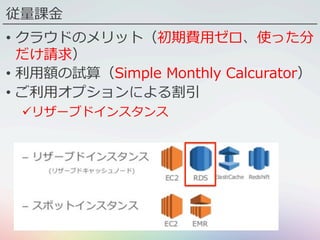

33. 従量課⾦
• クラウドのメリット（初期費⽤ゼロ、使った分
だけ請求）
• 利⽤額の試算（Simple Monthly Calcurator）
• ご利⽤オプションによる割引
ü リザーブドインスタンス

34. RDSの料⾦（⼀部/参考）
• $1=120円としての概算
• Multi AZ時は2台換算（倍額）
• ⽉額費⽤はオンデマンド時、RI時は2-5割程度の割引
ü ⾼スペックほど割引率は⾼い
• ストレージは別料⾦（SSD 180円/10GB⽉程度）
• 商⽤であればsmall以上を推奨
タイプ CPU Memory ⽉額費⽤（オンデマンド）
db.t2.micro 1 1GB 約2,300円
db.t2.small 1 2GB 約4,600円
db.m3.medium 2 3.75GB 約11,000円
db.m3.large 2 7.5GB 約22,000円

35. RDS MySQLを使ってみよう！

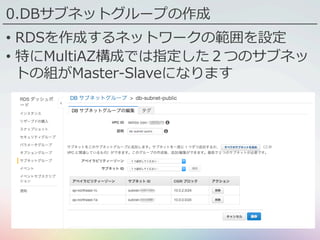

36. 0.DBサブネットグループの作成
• RDSを作成するネットワークの範囲を設定
• 特にMultiAZ構成では指定した２つのサブネッ
トの組がMaster-Slaveになります

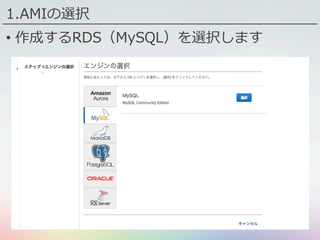

37. 1.AMIの選択
• 作成するRDS（MySQL）を選択します

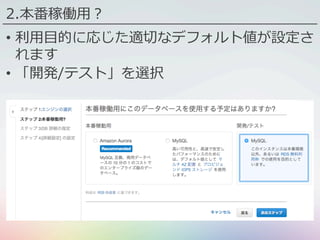

38. 2.本番稼働⽤？
• 利⽤⽬的に応じた適切なデフォルト値が設定さ
れます
• 「開発/テスト」を選択

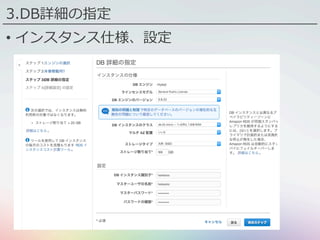

39. 3.DB詳細の指定
• インスタンス仕様、設定

40. 4.[詳細設定]の設定
• ネットワーク＆セキュリティ、DB設定、バッ
クアップ

41. DBの接続
• RDS(MySQL)のエンドポイントを指定して接
続します。
$ mysql -h hokkaido.xxxxxxxx.ap-northeast-1.rds.amazonaws.com -P 3306 -u
hokkaido -p hokkaido
Enter password: ********
Welcome to the MySQL monitor. Commands end with ; or g.
Your MySQL connection id is 574
Server version: 5.6.23-log MySQL Community Server (GPL)
Copyright (c) 2000, 2015, Oracle and/or its affiliates. All rights reserved.
Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.
Type 'help;' or 'h' for help. Type 'c' to clear the current input statement.
mysql>

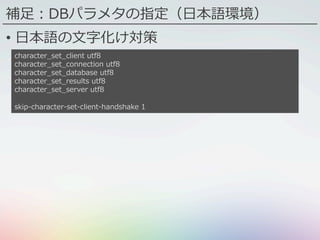

42. 補⾜：DBパラメタの指定（⽇本語環境）
• ⽇本語の⽂字化け対策
character_set_client utf8
character_set_connection utf8
character_set_database utf8
character_set_results utf8
character_set_server utf8
skip-character-set-client-handshake 1

43. 最後に
• 原則としてオンデマンド課⾦
ü 年契約（RI）で⼤幅に割引き
ü EC2/RDSインスタンス毎に選択可能
ü 本番運⽤３ヶ⽉を⽬処に年契約（RI）移⾏を推奨
• EC2/RDSは習うより慣れた⽅が理解が深まる
• まずは既設のシステムをEC2/RDSに移⾏
• マネージドサービスを積極的に活⽤して、クラ
ウドネイティブなシステムに徐々に移⾏
