Dell Solutions Forum 2014
Москва, 14 ноября 2014 года
Совместные решения Citrix и Dell для правильной
организации рабочих мест
Dell Solutions Forum 2014
Сергей Халяпин
Руководитель системных инженеров
Citrix Systems RU&CIS
2

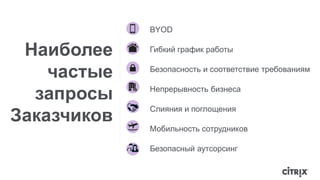

BYOD
Гибкий график работы
Безопасность и соответствие требованиям
Непрерывность бизнеса
Слияния и поглощения
Мобильность сотрудников
Безопасный аутсорсинг
Наиболее
частые
запросы
Заказчиков

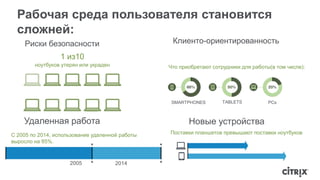

Рабочая среда пользователя становится
сложней:
Риски безопасности Клиенто-ориентированность
Что приобретают сотрудники для работы(в том числе):
SMARTPHONES TABLETS PCs
1 из10
ноутбуков утерян или украден
Удаленная работа Новые устройства
С 2005 по 2014, использование удаленной работы
выросло на 85%.
2005 2014
Поставки планшетов превышают поставки ноутбуков
Подключение
сотрудников к удалённым
приложениям
Удалённый
Доступ
Разделение
Физического от
логического
Трансформация
рабочих мест и
стиля работы
Виртуальные
вычисления
Мобильный
стиль работы
Предлагаемые технологии

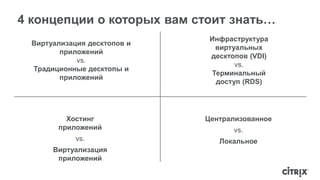

4 концепции о которых вам стоит знать…
Виртуализация десктопов и
приложений
vs.
Традиционные десктопы и
приложений
Инфраструктура
виртуальных
десктопов (VDI)
vs.
Терминальный
доступ (RDS)
Централизованное
vs.
Локальное
Хостинг
приложений
vs.
Виртуализация
приложений
КЛИЕНТСКАЯ
DESKTOP OS DESKTOP OS DESKTOP OS DESKTOP OS
РЕСУРСЫ
HYPERVISOR
NETWORKING STORAGE
ОС
КЛИЕНТСКАЯ
ОС
КЛИЕНТСКАЯ
ОС
КЛИЕНТСКАЯ
ОС
РЕСУРСЫ
СЕРВЕРНАЯ ОС
DDEESSKKTOTOPP O OSS
DESKTOP OS
DESKTOP OS
HYPERVISOR
NETWORKING STORAGE
NETWORK
NETWORK

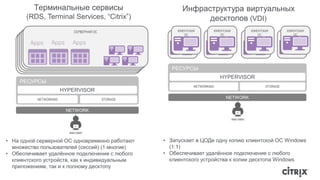

Терминальные сервисы
(RDS, Terminal Services, “Citrix”)
Инфраструктура виртуальных
десктопов (VDI)
• Запускает в ЦОДе одну копию клиентской ОС Windows
(1:1)
• Обеспечивает удалённое подключение с любого
клиентского устройства к копии десктопа Windows
• На одной серверной ОС одновременно работают
множество пользователей (сессий) (1:многие)
• Обеспечивает удалённое подключение с любого
клиентского устройств, как к индивидуальным
приложениям, так и к полному десктопу

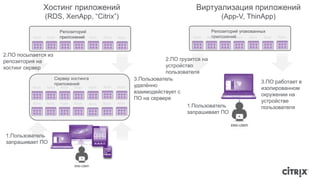

Хостинг приложений
(RDS, XenApp, “Citrix”)
Виртуализация приложений
(App-V, ThinApp)
2.ПО посылается из
репозитория на
хостинг сервер
1.Пользователь
запрашивает ПО
2.ПО грузится на
устройство
пользователя
3.Пользователь
удалённо
взаимодействует с
ПО на сервере
Репозиторий
приложений
Репозиторий упакованных
приложений
1.Пользователь
запрашивает ПО
3.ПО работает в
изолированном
окружении на
устройстве
пользователя
Сервер хостинга
приложений

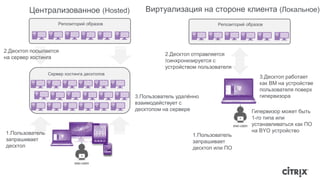

Централизованное (Hosted) Виртуализация на стороне клиента (Локальное)
2.Десктоп посылается
на сервер хостинга
1.Пользователь
запрашивает
десктоп
2.Десктоп отправляется
/синхронизируется с
устройством пользователя
3.Пользователь удалённо
взаимодействует с
десктопом на сервере
1.Пользователь
запрашивает
десктоп или ПО
3.Десктоп работает
как ВМ на устройстве
пользователя поверх
гипервизора
Репозиторий образов
Сервер хостинга десктопов
Репозиторий образов
Гипервизор может быть
1-го типа или
устанавливаться как ПО
на BYO устройство

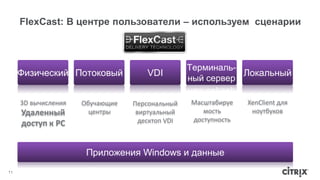

FlexCast: В центре пользователи – используем сценарии
Физический Потоковый VDI
Терминаль-
ный сервер
Локальный
Масштабируе
мость
доступность
Персональный
виртуальный
десктоп VDI
3D вычисления
Удаленный
доступ к PC
Обучающие
центры
XenClient для
ноутбуков
11
Приложения Windows и данные

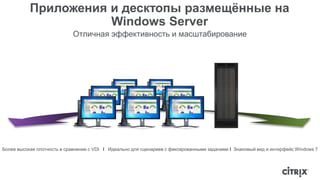

Приложения и десктопы размещённые на
Windows Server
Отличная эффективность и масштабирование
Более высокая плотность в сравнении с VDI I Идеально для сценариев с фиксированными задачами I Знакомый вид и интерфейс Windows 7

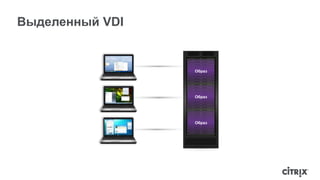

Выделенный VDI
Образ
Образ
Образ

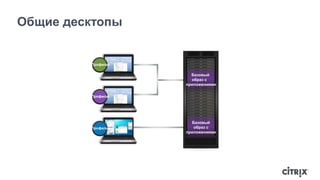

Общие десктопы
Профиль
Профиль
Профиль
Базовый
образ с
приложениями
Базовый
образ с
приложениями

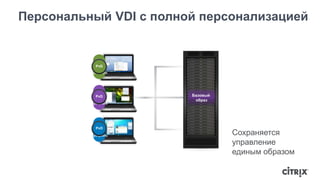

Персональный VDI с полной персонализацией
Базовый
образ
ПО
PvD
Профиль
ПО
PvD
Профиль
ПО
PvD
Профиль
Сохраняется
управление
единым образом
Remote PC Делаем это
• Безопасный, мобильный доступ к
офисным ПК
• Автоматически создаётся для тысяч
пользователей
• Мгновенные преимущества для
пользователей
• Упрощение перехода к виртуализации
десктопов
проще

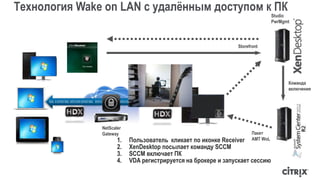

Технология Wake on LAN с удалённым доступом к ПК
SSL 11010 SSL 1011011010 SSL 1011011010 1011011010 1011011010 1011011 1011101
VPN
NetScaler
Gateway
Storefront
1. Пользователь кликает по иконке Receiver
2. XenDesktop посылает команду SCCM
3. SCCM включает ПК
4. VDA регистрируется на брокере и запускает сессию
Studio
PwrMgmt
Команда
включения
Пакет
AMT WoL

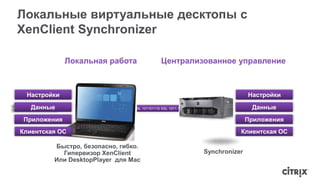

Локальные виртуальные десктопы с
XenClient Synchronizer
Локальная работа Централизованное управление
Настройки
Данные
Настройки
Данные
11011010 SSL 1011011010 SSL 1011011010 SSL 1011011010 SSL 1011011010 SSL 101101110 SSL 1011 1011011010 SSL 1011011010 SSL 1011011010 SSL 1011011010 SSL 101101 1011
Synchronizer
Приложения
Быстро, безопасно, гибко.
Гипервизор XenClient
Или DesktopPlayer для Mac
Приложения
Клиентская ОС
Клиентская ОС
Тяжелая графика
Dell + Citrix + NVidia

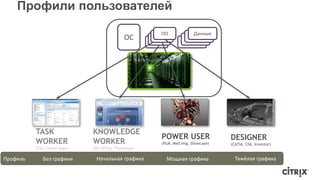

Профили пользователей
ОС
ПО
APPs
Данные
APPs
DESIGNER
(CATIA, CS6, Inventor)
POWER USER
(PLM, Med Img, Showcase)
TASK
WORKER
(Call Center Apps)
KNOWLEDGE
WORKER
(MS Office, Photoshop)
Профиль Без графики Начальная графика Мощная графика Тяжёлая графика
Решения на базе GRID для Виртуализации приложений
DESIGNER
(CATIA, CS6,
Inventor)
POWER
USER
(PLM, Med Img,
Showcase)
KNOWLEDGE
WORKER
(MS Office, Photoshop)
Citrix HDX 3D
XenApp 6.5/7.6 add-on
Совместное использование GPU
для OpenGL 4.4 & DirectX 11
Нагрузка рабочей станции выполняется в сессиях, разделяющих один GPU
Сессия 1 Сессия 2 Сессия n
XenApp
Server VMs
XenApp
VM
Гипервизор
(опционально)
...
1:n
RDS сессии
Архитектура решения с Citrix XenDesktop
XenDesktop
Client OS VDA
Гипервизор
3D Pro
VM
1:1
Проброс GPU
Сессия 1 Сессия 2 Сессия n
XenDesktop
Server OS VDAs
Гипервизор
(опционально)
„XenApp“
VM
...
1:n
RDS сессии
XenServer
vGPU
vGPU
vGPU
vGPU
XenDesktop
Server OS VDA
3D
VM
3D
VM
3D
VM
3D
VM
1:n
Аппаратная виртуализация vGPU
Совместимость приложений профессиональной
графики с терминальными сервисами
Несколько примеров на сайтах autodeskandcitrix.com, Citrix Ready, итд.
• Множество приложений
Autodesk, включая:
ᵒ AutoCAD
ᵒ Inventor
ᵒ Revit
ᵒ Navisworks
• Bentley MicroStation
• Dassault CATIA
• ESRI ArcGIS
• Intergraph SmartPlant 3D
• Adobe PhotoShop (Creative Suite)
• Siemens Solid Edge & Teamcenter

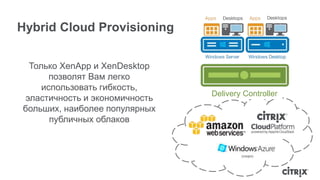

Hybrid Cloud Provisioning
Только XenApp и XenDesktop
позволят Вам легко
использовать гибкость,
эластичность и экономичность
больших, наиболее популярных
публичных облаков
Delivery Controller
(скоро)

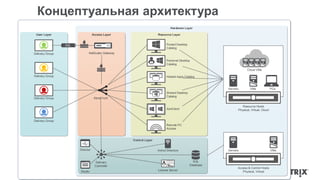

Концептуальная архитектура
Hardware Layer
User Layer Access Layer Resource Layer
Control Layer
NetScaler Gateway
StoreFront
Delivery
Controller
Pooled Desktop
Catalog
Personal Desktop
Catalog
Hosted Apps Catalog
Shared Desktop
Catalog
XenClient
Remote PC
Access
Director
Studio
Active Directory Servers VMs
SQL
Database
SSL
Delivery Group
Delivery Group
Delivery Group
Delivery Group
Cloud VMs
Servers VMs PCs
Resource Hosts
Physical, Virtual, Cloud
Access & Control Hosts
Physical, Virtual
License Server

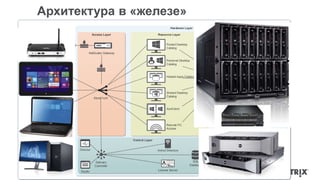

Архитектура в «железе»
Hardware Layer
User Layer Access Layer Resource Layer
Control Layer
NetScaler Gateway
StoreFront
Delivery
Controller
Pooled Desktop
Catalog
Personal Desktop
Catalog
Hosted Apps Catalog
Shared Desktop
Catalog
XenClient
Remote PC
Access
Director
Studio
Active Directory Servers VMs
SQL
Database
SSL
Delivery Group
Delivery Group
Delivery Group
Delivery Group
Cloud VMs
Servers VMs PCs
Resource Hosts
Physical, Virtual, Cloud
Access & Control Hosts
Physical, Virtual
License Server

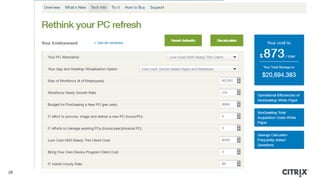

Материалы для старта проекта
28

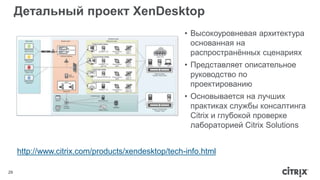

Детальный проект XenDesktop
29
• Высокоуровневая архитектура
основанная на
распространённых сценариях
• Представляет описательное
руководство по
проектированию
• Основывается на лучших
практиках службы консалтинга
Citrix и глубокой проверке
лабораторией Citrix Solutions
http://www.citrix.com/products/xendesktop/tech-info.html

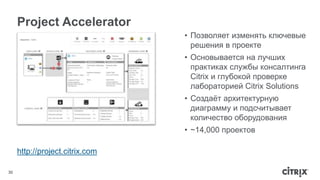

Project Accelerator
30
http://project.citrix.com
• Позволяет изменять ключевые
решения в проекте
• Основывается на лучших
практиках службы консалтинга
Citrix и глубокой проверке
лабораторией Citrix Solutions
• Создаёт архитектурную
диаграмму и подсчитывает
количество оборудования
• ~14,000 проектов

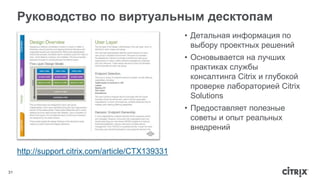

Руководство по виртуальным десктопам
31
http://support.citrix.com/article/CTX139331
• Детальная информация по
выбору проектных решений
• Основывается на лучших
практиках службы
консалтинга Citrix и глубокой
проверке лабораторией Citrix
Solutions
• Предоставляет полезные
советы и опыт реальных
внедрений
32

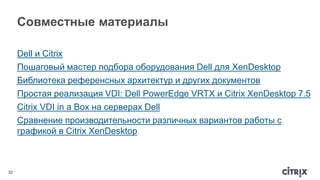

Совместные материалы
Dell и Citrix
Пошаговый мастер подбора оборудования Dell для XenDesktop
Библиотека референсных архитектур и других документов
Простая реализация VDI: Dell PowerEdge VRTX и Citrix XenDesktop 7.5
Citrix VDI in a Box на серверах Dell
Сравнение производительности различных вариантов работы с
графикой в Citrix XenDesktop
Dell Solutions Forum 2014
Спасибо!
sergeykh@citrix.com
https://twitter.com/CitrixRussia
https://www.facebook.com/citrixrcis
33

Совместные решения Citrix и Dell для правильной организации рабочих мест

  • 1.
    Dell Solutions Forum2014 Москва, 14 ноября 2014 года
  • 2.
    Совместные решения Citrixи Dell для правильной организации рабочих мест Dell Solutions Forum 2014 Сергей Халяпин Руководитель системных инженеров Citrix Systems RU&CIS 2
  • 3.
    BYOD Гибкий графикработы Безопасность и соответствие требованиям Непрерывность бизнеса Слияния и поглощения Мобильность сотрудников Безопасный аутсорсинг Наиболее частые запросы Заказчиков
  • 4.
    Рабочая среда пользователястановится сложней: Риски безопасности Клиенто-ориентированность Что приобретают сотрудники для работы(в том числе): SMARTPHONES TABLETS PCs 1 из10 ноутбуков утерян или украден Удаленная работа Новые устройства С 2005 по 2014, использование удаленной работы выросло на 85%. 2005 2014 Поставки планшетов превышают поставки ноутбуков
  • 5.
    Подключение сотрудников кудалённым приложениям Удалённый Доступ Разделение Физического от логического Трансформация рабочих мест и стиля работы Виртуальные вычисления Мобильный стиль работы
  • 6.
  • 7.
    4 концепции окоторых вам стоит знать… Виртуализация десктопов и приложений vs. Традиционные десктопы и приложений Инфраструктура виртуальных десктопов (VDI) vs. Терминальный доступ (RDS) Централизованное vs. Локальное Хостинг приложений vs. Виртуализация приложений
  • 8.
    КЛИЕНТСКАЯ DESKTOP OSDESKTOP OS DESKTOP OS DESKTOP OS РЕСУРСЫ HYPERVISOR NETWORKING STORAGE ОС КЛИЕНТСКАЯ ОС КЛИЕНТСКАЯ ОС КЛИЕНТСКАЯ ОС РЕСУРСЫ СЕРВЕРНАЯ ОС DDEESSKKTOTOPP O OSS DESKTOP OS DESKTOP OS HYPERVISOR NETWORKING STORAGE NETWORK NETWORK Терминальные сервисы (RDS, Terminal Services, “Citrix”) Инфраструктура виртуальных десктопов (VDI) • Запускает в ЦОДе одну копию клиентской ОС Windows (1:1) • Обеспечивает удалённое подключение с любого клиентского устройства к копии десктопа Windows • На одной серверной ОС одновременно работают множество пользователей (сессий) (1:многие) • Обеспечивает удалённое подключение с любого клиентского устройств, как к индивидуальным приложениям, так и к полному десктопу
  • 9.
    Хостинг приложений (RDS,XenApp, “Citrix”) Виртуализация приложений (App-V, ThinApp) 2.ПО посылается из репозитория на хостинг сервер 1.Пользователь запрашивает ПО 2.ПО грузится на устройство пользователя 3.Пользователь удалённо взаимодействует с ПО на сервере Репозиторий приложений Репозиторий упакованных приложений 1.Пользователь запрашивает ПО 3.ПО работает в изолированном окружении на устройстве пользователя Сервер хостинга приложений
  • 10.
    Централизованное (Hosted) Виртуализацияна стороне клиента (Локальное) 2.Десктоп посылается на сервер хостинга 1.Пользователь запрашивает десктоп 2.Десктоп отправляется /синхронизируется с устройством пользователя 3.Пользователь удалённо взаимодействует с десктопом на сервере 1.Пользователь запрашивает десктоп или ПО 3.Десктоп работает как ВМ на устройстве пользователя поверх гипервизора Репозиторий образов Сервер хостинга десктопов Репозиторий образов Гипервизор может быть 1-го типа или устанавливаться как ПО на BYO устройство
  • 11.
    FlexCast: В центрепользователи – используем сценарии Физический Потоковый VDI Терминаль- ный сервер Локальный Масштабируе мость доступность Персональный виртуальный десктоп VDI 3D вычисления Удаленный доступ к PC Обучающие центры XenClient для ноутбуков 11 Приложения Windows и данные
  • 12.
    Приложения и десктопыразмещённые на Windows Server Отличная эффективность и масштабирование Более высокая плотность в сравнении с VDI I Идеально для сценариев с фиксированными задачами I Знакомый вид и интерфейс Windows 7
  • 13.
  • 14.
    Общие десктопы Профиль Профиль Профиль Базовый образ с приложениями Базовый образ с приложениями
  • 15.
    Персональный VDI сполной персонализацией Базовый образ ПО PvD Профиль ПО PvD Профиль ПО PvD Профиль Сохраняется управление единым образом
  • 16.
    Remote PC Делаемэто • Безопасный, мобильный доступ к офисным ПК • Автоматически создаётся для тысяч пользователей • Мгновенные преимущества для пользователей • Упрощение перехода к виртуализации десктопов проще
  • 17.
    Технология Wake onLAN с удалённым доступом к ПК SSL 11010 SSL 1011011010 SSL 1011011010 1011011010 1011011010 1011011 1011101 VPN NetScaler Gateway Storefront 1. Пользователь кликает по иконке Receiver 2. XenDesktop посылает команду SCCM 3. SCCM включает ПК 4. VDA регистрируется на брокере и запускает сессию Studio PwrMgmt Команда включения Пакет AMT WoL
  • 18.
    Локальные виртуальные десктопыс XenClient Synchronizer Локальная работа Централизованное управление Настройки Данные Настройки Данные 11011010 SSL 1011011010 SSL 1011011010 SSL 1011011010 SSL 1011011010 SSL 101101110 SSL 1011 1011011010 SSL 1011011010 SSL 1011011010 SSL 1011011010 SSL 101101 1011 Synchronizer Приложения Быстро, безопасно, гибко. Гипервизор XenClient Или DesktopPlayer для Mac Приложения Клиентская ОС Клиентская ОС
  • 19.
  • 20.
    Профили пользователей ОС ПО APPs Данные APPs DESIGNER (CATIA, CS6, Inventor) POWER USER (PLM, Med Img, Showcase) TASK WORKER (Call Center Apps) KNOWLEDGE WORKER (MS Office, Photoshop) Профиль Без графики Начальная графика Мощная графика Тяжёлая графика
  • 21.
    Решения на базеGRID для Виртуализации приложений DESIGNER (CATIA, CS6, Inventor) POWER USER (PLM, Med Img, Showcase) KNOWLEDGE WORKER (MS Office, Photoshop) Citrix HDX 3D XenApp 6.5/7.6 add-on Совместное использование GPU для OpenGL 4.4 & DirectX 11 Нагрузка рабочей станции выполняется в сессиях, разделяющих один GPU Сессия 1 Сессия 2 Сессия n XenApp Server VMs XenApp VM Гипервизор (опционально) ... 1:n RDS сессии
  • 22.
    Архитектура решения сCitrix XenDesktop XenDesktop Client OS VDA Гипервизор 3D Pro VM 1:1 Проброс GPU Сессия 1 Сессия 2 Сессия n XenDesktop Server OS VDAs Гипервизор (опционально) „XenApp“ VM ... 1:n RDS сессии XenServer vGPU vGPU vGPU vGPU XenDesktop Server OS VDA 3D VM 3D VM 3D VM 3D VM 1:n Аппаратная виртуализация vGPU
  • 23.
    Совместимость приложений профессиональной графики с терминальными сервисами Несколько примеров на сайтах autodeskandcitrix.com, Citrix Ready, итд. • Множество приложений Autodesk, включая: ᵒ AutoCAD ᵒ Inventor ᵒ Revit ᵒ Navisworks • Bentley MicroStation • Dassault CATIA • ESRI ArcGIS • Intergraph SmartPlant 3D • Adobe PhotoShop (Creative Suite) • Siemens Solid Edge & Teamcenter
  • 24.
    Hybrid Cloud Provisioning Только XenApp и XenDesktop позволят Вам легко использовать гибкость, эластичность и экономичность больших, наиболее популярных публичных облаков Delivery Controller (скоро)
  • 25.
    Концептуальная архитектура HardwareLayer User Layer Access Layer Resource Layer Control Layer NetScaler Gateway StoreFront Delivery Controller Pooled Desktop Catalog Personal Desktop Catalog Hosted Apps Catalog Shared Desktop Catalog XenClient Remote PC Access Director Studio Active Directory Servers VMs SQL Database SSL Delivery Group Delivery Group Delivery Group Delivery Group Cloud VMs Servers VMs PCs Resource Hosts Physical, Virtual, Cloud Access & Control Hosts Physical, Virtual License Server
  • 26.
    Архитектура в «железе» Hardware Layer User Layer Access Layer Resource Layer Control Layer NetScaler Gateway StoreFront Delivery Controller Pooled Desktop Catalog Personal Desktop Catalog Hosted Apps Catalog Shared Desktop Catalog XenClient Remote PC Access Director Studio Active Directory Servers VMs SQL Database SSL Delivery Group Delivery Group Delivery Group Delivery Group Cloud VMs Servers VMs PCs Resource Hosts Physical, Virtual, Cloud Access & Control Hosts Physical, Virtual License Server
  • 27.
  • 28.
  • 29.
    Детальный проект XenDesktop 29 • Высокоуровневая архитектура основанная на распространённых сценариях • Представляет описательное руководство по проектированию • Основывается на лучших практиках службы консалтинга Citrix и глубокой проверке лабораторией Citrix Solutions http://www.citrix.com/products/xendesktop/tech-info.html
  • 30.
    Project Accelerator 30 http://project.citrix.com • Позволяет изменять ключевые решения в проекте • Основывается на лучших практиках службы консалтинга Citrix и глубокой проверке лабораторией Citrix Solutions • Создаёт архитектурную диаграмму и подсчитывает количество оборудования • ~14,000 проектов
  • 31.
    Руководство по виртуальнымдесктопам 31 http://support.citrix.com/article/CTX139331 • Детальная информация по выбору проектных решений • Основывается на лучших практиках службы консалтинга Citrix и глубокой проверке лабораторией Citrix Solutions • Предоставляет полезные советы и опыт реальных внедрений
  • 32.
    32 Совместные материалы Dell и Citrix Пошаговый мастер подбора оборудования Dell для XenDesktop Библиотека референсных архитектур и других документов Простая реализация VDI: Dell PowerEdge VRTX и Citrix XenDesktop 7.5 Citrix VDI in a Box на серверах Dell Сравнение производительности различных вариантов работы с графикой в Citrix XenDesktop
  • 33.
    Dell Solutions Forum2014 Спасибо! sergeykh@citrix.com https://twitter.com/CitrixRussia https://www.facebook.com/citrixrcis 33
