Il documento tratta della costruzione di un ottagono utilizzando una circonferenza divisa in otto parti uguali. Vengono forniti passaggi dettagliati, con l'uso di compasso e raggio di 4 cm, per segnare i punti e tracciare le linee necessarie. Alla fine, l'ottagono è completato unendo i punti ottenuti.

1. Disegno tecnico
Unità Didattica
Appunti di tecnologia
Prof. Chiarenza
Costruzioni geometriche piane
• Ottagono
Circonferenza divisa
in otto parti uguali

2. Appunti di tecnologia
Prof. Chiarenza
raggio = 4 cm
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
Dati tecnici utili per la costruzione:

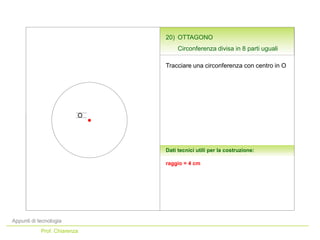

Tracciare una circonferenza con centro in O
O

3. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

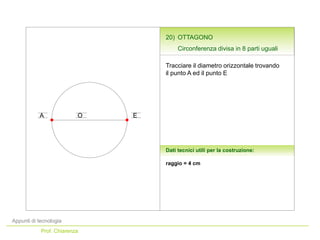

Tracciare il diametro orizzontale trovando
il punto A ed il punto E
raggio = 4 cm
A O E
20) OTTAGONO
Circonferenza divisa in 8 parti uguali

4. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

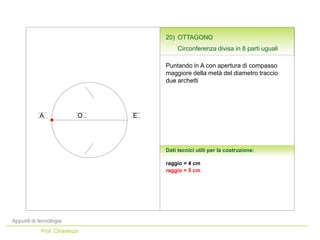

Puntando in A con apertura di compasso
maggiore della metà del diametro traccio
due archetti
raggio = 4 cm
A EO
raggio = 5 cm
20) OTTAGONO
Circonferenza divisa in 8 parti uguali

5. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

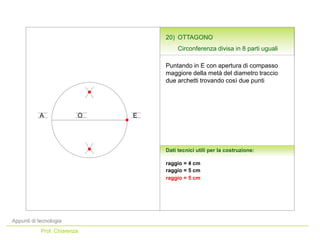

Puntando in E con apertura di compasso
maggiore della metà del diametro traccio
due archetti trovando così due punti
raggio = 4 cm
A EO
raggio = 5 cm
raggio = 5 cm
20) OTTAGONO
Circonferenza divisa in 8 parti uguali

6. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

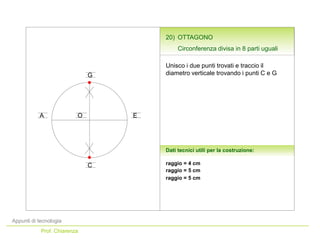

Unisco i due punti trovati e traccio il
diametro verticale trovando i punti C e G
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali

7. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

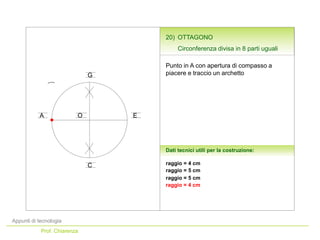

Punto in A con apertura di compasso a
piacere e traccio un archetto
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm

8. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

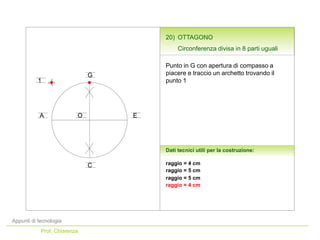

Punto in G con apertura di compasso a
piacere e traccio un archetto trovando il
punto 1
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm
1

9. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

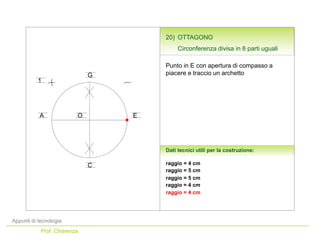

Punto in E con apertura di compasso a
piacere e traccio un archetto
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm
raggio = 4 cm
1

10. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

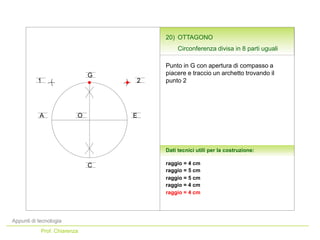

Punto in G con apertura di compasso a
piacere e traccio un archetto trovando il
punto 2
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm
raggio = 4 cm
21

11. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

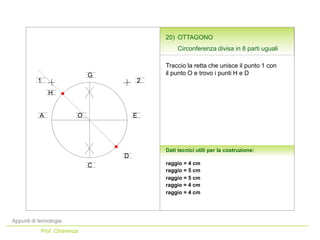

Traccio la retta che unisce il punto 1 con
il punto O e trovo i punti H e D
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm
raggio = 4 cm
21
H
D

12. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:

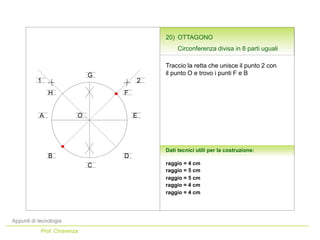

Traccio la retta che unisce il punto 2 con
il punto O e trovo i punti F e B
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm
raggio = 4 cm
21
H
DB
F

13. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:
Unisco i punti A, B, C, D, E, F, G e H
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm
raggio = 4 cm
21
H
DB
F

14. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:
raggio = 4 cm
A
C
EO
raggio = 5 cm
raggio = 5 cm
G
20) OTTAGONO
Circonferenza divisa in 8 parti uguali
raggio = 4 cm
raggio = 4 cm
21
H
DB
F

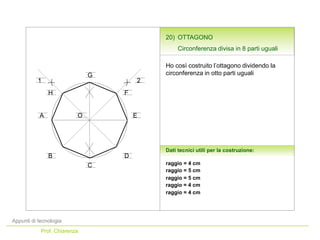

Ho così costruito l’ottagono dividendo la
circonferenza in otto parti uguali
