C.g. 13

Disegno tecnico
Unità Didattica
Appunti di tecnologia
Prof. Chiarenza
Costruzioni geometriche piane
• Quadrato dato il lato

Prof. Chiarenza
A B
AB = 6 cm (lato quadrato)
13) QUADRATO DATO IL LATO
Dati tecnici utili per la costruzione:

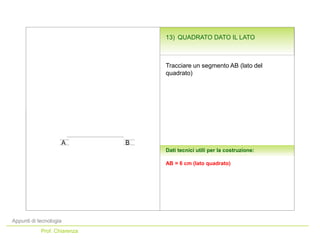

Tracciare un segmento AB (lato del
quadrato)

Prof. Chiarenza
apertura compasso = 2 cm

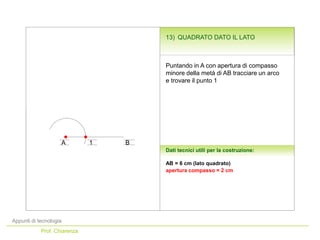

Puntando in A con apertura di compasso
minore della metà di AB tracciare un arco
e trovare il punto 1
A 1 B

Prof. Chiarenza

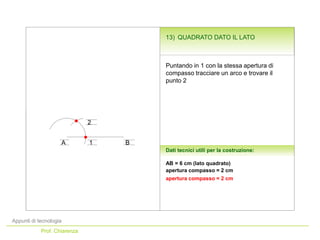

Puntando in 1 con la stessa apertura di
compasso tracciare un arco e trovare il
punto 2
A 1
2
B

Prof. Chiarenza

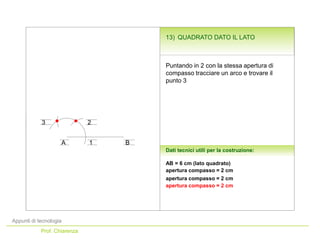

compasso tracciare un arco e trovare il
punto 3
A 1
3
B
2

Prof. Chiarenza
compasso tracciare un arco
A
1 B
2
3

Prof. Chiarenza
compasso tracciare un secondo arco
trovando così il punto 4
A
1
4
B
2
3

Prof. Chiarenza

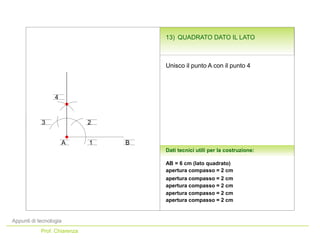

Unisco il punto A con il punto 4
A 1
4
B
2
3

Prof. Chiarenza

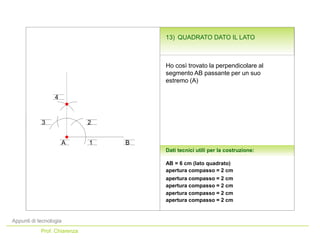

Ho così trovato la perpendicolare al
segmento AB passante per un suo
estremo (A)
A 1
4
B
2
3

Prof. Chiarenza
apertura compasso = 6 cm (lato quadrato)
Punto in A con apertura di compasso
uguale al lato e traccio un arco trovando
il punto D
A 1
4
B
2
3
D

Prof. Chiarenza
Punto in D con apertura di compasso
uguale al lato e traccio un archetto
A 1
4
B
2
3
D

Prof. Chiarenza
A 1
4
B
2
3
Punto in B con apertura di compasso
uguale al lato e traccio un archetto
trovando il punto C
D C

Prof. Chiarenza
A 1
4
B
2
3
apertura compasso = 6cm (lato quadrato)

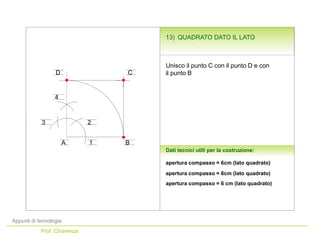

Unisco il punto C con il punto D e con
il punto B
D C

Prof. Chiarenza
A 1
4
B
2
3
Ho così costruito un quadrato dato il lato
D C
