Il documento offre una guida pratica sulla costruzione di un triangolo rettangolo utilizzando un cateto e l'ipotenusa. Viene descritta la metodologia per tracciare i segmenti e gli archi necessari, insieme alle aperture del compasso per la costruzione geometrica. Le istruzioni dettagliate consentono di ottenere un triangolo rettangolo preciso attraverso operazioni di geometria piana.

1. Disegno tecnico
Unità Didattica 02
Appunti di tecnologia
Prof. Chiarenza
Costruzioni geometriche piane
• Triangolo rettangolo dati
un cateto e l’ipotenusa

2. Appunti di tecnologia
Prof. Chiarenza
A
AB = 7 cm
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA
Dati tecnici utili per la costruzione:

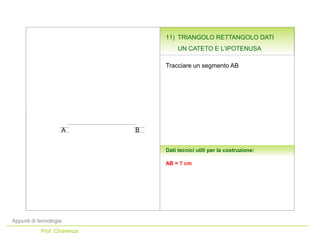

Tracciare un segmento AB
B

3. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm

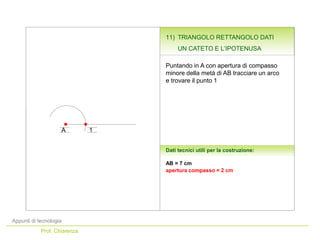

Puntando in A con apertura di compasso
minore della metà di AB tracciare un arco
e trovare il punto 1
A 1
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

4. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

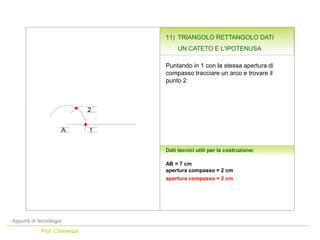

Puntando in 1 con la stessa apertura di
compasso tracciare un arco e trovare il
punto 2
A 1
2
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

5. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

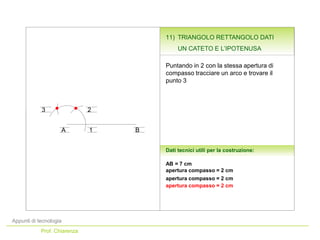

Puntando in 2 con la stessa apertura di
compasso tracciare un arco e trovare il
punto 3
A 1
3
apertura compasso = 2 cm
2
B
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

6. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

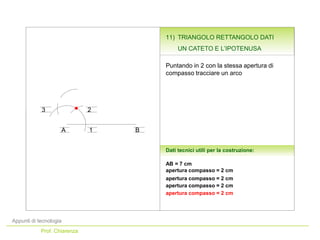

Puntando in 2 con la stessa apertura di
compasso tracciare un arco
A
apertura compasso = 2 cm
apertura compasso = 2 cm
1
23
B
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

7. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

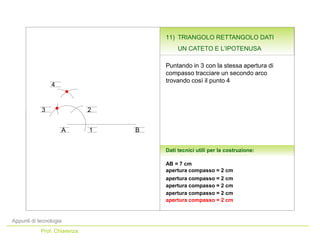

Puntando in 3 con la stessa apertura di
compasso tracciare un secondo arco
trovando così il punto 4
A
apertura compasso = 2 cm
apertura compasso = 2 cm
1
apertura compasso = 2 cm
23
B
4
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

8. B
Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

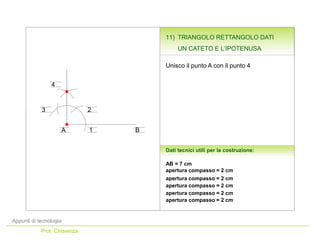

Unisco il punto A con il punto 4
apertura compasso = 2 cm
apertura compasso = 2 cm
A 1
apertura compasso = 2 cm
23
4
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

9. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

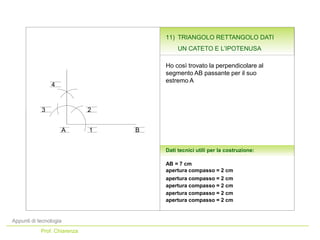

Ho così trovato la perpendicolare al
segmento AB passante per il suo
estremo A
apertura compasso = 2 cm
apertura compasso = 2 cm
apertura compasso = 2 cm
A 1
23
B
4
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

10. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

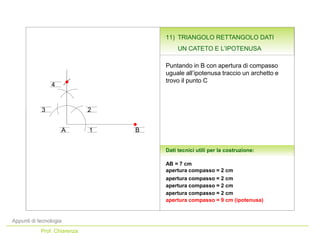

Puntando in B con apertura di compasso
uguale all’ipotenusa traccio un archetto e
trovo il punto C
apertura compasso = 2 cm
apertura compasso = 2 cm
apertura compasso = 9 cm (ipotenusa)
A 1
4
23
B
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

11. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm

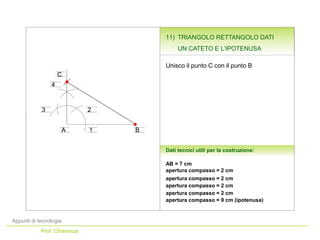

Unisco il punto C con il punto B
apertura compasso = 2 cm
apertura compasso = 2 cm
apertura compasso = 9 cm (ipotenusa)
A 1
4
23
B
C
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA

12. Appunti di tecnologia
Prof. Chiarenza
AB = 7 cm
Dati tecnici utili per la costruzione:
apertura compasso = 2 cm
apertura compasso = 2 cm
apertura compasso = 2 cm
apertura compasso = 2 cm
apertura compasso = 9 cm (ipotenusa)
A 1
4
23
C
11) TRIANGOLO RETTANGOLO DATI
UN CATETO E L’IPOTENUSA
B

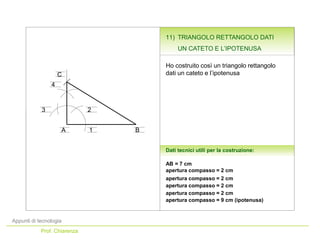

Ho costruito così un triangolo rettangolo
dati un cateto e l’ipotenusa
