1. Disegno tecnico
Unità Didattica
Appunti di tecnologia
Prof. Chiarenza
Costruzioni geometriche piane
• Bisettrice di un angolo

2. Appunti di tecnologia
Prof. Chiarenza
7) BISETTRICE DI UN ANGOLO
Dati tecnici utili per la costruzione:
A
B
O

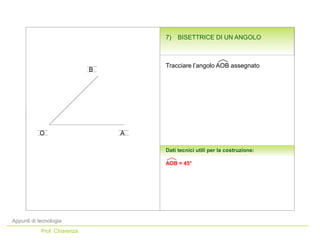

Tracciare l’angolo AOB assegnato
AOB = 45°

3. Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:
A
B
O 1
2

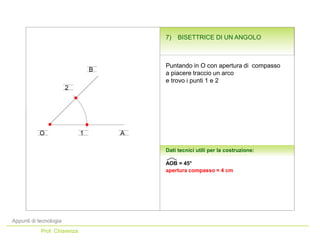

Puntando in O con apertura di compasso
a piacere traccio un arco
e trovo i punti 1 e 2
AOB = 45°
apertura compasso = 4 cm
7) BISETTRICE DI UN ANGOLO

4. AOB = 45°
Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:
A
B
O 1
2

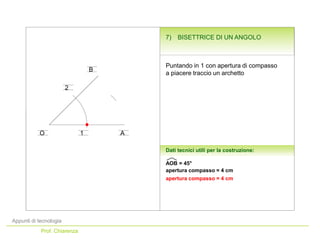

Puntando in 1 con apertura di compasso
a piacere traccio un archetto
apertura compasso = 4 cm
apertura compasso = 4 cm
7) BISETTRICE DI UN ANGOLO

5. AOB = 45°
Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:
A
B
O 1
32
apertura compasso = 4 cm
apertura compasso = 4 cm
apertura compasso = 4 cm
Puntando in 2 con la stessa apertura di
compasso traccio un archetto e trovo il
punto 3
7) BISETTRICE DI UN ANGOLO

6. AOB = 45°
Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:
A
B
O 1
32
apertura compasso = 4 cm
apertura compasso = 4 cm
apertura compasso = 4 cm

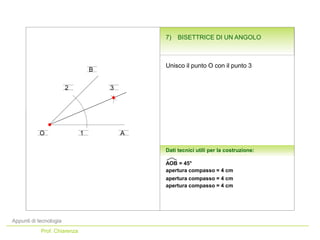

Unisco il punto O con il punto 3
7) BISETTRICE DI UN ANGOLO

7. AOB = 45°
Appunti di tecnologia
Prof. Chiarenza
Dati tecnici utili per la costruzione:
A
B
O 1
32
apertura compasso = 4 cm
apertura compasso = 4 cm
apertura compasso = 4 cm

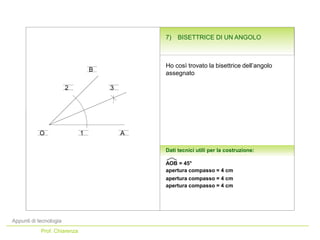

Ho così trovato la bisettrice dell’angolo
assegnato
7) BISETTRICE DI UN ANGOLO
