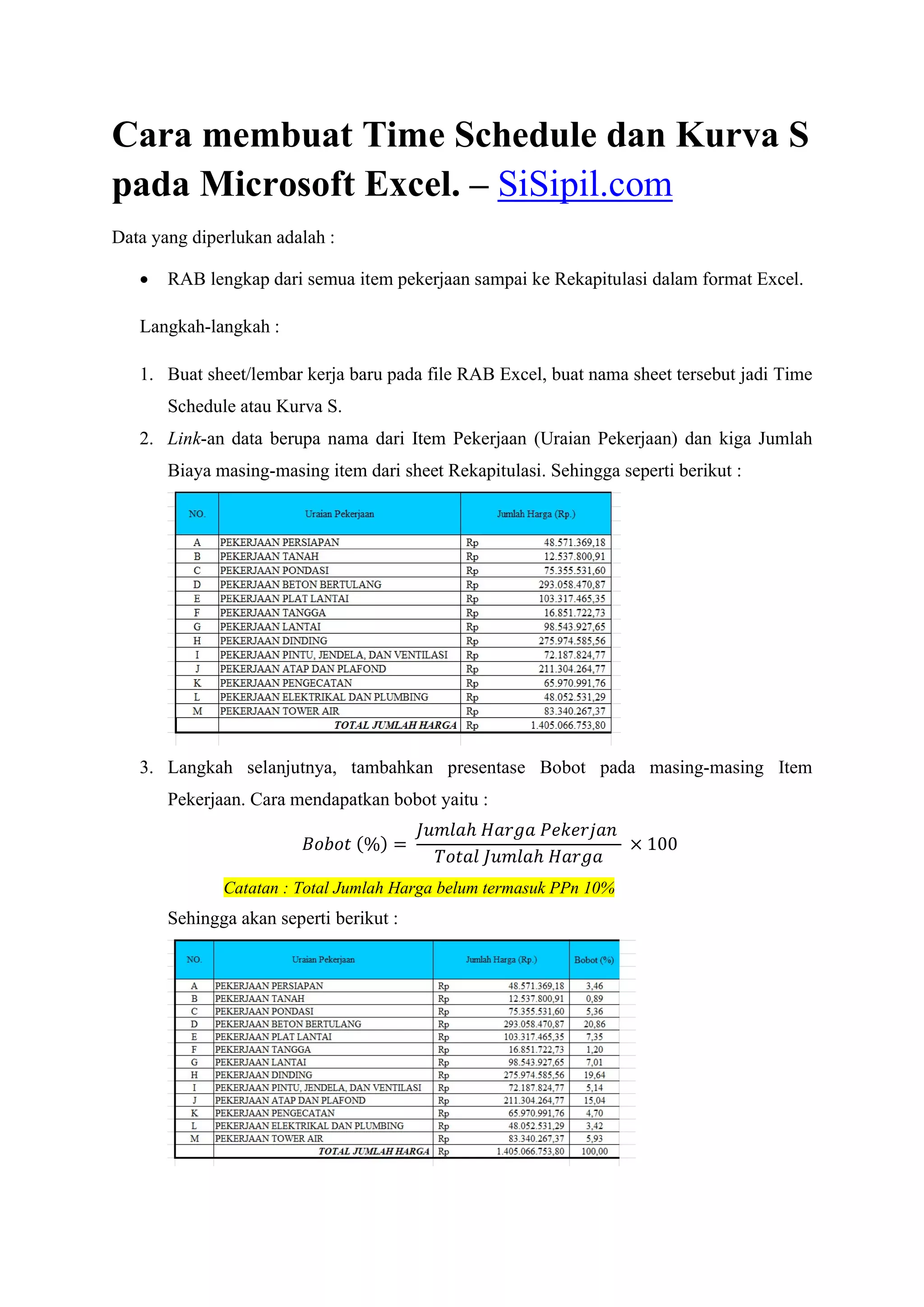

1. Cara membuat Time Schedule dan Kurva S
pada Microsoft Excel. – SiSipil.com
Data yang diperlukan adalah :
 RAB lengkap dari semua item pekerjaan sampai ke Rekapitulasi dalam format Excel.
Langkah-langkah :
1. Buat sheet/lembar kerja baru pada file RAB Excel, buat nama sheet tersebut jadi Time
Schedule atau Kurva S.
2. Link-an data berupa nama dari Item Pekerjaan (Uraian Pekerjaan) dan kiga Jumlah
Biaya masing-masing item dari sheet Rekapitulasi. Sehingga seperti berikut :
3. Langkah selanjutnya, tambahkan presentase Bobot pada masing-masing Item
Pekerjaan. Cara mendapatkan bobot yaitu :
𝐵𝑜𝑏𝑜𝑡 (%) =
𝐽𝑢𝑚𝑙𝑎ℎ 𝐻𝑎𝑟𝑔𝑎 𝑃𝑒𝑘𝑒𝑟𝑗𝑎𝑛
𝑇𝑜𝑡𝑎𝑙 𝐽𝑢𝑚𝑙𝑎ℎ 𝐻𝑎𝑟𝑔𝑎
× 100
Catatan : Total Jumlah Harga belum termasuk PPn 10%
Sehingga akan seperti berikut :

2. CARA MEMBUAT TIME SCHEDULE DAN KURVA S PADA PROYEK
4. Setelah itu, buat kolom Waktu Pelaksanaan Pekerjaan sesuai yang sudah direncanakan.
Misalkan 5 bulan, yang berarti 20 minggu waktu pelaksanaan pekerjaan. Berikut
hasilnya
5. Tahapan berikutnya yaitu buat bar chart sesuai dengan jadwal pekerjaan yang telah
direncanakan. Bar chart adalah diagram batang arah horizontal yang menampilkan
waktu untuk penyelesaian suatu item pekerjaan. Nilai bar chart didapat dengan
membagikan nilai Bobot (%) dibagi dengan Durasi Item Pekerjaan. Berikut hasilnya
:

3. CARA MEMBUAT TIME SCHEDULE DAN KURVA S PADA PROYEK

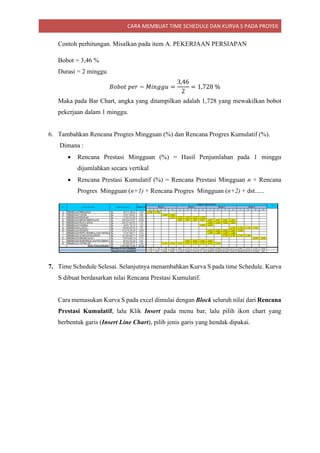

Contoh perhitungan. Misalkan pada item A. PEKERJAAN PERSIAPAN
Bobot = 3,46 %
Durasi = 2 minggu
𝐵𝑜𝑏𝑜𝑡 𝑝𝑒𝑟 − 𝑀𝑖𝑛𝑔𝑔𝑢 =
3,46
2
= 1,728 %
Maka pada Bar Chart, angka yang ditampilkan adalah 1,728 yang mewakilkan bobot
pekerjaan dalam 1 minggu.
6. Tambahkan Rencana Progres Mingguan (%) dan Rencana Progres Kumulatif (%).
Dimana :
 Rencana Prestasi Mingguan (%) = Hasil Penjumlahan pada 1 minggu
dijumlahkan secara vertikal
 Rencana Prestasi Kumulatif (%) = Rencana Prestasi Mingguan n + Rencana
Progres Mingguan (n+1) + Rencana Progres Mingguan (n+2) + dst......
7. Time Schedule Selesai. Selanjutnya menambahkan Kurva S pada time Schedule. Kurva
S dibuat berdasarkan nilai Rencana Prestasi Kumulatif.
Cara memasukan Kurva S pada excel dimulai dengan Block seluruh nilai dari Rencana
Prestasi Kumulatif, lalu Klik Insert pada menu bar, lalu pilih ikon chart yang
berbentuk garis (Insert Line Chart), pilih jenis garis yang hendak dipakai.

4. CARA MEMBUAT TIME SCHEDULE DAN KURVA S PADA PROYEK
Di sini saya menggunakan Line with Markers. Seperti pada contoh di bawah ini.
Hasilnya akan seperti berikut.

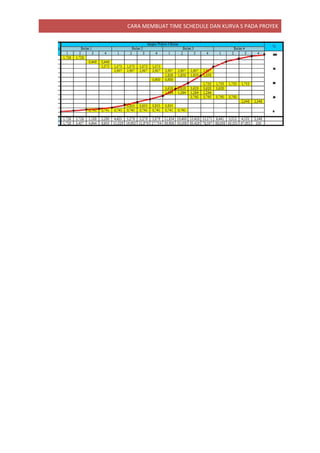

8. Hapus bagian-bagian yang tidak perlu pada Kurva, lalu sesuaikan ukurannya
menyesuaikan dengan Bar chart. Sehingga akan membentuk seperti yang dibawah ini.
1
2

5. CARA MEMBUAT TIME SCHEDULE DAN KURVA S PADA PROYEK
