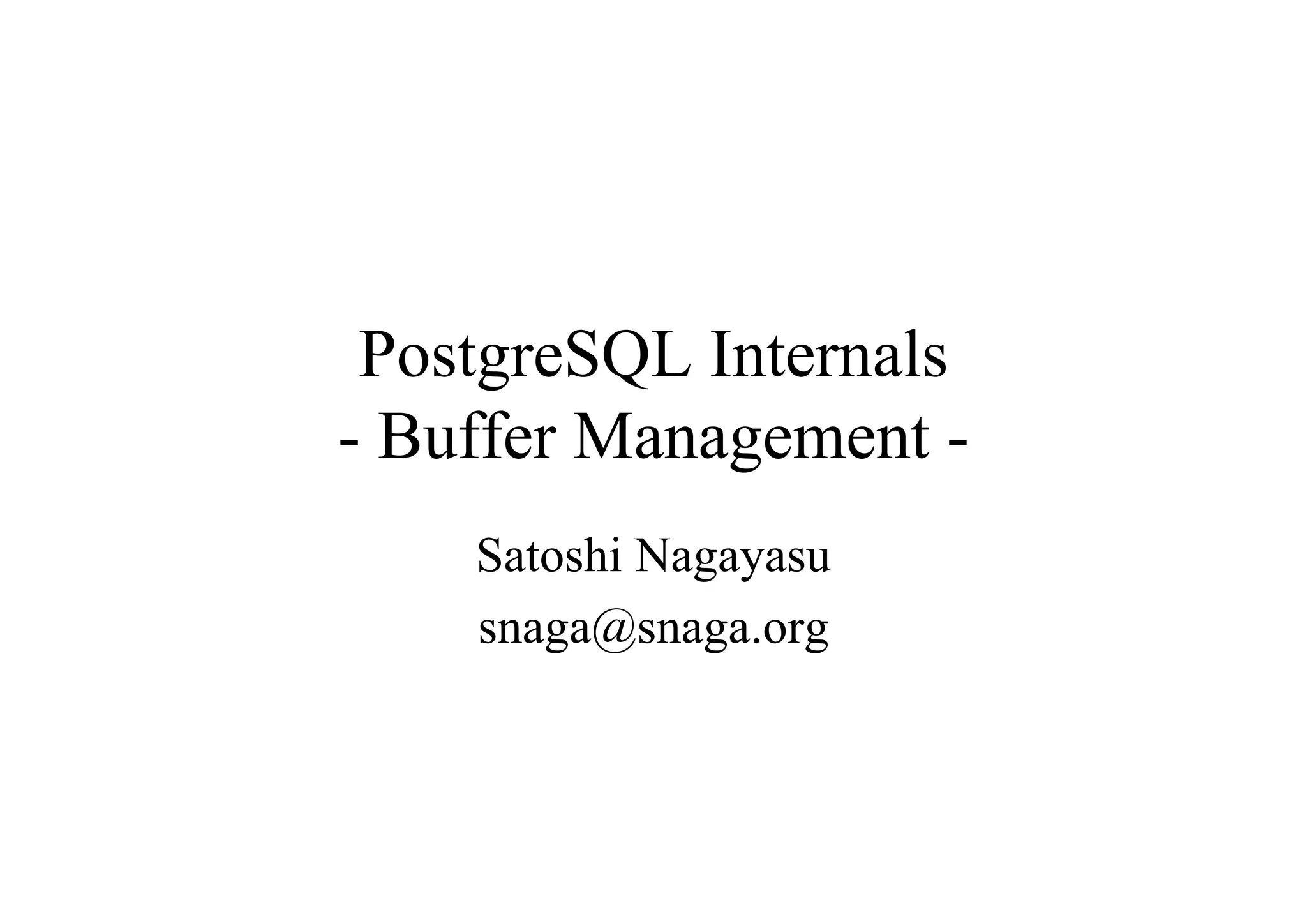

1. PostgreSQL Internals
- Buffer Management -
Satoshi Nagayasu
snaga@snaga.org

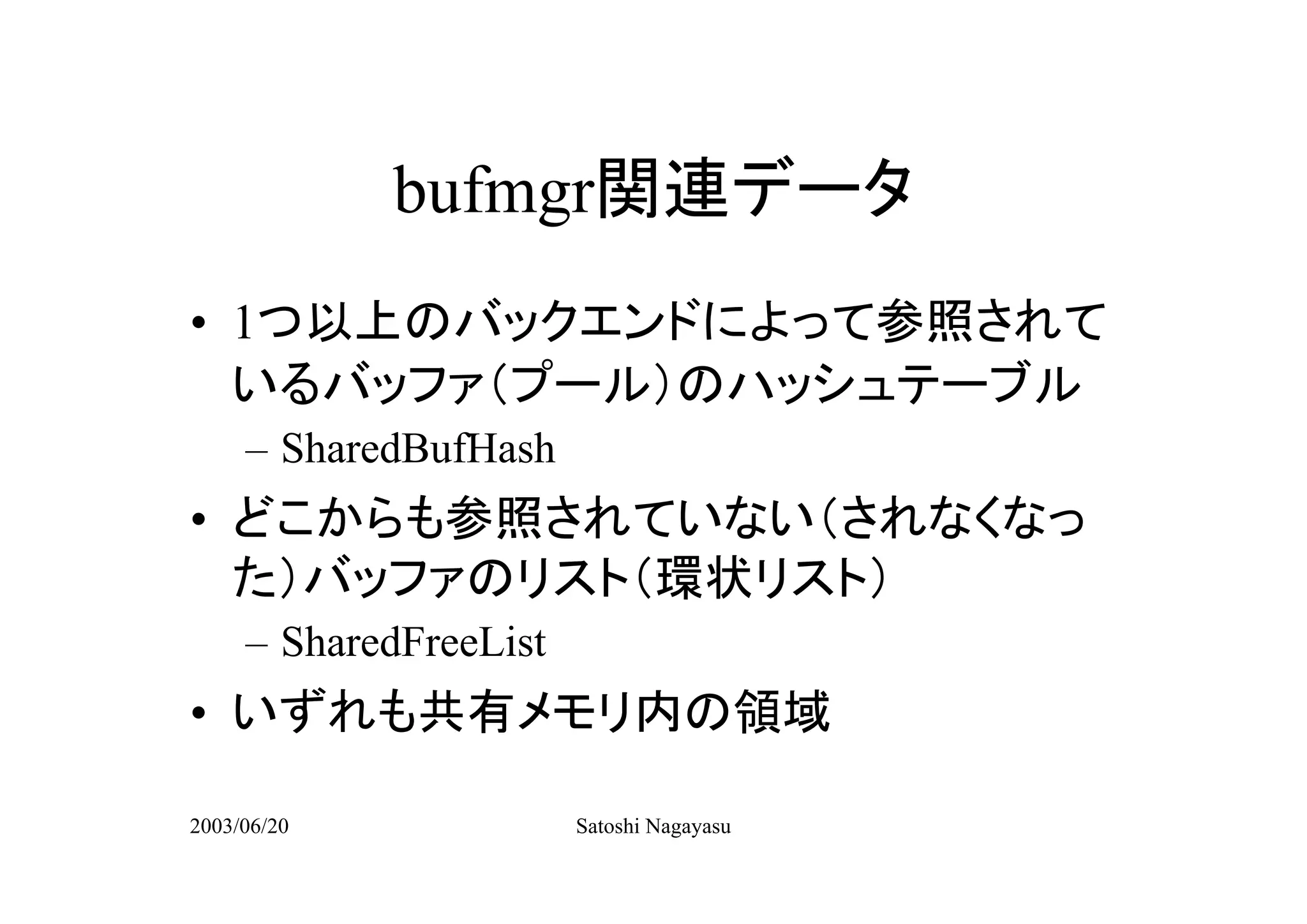

2. bufmgr関連データ
• 1つ以上のバックエンドによって参照されて
いるバッファ（プール）のハッシュテーブル
– SharedBufHash
• どこからも参照されていない（されなくなっ
た）バッファのリスト（環状リスト）
– SharedFreeList
• いずれも共有メモリ内の領域
2003/06/20 Satoshi Nagayasu

3. BufferDescriptor
• BufferDescriptorメンバ（抜粋）
– Buffer freeNext, freePrev
– SHMEM_OFFSET data
– int buf_id
– BufFlags flags
– unsigned refcount
2003/06/20 Satoshi Nagayasu

4. 初期化直後のBufferDescriptorリスト(NBuffers=8)
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
InitBufferPool()
InitFreeList()
NBuffers(GUC)+1のBufferDescriptorを確保する。
最後の1個を空きバッファリストの先頭要素とする。
freeNextを辿ると、「8→1→2→3→4→5→6→7→0→8」
2003/06/20 Satoshi Nagayasu

5. ディスクからバッファへの読込み
• バッファに読み込むディスクブロックの指定
– BufferTag
• fileNode（テーブルOID）とブロック番号
• バッファプールの中に存在するか？
– BufTableLookup()
• BufferPoolのHashテーブルを検索
• 存在しなければディスクから読み込み
– GetFreeBuffer() & smgrread()
2003/06/20 Satoshi Nagayasu

6. ディスクからバッファへの読込み
• ReadBuffer() / ReadBufferInternal()
– BufferAlloc()
• BufTableLookup() でHashテーブルを検索
• 見つからなければ GetFreeBuffer() でバッファ取得
• Hashテーブルに追加
– Hash 内にあれば BufferDescriptorGetBuffer()
– 無ければ smgrread()
2003/06/20 Satoshi Nagayasu

7. GetFreeBuffer（）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
buf = &(BufferDescriptors[SharedFreeList->freeNext]);
2003/06/20 Satoshi Nagayasu

8. GetFreeBuffer（）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
BufferDescriptors[buf->freeNext].freePrev = buf->freePrev;
2003/06/20 Satoshi Nagayasu

9. GetFreeBuffer（）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
BufferDescriptors[buf->freePrev].freeNext = buf->freeNext;
2003/06/20 Satoshi Nagayasu

10. GetFreeBuffer（）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
buf->freeNext = buf->freePrev = INVALID_DESCRIPTOR;
2003/06/20 Satoshi Nagayasu

11. SharedBufHash
• ハッシュテーブルの操作（buf_table.c）
– BufTableInsert()
– BufTableDelete()
– BufTableLookup()
2003/06/20 Satoshi Nagayasu

12. PinBuffer()/UnpinBuffer()
• PrivateRefCount (ローカル変数）
– ひとつのバックエンド内で、そのバッファが何
回参照（Pin）されているか
• BufferDesc->refcount (共有メモリ内変数）
– いくつのバックエンドにそのバッファが参照さ
れているか（複数バックエンド間での話）。
2003/06/20 Satoshi Nagayasu

13. SharedFreeList
• バッファを取得する場合には、freelistの先
頭（SharedFreeListの次）から取る
– GetFreeBuffer()
• バッファを開放する場合には、freelistの最
後尾（SharedFreeListの前）に追加
– BufferDesc->refcountが0になると、freeListに
追加される。
– UnpinBuffer(), AddBufferToFreeList()
2003/06/20 Satoshi Nagayasu

14. SharedFreeList
• 有効なブロックが読み込まれているバッ
ファは、ハッシュテーブルに登録される
• どのバックエンドにも参照されていないバッ
ファは、freelistの最後尾に登録される
• freelistから取り出したものが、以前使われ
ていたdirtyなバッファの場合は、前のデー
タをまずディスクにwriteしてから使われる
2003/06/20 Satoshi Nagayasu

15. AddBufferToFreeList （）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
bf->freePrev = SharedFreeList->FreePrev;
2003/06/20 Satoshi Nagayasu

16. AddBufferToFreeList （）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
bf->freeNext = Free_List_Descriptor;
2003/06/20 Satoshi Nagayasu

17. AddBufferToFreeList （）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
BufferDescriptors[bf->freeNext].freePrev = bf->buf_id;
2003/06/20 Satoshi Nagayasu

18. AddBufferToFreeList （）
freeNext freeNext
freeNext
freeNext freeNext freeNext freeNext
freeNext
SharedFreeList
0 1 2 3 4 5 6 7 8
freePrev freePrev freePrev freePrev freePrev freePrev
freePrev
freePrev
BufferDescriptors[bf->freePrev].freeNext = bf->buf_id;
2003/06/20 Satoshi Nagayasu

19. bufmgrイメージ
• ブロックが読み込まれてるバッファは
SharedBufHashに
• 参照されなくなったバッファはSharedFreeList
に
• 両方に存在することも shmem
SharedBufHash
postgres
postgres SharedFreeList
Buffer
postgres Buffer
Buffer
2003/06/20 Buffer
postgres Nagayasu
Satoshi

20. bufmgr - InitFreeList()
• 最初はSharedFreeListにある
SharedFreeList SharedBufHash
Buffer
2003/06/20 Satoshi Nagayasu

21. bufmgr - GetFreeBuffer()
• ディスクからブロックが読み込まれると、
SharedFreeListの先頭から取り出され、
SharedBufHashに登録される
（GetFreeBuffer()&BufTableInsert()）。
SharedFreeList SharedBufHash
Buffer
2003/06/20 Satoshi Nagayasu

22. bufmgr - UnpinBuffer()
• どこからも参照されなくなる（refcount==0）と、
SharedFreeListの最後尾に登録される。この
段階では、SharedBufHashの中でも見つかる
し、SharedFreeListにも含まれる。
SharedFreeList SharedBufHash
Buffer
参照されてない。でもdirty（かもしれない）。
2003/06/20 Satoshi Nagayasu

23. bufmgr - PinBuffer()
• 再度参照されると、SharedFreeListから切り
離される。
SharedFreeList SharedBufHash
Buffer
2003/06/20 Satoshi Nagayasu

24. bufmgr - BufTableDelete()
• そのまま参照されずに、再度別ブロックの
バッファとして取得されると、以前のdirtyな
データをディスクに反映させて、
SharedBufHashから一旦削除される（新しい
ブロックとして再登録）。
SharedFreeList SharedBufHash
Buffer
2003/06/20 Satoshi Nagayasu
