1. Proses Manufaktur Lanjut
BAB I
PENDAHULUAN

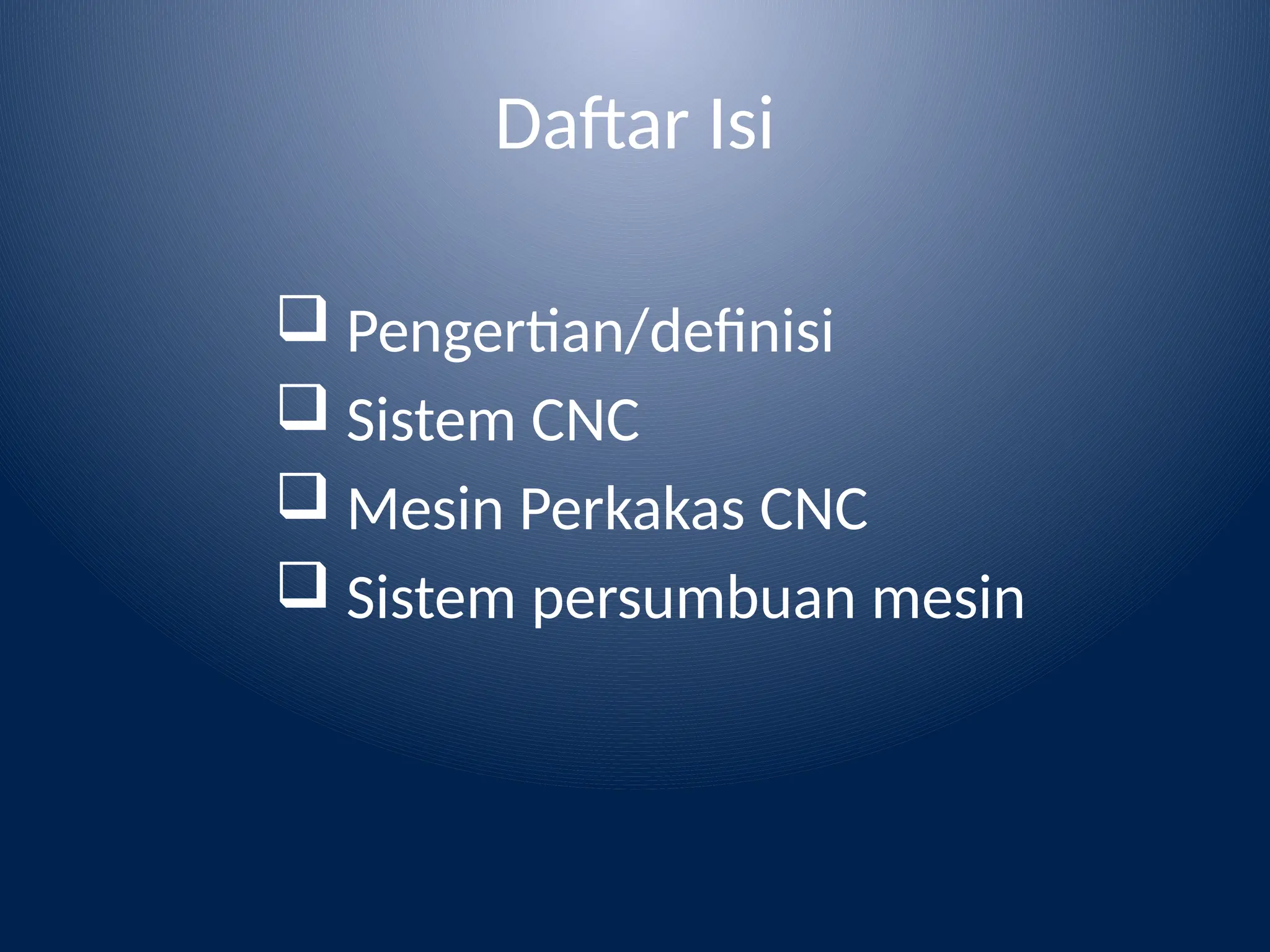

2. Daftar Isi
 Pengertian/definisi
 Sistem CNC
 Mesin Perkakas CNC
 Sistem persumbuan mesin

3. Pengertian teknik produksi dan NC

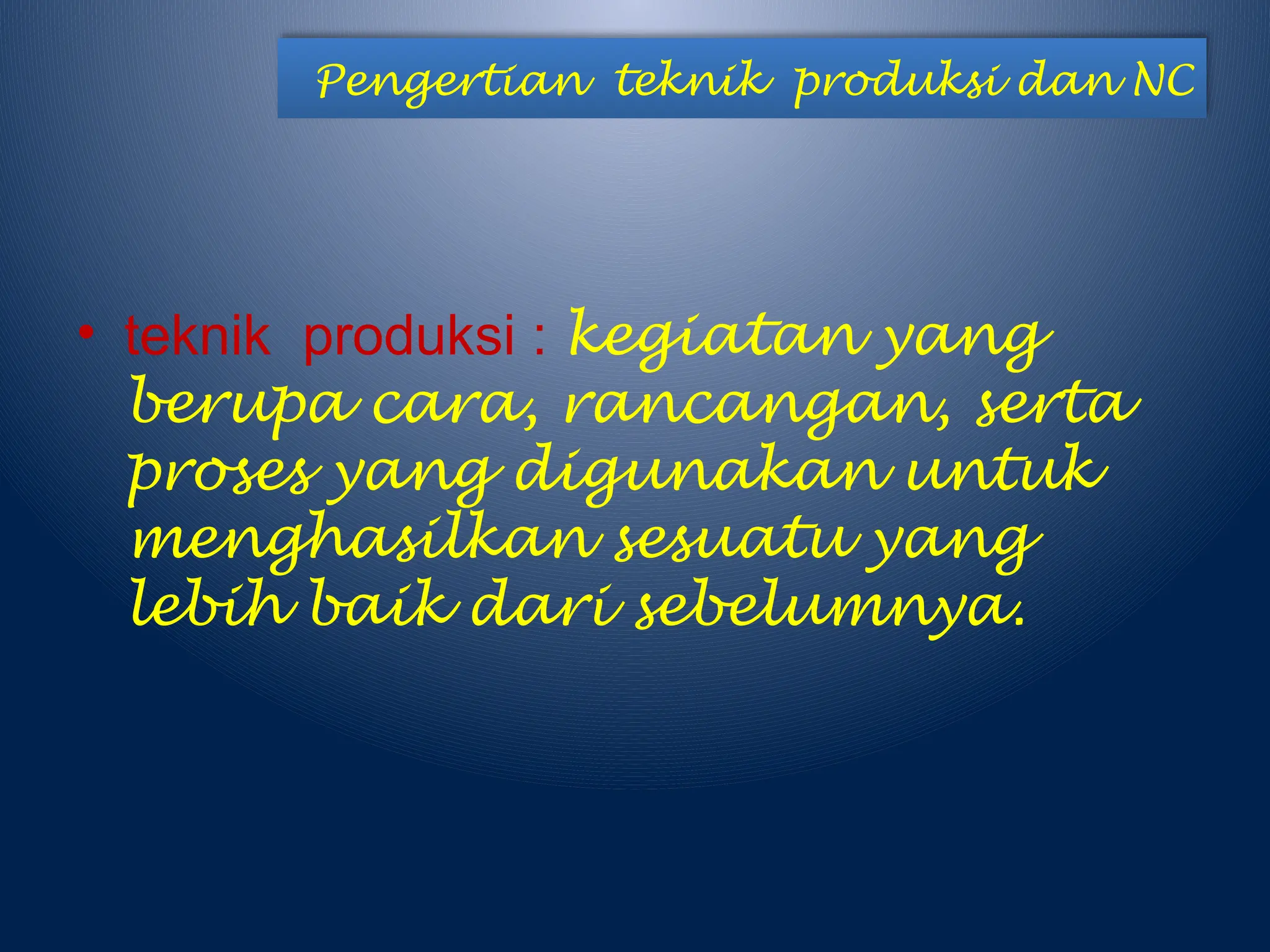

• teknik produksi : kegiatan yang
berupa cara, rancangan, serta
proses yang digunakan untuk
menghasilkan sesuatu yang
lebih baik dari sebelumnya.

4. Pengertian teknik produksi dan NC

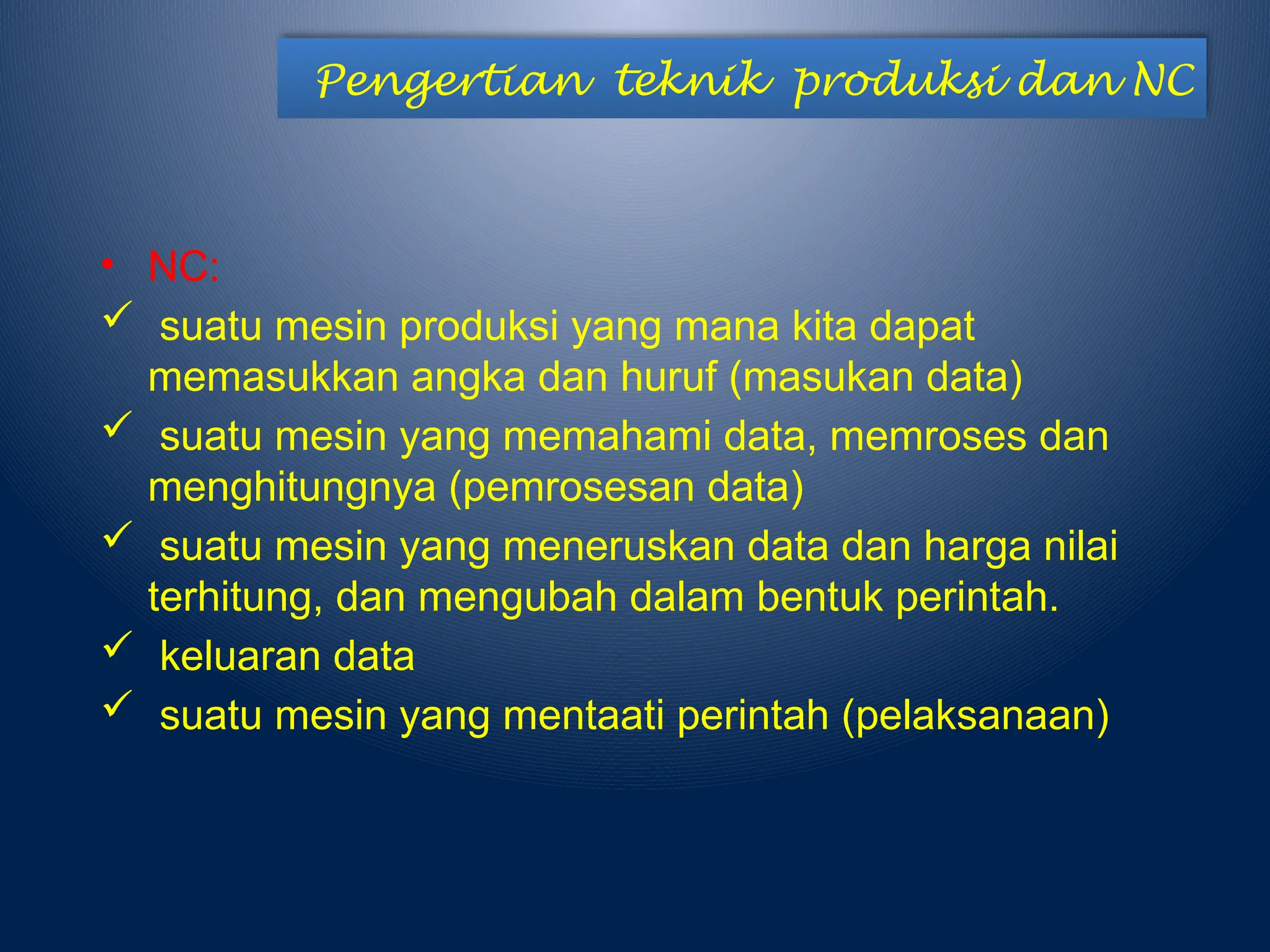

• NC:
 suatu mesin produksi yang mana kita dapat
memasukkan angka dan huruf (masukan data)
 suatu mesin yang memahami data, memroses dan
menghitungnya (pemrosesan data)
 suatu mesin yang meneruskan data dan harga nilai
terhitung, dan mengubah dalam bentuk perintah.
 keluaran data
 suatu mesin yang mentaati perintah (pelaksanaan)

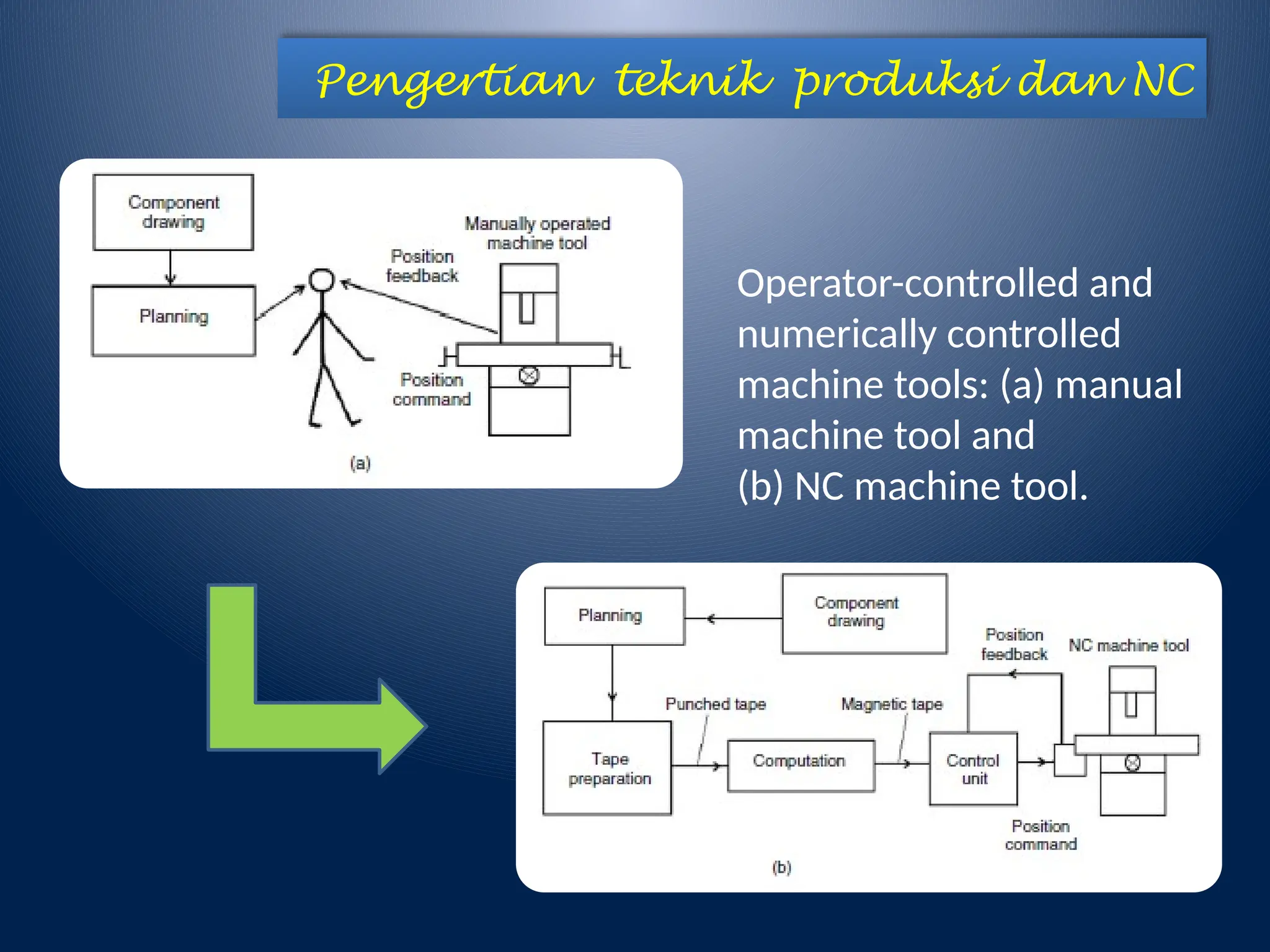

5. Pengertian teknik produksi dan NC
Operator-controlled and
numerically controlled
machine tools: (a) manual
machine tool and
(b) NC machine tool.

6. Sistem NC

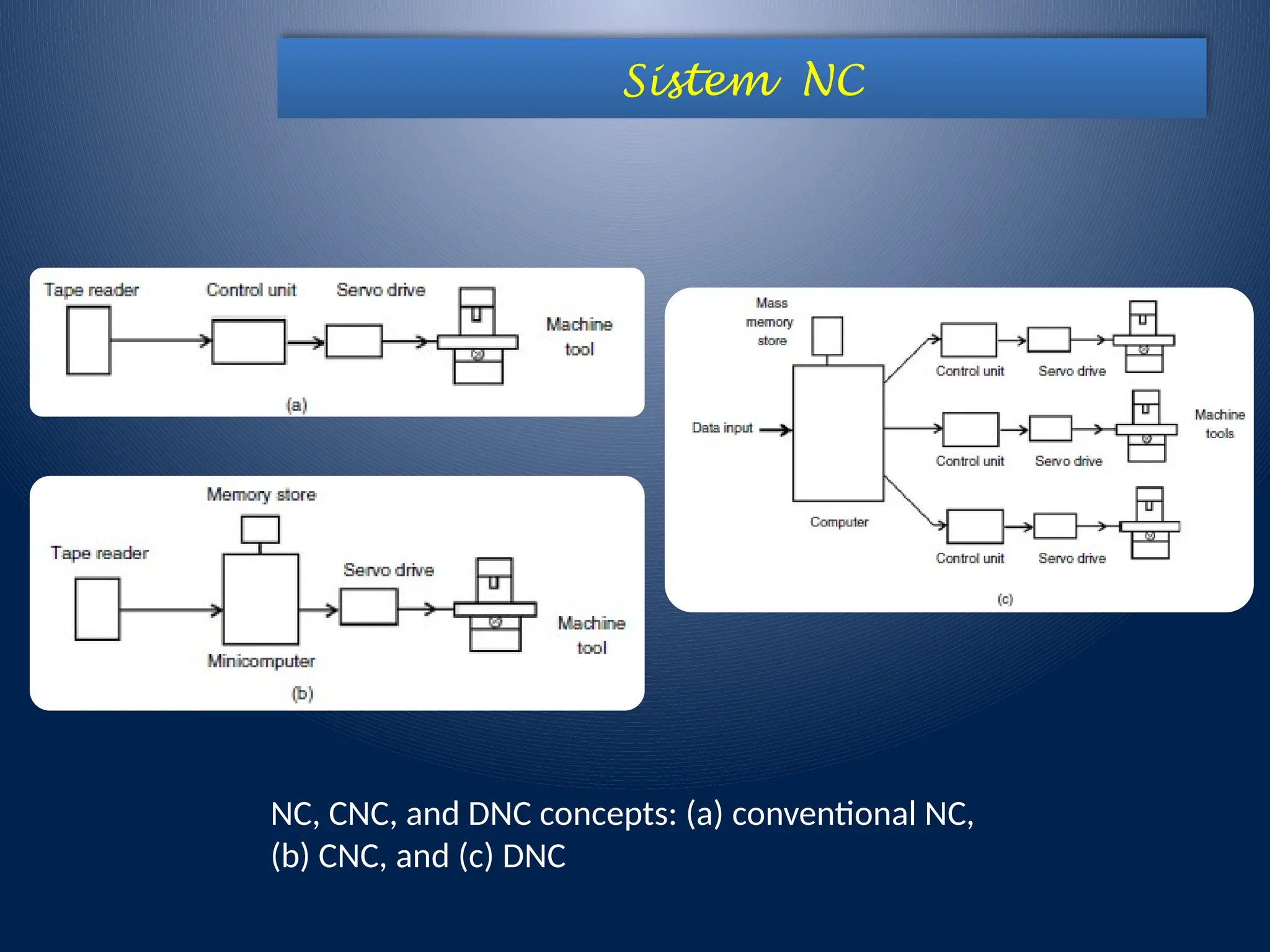

NC, CNC, and DNC concepts: (a) conventional NC,
(b) CNC, and (c) DNC

7. Sistem NC

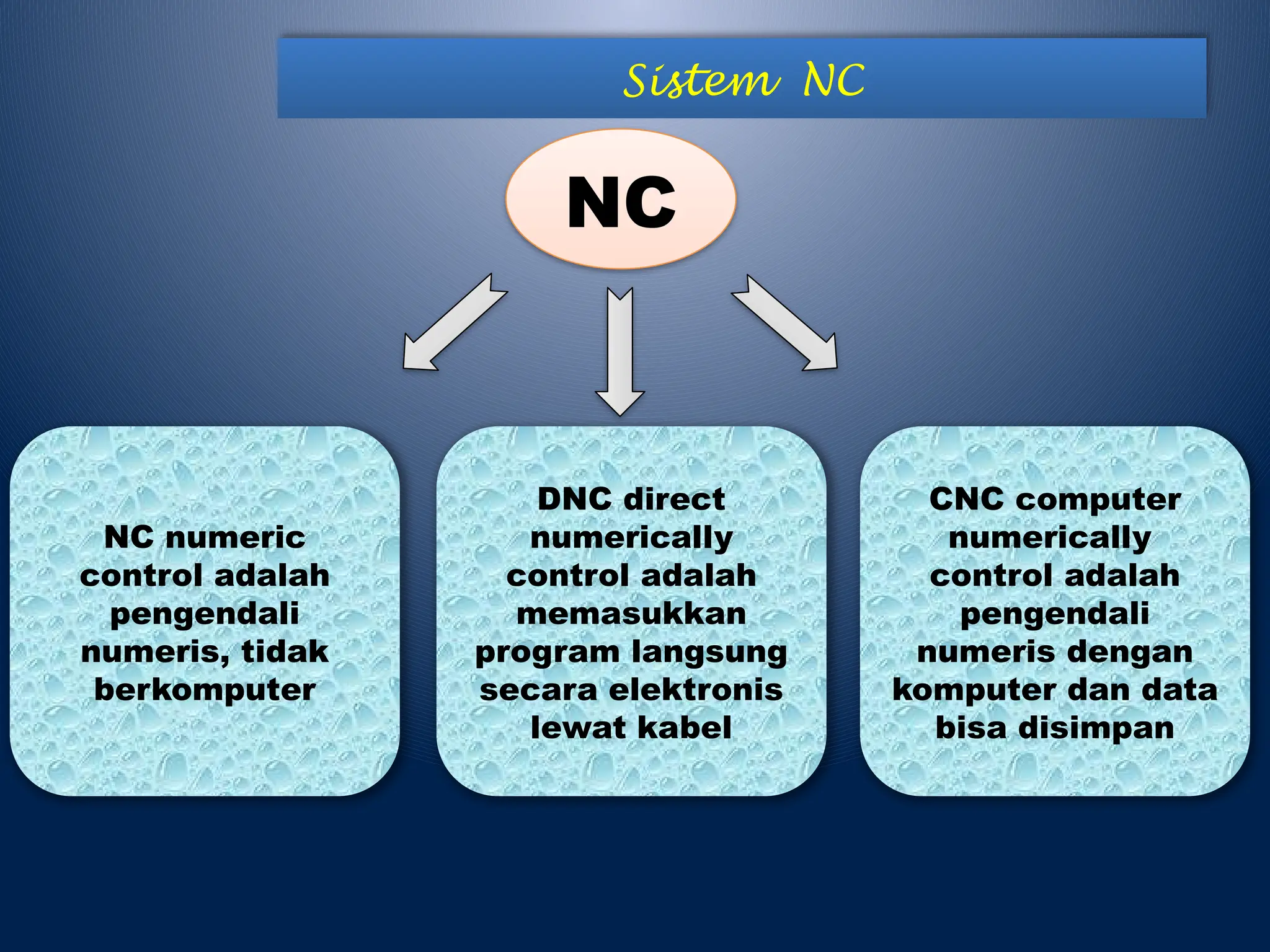

NC
NC numeric
control adalah
pengendali
numeris, tidak
berkomputer
DNC direct
numerically
control adalah
memasukkan
program langsung
secara elektronis
lewat kabel
CNC computer
numerically
control adalah
pengendali
numeris dengan
komputer dan data
bisa disimpan

8. Mesin perkakas CNC

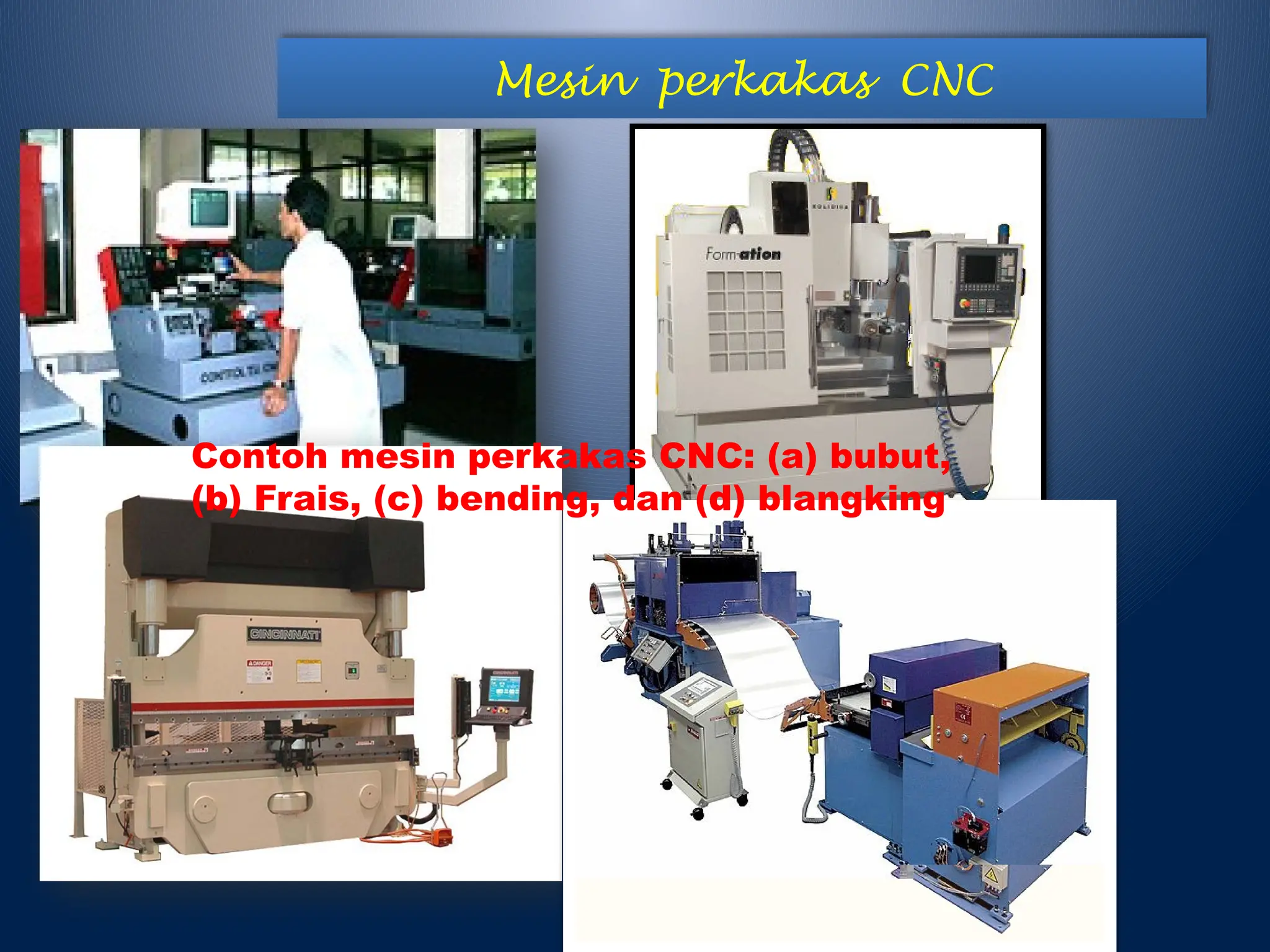

Contoh mesin perkakas CNC: (a) bubut,
(b) Frais, (c) bending, dan (d) blangking

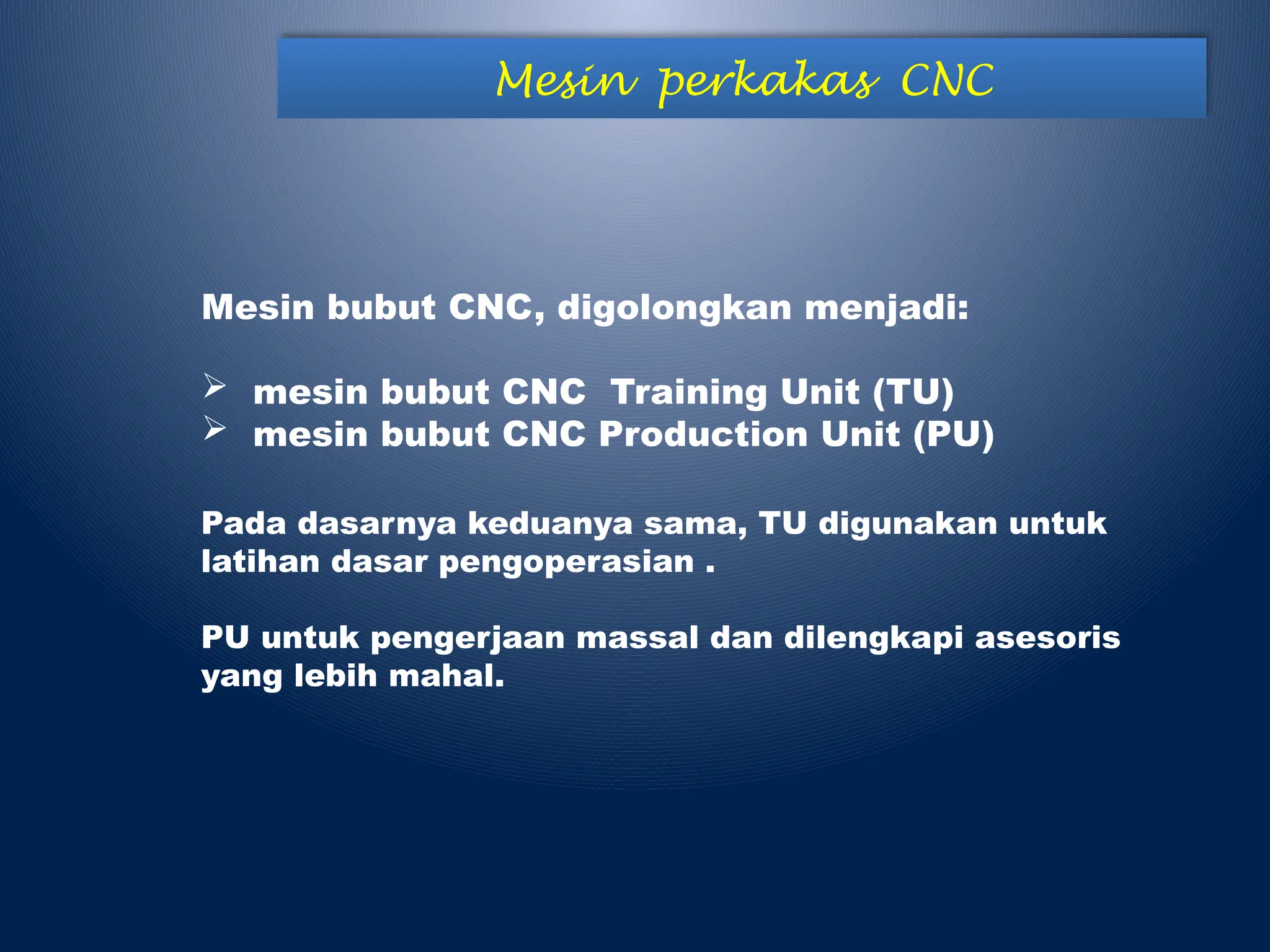

9. Mesin perkakas CNC
Mesin bubut CNC, digolongkan menjadi:
 mesin bubut CNC Training Unit (TU)
 mesin bubut CNC Production Unit (PU)
Pada dasarnya keduanya sama, TU digunakan untuk
latihan dasar pengoperasian .
PU untuk pengerjaan massal dan dilengkapi asesoris
yang lebih mahal.

10. Sistem persumbuan mesin

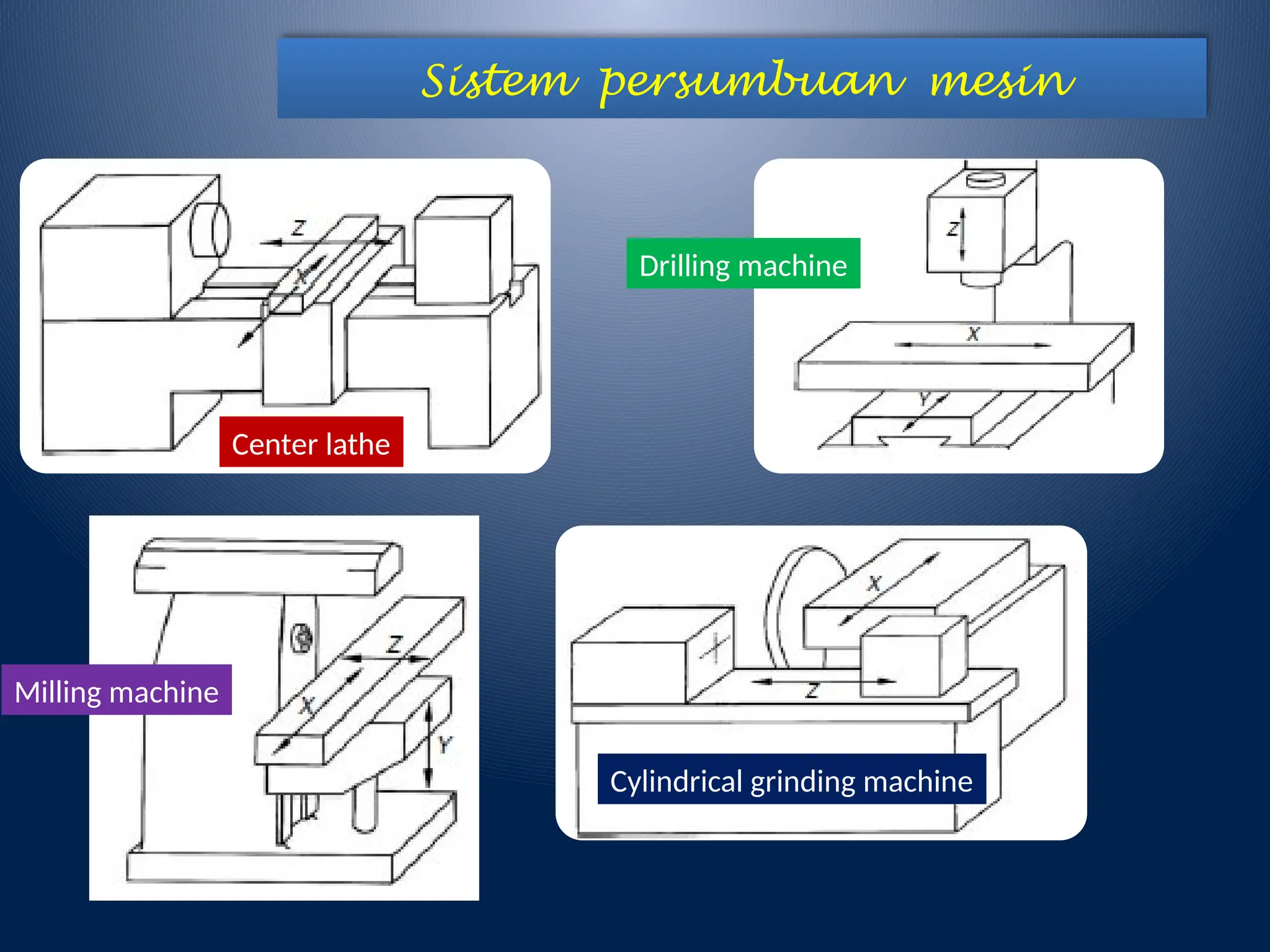

Center lathe
Drilling machine
Milling machine
Cylindrical grinding machine

11. Sistem persumbuan mesin

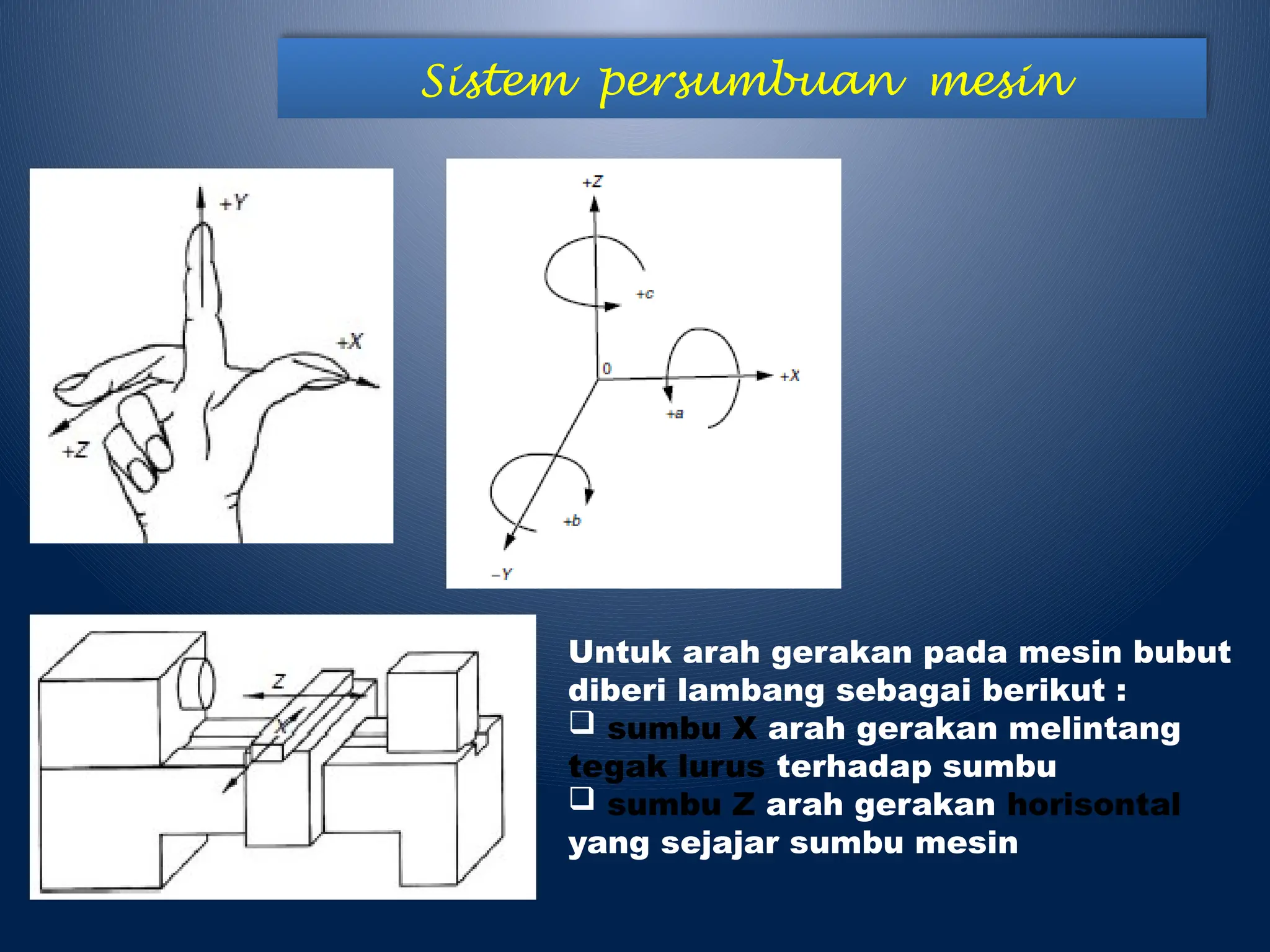

Untuk arah gerakan pada mesin bubut
diberi lambang sebagai berikut :
 sumbu X arah gerakan melintang
tegak lurus terhadap sumbu
 sumbu Z arah gerakan horisontal
yang sejajar sumbu mesin
