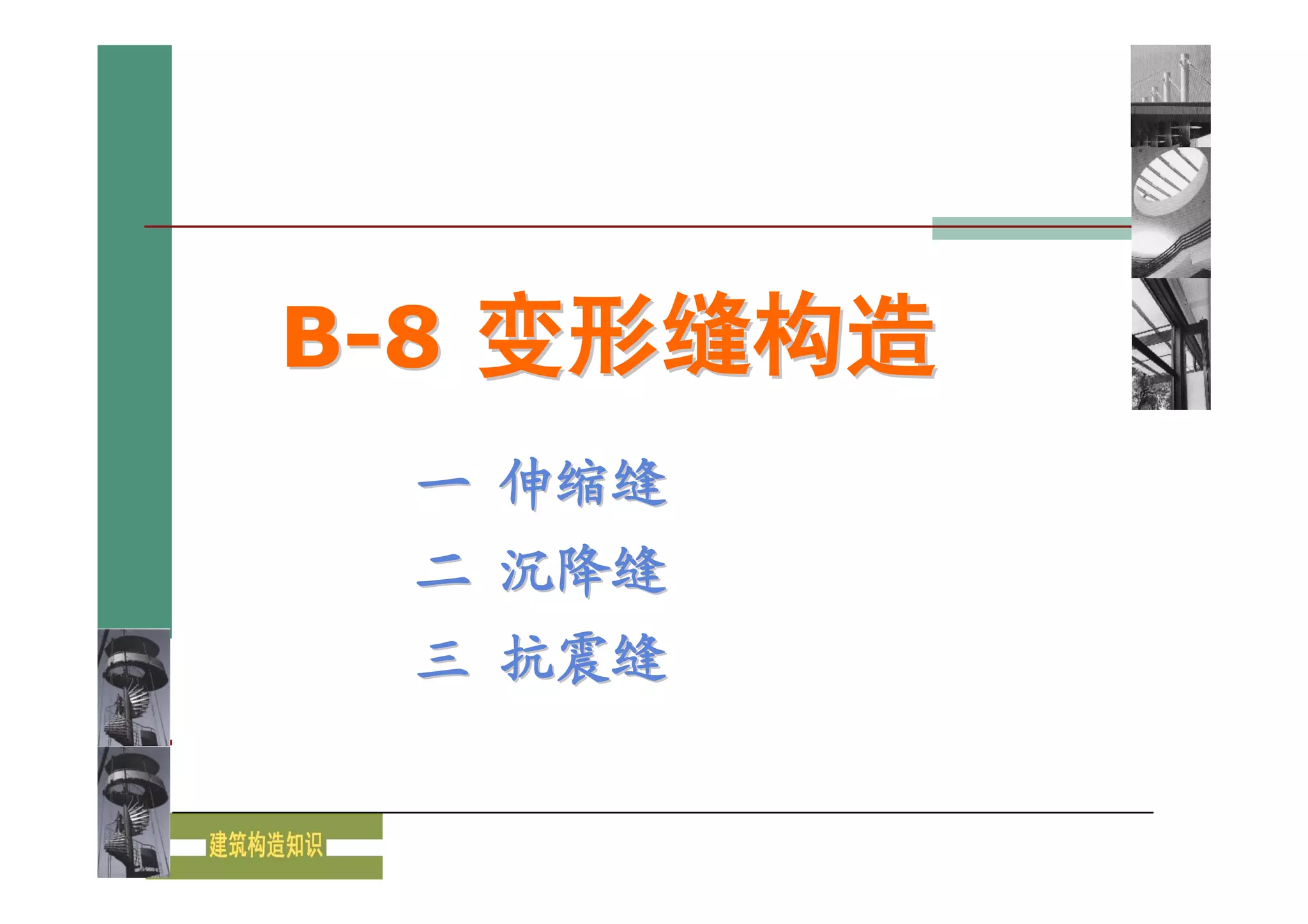

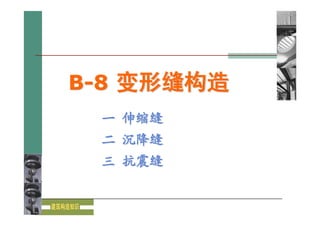

1. B-8 变形缝构造
一 伸缩缝
二 沉降缝
三 抗震缝

2. n 由于受温度变化、不均匀沉降以及地震
等因素的影响，建筑结构内部将产生附
加应力，这种应力常常使建筑物产生裂
缝甚至破坏。

3. n 为减少应力对建筑物的影响，
在设计时预先在变形敏感的部份将
结构断开，预留缝隙，即变形缝，
以保证建筑物被断开的各部份有足
够的变形空间而不使建筑物破损或
产生裂缝。
n 按照不同的设计概念，变形缝
分为伸缩缝、沉降缝、防震缝。
设计时预先在变
形敏感的部份将结构
断开，预留缝隙，即
变形缝

4. 一 伸缩缝
1伸缩缝的含义
伸缩缝是在长度或宽度较大的建筑物中，为避免
由于温度变化引起材料的热胀冷缩导致构件开裂，而
沿建筑物的竖向将基础以上部分全部断开的预留人工
缝

5. 2伸缩缝的设置
n ⑴ 伸缩缝的设置位置：自基础以上将建筑物的墙体、
楼板层、屋顶等地面以上部分全部断开。基础部分因
受温度变化影响较小，不需断开。
n ⑵ 伸缩缝的宽度：20～30mm
n ⑶ 伸缩缝的最大间距：应根据不同材料的结构而定。

6. 3 伸缩缝的构造
墙体伸缩缝
形式：平缝、错口缝、企口缝
楼地层伸缩缝
屋顶伸缩缝

8. 伸 缩 缝

9. 伸 缩 缝

10. n 砌体房屋伸缩缝的最大间距

11. n 钢筋混凝土房屋伸缩缝最大间距

12. 二 沉 降 缝
1沉降缝的含义
n 在同一幢建筑中，由于其高度、荷载、结构及地基
承载力的不同，致使建筑物各部分沉降不均匀，墙
体拉裂。故在建筑物某些部位设置从基础到屋面全
部断开的垂直预留缝，把一幢建筑物分成几个可自
由沉降的独立单元。这种为减少地基不均匀沉降对
建筑物造成危害的垂直预留缝称为沉降缝。

13. 2 沉降缝的设置
⑴ 必须设置沉降缝的情况：
①当建筑物建造在不同的地基土壤上，两部分之间。
②当同一建筑物的相邻部分高度相差两层以上或部分
高度差超过10米时。
③当同一建筑相邻基础的结构体系、宽度和埋置深度
相差悬殊时。
④原有建筑物和新建建筑物紧相毗连时。
⑤建筑平面形状复杂，高度变化较多时。

14. n 当建筑平面形状复杂，高度
变化较多时应设置沉降缝。
立面
为避免可能产生
的不均匀沉降，
应将建筑划分为
几个简单的体型
平面 的单元体。

15. n ⑵ 设置位置：将建筑物从基础到屋顶全部贯通，即基础
部分必须断开。

16. 3 沉降缝构造
⑴墙体、楼地层、屋顶沉降缝
与伸缩缝基本相同
⑵基础沉降缝
⑴双墙基础方案
⑵悬挑式方案
⑶交叉式方案

17. 沉 降 缝

22. 三 防震缝
1 防震缝的含义
n 防震缝是为了防止建筑物的各部分遭受地震时相
互撞击造成变形和破坏而设置的垂直预留缝。防
震缝应j将建筑物从基础至屋顶完全断开，分成
若干体型简单、结构刚度均匀的独立单元。

23. 2 防震缝的设置
⑴设置防震缝的情况
①建筑物立面高差大于6米
②建筑物有错层，且楼板错层高差较大
③建筑物各部分结构刚度、质量截然不同
⑵ 设置位置：一般基础可不设防震缝，但与震动
有关的建筑各相连部分的刚度差别很大时，也须
将基础分开。
⑶设置宽度：50～100mm

24. 3 防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸缩缝、
沉降缝构造基本相同，只是宽度较大。

32. 四 变形缝宽度比较
1 伸缩缝主要考虑建筑物上部的变形，缝宽最小
2 沉降缝主要考虑垂直方向的变形，但缝两侧建筑在沉
降过程中有可能发生微量倾斜，因而缝较伸缩缝宽，
且宽度随建筑高度的增加而加大
3 防震缝考虑地震时建筑物的摇摆，缝最宽
4 在抗震设防地区，设缝的宽度均按防震缝设置

33. 变形缝宽度比较

34. 五设变形缝部位的盖缝处理
1各类不同的盖缝板
2各类不同的盖缝节点（外墙）
3各类不同的盖缝节点（内墙）
4各类不同的盖缝节点（楼面）
5各类不同的盖缝节点（屋面）

35. 设变形缝部位的盖缝处理
各类不同
的盖缝板

36. 设变形缝部位的盖缝处理
各类不同的盖缝节点（外墙）

37. 各类不同的盖缝节点（内墙）

38. 各类不同的盖缝节点（楼面）

39. 各类不同的盖缝节点（屋面）
