第６回はじめてのAws jaws ug-iwata
- 1.
- 2.

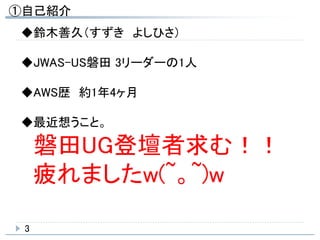

- 3. ①自己紹介 3 ◆鈴木善久（すずき よしひさ） ◆JWAS-US磐田 3リーダーの1人 ◆AWS歴約1年4ヶ月 ◆最近想うこと。 磐田UG登壇者求む！！ 疲れましたw(~。~)w
- 4.
- 5.

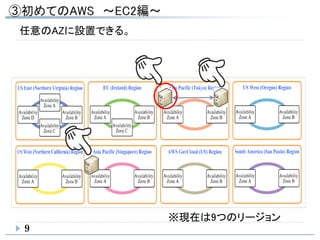

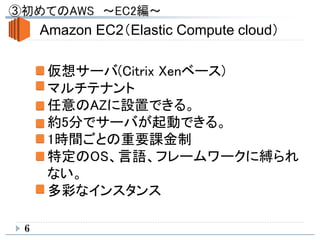

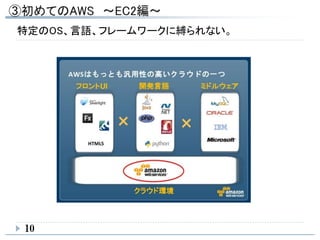

- 6. 6 Amazon EC2（Elastic Computecloud） 仮想サーバ(Citrix Xenベース) マルチテナント 任意のAZに設置できる。 約5分でサーバが起動できる。 1時間ごとの重要課金制 特定のOS、言語、フレームワークに縛られ ない。 多彩なインスタンス
- 7.
- 8.
- 9.
- 10.

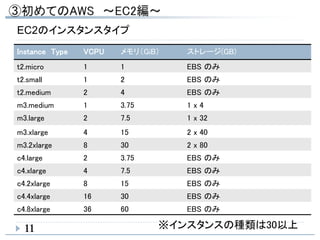

- 11. Instance Type VCPUメモリ（GiB） ストレージ(GB) t2.micro 1 1 EBS のみ t2.small 1 2 EBS のみ t2.medium 2 4 EBS のみ m3.medium 1 3.75 1 x 4 m3.large 2 7.5 1 x 32 m3.xlarge 4 15 2 x 40 m3.2xlarge 8 30 2 x 80 c4.large 2 3.75 EBS のみ c4.xlarge 4 7.5 EBS のみ c4.2xlarge 8 15 EBS のみ c4.4xlarge 16 30 EBS のみ c4.8xlarge 36 60 EBS のみ 11 EC2のインスタンスタイプ ※インスタンスの種類は30以上

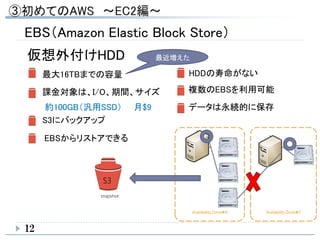

- 12. 12 EBS（Amazon Elastic BlockStore） 仮想外付けHDD 最大16TBまでの容量 課金対象は、I/O、期間、サイズ Availability Zone＃CAvailability Zone＃A S3にバックアップ snapshot S3 約100GB（汎用SSD） 月$9 HDDの寿命がない 複数のEBSを利用可能 EBSからリストアできる 最近増えた データは永続的に保存

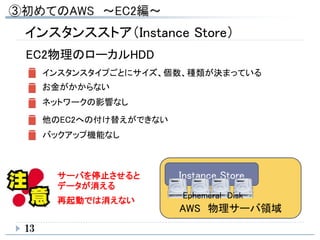

- 13. 13 EC2物理のローカルHDD インスタンスストア（Instance Store） インスタンスタイプごとにサイズ、個数、種類が決まっている お金がかからない ネットワークの影響なし AWS 物理サーバ領域 InstanceStoreサーバを停止させると データが消える 再起動では消えない Ephemeral Disk 他のEC2への付け替えができない バックアップ機能なし
- 14.
- 15.

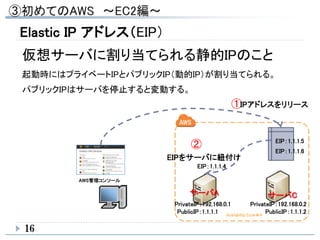

- 16. Elastic IP アドレス（EIP） 16 仮想サーバに割り当てられる静的IPのこと AvailabilityZone＃A PrivateIP：192.168.0.1 AWS管理コンソール PublicIP：1.1.1.2 EIP：1.1.1.4 EIP：1.1.1.5 EIP：1.1.1.6 起動時にはプライベートIPとパブリックIP（動的IP）が割り当てられる。 ①IPアドレスをリリース サーバA サーバC ② EIPをサーバに紐付け パブリックIPはサーバを停止すると変動する。 PublicIP：1.1.1.1 PrivateIP：192.168.0.2
- 17.
- 18.

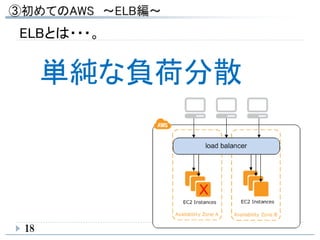

- 19. 19 Elastic Load Balancing(ELB)機能 ①ELBでできること。 ・ロードバランシング：複数のインスタンスに負荷分散 ・可用性： 正常なインスタンスに振り分け ②ELBの特徴 ・ELB自体が拡張性 ・価格： 従量課金 ・管理： 管理が不要 ・連携： Route53、CloudFront、AutoScaling、S3
- 20.

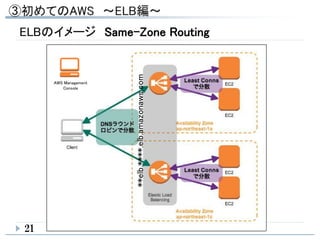

- 21. ELBのイメージ Same-Zone Routing **elb.****.elb.amazonaws.com AWSManagement Console 21
- 22.
- 23. ELBを利用するVPC設定 Availability Zone＃A Availability Zone＃A AvailabilityZone＃C Availability Zone#C Web Server Web Server ELBの配置するサブネットに複数AZを作成すること。 サブネットは最少/27bit、20IP分の空きが必要。 (スケーラブルを考慮) ELBを配置する サブネット 23

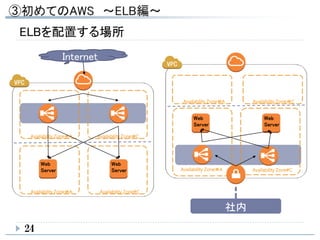

- 24. ELBを配置する場所 Availability Zone＃A Availability Zone＃A AvailabilityZone＃C Availability Zone#C Web Server Web Server Availability Zone＃A Availability Zone＃A Availability Zone＃C Availability Zone#C Web Server Web Server 社内 Internet 24
- 25.
- 26.
- 27.

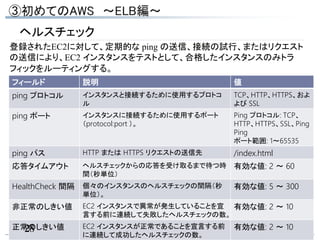

- 28. ヘルスチェック 登録されたEC2に対して、定期的な ping の送信、接続の試行、またはリクエスト の送信により、EC2インスタンスをテストとして、合格したインスタンスのみトラ フィックをルーティングする。 フィールド 説明 値 ping プロトコル インスタンスと接続するために使用するプロトコ ル TCP、HTTP、HTTPS、およ よび SSL ping ポート インスタンスに接続するために使用するポート （protocol:port ）。 Ping プロトコル: TCP、 HTTP、HTTPS、SSL、Ping Ping ポート範囲: 1～65535 ping パス HTTP または HTTPS リクエストの送信先 /index.html 応答タイムアウト ヘルスチェックからの応答を受け取るまで待つ時 間（秒単位） 有効な値: 2 ～ 60 HealthCheck 間隔 個々のインスタンスのヘルスチェックの間隔（秒 単位）。 有効な値: 5 ～ 300 非正常のしきい値 EC2 インスタンスで異常が発生していることを宣 言する前に連続して失敗したヘルスチェックの数。 有効な値: 2 ～ 10 正常のしきい値 EC2 インスタンスが正常であることを宣言する前 に連続して成功したヘルスチェックの数。 有効な値: 2 ～ 1028
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.

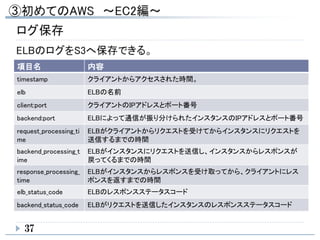

- 37. 項目名 内容 timestamp クライアントからアクセスされた時間。 elbELBの名前 client:port クライアントのIPアドレスとポート番号 backend:port ELBによって通信が振り分けられたインスタンスのIPアドレスとポート番号 request_processing_ti me ELBがクライアントからリクエストを受けてからインスタンスにリクエストを 送信するまでの時間 backend_processing_t ime ELBがインスタンスにリクエストを送信し、インスタンスからレスポンスが 戻ってくるまでの時間 response_processing_ time ELBがインスタンスからレスポンスを受け取ってから、クライアントにレス ポンスを返すまでの時間 elb_status_code ELBのレスポンスステータスコード backend_status_code ELBがリクエストを送信したインスタンスのレスポンスステータスコード 37

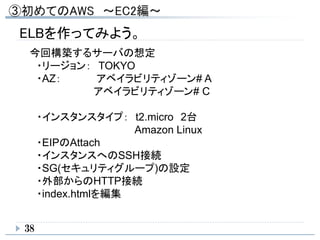

- 38. 38 ELBを作ってみよう。 今回構築するサーバの想定 ・リージョン： TOKYO ・AZ： アベイラビリティゾーン#A アベイラビリティゾーン# C ・インスタンスタイプ： t2.micro 2台 Amazon Linux ・EIPのAttach ・インスタンスへのSSH接続 ・SG(セキュリティグループ)の設定 ・外部からのHTTP接続 ・index.htmlを編集
