ASTERIA WARP開発前に知っておくべき10の鉄則
2017年5月23日ASTERIAビギナーズ勉強会（AUG技術情報WG）のプレゼン資料です。
ASTERIA WARP開発前に知っておくべき10の鉄則
- 1. マスター タイトルの書式設定 ASTERIA WARP開発前に 知っておくべき10の鉄則 インフォテリア株式会社 東京R&Dセンターセンター長 田村健 2017.5.23

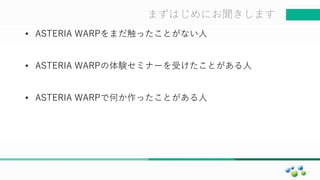

- 2. マスター タイトルの書式設定まずはじめにお聞きします • ASTERIAWARPをまだ触ったことがない人 • ASTERIA WARPの体験セミナーを受けたことがある人 • ASTERIA WARPで何か作ったことがある人
- 3.
- 4.
- 5.
- 6.
- 7. マスター タイトルの書式設定 7 準備編 ASTERIAWARPを知ろう
- 8.
- 9.

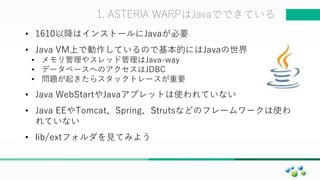

- 10. マスター タイトルの書式設定1. ASTERIAWARPはJavaでできている • 1610以降はインストールにJavaが必要 • Java VM上で動作しているので基本的にはJavaの世界 • メモリ管理やスレッド管理はJava-way • データベースへのアクセスはJDBC • 問題が起きたらスタックトレースが重要 • Java WebStartやJavaアプレットは使われていない • Java EEやTomcat、Spring、Strutsなどのフレームワークは使わ れていない • lib/extフォルダを見てみよう
- 11.
- 12.
- 13. マスター タイトルの書式設定2. コンポーネントと関数を知ろう •ASTERIA WARPでできることはコンポーネントと関数でできる こと • どんなコンポーネントや関数があってどんなことができるのか を知っているのとそうでないのではその後の開発が大きく変わ る • コンポーネントは常に増えていく • Experimental Buildやオプションアダプター

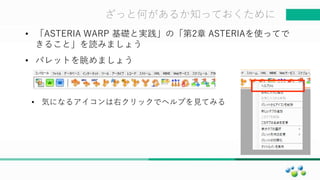

- 14. マスター タイトルの書式設定ざっと何があるか知っておくために • 「ASTERIAWARP 基礎と実践」の「第2章 ASTERIAを使ってで きること」を読みましょう • パレットを眺めましょう • 気になるアイコンは右クリックでヘルプを見てみる

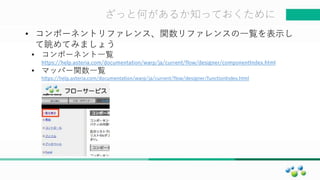

- 15. マスター タイトルの書式設定ざっと何があるか知っておくために • コンポーネントリファレンス、関数リファレンスの一覧を表示し て眺めてみましょう •コンポーネント一覧 https://help.asteria.com/documentation/warp/ja/current/flow/designer/componentIndex.html • マッパー関数一覧 https://help.asteria.com/documentation/warp/ja/current/flow/designer/functionIndex.html
- 16.
- 17.

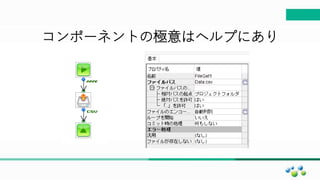

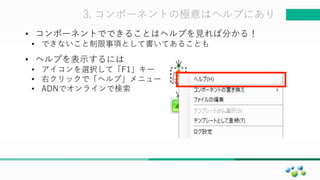

- 18. マスター タイトルの書式設定3. コンポーネントの極意はヘルプにあり •コンポーネントでできることはヘルプを見れば分かる！ • できないこと制限事項として書いてあることも • ヘルプを表示するには • アイコンを選択して「F1」キー • 右クリックで「ヘルプ」メニュー＾ • ADNでオンラインで検索

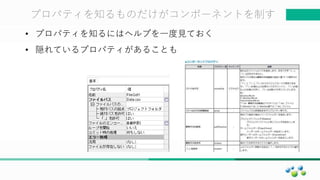

- 19. マスター タイトルの書式設定プロパティを知るものだけがコンポーネントを制す • プロパティを知るにはヘルプを一度見ておく •隠れているプロパティがあることも
- 20.
- 21.

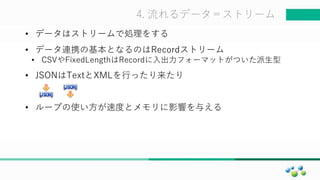

- 22. マスター タイトルの書式設定4. 流れるデータ＝ストリーム •データはストリームで処理をする • データ連携の基本となるのはRecordストリーム • CSVやFixedLengthはRecordに入出力フォーマットがついた派生型 • JSONはTextとXMLを行ったり来たり • ループの使い方が速度とメモリに影響を与える

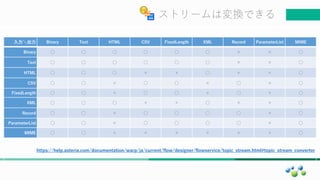

- 23. マスター タイトルの書式設定ストリームは変換できる 入力＼出力 BinaryText HTML CSV FixedLength XML Record ParameterList MIME Binary ○ ○ ○ ○ ○ ○ × × ○ Text ○ ○ ○ ○ ○ ○ × × ○ HTML ○ ○ ○ × × ○ × × ○ CSV ○ ○ × ○ ○ × ○ × ○ FixedLength ○ ○ × ○ ○ × ○ × ○ XML ○ ○ ○ × × ○ × × ○ Record ○ ○ × ○ ○ ○ ○ × ○ ParameterList ○ ○ × ○ ○ ○ ○ × ○ MIME ○ ○ × × × × × × ○ https://help.asteria.com/documentation/warp/ja/current/flow/designer/flowservice/topic_stream.html#topic_stream_converter
- 24.
- 25.
- 26. マスター タイトルの書式設定ループは性能の鍵 • ループなし• ループあり メモリは使うが速い メモリ少ないが若干遅いことも

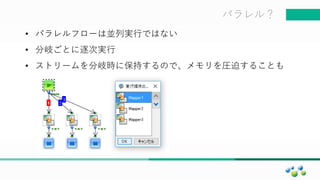

- 27. マスター タイトルの書式設定パラレル？ • パラレルフローは並列実行ではない •分岐ごとに逐次実行 • ストリームを分岐時に保持するので、メモリを圧迫することも

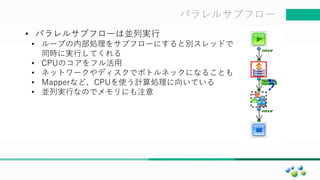

- 28. マスター タイトルの書式設定パラレルサブフロー • パラレルサブフローは並列実行 •ループの内部処理をサブフローにすると別スレッドで 同時に実行してくれる • CPUのコアをフル活用 • ネットワークやディスクでボトルネックになることも • Mapperなど、CPUを使う計算処理に向いている • 並列実行なのでメモリにも注意
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.

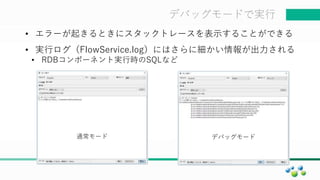

- 35. マスター タイトルの書式設定デバッグモードで実行 • エラーが起きるときにスタックトレースを表示することができる •実行ログ（FlowService.log）にはさらに細かい情報が出力される • RDBコンポーネント実行時のSQLなど 通常モード デバッグモード
- 36.

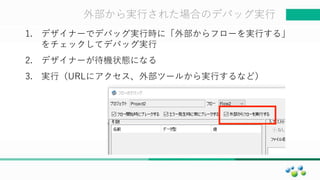

- 37. マスター タイトルの書式設定外部から実行された場合のデバッグ実行 1. デザイナーでデバッグ実行時に「外部からフローを実行する」 をチェックしてデバッグ実行 2.デザイナーが待機状態になる 3. 実行（URLにアクセス、外部ツールから実行するなど）
- 38.
- 39.

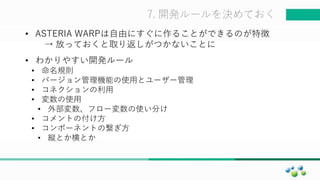

- 40. マスター タイトルの書式設定7. 開発ルールを決めておく •ASTERIA WARPは自由にすぐに作ることができるのが特徴 → 放っておくと取り返しがつかないことに • わかりやすい開発ルール • 命名規則 • バージョン管理機能の使用とユーザー管理 • コネクションの利用 • 変数の使用 • 外部変数、フロー変数の使い分け • コメントの付け方 • コンポーネントの繋ぎ方 • 縦とか横とか
- 41.
- 42.

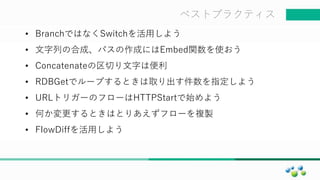

- 43. マスター タイトルの書式設定ベストプラクティス • BranchではなくSwitchを活用しよう •文字列の合成、パスの作成にはEmbed関数を使おう • Concatenateの区切り文字は便利 • RDBGetでループするときは取り出す件数を指定しよう • URLトリガーのフローはHTTPStartで始めよう • 何か変更するときはとりあえずフローを複製 • FlowDiffを活用しよう

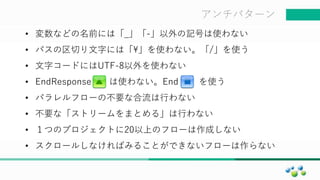

- 44. マスター タイトルの書式設定アンチパターン • 変数などの名前には「_」「-」以外の記号は使わない •パスの区切り文字には「」を使わない。「/」を使う • 文字コードにはUTF-8以外を使わない • EndResponse は使わない。End を使う • パラレルフローの不要な合流は行わない • 不要な「ストリームをまとめる」は行わない • １つのプロジェクトに20以上のフローは作成しない • スクロールしなければみることができないフローは作らない
- 45.
- 46.
- 47.

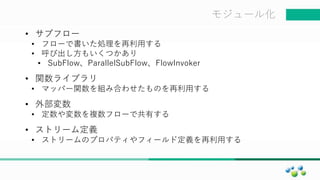

- 48. マスター タイトルの書式設定モジュール化 • サブフロー •フローで書いた処理を再利用する • 呼び出し方もいくつかあり • SubFlow、ParallelSubFlow、FlowInvoker • 関数ライブラリ • マッパー関数を組み合わせたものを再利用する • 外部変数 • 定数や変数を複数フローで共有する • ストリーム定義 • ストリームのプロパティやフィールド定義を再利用する

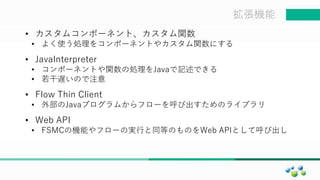

- 49. マスター タイトルの書式設定拡張機能 • カスタムコンポーネント、カスタム関数 •よく使う処理をコンポーネントやカスタム関数にする • JavaInterpreter • コンポーネントや関数の処理をJavaで記述できる • 若干遅いので注意 • Flow Thin Client • 外部のJavaプログラムからフローを呼び出すためのライブラリ • Web API • FSMCの機能やフローの実行と同等のものをWeb APIとして呼び出し
- 50.
- 51.
- 52.

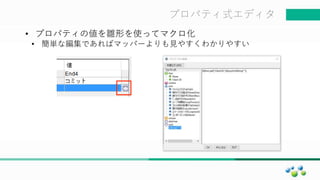

- 53. マスター タイトルの書式設定プロパティ式エディタ • プロパティの値を雛形を使ってマクロ化 •簡単な編集であればマッパーよりも見やすくわかりやすい
- 54.

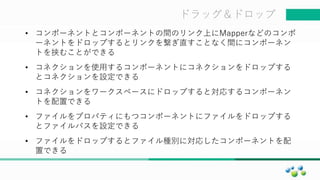

- 55. マスター タイトルの書式設定ドラッグ＆ドロップ • コンポーネントとコンポーネントの間のリンク上にMapperなどのコンポ ーネントをドロップするとリンクを繋ぎ直すことなく間にコンポーネン トを挟むことができる •コネクションを使用するコンポーネントにコネクションをドロップする とコネクションを設定できる • コネクションをワークスペースにドロップすると対応するコンポーネン トを配置できる • ファイルをプロパティにもつコンポーネントにファイルをドロップする とファイルパスを設定できる • ファイルをドロップするとファイル種別に対応したコンポーネントを配 置できる

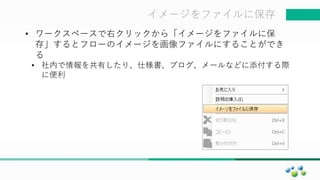

- 56. マスター タイトルの書式設定イメージをファイルに保存 • ワークスペースで右クリックから「イメージをファイルに保 存」するとフローのイメージを画像ファイルにすることができ る •社内で情報を共有したり、仕様書、ブログ、メールなどに添付する際 に便利
- 57. マスター タイトルの書式設定 One morething...

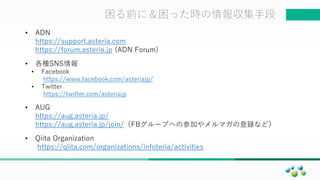

- 58. マスター タイトルの書式設定困る前に＆困った時の情報収集手段 • ADN https://support.asteria.com https://forum.asteria.jp(ADN Forum) • 各種SNS情報 • Facebook https://www.facebook.com/asteriajp/ • Twitter https://twitter.com/asteriajp • AUG https://aug.asteria.jp/ https://aug.asteria.jp/join/（FBグループへの参加やメルマガの登録など） • Qiita Organization https://qiita.com/organizations/infoteria/activities
