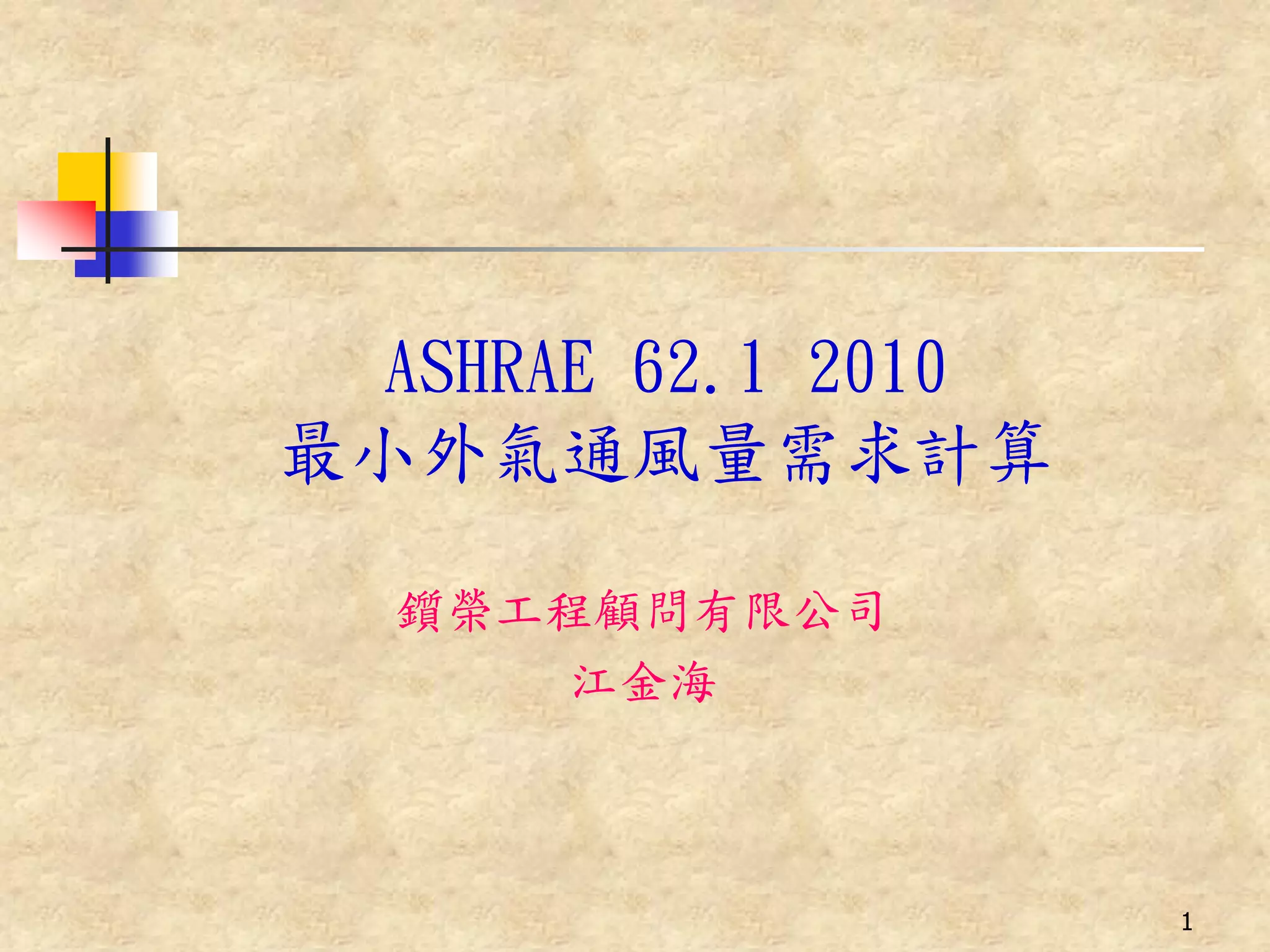

1. ASHRAE 62.1 2010
最小外氣通風量需求計算
鑕榮工程顧問有限公司
江金海
1

2. 壹、外氣處理

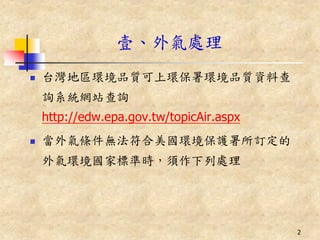

 台灣地區環境品質可上環保署環境品質資料查
詢系統網站查詢
http://edw.epa.gov.tw/topicAir.aspx
 當外氣條件無法符合美國環境保護署所訂定的
外氣環境國家標準時，須作下列處理
2

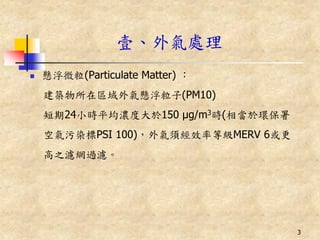

3. 壹、外氣處理
 懸浮微粒(Particulate Matter) ：
建築物所在區域外氣懸浮粒子(PM10)
短期24小時平均濃度大於150 μg/m3時(相當於環保署
空氣污染標PSI 100)，外氣須經效率等級MERV 6或更
高之濾網過濾。
3

4. 壹、外氣處理

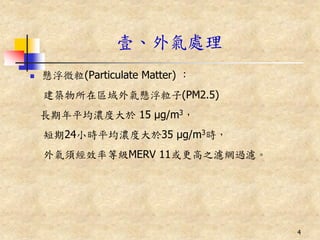

 懸浮微粒(Particulate Matter) ：
建築物所在區域外氣懸浮粒子(PM2.5)
長期年平均濃度大於 15 μg/m3，
短期24小時平均濃度大於35 μg/m3時，
外氣須經效率等級MERV 11或更高之濾網過濾。
4

5. 壹、外氣處理

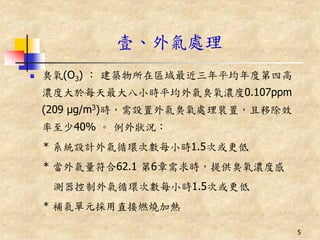

 臭氧(O3) ： 建築物所在區域最近三年平均年度第四高
濃度大於每天最大八小時平均外氣臭氧濃度0.107ppm
(209 μg/m3)時，需設置外氣臭氧處理裝置，且移除效
率至少40% 。 例外狀況：
* 系統設計外氣循環次數每小時1.5次或更低
* 當外氣量符合62.1 第6章需求時，提供臭氧濃度感
測器控制外氣循環次數每小時1.5次或更低
* 補氣單元採用直接燃燒加熱
5

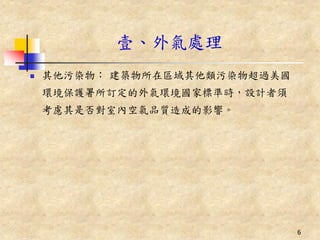

6. 壹、外氣處理
 其他污染物： 建築物所在區域其他類污染物超過美國
環境保護署所訂定的外氣環境國家標準時，設計者須
考慮其是否對室內空氣品質造成的影響。
6

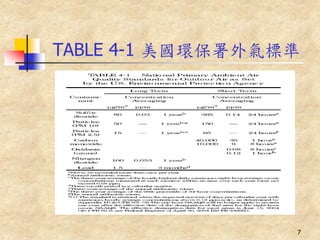

7. TABLE 4-1 美國環保署外氣標準
7

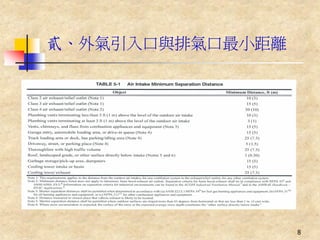

8. 貳、外氣引入口與排氣口最小距離
8

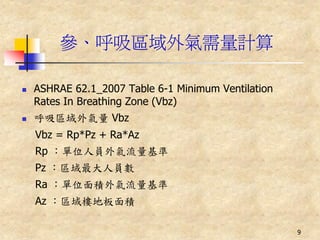

9. 參、呼吸區域外氣需量計算
 ASHRAE 62.1_2007 Table 6-1 Minimum Ventilation
Rates In Breathing Zone (Vbz)
 呼吸區域外氣量 Vbz
Vbz = Rp*Pz + Ra*Az
Rp ：單位人員外氣流量基準
Pz ：區域最大人員數
Ra ：單位面積外氣流量基準
Az ：區域樓地板面積
9

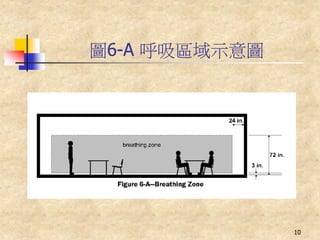

10. 圖6-A 呼吸區域示意圖
10

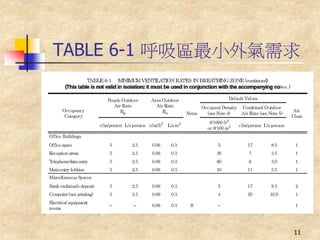

11. TABLE 6-1 呼吸區最小外氣需求
11

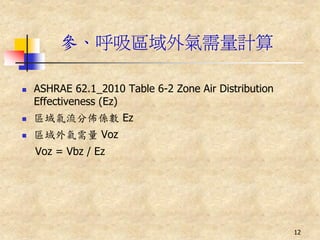

12. 參、呼吸區域外氣需量計算
 ASHRAE 62.1_2010 Table 6-2 Zone Air Distribution
Effectiveness (Ez)
 區域氣流分佈係數 Ez
 區域外氣需量 Voz
Voz = Vbz / Ez
12

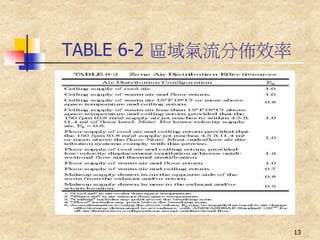

13. TABLE 6-2 區域氣流分佈效率
13

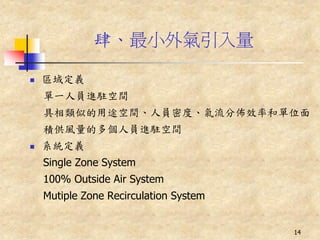

14. 肆、最小外氣引入量
 區域定義
單一人員進駐空間
具相類似的用途空間、人員密度、氣流分佈效率和單位面
積供風量的多個人員進駐空間
 系統定義
Single Zone System
100% Outside Air System
Mutiple Zone Recirculation System
14

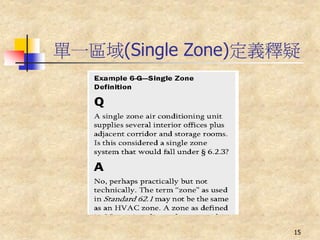

15. 單一區域(Single Zone)定義釋疑
15

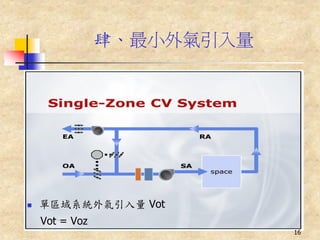

16. 肆、最小外氣引入量
 單區域系統外氣引入量 Vot
Vot = Voz Dennis Stanke 2008.02 |! X1ŒÇe™
16

17. 肆、最小外氣引入量

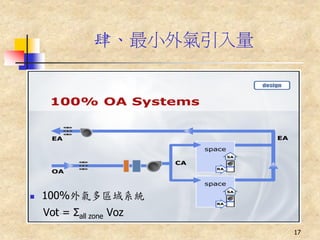

 100%外氣多區域系統
Vot = Σall zone Voz
Dennis Stanke 2008.02 |! X1ŒÇe™
17

18. 肆、最小外氣引入量

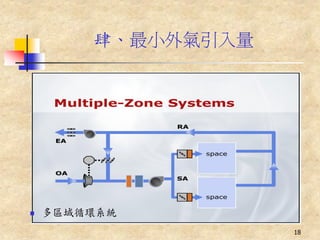

 多區域循環系統
Dennis Stanke 2008.02 |! X1„ÇeŽ
18

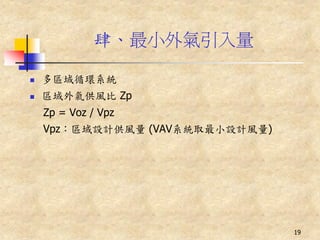

19. 肆、最小外氣引入量
 多區域循環系統
 區域外氣供風比 Zp
Zp = Voz / Vpz
Vpz：區域設計供風量 (VAV系統取最小設計風量)
19

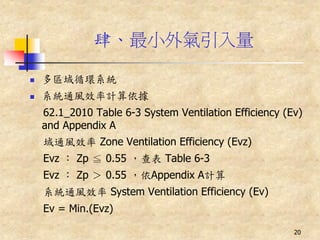

20. 肆、最小外氣引入量
 多區域循環系統
 系統通風效率計算依據
62.1_2010 Table 6-3 System Ventilation Efficiency (Ev)
and Appendix A
域通風效率 Zone Ventilation Efficiency (Evz)
Evz ： Zp ≦ 0.55 ，查表 Table 6-3
Evz ： Zp ＞ 0.55 ，依Appendix A計算
系統通風效率 System Ventilation Efficiency (Ev)
Ev = Min.(Evz)
20

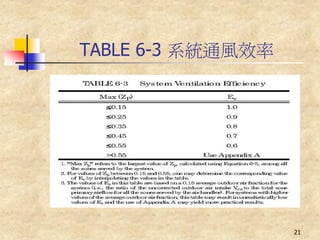

21. TABLE 6-3 系統通風效率
21

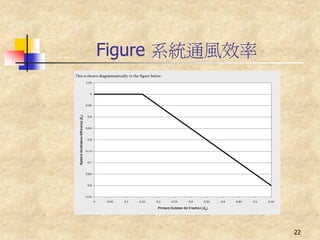

22. Figure 系統通風效率
22

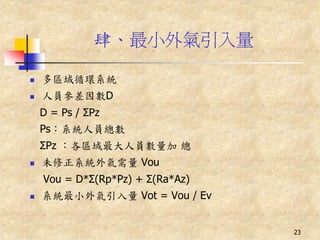

23. 肆、最小外氣引入量
 多區域循環系統
 人員參差因數D
D = Ps / ΣPz
Ps：系統人員總數
ΣPz ：各區域最大人員數量加 總
 未修正系統外氣需量 Vou
Vou = D*Σ(Rp*Pz) + Σ(Ra*Az)
 系統最小外氣引入量 Vot = Vou / Ev
23

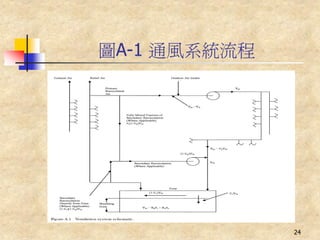

24. 圖A-1 通風系統流程
24

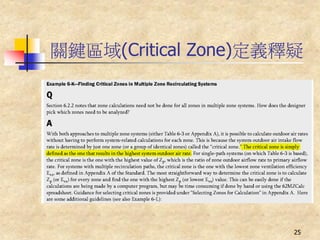

25. 關鍵區域(Critical Zone)定義釋疑
