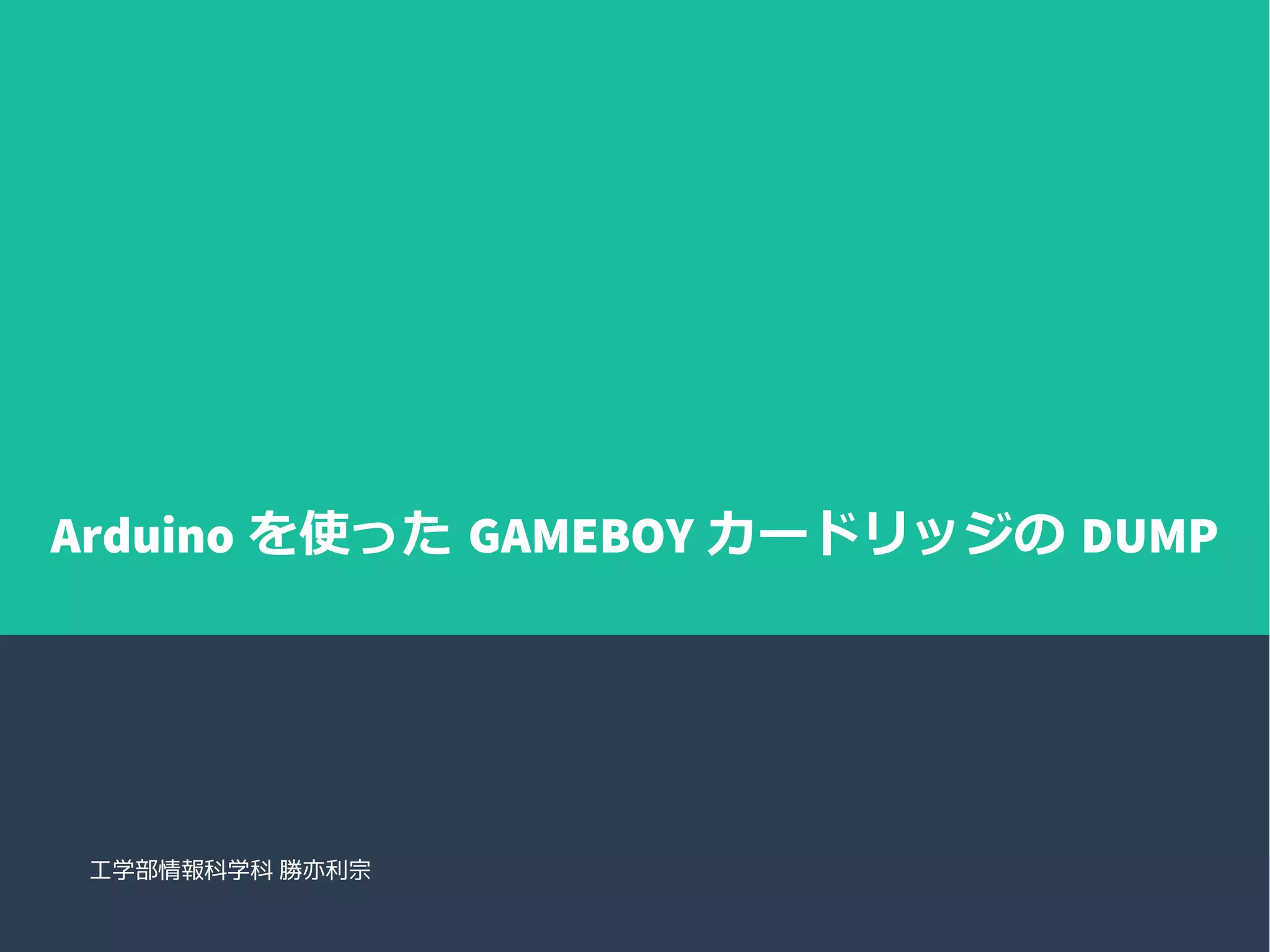

Arduino を使った GAMEBOY カードリッジの DUMP
工学部情報科学科 勝亦利宗

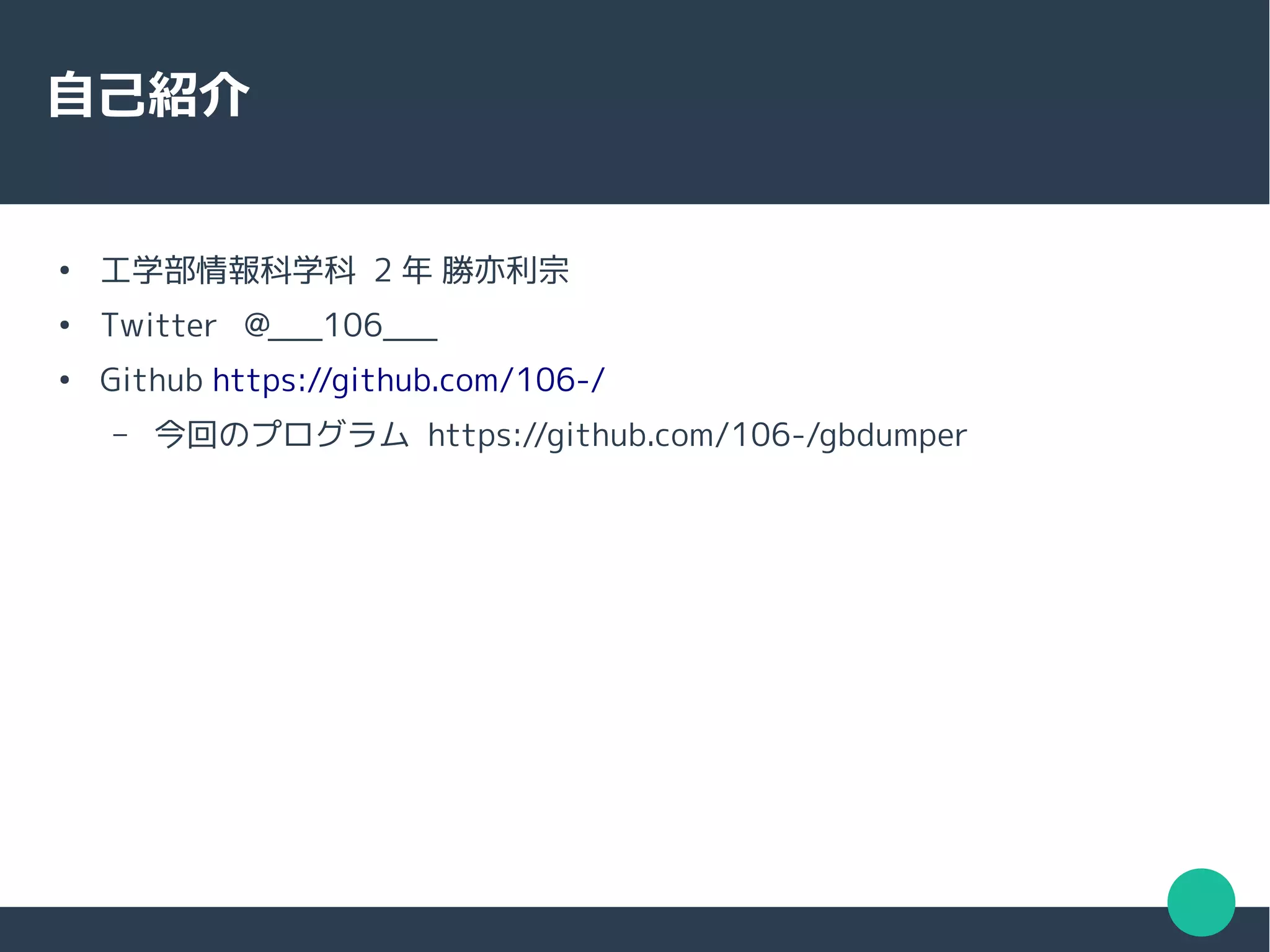

自己紹介
●
工学部情報科学科 2 年 勝亦利宗
●
Twitter @___106___
●
Github https://github.com/106-/
– 今回のプログラム https://github.com/106-/gbdumper
必要なもの
● Arduino Leonard
●
シフトレジスタ SN74HC595N
●
ブレッドボード
●
ジャンパーケーブル多数
●
ジャンパーピン多数
●
10KΩ の抵抗 4 本
●
ゲームボーイ用カードリッジコネクタ
●
IDE ケーブル
なぜゲームボーイからデータを取り出すのか ?
●
セーブデータの保存 ( データ保持用の電池が切れる )
●
エミュレータで使う
カードリッジのしくみ
●
ピン配置
カードリッジのしくみ
●
VCC : 5V 電源
●
CLK : Arduino の GND に接続
– ポケットカメラの出力がおかしくなるため
●
WR, RD, MREQ : Arduino の任意のピンに接続
– 上線は否定の意味 ( 使わないときは常に HIGH)
– 抵抗を挟んでおく ( フェイルセーフ )
– 読み込み / 書き込み / メモリ書き込みのスイッチ
●
A0-A15 : ( 読み込み | 書き込み ) たいアドレスを指定する
●
D0-D7 : アドレスに指定したデータが読み出せたり書き込めたり
カードリッジのしくみ
●
RESET : 抵抗を挟んで 5V 電源
●
AUDIO : 用途不明
●
GND : Arduino の GND に接続
→ 基本的に A0-A15 ピンにアドレスを指定し ,
それに対するデータを D0-D7 ピンに指定していく
シフトレジスタとは
●
カードのピンが 27 本なのに対して ,Arduino のピンは 18 本しかない
– シフトレジスタを使って解決する
シフトレジスタとは
●
シフトレジスタ :
– パラレル信号をシリアル信号に変換したり , その逆もできる IC
– Arduino には簡単に使える関数が存在するので便利
– 今回はシリアル→パラレル変換ができるものを使う
– 山形の秋葉原で買えます
→ アドレス指定部分に必要だった 16 本のピンを一つに集約できる !
– ラッチピン , クロックピン , シリアルピンの 3 本
シフトレジスタとは
// シフトレジスタでアドレスを指定する .
void setaddress(unsigned int addr)
{
digitalWrite(latchPin, LOW);
shiftOut(dataPin, clockPin, MSBFIRST, (addr>>8));
shiftOut(dataPin, clockPin, MSBFIRST, (addr&0xFF));
digitalWrite(latchPin, HIGH);
}
こんな感じでアドレスを指定できる
シフトレジスタとは
●
接続例 ( シフトレジスタが一つの場合 )
http://www.musashinodenpa.com/arduino/ref/index.php?f=0&pos=2369
回路完成図
プログラム部を DUMP する
●
DUMP 時の動作
– ROM のヘッダを読み込み ,MBC(MBC とは ?→ あとで ) を調べる
– RD ピンを LOW にして , アドレスを変えながらデータを一つ一つ送信する
– MBC を切り替えてゆく
MBC とは
●
Memory Bank Controller の略
– GB の ROM サイズは最大で 16KByte
– ROM を複数積むことで容量不足分を補う
– 複数積んだ ROM を切り替える ( バンク切り替えという ) のが MBC
– 切り替えは特定のアドレスに書き込んで行う
– MBC にはいくつかのタイプがある
●
MBC によって書き込むアドレスが違ったりするので面倒
ROM のヘッダ
●
0x0100 から 0x014F の範囲には , そのゲームの様々な情報が記録されている
– ゲームのタイトル ,MBC のタイプ , データのサイズなど
– データチェック用に任天堂のロゴも
●
MBC の判定に使うのは 0x147, ROM/RAM のサイズは 0x148 と 0x149
クライアント
●
送られてきたデータを PC に保存するプログラムを Python で書く
●
ヘッダ部を読み込み ,MBC の情報などを表示する
●
とくに複雑なことは無いので詳しい説明は省きます
DUMP してみる
●
BGB で動作確認
そのほかにも…
●
セーブデータを読み込んだり , 書き込んだり
– サイズやアドレスが ROM とは違うが , 基本的な考え方は ROM と同じ
そのほかにも…
●
ポケットカメラの画像を抽出する
– PocketSaver というソフトをつかう
参考
● GBCartRead: Arduino based Gameboy Cart Reader
https://www.insidegadgets.com/2011/03/19/gbcartread-arduino-based-gameboy
-cart-reader-%E2%80%93-part-1-read-the-rom/
●
いまさら聞けないゲームボーイ
http://matsu-world.qee.jp/gameboy/index.html
● Memory Bank Controllers
