Arduino Motor control workshop

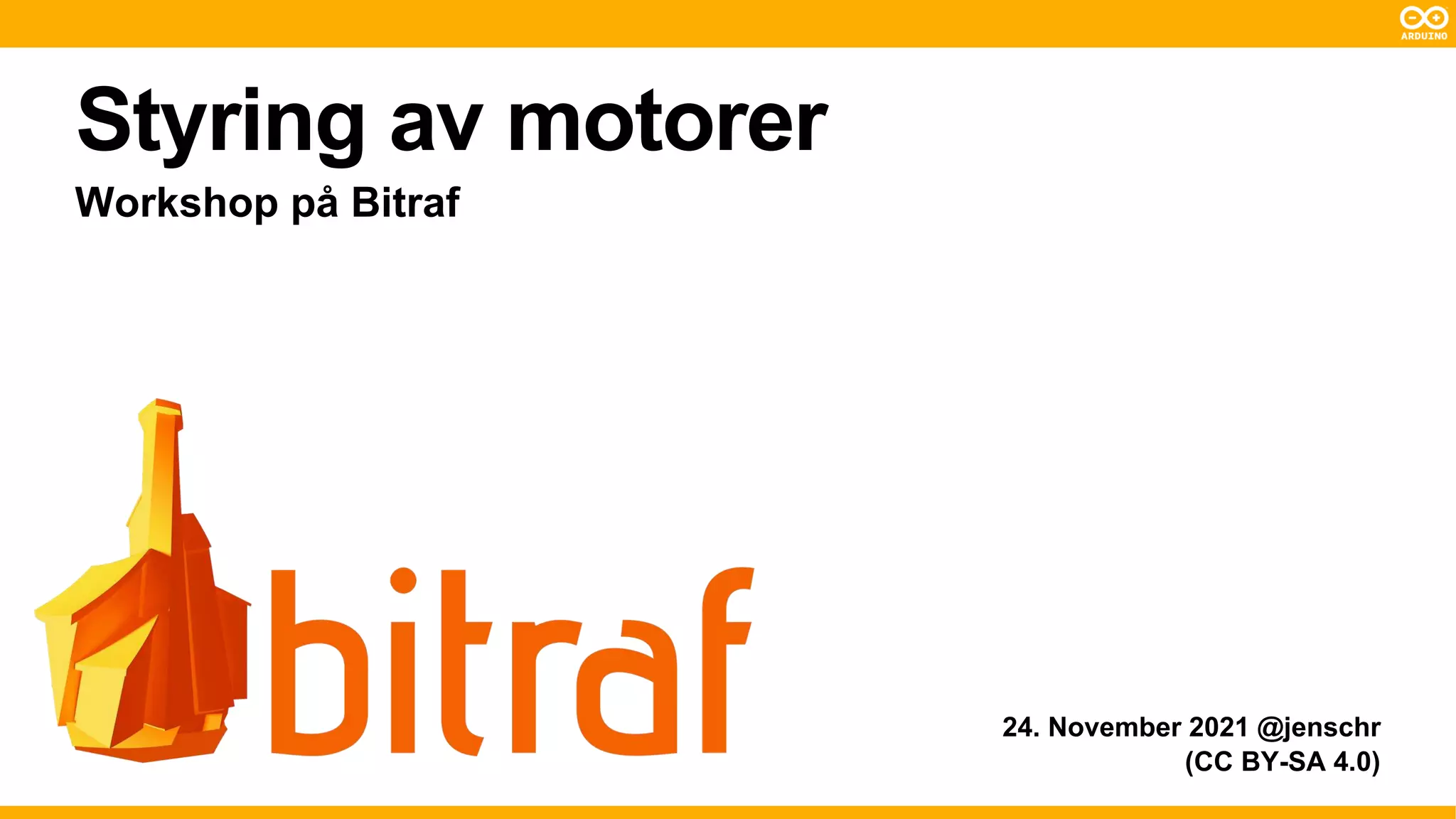

- 1. Styring av motorer (CC BY-SA 4.0) Workshop på Bitraf 24. November 2021 @jenschr

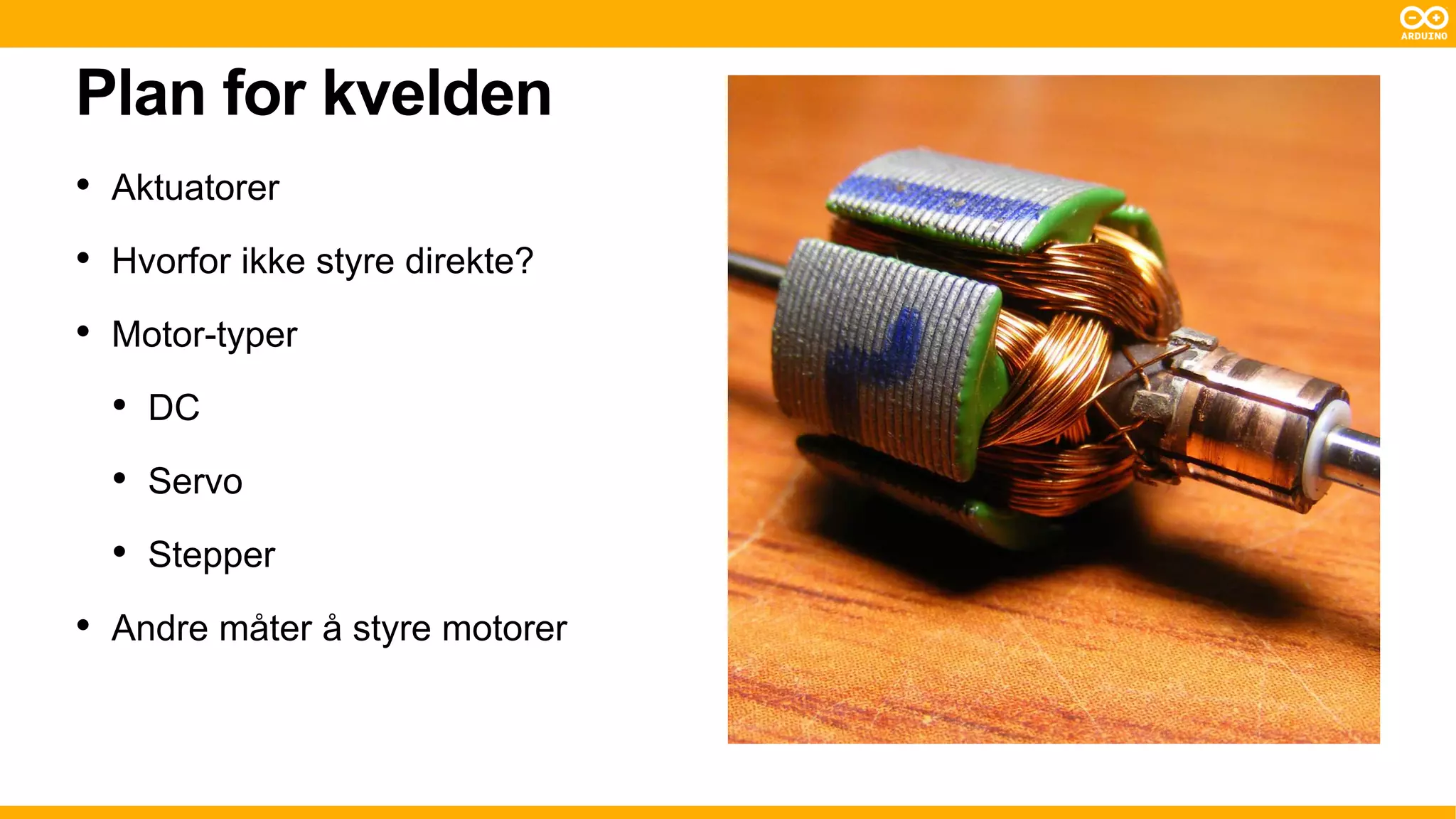

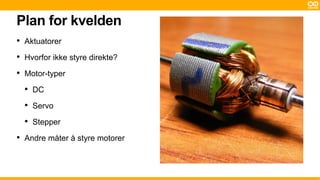

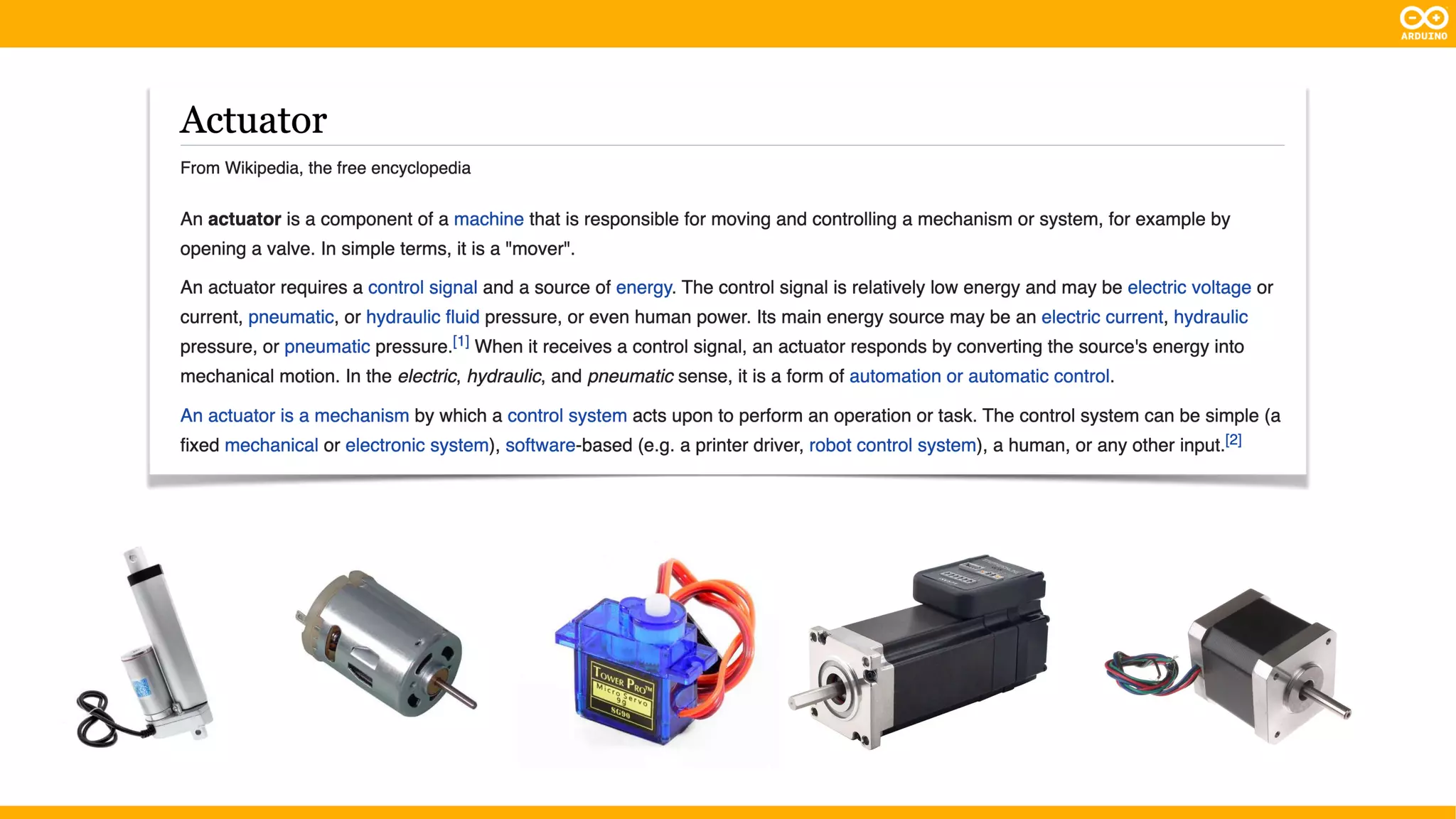

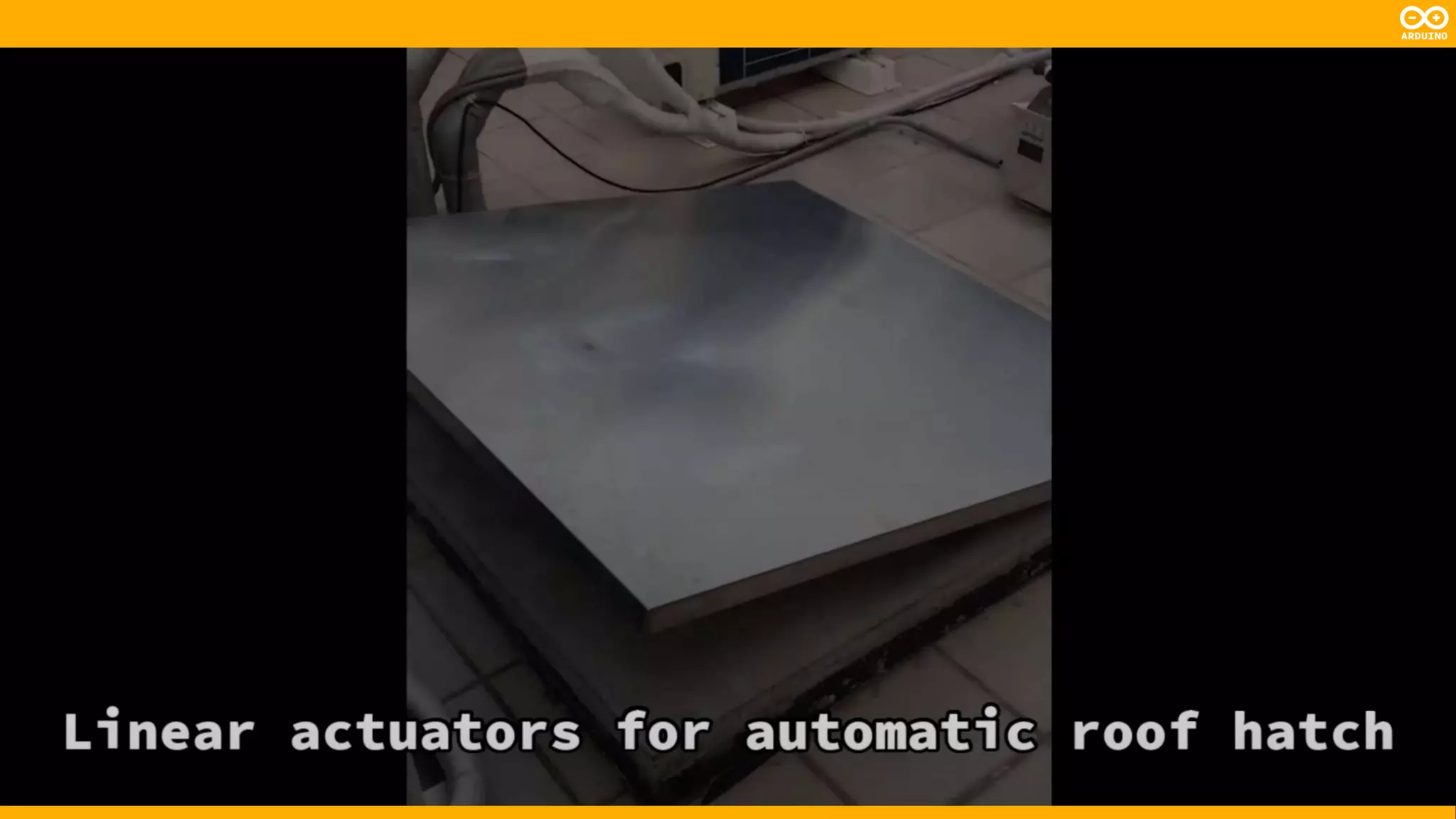

- 2. • Aktuatorer • Hvorfor ikke styre direkte? • Motor-typer • DC • Servo • Stepper • Andre måter å styre motorer Plan for kvelden

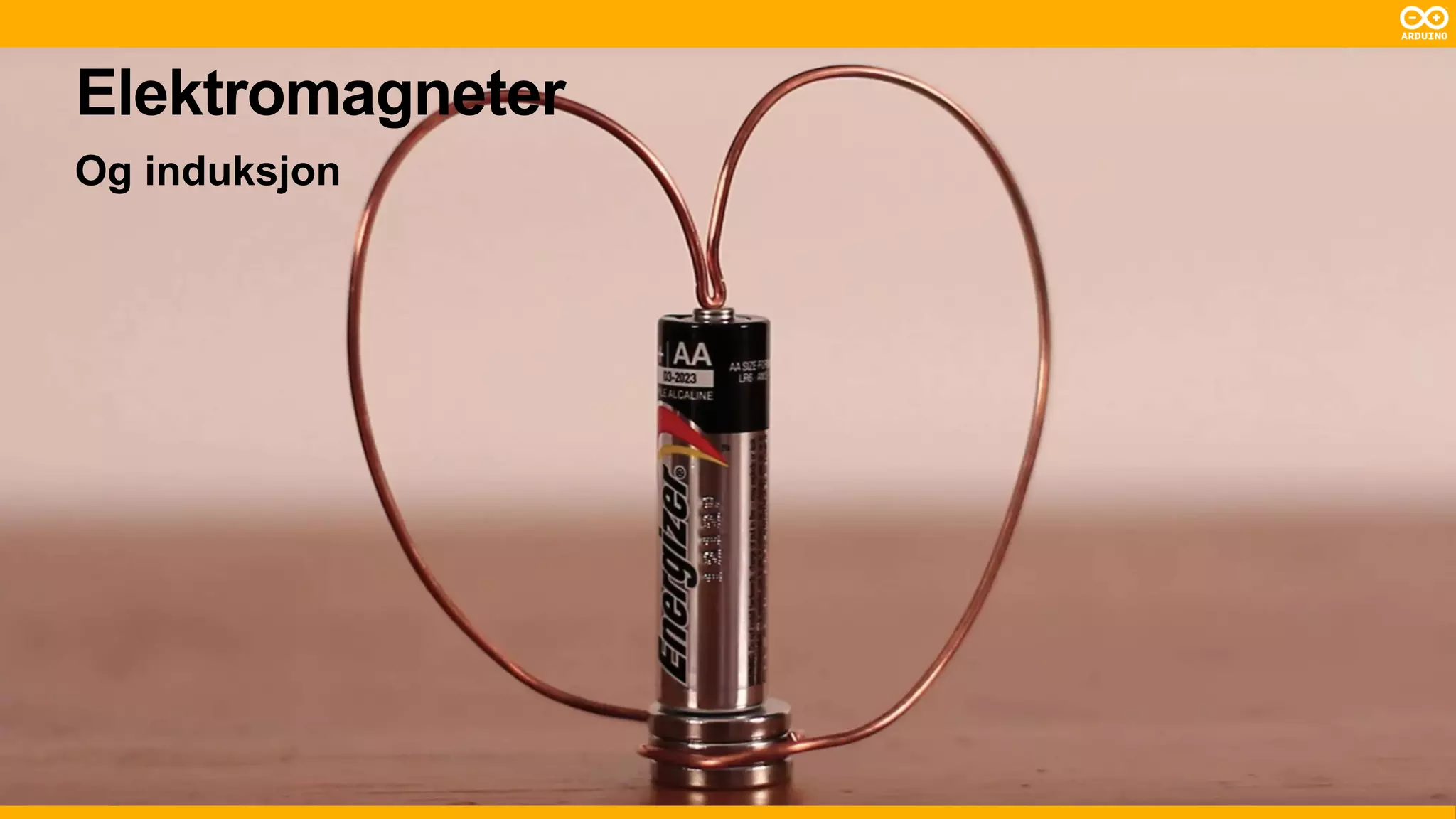

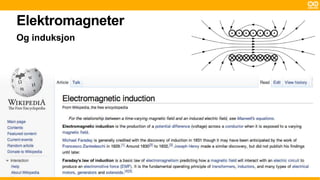

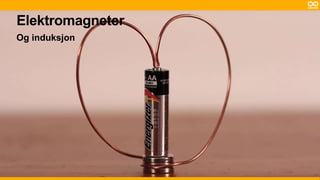

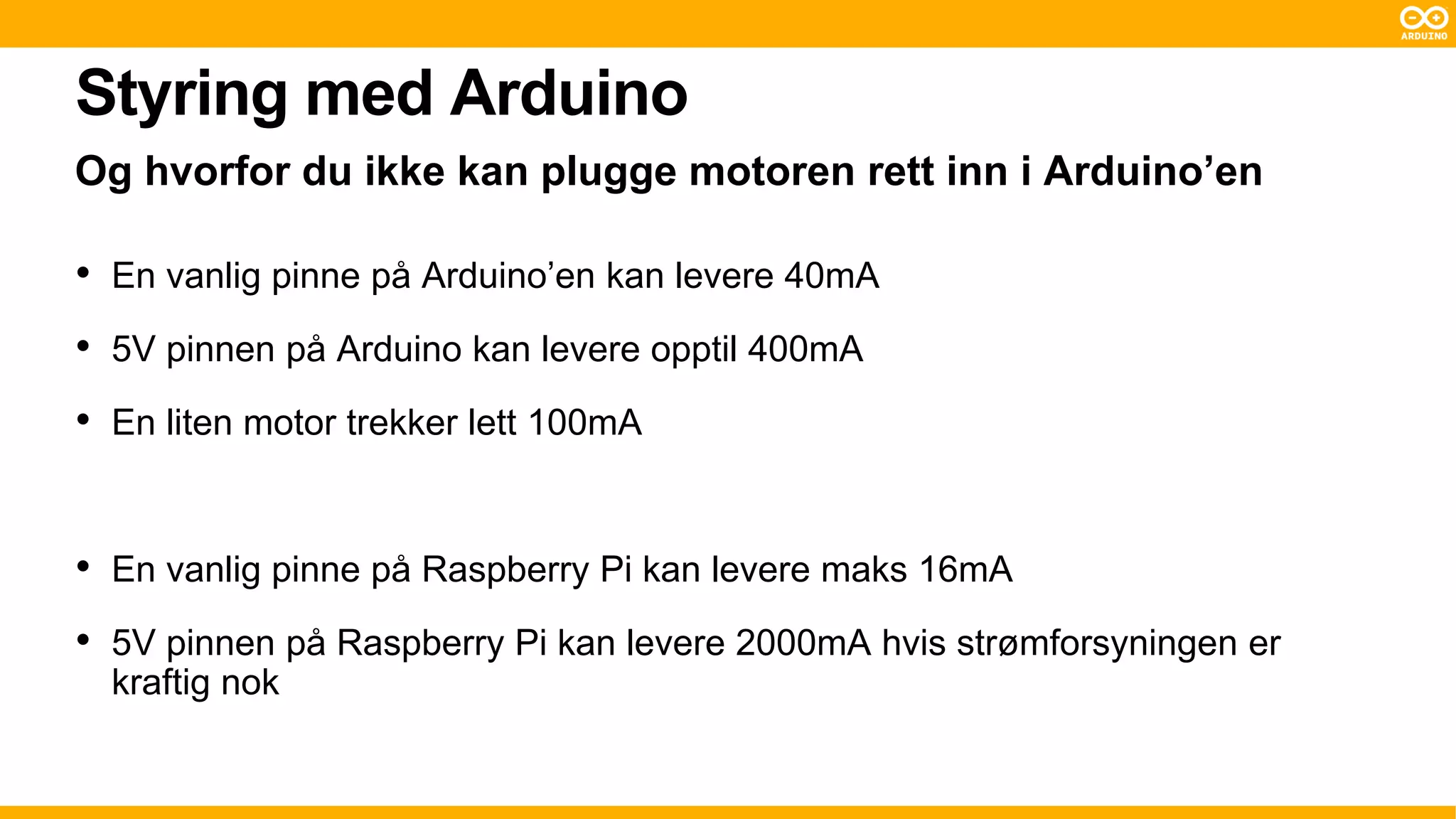

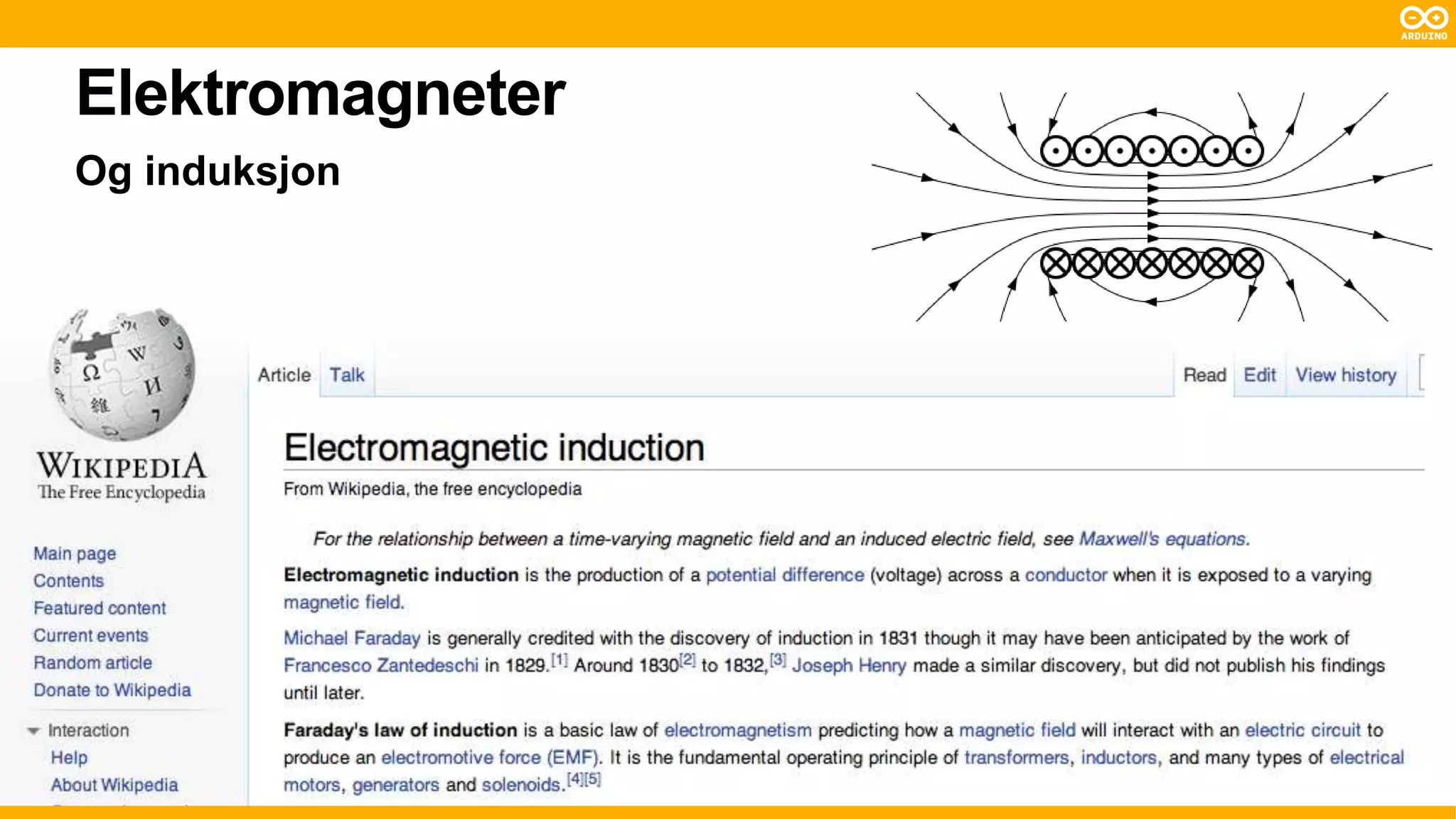

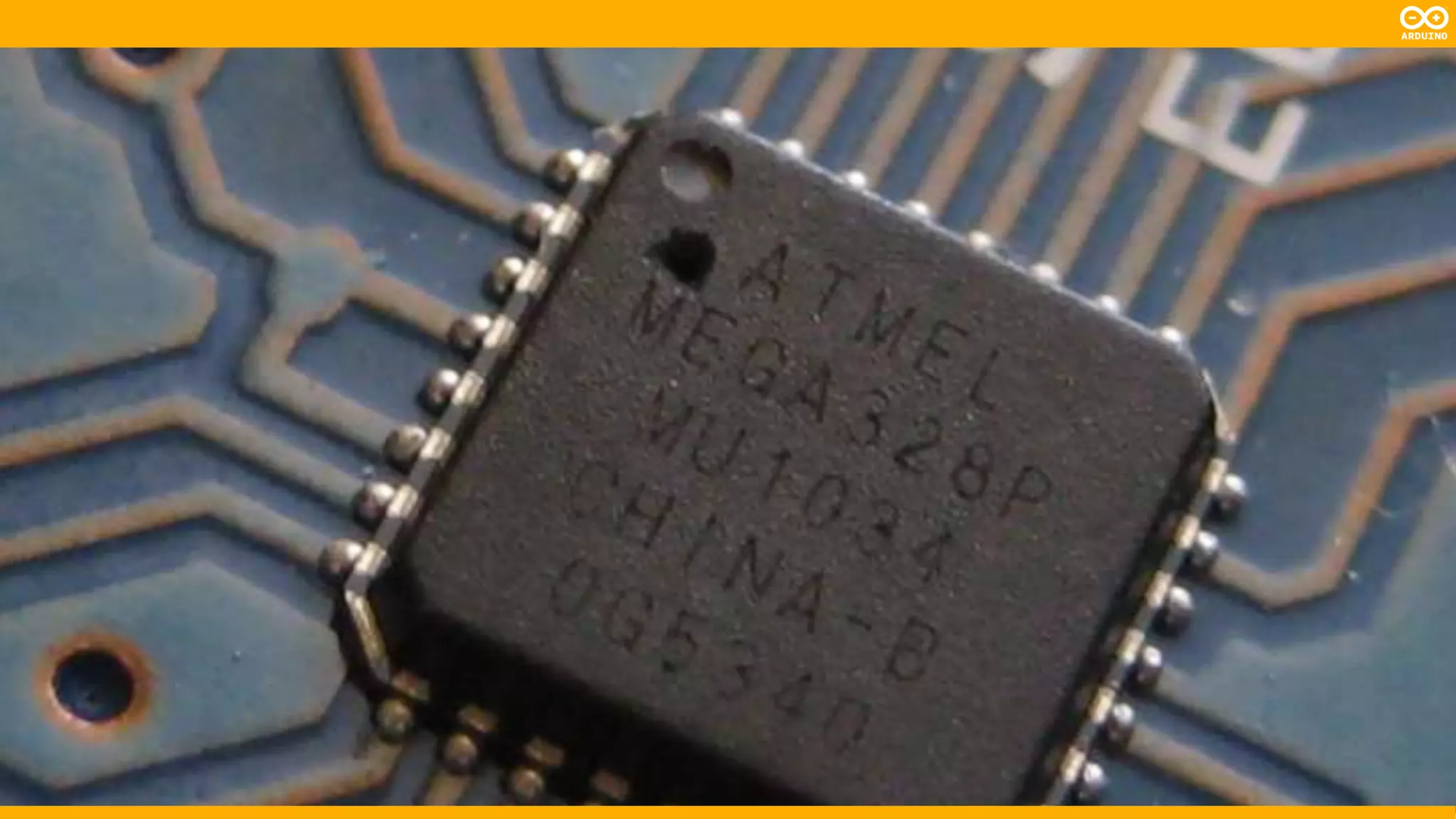

- 8. Styring med Arduino Og hvorfor du ikke kan plugge motoren rett inn i Arduino’en • En vanlig pinne på Arduino’en kan levere 40mA • 5V pinnen på Arduino kan levere opptil 400mA • En liten motor trekker lett 100mA • En vanlig pinne på Raspberry Pi kan levere maks 16mA • 5V pinnen på Raspberry Pi kan levere 2000mA hvis strømforsyningen er kraftig nok

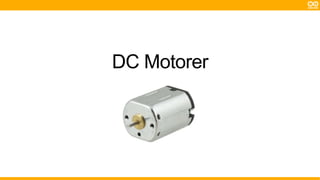

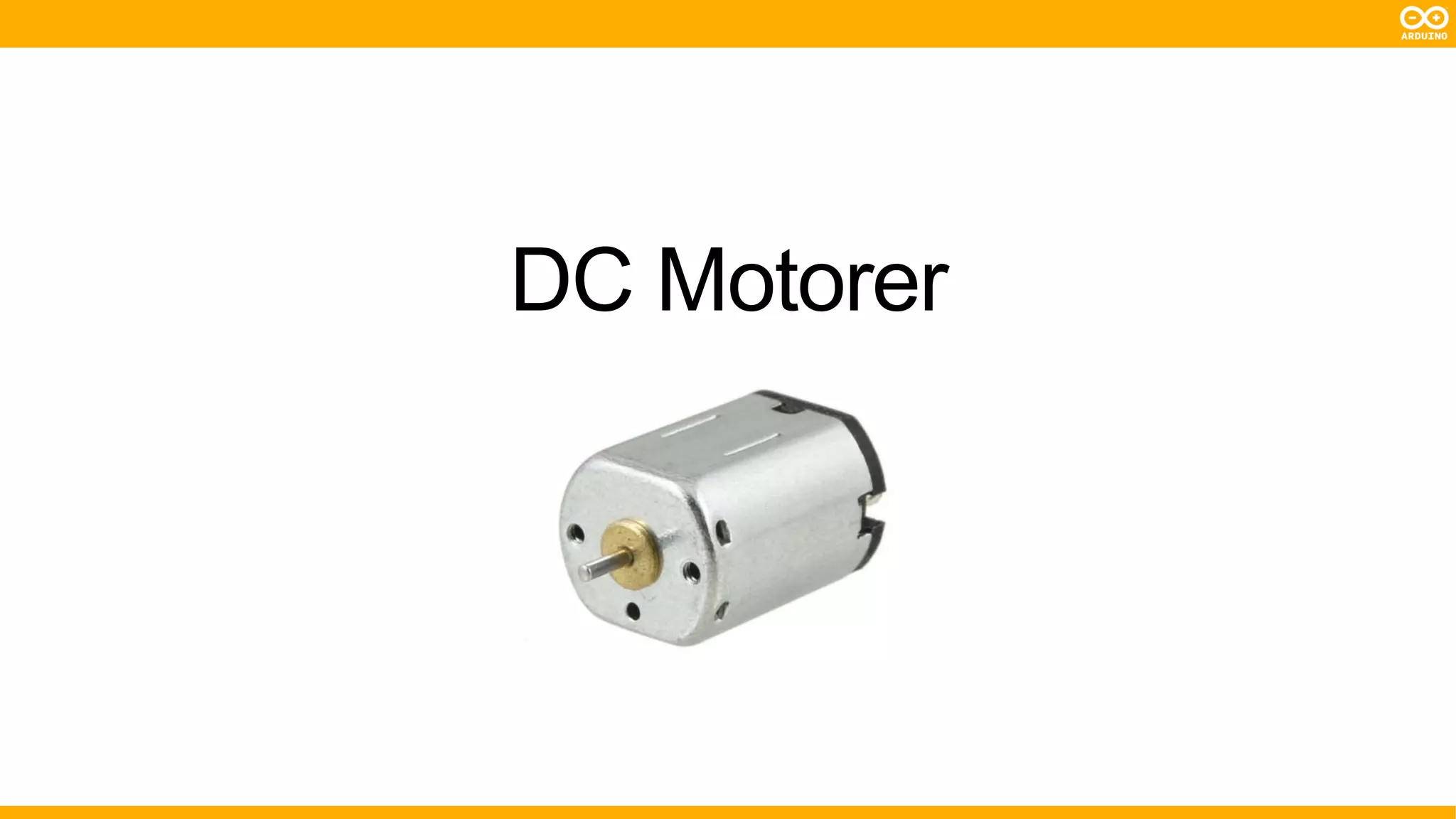

- 10. DC Motorer

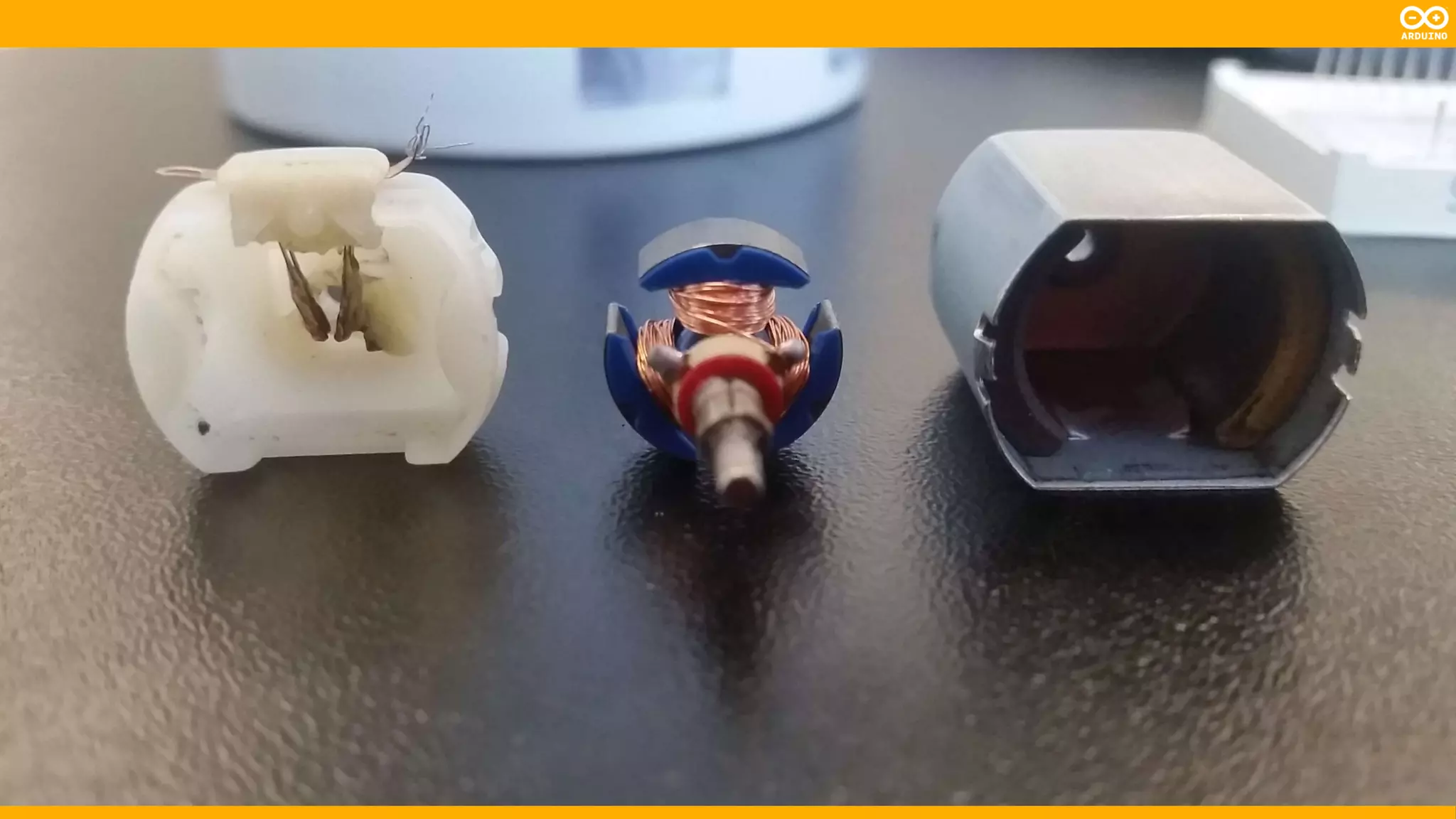

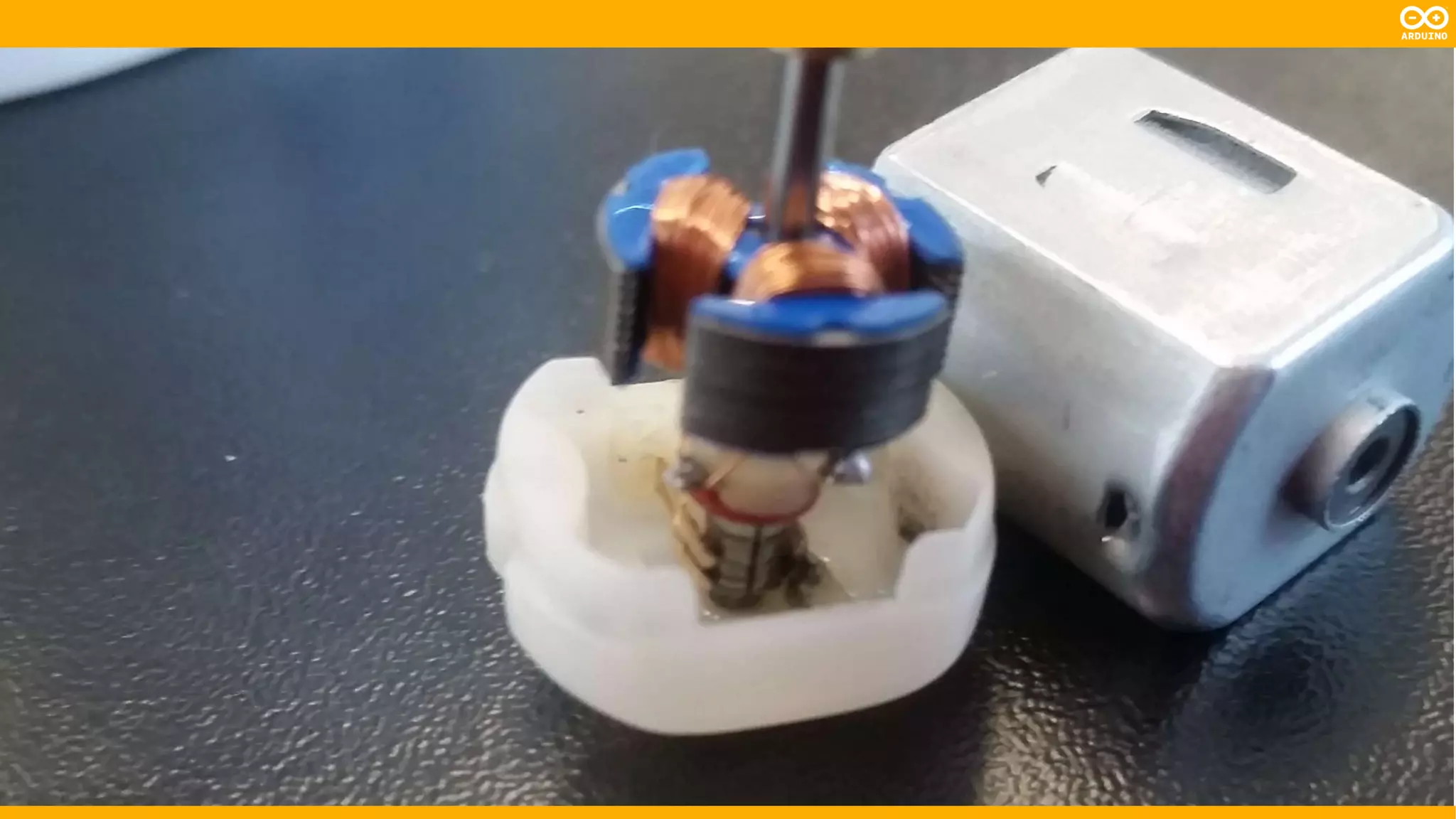

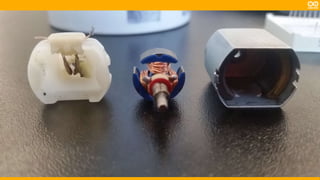

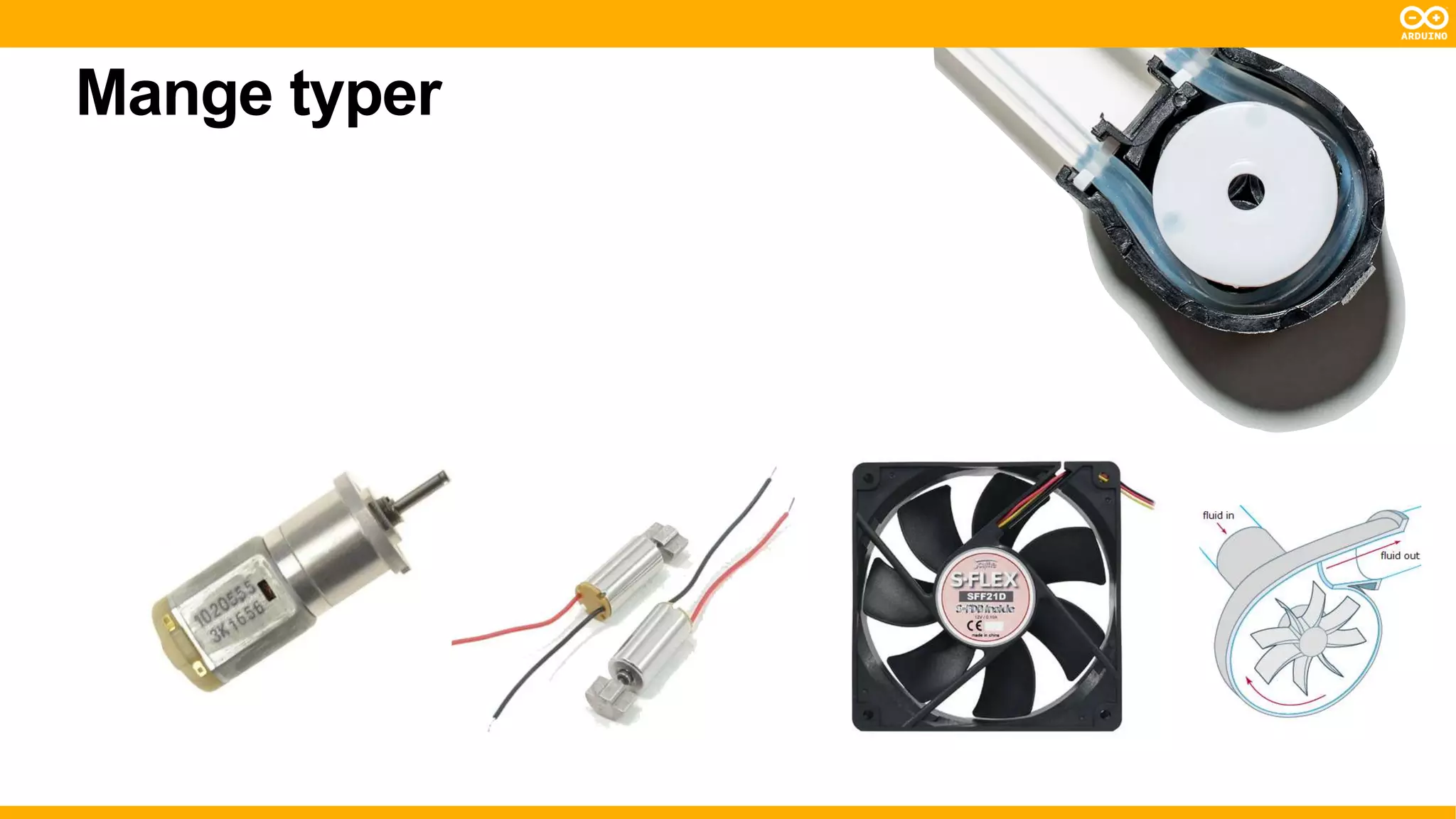

- 11. Mange typer

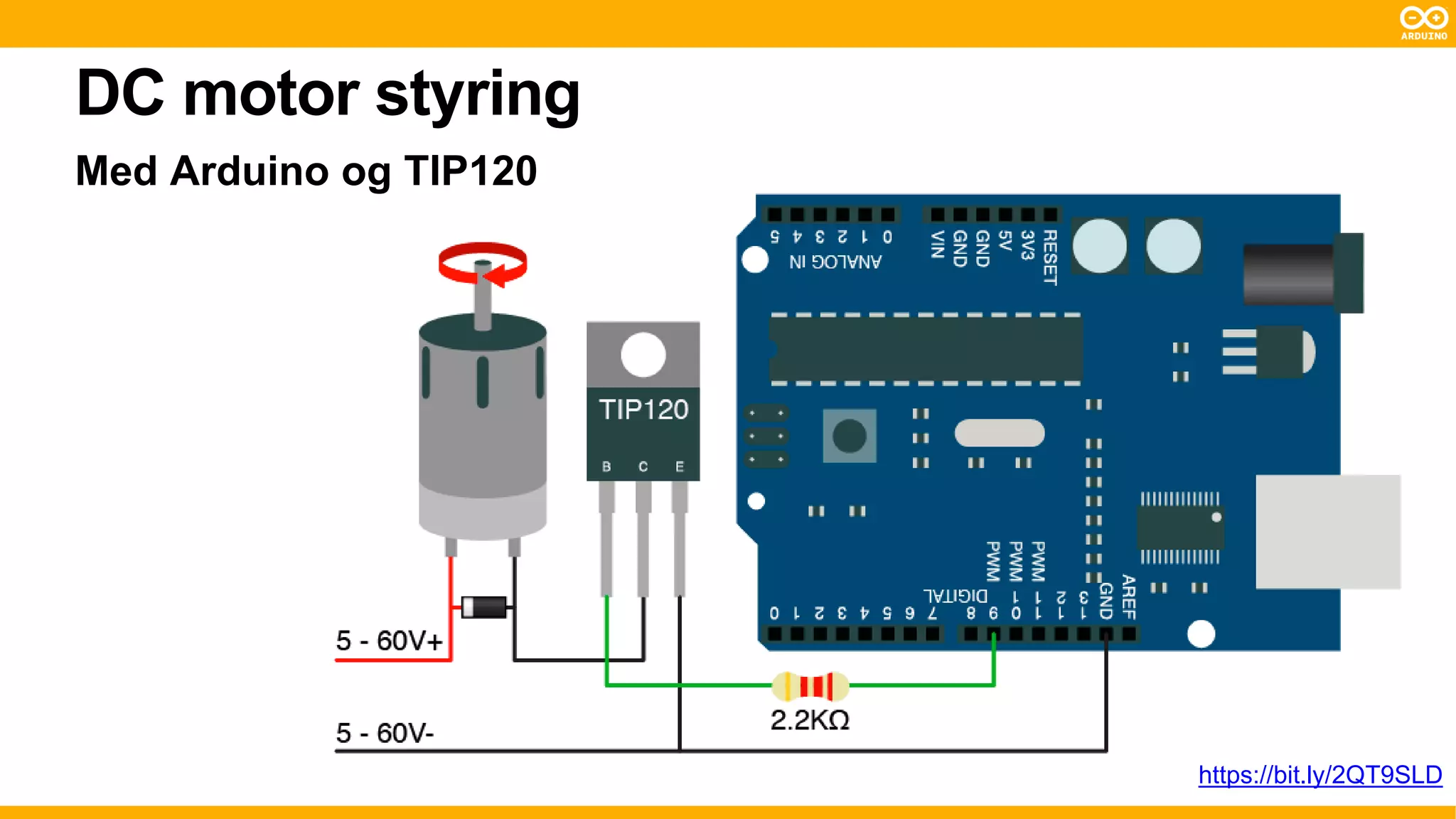

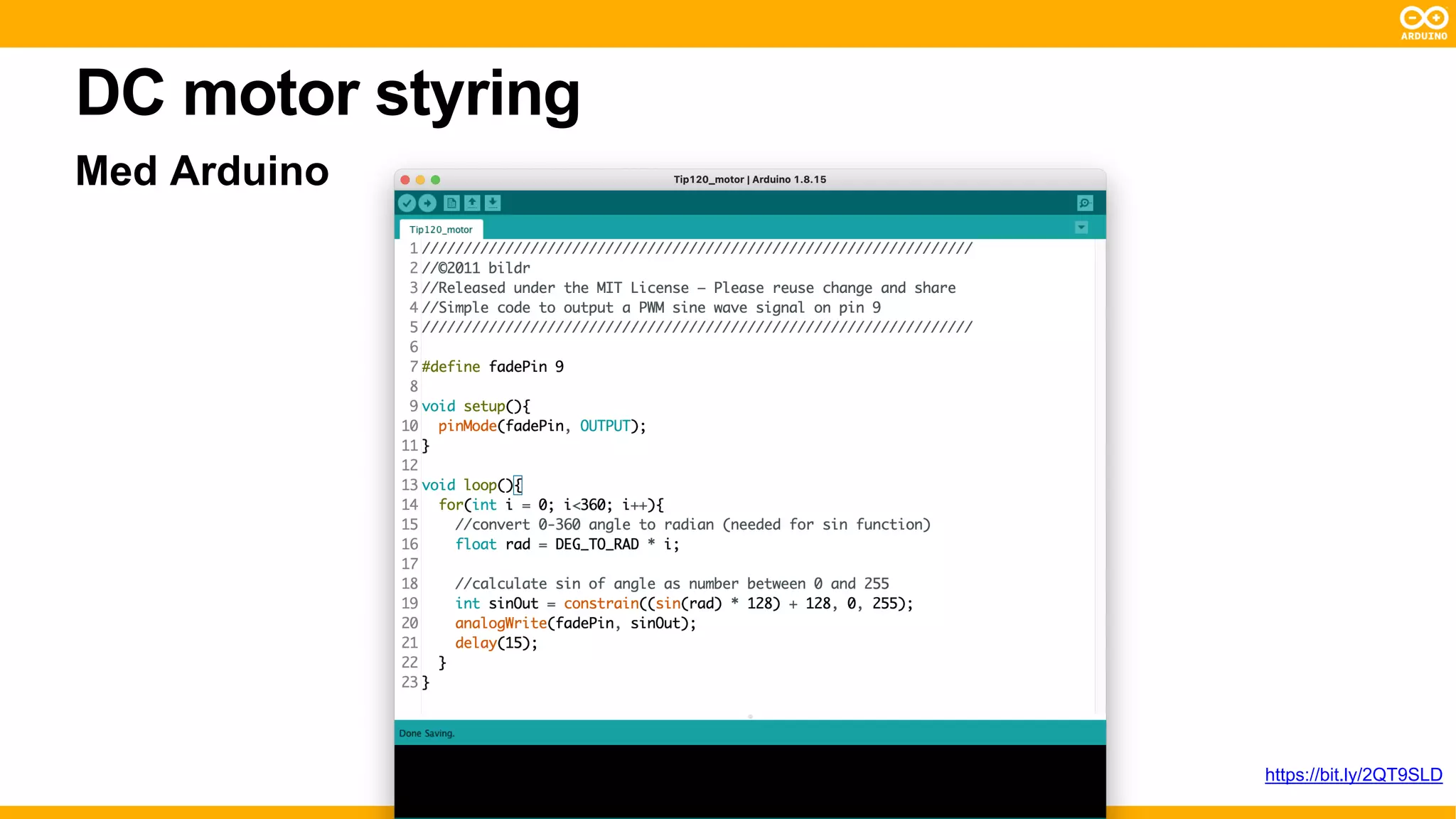

- 14. DC motor styring Med Arduino og TIP120 https://bit.ly/2QT9SLD

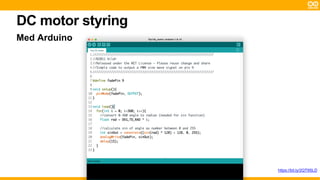

- 15. DC motor styring Med Arduino https://bit.ly/2QT9SLD

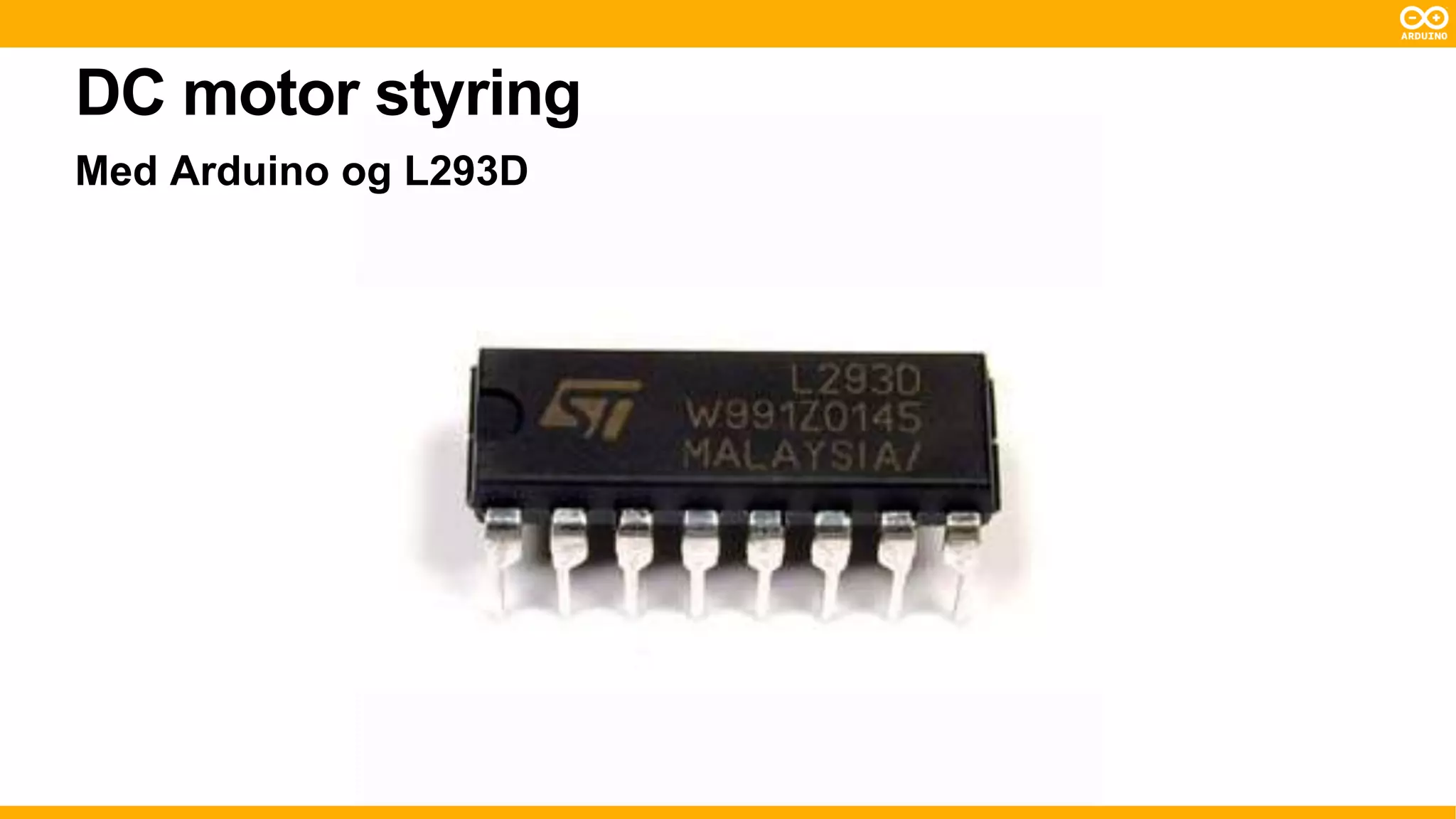

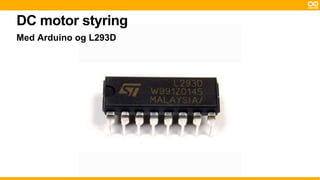

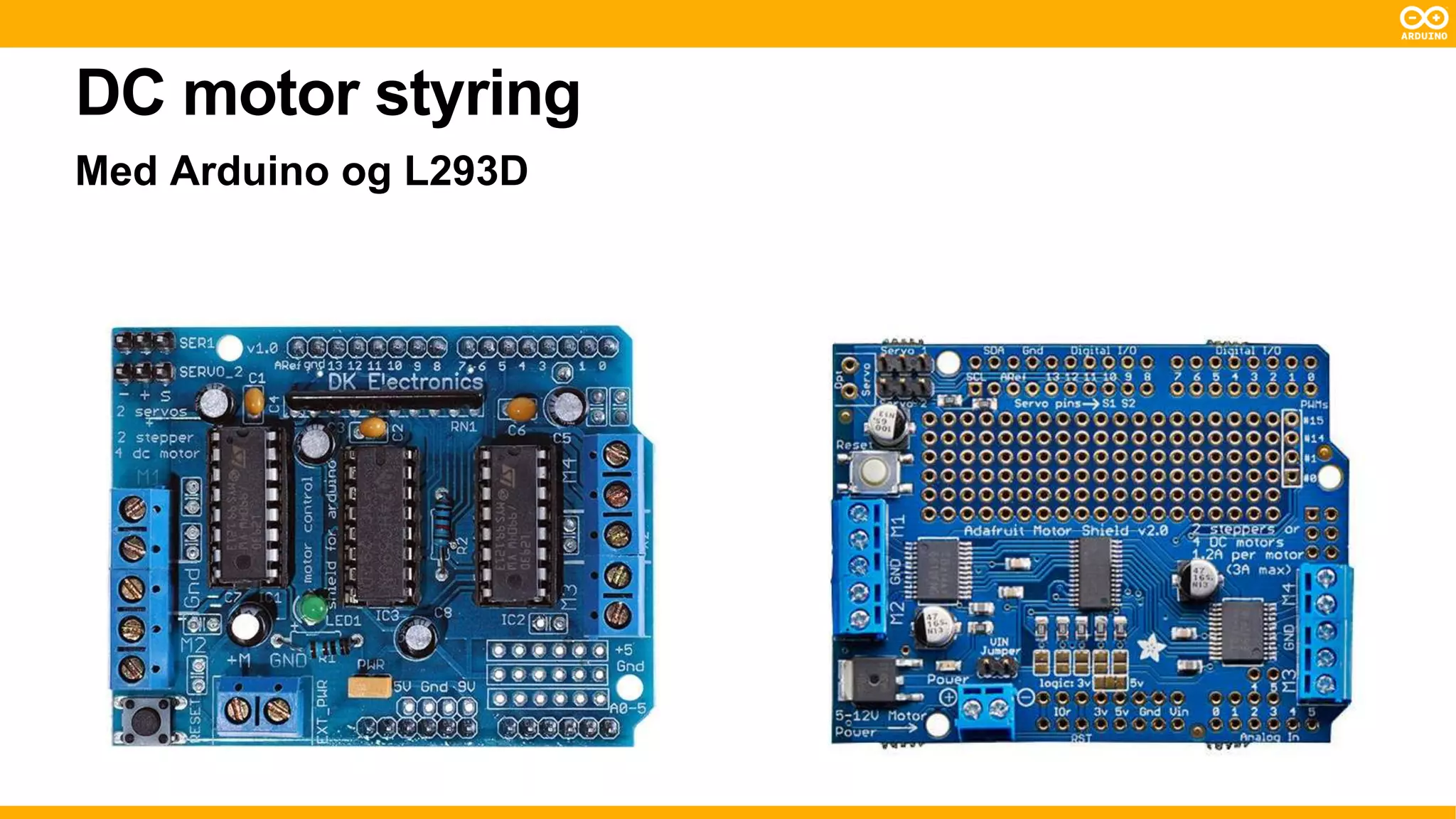

- 16. DC motor styring Med Arduino og L293D

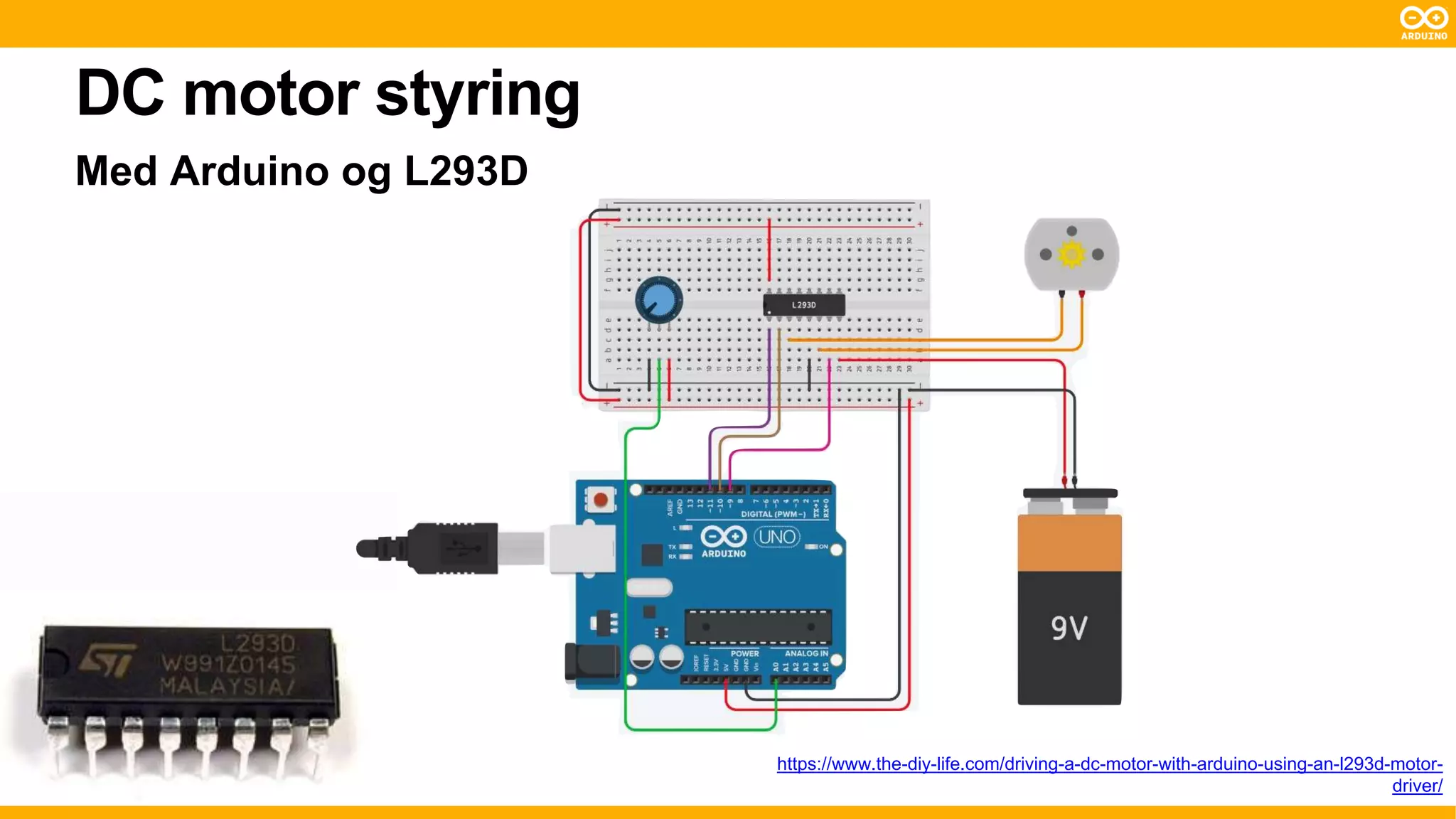

- 17. DC motor styring Med Arduino og L293D https://www.the-diy-life.com/driving-a-dc-motor-with-arduino-using-an-l293d-motor- driver/

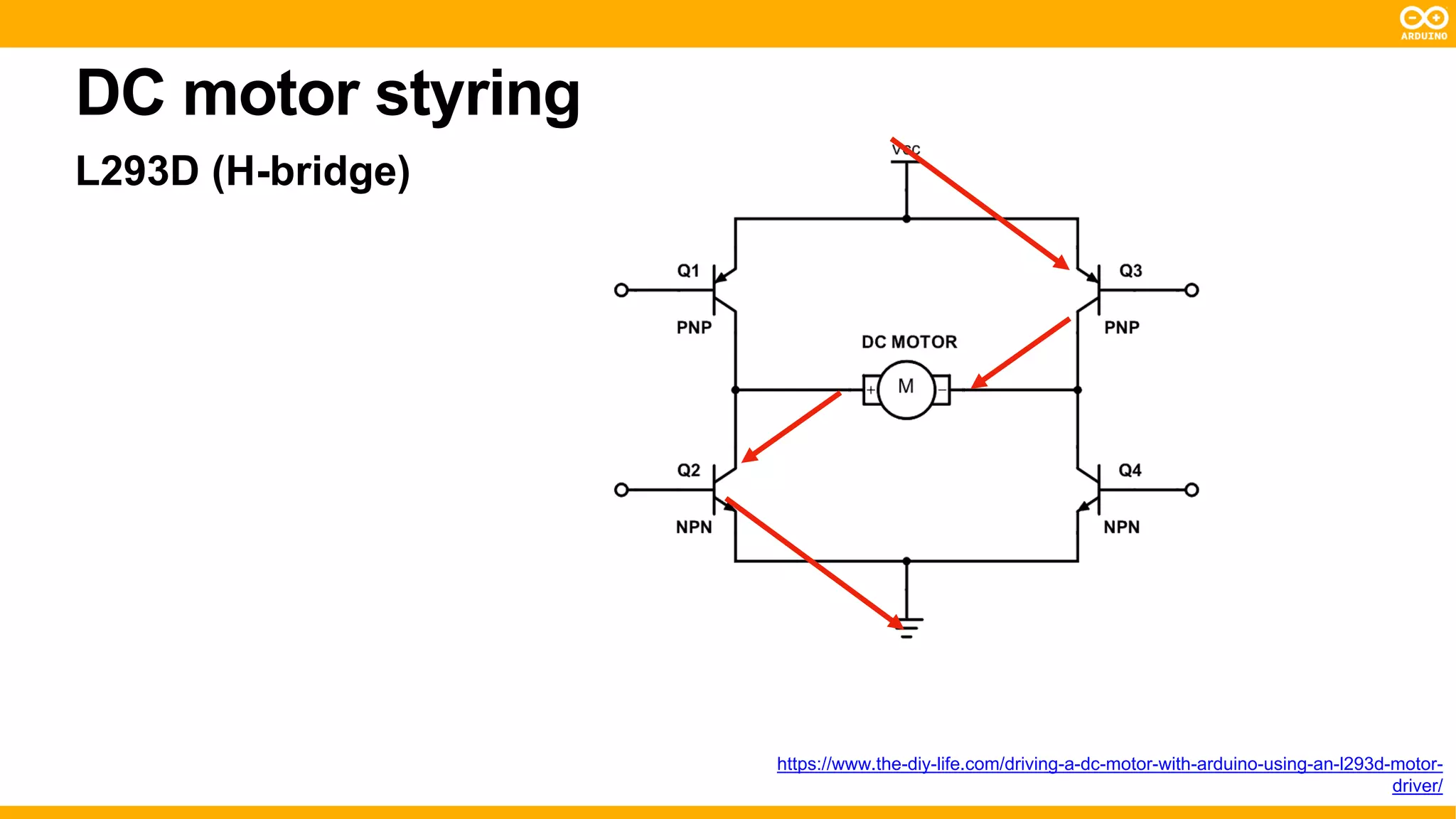

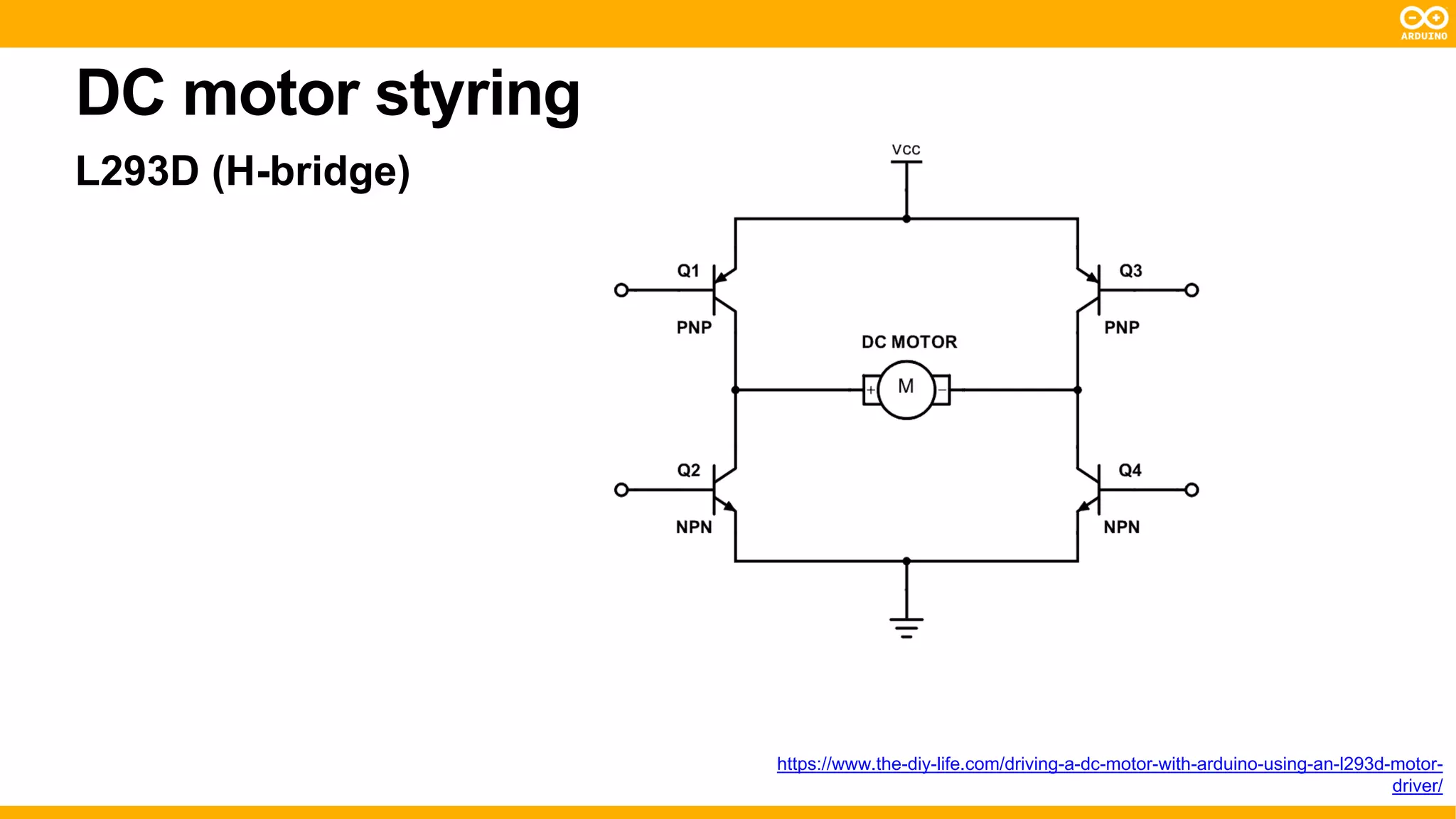

- 18. DC motor styring L293D (H-bridge) https://www.the-diy-life.com/driving-a-dc-motor-with-arduino-using-an-l293d-motor- driver/
- 19. DC motor styring L293D (H-bridge) https://www.the-diy-life.com/driving-a-dc-motor-with-arduino-using-an-l293d-motor- driver/
- 20. DC motor styring L293D (H-bridge) https://www.the-diy-life.com/driving-a-dc-motor-with-arduino-using-an-l293d-motor- driver/
- 21. DC motor styring Med Arduino og L293D

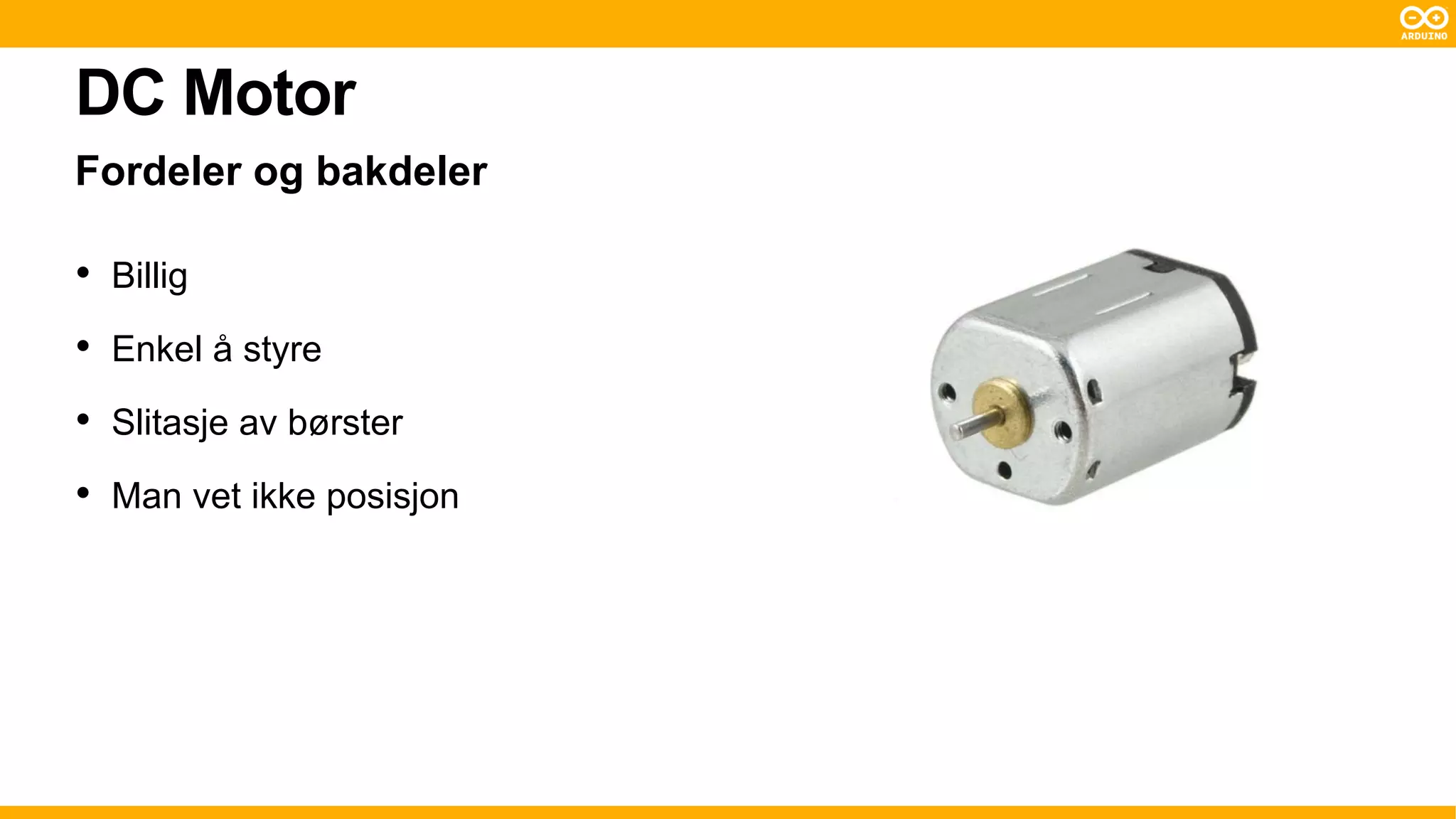

- 23. Fordeler og bakdeler • Billig • Enkel å styre • Slitasje av børster • Man vet ikke posisjon DC Motor

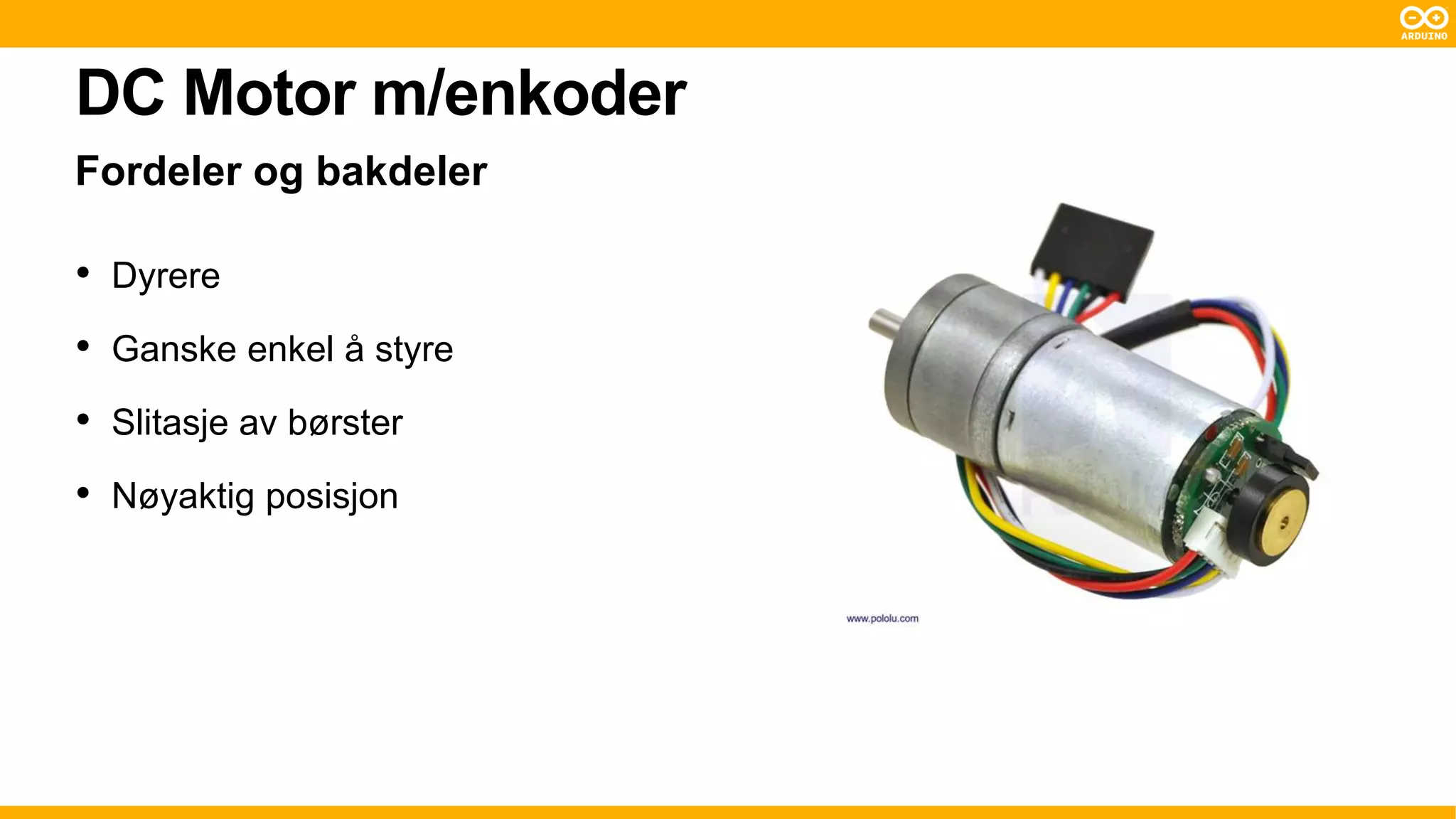

- 24. Fordeler og bakdeler • Dyrere • Ganske enkel å styre • Slitasje av børster • Nøyaktig posisjon DC Motor m/enkoder

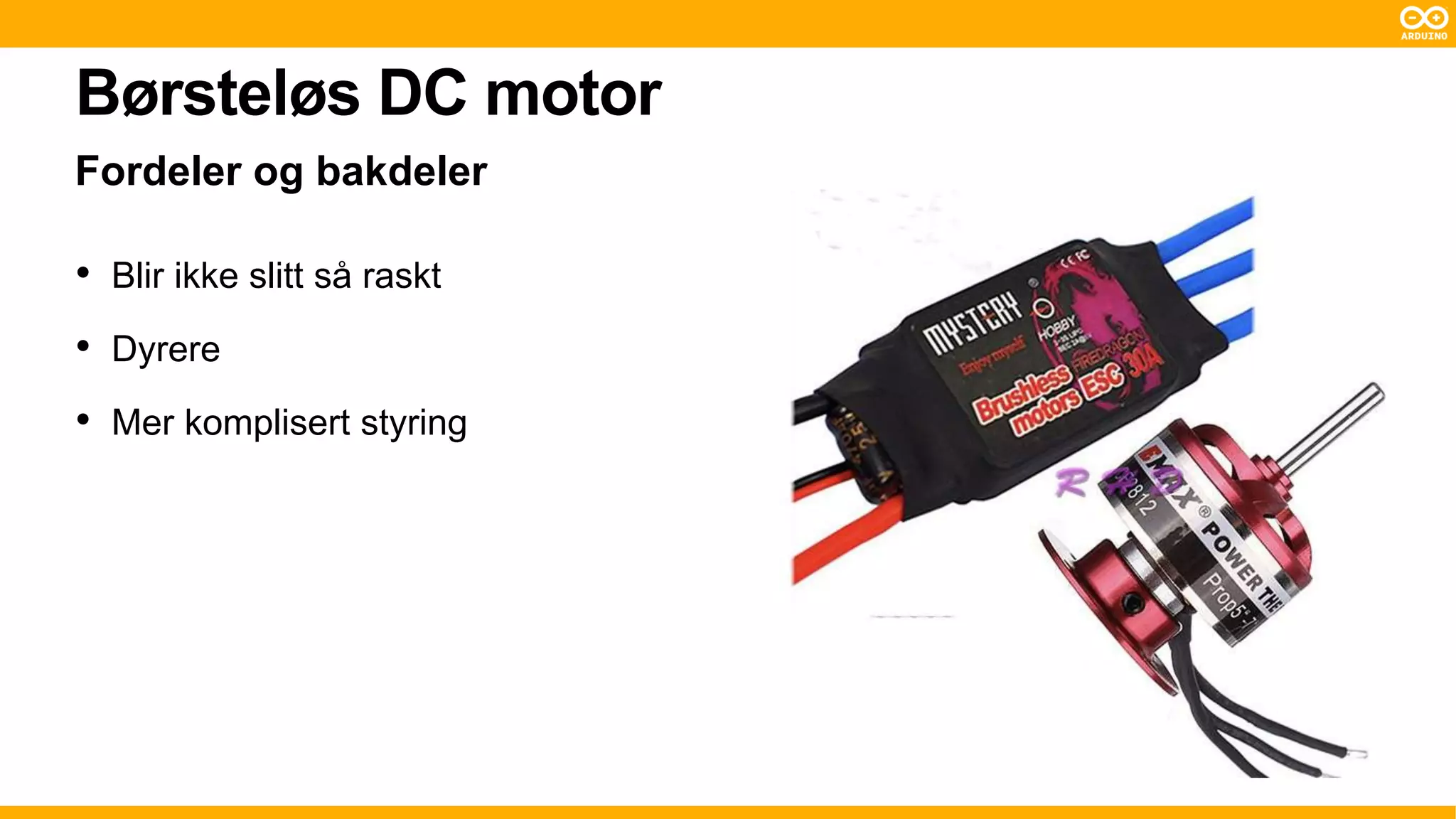

- 25. Fordeler og bakdeler • Blir ikke slitt så raskt • Dyrere • Mer komplisert styring Børsteløs DC motor

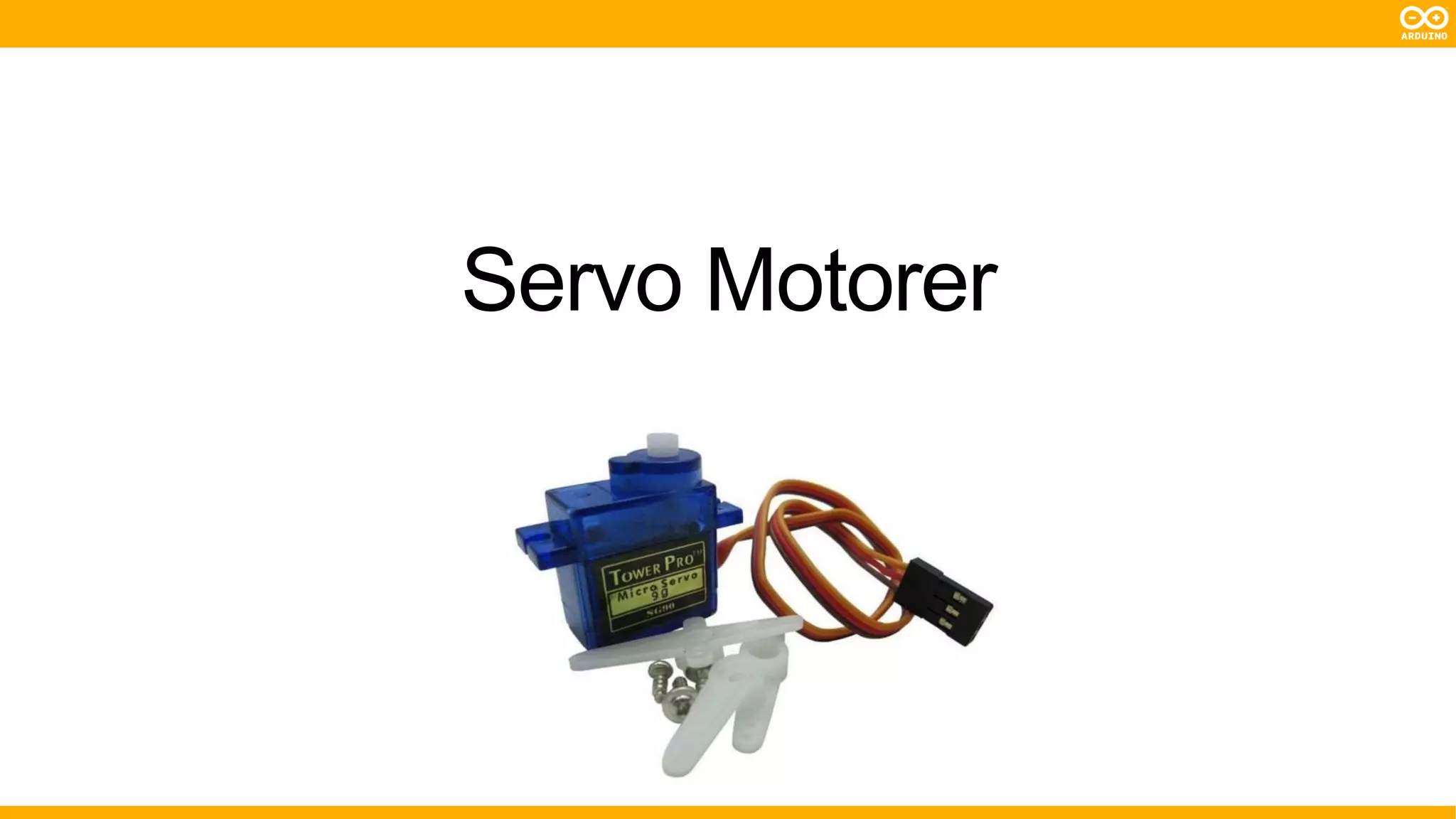

- 26. Servo Motorer

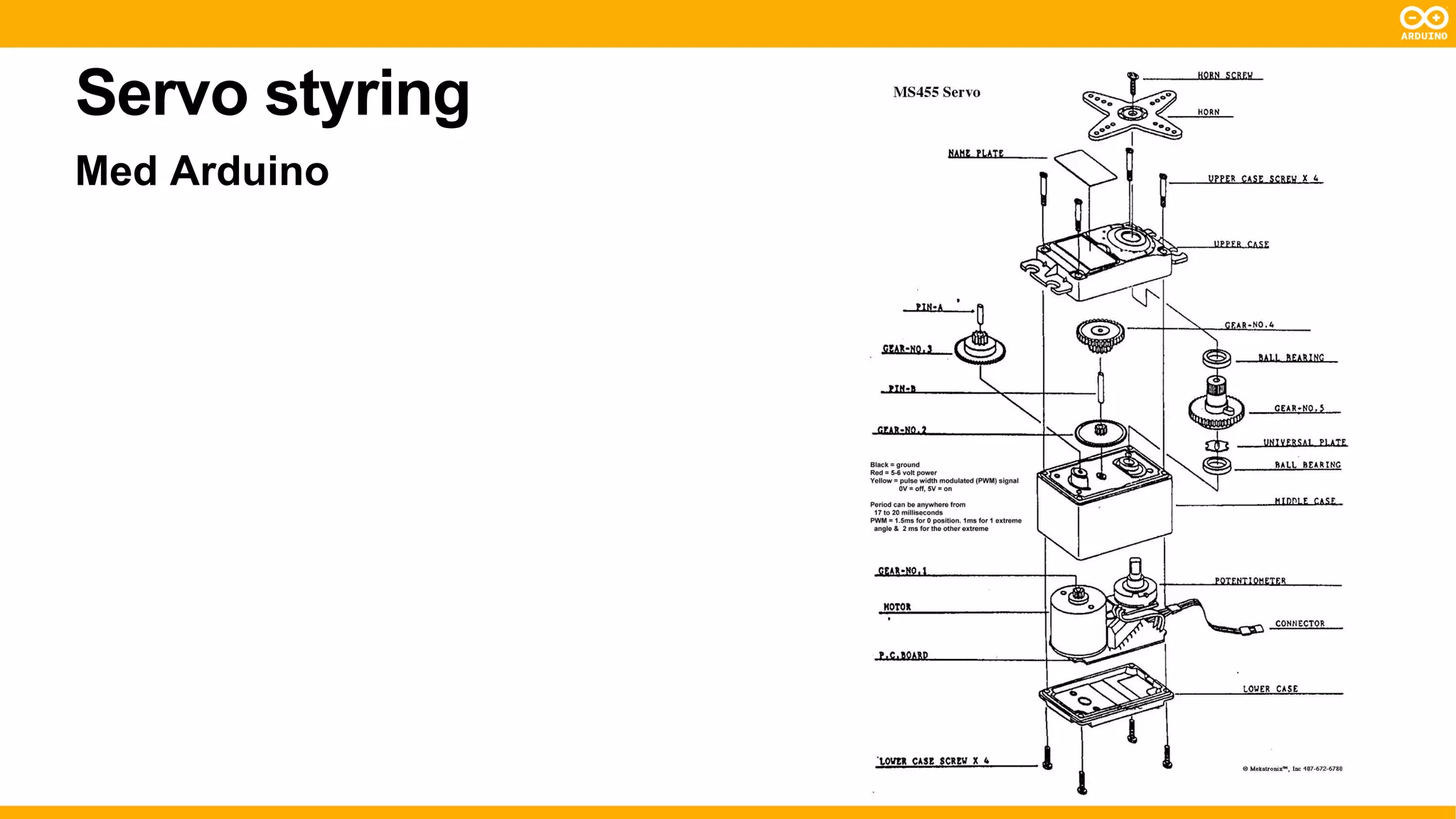

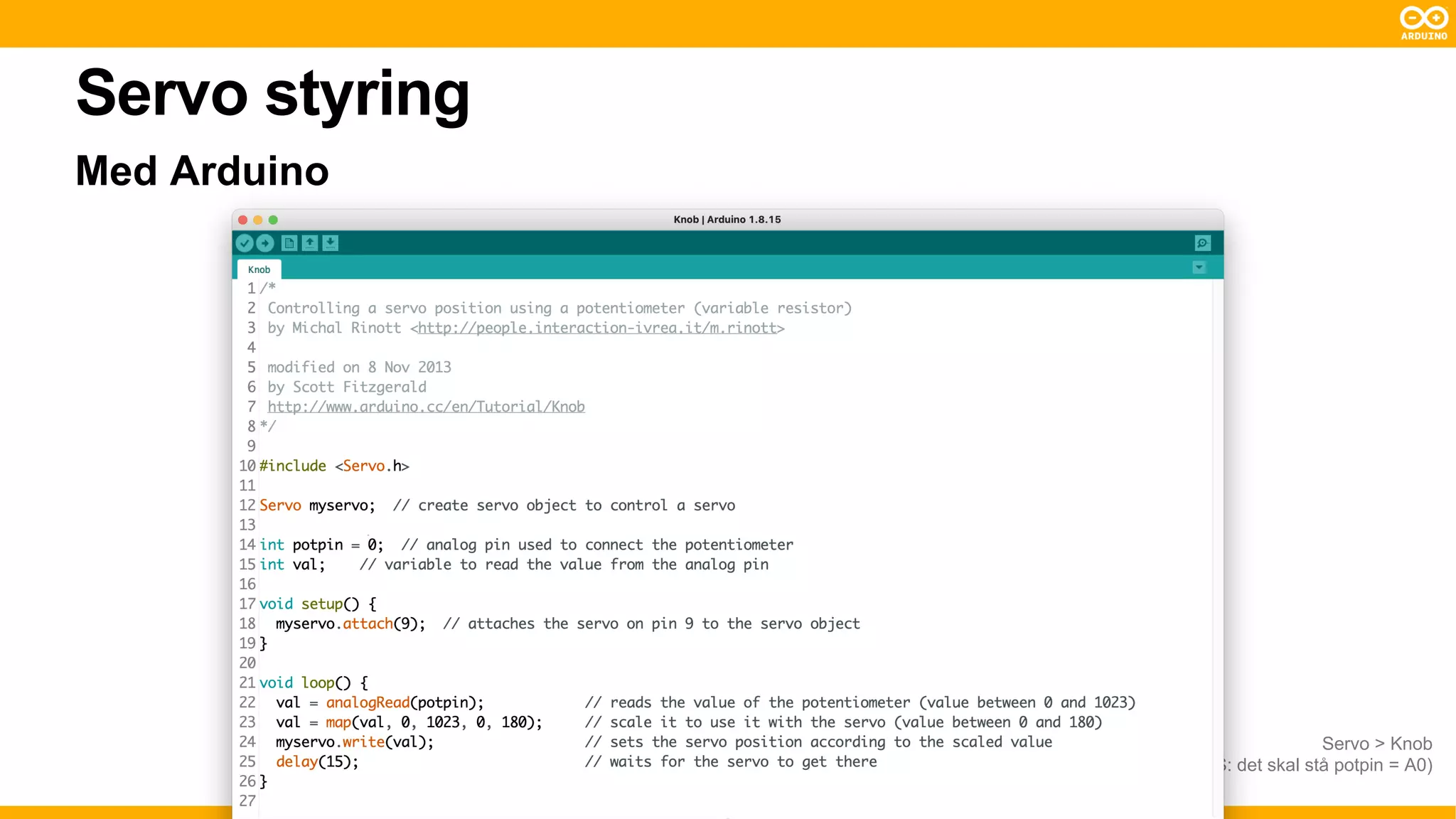

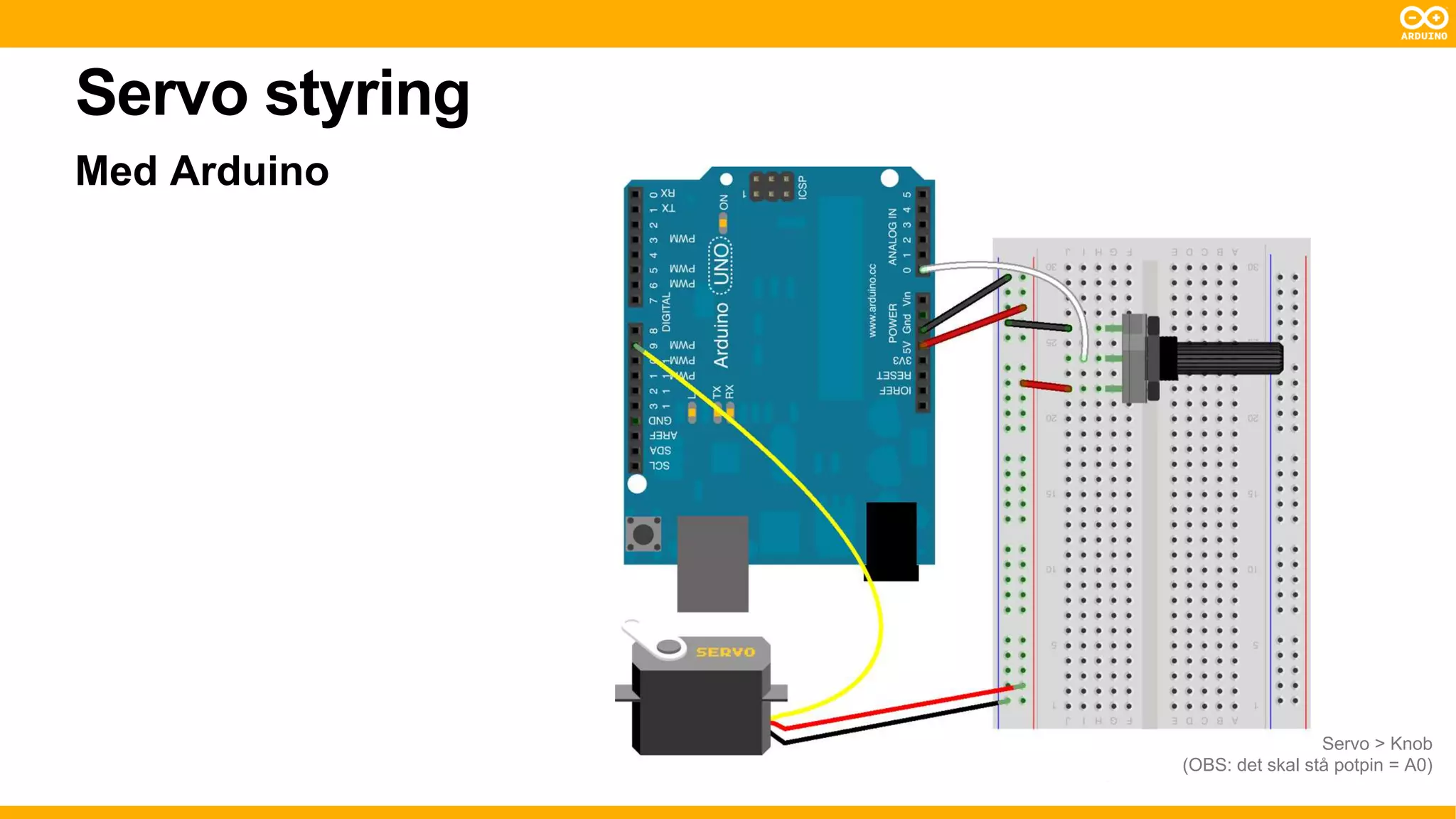

- 27. Servo styring Med Arduino (OBS: det skal stå potpin = A0) Servo > Knob
- 28. Servo styring Med Arduino (OBS: det skal stå potpin = A0) Servo > Knob

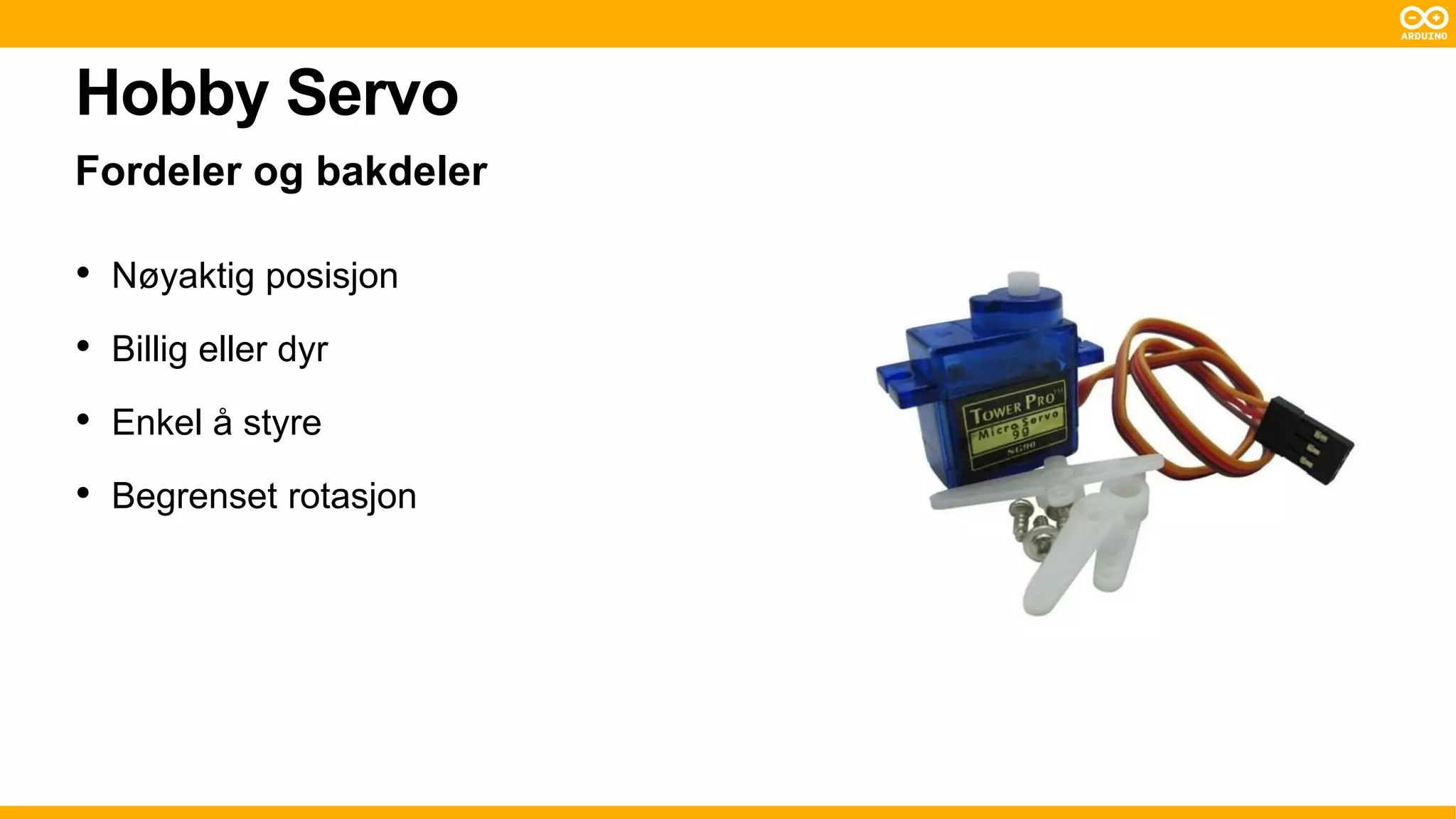

- 30. Fordeler og bakdeler • Nøyaktig posisjon • Billig eller dyr • Enkel å styre • Begrenset rotasjon Hobby Servo

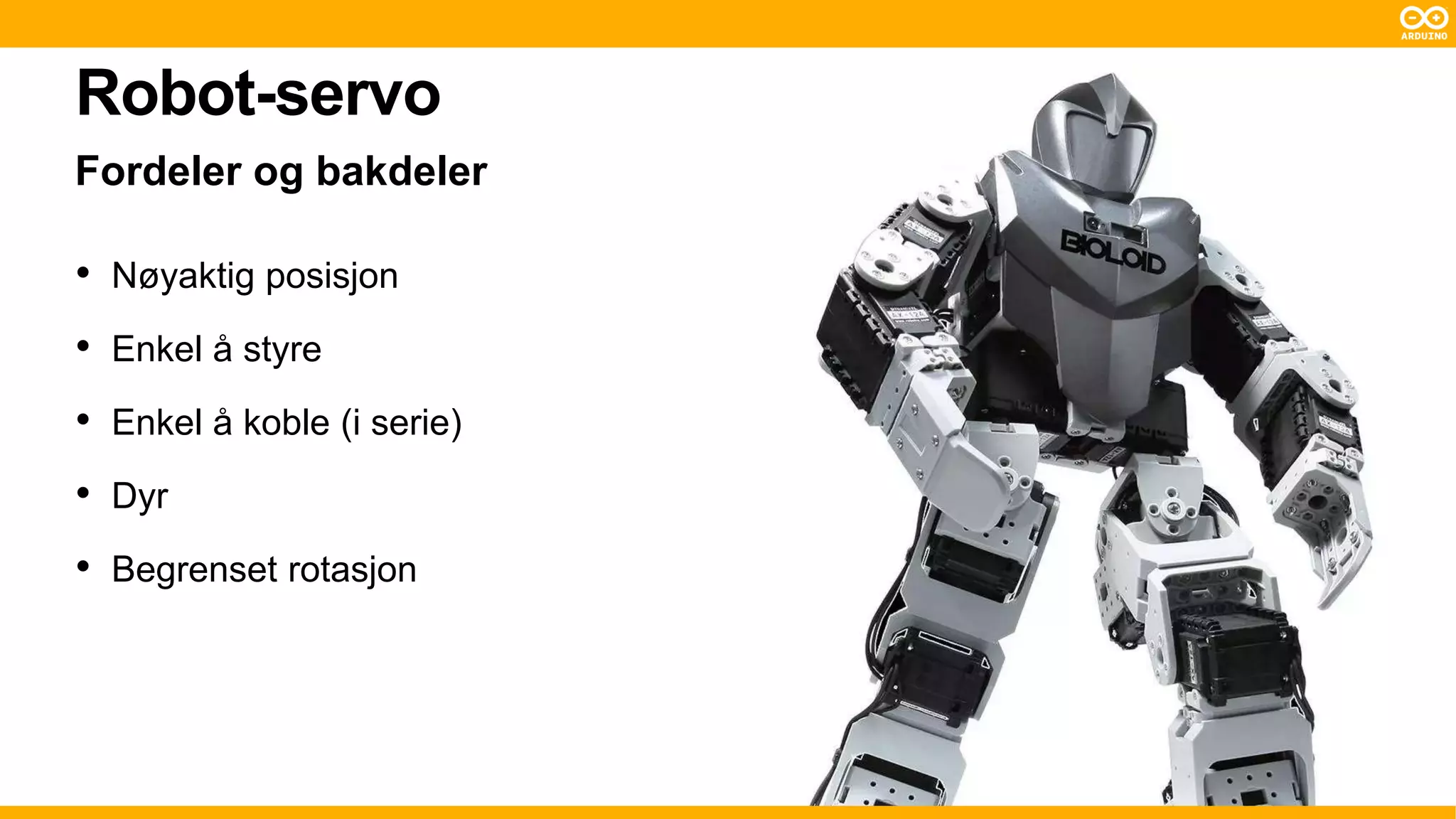

- 31. Robot-servo • Nøyaktig posisjon • Enkel å styre • Enkel å koble (i serie) • Dyr • Begrenset rotasjon Fordeler og bakdeler

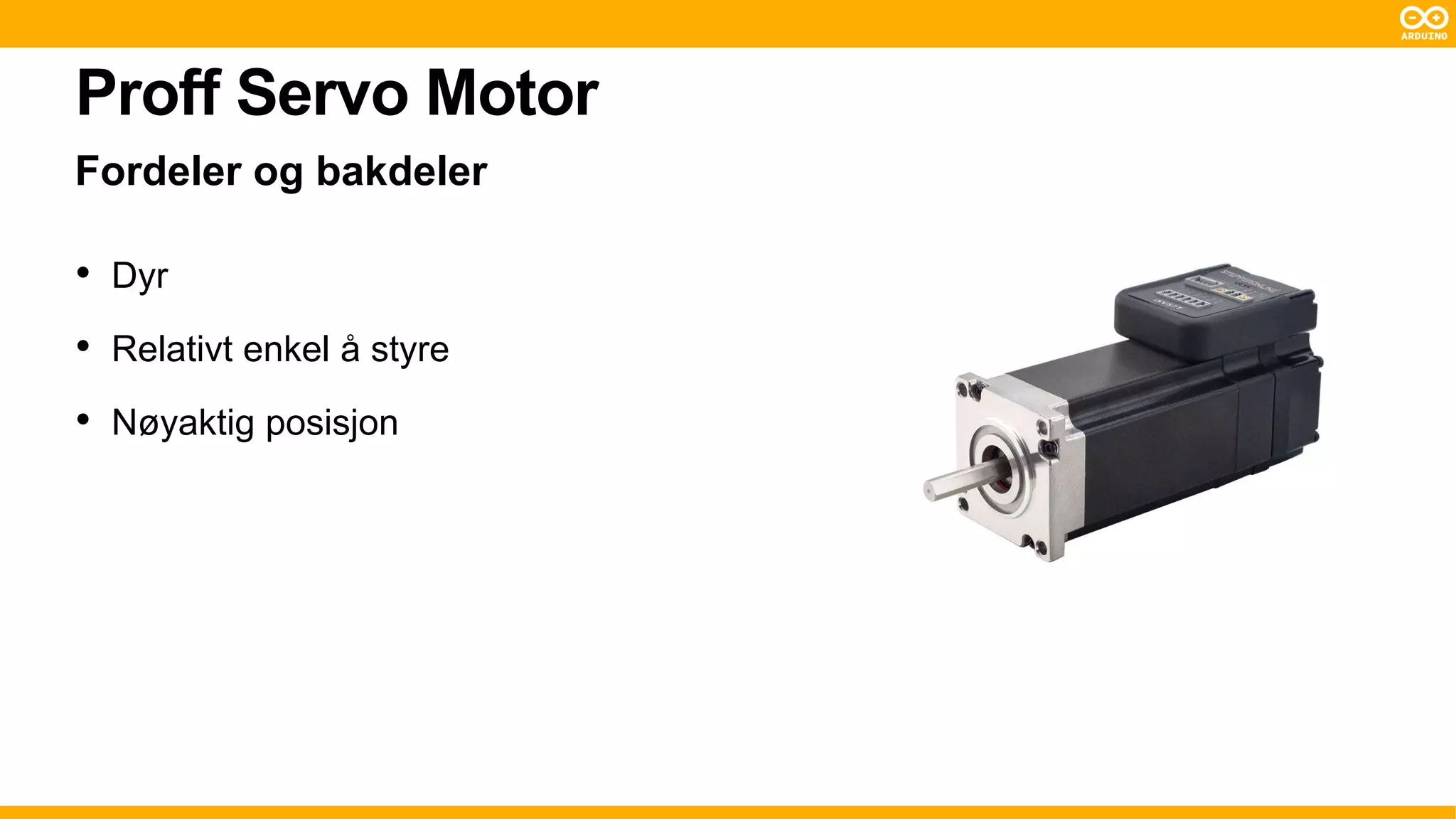

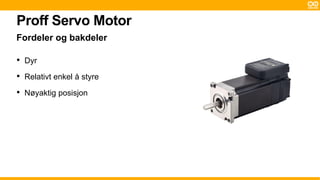

- 32. Fordeler og bakdeler • Dyr • Relativt enkel å styre • Nøyaktig posisjon Proff Servo Motor

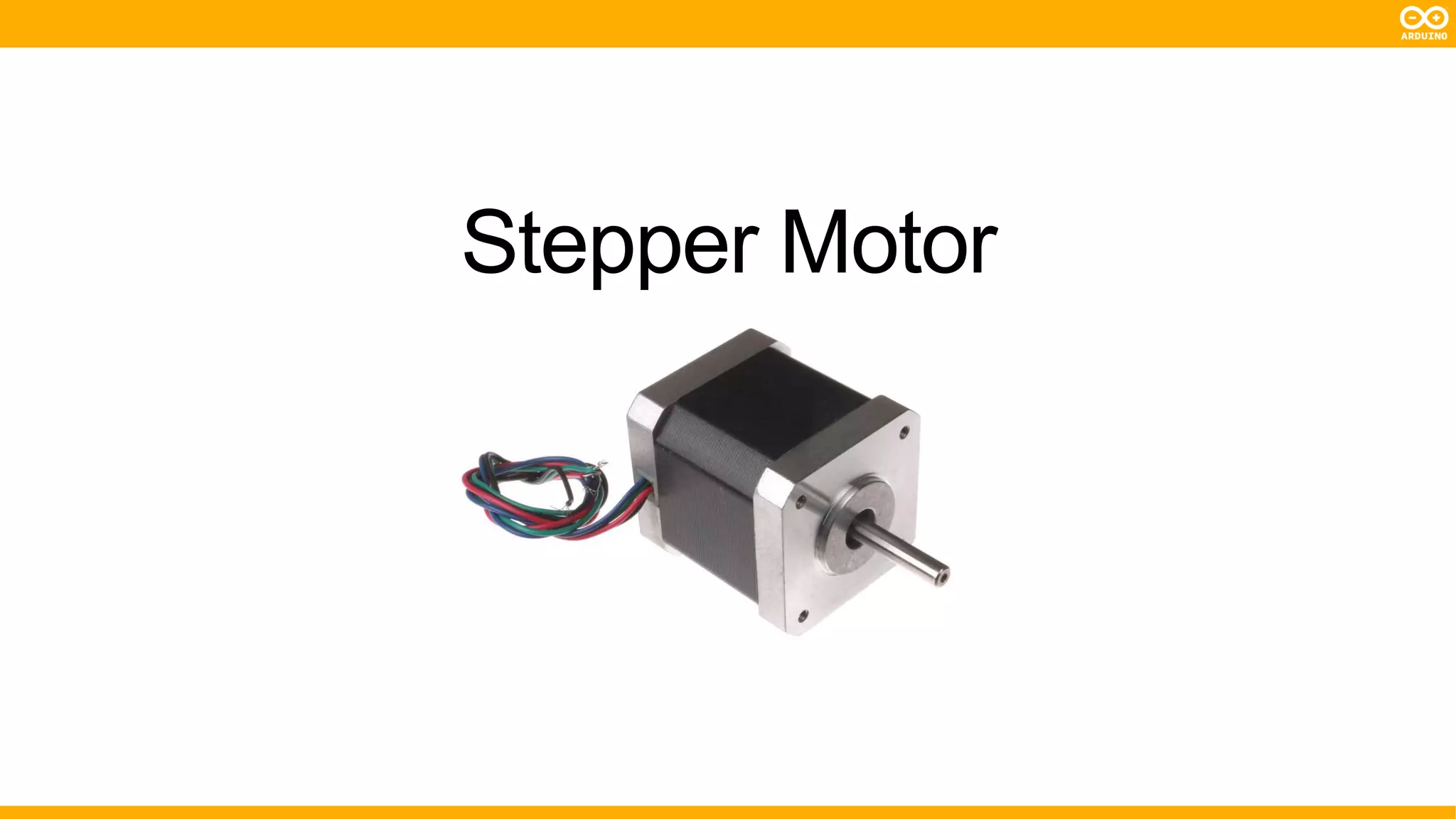

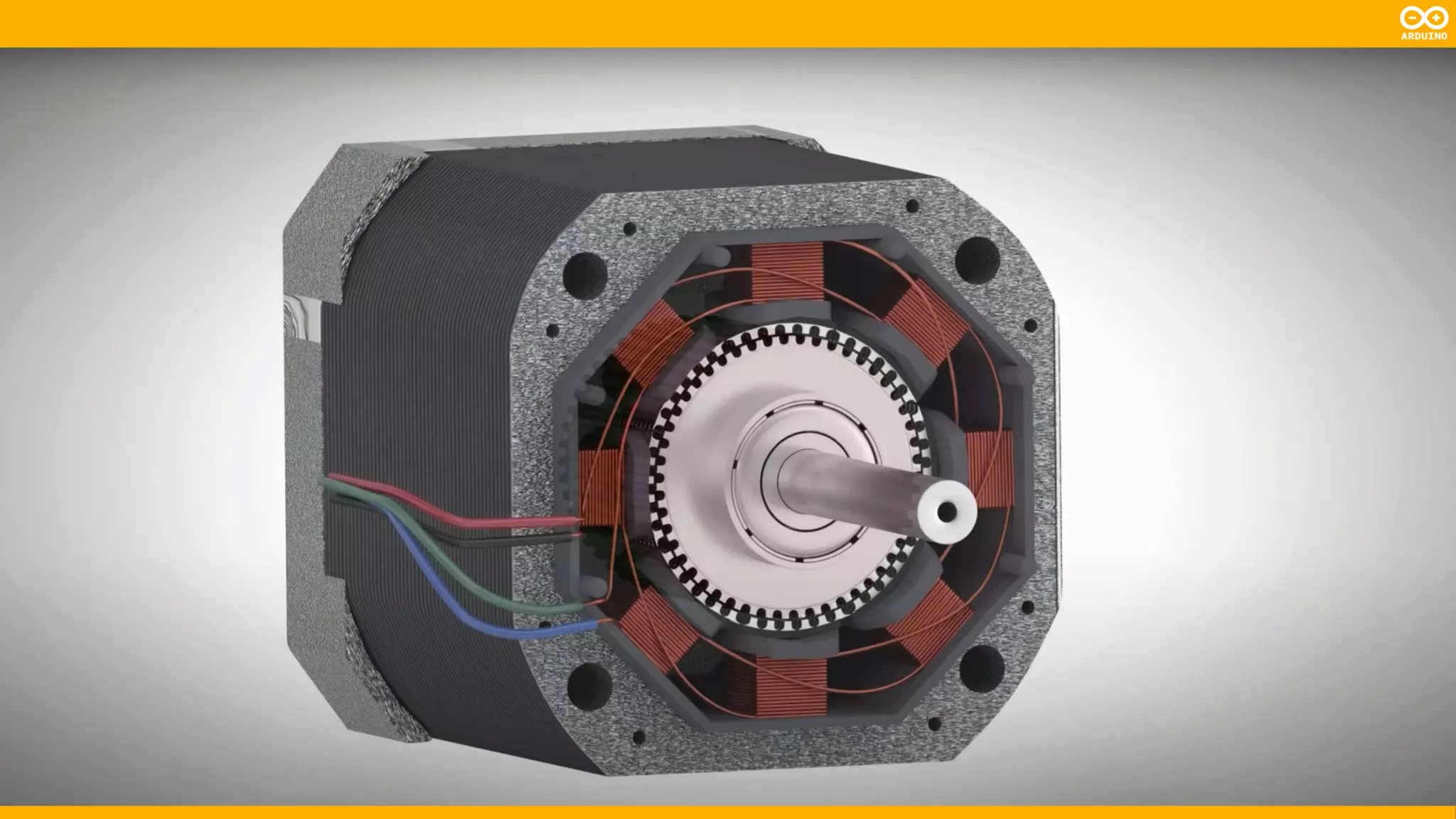

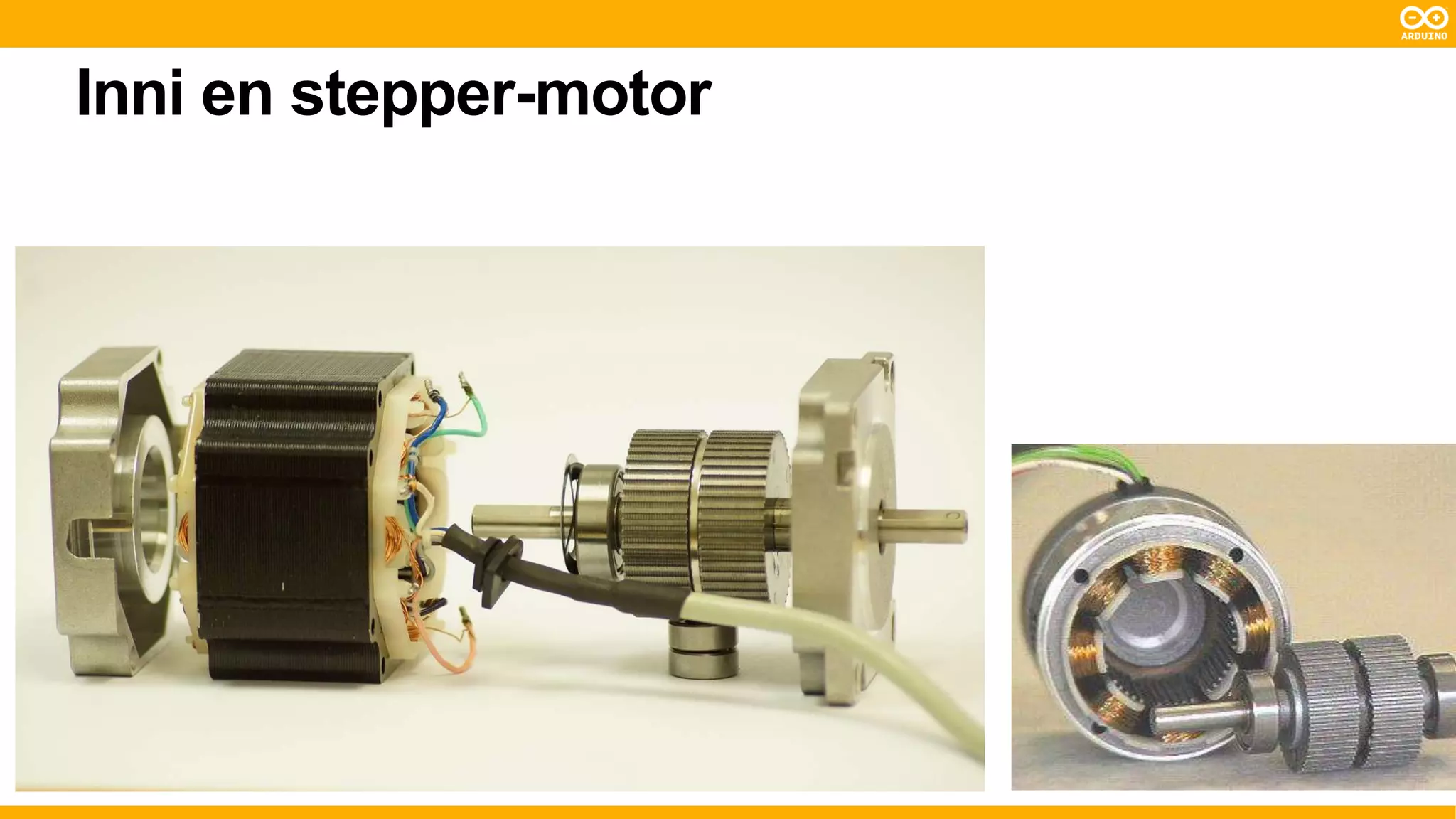

- 33. Stepper Motor

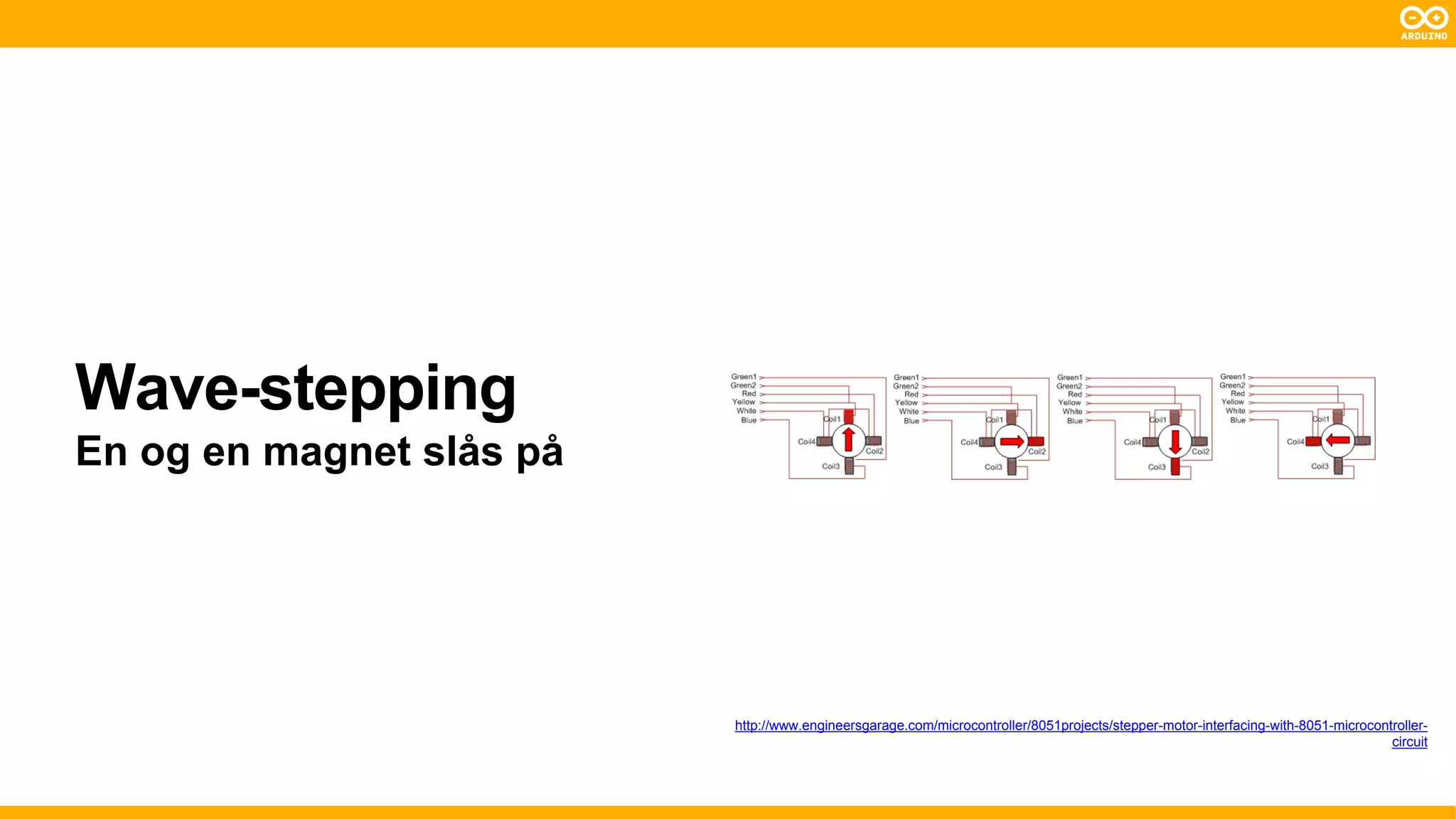

- 35. Wave-stepping En og en magnet slås på http://www.engineersgarage.com/microcontroller/8051projects/stepper-motor-interfacing-with-8051-microcontroller- circuit

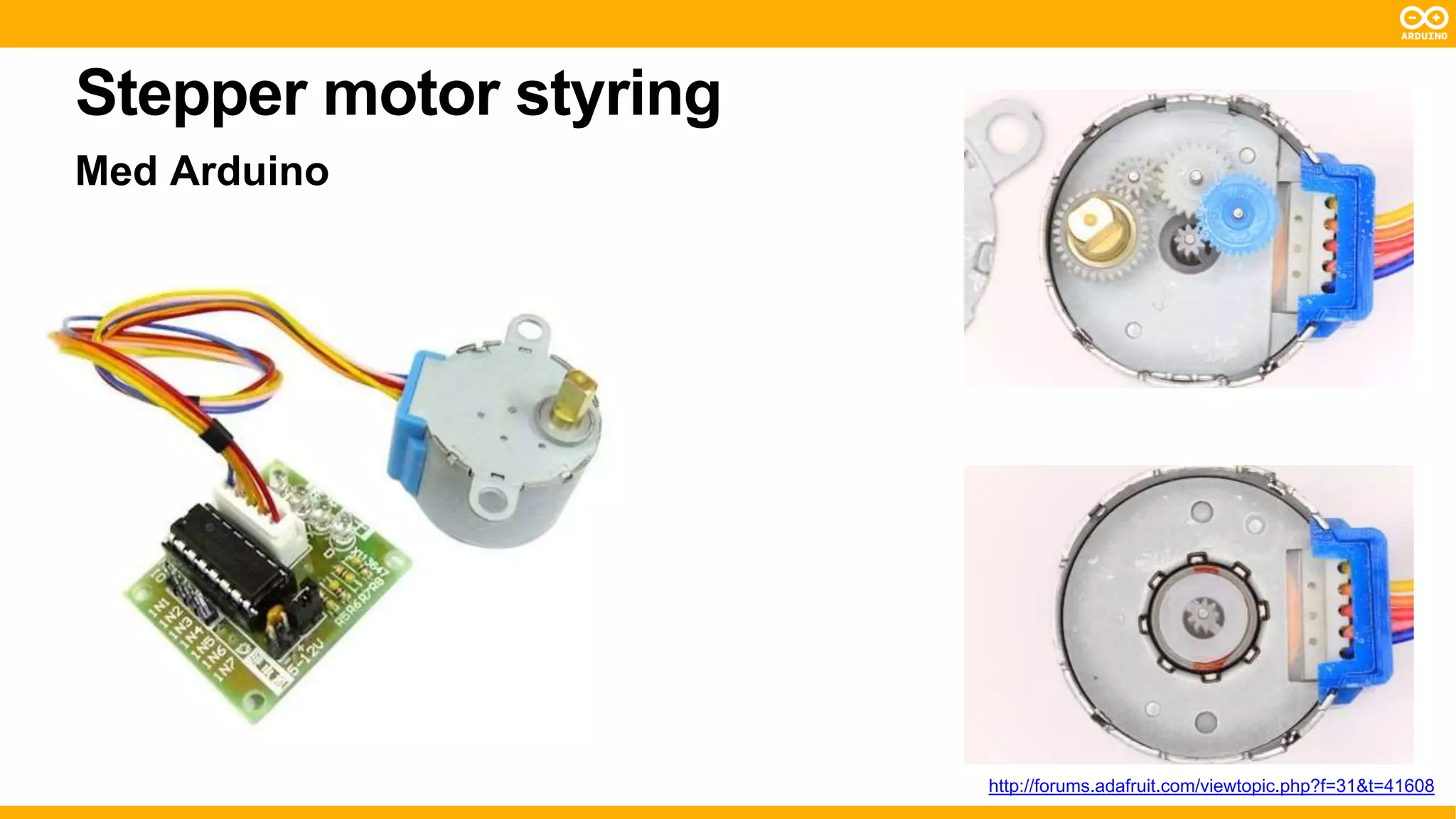

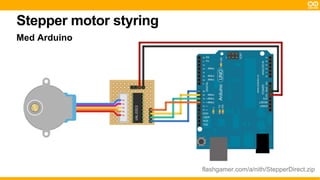

- 36. Stepper motor styring Med Arduino http://forums.adafruit.com/viewtopic.php?f=31&t=41608

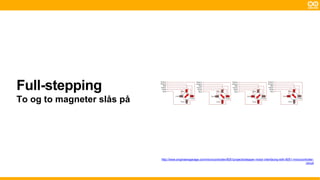

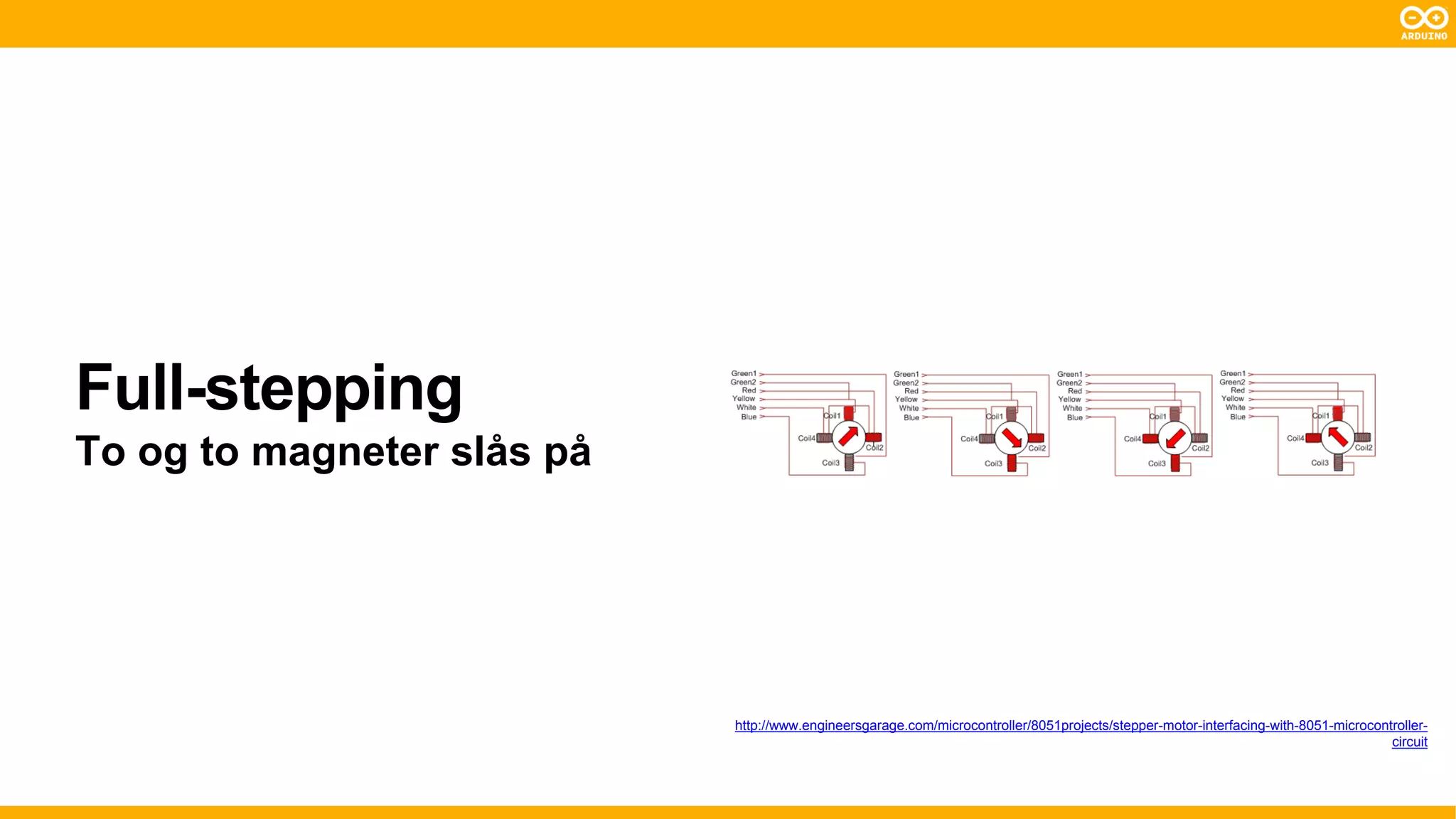

- 37. Full-stepping To og to magneter slås på http://www.engineersgarage.com/microcontroller/8051projects/stepper-motor-interfacing-with-8051-microcontroller- circuit

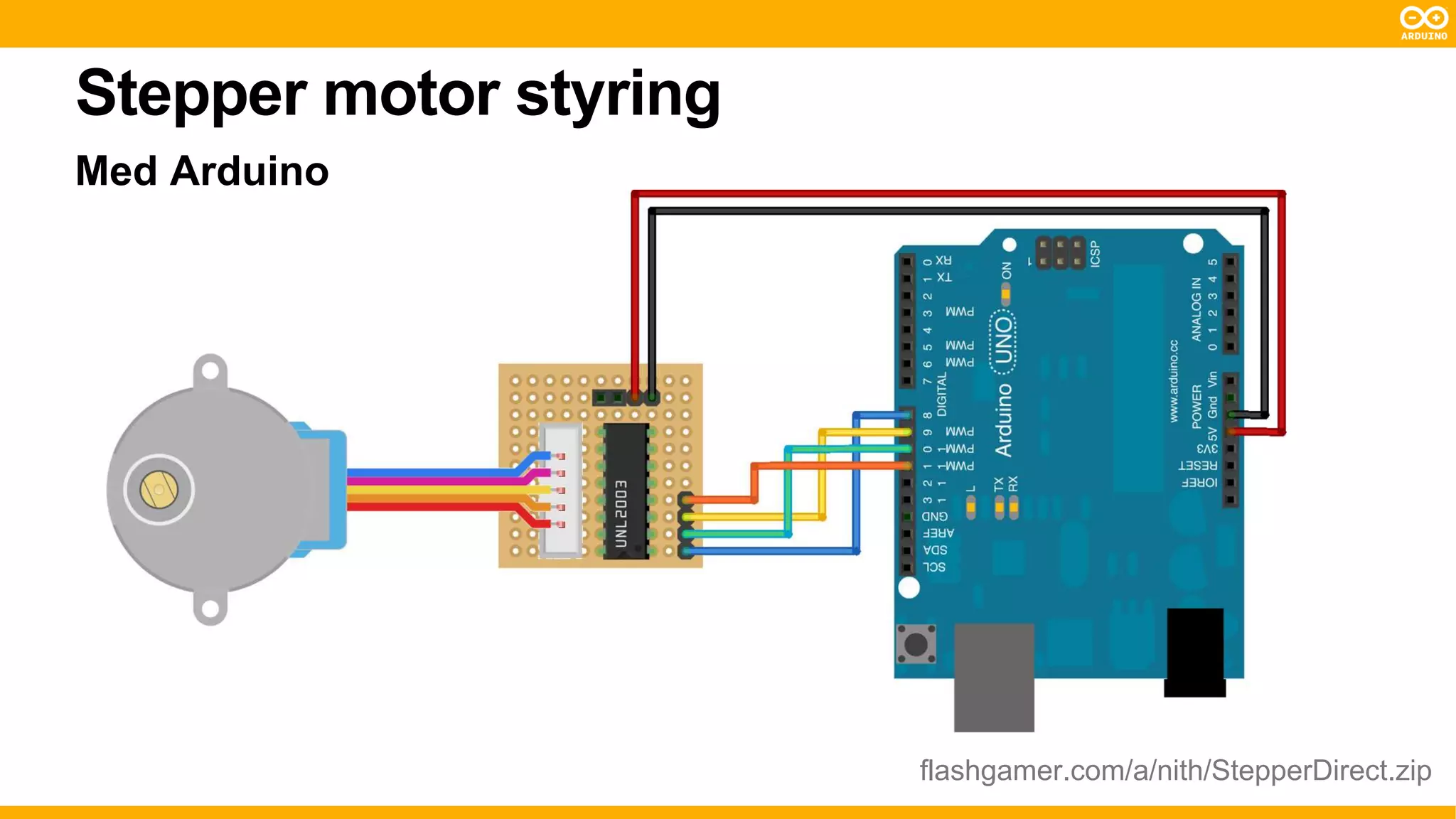

- 38. Stepper motor styring Med Arduino flashgamer.com/a/nith/StepperDirect.zip

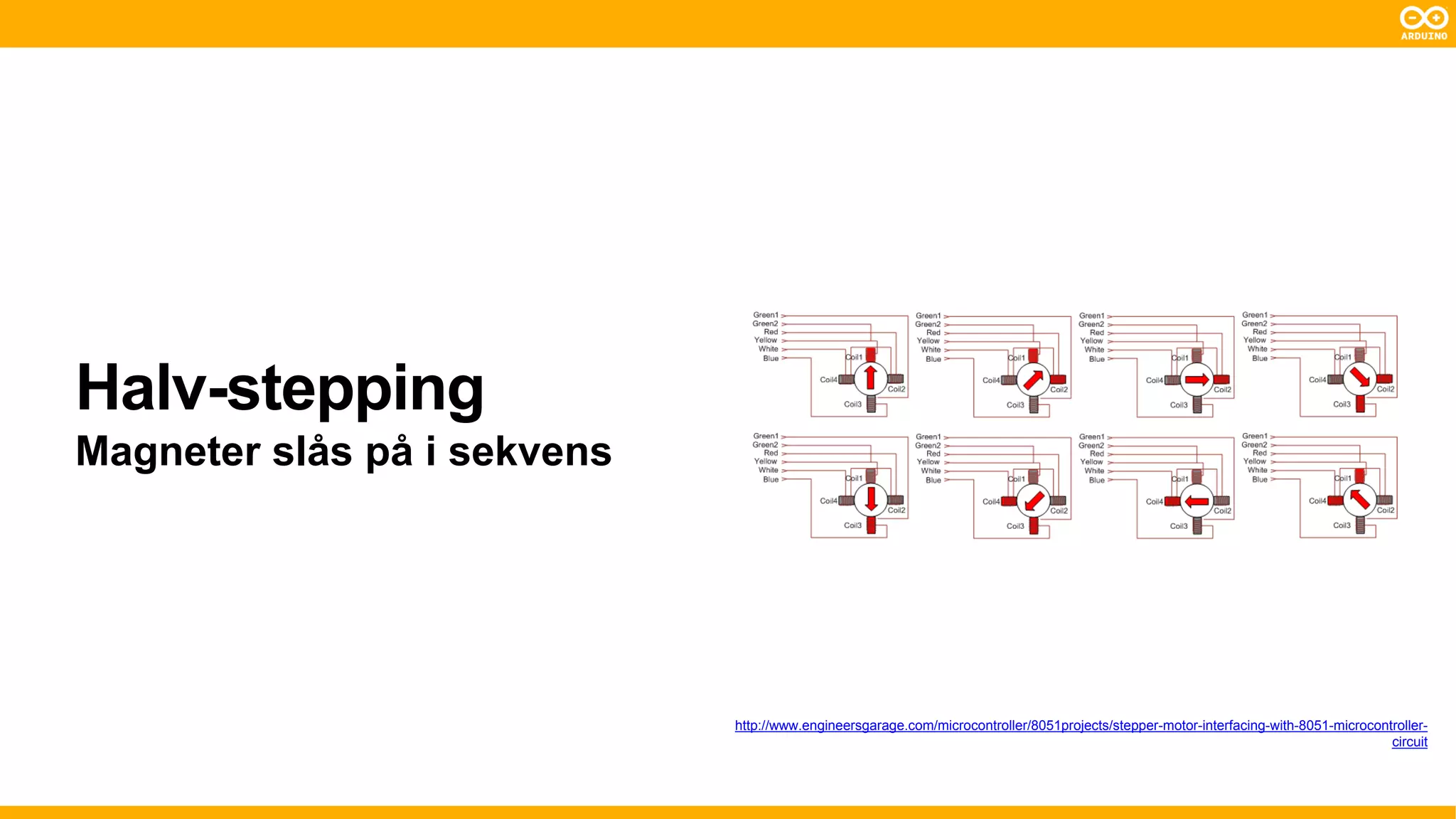

- 40. Halv-stepping Magneter slås på i sekvens http://www.engineersgarage.com/microcontroller/8051projects/stepper-motor-interfacing-with-8051-microcontroller- circuit

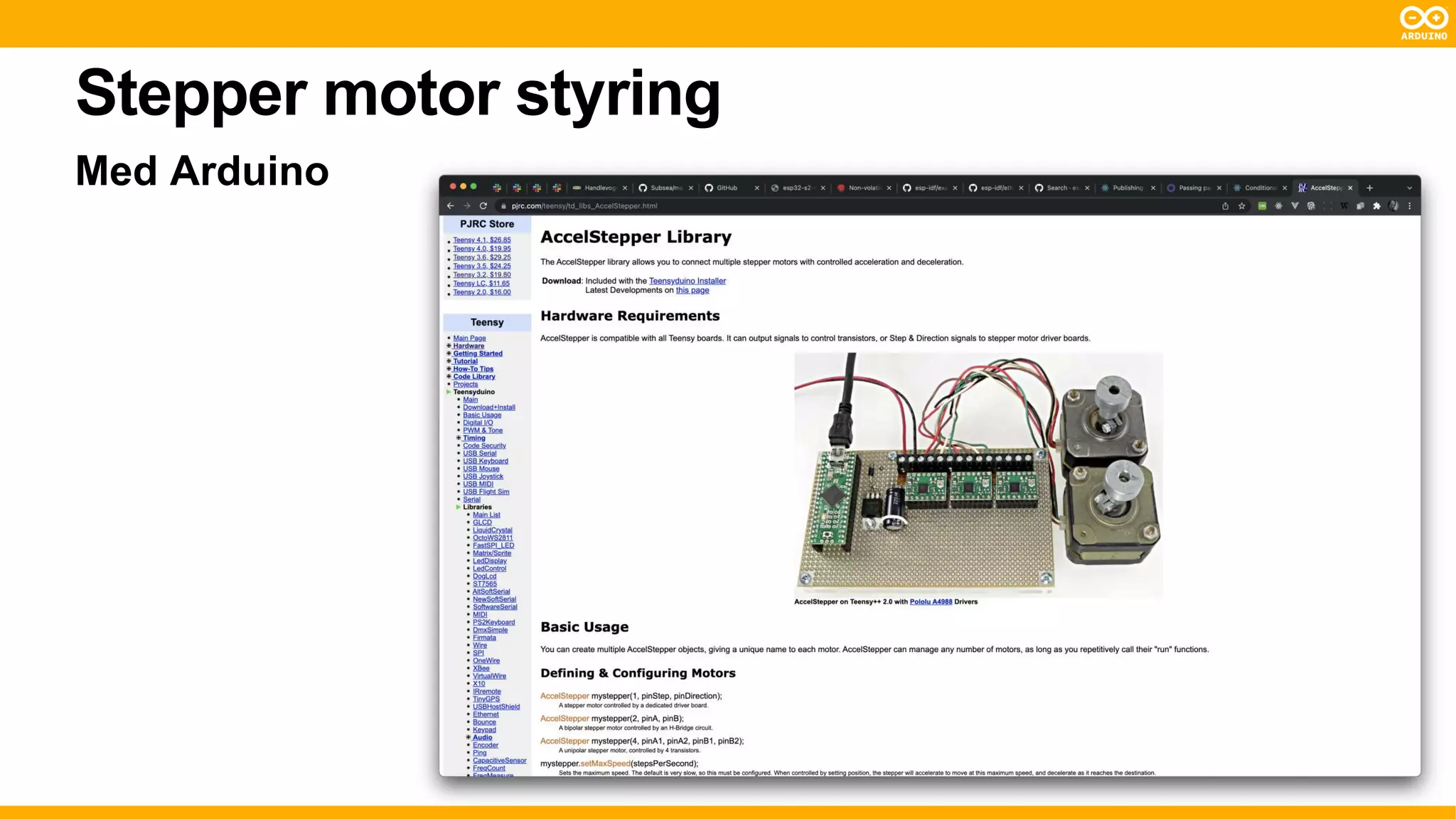

- 41. Stepper motor styring Med Arduino

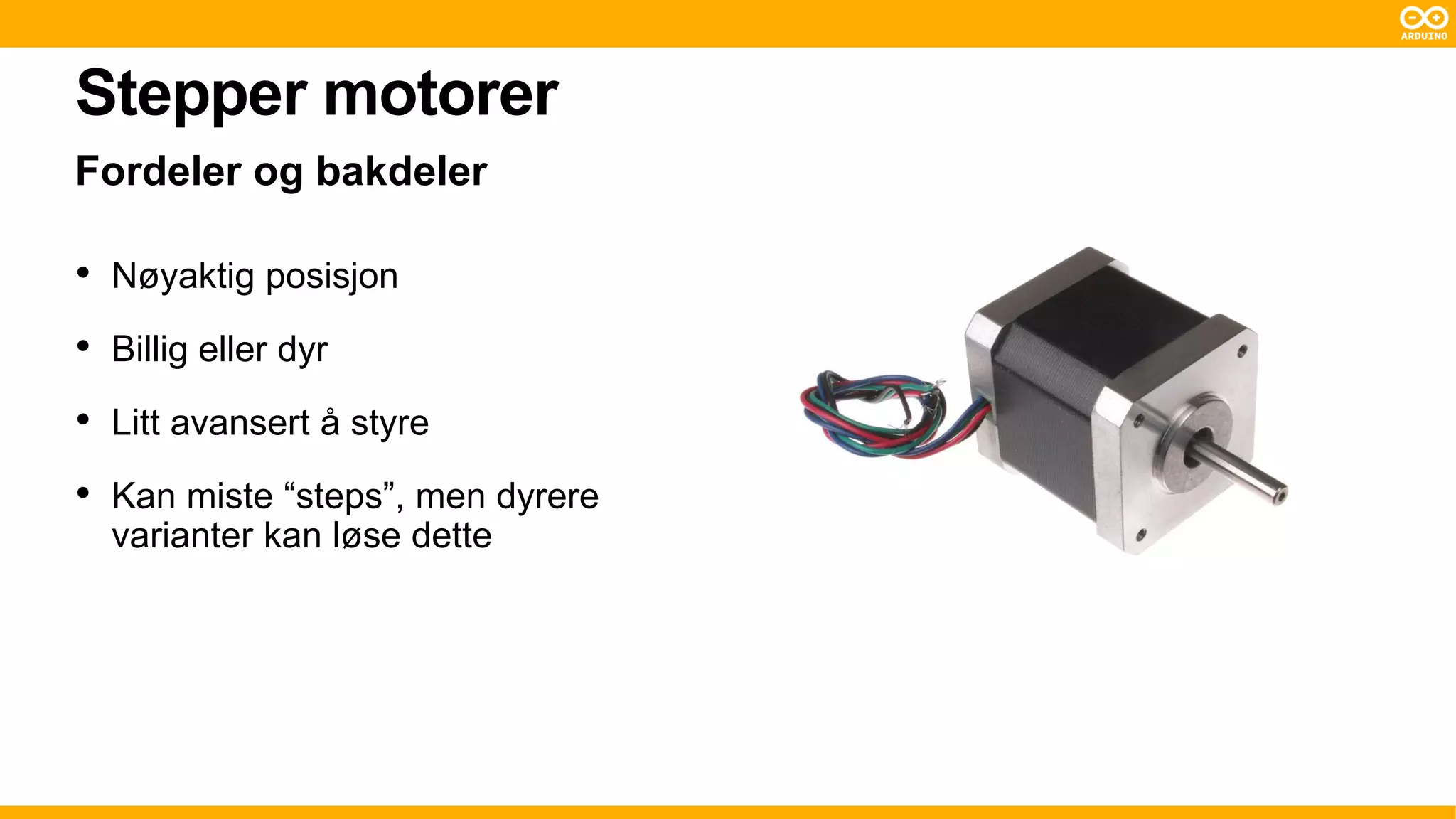

- 42. Fordeler og bakdeler • Nøyaktig posisjon • Billig eller dyr • Litt avansert å styre • Kan miste “steps”, men dyrere varianter kan løse dette Stepper motorer

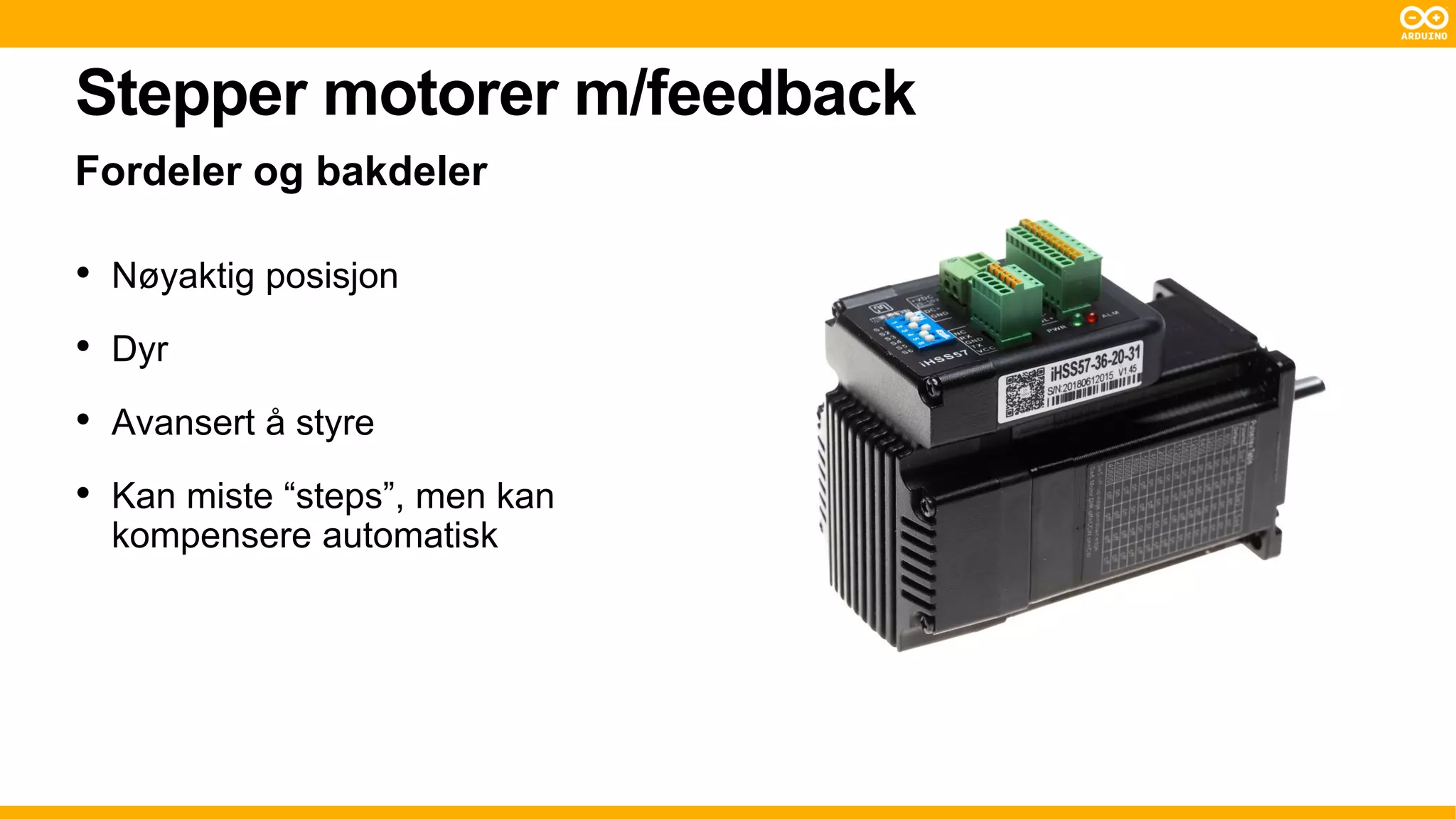

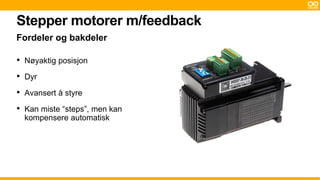

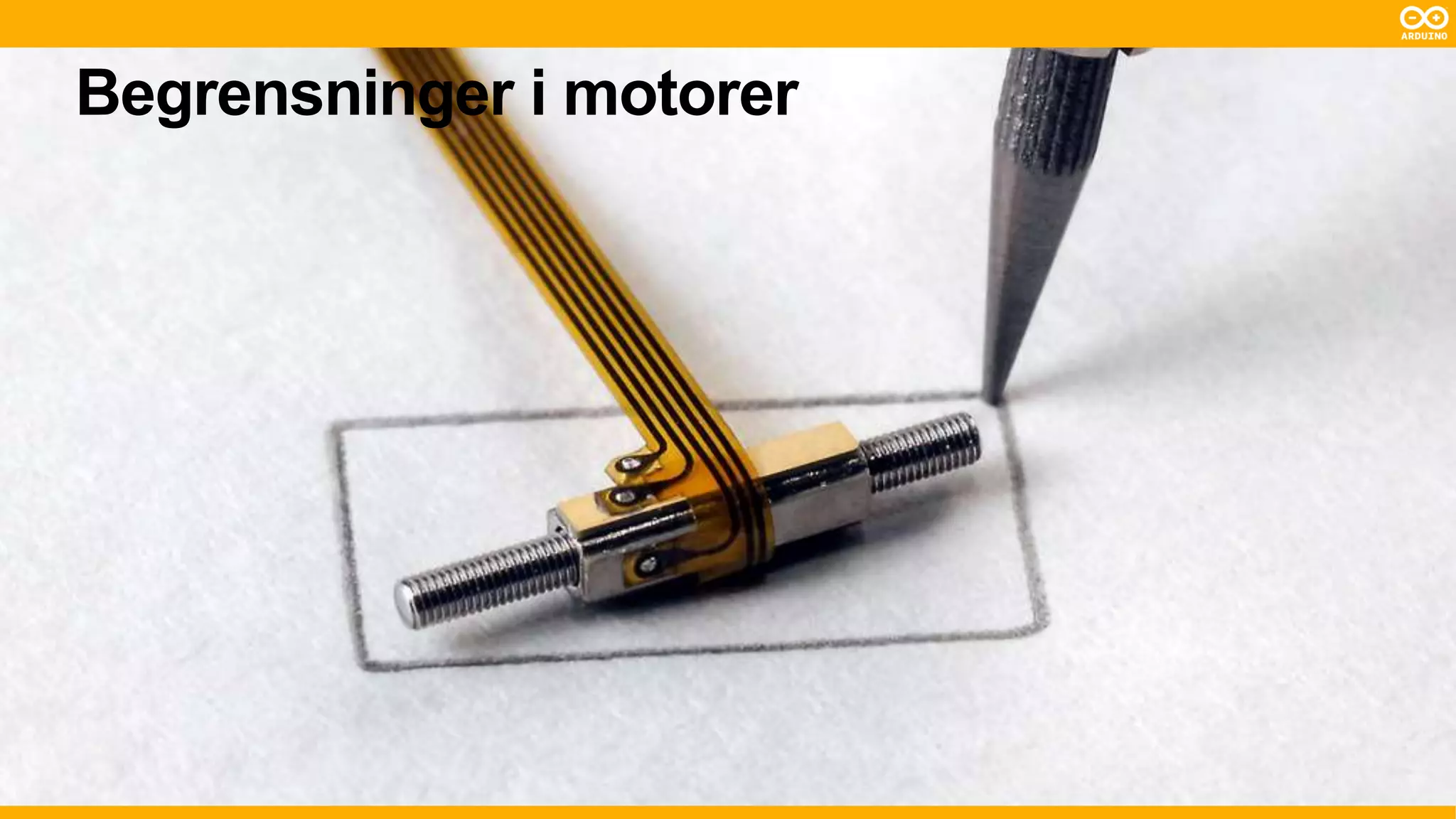

- 43. Fordeler og bakdeler • Nøyaktig posisjon • Dyr • Avansert å styre • Kan miste “steps”, men kan kompensere automatisk Stepper motorer m/feedback

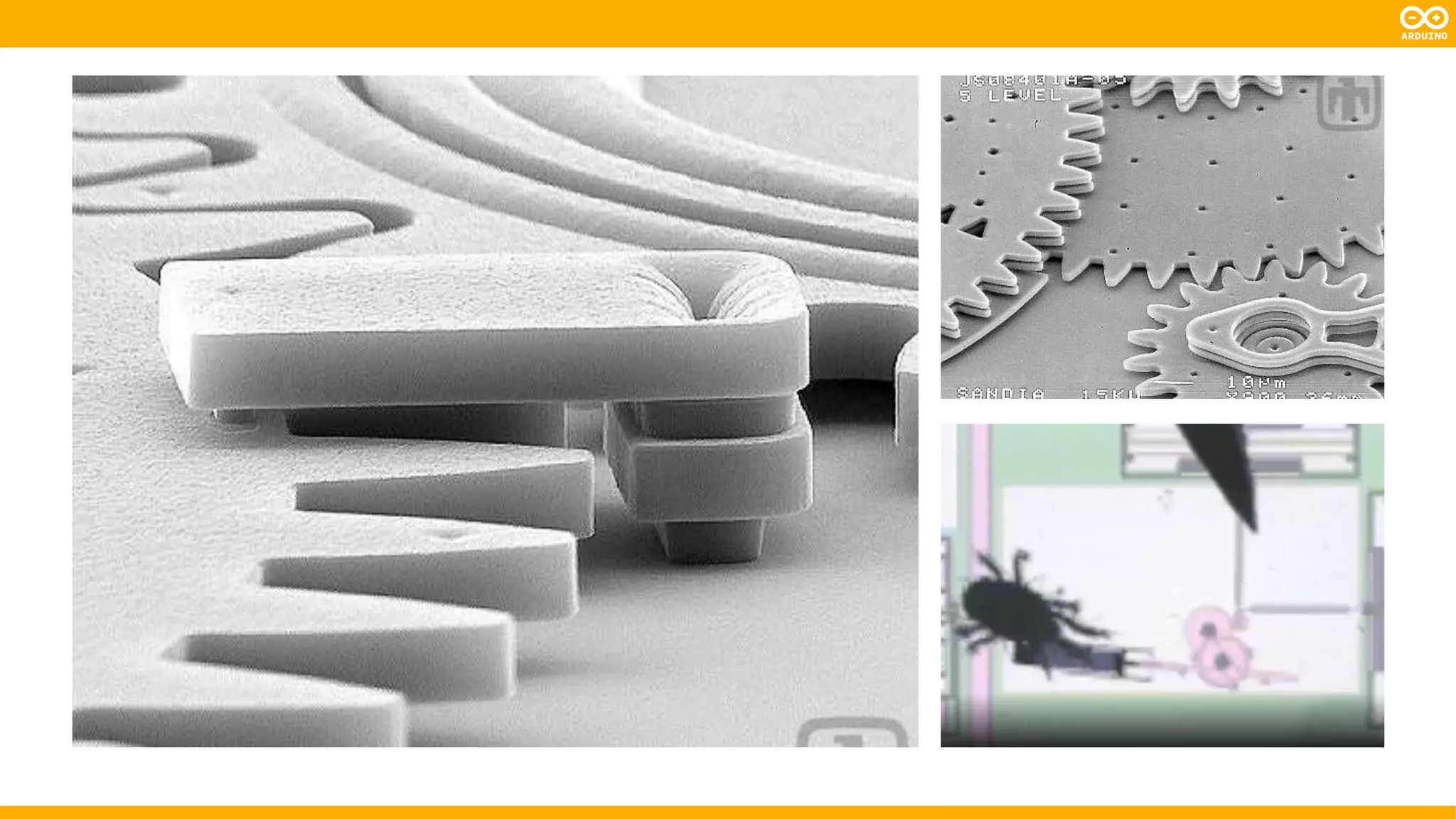

Editor's Notes
- Så hvis du kobler direkte på Arduino’en kan dette skje…
- La oss koble opp og styre
- Denne løsningen kan kjøre motoren i en retning med variabel hastighet
- Jeg er ikke sikker på hvor mye tid vi kommer til å bruke, men jeg har tatt med en del motor-drivere som dere kan låne på slutten av workshoppen og så kan de som vil teste å kjøre en motor i begge retninger
- Oppkoblingen er ganske enkel, men la meg heller forklare hvordan denne måten å styre motor skiller seg fra den vi nettopp gjorde?

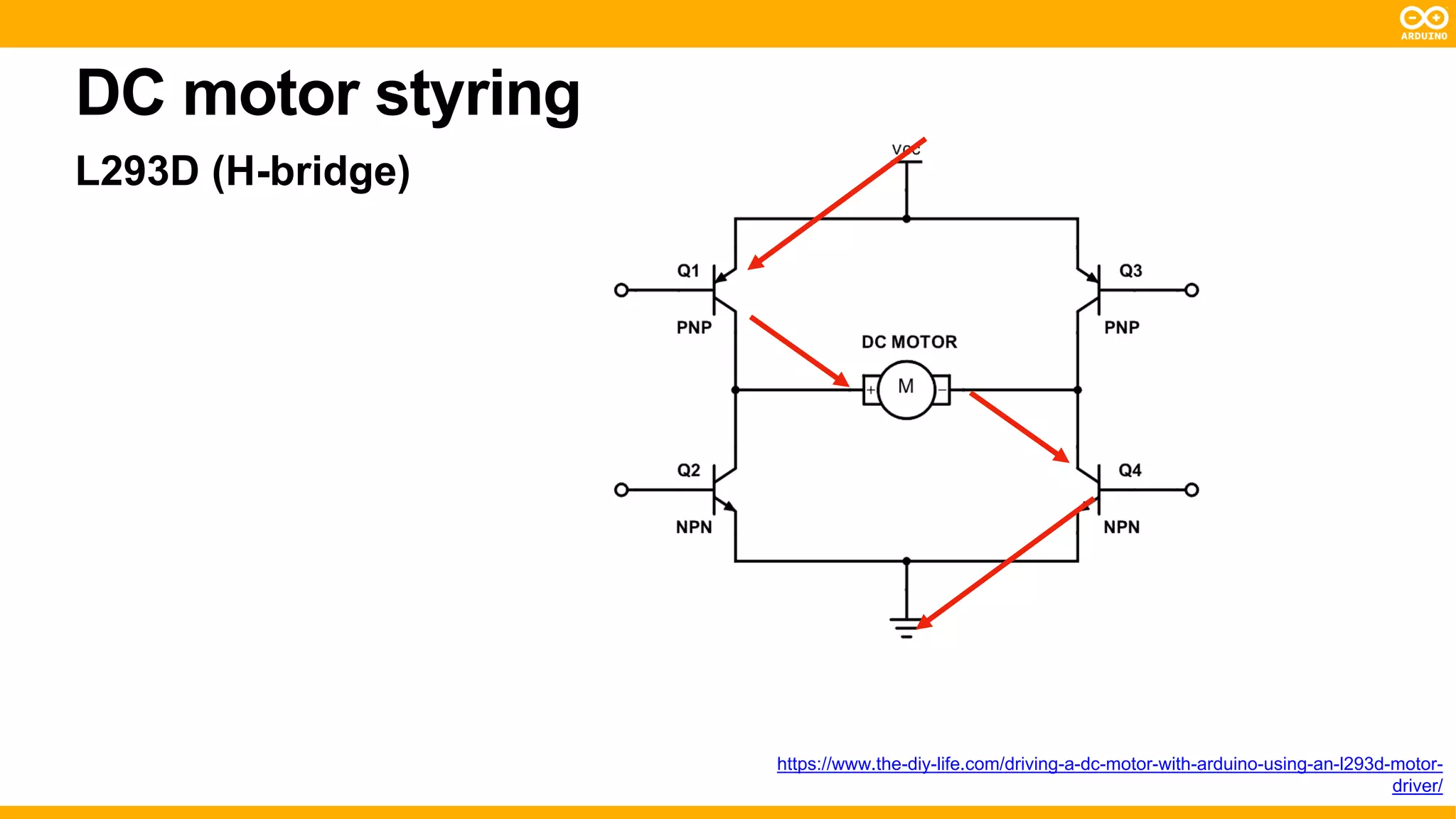

- Inne i L293D-chippen finnes det fire transistorer og ved å slå disse av og på kan man bestemme retningen strømmen skal ta. Bildet er fra Bitraf-medlem Øyvind Dahl sin side for å forklare dette https://www.build-electronic-circuits.com/h-bridge/ Øyvind driver et kjempebra online elektronikk-kurs som jeg anbefaler dere å sjekke ut!
- Bilde fra https://www.build-electronic-circuits.com/h-bridge/
- Bilde fra https://www.build-electronic-circuits.com/h-bridge/
- Den enkleste måten å komme i gang med motorstyring er faktisk å kjøpe et ferdig loddet “motor-shield” fra Adafruit. Kjell & co har en egen variant av dette om man trenger den kjapt.

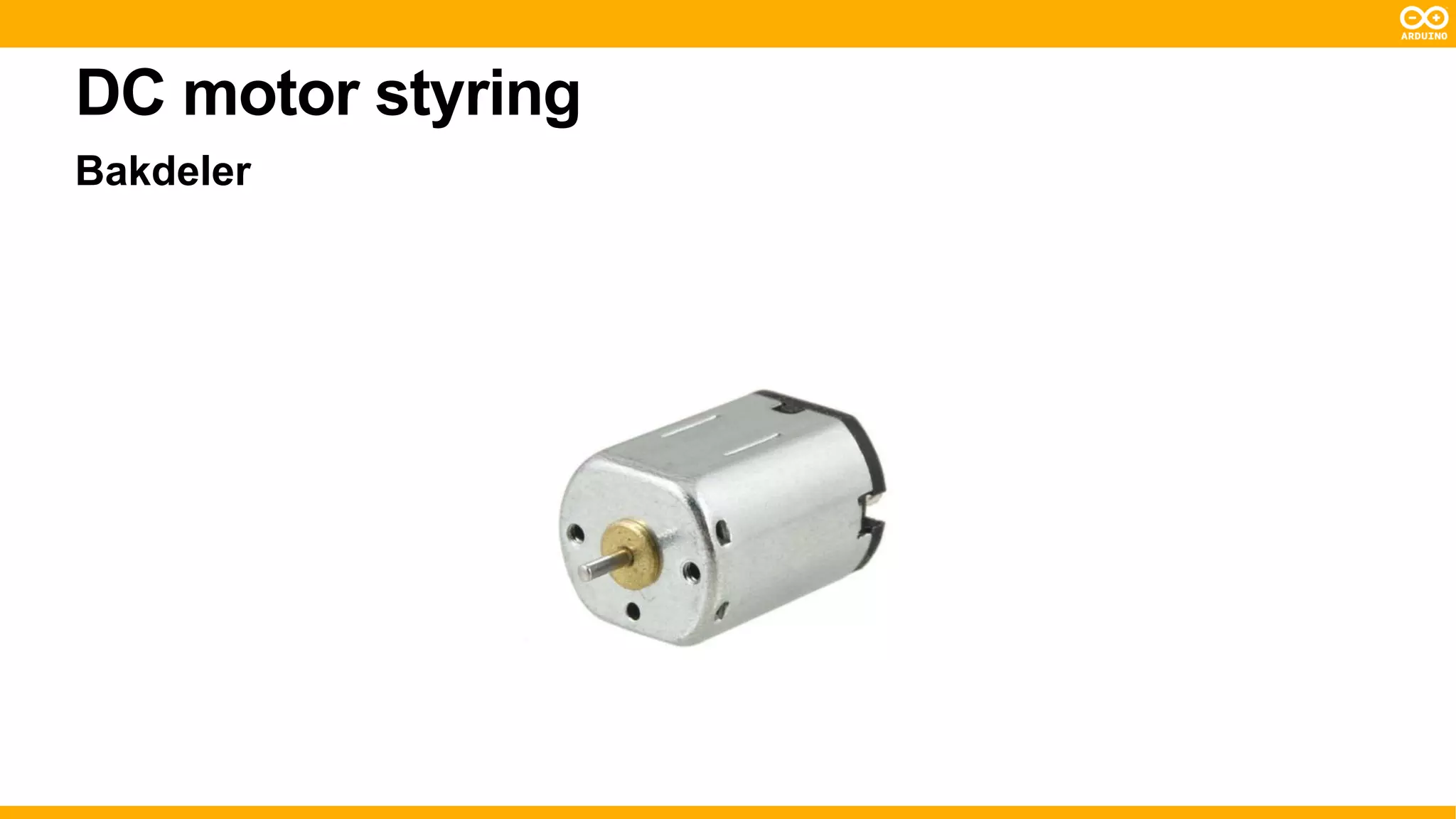

- Så da vet dere hvordan man styrer en DC-motor, men hva er bakdelen med en slik motor? De er bi
- Det vi har holdt på med her er en hobby-servo. Billig og lett å få tak i.
- Denne videoen forklarer hvordan dette fungerer
