Bitraf Arduino Workshop
- 1. Jens Chr Brynildsen / @jenschr bitraf.no

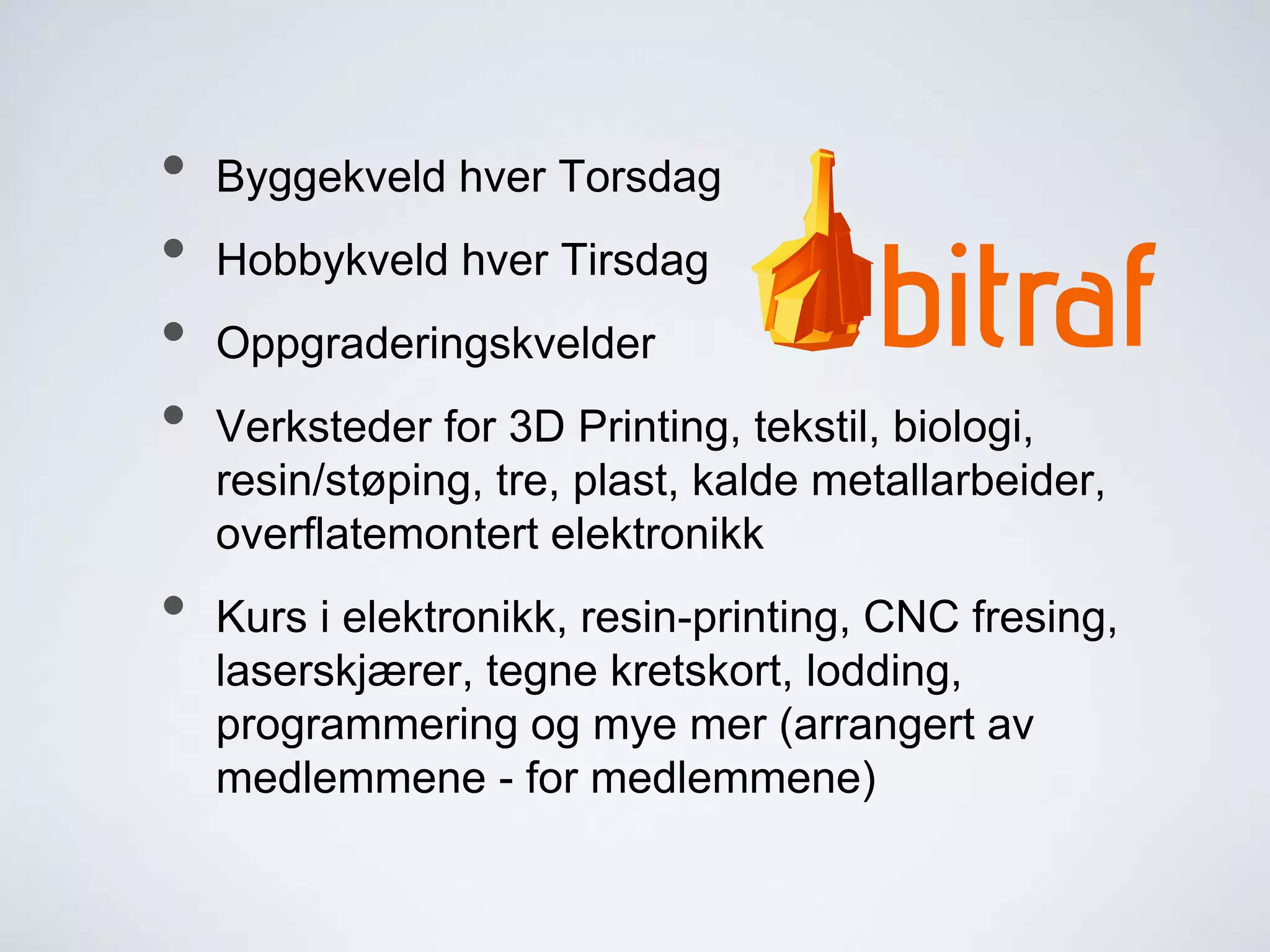

- 2. • Byggekveld hver Torsdag • Hobbykveld hver Tirsdag • Oppgraderingskvelder • Verksteder for 3D Printing, tekstil, biologi, resin/støping, tre, plast, kalde metallarbeider, overflatemontert elektronikk • Kurs i elektronikk, resin-printing, CNC fresing, laserskjærer, tegne kretskort, lodding, programmering og mye mer (arrangert av medlemmene - for medlemmene)
- 3. Workshop
- 4. Oppsett • Last ned programmet fra arduino.cc • Kjør installering og start opp • Plugg inn Arduino’en
- 6. Begrep: MCU
- 7. Arduino UNO • 2 kB SRAM • 32 kB Flash minne • 1kB Eeprom • 16 Mhz • ATmega328 MCU
- 8. Gjøre klar Klikk på Select Board og velg “Arduino UNO” (eller den typen kort du har)
- 9. Jumper wires
- 11. 220 Ohm
- 12. Prosjekt 1 - lysdiode 01. Basics > Blink
- 13. Last opp koden Klikk på knappen med pil på for å sende koden til Arduino’en
- 14. Prosjekt 2 - bryter 02. Digital > Button
- 15. Flutter?
- 16. Bakgrunnen • Interaction Design Institute Ivrea • Student-budsjett • Massimo Banzi • David Cuartielles • Wiring og Hernando Barragán • Casey Reas
- 17. Prosjekt 3 - LED m/bryter 02. Digital > Button
- 18. Prosjekt 4 - LED m/fade 01. Basics > Fade
- 19. Prosjekt 5 - variabel motstand 03. Analog > AnalogInOutSerial
- 20. Arduino er mer enn “dingsen” • En åpen plattform for prototyper • Et API • Et community • Et varemerke • Et navn • Et utviklingsmiljø
- 21. Arduino er litt “norsk” • Arduino UNO bruker en ATmega328 MCU • AVR - en familie med MCU’er • Alf og Vegard's RISC processor • Alf-Egil Bogen & Vegard Wollan
- 23. Prosjekt 6 - lyd 02. Digital > toneMelody
- 26. Prosjekt 7 - lys for å styre lyd 02. Digital > TonePitchFollower
- 28. Varianter
- 29. Hjemmelaget!
- 30. Shields
- 31. Sensorer
- 32. Hvilket “sett” bør man velge?
- 33. Arduino.cc
- 34. Adafruit.com
- 35. Sparkfun.com
- 36. Sparkfun.com
- 37. Lære mer? • arduino.cc • https://learn.adafruit.com • youtube.com • Internett generelt
- 38. Hva kan du gjøre med arduino? • Lære og leke • Twittrende kaffetrakter • Lage ting som lyser opp ved berøring • Sende SMS når du får sneglepost • Lage ditt eget BUZZ- spill • Lage leketøy til barna • Lage roboter • Overvåke vannmengde • Automatisert veksthus • Mega-puslespill i tre som vet om det er riktig
- 39. Hvor brukes arduino? • Skole • Kunstprosjekter • Museums-installasjoner • Quadkoptere og andre leketøy • Kommersielle produkter
- 41. Jens Chr Brynildsen / @jenschr bitraf.no
Editor's Notes
- Velkommen! Et sted for folk som liker å lage ting og er over gjennomsnittet kreative. En sosial møteplass for de som er interessert i ting som programvare / hardware / mykere-ware, å spille og å lage spill, å lære og lære bort, elektronikk og mekanikk. Kontorplasser og forening!
- Det foregår masse på Bitraf fremover, kom innom igjen?
- Plan - 3 x 45 minutter Viser rundt i første pausen I andre pausen og etter kurset kan man spørre om alt mulig
- La oss komme i gang. Når du starter Arduino-programmet ser det slikt ut (evt i hvitt om man ikke har Dark Mode slått på). Klikk på Select Board og velg “Arduino UNO”
- Vi kobler komponentene sammen med disse kablene
- Koblingsbrett på Norsk?
- Komponenter vi skal bruke i første prosjektet Motstanden skal være Rød- Rød- Brun (220 Ohm)
- - blink sketch - motstand bremser mengden strøm slik at LED ikke ryker
- La oss komme i gang. Når du starter Arduino-programmet ser det slikt ut (evt i hvitt om man ikke har Dark Mode slått på). Klikk på Select Board og velg “Arduino UNO”. Porten den er koblet til vil normalt være satt riktig. På PC er dette en COM-port og på Mac/Linux heter dette /dev/cu.XXX eller /dev/tty.XXXX
- Mikrokontrollere kjenner bare til 0 og 1 på digitale signaler. Hvis du ikke kobler en pinne til enten GND eller 5V, så vil Arduinoen noen ganger gi signalet 0 for GND og 1 for 5V. Dette kalles for “flutter” eller “flimring” på norsk. For at en knapp skal holde seg “av”, drar vi derfor signalet mot jord med en 10k motstand. Dette gir oss et stabilt signal
- - Wiring er basert på Processing (laget av Reas)
- - Forklare PWM
- - bortsett fra selve “dingsen” - betyr “sterk venn”. “Arduin of Ivrea” er navnet på en konge fra byen Ivrea der “Interaction Design Institute Ivrea” ligger - billigere maskiner for interaksjons-design - IDE, compiler, usb-drivere, kommunikasjon, avr-brenner
- Eksempel på bruk av variabel motstand i et produkt
- Hele greia med Arduino-verktøyet er at det skjuler et ganske hårete kommando-linje oppsett. For Arduino kompileres koden din til maskinkode med compileren som heter AVR-GCC. For andre mikrokontrollere brukes det andre compilere, men dette ser man vanligvis ikke. I Preferences kan dere slå av/på denne output’en.
- Noen som har hørt om Arduino fra før innbiller seg at det er et enkelt, lite script-språk. Dette er feil. All Arduino-kode er en blanding av C og CPP, men Arduino gir oss et API som gjør at koden ikke blir grisete. Man fjerner komplekst oppsett og forenkler ting, men det er ingenting som hindrer deg i å gjøre ting veldig tungvint også. Alt er helt “standard” http://arduino.cc/en/Hacking/BuildProcess Bilde fra https://www.nyerekatech.com/2019/11/what-is-arduino/
- - OBS: bug i skissen!
- Jeg har med et utvalg som vi kan se på og diskutere
- - Open Hardware gir stort økosystem - Mange hundre varianter fra andre
- - Kun fantasien begrenser...
- - Wiring er basert på Processing
- - Wiring er basert på Processing
- Velkommen! Et sted for folk som liker å lage ting og er over gjennomsnittet kreative. En sosial møteplass for de som er interessert i ting som programvare / hardware / mykere-ware, å spille og å lage spill, å lære og lære bort, elektronikk og mekanikk. Kontorplasser og forening!
