Лабиринт на Arduino, Вадим Ипполитов
- 1. Лабиринт на Arduino Вадим Ипполитов vadipp HackNsk.org

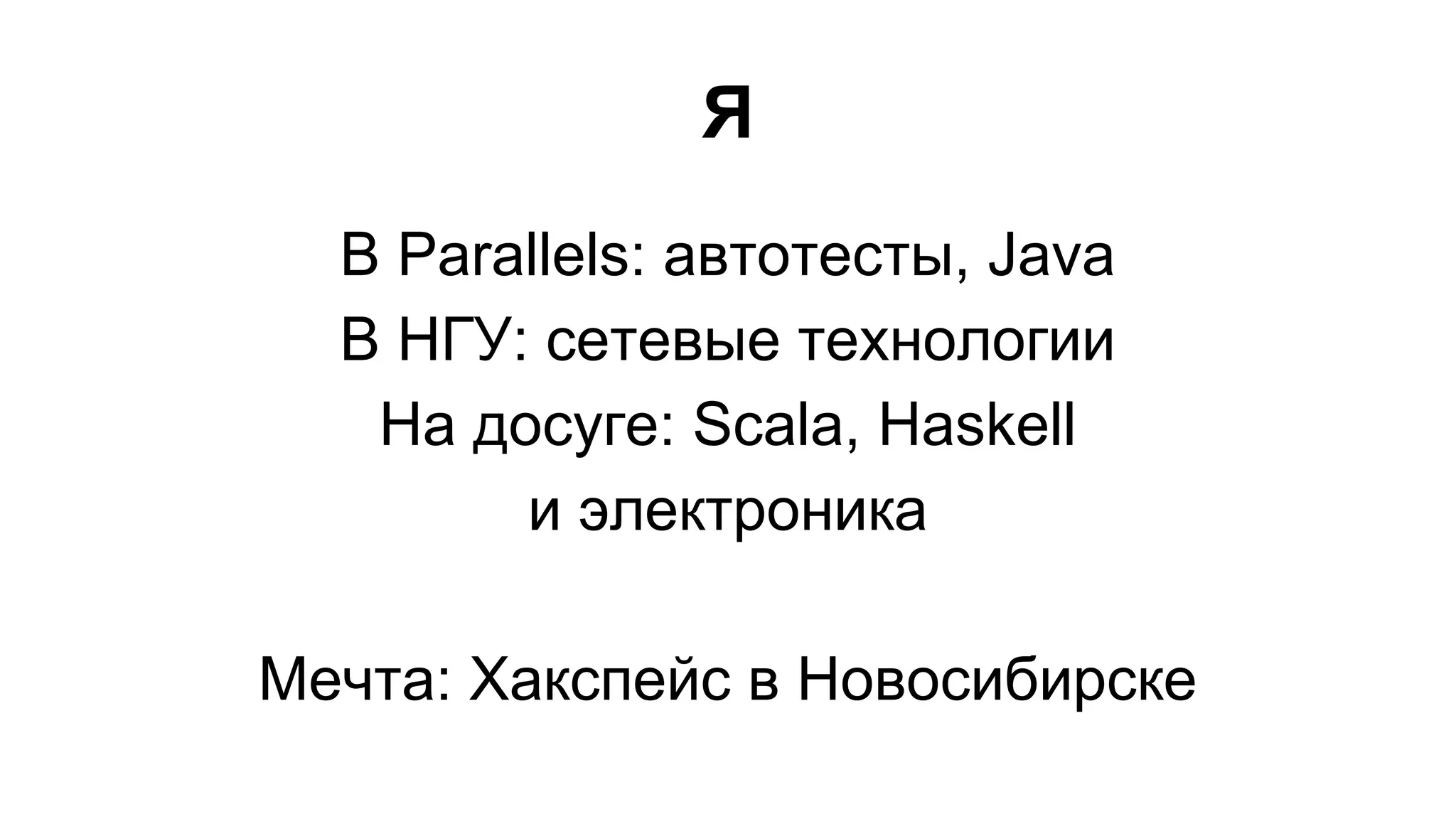

- 2. Я В Parallels:автотесты, Java В НГУ: сетевые технологии На досуге: Scala, Haskell и электроника Мечта: Хакспейс в Новосибирске

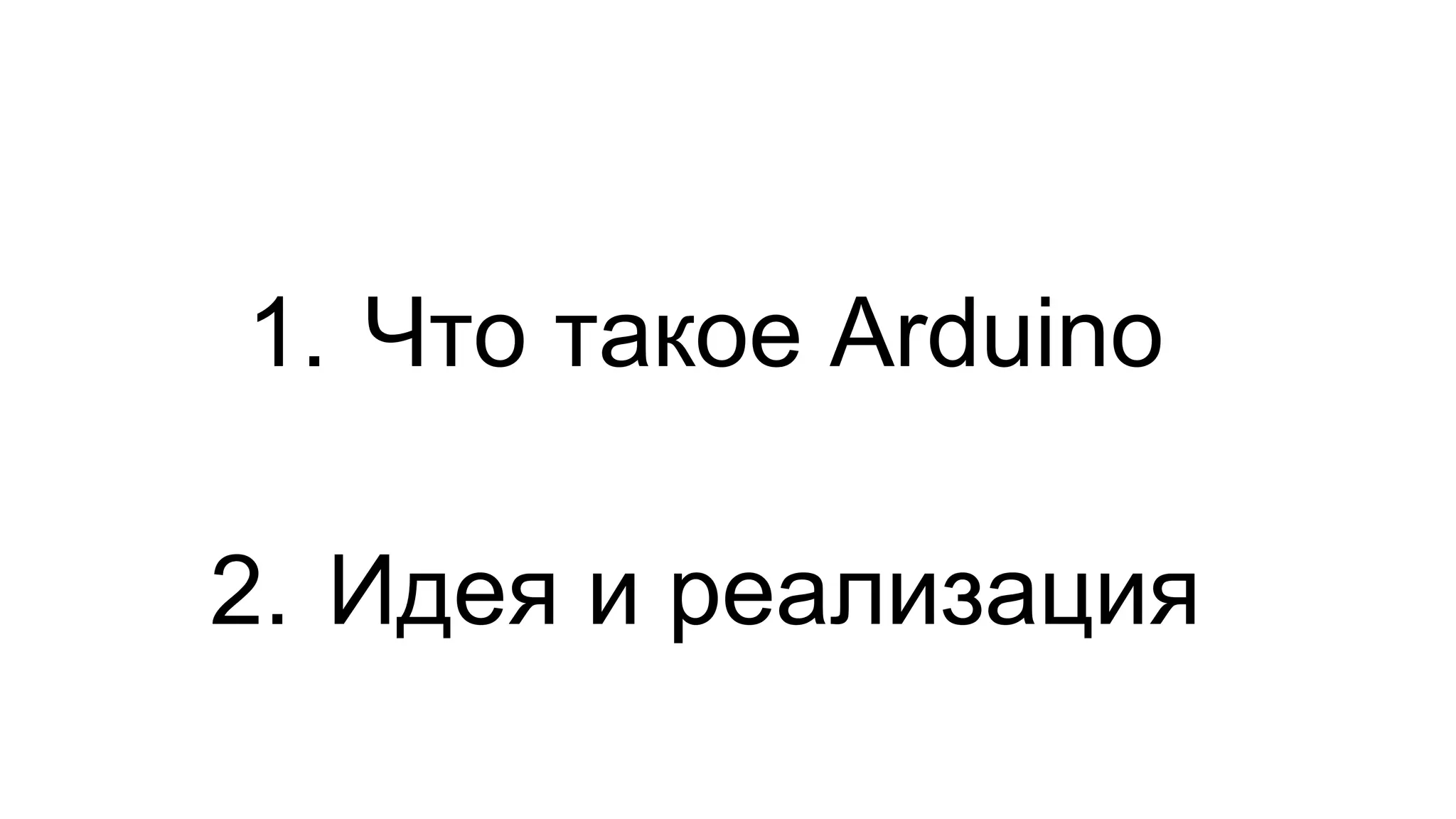

- 3. 1. Что такоеArduino 2. Идея и реализация
- 4. 1. Что такоеArduino 2. Идея и реализация

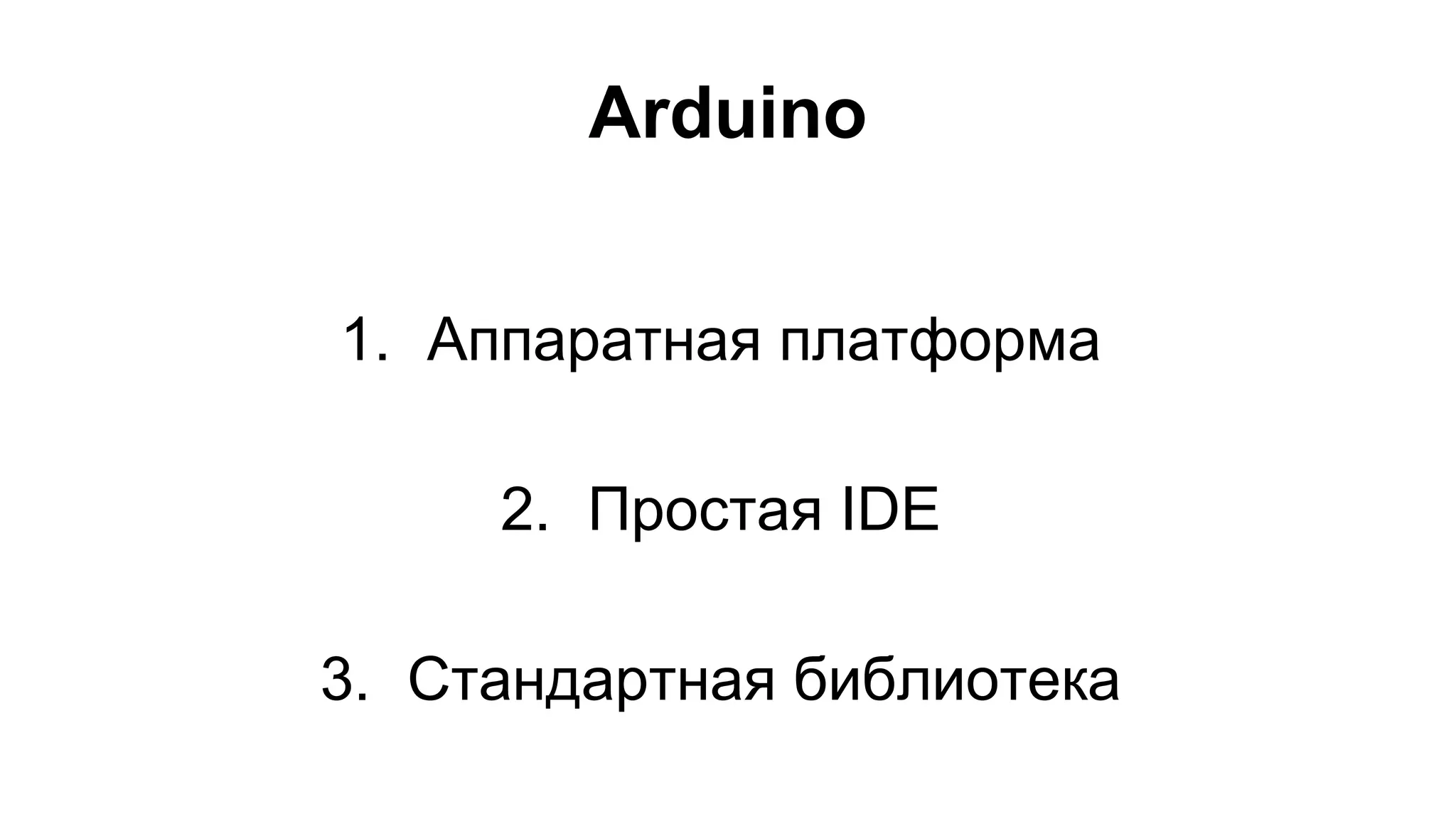

- 5. Arduino 1. Аппаратнаяплатформа 2. Простая IDE 3. Стандартная библиотека

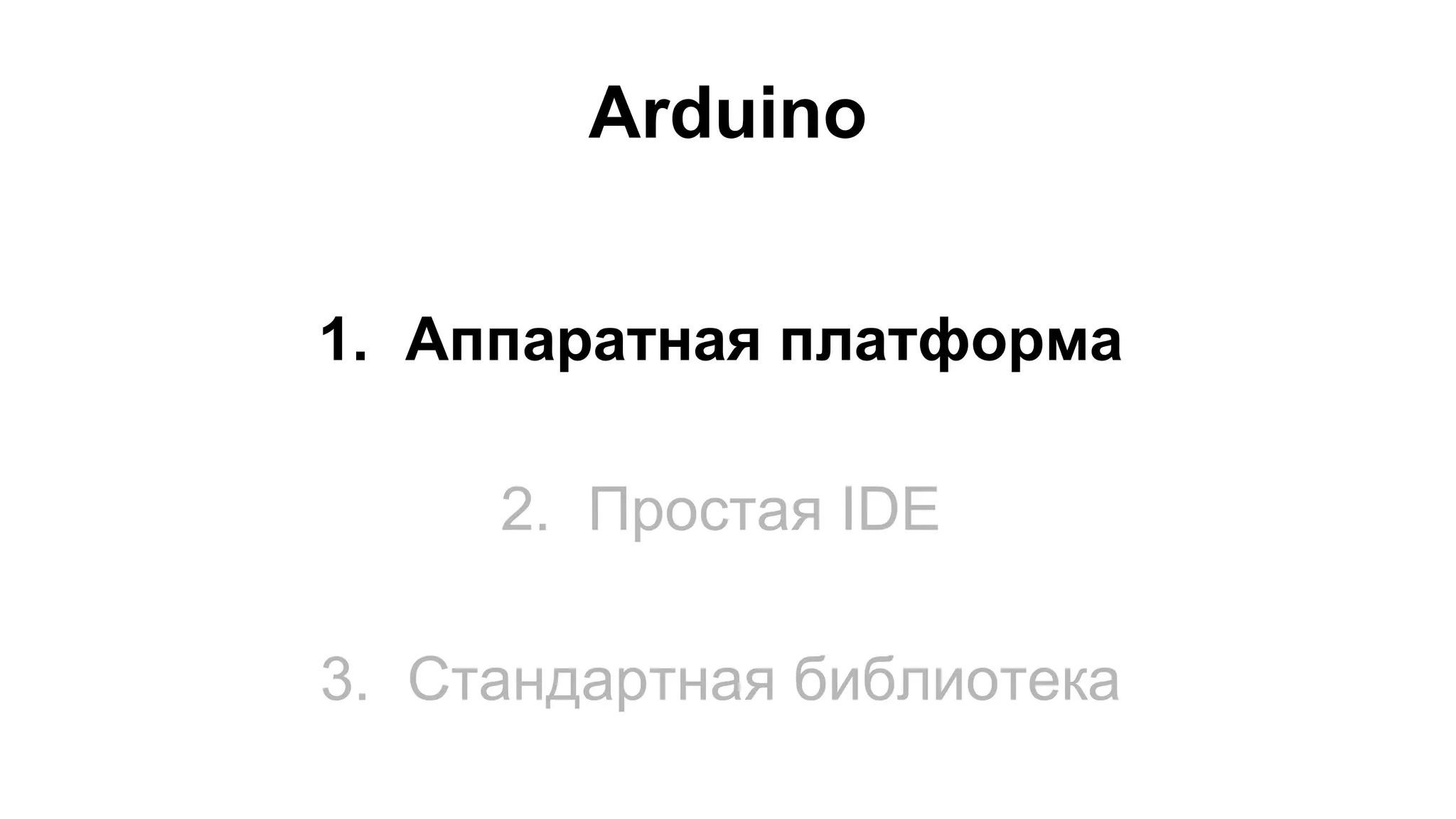

- 6. Arduino 1. Аппаратнаяплатформа 2. Простая IDE 3. Стандартная библиотека

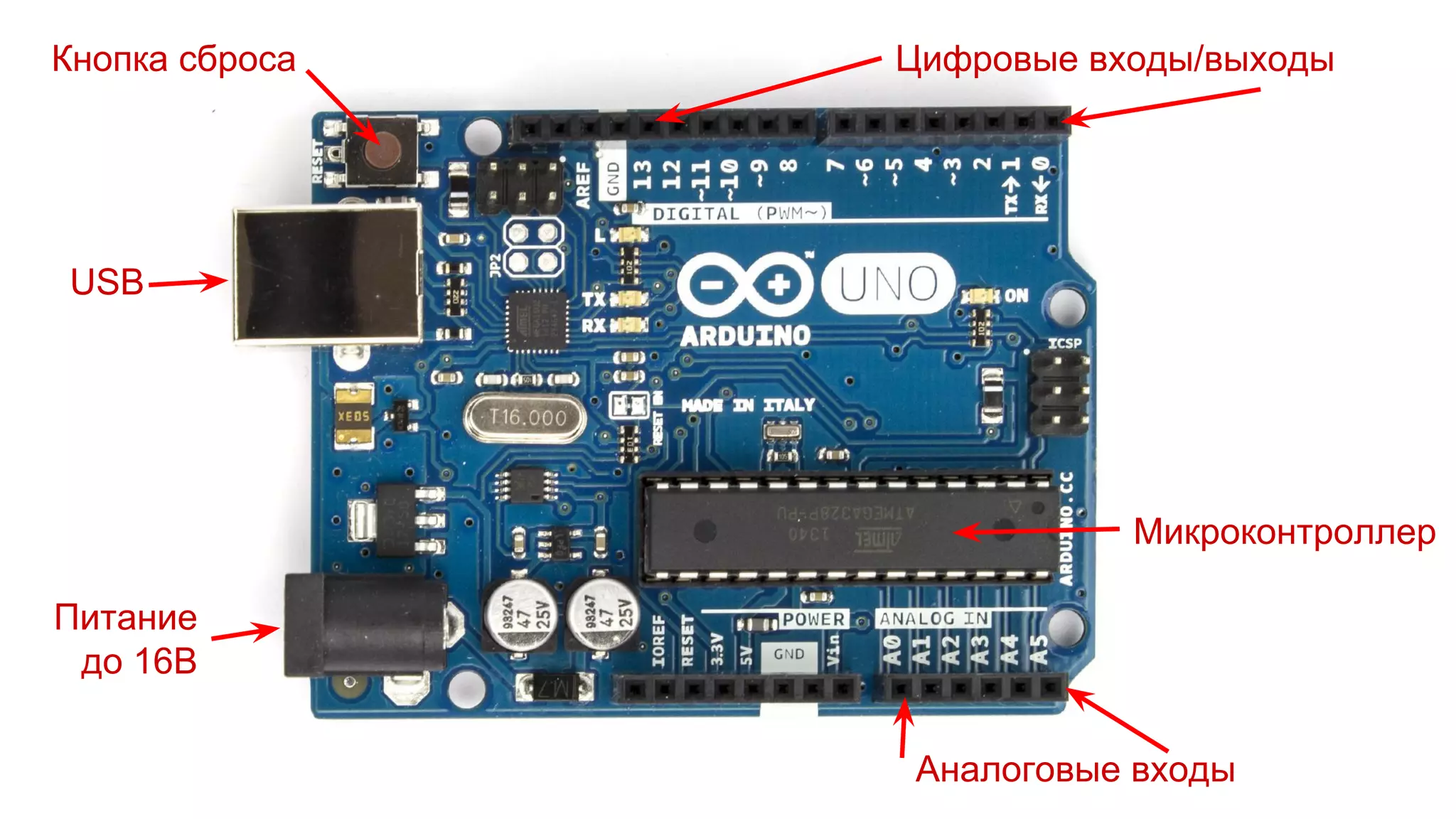

- 7. USB Питание до16В Цифровые входы/выходы Микроконтроллер Аналоговые входы Кнопка сброса

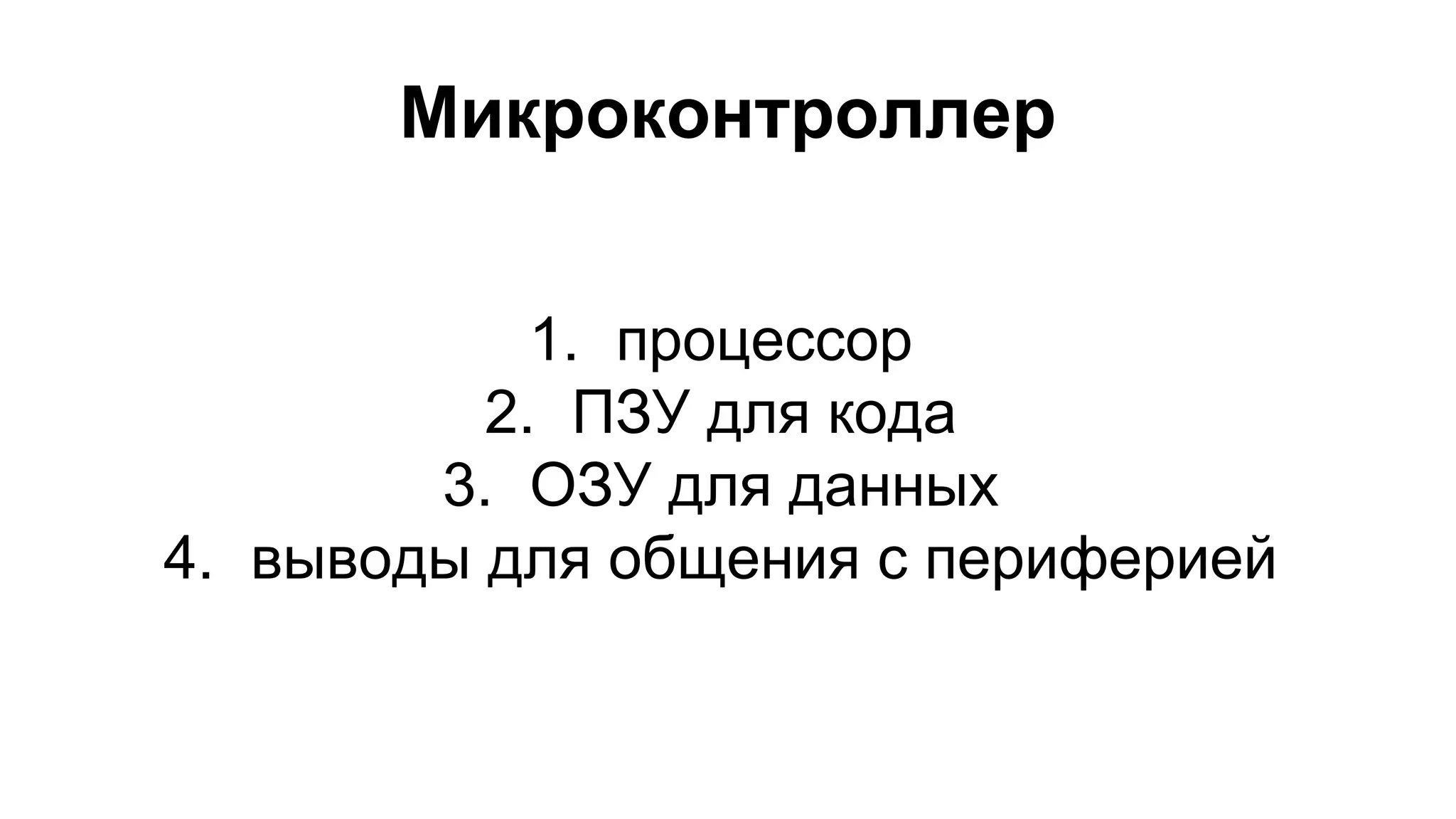

- 8. Микроконтроллер 1. процессор 2. ПЗУ для кода 3. ОЗУ для данных 4. выводы для общения с периферией

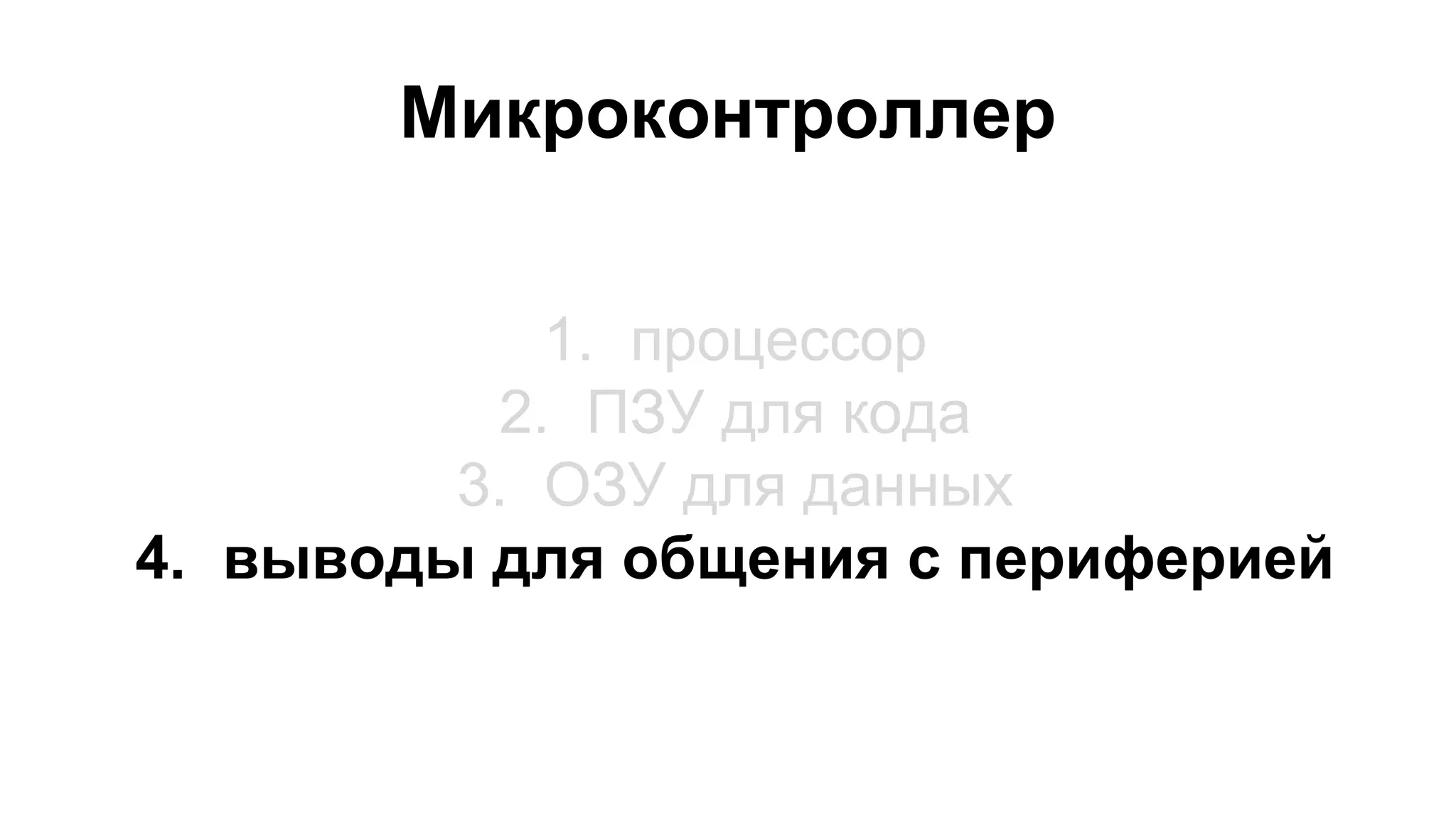

- 9. Микроконтроллер 1. процессор 2. ПЗУ для кода 3. ОЗУ для данных 4. выводы для общения с периферией
- 10. Выводы 1. питание 2. цифровые входы/выходы 3. аналоговые входы 4. последовательный порт 5. I2C, SPI

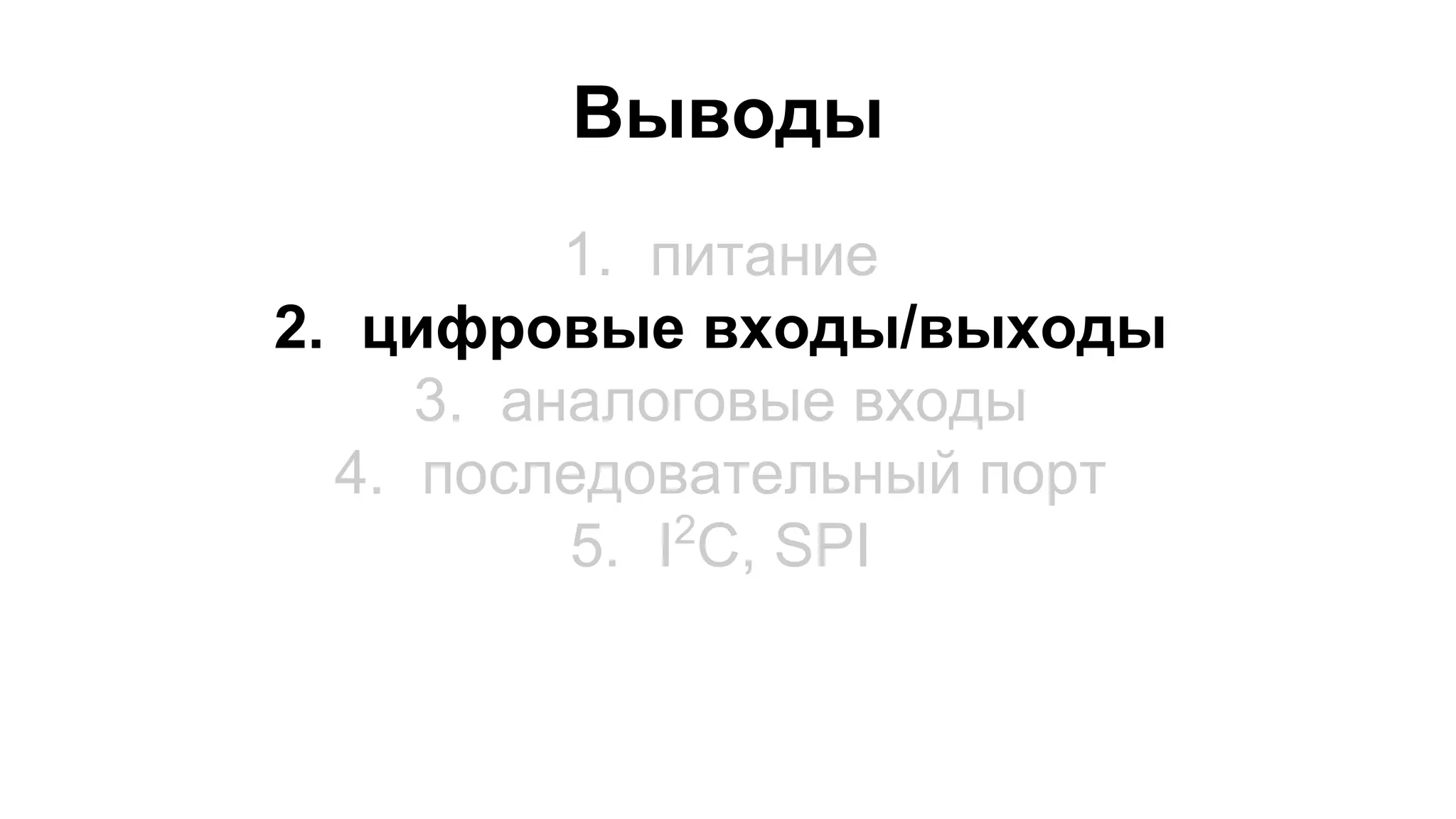

- 11. Выводы 1. питание 2. цифровые входы/выходы 3. аналоговые входы 4. последовательный порт 5. I2C, SPI

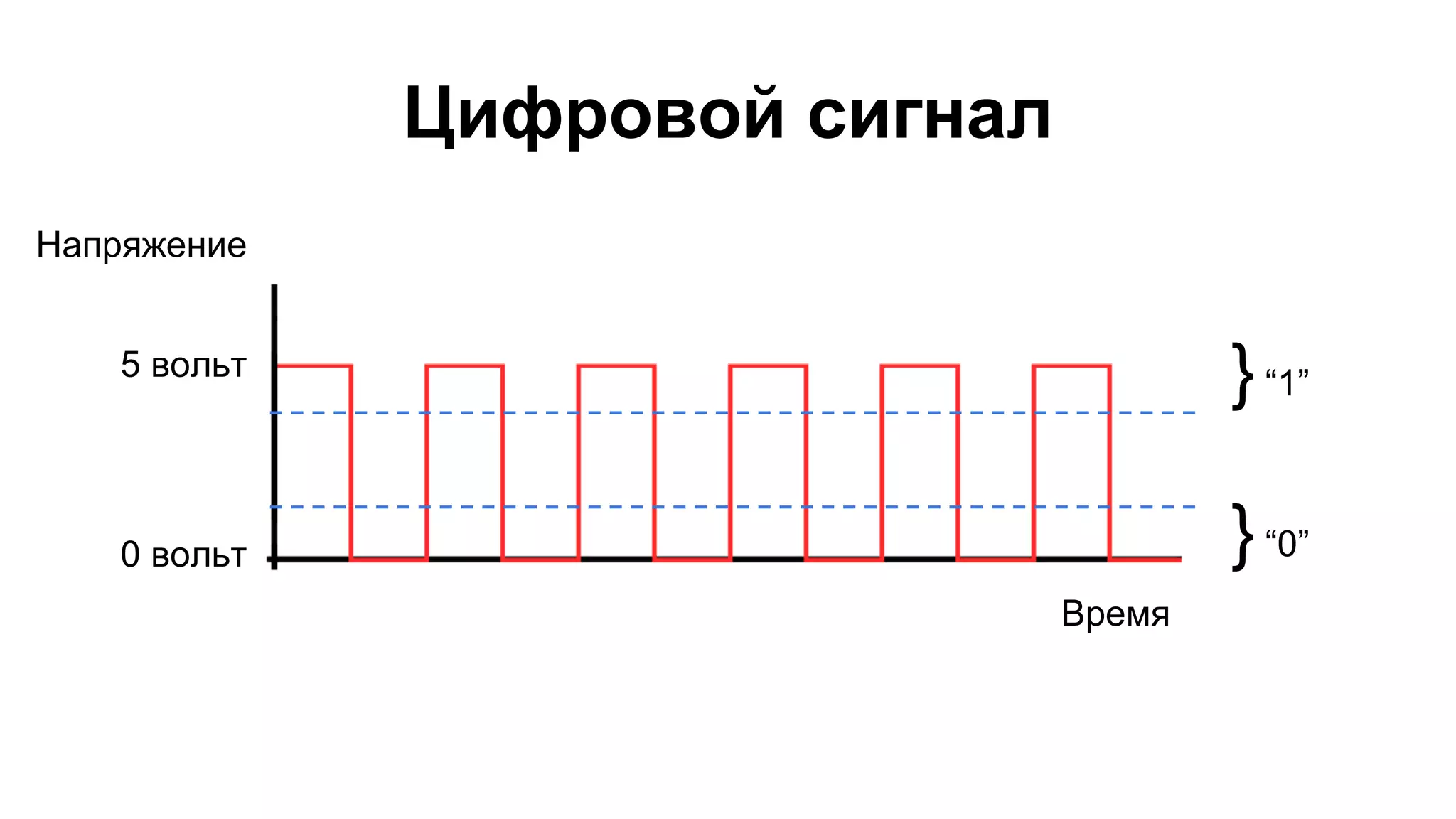

- 12. Цифровой сигнал Напряжение Время 5 вольт 0 вольт } “1” } “0”

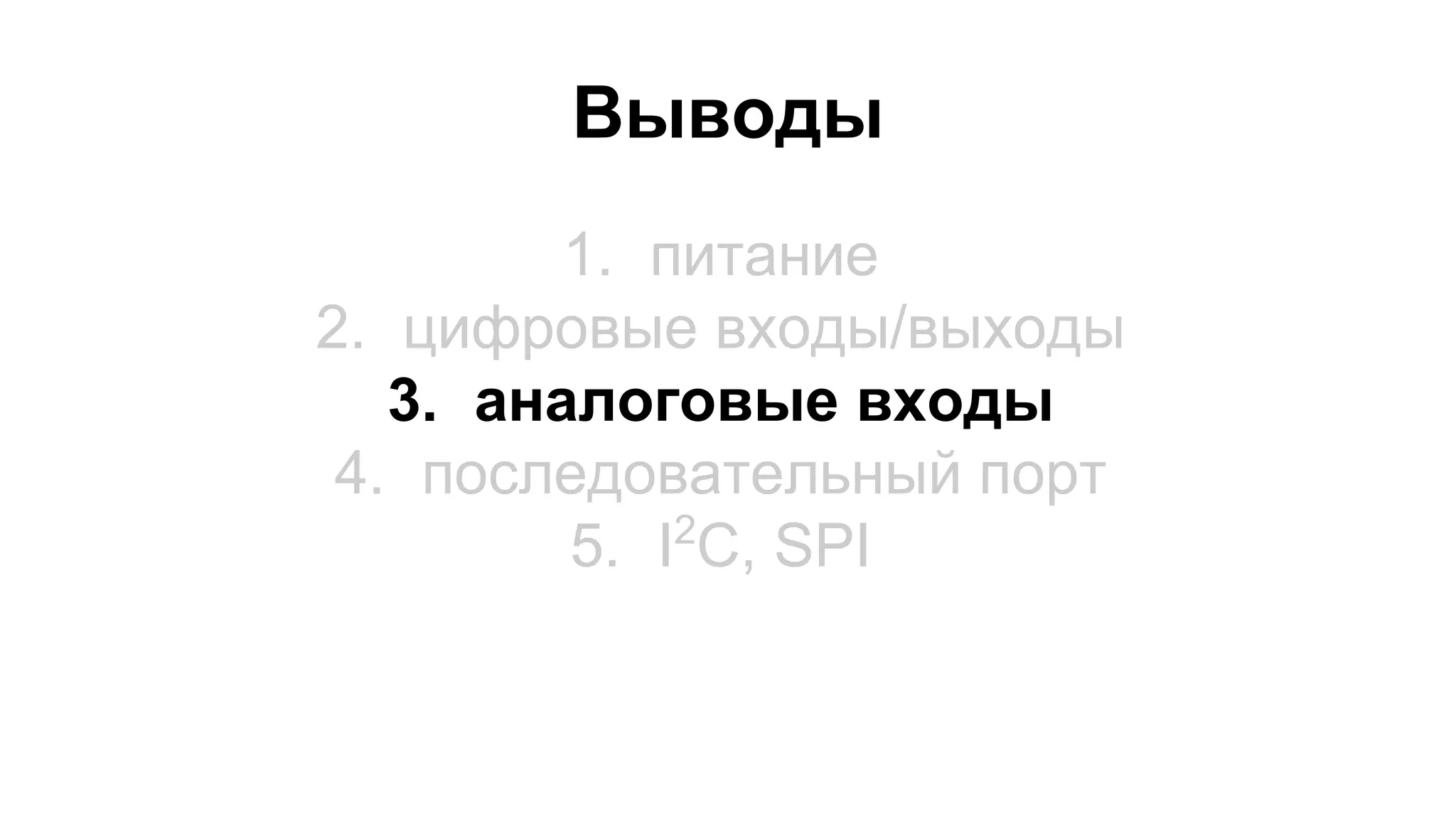

- 13. Выводы 1. питание 2. цифровые входы/выходы 3. аналоговые входы 4. последовательный порт 5. I2C, SPI

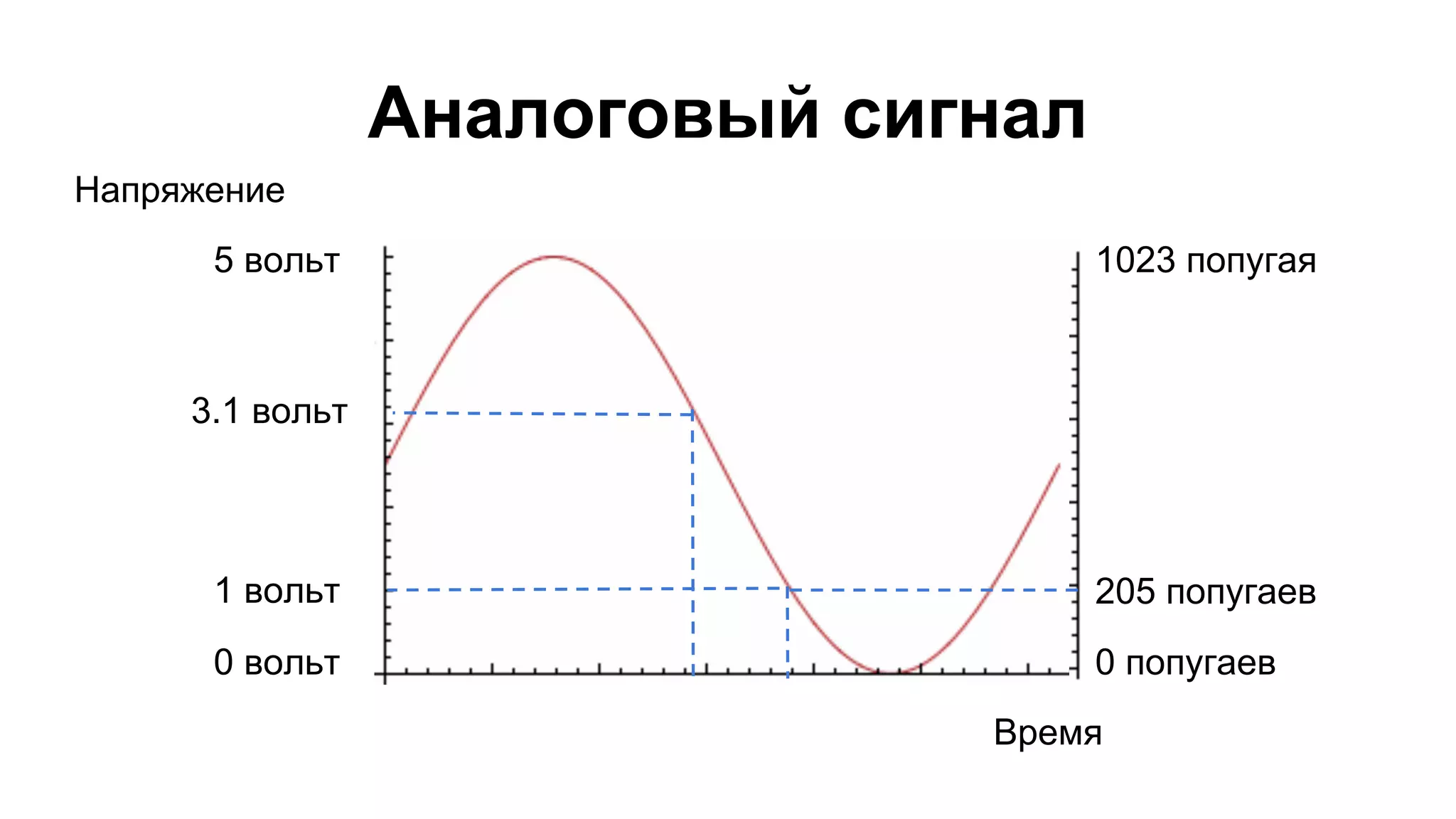

- 14. Аналоговый сигнал Напряжение 1023 попугая 205 попугаев Время 5 вольт 3.1 вольт 1 вольт 0 вольт 0 попугаев

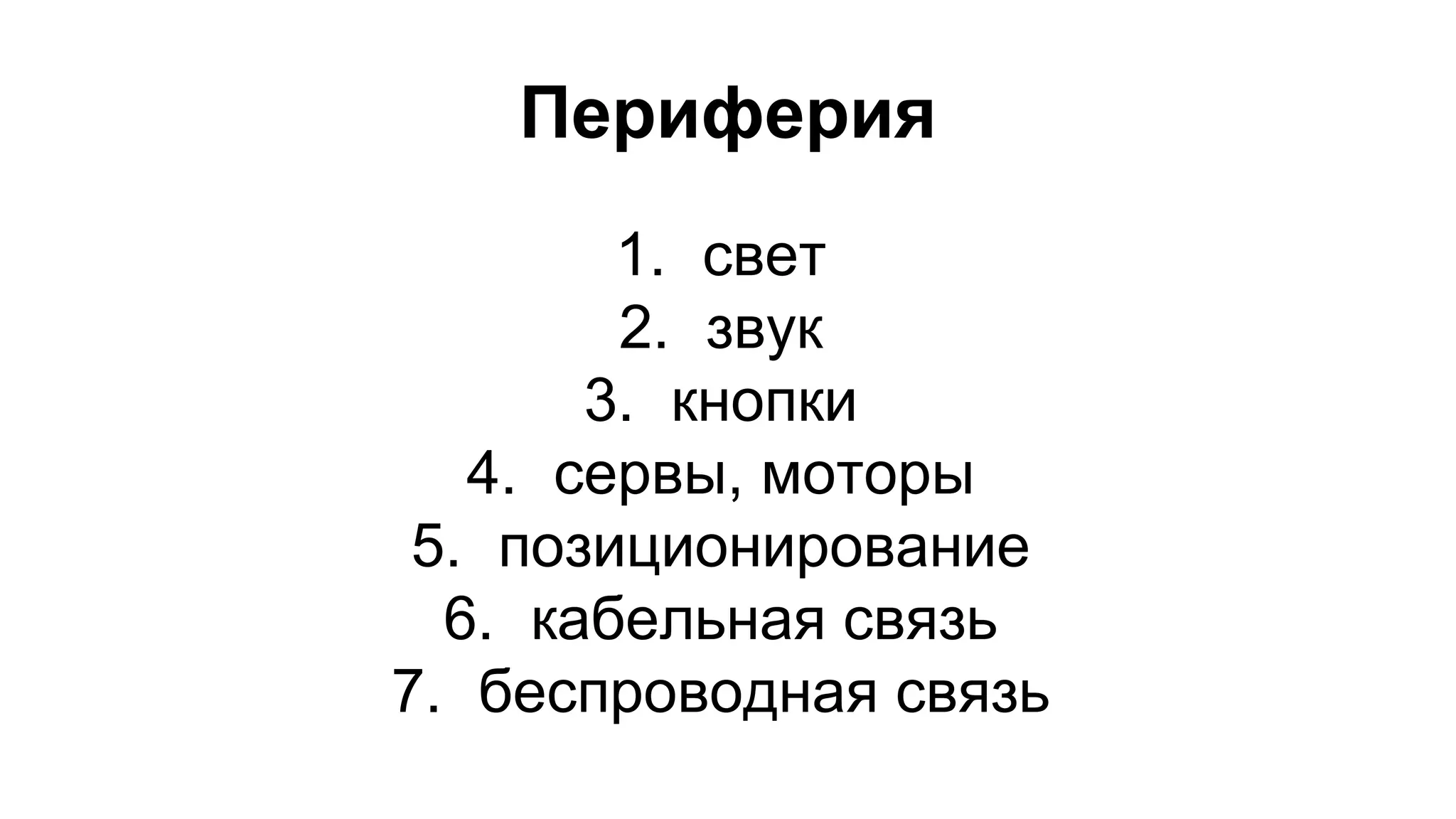

- 15. Периферия 1. свет 2. звук 3. кнопки 4. сервы, моторы 5. позиционирование 6. кабельная связь 7. беспроводная связь

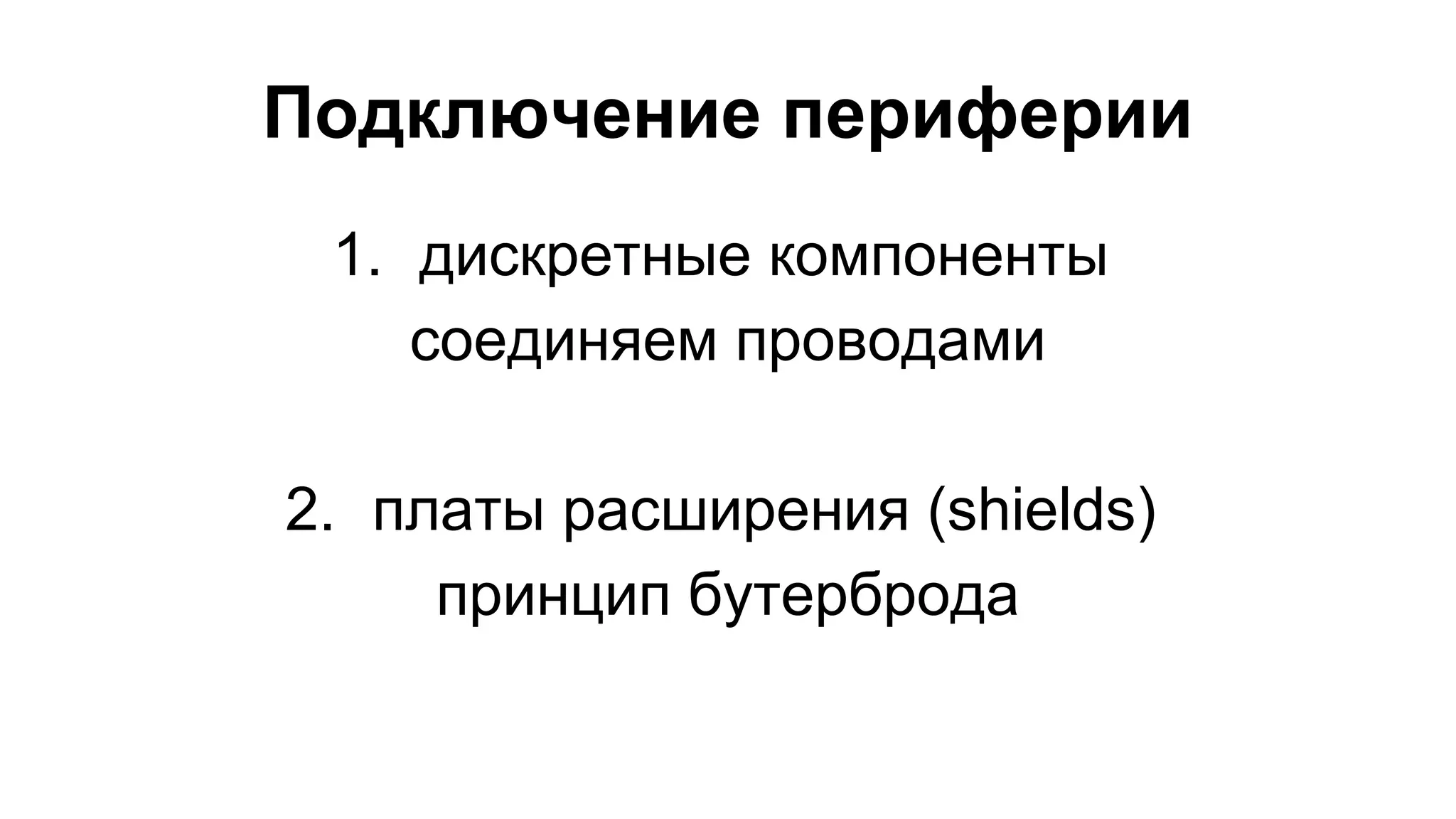

- 16. Подключение периферии 1.дискретные компоненты соединяем проводами 2. платы расширения (shields) принцип бутерброда

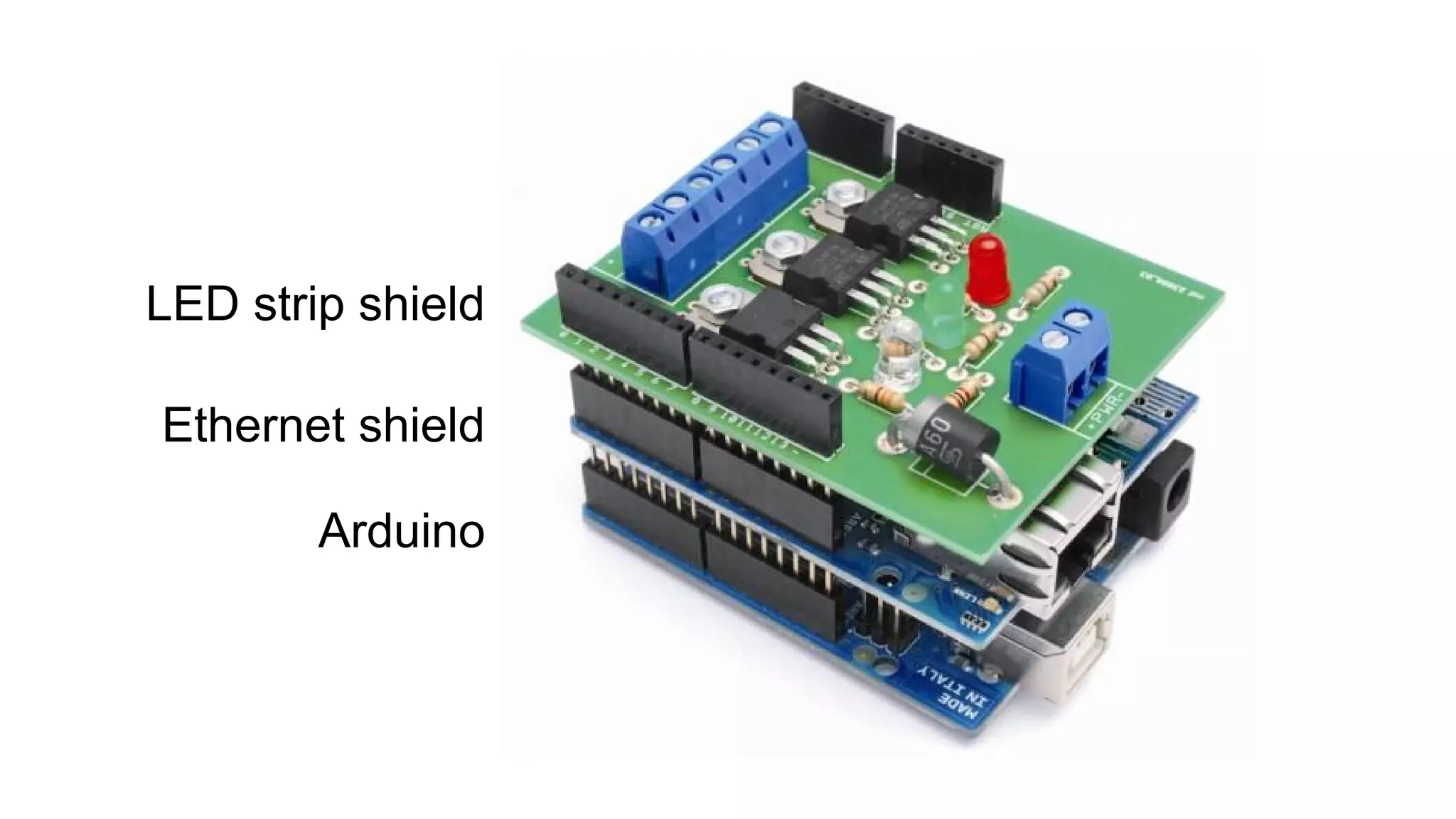

- 17. LED strip shield Ethernet shield Arduino
- 18. Arduino 1. Аппаратнаяплатформа 2. Простая IDE 3. Стандартная библиотека

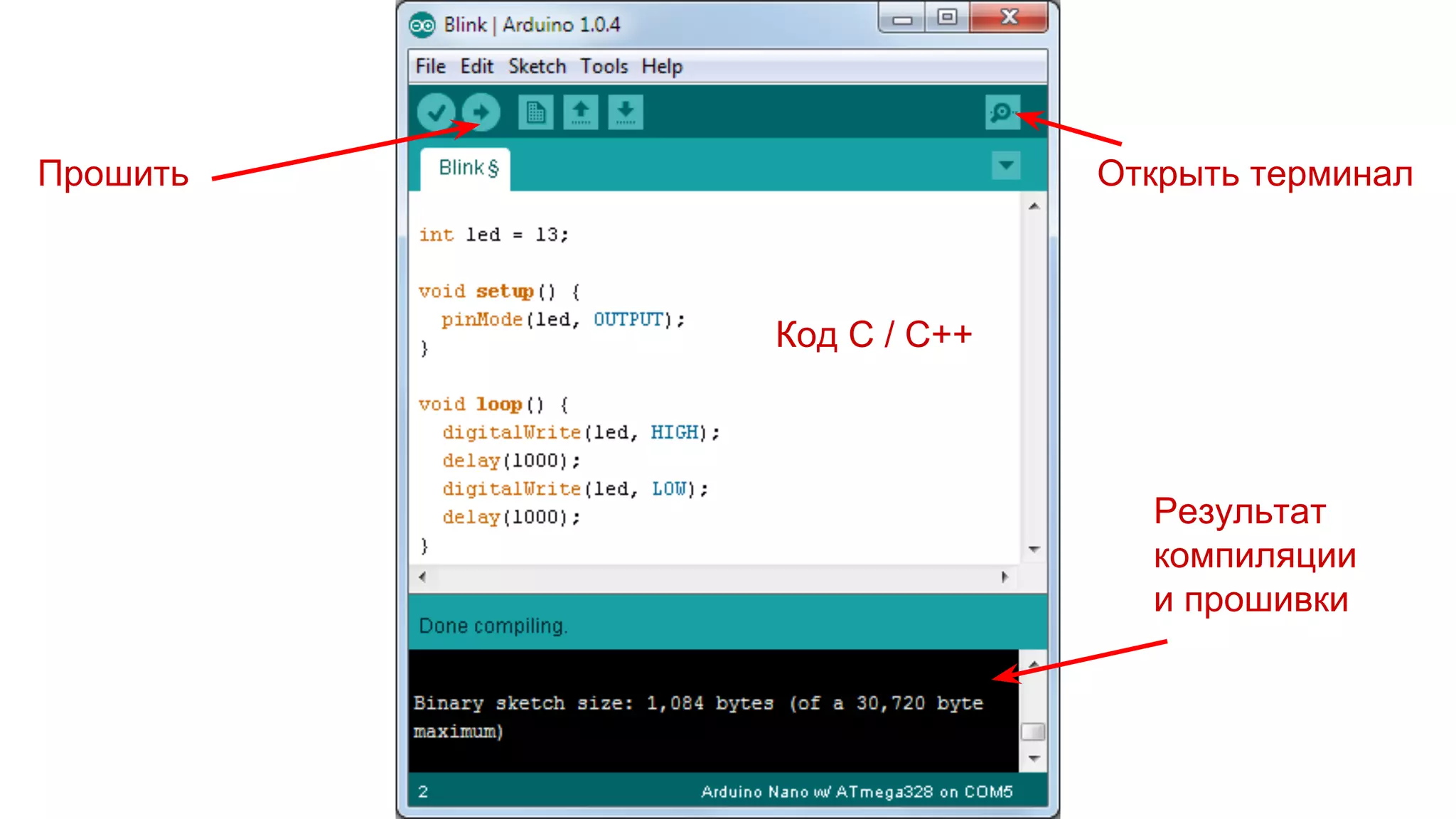

- 19. Открыть терминал Результат компиляции и прошивки Код С / С++ Прошить
- 20. Альтернативные IDE 1.Eclipse 2. Netbeans 3. Visual Studio 4. vim + Makefile
- 21. Arduino 1. Аппаратнаяплатформа 2. Простая IDE 3. Стандартная библиотека

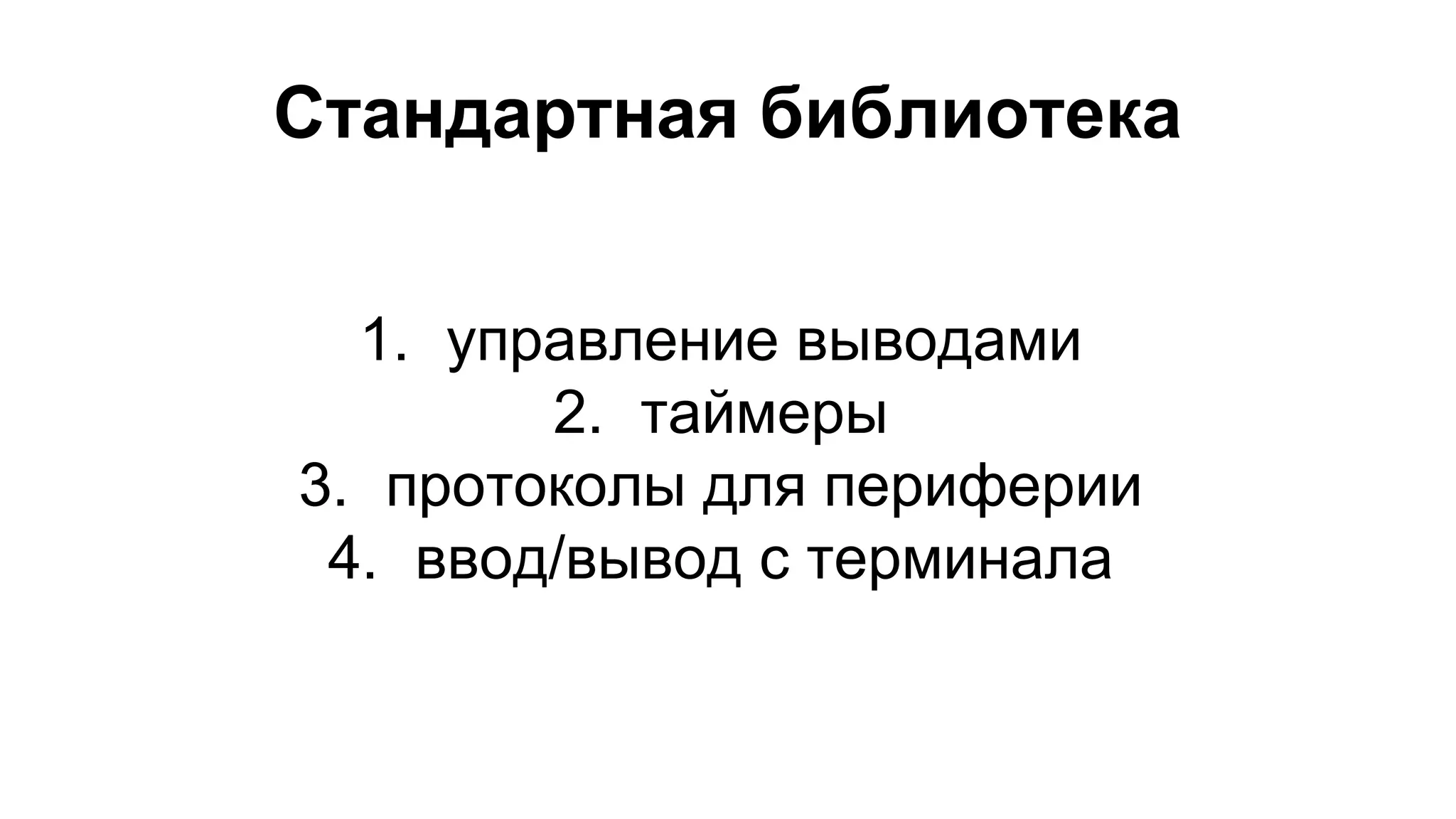

- 22. Стандартная библиотека 1.управление выводами 2. таймеры 3. протоколы для периферии 4. ввод/вывод с терминала

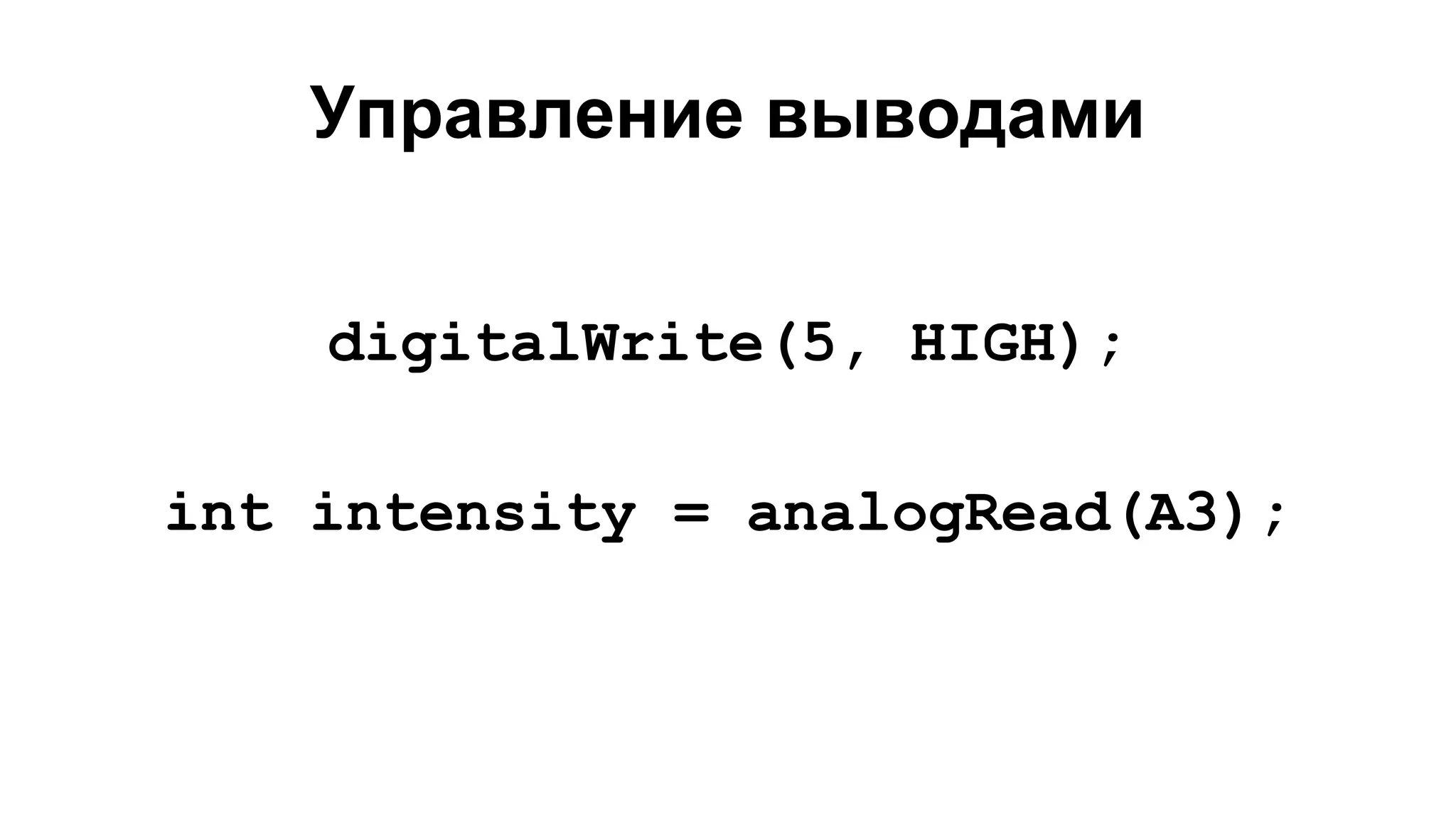

- 23. Управление выводами digitalWrite(5,HIGH); int intensity = analogRead(A3);

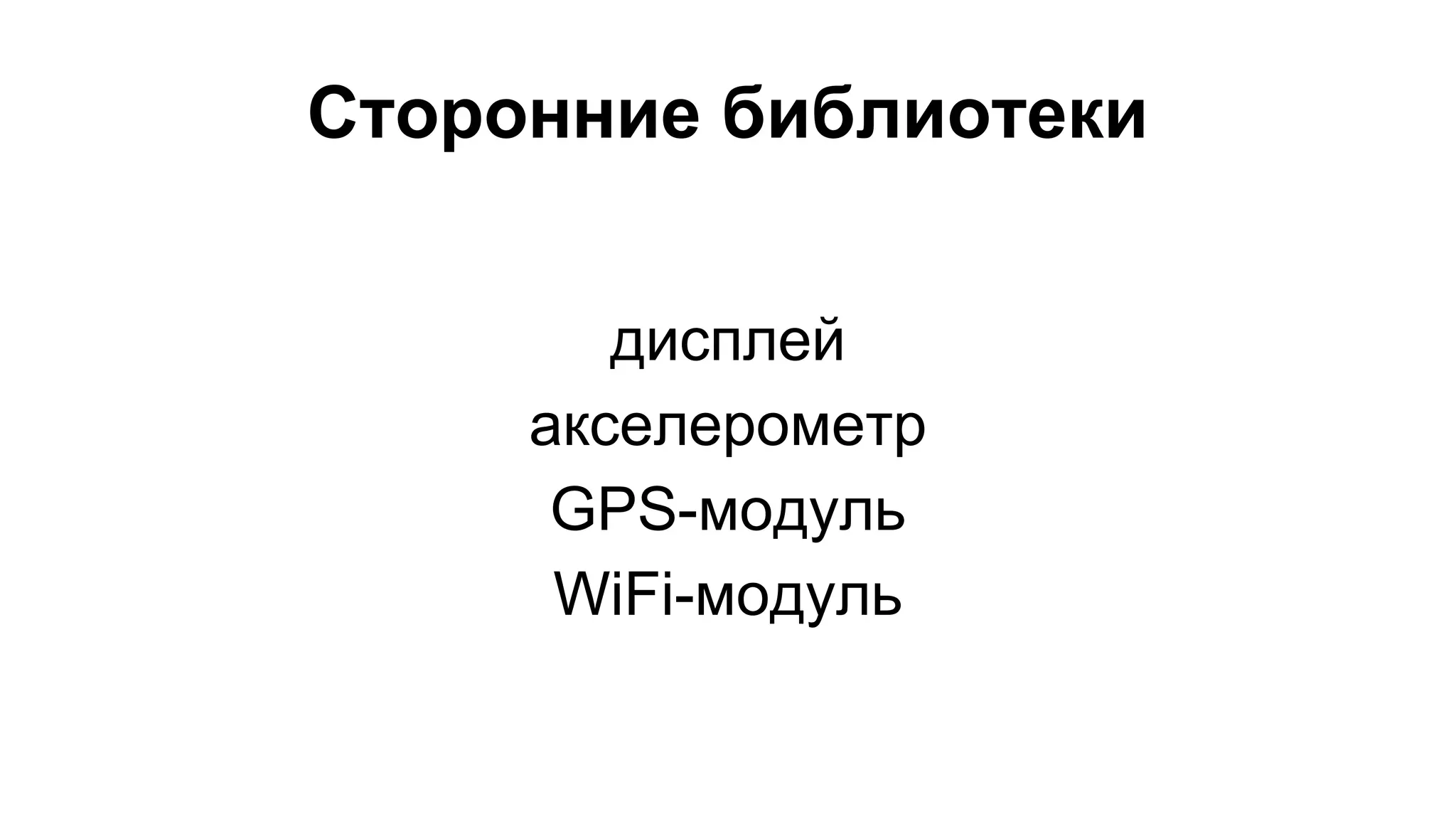

- 24. Сторонние библиотеки дисплей акселерометр GPS-модуль WiFi-модуль

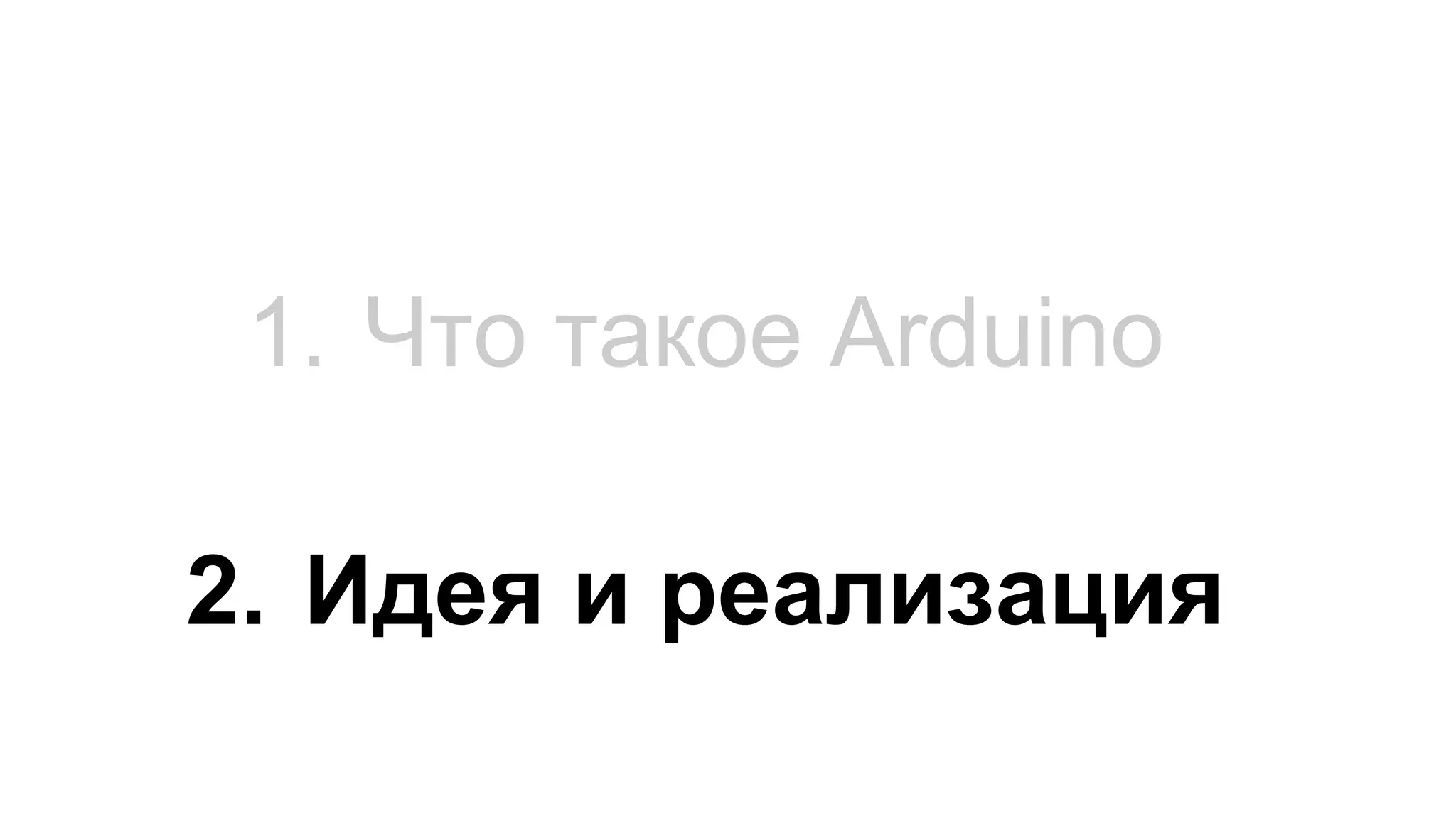

- 26. 1. Что такоеArduino 2. Идея и реализация

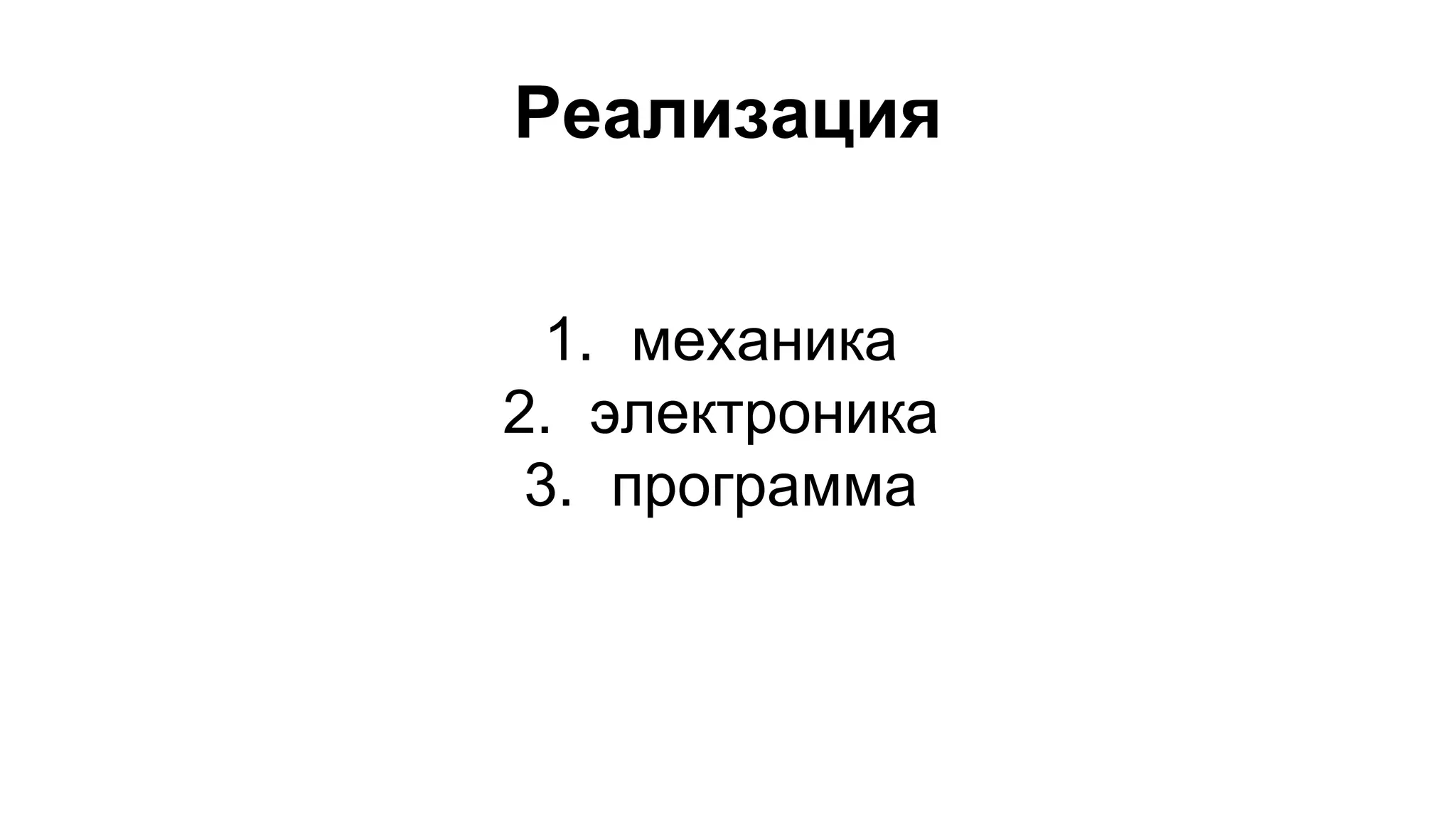

- 28. Реализация 1. механика 2. электроника 3. программа
- 29. Реализация 1. механика 2. электроника 3. программа

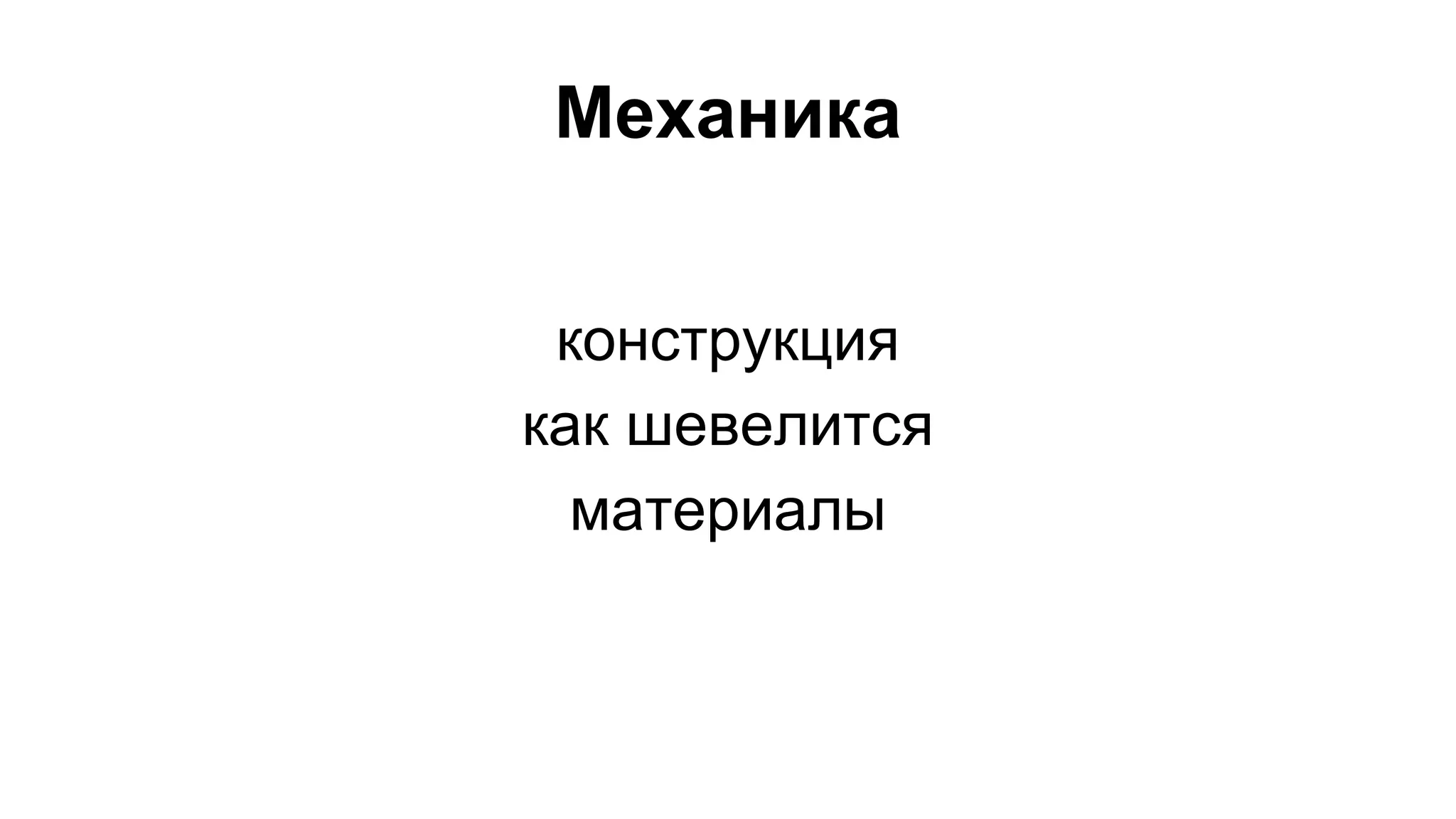

- 30. Механика конструкция какшевелится материалы
- 31. Конструкция лабиринта лабиринтс шариком сверху плоская платформа наклоняющий механизм под ней

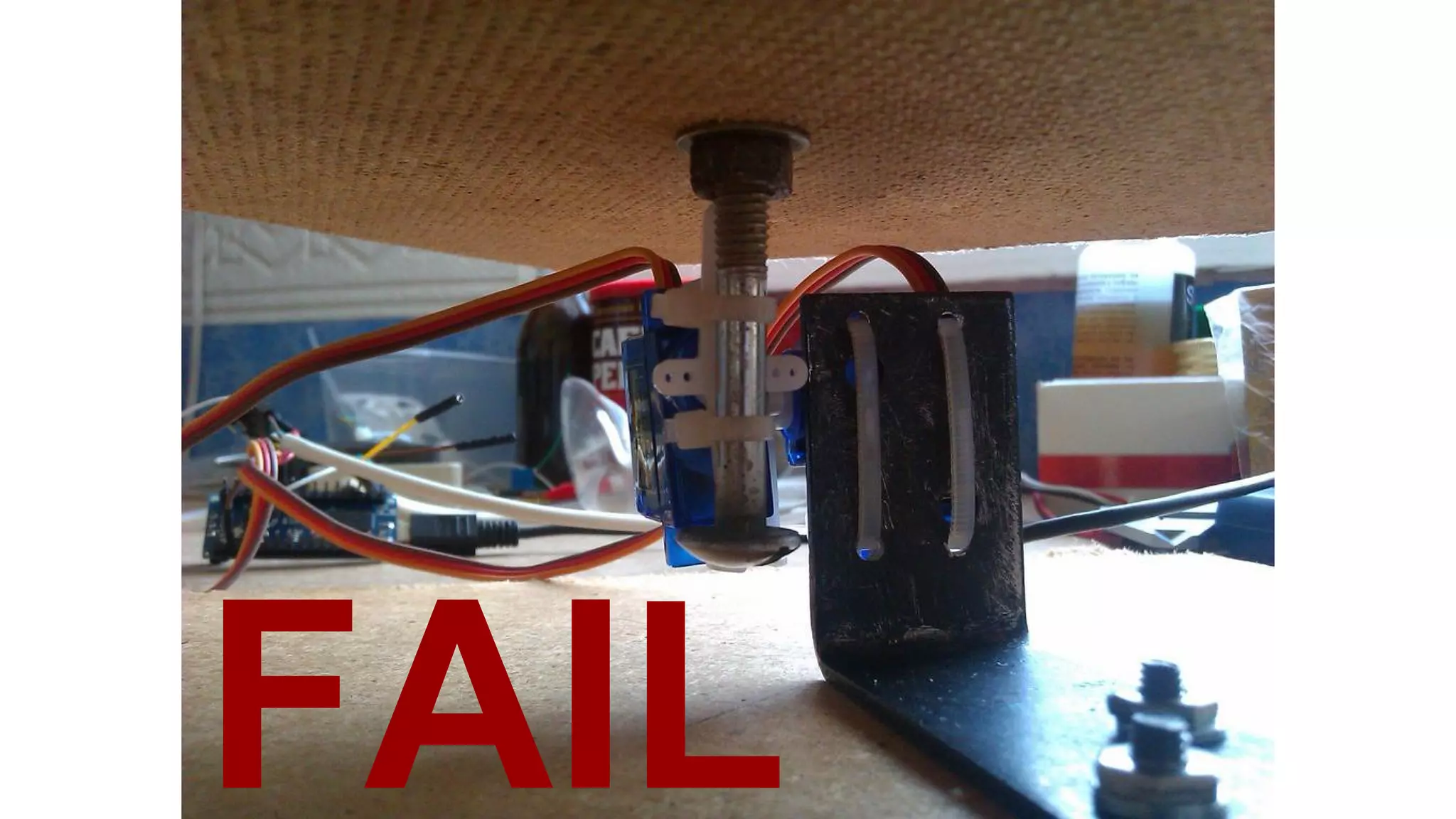

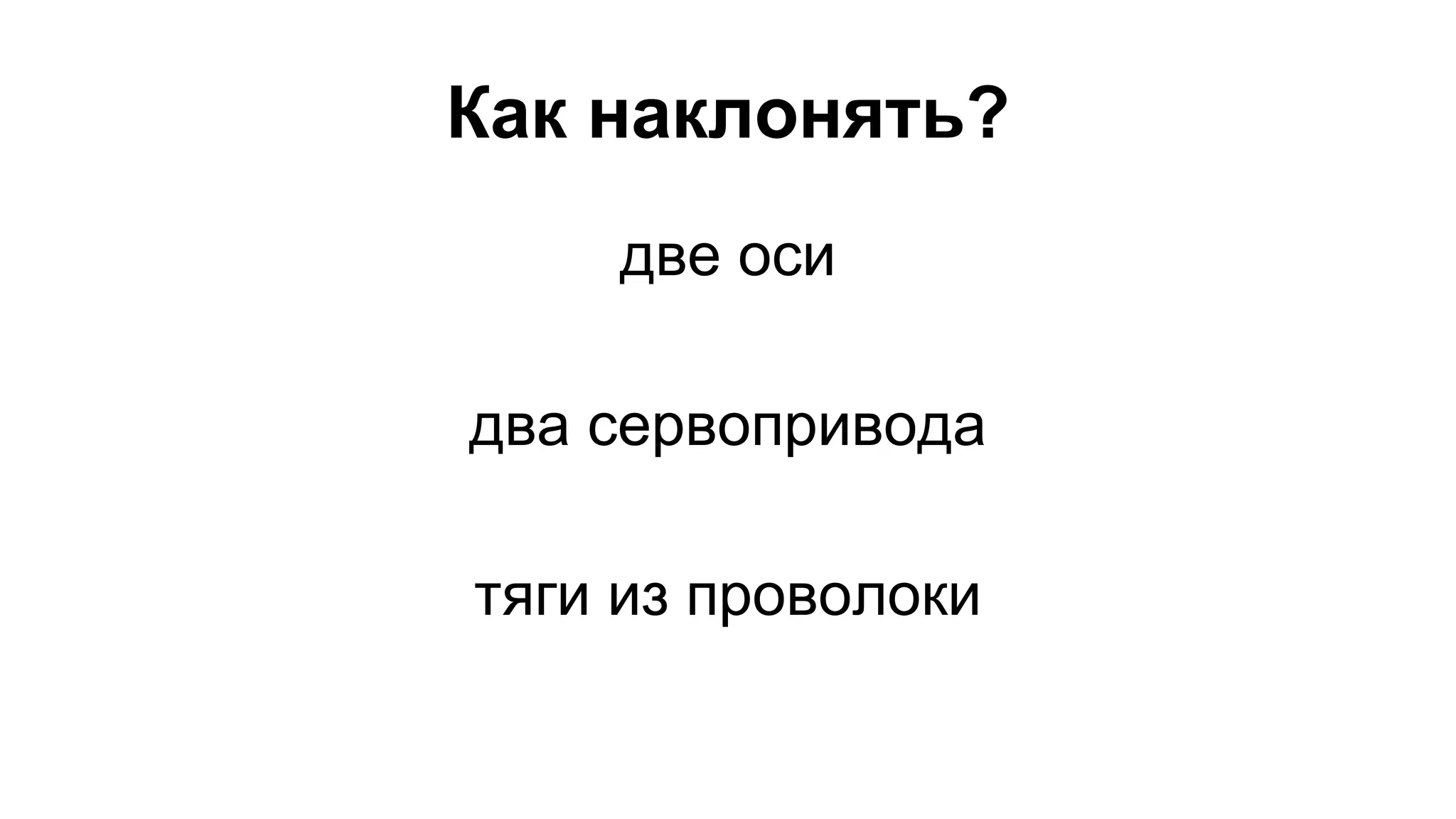

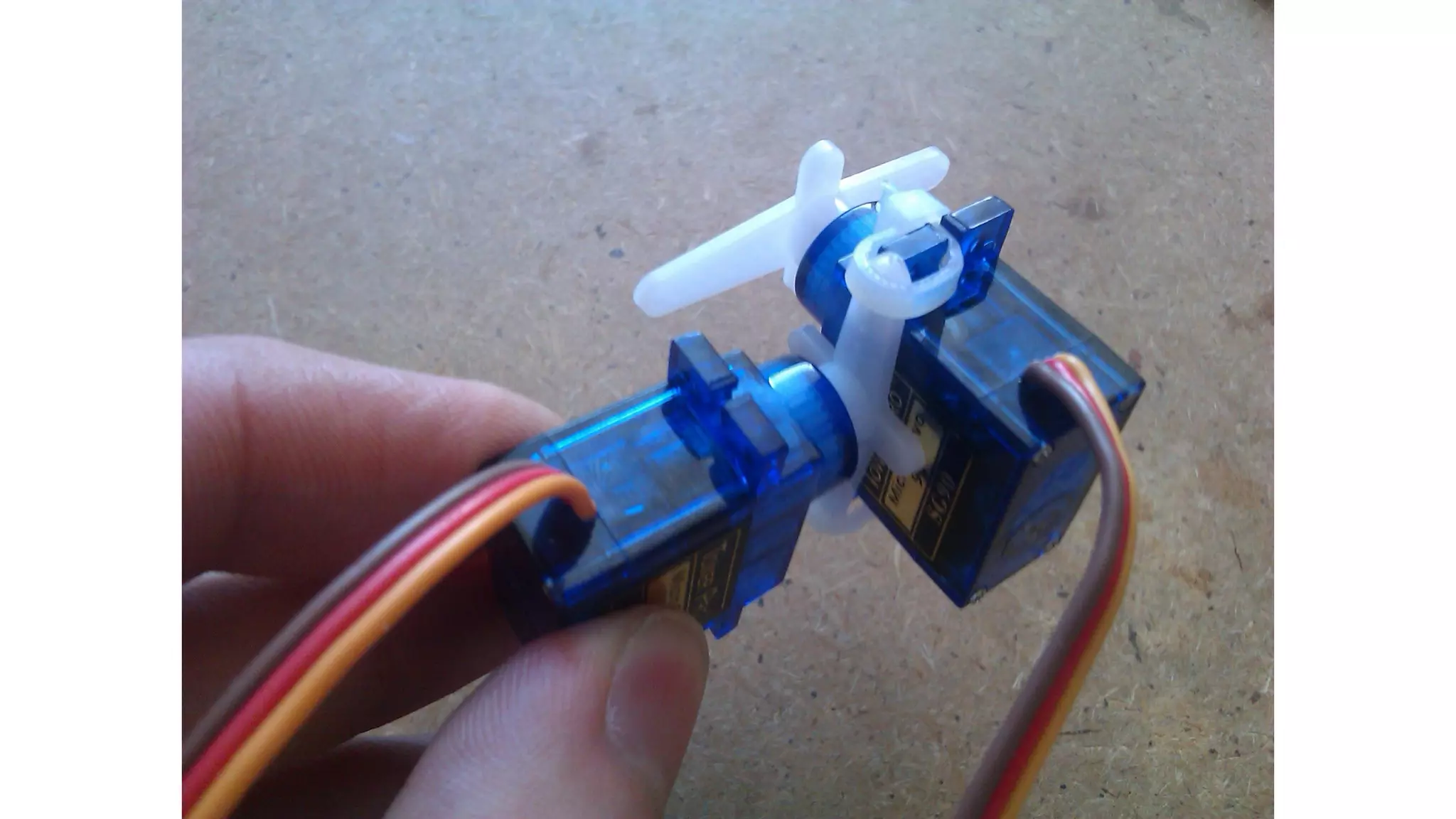

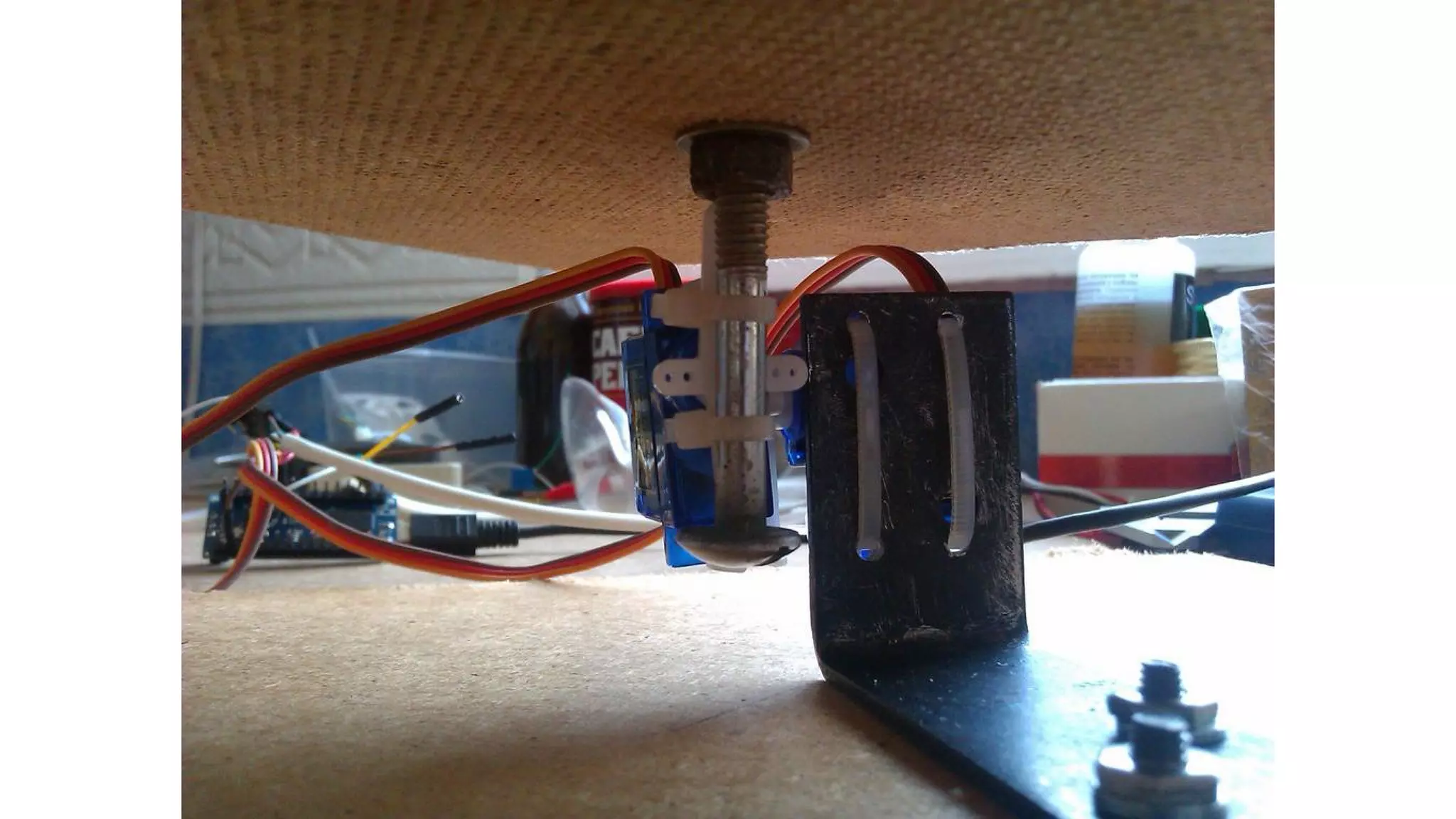

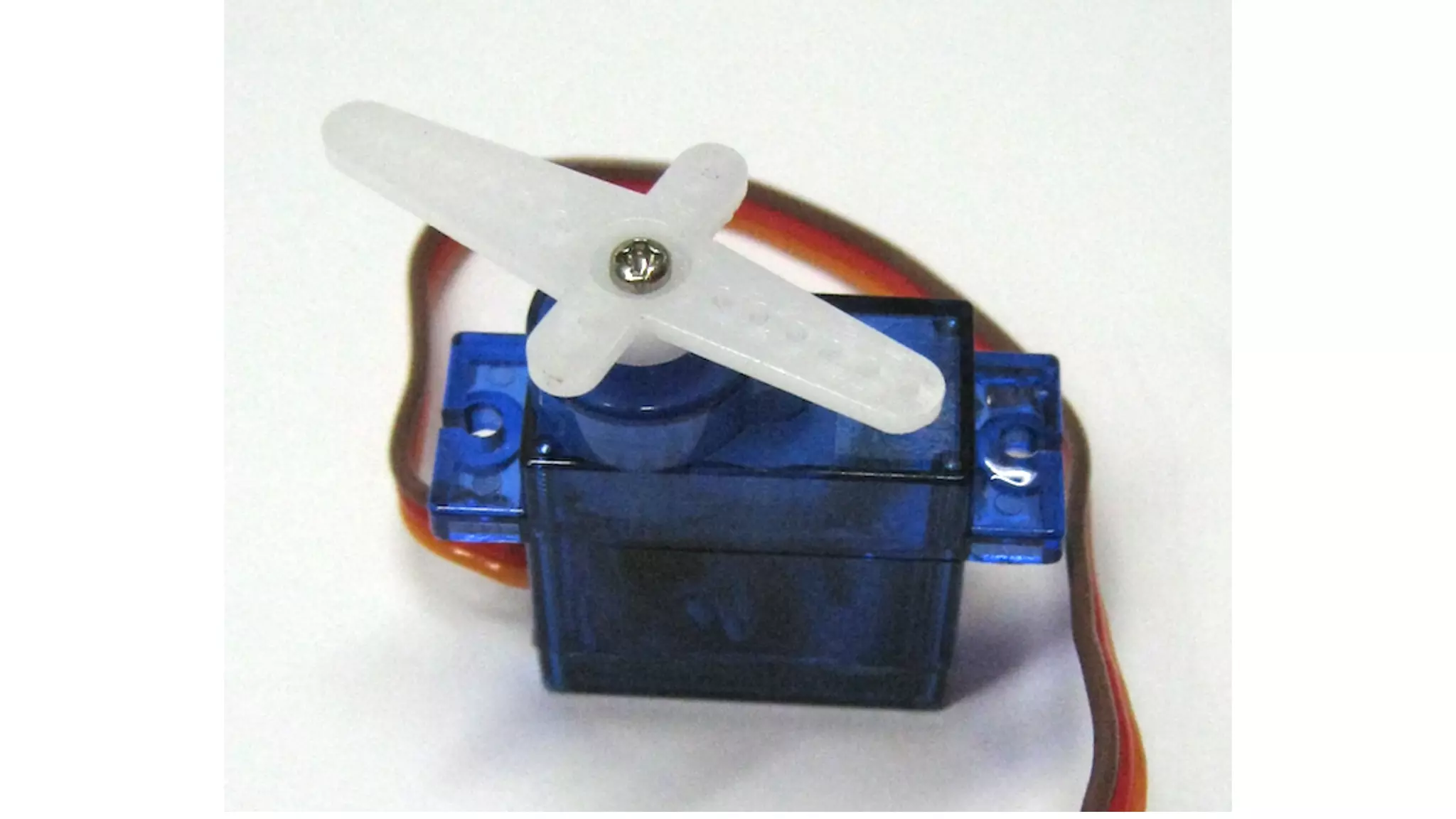

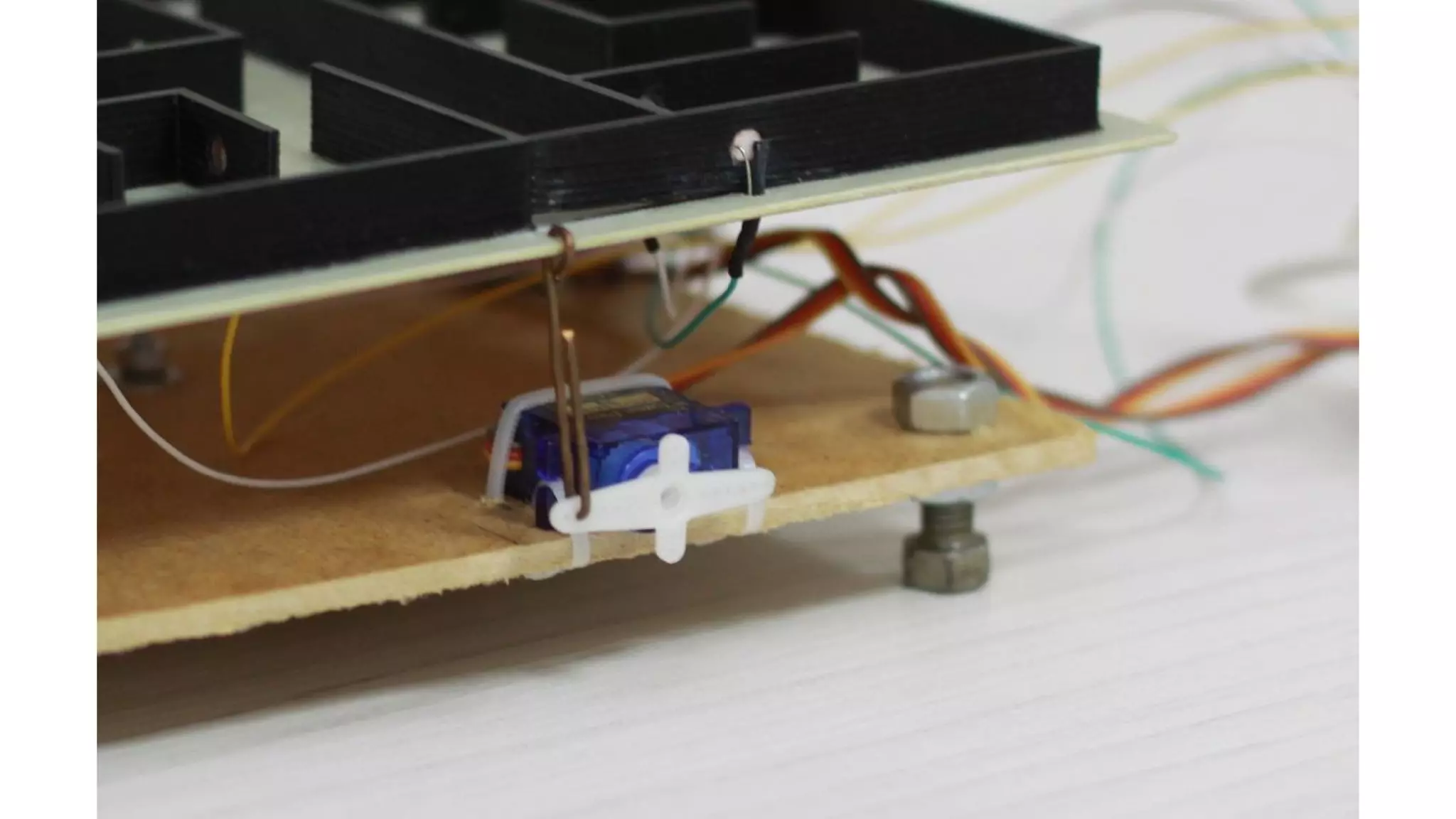

- 32. Как наклонять? двеоси два сервопривода тяги из проволоки

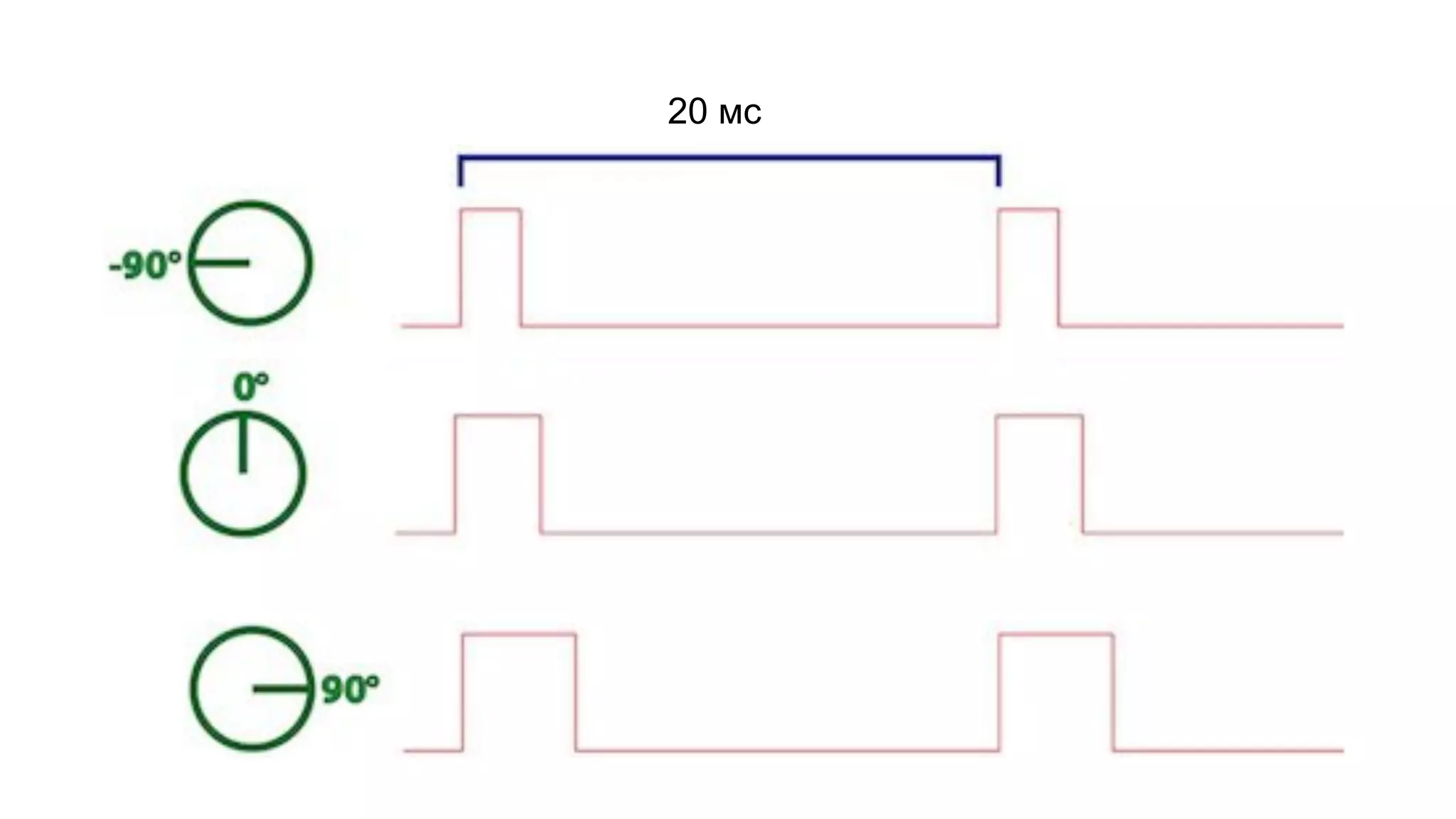

- 34.
- 37.
- 40. Механика конструкция какшевелится материалы

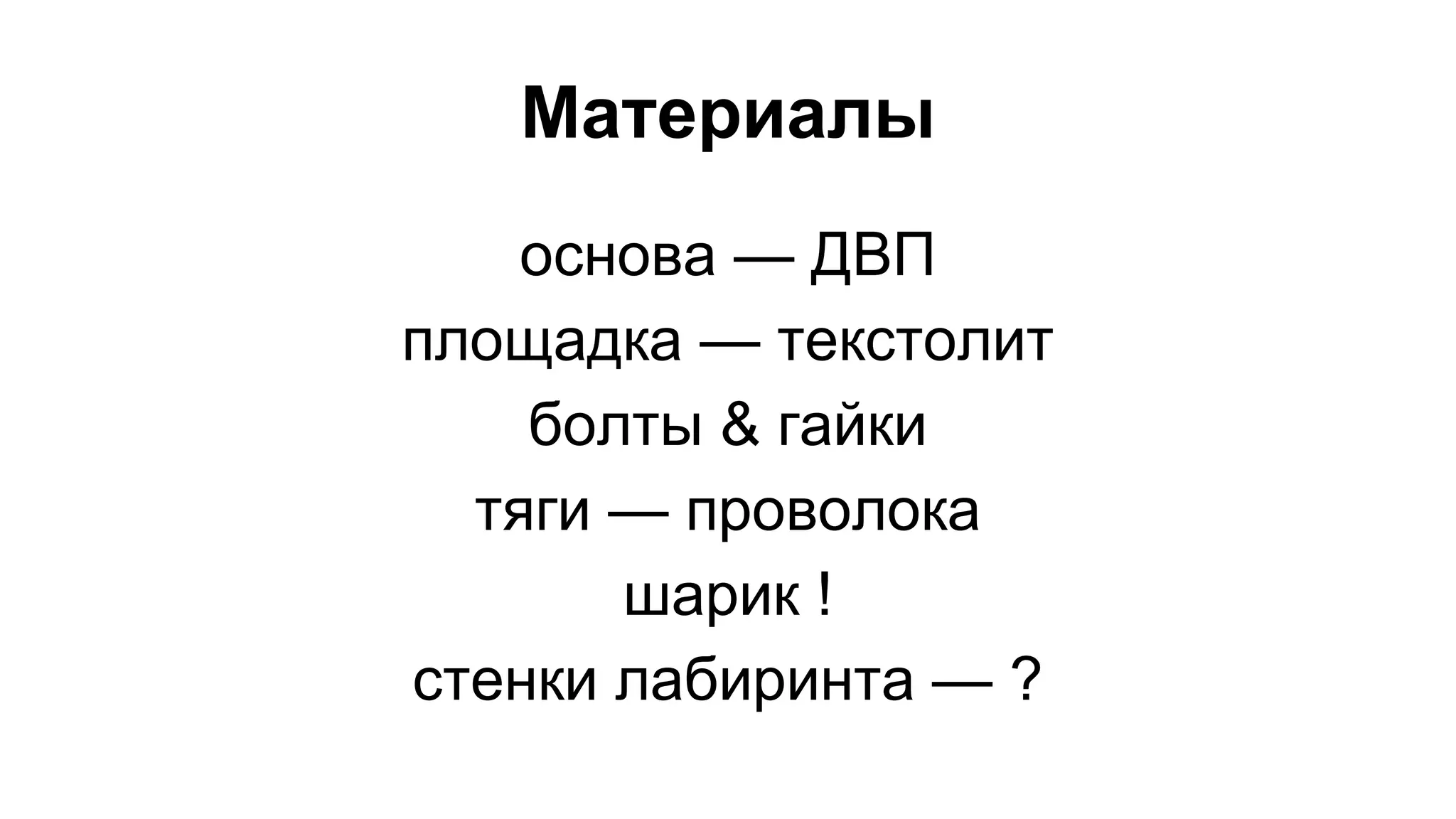

- 42. Материалы основа —ДВП площадка — текстолит болты & гайки тяги — проволока шарик ! стенки лабиринта — ?

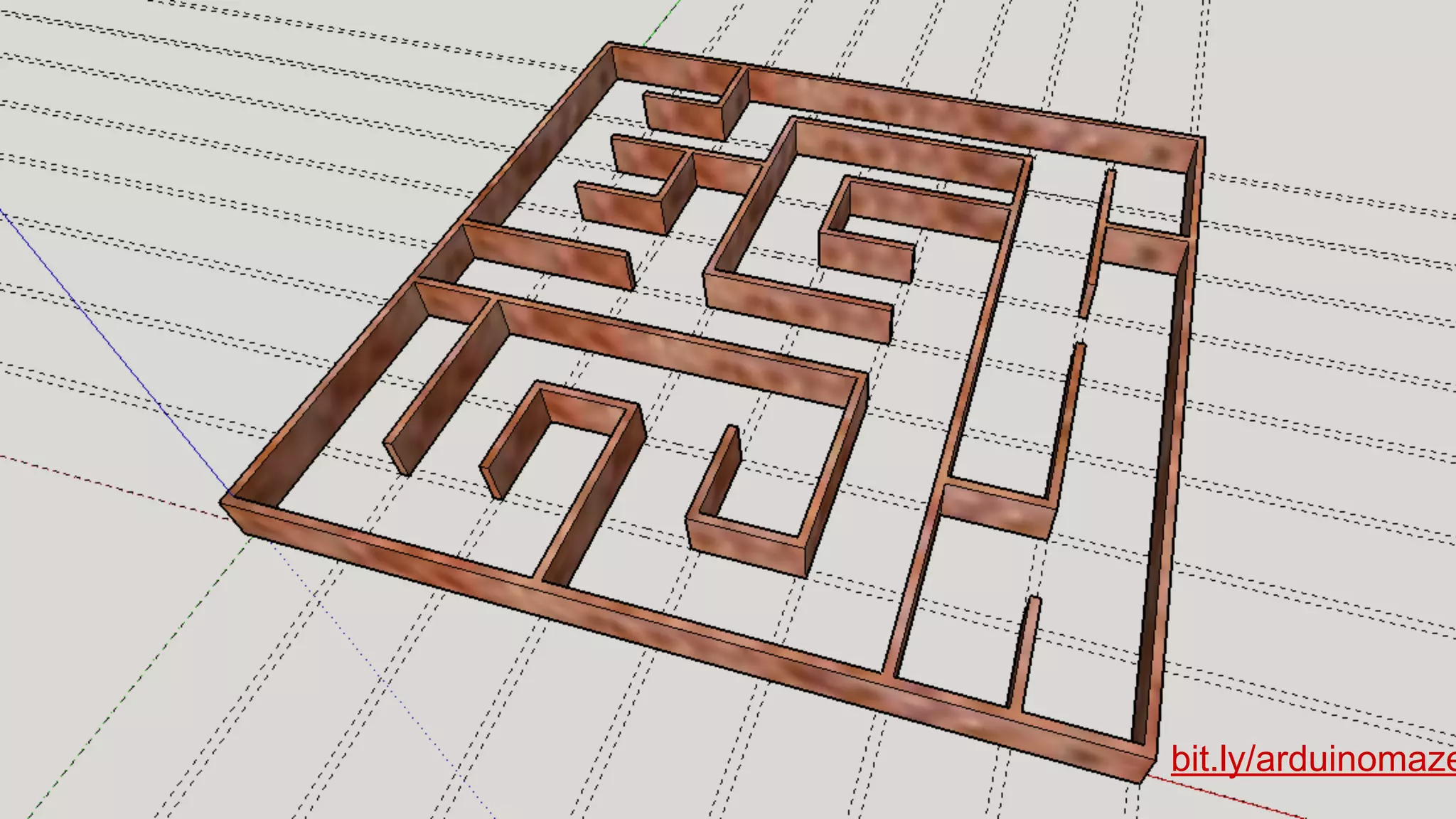

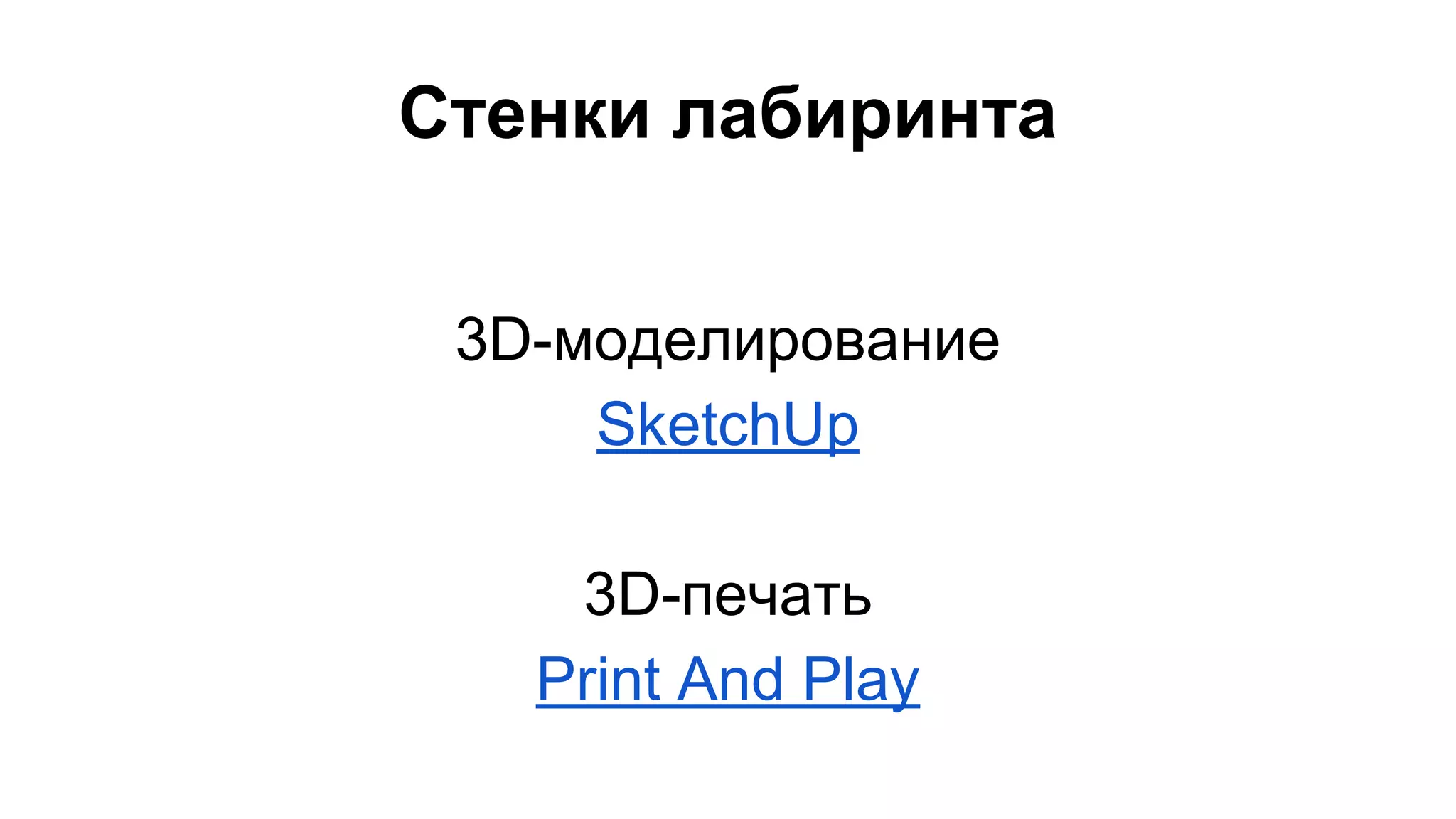

- 43. Стенки лабиринта 3D-моделирование SketchUp 3D-печать Print And Play
- 44.

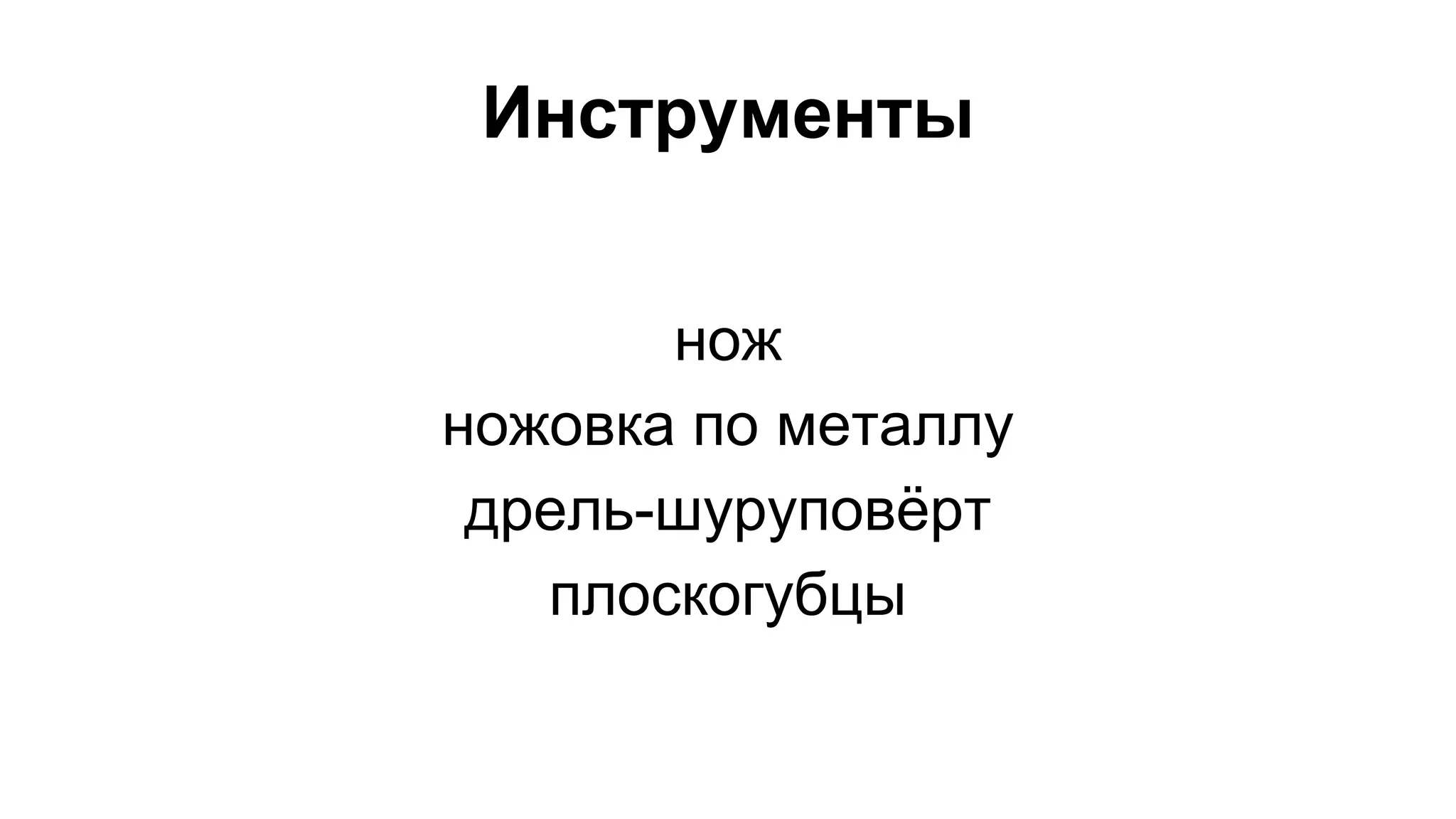

- 45. Инструменты нож ножовкапо металлу дрель-шуруповёрт плоскогубцы

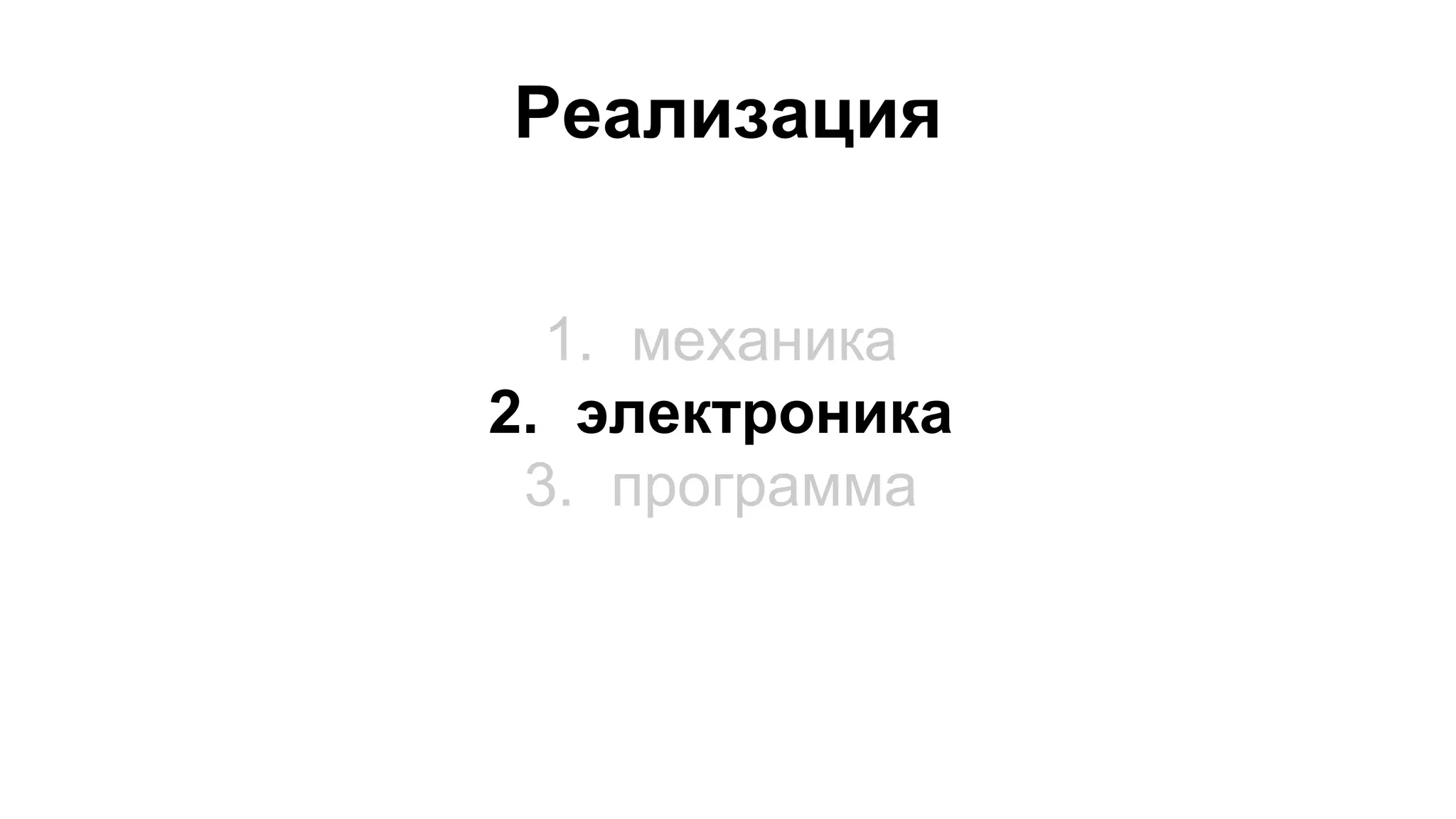

- 46. Реализация 1. механика 2. электроника 3. программа

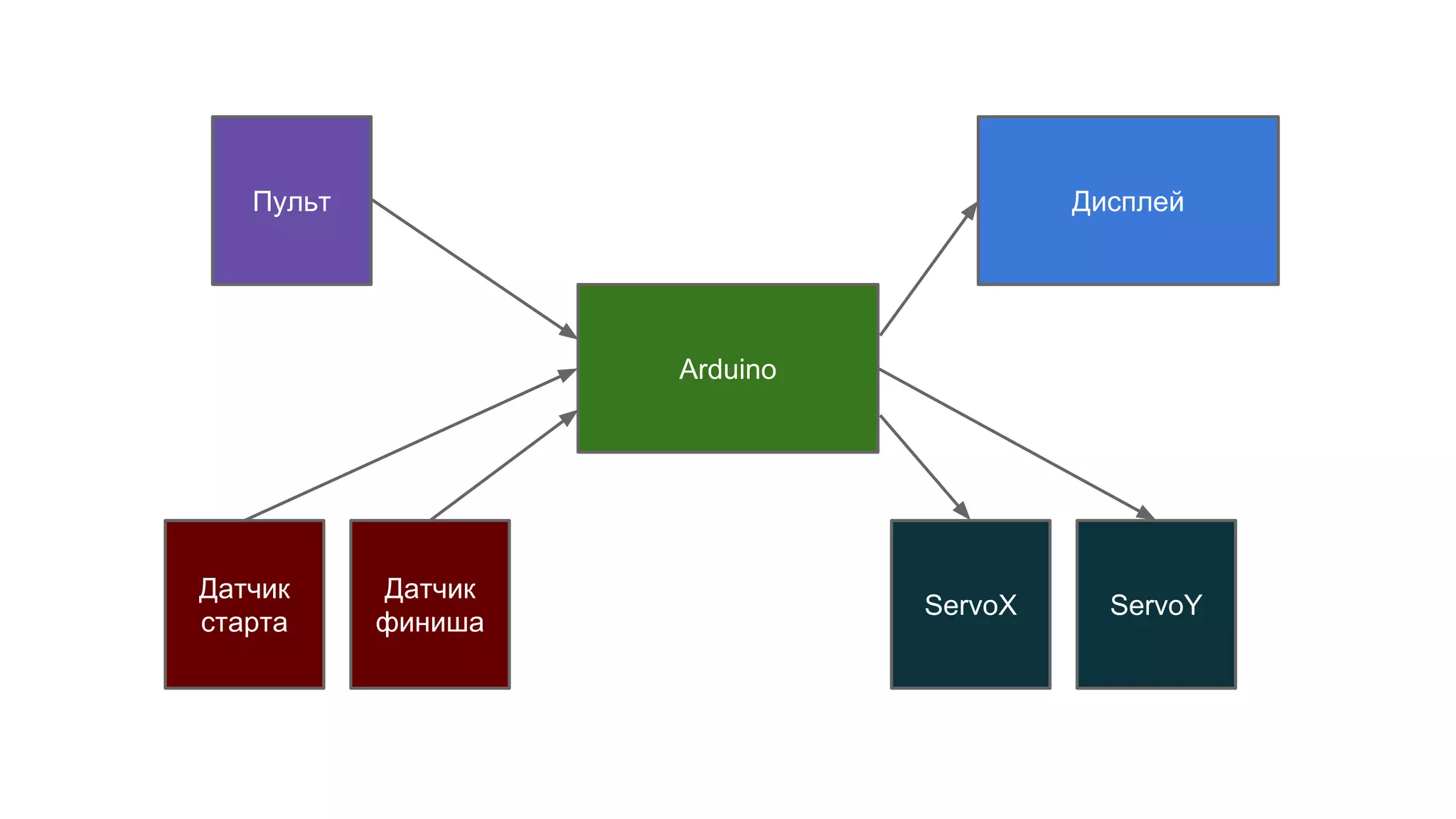

- 47. Пульт Дисплей Arduino Датчик Датчик старта финиша ServoX ServoY

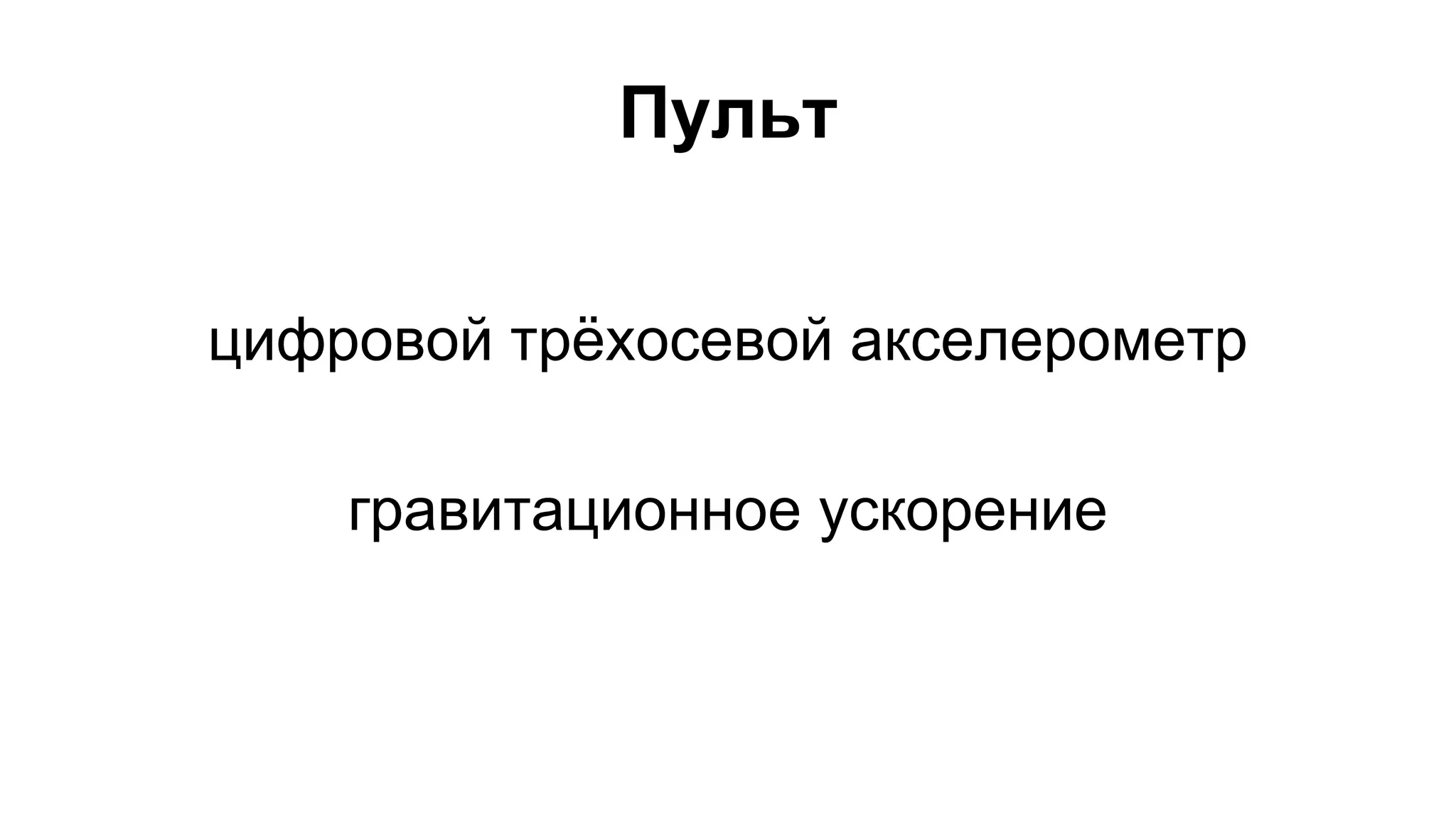

- 48. Пульт цифровой трёхосевойакселерометр гравитационное ускорение

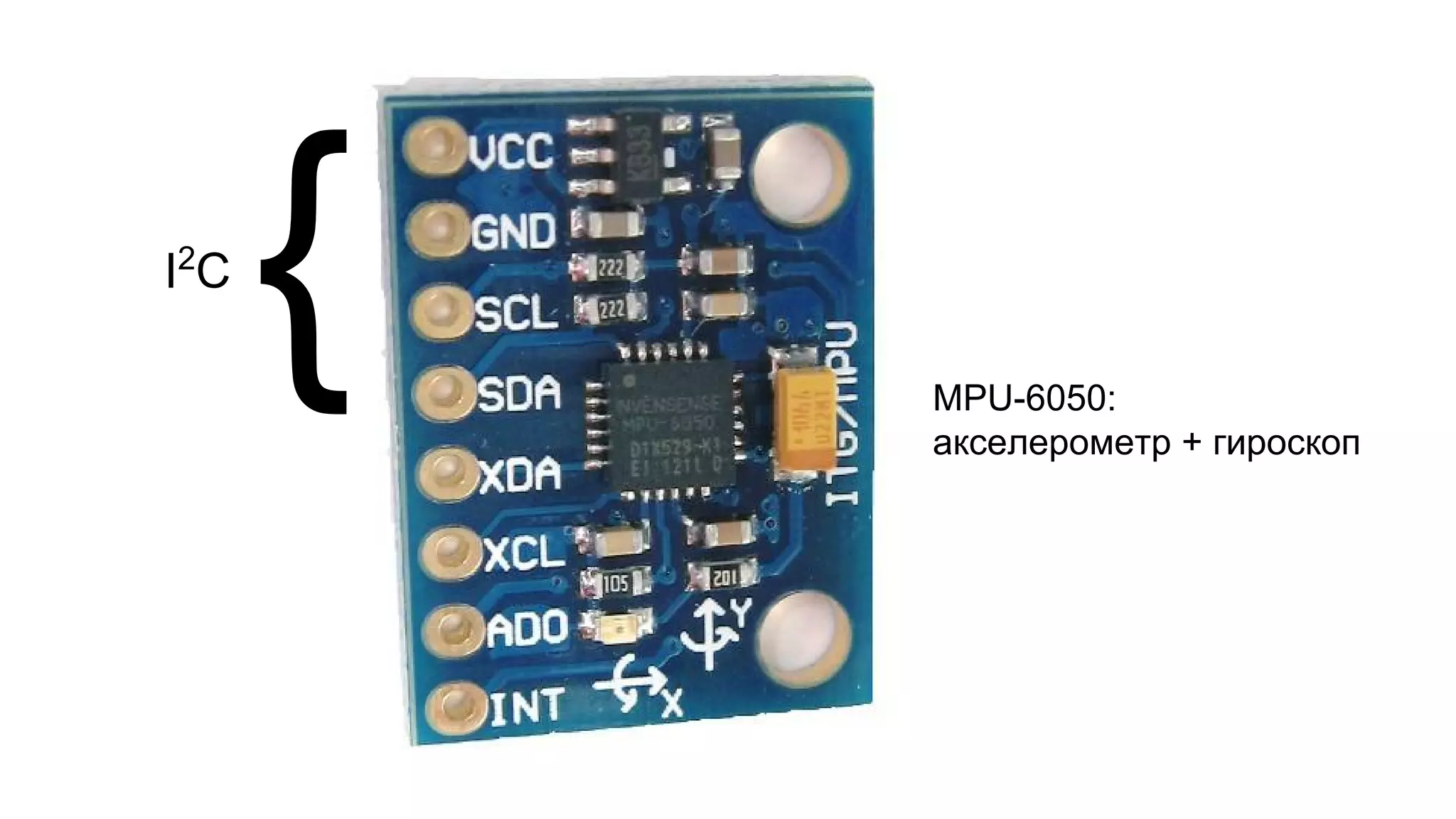

- 49. { MPU-6050: акселерометр+ гироскоп I2C

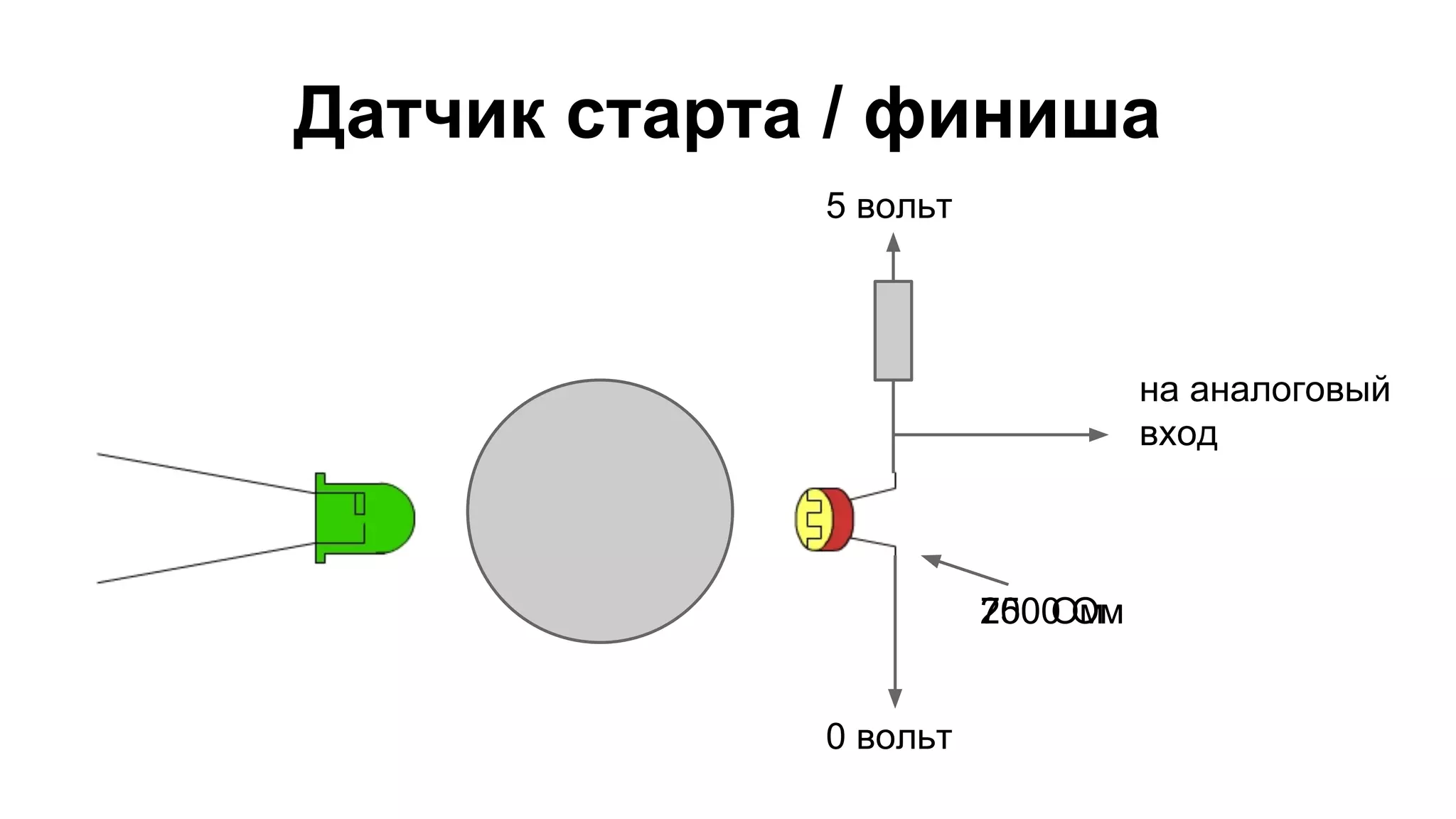

- 50. Датчик старта /финиша 270500 0О Омм 5 вольт 0 вольт на аналоговый вход
- 54. Реализация 1. механика 2. электроника 3. программа
- 55.
- 56.
- 57.
- 58.
- 59.
- 60.
- 61.
- 62.
- 63.
- 64.

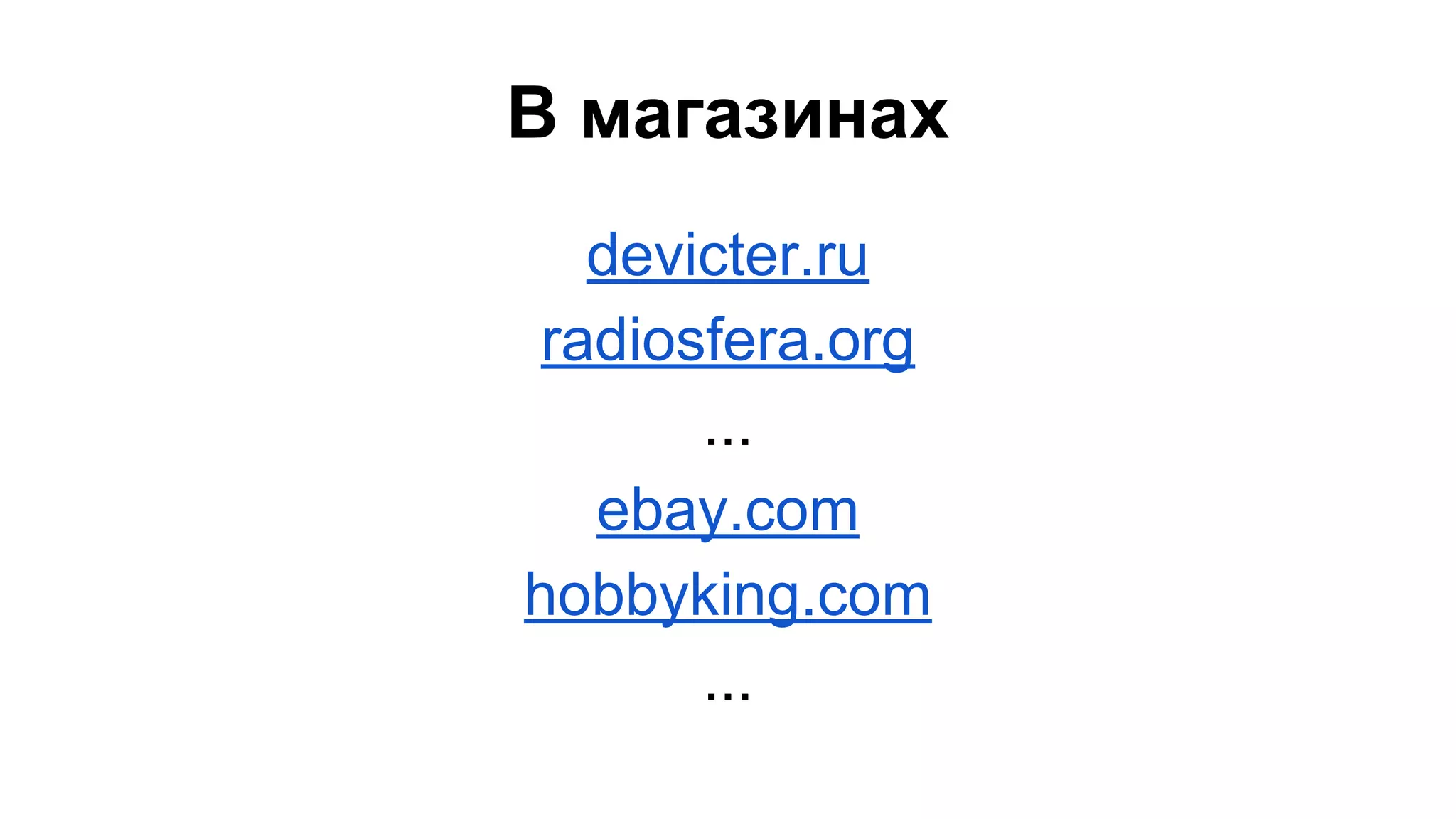

- 65. В магазинах devicter.ru radiosfera.org ... ebay.com hobbyking.com ...
- 66.

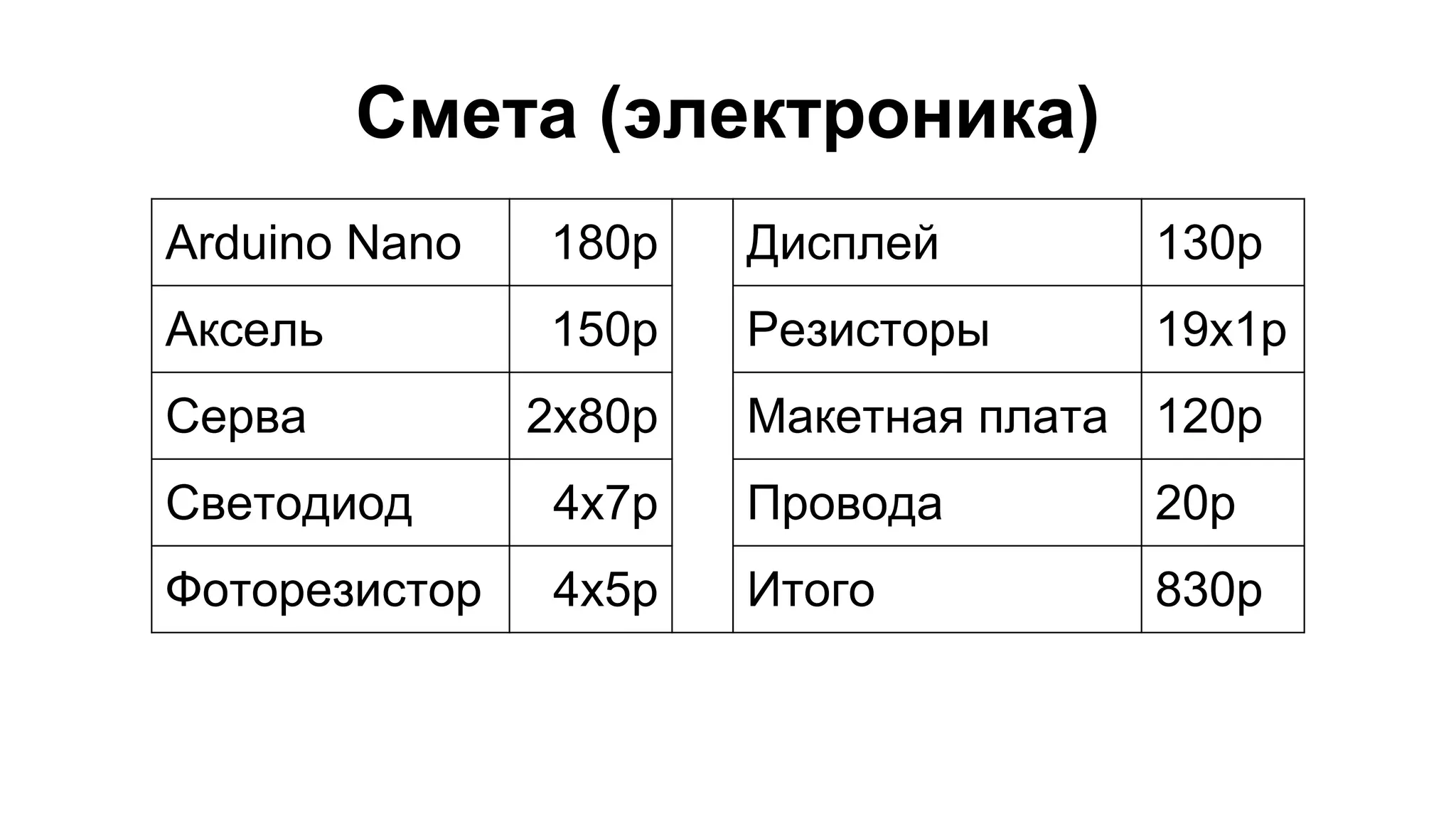

- 67. Смета (электроника) ArduinoNano 180р Дисплей 130р Аксель 150р Резисторы 19x1р Серва 2x80р Макетная плата 120р Светодиод 4x7р Провода 20р Фоторезистор 4x5р Итого 830р

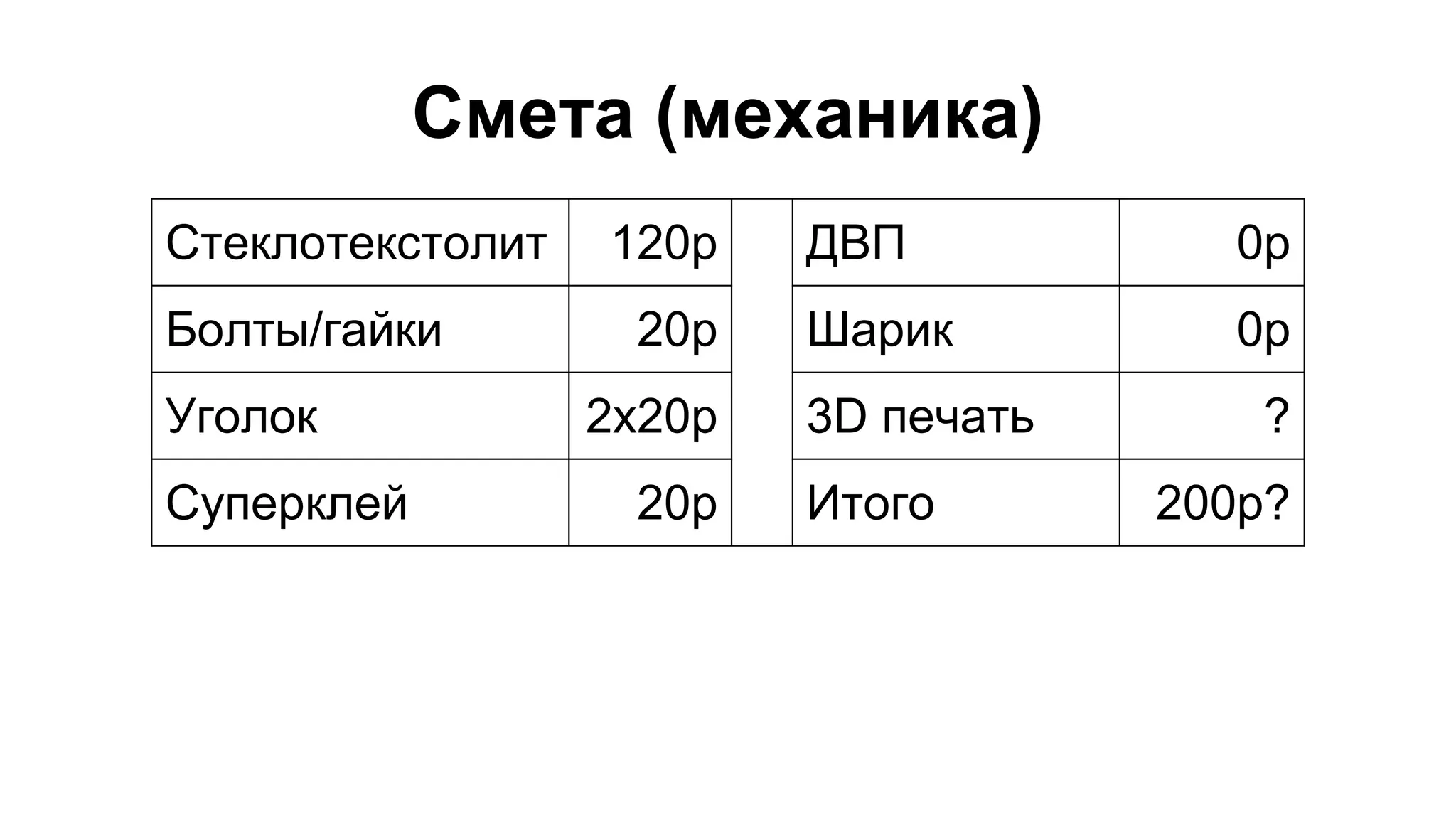

- 68. Смета (механика) Стеклотекстолит120р ДВП 0р Болты/гайки 20р Шарик 0р Уголок 2x20р 3D печать ? Суперклей 20р Итого 200р?
- 69. Итого: ≈ 1000р+ 3D печать
- 70.
- 71.
- 72. Приходите к нам! hacknsk.org hello@hacknsk.org
