Документ представляет собой план семинара по разработке мобильных приложений на платформе Android, охватывающий основные компоненты приложений, такие как activities, intents, content providers и services. Освещаются также структура проекта, работа с графическим интерфейсом (GUI), включая создание и оформление элементов управления, обработку нажатий, а также использование ресурсов приложения. Включены примеры кода и разметки для создания экранных форм и кнопок.

1. Создание GUI
Семинар № 1
vk.com/android_seminar
Разработка мобильных приложений
на платформе Google Android

2. План
 компоненты Android-приложения, структура проекта,
ресурсы, файл R.java, манифест
 создание и работа с экранной формой (activity): XML-
разметка, Java-класс
 компоновки, их типы
 текстовые поля (TextView): создание, настройка и
оформление
 кнопки (Button) и способы обработки нажатия на них
 добавление новых activity и их отображение
 всплывающие сообщения
2

3. План
3

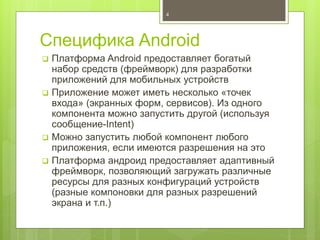

4. Специфика Android
 Платформа Android предоставляет богатый
набор средств (фреймворк) для разработки
приложений для мобильных устройств
 Приложение может иметь несколько «точек
входа» (экранных форм, сервисов). Из одного
компонента можно запустить другой (используя
сообщение-Intent)
 Можно запустить любой компонент любого
приложения, если имеются разрешения на это
 Платформа андроид предоставляет адаптивный
фреймворк, позволяющий загружать различные
ресурсы для разных конфигураций устройств
(разные компоновки для разных разрешений
экрана и т.п.)
4

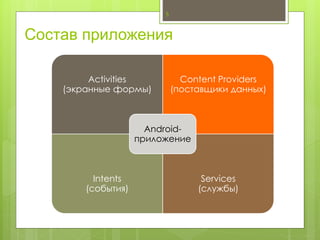

5. Состав приложения
Activities
(экранные формы)
Content Providers
(поставщики данных)
Intents
(события)
Services
(службы)
Android-
приложение
5

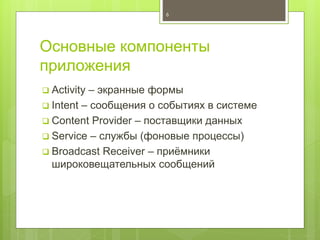

6. Основные компоненты
приложения
 Activity – экранные формы
 Intent – сообщения о событиях в системе
 Content Provider – поставщики данных
 Service – службы (фоновые процессы)
 Broadcast Receiver – приёмники
широковещательных сообщений
6

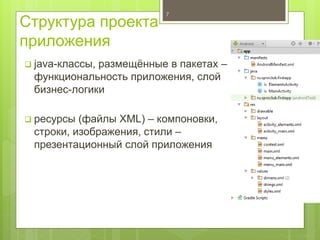

7. Структура проекта
приложения
 java-классы, размещённые в пакетах –
функциональность приложения, слой
бизнес-логики
 ресурсы (файлы XML) – компоновки,
строки, изображения, стили –
презентационный слой приложения
7

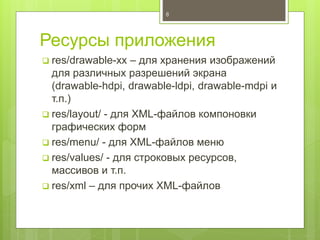

8. Ресурсы приложения
 res/drawable-xx – для хранения изображений
для различных разрешений экрана
(drawable-hdpi, drawable-ldpi, drawable-mdpi и
т.п.)
 res/layout/ - для XML-файлов компоновки
графических форм
 res/menu/ - для XML-файлов меню
 res/values/ - для строковых ресурсов,
массивов и т.п.
 res/xml – для прочих XML-файлов
8

9. Activity
 Экранная форма, графическое окно
 видимая часть приложения
 на ней расположены элементы графического
интерфейса пользователя (GUI)
Например:
 список контактов
 окно дозвона
 форма настройки будильника
9

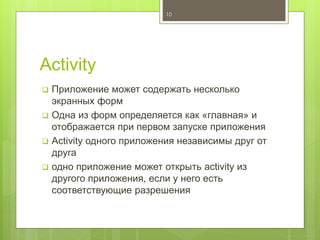

10. Activity
 Приложение может содержать несколько
экранных форм
 Одна из форм определяется как «главная» и
отображается при первом запуске приложения
 Activity одного приложения независимы друг от
друга
 одно приложение может открыть activity из
другого приложения, если у него есть
соответствующие разрешения
10

11. Что нужно для создания Activity
 создать java-класс формы, наследующий от
класса Activity
 зарегистрировать его в манифесте
приложения
 создать XML-файл ресурса компоновки
формы, содержащий описание графических
элементов управления (необязательно, т.к.
виджеты могут быть созданы динамически в
коде класса окна)
11

12. Java-класс активности
 наследует от Activity или его производных классов
(ActionBarActivity и т.п.)
 должен реализовывать метод onCreate, вызываемый
автоматически при создании экранной формы
 в этом методе вызывается setContentView,
устанавливающий ресурс компоновки (расположения
графических элементов) экранной формы
12
package com.example.firstapp;
import android.app.Activity;
public class MainActivity extends Activity {
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
}
}

13. Манифест приложения
 Файл AndroidManifest.xml в корневой папке
проекта
 содержит настройки конфигурации
приложения:
 объявляет компоненты (экранные формы,
поставщики данных и т.п.)
 перечисляет используемые библиотеки
 объявляет разрешения, требуемые для
работы программы (доступ к базе контактов,
отправка SMS и т.п.)
13

14. Класс View
 базовый класс для всех компонентов
пользовательского интерфейса
 Определяет прямоугольную область экрана,
отвечает за прорисовку изображения и
обработку событий
14

15. Связь View и ViewGroup
 Классы, наследующие ViewGroup, являются
контейнерами для компонентов,
наследующих от View
15

16. Иерархия классов Android SDK
16

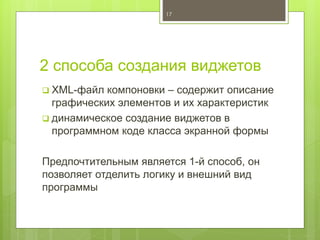

17. 2 способа создания виджетов
 XML-файл компоновки – содержит описание
графических элементов и их характеристик
 динамическое создание виджетов в
программном коде класса экранной формы
Предпочтительным является 1-й способ, он
позволяет отделить логику и внешний вид
программы
17

18. Файл R.java
 используется для идентификации ресурсов
 генерируется автоматически каждый раз при
изменении в файлах ресурсов
 статический окончательный класс (final static)
 содержит набор внутренних классов для
обращения к ID ресурсов различных типов
 drawable, layout, string, id и т.п.
18

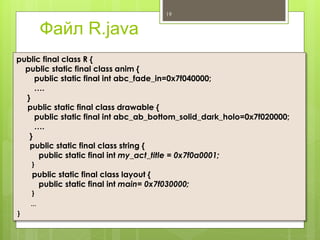

19. Файл R.java
19
public final class R {
public static final class anim {
public static final int abc_fade_in=0x7f040000;
….
}
public static final class drawable {
public static final int abc_ab_bottom_solid_dark_holo=0x7f020000;
….
}
public static final class string {
public static final int my_act_title = 0x7f0a0001;
}
public static final class layout {
public static final int main= 0x7f030000;
}
…
}

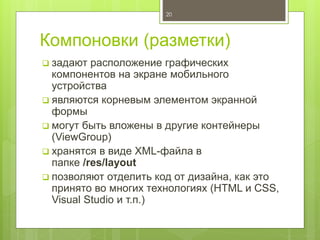

20. Компоновки (разметки)
 задают расположение графических
компонентов на экране мобильного
устройства
 являются корневым элементом экранной
формы
 могут быть вложены в другие контейнеры
(ViewGroup)
 хранятся в виде XML-файла в
папке /res/layout
 позволяют отделить код от дизайна, как это
принято во многих технологиях (HTML и CSS,
Visual Studio и т.п.)
20

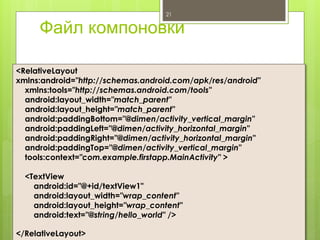

21. Файл компоновки
21
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context="com.example.firstapp.MainActivity" >
<TextView
android:id="@+id/textView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/hello_world" />
</RelativeLayout>

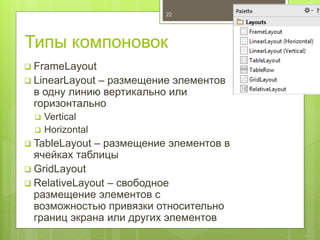

22. Типы компоновок
 FrameLayout
 LinearLayout – размещение элементов
в одну линию вертикально или
горизонтально
 Vertical
 Horizontal
 TableLayout – размещение элементов в
ячейках таблицы
 GridLayout
 RelativeLayout – свободное
размещение элементов с
возможностью привязки относительно
границ экрана или других элементов
22

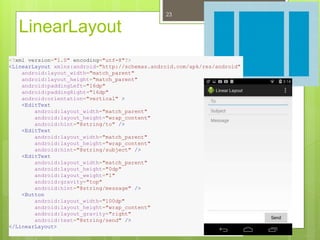

23. LinearLayout
23
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingLeft="16dp"
android:paddingRight="16dp"
android:orientation="vertical" >
<EditText
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:hint="@string/to" />
<EditText
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:hint="@string/subject" />
<EditText
android:layout_width="match_parent"
android:layout_height="0dp"
android:layout_weight="1"
android:gravity="top"
android:hint="@string/message" />
<Button
android:layout_width="100dp"
android:layout_height="wrap_content"
android:layout_gravity="right"
android:text="@string/send" />
</LinearLayout>

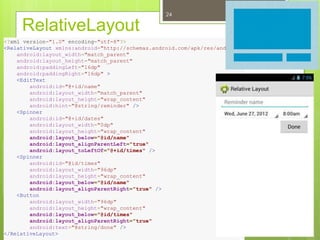

24. RelativeLayout
24
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingLeft="16dp"
android:paddingRight="16dp" >
<EditText
android:id="@+id/name"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:hint="@string/reminder" />
<Spinner
android:id="@+id/dates"
android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_below="@id/name"
android:layout_alignParentLeft="true"
android:layout_toLeftOf="@+id/times" />
<Spinner
android:id="@id/times"
android:layout_width="96dp"
android:layout_height="wrap_content"
android:layout_below="@id/name"
android:layout_alignParentRight="true" />
<Button
android:layout_width="96dp"
android:layout_height="wrap_content"
android:layout_below="@id/times"
android:layout_alignParentRight="true"
android:text="@string/done" />
</RelativeLayout>

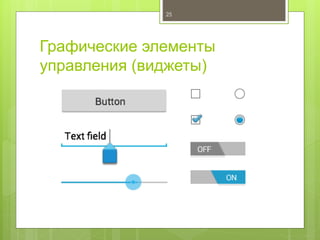

25. Графические элементы
управления (виджеты)
25

26. Текстовые поля (TextView)
 Предназначены для отображения
статического текста
 Внешний вид может быть изменён с
помощью свойств и стилей (размер и цвет
шрифта, фон и т.п.)
 Могут содержать HTML-теги
 Могут реагировать на нажатие (click)
 Имя класса и XML-тега – TextView
 метод-геттер для получения текста –
textView1.getText()
 метод-сеттер для установки значения –
textView1.setText()
26

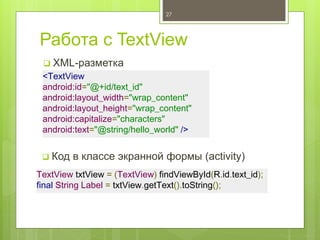

27. Работа с TextView
 XML-разметка
27
<TextView
android:id="@+id/text_id"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:capitalize="characters"
android:text="@string/hello_world" />
 Код в классе экранной формы (activity)
TextView txtView = (TextView) findViewById(R.id.text_id);
final String Label = txtView.getText().toString();

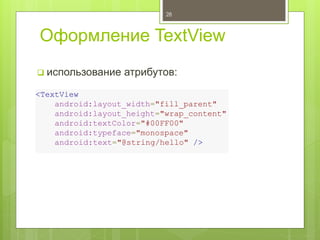

28. Оформление TextView
 использование атрибутов:
28
<TextView
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:textColor="#00FF00"
android:typeface="monospace"
android:text="@string/hello" />

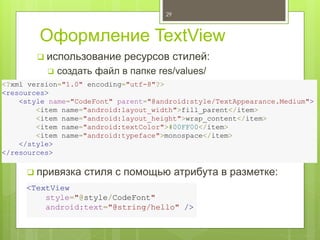

29. Оформление TextView
29
 использование ресурсов стилей:
 создать файл в папке res/values/
<?xml version="1.0" encoding="utf-8"?>
<resources>
<style name="CodeFont" parent="@android:style/TextAppearance.Medium">
<item name="android:layout_width">fill_parent</item>
<item name="android:layout_height">wrap_content</item>
<item name="android:textColor">#00FF00</item>
<item name="android:typeface">monospace</item>
</style>
</resources>
<TextView
style="@style/CodeFont"
android:text="@string/hello" />
 привязка стиля с помощью атрибута в разметке:

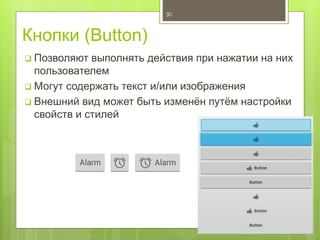

30. Кнопки (Button)
 Позволяют выполнять действия при нажатии на них
пользователем
 Могут содержать текст и/или изображения
 Внешний вид может быть изменён путём настройки
свойств и стилей
30

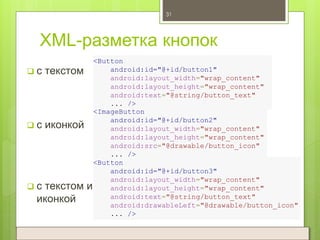

31. XML-разметка кнопок
 с текстом
31
<Button
android:id="@+id/button1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/button_text"
... />
<ImageButton
android:id="@+id/button2"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:src="@drawable/button_icon"
... />
<Button
android:id="@+id/button3"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/button_text"
android:drawableLeft="@drawable/button_icon"
... />
 с иконкой
 с текстом и
иконкой

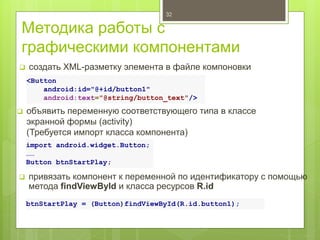

32. Методика работы с
графическими компонентами
 создать XML-разметку элемента в файле компоновки
32
<Button
android:id="@+id/button1"
android:text="@string/button_text"/>
import android.widget.Button;
……
Button btnStartPlay;
btnStartPlay = (Button)findViewById(R.id.button1);
 привязать компонент к переменной по идентификатору с помощью
метода findViewById и класса ресурсов R.id
 объявить переменную соответствующего типа в классе
экранной формы (activity)
(Требуется импорт класса компонента)

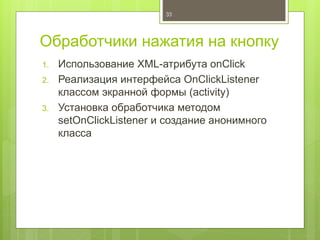

33. Обработчики нажатия на кнопку
1. Использование XML-атрибута onClick
2. Реализация интерфейса OnClickListener
классом экранной формы (activity)
3. Установка обработчика методом
setOnClickListener и создание анонимного
класса
33

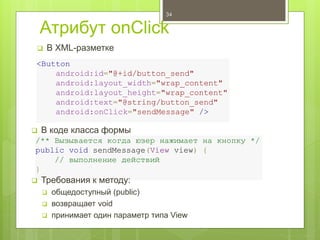

34. Атрибут onClick
 В XML-разметке
34
<Button
android:id="@+id/button_send"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/button_send"
android:onClick="sendMessage" />
/** Вызывается когда юзер нажимает на кнопку */
public void sendMessage(View view) {
// выполнение действий
}
 В коде класса формы
 Требования к методу:
 общедоступный (public)
 возвращает void
 принимает один параметр типа View

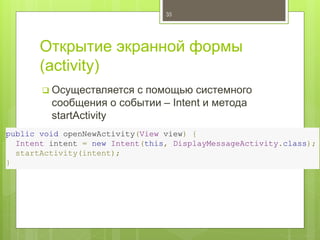

35. Открытие экранной формы
(activity)
 Осуществляется с помощью системного
сообщения о событии – Intent и метода
startActivity
35
public void openNewActivity(View view) {
Intent intent = new Intent(this, DisplayMessageActivity.class);
startActivity(intent);
}

36. Отображение
всплывающих
сообщений
36
Context context = getApplicationContext();
CharSequence text = "Я всплыло!";
int duration = Toast.LENGTH_SHORT;
Toast toast = Toast.makeText(context, text, duration);
toast.show();
Toast.makeText(context, text, duration).show();

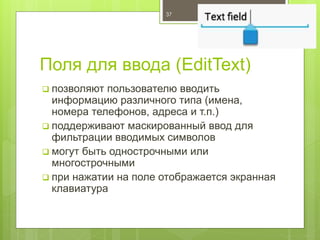

37. Поля для ввода (EditText)
 позволяют пользователю вводить
информацию различного типа (имена,
номера телефонов, адреса и т.п.)
 поддерживают маскированный ввод для
фильтрации вводимых символов
 могут быть однострочными или
многострочными
 при нажатии на поле отображается экранная
клавиатура
37
