第20回 セキュリティ共有勉強会LT資料

1. Amazon FSx for Windows File Server
をセキュリティ観点で試してみたお話
2018/12/22(土)
第20回セキュリティ共有勉強会
日比野 恒

2. 自己紹介
名前：日比野 恒 (ひびの ひさし)
所属：有給消化中のなんちゃってニート
セキュリティアーキテクト (CISSP、CISA、情報処理安全確保支援士)
その他：日本Elasticユーザーグループ(JEUG)のオーガナイザー
オープンな技術 オープンな環境×
【オープンSIEM構想】
「オープンな技術」や「オープンな環境」でSIEMを作りたい！！
「個人の知見やスキルは、社会の利益のために使われるべき」というマインド

3. 今回のテーマ
✓ re:Invent 2018で新発表されたAWSサービスで何か有益な情報を提供したい
✓ セキュリティ共有勉強会なので、当然セキュリティに関する検証ネタでLTをしたい
×

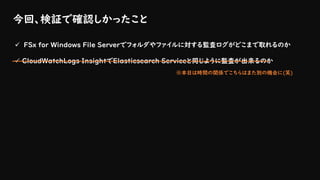

4. 今回、検証で確認しかったこと
✓ FSx for Windows File Serverでフォルダやファイルに対する監査ログがどこまで取れるのか
✓ CloudWatchLogs InsightでElasticsearch Serviceと同じように監査が出来るのか
※本日は時間の関係でこちらはまた別の機会に(笑)

5. Amazon FSx for Windows FileServerとは
新発表 – Amazon FSx for Windows ファイルサーバー – 高速・完全マネージド型・セキュアなファイルサーバー
https://aws.amazon.com/jp/blogs/news/new-amazon-fsx-for-windows-file-server-fast-fully-managed-and-secure/
✓ AWS環境で利用出来るフルマネージド型のWindowsネイティブのファイルサーバサービス
✓ 現時点では、US East (N. Virginia)、US East (Ohio)、US West (Oregon)、Europe (Ireland)で利用可能
✓ 前提として、AWS Managed Microsoft AD(Active Directory)環境が必須
✓ Multi-AZ対応する場合は、複数AZにFileSystemを作成して自前でDFSレプリケーション等を設定
✓ FileSystemのバックアップ(VSSによるスナップショット)は自動で取得してくれる
✓ FileSystem作成後にスループットやディスク容量を設定変更することが出来ない
✓ Security Groupによる通信制御、Windows ACLによるオブジェクト操作制御が可能
✓ FSxに対する管理アクティビティは、AWS CloudTrailにロギングされる

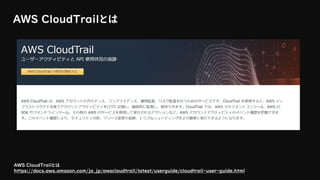

6. AWS CloudTrailとは
AWS CloudTrailとは
https://docs.aws.amazon.com/ja_jp/awscloudtrail/latest/userguide/cloudtrail-user-guide.html

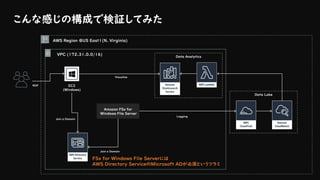

7. こんな感じの構成で検証してみた
Amazon FSx for
Windows File Server
VPC (172.31.0.0/16)
AWS Region @US East1(N. Virginia)
Join a Domain
Join a Domain
Logging
Visualize
RDP
Data Analytics
Data Lake
EC2
(Windows)
FSx for Windows File Serverには
AWS Directory ServiceのMicrosoft ADが必須というツラミ

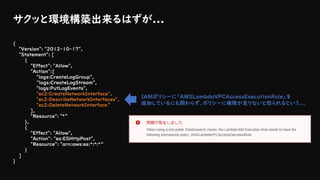

8. サクッと環境構築出来るはずが...
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action":[
"logs:CreateLogGroup",
"logs:CreateLogStream",
"logs:PutLogEvents",
"ec2:CreateNetworkInterface",
"ec2:DescribeNetworkInterfaces",
"ec2:DeleteNetworkInterface“
],
"Resource": "*“
},
{
"Effect": "Allow",
"Action": "es:ESHttpPost",
"Resource": "arn:aws:es:*:*:*“
}
]
}
IAMポリシーに「AWSLambdaVPCAccessExecutionRole」を
追加しているにも関わらず、ポリシーに権限が足りないと怒られるという...

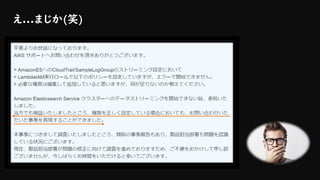

9. え...まじか(笑)

10. ゆえにこんな構成となってしまった(笑)
Amazon FSx for
Windows File Server
EC2
(Windows)
Join a Domain
Join a Domain
Logging
Visualize
RDP
Data Analytics
Data Lake
EC2
(AmazonLinux2)
泣く泣くEC2で
Logstashを作ることに...
input cloudwatch_logs
output amazon_es
VPC (172.31.0.0/16)
AWS Region @US East1(N. Virginia)

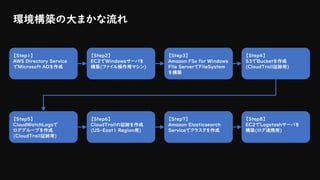

11. 環境構築の大まかな流れ
【Step1】
AWS Directory Service
でMicrosoft ADを作成
【Step2】
EC2でWindowsサーバを
構築(ファイル操作用マシン)
【Step3】
Amazon FSx for Windows
File ServerでFileSystem
を構築
【Step4】
S3でBucketを作成
(CloudTrail証跡用)
【Step5】
CloudWatchLogsで
ロググループを作成
(CloudTrail証跡用)
【Step6】
CloudTrailの証跡を作成
(US-East1 Region用)
【Step7】
Amazon Elasticsearch
Serviceでクラスタを作成
【Step8】
EC2でLogstashサーバを
構築(ログ連携用)

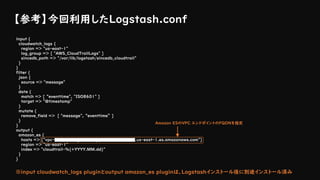

12. 【参考】今回利用したLogstash.conf
input {
cloudwatch_logs {
region => "us-east-1"
log_group => [ "AWS_CloudTrailLogs" ]
sincedb_path => "/var/lib/logstash/sincedb_cloudtrail"
}
}
filter {
json {
source => "message"
}
date {
match => [ “eventtime", "ISO8601" ]
target => "@timestamp"
}
mutate {
remove_field => [ "message", “eventtime” ]
}
}
output {
amazon_es {
hosts => ["vpc-secfsx-wl2gm3d7lwjqw3l2ecb2tl24am.us-east-1.es.amazonaws.com"]
region => "us-east-1"
index => "cloudtrail-%{+YYYY.MM.dd}"
}
}
Amazon ESのVPC エンドポイントのFQDNを指定
※input cloudwatch_logs pluginとoutput amazon_es pluginは、Logstashインストール後に別途インストール済み

13. Amazon FSx APIについて
Amazon FSx API Reference
https://docs.aws.amazon.com/ja_jp/fsx/latest/APIReference/welcome.html
No API名(eventName) 概要
1 CreateBackup Windows FileSystemのバックアップを作成する。
2 CreateFileSystem Windows FileSystemを作成する。
3 CreateFileSystemFromBackup 作成済みのバックアップからFileSystemをリストアする。
4 DeleteBackup 作成済みのバックアップを削除する。
5 DeleteFileSystem 作成済みのWindows FileSystemを削除する。
6 DescribeBackups 作成済みのバックアップの一覧を参照する。
7 DescribeFileSystems 作成済みのFileSystemの一覧を参照する。
8 ListTagsForResource 作成済みのFileSystemおよびバックアップのタグの一覧を参照する。
9 TagResource FSxリソースのARNにタグを付与する。
10 UntagResource FSxリソースのARNからタグを解除する。
11 UpdateFileSystem FileSystemの構成情報の設定を変更する。

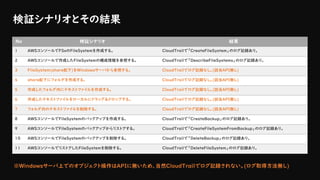

14. 検証シナリオとその結果
No 検証シナリオ 結果
1 AWSコンソールでFSxのFileSystemを作成する。 CloudTrailで「CreateFileSystem」のログ記録あり。
2 AWSコンソールで作成したFileSystemの構成情報を参照する。 CloudTrailで「DescribeFileSystems」のログ記録あり。
3 FileSystem(share配下)をWindowsサーバから参照する。 CloudTrailでログ記録なし。(該当API無し)
4 share配下にフォルダを作成する。 CloudTrailでログ記録なし。(該当API無し)
5 作成したフォルダ内にテキストファイルを作成する。 CloudTrailでログ記録なし。(該当API無し)
6 作成したテキストファイルをローカルにドラッグ&ドロップする。 CloudTrailでログ記録なし。(該当API無し)
7 フォルダ内のテキストファイルを削除する。 CloudTrailでログ記録なし。(該当API無し)
8 AWSコンソールでFileSystemのバックアップを作成する。 CloudTrailで「CreateBackup」のログ記録あり。
9 AWSコンソールでFileSystemのバックアップからリストアする。 CloudTrailで「CreateFileSystemFromBackup」のログ記録あり。
10 AWSコンソールでFileSystemのバックアップを削除する。 CloudTrailで「DeleteBackup」のログ記録あり。
11 AWSコンソールでリストアしたFileSystemを削除する。 CloudTrailで「DeleteFileSystem」のログ記録あり。
※Windowsサーバ上でのオブジェクト操作はAPIに無いため、当然CloudTrailでログ記録されない。(ログ取得方法無し)

15. Kibanaのテーブル形式グラフでAPI集計してみた

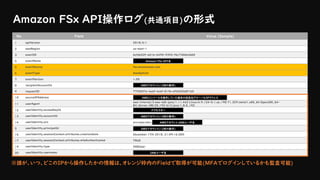

16. Amazon FSx API操作ログ(共通項目)の形式
No Field Value (Sample)
1 apiVersion 2018/3/1
2 awsRegion us-east-1
3 eventID 6cfeb52f-a01b-4490-9392-f6c7306b3dd5
4 eventName
5 eventSource fsx.amazonaws.com
6 eventType AwsApiCall
7 eventVersion 1.05
8 recipientAccountId
9 requestID 77f0007e-4ebf-4cbf-81fb-e96055b8f1b5
10 sourceIPAddress
11 userAgent
aws-internal/3 aws-sdk-java/1.11.462 Linux/4.9.124-0.1.ac.198.71.329.metal1.x86_64 OpenJDK_64-
Bit_Server_VM/25.192-b12 java/1.8.0_192
12 userIdentity.accessKeyId
13 userIdentity.accountId
14 userIdentity.arn arn:aws:iam::
5 userIdentity.principalId
16 userIdentity.sessionContext.attributes.creationDate December 17th 2018, 21:09:16.000
17 userIdentity.sessionContext.attributes.mfaAuthenticated TRUE
19 userIdentity.type IAMUser
20 userIdentity.username
AWSアカウント:IAMユーザ名
IAMユーザ名
AWSコンソールを操作していた端末の送信元グローバルIPアドレス
アクセスキー
Amazon FSx API名
AWSアカウント(12桁の数字)
AWSアカウント(12桁の数字)
AWSアカウント(12桁の数字)
※誰が、いつ、どこのIPから操作したかの情報は、オレンジ枠内のFieldで取得が可能(MFAでログインしているかも監査可能)

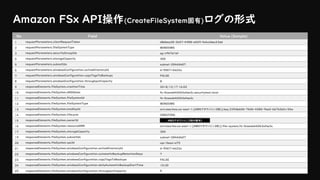

17. Amazon FSx API操作(CreateFileSystem固有)ログの形式
No Field Value (Sample)
1 requestParameters.clientRequestToken d8dbea28-2b57-4988-a029-fa4a3dec23dd
2 requestParameters.fileSystemType WINDOWS
3 requestParameters.securityGroupIds sg-c967d1bf
4 requestParameters.storageCapacity 300
5 requestParameters.subnetIds subnet-28466b07
6 requestParameters.windowsConfiguration.activeDirectoryId d-906714b22a
7 requestParameters.windowsConfiguration.copyTagsToBackups FALSE
8 requestParameters.windowsConfiguration.throughputCapacity 8
9 responseElements.fileSystem.creationTime 2018/12/17 16:02
10 responseElements.fileSystem.dNSName fs-0ceaab46063afae3c.securitytest.local
11 responseElements.fileSystem.fileSystemId fs-0ceaab46063afae3c
12 responseElements.fileSystem.fileSystemType WINDOWS
13 responseElements.fileSystem.kmsKeyId arn:aws:kms:us-east-1:[AWSアカウント(12桁)]:key/239db606-7606-4586-9ae5-b67b3efc104e
14 responseElements.fileSystem.lifecycle CREATING
15 responseElements.fileSystem.ownerId
16 responseElements.fileSystem.resourceARN arn:aws:fsx:us-east-1:[AWSアカウント(12桁)]:file-system/fs-0ceaab46063afae3c
17 responseElements.fileSystem.storageCapacity 300
19 responseElements.fileSystem.subnetIds subnet-28466b07
20 responseElements.fileSystem.vpcId vpc-0eaa1e75
21 responseElements.fileSystem.windowsConfiguration.activeDirectoryId d-906714b22a
22 responseElements.fileSystem.windowsConfiguration.automaticBackupRetentionDays 7
23 responseElements.fileSystem.windowsConfiguration.copyTagsToBackups FALSE
24 responseElements.fileSystem.windowsConfiguration.dailyAutomaticBackupStartTime 10:30
25 responseElements.fileSystem.windowsConfiguration.throughputCapacity 8
AWSアカウント(12桁の数字)

18. Amazon FSx API操作(CreateFileSystemFromBackup固有)ログの形式
No Field Value (Sample)
1 requestParameters.backupId backup-02efb9ebe8120dcf1
2 requestParameters.clientRequestToken aaa82bfa-1484-49b8-85d8-309feecb4281
3 requestParameters.securityGroupIds sg-c967d1bf
4 requestParameters.subnetIds subnet-6dd50c62
5 requestParameters.windowsConfiguration.activeDirectoryId d-906714b22a
6 requestParameters.windowsConfiguration.copyTagsToBackups FALSE
7 requestParameters.windowsConfiguration.throughputCapacity 8
8 responseElements.fileSystem.creationTime 2018/12/17 15:19
9 responseElements.fileSystem.dNSName fs-0e5bf2471de94baaf.securitytest.local
10 responseElements.fileSystem.fileSystemId fs-0e5bf2471de94baaf
11 responseElements.fileSystem.fileSystemType WINDOWS
12 responseElements.fileSystem.kmsKeyId arn:aws:kms:us-east-1:[AWSアカウント(12桁)]:key/239db606-7606-4586-9ae5-b67b3efc104e
13 responseElements.fileSystem.lifecycle CREATING
14 responseElements.fileSystem.ownerId
15 responseElements.fileSystem.resourceARN arn:aws:fsx:us-east-1:[AWSアカウント(12桁)]:file-system/fs-0e5bf2471de94baaf
16 responseElements.fileSystem.storageCapacity 300
17 responseElements.fileSystem.subnetIds subnet-6dd50c62
19 responseElements.fileSystem.vpcId vpc-0eaa1e75
20 responseElements.fileSystem.windowsConfiguration.activeDirectoryId d-906714b22a
21 responseElements.fileSystem.windowsConfiguration.automaticBackupRetentionDays 7
22 responseElements.fileSystem.windowsConfiguration.copyTagsToBackups FALSE
23 responseElements.fileSystem.windowsConfiguration.dailyAutomaticBackupStartTime 3:30
24 responseElements.fileSystem.windowsConfiguration.throughputCapacity 8
25 responseElements.fileSystem.windowsConfiguration.weeklyMaintenanceStartTime 7:09:30
AWSアカウント(12桁の数字)

19. Amazon FSx API操作(DeleteFileSystem固有)ログの形式
No Field Value (Sample)
1 requestParameters.clientRequestToken 28628002-7986-4fd4-9ca1-fb589f8ed972
2 requestParameters.fileSystemId fs-0e5bf2471de94baaf
3 requestParameters.windowsConfiguration.skipFinalBackup TRUE
4 responseElements.fileSystemId fs-0e5bf2471de94baaf
5 responseElements.lifecycle DELETING

20. Amazon FSx API操作(DescribeFileSystems固有)ログの形式
No Field Value (Sample)
1 requestParameters -
2 responseElements -

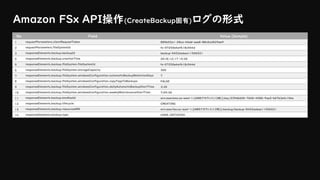

21. Amazon FSx API操作(CreateBackup固有)ログの形式
No Field Value (Sample)
1 requestParameters.clientRequestToken 880b52a1-28ca-46dd-aee8-88c0a3829ae9
2 requestParameters.fileSystemId fs-07250e4af618c544d
3 responseElements.backup.backupId backup-0452aabaa11506521
4 responseElements.backup.creationTime 2018/12/17 15:30
5 responseElements.backup.fileSystem.fileSystemId fs-07250e4af618c544d
6 responseElements.backup.fileSystem.storageCapacity 300
7 responseElements.backup.fileSystem.windowsConfiguration.automaticBackupRetentionDays 7
8 responseElements.backup.fileSystem.windowsConfiguration.copyTagsToBackups FALSE
9 responseElements.backup.fileSystem.windowsConfiguration.dailyAutomaticBackupStartTime 3:30
10 responseElements.backup.fileSystem.windowsConfiguration.weeklyMaintenanceStartTime 7:09:30
11 responseElements.backup.kmsKeyId arn:aws:kms:us-east-1:[AWSアカウント(12桁)]:key/239db606-7606-4586-9ae5-b67b3efc104e
12 responseElements.backup.lifecycle CREATING
13 responseElements.backup.resourceARN arn:aws:fsx:us-east-1:[AWSアカウント(12桁)]:backup/backup-0452aabaa11506521
14 responseElements.backup.type USER_INITIATED

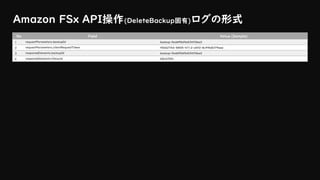

22. Amazon FSx API操作(DeleteBackup固有)ログの形式
No Field Value (Sample)
1 requestParameters.backupId backup-0cdd90d9a03492ba2
2 requestParameters.clientRequestToken f5b62746-8805-4712-a5f2-8c99b8379eee
3 responseElements.backupId backup-0cdd90d9a03492ba2
4 responseElements.lifecycle DELETED

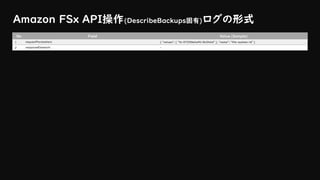

23. Amazon FSx API操作(DescribeBackups固有)ログの形式
No Field Value (Sample)
1 requestParameters { "values": [ "fs-07250e4af618c544d" ], "name": "file-system-id" }
2 responseElements -

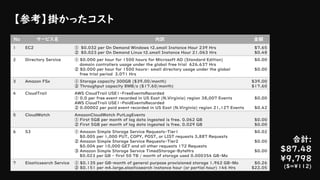

24. 【参考】掛かったコスト
No サービス名 内訳 金額
1 EC2 ① $0.032 per On Demand Windows t2.small Instance Hour 239 Hrs
② $0.023 per On Demand Linux t2.small Instance Hour 21.063 Hrs
$7.65
$0.48
2 Directory Service ① $0.000 per hour for 1500 hours for Microsoft AD (Standard Edition)
domain controllers usage under the global free trial 626.637 Hrs
② $0.000 per hour for 1500 hours- small directory usage under the global
free trial period 3.071 Hrs
$0.00
$0.00
3 Amazon FSx ① Storage capacity 300GB ($39.00/month)
② Throughput capacity 8MB/s ($17.60/month)
$39.00
$17.60
4 CloudTrail AWS CloudTrail USE1-FreeEventsRecorded
① 0.0 per free event recorded in US East (N.Virginia) region 38,007 Events
AWS CloudTrail USE1-PaidEventsRecorded
② 0.00002 per paid event recorded in US East (N.Virginia) region 21,127 Events
$0.00
$0.42
5 CloudWatch AmazonCloudWatch PutLogEvents
① First 5GB per month of log data ingested is free. 0.062 GB
② First 5GB per month of log data ingested is free. 0.029 GB
$0.00
$0.00
6 S3 ① Amazon Simple Storage Service Requests-Tier1
$0.005 per 1,000 PUT, COPY, POST, or LIST requests 3,887 Requests
② Amazon Simple Storage Service Requests-Tier2
$0.004 per 10,000 GET and all other requests 172 Requests
③ Amazon Simple Storage Service TimedStorage-ByteHrs
$0.023 per GB - first 50 TB / month of storage used 0.000354 GB-Mo
$0.02
$0.00
$0.00
7 Elasticsearch Service ① $0.135 per GB-month of general purpose provisioned storage 1.962 GB-Mo
② $0.151 per m4.large.elasticsearch instance hour (or partial hour) 146 Hrs
$0.26
$22.05
合計:
$87.48
¥9,798
($=¥112)

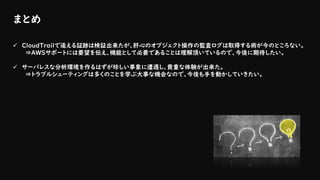

25. まとめ
✓ CloudTrailで追える証跡は検証出来たが、肝心のオブジェクト操作の監査ログは取得する術が今のところない。
⇒AWSサポートには要望を伝え、機能として必要であることは理解頂いているので、今後に期待したい。
✓ サーバレスな分析環境を作るはずが珍しい事象に遭遇し、貴重な体験が出来た。
⇒トラブルシューティングは多くのことを学ぶ大事な機会なので、今後も手を動かしていきたい。

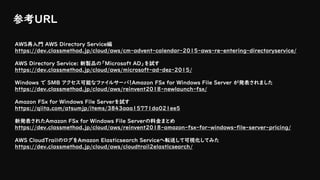

27. 参考URL
AWS再入門 AWS Directory Service編
https://dev.classmethod.jp/cloud/aws/cm-advent-calendar-2015-aws-re-entering-directoryservice/
AWS Directory Service: 新製品の「Microsoft AD」を試す
https://dev.classmethod.jp/cloud/aws/microsoft-ad-dez-2015/
Windows で SMB アクセス可能なファイルサーバ！Amazon FSx for Windows File Server が発表されました
https://dev.classmethod.jp/cloud/aws/reinvent2018-newlaunch-fsx/
Amazon FSx for Windows File Serverを試す
https://qiita.com/atsumjp/items/3843aaa15771da021ee5
新発表されたAmazon FSx for Windows File Serverの料金まとめ
https://dev.classmethod.jp/cloud/aws/reinvent2018-amazon-fsx-for-windows-file-server-pricing/
AWS CloudTrailのログをAmazon Elasticsearch Serviceへ転送して可視化してみた
https://dev.classmethod.jp/cloud/aws/cloudtrail2elasticsearch/
